Для того чтобы компенсировать эксплуатационную потерю определенной величины преднапряжения, во время производства устанавливается величина чуть выше, чем указана в проектной документации и требованиях к готовому материалу.

Изготовление железобетонных конструкций проводится с использованием арматурной проволоки:

• Пакетов;
• Прядей;
• Пучков.

Железобетонные конструкции изготавливаются с использованием холоднодеформированной, горячекатаной упрочненной арматуры, сварных каркасов, канатов. Площадь сечения арматуры напрямую зависит от размеров готового железобетонного изделия. Проволока и канаты имеют серповидное и кольцевое сечение, а арматура – гладкое и периодическое. Сталь должна иметь соответствующую поперечную силу. Текучесть металла по отношению к удлинению должна составлять 0,2 процента.

В соответствии с параметрами растянутого волокна класс прочности арматуры должен быть 0,95 и больше. Она должна характеризоваться холодостойкостью и пластичностью. Оптимальное усилие в напрягаемой арматуре обеспечивается благодаря формированию сложной пространственной поверхности. Именно поэтому материал должен поддаваться свариванию.

Напряжение арматуры во время производства обеспечивается механическими или электротермическими способами. В первом случае это достигается с применением грузов, домкратов и рычагов. Электротермический способ требует заготовить стержни нужной длины, на концах которых располагаются анкера. Их нагревают до 400 градусов, что приводит к их удлинению. В таком состоянии проводится закрепление арматуры на опорах. При охлаждении стержни укорачиваются, но анкера не дают это сделать, что приводит к появлению напряжения.

Области использования конструкций

Железобетонные конструкции применяются для сооружения мостов, которые имеют широкие пролеты. Их рекомендовано использовать для строительства напорных трубопроводов и плотин. С помощью ЖБИ проводится монтаж водонепроницаемых емкостей.

Конструкции широко применяются для создания подпорных стен и ограждающих панелей. Если возникает необходимость в возведении фундамента или лестничного марша, то применяются железобетонные конструкции. Их используют для строительства помещений в сейсмо- и взрывоопасных районах. С помощью ЖБИ формируются сборно-монолитные конструкции. Они заключаются в соединении арматурой отдельных преднапряженных сборных элементов. С применением железобетонных конструкций возводятся колонны, а также столбы линий электропередач. С их применением создаются каркасы тоннелей.

Вывод

Преднапряженные ЖБИ характеризуются наличием большого количества преимуществ, поэтому их широко применяют в строительстве. Наличие недостатков объясняется недостаточным качеством проектирования, изготовления и монтажа. Благодаря положительным характеристикам конструкций они широко применяются в возведении разнообразных сооружений.

1beton.info

Преднапряженные конструкции в каркасном строительстве

Современные методы карксного строительства используют технологию предварительного напряжения железобетонных конструкций. Преднапряженные конструкции — железобетонные конструкции, напряжение в которых искусственно создаётся во время изготовления, путём натяжения части или всей рабочей арматуры (обжатия части, или всего бетона).

Обжатие бетона в преднапряженных конструкциях на заданную величину осуществляется посредством натяжения арматурных элементов, стремящихся после их фиксации и отпуска натяжных устройств возвратиться в первоначальное состояние. При этом, проскальзывание арматуры в бетоне исключается их взаимным естественным сцеплением, или без сцепления арматуры с бетоном – специальной искусственной анкеровкой торцов арматуры в бетоне.

Трещиностойкость преднапряженных конструкций в 2 – 3 раза больше трещиностойкости железобетонных конструкций без предварительного напряжения. Это обусловлено тем, что предварительное обжатие арматурой бетона, значительно превосходит предельную деформацию натяжения бетона.

Преднапряженный бетон позволяет в среднем до 50% сокращать расход дефицитной стали в строительстве. Предварительное обжатие растянутых зон бетона значительно отдаляет момент образования трещин в растянутых зонах элементов, ограничивает ширину их раскрытия и повышает жесткость элементов, практически не влияя на их прочность.

Преимущества технологии преднапряжения железобетона

Преднапряженные конструкции оказываются экономичными для зданий и сооружений с такими пролетами, нагрузками и условиями работы, при которых применение железобетонных конструкций без предварительного напряжения технически невозможно, или вызывает чрезмерно большой перерасход бетона и стали для обеспечения требуемой жесткости и несущей способности конструкций.

Предварительное напряжение, увеличивающее жесткость и сопротивление конструкций образованию трещин, повышает их выносливость при работе на воздействие многократно повторяющейся нагрузки. Это объясняется уменьшением перепада напряжений в арматуре и бетоне, вызываемого изменением величины внешней нагрузки. Правильно запроектированные преднапряженные конструкции и здания безопасны в эксплуатации и более надежны, особенно в сейсмических зонах. С возрастанием процента армирования сейсмостойкость предварительно напряженных конструкций во многих случаях повышается. Это объясняется тем, что благодаря применению более прочных и легких материалов сечения преднапряженных конструкций в большинстве случаев оказываются меньшими по сравнению с железобетонными конструкциями без предварительного напряжения той же несущей способности, а, следовательно, более гибкими и легкими.

В большинстве развитых зарубежных стран из предварительно напряженного железобетона во все возрастающих объемах изготавливают конструкции перекрытий и покрытий зданий различного назначения, значительную часть изделий, используемых в инженерных сооружениях и в транспортном строительстве; появились производства элементов наружного архитектурного оформления зданий.

Мировой опыт использования технологии преднапряжения

В мире монолитный железобетон большей частью является предварительно напряженным. В первую очередь, таким способом возводятся большепролетные сооружения, жилые здания, плотины, энергетические комплексы, телебашни и многое другое. Телебашни из монолитного преднапряженного железобетона выглядят особенно эффектно, став достопримечательностями многих стран и городов. Телебашня в Торонто является самым высоким в мире отдельно стоящим железобетонным сооружением. Ее высота 555 м.

Поперечное сечение башни в виде трилистника оказалось весьма удачным для размещения напрягаемой арматуры и бетонирования в скользящей опалубке. Ветровой опрокидывающий момент, на который рассчитана эта башня, составляет почти полмиллиона тоннометров при собственном весе наземной части башни чуть более 60 тыс. т.

В Германии и в Японии из монолитного преднапряженного железобетона широко строятся резервуары яйцевидной формы для очистных сооружений. К настоящему времени такие резервуары возведены суммарной емкостью более 1,2 млн.куб.м. Отдельные сооружения этого типа имеют емкость от 1 до 12 тыс.куб.м.

За рубежом все более широкое применение находят монолитные перекрытия увеличенного пролета с натяжением арматуры на бетон. Только в США таких конструкций ежегодно возводится более 10 млн.куб.м. Значительный объем таких перекрытий сооружается в Канаде.

В последнее время напрягаемая арматура в монолитных конструкциях все чаще применяется без сцепления с бетоном, т.е. не производится инъецирование каналов, а арматуру от коррозии или защищают специальными защитными оболочками, или обрабатывают антикоррозионными составами. Таким образом возводятся мосты, большепролетные здания, высотные сооружения и другие подобные объекты.

Помимо традиционных строительных целей монолитный предварительно-напряженный железобетон нашел широкое применение для корпусов реакторов и защитных оболочек атомных электростанций. Суммарная мощность АЭС в мире превышает 150 млн. кВт, из них мощность станций, корпуса реакторов и защитные оболочки которых построены из монолитного преднапряженного железобетона, составляет почти 40 млн. кВт. Защитные оболочки для реакторов АЭС стали обязательными. Именно отсутствие такой оболочки явилось причиной чернобыльской катастрофы.

Ярким примером строительных возможностей преднапряженного железобетона являются морские платформы для добычи нефти. В мире таких грандиозных сооружений возведено более двух десятков.

Построенная в 1995 г. в Норвегии платформа «Тролл» имеет полную высоту 472 м, что в полтора раза выше Эйфелевой башни. Платформа установлена на участке моря с глубиной более 300 м и рассчитана на воздействие ураганного шторма с высотой волны 31,5 м. На ее изготовление было израсходовано 250 тыс.куб.м. высокопрочного бетона, 100 тыс. т обычной стали и 11 тыс. т напрягаемой арматурной стали. Расчетный срок службы платформы 70 лет.

Традиционно обширной областью применения предварительно напряженного железобетона является мостостроение. В США, например, сооружено более 500 тысяч железобетонных мостов с различными пролетами. За последнее время там построено более двух десятков вантовых мостов длиной 600-700 м с центральными пролетами от 192 до 400 м. Из предварительно-напряженного железобетона сооружаются внеклассные мосты, которые строятся по индивидуальным проектам. Мосты пролетом до 50 м возводятся в сборном варианте из железобетонных преднапряженных балок.

Достижения в мостостроении из преднапряженного железобетона имеются и в других странах. В Австралии, в г. Брисбен, построен балочный мост с центральным пролетом 260 м, наибольшим среди мостов этого типа. Вантовый мост «Баррнос де Луна» в Испании имеет пролет 440, «Анасис» в Канаде — 465, мост в Гонконге — 475 м. Арочный мост в Южной Африке имеет наибольший пролет — 272 м. Мировой рекорд для вантовых мостов принадлежит мосту «Нормандия», где пролет 864 м. Ненамного уступает ему мост «Васко де Гама» в Лиссабоне, построенный к Всемирной выставке ЭКСПО-98. Общая протяженность этого мостового перехода превышает 18 км. Основные его несущие конструкции — пилоны и пролетные строения — выполнены из бетона с прочностью при сжатии более 60 МПа. Гарантированный срок службы моста 120 лет по критерию долговечности бетона (в России же в последнее время большепролетные мосты чаще строятся из стали).

Технология преднапряжения монолитного железобетона в России

В России на долю этих изделий приходится более трети общего производства сборных элементов. За рубежом значительное распространение имеет безопалубочное формование плитных конструкций на длинных стендах. Там обычной практикой является производство плит пролетом до 17 м, высотой сечения 40 см под нагрузку до 500 кгс/м2. В Финляндии железобетонные многопустотные плиты под такую же нагрузку выпускаются высотой сечения даже 50 см с пролетом до 21 м, то есть применение предварительного напряжения позволяет выпускать сборные элементы качественно иного уровня. Натяжение канатной арматуры на таких стендах, как правило, групповое при мощности домкратов 300-600 т. Сегодня разработаны различные системы без-опалубочного формования на длинных стендах «Спайрол», «Спэнкрит», «Спандек», «Макс Рот», «Партек» и других, отличающиеся высокой производительностью, применяемой арматурой, технологическими требованиями к бетону, формой поперечного сечения панелей и другими параметрами. На стендах длиной до 250 м изготавливают плиту со скоростью до 4 м/мин, по высоте в пакете можно бетонировать 6 плит. Ширина плит достигает 2,4 м, при максимальном пролете 21 м. Только плит «Спэнкрит» применяют в США более 15 млн. м2 ежегодно.

В свое время длинные стенды для безопалубочного формования по технологии «Макс Рот» появились и в России. Однако эта технология не получила дальнейшего распространения. В широко используемых у нас конструктивных системах зданий соединение элементов осуществляется через закладные детали. В плитах, изготавливаемых на длинных стендах, как правило, методом экструзии, возможности размещения закладных деталей ограничены. Однако для сборно-монолитных зданий плиты без закладных деталей могут найти самое широкое распространение, что и имеет место за рубежом, особенно в Скандинавских странах и в США.

Позднее в России появились линии «Партек» (на заводе ЖБК-17 в Москве, Санкт-Петербурге, Барнауле), что свидетельствует о появлении спроса на такие плиты. Совершенствование конструктивных систем зданий, безусловно, даст толчок к развитию технологии производства плитных изделий.

Затянувшийся российский застой в области применения преднапряженного железобетона частично связан еще и с тем, что у нас не получили должного изучения и применения предварительно-напряженные конструкции с натяжением арматуры на бетон, в том числе в построечных условиях.

«Энерпром» начинает развивать это направление и предлагает ряд оборудования собственной разработки для реализации такой технологии.

www.enerprom.ru

Предварительно-напряженный бетон — Как сделать ремонт квартиры самостоятельно?

 Предварительно-напряженный бетон получается при совместном действии бетона и высокопрочной стали, которая предварительно напрягается. Применяемая для этого сталь называется преднапрягаемой сталью, а предназначенный для преднапряжения арматурный элемент называется напрягающим элементом. Предварительное напряжение возникает, когда напрягаемые элементы натягиваются и в напряженном состоянии связываются с бетоном. При этом внутри конструкции получается сжатие, которое обеспечивает жатое состояние всего сечения конструкции. Конструкции предварительно напрягаются преимущественно в продольном направлении. В предварительно-напряженных бетонных конструкциях кроме напрягаемой арматуры требуется еще и арматура из обычной прутковой стали, которая называется ненапрягаемой или вспомогательной арматурой.

В преднапряженном бетоне согласно DIN 1045 различаются несколько видов. Различие заключается в степени преднапряжения, по времени напряжения и по виду связи между напрягающим элементом и бетоном. Различаемыми признаками являются величина напрягающего усилия и техника преднапряжения.

Принцип предварительно-напряженного бетона

Принцип предварительно-напряженного бетона основан на том, чтобы в бетоне под нагрузкой создать сжатие там, где под нагрузкой должно было бы возникнуть растяжение. При этом прочности строительных материалов могут быть использованы полностью. Это позволяет применять меньшие сечения элементов и иметь меньшие нагрузки от собственного веса, чем при обычном железобетоне, в котором на основе связи между арматурой и бетоном в растянутой зоне сечения при увеличивающемся прогибе могут возникнуть трещины (рис. 1).

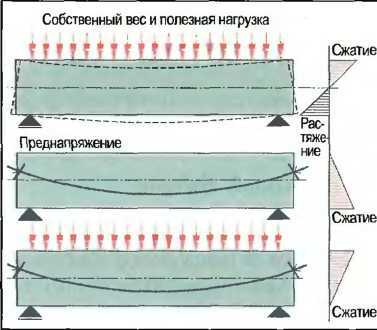

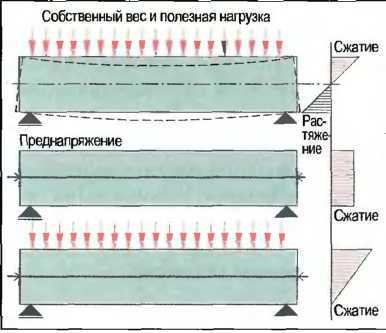

Рис. 94. Поведение железобетонных и пред-варительно-напряженных бетонных конструкций под нагрузкой

Под полезной нагрузкой все сечение будет работать на сжатие. Поэтому в растянутой зоне конструкции в бетоне не будет образовываться трещин. Путем установки напрягаемого элемента в сечении можно по-разному влиять на собственное напряженное состояние конструкции.

По виду установки напрягаемых элементов различают внецентренное и центральное предварительное напряжение. При внецентренном пред-напряжении в растянутой зоне конструкции, работающей, например, на изгиб, возникает такое большое предварительное напряжение, которое будет равно тому растягивающему напряжению, которое могло бы иметь место в будущем при действии полезной нагрузки (рис. 2). Таким образом, под действием этой полезной нагрузки не будет возникать растяжение, а произойдет снижение сжимающей нагрузки. При центральном преднапряжении напрягаемые элементы располагаются по оси центра тяжести сечения (рис. 3). При этом по всему сечению возникает равномерное усилие сжатия. Под действием полезной нагрузки в растянутой зоне балки сжимающее усилие снижается полностью или частично, а в сжатой зоне образуется дополнительное сжимающее усилие.

Рис. 2. Внецентренное предварительное напряжение

Рис. 3. Центральное преднапряжение

Внецентренное преднапряжение требует, в противоположность центральному, меньшее усилие напряжения и применяется, как правило, в изгибаемых элементах. Положение напряженных элементов должно соответствовать эпюре изгибающих моментов (рис. 4).

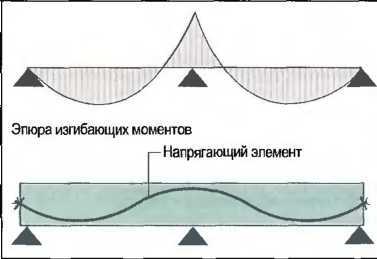

Рис. 4. Расположение напрягающего элемента в двухпролетной балке

Центральное преднапряжение ограничивается конструкциями, у которых моменты не имеют определенного направления, как, например, в железобетонных мачтах вследствие переменной по направлению нагрузки.

Виды предварительно напряженного бетона

По виду связи и по времени напряжения напрягающего элемента согласно DIN 1045 различают между преднапряжением с немедленной связью, преднапряжением с последующей связью, преднапряжением перед твердением бетона на натяжном стенде и преднапряжением после твердения бетона с последующей связью. (В российской практике различаются два вида предварительного напряжения, которые называются преднапряжением на бетон и преднапряжением на упоры).

Напряжение перед твердением бетона (напряжение на упоры).

Этот метод требует особых приспособлений, таких, как, например, натяжной стенд. Натяжным стендом называется установка, которая состоит из двух несдвигаемых упоров и напрягающего домкрата (рис. 5). Напрягаемые элементы или напрягаемая проволока вместе с ненапрягаемой арматурой устанавливаются в опалубку и напрягаются. Они располагаются, как правило, прямолинейно. После этого можно производить бетонирование, причем между бетоном и напрягаемым элементом возникает непосредственная связь. Бетон должен соответствовать классу прочности не менее С30/37. После твердения бетона и набора расчетной прочности анкеровка напрягаемых элементов освобождается, при этом напрягающее усилие передается бетону. Этот метод применяется на бетонных заводах для серийного производства балок. Он называется также напряжением на стенде с немедленной связью.

Рис. 5. Предварительное напряжение на стенде

Напряжение после твердения бетона с последующей связью (напряжение на бетон).

Этот метод применяется, как правило, для изготовления предварительно напряженных конструкций на строительной площадке. Напрягающие элементы прокладываются в специальных трубах, служащих каналами скольжения (рис. 6). После этого можно бетонировать, причем бетон должен соответствовать классу прочности не менее С25/30. Способ работы при установке напрягающих элементов зависит от условий на стройплощадке и от положения напрягающего элемента. Более короткие напрягающие элементы могут устанавливаться вместе с ненапрягаемой арматурой, а длинные напрягающие элементы устанавливаются после установки ненапрягаемой арматуры.

Рис. 6. Предварительное напряжение с последующей связью (на бетон)

Кроме того, имеется возможность напрягаемую арматуру заводить в забетонированные каналы после твердения бетона (рис. 7). При этом говорят о подключении напрягаемой арматуры. Когда бетон достигнет определенной прочности, напрягающие элементы с помощью гидравлических прессов натягиваются и затем закрепляются (табл. 1). После напряжения и закрепления на бетоне кожуховая труба канала запрессовывается раствором. При этом возникает связь между бетоном и напрягающим элементом. Для изображения напрягающих элементов в арматурных чертежах применяются символы согласно DIN 1356-10 (рис. 8).

Рис. 7. Предварительно изготовленные каналы — кожуховые трубы

Рис. 8. Изображение напрягающих элементов

Строительные материалы

Использование свойств бетона и стали до допустимого предела напряжений требует применения высококачественных строительных материалов.

Для изготовления бетона могут применяться все нормальные цементы классов прочности 42,5 и 52,5, а также портланд- и доменный портландцемент класса прочности 32,5. Состав и гранулометрический состав заполнителя должны быть определены при испытаниях на соответствие. Зерна заполнителя и вода затворения должны быть свободны от вредных примесей. Значение w/z необходимо держать как можно ниже. Добавки к бетону могут применяться только тогда, когда они допущены к применению для преднапряженного бетона в испытательном сертификате.

При применении преднапряженного бетона особые требования предъявляются к твердению бетона. Ими являются высокая прочность на сжатие и малая склонность к усадкам и ползучести. Причиной усадки является высыхание молодого бетона. Величина усадки в значительной степени зависит от водосодержания бетона, от влажности воздуха и от размеров конструкции. Ползучесть бетона наступает под длительно действующей нагрузкой. Величина ползучести в особенности зависит от размеров конструкции, от степени твердения бетона и от нагрузки. Усадка и ползучесть являются причиной укорочения конструкции, которая должна учитываться при напряжении конструкции.

В качестве напрягаемой стали для напрягающих элементов (рис. 9) может применяться только сталь, для которой имеется допуск строительного надзора. Так как напрягающие элементы служат для создания предварительного напряжения в бетоне, то напрягаемые стали должны иметь особые свойства, как, например, очень высокую прочность на растяжение и хорошее сцепление с бетоном.

Рис. 9. Напрягающие элементы

Раствор для запрессовки служит при преднапряжении с последующей связью для обеспечения связи и в качестве коррозионной защиты.

Он запрессовывается в трубы каналов таким образом, чтобы пустоты между преднапрягаемой арматурой и между преднапрягаемой арматурой и стенкой канала были полностью заполнены. Это требует применения раствора, который обладает достаточной текучестью и не осаждается при запрессовывании. Затвердевший раствор должен иметь прочность не менее 30 МН/м2, а также быть плотным и, кроме того, морозостойким. В качестве раствора для запрессовки применяется водоцементная смесь со значением w/z ≤ 0,4, с допущенными для предварительно напряженного бетона добавками, например ЕН.

Напрягающий элемент

Стальные элементы, которые служат для создания предварительного напряжения в конструкции, называются напрягающими элементами. Напрягаемая сталь со связью, которая обеспечивается сразу, забетонируется без кожуховых каналов.

При предварительном напряжении с последующей связью напрягаемая сталь должна заводиться в кожуховые каналы. Различают напрягающие элементы из отдельных стержней и из пучков. Пучки могут приготавливаться из гладких или из ребристых проволок или из прядей. Напрягаемая сталь должна быть чистой и свободной от вредящей ржавчины и не должна быть мокрой. Поэтому изготовление готовых напрягающих элементов должно производиться в крытых цехах.

Кожуховые каналы изготавливаются из волнистой стальной жести. Из-за волнообразной формы поверхности обеспечивается хорошая жесткость трубы и хорошая связь с бетоном конструкции, а также возможность на стыках навинчивать соединительные муфты. Кожуховые трубы должны быть плотными, чтобы внутрь не могло попасть цементное молоко при бетонировании конструкции. Они не должны сгибаться или получать другие повреждения при заполнении опалубки бетоном. Для того чтобы при последующем запрессовывании канала раствором из него мог выходить воздух, в длинные напрягающие элементы должны встраиваться трубочки для воздухоотведения.

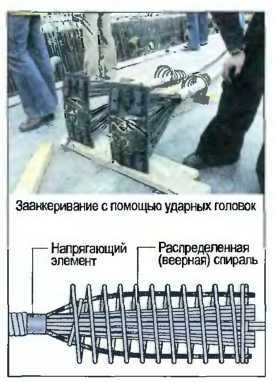

Заанкеривания служат как для закрепления напрягаемых проволок, так и для передачи напрягающих усилий на бетон конструкции. Различают напрягающие анкеры и прочные (глухие) анкеры. Тогда как глухие анкеры просто держат напрягаемую сталь на бетоне (рис. 11), напрягающие анкеры используют для напряжения и анкеровки напрягаемой арматуры. Напрягающие анкеры, называемые также напрягающими головками, состоят, как правило, из анкерной плиты и тела анкера (рис. 10). Анкерная плита закрывает со стороны бетона через переходный штуцер кожуховую трубу канала. Тело анкера устроено таким образом, что концы напрягаемой арматуры после натяжения могут удерживаться. В случае пучковых напрягающих элементов анкерная плита имеет приспособление для распирания напрягаемой стали. Часто применяемые приспособления для заанкеривания — это резьбовое заанкеривание, заанкеривание расклиниванием и петлевое заанкеривание. Заанкеривание при больших усилиях напряжения требует применение спиральнонавивной арматуры в районе передачи усилий. При этом усилия распределяются и повышается связь арматуры с бетоном.

Рис. 10. Напрягаемй анкер

Рис. 11. Прочный (глухой) анкер

Предварительное напряжение

Под предварительным напряжением понимают передачу напрягающего усилия и заанкеривание концов стержней через напрягающий анкер на затвердевшем бетоне. Предварительное напряжение в преднапряженном бетоне с последующей связью может происходить только тогда, когда бетон приобретет определенную прочность (см. табл. 1). Преднапряжение передается по определенной программе. О процессе преднапряжения составляется протокол предварительного напряжения.

Приспособления для преднапряжения Для натяжения напрягаемой арматуры применяются почти исключительно гидравлические напрягающие прессы (рис. 12). При натяжении напрягающее усилие и путь натяжения должны быть точно измеряемыми. В качестве плоскостисопротивления для прессов служат анкерные плиты напрягающих элементов. Усилие пресса должно быть согласовано с напрягающим усилием напрягающего элемента, видом передачи усилия на его поперечное сечение и видом его заанкеривания.

Рис. 12. Гидравлический пресс для натяжения арматуры

Процесс натяжения

Предварительное напряжение должно происходить таким образом, чтобы усилия сжатия по всему сечению бетона равномерно увеличивались. Поэтому напрягающие элементы напрягаются один за другим в последовательности, указанной в программе напряжения.

Преднапряжение производится ступенчато. Если достигнуто полное усилие преднапряжения, то концы стержней удерживаются на местах анкеровки, и после этого кожуховые трубы запрессовываются раствором.

Запрессовка должна происходить как можно быстрее по условиям защиты от коррозии. Необходимо следить за тем, чтобы температура в кожуховой трубе и в окружающем бетоне конструкции не была ниже +5 °С. Процесс запрессовки должен проводиться с одной стороны непрерывно и без перерывов. Перед запрессовкой канал напрягаемой арматуры промывается водой и продувается сжатым воздухом. С помощью запрессовывающего насоса раствор под небольшим давлением медленно и равномерно подается прямо из миксера или растворомешалки по насосному шлангу через запрессовочное отверстие в кожуховый канал. Запрессовочное отверстие, как правило, находится в анкерной плите напрягающего элемента. Через трубочки для удаления воздуха, которые в большинстве расположены в верхней части напрягающего элемента, можно наблюдать процесс запрессовки. Отверстия для удаления воздуха будут закрываться, когда раствор продвинулся достаточно далеко. Если раствор выходит из отверстий для удаления воздуха на противоположном конце напрягающего элемента при одинаково остающейся консистенции, то процесс запрессовки может быть окончен.

Преимущества предварительно-напряженного бетона

Предварительно-напряженный бетон представляет собой дальнейшее развитие железобетона. В железобетоне вследствие малой прочности бетона на растяжение могут быть только частично использованы свойства бетона и стали. В то же время в преднапряженном бетоне они используются полностью. Если сравнивать между собой железобетон и преднапряженный бетон, то преднапряженный бетон более предпочтителен для конструкций больших пролетов. Экономичность предварительно-напряженного бетона основана на более высокой несущей способности его при одновременной экономии материалов. Его преимущество в строительно-технической области — это малые деформации строительных конструкций, отсутствие трещин в бетонных поверхностях и связанная с этим защита от коррозии. Без предварительного напряжения нельзя изготовить экономичные стройные большепролетные конструкции и сооружения, например, в строительстве мостов (рис. 13) и в сборном строительстве.

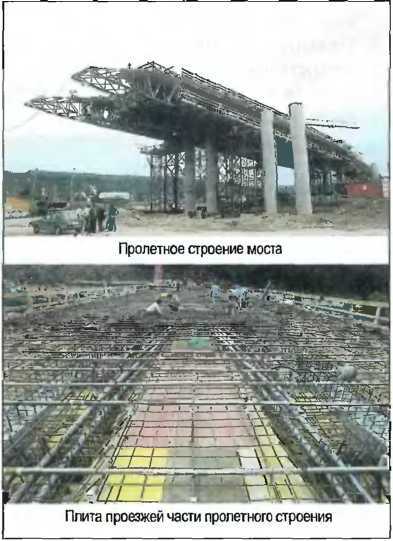

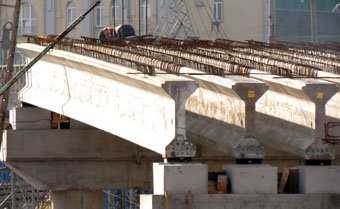

Рис. 13. Пролетное строение и плита проезжей части

spravochnik-stroitelya.ru

Понятие о предварительно напряженных железобетонных конструкциях

Основными достоинствами железобетона являются: высокая проч­ность, огнестойкость, долговечность, простота формообразования. Бетонная балка (рис. ниже), испытывающая при изгибе растяжение ниже нейтральной оси и сжатие выше нее, имеет низкую несущую способность вследствие слабого сопротивления бетона растяжению. При этом прочность бетона в сжатой зоне используется не полностью. В связи с этим неармированный бетон не рекомендуется применять в конструкциях, предназначенных для работы на изгиб или растяжение, так как размеры таких элементов были бы непомерно большими.

Бетонные конструкции применяют преимущественно при их работе на сжатие (стены, фундаменты, подпорные сооружения, ус­той и др.) и только иногда при работе на изгиб при малых растяги­вающих напряжениях, не превышающих предела прочности бето­на при растяжении.

Железобетонные конструкции, усиленные в растянутой зоне арматурой, обладают значительно более высокой несущей способ­ностью. Так, несущая способность железобетонной балки (рис. ниже) с уложенной внизу арматурой в 10-20 раз больше, чем несущая способность бетонной балки таких же размеров. При этом прочность бетона в сжатой зоне балки используется полностью.

Схемы работы элементов под нагрузкой

В качестве арматуры применяют стальные стержни, проволо­ки, прокатные профили, а также стекловолокно, синтетические ма­териалы, деревянные бруски, бамбуковые стволы.

Конструкции армируют не только при их работе на растяжение и изгиб, но и на сжатие (рис. выше). Поскольку сталь имеет высокое сопротивление растяжению и сжатию, включение ее в сжатые эле­менты значительно повышает их несущую способность. Совмест­ная работа таких различных по свойствам материалов, как бетон и сталь, обеспечивается следующими факторами:

1. сцеплением арматуры с бетоном, возникающим при твердении бетонной смеси; благодаря сцеплению оба материала деформи­руются совместно;
2. близкими по значению коэффициентами линейных температур­ных деформаций (для бетона 7·10^-6-10·10^-6 1/град, для стали 12·10^-6 1/град), что исключает появление начальных напряже­ний в материалах и проскальзывание арматуры в бетоне при изменениях температуры до 100 °С;
3. надежной защитой стали, заключенной в плотный бетон, от кор­розии, непосредственного действия огня и механических по­вреждений.

Особенностью железобетонных конструкций является возмож­ность образования трещин в растянутой зоне при действии внешних нагрузок. Раскрытие этих трещин во многих конструкциях в стадии эксплуатации невелико (0,1-0,4 мм) и не вызывает коррозии арма­туры или нарушения нормальной работы конструкции. Однако име­ются конструкции и сооружения, в которых по эксплуатационным условиям образование трещин недопустимо (например, напорные трубопроводы, лотки, резервуары и т. п.) или ширина раскрытия должна быть уменьшена. В этом случае те зоны элемента, в кото­рых под действием эксплуатационных нагрузок появляются растя­гивающие усилия, заранее (до приложения внешних нагрузок) под­вергают интенсивному обжатию путем предварительного натяже­ния арматуры. Такие конструкции называют предварительно напряженными. Предварительное обжатие конструкций выполня­ют в основном двумя способами: натяжением арматуры на упоры (до бетонирования) и на бетон (после бетонирования).

В первом случае перед бетонированием конструкции арматуру натягивают и закрепляют на упорах или торцах формы (рис. ниже). Затем бетонируют элемент. После приобретения бетоном необхо­димой прочности для восприятия сил предварительного обжатия (передаточная прочность) арматуру освобождают от упоров и она, стремясь укоротиться, сжимает бетон. Передача усилия на бетон происходит благодаря сцеплению между арматурой и бетоном, а также посредством специальных анкерных устройств, находящих­ся в бетоне конструкции, если сцепления недостаточно.

Во втором случае сначала изготовляют бетонный или слабоармированный элемент с каналами или пазами (рис. ниже). При дос­тижении бетоном требуемой передаточной прочности в каналы (пазы) заводят арматуру, натягивают ее с упором натяжного при­способления на торец элемента и заанкериваюг. Таким образом, бетон оказывается обжатым. Для создания сцепления арматуры с бетоном в каналы инъектируют цементный или цементно-песчаный раствор. Если напрягаемая арматура располагается на наружной поверхности элемента (кольцевая арматура трубопроводов, резер­вуаров и т. п.), то навивка ее с одновременным обжатием бетона производится специальными навивочными машинами. После натя­жения арматуры на поверхность элемента наносят торкретирова­нием защитный слой бетона. Натяжение арматуры может произво­диться механическим, электротермическим, комбинированным и физико-химическим способами.

Способы создания предварительного напряжения

а — натяжение на упоры; б — натяжение на бетон; I — натяжение арматуры и бетонирование элемента; II, IV — готовый элемент; III — элемент во время натяжения арматуры; 1 — упор; 2 — домкрат; 3 — анкер

При механическом способе арматуру натяг ивают гидравличес­кими или винтовыми домкратами, намоточными машинами и дру­гими механизмами. При электротермическом способе арматуру нагревают электрическим током до 300-350 °С, заводят в форму и закрепляют на упорах. В процессе остывания арматура укорачива­ется и получает предварительные растягивающие напряжения. Ком­бинированный способ натяжения сочетает электротермический и механический способы натяжения арматуры, осуществляемые од­новременно. При физико-химическом способе натяжение арматуры достигается в результате расширения бетона, приготовленного на специальном напрягающем цементе (НЦ), в процессе его гидро­термической обработки.

Арматура, заложенная в бетоне, препятствует увеличению его объема и растягивается, а в бетоне возникают сжимающие напря­жения. Натяжение арматуры на упоры производится механическим, электротермическим или комбинированным способами, а на бе­тон — только механическим способом.

Основное достоинство предварительно напряженных конструк­ций — высокая трещиностойкость. При загружении предварительно напряженного элемента внешней нагрузкой в бетоне растянутой зоны погашаются предварительно созданные сжимающие напряжения и только после этого возникают растягивающие напряжения. Чем выше прочность бетона и стали, тем большее предварительное обжатие можно создать в элементе.

Применение высокопрочных материалов позволяет сократить рас­ход арматуры на 30-70% по сравнению с ненапрягаемым железобето­ном. Расход бетона и масса конструкции при этом также снижаются. Кроме того, высокая трещиностойкость предварительно напряженных конструкций повышает их жесткость, водонепроницаемость, морозо­стойкость, сопротивление динамическим нагрузкам, долговечность.

К недостаткам предварительно напряженного железобетона следует отнести то, что процесс составляет значительную трудоем­кость изготовления конструкций. Помимо этого создается необхо­димость в использовании специального оборудования и рабочих высокой квалификации.

Напряженно-деформированные состояния предварительно на­пряженных элементов после образования трещин в бетоне растяну­той зоны сходны с элементами без предварительного напряжения.
