Полистиролбетонные Перемычки. Устанавливаем в Частном доме

Перейти к содержимому

Изделия из полистиролбетона, ПОЛИСТИРОЛБЕТОН, СТРОИМ ДОМ, Строительные материалы, СТРОИТЕЛЬСТВО

Полистиролбетон.com

Полистиролбетонные перемычки – тема нашей сегодняшней статьи.

Как можно увидеть на фото, кладка идёт полных ходом и этот этап близится к завершению. Итак, наружные стены почти готовы.

Перекрытие оконных проёмов

Технология кладки, как мы писали в предыдущей статье, стандартная. Никаких секретных особенностей нет. Единственное, на что хотелось бы обратить внимание, это перекрытие оконных проёмов.

Оконные проёмы перекрыли полистиролбетонными перемычками такой же плотности, как и блоки (D450). Приобретали у того же производителя.

Почему выбрали полистиролбетонные перемычки?


Для начала рассмотрим самый распространённый вариант перекрытия проёма – металлические уголки. Это способ используется очень часто ввиду его простоты обустройства, как многие считают.

На самом деле, недостаточно просто положить уголки и заполнить их блоком, как делают многие.

Правильным будет следующий порядок действий:

  • Уголки необходимо отрезать по ширине оконного проёма плюс добавить 150-200 мм на опирание с каждой стороны;
  • Затем, отталкиваясь от ширины нашей несущей стены, выставляем уголки полкой друг к другу и свариваем их металлическими пластинами или нарезанными под размер остатками арматуры;
  • Поверхность полученного металлического каркаса необходимо тщательно обработать, загрунтовать в два слоя и покрыть огнеупорной краской. Многие эти процедуры избегают и в последствии в процессе эксплуатации выявляются неприятные проблемы;
  • Далее необходимо установить каркас в проём и заполнить конструкцию стеновым материалом, который используется при возведении основных стен. Хорошо если расстояние от верха проёма до перекрытия кратно высоте блока. Иначе блоки придётся подрезать, что усложнит работу.
  • После того как перемычка установлена, все металлические элементы необходимо будет оштукатурить по сетке.
  • Разумеется, вы можете не выполнять все эти процедуры и просто кинуть уголки на проём, и сверху положить блоки. Но мы такое в расчёт не берём, ибо строим для себя.

Поэтому мы поступили гораздо проще – заказали готовые полистиролбетонные перемычки необходимого размера.

Полистиролбетонные перемычки. Преимущества

Удобство в работе и экономия времени

Установка перемычек из полистиролбетона на все оконные проёмы заняла около 15 минут.

Ведь особенностей монтажа как таковых нет. Достаточно просто положить на клей, как обычный блок. Если перемычка одной стороной упирается в железобетонную колонну, то в качестве опоры используем уголок 100Х100х6 длиной равной ширине перемычки. Это уголок прикручиваем к стене двумя анкерными болтами и на него уже опираем перемычку через обычный цементно-песчаный раствор.

Но удобство в работе – это не главное преимущество полистиролбетонных перемычек.

Теплоизоляция проема

Оконный проём – одно из самых уязвимых мест в доме в плане потерь тепла и влагонакопления. Если в составе перемычки используется металлический уголок, то мы можем получить мостик холода, по которому будет уходить тепло из нашего дома. Тёплый воздух также несёт и влагу, которая обязательно будет выпадать в виде конденсата на металлической поверхности. Отсюда и проблемы с влажной стеной над окном и образованием плесени, которую очень трудно вывести. Полистиролбетонная перемычка выполняет сразу две функции – элемент конструкции стены и теплоизоляция проёма.

Полистиролбетон благодаря своему составу имеет низкую теплопроводность и очень маленький коэффициент влагопоглощения, что в совокупности делает уязвимое место над оком неприступным для холода и влаги.

Денежная экономия

В плане экономии полистиролбетонные перемычки «дадут фору» любому другому исполнению при соблюдении все норм и правил при обустройстве оконного проёма.

Широкий размерный ряд, вариации с плотностью и сочетание с другими материалами

Полистиролбетонные перемычки производятся различной плотности от D25 до D600. Как правило, при использовании в строительстве стен из полистиролбетонных блоков перемычки подбираются под плотность стеновых блоков. Кстати, перемычки могут использоваться в сочетании с любыми материалами. Свойства полистиролбетона позволяют применять перемычки совместно с газосиликатом, пеноблоком, керамзитобетоном, керамическим крупноформатным кирпичом и многими другими строительными материалами.

Другие варианты перекрытия проемов

Есть, конечно, и другие варианты перекрытия проёмов, такие как железобетонные перемычки, газосиликатные, монолитные. Но все эти варианты требуют дополнительного, тщательно продуманного и рассчитанного утепления.

Обратите внимание, что при использовании железобетонных перемычек может понадобиться кран либо устройство подъёмного механизма. В добавок к этому в высокий строительный сезон ожидание готовности перемычек может составлять до 7-8 недель.

Что касается газосиликатных перемычек, то здесь ограниченный размерный ряд. На заводе вы вряд ли закажете их поштучно, т.к. они отгружаются кратно поддоном. Поэтому купить их можно только на рынке, а это ещё больше сузит размерный ряд. Также газосиликатные перемычки хрупкие и требуют усиленного контроля на при монтаже. Это связано с тем, что показатель на растяжение при изгибе у газика близок к нулю, в отличие от полистиролбетона, который имеет свойство к растяжению при сохранении целостности.

Важно знать! Армопояс!

Полистиролбетонные перемычки являются по сути самонесущими. Т.е. недопустимо передавать на низ нагрузку от вышележащего перекрытия или каркаса несущей системы кровли.

Поэтому необходимо использовать железобетонный армопояс, который снимет нагрузку с проёмов.

Если ширина проёма более 2 метров, то необходимо сделать деревянную подпорку под перемычку до того момента, пока армопояс наберёт необходимую прочность. Но термин «самонесущая» не значит, что перемычка несёт только свой вес. На каждый типоразмер перемычки есть показатель максимальной нагрузки, значение которого позволяет проводить на перемычке кладку до 4-5 рядов в зависимости от ширины проёма.

Кстати, в следующей статье мы расскажем об армопоясе. Через неделю мы приступаем к армированию и заливке. Существует множество мнений касаемо надобности армирования. Но мы докажем, что армопояс – необходимый элемент при строительстве дома и он необходим не только между этажами, но и под кровлю.

Статьи о строительстве дома:

  1. Начинаем строить Дом из Полистиролбетона 100 кв.м
  2. Как сделать Основание под дом
  3. Фундамент под Дом из Полистиролбетона
  4. Как выбрать полистиролбетонные блоки
  5. Возводим Цоколь частного Дома
  6. Кладка стен из блоков полистиролбетона
  7. Вы находитесь здесь.
  8. АРМОПОЯС. Устройство в доме из полистиролбетона
  9. Отмостка. Итог Фундамент + Коробка
  10. Кровельные материалы. Как выбрать и обработать Древесину
  11. Материалы для кровли. Металлочерепица, доборные элементы, крепеж, инструмент
  12. Водоотведение и Водоснабжение частного Дома. Как подводили коммуникации к дому
  13. Подбор и монтаж окон при строительстве частного дома из полистиролбетона

Полистиролбетонные перемычки: свойства, плюсы и минусы

Цена с НДС, доставкой и поддонами по Москве и в радиусе 40 км От МКАД

Показать больше товаров

Что такое полистиролбетон

Композит был разработан в качестве теплоизолятора, способного заменить минеральную вату или пенопласт. В составе, помимо цемента и кварцевого песка, содержатся полистрольные гранулы, обеспечивающие низкую теплопроводность.

Наличие воздухововлекающих добавок придает пористость структуре, исключая расслоение компонентов. Полистиролбетон используется для создания перегородок, возведения стен, устройства стяжки.

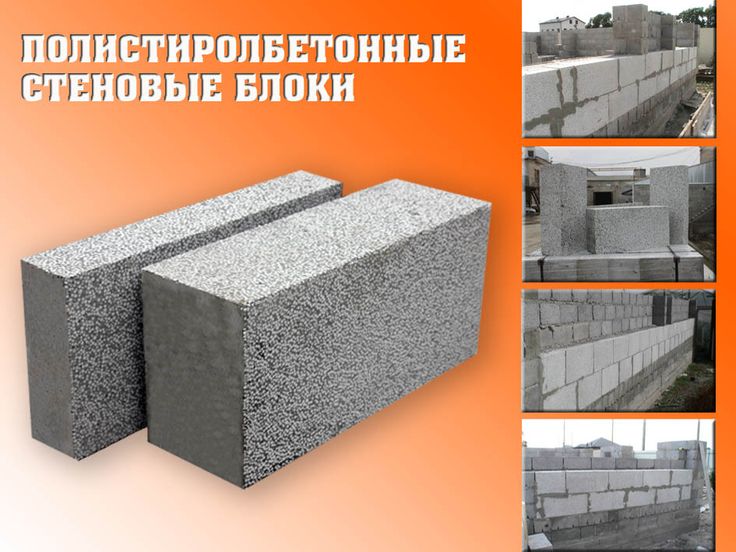

Полистиролбетонные блоки являются серьезной альтернативой применяемым аналогам, составляя им успешную конкуренцию:

  • высокой прочностью;
  • сохранением тепла;
  • легкостью обработки.

Структура композитного полистиролбетона отличается с учетом его назначения:

  • плотная – характеризуется незначительным числом пор и мелким наполнителем;
  • среднепористая – имеет средние параметры гранул и равномерно распределенные воздушные полости;
  • крупноячеистая – обладает максимальным размером ячеек с крупным наполнителем.

Изменение плотности оказывает влияние на сферу применения и эксплуатационные характеристики.

Технология полистиролбетона

С появлением полистиролбетона строитель получил в руки материал, сочетающий в себе уют и тепло натуральной древесины, прочность и огнестойкость кирпича, долговечность природного камня, эластичность и простоту обработки пластмассы в совокупности с безопасностью для человека и окружающего мира. Состав полистиролбетона по ГОСТ 51263-99 — это пенополистирольные гранулы, цемент, добавки, вода. Это новый вид строительного материала, объемы применения которого последние годы резко увеличиваются.


Компания СИБСТРОЙ — добросовестный производитель, предлагающий качественный и экономичный, прочный и вместе с тем очень простой в применении полистиролбетон в виде полистиролбетонных стеновых блоков и перегородок, армированных оконных и дверных перемычек с высокой несущей способностью. Это материал, позволяющий довольно быстро и экономически оправданно возводить добротные дома и коттеджи любой архитектурной формы, обладающие экологичностью и собственной индивидуальностью. Технология производства соответствует всем действующим СНиП.

Полистиролбетон – это материал, сочетающий в себе уют и тепло натуральной древесины, прочность и огнестойкость кирпича, долговечность природного камня, эластичность и простоту обработки пластмассы, при этом он экологичен и безопасен для человека.

Основные свойства

Исследователи долгие годы трудились над созданием подобного материала, обладающего отменными физико-механическими показателями. В полученном «гибриде» присутствует прочность бетонного камня и низкая теплопроводность пенополистирола.

Высококачественный композит по праву занимает лидирующие позиции среди конструкционно-теплоизолирующих материалов. Он приравнивается функциональным значением и плотностью к ячеистым бетонам.

Несмотря на низкую плотность, полистиролбетон отличается достойными прочностными характеристиками, высокой звукоизоляцией и низкой теплопроводностью.

Полистиролбетон предъявляет меньше требований к сырьевой базе, в сравнении с остальными легкими бетонами. Его свойства остаются неизменными при использовании различных партий наполнителя, поэтому его применяют как теплоизоляционный, так и конструкционный материал. Кроме того, он не имеет ограничений в вариантах отделки. Ему легко придать необходимую форму, и распилить на требуемые размеры. Также следует учитывать, то полистиролбетонная стена на 15% теплее стен из остальных бетонов.

Существует несколько разновидностей полистиролбетонных стройматериалов, которые отличаются размерами поперечного сечения и толщиной:

  1. Не несущая. Характеризуется наличием стального каркаса и плотностью 400кг/м3. Использование подобных перемычек ограничено незначительной несущей способностью, которая соответствует низкой стоимости.
  2. Самонесущая. При производстве используется стальная арматура для изготовления упрочняющего каркаса. Изделия отлично зарекомендовали себя в индивидуальном и массовом строительстве, и отличаются достойными характеристиками.
  3. Марка Д800. Их прочность позволяет выдерживать порядка 2 тонн веса, а морозоустойчивость значительно превышает предыдущие виды.

Общее представление и характеристики

Популярный среди застройщиков рабочий материал — полистиролбетон представляет собой разновидность легкого бетона, в составе которого находится цемент, полистирол, чистая вода и специальные волокна. Последние сводят к минимуму микродефекты, спровоцированные колебаниями температур и усадкой смеси при застывании. Комбинация таких компонентов наделяет его отличными техническими характеристиками, в числе которых хорошая теплоизоляция, маловесность и высокая прочность.

Строители выбирают для перемычек непосредственно полистиролбетон, поскольку его без особого труда и навыков можно приготовить самостоятельно в домашних условиях.

Стены из полистиролбетона выходят тоньше и теплее внутренних перегородок, выполненных из другого аналогичного ячеистого бетона. Но чтобы, используя полистиролцементные поперечины, получить положительный результат, нужно строго придерживаться этапов производства и учитывать особенности монтажа. Виды перемычек из раствора на основе полистирола:


У изделий такого типа предусмотрено наличие армокаркаса, усиливающего их свойства.
  • Ненесущая. Обладает невысокими несущими способностями и считается самой бюджетной на рынке строительных материалов.
  • Самонесущая. Оснащена армирующим сварным каркасом, который обеспечивает высокую прочность и способность противостоять завышенным нагрузкам.
  • Марка Д800. Такие изделия выдерживают до 2 т и устойчивы к минусовым температурам.

Область применения

Несмотря на противоречивость мнений о целесообразности применения, композит пользуется популярностью не только у частных застройщиков. Перемычки из полистиролбетона применяются для укрепления оконных и дверных проемов.

С учетом высокой морозостойкости, а также незначительного веса, их используют в сочетании с различными стеновыми материалами:

  • пеноблок;
  • газоблок;
  • кирпич;
  • арболит
  • другие.

Сфера применения изделий не ограничивается частным домостроением. При сооружении каркасных многоэтажных строений, наружные стены зданий с оштукатуренным фасадом выкладываются из пористых блочных материалов. Соответственно, здесь будут уместны легкие балки для окон.

Армирование перемычки

Перемычки компании ТМ Стройдом® армируются стеклопластиковой арматурой, что значительно облегчает вес конструкций. Выделяют отличительную особенность композитной арматуры — ее низкую теплопроводность.
При использовании данной арматуры в бетонных конструкциях не возникает мостов холода (чего не скажешь об армирующих металлических элементах), что значительно усиливает их теплоизоляционные показатели. В сравнении с арматурой металлического характера, стеклопластиковые арматура не подвергается влиянию химически агрессивных сред.

Это достоинство композитной арматуры особенно актуально в случаях строения сооружений при температуре ниже нуля, когда в цемент мешают с различными солевыми растворами, которые ускоряют процесс застывания перемычки. При замесе используется первичный полистиролбетон, что улучшает качество перемычки.

Родниковский Завод Современных Строительных Материалов изготавливает перемычки из полистиролбетона длиной (а): 1200; 1500; 1800; 2100; 2400; 2700, с сечением: 200х300; 200х250; 200х200; 200х160;400х160; 400х200. Перемычки ТМ Стройдом® изготавливаются плотностью D 400, из чего выводятся следующие технические показатели(прочность на сжатие – B1,0-B2,0; марка по морозостойкости –не ниже F100; гост р 51263-2012).

Производитель полистиролбетонных изделий (блоки, плиты, перемычки и т.д.) и товарной смеси из полистиролбетона обязан иметь на производимую продукцию сертификат соответствия, как того требует ГОСТ. Перемычки Родниковского Завода Современных Строительных Материалов являются сертифицированными, то есть прошли испытательную проверку, подтвердив свое качество.

Достоинства

Сочетание изделий с бетонами позволяет сооружать здания, надежно сохраняющие тепло без использования дополнительных изоляторов. Армированные полистиролбетонные перемычки относятся к эффективным и доступным энергосберегающим материалам. Благодаря инновационным технологиям не требуется дополнительной изоляции при строительстве коттеджей или многоэтажных домов.

Помимо этого, данный композиционный полистиролбетон обладает массой других преимуществ:

  • высокая прочность – легко выдерживает достаточные нагрузки;
  • небольшая масса – не создает дополнительной нагрузки на основание;
  • высокая пластичность – исключает деформации и растяжение;
  • отличная звукоизоляция;
  • легкость монтажа балок и транспортировка.

Четкие геометрические формы изделий позволяют уменьшить количество используемого клея при монтажных работах, и обеспечивают высокую точность укладки. Кроме того, изделия являются экологически чистыми, и не наносят окружающей среде вреда.

Выбор полистиролбетонных перемычек

Армированные перемычки из полистиролбетона широко используются совместно с любым кладочным стеновым материалом: полистиролбетонными блоками, пенобетоном, газосиликатом и пр.

Применение данных строительных элементов может принести двадцатипроцентную экономию. Полистиролбетонная перемычка имеет высоту 188 мм и подбирается по ширине возводимых стен. По длине перекрытие подбирается с учетом того, что по краям проема (окна, двери) она должна опираться на кладку не менее чем на 20 см. Также необходимо следить за тем, чтобы перемычка правильно укладывалась. На торце блока обозначена стрелка и надпись «вверх».

При использовании полистиролбетонных перекрытий исключается появление мостиков холода и не требуется применение дополнительных утеплителей.

занимается реализацией полистиролбетонных перемычек собственного изготовления.

Недостатки

Несмотря на большое количество преимуществ, без недостатков обойтись не удалось. К ним нужно отнести:

  • низкую паропроницаемость – если при возведении стен использовался полистиролбетон, помещение нуждается в дополнительной вентиляции;
  • высокую степень усадки – порядка 1 мм на каждый метр.

Однако на качестве перемычек Юникон данные недостатки не отражаются.

Внимание! Использование балок допускается при понижениях температуры не более -47 градусов.

Недочеты полистиролцемента


Дополнительная вентиляция — вынужденная мера, к которой прибегают люди, чтобы компенсировать невозможность материала «дышать».
Несмотря на немалое множество плюсов у ПСБП, имеются у них и слабые стороны, которые если не учитывать на этапе строительства, то возникнут проблемы в эксплуатации. Так, весомым минусом считается отсутствие у стен возможности «дышать» по причине того, что перегородочные конструкции, выполненные из полистиролцемента плохо пропускают пар либо задерживают его. Поэтому в помещениях с полистиролбетонными перемычками всегда устанавливают дополнительную вентиляцию. Помимо того, такие изделия обладают повышенной усадкой, что также требуется учитывать при монтаже перемычек.

Особенности

Полистиролбетон относится к одному классу с пенно- и газобетонными перемычками, и отличается от них наполнением из теплых гранул.

К основным особенностям изделий следует отнести:

  • высокая точность размеров – допуски не превышают 3 мм, это позволяет использовать минимальное количество клея и толщину швов порядка 3-4 мм, что значительно улучшает теплоизоляцию;
  • незначительный вес позволяет монтировать балки без привлечения грузоподъемной техники;
  • длительность эксплуатации достигает 100 лет;
  • большой выбор размеров дает возможность подобрать изделия, соответствующие параметрам конструкции;
  • высокая устойчивость к гниению, грибкам и плесени.

Укладывание легкобетонных блоков предусматривает площадь опоры, составляющую 20 см с обеих сторон. Независимо от длины и размеров поперечного сечения перемычки, ее вес не превышает 60 кг. В сравнении с остальными ячеистобетонными изделиями аналогичной толщины, можно отметить выгодное преобладание перемычек ПСБ:

  • термическое сопротивление – превышает в 3.4 раза;
  • расход арматуры – меньше в 7.9;
  • трудоемкость монтажа — снижена в 2.6 раза;
  • стоимость – в 6 и более раз ниже.

Для изготовления перемычек ПБ, имеющих стальной каркас, может использоваться сырье с плотностью 250-540 кг/м3, тогда как ждя ячеистых бетонов это невозможно.

Перемычки — Внутренние обследования

/в нашем блоге/от Holloway

С глаз долой, с глаз долой?! В основном, перемычки предназначены для поддержки конструкции над оконными и дверными проемами. Они конструктивно чрезвычайно важный. Но они часто скрыты, скрыты штукатуркой или кирпичной кладкой. или каменная работа.

Итак, вот краткое руководство по нескольким наиболее распространенным из них, о которых следует знать.

В старые времена

Первоначальная перемычка представляла собой кусок дерева, вырезанный по размеру каждой открытие. Они все еще хорошо видны во многих древних владениях и имеют длился веками. Однако, поскольку древесина является натуральным материалом, она эластична. и иногда будет склоняться со временем. Он может прогибаться под возложенными на него нагрузками. Это также может оказаться проблематичным во влажных условиях, например, когда он спрятан за треснувший рендер, который пропустил дождь. Он может страдать от распада и от нападение насекомого-сверлильщика по дереву.

Пример скрытой деревянной перемычки можно увидеть на этом памятнике архитектуры II категории в Хенбери, которое мы обследовали в этом году: проверенных бревен, чем в прежние века!

Викторианская эпоха

В викторианскую эпоху кирпичная «солдатская арка» использовалась как более декоративная отделка. Плоский горизонтальный ряд кирпичей на конце (стоя по стойке «смирно», как солдаты!) Поддерживал кладку наверху. Однако после ста или около того лет они часто соскальзывали, и кладка наверху падала. Иногда это происходит из-за порчи раствора или из-за осадки или движения в здании. Иногда ряд кирпичей может выпирать наружу, что называется «арочным упором». Когда солдатские кирпичи ослабевают, мало что скрепляет кирпичную кладку на месте. Поэтому крайне важно, чтобы это было исправлено быстро, так как кирпичи могут упасть и представлять опасность.

На внутренней стороне стены по-прежнему использовалась древесина, обычно скрытая штукатуркой, но с ней возникают те же проблемы, что и описанные выше.

1920 и 30-е годы

Затем в 1920/30-х годах мы начали использовать предварительно напряженные бетонные перемычки с внутренней металлической арматурой. Карбонизация может привести к их выходу из строя; это углекислый газ в атмосфере, реагирующий с гидроксидом кальция в цементе. Однако большинство из них до сих пор полностью работоспособны и совсем не страдают.

На приведенном ниже рисунке одна из них была выставлена ​​из-за сырости:

1930–1950-е годы

Затем, в 1930-1950-е годы, некоторые свойства полностью исчезли; оконная рама использовалась для поддержки внешнего листа каменной кладки. Это не предвещало ничего хорошего, так как при замене окон более массивные и прочные металлические или деревянные рамы были заменены современными легкими пластиковыми/НПВХ. Удаление первоначальной опоры привело к обрушению кирпичной кладки наверху из-за прогиба новых рам. И если кладка не была должным образом поддержана во время замены окон, то кладка тоже могла обрушиться.

Пример ослабленной кладки показан вдоль кирпича на краевом ряду в доме 1930-х годов, который мы обследовали в Ноуле в этом году: . Секция багажника выступает за пределы здания; внешние концы перемычки не заделаны в кирпичную кладку ни с одной из сторон. Один показан на картинке ниже. Поскольку они были консольными и выступающий «носок» ботинка не поддерживался, они имели тенденцию вращаться. Это вызывает растрескивание над перемычкой, в основном внутри, и нагрузку на оконные рамы.

Фотография ниже была сделана в Патчуэй в Южном Глостершире во время исследования в этом году.

В настоящее время

Потом стали использовать металлические перемычки. Вы, наверное, слышали, что они называются перемычками Catnic, что является торговой маркой, как Hoover для пылесоса. Сначала они представляли собой базовые L-образные перемычки, а затем появились коробчатые перемычки. Обычно они включают в себя поддон для полости, чтобы отводить дождь обратно наружу, или даже влагостойкие слои и встроенную изоляцию, но это будет предметом другого блога.

Пример коробчатой ​​перемычки показан в гараже при обследовании, проведенном в этом году на участке, построенном в 1980-х годах:

https://www.domesticsurveys.co.uk/wp-content/uploads/sites/1007/2022/01/logo. jpg 0 0 Холлоуэй https://www.domesticsurveys.co.uk/wp-content/uploads/sites/1007/2022/01/logo.jpg Holloway2019-09-14 14:34:492019-09-14 14:34:51Перемычки

Сравнение блока Bond Beam Block и блока Lintel

Перейти к:

  • Блок балки
  • Блок перемычки
  • Контроль потока цементного раствора в связующих балках
  • Найдите дилера для вашего блока CMU

В мире бетонных кладочных блоков (БКМ) два типа блоков выделяются тем, что они обеспечивают прочность и поддержку конструкции: блоки для перемычек и перемычки. Оба помогают улучшить целостность здания, обеспечивая армирование, но у них есть ключевые отличия. Различия касаются того, где связующие балки и перемычки наиболее эффективны и как они влияют на несущие характеристики конструкции. У каждого типа есть свое место.

Связующие балки — это горизонтальный элемент, встраиваемый в стену для добавления поддержки конструкции. Связующая балка состоит из специальных блоков, заполненных цементным раствором, чтобы удерживать прочный стальной стержень на месте.

Они добавляют стальную арматуру к конструкциям, которым может потребоваться больше, чем просто традиционные CMU, чтобы удерживать их в достаточной степени. Использование связующей балки помогает связать здание более целостно. Он связывает арматуру как по горизонтальной, так и по вертикальной осям, делая стену более единой за счет соединения.

Вопреки названию, связующая балка не обязательно должна охватывать всю ширину конструкции. Он может быть наклонным или ступенчатым. Блок с продольной стержневой арматурой можно рассматривать как связующую балку. Затирка играет роль в создании связующих балок, так как именно она удерживает арматурные стержни поперек конструкции.

Вы часто можете найти соединительные балки в верхней части отдельно стоящей стены или в качестве крепления на полу или крыше. Они могут помочь равномерно распределить вес по стене и защитить от сильного ветра, землетрясения и многого другого. В бассейнах, гаражах и амбарах также часто используются балочные блоки CMU.

Связующие балки также представляют собой достаточную альтернативу перемычкам, о которых мы поговорим в следующем разделе.

Как правило, балки располагаются в верхнем ряду каждой стены и на каждом перекрытии и перекрытии. Чтобы обеспечить полное разделение подвижности между стенами, балка обычно должна заканчиваться по обе стороны от контрольного шва. В некоторых случаях, например, если соединительная балка представляет собой элемент коллектора или пояс диафрагмы, в этом соединении требуется непрерывность, и связующие балки являются приемлемым вариантом.

Помимо общего армирования стены, соединительные балки имеют несколько других применений, в том числе:

  • Улучшение систем сопротивления.  Связующие балки могут увеличивать массу каменной стены, которая поддерживает точечные и распределенные нагрузки, или, соответственно, вес в одном месте или равномерно распределяться по объекту. Эта поддержка относится как к боковым, так и к гравитационно-сопротивляющимся системам.
    Система бокового сопротивления определяет сопротивление здания силам, возникающим из-за боковых механизмов, таких как ветер или землетрясения, а система гравитационного сопротивления учитывает силы, возникающие из-за силы тяжести.
  • Контроль трещин.  Другим частым применением клеевых балок является устранение трещин. Например, в плавательных бассейнах часто используются клеевые балки для предотвращения растрескивания. Поскольку в бассейнах часто происходят перепады температуры и влажности, трещины могут быстро стать проблемой. В некоторых конструкциях компенсационные швы приводят к недостаточной несущей способности конструкции, и горизонтальная арматура соединительной балки является достаточной альтернативой. Эффективный контроль над трещинами достигается при горизонтальном армировании на расстоянии не более 48 дюймов в центре. При поиске идеального расстояния расчеты основаны на коэффициентах теплового расширения и пределе текучести арматурного стержня. Правильное расстояние может ограничить ширину трещины, но сохранить эластичность стали.
  • Соедините пересекающиеся стены. Еще одно применение связующих балок — соединение пересекающихся стен, если необходимо передать нагрузку между ними. Например, если жесткой стене не хватает необходимой несущей способности, к ее концу присоединяется пересекающаяся стена в качестве полки для дополнительной несущей способности. Связующая балка в месте точечной нагрузки может существенно увеличить эффективную опорную длину для многослойной конструкции.
  • Усиление реагирования на землетрясения. Наконец, клеевые балки также полезны в районах с высокой сейсмической активностью. Места, подверженные землетрясениям, выигрывают от улучшенной пластичности в плоскости конструкции с связующими балками в стенах сдвига. Классификация сейсмостойкости строительной площадки, а также боковые нагрузки и детальное обозначение стены жесткости помогают определить минимальные требования. Для более высокой сейсмической детализации обычно требуются соединительные балки, но более низкие требования к сейсмической детализации иногда могут быть достигнуты за счет усиления швов.

Итак, теперь, когда мы знаем, что это такое и где используются соединительные балки, давайте взглянем на один из наиболее важных компонентов: блок соединительной балки.

Найдите дилера

Блок соединительной балки

Из-за своей конструкции стандартные CMU не обеспечивают никакого способа соединения горизонтальной опоры внутри конструкции. Их стороны закрыты, с открытыми секциями посередине для добавления вертикальной арматуры, но без какой-либо связи с горизонтальными соседями. Чтобы решить эту проблему, существует специальный блок, который при необходимости добавляет структурную целостность.

Блок соединительной балки является сборным. Многие подрядчики предпочитают использовать U-образные блоки или блоки с выбивными балками, которые обеспечивают два различных варианта установки арматуры в полевых условиях. Части добавленных лямок или выбивных панелей удаляются во время строительства, чтобы вставить горизонтальные арматурные стержни.

  • U-образный блок:  В этом случае блок имеет форму буквы U с вырезом сбоку или снизу. Основная функция этой выемки — обеспечить размещение как вертикальной, так и горизонтальной арматуры. Высота поперечного полотна существенно уменьшена, что обеспечивает доступ к балке.
  • Выбивка:  В блоках выбивных балок панели снимаются с помощью молотка или киянки. Эти панели сконструированы таким образом, чтобы их можно было легко снять в полевых условиях и оставить место для прохода стержня через блок.

Одним из ключевых преимуществ блоков соединительных балок CMU является то, что они могут объединять два разных типа армирования. Как горизонтальное, так и вертикальное армирование легко реализовать в блоке связующей балки. Блоки перемычки сплошные снизу, поэтому они не могут принимать вертикальные арматурные балки. Этот фактор означает, что любое приложение, требующее как вертикального армирования, так и горизонтального армирования, должно использовать блоки соединительных балок вместо блоков перемычек.

Блоки соединительных балок также могут иметь «двойные» сердцевины, в которых есть два углубления, образующие букву «W». Конструкция позволяет размещать арматурные балки более равномерно. Усиление швов может также потребоваться в стене с соединительными балками, если балки находятся далеко друг от друга. Армирование швов, по сути, представляет собой лестницу из оцинкованной проволоки, которая совпадает с отверстиями в CMU и помогает уменьшить воздействие стресса от усадки.

Раствор или бетон обычно покрывают стальные арматурные стержни, которые удерживаются на месте с помощью сетчатых или тканевых вставок. Сталь, используемая в стержнях, должна соответствовать стандартам ASTM, поэтому арматура класса 60 является популярным выбором.

Блоки балочных перекрытий CMU обычно изготавливаются из бетона, представляющего собой комбинацию цемента, воды и крупного заполнителя, такого как камень или песок. Прочность бетона на сжатие или то, насколько хорошо он выдерживает давление, варьируется от 1000 до 5000 фунтов на квадратный дюйм в зависимости от нескольких факторов, таких как тип бетона, раствор и ориентация кирпичей. Что сводится к тому, что это очень прочный материал.

Связующая балка помогает улучшить устойчивость стены к нагрузкам сдвига или весу, вызывающему напряжение сдвига. Касательное напряжение — это скользящее давление, возникающее перпендикулярно стандартному напряжению, например, сила тяжести, действующая на стену. Связующая балка помогает сделать стену менее похожей на набор блоков и больше похожей на единую связную структуру, поэтому блоки с меньшей вероятностью «соскользнут» друг с друга от напряжения. Все элементы стены более тщательно интегрированы, обеспечивая прочность и устойчивость к таким проблемам, как ветер, сейсмическая активность и растрескивание. Связующие балки обычно имеют высоту в один ряд.

Блок перемычки

Блок перемычки CMU выполняет ту же функцию, что и блоки балок, являющиеся ключевым конструктивным элементом многих зданий. Блоки перемычки объединяются для создания балок перемычки. Эти балки поддерживают конструкцию, передавая нагрузки сверху балки на стены по обе стороны от проема. Они также сборные и изготовлены из предварительно напряженного бетона. Кладочные перемычки по размеру аналогичны традиционным КМУ, за исключением того, что они имеют U-образную форму со сплошным дном. Форма является источником наиболее существенной разницы между блоками перемычек и блоками перемычек. Перемычки нельзя использовать с вертикальным армированием. Их следует использовать только для стен, которые не нуждаются в такой структурной поддержке.

Перемычки и перемычки изготавливаются из различных материалов, в том числе:

  • Древесина: Хотя древесина может быть дороже других материалов, она часто используется там, где она легкодоступна. Одним из недостатков древесины является то, что она не особенно прочная и не огнестойкая.
  • Камень:  Камень также чаще встречается в районах, где его много. Это может быть дорого в тех областях, где это не всегда доступно. Он используется в основном с каменными конструкциями и не выдерживает большой поперечной нагрузки, возникающей из-за изгиба.
  • Железобетон:  Железобетон — это тот же материал, который используется в блоках связующих балок. Он невероятно распространен благодаря своей прочности, огнестойкости, долговечности и универсальности. Перемычка из бетонных блоков также очень экономична, поскольку ее относительно просто построить и приобрести в виде сборных блоков. Основным недостатком бетона является его слабость к растягивающим напряжениям, поэтому мы армируем его стальными стержнями.
  • Кирпич:  Кирпичные перемычки обычно подходят только для легких нагрузок и небольших отверстий не более 90 см.
  • Армированный кирпич:  Для больших нагрузок в конструкции армированного кирпича используются стержни из мягкой стали. Швы заполняются бетоном, а эти кирпичи огнеупорны и долговечны.
  • Сталь:  Стальные перемычки подходят для больших нагрузок и широких проемов, они популярны в кирпичном строительстве. Здесь важна глубина перемычки, так как может потребоваться использование секций швеллера или стальных балок.

Выбор материала обычно зависит от нескольких факторов, включая наличие определенных веществ, конструкционные потребности здания и стоимость материалов. Например, древесина и камень относительно дороги и более распространены в определенных областях, в то время как железобетон доступен по цене и может быть адаптирован практически к любому размеру или форме, поскольку производители изготавливают их с помощью форм. Бетон, кирпич и сталь обычно более доступны, чем другие варианты. Если перемычка сделана из кирпича или дерева, ее можно назвать перемычкой.

Чаще всего перемычки используются над дверями, окнами и каминами. Они создают несущий элемент, который может быть функциональным, декоративным или и тем, и другим. Декоративные блоки могут быть покрыты резьбой, чтобы достать до дверного проема, и присутствуют в культурах по всему миру.

Блоки перемычки CMU имеют U-образную форму, как и блоки перемычек, но они не имеют выбивных панелей или сетчатых частей, которые необходимо удалить строителю. Нижняя часть этих блоков является постоянной. Горизонтальные арматурные стержни можно разместить в форме «U», а пространство заполнить раствором и цементом. Существенным недостатком перемычек является то, что их нельзя комбинировать с вертикальной арматурой, проходящей через конструкцию, из-за сплошного дна. Блоки перемычки нельзя использовать в приложениях, требующих такого усиления, поскольку они не предлагают такой встроенной поддержки.

Иногда блоки перемычки используются как часть непрерывной соединительной балки вдоль нижней части стены. Для такого использования основание должно быть покрыто сеткой, чтобы затирка оставалась на месте.

Что такое перемычки?

Перемычки представляют собой горизонтальные конструктивные элементы, которые проходят через проем в здании, такой как окно или дверной проем. Их также можно назвать балками или коллекторами, в зависимости от площади и используемых материалов. Эти материалы включают цемент, заполнители, цементный раствор, раствор и стальные арматурные стержни, которые должны соответствовать международным стандартам ASTM. Часто перемычки служат не только для структурной поддержки, но и для украшения. Конструктивно они помогают распределить вес груза над ними по боковинам проема. В декоративном отношении они обеспечивают идеальное место для произведений искусства и резьбы, создавая фокус над дверью.

Эта резьба — одна из причин, по которой перемычки встречаются на протяжении всей истории архитектуры. Они существовали на протяжении веков как декоративные, так и функциональные элементы. В Сокровищнице Атрея в Микенах, Греция, построенной около 1350 г. до н.э., присутствуют перемычки весом более 100 тонн. Египетские, буддийские и майяские строители использовали перемычки с богато украшенной резьбой во многих своих важных зданиях. В дополнение к их широкому историческому использованию, в наши дни бетонные перемычки могут даже помочь в радиационной защите в медицинских учреждениях. Их области применения достаточно универсальны.

Некоторые нагрузки, которые могут выдерживать перемычки, включают:

  • Равномерные нагрузки, при которых вес равномерно распределяется по пролету.
  • Треугольные нагрузки, при которых на середину пролета приходится наибольший вес.
  • Сосредоточенные нагрузки, при которых более тяжелые секции могут располагаться среди легких секций.
  • Равномерные нагрузки, действующие на часть пролета, где только часть пролета воспринимает вес, но он равномерно распределен по этой площади.

При расчете потребности в перемычке могут учитываться два типа нагрузок, оба из которых определяются гравитационными напряжениями. Это мертвые грузы и живые грузы. Постоянные нагрузки — это постоянные нагрузки, которые составляют вес конструкции, такой как стены, потолки и крыши. Текущие нагрузки более гибкие и могут колебаться. Вес людей, мебели и погодные условия, такие как снег или дождь, заполняющие желоба, могут повлиять на временные нагрузки. Оба типа могут влиять на вес, который помогает перераспределить перемычка.

Некоторые конструкции могут распределять нагрузки таким образом, что они не действуют на перемычку. Это выгибание происходит в зависимости от того, сколько каменной кладки окружает перемычку. Для этого должны присутствовать несколько характеристик, в том числе высота стены не менее 8 дюймов над аркой и достаточная высота над перемычкой, чтобы сформировать треугольник под углом 45 градусов. Этот дизайн меняет то, как перемычка выдерживает вес и как необходимо выполнять расчеты.

Перемычка с изгибом должна учитывать вес перемычки, вес стены и сосредоточенную нагрузку. Без арочного эффекта необходимо учитывать вес перемычки, вес стены, нагрузки на крышу и пол и сосредоточенные нагрузки. По сути, арочная перемычка может помочь свести на нет часть веса конструкции, потенциально требуя меньше материалов и создавая более прочную конструкцию.

При изготовлении из стали вместо бетона перемычки могут иметь немного другую форму. Стальные перемычки могут иметь тавровое сечение или швеллеры с опорными плитами, среди прочего. Бетонные перемычки должны поддерживаться подпорками до тех пор, пока раствор не схватится, но стальные перемычки не требуют этого шага. Они должны быть соответствующим образом защищены от огня и могут мешать стальным косякам в железобетонных конструкциях. Уникальные характеристики связаны с различными строительными материалами как для перемычки, так и для остальной части конструкции, поэтому перемычки не подходят для всех.

Контроль потока цементного раствора в связующих балках

При возведении стены из связующих балок или перемычек цементный раствор обычно используется для заполнения блоков и удержания арматуры на месте. В перемычных блоках дно закрыто, поэтому затирка остается на месте без дополнительных усилий. Блоки скрепления балок, с другой стороны, открыты, поэтому любой раствор, залитый в блок, будет стекать в ячейки под ним. Во многих проектах поток раствора не работает должным образом.

В большинстве зданий используются связующие балки, которые лишь частично заливаются раствором с помощью металлической или пластиковой сетки. Сетка размещается в стыке непосредственно под балкой и для контроля потока раствора в связующих балках. Мелкость сетки препятствует прохождению через нее большей части цементного раствора. Обычно затирку наносят на любую ячейку без вертикального армирования. Блокируя цементный раствор, можно заполнить горизонтальную балку, не заполняя все вертикальные ячейки.

На пересечении вертикальной и горизонтальной арматуры ячейка может стать довольно занятой. Использование минимального количества стали помогает раствору течь и схватываться должным образом, а L-образные стержни также помогают сохранять целостность углов здания. Между компенсационными швами и контрольными швами соединительная балка обычно не требуется. Однако диафрагмы перекрытий могут выиграть от непрерывного армирования.

Найдите дилера для ваших потребностей в блоках CMU

Когда дело доходит до выбора правильных блоков CMU для вашего проекта, вам нужно знать различия между блоками перемычек и перемычками. Блоки связующих балок обычно используются вдоль стены, а перемычки закрываются проемом, например, дверью или окном.
