пошаговая инструкция как сделать своими руками

Фундаментная конструкция любого сооружения считается его основной частью. Вы можете возвести качественные стены, правильно устроить кровельное перекрытие, но отклонения, допущенные при заливке основания, станут причиной начала разрушительных процессов. Отсюда напрашивается вывод, что строить фундамент следует с соблюдением всех технологических приемов. Многие застройщики не понимают, есть ли необходимость в обустройстве влагозащитного и теплоизоляционного слоя. Назревает вопрос – необходима ли подушка под фундамент, из какого материала ее следует уложить.

Зачем нужна подушка под фундамент

Многим известно, возведенная с нарушениями фундаментная основа создает невозможные условия для проживания. Стены начинают покрываться трещинами, блоки окон и дверей перекашиваются, в помещениях появляются сквозняки.

Следовательно, должны соблюдаться правила устройства, и одно из них – это подушка под фундамент. Данная конструкция несущего характера способствует оптимальному перераспределению нагрузочных воздействий от объекта, исключает явление проседания. Кроме того, подушкой для фундамента удается приподнять низ опорной конструкции по отношению к уровню подземных вод.

Чаще всего искусственное основание устраивается из песка. Не стоит путать подушку с обычной песчаной подготовкой, слой которой гораздо тоньше. Устройство подушки под фундамент выполняется с целью улучшения слабой или просадочной почвы, чтобы заменить пучинистый грунтовый состав на непучинистый непосредственно под фундаментной конструкцией. Размерные параметры и формы подушки определяются с учетом имеющихся особенностей.

Рассмотрим необходимость обустройства подушки на примере слоя, сформированного из песка. Она исполняет следующие функции:

• выравнивание. Это основное предназначение правильной подушки для фундамента, так как с ее помощью выравнивается дно фундаментной траншеи или котлована. Подушку в обязательном порядке насыпают под плитный фундамент или под основание из фбс, то есть под все сборные конструкции. Довольно часто дно котлована после строительной техники имеет неровности, которые с целью экономии денег выравниваются именно песком;

• перераспределение нагрузочных воздействий. Многие специалисты уверяют, что подушка способна распределять нагрузку. Только куда? Дело в том, что нагрузочные усилия распределяются равномерно в любом случае – с подушкой или без нее. Считается, что песчаное основание уменьшает давление на почвенный состав и защищает от возможных подвижек грунта, компенсируя их;
• функции дренажа. Если насыпать под плиты фундамента песчаную подушку толщиной в тридцать сантиметров, в грунте разрушатся капиллярные связи, и вода в фундамент не поступает;
• защита от зимнего пучения. Песок прекрасно отводит воду, и им лучше всего заменять пучинистые грунты, чтобы придать конструкции фундамента стабильную устойчивость. Только помните, что технология предусматривает устройство дренажа, чтобы вода, накапливающаяся в песке, не усугубляла ситуацию.

Теперь вы знаете, зачем нужна подушка под фундамент.

Виды подушек

Подушка под фундамент цокольного этажа считается своеобразной прослойкой, разделяющей грунтовый состав и основание сооружения. Чтобы выбрать правильный материал и устроить подушку своими руками, необходимо не только изучить пошаговую инструкцию выполнения работ, но и уточнить особенности почвенного состава на площадке, определить предполагаемую нагрузку.

Для устройства подушки используют песок, щебенку, бетонный раствор.

Из песка

Этот строительный материал считается наиболее доступным и применяется в случаях, когда для строительства выделен небольшой бюджет. Песок отличается определенными свойствами, позволяющими использовать его для проведения подобных работ:

• подушка из песка устраивается под столбчатый фундамент, возводимый под одноэтажное сооружение;
• если объект возводится из легких материалов, или уровень грунтовых вод достаточно глубокий.

Для сооружения используется крупнозернистый песок, применение материала с мелкими фракциями запрещается.

При выполнении работ обратите внимание на определенные моменты:

• песчаная поверхность должна получиться максимально ровной;
• насыпной материал тщательно трамбуется;
• оптимальная высота подушки – двадцать – сорок сантиметров.

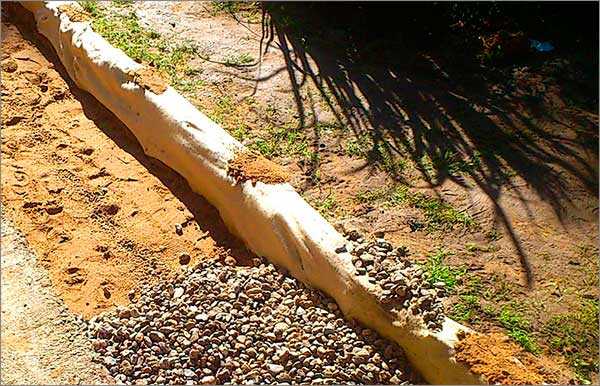

Из гравия

По слабому грунтовому составу один песок оказывается малоэффективным, и площадка усиливается гравием. Этот вариант подготовки не позволяет фундаменту давать усадку.

Подушка из пгс выгодно отличается от предыдущего варианта, как более прочное и выносливое основание, потому что основным компонентом является гравий.

Как делается такое основание? Перед засыпкой щебенки под монолитную плиту фундамента, дно траншеи выстилается речным крупнофракционным песком, который разравнивается и уплотняется. После этого насыпается щебенка до двадцати – двадцати пяти сантиметров высотой. Все уплотняется, чтобы исключить образование пустотных участков.

Гравийная подушка отлично подходит для строительства фундаментов частных домов.

Песчано-гравийная

Если вами выбран этот вариант подушки под фундаментную конструкцию для дома, предстоит выполнить следующие работы:

• котлован или траншея по дну прокладываются бутом, диаметр которого не должен превышать пятнадцати сантиметров. Если глубина котлована позволяет, и вы предполагаете, что нагрузка от объекта будет существенной, бут разрешается уложить в два слоя;
• насыпается слой гравия высотой до десяти – двадцати сантиметров;
• после этого устраивается прослойка из песка, чтобы укрыть гравий;
• все обильно увлажняется;
• в случае необходимости песок разрешается добавить и снова пролить водой, пока поверхность не будет представлять песчаную корку;
• участок трамбуется и снова поливается.

Такой вариант подушки рекомендован к устройству на глинистой почве. Она не пропускает влагу, защищает от грунтовых вод, но не отменяет необходимость обустройства гидроизоляции.

Подушка такого типа устраивается под хозяйственные постройки, для бани или гаражного помещения.

Бетонная

Такой вариант монолитной основы является наиболее прочным. К сожалению, из-за высокой стоимости материалов и работ, заливка бетонной подушки фундамента применяется редко.

Как правильно залить такую подушку? Технология устройства отличается определенными сложностями:

• на площадке вынимается лишний грунт;
• проводится подсыпка, устраивается гидроизоляционный слой;
• укладывается бетонный раствор высотой до одного сантиметра;
• по проектной схеме устраивается армирование;
• заливается бетонная смесь, трамбуется.

Второй способ устройства бетонной подушки – установка железобетонных блоков стандартных размеров, изготовленных в заводских условиях.

Как сделать такую подушку под фундамент? Необходимо выровнять грунт, уложить полуметровый слой песка, установить блоки.

Достоинства и недостатки различных видов подушек под фундамент

Что такое подушка под фундамент, нужна ли она в принципе, мы выяснили. Теперь предлагаем рассмотреть преимущества того или иного варианта.

Самыми доступными стройматериалами считаются щебенка и песок, поэтому их используют часто. Отличаясь низкой стоимостью, они отлично подходят для закладки подушки под свайный или другой фундамент. Кроме стоимости, основание дает некоторые преимущества:

• все работы выполняются своими силами, помощь специалистов не требуется;
• оба материала отличаются низким показателем тепловой проводимости, что помогает сохранять тепло в помещениях. Некоторые застройщики даже не устраивают теплоизоляцию на пенополистироле, ограничиваясь насыпным слоем из шлака;
• основа получается надежной и плотной, и эти качества передаются всему фундаменту;
• слой песка и щебня равномерно перераспределяет нагрузочное воздействие;
• если залить фундамент без такой подушки на торфе, его будет подтапливать влага, находящаяся в грунтовом составе.

Считается, что песок прекрасно отводит воду, не позволяя ей попадать в шовные участки фундаментного основания. При пучениях грунта насыпная песчаная подушка под фундамент работает вместо амортизатора.

Максимальной надежностью и высоким показателем прочности отличается монолитная плита. Многие утверждают, что ее можно устраивать без «разделительной» подушки. Мнение ошибочное, потому что промежуточная подушка, как и в свайном фундаменте, в этом случае необходима, ведь с ее наличием конструкция исполняет возложенные на нее функции безукоризненно. Обустройство подразумевает значительные финансовые расходы, которые полностью оправдываются за счет дальнейшей эксплуатации.

Общие правила устройства фундаментной подушки

Для чего необходим этот элемент, мы выяснили. Теперь рассмотрим основные правила строительства, с чего следует начать, чтобы возвести надежную основу для несущей конструкции.

Укладка материалов выполняется послойно, с периодическим уплотнением. Для ручной трамбовки устраивают слои в пять – десять сантиметров, при использовании виброплит этот показатель на пять сантиметров увеличивается.

Многих интересует вопрос, зачем закладывать подушку под всем фундаментныам основанием. Данная мера позволит обеспечить равномерность осадки здания.

Размеры ширины подушек по отношению к аналогичному значению ленточного фундамента делаются больше на тридцать сантиметров.

betonov.com

виды и особенности, инструкция по укладке, правила выбора

Фундамент можно по праву считать самой главной частью строения, поскольку от качества кладки этой части целиком и полностью зависит срок эксплуатации строения. Вот почему при укладке этой части дома нужно быть особо внимательными, не экономить на стройматериалах, а также четкой соблюдать технологию выполнения работ. А для дополнительной уверенности подушка для фундамента тоже обязана быть выполнена по всем правилам.

Назначение подушки для фундамента

Если во время кладки фундамента не соблюдать нормы и правила, это может привести к серьезным последствиям: здание достаточно быстро придет в непригодность и жить в нем будет просто невозможно, поскольку на стенах периодически будут появляться трещины, косить оконные рамы и двери, что приведет к постоянным сквознякам. Вот почему качеству основания необходимо уделять особое внимание.

Одним из главных правил является наличие подложки под фундамент, которая является гарантом прочной и надежной любого дома. Она помогает создать нормальную нагрузку, которая приходится на нижнюю часть самого фундамента. Такое решение будет весьма уместным в случае необходимости поднять базу относительно уровня расположения грунтовых вод. Еще одним аргументов в пользу ее использования является отсутствие точек соприкосновения самого фундамента с объектами, которые могут стать причиной деформации базиса.

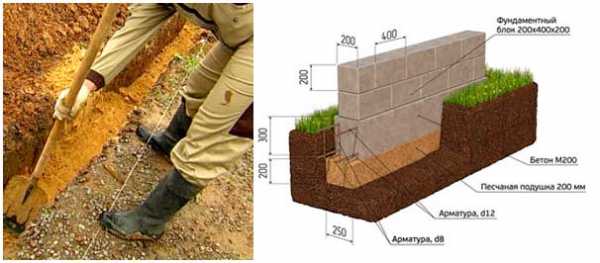

Работы по песчаной подушке

Виды фундаментных подушек

На сегодняшний день существует три основных вида таких подушек:

• песчаная;
• гравийная;
• монолитная бетонная.

Последний вид подложки используют в тех ситуациях, когда требуется расширить стенки фундамента или же сделать армированный пояс под блоки ФБС.

При выборе определенного типа рекомендуется учитывать некоторые факторы:

• уровень грунтовых вод;
• климатические условия;
• вид грунта;
• количество этажей в строении;
• используемые стройматериалы.

А размеры подушек полностью зависят от размеров здания, которое вы будете возводить.

Особенности монтажа песчаного базиса

Для укладки этой подложки своими руками именно такая является самым простым, а главное дешевым способом. Несмотря на дешевизну материалов, данная конструкция отлично справляется с возложенными на нее задачами. Преимуществ у нее огромное количество. Среди них:

Устройство подушки под фундамент

• устойчивость к воздействию грунтовых вод;
• обеспечение оптимальной нагрузки на фундамент, которая никоим образом не превышает допустимую норму.

Можно столкнуться с ситуацией, когда в яме находится грунт, который применять для строительства никак нельзя. Для решения проблемы эту почву нужно заменить на песок, и уже после этого выкладывать фундамент на песчаной подушке. Для обустройства необходимо выбирать крупный песок, мелкий же для этих целей не подойдет, поскольку в итоге может дать большую «усадку».

Также нужно четко соблюдать толщину подложки. В случае с этим стройматериалом, толщина подушки должна быть около 25 см, в зависимости от уровня грунтовых вод. Чем они ближе к поверхности, тем толще должна быть подложка. Для установки рекомендуется все действия выполнять в следующем порядке:

1. Заменив почву на песок, его нужно хорошо выровнять и утрамбовать. Утрамбовывают его с помощью виброплиты. Желательно стараться достичь идеально ровной плоскости, без ям и возвышенностей. Во время этого процесса материал периодически нужно смачивать.
2. После укладки требуется проверить качество выполненной работы. Если после того, как человек прошелся по песчаной поверхности, остались следы, значит, материал недостаточно утрамбован.
3. Проверка горизонтальной ровности плоскости проводятся с использованием строительного уровня. Данный шаг ни в коем случае нельзя упускать.

Увеличить практические функции песчаной подложки поможет слой рубероида, который укладывается между почвой и песком для предотвращения смешивания этих веществ.

Монтаж основания с подушкой

Особенности монтажа щебеночной поверхности

Другое название гравийная. Про щебеночную подушку можно сказать, что она более прочная в сравнении с песчаной, поскольку основным стройматериалом, который в данном случае используется, является гравий или щебенка. Для того, чтоб самостоятельно оборудовать такую подложку, требуется выполнить следующие действия:

1. Подготовка базиса. Данная процедура заключается в подготовке поверхности с применением более мелкого материала. Чаще всего для этих целей берут речной песок. Его укладывают толщиной около 15 см, тщательно равняют и утрамбовывают. Этот процесс напоминает устройство подушки из песка.
2. На слой песка укладывается слой гравия или щебенки. Толщина этого слоя должна быть как минимум 25 см.
3. Щебенку разровнять и утрамбовать. Особое внимание нужно уделять расстоянию между камушками, оно должно быть минимальным. Так же, как и во время укладки песчаной подушки, процедура утрамбовки проводится с помощью виброплиты.
4. Проверить уровень подкладки, он должен полностью совпадать с нулевой отметкой, которая соответствует началу стройки самого фундамента.

Гравийную подложку можно использовать независимо от типа загородного дома, размер и этажность тут не играет роли. А сам строительный материал дома не учитывается.

Особенности укладки песчано-гравийной подушки

В некоторых случаях рекомендуется совместить два вида фундаментных подушек. Основное правило для такого вида – применять крупного песка, мелкий специальный или пылеватый материал для этого категорически не подходит.

Такая подушка под ленточный фундамент используется в том случае, если грунт, на котором планируется возведение дома, непригоден на стройки. Именно послойное расположение этих материалов позволяет добиться минимальной усадки, а также устойчивости фундамента, независимо от размера дома и использованных стройматериалов. Для больших домов рекомендуется просто гравийный слой тщательно утрамбовать.

Этот тип выполняет несколько функций:

• в первую очередь это отвод воды. Под основанием любого фундамента может скапливаться влага, которая впоследствии может привести к разрушению строения. Однако применение песка и гравия может предотвратить этот процесс и значительно уменьшить возможное воздействие влаги;
• распределение нагрузки равномерно. Такая подложка может равномерно распределить внешнее давление, которое оказывает базис здания на почву и в несколько раз увеличить сопротивление самого фундамента, что приводит в выравниванию последнего.

Особенности монтажа бетонной подушки

Использование бетона для укладки основы допускается. Именно этот специальный материал может обеспечить достаточно прочную фундаментную базу, который прослужат очень долго. Единственный недостаток выбора этого материала – его цена. По сравнению с песком и гравием заливка подушки из бетона обойдется вам дорого.

Для обустройства такой основы необходимо выполнить следующие действия:

1. Подготовка грунта. Несмотря на то, что работа будет проводиться с бетоном, технология требует тщательной подготовки грунта. Почву нужно как следует разровнять, покрыть щебнем толщиной не менее 10 см. Гравий также желательно тщательно утрамбовать. Для этого используйте все ту же виброплиту.
2. По периметру подложки необходимо смонтировать деревянную опалубку. Следует четко выбирать высоту опалубки, которая должно соответствовать толщине будущего бетонного слоя не более 30 см. Верхняя плоскость должна соотносится с нулевой пометкой, с которой и будет начинаться строительство фундамента.

   Устройство бетонной подушки

3. Не лишним будет проведение армирования этого основания. Это поможет добиться более высокой прочности, надежности и срока эксплуатации. Для этой процедуры вам понадобится металлические пруты. Диаметр лучше выбрать от 8 до 12 мм.
4. Непосредственно заливка основы. Марка бетона выбирается в полном соответствии с предполагаемым весом здания.
5. В конце всю конструкцию необходимо тщательно утрамбовать. Однако для этих целей виброплита уже не подойдет. Лучше воспользоваться глубинным строительным выбиратором.

Монолитная подушка фундамента явно выигрывает у своих конкурентов. Она более надежная, прочная и отличается длительным сроком эксплуатации. Именно ее можно выбирать как для высоких зданий, так и для компактных частных домов.

Правила выбора вида фундаментной подушки

При выборе специального материала для установки фундаментной подложки, нужно учитывать некоторые факторы. В первую очередь, это высота здания, количество этажей, которое вы планируете. Чем выше строение, тем больше его вес, а соответственно фундамент должен быть прочней. Для высоких и тяжелых зданий лучше монтировать бетонную подушку.

На выбор материала для базы влияет и выбранный строительный материал. Так, использование пеноблоков позволяет выбирать для ее установки песок.

Если в доме планируется обустройство подвала, то желательно изготовление связи основания с фундаментом. Для этого рекомендуется применять вертикальную установку арматуры во время заливки бетонной основы. И для этой цели подойдет профилированное соединение.

Не стоит также забывать про гидроизоляционный слой, который должен быть расположен на самой подложке. Особенно это касается песчаной базы.

Не стоит экономить денежные средства и время для установки фундаментного основания. Несмотря на то, какой материал для строительства своего дома вы выбрали, подушка для фундамента обязана быть. Фундамент считается основой дома, а подушка является основой фундаменты. Главное в данном процессе – это следить за тем, чтобы четко соблюдалась инструкция выкладки различного типа подушек, и тогда ваш дом прослужит долгие годы.

nafundamente.ru

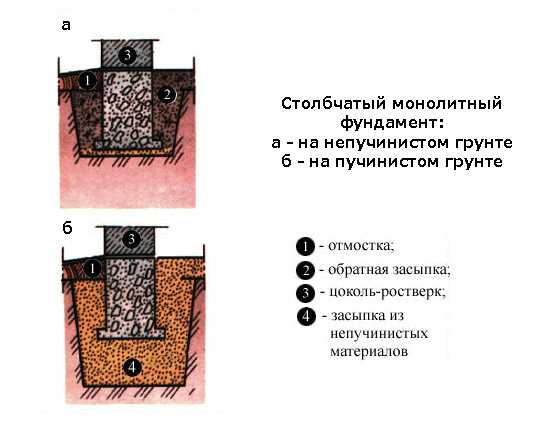

Подушка столбчатого фундамента

В любой из конструкций фундаментов устойчивость и долговечность опорной системы и, конечно, самого здания на 50% зависят от качества обустройства подушки, на которую, собственно, и опираются элементы фундаментной системы. И чем выше опора и меньше ее сечение, тем сильнее влияние качества отсыпки под подошвой. Для столбчатого фундамента, как ни для какого другого, очень важно сделать опорную площадку прочной и малочувствительной к воздействию влаги и мороза.

Как и чем отсыпать основание столбчатого фундамента

Технология постройки столбчатой системы должна обеспечить несколько основных условий нормального существования и работы столбчатых опор:

• Равномерное перераспределение нагрузки от веса здания на пласты грунта, удерживающего столбчатые блоки и опоры. Устройство подушки должно обеспечить выравнивание или своего рода растекание напряжений по всей площади бетонной пятки опоры. Таким образом, исключаются местные сколы бетонной поверхности и условия для развития трещин;
• При правильном устройстве подушки подсыпочный слой позволяет эффективно удалять влагу из окружающего опору грунта, что крайне важно для предупреждения возникновения эффекта пучения и выдавливания блоков на поверхность;
• Увеличивать несущую способность опорных пластов за счет уплотнения структуры породы.

Важно! Даже относительно несущественные ошибки при обустройстве подушки приводят к выходу из строя как минимум четверти несущих блоков фундамента.

Обустройство подушки для различных вариантов столбчатого фундамента

Конструкция столбчатого фундамента предусматривает изготовление опор относительно небольшого удлинения. Наиболее длинные опорные элементы изготавливают для глубокого залегания, в среднем на 1-1,2 метра. Отношение ширины к длине такой опоры по параметрам примерно соответствует параметрам свайного фундамента. Такие столбы имеют очень небольшую опорную поверхность пятки, но зато из-за глубокого погружения в грунт менее чувствительны к боковой нагрузке, чем мелкозаглубленные и незаглубленные опоры.

Столбы подобной конструкции чаще всего используют на твердых обломочных и песчаных грунтах. Чтобы опору не выдавило на поверхность, достаточно выполнить песчаную подушку толщиной не менее 15 см и плиту уширения в основании столба. Столбчатый фундамент на песчаной подушке способен успешно противостоять пучению и промерзанию грунта.

Чаще всего столбчатые фундаменты изготавливают из бетонных блоков ФБС. В этом случае грунт просто освобождается от остатков растительности, дерна, корней, отсыпается подушка под блок на ширину опоры и последовательно трамбуется вибростанком. В теории большого веса бетонного блока должно быть достаточно, чтобы зафиксировать опору на месте. В качестве обязательного условия является выполнение уклонов и водоотводящих желобов. Поверхность грунта между такими опорами заполняется песком, перемешанным с мелким гравием. Дождевая и талая вода может смывать часть отсыпанного слоя песчаной подушки, поэтому до завершения строительства песок вокруг столбчатых опор необходимо подсыпать и подтрамбовывать.

По завершению строительства дома, обустройства системы водоотвода, утепления и навешивания забирок фундамента незаглубленные опоры практически не страдают от пучения и вымывания основы подушки.

Самым распространенным в частном домостроении является мелкозаглубленный столбчатый фундамент. В этом случае бетонные столбы устанавливаются на подушку в грунте на глубину до полуметра. Такая конструкция получается дешевле, чем в случае использования столбчатых опор глубокого погружения, и намного устойчивее, чем схема на незаглубленных столбах. Но именно эта схема столбчатого фундамента оказалась наиболее чувствительной к качеству подготовленной опорной площадки.

Обустройство опорной подушки столбчатого фундамента

Специалисты рекомендуют, независимо от конструкции и глубины установки опор столбчатого фундамента, изготавливать опорную подушку с учетом следующих требований:

1. Обеспечить максимальное отведение поверхностных и грунтовых вод;
2. Подушку под опору выполнять толщиной не менее 30-40 см из песка, бутового камня и щебня;
3. Независимо от характеристик пучения грунта выполнять обработку засыпки и непосредственно подушки строго в соответствии с технологией уплотнения;
4. Выполнять утепление фундамента.

Таким образом, при правильно построенной подушке, эффективном отведении воды и даже небольшом уровне теплоизоляции столбчатый фундамент будет сохранять несущую способность при любой температуре окружающей среды.

Особенности подушки под литую опору мелкозаглубленного фундамента

К недостаткам данного типа фундаментных систем относится тот факт, что столб или опора мелкозаглубленного фундамента устанавливается в грунт на очень небольшую глубину, 30-50 см. В этом смысле опорная система по своим функциям и характеристикам очень схожа с мелкозаглубленным ленточным фундаментом. В обоих случаях поверхностный слой грунта фиксирует опорную часть фундамента и делает всю конструкцию максимально жестокой при наименьших затратах бетона и арматуры. Если уровень грунтовых вод невысок, и нет включений глины, основание под фундамент можно изготовить обычной отсыпкой из гравия.

Но так же, как и мелкозаглубленная лента, столбчатый вариант способен выдерживать нагрузку от веса здания только в условиях отсутствия воды в грунте и при очень мощной и жесткой подушке. В данном случае устройство подушки выполняется в следующем порядке:

1. Откапывается мини котлован на глубину не менее метра;
2. В донной части рекомендуется уложить дренажную трубу, или же выполнить дренаж всего участка на глубину не менее 60-70 см, это позволит эффективно сушить подушку и предупреждать возможное заиливание песка, используемого при ее строительстве;
3. На дно котлована отсыпается небольшое количество крупного щебня или бутового камня, слой должен составлять не более 2-3 см. Первый и последующие слои, уложенные в подушку опор, необходимо очень тщательно трамбовать электрической или механической трамбовкой;
4. Общий слой щебня должен составлять не менее 20 см. Далее в основание подушки отсыпается более мелкая фракция, 15-20 мм, и тоже тщательно утрамбовывается. На поверхность гравия укладывается слой геотекстиля и отсыпается тонким слоем смеси из щебеночного отсева и крупного песка.

Если грунт имеет большое количество включений из глинистых конкреций и суглинков, поверх песчаного слоя подушки можно уложить дополнительный слой мелкой щебенки и тоже тщательно утрамбовать в течение 10-15 минут.

Размеры подушки под опору должны быть вдвое больше сечения опоры столбчатого фундамента. Если выступающая над грунтом часть опоры столбчатого фундамента по высоте больше, чем два диаметра столба, рекомендуется подошву опорного элемента забетонировать на ширину всей подушки и армировать металлической сеткой.

Часть бетонного раствора при заливке опалубки проникает в тело подушки и схватывается с гравием. В таком случае получается отлитый из бетона опорный элемент, стоящий на подушке, обладающей высоким сопротивлением, несущей характеристикой и минимальной усадкой. После отливки подошва столбчатой опоры полностью повторяет поверхность подушки, благодаря чему нагрузка распределяется максимально равномерно.

После удаления опалубки и нанесения гидроизоляции пространство между бетонным телом опоры и стенками котлована необходимо заполнить засыпкой из песка, глины и гравия. В нижнюю часть котлована отсыпается смесь песка и глины, далее слой керамзита, и верхний слой состоит из песка, глины и гравия.

Обустройство подушки под фундаментные блоки

Зачастую при изготовлении столбчатого фундамента опоры не отливаются из армированного бетона, а выкладываются из готовых бетонных блоков или кирпича. Для незаглубленных вариантов процедура обустройства подушки во многом схожа с технологией, приведенной выше, с той только разницей, что верхний слой подушки выполняется не из гравия, а из смеси крупного гравийного песка и скального отсева. Нижний слой толщиной в 10 см отсыпается из некрупной щебенки 20-30 мм в вырезанном по месту установки опоры углублении, слой тщательно утрамбовывается, укладывается геотекстиль и засыпается слоем смеси из песка и отсева. Перед установкой бетонного блока опоры верхний слой тщательно выравнивается по горизонту. Такого рода опоры необходимо дополнять бетонной отмосткой на ширину не менее толщины подушки.

Основные проблемы с использованием подушки столбчатого фундамента

Относительная внешняя простота построения столбчатого фундамента в некоторых случаях становится причиной нарушения технологии обустройства столбов и опорной подушки.

Случай первый.

Зачастую очень толстые и мощные опоры прекрасно выдерживают огромное давление, но только, если нагрузка на столб направлена строго по вертикали. Появление небольшого горизонтального усилия приводит к перераспределению нагрузки, передаваемой от бетонной подошвы на поверхность подушки. Край бетонного блока начинает деформировать основу из песка и щебенку, опора начинает проворачиваться и в конечном итоге опрокидывается.

Причиной подобной ситуации является низкая твердость отсыпанной подушки и неправильно распределенный вес на столбчатую конструкцию. Вместо уплотненного грунта, нескольких слоев щебенки и очень тонкого, всего в 2-3 см слоя песка, зачастую поверхность под опору просто отсыпается щебенкой и слоем песка. Со временем основная часть грунта уплотняется, выдавливается и вымывается водой из-под краевых зон столба. В результате вместо распределенного по подошве давления возникает точечное, сосредоточенное в центре, или еще хуже, смещенное к краю столбчатого элемента усилие. В этом случае опрокидывание – только вопрос времени.

Случай второй.

Еще одной распространенной ошибкой является использование при обустройстве подушки избыточного количества песка, зачастую даже без щебенки, при очень высокой грунтовой воде и отсутствии дренажа. Более дефицитную щебенку заменяют толстенным, до 60-70 см толщиной слоем песка, набранного из ближайшей ямы, часто с включениями глины и остатками плодородного слоя.

В таких условиях,даже без нагрузки, столбчатый элемент фундамента способен просесть и отклониться от вертикального положения, независимо от глубины заделки в грунт. Чаще всего эффект проявляется при сезонном подъеме воды в почве

Попытки усилить подушку фундамента отсыпкой дополнительного количества песка и выравниванием столбчатой опоры дают временный результат, и в дальнейшем ситуация повторяется. Спасти столб можно только переделкой подушки и установкой скважинного дренажа. В этом случае из котлована пробивается канал или скважина к дренажной трубе, отсыпается крупная щебенка, все трамбуется. Далее закладывается геотекстиль, слой песка и слой мелкого гравийного отсева.

После установки опоры на новую подушку необходимо проконтролировать уровень первичной осадки под собственным весом и под нагрузкой. Если осадка продолжается, то от использования столбчатого фундамента в таких условиях лучше отказаться или переходить к усиленным вариантам.

Спасти опору можно усилением подушки установкой наклонной, направленной буронабивной сваи. Но подобные работы есть смысл проводить, если из-за конструкции дома нет возможности сделать фундамент «по-человечески».

Заключение

Подушка для столбчатого фундамента имеет первостепенное значение для обеспечения остойчивости. Поэтому для любых видов грунта, может быть, кроме скальных пород, главной задачей является построение очень мощного дренажа и полноценного опорного пятна. В этом случае попытка просто заменить трехслойный утрамбованный пятачок увеличением размеров основания ни к чему хорошему не приведет. На какое-то время опора столбчатого фундамента будет вести себя достаточно устойчиво, но из-за подтопления однозначно появится крен. Исключением может быть ситуация, когда опорные столбы фундамента устанавливаются в очень мощном пласте гравийного песка.

bouw.ru

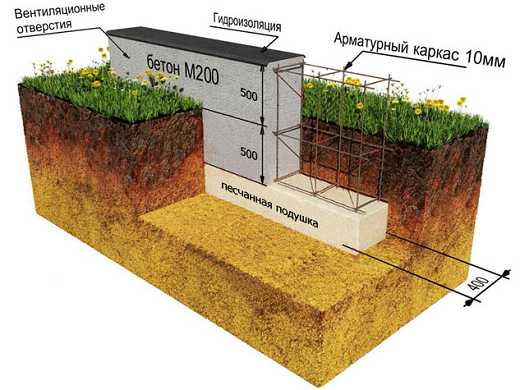

Устройство подушки под ленточный фундамент

Для того, чтобы ленточный фундамент прослужил надежной опорой дому как можно дольше, следует строго придерживаться всех технологий его изготовления. Устройство подушки под фундаментом, помогает повысить амортизационные качества фундамента и снизить уровень воздействия на него влаги. О том как правильно изготовить подушку под ленточный фундамент своими руками, рассмотрим далее.

Оглавление:

1. Преимущества изготовления ленточного фундамента для дома
2. Технология устройства подушки под ленточный фундамент

Преимущества изготовления ленточного фундамента для дома

Ленточный фундамент чаще всего применяется в загородном домостроении. Кроме того, он также популярен при возведении дач, хозпостроек или коттеджей. Данное основание способно выдержать любой дом, как деревянный или каркасный, так кирпичный или каменный. Именно из-за высокой крепости и надежности фундамента он является отличным основанием под массивные стены. Кроме того, данный фундамент позволяет также монтировать цокольный этаж.

Ленточный фундамент — это железобетонная форма, которая укладывается по периметру здания и на участках несущих стен и перегородок. Таким образом, удается исключить перекосы или деформацию дома. Так как, правильно обустроенный фундамент позволяет равномерно распределить нагрузку от всего веса здания.

Обязательным этапом обустройства ленточного фундамента является укладка песчано-гравиевой подушки. Она обеспечит его надежную защиту от воздействия влаги, а в частности подземных вод.

Выбор ленточного фундамента связан прежде всего с наличием огромного количества земляных работ, которые выполняются или вручную или с привлечением специальной техники. Кроме того, чтобы обустроить такой фундамент потребуется много физический усилий и время, особенно на его застывание.

В соотношении с технологией изготовления ленточного фундамента, он бывает трех типов:

• сборными;
• монолитным;
• комбинированным.

Первый вариант основывается на установке бетонных блоков во внутрь траншеи и их соединение между собой с помощью раствора на основе песка и цемента.

Монолитный вариант, хотя и требует большего количества времени и сил для его возведения, отличается более высокой прочностью и качеством соединенных элементов. Монолитность конструкции обеспечивается заливкой ранее установленной арматуры фундамента бетонным раствором.

Комбинированный вариант ленточного фундамента основывается на соединении двух предыдущих вариантов. Свайное поле собирается по верхней части фундамента, а нижняя его часть заливается бетонным раствором. Далее производится монтаж железобетонных блоков.

Среди преимуществ ленточного фундамента отметим:

• стоимость строительных работ, по сравнению с качеством фундамента, является доступной;
• длительный срок эксплуатации — ленточный фундамент способен прослужить его владельцам более ста лет, главное правило — соблюдение технологии его возведения, кроме того, такой тип фундамента способен легко реставрироваться и даже частично или полностью заменяться;
• простота работ — при желании, все работы можно провести вручную, хотя для этого и потребуется много времени, удастся значительно сэкономить;
• способность выдерживать внушительные нагрузки — еще одно весомое преимущество ленточного фундамента, такой фундамент подойдет для дома, изготовленного из любых материалов;
• возможность обустройства цокольного этажа под домом позволяет обустроить дополнительное место для хранения вещей или для отдыха.

Среди недостатков ленточного фундамента выделим:

• сложность проведения работ, необходимость в большом количестве времени для застывания бетона;
• необходимость в проведении точных расчетов глубины фундамента, толщины подушек и т.д.;
• возникновение проблем с фундаментом при несоблюдении технологии его возведения.

Ленточный фундамент нуждается в проведении очень точных расчетов перед его возведением. Его глубина и ширина должна четко сопоставляться с весом здания и типом почвы, на которой он возведен.

Минимальное значение пятки фундамента составляет 0,3х0,8 м. Кроме того, необходимо учесть качество и особенности выполнения перевязки двух поясов. При наличии слишком слабого армирующего пояса, существует риск разделения фундамента на несколько частей.

Если почва на местности, на которой возводится фундамент является твердой, то траншея расширяется только для установки опалубки. Для мягкой почвы, следует оставить небольшое место, толщиной около 12 см, для засыпки его песком. С помощью данной подушки удается компенсировать подвижки грунта при сезонных изменениях местности.

Технология устройства подушки под ленточный фундамент

Перед тем как разобраться в технологии изготовления подушки под ленточный фундамент, предлагаем изучить ее функции. Песчаная подушка способна:

• отвести влагу от основания фундамента, тем самым продлевая длительность его эксплуатации, так как влага, способна через микротрещины попасть во внутрь фундамента и разрушить его;
• равномерно распределить нагрузку от здания и передать ее на почву, песчаная подушка — это так называемый промежуточный слой, который противостоит сжатию почвы под давлением от веса здания;
• выровнять основания для выполнения последующей заливки фундамента бетонным раствором;
• с помощью песка производится полная замена почвы под домом, при необходимости, таким образом, удается избежать пучения грунта в следствии перепада температуры в зимнее время года.

Совет: Если почва в данной местности характеризуется высоким уровнем влажности и если уровень заложения грунтовых вод находится на высоком уровне, то перед обустройством подушки из песка, дно траншеи, застилается гидроизоляцией, например, материалами на основе геотекстиля. С его помощью удастся предотвратить размываение песчаного слоя.

Строительство ленточного фундамента начинается с определения его размеров, а именно:

• нагрузка от здания и уровень промерзания почвы в определенном климатическом регионе, определяют глубину фундамента;
• материал, из которого будут изготавливаться стены дома и их толщина, являются ключевыми, при определении ширины траншеи.

Учтите, что в любом случае, ширина фундамента всегда больше, нежели толщина стен, минимум на 10 см. В таком случае, остается определить какой вариант ленточного фундамента будет использоваться:

• мелгозаглубленный;
• заглубленный.

Возможен вариант изготовления ленточного фундамента трапециеводной формы. В таком случае, нижняя часть фундамента немного шире, нежели верхняя. Несущие характеристики основания сохраняются, а количество бетона, необходимого для заливки — снижается.

Для того, чтобы обустроить песчаную подушку в ленточном фундаменте, потребуется наличие:

• крупного песка, желательно речного;
• щебенки, фракция которой определяется индивидуально;
• гальки;
• бетона или армированного бетона.

Инструкция по выполнению работ, связанных с изготовлением песчаной подушки под ленточный фундамент:

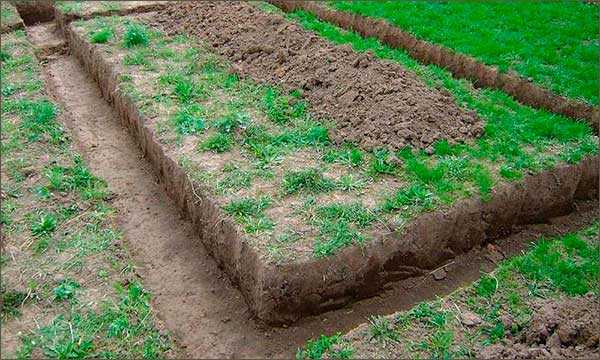

1. Выкопайте котлован или траншею, ранее определенного в проекте размера.

2. Обустройте ее дно как можно ровнее, работы качественнее всего проводить вручную.

3. Засыпайте дно котловая слоем песка не более двадцати сантиметров. Постепенно увлажняйте песок, утрамбовывая его специальными механизмами.

4. Качество утрамбовки проверяется следующим образом: если на поверхности не остается следов от обуви, то утрамбовка считается завершенной.

5. Толщина слоя песчаной подушки определяется еще на стадии проектировки. Наличие перекосов или неровностей на песчаной подушке — недопустимо, так как они будут способствовать стеканию воды в одну или другую сторону.

К выбору песка для обустройства подушки для ленточного фундамента следует отнестись с особой серьезностью. Материал не должен быть слишком мелким или пыльным. Кроме того, не приветствуется содержание в нем большого количества глиняных примесей.

При наличии на строительном участке слабой почвы, рекомендуем укрепить поверхность с помощью песчано-гравиевого состава, который на сорок процентов состоит из песка, а на шестьдесят из гравия.

Если стены дома выполнены из легких материалов, то слишком сильная трамбовка подушки не потребуется. В противном случае, лучше воспользоваться специальным станком. При этом, трамбовка осуществляется в несколько слоев, постепенно, поливая каждый слой водой. Подушка из песка, комбинированного с гравием отличается меньшей усадкой, нежели песчаная.

Глинистая почва не подходит для строительства подушки под ленточный фундамент, так как она сделает почву в зимнее время слишком пучиннистой, что приведет к большему разрушению фундамента.

Песчаная подушка под ленточный фундамент укладывается на дно траншеи, толщиной в 100-200 мм. Далее следует утрамбовка и увлажнение данного слоя. Для выполнения утрамбовки используют следующие средства:

• каток или площадочный вибратор уместен в том случае, если предвидится значительная площадь выполнения работ, и ширина фундамента более 60 см;
• самодельные агрегаты помогут утрамбовать песок в частном домостроении.

Песок поливается с помощью воды лишь в том случае, если почва под фундаментом не отличается особой влажностью. На слабой почве, предпочтительнее отказаться от воды, при этом, песок, который укладывается в траншею должен быть предварительно увлажненным.

Кроме того, предварительное увлажнение песка перед его укладкой поможет вымыть глину, которая в нем содержится. Максимальное значение высоты песчаной подушки под строительство ленточного фундамента составляет около 65 см. Данное значение изменяется в ту или иную сторону в соотношении с состоянием почвы в данном регионе. Оптимальное значение песчаной подушки составляет двадцать сантиметров. По сведениям некоторых специалистов, высота песчаной подушки ровняется значению ширины фундамента, умноженному на три.

Кроме того, учтите тот факт, что по ширине, подушка должна быть на 12-15 см больше самого основания фундамента с обеих сторон.

В некоторых случаях подушка под ленточный фундамент, выполняется из бетона. Данный вариант выбирается в том случае, если почва местности не позволяет установить подушку из песка. Кроме того, арматурный каркас удобнее устанавливать именно на бетонном основании.

Среди преимуществ бетонной подушки, отметим:

• возможность установки укрепляющего каркаса на более жесткой поверхности с более максимальной прочностью;
• зимой, на бетонном основании гораздо проще устанавливать опалубку и проводить заливку фундамента.

После того как выполнится геодезическая разметка территории, производится монтаж подушки из песка, толщина которой не превышает 14 см, а ширина, на 35 см больше, нежели ширина самого фундамента. Далее производится подготовка поверхности бетонным методом. Для этих целей используется низкокачественный бетон, который также называется тощим. Возможен вариант использования состава на основе песка с цементом.

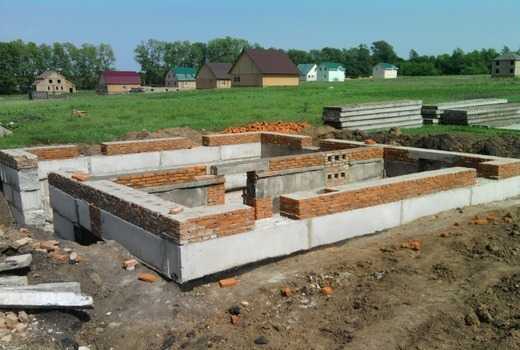

Далее производится монтаж на готовое основание готовых блоков из армированного бетона, таким образом, получается готовое основание под фундамент.

Учтите, что высота как песчаной, так и бетонной подушки должны быть такими, чтобы фундамент не нарушал горизонтальную целостность ранее выкопанной траншеи. Копая траншею, учитывайте в точности до сантиметров, размеры подушки из песка или бетона.

Изготовление подушки из бетона для укрепления фундамента, позволяет также снизить расходы на высококачественный бетон, с помощью которого осуществляется заливка арматуры.

При наличии цокольного или подвального этажа в доме, песчаную подушку следует установить по всей его площади. Так как почва, способна разрушить не только фундамент, то и основание подвала.

Совет: Чем выше толщина песчаной подушки под фундамент, тем ниже уровень пучения, настигнет почву в зимнее время года и весной. Кроме того, песчаная подушка под подвалом, обеспечит надежную защиту его пола от влаги и разрушения.

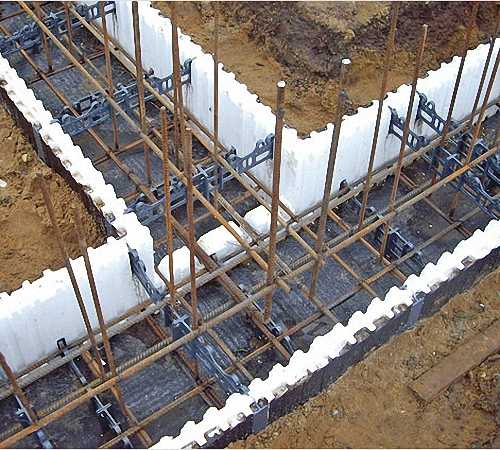

Не следует забывать, что кроме обустройства песчаной подушки, фундамент нуждается в обязательной гидроизоляции. Для этого, его поверхность оклеивается рулонными битумными материалами и битумной мастикой. Если на ленточном фундаменте планируется возведение каркасного дома, то предварительно установите в нем закладные элементы, с помощью которых фундамент будет соединен с зданием.

Существуют ситуации, когда обустройство песчаной подушки не выполняется. Если под домом находится плотная почва, такая как глина, суглинок. В таком случае, влага, будет накапливаться в песке, попадая через него в фундамент. В таком случае, потребуется обустройство дренажной системы, которая будет отводить влагу из-под основания фундамента. Для этих целей используется щебенка.

Строительство подушки из песка должно сопровождаться дополнительной гидроизоляцией, в противном случае, подушка не способна защитить фундамент от разрушительного действия влаги.

Подушка под ленточный фундамент видео:

strport.ru

Подушка под ленточный фундамент: как сделать правильно

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь
  • ВсеКакой выбратьОтделкаУстройство

    Отделка фундамента камнем

    Выбор цокольной плитки для фасада

    Что такое цоколь

    Как закрыть винтовые сваи

• Сваи

fundamentaya.ru

Как сделать подушку под фундамент: рекомендации специалистов

Фундамент – это та конструкция, с которой начинается строительство любого дома. От его прочности зависит продолжительность эксплуатации всего строения. Именно поэтому мелочей при строительстве фундамента нет, каждый этап очень важен. А их нужно пройти много.

Например, сооружение такого элемента, как подушка под фундамент. А как сделать подушку под фундамент? Для чего она нужна? Давайте разберемся с этим вопросом.

Зачем нужна подушка под фундамент

Подушка под фундамент – это второй этап работы при строительстве основания для дома. После рытья котлована или траншеи необходимо насыпать на его дно слой песка или гравия, или их смесь. А для чего это делается?

Самыми важными функциями, которые выполняет подушка под фундаментом, являются:

• прослойка, которая не дает нижней части основания соприкасаться непосредственно с грунтом;
• создает на дне котлована или траншеи необходимую ровную поверхность, что упрощает дальнейшие работы;
• способствует правильному и равномерному распределению груза всего дома на грунт;
• снижает риск промерзания нижней части фундамента;
• служит дополнительной защитой от влаги, так как смесь песка и гравия выполняет роль дренажа (отвода грунтовых вод от основания).

Как правило, применяют два типа подушки. Первый подразумевает использования только одного песка. Такой вариант обойдется недорого, но вот стопроцентно выполнять все возложенные на него функции он вряд ли сможет. Более распространена подушка из смеси песка и гравия (или щебня). Такой вариант более прочный и надежный, но стоит немного дороже.

Видео: Песчаная засыпка под фундамент

Каким требованиям должна отвечать подушка фундамента

К подушке под любой фундамент применяют следующие требования:

• используемый материал не должен содержать примеси растительного происхождения. Песок и гравий должен быть чистым, без посторонних вкраплений;
• материал не должен обладать пучинистостью;
• подушка должна легко переносить циклы замерзания-оттаивания, при этом не терять своих свойств;
• даже при существенной нагрузке материал должен свободно пропускать воду, выполнять функцию дренажа.

Всем этим требованиям как раз и отвечает песчано гравийная подушка под фундамент. Но тут очень важно правильно подобрать исходный материал. Песок берется чистый, без посторонних примесей. Величина фракций должна быть от 1 до 2,5 мм.

Что касается гравия, то тут важно правильно подобрать размеры и марку прочности материала. Поставщики могут предложить несколько видов:

• щебень гравийный – получают путем просеивания горных пород. Такой материал отличается достаточно прочностью, при этом стоимость его весьма доступна. Именно такой вариант используется наиболее часто;
• гранитный – это более дорогой, но и наиболее прочный материал, его минимальная марка составляет М1200. Его производят путем дробления гранитных блоков. В виду своей дороговизны используется не так часто, как первый вариант;
• известняковый – недорогой материал, обладающий низкой прочностью. Можно использовать в качестве подсыпки только при строительстве небольших домов с малой массой.

Существует и еще более дешевый вариант. После дробления бетонных конструкций также остается щебень. Его тоже можно использовать для создания подушки под фундамент (конечно, при условии достаточно прочности), хотя многие специалисты делать этого не рекомендуют.

Чтобы подсыпка под основания выполняла все возложенные на нее функции, необходимо чтобы используемый гравий имел следующие два основных параметра.

Во-первых, величина фракций должна лежать в пределах от 20 до 40 мм. Во-вторых, марка прочности материала должна равняться или быть больше М1200. В этом случае полученная подушка будет без проблем справляться со всеми поставленными перед ней задачами.

Засыпаем подушку под фундамент

Как все знают, любая работа начинается с подготовки. Тоже самое касается и создание песчано-гравийной подушки под фундаментом. Конечно, в первую очередь необходимо заготовить сам материал. При этом следите, чтобы в нем не было посторонних примесей.

После рытья котлована (если дом будет с подвалом) или траншеи (если используете простой ленточный фундамент) его дно необходимо подготовить. В первую очередь стоит обратить внимание на качество грунта.

Если он глинистый или пылеватый, то желательно удалить небольшой слой и заменить его на более прочный подсыпной материал. Так вы снизите риск вспучивания и «плавания» уже готового фундамента. После этого дно выравнивается и утрамбовывается.

Следующим этапом будет непосредственное сооружение самой подушки под фундамент. Здесь можно использовать несколько вариантов «конструкции», каждый из которых считается оптимальный для каждого конкретного типа грунта. Но в любом случае необходимо соблюдать два основных правила. Первое касается ширины подушки, в независимости от размеров нижней части вашего фундамента этот параметр должен быть больше на 30 сантиметров.

Второе правило относится к толщине слоя подушки. Тут все будет зависеть от ее состава, веса самого дома, а также характеристик фундамента.

Но все специалисты сходятся в одном, толщина самой подушки или каждого его слоя (если используется многослойный вариант) должна лежать в пределах от 5 до 25 сантиметра.

Если этот параметр меньше, то дренажные функции не будут выполняться. А если толщина подушки больше 25 сантиметров, то теряется ее устойчивость.

Так как же сделать такую подсыпку под фундамент?

Про подготовительные работы уже было рассказано. Теперь поговорим о самом процессе создания подушки на примере наиболее популярного, многослойного песчано-гравийного варианта.

Такой своеобразный «пирог» делается в следующие последовательности:

• первый слоя желательно выполнить из бута (природного камня). Материал укладывают как можно плотнее друг к другу. Небольшие пустоты можно не заполнять, они будут скрыты последующими слоями. Такая дополнительная прослойка придаст фундаменту большую устойчивость и прочность;
• следующий слоя – песок. Лучше использовать крупнозернистый речной материал. Его равномерно распределяют по всему дну траншеи или котлована, толщиной не менее 5 сантиметров. После засыпки, песок проливается водой и утрамбовывается;

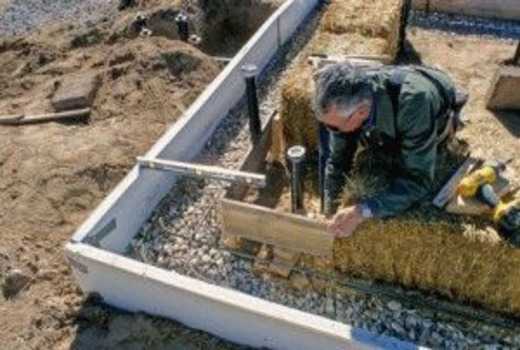

• после этого засыпается гравий, толщиной до 20 сантиметров. Фракции материала должны быть от 20 до 40 миллиметров. После засыпки слой гравия также утрамбовывается. Для этого лучше всего использовать виброплиту;
• заключительным слоем «пирога» подушки фундамента будет снова крупнозернистый (или среднезернистый) речной (можно брать и карьерный материал) песок. Такую засыпку делают толщиной до 25 сантиметров. Слой песка проливают водой. Эта процедура необходима, чтобы материал произвел осадку на гравий.

После этого можно приступать к заливке самого фундамента. Конечно, предварительно необходимо выровнять поверхность последнего слоя песка. Такая подушка станет надежной основой фундамента, который будет способен выдержать существенные нагрузки без деформации. В этом случае ваш новый дом простоит долго, и не будет приносить проблем во время своей эксплуатации.

Видео: Когда и как делать песчаную подушку под фундамент

teremizbrusa.ru

Подушка под фундамент — технические характеристики, виды бетонной, песчаной, гравийной подушки под фундаментную плиту и блоки, устройство и расчет, как сделать заливку и армирование

Одним из самых важных строительным элементов при возведении зданий является фундамент. И при его проектировании важное значение имеет устройство подушки под фундамент, благодаря которой основание здания приобретает устойчивое положение и дает гарантию прочности и надежности возведенных стен сооружения. Ознакомиться с обзором видов и способов закладки фундаментов можно здесь.

На снимке схема фундамента на песчаной подушке

Технические характеристики

Наиболее часто используемые подушки делают из песка. Как правило, они необходимы в тех случаях, если фундамент устанавливается на слабые грунты, у которых низкий расчет сопротивления, и они не в состоянии быть хорошей опорой и основанием для фундамента. Песчаные подушки под фундамент обладают рядом достоинств:

1. При помощи песка заменяется проблемный грунт непосредственно под самим фундаментом;
2. Даже тонкий слой песка способен выровнять дно выкопанного под фундамент котлована или траншеи. Данный момент имеет важное значение для проведения дальнейших работ.
3. Подушка из песка отлично противостоит сжатию и благодаря этому свойству служит прекрасным посредником между основанием из грунта и самим фундаментом. Песчаная подушка снижает нагрузку и давление на грунт, лежащий ниже под котлованом, а также защищает железобетонный фундамент от излишней влаги. Кроме этого, препятствует просадке здания.

Для того чтобы определить необходимые размеры песчаной подушки, следует спроектировать сам фундамент. Так толщина подушки определяется исходя из характеристик конкретного фундамента. Средняя толщина, как правило, составляет от 10 до 20 см. Если песчаная подушка рассчитывается под ленточный фундамент, то максим толщина должна быть равна ширине ленты, умноженной на три. Для расчета ширины песчаной подушки используется ширина основания фундамента с добавлением расширения в верхней части подушки на 20-25 см. Руководство по устройству свайных фундаментов здесь: http://fundamentgid.ru/vidy-fundamenta/svajnyj/rukovodstvo-po-ustrojstvu-svajnyx-fundamentov.html .

Толщина подушки под плитный фундамента в среднем составляет 0,5 метра. Для такого фундамента подушка состоит не только из песка, здесь добавляется щебень. Соответственно, на дно под фундамент сначала насыпается щебень слоем толщиной около 20 см, и далее сверху 30 см песка. Эти данные ориентировочные, толщина подушки может меняться в зависимости от характеристик имеющегося грунта и от веса самого здания. Если планируется строить небольшой деревянный дом, который мало весит, то будет достаточно подушки толщиной в 15 см, а для тяжелых кирпичных и многоэтажных домой как раз будет необходим слой песка с щебнем в 50 см.

Щебень необходим для компенсации пучинистости грунта, а также его низкой плотности. Кроме этого, щебень является прекрасным дренажным инструментом, который необходим на глинистых почвах, где уровень грунтовых вод достаточно высок.

Щебень для подушки должен использоваться средних фракций для достижения максимальных полезных качеств. Песок же наоборот необходимо использовать только крупных фракций, в противном случае ухудшится сопротивление сжатию и фундамент может сильно осесть.

Виды

Существует несколько видов подушек под фундамент:

1. Подушка под фундаментные блоки используются в зависимости от типа грунта. Если грунт песчаный, то укладка производится просто на заранее выровненное основание, при любых других грунтах — на песчаную подушку толщиной не более 10 см.
2. Бетонная подушка под фундамент является самым дорогим вариантом устройства подушки. С другой стороны, именно такая подушка обеспечивает наименьшую усадку здания. Для сооружения бетонной подушки тоже потребуется песок, но он будет добавляться в состав бетонной смеси, от него будет зависеть качество готового бетона. Бетонные подушки бывают монолитными и сборными, из бетонных плит.
3. Песчаная подушка под фундамент самая популярная. Особенно она необходима на слабых грунтах, где обеспечивает снижение осадки фундамента и защищает основание дома от лишней влаги.
4. Песчаная подушка под ленточный фундамент должна укладываться слоями, которые тщательно утрамбовываются, для исключения просадки фундамента в будущем. При пучинистых грунтах рекомендуется делать песчаную подушку толщиной в три раза больше ширины основания самого фундамента. Читайте рекомендации по устройству и расчету ленточного фундамента на этой странице.
5. Незаглубленный фундамент на песчаной подушке представляет собой траншеи глубиной около полуметра, и шириной не более 80 см. Толщина песчаной подушка с таким фундаментом может быть от 20 до 40 см. Для уплотнения подушки, ее необходимо полить водой и затем утрамбовать. От плотности песчаной подушки зависит возможность или отсутствие просадки фундамента.
6. Подушка под фундаментную плиту чаще всего состоит из песка крупной фракции и щебня – средней фракции. Именно в этом случае все функции подушки будут исполнены. Подушка под фундаментную плиту засыпается слоями, сначала щебень необходимой толщины, затем идет слой песка. Читайте руководство по строительству фундамента из монолитной плиты.
На фото утрамбовка песчано-гравийной подушки
7. Песчано-гравийная подушка под фундамент, как правило, укладывается послойно, где каждый слой не должен быть меньше 5 см толщиной, а общая толщина не должна превышать 25 см. Такой вид подушки используется в тех случаях, если строительство ведется на слабонесущем грунте. Размеры песка и гравия должны быть средними, тогда фундамент сможет выдержать постройку практически любого размера и тяжести. Такая подушка доступна по финансам и ее возможно соорудить собственными силами.

Устройство и расчет

Для правильного расчета песчаной подушки сначала рассчитываются объемы необходимого материала. Читайте руководство как сделать фундамент для теплицы. Берем площадь будущей постройки и умножаем на проектную толщину песчаной подушки. Для примера можно взять постройку, ширина которой составляет 6 метров, а длина – 8 метров, а средняя толщина подушки равна 20 см. Соответственно нам потребуется: 6*8*0,2 = 9,6 кубических метров песка. Но нам еще необходимо учесть плотность материала, которая уменьшится при утрамбовке, соответственно лучше полученную цифру увеличить на процентов 15 (9,6*1,15 = 11 куб. м). В результате мы имеем необходимый объем материала для устройства подушки под фундамент.

Как сделать?

Сооружение песчаной подушки достаточно просто выполнить:

• подготовка подушки под фундамент заключается в определении типа грунта и уровня грунтовых вод. Если грунтовые воды расположены высоко, соответственно делается предварительно дренаж;
• затем выкапывается котлован либо траншея;
• на дно слоями насыпается песок средней фракции, здесь же производится заливка подушки. Насыпая каждый слой, песок необходимо хорошо выровнять и утрамбовывать при помощи воды и виброплиты;
• армирования подушки производится в том случае, если подушка планируется бетонная монолитная. Чаще всего такая подушка используется при ленточном фундаменте и армируется ее подошва с помощью металлических сеток.

Видео

Смотрите на видео рекомендации по устройству песчаной подушки фундамента:

Как видно из всего описанного, устройство и сооружение подушки под фундамент достаточно просты. Главное соблюдать технологию, поэтапность и все рекомендации. В таком случае прочность и долговечность возводимого здания обеспечены.

fundamentgid.ru
