трехрожковую люстру, как соединить с пятью лампами

Подключение электрических осветительных приборов не выглядит сложным, если имеется только два выхода. Если их больше, задача оказывается более сложной. При этом могут применяться различные схемы подсоединения. В статье рассматриваются различные ситуации, которые могут возникнуть при подключении люстры.

Инструменты

Чтобы подвесить и подключить светильник, потребуются такие инструменты:

• Мультиметр или индикаторная отвертка потребуются в том случае, если нужно определить назначение контактов.
• Клеммные зажимы или колпачки используются для надежного соединения.
• Пассатижи.
• Маркер.
• Отвертка.

Подключение

Также необходима стремянка, имеющая подходящую для работы высоту.

Как правильно подключить люстру на три или четыре провода

Перед тем, как проводить работу, желательно прочитать инструкцию к осветительному прибору. В ней обычно подробно описано подключение.

Процесс установки светильника может быть различным в зависимости от количества выходов на потолке и клавиш на выключателе.

Если на потолке есть только два выхода, то один из них — это фазовый, другой — нулевой. В этом случае заземление отсутствует. При подключении люстры один из них присоединяют к любому контакту, другой — к оставшемуся. При необходимости все контакты люстры, соответствующие фазовому напряжению, надо объединить.

Двойной выключатель

Чтобы подключить люстру, у которой 3 провода или больше, надо посмотреть, имеется ли заземление. Если оно есть, подсоединяют к соответствующему выходу люстры. Если в ней это не предусмотрено, то его требуется изолировать.

Когда имеется ноль и две фазы, необходимо определить, где они, и пометить их маркером. Если используется один переключатель, то возможны такие варианты:

• Включаются сразу все лампы.
• Включается часть ламп.

Вторая ситуация удобна в случае, когда хозяину не требуется свет от всех источников света.

В первом случае обе фазы люстры соединяют с фазой питания, нулевой — с нулевым. Теперь при включении зажгутся все лампы.

Маркировка

Каждый из фазовых выходов подключен к определенным лампам в светильнике. Во второй ситуации выбирают, какие лампы должны зажигаться, и соответствующий контакт подключают к питанию. Оставшийся выход изолируют.

Подсоединение можно проводить различными способами:

1. Самый простой — зачистить провода и скрутить их, затем замотать изоляционной лентой.
2. При использовании клеммных зажимов электропровода вставляют в отведенные для этого места и надежно закручивают винтики.
3. Их располагают в одном направлении и скручивают. При необходимости заматывают изоляционной лентой. После этого надевают пластиковые колпачки.

После этого завершают подсоединение люстры с тремя проводами.

Если имеется двойной переключатель, то одна линия фазы подключена к одному выходу, другой — к оставшемуся. Когда подвешивают светильник, необходимо учитывать, что из потолка выходят два контакта.

Важно! Перед началом работы необходимо отключить ток на электрическом щитке.

Нужно определить, какие именно линии соответствуют фазе, а какие — нулю. Если имеется заземление зелено-желтого цвета, его присоединяют к соответствующему контакту светильника. Если это не предусмотрено, достаточно его замотать изоляционной лентой.

Индикаторные отвёртки

Каждый фазовый выход, имеющийся в люстре, будет соответствовать определенным клавишам выключателя. Нужно выполнить подсоединение, причем нулевой электропровод светильника соединить с нулевым питания, а фазовые — с соответствующими контактами на потолке. Возможна ситуация, когда на светильнике проводов больше, чем имеется на потолке. В таком случае нужно сделать скрутки таким образом, чтобы включались нужные лампы при нажатии на соответствующую клавишу.

Как проводить подсоединение

Затем установку люстры нужно закончить.

После установки на щитке включают электричество и проверяют работу освещения.

Когда имеется 4 провода

Если какой-то является заземлением, то эта ситуация уже была рассмотрена выше. В других случаях имеется три фазовых выхода и нулевой.

Выполняя подключение люстры на два выключателя необходимо выбрать, какие лампы должны включаться при нажатии каждой клавиши. Надо сгруппировать соответствующие провода, идущие от осветительного прибора и скрутить их вместе для каждой клавиши. Затем нужно провести подсоединение к подходящему фазовому выходу из распределительной коробки.

Простейший вариант подключения

При подсоединении возможно воспользоваться одинарным выключателем. В этом случае все фазы осветительного прибора подсоединяют к одному из подходящих линий из распределительной коробки, а другой, торчащий из потолка, заматывают изоляционной лентой. В выключателе надо подключиться к нужному контакту, а два остальных изолировать.

После того, как работа закончена, необходимо включить электричество на щитке и проверить работу освещения.

Мультиметр

Назначение проводов

Если используется три провода, то их назначение должно быть следующим:

• Светлый желто-зеленый — это заземление.
• Нулевой — желтый.
• Фазовый электропровод имеет бело-синий цвет.

Заземление имеется не всегда. Оно используется в тех домах, которые были недавно построены или отреставрированы. В старых зданиях оно обычно отсутствует, а расцветка не соответствует назначению.

В такой ситуации назначение выходов для светильника нужно определить самостоятельно. Обычно это делают с помощью мультиметра. Для этого нужно при помощи переключателя выбрать работу в режиме «вольты» и установить шкалу «больше 220 В».

Перед тем, как начать проверку, нужно, чтобы все клавиши выключателя были во включенном состоянии. На этом этапе работы светильник приготовлен к работе, но еще не подвешен и не подключен.

Надо обратить внимание на то, сколько клавиш имеется в выключателе. Если там только одна, то это означает наличие только одного фазового выхода. При двух клавишах таких провода должно быть два.

Проверка

При проверке электричество на щитке должно быть включено. Однако после этого его надо отключить. Установка светильника производится при выключенных электрическом щитке и выключателе.

Заземление согласно стандарту имеет желто-зеленый цвет. Другие несут либо фазу, либо ноль. Остальные необходимо попарно проверить щупами мультиметра. Здесь возможны такие ситуации:

• Прибор показывает нулевой результат. В этом случае оба контакта соответствуют фазовой линии.
• На его экране можно увидеть «220» в этом случае один щуп подсоединен к фазе, другой — к нулю.

Если имеется только два электропровода, то один из них фаза, а другой — ноль.

Важно! Существует еще один способ проверки. Для этой цели применяют индикаторную отвертку. Если прикоснуться к фазовому электропроводу, то загорится индикатор. В противном случае — он не отреагирует.

Устройство выключателя

Как соединить люстру с пятью лампочками

Если необходимо подключить такой светильник к одинарному выключателю, то все нулевые контакты соединяют в скрутку, а его подключают к соответствующему проводу из распределительной коробки. Фазы всех лампочек соединяют с фазой на потолке.

Для двойного выключателя надо определить, какие лампы должны включаться при нажатии на каждую клавишу. При подсоединении все нулевые контакты присоединяют к такому же проводу на потолке. Фазы, идущие от лампочек, разделяют на две группы и каждую из них подсоединяют к аналогичному контакту из потолка.

Соединение с помощью клемм

Меры безопасности при подключении

При работе с электричеством важно неукоснительно соблюдать правила техники безопасности. Иначе можно нанести большой вред здоровью.

Надо обратить внимание на следующее:

• Перед началом работы необходимо на щитке отключить электричество. После того, как светильник будет установлен, его снова включают.
• При покупке к осветительному прибору прилагается инструкция по использованию. Ее требуется внимательно прочитать.
• Перед тем, как воспользоваться стремянкой, надо проверить ее устойчивость. Если есть такая возможность, желательно, чтобы страховал другой человек.
• Применяемые инструменты должны быть исправны.

Соблюдая технику безопасности можно гарантировать, что во время установки осветительного прибора никто не пострадает.

Схема подключения

Если делать подключение в соответствии с заранее выбранной схемой, соблюдая требования техники безопасности, то эта работа может быть сделана без возникновения сложностей. Для этого необходимо выбрать схему, которая будет учитывать технические особенности осветительного прибора и подходить наилучшим образом для хозяина.

схема подключения, подключение к одноклавишному и двухклавишному выключателю

Подключение люстры достаточно простое дело, однако часто это вызывает значительные сложности, особенно если люстра, будет работать не в одном режиме, а в двух и более.

Так же возникают проблемы, если у люстры предусмотрен собственный выключатель, например, дистанционный пульт управления. Как подключить люстру и решить эти проблемы будет описано в этой статье.

Условно, по способу подключения, люстры можно разделить на три типа: люстры, имеющие возможность работать в двух и более режимах (многорожковые люстры с раздельным включением лампочек), люстры, работающие в одном режиме (все лампочки включаются одновременно) и люстры со встроенной системой управления.

Подключение люстры к двухклавишному выключателю

Начнем с самого сложного это с многорожковых люстр с раздельным включением лампочек. Чтобы подключить такую люстру, и она могла работать в нескольких режимах, в квартире должна быть предусмотрена соответствующая электропроводка.

Как определить, как сделана электропроводка и предусматривает ли она работу люстры в нескольких режимах?

• Во-первых, если старая люстра, аналогичная новой, работала, то и новая будет работать.

• Во-вторых, следует обратить внимание на выключатель если он двухпозиционный, то, скорее всего, люстра сможет работать в трех режимах: горит вся, горит одна часть, горит вторая часть.

• В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее.

Схема соединения проводов

Итак, рассмотрим, как подключить люстру в данном случае на примере обычной пяти рожковой люстры. Задача: сделать три режима работы люстры: горит только две лампочки, горит только три лампочки и горят все лампочки.

Если электрика люстры собрана изготовителем люстры, одной проблемой меньше, если нет, то перед тем как приступить к подключению люстры необходимо собрать ее электрическую часть.

Рис.1. Провода в самой люстре соединяются следующим образом. Берут по одному проводу от каждой лампочки (обычно одного цвета) и соединяют вместе – это будет «0». Остальные провода делят на две части, они будут подключены к фазам выключателя, и соответствовать работе каждой клавиши.

У такой люстры имеется десять проводков, по два с каждой лампочки. Для подключения такой люстры необходимо сначала сделать правильное соединение проводков в самой люстре. Для этого на одну клемму соединяем по одному проводку с каждой лампочки. Остается пять проводков. Соединяем три из них в другую клемму, оставшиеся два проводка в третью.

Подключение люстры к электропроводке

Теперь необходимо подключить люстру к проводам на потолке. Первое что следует сделать — определить, какой провод ноль, а какие фаза. Для этого необходимо воспользоваться специальной отверткой тестером.

Процесс определения следующий. Переводим выключатель в положение включено, и по очереди проверяем все провода. Тот провод, на котором нет тока — есть ноль. Остальные два провода фаза. Теперь, для определения очередности работы клавиш выключателя, определяем, какой провод из оставшихся двух подключен к какой клавише. Для этого переводим одну из клавиш выключателя в положении выключено, и проверяем наличие тока. В том проводе, в котором отсутствует ток и есть искомый.

После того как определено назначение всех проводов можно подключить люстру. Перед тем как приступить к этой операции следует отключить электричество в квартире, чтобы избежать случайного поражения электрическим током.

Рис.2. Для подключения выключателя тестером определяем основной провод (провод в котором есть ток), он подключается на вход выключателя (он обозначен буквой «L»). Остальные два провода подключают к клеммам клавиш. На люстре: провода, собранные в один пучок, подключают к нулевому проводу, остальные два пучка к двум оставшимся проводам.

Итак, сначала вешаем люстру на подвес, о том, как закрепить люстру на потолке читайте в статье «Как повесить люстру», так значительно проще соединять провода. После чего клемму, в которую мы собрали пять проводков, подключаем к проводу, который мы отметили как ноль. Остальные два провода подключаем в оставшиеся клеммы, с учетом определенных ранее положений клавиш в выключателе.

Подключение люстры к однопозиционному выключателю

Теперь рассмотрим случай, когда для подключения люстры имеются всего два провода в потолке. Как было описано ранее в этом случае один провод ноль, а другой фаза, которая идет из выключателя. В таком случае люстра может работать, только в одном режиме. Включено и выключено. Для большего числа режимов необходим как минимум еще один провод, поэтому придется переделывать проводку.

Рис.3. На люстре провода соединяются по парно в два пучка и подключаются к двум проводам электропроводки. К выключателю подсоединяются два провода. Порядок подключения неважен. Однако если есть маркировка на выключателе лучше ее не нарушать.

Для того чтобы подключить люстру в данном случае необходимо только две клеммы. В случае нашей пятирожковой люстры необходимо сделать следующее. Проводки от лампочек соединить не в три, а в две клеммы по пять штук в каждую. И соединить их с имеющимися проводами на потолке.

В заключение, о самом простом, о люстрах и светильниках, имеющих собственный выключатель, например, пульт дистанционного управления. Подключение таких люстр выполняется проще всего. Как правило, люстры такого типа способны работать без выключателя. Для их подключения требуется только два провода фаза и ноль, т.е. они подключаются также как любой другой электрический прибор.

Если планируется подключение такой люстры на место старой, то достаточно подключить люстру, как описано выше. Единственное отличие, для постоянной работы люстры выключатель всегда должен находиться в положении включено.

Как подключить люстру с 3 проводами?

Для подключения новой люстры нет необходимости вызывать электрика. Эта работа по подключению люстры vShiny несложная и вполне по силам любому мужчине.

Что потребуется?

Помимо самой люстры для ее подключения понадобятся инструменты. А также хотя бы первичные навыки работы с ними. Итак, вам понадобятся:

• Пассатижи
• Нож
• Индикатор напряжения
• Мультиметр
• Изолента
• Клемник

Неплохо, если в наличии окажется стремянка. Также необходим паспорт на люстру.

Что куда?

Перед самым началом работ следует определиться, что и куда следует подключать. В современной бытовой проводке используются трехжильные кабеля. Два провода в них фаза, третий ноль.

Для удобства они различаются по цвету.

• Синий – ноль
• Коричневый, реже белый – фаза
• Желто-зеленый – земля

Но к сожалению не все монтеры заморачиваются с правильным подключением проводки. Поэтому перед подключением люстры лучше, проверить какой из проводов, что из себя представляет.

Для этого нужно включить две клавиши выключателя. Потом поочередно прикоснитесь индикатором к проводам. При касании фазы индикатор загорится, следует эти провода пометить.

После проверки необходимо отключить выключатель. После чего еще раз проверить провода индикатором, он не должен отреагировать.

Проверка люстры

Обычно предназначение проводов указывается в паспорте, приложенном к люстре. Но в некоторых случаях там этой информации нет. Тогда придется выполнить проверку еще и осветительного прибора.

Для этого вам понадобиться мультиметр. С его помощью прозваниваются провода и определяются фаза и нулевой провод. Таким же образом можно определить количество контуров у вашей люстры.

Подключение

Далее наступает наиболее ответственный момент, само подключение. Его производят либо путем скрутки, либо с использованием специального клемника.

Скрутку использовать нежелательно. Это не очень надежный способ соединения. Вдобавок ко всему изолента которая используется для изоляции проводов со временем теряет свои свойства.

Проще всего подключить люстру с помощью клемника. Это довольно надежный способ. Гарантирующий хороший контакт между проводниками и минимум проблем в будущем.

При подключении провода поочередно соединяются между собой с помощью выбранного способа. После этого люстра включается для проверки правильности подключения.

Смотрите также:

Если все сделано верно она должна включаться как полагается, без каких либо скачков напряжения в сети.

Также смотрите видео с примером того, как подключить люстру к двухклавишному выключателю.

Как подключить люстру с одной лампой. Различные способы как подключить люстру к выключателю

Сейчас уже редко где увидишь одиноко свисающую с потолка лампочку. Все хотят жить в красивой обстановке и, стремясь украсить свое жилище, приобретают многорожковые шикарные люстры. Но вот беда — платить-то приходится за электричество больше!

Но это бывает только у тех хозяев, которые такие люстры выбирают неправильно или подключают их на одноклавишный выключатель и в этом случае включаются сразу все лампы одновременно.

Грамотный и бережливый хозяин сделает правильный выбор и подключит люстру на двухклавишный выключатель , чтобы можно было включить одну лампу или несколько или все сразу, если того требует случай.

Выбор люстры.

Если из выбранной Вами люстры выходят только два провода, то такая люстра обычно подключается на одноклавишный выключатель. Хотя можно ее самому переделать и для двухклавишного.

Если из люстры выходят три провода, то это то, что Вам надо.

Есть еще и третий вариант — это когда из люстры выходят много проводов, соединенных попарно Это тоже Ваш вариант.

В чем разница между вторым и третьим вариантами?

В третьем варианте каждая пара проводов подсоединена к отдельной лампе, что дает Вам возможность самому составлять комбинации включения ламп. Во втором варианте выбор небольшой — обычно здесь включаются или одна лампа или несколько или все сразу — в зависимости от того, какую схему собрал производитель люстры.

Вторым условием возможности подключения люстры к двухклавишному выключателю является наличие трех проводов подходящих как к выключателю, так и выходящих из потолка. Есть еще случаи, когда к месту подвески люстры выходит кабель с четырьмя проводами. Один из них обычно желто-зеленого цвета (это заземление) и прокладываются такие кабели в домах новой постройки. Бывает, что и в люстрах есть провод такого же цвета — эти провода должны быть соединены друг с другом. Если четвертого провода в люстре нет, то в подводящем кабеле его просто заизолируйте изолентой.

Если вдруг в Вашем доме оказалось, что к месту подвески люстры подходят всего два провода («фаза» и «ноль»), а люстру все же хочется подключить на двухклавишный выключатель, то сделать это тоже возможно, только придется тогда самому каким-либо образом подвести туда еще один провод или заменить существующую проводку на трехжильный кабель.

Итак, проводку проверили, с выбором люстры определились — пора приступать к монтажу.

Для работы потребуются:

3-х жильный кабель;

обычная отвертка;

индикаторная отвертка;

пассатижи или бокорезы;

изолента;

Монтаж и подключение.

Люстра с 3 проводами и цветовой маркировкой

Рассмотрим третий вариант – подключение люстры с двумя лампами и тремя проводами к двухклавишному выключателю при наличии цветовой маркировки проводов.

Тут сразу можно начинать с отключения напряжения, потом стоит подсоединить синий нулевой провод люстры к синему проводу электропроводки. Два оставшихся провода соединить соответственно по цветам. На выключателе фазный провод (смотри цветовую маркировку выше) соединить с общим контактом. Остальные два провода подключить к оставшимся контактам выключателя. Установить все по местам, включить напряжение, проверить.

В любом из вариантов подключения нельзя забывать об изоляции провода. Оголенные части разных проводов ни в коем случае не должны соприкасаться друг с другом. Более того оголенных частей проводки после установки люстры просто не должно остаться, все места скруток нужно надежно защитить. Для этого проще всего использовать полиэтиленовые клеммники.

Необходимость изоляции проводов

Соединение проводов клеммником происходит через латунную гильзу с 2 винтами, находящуюся внутри. В такой клеммник с двух сторон помещаются и закручиваются провода. При этом все оголенные части остаются изолированными, и для скручивания, а значит, не потребуется зачищать большую поверхность провода.

Аналогично производится подключение, если из каждого рожка светильника идет по три провода. Здесь все синие провода скручивают вместе, а оставшиеся распределяют как удобно. Схема подключения хорошо видна на 4 рисунке.

Схема подключения по 3 провода из каждого рожка

Электропроводка для люстры на 4 провода

Четвертый вариант – люстра с двумя лампами и четырьмя проводами, проводка на четыре провода. Выполняем все как в предыдущем пункте. Дополнительно к выполненным действиям нужно соединить желто-зеленый провод люстры с соответствующим проводом электропроводки. То же самое применить к выключателю.

Светильник с пультом управления

Обычно много задают вопросов о том, как подключить люстру с пультом, ведь такие светильники часто используются в квартирах. Люстра с пультом управления подсоединяется к проводам как обычно. Поэтому вначале надо соединить провода в люстре с проводами проводки, выбирая один из вышеперечисленных вариантов.

Здесь не имеет значения, какой именно установлен выключатель. Для управления люстрой с пультом нужно, чтобы люстра всегда находилась под напряжением. Поэтому выключатели вместе с пультом управления не используется.

Можно соединить провода между распределительной коробкой и выключателем напрямую или же оставить клавиши как есть. Но тогда придется постоянно пользоваться выключателем для подачи напряжения и уже потом брать пульт управления или все время держать выключатель включенным.

Иногда вместе с пультом управления в комплекте идет вентилятор. Для отдельного применения люстры и вентилятора используются разные клавиши выключателя. Схема управления и проводки будет такой.

Схема проводки для люстры с вентилятором

Подключение. Видео

О том, как подключить люстру к выключателю самостоятельно и что для этого потребуется, расскажет видео ниже.

Таким образом, для установки люстры с 3 рожками используется один и тот же алгоритм. Сначала определяется предназначение каждого провода, затем обесточивается помещений, подключается осветительный прибор и устанавливается выключатель. Все эти операции производятся со строгим соблюдением техники безопасности.

Люстра представляет собой светильник, закреплённый на потолке. Для равномерного освещения она обычно крепится по центру комнаты. Сегодня производители предлагают люстры с разным количеством ламп, например с тремя или пятью. Для подключения таких люстр часто используется двойной (двухклавишный) выключатель. Благодаря подключению к двойному выключателю появляется возможность регулировать освещённость в комнате. Т.е. можно отдельно включать первую и вторую группу ламп, или же включать обе группы одновременно.

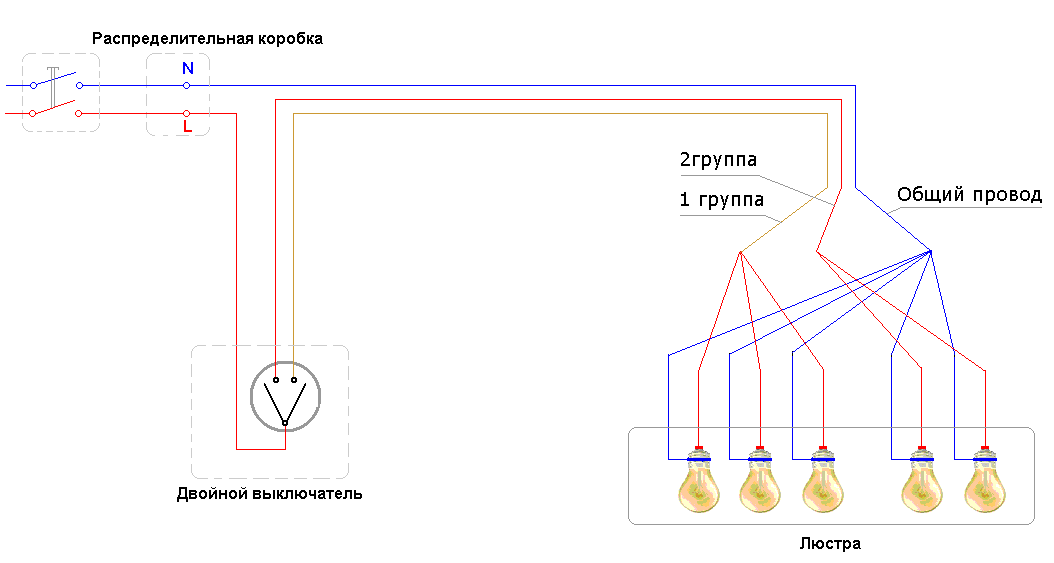

Общая схема подключения к двойному выключателю выглядит следующим образом: в соединительную коробку подводятся фазный и нулевой провода, проложенные обычно от общего щитка с автоматами. От соединительной коробки нулевой провод идёт к люстре напрямую, а фазный провод – на общий контакт двойного выключателя. Из выключателя выходят два провода на люстру.

По новым требованиям кроме фазного и нулевого провода, должен использоваться защитный PE-проводник («земля»), необходимый для заземления металлических корпусов электрической техники.

Подключение люстры может выполняться полностью с нуля, или при наличии уже проложенной проводки, установленной соединительной коробки и выключателя.

Подготовка

Подключение с нуля предусматривает несколько этапов электромонтажных работ. Для начала выбирается место для монтажа соединительной коробки. Соединительная (переходная) коробка должна находиться в верхней части стены возле потолка. Форму коробки можно выбрать круглую или квадратную. Затем выбирается место под двойной выключатель. Его желательно располагать в самой комнате прямо на входе. Что касается люстры, то она вешается на специальный крючок в центральной части потолка.

Монтаж проводки

После того, как определены места под коробку и выключатель, подготавливается трасса для прокладки проводов. Выполняется штробление в стене и в потолочной плите от соединительной коробки до выключателя и до люстры. Также выполняется штробление от общего щитка до соединительной коробки.

После работ по штроблению монтируется соединительная коробка. Затем укладываются провода по всей трассе. От общего щитка в соединительную коробку идут три провода (общий ноль, общая фаза и общая «земля»). Далее от коробки прокладывается ноль и «земля» напрямую к люстре, а фазный провод подводится на место, где будет установлен двойной выключатель. От двойного выключателя должны выходить два фазных провода, которые идут сначала в соединительную коробку, а затем от коробки к люстре (на две группы ламп).

Подключение выключателя

После прокладки проводов подключается двойной выключатель. Фазный провод от коробки подключается на общий контакт двойного выключателя. Два отходящих провода, идущих через коробку на люстру, подключаются к выходным контактам выключателя. Следует отметить, что функция комнатного выключателя – это разрыв фазы. Ни в коем случае нельзя подключать на выключатель ноль.

Подключение люстры

Для того, чтобы подключить люстру, сначала необходимо все её лампы условно разделить на группы. Например, если в люстре три лампы, то первая группа будет с одной лампой, а вторая – с двумя. Если люстра с пятью лампами, то существует два варианта разделения на группы.

• Первый способ (наиболее часто применяемый) – первая группа с двумя лампами, вторая группа с тремя.
• Второй способ – первая группа с одной лампой, вторая группа с четырьмя. Выбрать можно любой вариант по желанию.

После разделения ламп на группы, выполняется подключение в самой люстре. Для начала следует отметить один нюанс подключения проводов в патронах для ламп. Фазный провод необходимо подключать к центральному контакту патрона, а нулевой провод подключается к боковому контакту. Затем все нулевые провода со всех патронов люстры соединяются вместе и подключаются к нулевому проводу, подведённому от соединительной коробки.

Что касается фазных проводов, то отдельные группы подключаются отдельно друг от друга. Т.е. фазные провода, выходящие из патронов первой группы, соединяются между собой, а фазы из патронов второй группы тоже соединяются между собой, но отдельно от фазных проводов первой группы. Затем соединённые фазы первой и второй групп люстры соединяются с фазными проводами двойного выключателя, идущими через соединительную коробку. Первая группа к одному проводу, вторая – к другому проводу от выключателя.

Если в люстре предусмотрено заземление, то защитный PE-провод от коробки необходимо подключить на специальный контакт для заземления.

Подключение в распределительной коробке

После подключения и соединения проводов в люстре и выключателе, выполняется соединение всех проводов в соединительной коробке. Общий ноль от щитка соединяется с нулевым проводом, идущим на люстру, защитный PE-проводник соединяется с «землёй», идущей также на люстру. Общая фаза от щитка соединяется с фазным проводом на выключатель. Выходящие провода от выключателя соединяются с фазными проводами, идущими на каждую группу люстры.

Последний этап – это подключение общего нуля, фазы и «земли» в щитке. Фаза подключается на автоматический выключатель, ноль – на нулевую клемму, PE-проводник – на шину заземления. После этого подаётся напряжение включением автоматического выключателя, а затем включается двойной выключатель и проверяется наличие света.

Очень часто бывает, что на старое место необходимо подключить новую люстру. В этом случае уже установлен двойной выключатель, под потолком находится соединительная коробка, провода уже проложены и для подключения люстры достаточно определить, где какой провод.

• Самый простой способ – это развести все выходящие из потолка провода в разные стороны и включить обе клавиши двойного выключателя. С помощью индикатора определить, на каких проводах есть напряжение. Провод, на котором напряжения не будет – это ноль, остальные два – это фазы.
• Второй способ – это прозванивание всех проводов. Для этого придётся разбирать сам выключатель, а иногда и вскрывать соединительную коробку.

Подключение люстры и двойного выключателя необходимо выполнять только при отключенном напряжении.

Оборудование освещения в доме должно быть безопасным, а это, как правило, зависит от вопроса, как подключить люстру правильно с соблюдением всех условий. Разумеется, любой хозяин готов заявить, что такая процедура достаточно проста, но уже в начале монтажа нередко возникают сложности.

Очень многое в безопасном подключении освещения зависит от правильности соединения электропроводки с самим прибором, следовательно, нужно быть максимально внимательным. Ведь даже самое простое соединение люстры, имеет ряд нюансов, которые должны быть правильно реализованы.

От точного выбора осветительного оборудования зависит результат дизайнерского оформления. Поэтому источник света должен быть удобным и отлично вписывающимся в интерьер, а перед покупкой изучите несколько правил относительно подбора конструкции:

• в первую очередь обращайте внимание на дизайн светильника, идеально, если прибор будет иметь одинаковую палитру с ремонтом в помещении;
• учитывайте световую мощность люстры и количество установленных в ней лампочек, определиться с этим поможет наша предыдущая статья, ознакомиться с которой вы можете ;
• размер люстры лучше соотносить к общим параметрам комнаты. Согласитесь, будет не очень красиво, если весьма габаритную гостиную будет оснащать маленький невзрачный плафон. Во-первых, это не эстетично, во-вторых — вредно для зрения;
• торговая марка, которую вы выбираете должна иметь сертификат на продукцию, к тому же предоставить гарантию на эксплуатацию прибора.

Благодаря таким незамысловатым нюансам, вы совершите покупку правильно.

Установка люстры: виды и способы подсоединения к сети

Перейдем непосредственно к вопросу, как подключить люстру. Данная процедура не затратная, но все-таки требует выполнения по инструкции. Существует несколько возможностей подсоединить светильник в домашних условиях, о некоторых из которых многие еще не знают.

Схема подключения люстры с двумя контактами к двум проводам

Подобный вариант не предусматривает сложности подсоединить прибор к общей энергосистеме жилья. Для осуществления подобного соединения вы должны лишь соединить пары проводников, но при этом важно определить соответствует ли цвет изоляции. Для этого следует взять индикаторную отвертку и проверить проводники на потолке, в том проводе, где на индикаторе загорится диод и является фазным проводником.

Схема подключения люстры с двумя проводами

В подобном случае необходимо нулевой провод от люстры соединить с нейтралью в потолке, выходящей из распределительного короба, а коричневый проводник (фаза) соединяем с фазой в потолке, которая подходит к выключателю. Подключение люстры таким способом является элементарным, так как не требует дополнительных знаний в электрике.

Внимание! Все работы с электричеством следует выполнять только после того, как обесточена сеть. Таким образом вы соблюдете правила электробезопасности .

Монтаж люстры с двумя проводами к трем контактам

Зачастую причиной выхода трех проводников из потолка является наличие проводки с заземлением или подключение люстры к двухклавишному выключателю. Что нужно сделать в такой ситуации:

• правильно определить общий провод: для этого необходимо воспользоваться индикатором. Если, прикоснувшись к двум проводам, вы заметили свечение индикаторной отвертки, а на третьем ничего не произошло, значит последний провод — общий;
• также вы можете увидеть свечение лишь на одном проводнике, а оставшиеся не реагируют на прикосновение индикаторной отвертки, следовательно, первая жила — общая.

Не забывайте, что, проверяя проводники подобным образом, необходимо привести в рабочее положение обе клавиши выключателя. Далее выполняем соединение при помощи клеммных зажимов. Фиксируем в зажим, найденный нами проводник и любой другой, выходящий из потолка. Затем необходимо подключить к клемме пару жил от люстры.

Важно! Если присутствует необходимость включения и выключения люстры двумя клавишами одновременно, можно на два контакта, выходящих из потолка поставить перемычку или соединить их между собой в клеммной колодке.

Схема подключения люстры с несколькими проводами к трем контактам

Обычно люстра может иметь несколько проводов в связи с наличием в ней нескольких гнезд для подключения источников света. Но прежде чем заняться таким монтажом, следует изучить отдельную схему для таких устройств. Ознакомиться с ней вы можете ниже.

В такой ситуации, если у вас не установлен двухклавишный выключатель, им следует обязательно обзавестись. Когда все оборудование правильно подготовлено, можно выполнять монтаж люстры. Изначально в потолке находим общий проводник, используем методику, которую применяли в прошлом способе. К найденной жиле нужно подключить по одному из проводов, выходящих из каждого патрона, соответственно расцветке изоляции.

Два проводника из потолка соединяем с двумя жилами от каждого патрона. Для укрепления контакта лучше воспользоваться методом скрутки и спайки проводов, но идеально зафиксировать соединения колпачками.

Как правильно соединить несколько люстр с одним выключателем?

Планируя установить освещение в габаритной комнате, часто приходится крепить несколько светильников, но рациональнее их использовать при помощи единственного выключателя. Рассмотрим советы по ее подключению.

1. Все светильники должны подключаться параллельно, но важно учесть, что люстры лучше подсоединять через распределительный короб, а не напрямую.
2. Иногда используют один распределитель для всех светильников. Это делается в зависимости от прокладки электропроводки в доме.
3. Если каждая из люстр имеет несколько рожков, их подключают аналогично предыдущему способу.

Важно! Иногда прибегают к возможности использования одного выключателя с несколькими клавишами для пользования группой осветительных приборов.

Необходимость удлинения проводов при подсоединении освещения

Большинство людей предпочитают оформлять потолочную зону в подвесных натяжных вариантах. Это является недостатком для светильников, особенно если они ранее не были установлены. Однако, этот минус легко поправим, так как электрики советуют правильно удлинять проводники.

На первый взгляд задача может оказаться сложной. Так как добраться до контактов в потолке уже после чистовой отделки невозможно без нарушения целостности материала.

Важно! В труднодоступных местах соединение и удлинение проводов производится максимально надежно, поэтому не рекомендуется использовать клеммные колодки и пружинные зажимы.

Идеально правильно произвести наращивание электрических кабелей, используя метод соединения специальными изоляционными колпачками, которые отвечают высоким качествам пожаробезопасности или же применяют термоусадочные трубки, которые надежно соединяют наконечники оголенных проводов и спустя время не разбалтываются. О подробностях соединения подобным образом, прочтите .

Сечение проводников для подключения люстры

Для домашнего обустройства больше подойдут люстры с лампочками небольшой мощности. В светильнике могут включаться несколько лампочек одновременно, но при этом они будут питаться от стабильного напряжения 220 Вольт, а сила тока при этом составит 3 А. Для таких источников освещения достаточно проводников с сечением 0,5 мм2.

Говоря о традиционной электросети, то ее выполняют сечением провода не менее 2,5 кв. мм. Это позволяет соединить люстры, даже, если их общая потребность составит 2000 Ватт. Поэтому смело можно утверждать, что вопросом о смене проводки, имеющей более высокое сечение, можно не задумываться.

Обратите внимание, подсоединяя светильники с галогенными лампами, целесообразно пересмотреть сечение электрических проводников, так как, такие устройства потребляют намного больше мощности. Обязательно следует рассчитать предполагаемое сечение проводов и сравнить его с существующим. Такие мероприятия вы можете произвести, воспользовавшись онлайн-калькулятором, очень важно осуществить их правильно.

Следующим этапом после окончания ремонтных работ считается подключение осветительных приборов. Часто, особенно у начинающих мастеров, возникает вопрос, как подключить люстру с 3 проводами. При неправильно выполненном соединении появляется риск возникновения короткого замыкания.

Маркировка

Выделяют трехжильные провода, их называют фазными, нулевыми и заземляющими типами. Важно рассмотреть особенности их маркировки.

Защитный «ноль» помечают желто-зеленым, зеленым и желтым цветом, а также буквами на латинице: «РЕ».

Рабочим «нулем» называют нейтральные кабели, которые имеют синий цвет. Их обозначают как «N».

Фазовое напряжение переносит провод с маркировкой «L», который имеет серый, черный либо коричневый цвет.

Инструменты

Для проведения рабочего процесса вам потребуется индикаторная отвертка, кембрики, стремянка (или стол).

Вариант 1

Проводник 4 желтого цвета с зеленой полоской является заземлением. Другие кабели необходимо проверить.

Стоит более детально рассмотреть ситуацию, как подключить люстру с тремя проводами.

Для начала желто-зеленого цвета, остальные нужно грамотно распределить. Внутренние соединения в современных образцах уже выполнены.

С наружной стороны отдельно от каждой лампы отходят фазные кабеля. В этом случае есть объединяющий нулевой кабель.

В том случае, если светильник имеет 2 лампы, то проводники не соединяются друг с другом. Благодаря этому пользователь имеет возможность включать источники света поочередно. Возможно одновременное включение с помощью двух клавишного выключателя.

Следующий этап – непосредственно соединение. Ноль соответствует нулевому проводу. Они подводятся к определенным типам клавиш, для одновременного включения достаточно зажать сразу две клавиши.

Проведение данного этапа выполняют, отключив защитный автомат.

Вариант 2

Это такой вариант, когда присутствуют три провода в области потолка и люстры.

Одна из клавиш подключает соответственно один светильник. Другая клавиша отвечает за включение всех ламп. Чтобы добиться необходимого эффекта, необходимо придерживаться определенной схемы.

Три провода соединяются совместно с каждым проводником в потолке по отдельности. В итоге получается три провода.

Четыре лампочки

На сегодняшний день достаточно часто используют данный вариант. Причем один выполняет функциональную работу защиты. Из-за этого его называют заземляющим. Используется желтый провод для этих целей.

Способ подключения дальнейшие действия будут иметь следующий порядок.

Защитные провода изолируются отдельным путем. Все остальные соединяют следующим методом.

Пять ламп

Данная схема является аналогичной с трехрожковой люстрой.

Есть варианты, когда горят:

• 1, 4 или все 5 ламп;
• 2, 3 или все 5 ламп.

Большей популярностью пользуется схематическое выполнение 2+3. Выглядит схема следующим образом.

Стоит отметить, что перед началом рабочего процесса индикаторную отвертку проверяют. Кончиком нужно коснуться фазного проводника. На нем должна присутствовать фаза. В гнезде розетки во внутренней части инструмента должен загорится огонек.

Также важно: если в помещении не предусмотрено защитное заземление, необходима изоляция во внутренней части.

Если защита присутствует, один кончик соединяют с корпусом осветительного прибора. Второй конец нужно соединить с потолочным защитным проводником.

Финальный этап

На провод фазы устанавливают выключатель. Его размыкают, распределяют должным образом. При необходимости подключают многоклавишные устройства. Можно приобрести одно-, двух-, или трехклавишные приборы. Схематически их подключение будет отличаться. Важно рассмотреть все особенности данных вариантов.

Схема подключения одноклавишного прибора является достаточно простой для использования. С ее помощью можно зажигать и одновременным путем гасить все лампы сразу. При двух подводящих проводах, которые находятся в области потолка, она используется, основываясь на их количестве.

Финальный этап в этом варианте заключается в следующем. Проводятся монтажные работы в области стены, включение фазы. Чтобы определить нужный кабель, следует воспользоваться индикаторной отверткой. При подключении к нему вы заметите характерное свечение. В том случае, если индикатор не светится, произошло подключение к нулевому проводу.

Схема подключения двухклавишного прибора немного сложнее. В точке ввода прибор подключают таким же способом, что и вариант, представленный выше. Их соединяют определенным образом с проводами, которые идут по поверхности потолка.

Схема подключения трехклавишного прибора также усложнена. Она используется специально для управления люстрами. Благодаря этому мастер имеет возможность распределять лампы на три разных независимых группы.

Предусмотрена свободная жила, действия для подключения к ней аналогичные. На вход выключателя подводят фазу, к выходу подключают фазу на отдельные группы лампы.

При выполнении работы стоит соблюдать все правила безопасности. При укладке кабелей и проведении монтажа необходимо отключить источник электроэнергии. Провести процедуру можно с помощью индикаторной отвертки.

Мастеру стоит придерживаться определенных правил:

• отключение электросети;
• тщательное изучение схемы подключения.

Прогрессивные решения

Производители предлагают широкий выбор приборов. Современным решением является подключение люстр с управлением. В стену монтируется выключатель, с помощью которого устройством можно управлять дистанционно. Место его нахождения при этом не имеет значения.

Такой подход безопасен, облегчает условия использования осветительного прибора. Их отличие от привычных устройств заключается в конструкции, дополнительных элементах управления. Монтажные работы при этом ничем не отличаются от стандартных источников света.

Стоит отметить, что процедура подключения люстры предполагает определенного рода подготовку. Речь идет о выборе инструментов, изучении инструкций, особенностей выполнения работы. Начинающий мастер может справиться с данной задачей.

В том случае, если вы все же сомневаетесь в своих способностях, мастерстве, тогда лучшим выходом станет обращение к специалисту. Они выполнят работу на высшем уровне, соблюдая все правила безопасности.

Замена осветительного оборудования в жилых помещениях может быть вызвана как неисправностью старых приборов, так и желанием обновить интерьер. В просторных помещениях устанавливаются приборы с большим числом ламп, что требует распределения их по группам. Для этого стоит подключить люстру к двухклавишному выключателю.

Инструменты для работы

Перед началом монтажа нужно подобрать необходимые инструменты. К ним относятся:

Провода в люстре

Прибор, купленный в магазине, снабжается инструкцией. Правила требуют, чтобы она была на русском языке. Однако если памятка отсутствует или отечественного перевода нет, стоит знать такие правила:

При отсутствии маркировки прозвонить схему можно с помощью прибора. В любом случае дополнительная проверка качества и правильности сборки не помешает.

Общее описание

Когда светильник оснащён несколькими лампами, а проводка позволяет использовать схему подключения двухклавишного выключателя к люстре, имеется много вариантов распределения светового потока. Можно выбрать любой из следующих:

Монтажные мероприятия

Если в комнате уже имеется устраивающая хозяина и подходящая к осветительному прибору электрическая сеть, то это сократит временные и материальные издержки на установку. Однако подсоединение с нуля также встречается нередко.

Для этого необходимо выбрать место будущего нахождения люстры. Как правило, это середина потолка, хотя современные дизайнерские решения могут предложить её установку практически в любом месте. Крепление осуществляется на специальные кронштейны.

Прокладка кабеля

Выбрав точку для размещения осветительного прибора, нужно определить, где будет установлен двойной выключатель для подключения люстры. Потребуется также распаечная коробка, которую крепят чуть ниже потолка на стене. Форма её может быть любой.

Разметив установочные места, необходимо подготовить трассу для укладки провода. Это трёхжильный (для сетей с заземлением число жил будет 4) кабель соответствующего сечения, которое зависит от мощности и количества ламп. Рассчитать его можно по специальной таблице. Канал штробится от предполагаемого места установки светильника до разветвителя и далее до коробки, где будет стоять выключатель.

Если в комнату не заведено напряжение, то от центрального щита прокладывается канал с размещением кабеля, аналогичного комнатному — до соединительного бокса. От него общий ноль и земля (если есть) отходят напрямик до люстры, а фазный провод подаётся к месту предполагаемого выключателя. От него же необходимо проложить двухжильный кабель, по которому будет подаваться фаза сперва до распредкоробки, а затем к светильнику.

После того как проброска проводов завершена, нужно их скоммутировать. Фаза, подаваемая из коробки, крепится к общему контакту разъединительного устройства. Концы, идущие к люстре, — к отходящим клеммам. Подобная арматура выполняет функцию разрыва фазы. В целях безопасности прокладывать через неё нулевой провод нельзя.

Распайка светильника

Прежде чем подключить двойной выключатель на люстру, необходимо все имеющиеся в приборе лампы разбить на требуемые группы. Это дробление выполняется в зависимости от нужных условий освещённости. Вариантов может быть несколько, выбор делается произвольно. При подключении патронов следует учитывать правило: фаза подходит к центральному контакту, ноль — к боковому. Все нулевые провода совмещаются с соответствующей жилой, идущей от соединительной коробки.

После распределения такие концы замыкаются между собой отдельно: первая и вторая группы подсоединяются к двойному кабелю, идущему от выключателя через соединительный бокс. При предусмотренной заземляющей жиле её следует совместить с контактом, помеченным PE или специальным значком.

Распределительный бокс

Соединив провода в осветительном приборе и в выключателе, нужно собрать схему в распаечном коробе. Это можно совершить несколькими способами:

Определившись с методикой совмещения проводов, следует соединить их между собой. Порядок таков:

• Общая нулевая жила от главного щитка подключается к подобному проводу люстры.
• Фаза от источника питания — с соответствующим концом, идущим к выключателю.
• Групповые шнуры со светильника — с отходящими от коммутационного устройства.
• Контакт PE — с землёй от прибора освещения.

Последним этапом будет включение схемы в распределительном щитке. Произвести это несложно, так как все концы подсоединяются на определённые места: фаза к автоматическому выключателю, ноль к нулевой клемме, а PE-проводник к заземляющей шине. После визуального обследования правильности собранной схемы её необходимо проверить с помощью мультиметра при включённом и нерабочем положении выключателя. Убедившись в том, что схема рабочая, можно подавать напряжение.

В случае установки новой люстры на старое место вся электроарматура уже установлена, имеется кронштейн и провода. Необходимо определить их фазировку. Это можно сделать так:

• Развести концы в стороны и включить клавиши выключателя. Индикатором определить наличие напряжения. Где оно отсутствует, будет ноль или общий провод. Два прочих контакта — фазные.
• Для прозвонки с использованием прибора нужно разобрать выключатель и распаечную коробку.

При проведении подобных мероприятий стоит помнить, что работа с электрическим током является опасной. Поэтому перед монтажом следует отключить напряжение и проверить его отсутствие исправным приспособлением. Если навыки производства электротехнических работ отсутствуют, рекомендуется обратиться к специалистам.

Как подключить люстру?

Таким вопросом задавался каждый, кого затрагивала тема ремонта, строительства или просто косметических вопросов. Ведь все хотят жить в комфортном и надежном доме, не так ли? Каждая деталь в подходе к данной теме должна быть хорошо продуманна, такая же задача и в вопросе, как правильно подключить люстру к электричеству в вашей комнате? Сейчас мы с вами рассмотрим несколько типов и способов монтажа освещения в вашем жилье, ведь это все намного проще, чем вы себе представляете.

И так, акцентируем ваше внимание на такое правило, номер один – позаботьтесь о мерах предосторожности. Да – да, мокрыми руками в не обесточенные провода не лезем.  И еще, будет правильным набросать себе схему монтажа. Если вы хотите подключить вашу люстру к одинарному выключателю, то в этом случае все будет элементарно просто, так как суть заключается в одной лампочке и двух проводков, которые называют ноль и фаза. Соединяете эти два равно выведенных провода между собой и работа готова. Стоит отметить, если вы производите монтаж многорожковой люстры, то проводки фаз, следует соединить воедино, что бы в конце у вас так же было два выхода.

Если же вы подключаете люстру к двойному выключателю, то в данном случае вы будет работать с тремя проводами: ноль и две фазы. Если присутствует провод заземление, то не забудьте его заизолировать. Обратим ваше внимание на то, что в данном случае однорожковую люстру установить к двойному выключателю невозможно, поэтому берем минимум два рожка. Для того, чтобы каждая клавиша управляла правильно, отдельной парой лампочек, проделывают следующее: нулевой провод подводят к выводящему концу, который в свою очередь соединен со всеми цоколями ламп.  А оставшиеся фазные провода нужно подключить к двум выходящим из светильника концам, тогда ваши клавиши будут работать в нужном режиме.

На сегодняшний день популярностью пользуются светильник, которые управляются пультом. Так, вы лежа на диване можете, включить или потушить свет, подсветку или даже музыку. Схема подключения в данном случае иная, которая состоит из светильников, объединённых блоками, а теми в свою очередь управляет контролер. А контролер выполняет работу получая ее с пульта управления. И так, как обычно первый провод нулевой подключаем к соответствующему выходу светильника, а дальше, если у вас одноклавишное отключающее устройство, то к светильнику подключается одна фазная зона, если двухклавишный выключатель, то один фазный проводок просто заизолируйте. Все просто, главное не перепутайте провода: фазу и ноль. Если же вы хотите установить стационарный пульт, то тут уже обязательно должно к светильнику подходить три провода. После удаления прошлого выключателя, должны остаться в коробке две свободных фазы. Первую фазу соединяете с нулевой на потолке, а второй выход подключите к оставшейся бывшей фазе. Дальше для монтажа стационарного пульта управления вам необходимо воспользоваться мультиметром, с помощью него вы найдете пару жил между которыми возникает 220V и подсоедините к клемам пульта, которые обозначены маркировкой «N» и «L». Ну вот и все, можно пользоваться. Стоит заметить, что подключение светодиодных люстр проходит по стандартной тактике, в которых вы должны произвести ряд следующих действий, обесточить помещение, снять выключатель, развести провода: ноль и фазы, и соединить их в правильном порядке, общий провод на потолке обязательно соединить со светильником, подключить к пульту управления, как мы рассказывали уже ранее. Если провода два, то все просто: один прикручиваем на фаза, другой к нолю. Подключение с тремя проводами ненамного сложнее, просто третий провод заземления либо игнорируйте, либо заизолируйте. Что по поводу подключением с четырьмя проводами, тут дела обстоят немного иначе. Вы увидите, что от каждого из рожков направленны два разноцветных провода: синие и коричневые провода, заметим, что встречаются и другие варианты. Для подсоединения к двойному выключателю разбиваем их на три группы: две фазы и один ноль. Объединим и скрутим синие провода – получаем ноль, оставшиеся произвольно разбиваем на две группы. Далее проделываем стандартные действия, которые мы с вами описывали раннее и работа готова.  И так, в данной статье мы с вами рассмотрели разные варианты подключения световых приборов и поняли, что не так уж и сложная эта работа, главное внимательно к ней отнестись.



Подключение люстры







Подключаем люстру самостоятельно



Люстра – осветительный прибор  на одну и более лампочек, схема подключения люстры довольно проста и под силу любому человеку,  обладающему элементарными навыками в электрике. Хотелось  бы напомнить  основную причину неполадок в электротехнике « Все поломки происходят по вине контакта, или он есть там, где его не надо или его нет там, где это необходимо».

При покупке люстры надо заранее определиться  с технической возможностью подключения, то есть если у вас на потолке выходят два провода то вам придется ограничится покупкой люстры с одной лампочкой или заменить проводку на освещение для подключения многоламповых люстр.

Что бы подключить люстру на две и более ламп, необходимо иметь на выходе из потолка как минимум три провода, а если брать во внимание современные требования к электробезопасности, то необходим и четвертый провод для заземления. В постройках советской эпохи в освещение квартир не закладывался отдельный провод для подключения заземления.  Честно говоря вероятность того что фазный провод начнет контачить с металлическим корпусом люстры, довольно мала.  Сейчас мы рассмотрим вариант подключения когда у вас из потолка выходит три провода. Если ваша квартира находится в новострое  и в вашем распоряжении четыре провода, то один из них заземление обычно он маркируется желто-зеленым цветом и его необходимо прикрутить на корпус осветительного прибора. Место куда прикрутить, можно определить по маркировке PE — это стандартное обозначение заземления.

Итак, выход в три провода, при условии что у вас стоит двухклавишный выключатель, в момент включения двух клавиш на двух проводах выходящих из потолка должна присутствовать Фаза.  Берем обычный индикатор и проверяем, если на двух проводах индикатор показывает наличие напряжения, то все в порядке. Удостоверившись что Фаза  есть, выключаем  по очереди клавиши выключателя.





Отключив одну клавишу, проверяем провода, если на одном из них фаза пропала, выключаем вторую клавишу на втором проводе тоже должна пропасть фаза. Если на этом этапе  у вас  возникли проблемы, то читаем статью «подключение выключателя» и устраняем неполадки в распаячной коробке вашей квартиры.



Для того чтобы было все красиво, нам необходимо удостовериться  в присутствии ноля. Для этого нам понадобится обыкновенная контрольная лампочка, которая состоит из патрона с лампочкой и присоединенных двух проводов. Включаем клавиши выключателя и проверяем.

Провода, на которых в момент включения присутствует фаза вы уже знаете, одним концом контрольки вы берете фазу а вторым концом вы проверяете оставшийся третий провод, если лампочка горит то нолем у вас все в порядке. Ту же процедуру проделываем со вторым фазным проводом, также проверьте момент выключения.







В основном, схема подключения люстры собирается на заводе изготовителе. Для её подключения выходит три провода, синий это всегда ноль, оставшееся два фазные.  При помощи клемника  соединяем три провода люстры с тремя проводами на потолке. При отсутствии клемника допускается использовать для соединения скрутку, которую необходимо тщательно заизолировать черной изолентой ПВХ. Где фазные провода вы уже знаете да и с нолем тоже определились. Для того что бы вы поняли принцип подключения к этой статье выложены максимально простые схемы подключения, ориентируясь по ним вы без труда справитесь с этой задачей.

Бывает и такое что на купленной люстре китайского производства отсутствует маркировка на выходе проводов. Для того чтобы найти ноль её необходимо прозванивать.





Вообще выбор люстры это достаточно серьезное дело, не так давно  просматривая  сайт  по тематике натяжные потолки, наткнулся на одну статью посвященную  выбору освещения для натяжных потолков.   Так как ремонт квартиры был у меня  уже не за горами, то выбор  люстры для натяжных потолков  поставил меня в тупик.  Оказывается,  что для таких потолков не требуется специальное  освещение.  Вполне можно поставить обычную люстру только нужно учитывать её температуру нагрева,  и направление теплового потока исходящего от неё.   Также  же  не всегда она должна быть посреди комнаты, есть нюансы   по направлению световых потоков с точки зрения дизайна.







Прозвонку люстры мы оставим на другой раз, если вы внимательно рассмотрели и поняли  схемы подключения, то должны были уяснить  что ноль на люстре общий и он идет на все патроны люстры без разрывов, то есть найти нулевой провод не составляет труда для этого вам понадобится мультиметр, или любое устройство  для прозвонки кабелей.



На заметку:  Решили купить сварочный аппарат читаем статью Выбор сварочного аппарата для дома

порядок действий, разводка проводки и советы специалистов

Обязательной частью каждого ремонта считается подсоединение люстры к осветительной проводке. Даже не обращая внимания на то, что все манипуляции связаны с электрическими цепями, справиться с поставленной задачей сможет любой человек. Самое главное – придерживаться обусловленных правил, и тогда работы можно реализовать самостоятельно на должном уровне. Далее рассмотрим, как правильно подключить люстру своими руками без ошибок.

Важнейшие требования

Перед тем как приступить к подключению люстры на 2 выключателя, требуется ознакомиться со всеми основными условиями при занятии с электроустройствами. При этом, если работа с электроэнергией не представляет собой основополагающий род работы, совсем не обязательно изучать всю документацию. Достаточно ознакомиться со следующими элементарными правилами:

• все инструменты, которые планируется использовать во время действий с электропроводкой, должны иметь высококачественную изоляцию рукояток;
• лучше всего, чтобы все работы проделывались исключительно на обесточенных проводах;
• монтаж выключателя для освещения требуется осуществлять только в разрыв фазного провода.

При подключении люстры на 2 выключателя все перечисленные правила должны быть обязательно учтены. Пренебрегать ими не следует, так как это может привести к непоправимым последствиям.

Схема подключения

Перед тем как подключить люстру на 2 выключателя, нужно приобрести кабель с тремя проводами. Он необходим обязательно, потому что при таком подключении один провод идет от распределительной коробки, а два остальных требуются для подключения светильника.

Если вы не знаете, как правильно подключить люстру на 2 выключателя, то переживать по этому поводу не следует, так как все работы выполняются по тем же правилам, что и присоединение обыкновенного светильника.

Серьезность переполюсовки

Многие думают, что установка выключателя может делаться на любой провод. Такое мнение в корне ошибочное. Объясняется это тем, что если выключатель разрывает нулевой проводник, то сквозь лампы люстры ток не проходит, но присутствует фазный потенциал на всех проводах, а это, в свою очередь, грозит поражением тока во время выполнения работ.

Еще одним неприятным моментом в подобной ситуации является то, что при таком роде подключения лампы могут приглушенно освещать помещение или мерцать в неработающем положении.

Инструменты

Перед тем как люстру подключить на 2 выключателя, требуется побеспокоиться о наличии надлежащих важных инструментов. К ним относятся отвертки, изоляционная лента, бокорезы, индикаторная отвертка, пассатижи, измерительный прибор и острый нож.

С большинством инструментов все давно знакомы. Немного иначе дела обстоят с замерными приборами, которые могут быть как цифровые, так и стрелочные. Специалисты предпочитают пользоваться цифровыми измерительными устройствами, так как они обеспечивают точность и защищены от перегрузок.

Маркировка проводов

При подключении люстры к 2-клавишному выключателю нужно будет иметь представление о маркировке проводов, которая значительно облегчает работу, так как исключается необходимость прозванивать провода.

На некоторых шнурах можно увидеть маркировку желтую с зеленой полоской. Она говорит о том, что этот проводник специально предназначен для заземления. Данный проводник категорически запрещено использовать для подключения устройств. Если шнур маркируется синей или голубой расцветкой, то это говорит о том, что он нулевой. Фазные проводники могут маркироваться любой другой окраской, кроме перечисленных выше.

При подключении люстры на 2 выключателя чаще всего появляются трудности в домовладениях со старой проводкой, так как в те времена провода никак не маркировались и были все одинакового цвета. В таком случае перед началом работ непременно потребуется осуществить прозвон проводов.

Прозвон проводки

Перед тем, как подключить люстру к 2-клавишному выключателю, надобно проверить корректность включения. Индикаторная отвертка обязана указывать наличие фазы на одном из проводников в незамкнутом расположении. Если фазу отыскать не получается, то это означает, что при подключении выключателя была допущена ошибка или же появилась проблема в распределительной коробке.

В месте установки люстры должно выходить как минимум два провода. Один из них должен быть нулевым, а другой – фазным от выключателя. Если планируется подключать многорожковую люстру, то тогда численность проводов может быть увеличена.

Определить предназначение проводов дозволено с помощью индикаторной отвертки. Если выключатель включен, то напряжение должно быть только в одном из проводов. Определить, какой шнур подходит назначенной клавише, можно, поочередно включая их.

Соединение проводов

Провода от люстры к осветительной проводке разрешено присоединить при помощи скрутки, пайки или специализированных клеммных колодок. Самым качественным и долговечным способом считается пайка, но используется она очень редко. Это объясняется тем, что выполнить ее на высоте и в ограниченном пространстве очень сложно.

Скрутка может выполняться только в том случае, если провода имеют один диаметр. Категорически запрещено скручивать промеж собой одножильные и многожильные провода, а также медные с алюминиевыми. Если все условия для скрутки соблюдены, то место скручивания нужно будет обмотать изоляционной лентой или использовать изолирующие колпачки.

Самым оптимальным и часто встречающимся считается соединение проводов с помощью клемм. В настоящее время в магазинах представлен огромный выбор клемм.

Применение

При подключении люстры на двойной выключатель появляется возможность попеременно использовать группу ламп или же подключать прибор на всю мощность. Если человек не знает, как подключить люстру на 2 выключателя, переживать по этому поводу не стоит. В этом нет ничего сложного. Поскольку двухклавишный выключатель состоит из пары одноклавишных, которые укомплектованы в единственный корпус, то схема подключения их практически схожая.

Перед тем как подключить люстру на 2 выключателя, требуется в первую очередь познакомиться с ее конструктивными особенностями и со всеми элементами, подсоединяемыми к электрической сети.

Действия при несоответствии требуемому типу выключателя или люстры

Бывают ситуации, когда от двойного выключателя выходит больше проводов, чем надобно, и человек не знает, как подсоединить люстру на 2 выключателя в таком случае. Не стоит сразу же впадать в панику. В таком случае оптимальным решением проблемы является замена выключателя и оставление части проводов свободными.

Также иногда встает вопрос о том, как разделить люстру на 2 выключателя, если она простая. В таковом случае необходимо совместить провода, которые идут от различных клавиш. Их объединение может быть осуществлено как в самом выключателе, так и на потолке непосредственно перед колодкой подключения. В подобном случае люстра будет включаться произвольной из клавиш, а для выключения понадобится, чтобы все клавиши находились в неработающем положении.

Что делать если численность клавиш меньше, чем проводников на люстре

Если желание восстанавливать всю проводку отсутствует, то в подобном случае можно объединить все отдельные группы ламп в одну. В крайних вариациях позволено применять несколько выключателей, но только при условии, что это позволит сделать проводка.

В последнее время самый распространенный вопрос: как соединить люстру на 2 выключателя с пультом дистанционного управления? В подобной обстановке все будет зависеть от количества лампочек, которые присоединены к выключателю.

Специфика соединения проводов в люстре

Приобретая последние осветительные приборы и увидев в них обилие шнуров, многие задаются вопросом, как сделать люстру на 2 выключателя и выполнить соединениях этих контактов.

Как показывает практика, у множества люстр, в особенности у тех, которые изготовлены в Китае, часто отсутствуют требуемые соединения. В таком случае перед тем, как подцепить люстру на 2 выключателя, обязательно требуется знать, сколько планируется раздельных групп лампочек. Все они, которые будут входить в одну группу, необходимо параллельно соединить, а провода одного оттенка скрутить вместе. Такие манипуляции требуется провести с каждой группой лампочек.

После этого надо объединить между собой все провода от каждой группы, которые имеют синюю маркировку, и вывести от них один провод, который впоследствии потребуется присоединить к нулевому проводнику. Все оставшиеся провода выводятся и присоединяются к проводам выключателя.

Подключение

При приобретении пятирожкового осветительного прибора появляется вопрос, как собрать люстру на 2 выключателя своими руками. Подключение будет ничуть не сложнее, чем это пришлось бы сделать с любой другой люстрой.

Для того чтобы подсоединить пятирожковую люстру, необходимо в обязательном порядке разбить группы, в каждой из которых будет по две или три лампы. После этого все манипуляции будут идентичны. Все провода, которые находятся внутри люстры, должны быть подсоединены и качественно изолированы. Если использовать специальные клеммы, то в таком случае монтажные работы значительно упростятся.

Использование заземления

Современные постройки в обязательном порядке снабжаются специальной электропроводкой с заземляющими проводниками. Это выполняется в соответствии с существующими правилами и нормативами.

Как уже было сказано ранее, подобная проводка маркируется желто-зеленым цветом. Для люстры с двумя группами ламп из потолка будет выходить четыре провода. Если люстра оснащена железными элементами, то в подобном случае следует пользоваться специальной клеммой для подключения заземления. При подключении такого типа конструкции важно выполнить еще и заземление на люстру. Если при приобретении такого осветительного прибора в комплекте не было клеммы, то провод заземления вообще разрешено не подключать. Самое главное – качественно его заизолировать и скрыть под корпусом люстры. Желательно сделать это качественно. Надежная изоляция позволит избежать риска коротких замыканий. Также следует как можно лучше спрятать провода под корпусом осветительного элемента. Качественная установка люстры позволит не только дать освещение в комнату, но и сделать ее интерьер особенным (в частности, если речь идет о дизайнерских моделях).

Распространенные ошибки

При подключении люстры к двойному выключателю иногда люди без опыта в данной области допускают определенные ошибки. Самыми распространенными из них считаются следующие:

1. У любой схемы подключения люстры есть фаза, которая приходит в соединительную коробку. Затем она опускается на входной контакт, разъединяется и уже иными проводами возвращается в распайку, выходя непосредственно на потолок. Особенностью является то, что ноль должен приходить в коробку и после этого отправляться на люстру, при этом не снижаясь к выключателю. В этом и кроется самая общераспространенная ошибка начинающих электриков и любителей, которые по неопытности путают маркировку и к выключателю опускают как фазу, так и ноль. Это приводит к тому, что во время включения клавиши выбивает автомат. Для того чтобы не допустить подобной ошибки, всегда необходимо помнить, что ноль ни в коем случае не должен заходить в выключатель, а уходить сразу же на потолок.
2. Следующая ошибка связана с нулем. Бывают ситуации, когда два провода путают между собой и через выключатель вводят ноль, а не фазу, как положено. В такой ситуации не исключено, что осветительный прибор все же будет функционировать, но напряжение в нем будет меняться непрерывно. Данная невнимательность может привести к весьма неприятным последствиям (таким как удар током во время смены лампочки).
3. Следующая ошибка возникает в результате подключения фазной жилы на выключателе не к главному общему контакту, а к одному из отходящих. Такая ошибка приведет к тому, что будет работать только одна половина осветительного прибора. Такие ошибочные действия можно выявить еще и по исчезновению работоспособности подсветки выключателя. Если вдруг перестала работать диодная подсветка, то это является первым признаком того, что во время подключения была допущена ошибка.
4. Иногда владельцы квартир при подключении люстры сталкиваются с настоящей мистикой. Они изначально собирают всю схему безошибочно, но через определенное время обнаруживают, что через выключатель проходит не фаза, а ноль. В такой ситуации возникает масса вопросов. Ответ очень прост. Иногда во время выполнения ремонтных работ общей проводки занимающиеся своей работой электрики меняют счетчик или изначально неправильно выполняют действия. К сожалению, от подобных ситуаций никто не застрахован, особенно если речь идет о многоэтажном домовладении.

Весь процесс подготовки и подключения люстры к питанию двойного выключателя весьма прост. Самое главное в такой ситуации – придерживаться определенных рекомендаций и внимательно обращаться с проводами. К сожалению, от ошибок никто не застрахован, особенно это касается неопытных мастеров. Для того чтобы их избежать, следует корректно и предельно внимательно выполнять все этапы монтажа и четко следовать схеме. Перед началом работ непременно требуется пристально просмотреть инструкцию, которая прилагается к люстре, в которой указаны все технические параметры, а также нарисована подробная схема и порядок подключения всех проводов. В таком случае можно защитить себя от неприятных последствий не только во время выполнения работ, но и при непосредственной эксплуатации осветительного прибора. Если нет уверенности в своих силах и опыта в работе с электричеством, то лучше всего обратиться за квалифицированной помощью электриков, которые профессионально и качественно выполнят все требуемые работы. В таком случае можно избавить себя и окружающих от проблем в процессе эксплуатации.

Что делать, если в электрической коробке светильника отсутствует заземляющий провод

Марк Дж. Донован

Должен ли светильник быть заземлен? Многие люди со старыми домами сталкиваются с ситуацией, когда не находят заземляющий провод в электрической коробке при установке нового светильника в старом доме. Большинство новых осветительных приборов включают в себя три провода: горячий (черный) провод, нейтральный (белый) провод и провод заземления (оголенный медный или зеленый). Горячий провод обеспечивает питание светильника.

Нейтральный провод обеспечивает обратный путь для тока, протекающего от самого светильника обратно к щиту главной электрической цепи.

Обязательно прочитайте эту статью о том, как предотвратить поражение электрическим током при работе с электропроводкой в ​​вашем доме.

Провод заземления обеспечивает вторичный путь для протекания тока в случае короткого замыкания в осветительном приборе или даже в проводе электрического кабелепровода (кабель Romex со связанными в нем горячим, нейтральным и заземляющим проводами).). Заземляющий провод крепится к металлическому каркасу светильника.

В старых домах электрические кабели обычно включали только горячий и нейтральный провод. Часто электрический провод проходил в металлическом кабелепроводе по всему дому и подключался к электрической розетке и распределительным коробкам. Металлический трубопровод и электрические коробки служили заземлением для осветительных приборов и приборов. Однако во многих случаях в жилищном строительстве металлические трубы и металлические электрокоробки не применялись.

Узнайте, как подключить два светильника, управляемых одним выключателем

В этом случае провод заземления фактически отсутствовал. Отсутствие заземляющего провода в электропроводке дома в настоящее время является незаконным при строительстве новых домов, и так было на протяжении десятилетий.

При нормальной работе светильника ток не должен протекать по проводу заземления. Вот почему заземляющий и нейтральный провода никогда не должны соединяться вместе, за исключением задней части шины на панели главной цепи.Посмотрите это видео, чтобы узнать , как подключить электрическую розетку .

В случае короткого замыкания, когда ток от горячего или нулевого провода начинает протекать по металлическому корпусу светильника, ток будет проходить по проводу заземления. Когда это произойдет, автоматический выключатель на главной электрической панели сработает, тем самым остановив ток в цепи и предотвратив потенциальное возгорание и/или поражение электрическим током со смертельным исходом.Узнайте , как автоматический выключатель спасает жизни . Итак, что делать, если в электрической коробке нет провода заземления? Если коробка металлическая, то к ней можно присоединить заземляющий провод светильника, при условии, что металлическая коробка заземлена.

Получите эту электронную книгу, чтобы узнать как заменить выключатель света .

Если электрическая коробка не металлическая, просто закрепите изолентой конец заземляющего провода светильника и оставьте его плавать в электрической коробке.

Единственная альтернатива — обновить проводку в доме, что обойдется во многие тысячи долларов.

Для получения справки по строительству нового индивидуального дома см. Лист предложений по строительству нового дома HomeAdditionPlus.com . Бюллетень предложений по строительству нового дома содержит информацию о том, как планировать индивидуальный проект строительства дома и на что обращать внимание при найме подрядчиков для строительства вашего нового дома. Он также включает в себя подробную таблицу разбивки затрат и электронную таблицу для оценки ваших собственных затрат на строительство нового дома.

Заполните нашу быструю и удобную форму за 3-5 минут и получите бесплатное ценовое предложение по пристройке дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке дома. Этот процесс является бесплатным, и вы не обязаны продолжать его после того, как получите смету стоимости пристройки к дому.

Как подключить лампы последовательно? Базовый монтаж электропроводки

Как соединить точки освещения последовательно?

В сегодняшнем учебном пособии по базовой электропроводке мы покажем , как подключить точки освещения в производителях? . Хотя мы знаем, что последовательное соединение для бытовой проводки, такой как вентиляторы, выключатели, лампочки и т. д., не является предпочтительным способом вместо параллельного или последовательно-параллельного соединения. Но в некоторых случаях нам необходимо последовательно подключать и подключать электроприборы.

Как подключить лампы последовательно?

На приведенном выше рисунке все три световые точки соединены последовательно. Каждая лампа подключена к следующей, т.е. L (линия, также известная как фаза или фаза) подключена к первой лампе, а другие лампы подключены через средний провод, а последний провод как N (нейтральный) подключен к напряжение питания тогда.

, согласно аналогии с последовательной цепью, протекающий ток одинаков во всех этих лампах накаливания / лампах, но напряжение отличается, в отличие от параллельной цепи, где напряжение одинаково в каждой точке, где ток разный.

Одним из основных недостатков последовательной цепи освещения является то, что добавление или удаление одной лампы из цепи повлияет на всю цепь, т. е. другие лампы будут светиться тусклее, а другие подключенные устройства и приборы не получат достаточного или требуемого рабочего напряжения, поскольку напряжение в последовательной цепи разные в каждой точке, но протекающий ток одинаков.

Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки цепи или подцепи) в цепи такого типа путем простого удлинения проводников L и N к другим лампам, но они не будут светиться в соответствии с номинальный выходной КПД. Короче говоря, добавление большего количества лампочек в последовательную цепь приведет к затемнению остальных световых точек.

Еще один серьезный дефект последовательной цепи освещения заключается в том, что, поскольку все лампы или лампочки подключены между линией L и нейтралью N соответственно, если одна из лампочек выйдет из строя, остальная часть цепи не будет работать, поскольку цепь будет быть открытым, как показано на рис. ниже.Здесь вы можете видеть обрыв линейного провода, подключенного к лампе 3, поэтому лампа выключена, а остальная цепь работает правильно, т. Е. Лампы светятся.

Светильники, соединенные последовательно

Недостатки последовательной цепи освещения.

• Обрыв провода, выход из строя или удаление любой отдельной лампы приведет к разрыву цепи и прекращению работы всех остальных, поскольку в цепи протекает только один единственный путь тока.
• Если в последовательную цепь освещения добавить больше ламп, их яркость будет снижена.потому что напряжение распределяется в последовательной цепи. Если мы добавим больше нагрузок в последовательную цепь, падение перенапряжения увеличится, что не является хорошим признаком для защиты электроприборов.

Проводка серии
• представляет собой проводку типа «ВСЕ или НИ ОДИН», что означает, что все устройства будут работать одновременно или все они отключатся, если возникнет неисправность в любом из подключенных устройств в последовательной цепи.
• Высокое напряжение питания необходимо, если нам нужно добавить дополнительную нагрузку (лампочки, электронагреватели, кондиционер и т. д.) в последовательную цепь.Например, если пять ламп на 220 В должны быть соединены последовательно, то напряжение питания должно быть: 5 x 220 В = 1,1 кВ.

• Общее последовательное сопротивление цепи увеличивается (и ток уменьшается) при увеличении нагрузки в цепи.
• В соответствии с будущими потребностями в последовательную цепь тока следует добавлять только те электроприборы, если они имеют такой же номинальный ток, как и ток, одинаковый в каждой точке последовательной цепи. Однако мы знаем, что электрические приборы и устройства, т.е.е. лампочки, вентилятор, обогреватель, кондиционер и т. д. имеют разный номинальный ток, поэтому их нельзя включать в последовательную цепь для бесперебойной и эффективной работы.

Преимущества :

• При последовательном подключении требуется меньший размер кабеля.
• Мы используем для защиты цепи последовательного соединения предохранителей и автоматических выключателей с другими приборами.
Цепь серии
• не вызывает накладных расходов из-за высокого сопротивления при добавлении в цепь дополнительной нагрузки.
• Срок службы батареи при последовательном включении больше, чем при параллельном.
• Это самый простой способ подключения электропроводки, и неисправность можно легко обнаружить и устранить по сравнению с параллельным или последовательно-параллельным подключением.

Недостатки последовательной цепи освещения

Полезно знать:

• Выключатели и предохранители должны быть подключены через линия (под напряжением) провод.
• Параллельное соединение электрических устройств и устройств, таких как вентиляторы, розетки, лампочки и т. д., является предпочтительным способом вместо последовательного соединения.
• Параллельное или последовательно-параллельное подключение более надежно, чем последовательное подключение.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
• Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
• Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практический опыт работы, умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем выполнять какие-либо изменения в подключении электропроводки.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате.Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные основные руководства по установке домашней электропроводки:

как подключить несколько светильников с выключателем на конце

 Показать цитируемый текст

Роберто: Чтобы попытаться сделать это проще.
Мы подключили точно такую ​​же установку. Непрерывная цепочка (люминесцентных) ламп вдоль потолка. Единственный переключатель находится рядом с дверью за дальним концом.
Решение. Подключили нулевой белый провод от цепи питания выключатель насквозь и к каждому приспособлению. Он останавливается на последнем приспособлении и дальше не идет. (Кстати, нейтраль непрерывна и никогда не переключается. В Северной Америке проводка домашняя).
Также подключил заземляющий провод через и к каждой раме светильника и металлические потолочные коробки и к металлической коробке с настенным выключателем в утвержденным образом.
Мы также протянули черный провод от источника питания от точки начала светильники до выключателя на дальнем конце, без подключение к чему-либо на пути.(В нашем случае этот третий провод делает на самом деле пройти физически через приспособления, потому что это было наиболее удобно, но не соединяется ни с одним из них. Это провод под напряжением от предохранителя/автоматического выключателя, который «несет» напряжение к переключатель на дальнем конце). Этот черный провод под напряжением подключается к одной стороне настенный выключатель.
Когда и только когда переключатель находится на красном проводе (часто под напряжением) несет резервное напряжение с другой стороны переключается на светильники и подключается ко всем черным проводам освещает обратно вдоль строки. Другими словами, источник питания доходит до коммутатора; когда переключатель находится в положении «под напряжением» возвращается ко «всем» светильники, которые должны управляться этим переключателем.
Будет обнаружено, что когда переключатель находится на дальнем конце, по крайней мере, три провода обязательны (плюс заземление). Притертый ко всему металлу. Белый нейтрален ко всем светильникам. Черный живет на входной стороне переключателя. Красный или соответствующим образом обозначенный другой цвет (в зависимости от требований кода) ваш район) с другой стороны переключателя обратно к светильникам, где он подключается ко «всем» черным проводам светильников.
Любая помощь? Терри.

Как преобразовать проводные светильники в вилку в

У вас есть бра или светильник, но нет розетки для него? Продолжайте читать, поскольку я делюсь тем, как преобразовать проводные светильники в вилку в светильнике с помощью одного переключателя !

Помнишь, как я построил себе стенку для библиотеки в своей гостиной? Нажмите ЗДЕСЬ, чтобы увидеть полное руководство по моим встроенным книжным полкам. Ну, я использовал этот удобный трюк, чтобы установить 3 проводных бра на книжный шкаф.Огни действительно дополняют книжный шкаф и придают ему нестандартный вид! Они даже включаются и выключаются одним выключателем… и я объясню как!

На самом деле это действительно очень просто, хотя я должен добавить ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ , что я НЕ электрик. Я могу быть девушкой с некоторыми полезными навыками, но я, конечно, не сертифицированный электрик. Этот проект полностью на вашей совести, и я не несу абсолютно никакой ответственности за любые сумасшедшие неудачи, которые могут у вас случиться. БУДЬТЕ ОСТОРОЖНЫ… и проконсультируйтесь с сертифицированным электриком, если у вас есть какие-либо вопросы или опасения.

Ура! Теперь, когда я разобрался с этим, давайте перейдем к уроку.

Необходимые материалы

Магазин инструментов и материалов

Включите JavaScript для просмотра контента

Нажмите ЗДЕСЬ, если вам нужны более забавные варианты освещения, как у меня. У меня есть целая подборка отличных проводных светильников по цене от 25 до 50 долларов.

Как превратить проводной светильник в вилку в

Шаг первый:   Подготовьте светильник и соберите все необходимое.

Шаг второй:   Удалите гнездовой конец удлинительного шнура с помощью кусачек. Гнездовой конец — это сторона вилки… куда вставляется другая вилка. (Теперь ты знаешь, почему его называют женским, лол)

Шаг третий:   Определите длину шнура . Мои шнуры должны были быть довольно длинными (я сделал 3 шнура длиной 15 футов — 3 легких), и я спрятал их внутри библиотечного блока. Если ваш не будет скрыт книжной полкой или мебелью, я бы посоветовал спрятать провода за крышками Cord, которые можно найти ЗДЕСЬ.Это придаст общему виду более чистый вид.

Шаг четвертый:   Снимите кожух шнура с удлинителя, обнажив около 1/2 дюйма провода . В моем удлинителе 2 разных провода были заключены отдельно (как показано выше). Я просто обрезал шнур посередине примерно на 1 дюйм и пальцами раздвинул 2 провода еще на 2-3 дюйма. Затем я зачистил каждый провод отдельно.

Шаг пятый:   Подсоедините провода светильника к проводам удлинителя .

У моего светильника было 2 провода, черный и белый. Обычно, если вы подключаете обычный прибор, вы сопоставляете черный и черный провода, а белый — белый… но в этом случае мой удлинитель поставлялся с двумя белыми витыми проводами, поэтому у меня не было указаний по цвету. Соедините концы соответствующих проводов так, чтобы они были параллельны, а затем пальцами скрутите их по часовой стрелке.

Шаг шестой:  Вставьте подключенные провода в накручиваемую гайку , убедившись, что весь оголенный провод закрыт гайкой.

Шаг седьмой: протестируйте свой новый свет! Вставьте удлинитель (он же ваш новый светильник) в настенную розетку, чтобы убедиться, что он работает. Ура… У нас есть свет!

Как смонтировать проволочные светильники и прикрепить их к блоку питания пульта дистанционного управления

• Если вы только что выполнили шаги 1–7 и планируете установить светильник на книжный шкаф или предмет мебели, как я, продолжайте читать. Вам нужно будет отсоединить провода удлинителя от проводов светильника, чтобы установить светильник.Всегда хорошо знать, что все работает правильно, прежде чем монтировать свет! После того, как вы разделили провода, продолжайте!

Шаг первый:   Отсоедините металлический монтажный кронштейн от задней части осветительного прибора.

Шаг второй: Отметьте отверстия для шурупов на стене или блоке , на котором также будет установлен светильник. Заранее убедитесь, что отверстия для винтов выровнены. Используя уровень, я начертил линию, где я хотел, чтобы моя лампа висела, и соответственно отметил отверстия для винтов.

Шаг 3. Просверлите 3 отверстия. Через среднее отверстие проходят провода от светильника. 2 боковых отверстия — это отверстия для винтов, через которые светильник будет крепиться к металлическому креплению и настенному блоку (книжному шкафу).

Шаг четвертый:   Прикрепите металлическое крепление к задней стороне книжного шкафа или настенного шкафа . Я прикрепил винты к металлическому кронштейну, а затем вкрутил винты от задней части книжного шкафа к передней. Вы можете видеть только винты спереди, как показано ниже.Второе фото сделано с обратной стороны устройства. Плохое фото извините.

Шаг пятый:   Установите светильник . Пропустите провода светильника через центральное отверстие и прикрутите монтажные гайки к монтажным винтам.

Шаг шестой:   Скрутите и прикрепите провода светильника к соответствующим проводам удлинителя (на задней стороне настенного блока) и закрутите гайки. (В основном повторите шаги пять и шесть из приведенного выше руководства).Оберните каждую гайку и провод изолентой, чтобы они не отсоединились со временем.

Шаг седьмой:   Соберите удлинители в одном месте и подключите к разветвителю . Следуйте инструкциям по настройке на удлинителе, чтобы активировать дистанционное управление удлинителем.

Шаг седьмой: Включите и выключите свет и наслаждайтесь своей удобной работой!

Магазин инструментов и расходных материалов

Включите JavaScript для просмотра контента

Нравится этот Учебник «Как преобразовать свет с жестким проводом в штепсельную вилку»?

Если вы нашли это руководство полезным, прикрепите изображение ниже, чтобы запомнить его.Освещение — отличный способ вывести хорошо спроектированное пространство на новый уровень! Преобразование ламп с жестким проводом в лампы с розеткой — такой экономичный способ сделать это возможным! Не забудьте подписаться на мой блог, чтобы получать больше руководств, мастер-классов и дизайнерских идей, чтобы получать все мои полезные трюки прямо на вашу почту! И если вы хотите следить изо дня в день вокруг моего дома, вы можете найти меня ЗДЕСЬ в Instagram!



*Использованы партнерские ссылки





Добавить в избранное или прочитать позже

Подключение люстры к подвеске.

Установка и подключение двух люстр. Двухклавишный выключатель

Люстры являются неотъемлемой частью интерьера. Дело не только в красоте и эстетичности, но и в прекрасной возможности хорошо осветить помещение. Однако правильно подключить люстру сможет не каждый. Если светильники с одной лампой или двумя проводами не вызывают затруднений, то наличие трех может поставить в тупик даже опытных электриков.

Назначение проводов на потолке

Существует огромное количество форм и вариаций светильников.Начиная от обычных, с обычными лампами накаливания, до многоцветных диодных. Широта и оригинальность человеческих мыслей не знает границ. Но чего будет стоить даже самая роскошная люстра, если ее подключить неправильно.

В квартире или частном доме могут выходить из потолка 2,3, или 4 провода . Существуют стандарты, по которым определяется их назначение:

• Черный, коричневый или серый обычно является фазой. Может быть обозначен буквой «L».
• Синий, синий или их оттенки означают, что это нулевой провод. Имеет буквенное обозначение «Н».
• Зеленый, желтый или желто-зеленый – это «земля» или, как говорят, защитный ноль. Называется «PE».

Цвета могут не соответствовать принятым стандартам. . Например, в некоторых странах обозначение имеет другое значение, если проводка производилась неквалифицированным лицом, или если при монтаже отсутствовал кабель нужного цвета.

Для определения назначения проводов без привязки к цвету потребуются следующие инструменты:

• мультиметр;
• индикаторная отвертка;
• съемник или нож для снятия изоляции;
• плоскогубцы;
• изоляционная лента;
• клеммная колодка;
• изоляционные трубки или кембрик.

Если из потолка выходит три провода, а выключатель двухклавишный, то два провода будут «фаза» и один «ноль» «.С помощью мультиметра не составит труда определить их назначение. Сделать это можно индикаторной отверткой, прикоснувшись ею к оголенным проводам. Переключатели должны находиться в положении «включено».

Чтобы определить, где «фаза», а где «ноль» с помощью мультиметр-тестера, нужно поставить прибор в положение «вольт» и выбрать любые два провода. Если на дисплее появились цифры (≈220 В), то одна из них «ноль», а одна «фаза». Далее, не отрывая от проволоки один из щупов, перемещаем второй щуп на другой.Если значение появилось снова, значит, «фазы» были перемещены, а «ноль» постоянно нажимался.

Если на приборе появились показания, оба провода являются «фазами». Убедиться в этом можно, поднеся один из щупов к соседнему кабелю — должны появиться показания ≈220 В.

В ситуации, когда из потолка выходит всего два провода, а выключатель с одной клавишей означает один из них «ноль», другой «фаза «. Определить «фазу» легко с помощью индикаторной отвертки.

Провода на люстру

В зависимости от типа люстры количество проводов в ней будет разным. Это говорит о том, что подключать его можно по-разному. Самый частый вопрос в этом случае, как подключить люстру на 3 провода, требует более подробного рассмотрения.

Если в светильнике всего два провода, то «фаза» должна быть подключена к одному проводу, «ноль» — к другому. Переключатель при этом должен быть одинарный .

Если осветительный прибор трехрожковый и более, выводов будет несколько.Тогда возникает вопрос, как подключить люстру с 3 проводами и более.

В отличие от проводов в потолке, лампа всегда Есть цветовое и буквенное обозначение . Если из потолка выходит заземляющий провод (желтый, зеленый или желто-зеленый), то к нему подключается аналогичный ему на светильнике. Далее подключение люстры с тремя проводами осуществляется по схеме: подключаем «землю» к «земле» на потолке, «фазу» к «фазному» проводу, «ноль» к «нулю». «.

Подключение люстры с четырьмя проводами и более

Из каждого рожка люстры выходит два провода, как правило, это один синий и коричневый (черный). Хотя не исключено, что цвета могут быть и другими. В целях экономии и удобства многоконтактные светильники подключаются к двухклавишным выключателям.

При управлении двойным выключателем все провода светильника необходимо разделить на три группы . Одна группа — «ноль», а две — «фазы». Все «фазы» необходимо собрать воедино, после чего оставшиеся провода разбиваются на две группы.Обратите внимание, что кабели другого цвета не попадают ни в одну из трех групп. Нужно понимать, что из одной группы будет гореть одна часть лампочек, из другой – другая.

Схема подключения люстры с двойным выключателем достаточно проста. Полученные три группы нужно подключить к трем проводам на потолке. Здесь главное помнить, где «фазы», ​​а где «ноли». «Фазы», ​​соответственно, подключаются к «фазам», найденным на потолке, оставшаяся группа «ноль» — к «нулю» на потолке.

А если у нас многорожковая люстра, а из потолка выходит всего два провода? Нужно не делить «фазы» на группы, а слить их в одну . В этом случае пульт будет одноклавишным, а все лампочки при включении будут гореть вместе без возможности разделения на две группы. В этом случае подключить люстру к двойному выключателю не получится, либо будет работать только одна из двух клавиш.

Таким образом, вопрос, как подключить люстру к двухклавишному выключателю, можно решить самостоятельно без помощи специалистов.Главное, всегда помни о безопасности . Все работы должны выполняться при выключенных выключателях и машинах. Под напряжением можно работать только тогда, когда необходимо определить «фазу» и «ноль». При этом категорически запрещается прикасаться к оголенным проводам.

Во многих семьях принято снабжать свои потолочные поверхности красивой люстрой. Это и понятно, ведь такой осветительный прибор используется не только в функциональных целях, но и может быть «изюминкой» и акцентным элементом всей интерьерной композиции.Поэтому очень часто владельцы квартир ставят перед собой цель подключить люстру к двойному выключателю, прикладывая только свои силы.

На первый взгляд сам процесс подключения лампы не вызывает затруднений. Однако наличие проводов разного цвета, как на потолке, так и в самом устройстве, может сбить с толку незнакомого с электропроводными манипуляциями обывателя. Поэтому лучше заранее разобраться, как подключить люстру своими руками.

При монтаже комплекта освещения на потолочную поверхность провода обнаруживаются как на самом потолке, так и в самом устройстве. Если проводка помещения уже проложена, то на плоскости потолка может быть две, 3 или 4 проводки. Вне зависимости от их количества, один будет «нулевым», остальные — фазными. Иногда есть заземляющий провод. Но это редкость и подобный проводник встречается либо в строящихся домах, либо после капитального ремонта, в ходе которого была полностью заменена электропроводка.По существующим нормам заземление окрашивается в желто-зеленый цвет. Он подключается к точно такому же проводнику на люстре. Если в комплекте освещения нет заземления, то провод на потолке следует хорошо заизолировать и оставить неиспользованным. Не изолировать нельзя — может короткое замыкание.

После того, как заземление найдено, нужно разобраться с оставшимися жилами и определить, где нулевой и фазный элементы. Как правило, вся проводка окрашена в черный цвет, поэтому, чтобы распознать, какая из них какая, лучше их прозвонить.

Вызов можно осуществить двумя способами:

• Индикаторная отвертка — в этом специальном устройстве при обнаружении напряжения загорается красная лампочка. Для работы с ним, прежде всего, следует установить ключ-выключатель и кнопку на вводном автомате щита в положение «включено». Теперь можно очень аккуратно прозвонить проводники. Определив, где находятся «фазы», ​​нужно выделить их цветом. После звонка ключи необходимо перевести в положение «выключено».По возможности все манипуляции по подключению люстры проводить при выключенном автомате на щитке;
• Тестер (мультиметр) — здесь переключатель устанавливается в положение «вольт», затем выбирается шкала с показателем более 220В. Имеющимися щупами осторожно, держась за ручки, нужно коснуться пар проводников. При наличии двух «фаз» в паре индикатор тестера никак не изменится. Если подобная пара найдена, то третий провод, скорее всего, нулевой.Далее выбранную пару необходимо подключить к «нулю» с помощью щупа, при этом на индикаторе должно появиться 220 В. В соответствии с международной классификацией нулевая жила обозначается буквой Н, а фазные — Л.

Если на потолочное полотно выводится три проводника, а выключатель имеет 2 клавиши, то на каждую из клавиш приходится два фазных провода, и одна общая нулевая жила.

Разбор контактов осветительного прибора

Имея пару проводников, проще простого: один нужно подключить к «фазе», второй к «нулю».Неважно, куда и какой идет.

В ситуации, когда на полотне потолка две «фазы», ​​а выключатель имеет пару клавиш, то есть вариантов несколько:

• Оба фазных провода скручены, а один от люстры подключен им. В этом варианте устройство будет выключаться сразу двумя клавишами, но включаться будет любая из них;
• Провод подключается к одной фазе на потолке, а вторая изолирована. Тогда может работать только одна клавиша выключателя, а вторая будет простаивать.

В случае с трехламповой и другими многорожковыми люстрами имеем более двух проводов. Если среди них желто-зеленый, то есть заземление, то если такое же на потолке, нужно соединить их вместе. Три провода имеют светильники с одной рабочей лампочкой.

Подключаем прибор с тремя рожками

Для подключения люстры к двухклавишному выключателю, имеющему выводы на 3 лампочки, нужно внимательно читать каждый рожок в отдельности.В одном патроне два контакта: фаза и «ноль». Часто нули окрашены в голубой оттенок, а остальные могут иметь любой другой цвет. Трехрожковая лампа будет включаться так: одна клавиша выключателя включает одну лампочку, а вторая включает оставшиеся две. При одновременном включении обоих ключей все лампочки будут работать одновременно.

Поскольку все контакты определены и промаркированы, все нейтральные проводники, выходящие из одного патрона, первоначально объединяются в центре. При этом «фазы» остаются разделенными на 2 группы в виде 1+2.Там, где 2 контакта, их нужно скрутить одной парой. При отключении питания контакты самого устройства подключаются к потолку.

Подключение четырехрожковой модели

Стандартная ситуация подключения люстры к двойному выключателю с 4 плафонами – это наличие самого светильника, двухклавишного выключателя и трех контактов, выходящих из потолка. Иногда, особенно, бывает четвертый контакт в виде земли, который используется, если такой же есть в осветительном приборе.

Подключить такое устройство можно двумя способами:

• первый, когда схема подключения контактов будет иметь вид 1+3, то есть может гореть как одна, так и сразу три лампы;
• второй имеет схему 2+2, когда лампочки горят попарно. Этот способ энергозатратный и чаще всего применяется, когда 1 лампы недостаточно для полноценного освещения пространства, а трех – много.

При одновременном нажатии пары клавиш загораются все четыре рожка на люстре.

Для подключения 4-рожковой люстры к двойному выключателю необходимо фазный контакт, идущий от сети через распределительный щит, соединить с проводом, идущим к выключателю. После этого можно подключить его к входному контакту, где он всегда есть. Второй проводник, который подключается к ключевому проводнику, выводится в распределительную коробку, где соединяется с контактом, который подключается к месту установки устройства. Здесь контакты устройства и сети должны быть соединены друг с другом.По такой же схеме подключаются контакты на соседней клавише.

Разница между этими двумя ключами сводится к разному количеству «фазных» проводов, подсоединенных к жилам сети.

Работа пятирупорной модели

Схема работы по подключению прибора, где пять лампочек, достаточно сложная. Это связано с большим количеством проводников, с каждым из которых необходимо разобраться. Лампы при работе на двухклавишный выключатель способствуют экономии электроэнергии, работая в подходящем режиме.

Перед началом работы следует определить общий провод, выходящий из устройства. Это будет нулевой контакт, который помечен цветной лентой. Это необходимо сделать, чтобы в дальнейшем ее не спутать с другими жилками. На потолочной поверхности есть аналогичный контакт, при этом он также помечен изолентой соответствующего цвета.

Те контакты, которые после проверки на индикаторной отвертке показали напряжение, называются фазными контактами. Они выходят из отверстия в потолке и в каждом рожке.

Когда все жилы найдены и промаркированы, пятирожковая люстра вешается на крючок, и начинают соединяться контакты. В первую очередь объединяются нулевые, а затем фазные жилы. Лампочки могут быть назначены на клавиши выключателя по схеме 2+3 или 1+4. Оптимален первый вариант, при котором одна клавиша включает две лампы, а вторая остальные три. Кроме того, все лампочки могут работать одновременно.

Интенсивность световых потоков в помещении зависит от конкретного типа и приведенной мощности лампочек, используемых в светильнике.

Подключаем люстру с шестью лампами

Если планируется подключение многолампового шестирожкового светильника, то и проводка соответственно должна быть соответствующая. При этом модель двухкнопочного выключателя может обеспечить только три режима работы:

• две горящие лампы;
• четыре лампы;
• все 6 ламп работают.

Большинство приборов с 6 лампочками уже имеют правильно собранную часть электрики. Если нет, то неспециалист встретит в фонаре 12 контактов (по 2 на каждый рожок).Шесть нулевых жил должны быть объединены в один терминал. Остальные шесть фазных контактов объединены в две клеммы группами (2+4).

На потолке все контакты так же называются для подсветки «ноль» и «фазы». Далее определяется, какой проводник соответствует тому или иному ключу. Для этого один ключ переводят в режим «выключено» и проверяют наличие электричества. Если индикатор не показывает тока, то выбран проводник, соответствующий выключенному ключу.

После всех приготовлений к каждой клавише выключателя подключаются контакты от люстры. Нулевая потолочная жила подключается к «нулю» в клеммной коробке люстры, фазные жилы объединяются с группами фазных контактов прибора.

Как правильно соединить провода

При подключении люстры к двойному выключателю нужно быть очень внимательным, так как он не прощает ошибок. При объединении проводов в группу их просто намотать или скрутить будет недостаточно.Со временем любая скрутка начнет окисляться и нагреваться. Профессионалы рекомендуют паять такие соединения. Если есть возможность работать паяльником, то эту операцию следует провести.

При соединении проводов, идущих от устройства, с проводами на потолке нельзя также использовать обычный метод скрутки. Здесь следует использовать специальные клеммные коробки. Многие современные люстры уже оснащены такими светильниками. Если их нет, то необходимо приобрести их в специализированных магазинах.

Как правильно подключить люстру с помощью клеммных коробок следует продумать заранее. Чтобы через отверстие в коробке проходила скрутка из нескольких контактов, к ней нужно припаять проводник, представляющий собой одножильный или многожильный провод из медного материала сечением 0,5 кв. мм. И длиной не более 10 см. Такое соединение требует хорошей изоляции. Свободный конец припаянного проводника вставляется в клеммную коробку.

После того, как все контакты, отходящие от люстры, продеты в клеммную коробку, ее поднимают к потолку и закрепляют.После этого в соответствующем порядке провода подключаются к клеммной колодке.

После завершения электромонтажных манипуляций по подключению люстры к модели с двойным выключателем можно включить общее питание всей квартиры и проверить работу прибора.

В бытовых сетях для освещения помещений используются различные устройства: прожекторы, люстры, светодиодные ленты. Большинство осветительных приборов подключаются к электрической сети двумя проводами, но есть и такие, подключение которых вызывает определенные трудности у обычных людей и начинающих электриков.

Наиболее ярким примером является потолочный светильник с пятью плафонами, называемый пятирожковым, у которого вместо двух проводов выведено сразу десять. Для упрощения процесса монтажа ниже будет схема подключения пятирожковой люстры в двух вариациях.

Подготовительные работы

Количество плафонов в люстре определяет не только точки накала, но и количество выводов от них; к каждой лампочке в рожковых люстрах подключается по два вывода.Хорошо, если они уже подключены к картриджу, иначе выводы просто выведены в соответствующие направляющие, но ни к чему не подключены.

В этом случае необходимо прозвонить каждое соединение на наличие замыкания с помощью мультиметра. Если измерительный прибор показывает соединение, то можно переходить к следующему шагу, в противном случае необходимо снять крышку и подключить провода к контактам картриджа.

Выводы в люстре подключаются к одной точке от каждого рожка.Синие провода подключаются к общему узлу электрической цепи — это будет нулевой вывод. Коричневые или красные жилы соединяются в узел для присоединения к фазному проводу. Цветовая маркировка проводов может существенно различаться в зависимости от производителя. Количество фазных узлов будет зависеть от электрической цепи, по которой подключается осветительный прибор.

Этот вариант подходит в ситуациях, когда необходимо обеспечить максимальный световой поток на протяжении всего периода эксплуатации осветительного оборудования.

Для этого вам понадобится:

• сама люстра;
• однокнопочный переключатель;
• провода соединительные для удлинения нулевой и фазной жилы;
• отвертка и паяльник для монтажных работ.

Пример схемы показан на рисунке ниже:

Как видите, на этой схеме подключения нулевые провода необходимо соединить вместе и вывести на соответствующую клемму на потолке.Общая точка фазных проводов подключается к одноклавишному выключателю для размыкания цепи.

Следует отметить, что при соединении всех узлов схемы необходимо использовать пайку, клеммное или болтовое соединение, ни в коем случае не допустимо скручивание — это достаточно опасный контакт, так как со временем он ослабнет и приведет к нагреву.

Недостатком данной схемы подключения является только один режим работы — с номинальной нагрузкой. Схема питания люстры от двойного выключателя поможет решить эту проблему.

В данной схеме подключения люстры лампы включаются группами, каждая из которых подключается к соответствующим контактам двухклавишного выключателя. Схематично этот способ показан на рисунке ниже:

Как видите, все лампы в люстре разделены на две группы — с 2 и 3 лампочками соответственно. Поэтому, если вам нужно включить приглушенный свет, нажмите клавишу выключателя 2-й группы.

Если хотите сделать чуть ярче, нажмите клавишу 1-й группы, и весь двухклавишный выключатель выдаст максимальный световой поток.

При использовании данной схемы следует учитывать следующие особенности подключения люстры:

• От электропроводки необходимо предусмотреть два фазных провода и один нулевой провод. Поэтому для прокладки и подключения потолочной проводки лучше брать электрический кабель с тремя или четырьмя жилами.
• Присоединение проводки к электропатрону должно производиться опрессовкой, пайкой или клеммой для надежного контактного соединения.
• Выключатель выбирается только как коммутационное устройство, функций деления напряжения быть не должно. По типу фиксации проводов есть модели на винт или на хомут, второй вариант проще для обычных людей.

Меры предосторожности при подключении пятирожковой люстры

При выполнении монтажных работ не забывайте о собственной безопасности.

Чтобы предотвратить угрозу жизни и здоровью, соблюдайте простые правила:

• При прокладке и подключении проводки, установке и подключении люстры и выключателя обязательно снимать напряжение с сети.Для этого отключите автомат на щитке, цепь лучше разомкнуть как для фазного, так и для нулевого провода.
• Перед выполнением подключения проверьте отсутствие напряжения в сети, может случиться так, что на отключенном автомате не работает питание нужной вам линии или в разрыве ноль. Для проверки можно использовать мультиметр или индикаторную отвертку.
• Для питания люстры всегда используйте фазу на этапе подключения, если поставить в разрыв нулевую клемму, человек может попасть под напряжение сети при попытке замены электролампы.
• Если вы собираетесь сверлить отверстия для крепления люстры к потолку, используйте очки для защиты глаз от пыли. Выполняйте эту операцию без напряжения в линии освещения.
• Металлический корпус люстры должен быть подключен к защитному заземлению. Благодаря этому при повреждении изоляции между токоведущими элементами и корпусом ток будет проходить на клемму заземления и цепь.
• При первой проверке работоспособности люстры защитите глаза от стекла на случай разбития стеклянных ламп.Самый простой способ — отвернуться или надеть очки.

Следующим этапом после завершения ремонтных работ является подключение осветительных приборов. Часто, особенно у новичков, возникает вопрос, как подключить люстру на 3 провода. Если подключение выполнено неправильно, существует риск короткого замыкания.

Маркировка

Различают трехжильные провода, их называют фазным, нулевым и заземляющим типами. Важно учитывать особенности их маркировки.

Защитный «ноль» маркируется желто-зеленым, зеленым и желтым цветом, а также латинскими буквами: «РЕ».

Рабочий «ноль» называется нейтральным кабелем, который синего цвета. Они обозначаются буквой «Н».

Фазное напряжение несет провод с маркировкой «L», который бывает серого, черного или коричневого цвета.

Инструменты

Для осуществления рабочего процесса потребуются индикаторная отвертка, кембрик, стремянка (или стол).

Вариант 1

Проводник 4, желтый с зеленой полосой, заземлен.Другие кабели необходимо проверить.

Стоит рассмотреть ситуацию подробнее, как подключить люстру с тремя проводами.

Для начала жёлто-зелёный цвет, остальные надо правильно распределить. Внутренние соединения в современных конструкциях уже выполнены.

Снаружи от каждого светильника отдельно отходят фазные кабели. В этом случае имеется соединительный нулевой кабель.

В том случае, если в светильнике 2 лампы, то проводники между собой не соединяются.Благодаря этому у пользователя есть возможность включать источники света по одному. Возможно включение одновременно двумя кнопками.

Следующий шаг — само подключение. Ноль соответствует нейтральному проводу. Они связаны с определенными типами ключей; для одновременного включения достаточно зажать сразу две клавиши.

Этот этап осуществляется путем отключения автоматического выключателя.

Вариант 2

Это вариант, когда в районе потолка и люстры три провода.

Один из ключей подключает соответственно одну лампу. Еще одна клавиша отвечает за включение всех ламп. Для достижения желаемого эффекта необходимо придерживаться определенной схемы.

Три провода соединяются вместе с каждым проводником в потолке отдельно. В итоге три провода.

Четыре лампочки

Сегодня этот вариант используется достаточно часто. Более того, он выполняет функциональную работу по защите. Из-за этого его называют заземлением.Для этого используется желтый провод.

Способ подключения, дальнейшие действия будут иметь следующий порядок.

Защитные жилы изолированы отдельно. Все остальные подключаются следующим способом.

пять ламп

Эта схема аналогична трехрожковой люстре.

Возможны варианты, когда они включены:

• 1, 4 или все 5 ламп;
• 2, 3 или все 5 ламп.

Наиболее популярна схематическая реализация 2+3.Схема выглядит так.

Стоит отметить, что перед началом рабочего процесса проверяется индикаторная отвертка. Наконечник должен касаться фазного провода. Должна быть фаза. В гнезде внутри инструмента должна загореться лампочка.

Также важно: если в помещении нет защитного заземления, требуется утепление внутри.

При наличии защиты один наконечник соединяется с корпусом светильника. Второй конец необходимо подключить к потолочному защитному проводу.

Оконечная ступень

На фазном проводе установлен выключатель. Он открыт, распространяется должным образом. При необходимости подключите многоклавишные устройства. Вы можете приобрести одно-, двух- или трехклавишные устройства. Схематически их подключение будет различным. Важно учитывать все особенности этих вариантов.

Схема подключения одноклавишного устройства достаточно проста в использовании. С его помощью можно зажигать и одновременно гасить все лампы сразу.При двух подводящих проводах, находящихся в районе потолка, используется исходя из их количества.

Последний шаг в этом варианте следующий. Монтажные работы ведутся в районе стены, включение фазы. Для определения правильного кабеля следует воспользоваться индикаторной отверткой. При подключении к нему вы заметите характерное свечение. В том случае, если индикатор не горит, произошло подключение к нулевому проводу.

Схема подключения двухклавишного устройства немного сложнее.В точке входа устройство подключается так же, как вариант, представленный выше. Они соединяются определенным образом с проводами, которые проходят по поверхности потолка.

Схема подключения трехклавишного устройства тоже сложная. Он используется специально для управления люстрами. Благодаря этому у мастера есть возможность распределить лампы на три разные независимые группы.

Предоставляется бесплатное ядро, действия по подключению к нему аналогичны.К входу выключателя подключается фаза, к выходу фаза подключается к отдельным группам ламп.

При выполнении работ необходимо соблюдать все правила техники безопасности. При прокладке кабелей и проведении монтажа необходимо отключить источник питания. Провести процедуру можно с помощью индикаторной отвертки.

Мастер должен придерживаться определенных правил:

• отключение электроэнергии;
• внимательное изучение электрической схемы.

Progressive Solutions

Производители предлагают широкий ассортимент устройств.Современное решение – подключение люстр с управлением. В стену вмонтирован выключатель, с помощью которого можно дистанционно управлять устройством. Его расположение не имеет значения.

Такой подход безопасен, облегчает условия использования осветительного прибора. Их отличие от обычных устройств заключается в конструкции, дополнительных элементах управления. Монтажные работы ничем не отличаются от стандартных источников света.

Стоит отметить, что процедура подключения люстры предполагает определенную подготовку.Речь идет о выборе инструментов, изучении инструкций, особенностях работы. С этой задачей справится начинающий мастер.

В том случае, если вы все же сомневаетесь в своих силах, мастерстве, то лучший выход – обратиться к специалисту. Они выполнят работу на высшем уровне, соблюдая все правила техники безопасности.

После приобретения люстры следует ее сборка, сложность которой зависит от ее конструктивных особенностей и типа крепления. Если в этом может помочь подробная ручная инструкция, то для подключения люстры потребуются знания электрика.Безопасность освещения в доме зависит от правильного соблюдения всех условий.

Подготовка к работе

Сначала необходимо определить фазу, ноль и массу среди проводов, наличие которых необязательно. Для простоты обнаружения можно воспользоваться электрической схемой в паспортном документе на люстру с указанием назначения ее проводников и этапов их подключения.

Стандартный цветовой код:

• Белый или коричневый проводник — фаза;
• Синий — ноль;
• Желто-зеленый — заземление.

Подключение производится к проводу того же цвета на люстре. При его отсутствии оголенный провод тщательно изолируется, чтобы случайно не закоротить его.

Перед началом работы ключи переключателя должны быть переведены в положение «выключено». Входной автомат на панели также должен быть в выключенном состоянии. Подготовка проводов к тестированию заключается в их вскрытии. Светильник подключается при выключенном питании. После подготовительных работ по проводам подается питание.

Пошаговая инструкция прозвонки проводов тестером:

Подключаем правильно

После определения электрических проводов снова потребуется отключить питание для установки осветительного прибора. При скрутке проводов использование поливинилхлоридной ленты нежелательно из-за ее высыхания со временем и, соответственно, снижения изоляционных характеристик.

При скручивании электрических проводов в одну группу и намотке защитного колпачка они со временем могут окисляться и нагреваться.Рекомендуется пайка таких соединений, что гарантирует нормальный контакт и отсутствие перегрева.

При соединении электрических проводов от осветительного прибора с потолочными электрическими проводами от выключателя правила скрутки не допускаются. Для этого потребуется использование клеммных коробок. В этом случае возможна проблема, когда в отверстие не входит скрутка из нескольких электрических проводов. Решение — припаять медную жилу сечением 0,5кв.мм. Соединение изолируется, и в него вставляется свободный конец проводника длиной 10 см.

После ввода всех электрических проводов от светильника в клеммную колодку и затяжки винтов люстра поднимается под потолок. После крепления люстры к клеммной колодке электрические провода соединяются в необходимом порядке: нули — один напротив другого, фазы к фазам — произвольно.

Установка люстры

Варианты подключения освещения зависят от:

• количества выводных электрических проводов от осветительного прибора;
• количество выводов электрических проводов из потолка;
• количество клавиш на комнатном выключателе.

С двумя проводами

Подключение двух контактов осветительного прибора к двум проводам:

• Соединение нулевого контакта от люстры с нулевым проводом в потолке , выходящим из .
• Фазовое соединение, представляющее собой коричневый или белый провод , с фазой на потолке, ведущей к выключателю.

Подключение двух проводов люстры к трем контактам:

1. Три потолочных контакта — результат наличия заземления или подключения к двухклавишному выключателю.
2. Индикаторная отвертка используется для определения общего провода. При касании двух проводов загорается индикатор — третий провод будет общим.
3. Когда индикатор горит на одном проводе, он будет общим. Для такой проверки необходимо, чтобы оба ключа переключателя находились в рабочем положении.
4. Провода соединяются клеммными зажимами. Проводник фиксируется в зажиме и любой потолочной розетке.
5. После подключения к терминалу пар жил от осветительного прибора.

С тремя и более проводами

Подключение с трех проводов на люстре к двум потолочным контактам:

• В данном случае возможен только 1 вариант. — Одновременное зажигание всех лампочек.
• Все нули осветительного прибора соединяются между собой и их подключением к потолочному нулевому выводу.
• Фазы подключаются одинаково.

Подключение от трех проводов на люстре к трем потолочным контактам:

1. Этот вариант для выключателя с двумя клавишами.
2. Маркировка трех потолочных проводов: фаза — L1; фаза — L2; ноль — N. Фазы предназначены для ввода клавиш выключателя, а ноль — непосредственно на люстру.
3. Провода от светильников следует разделить на две секции , каждая из которых подключается только к одному из проводов для подачи через него фазы.
4. Обязательно подключите обе секции к нулю. Затем, нажав одну из клавиш выключателя, загорится одна группа ламп, нажав вторую — другая.

Подключение от трех проводов на люстре к четырем потолочным штырям:

• Дополнительный четвертый провод может быть заземлен, выполняя защитную функцию. Маркировка PE.
• Если на люстре есть желто-зеленый штырь заземления, он скручивается с заземлением потолка. При его отсутствии в люстре изолирован потолочный заземляющий контакт.

Подключение люстры к одноклавишному выключателю

При необходимости подключения многорожковой люстры через выключатель с одним ключом возможны два варианта:

• Осветительный прибор в разобранном виде и его сборка осуществляется за одноклавишный выключатель. Затем подключаются все электрические провода от центральных контактов патронов прибора и они через клеммную колодку подключаются к фазе, идущей от одноклавишного выключателя.
• Осветительный прибор уже монтируется к двухклавишному выключателю , затем осуществляется подключение всех электрических проводов от центральных контактов патронов прибора в клеммной колодке к фазному одноклавишному выключателю.

В наличии одноклавишный выключатель и два потолочных электропровода, среди которых фаза и ноль. Фазы осветительного прибора соединяются друг с другом и с фазой электропроводки, таким же образом подключаются нули.

При наличии одноклавишного выключателя и трех контактов определяется назначение третьего электропровода. После включения выключателя проверяется напряжение на всех электрических проводах. При наличии фазы на двух электрических проводах необходимо заменить выключатель на двухклавишный.

При наличии фазы только на одном контакте и желто-зеленой изоляции на третьем, то оба фазных провода люстры подключаются к фазному контакту электропроводки, а заземление изолируется и снимается.

Подключение люстры к двухклавишному выключателю

Подключение многорожковой люстры к такому выключателю производится по такому же принципу. Все контакты от люстры разделены на 3 группы: 2 фазы и 1 ноль. Сначала объединяются и скручиваются все нулевые электрические провода. Остальные случайным образом делятся на 2 группы, которые также тщательно скручиваются. Полученные 2 группы соединяются с фазами потолка.

По примеру трехрожковой люстры возможно подключение двумя способами — с заземлением и без.Без использования заземления основными этапами были бы:

1. Электрический монтаж. К патрону лампы подключено 2 контакта — 0, подключенный сбоку, и фазный провод, подключенный по центру патрона. Рога лампочки крепятся к вогнутому основанию осветительного прибора, который соединяет электрические провода в соответствии с двухклавишным выключателем.
2. Подключение осветительного прибора к двухклавишному выключателю, клавиши которого определяют количество ламп, загорающихся при их нажатии.Сами по себе нули со стороны картриджа и фазы с его середины не имеют ни 0, ни положительного заряда. Подача нуля осуществляется не через коммутатор, а напрямую. Все нули от ламповых патронов составляют основу люстры в виде сплетения. Фазы распределены в корпусе светильника на 2 группы. Обе группы и нулевое сплетение подключаются по очереди к каждому из трех электрических проводов центрального кабеля, идущего вверх по стволу люстры. Фазы идут на фазы электрических проводов распределительной коробки, а ноль на ноль.
3. Подключение электропроводов в распределительной коробке, от которой три электропровода идут к выключателю, и столько же к люстре. Сам трамблер питается от двухжильного электрического провода. Электрический провод, несущий положительный заряд к распределителю, подключается к контакту от выключателя. А электрический провод, идущий от распределителя к люстре, подключается к нулю в распределителе.Группы фаз соединяются по очереди электрическими проводами от выключателя.
4. Соединение электрических проводов в выключателе с двумя кнопками и тремя контактами — справа, слева и посередине. Фазный провод под постоянным напряжением идет к центральному. Остальные подключаются к фазовым группам распределения лампочек. Каждая клавиша способствует замыканию центрального контакта и зажиганию соответствующего количества ламп.

При монтаже с заземлением в распределитель из него выходит третий защитный электрический проводник, который соединяется с металлическим каркасом светильника.

Подключение люстр с пультом

Работа галогенных светильников осуществляется от 12 В или 24 В, что объясняет установку в каждом из них понижающих трансформаторов. Сборка схемы уже произведена и осталось только ее установить. Свободны только 2 электрических провода, подключенных к потолочным контактам. Подключение не является обязательным.

В наличии пульт, кроме трансформаторов есть блок управления. Аналогично подключаются два провода с потолочными контактами. А антенна в виде тонкого проводника, идущего с другой стороны, облегчит связь между пультом и блоком управления. Он остается в той же форме внутри шапки.

Возможно появление только одной фазы напряжения между фазой и рабочим нулем. Если все было подключено правильно, общий провод лампы подключается к 0, положительный заряд подается через выключатель на два контакта.

При ошибке подключения к фазе подключается общий электрический провод, а на остальные провода через выключатель подается 0. Лампа будет гореть, но если вы захотите заменить лампочку, существует риск поражения электрическим током при выключенном выключателе.

При необходимости одновременного включения/выключения светильника двумя клавишами на два контакта, выходящих из потолка, возможна установка перемычки или их взаимное соединение в клеммной колодке.

Как превратить лампочку из розетки в потолочный светильник (это очень просто!)

Несколько лет назад, когда мы снимали дом, прежде чем много делать своими руками, у меня была бумажная люстра из ИКЕА, которая была вставной и Я хотел его над обеденным столом.Хабы сказали мне, что легко преобразовать подключаемый свет в проводной свет. Но тогда я почти ничего не знал об электромонтажных работах, и одна мысль об этом пугала меня.

Хотя на самом деле бояться нечего.

Вам понадобятся всего три вещи:

1. Подключаемый светильник
   (Этот светильник представляет собой простую лампу общего назначения за 8 долларов, окрашенную аэрозольной краской, похожую на эту версию за 215 долларов. Прочитайте, как я ее преобразовал, здесь.)
2. Универсальный нож
3. Пара инструментов для зачистки проводов
   (Это партнерские ссылки.)

Вот как превратить встроенный светильник в потолочный светильник:

1. Измерьте необходимую длину шнура.

Поднимите светильник к потолку и отмерьте оттуда длину шнура, который вам понадобится. Затем добавьте к этой длине около 6 дюймов и обрежьте там шнур.

2. Отрежьте внешний слой изоляции.

Используя канцелярский нож, отрежьте внешний слой (изоляцию) примерно на 5 дюймов ниже только что отрезанного конца. Убедитесь, что вы разрезаете только внешний слой, а не провода внутри!

Теперь у вас будет много пушистых нитей и бумаги, как на третьем рисунке выше.Отрежьте всю бумагу и струны на отметке 5″, оставив только внутренний провод с черным покрытием, белый провод и медный провод (если он есть).

3. Срежьте внешний слой изоляции с черного и белого проводов.

С помощью кусачек срежьте черное и белое покрытие с внутренних проводов. Вам нужно всего лишь около полудюйма оголенных медных проводов.

Будьте очень осторожны, чтобы не порезать провода, срежьте только изоляцию. Если вы не уверены, какой калибр использовать для зачистки проводов, начните с больших отверстий, чтобы быть в безопасности, и продвигайтесь вниз, пока он не прорежет внешний слой.

Вот оно! Ваш подключаемый свет должен выглядеть точно так же, как проводной. (См. сравнение на последнем фото выше.)

Я не буду рассказывать вам, как на самом деле установить свет, потому что в каждом доме он может быть разным. У Стефани из Brooklyn Limestone есть отличный фото-урок по фактической замене света. Но добавлю один совет: прежде чем отсоединять старый, достаньте телефон и сфотографируйте, как подключены провода, особенно если вы живете в старом доме (мало ли что-то подключено в… нетрадиционном способ).

Одним из основных преимуществ превращения подключаемого светильника в проводной является то, что подключаемый модуль часто на намного дешевле, чем готовый проводной. Они также более настраиваемые, и для преобразования светильника требуется всего около 5 минут!

Вы можете увидеть это на месте, свисающем с потолка здесь.

<br /><br /> <img src=»http://wms-na.amazon-adsystem.com/20070822/US/img/noscript.gif?tag=littlvicto01-20″ alt=”” /><br /><br /> Любимый

Родственные

правила и порядок подключения люстры к выключателю

Помимо самой лампы вам понадобится минимальный набор инструментов и немного свободного времени. 1. Подготовка инструментов и материалов Необходимая техника почти всегда найдется в любом доме.Вот полный список: Люстра ; стриппер или нож — для зачистки проводов; индикатор напряжения — для определения фазы; мультиметр — для проверки цепи; отвертки прямая и крестовая — для монтажа; клеммы wago самоблокирующиеся — для соединения проводов; кусок провода — для поддержки люстры при подключении; дюбели или шурупы – для крепления люстры; перфоратор — для сверления отверстий в бетоне; или отвертка — для завинчивания.    Провода внутри люстры / atcharlotteshouse.com Если светильник не проверяли на работоспособность в магазине, перед установкой необходимо убедиться в отсутствии короткого замыкания и пробоя на корпус. Выполните следующие действия: На мультиметре установить режим прозвонки цепи. В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит все в порядке.Если есть, то где-то в цепи короткое замыкание. Необходимо детально осмотреть все контакты и устранить неисправность. В люстре с несколькими плафонами много проводов. Разделите их по цвету на две группы. Считайте эти жгуты как два отдельных провода и проверьте их мультиметром, как описано выше. Если у светильника металлический корпус, прикрепите к нему один щуп мультиметра, а вторым коснитесь каждого из контактов внутри патронов люстры.Сигнала быть не должно. В противном случае происходит поломка и нужно искать какой из выводов касается корпуса. Если неисправность не устранена, это может быть при прикосновении к люстре во время работы. Три провода на потолке — самый распространенный вариант / отличный ремонт.ру Теперь нужно выяснить, какой кабель идет к месту установки люстры. От этого будет зависеть схема подключения. В принципе о количестве жил можно судить по клавишам переключателя: Один ключ — два провода. Два ключа — три провода. Три ключа — четыре провода. Чтобы проверить точное количество проводов, снимите крышку старой люстры. Ослабьте декоративные гайки крепления и, придерживая лампу, посмотрите на кабель. Там может быть два, три или четыре провода. Если люстра еще не установлена, сразу будет видно их количество. 4. Определить фазу и ноль на потолке domovod.su Сколько бы проводов ни было, один всегда будет ноль, а все остальные фаза.Исключение — если есть заземление, в этом случае добавляется еще один провод. Если все подключено в соответствии с маркировкой, то синий — ноль, коричневый, красный или белый — фаза, а желто-зеленый — заземление. Но лучше не полагаться на цвета, а проверять фазу индикаторной отверткой. Канал YouTube Кшиштоф Климас Включите все клавиши на выключателе. Прикоснитесь к каждому концу провода наконечником. На фазе индикатор загорается, на нуле — нет. Пометьте провода или запомните, какие цвета соответствуют фазе, а какие — нулю. Если два провода, то все просто: фаза и ноль. Если три — один ровно ноль, а остальные либо две фазы, либо фаза и земля. Последний вариант встречается редко. Если четыре провода, как и в предыдущем случае, один из проводов ровно нулевой, остальные либо три фазы, либо две фазы и земля. 5. Выберите схему коммутации В зависимости от количества фазных проводов на потолке можно управлять одной или несколькими группами светильников.Для каждой цепи есть отдельная клавиша на выключателе. Обычно выбираются следующие типы коммутации. Однофазный провод — можно подключить одну лампу. Или люстра с несколькими плафонами, но все они будут включаться одновременно. Два фазных провода — можно подключить люстру с несколькими рожками. Плафоны делятся на две равные группы или таким образом, что первая кнопка выключателя управляет одной лампой, а вторая — всеми остальными.Например, если оттенков пять, то их удобно разделить на группы 1+4 или 2+3. Трехфазные провода работают по тому же принципу, что и в предыдущей схеме. можно разделить на три группы в любых пропорциях и управлять ими соответствующими клавишами-переключателями. Например, если у люстры шесть рожков, удобно делить на 2+2+2 или 1+2+3. 6. Подсоедините провода внутри люстры   fb.ru Для начала стриппером или ножом снимите 1 см изоляции со всех проводов.Будьте осторожны, чтобы не повредить их. Канал Gewacom на YouTube Если у вас первая схема, то провода подключаются напрямую к кабелю на потолке с помощью самозажимных клемм: фазный проводник с фазой, нулевой — с нулем. Во второй и третьей схемах, когда лампы разделены на несколько групп, подключение осуществляется немного по другому, но по одному принципу: С помощью самозажимных клемм соедините нулевые провода всех ламп в одну группу.В зависимости от количества жил может понадобиться блок на два или три сокета. Один из них оставьте свободным для подключения к кабелю на потолке, в остальные вставьте провода от люстры. Таким же образом соедините между собой фазные провода первой группы ламп. Повторите то же самое для остальных групп.   Красный индикатор указывает на то, что машина включена / ac220.ru Отключите помещение выключателем в электрощите на лестничной площадке или в квартире.Для этого поверните ручки выключения автоматов вниз. Иконки изменятся с красного на зеленый или с единицы на ноль. С помощью индикаторной отвертки убедитесь в отсутствии напряжения в сети. 8. Установите монтажный кронштейн avito. st На специальной металлической планке из комплекта люстры находятся два винта. На них будет закреплена лампа. Канал Gewacom на YouTube Монтажная пластина должна быть надежно закреплена. В бетонных полах — перфоратором просверлить отверстия, забить дюбеля и зафиксировать планку. В гипсокартоне – заверните шурупы в профиль прямо через пластину. В натяжных потолках – закрепить монтажную пластину шурупами к закладной балке. 9. Подсоедините люстру к проводке на потолке viktorpotapov.incpalife.ru Предварительно снять с лампы, чтобы не сломать их. Для удобства установки временно подвесьте люстру с помощью проволоки на потолочный крюк или монтажный кронштейн. Как подключить лампу с одним абажуром Соедините фазные провода на потолке и в люстре между собой с помощью самозажимной клеммы. Аналогичным образом соедините нулевые провода на потолке и люстре. Как подключить люстру с несколькими плафонами Вставьте нулевой провод на потолке в оставшуюся клемму гнезда нулевого провода люстры. Подключите один из фазных проводов к клемме фазного провода первой группы. Повторите предыдущий шаг для остальных групп ламп. Если люстра металлическая и на ней есть зажимная клемма для заземления, подсоедините к ней желто-зеленую жилу (если она на потолке). 10. Закрепить люстру housemaster24.ru Осталось снять провод для временного крепления и установить светильник. Выполните следующие действия: Аккуратно уложите провода внутрь корпуса. Совместите монтажные отверстия с винтами на монтажной пластине. Накрутите декоративные гайки на винты. Установите плафоны на люстру, если вы сняли их ранее. Электрик на дому Канал YouTube 11.Включите электричество glazovlife. ru Подайте напряжение, включив выключатель в электрощите на лестничной площадке или в квартире. Поочередно нажмите все клавиши переключения. Если все сделано правильно, загорятся соответствующие лампы в люстре. Перед началом работ по подключению люстры рекомендую ознакомиться с ее устройством. Обозначение провода люстры Контакты для подключения к проводам электропроводки на люстре обозначаются следующими латинскими буквами: L  — фаза N  — нулевой провод РЭ — заземляющая жила желто-зеленая цветов. Маркировать на люстрах начали совсем недавно, а на люстрах давно выпущенных знаков может и не быть. В этом случае нужно разобраться в себе. О подключении провода заземления в люстре В современных люстрах с металлической фурнитурой установлен заземляющий провод желто-зеленого цветов. Провод заземления обозначается латинскими буквами. РД . Если в квартире есть электропроводка с заземляющим проводом (он должен быть желто-зеленый , но может быть любого цвета), то его также необходимо подключить к клемме, к которой подключается желто-зеленый провод люстры. В домах старой постройки квартирная электропроводка обычно выполняется без заземлителя. В старых люстрах или тех, у которых фурнитура из пластика, также отсутствует заземляющий проводник. В таких случаях заземляющий проводник не подключается, на работоспособность люстры это не повлияет, так как он выполняет только защитную функцию. На фотографиях выходящие из потолка провода и люстра показаны белым цветом, и это неспроста.Единого международного стандарта цветовой маркировки проводов в электрической сети, а тем более в люстрах, не существует. А в России цветовая маркировка электрических проводов изменилась с 1 января 2011 года. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто-зеленым цветом. Внимание! Перед подключением люстры, во избежание поражения электрическим током, необходимо отключить проводку. Для этого отключите соответствующий автоматический выключатель в распределительном щите и проверьте надежность отключения по индикатору фаз. Схемы подключения люстры Несмотря на разнообразие моделей, все люстры, в том числе и светодиодные люстры с пультом, подключаются по одной из рассмотренных ниже схем. Для подключения достаточного количества проводов, выходящих из потолка, следует правильно подключить их к выводам клеммы, установленной на корпусе люстры. Работа несложная и доступная любому домашнему мастеру, даже без опыта работы с электрикой. Если из потолка и люстры выходит 2 провода Подключение одной люстры рожкового, состоящей из одной лампочки, и одноклавишного выключателя в электропроводку обычно не вызывает затруднений.Достаточно двух проводов, выходящих из потолка, чтобы соединить с помощью любой клеммной колодки провода, выходящие из основания люстры. Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, учитывая то, что люстра потребляет малый ток, можно временно подключить люстру скруткой с последующей изоляцией связь. Согласно требованиям ПУЭ, для повышения безопасности эксплуатации фазный провод должен подключаться к центральному контакту в электропатроне, а выключатель должен размыкать фазный провод.Желательно соблюдать это правило. Но на практике об этом никто не задумывается, обычно подключают выключатель и люстру по необходимости. Если из потолка выходят 2 провода и многорожковая люстра Если люстра имеет несколько рожков, но из нее выходят только два провода, то все лампочки внутри люстры соединяются параллельно, и такая люстра подключается, согласно приведенной выше схеме. Если из потолка выходит 2 провода, из люстры 3 и более Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, должны быть соединены параллельно. Один из вариантов — установить дополнительную перемычку из провода (на фото розовый). Можно обойтись без установки перемычки. Достаточно открутить винты у первой и третьей клеммы, вывести из первой клеммы провод, идущий от левого патрона, и вставить в третий, вместе с правым проводом, идущим от правого патрона. Если из потолка выходит 3 провода, а из люстры 2 Обычно из потолка выходит три провода в случае установки двухклавишного выключателя.В первую очередь нужно разобраться с проводами, выходящими из потолка – найти общий провод. Это легко сделать с помощью фазового индикатора. Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться щупом-индикатором к каждому проводу. В зависимости от того, какой провод размыкает автоматический выключатель, фазный или нулевой, возможны два поведения индикатора. При касании двух проводов свечение есть, а третьего нет. При этом провод, на котором нет накала, является общим. При прикосновении к одному из проводов есть свечение, к двум другим нет. Тогда провод, на котором есть свечение, является общим. Без указателя фаз тоже легко разобраться с подключением. Необходимо подключить любые два провода от потолка к люстре и включить обе клавиши выключателя. Если лампочка загорается, значит, соединение с общим проводом и одним из тех, что идут от выключателя. Можно оставить все так. Если хотите разобраться в проводах до конца, нужно переборщить, чтобы подключить так, чтобы при включении обоих ключей лампочка не горела.Таким образом, можно будет найти провода, идущие от выключателя. Осталось зажать общий провод и любой другой провод идущий от потолка с парой проводов люстры в клемму. При необходимости подключить люстру так, чтобы свет включался любой из двух клавиш выключателя, затем поставить перемычку (на фото розовая) или зажать провода, которые соединены перемычкой на фото, в одну клемму. Перемычку можно установить не в клеммник, а в выключатель. Если из потолка выходит 3 провода, несколько Если вам нужно включить не все лампочки многорожковой люстры одновременно, а группами, то люстру необходимо подключить по приведенной выше схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по описанной выше методике. Он определяется по трем общим проводам, выходящим из потолка. К нему подключается один провод из пар, идущих от каждого держателя люстры. Оставшиеся два провода соединяются с оставшимися свободными проводниками из пар, идущих от патронов. Разобраться с подключением многорожковой люстры будет намного проще, если ознакомиться с ее устройством. Схема подключения 2-3 люстр от одноклавишного выключателя В большом помещении или при наличии натяжного потолка для хорошего освещения приходится устанавливать несколько люстр или точечных светильников, вмонтированных в потолок, которые необходимо включать одновременно одним однокнопочным выключателем. Иногда необходимо подключить выключатель, чтобы он включал свет одновременно в двух, трех и более комнатах. При этом люстры или светильники подключаются параллельно, как несколько витков в одной люстре, по следующей схеме. Каждая люстра на схеме подключается к выключателю через отдельную распределительную коробку, но можно все подключения сделать в одной распределительной коробке, все зависит от расположения проводки в помещении. Если в каждой люстре рожков много, то их соединяют параллельно, как и для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры — три и более. Схема подключения трех люстр от одного трехклавишного выключателя Если в одной или нескольких комнатах необходимо включать каждую люстру отдельно от одного трехклавишного выключателя, то люстры подключайте по схеме ниже. Этот вариант подключения светильников часто используется при управлении светильниками, установленными в ванной, туалете и на кухне. В коридоре установлен один трехклавишный выключатель, а перед входом в помещение включается соответствующая люстра. Подключение люстры к блоку выключателей Viko (Вико) с розеткой Иногда требуется дополнительная розетка рядом с выключателем. При необходимости установленный выключатель целесообразно заменить на блок, состоящий из выключателей и розеток, например Viko (Вико), показанный на фото. Выключатели для люстры в блоке от одной клавиши до четырех. Так что есть возможность сделать правильный выбор. На фото — двухклавишный блок со светодиодной подсветкой и одной розеткой. Подсоедините блок выключателей с розеткой к люстре согласно схеме ниже. Как видите, схема мало чем отличается от подключения люстры к обычному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки. На схеме соединение проводов приведено в соответствии с требованиями ПУЭ, в реальной разводке ноль и фаза могут быть соединены наоборот. Если был, например, двухклавишный выключатель, а нужен был одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его на ноль или фазу в распределительной коробке , в зависимости от того, какой провод подходит к выключателю. Удлинение или удлинение проводов при подключении люстры Сейчас при ремонте квартир стали устанавливать натяжные потолки. Особой популярностью пользуется растяжка. Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5-10 см ниже существующей плоскости потолка, поэтому длина проводников для подключения светильников становится недостаточной.Требуется увеличить их длину. Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа плафона без его демонтажа будет невозможно. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке со временем могут ослабнуть, и их необходимо будет подтянуть. В статье «Соединение оборванных проводов в стене» в статье подробно рассмотрены способы соединения алюминиевых и медных проводов между собой на фото, которые так же подходят для удлинения проводов для подключения люстры или др. лампы. Для надежного соединения при наращивании алюминиевых проводов с медными рекомендую прочитать статью «Как соединить алюминиевые провода». Для удлинения проводов для подключения люстры к натяжному потолку подойдет один из описанных в статье способов, на резьбе или цельной заклепке. Сечение провода для подключения люстры Если в люстре установить шестисотваттные лампы накаливания, рассчитанные на напряжение питания 220 В, то ток потребления не превысит 3 А. Такой ток выдерживает медная жила сечением 0,5 мм 2 , а стандартная квартирная электропроводка обычно выполняется проводами сечением не менее 2,5 мм 2 . Так что при подключении люстры с лампочками к напряжению 220 В можно не думать о сечении провода.При подключении люстры со светодиодными лампами также можно не беспокоиться о сечении проводов. При подключении люстры или светильников с галогенными лампочками к напряжению 12 В ток потребления становится значительно больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера к лампам люстры необходимо рассчитывать по формуле онлайн-калькулятор ниже и проверьте его соответствие. Потребляемый ток которых в десять раз меньше, чем у ламп накаливания. Люстра представляет собой светильник, закрепленный на потолке. Для равномерного освещения его обычно монтируют в центре комнаты. Сегодня производители предлагают люстры с разным количеством ламп, например с тремя или пятью. Для подключения таких люстр часто используется двойной (двухклавишный) выключатель. Благодаря подключению к двойному выключателю появляется возможность регулировать освещенность в помещении. Те. Вы можете отдельно включить первую и вторую группу ламп, а можете включить обе группы одновременно. Общая схема подключения к двойному выключателю такова: фазный и нулевой провода, обычно прокладываемые от общего щитка с автоматами, заводятся в распределительную коробку. От распределительной коробки нулевой провод идет непосредственно на люстру, а фазный – на общий контакт двойного выключателя. От выключателя к люстре идут два провода. Согласно новым требованиям, кроме фазного и нулевого проводов, должен использоваться защитный РЕ-проводник (земля), необходимый для заземления металлических корпусов электрооборудования. Люстра может быть подключена полностью с нуля, или если уже есть проводка, устанавливается распределительная коробка и выключатель. Обучение Подключение с нуля предполагает несколько этапов электромонтажных работ. Сначала выбирается место для монтажа распределительной коробки. Соединительная (переходная) коробка должна находиться в верхней части стены у потолка. Форму коробки можно выбрать круглую или квадратную. Затем выбирается место для двойного выключателя. Желательно разместить его в самой комнате прямо у входа.Что касается люстры, то она подвешивается на специальный крючок в центральной части потолка. Проводка После того, как определены места для коробки и выключателя, готовится маршрут прокладки проводов. Штробление осуществляется в стене и в потолочной плите от распределительной коробки до выключателя и до люстры. Штробление также осуществляется от общего щитка до распределительной коробки. После литниковых работ монтируется распределительная коробка.Затем провода прокладываются по всей трассе. От общего щитка к распределительной коробке идут три провода (общий ноль, общая фаза и общая земля). Далее от коробки прямо к люстре прокладывается ноль и земля, а фазный провод подводится к месту установки двойного выключателя. От двойного выключателя должны идти два фазных провода, которые идут сначала к распределительной коробке, а потом от коробки к люстре (на две группы светильников). Соединение переключателя После прокладки проводов подключается двойной выключатель.Фазный провод от коробки подключается к общему контакту двойного выключателя. Два отходящих провода, идущих через коробку к люстре, подключаются к выходным контактам выключателя. Следует отметить, что функцией внутреннего выключателя является разрыв фазы. Ни в коем случае нельзя подключать ноль к выключателю. Соединение для люстры Для того, чтобы подключить люстру, нужно сначала условно разделить все ее лампы на группы. Например, если в люстре три лампы, первая группа будет с одной лампой, а вторая с двумя.Если люстра с пятью лампами, то возможны два варианта разделения на группы. Первый метод (наиболее часто используемый) — первая группа с двумя лампами, вторая группа с тремя. Второй способ — первая группа с одной лампой, вторая группа с четырьмя. Вы можете выбрать любой вариант по желанию. После разделения ламп на группы подключение производится в самой люстре. Для начала следует отметить один нюанс подключения проводов в патронах ламп.Фазный провод необходимо подключить к центральному контакту патрона, а нулевой провод – к боковому контакту. Затем все нулевые провода от всех патронов люстры соединяются между собой и подключаются к нулевому проводу, который подключается от распределительной коробки. Что касается фазных проводов, то отдельные группы подключаются отдельно друг от друга. Те. фазные провода, выходящие из патронов первой группы, соединяются между собой, а фазы из патронов второй группы также соединяются между собой, но отдельно от фазных проводов первой группы.Затем соединенные фазы первой и второй групп люстры подключаются к фазным проводам двойного выключателя, идущим через распределительную коробку. Первая группа на один провод, вторая на другой провод от выключателя. Если в люстре предусмотрено заземление, то защитный провод РЕ от коробки необходимо подключить к специальному заземляющему контакту. Соединение в распределительной коробке После подключения и подключения проводов в люстре и выключателе все провода в распределительной коробке подключены.Общий ноль от щитка подключается к нулевому проводу, идущему на люстру, защитный РЕ-проводник подключается к земле, которая также идет на люстру. Общая фаза от щитка подключается фазным проводом к выключателю. Выходные провода от выключателя подключаются к фазным проводам, идущим к каждой группе люстры. Последний шаг — подключение общего нуля, фазы и земли в щитке. Фаза подключается к автомату защиты, ноль к нулевой клемме, РЕ-проводник к шине заземления.После этого подается напряжение путем включения автоматического выключателя, а затем включается двойной выключатель и проверяется наличие света. Часто бывает, что нужно подключить новую люстру на старое место. В этом случае уже установлен двойной выключатель, распределительная коробка находится под потолком, провода уже проложены, а для подключения люстры достаточно определить, где какой провод. Самый простой способ — Это развести все провода идущие от потолка в разные стороны и включить обе клавиши двойного выключателя.С помощью индикатора определить, на каких проводах есть напряжение. Провод, на котором не будет напряжения, — нулевой, два других — фазы. Второй способ — Это прозвонка всех проводов. Для этого приходится разбирать сам выключатель, а иногда и вскрывать распределительную коробку. Соединение люстры и двойного выключателя производить только при отключенном напряжении. Прежде чем приступить к подключению люстры, необходимо изучить ее устройство. Если из люстры и потолка торчит всего 2 провода, то особых сложностей с подключением не предвидится. А вот более замысловатый вариант, когда нужно провести эту процедуру, имея возможность подключения к двум одинаковым выключателям, если из люстры и потолка торчит 3 провода. То есть лампочка, или их группа, включается отдельно. В результате получается картина: из этого потолка торчит какое-то количество проводов, а еще из люстры — что нужно подключить? Чтобы это понять, в предоставленной статье будет отображена подробная схема подключения люстры. Главные контакты, для проведения электропроводки, имеют свое обозначение — это буквы латинского алфавита: L — Это обозначение фазы, Н — нулевой провод, PE — заземляющая жила желто-зеленого цвета. Маркировка люстр маркировкой началась не так давно, поэтому в этих приборах более раннего производства она отсутствует. Тогда вам придется разобраться в этом самостоятельно. Как подключить провод заземления к люстре В светильниках современного производства при наличии металлической арматуры устанавливается специальный заземляющий провод, имеющий желто-зеленый цвет.Этот провод имеет обозначение — RE. Если комнатная проводка выполнена таким проводом, кстати, он может быть и другого оттенка, то его нужно подключать к клемме. Клемма, в свою очередь, подключается к проводу люстры (желто-зеленый). В большинстве помещений электропроводка выполняется без заземляющего проводника. В старых светильниках, или в тех, у которых светильники из пластика, этот проводник тоже отсутствует. Тогда не подключайте заземляющий провод, и это абсолютно не влияет на функционирование люстры.Заземление имеет исключительно защитную функцию. В том случае, если изоляция фазной проводки перетерлась и она касается арматуры люстры (металлической), то при прикосновении рукой к отдельным металлическим участкам прибора может произойти поражение электрическим током. Когда изображены фотографии провода, который идет от люстры и потолка, то там он белый. Это не совпадение. Не существует единого установленного мирового стандарта цветовой маркировки проводов в электрической сети, а тем более в осветительных приборах.В Российском государстве цветовая маркировка провода изменилась с 1 января 2011 года. Каждая отдельная страна имеет свою маркировку. Единственное, провод заземления РЕ маркируется во всех странах стандартным цветом — желто-зеленым. Схема подключения люстры при выходе двух отдельных проводов от люстры и потолка Подключить одну рожковую люстру от одного светильника и одного клавишного выключателя, в принципе, не составляет большого труда. Достаточно будет 2-х проводов, выходящих из потолка, соединить между собой с помощью клеммы Wago, , а также клеммников.  Также можно выполнить соединение скруткой с двумя отдельными проводами, идущими от осветительного прибора. Требования, изложенные в ПУЭ, гласят, что фазный провод обязателен для подключения к центральному контакту в патроне. Выключатель в этом случае должен разомкнуть фазную проводку. Это необходимо для повышения безопасности эксплуатации. Рекомендуем придерживаться этого правила. Но на самом деле в практической работе об этом мало кто задумывается. В большинстве случаев выключатель и осветительный прибор подключаются очень небрежно. Схема подключения одной люстры, когда из потолка выходят два провода, а из люстры три и более Если в одной люстре два и более светильника, а уже имеющийся выключатель с одной клавишей, то вполне возможно подключение данного осветительного прибора в трех вариантах: — при включении выключателя загораются сразу все лампочки; — выключатель с несколькими клавишами, можно включать каждую из ламп по отдельности, много рожковых люстр; — выключатель с несколькими клавишами, можно включать целые группы ламп, например, в люстре трехрожкового двухклавишного выключателя может работать либо одна лампа, либо две, либо все имеющиеся одновременно. Если из потолка торчит всего 2 провода, то осветительный прибор можно подключить по первому варианту — все лампы одновременно. Подключение одной люстры осуществляется в зависимости от того, как производитель подключил провода, от патронов. В основном, люстры, с определенным количеством плафонов, содержат парные соединения проводов от плафонов и далее соединение производится как описано выше. Далее представлена ​​еще более сложная схема подключения люстры.Проводка в люстре подключена так, что каждая лампа включается отдельно. В этом случае необходимо соединить все имеющиеся пары проводов от патронов параллельно. Это не зависит от их количества. Есть какой-то вариант — установка дополнительной перемычки из проводки. Перемычку ставить не надо, поставится только открутив винты в первой и третьей клемме, вытащив провод проходящий через левый патрон из начальной клеммы, а третий надежно вставив в клемму, вместе с проводом, идущим от патрона с правой стороны. Схема подключения осветительного прибора двумя отдельными проводами, при наличии трех проводов, идущих от потолка В большинстве случаев при наличии двухклавишного выключателя из потолка выходят три отдельных провода. Здесь следует сначала разобраться с проводкой – найти общий основной провод. Это действие легко реализовать при наличии фазового индикатора. Чтобы начать поиск этого основного провода, включите две имеющиеся клавиши и по порядку прикоснитесь к каждому проводу с помощью индикатора-отвертки.Возможны два типа поведения этого индикатора, в зависимости от того, какой именно провод (нулевой или фазный) размыкается выключателем: — при прикосновении к двум отдельным проводам свечение есть, к третьему — отсутствует. Следовательно, провод без свечения является обычным явлением; — при прикосновении к одному из этих проводов свечение есть, а двух других нет. Тогда провод со свечением общий. Если индикатора фаз нет, то так же легко можно разобраться в особенностях подключения.Для этого подсоедините любые два провода, идущие от потолка к люстре, и включите в выключателе два ключа. Если появилось свечение, значит, получилось соединение с общим проводом, а также с одним проводом, идущим от выключателя. Так что все может остаться. Если хотите разобраться во всех проводах до конца, то подключать нужно так, чтобы свет не появлялся даже при включении двух клавиш в выключателе. Потом получается найти провода идущие от выключателя. Схема подключения одиночной люстры с несколькими проводами, и с тремя проводами от потолка Если вам необходимо сделать так, чтобы в люстре включались не все лампы одновременно, а только группами, данный осветительный прибор следует подключить по предоставленной схеме. Должен присутствовать переключатель с двумя ключами. Подключать одну люстру, а вот две и три рожковые, нужно по методике, описанной чуть выше. Из трех проводов, отходящих от потолка, выделяется один общий основной провод.Затем к нему подключается по одному отдельному проводу из тех пар, которые идут от каждой из кассет. Два оставшихся провода подключаются к свободным проводам пар, которые идут от патронов в люстре. Как удачно подключить две-три люстры от одноклавишного выключателя Если в огромном помещении монтируется натяжной потолок, то для обеспечения идеального освещения необходимо разместить определенное количество люстр. Также это могут быть галогенные лампы или светодиодные лампы, которые необходимо включать одноклавишным выключателем.Это одновременное действие. В некоторых случаях необходимо подключить этот выключатель, чтобы с его помощью появилась возможность включать освещение одновременно в нескольких комнатах (двух, трех и более). Затем параллельно подключаются люстры и другие светильники, а также определенное количество патронов в люстре. Схема подключения люстры тогда состоит в следующем. Каждая из люстр подключается к выключателю через отдельную распределительную коробку.Зато появляется возможность реализовать все доступные соединения в единой коробке. Здесь многое зависит от предложенной схемы проведения электричества в помещении. Если рожков в люстрах много, то их подключают параллельно, как в ситуации, описанной ранее. Это ситуация, когда от потолка идет два отдельных провода, а от люстры их три и более. Схема подключения трех осветительных приборов, от одного выключателя до трех клавиш Если в одном отдельном помещении, а то и в нескольких однотипных, необходимо будет включать в каждом отдельно осветительный прибор, от единого выключателя с тремя клавишами, то необходимо подключить эти приборы по предоставленной схеме. Этот вариант подключения светильников очень часто используется при управлении этими светильниками. Их можно установить в кухонном помещении, ванной и туалете. В коридоре установлен один выключатель на три клавиши, а непосредственно перед входом в это помещение планируется включить соответствующий осветительный прибор. Схема подключения люстры к блоку спецвыключателей при наличии розетки Viko Не всегда, но в некоторых ситуациях требуется, чтобы вместе с выключателем была дополнительная функционирующая розетка.Если бы возникла такая необходимость, было бы логично заменить уже установленный ранее выключатель на отдельный блок, содержащий выключатель и розетку. Например, розетка возможна как у Viko. Этот блок имеет выключатели для люстры от одной до четырех клавиш. Поэтому есть хорошая возможность выбрать тот, который нужен. На фото блок с двумя клавишами, с наличием светодиодной подсветки и одной розеткой. Выполнение подключения с наличием подсветки почти ничем не отличается от подключения того же выключателя, но без соответствующей подсветки. Подключать блок выключателей с розеткой к осветительному прибору необходимо строго по представленной схеме. Эта схема мало чем отличается от схемы подключения одной люстры к штатному выключателю. Единственное небольшое отличие в том, что от нулевого провода идет дополнительный провод, который направлен на левый выход розетки. На схеме подключения люстры, показано подключение проводки, которое осуществляется согласно штрафам ПУЭ.В реальности ноль, как и фаза, может подключаться наоборот. Например, если был подключен выключатель с двумя клавишами, а нужен просто одноклавишный с розеткой, то вполне можно не прокладывать дополнительный провод. Можно воспользоваться бесплатным, а впоследствии переключить его в распределительной коробке на нулевой показатель или фазу. Все зависит от того, какой тип провода проходит к этому выключателю. Удлинение или удлинение проводки при подключении одной люстры В настоящее время при реставрации помещений начали устанавливать натяжные потолки.Особенно широко распространен. Они красиво выглядят, не поддаются износу, долговечны, бывают различных оттенков, а также с поверхностью. Они достаточно водонепроницаемы. Натяжные потолки устанавливаются на расстоянии ниже существующей плоскости потолка (50-10см). По этой причине не хватает длины существующих проводников для подключения осветительных приборов. Необходимо увеличить их длину. Сложность такой задачи следующая. Добраться до места соединения проводов при подключении люстры и других светильников, после завершения монтажа, практически невозможно.Это говорит о том, что такое соединение должно быть предусмотрено так, чтобы оно было оптимально надежным. Если провода соединяются с помощью клеммной колодки в особо труднодоступных местах, это очень ненадежный тип соединения. Со временем винты, расположенные в блоке, ослабевают, и нужно их немного подтянуть. Сечение для подключения одной люстры Лампы не большой мощности в люстре. Даже если в нем будет шесть стандартных ламп накаливания, а также стоваттные галогенные, рассчитанные на напряжение до 220В, то потребляемый ток при всех включенных лампах будет не более 3А.Медная жила сечением 0,5 мм квадратная выдерживает ток этого индикатора. Известно, что обычная квартирная электропроводка выполняется проводами, имеющими сечение не менее 2,5 мм кв. А это, в свою очередь, позволяет подключить одну люстру к электропроводке из алюминиевых проводов. Суммарная потребляемая мощность их ламп составляет 2000 Вт. Поэтому при подключении любой люстры с лампами на напряжение до 220В вопрос о сечении проводки не стоит. При подключении одной люстры, а также приборов с галогенными лампами на напряжение до 12В значительно увеличивается потребляемый люстрой ток. Следует рассчитать и проверить сечение проводки в зоне разводки от понижающего трансформатора или переходника до самой люстры. Необходимо определить, насколько сечение прокладываемой проводки подходит к полученному значению. Если светильник или люстра потребляют большой ток, то нужно задуматься о замене ламп накаливания современным типом источников освещения, удобными люминесцентными лампами или светодиодными лампами.Ток, потребляемый последними, в десятки раз меньше, чем у ламп накаливания. При покупке нового светильника мало кто задумывается, как подключить люстру, сколько приводов и какой нужен выключатель? В магазине продавец дал рекомендации по уходу за осветительным прибором, прочитал наизусть рекламу производителя и покупка считается завершенной. Но, придя домой, распаковав осветительный прибор, обнаруживаются провода разного цвета. Как быть Что делать? Ведь в магазине сказали, что в люстре можно включить только две лампы, а не все пять, и подключается она к одноклавишному выключателю.В этой статье рассматриваются все варианты подключения, а также меры безопасности. Техника безопасности Прежде чем приступить к подключению люстры к сети, установке выключателя, необходимо ознакомиться с техникой безопасности при работе с электричеством. Для этого не требуется изучение талмудов «Физики электричества», стоит ознакомиться с правилами: У всех используемых инструментов для работы с электроприборами, а также для электромонтажа ручки изолированный. Для работы электричество во всем помещении отключается на щитке. Для этого выключения выключателя света недостаточно. Требуется отключить вилки на электрощите (счетчик в частном доме), если там нет кнопок, вилки перекручены. Выключатель светильника устанавливается в разрыв провода «фаза». Если соблюдать эти правила, то жизни ничего не будет угрожать.   Проверка проводов индикатором Как распознать провода? Все провода доступны в нескольких цветах.Это значительно облегчает работу электрика, а новичку дает подсказку. Общепринятый стандарт: Заземление — желтый провод со светло-зеленой полосой (земля). Внимание! Он не используется для подключения электрических устройств. Это только заземление (чтобы при работе прибора ток не пробивался через «мелкую дрожь»). Синий (голубой) провод — ноль. Phase имеют цвета, отличные от перечисленных. В домах и квартирах со старой проводкой все кабели одинаковые, заземления не было. Для определения типа необходимо сделать звонок. Чем грозит перепутать фазу и ноль? Есть мнение людей, считающих себя профессионалами (я устанавливал в доме 1 розетку), что при установке выключателя разницы в подключении проводов нет, т.к. через разомкнутые контакты электричество в светильник не поступает. Это неправда . Вы должны точно знать, что такое фаза, а какой провод «ноль». При обрыве нуля электрический ток не течет, но во всех кабелях присутствует фазный ток. Чем грозит человеку поражение электрическим током. В противном случае люминесцентные светильники, а также лампы «эконом» мерцают или слабо светят фазным током. Как соединить провода? Скручивание — дело очень кропотливое. Если это сделано неправильно, вносится переделка.Поэтому делать это следует правильно, а также надежно изолировать его. Если таких скруток много, а в сети большое напряжение или плохой контакт соединения греется, то скоро изолента перегорит, что приведет к короткому замыканию. Поэтому при скрутке проводов необходимо их хорошо прижимать и изолировать. Теперь используются клеммные колодки. Они зарекомендовали себя как элементы пожаротушения. С их помощью соединяются четыре и более скрутки.Один из них WAGO. Для подключения не требуются инструменты, установка происходит в короткие сроки. Сначала открываются рычаги, вставляем туда провода и закрываем рычаг. В этом случае соединение будет надежным, пожаробезопасным. Купленная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости хорошо затяните винты. Особенно, если люстра китайского производства.   Удобнее всего использовать клеммные колодки Необходимый инструмент для монтажа люстры Для того, чтобы подключить люстру к проводам на потолке, вам потребуются инструменты: Три разные отвертки: плоская, фигурная, индикаторная. Бокорезы и плоскогубцы. Нож — необходимо заточить. Вольтметр. Изолента. Для обнажения одножильного провода требуется нож, поскольку плоскогубцы могут повредить или сломать саму жилу. Экспонирование производится острым лезвием ножа, подобно тому, как затачивают карандаш. Если есть колючки — это ничем не грозит. Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов.В этом нет необходимости, потому что это нецелесообразно и скоро сломается. Измерители бывают 2 видов: с цифровым экраном и со стрелками. Цифровые предпочтительнее, потому что их показания наиболее точны. Цифровые противоударные устройства имеют защиту от перегрузок. Индикатор часового типа используется в горизонтальном положении. Его достоинство — показывает измерение без дополнительного питания (батарейки, батарейки). Внимание! Во всех устройствах диапазон переменного тока не более 500–600 Вт. Для подключения осветительного прибора к электросети необходимо выполнить пошаговый алгоритм действий с подробной инструкцией. Подготовительные работы: прозвонка — определение фазы на потолке На данном этапе подготовки будет выяснено что делать с грозотросом и как отличить фазу и ноль на потолке? Как подключить множество проводов от люстры к кабелям на потолке? Подключение осветительного прибора своими руками – дело аккуратное, требующее минимальных знаний в области электричества.   Индикатор поможет найти нужный кабель. Провод заземления Если проводка уже сделана по потолку (проводка делается, скажем, под гипсокартоном в каркасном основании), то среди них есть «ноль», остальные фаза и земля. Внимание! Электропроводка с заземлением производится в новостройках и в помещениях с ремонтом. Провод заземления желто-зеленый. По международному стандарту имеет обозначение PE.Он подключается к проводу того же цвета на люстре. Просто оставлять провод нельзя, так как это может привести к короткому замыканию. Если в люстре есть заземление, а проводка на потолке старая, то в люстре необходимо сделать изоляцию PE. Изоляция заземления выполняется на потолке, если его нет в люстре. Изоляция сделана аккуратно и качественно с помощью изоляционной ленты. Край ленты не должен торчать или отслаиваться.   Правильная изоляция Ищем фазу и ноль Все провода проверены — нужно определить где фаза и ноль.Нельзя полагаться только на цветовую гамму по нескольким причинам. Во-первых, неизвестно (во многих случаях) каким образом были подключены провода к распределительной коробке — квалификация электрика или соседа; во-вторых, цветовая гамма может меняться, и если человек уверен, что фаза имеет красный цвет, то это мнение может быть ошибочным. Если из потолка выходит всего три провода, установлен выключатель с 2 ключами, то силовых проводов может быть два, на каждую секцию выключателя, и один ноль общий.Прозвонка производится с помощью мультиметра (тестера), индикатора. Для набора необходимо: Обувь на резиновой подошве. Находиться в сухом помещении. Руки и ноги также должны быть сухими. Вода является проводником тока. Включится напряжение на счетчике или панели, и переведите переключатель в режим «включено». Аккуратно, чтобы провода не касались друг друга (чтобы не спалить всю проводку в доме), следите за индикатором, острием отвертки касайтесь каждого по очереди.Если отвертка воспламеняется, напряжение есть. При подключении измерительного прибора тестер покажет стрелкой или цифрами на дисплее, какое напряжение в проводе. Для верности (если память плохая) фаза отмечена маркером или все написано на бумаге — каким цветом. После обнаружения фазы выключатель выключается, после чего квартира обесточивается на электрощите или на счетчике. Для определения проводов тестером требуется установить переключатель на приборе в положение «вольт», выбрать шкалу «более 220 В».После этого аккуратно прикасайтесь к щупам, держите за ручку, а не за голое железо, к разводке поэтапно, а не сразу ко всем. Два питающих провода между собой не дают звонка. Если такая пара есть, то это фазные провода. А третья нулевая. Далее каждый провод, предполагаемая фаза, требуется соединить щупами с нолем. На экране тестера определяется напряжение 220 В. Кабели должны быть промаркированы маркером на изоляции или записанными цветами. Работать с индикатором проще: горит — фаза, нет — ноль (обозначается буквой N).Фаза — буква L. Если в потолке всего 2 провода, то один из них обязательно фазный. Выключатель одноклавишный, а если есть второй, то он нерабочий. Схемы подключения люстр На рынке представлено большое количество люстр, которые поражают своей красотой и неординарностью. Люстра с одним патроном. С вращающейся платформой. С большим количеством галогенных и светодиодных источников света. Есть модели со встроенными диммерами, драйверами, позволяющими включать осветительный прибор с пульта.А также с помощью пульта меняется яркость света и последовательность включения ламп. Но, несмотря на столь обширную классификацию моделей люстр, все они будут подключаться по схемам, приведенным ниже. Одним из основных нюансов является правильное соединение кабелей на потолке с проводами от люстры. При наличии необходимых инструментов подключение производит быстро человек, не имеющий опыта работы с электроприборами.  Схема подключения люстры Если выключатель одинарный, а люстра двухпроводная (например, арион или бра), то необходимо выполнить действия по схеме люстры — плафон 2х2. То есть на потолке есть двухжильный кабель. Этот вариант быстрый и простой. После определения фазы и нуля питание отключается. Нулевой провод на люстре (это можно узнать из инструкции к осветительному прибору, по цвету) необходимо соединить с нужным «нулем» на потолке.Это также делается с «фазой». Все подключаемые провода должны быть надлежащим образом изолированы. Сложностей нет, установка быстрая. Если люстра пятирожковая или трехрожковая, а выключатель с одной клавишей, то следует: Считаем все провода в люстре. Из каждого рожка выходит по 2 провода. Это означает, что фаза и ноль подключены к каждому. Затем загораются все огни. Подготовка проводов для подключения к общедомовой электропроводке. Каждый провод на люстре оголен на 3 см.Так как они очень тонкие, все нужно делать аккуратно. Далее берутся все провода одного цвета (например, синего) и скручиваются в одну группу. Скрутил по одной жиле от каждого картриджа. Такую же скрутку делаем с оставшимися проводами другого цвета. Получилось 2 крутки — на одной поместится ноль, а на второй фаза. После этого индикатор проверяет замкнутость цепи патрона — закручивание. Две скрутки проводов крепятся к 2 проводам на потолке. Обязательно наклейте изоленту. Внимание! Не соединяйте алюминиевые и медные провода. Эти 2 металла со временем окисляются и контакт пропадает. Для этого есть специальные адаптеры.   Подключение люстры к одноклавишному выключателю Люстра имеет 2 провода, 3 провода на потолке (двойной выключатель) Здесь 2 варианта: третий провод заземление или вторая фаза, с 2-кнопочным выключатель. В данной ситуации нужно сделать так: Обязательно набирать с помощью индикатора.При такой работе в сети должен быть электрический ток, а выключатель включен. В противном случае индикатор не покажет вторую фазу. Поведение индикатора: Первый случай, когда при касании отверткой 2 провода дают засветку на индикатор, а третий не горит. Это общий провод. Второй корпус — один горит, а 2 других нет. Провод, дающий свечение, общий. Если индикатора нет, то берутся любые 2 кабеля с потолка и подключаются к люстре.Электричество на щите и выключатель включены. Если лампы загораются, установка проходит правильно. И нет необходимости переделывать дальше. Указать фазы и ноль, если они одного цвета, отключить питание на счетчике. После этого в клемму закрепляют общий провод и один из оставшихся двух на выбор. Также подключите провода от люстры. Воздействие обязательно изолированное. Если есть желание, чтобы люстра загоралась от любой из двух клавиш на выключателе, устанавливается перемычка. После полной изоляции включается питание и проверяется работоспособность. Если выключатель двухклавишный, а люстра пятиламповая, то: В люстре из каждого рожка выходит по 2 провода с лампочкой. Все собрано в один пучок и разделено на группы (двойные): 2 подкормки, 1 ноль. Один цвет — 1 группа. Остальные выходящие разбиваются на группы врассыпную. Все группы проводов скручиваются с отмеченными на потолке. Подключение трехпроводной люстры к многоклавишному выключателю Схема подключения многоклавишного выключателя Если люстра двухрожковая и более, то возможны варианты подключения: При включении выключателя — загораются все огни. Одной клавишей включается группа лампочек на люстре (например, нижние патроны в многоярусном светильнике). С одной клавиши горят 2-3 лампы, но не все. На потолке 2 провода, значит возможен только первый вариант — все лампы загорятся одновременно.Чтобы подключить люстру с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном на заводе-изготовителе все нити в люстре соединяются попарно. В этом случае подключение происходит элементарно: нахождение фазы и нуля, подключение люстры. Если каждый провод в люстре идет от потолка, то все провода соединяются параллельно установкой дополнительной перемычки. Схема подключения люстры с несколькими проводами к трехжильному кабелю на потолке При необходимости включения ламп группами в трехламповой люстре (пятипатронная колядка), то подключение осуществляется выходит по схеме. В этом случае устанавливается двух- или трехклавишный выключатель. Для этого общий провод, ноль, фаза в трехжильном кабеле определяется по индикатору на потолке. При этом на всех устанавливается выключатель не менее чем на 2 клавиши.К общему проводу подключается 1 провод их пары, идущий от каждого рожка люстры. Будет 2 нити, соединяющиеся со свободными проводами пар картриджей. Внимание! Перед установкой многорожковой люстры к многоклавишному (тройному) выключателю нужно внимательно изучить осветительное устройство, его технические характеристики и инструкцию по эксплуатации.   Схема подключения трехклавишного выключателя Подключение люстры к блоку выключателей с розеткой В некоторых случаях установка розетки и выключателя рядом (это часто встречается на кухне).Эти две точки меняются на одну — блок анам-розетка-выключатель. При этом переключатель имеет от одной клавиши до четырех. Действуя по схеме, на которой указано нормальное подключение люстры к выключателю, монтаж пройдет быстро. В схеме есть один провод, который выходит из «ноля» и входит в выход розетки. Схема классическая, но на практике ноль и фаза часто меняются местами. Светодиодная люстра Выделяется тем, что типичный прожектор содержит заложенные производителем дополнительные элементы для бесперебойной работы.Этими элементами являются: диммеры, драйверы, преобразователи. Управление включением света происходит с пульта дистанционного управления. К люстре прилагается паспорт с указанием вариантов работы, технических характеристик, а также с электрической схемой подключения к сети. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт 2019 © Все права защищены.
