Альбом РК 1101-87

Альбом РК 1101-87. Коллекторы подземных коммуникаций. Рабочие чертежи изделий…

Альбом РК 2201-82

Альбом РК 2201-82. Сборные железбетонные колодцы на подземных трубопроводах. Рабочие чертежи изделий…

Альбом РК 2303-86

Альбом РК 2303-86. Сборные железобетонные плиты перекрытия каналов и камер водосточных и канализационных сетей. Рабочие чертежи изделий…

Альбом СК 2106-81

Альбом СК 2106-81. Сборные железобетонные камеры на водоводах и водопроводных магистралях. Строительная часть. Выпуск 1. Материалы для проектирования. ..

Серия 1.011.1-10

Серия 1.011.1-10. Выпуск 1. Сваи цельные сплошного квадратного сечения с ненапрягаемой арматурой. Рабочие чертежи. Серия 1.011.1-10. Выпуск 2. Сваи цельного сплошного квадратного сечения с напрягаемо..

Серия 1.020-1/83.0-1

Серия 1.020-1/83. Выпуск 0-1. Указания по применению изделий для зданий с перекрытиями из многопустотных плит…

Серия 1.038.1-1

Серия 1.038.1-1. Выпуск 1. Перемычки железобетонные для зданий с кирпичными стенами. Перемычки брусковые для жилых и общественных зданий. Рабочие чертежи. Серия 1.038.1-1. Выпуск 4. Перемычки железо..

Серия 1.041.1-2

Серия 1.041.1-2. Выпуск 5. Сборные железобетонные многопустотные плиты перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Плиты длиной 265..

Серия 1.041.1-3

Серия 1.041.1-3. Выпуск 0. Сборные железобетонные многопустотные плиты перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Материалы для пр..

Серия 1.050.1-3

Серия 1.050.1-3. Выпуск 2. Сборные железобетонные марши, площадки и проступи для многоэтажных общественных, административных и бытовых зданий и производственных зданий, промышленных предприятий. Ограж..

Серия 1.089.1-1

Серия 1.089.1-1. Выпуск 0-1. Шахты лифтов из железобетонных укрупненных конструкций межвидового применения. Шахты пассажирских лифтов по ГОСТ 5746-83. Материалы для проектирования. Указания по монтаж..

Серия 1.137.1-9

Серия 1.137.1-9. Выпуск 1. Плиты балконов железобетонные для жилых зданий. Плиты сплошные, длиной 2390, 2690, 3290 и 3590 мм (для крупноблочных зданий и зданий со стенами из кирпича) и длиной 3890 мм . .

Серия 1.141-1

Серия 1.141-1. Выпуск 60. Панели перекрытий железобетонные многопустотные. Панели с круглыми пустотами длиной 4180, 3580, 2980, 2680 и 2380 мм, шириной 1790, 1490, 1190 и 990 мм, армированные стержням..

Серия 1.151.1-6

Серия 1.151.1-6. Выпуск 1. Марши лестничные железобетонные плоские для жилых зданий с высотой этажа 2,8 м. Марши шириной 105 и 120 см с бетонной поверхностью без фризовых ступеней. Рабочие чертежи…

Серия 1.151.1-7

Серия 1.151.1-7. Выпуск 1. Марши лестничные железобетонные для жилых зданий с высотой этажа 3,0 м. Марши плоские без фризовых ступеней для зданий в I климатической зоне. Рабочие чертежи…

Серия 1.152.1-8

Серия 1.152.1-8. Выпуск 1. Площадки лестничные железобетонные к плоским маршам для жилых зданий с высотой этажа 2,8 м. Площадки ребристые длиной 220 и 250 см к маршам шириной 105 и 120 см для кирпичны..

Серия 1.181.1-10

Серия 1.181.1-10. Выпуск 1. Объёмные элементы мусоропроводов. Для 5 и 10-этажных жилых домов с высотой этажа 3,0 м. Материалы для проектирования и рабочие чертежи мусорокамер…

Серия 1.225-2

Серия 1.225-2. Выпуск 11. Железобетонные прогоны. Прогоны прямоугольного сечения длиной 598, 358, 318 и 278 см, армированные сварными каркасами из стали. Рабочие чертежи. Серия 1.225-2. Выпуск 12. Же..

Серия 1.241-1

Серия 1.241-1. Выпуск 22. Панели перекрытий железобетонные многопустотные. Предварительно напряженные панели длиной 1198 см, шириной 99 и 149 см, армированные стержнями из стали класса Ат-V. Метод нат..

Серия 1.252.1-4

Серия 1.252.1-4. Выпуск 1. Лестничные площадки для общественных зданий. Лестничные площадки ребристой конструкции шириной 120, 135, 150 и 160 см. Рабочие чертежи…

1) Характеристика и преимущества использования сборных железобетонных плит перекрытия :

— наиболее надежны и долговечны;

-универсальны, т.к. могут опираться на стены и ригели;

-индустриальны, т.

е. обеспечена быстрая и качественная сборка;

— применяют для устройства сборно-монолитных перекрытий.

Типы сборных железобетонных плит:

— сплошные однослойные,

-2-х и 3-х – слойные;

-пустотные;

— ребристые;

-шатровые;

-2-Т плиты.

1. Сплошные однослойные могут быть толщиной 100-140мм, в зависимости от пролета и нагрузки на плиту. Выполняют из тяжелого железобетона. Выполняют только несущую функцию. Сплошные двухслойные : нижний несущий слой из тяжелого железобетона с армированием – несущая функция, верхний слой – легкий бетон , выполняющий роль звукоизоляции и теплоизоляции. Выпускаются размером на 1-2 комнаты для крупнопанельных домов. Глубина опирания плит 70 -90 мм. (Рис 1,б)

2. Многопустотные плиты толщиной 220 мм с пустотами в виде овалов , кругов , и других форм -для облегчения конструкции и экономии материала . Длина от 2,4 до 9м , ширина от 0,8 до 2,4м.

Опирание на кирпичные стены минимум 120 мм, на панельные стены 100мм. (Рис 1,а)

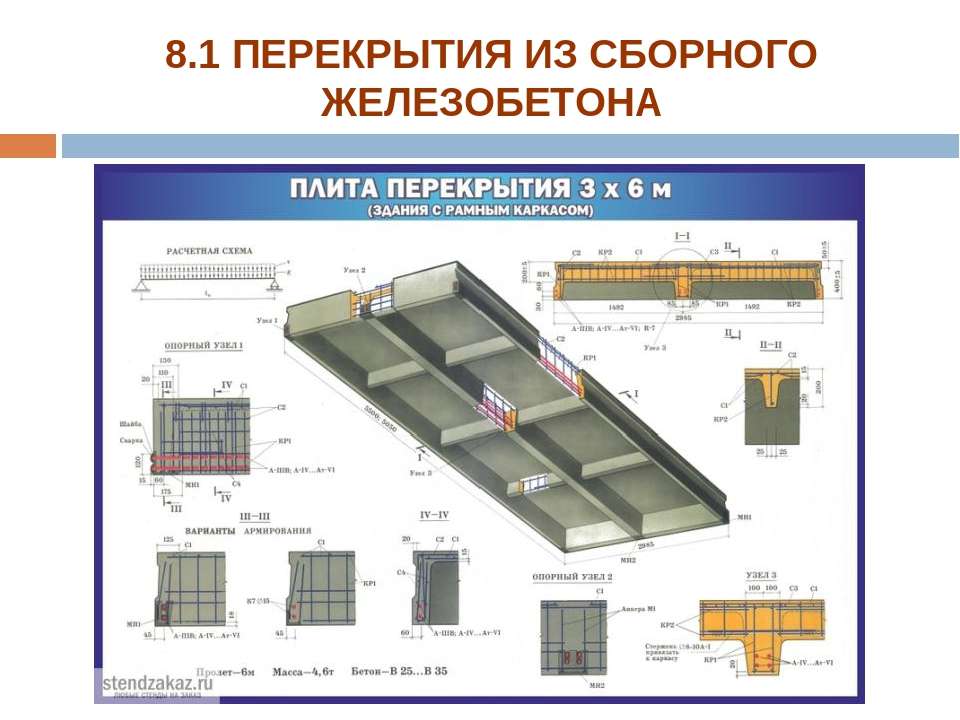

3.Ребристые плиты могут иметь ребра, располагаемые вверх и вниз ,могут быть в виде слоистых конструкций для упрочнения тонкостенных конструкций. Нижний пояс – потолок , верхний – пол, между ними –воздушная прослойка, выполняет роль звукоизоляции. Потолок может быть подвесной. Высота ребристых плит 400 мм, пролет 9 м , ширина плиты 1м 20 см и 1м 50см, длина 6 и12м . Плиты могут быть часторебристыми в виде двух вибропрокатных скорлуп с воздушной звукоизолирующей прослойкой между ними. Верхняя плита- пол, нижняя- потолок.

4.Шатровые – плита , обрамленная ребрами, по контуру обращенными вниз в виде карниза .Позволяют исключить из конструктивной схемы здания ригели и другие балочные элементы, снизить высоту этажа.

5. 2Т плита – ребристые предварительно напряженные плиты длиной 12, 15 м шириной 1,5 м и высотой 0,6 м. Позволяют повысить сборность строительства, т. к. перекрывают большие пролеты.

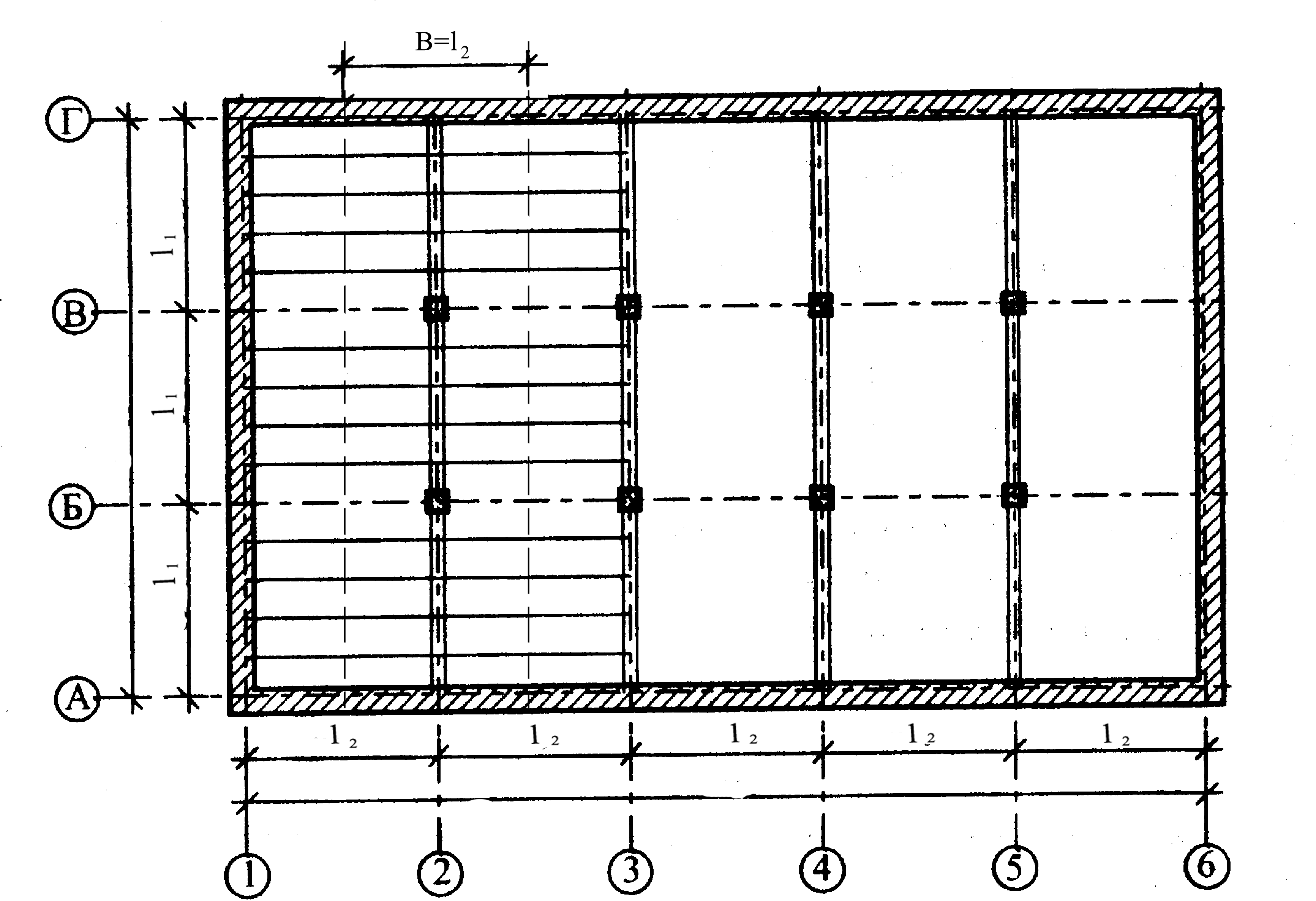

Сборные железобетонные плиты перекрытий жестко заделываются в стенах с помощью анкерных креплений, скрепляются между собой сварными или арматурными связями. Швы между плитами замоноличиваются раствором – получаются достаточно жесткие горизонтальные диски, увеличивающие общую устойчивость здания. Анкеровка уложенных плит и заделка швов раствором придает сборному перекрытию свойства жесткого диска, связывающего несущие элементы здания в пространственно неизменяемую систему.

Минимальная глубина заделки настилов в кирпичных стенах 120мм , в блочных и панельных -70мм с каждой стороны .

Уложенные плиты железобетонных перекрытий анкеруют стальными связями с наружными стенами и между собой. Швы между плитами заделывают цементным раствором марки 100. Анкеровка уложенных плит и заделка швов раствором придают сборному перекрытию свойства жёсткого диска, связывающего несущие элементы здания в пространственно неизменяемую систему.

Сборные железобетонные плиты перекрытий в ходе установки жёстко заделывают в стену с помощью анкерных креплений и между собой скрепляются сварными или арматурными связями. (Рис 2)

Швы между плитами заманаличиваются раствором или бетоном на мелком заполнителе. Если толщина шва до 30мм.

Анкеры располагаются на расстояний не более 3м.

Сборные железобетонные полы и потолочные системы – MAX-truder GmbH

гибкий и высокопроизводительный

Точно подходящие системы полов для вашего применения

Экономичное, устойчивое, быстрое, высококачественное строительство

– это не противоречие, а реальность. Со сборными железобетонными элементами. В частности, системы сборных перекрытий позволяют значительно сократить время строительства. Строительство из бетона устойчиво, так как бетонные конструкции обычно рассчитаны на очень долгий срок службы. Тепловая масса бетонных строительных материалов может быть успешно использована для энергоэффективного отопления . Напольное или потолочное отопление или охлаждение можно легко интегрировать в готовые потолки и полы. Это просто зависит от того, что вы делаете из этого.

Сборные железобетонные конструкции экономичны . Элементы напольно-потолочной системы эффективно изготавливаются на заводе в промышленном процессе, комплектуются встроенными деталями и углублениями и быстро собираются на строительной площадке с минимальными усилиями.

Пол из пустотелых плит

особо легкие, несущие, длинные пролеты

Преимущества

• Устойчивые из -за значительной экономии в бетонной и арматурной стали
• Тяжелые измерения вспомогательной конструкции благодаря этой легкой системе пола
• большие прости0037
• Различная толщина для различных применений
• В качестве термоаккумуляторной системы со встроенными трубами отопления и охлаждения или без них

ОБЛАСТИ ПРИМЕНЕНИЯ

• Жилое строительство
• Коммерческое и промышленное строительство 900 37
• Строительные и инженерные конструкции

ПРОИЗВОДСТВО

• Особенно экономично и быстро с нашим maxtruder
• Особенно гибко с нашим maxcaster
• Или вам нужна полная производственная линия?

При использовании многопустотных плит из предварительно напряженного бетона время строительства значительно сокращается . После того, как плита уложена, ее сразу же можно полностью загрузить. Требуется только заполнение швов и, при необходимости, изготовление окружного кольцевого анкера. Безопорная укладка плит перекрытий с пролетами до 20 м позволяет проводить незамедлительные и беспрепятственные работы на перекрытиях.

Простой монтаж, неограниченная свобода планирования и высокая точность расчетов облегчают процесс строительства.

Настил из предварительно напряженных тавровых балок

гибкий, производительный

ПРЕИМУЩЕСТВА

• Все преимущества предварительно напряженной системы перекрытий
• Большие пролеты, меньший собственный вес по сравнению со сплошными плитами
• Возможна установка даже без монтажного крана
• Различные сечения и способы установки в зависимости от применения 90 037

Области применения

• Жилищное строительство
• Коммерческое и промышленное строительство
• Сделай сам

ПРОИЗВОДСТВО

• Особая гибкость с нашим maxcaster
• Или вам нужна полная производственная линия?

Предварительно напряженные перекрытия с Т-образными балками обеспечивают свободный пролет в раз больше, чем у ненапряженных потолочных систем, а также 0011 более легкие полы, чем в массивной конструкции . Т-образные балки размещаются на несущей конструкции, затем, в зависимости от применения, между отдельными балками вставляются блоки-заполнители. После установки дополнительной арматуры заливается бетон до нужной толщины плиты.

Предварительно напряженный массивный пол

Тяжеловес среди предварительно напряженных систем

ПРЕИМУЩЕСТВА

• Быстрый ход строительства благодаря сборной системе перекрытий
• Экономия на арматурной стали
• Предварительно напряженная конструкция для больших пролетов
• Большой собственный вес для специальных мер звукоизоляции
9 0036 Нижняя сторона гладкая, готовая к покраске на заводе
• Различная толщина для различных применений
• В комплекте с установочными деталями на заводе
• В качестве термоаккумуляторной системы со встроенными трубами нагрева и охлаждения или без них

ОБЛАСТИ ПРИМЕНЕНИЯ

• Жилищное строительство
• Коммерческое и промышленное строительство
• Строительные и инженерные конструкции

ПРОИЗВОДСТВО

• Особая гибкость с нашим maxcaster
• Или вам нужна полная производственная линия?

При использовании монолитных перекрытий из предварительно напряженного бетона время строительства значительно сокращается . После того, как плита уложена, ее сразу же можно полностью загрузить. Все, что требуется, это затирка швов и, при необходимости, кольцевой анкер. Безопорный монтаж плит с большими пролетами позволяет проводить незамедлительные и беспрепятственные работы на перекрытиях.

Простой монтаж , неограниченная свобода планирования и высокая точность расчетов облегчают процесс строительства.

Армированные сплошные полы / Элементы балконов

особо гибкие, умеренно чистые пролеты

ПРЕИМУЩЕСТВА

• Почти никаких ограничений по геометрическим требованиям к строительным элементам
• Быстрый ход строительства благодаря сборной системе перекрытий
• Умеренные пролеты в свету
• Нижняя сторона гладкая, как опалубка, готова к покраске на заводе 900 37
• Различная толщина для различных применений
• В комплекте со всеми установочными деталями на заводе
• В качестве системы Thermo-Accu со встроенными трубами отопления и охлаждения или без них

ОБЛАСТИ ПРИМЕНЕНИЯ

• Жилищное строительство
• Коммерческое и промышленное строительство
• Строительные и инженерные конструкции

ПРОИЗВОДСТВО

• Особая гибкость с нашими наклонными столами
• Особенно большое количество с нашими аккумуляторными формами
• Или вам нужна полная производственная линия?


Массивные армированные плиты значительно сокращают время строительства . После того, как плита уложена, ее можно сразу полностью загрузить; необходима только заливка швов и, при необходимости, создание кольцевого анкера. Безопорная укладка

плит позволяет проводить незамедлительные и беспрепятственные работы на перекрытиях.

Приставные балконы обычно прикрепляются к конструкции здания позже с помощью систем соединения, известных на рынке.

Простой монтаж , неограниченная свобода планирования и высокая точность расчетов облегчают процесс строительства

Половина перекрытий

Полуфабрикат для средних пролетов

ПРЕИМУЩЕСТВА

• Требуется меньше опалубки, чем для плит из монолитного бетона
• Несущая способность после затвердевания дополнительного бетона
• Небольшие пролеты
• Нижняя сторона гладкая, готовая к покраске на заводе
• В комплекте со всеми монтажными деталями на заводе

ОБЛАСТИ ПРИМЕНЕНИЯ

• Жилищное строительство
• Коммерческое и промышленное строительство
• Строительные и инженерные конструкции

ПРОИЗВОДСТВО

• Предварительно напряженные на наших станинах для ярусного литья
• Усиленные на наших станинах для ярусного литья и на наших производственных столах

Половинные плиты представляют собой полуфабрикаты

, которые действуют как несъемная опалубка. На строительной площадке половинки плит покрываются дополнительной арматурой и заполняют верхним бетоном желаемой толщины, чтобы сформировать тяжелую цельнобетонную систему плит. В большинстве случаев требуется дополнительная поддержка плиты до тех пор, пока верхний слой бетона не затвердеет в достаточной степени.

Предварительное напряжение на заводе может незначительно увеличить пролет половинных плит.

У вас есть вопросы?

Назад к обзору

Познакомьтесь с самой инновационной системой сборных полов в США

Познакомьтесь с самой инновационной системой сборных полов в США

Когда компания Tindall привезла свою новую систему сборных полов из Дании в США в 2020 году, покупатели из США были не удовлетворены историческими характеристиками системы и результатами европейских испытаний. Они должны были быть уверены, что превосходная легкая универсальная балка Tindall (T-SLAB ^® ) соответствует требованиям Международного строительного кодекса (IBC) и обеспечивает характеристики, на которые рассчитывают клиенты Tindall. Для этого Тиндалл решил протестировать T-SLAB, объединившись с экспертами из Университета Северной Каролины в Шарлотте (UNCC) для анализа продукта.

Что такое T-SLAB ^® ?

T-SLAB — это новая запатентованная система перекрытий из сборного железобетона, в которой используются проверенные временем принципы проектирования римских арок и несколько типов бетона для получения более прочной, легкой и универсальной плиты.

Внутри каждой T-SLAB находится ряд арочных блоков из легкого бетона, поверх которых заливается конструкционный бетон. Это позволяет T-SLAB использовать эффект арки для распределения нагрузки, одновременно извлекая выгоду из продольного предварительного напряжения для увеличения общего пролета. Плиты различной толщины позволяют T-SLAB достигать оптимальных пролетов в диапазоне от 9,1 до 13,7 м (от 30 до 45 футов), выдерживая нагрузки на перекрытия как коммерческих, так и жилых помещений.

Эта новая напольная система обеспечивает широкий спектр неотъемлемых преимуществ, в том числе превосходную огнестойкость, улучшенную звукоизоляцию, большую гибкость дизайна и набор улучшений конструкции, которые просто не могут обеспечить конкурирующие системы. Кроме того, производственный процесс T-SLAB позволяет включать каналы, сплошные зоны (в соответствии с конструктивными или функциональными требованиями) и отверстия для воздуховодов и стоков. В сочетании эти возможности делают T-SLAB экономичной и удобной по графику системой, которая идеально подходит для многофункциональных зданий, общежитий, многоквартирных жилых домов, офисных зданий, гостиниц и т. д.

Тестирование UNCC

После тестирования в лаборатории UNCC результаты были ясны — T-SLAB превзошел все ожидания. Чтобы прийти к такому выводу, UNCC провела широкий спектр испытаний, включая испытания свойств материалов, вибрацию, однопролетные и непрерывные испытания под нагрузкой.

Испытание свойств материала

T-SLAB состоит из трех различных бетонных смесей: тонкого раствора на дне для создания поверхности, готовой к покраске, смеси легких блоков и высокопрочной бетонной смеси нормальной массы. Эффективный модуль упругости (MOE) для комбинированной системы был проверен путем испытаний. Блоки и цементный раствор вместе со смесью нормального веса создали более жесткую систему, чем предполагалось. В целом за счет композиционного действия жесткость комбинированной системы увеличилась на 30 процентов. Таким образом, стало ясно, что ключом к прогнозированию и контролю как развала, так и прогиба является понимание свойств комбинированной системы.

Однопролетное испытание

Во время однопролетного испытания UNCC испытала под нагрузкой однопролетную T-SLAB длиной 12,2 м (40 футов) с целью сравнения расчетных проектных данных с данными лабораторных испытаний. Данные испытаний позволили Тиндаллу правильно скорректировать расчетную жесткость секции примерно на 30 процентов и проверить значения в программе проектирования для заполнения таблиц нагрузок. Стоит отметить, что эти результаты соответствовали результатам, полученным в Европе. Эти таблицы нагрузок можно найти на странице ресурсов веб-сайта Tindall.

Испытание двухплитного неразрезного пролета

Для проверки непрерывности и распределения нагрузки UNCC затем испытала под нагрузкой T-SLAB с пролетом 12,2 м (40 футов) с залитой цементным раствором арматурой над опорой до 6,35 м ( 20,8 футов) T-SLAB. Заливка арматуры между двумя пролетами создает непрерывность опоры. Основное преимущество цементации двух плит вместе с арматурой состоит в том, чтобы обеспечить более длинные пролеты, которые превышают пропускную способность простых пролетов, путем создания плиты с непрерывным пролетом.

Испытание на вибрацию

В ходе лабораторных испытаний UNCC была измерена основная частота T-SLAB размером 305 мм x 12,2 м (12 дюймов x 40 футов) на частоте 3,46 Гц. Кроме того, были проведены тесты ходьбы как для одного, так и для двух человек. Было обнаружено, что пиковые ускорения при ходьбе превышают рекомендуемые уровни для одной плиты, которая не была залита раствором на опоры или соседние элементы. Команда UNCC и Tindall согласились с тем, что тестирование не отражает истинных граничных условий и что тестирование также необходимо проводить для исходных условий.

Понимая, что частота вибрации является ключевой характеристикой T-SLAB, поскольку он будет использоваться в жилых помещениях и офисных зданиях, Тиндалл знал, что ему нужно делать. Она выбрала 12-этажную жилую башню средней этажности, которую компания возводила в Ричмонде, штат Вирджиния, в качестве объекта испытаний на месте. Результаты говорят сами за себя.

Перед монтажом была измерена основная частота одного из элементов, T-SLAB размерами 356 мм x 13,7 м (14 дюймов x 45 футов) в условиях простого пролета. Только с собственным весом частота плиты была измерена на уровне 3,26 Гц. Во время испытаний на месте частота системы пола в окончательно залитом состоянии была измерена на уровне 4,67 Гц. Это представляет собой увеличение почти на 50 процентов по сравнению с состоянием с одним пролетом, что значительно превышает рекомендуемый минимум 3 Гц Института сборного железобетона (PCI).

Тесты частоты ходьбы на месте не только доказали, что система очень надежна, но также обнаружили, что трудно преднамеренно вызвать какое-либо ускорение при ходьбе. Акселерометры с трудом фиксировали измеримые значения ускорения во время тестирования.

Степень огнестойкости

Как правило, плиты перекрытий для коммерческого использования должны иметь минимальную двухчасовую огнестойкость в соответствии с главой 6 IBC для конструкции типа 1-A. В Главе 7 Международного строительного кодекса приводится предписывающий метод для определения показателей огнестойкости различных конструкций.

Первое положение для бетонных плит определяет минимальную толщину плиты для ограничения теплопередачи. Минимальная толщина T-SLAB 254 мм (10 дюймов) обеспечивает четырехчасовую огнестойкость независимо от заполнителя.

Вторым условием является покрытие предварительно напряженных прядей для соответствия конструктивным критериям конечной точки. Большинство компоновок T-SLAB будут считаться ограниченными условиями , поскольку плиты крепятся к стенам с помощью залитых раствором швов. Минимальное покрытие защемленной плиты для достижения четырехчасовой огнестойкости составляет три четверти дюйма. T-SLAB соответствует этому требованию независимо от расположения нитей.

В редких случаях, когда T-SLAB не закреплен, минимальная доступная огнестойкость составляет два часа. Трех- или четырехчасовой рейтинг легко достигается путем размещения нитей, обеспечивающих большее среднее покрытие.



Акустические испытания

Для обеспечения характеристик передачи воздушного и ударного шума, которые требуются владельцам и разработчикам многоэтажных офисных и жилых зданий, компания Tindall знала, что превышение минимальных требований к передаче звука не подлежит обсуждению. Поэтому в дополнение к испытаниям UNCC также были проверены акустические характеристики T-SLAB.

IBC требует класс звукопропускания не менее 50 и рейтинг класса ударной изоляции не менее 50. Эти требования применяются к соединениям между жилыми единицами, в том числе между жилыми единицами и общественными зонами.

Чтобы получить полное представление о характеристиках системы, компания Tindall также провела испытания сборок T-SLAB на класс изоляции от высокочастотных ударов. Хотя в настоящее время это не требуется по правилам, многие считают, что этот тест дает более точную оценку ударного звука для различных сборок. Приведенные ниже значения для плит толщиной 254 мм (10 дюймов) будут еще больше при увеличении толщины плиты.

Конструкция T-SLAB

Поскольку плита T-SLAB изготавливается методом мокрого литья в контролируемой производственной среде, ее можно легко адаптировать для решения множества типичных строительных задач. За счет уменьшения высоты встроенных бетонных блоков из легкого заполнителя T-SLAB можно модифицировать для создания углублений для размещения плитки в ванных комнатах и ​​душевых. Закладные могут быть встроены для соединения сложных наружных стеновых панелей и элементов фасада или для чего-то простого, например, для крепления поручней на балконе.

Понимая, что многие клиенты могут захотеть скрыть открытые потолочные стыки, характерные для систем сборных полов, T-SLAB может быть изготовлен с глубиной 6,35 мм x шириной 254 мм (0,25 дюйма глубиной x 10 дюймов) широкий) углубление в нижней части плиты. Это создает выемку шириной примерно 508 мм (20 дюймов) между двумя плитами, что позволяет обрабатывать их так же, как стык гипсокартона. Это дает вид гладкого потолка после покраски. Поскольку T-SLAB имеет ширину 3,66 м (12 футов), в нем меньше стыков по сравнению с другими типами сборных плит.

T-SLAB также решает многие проблемы, с которыми сталкиваются подрядчики при работе с системой бетонных полов после завершения установки плит. T-SLAB не требует структурного покрытия, а это означает, что другие профессии могут начать свою работу раньше в графике строительства. Для чистового пола система требует только использования выравнивающей смеси на цементной или гипсовой основе. Цементное покрытие может быть установлено до внутренней застройки, тогда как гипсовое покрытие должно быть установлено в кондиционируемом помещении.

Понимая, что к T-SLAB нужно будет подключать другие профессии, Тиндалл уже провел для них исследование. Компания работала напрямую с несколькими производителями, чтобы составить список одобренных анкеров от распространенных производителей, в том числе от Hilti, Fisher, Simpson Strong-Tie и Tapcon, которые можно использовать для крепления к T-SLAB.

Вехи

С момента запуска в июне 2020 года компания T-SLAB прошла множество этапов. Это обеспечило оптимизированный процесс для генеральных подрядчиков, владельцев проектов и разработчиков, которые искали единого поставщика для предоставления комплексного решения для строительства сборных железобетонных изделий. Этот тип строительства выгоден клиентам за счет ускоренных графиков с меньшим количеством сделок на месте, что приводит к меньшей загруженности и упрощению координации. T-SLAB, в три раза превышающий ширину типичных пустотелых элементов, и с большей пропускной способностью, также сокращает время монтажа, еще больше увеличивая преимущества сборных конструкций.

«Tindall может разработать почти все мыслимые сборные изделия, но T-SLAB был недостающим элементом в создании нашей конкурентоспособной по стоимости комплексной системы сборного железобетона», — сказал Грег Форс, президент и главный исполнительный директор Tindall. «Преимущества системы в конечном итоге сокращают время и затраты на строительство, что является решающим фактором, который следует учитывать при выборе партнера по строительству».

Начиная с июня 2020 года, подразделение Tindall в Южной Каролине поставляет продукцию T-SLAB на несколько территорий расположения Tindall, в том числе на свою собственную. Tindall имеет лицензию на поставку напольных покрытий T-SLAB в десяти штатах: Алабама, Джорджия, Южная Каролина, Северная Каролина, Вирджиния, Мэриленд, Теннесси, Луизиана, Миссисипи и Флорида Панхандл.

Подразделения Tindall в Вирджинии и Миссисипи в настоящее время адаптируют производственные линии на своих предприятиях. Планируется, что они откроются до конца 2022 года, что сделает T-SLAB легко доступным для проектов в пределах операционной зоны Тиндалла.

Заявки на проект на сегодняшний день включают использование T-SLAB в качестве системы крыши для 13 тренажерных залов средней школы. В рамках единого контракта эти здания должны были быть завершены одновременно в сжатые сроки. Выбор цельнолитой конструкции с использованием T-SLAB позволил Тиндаллу производить несколько зданий одновременно и возводить их на месте, когда генеральный подрядчик был готов.

Тиндалл сэкономил время на строительстве четырех новых общежитий для университетских городков в Северной Каролине и Вирджинии, отлив механические, электрические и сантехнические компоненты в плиты. Хотя это требовало больше времени и координации на начальном этапе, этот подход позволял быстро строить на месте, предоставляя генеральному подрядчику возможность сдать проекты за меньшее время, чем это позволяли бы другие традиционные методы строительства.

T-SLAB также создала для Tindall путь к выходу на новый сегмент рынка — многоэтажное среднеэтажное строительство. В октябре 2021 года Тиндалл завершила возведение 12-этажной жилой башни средней этажности в Ричмонде, штат Вирджиния. Большая часть проекта была произведена в Петербурге Тиндалла, штат Вирджиния, в то время как T-SLAB были изготовлены в Южной Каролине. Производство сборных железобетонных изделий для проекта началось в мае 2021 года и продолжалось до августа того же года. После первоначального запуска на месте монтажная бригада ускорила темпы, выполняя один уровень в неделю. Вся конструкция была возведена менее чем за 16 недель.

«Поскольку «голова к кровати» является таким важным элементом для проектов такого типа, Tindall смогла ввести наше здание в эксплуатацию, и мы стали получать доход значительно быстрее, чем другие системы, которые мы анализировали», — сказал Х. Луи Саломонски, SWA Construction.

Заключение

T-SLAB предлагает широкий спектр преимуществ как для строителей, так и для архитекторов, предоставляя все преимущества самых эффективных строительных материалов в отрасли в едином, рентабельном и 100-процентном сборном решении. Благодаря гибкости монолитного бетона и улучшенным конструктивным характеристикам по сравнению с пустотелыми конструкциями T-SLAB позволяет Tindall легко преобразовывать существующие планы в сборные конструкции и выходить на новые сегменты рынка. Теперь, вооружившись впечатляющими данными о производительности T-SLAB из Университета Северной Каролины в Шарлотте, Тиндалл с уверенностью смотрит в будущее.
