Основой любого здания, жилого или нежилого, является фундамент. На выбор его типа влияют следующие факторы: вид грунта на месте строительства будущего здания; количество талой воды, а также глубина залегания грунтовых вод; особенности климата местности, например, глубина промерзания почвы, среднее количество осадков в зимний период; сейсмичность местности; этажность здания.

Есть и другие обстоятельства, которые учитываются при расчёте фундамента, но лучше всего такую работу доверить специалисту.

Краткая характеристика

По типу конструкции фундаменты бывают столбчатые, ленточные, свайные, свайно-ростверковые и плитные.

Ленточный фундамент — бетонная лента с арматурным каркасом внутри. Устанавливается под все несущие стены дома. Этот тип основания недорогой и простой в исполнении. Подходит для построек на участках с невысоким уровнем грунтовых вод, лёгких каркасных домов.

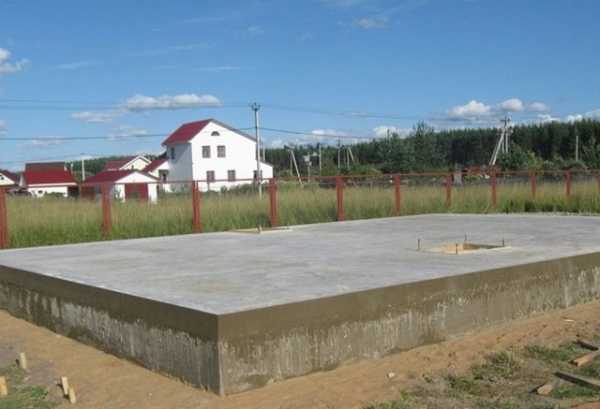

Более сложным и дорогим является монолитный плитный фундамент. Такое основание представляет собой сплошную плиту, залитую под всем зданием. Плитные основания бывают нескольких видов:

1. В виде сплошного монолита.
2. В виде монолита, дополненного рёбрами жёсткости или ростверками.

Плиты с рёбрами жёсткости делятся на:

1. С направленными вверх рёбрами. Лента по периметру опоясывает сверху плиту. В народе называется чашей.
2. С направленными вниз рёбрами. Плита лежит на каркасе в виде сплошной ленты (фундамент перевернутая чаша).
3. Комбинированный тип.

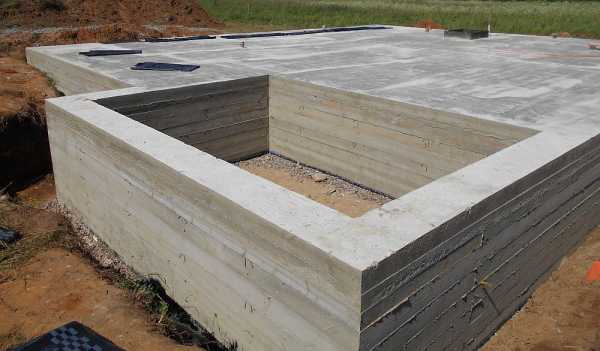

Фундамент перевернутая чаша выгодно сочетает свойства ленточного и монолитного оснований.

Преимущества

• Строительство зданий при высоком уровне залегания грунтовых вод. Тогда пол помещений первого этажа находится на достаточной высоте и надёжно защищён от влаги. Защитой от воды обычно служит специальная гидроизоляция, которая поставляется в рулонах. Размещают гидроизоляционную плёнку между бетонным слоем и щебнем.
• Возможность возведения зданий на пучинистых грунтах. К таким грунтам относятся глина, суглинок и супесь. Эти почвы плохо фильтруют воду, задерживая и не пропуская её в более глубокие слои. Особенности конструкции фундамента, его теплоизоляция и правильно рассчитанные отмостки обеспечивают хороший дренаж и предотвращают разрушение здания от температурных колебаний.
• Монолитная плита с рёбрами, направленными вниз, нередко используется вместо обычной плиты. Такая замена позволяет сэкономить на строительных материалах. При меньшей толщине плиты, конструкция не теряет в общей прочности, так как рёбра жёсткости компенсируют эту разницу.
• Применение рёбер жёсткости позволяет равномерно распределять вес здания по всему периметру основы.
• После финишной обработки плита монолита может быть полом первого или цокольного этажа, что значительно экономит деньги.
• Благодаря рёбрам жесткости основание устойчиво к деформациям на изгиб.
• Возможность сооружения зданий на грунтах со слабой несущей способностью. Фундамент типа перевернутая чаша является в этом случае альтернативой ленточной основе глубокого заложения, позволяя экономить на земляных работах.
• Возможность постройки зданий на насыпных грунтах.
• Так как верхняя часть плиты достаточно ровная, то это облегчает обустройство подвального помещения. Размеры такого помещения невелики, то есть можно сделать небольшой погреб под кухней, но на подземный гараж уже места не хватит.

Недостатки

• Из-за того, что большая часть нагрузки от здания идёт на ростверк, такой тип основания не подходит для создания тяжелых конструкций. Поэтому на фундаменте перевернутая чаша нежелательно строить массивные кирпичные или каменные дома.
• Как и любую монолитную конструкцию, фундамент перевернутая чаша желательно заливать за один раз. Если же заливку делать поэтапно, сначала ленту, а через некоторое время основную плиту, то на стыке со временем появится трещина и здание начнёт рушиться.
• Сложность опалубки и схемы армирования, а также обязательное наличие хорошего гидроизоляционного слоя.
• Цена постройки здания с сильно заглублённым рёберным фундаментом значительно выше в северных широтах из-за большой глубины промерзания почвы. Поэтому в большинстве случаев там применяют сваи.
• Минусом любого монолитного основания является то, что они неприменимы на сложных, например горных ландшафтах. При перепаде высот более двух метров по любой из стен сооружения нужно использовать сваи.
• С экономической точки зрения строительство зданий с монолитными фундаментами на участках с плотным или скалистым грунтом, а также на почвах с глубоким залеганием грунтовых вод, является невыгодным.
• Трудность и повышенная стоимость работ в зимний период является недостатком любого бетонного или железобетонного элемента сооружения. Для того, чтобы сделать заливку бетона при низкой температуре, нужно провести ряд дополнительных мероприятий, например, прогрев смеси, поддержание оптимальной температуры. Также, для работы с бетоном требуются специальные противоморозные добавки, понижающие температуру замерзания воды. Всё это увеличивает стоимость минимум на четверть.
• Если план здания предполагает размещение инженерных коммуникаций под плитой монолита, то на этапе постройки фундамента нужно делать специальные каналы, укладывать капсулы и кожухи. В противном случае при ремонтных работах придётся нарушать целостность плиты.

Важно! Если в здании запланировано подвальное помещение, то укладывать коммуникации лучше на полу.

Вывод

Рассмотрев все преимущества и недостатки, можно прийти к выводу, что фундамент перевёрнутая чаша — один из лучших вариантов для строительства небольших сооружений, например, загородных домов и коттеджей, на местности с пучинистыми грунтами в средней полосе России. Основание данного типа не подойдет для северных широт, горной местности, а также многоэтажного строительства, массивных сооружений.

Похожие записи

plusiminusi.ru

Фундамент-плита для каркасного дома: полнотелая плита, чаша, УШП

Классический плитный фундамент — бетонная плита, лежащая на искусственном насыпном основании из песка или щебня. Достоинства монолитного фундамента — прочность и равномерное распределение нагрузки от здания на грунт. Все коммуникации монтируют в плите, после заливки ошибки исправить нельзя, поэтому нужна высокая точность расчетов. Существует несколько технологий создания плитного фундамента, применяемых в малоэтажном строительстве.

Виды плитного фундамента

Для каркасных домов используют разные виды плитного фундамента: «чаша», «перевернутая чаша», «плита с кессоном», УШП. Фундаменты различаются распределением нагрузки, формой плиты, наличием «ребер», способом установки арматуры и опалубки.

Полнотелая плита

Полнотелая монолитная плита делается без ребер, поэтому выполнить постройку опалубки и армирование достаточно просто, это наиболее подходящий способ для новичков. Арматуру вяжут непосредственно на месте, размер ячейки легко «подогнать» под расположение инженерных систем и стен. Для выемки грунта не нужна спецтехника.

Основной минус — увеличение бюджета из-за большого объема бетонных работ. При самостоятельном строительстве необходимо учитывать, что столько бетона невозможно замесить за один раз.

Решение о толщине фундамента плиты для каркасного дома принимают после геологических исследований. В большинстве случаев для стандартного каркасника 6х6 достаточно толщины 200 мм, для 8х8 — 250 мм, 10х10 — 300 мм. Располагать дом ниже 200 мм не рекомендуется, чтобы деревянные части строения не страдали от капиллярной влаги.

Фундамент — «перевернутая чаша»

Для легких домов плита «перевернутая чаша», с опущенными вниз ребрами, — популярное и практичное решение. С помощью ребер поднимают уровень пола, не делая толстого слоя бетона под всей площадью дома.

Основная нагрузка, которая в случае классической монолитной плиты распределяется на всю площадь, при «перевернутой чаше» приходится на ребра. Внутри устанавливают несъемную опалубку, полости засыпают песком, весь фундамент заливают за один прием. Достоинство «перевернутой чаши» — скорость возведения и относительная дешевизна из-за экономии бетона.

Плита — «чаша»

В этом типе фундамента ребра подняты вверх, играют роль цоколя и придают конструкции дополнительную прочность. Получается своеобразное «корыто», нагрузка распределена по всей площади.

Пустоты заполняют керамзитом, песком, сверху монтируют утепление и пол. Способ считается универсальным, подходящим для разных видов домов, но обходится дорого из-за необходимости поднимать засыпкой уровень пола и утеплять его.

Плита с кессоном

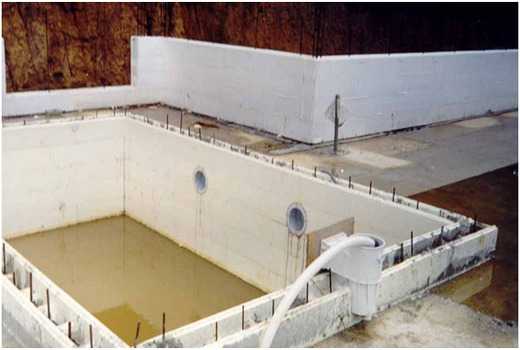

Плита с кессоном (углублением) удобна, если нужен небольшой погреб. Когда копают котлован под основную плиту, в нужном месте делают углубление под кессон. Каменистый грунт может стать проблемой, так как нужно копать на большую глубину.

Плюс плиты с кессоном — организация места хранения урожая, минус — сложный монтаж арматуры и необходимость качественной гидроизоляции. Необходимо наличие точного проекта, чтобы после возведения перегородок не оказалось, что доступ к хранилищу организован в неудобном месте.

УШП — новая технология

УШП, утепленная шведская плита, — технология, активно продвигаемая многими застройщиками. При этом способе контуры теплого пола прокладывают прямо в плите. Основное достоинство — энергоэффективность, снижение затрат на отопление. Однако для конкретного проекта каркасного дома на УШП следует сравнить разницу в бюджетах при различных типах фундаментов и рассчитать, когда окупится полученная экономия тепла.

Недостатки:

• большие затраты;
• сложная технология строительства;
• возможность повреждения утеплителя грызунами;

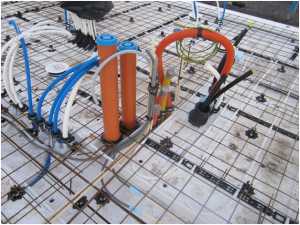

• все коммуникации проводятся в плите, поэтому нужно быть уверенным в расчетах и координатах вывода;
• обычно для УШП используют композитную арматуру, для которой пока не накоплено достаточной статистики по сроку службы и эксплуатации.

Строительство плитного фундамента

Перед началом строительства необходимо провести исследование участка. Тип фундамента, толщину подушки и бетонной плиты выбирают на основании состава грунта, уровня грунтовых вод и нагрузок. Работу начинают с корчевки растений и расчистки грунта на месте застройки примерно на штык лопаты. У каждого вида плитного фундамента есть свои особенности, но основные этапы остаются неизменными.

Порядок работ

Этапы возведения:

1. Выемка грунта под котлован.
2. Изготовление подушки под фундамент из утрамбованного песка, щебня или сочетания слоев разных материалов. Перед засыпкой на сухое дно котлована укладывают геотекстиль, чтобы отсыпка не смешивалась с грунтом.
3. Бетонная подготовка, подбетонка, — слой тощего бетона не менее 100 мм для дополнительной гидроизоляции и выравнивания дна котлована. Среди строителей существуют разные мнения относительно необходимости этого этапа. Иногда от него отказываются, но принятие решения зависит прежде всего от типа грунта.
4. Дренаж грунтовых вод. Трубы для отвода грунтовых вод закладывают в котлован под подушку фундамента с необходимым наклоном (5 мм на погонный метр).
5. Гидроизоляция необходима, если грунтовые воды подходят близко к основанию фундамента. В этом случае бетон с его пористой структурой будет впитывать воду, что приведет к коррозии арматуры. Если уровень грунтовых вод невысок — гидроизоляция не обязательна.
6. Утепление фундамента под плитой. Первый способ — утеплитель (пенополистирол) прокладывают под всей площадью плиты. При укладке теплого пола используют ППС толщиной не менее 30 см. Второй способ — утепляют стены фундамента, опуская ППС ниже основания, и отмостку, чуть выходя за края.
7. Армирование. В зависимости от удельного веса строения рассчитывают толщину бетонной плиты, и подбирают диаметр арматуры.
8. Монтаж опалубки. Самый дешевый вариант — из досок естественной влажности от 40 мм, обычно — 50х150. Более тонкая опалубка может не удержать бетон, это приведет к нарушения линейных размеров. Если опалубка съемная, то после ее снятия доски используют повторно для лесов или черновых полов. В качестве несъемной опалубки также используют ДСП или пенополистирол, чтобы сразу создать теплый контур вокруг фундамента.
9. Заливка бетона.
10. Съем опалубки, обработка битумным праймером (грунтовкой).
11. Заливка отмостки — выполняется после завершения наружной отделки.

Наглядно все шаги показы в видео:

Выбор материала для основания

Решение о выборе материала для засыпки принимают на основании СНиП и анализа участка. Основной критерий — водонасыщенность грунта.

Если участок сухой — используют песок с небольшой прослойкой из щебня. Если грунт водонасыщенный, и в котловане стоит вода, то от песка отказываются в пользу щебня. Минимальная толщина песчаной засыпки — 20 см.

Идеальный вариант — заказать исследование грунта на месте строительства, на его основании сделать проект, рассчитать толщину подушки и высоту плиты.

Особый случай — искусственная насыпь при перепаде высот

Основной недостаток плитного фундамента — невозможность использования на участках с большим перепадом высот. В некоторых проектах, чтобы нивелировать разницу по высоте, строят насыпь из щебня. Если сделать возвышение из песка, то есть опасность, что дом осядет.

Чтобы насыпь не расползалась, нужно провести дополнительные действия: Расширить срез грунта на 3-4 метра по сравнению с фундаментом, вырыть котлован, засыпать его и сделать насыпь из щебня. Щебень «не расползается» в отличие от песка, и получается устойчивое основание, на котором возводят фундамент.

При строительстве каркасного дома на плитном фундаменте отталкиваются от бюджета. Для оценки стоимости фундамента рассчитывают стоимость работ и материалов на каждом этапе и суммируют. Основные статьи расходов: рытье котлована, утрамбовку песка, гидроизоляцию, утепление, армирование, строительство опалубки и бетонирование. В смете учитывают затраты на крепеж для опалубки, расходы на дренаж и ливневую канализацию.

В каркасном домостроении используются разные типы фундаментов: ленточный, столбчатый, свайный. При пучинистом грунте возникает опасность «выталкивания» фундамента, если он заглублен выше уровня промерзания. Плитный фундамент называют «плавающим» из-за способности перераспределять нагрузки, вызванные пучением.

Плита, лежащая на песчаной подушке, не трескается, и стены дома не деформируются. Такой фундамент надежен и не ограничивает этажность, поэтому на нем строят коттеджи в 2-3 этажа, уменьшая площадь застройки и экономя место на участке.

Видео: технология УШП в пошаговой инструкции

Закладка Постоянная ссылка.

pro-karkas.ru

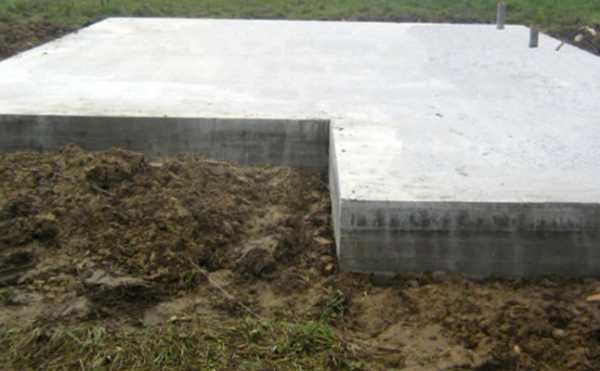

Монолитная плита перевернутая чаша

Одним из наиболее популярных оснований построек является монолитный фундамент, в основании которого лежит бетонная плита. Отличительная особенность данного основания заключается в том, что опорой конструкции являются ребра жесткости, на которых расположена монолитная плита. Именно поэтому такое основание и называется «перевернутая чаша».

Особенности и отличительные черты фундамента «перевернутая чаша»

Монолитное основание, залитое на ленточный фундамент, имеет несколько особенностей и важных преимуществ перед остальными видами подобных сооружений. При возведении малоэтажных зданий необходимо учитывать не только нагрузку, которую придется выдержать конструкции, но и качества грунта, глубину залегания грунтовых вод, особенности климата.

Высокий уровень залегания грунтовых вод

Возведение построек, основанием которых является фундамент в виде «перевернутой чаши» оправдано:

1. При высоком уровне залегания грунтовых вод. В таком случае пол расположен достаточно высоко и не подвержен воздействию влаги. В качестве защиты может быть использован пенополистирол, материалы рулонной гидроизоляции. В ходе сооружения применяют среднефракционный щебень. Это использование оправдано наличием такого качества, как прекрасные дренажные свойства.
2. Строительство на пучинистом грунте возможно благодаря наличию качественного дренажа,  позволяющего избежать вспучивания. Помещения в построенном здании не промерзают благодаря обустройству теплоизоляции отмостки.
3. При сооружении построек, основанием которых является монолитная плита, возможно возведение не только из пено- и газобетона, используют и кирпич.

Кроме того фундамент, сооруженный по типу перевернутой чаши позволяет значительно снизить расходы на материал. Монолитная бетонная плита имеет толщину не более 20 сантиметров, что заметно сокращает количество требуемого бетона и арматуры. Нет необходимости тратить средства на дополнительную отделку, так как речь идет о готовых полах по грунту. Уложенный под плиту гидростеклоизолом выполнить функцию материала, ставшего надежной защитой от радона.

Порядок работ по сооружению

Фундамент, созданный по типу «перевернутая чаша» является основанием для малоэтажных строений. Это загородные дома или постройки на приусадебных участках. Все работы по сооружению данного основания начинаются с подготовки участка. Его расчищают, избавляясь от мусора и лишней растительности, и выполняют на освободившейся поверхности почвы разметку. Разметочные шнуры натягиваются на расстоянии не менее одного метра, от будущего котлована.

Котлован должен быть глубиной не менее чем 1,5 метра. При его подготовке необходимо удалить пласт глины и заменить его тщательно утрамбованным гравием. Поверхность необходимо выровнять по строительному уровню так, чтобы не было ни малейшего уклона.

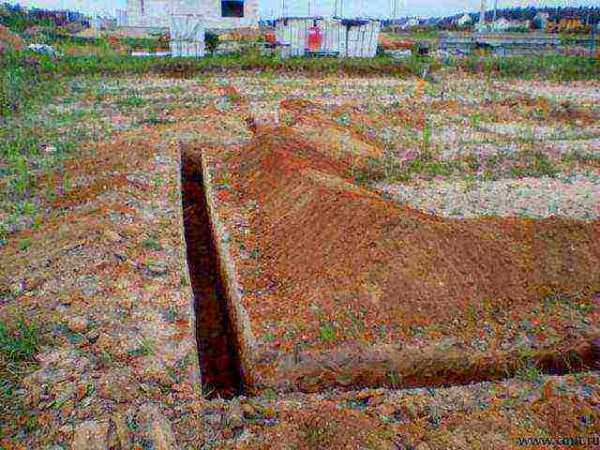

Траншея под ребра жесткости

Для начала полностью снимают плодородный слой почвы, а затем приступают к выкапыванию траншей под ленту. Глубина траншей достигает от 30 до 70 сантиметров, а их ширина определяется в зависимости от того, каковы показатели сопротивления грунта. По всему наружному периметру будущего строения в траншеи под фундамент укладывают гофрированные трубы, монтируя смотровые колодцы. Обязательное условие – наличие уклона не менее 70 для обеспечения самотека в емкость, установленную на нижнем уровне и скрытую под слоем земли.

Дно траншеи выстилают геотекстилем, на котором возводят подушку из песчано-гравийной смеси толщиной не менее 40 сантиметров. Заменить этот состав можно слоями речного песка и щебня крупных фракций. Засыпают их послойно и каждый слой достигает 20 сантиметров.

Следующий этап – обустройство гидроизоляции. Для того чтобы добиться качественной гидроизоляции, используют гидроизол или обычную полиэтиленовую пленку, которую укладывают внахлест (ширина нахлеста 10 сантиметров).

После завершения подготовительных работ в траншеях приступают к сооружению опалубки для будущего основания. В качестве надежного и прочного материала для сооружения опалубки понадобится ОСБ, ламинированная фанера толщиной 20 мм или обрезная доска.

Рекомендуем посмотреть видео, рассказывающее о выборе материала для опалубки.

Верхний край внешней опалубки должен возвышаться над краем внутренней строго на толщину монолитной плиты. Внутренняя опалубка несъемная, поэтому для ее монтажа принято использовать L-образные модули, изготовленные из полистирола.

Внутреннюю часть опалубки засыпают нерудным материалом, укладывая и утрамбовывая его слоем до 10 сантиметров толщиной. Трамбовка осуществляется с помощью виброплиты. На подошве ленты выполняется гидроизоляция с использованием полиэтиленовой пленки или гидроизола. Выполняя работы по утеплению, используют пенополистирол, который должен быть уложен вровень с внутренним бортом опалубки.

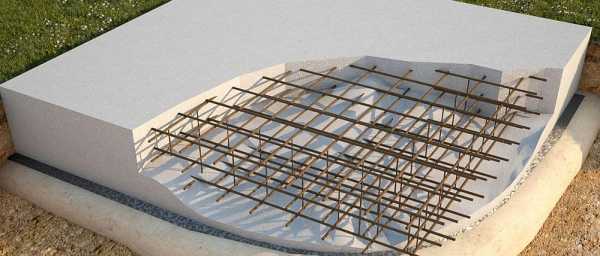

Армирование и заливка плиты

Армированная перевернутая чаша

Данный тип фундамента требует обустройства качественной основы. Для этого необходимо в соответствии с существующими требованиями и правилами соорудить монолитную плиту из прочного и долговечного бетона. Заливка и армирование проводятся в соответствии с разработанной технологией:

1. Для того чтобы армирование выполняло свою основную функцию и делало конструкцию более прочной и долговечной, необходимо выполнить его, создав два пояса продольных прутов, являющихся ребрами жесткости ленты.
2. Первая арматурная сетка укладывается на высоте 5 сантиметров от дна подушки, а вторая на глубине 5 сантиметров от поверхности плиты.
3. Фундамент в виде перевернутой чаши – это, в первую очередь, монолитная плита. Для того чтобы выполнить ее армирование понадобится арматурная сетка. Ячейки должны иметь сечение 10×10 и 20х20 сантиметров. Прочность соединения обеспечивают хомуты, изготовленные из гладкой арматуры и выполненные в форме прямоугольников.

Заливают сразу всю плиту, используя бетон марки М300 и не забывая о трамбовании с помощью специального инструмента. После завершения работ плита должна быть защищена от ветра, солнца, дождя или мороза. Такой защитой станет полиэтиленовая пленка.

Посмотрите видео, как правильно провести весь процесс монтажа основания.

Фундамент накрывают первые три дня, для того чтобы впоследствии избежать растрескивания поверхности. В завершении необходимо позаботиться о качественной гидроизоляции.

Статьи по теме:

Фундамент перевёрнутая чаша

Среди множества разновидностей фундаментных конструкций особо выделяется такой вид основания здания, как «фундамент перевёрнутая чаша». Оригинальное название опорной конструкции возникло из-за вида основания в разрезе. Монолитная плита оснащена по периметру «выдвинутыми» в глубину грунта рёбрами жёсткости. Именно эти рёбра придают фундаменту вид перевёрнутой чаши (ФПЧ). Благодаря такой конфигурации плитное основание сооружения приобретает дополнительную жёсткость и значительно повышает свою несущую способность.

Условия возведения ФПЧ

ФПЧ, по сравнению с другими видами конструкций аналогичного назначения, является довольно массивным сооружением. Затраты материальных ресурсов (бетон, арматура, опалубка и прочее) на единицу площади основания строения превосходят показатели других опорных конструкций.

Фундамент перевёрнутая чаша один из самых дорогостоящих вариантов устройства оснований зданий и сооружений.

Сделать выбор такого типа основания «вынуждает» хозяев стройки ряд условий:

• высокий уровень грунтовых вод;
• наличие пучинистых грунтов;
• большая толщина залегания слабых грунтов;
• большой вес здания;
• высокий показатель сейсмичности.

Расчёт ФПЧ

Сооружение ФПЧ обходится в немалую сумму денежных средств. Понятно стремление заказчика построить основание дома с минимальными затратами. Чем точней будет произведён расчёт фундамента, тем больше удастся сэкономить средств. С другой стороны ФПЧ должен обеспечивать надёжное и устойчивое положение всего здания.

Толщина монолитной плиты

Проект определяет оптимальную толщину монолитной плиты, габариты рёбер жёсткости. Чтобы точно рассчитать толщину бетонной плиты, используют следующие данные:

• максимальная нагрузка от веса дома на единицу площади основания;
• расчётное сопротивление грунта;
• несущая способность железобетонной плиты с рёбрами жёсткости.

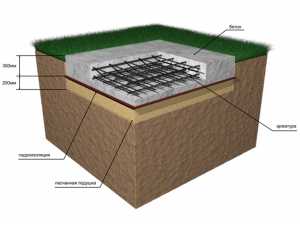

Схема устройства ФПЧ

Расчёт определяет, какой толщины должна быть монолитная плита, марку и количество арматуры, объём бетонного раствора, габариты рёбер фундамента. Как показала практика, включение в конструкцию плиты рёбер жёсткости позволяет уменьшить толщину плиты на 100 – 150 мм.

Возведение фундамента на свеженасыпанном грунте категорически запрещается. Недавняя насыпь не может обладать достаточным расчётным сопротивлением. Построенное здание на таковом основании будет давать ежегодную осадку.

Внешняя граница кладки несущих стен из кирпича должна отстоять от края плиты минимум на 300 мм. В случае установки колонн (для поддержки террасы или перекрытия второго этажа), оси опор должны быть расположены на плане фундамента таким образом, чтобы вектор под углом 45о от центра колонны не выходил за пределы массива железобетона основания.

Построение вектора зоны воздействия колонны на фундамент

Для двухэтажного кирпичного дома достаточно возвести плиту фундамента толщиной 250 мм с рёбрами высотой 600 мм.

Глубина заложения ФПЧ

При расчёте глубины залегания фундамента следует учитывать, что боковая сторона плиты должна выступать над землёй минимум на 150 мм. Это нужно для того, чтобы кирпичная кладка цоколя дома была максимально изолирована от грунтового основания или от поверхности отмостки. Высота плиты под цоколем может быть различной, но не меньше минимального размера.

На основе многочисленных расчётов ФПЧ в различных условиях можно вывести усреднённый показатель глубины залегания плиты, который равен 100 – 200 мм. Следовательно, глубина погружения рёбер будет составлять 350 – 400 мм.

Выбор арматуры

Основную нагрузку в массиве ФПЧ принимают на себя продольные стержни периодического профиля. Для небольшого лёгкого строения применяют арматуру диаметром 12 мм. Если здание будет строиться из тяжёлых конструктивных элементов (кирпич, железобетон), то для изготовления арматурного каркаса плиты берут продольные стержни диаметром 16 мм.

Поперечные связи каркаса делают из отрезков арматуры того же диаметра. В некоторых случаях используют гладкую арматуру 8 мм.

Технология возведения фундамента перевёрнутая чаша

Технологический процесс устройства ФПЧ состоит из нескольких этапов:

1. Земляные работы.
2. Укладка щебёночно-песчаной подушки.
3. Устройство гидроизоляции.
4. Монтаж арматурного каркаса.
5. Опалубочные работы.
6. Заливка опалубки бетоном.
7. Уход за бетонным раствором.

Земляные работы

Земляные работы производят следующим образом:

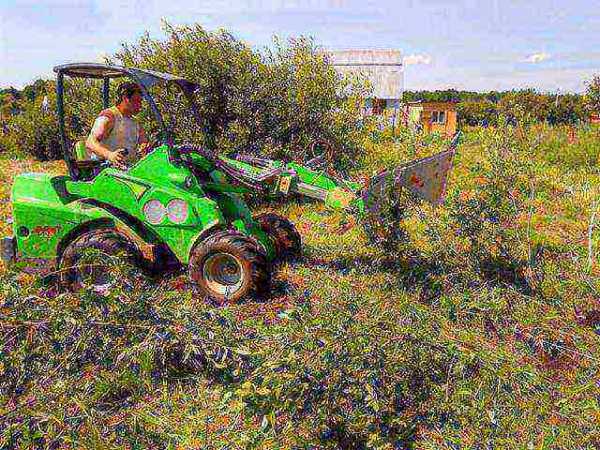

• бульдозером снимают плодородный слой почвы до достижения нужного уровня грунтового основания;
• инженер-геодезист с помощью современных геодезических приборов (нивелир, тахеометр) производит разметку осей и углов, обозначающих границу фундамента;
• Устанавливают реперные конструкции из деревянных досок и брусков. На вертикальных стойках отмечают верхний уровень плиты, высоту щебёночной засыпки. На горизонтальных досках закрепляют саморезы. Нити, протянутые от саморезов, в пересечении отмечают углы дома;

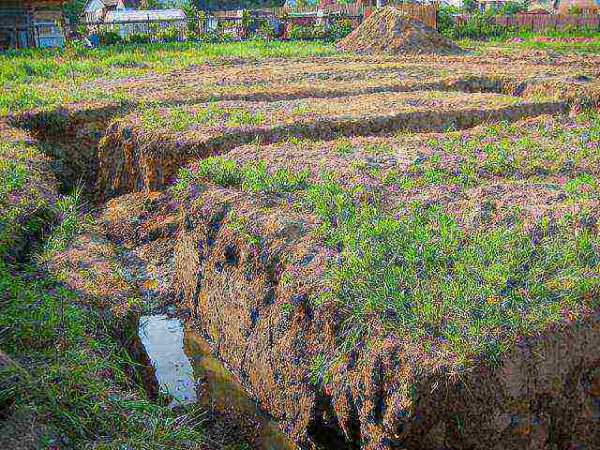

• по периметру площадки вырывают рвы под устройство рёбер жёсткости;
• всю площадку трамбуют специальной техникой.

Укладка щебёночно-песчаной подушки

Утрамбованную площадку засыпают щебнем. Толщину слоя щебня делают соответствующей отметкам на реперах. После трамбовки производят контроль уровня слоя тахеометром, а горизонталь проверяют уровнем.

Засыпкой из песка нивелируют все изъяны горизонтальной поверхности подушки. Производят дополнительную трамбовку проблемных участков площадки.

Во рвах под рёбра производят такие же действия.

Устройство гидроизоляции

Гидроизоляция необходима для установки барьера на пути проникновения влаги из грунта в бетонный массив основания здания.

Необходимо отметить важную роль гидроизоляции в препятствии утечки цементного молочка из бетонного раствора в грунт. Если это будет происходить, бетонный монолит станет рыхлым и существенно потеряет свою прочность.

Площадку и рвы застилают строительной полиэтиленовой плёнкой или специальной распределительной мембраной. Мембрана значительно дороже плёнки, но и на порядок надёжней.

Видео «Монолитная плита – перевёрнутая чаша»:

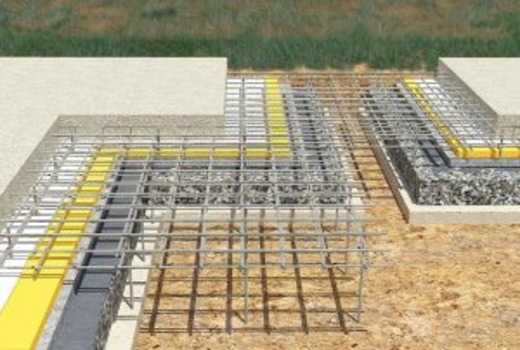

Монтаж арматурного каркаса

Строение арматурной конструкции ФПЧ представляет 2 горизонтальные сетки, которые отделяются друг от друга поперечной арматурой. Арматура плиты по периметру переходит в армированный каркас рёбер жёсткости.

Установка арматурного каркаса ФПЧ

Для поперечных связей каркаса устанавливают отрезки гладкой арматуры диаметром от 8 мм до 10 мм. Все элементы каркаса скрепляют вязальной проволокой. Для плит под большой нагрузкой металлокаркас собирают с помощью электросварки.

Ручная обвязка проволокой узлов каркаса на большой площади плиты занимает довольно много времени. Для этого применяют специальные полуавтоматические вязальные инструменты, которые позволят существенно сократить сроки выполнения этой работы.

Опалубочные работы

Для изготовления опалубочных щитов и элементов крепежа обычно используют деревянные доски и брус из хвойных пород дерева. В качестве опалубки применяют также щиты из строительной фанеры.

Строительная фанера прочный и надёжный материал, который может служить в качестве многоразовой опалубки. Некоторые строительные фирмы такую опалубку сдают в аренду, что позволяет застройщику сэкономить средства.

Для сборки и складирования щитов оборудуют отдельный участок стройплощадки. Собранные щиты устанавливают по периметру фундамента. Верхний край щитов должен быть на 150 – 200 мм выше уровня монолитной плиты.

Во время сборки опалубочных конструкций геодезист контролирует вертикальность и уровень верхнего края щитов. Чтобы бетонный раствор не вытекал наружу через щели, внутренние поверхности щитов покрывают полиэтиленовой плёнкой.

Важно создание надёжной системы раскосов, упоров и стяжек. Если для перестраховки будут установлены лишние элементы крепежа опалубки, то это не принесёт вреда. В противном случае недостаточный крепёж может вызвать разрушение ограждений, что приведёт не только к финансовым потерям, но и к незапланированному увеличению сроков строительства.

Заливка опалубки бетоном

Главным условием заливки опалубки ФПЧ является то, что процесс бетонирования должен быть непрерывным и выполняться за один раз. Согласно нормативной документации перерыв между поступающими партиями бетонного раствора допускается в пределах 2 часов при температуре воздуха не более 18оС.

Ручной замес или приготовление раствора с помощью бетономешалки производят для заливки небольших площадей плит. Если площадь заливки превышает 50 – 100 м2, то поставку бетона осуществляют автобетоносмесителями.

Залитый раствор в глубине уплотняют с помощью вибраторов гильзового типа. Гильза вибратора легко проникает в ячейки арматурной сетки. Этим достигается качественное уплотнение бетона на всю глубину плиты.

Для окончательного формирования ровной и горизонтальной поверхности монолита применяют виброплиту. Плита вибратора захватывает за один раз около 0,5 м2 бетонной поверхности, что позволяет обработать всю площадь плиты за короткий срок.

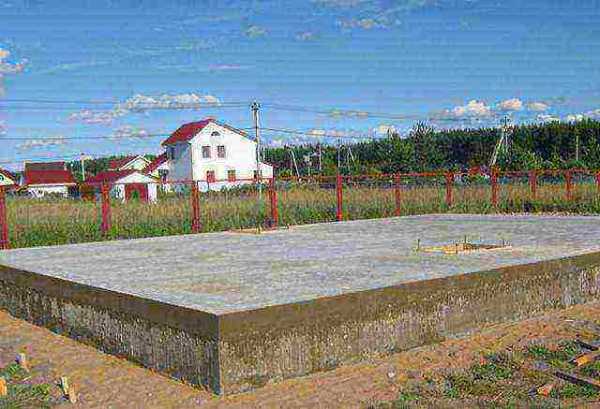

Заливка фундаментной плиты

Уход за бетонным раствором

По окончании заливки необходимо осуществлять контроль над процессом формирования монолитного бетона. Процесс полного отвердения бетонного раствора происходит в течение 30 дней. Ходить по бетону можно уже через 5 – 6 часов после окончания заливки.

В жаркую погоду происходит интенсивное испарение влаги с бетонной поверхности, что может привести к неравномерному застыванию раствора и потери его несущей способности. Чтобы избежать этого, плиту регулярно увлажняют. Для защиты залитого бетона от атмосферных осадков плиту укрывают полиэтиленовой плёнкой.

Взвешивая все плюсы и минусы, можно сделать вывод, что фундамент перевёрнутая чаша – это один из видов самых надёжных и прочных оснований не только для небольших сооружений, но и для крупных объектов.

Статьи по теме:

На сегодняшний день существует множество типов и разновидностей фундамента под жилые и производственные помещения. Одним из самых надежных и прочных по праву можно считать плитный базис. Выбор того или иного подтипа монолитного фундамента, среди которых находится фундамент перевернутая чаша, обусловлен определенными геологическими условиями. От стандартной плитной конструкции данный вид основания отличается тем, что базис дома устанавливается на ребра жесткости. Вследствие этого фундамент получил свое необычное название.

Область применения и свойства

Монолитная основа, залитая на ленточном базисе, имеет свои преимущественные особенности перед остальными видами фундаментов. Не смотря на масштаб строительных работ, при сооружении любого здания нужно учитывать ряд определенных факторов. Так, при проектировании строения необходимо принять в расчет качество грунта, на котором будет располагаться фундамент постройки, наличие грунтовых вод под проектом и глубину ее залегания, а также особенности климата местности.

Фундамент «перевернутая чаша» станет идеальным решением при следующих обстоятельствах:

1. В случае, если здание возводится на площадке с невысокой глубиной залегания грунтовых вод. Так, находясь достаточно высоко, пол не будет подвержен воздействию влажной среды. Кроме этого благодаря гидроизоляционным материалам можно обустроить дополнительный защитный барьер. В качестве него чаще всего используется пенополистирол, а также стандартная рулонная гидроизоляция. Для организации дренажной подушки применяют щебень средней фракции, который отличается своими высокими влагопоглощающими свойствами.
2. Строительные работы ведутся на участке с пучинистыми грунтами. Производить работы при таком положении дел можно лишь при наличии отличной дренажной системы, которую возможно обеспечить, применяя монолитное основание. Ну а теплоизоляционный слой не позволит помещениям внутри возведенного здания промерзать в холодные месяца.
3. В качестве строительного материала используется кирпич. Дело в том, что, выбрав за основу здания монолитную плиту, для строительства стен можно использовать не только газо- и пенобетон, но и более тяжелые материалы, среди которых и кирпич.

Немаловажным преимуществом фундамента по типу «перевернутая чаша» является также и его экономическая выгода. Все дело в том, что плита имеет небольшую (в среднем 20 см) толщину, что потребует от застройщика малое количество строительного материала, таких как: бетон, арматурная сталь и т.п. Кроме этого исключается необходимость в использовании дополнительной отделки, ведь речь идет о уже заготовленных полах на грунте. Также под плитой будет располагаться гидростелоизолон, защищающий легкие жильцов от радона – радиоактивного вещества, выделяемого почвой и вызывающего рак легких (на втором месте после табакокурения).

Этапы сооружения фундамента

В силу своих конструктивных характеристик фундамент опрокинутая чаша в основном используется при возведении малоэтажных сооружений. К ним относятся загородные дома, коттеджи, постройки на приусадебных участках и т.п. Однако не исключены случаи, когда фундамент перевернутая чаша используется для строительства тяжелого дома. Как в любом другом строительстве базиса дома, возведение фундамента по типу «перевернутой чаши» своими руками начинается с подготовительных мероприятий. В начале очищается участок. С его поверхности удаляется любого рода растительность, выносится мусор, и только после тщательной уборки поверхности на ней выполняется разметка. Следует помнить, что шнуры нужно натягивать на расстоянии не меньше 1 метра от предполагаемого места котлована.

При рытье котлована необходимо учитывать некоторые нюансы. Его глубина обязана быть не меньше 150 мм. Организации углубления предполагает снятие слоя глины, после чего она меняется на утрамбованный гравий. После этого при помощи строительного уровнять добиваются идеально ровной поверхности без малейшего намека на какой-либо уклон.

После разметки можно приступать к снятию верхнего слоя почвы с пятна застройки. Затем при помощи лопат выкапывают траншею под ленточный фундамент (ребра плиты). Можно воспользоваться услугами экскаватора, однако при этом стенки углублений будут не идеально ровными. В этом случае нужно будет самостоятельно при помощи той же лопаты подравнять их. В глубину траншея должна достигать в среднем 0.5 метра, а его толщина полностью зависит от характеристик грунта на участке.

Для организации смотровых колодцев в траншеи укладываются гофрированные трубы. Устанавливаются они по всему периметру будущего строения. Уклон в 70 градусов будет гарантировать самотек воды, а снизу конструкции должна находится емкость для жидкости.

На дно траншеи укладывают геосинтетик (в большинстве случаев – геотекстилем). После этого устилается подушка из смеси песка и гравия. Ее толщина обязана быть не менее 0.4 метра. Изготовить такую подушку можно из речного песка и крупнофракционного щебня. Для этого на геотекстиль послойно выстилается песок высотой 20 см. и утрамбовывается. Далее подобным образом укладывается щебень, также толщиной 20 см.

Следующим шагом является организация гидроизоляции нижней части будущего базиса. Для качественного ее исполнения отлично подойдет гидроизол. Также подойдет обычная полиэтиленовая пленка, при укладке которой нужно соблюдать минимальный нахлест в 10 см.

Итак, подготовительные работы по части траншей можно считать законченными. Далее возводится опалубка. Качественная конструкция предполагает использование в качестве основного материала фанеру, ОСБ или струганную доску. Чтобы соблюдать технологию возведения фундамента перевернута чаша целиком и полностью, советуем посмотреть видеоролик о правильном подборе материала для сооружения опалубки:

На дно опалубки после ее возведения устилают неружный материал, который после хорошо утрамбовывают. Его толщина не должна превышать 10 мм, а для качественной утрамбовки можно использовать виброплиту. Подошва ленты покрывается гидроизоляционным материалом, а в роли утеплителя хорошо сыграет пенополистирол.

Плита основания

Необходимо понимать, что фундамент перевернутая чаша имеет свои плюсы и минусы, и чтобы положительных качеств было больше, нужно позаботится о качественном исполнении самой монолитной плиты – основы данного вида базиса. Надежность конструкции прежде всего зависит от бетонной смеси и правильности укладки арматуры. Таким образом:

• Арматурный каркас должен состоять из двух поясов, скрепленных вертикальными прутьями;
• Верхний пояс располагается на глубине 50 мм от верха будущей плиты, а нижний пояс на высоте 50 мм от нижней точки плиты;
• Одна ячейка арматурного каркаса должна иметь размеры в диапазоне от 10х10 до 20х20 см.

После укладывания арматуры внутрь опалубки монолитной плиты производят заливку бетонной смеси. Для этого хорошо подойдет бетон маки М300. Заполнение опалубки бетоном происходит за один раз. Во время заливки плиты нужно использоваться специальный виброинструмент, чтобы в структуре будущего основания не появились воздушные пазухи, которые в холодную погоду могут вызвать образование в фундаменте трещин.

Видео возведения фундамента перевернутая чаша для дома:

Плитный фундамент считается самым прочным из всех существующих модификаций. Для рационального сочетания бюджета/качества монолитная плита имеет разновидности, использующиеся в зависимости от геологических условий. Поэтому лучше рассматривать плюсы, минусы этих оснований для каждого варианта конструкции отдельно.

Полнотелая плита МПЛ

Этот фундамент практически не имеет недостатков, используется для любых технологий строительства без ограничений по стеновым материалам, геологии. Плита имеет плюсы:

• минимальная выемка грунта без спецтехники
• простейшая опалубка, позволяющая экономить бюджет

На некоторых почвах при низком УГВ можно обойтись без утеплителя, подбетонки, гидроизоляции, что резко сократит, как время изготовления, так и бюджет строительства. Для этого достаточно разовой квалифицированной консультации в специализированной компании.

Минусом традиционно становится большой объем бетонирования. В домашних условиях столько раствора замесить нереально для заливки опалубки в один прием. В отсутствие ребер жесткости значительно упрощается армирование конструкции. Арматурные сетки можно вязать непосредственно в пятне застройки с учетом стояков инженерных систем, конфигурации стен. Это позволяет изменять ячейку сетки при необходимости без дополнительных затрат.

Плита с кессоном МПЛЧК

Фундамент плита не позволяет получить полноценный подземный этаж. Поэтому для небольших винных, продуктовых погребков в любой комнате коттеджа, гаража разработана кессонная МПЛЧК плита. Она имеет минусы:

• сложная конструкция опалубки, армопояса
• обязательная заливка за один раз
• необходимость качественной гидроизоляции

Общая сложность для плитных оснований – монтаж коммуникаций. Ошибка в 20 – 30 см на этапе ввода инженерных систем обходится снижением эстетики интерьеров, комфортностью эксплуатации. Трубы, кессон закладываются до изготовления опалубки, ошибиться с размерами внутренних перегородок, стен достаточно легко.

Плюсы технологии перевешивают недостатки. Застройщик получает монолитную конструкцию с погребом/техподпольем, в котором удобно хранить зимние запасы, продукты, размещать насосное оборудование, соответственно.

Фундаментная плита-чаша МПЛЧ

Фундамент в виде чаши является самым мощным, идеально подходит для стен из бетонных блоков, кирпичной кладки. Внутренняя часть заполняется песком, позволяя получить полы по грунту. Глинистые грунты не в состоянии выдавить основание на поверхность силами пучения. От высокого уровня УГВ, агрессивных сред конструкция защищена гидроизоляцией.

Минусом является максимально высокий бюджет строительства, который имеет чашеобразная плита. Поэтому ее обычно выбирают для сложных геологических условий, монолитных, бетонных, кирпичных стен многоэтажных коттеджей. Такой дом никогда не даст трещин по стенам, не потребует периодического ремонта.

Перевернутая чаша плиты фундамента МПЛПЧ

Фундамент плитного типа с ребрами жесткости, направленными вниз от подошвы получил название перевернутой чаши. Конструкция имеет плюсы:

• заливка при высоком УГВ – ребра опираются на почву, внутрь монтируется несъемная опалубка, засыпается песок, плита расположена над землей
• подъем чистового пола – существуют проекты, в которых плита поднята на 1,5 м от уровня земли
• снижение бюджета – конструкция является плитным ростверком, поэтому толщину плиты снижают до 10 см

Минусы технологии – сложная опалубка, схемы армирования, необходимость качественной гидроизоляции непрерывным слоем. Щиты внутренней опалубки невозможно демонтировать, использовать в дальнейшем. После шлифования плита становится готовым полом нижнего этажа, снижая бюджет отделки. Коммуникации лучше разводить после установки опалубки, хоть это и менее удобно. В этом случае повышается тонность позиционирования стояков водоотведения, ХВС относительно стен, перегородок. До монтажа опалубки определить, где пройдут стены, гораздо сложнее.

Утепленная плита УШП

Фундамент с теплоизоляционным слоем под подошвой, интегрированными контурами теплого пола получил название «шведская» плита. Основным достоинством конструкции УШП является сокращение бюджета отделки. Владелец получает одновременно с фундаментом:

• готовый пол по грунту
• нижний обогрев
• комфортность проживания
• снижение расхода энергоносителя в основном контуре отопления

Недостатком является сложная конструкция, технология строительства. Для шведской плиты придется изготовить подбетонку, произвести гидроизоляцию, закупить, уложить дорогостоящий пенополистирол XPS.

Достоинства, общие для любых плит

Любой фундамент этого типа гораздо прочнее, надежнее ленты, столбов, ростверка. Нагрузки на грунт распределяются равномерно, не возникает проблем с возведением перегородок, переносом их при перепланировке. Кроме того монолитная плита имеет плюсы:

• вариабельность – при проектировании можно выбрать гладкую, усиленную ребрами, чашеобразную конструкцию, перевернутую чашу, вариант с кессоном, глубокого заложения
• высокий ресурс – плиты не требуют периодического ремонта, могут зимовать без снижения прочности для возобновления строительства в следующем сезоне
• простая конструкция – позволяет обойтись без землеройной техники

Плита не имеет ограничений по этажности, поэтому даже в трехэтажном коттедже может присутствовать мансарда. Прочностной запас основания дома многократно превышает сборные нагрузки в любом случае. Отмостки не вызывают сложностей при выборе любой модификации МЛП, при необходимости их можно утеплить пенополистиролом для снижения бокового промерзания.

Присущие всем МПЛ недостатки

Самым серьезным минусом плитного фундамента является непригодность для сложных ландшафтов. При перепаде высот больше 2 м по любой стене дома лучше выбрать сваи или ленту МЗЛФ. Плиту можно залить на болоте, торфянике, при высоком УГВ, но невозможно навесить над прибрежной зоной в виде пирса.

Вторым недостатком монолитной плиты считается отсутствие подвального этажа. Кессонная модификация МПЛЧК предоставляет застройщику погребок под кухней – не более того. Это актуально для индивидуальных застройщиков, бюджет которых ограничен в 80% случаев. Если при обустройстве чердака в жилую мансарду экономится 2/3 бюджета, то цокольный уровень обходиться на 1/3, но все же дешевле стандартного этажа.

Минусом плиты является нулевая ремонтопригодность узлов ввода коммуникаций. Чтобы заменить трубопровод, придется вскрыть фундамент либо использовать дублирующие схемы для перехода с одного патрубка на другой при засорении инженерной системы. Для любых бетонных конструкций, предназначенных для эксплуатации в земле, необходима дренажная система, поверхностная ливневка.

Последним недостатком монолитной плиты является высокий расход материалов, вытекающий из этого максимальный бюджет. Смета строительства больше, чем в МПЛ, наблюдается лишь при возведении глубокой ленты ниже 2,5 м.

Таким образом, построить плитный фундамент не получится на горах. Во всех остальных вариантах он обеспечит максимальный ресурс даже в экстремальных эксплуатационных условиях.

beton-stroyka.ru
