расчёт, изготовление своими руками. Изготовление перемычек своими руками
В процессе строительства зданий одной из самых сложных проблем является установка перемычки оконного или дверного проема. Она должна соответствовать всем требованиям, быть прочной, чтобы не допускать проседания стены и деформации рамы окна или коробки двери. При кажущейся простоте работы, для монтажа перемычек необходимы опыт и знания. О том, как правильно сделать перемычку своими руками в дверных или оконных проемах – далее в статье.
Содержание
- Выполнение расчета нагрузки перемычки для оконных и дверных проёмов
- Монтаж перемычки своими руками в кирпичном и блоковом зданиях
- Изготовление перемычек для оконных и дверных проёмов своими руками в каркасных домах
- Укрепление проема в несущих стенах
- Как залить перемычки над окнами своими руками: фото
- Перемычки своими руками: видео
Выполнение расчета нагрузки перемычки для оконных и дверных проёмов
В строительстве под перемычкой понимается обычная бетонная балка, которая укладывается на стены и является основанием для кладки следующего ряда кирпича или шлакоблока.
- Опорные участки стены должны нормально воспринимать нагрузку опорной балки.
- Прогиб балки (ее остаточная деформация) должна соответствовать допустимым значениям для окон или дверей, которые будут установлены в проеме.
- Если стена, выполненная из кирпичной кладки, сохраняется целиком, перемычка носит временный характер. После высыхания раствора кладка способна поддерживать сама себя, формирую нормальный проем, поэтому перемычка уже никакой функции не выполняет.
В других ситуациях параметры балки рассчитываются по приложенной нагрузке. Этот параметр должен включать в себя:
- Вес самой перемычки. Особенно это касается тяжелых изделий из железобетона.
- Вес стены над проемом. При этом необходимо учитывать и самонесущую способность кладки.
- Распределение веса стены.
- Нагрузка, которую несет стена от опирания балок перемычки и плит перекрытия.
Ширина линейной перемычки должна быть равна толщине стены, а высота определяется в зависимости от несущей способности перемычки.
Длина балки, которая используется в перекрытии оконного проема, зависит от материала, из которого изготовлена кладка. Для кирпича глубина залегания перемычки внутри стены должна составлять не менее 100 мм, для шлакоблока и блоков из других пористых материалов – не менее 300 мм. Умножив эту цифру на 2 и добавив ширину дверного проема, можно высчитать длину перемычки.
Стоит отметить, что в качестве балки оконного или дверного проемов не всегда используется готовое железобетонное изделие. Довольно часто встречается применение деревянных брусьев, или сварных металлических конструкций. Иногда отливают перемычку железобетонную своими руками «по месту». Над проемом устанавливается опалубка и армирующая конструкция из стали. Затем в опалубку заливают бетон. Такой метод примечателен тем, что можно сделать перемычку нужных размеров, даже на нестандартные размеры проема.
Монтаж перемычки своими руками в кирпичном и блоковом зданиях
Самым простым решением вопроса возведения перемычек оконных и дверных проемов, могло бы стать выведение их габаритов непосредственно под плиту перекрытия.
Однако, такой вариант просто невозможен. Дело в том, что между проемной перемычкой и началом армирующего пояса должно быть, как минимум, 7-8 рядов кирпича или 2-3 ряда блоков.
Наиболее простой задачей в монтаже верхней части оконного или дверного проема является работа со стенами, которые не являются опорными для перекрытия. Если кирпичная кладка не отвечает требованиям поддержки, то ряды кирпича усиливаются армированием. Между каждым кирпичом, который накрывает оконный или дверной проем, укладываются специальные скрепки. Их изготавливают из проволоки диаметром не менее 4 мм. Под них заводится арматура, которая укладывается вдоль кладки. Этот прием позволит кирпичам лучше держаться вместе.
Если здание возводится из пеноблоков, установка перемычки над окнами своими руками проводится еще проще. Она возводится из блоков на специальной опоре. В качестве опоры используются доски толщиной не менее 40 мм, под которые установлены опоры. После того, как раствор схватится, в блоках, которые образовывают перемычку, сверху проделывается паз.
Его толщина должна составлять не менее 300 мм, а глубина – не менее 200 мм. В паз закладывается армирующая конструкция из арматуры диаметром 10-12 мм. Затем заливается раствор. В последнее время производители строительных материалов предлагают готовые U-блоки, которые имеют форму швеллера. Работать с такими блоками намного проще, чем с обычными. После того, как бетон застынет, блоки будут служить как монолитная конструкция.
Еще одним способом установки перемычки на оконный или дверной проем является отливка бетонной перемычки своими руками. В отличие от монтажа желоба из блоков, опалубка устанавливается съемная. Упирается она на стены проема. Монтаж опалубки проводится из досок или кусков ДСП. Когда конструкция установлена, в нее закладывается рамка из арматуры и заливается бетон. Опалубка снимается только после полного высыхания бетона. Хоть это и самый трудоемкий способ установки перемычки под проем окна или двери, он является экономически более выгодным. При этом процессе исключается привлечение специальной техники для подъема тяжелых железобетонных конструкций.
Изготовление перемычек для оконных и дверных проёмов своими руками в каркасных домах
Конструкции каркасных домов обладают меньшей прочностью, чем кирпичные или блочные, поэтому правильный расчет параметров перемычки для них является обязательным. Конфигурация оконного проема и установка его конструкционных элементов зависит от отношения ширины проема к шагу, с которым установлены стойки стеновых панелей.
В идеале ширина проема должна соответствовать шагу установки стоек, но часто это просто невозможно. При использовании в качестве стоек по каким-либо причинам бруса меньшего сечения шаг установки конструкционных опор может быть меньше стандартного размера окна, поэтому для строительства перемычек таких проемов необходимо сооружения дополнительных поддерживающих элементов.
Если ширина оконного проема больше ширины шага установки стоек, но не превышает двукратного значения, монтаж перемычек проема выполняется следующим образом. Между двумя крайними стойками по высоте проема устанавливаются две горизонтальные перекладины.
В месте, где должна была быть стойка, между перекладинами и верхней и нижней балками устанавливаются вертикальные распорки. Если полученный проем все равно слишком широкий для установки окна, то в него на одинаковом расстоянии от краев добавляются еще две вертикальные распорки, формируя необходимую ширину.
Если ширина оконного проема более трех пролетов, то его монтируют таким же образом. Однако для поддержки коротких вертикальных распорок устанавливают раскосы. Их располагают симметрично от центра к краям. Таким образом, один раскос должен соединить одну короткую распорку в середине и две полноценных стойки.
В случае пятикратного превышения ширины оконного проема над шириной шага установки стоек каркаса, операция выполняется следующим образом. Крайние стойки каркаса должны быть двойными. Внешние имеют обычную высоту, а внутренние — должны быть высотой от пола до верхней перекладины проема. Нижняя и верхняя перекладины укрепляются диагональной сеткой, по типу ферм перекрытия.
Укрепление проема в несущих стенах
Часто при перепланировке квартиры или дома возникает необходимость проделывания дверного проема в несущей стене. Особенно это касается блочных домов, в которых все стены по умолчанию являются несущими. Работы с такими конструкционными элементами необходимо вести очень аккуратно, так как рассчитанные нагрузки на них не учитывали наличия проемов. Если в частном домовладении хозяин может делать перепланировку на свой страх и риск, то в многоквартирных домах такие работы должны быть согласованы с надзорными органами.
Процесс демонтажа проема в несущей стене начинается с укрепления его свода. Для этого необходимо на стену нанести разметку самого проема. Затем по линии свода делаются пропилы глубиной не менее 100 мм. Если стена кирпичная, то пропил лучше делать в месте соединения рядов кирпича. Во-первых, это намного проще сделать, а во-вторых, лучше оставлять полный кирпич. Пропил можно сделать при помощи болгарки. Его длина должна быть на 100 мм больше с каждой стороны, чем ширина проема.
В пропилы вставляются стальные уголки размером 100Х100 мм с толщиной полки 8 мм.
После того как уголки вставлены, в каждом из них сверлятся отверстия диаметром 8-10 мм через каждые 250 мм. Отверстия с каждой из сторон должны совпадать. Сквозь них вставляется арматурные прутья соответствующего диаметра. На выходе с каждого отверстия пруты подвариваются и обрезаются заподлицо. Теперь можно аккуратно начинать демонтаж стены. После того как будут убраны 2-3 ряда кирпича, два уголка в торце свариваются между собой при помощи стальных полос. Их приваривают каждые 200 мм. После этого можно смело выбивать весь проем. Чтобы боковые его торцы не начали обваливаться, их укрепляют при помощи уголков. Для этого можно использовать уголки 50Х50 мм с толщиной полки до 5 мм. Они также соединяются стальными полосами. С боковых частей к уголкам привариваются стальные закладные, которые крепятся к стене анкерными болтами. Порог нового проема усиливается арматурой и заливается бетоном. Теперь проем будет достаточно крепким, чтобы выдержать любую нагрузку, которую оказывает на него перекрытие.
Как залить перемычки над окнами своими руками: фото

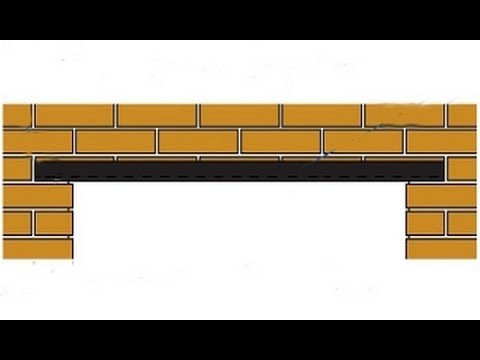

Перемычки своими руками: видео
Перемычка из уголка | Полезные статьи о металлопрокате
Задать вопрос
Наши специалисты ответят на любой интересующий вопрос по услуге
Перемычка – строительный элемент, использующийся в оконных либо дверных проемах для сдерживания кирпичной кладки от смещения, и защиты стен от разрушения. В зависимости от материала дверные и оконные перемычки делятся на:
- Кирпичные – с включением проволочной арматуры для связки (используется при обустройстве оконных проемов).
- Бетонные монолитного и сборного типа – подходят для дверных и оконных проемов.
- Металлические – угловые конструкции из стали.
Стальные перемычки
Стальные уголки нашли широкое применение в строительстве, при возведении перемычек в домах из кирпича, камня, газо- и пенобетона.
- увеличенная прочность в месте сгиба;
- увеличенная толщина стенок;
- четкие контуры углов.
Для катанного изделия рядового назначения чаще всего применяются углеродистые стали типа Ст3.
Преимущества применения стального уголка
Для установки перемычек в сооружениях с высокими нагрузками или с целью укрепления отдельных конструкций, используется именно угловой прокат.
- быстрый и простой монтаж;
- практически сразу после завершения установки можно продолжать кладку кирпича или блоков;
- перемычка из уголка подходит для газобетона, так как отличается прочностью и долговечностью;
- уголок оказывает должную поддержку кирпичной или блочной кладке дверного либо оконного проема, пока цементный раствор не затвердеет.
Использование уголка в газобетонных и кирпичных стенах
Перемычка из стальных уголков, как упоминалось выше, оказывает должную поддержку кладке, пока полностью не затвердеет цементный раствор. При установке перемычки из уголка для кирпичной стены необходимо соблюдать следующие условия:
- перед монтажом стальной прокат должен быть окрашен с обеих сторон;
- опора на кладку с каждой из сторон не должна быть меньше 20 см;
- если стены предполагается оштукатуривать, фасонные изделия должны быть обернуты специальной штукатурной сеткой;
- зазоры между стальным прокатом и кладкой должны быть заполнены цементом марки М100 или выше.
Перемычки из уголка в стене из газобетона должны монтироваться следующим образом:
- фасонное изделие должно врезаться непосредственно в блок;
- установка перемычки снаружи или изнутри стены не рекомендуется;
- фиксация блоков на перемычке производится при помощи специального клея, им же нужно заполнить вертикальные швы;
- оштукатуривание и утепление наружной стороны уголка проводится после завершения установки двери или окна. Если откосы не будут утеплены снаружи, внутри помещения будет образовываться конденсат.
Расчет количества материала
Чтобы рассчитать необходимое количество материала, проще всего воспользоваться онлайн-калькулятором. Так, к примеру, при укреплении проема до 1,2 метра можно использовать стальной уголок с полочками по 5,0 см. Перемычка из уголка, с полочками 7,5 см устанавливается для укрепления проемов до 2,0 мета. Если ширина проема превышает 2,0 метра, расчет лучше доверить специалистам.
Заказать услугу
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Товары
Поделиться ссылкой:
Вернуться к списку
Что такое дверная перемычка и почему она так важна
Fenster
20 марта 2021
Свяжитесь с нами
Если вы хотите добавить дополнительную дверь в свою собственность, вам может пригодиться знание того, что такое дверная перемычка.
В этом посте рассказывается о том, что такое дверная перемычка и какие бывают виды, какой размер перемычки вам нужен, установка и замена дверной перемычки и наши последние слова.
Что такое дверная перемычка?
Если вы добавляете дополнительную дверь в свою собственность, вам нужно удалить несколько кирпичей дома, чтобы сделать отверстие. Вопрос в том, что держит кирпичи в верхней части дверного проема.
Дверная перемычка представляет собой горизонтальную балку, установленную в верхней части дверного проема для структурной поддержки кирпичей над дверью.
На протяжении многих лет перемычки изготавливались из различных материалов, но сегодня они обычно изготавливаются из стали или предварительно напряженного бетона, в зависимости от размера дверного проема.
В зависимости от расположения дверной перемычки она может быть декоративной, поэтому вы можете встретить перемычки с каким-либо узором.
Вам нужна дверная перемычка?
Если работа, которую вы выполняете на своем участке, нарушает структурную целостность, вам потребуется перемычка.
Используемый материал перемычки будет зависеть от конструкции вашей собственности. Здания с деревянным каркасом нуждаются в несущей опоре, и поэтому вам может понадобиться дополнительная поддержка перемычки.
Если здание имеет достаточную опору в месте расположения двери, вам может не понадобиться устанавливать дополнительные перемычки. Однако в наши дни они необходимы в соответствии с сегодняшними строительными нормами.
Для всех проемов с деревянными рамами шириной более 600 мм и всех проемов со стальными рамами шириной более 900 мм необходимы перемычки.
В дополнение к перемычкам могут потребоваться другие меры по укреплению здания, чтобы каменная кладка над дверным проемом стала сплошной массой, чтобы надлежащим образом воспринимать нагрузку с обеих сторон проема.
Типы перемычек
ДЕРЕВЯННАЯ ПЕРЕМЫЧКА
Много лет назад древесина использовалась для перемычек, поскольку материалы были легко доступны. Однако сегодня древесина более дорогая и менее долговечная по сравнению с современными материалами. Древесина имеет проблемы с безопасностью, поскольку она может быть подвержена огню.
КАМЕННАЯ ПЕРЕМЫЧКА
Каменные перемычки были наиболее распространенным материалом, используемым на протяжении многих лет, при этом толщина является наиболее важной характеристикой и может использоваться как цельная, так и состоящая из нескольких частей.
КИРПИЧНАЯ ПЕРЕМЫЧКА
Кирпичные перемычки используются при меньших нагрузках и когда проем обычно составляет менее 1 метра. Кирпичи с крестовинами лучше всего использовать, так как крестовины, заполненные цементом, обеспечивают большую устойчивость к сдвигу, известную как перемычка из жонглированного кирпича.
ПЕРЕМЫЧКА КИРПИЧНАЯ ПЕРЕМЫЧКА
Перемычки из армированного кирпича обычно используются при пролете более 1 метра и при больших нагрузках. Кирпичи располагаются так, чтобы между кирпичами оставалось расстояние от 2 до 3 см для вставки стержней из мягкой стали в качестве дополнительного армирования.
СТАЛЬНАЯ ПЕРЕМЫЧКА
Стальные перемычки обычно используются при больших проемах, например, в патио или двустворчатых дверях, а также при больших нагрузках. Стальная перемычка содержит прокатные стальные балки или швеллерные секции.
ЖЕЛЕЗОБЕТОННАЯ ПЕРЕМЫЧКА
Железобетонная перемычка имеет множество преимуществ, таких как огнестойкость, простота конструкции, жесткость и высокая прочность, что делает ее популярным выбором для дверных проемов любого пролета и любых нагрузок.
Какой размер перемычки вам нужен для двери
Очень важно получить правильный размер дверной перемычки. Поэтому, если вы не уверены в том, как рассчитать размер перемычки, мы настоятельно рекомендуем вам обратиться за помощью к профессионалу.
Чтобы рассчитать размер дверной перемычки, вам необходимо знать опорную нагрузку, необходимую для вашей перемычки, конструкцию стены и длину перемычки.
Зная конструкцию своей стены, вы сможете определить, где находятся несущие точки. Каждая сторона вашей перемычки должна иметь достаточную поддержку, чтобы обеспечить равномерное распределение вышеуказанной нагрузки на обе стороны.
Ваша перемычка обычно располагается поперек внутреннего и внешнего створок полой стены. При сплошной стене перемычка будет опираться на одинарную створку.
Зная структурный проем, вы можете рассчитать длину дверной перемычки. Для дверной перемычки менее 1 метра размер перемычки дверного проема рассчитывается путем измерения размера проема конструкции с добавлением 10 см. Для перемычек более 1 м прибавить 15 см. Этот расчет обеспечивает подходящий нахлест дверной перемычки для распределения нагрузки.
Сейчас мы определяем нагрузку, которую будет нести дверная перемычка, включая цемент, нагрузку на пол и крышу, а также общие ежедневные строительные нагрузки.
Чтобы рассчитать это, обратитесь к таблицам промежутков нагрузки на перемычки.
Эти расчеты нужно проводить точно, а если есть сомнения, настоятельно советуем обратиться за помощью к профессионалу.
Как установить дверную перемычку
Установка дверной перемычки — это специализированная работа, которую должен выполнять только специалист, так как некачественная работа может иметь разрушительные последствия.
Первым важным шагом является установка временной опоры для обеспечения безопасности имущества и кирпичной кладки при создании дверного проема. Стальные или поперечные опоры с креплениями для мальчиков наверху обеспечивают хорошую поддержку. Убедитесь, что пол прочный и достаточно прочный, чтобы выдержать нагрузку от стальных стоек. Чтобы помочь распределить вес, поместите опоры на твердую, прочную деревянную доску. №
Чтобы установить крепкие мальчики на место, удалите цемент из рядов кирпичей с помощью угловой шлифовальной машины с алмазным диском или сверла по камню.
Протолкните сильных парней через щель, которую вы только что создали, но убедитесь, что они находятся на расстоянии не более 2,5 футов друг от друга. Теперь ваша кирпичная кладка надежно закреплена.
Теперь вы можете удалить кирпичи, чтобы добавить дверную перемычку. С помощью угловой шлифовальной машины или сверла по каменной кладке удалите цемент вокруг кирпичей, которые необходимо вынуть. После того, как цемент будет удален, вы можете выбить кирпичи с помощью долота с тяжелым молотком.
Следующий этап – установка дверной перемычки. Для этого добавьте слой цемента на основные опорные точки, затем установите перемычку на место. Убедитесь, что ваша перемычка ровная, прежде чем добавлять цемент на верхнюю часть перемычки. Оставьте сохнуть минимум на 24 часа или дольше, если это возможно.
Когда цемент полностью высохнет, вы установили дверную перемычку. Подпорки можно убрать, и вы можете начать снимать другие кирпичи, чтобы создать дверной проем.
Как заменить дверную перемычку
Если вы впервые меняете дверную перемычку, мы настоятельно рекомендуем обратиться за консультацией к профессионалу, имеющему опыт в этой задаче.
Этот процесс замены дверной перемычки очень похож на шаги, которые мы предприняли для установки дверной перемычки.
Первый шаг — добавить подпорки и крепких парней для поддержки кирпичной кладки над дверной перемычкой.
Следующим этапом является удаление цемента между кирпичами непосредственно над перемычкой. Это позволит вам вставить своих сильных мальчиков в стену и соединиться с вашими опорами. Как и при установке дверной перемычки, убедитесь, что ваш пол устойчив и надежен, и что он может выдержать нагрузку. При необходимости используйте доску, чтобы правильно распределить вес.
Теперь, когда ваша опора на месте, вы можете вырезать цемент с помощью угловой шлифовальной машины или сверла по камню, чтобы удалить кирпичи вокруг дверной перемычки. Убедитесь, что участок очищен от старого цемента, чтобы у вас было чистое пространство.
Теперь, когда ваши кирпичи убраны, вы можете заменить дверную перемычку. Как только новая дверная перемычка будет на месте, добавьте свежий цемент в опорные точки и установите перемычку на место, обеспечив ее уровень.
Замените кирпичи свежим цементом вокруг перемычки и убедитесь, что вся установка на месте и надежно закреплена. Оставьте всю конструкцию сохнуть не менее чем на 24 часа, а по возможности и дольше.
Как только цемент высохнет, можно убрать подпорки и крепкие мальчики. Залейте удаленный цемент там, где крепкие мальчики были вставлены в стену, и работа сделана.
Наши последние мысли
Хотя установка дверной перемычки — это работа, которую вы можете выполнить самостоятельно, это работа, которая требует большого опыта, точных расчетов и опыта, а также полного понимания того, что влечет за собой работа.
Если вы сомневаетесь, что делать дальше, мы настоятельно рекомендуем вам обратиться за помощью к специалисту по строительству, имеющему опыт установки дверной перемычки и установки дверей в вашем доме.
Что такое перемычка входной двери? Из чего они сделаны?
Знаешь ты или нет, но ты найдешь в своем доме как минимум пару дверных перемычек. Как правило, перемычка находится над внутренней дверью (или внешней!), но ее можно найти и в других конструкциях.
По прошествии длительного времени общий износ может привести к необходимости замены балки перемычки или опор перемычки. Таким образом, хотя вам не нужно знать, что такое перемычка, она поможет вам, если вам нужно найти замену.
В этом сообщении блога мы собираемся обсудить, что такое перемычки, из чего они сделаны и где их можно найти в вашем доме и за его пределами.
Итак, что такое дверная перемычка?
Перемычка представляет собой большой блок, который устанавливается горизонтально в верхней части проема между вертикальными опорами. Итак, в дверном проеме дверная перемычка будет располагаться над двумя вертикальными опорами дверной коробки. Для окна перемычка будет находиться в верхней части оконной рамы.
Сплошная стеновая перемычка отличается от дверной или оконной перемычки тем, что сплошная стеновая перемычка является несущей. Этот тип перемычки устанавливается для предотвращения деформации стены. Стена, окружающая дверной вход, может быть деформирована без дополнительной поддержки, такой как перемычка, поскольку часть стены была удалена.
Провисание или деформация могут быть обычным явлением, если дверь была установлена в несущей стене.
Важно отметить, что, даже если в вашем доме есть дверные перемычки, они не всегда используются для структурных целей. Дверная перемычка может быть установлена на внутренние и наружные двери чисто из эстетических соображений. В частности, на старых объектах вы можете найти декоративные кирпичные или каменные перемычки.
Перемычки есть только на дверях?
Изображение Erich Westendarp с сайта Pixabay
Перемычки можно найти на других элементах конструкции, а также на дверях. Мы уже установили, что оконная перемычка — это вещь, но где еще ее найти?
Если мы говорим о перемычках для структурных целей, основные области, где вы найдете внутреннюю перемычку, находятся над везде, где были произведены манипуляции со стеной. Это также можно назвать полой перемычкой. Помимо дверной перемычки, вот другие места для перемычек:
- Перемычка над окном. Окна прочные, и хотя в стене проделана дыра, маловероятно, что стена рухнет. В большинстве случаев оконные перемычки устанавливаются в декоративных целях.
- Перемычка над воротами гаража. Перемычка, используемая над гаражными воротами, представляет собой несущую балку. Перемычка поддерживает раму, которая находится прямо над воротами гаража.
- Перемычка над камином. Мы знаем, что камин не помещается в секцию стены, которая была полностью удалена, однако каминная перемычка используется для поддержки участка стены над срезанным участком. В большинстве случаев каминная перемычка используется в декоративных целях и встроена в каминный блок.
- Перемычка над французскими дверями. Эта перемычка предназначена для поддержки стены над дверной рамой и вокруг нее.
- Перемычка над двустворчатой дверью. Опять же, эта перемычка должна поддерживать стену выше и вокруг дверной рамы.
В большинстве случаев оконные перемычки устанавливаются в декоративных целях.Какой уголок нужен для перекрытия оконных проемов
Содержание
- 1 Использование металлического уголка для перемычек
- 1.1 Виды стального уголка, используемого для изготовления металлических перемычек
- 1. 2 Преимущества применения стального уголка
- 1.3 Применение стального уголка для перемычек над проемами в зданиях из газобетона или кирпичной кладки
- 1.4 Расчет уголка для перемычек с помощью онлайн-калькулятора
- 2 Какого размера перемычки над оконным проемом в 2м.?
- 3 Металлический уголок для перемычек: особенности применения
- 4 Стальной уголок в качестве “спрятанной” перемычки
- 4.1 Комментарии
- 5 Металлические уголки в качестве оконных перемычек
- 5.1 Устройство металлической перемычки
2 Преимущества применения стального уголкаИспользование металлического уголка для перемычек
Стальной уголок – вид фасонного проката, используемый при строительстве домов из кирпича и блоков для изготовления перемычек. Эти металлоизделия обеспечивают прочность строительной конструкции над дверными и оконными проемами, помогают перераспределить усилие от перекрытия и избежать образования трещин в кладке над окном или дверью.
Виды стального уголка, используемого для изготовления металлических перемычек
Стальной уголок, используемый в строительстве, изготавливают двумя способами – прокаткой и гибкой. В конструкциях, предназначенных для восприятия серьезных нагрузок, обычно используют катаный уголок, поскольку для него характерны:
- повышенная прочность, благодаря утолщению на внутренней стороне угла,
- четкие контуры наружного угла, в то время как металлопродукция, полученная гибкой, имеет слегка скругленный наружный угол,
- большая толщина стенки: гнутая продукция обычно изготавливается тонкостенной, поскольку процесс гибки осуществляется без нагрева, и для работы с толстым прокатом требуется очень мощное дорогостоящее оборудование.
Для изготовления катаного углового профиля рядового назначения используют углеродистые стали обыкновенного качества, наиболее часто используется Ст3. Для металлоизделий, запланированных для применения в условиях повышенных нагрузок и/или в регионах с холодным климатом, применяют низколегированные стали, чаще всего 09Г2С.
По ширине полок различают равнополочный и неравнополочный уголок. Массовое распространение имеет продукция с равной шириной полок.
Преимущества применения стального уголка
Для изготовления перемычек применяются железобетонные монолитные и сборные перемычки – плитные, брусковые, балочные, сборные изделия из ячеистых бетонов. Однако для некоторых строительных конструкций подходят только перемычки из стального проката, в том числе – уголка.
Преимущества использования уголка:
- оперативный монтаж,
- возможность укладывать на металлические перемычки кирпичи и блоки сразу же после монтажа проката,
- прочность и надежность металлических изделий при условии правильного выбора сортамента, зависящего от типа кладки и запланированной нагрузки.
Применение стального уголка для перемычек над проемами в зданиях из газобетона или кирпичной кладки
Кирпичная кладка неплохо выдерживает собственный вес после набора марочной прочности кладочным цементно-песчаным раствором в тех случаях, когда проем имеет умеренную ширину и не несет нагрузку от перекрытия.
Однако на период затвердевания раствора кирпичной кладке необходима поддержка, которую можно организовать с использованием стального углового проката.
При использовании уголка для усиления кирпичной стены над проемом соблюдают следующие условия:
- опора на кладку должна составлять не менее 200 мм с каждой стороны,
- если стены будут оштукатуриваться, то стальные уголки оборачивают штукатурной сеткой,
- прокат перед использованием окрашивают с внутренней и наружной сторон,
- зазоры между кирпичной кладкой и прокатом заполняют цементно-песчаным раствором марки не ниже М100.
Особенности применения углового проката для монтажа над проемами в стенах, выполненных из газобетона:
- Уголок врезают в тело блока, отступив от его края примерно на треть ширины. Запрещается размещать прокат с внутренней или наружной стороны стены.
- Над перемычкой блоки укладывают на клей с заполнением вертикальных швов клеевой смесью. После затвердевания клея образуется конструкция, по прочности не уступающая газобетонному блоку.
- После монтажа окон уголок с наружной стороны утепляют и оштукатуривают.
Внимание! При неправильном монтаже и отсутствии утепления наружной части на откосах внутри помещения может образовываться конденсат.
Для проема шириной до 1,2 м достаточно изделий с шириной полки 50 мм, 1,2-2,0 м – с шириной полки 75 мм. При решении вопроса, какой уголок необходимо использовать для перемычек проемов шириной более 2 м, производят расчеты по прочности и прогибу.
Расчет уголка для перемычек с помощью онлайн-калькулятора
Онлайн-калькулятор удобен для индивидуальных застройщиков, выбирающих сечение углового проката, в зависимости от размера проема и запланированной нагрузки.
В расчетах учитывают массу самой перемычки (для стальных изделий это не очень актуально), массу стены над проемом, распределение массы стены, нагрузки от балок и плит перекрытия.
Какого размера перемычки над оконным проемом в 2м.?
Подскажите пожалуйста длину и ширину перемычки над оконным проемом в 2м, стена из газосиликатных блоков, шириной 30см.
Облицовка кирпичом, какой уголок можно использовать?
Если имеются в виду промышленно изготовленные перемычки, то они выкупаются в строгом соответствии с ГОСТом, размеры (включая ширину и длину с высотой) заданные.
То есть ширина перемычки (при её покупки) подбирается отталкиваясь от ширины кладки.
Например кладка в кирпич 25-ь см, значит и перемычка шириной 25-ь см.
Материал изготовления у перемычек разный, это и метал (швеллер) и железо-бетон.
Тут могут быть свои нюансы.
Несущая способность перемычек разная и это надо учесть.
Перемычки могут быть как несущими, так и не несущими и тут есть нюансы.
Так же важно учитывать из какого материала возводятся стены.
Размер опирания перемычки на несущие стены не доложен быть меньше 100-и мм
Если стена из не пористых блоков, то размер опирания может быть и 300-а мм.
Если это железобетонная перемычка, остаётся приобрести нужную (это готовое изделие),
Металлический уголок для перемычек: особенности применения
При строительстве кирпичных и блочных домов практически всегда возникает потребность купить уголок металлический для создания надёжных перемычек.
Данный вид металлопроката призван перераспределять нагрузку, оказываемую перекрытием, чтобы не допустить появления трещин в стенах строения в области окон и дверей. Прочность всей конструкции над оконными откосами и дверными проёмами во многом зависит от правильности выбора и установки углового металлопроката в Хабаровске.
Какие виды уголков применяются для перемычек?
По способу производства существует два вида уголков – изготовленные гибкой и горячим прокатом. Поскольку кирпичные здания оказывают большое усилие на данные стальные изделия, следует выбирать более надёжные – горячекатаные металлические уголки. Они обладают рядом преимуществ перед своими «холодными» аналогами:
- утолщение на внутренней стороне угла придаёт большую прочность,
- изделия имеют чёткий профиль и контуры наружного угла, в отличие от скруглённых углов у элементов, выполненных гибкой,
- повышенная толщина стенок и более тяжёлый вес придают мощность конструкции.
Для использования в строительной сфере в северных регионах страны необходимо купить металлопрокат, выполненный горячим методом из низколегированной стали.
На это важно обратить внимание при выборе металлического уголка в Хабаровске.
В чём преимущества использования уголка для перемычек?
В строительстве при возведении сложных конструкций используются разные виды перемычек – плитные, балочные, бетонные, однако в некоторых видах работ необходимы только стальные уголки. Преимущества их применения следующие:
- быстрый монтаж,
- возможность одновременной установки перемычек и укладки кирпича, бетонных блоков,
- надёжность изделий при точном расчете необходимых технических характеристик.
Угловой прокат может обеспечить хорошую поддержку кирпичной кладке, пока затвердевает раствор. Однако важно соблюдать некоторые условия его установки:
- опору необходимо создавать шириной не менее 200 мм с каждой стороны,
- при последующем оштукатуривании стен металлические уголки необходимо закрывать штукатурной сеткой,
- перед применением металлические изделия нужно обработать антикоррозийным составом и при необходимости прокрасить с наружной и внутренней стороны,
- зазоры между прокатом и кладкой нужно заполнять цементным раствором,
- все откосы после затвердевания необходимо утеплять и оштукатуривать – данное решение препятствует появлению конденсата.
Важно помнить, что чем шире и выше проём, тем прочнее должны быть уголки. Специалисты проводят расчёты по показателям прочности и прогиба в индивидуальных случаях. Стандартные же проёмы, как правило, оформляются изделиями с шириной полки 50 мм до 1,2 м высотой и 75 мм – от 1,2 до 2 м.
Купить уголок по цене доступной и приемлемой вы можете уже сейчас – позвоните или оставьте заявку онлайн на сайте нашей компании «Металлоптторг» в Хабаровске. Широкий ассортимент металлопроката и выгодные условия покупки – для вас.

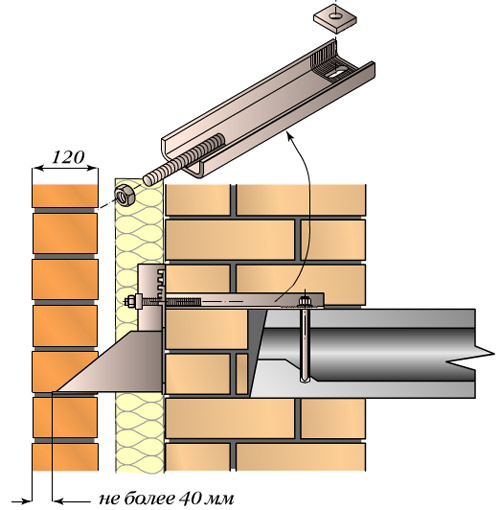

Стальной уголок в качестве “спрятанной” перемычки
Вопрос задал: Grigorash
В связи с использованием облицовочного кирпича естественно встал вопрос о перекрытии оконных и дверных проемов так, чтобы видом перемычек не портить облицовку. Строители рекомендуют использовать уголок, однако касательно размеров его мнения разошлись. Так какой же уголок нужно использовать для “потайных” перемычек для проемой шириной 700 мм, 900 мм, 1200 мм, 2200 мм, и одного проема 3000 мм? В наличии есть уголок 75х75х7 и 80х80х8, возможно ли его использование?
Заранее благодарю за ответы.
Комментарии
По этому вопросу Вас будет консультировать специалист Svarog.
На уголок, как правило, сажается только облицовочный слой (пример приведу для стандартного кирпича) в многослойной стене. Ширина половины кирпича 120мм, но можно не доводить полку уголка до конца. Возникает вопрос прочности такой перемычки. Если у вас облицовочный кирпич идет с основной кладокй вплотную (редкое на сегодняшний день решение) то уголок крепится по всей длине к основным перемычкам и подходят довольно слабенькие уголки. Если же есть между ними утеплитель или воздушная прослойка, то так сделать не получится и уголок сам должен нести всю нагрузку.
Для того, чтобы посчитать ваши уголки на данные проемы, необходимо знать сколько кладки облицовочного кирпича идет выше перемычки (высота кладки), тип облицовочного кирпича (его вес интересует) и нет ли каких либо конструкций ложащихся на кладку над перемычкой (таких быть не должно, но некоторые умудряются и плиты уложить).
Сразу скажу, скорее всего для пролета 2.
2 и 3м уголки, скорее всего не подобрать, но надо считать..
Спасибо за ответ. Облицовка действительно будет отстоять от основной стены на 8 см. В качестве облицовочного скорее всего будет белый одинарный кирпич. Никаких конструкций над перемычками не будет, кроме, собственно, кладки облицовочного кирпича. Проемы 700 мм, 900 мм, 1200 мм и 3000 мм – это окна и двери первого этажа, причем последний размер – это большое окно в главной комнате, над ним будет 8 – 10 рядов кладки, а дальше уже крыша. Проемы 2200 мм – это окна мансардного этажа, расположенные по центру на противоположных фасадах. Над ними будут еще небольшие (1000 мм) окошки чердака, а выше – конек крыши. Высота от ноля до конька крыши по центру – 7000 мм.
Проектировщики избегают расчетов с одиночными уголками, так как нормы “обходит” эту тему – уголок не устойчивое сечение. Поэтому расчеты я выполнил приблизительные и учесть устойчивость точно не могу – ставте гибкие связи кладки над перемычками длинными почаще.
Для пролетов до 1200мм углка 75х7 хватает однозначно без оговорок.
С 2.2 и 3м чуть сложнее. Прочности достаточно, но вот прогибы и устойчивость определить сложно (надо учитывать жесткость кладки, что усложняет расчет). Как я написал выше, устойчивость легко разрешить за счет связи облицовочной кладки и несущей гибкими связями чаще в раййоне перемычки. С прогибом посложнее. Я бы посоветовал под 2.2 уголок 80х8, а под 3м поставить уголок побольше (110 или 125), для подстраховки. А так же пока не схватится раствор кладки (недели на 2) подставить под перемычки подпорки временные. Так же, если вы приварите к 3м уголкам (на нижнюю полку изнутри) коротыши арматуры, чтобы раствор “схватился” с перемычкой – вы так же улучшите их совместную работу (это нужно если решите ставить уголки 80х8).
Но это если вы не будете класть кладку способом Заморозки. Тогда 3х метровые надо брать однозначно большего размера.
Спасибо за ответ. Вы не могли бы еще пояснить, что имеется в виду под гибкими связями облицовочной кладки и несущей? Я планирую использовать кладочную сетку 50х50х3х370х2000 мм сплошными поясами примерно через каждые 6 рядов кирпича.
И еще, что означает кладка “способом заморозки”. Спасибо.
В вашем случае эта сетка и будет гибкой связью. Просто уложите такую сеточку дополнительно поверх первого ряда кирпича, уложенного на уголок (на всю длину стены не надо, достаточно на 200 мм шире уголка с обеих сторон). Кстати, забыл вам напомнить, что зона опирания уголка на кирпич должна бвть не менее 150-250 мм с каждой стороны (для пролета 3000 лучше не менее 250).
Способом заморозки, это когда раствор (со спец добавками) укладывается при морозе. Кладка в результате замерзвает и не твердеет. Весной она начинает размораживаться и твердеть. При этом способе совсем другие нагрузки и перемычка работает совсем подругому.
Добрый день! Помогите решить вопрос с перемычками над проемами в облицовочном кирпиче. Все окна шириной 1.5 м, очень не хочется чтобы под кирпичной кладкой был виден уголок. Как его скрыть. Строители не хотят прибегать к новомодным технологиям с подвесами. Пирожок- газобетон 300 мм, утеплитель 50, вентзазор 30 и облицовочный кирпич.
Какая ширина полок уголка должна быть? Дом два этажа. Ещё на первом этаже есть открытая веранда, пролет 3 м и 2 м. Под газобетон будет устраиваться жб перемычка высотой 300 мм, а вот с перемычкой под кирпич куча вопросов, ведь сверху ещё масса всего этажа. Спасибо!
Металлические уголки в качестве оконных перемычек
ИмхоДом › Форумы › теплая керамика ККЗ › Металлические уголки в качестве оконных перемычек
- В этой теме 22 ответа, 14 участников, последнее обновление 4 месяца сделано baseev .
Одним из вариантов устройства оконных перемычек являеться металлический уголок.
Здесь я наткнулся на статью о расчете уголков, не требующая знаний сопромата в объеме институтской программы:
Устройство металлической перемычки
Если нет возможности купить сборные перемычки, можно сделать металлические.
Кирпичная кладка после набора прочности раствором сама по себе отлично несет собственный вес (при умеренной ширине окна, конечно, и отсутствии нагрузки от перекрытия).
Но на период строительства, пока раствор не набрал прочности, кирпичная кладка над проемом нуждается в поддержке. Также кладка нуждается и в дальнейшей поддержке в период эксплуатации, если проем в стене широкий или есть значительная нагрузка (от перекрытия или высокой стены над проемом).
Какие бывают перемычки?
Ну, во-первых, сборные. Их большим достоинством является высокая скорость монтажа, надежность и простота подбора (по альбомам типовых серий). Недостаток — нет завода — нет и перемычек.
Во-вторых, монолитные железобетонные. Такую перемычку нужно рассчитать, подобрать высоту и армирование, да и в изготовлении она сложнее — нужна опалубка, нужно эту опалубку подпереть, связать арматуру и качественно забетонировать. Плюсом является то, что все можно выполнить в условиях строительной площадки, нет зависимости от завода-изготовителя.
И в-третьих, перемычки из металлических прокатных профилей (уголков, швеллеров или двутавров).
Для подбора металлических элементов в качестве перемычек необходимо выполнить расчет и определить, достаточно ли прочности у подобранных элементов, а также, не будет ли прогиб перемычки больше допустимого.
где Мр — расчетный момент, который зависит от длины перемычки и нагрузки, а также от коэффициента надежности по нагрузке,
W — момент сопротивления металлического элемента (для перемычек, составленных из двух уголков или двух швеллеров момент сопротивления составного элемента равен сумме моментов сопротивления каждого из элементов), берется из справочников (например, страницы 408-412 из книги Васильев А.А. “Металлические_конструкции” ) ,
R — расчетное сопротивление стали.
1/200 = Мн*L/(10EI) (2),
где Мн — нормативный момент, который зависит от длины перемычки и нагрузки,
L — расчетная длина перемычки, равная ширине в чистоте плюс 1/3 длины опирания каждой стороны перемычки,
Е — модуль упругости стали,
I — момент инерции перемычки,
1/200 — максимально допустимый прогиб.
Обычно, если нужно подобрать металлический элемент, условия (1) и (2) преобразовывают следующим образом:
” W = Mp/(1,12*R) — минимально допустимый момент сопротивления перемычки,
I = 200Мн*L/(10Е) — минимально допустимый момент инерции.
Рассмотрим на примерах подбор перемычке для дверных и оконных проемов.
Исходные данные. Дверной проем в стене толщиной 250 мм, без опирания перекрытия. Высота кладки над перемычкой 900 мм. Ширина проема 1000 мм. Подобрать металлическую перемычку.
Определим нагрузку от кладки (удельный вес кирпича 1,8 т/м3) на 1 погонный метр перемычки:
q = 0,25*0,9*1,8*1 = 0,41 т/м.
Определим момент по формуле
М = qL2/8, где L — расчетная длина перемычки.
Глубина опирания перемычки 200 мм, тогда
L = 1000 + 2*200/3 = 1130 мм = 113 см.
Мн = 0,41*1,132/8 = 0,065 т*м = 65 кН*см,
Мр = 1,1*65 = 73 кН*см.
Необходимый момент сопротивления из условия прочности:
W = Mp/(1,12*R) = 65/(1,12*21) = 2,76 см3.
Необходимый момент инерции:
I = 200Мн*L/(10Е) = 200*73*113/(10*21000) = 7,85 см4.
Принимаем перемычку, состоящую из двух уголков 50х50х5 (W = 7,88 см3 > 0,5*2,76 см3, I = 11,2 см4 > 0,5*7,85 см4.
Исходные данные.
Оконный проем в стене толщиной 380 мм. Высота кладки над перемычкой 900 мм. Ширина проема 2000 мм. На стену опираются сборные железобетонные плиты длиной 3600 мм (вес плиты 300 кг/м2), толщина конструкции пола 100 мм (удельный вес 1800 кг/м3), временная нагрузка на перекрытие 200 кг/м2. Подобрать металлическую перемычку.
Определим нагрузку от кладки (удельный вес кирпича 1,8 т/м3) на 1 погонный метр перемычки:
q = 0,25*0,9*1,8*1 = 0,41 т/м.
Определим нагрузку от плит перекрытия и пола на 1 погонный метр перемычки:
q = (0,3 + 0,1*1,*1*3,6/2 = 0,9 т/м.
Определим временную нагрузку на 1 погонный метр перемычки:
q = 0,2*1*3,6/2 = 0,36 т/м.
Определим момент по формуле М = qL2/8, где L — расчетная длина перемычки.
Глубина опирания перемычки 200 мм, тогда
L = 2000 + 2*200/3 = 2130 мм = 213 см.
Мн = (0,41 + 0,9 + 0,36)*2,132/8 = 0,95 т*м = 950 кН*см,
Мр = (0,41*1,1 + 0,9*1,1 + 0,36*1,2)*2,132/8 = 1,06 т*м = 1060 кН*см.
Необходимый момент сопротивления из условия прочности:
W = Mp/(1,12*R) = 1060/(1,12*21) = 45 см3.
Необходимый момент инерции:
I = 200Мн*L/(10Е) = 200*950*213/(10*21000) = 193 см4.
Принимаем перемычку, состоящую из двух швеллеров №10 (W = 34,8 см3 > 0,5*45 см3, I = 174 см4 > 0,5*193 см4).
Значение W и I для уголков можно взять из ГОСТ 8509-93
Во втором примере нагрузка от кладки подсчитана неправильно, стена толщиной 38см, а считали для 25.
Можно ли убрать металлические уголки после того, как стена “схватится”? Мне строитель советует убрать, что б не было лишних мостиков холода….. вот думаю
Теги: #Какой уголок нужен для перекрытия оконных проемов
Можно ли как-нибудь узнать, есть ли у меня ПЕРЕМЫЧКА над окном или нет [первый этаж]
Когда я впервые купил дом 16 месяцев назад [примерно 1930-е годы], дипломированный инспектор поставил под сомнение тот факт, была ли перемычка над окном ванной комнаты или нет [первый этаж].
Он не уточнил свой запрос! Мне в первую очередь нужно узнать у профессионального строителя:
1.Как определить наличие перемычки? В отсутствие перемычки, что можно было бы сделать вместо нее, чтобы кирпичи оставались на месте, как есть? Я понял от указанного инспектора, что если над окном нет перемычки, то я могу ожидать визуального движения в кирпичной кладке! Какое легкое движение я могу ожидать и каково будет воздействие на настенные покрытия, если нет перемычки?
[Был ли это штукатур или нет, оказалось, что подоконник не боковой. Является ли это признаком того, что выше нет перемычки?]
Если перемычка не будет установлена… или если в настоящее время ее нет… каковы вероятные последствия [поскольку я предполагаю, что она должна быть там, какой бы она ни была]
Спасибо в ожидании ваших советов!
2
2 ответа от разработчиков расширений MyBuilder
Лучший ответ
Stewart Building and Roofing
Кингстон • Участник с 12 декабря 2014 г.
• 6 рабочие места, 83% положительных результатов
обратная связь
Привет Блуи!
Может быть деревянная перемычка, может стальной стержень, может бетонная перемычка(надеюсь), а можно из проема с профилем, потом убрать когда раствор высохнет(наверное этого и ожидает геодезист ) или просто встройте окно (если оно не слишком широкое, особенно если это металлическая рама Crittle). Можно сконфигурировать кирпичи, чтобы сформировать собственную перемычку (посмотрите валлийскую арку), и единственный способ установить, является ли это дело снимает гипс. Я предполагаю, что снаружи визуализируется, поэтому он спрашивает, поскольку не может видеть. Чтобы установить, что там находится, самый простой способ — просверлить пару отверстий, примерно на 2 дюйма от верхнего угла и на 2 дюйма вверх, просверлить отверстие, если вы получите серую пыль и ее трудно просверлить, это будет бетон.
Если вы получите опилки, а если вы получите кирпичную пыль, просверлите вверх примерно на 3 дюйма в сторону окна и на 2 дюйма от угла … если вы ударите по металлу, вы услышите его, и там будет сталь. (попробуйте пару мест на одной линии, чтобы убедиться, что вы не задеваете ремни крепления окна.
Что касается ущерба, если его нет, вероятно, тесное окно (трудно открыть) волосяные трещины в настенном покрытии (штукатурка/штукатурка) при 45-60 град. от верхних углов вверх,
Угол порога вряд ли имеет какое-либо отношение к перемычке.
Геодезист, возможно, хотел что-то сообщить, поэтому он выбрал неизвестное, не паникуйте, если оно еще не сдвинулось, то, вероятно, не сдвинется, если только это не портится древесина.
С уважением
Саймон
2015-03-24T09:30:02+00:00
Ответ получен 24 марта 2015 г.
MCS Ремонт окон и дверей
Джиллингем • На сайте с 6 сентября 2018 г.
• 22 рабочие места, 100% положительный
обратная связь
Над окном, о котором идет речь, если оно не имеет внешней отделки, закрывающей обзор, вы должны увидеть перемычку из кошачьего профиля. Если бы это была бетонная перемычка, вы бы легко ее увидели. металлическая перемычка, монтажники загерметизировали право
до перемычки, поэтому, вероятно, закрывает вид. mcs
2018-09-20T10:15:02+01:00
Ответ получен 20 сентября 2018 г.
Перемычки (СТАРЫЕ)
Перемычки (СТАРЫЕ)
Перемычки и арки над дверными и оконными проемами
Кирпичный бордюр показывает, насколько важны перемычки и арки для поддержки кирпичей над оконными и дверными проемами.
В этом разделе показаны некоторые из многих различных решений, которые архитекторы изобрели для решения этой проблемы в наших местных зданиях.
Кирпичи и строительные формы Все проемы в кирпичных стенах должны каким-то образом поддерживать кирпичи над проемами. Это может быть арка или какая-то плоская перемычка.
|
Великолепная лепнина на дверях на Сток-Ньюингтон-Черч-стрит
Лепные работы включают зубчатые работы внутри треугольного фронтона и под навесом; центральная маска с цветами и фруктами по бокам; две тщательно продуманные скобы Гибба, поддерживающие навес, и молдинг в виде яйца и дротика вокруг двери.
Рисунок этой двери есть в великолепной книге Дэна Круикшенка «Искусство георгианского строительства».
Соседний дом с лепниной в классическом стиле, Сток-Ньюингтон-Черч-стрит.
Кронштейн под этим навесом восходит к деревянным лагам раннего деревянного греческие храмы и перенесенные ими в свои каменные. Дизайн закончился 2000 лет.
Лепная перемычка с треугольным фронтоном, опирающаяся на кронштейны Гибба
Плоские перемычки
Плоская перемычка из кирпича особой формы.
Эти наборы кирпичей были изготовлены на кирпичном заводе и поставлялись в деревянных ящиках. Кронштейны Гибба с обеих сторон поддерживают карниз. Манор-роуд, около 1850 г. К этому времени правила Лондонского пожарного управления, запрещающие выступающие карнизы, не соблюдались в пригородах, поэтому эти карнизы нуждались в поддержке.
Плоские и изогнутые перемычки над окнами
Lordship Grove, рядом с Manor Road c. 1850
Плоская перемычка в Лондоне Стандартный кирпич
Кирпичная перемычка с замковым камнем из тяжелого кирпича, Сток-Ньюингтон-Хай-стрит.
Оконная рама полностью открыта, а не скрыта за слоем кирпича.
Послевоенные перемычки. Поместье Роуд
Перемычки железобетонные с рядом кирпичных солдатиков выше. Это чисто для украшения, а не прочности.
Послевоенный многоквартирный дом на углу Ратушной дороги, Альбион-роуд.
Здесь окна с железобетонными перемычками, но солдат распустили. Результат такой же сильный, но более простой.
Многоквартирный дом на Йоакли-роуд из серого кирпича
В этом многоквартирном доме бетонный этаж выше служит перемычкой, поэтому нет необходимости в дополнительной перемычке.
Серые кирпичи уложены как подрамники, показывая, что это полые стены.
Разгрузочная арка
Вес отклоняется вокруг арки и опускается на землю. Это означает, что вес окна или дверного проема почти не давит.
Рисунок 1
Макеты арок
Арки вместо перемычек
Арки действуют как перемычки, безопасно перенося вес на землю, и могут быть разных форм.
На этих рисунках показана опалубка, используемая для удержания кирпичей, когда они соединяются раствором для формирования арки. Деревянные фигуры называются центрирующими. Когда раствор затвердеет и арка закреплена, центрирование опускается и используется снова. Это гарантирует, что все арки имеют одинаковую форму.
| |
| |
| |
| |
| |
| 6 Флорентийская арка. Их ряд над террасой магазинов на Эссекс-роуд, с правой стороны, ведущей к Ангелу. |
Плоские перемычки внутри арок
Окна с двумя арочными перемычками с резными кирпичными перемычками
внутри разгрузочных арок на Черч-стрит
Разгрузочные арки несут вес стены вокруг окон и спускаются на землю. Это позволяет кирпичной кладке внутри арок быть на полкирпича тоньше, чем наружная стена. Резные кирпичи этих перемычек очень тонкие, едва ли толще плитки.
Изогнутые перемычки
Арочная перемычка с замковым камнем, окрашенным в белый цвет, и опорами
с обеих сторон. Усадьба-роуд c. 1850.
Абатменты и замковый камень, вероятно, все из песчаника.
Изогнутая перемычка из выпуклого глазурованного кирпича, очень износостойкая
Изогнутая перемычка, состоящая из трех терракотовых блоков.
Старая трамвайная станция, Усадьба (сейчас квартиры).
Широкий арочный проем в многоквартирный дом с замковым камнем
и боковыми контрфорсами, церковная аллея ок.1900.
Полноценные тройные двери в квартиры. Вот почему арка такая широкая.
Элегантное круглое окно на Черч-стрит
Круглая кирпичная арка и нижняя стена дома оштукатурены и облицованы, чтобы придать им вид камня.
Некоторые ранние строители использовали цвет и зернистость своих оштукатуренных стен, чтобы сделать их еще более похожими на каменные блоки.
Чугунные перила традиционного дизайна, которые можно найти в прибрежных городах по всему миру.
Когда Великобритания была великой производственной державой, мы ежегодно отливали тысячи тонн чугуна. Британские корабли везли кукурузу и мясо из Австралии и других колоний, но уплыли с большим количеством пустых трюмов. Для этого им нужен был балласт, чтобы корабли не перевернулись и не перевернулись. Капитаны были счастливы нести тяжелый чугун почти даром, вместо того, чтобы покупать балласт, поэтому чугун в колониях был дешевым. Сегодня Китай вывозит нам и увозит наш мусор на переработку на своих порожних кораблях, точно так же
Тройная арка, служащая перемычкой
Grazebrook Road
Этот дизайн подходит к треугольной форме фронтона и поэтому приятен. Это все распашные окна.
Обратите внимание, что верхняя створка, которая открыта, имеет прямые углы и изогнутую внутреннюю раму, предназначенную для того, чтобы показывать, когда окно закрыто. Эта конструкция окна была адаптирована таким образом, что в верхней части была изогнутая часть, предназначенная для показа панелей над ней из простого или цветного стекла.
| Еще одна тройная арка на Грейзбрук-роуд | |
1349 перемычка
Окно-люнет, поддерживаемое кирпичной аркой.
Фронтонная стена наклонена, что создает необычное расположение изгибов.
Форма окна в венецианском стиле, выполненная в плоской строгой кирпичной кладке, здание школы
Stoke Newington High Street. Лондонский школьный совет 1918.
Это очень отличается от оригинальных венецианских окон, но дизайн сохраняется и выглядит привлекательно.
Плоский фасад кажется похожим на многие плоские фасады, которые Эдвин Лютиенс проектировал в двадцатых годах прошлого века. Было бы очень интересно узнать, кто спроектировал это здание. Это было как раз до своего времени. Есть один странный момент. Разная длина крыши обрезает второй контрфорс справа, но почему он остался недостроенным, без облицовочного камня?
Кажется невероятным, что они строили это в последний год Первой мировой войны. Эта война не могла быть такой тотальной, как Вторая мировая война.
Наконец, эта самая необычная перемычка
ДОБАВЬТЕ К ЭТОМУ ЧЕРТЕЖ ОДНОГО КИРПИЧА И ТЕКСТ ОБ ЭТОЙ ПЕРЕМЫЧКЕ
Один из клиновидных кирпичей |
Сохранено как окончательный кирпич перемычки арки
КИТ НА ЭТОЙ ФОТОГРАФИИ ДЕТАЛИ АРКИ УСПЕШНО БОКА.
