Перемычки из ячеистого бетона

Главная » Перемычки из ячеистого бетона

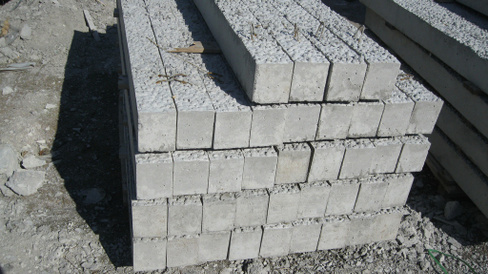

Изучив рынок строительных материалов Могилевский КСИ совместно с belkirpich.ruпришли к выводу, что необходим более легкий и теплый заменитель железобетонных перемычек. Инженерами «Могилевского комбината силикатных изделий» были разработаны армированные перемычки из ячеистого бетона. Газобетонная перемычка автоклавного твердения состоит из однородной армированной балки. При армировании применяется стальная арматура различного сечения в зависимости от требуемой нагрузки. Так же они имеют высокую несущую способность за счет технологии изготовления, позволяющей получить предварительное напряжение арматурного каркаса. Твердение газобетона осуществляется в автоклаве при высокой температуре (более 180 °С), а так как температурные расширения металла и газобетона сильно отличаются, то после окончательного твердения и остывания изделий до естественной температуры получается преднапряженный газожелезобетон.

Перемычки предназначены для перекрытия проемов в наружных и внутренних стенах, а так же в несущих и самонесущих стенах зданий до пяти этажей включительно, но не более 15 м, в ненесущих — без ограничения этажности. При строительстве из газосиликатных блоков автоклавного твердения получается однородная стена с одинаковыми характеристиками по теплопроводности. При кирпичном строительстве строители компенсируют мостики холода возникающие в районе окон при применении железобетоннойперемычки и уменьшают общую нагрузка на стены. Перемычки из газобетона имеют малый вес, они не требуют применения грузоподъемных механизмов для установки в проем.

Основные плюсы:

— Отличные характеристики по теплопроводности, что позволяет отказаться от любого вида утепления пола необходимого для железобетонных плит.

— Низкий объемный вес по сравнению с железобетонными изделиями ( на 30% легче), следовательно легкий монтаж.

— Применение в несущих и самонесущих стенах.

— Высокая точность геометрических размеров, значительно облегчающая отделку потолков.

— Высокая степень огнестойкости.

Сертификатыs11

Сертификатыs22

Сертификатыs33

Сертификатыs44

Сертификатыs55

Сертификатыs66

Сертификатыs77

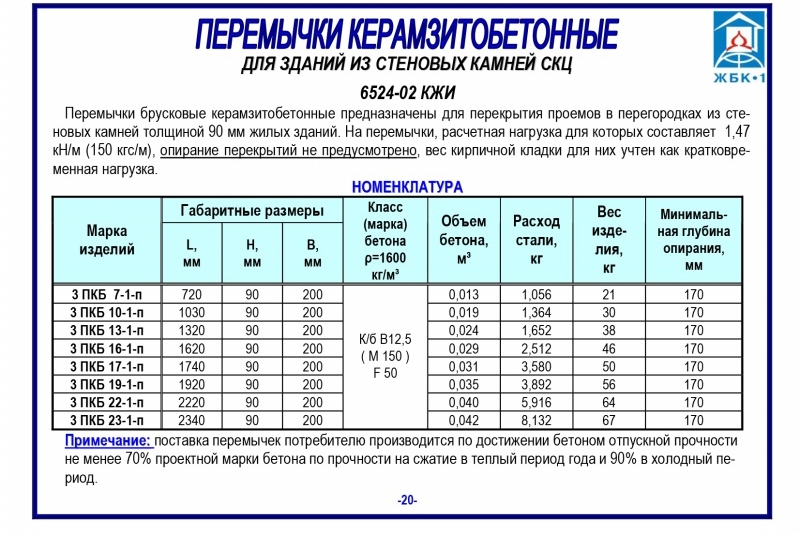

Маркировка по стб 1332-2002 Размеры перемычек Расчетная нагрузка кн/м Объем перемычки, м3 Масса перемычки*, кг
Длина l, мм Ширина b, мм Высота н, мм
1пб 130-2-3,5 700 стб 1332-2002 1300 150 250 2 0,049 44,5
1пб 130-15-3,5 700 стб 1332-2002 150 15 0,049 45,1
2пб 130-2-3,5 700 стб 1332-2002 200 2 0,065 58,5
2пб 130-15-3,5 700 стб 1332-2002 200 15 0,065 59,2
3пб 130-2-3,5 700 стб 1332-2002 250 2 0,081 72,6
3пб 130-15-3,5 700 стб 1332-2002 250 15 0,081 73,2
1пб 150-2-3,5 700 стб 1332-2002 1500 150 2 0,056 50,9
1пб 150-15-3,5 700 стб 1332-2002 150 15 0,056 51,6
2пб 150-2-3,5 700 стб 1332-2002 200 2 0,075 67,6
2пб 150-15-3,5 700 стб 1332-2002 200 15 0,075 68,3
3пб 150-2-3,5 700 стб 1332-2002 250 2 0,094 84,2
3пб 150-15-3,5 700 стб 1332-2002 250 15 0,094 84,9
1пб 175-2-3,5 700 стб 1332-2002 1750 150 2 0,066 60,6
1пб 175-15-3,5 700 стб 1332-2002 150 15 0,066 62,1
2пб 175-2-3,5 700 стб 1332-2002 200 2 0,088 79,8
2пб 175-15-3,5 700 стб 1332-2002 200 15 0,088 81,4
3пб 175-2-3,5 700 стб 1332-2002 250 2 0,109 98,3
3пб 175-15-3,5 700 стб 1332-2002 250 15 0,109 99,8
1пб 225-2-3,5 700 стб 1332-2002 2250 150 2 0,084 77,0
1пб 225-15-3,5 700 стб 1332-2002 150 15 0,084 81,5
2пб 225-2-3,5 700 стб 1332-2002 200 2 0,113 102,4
2пб 225-15-3,5 700 стб 1332-2002 200 15 0,113 106,7
3пб 225-2-3,5 700 стб 1332-2002 250 2 0,141 127,0
3пб 225-15-3,5 700 стб 1332-2002 250 15 0,141 131,2
2пб 250-2-3,5 700 стб 1332-2002 2500 200 2 0,125 113,3
2пб 250-15-3,5 700 стб 1332-2002 200 15 0,125 118,5
3пб 250-2-3,5 700 стб 1332-2002 250 2 0,156 140,5
3пб 250-15-3,5 700 стб 1332-2002 250 15
0,156		 145,7

КАК ЗАКАЗАТЬ?

  • +7 985 643 60 67

    1 ЗВОНОК

  • 2 ДОСТАВКА

  • 3 ОПЛАТА

вместе с товаром вы получаете пакет документов — товарная накладная, товарный чек, приходно- кассовый ордер, паспорт товара, сертификат качества

Перемычка армированная из ячеистого бетона Ytong ПН125 D600 B 3,5 газосиликатная 1500х175х124 мм в Симферополе за 2 476.

32 руб. в наличии



Перемычка из ячеистого бетона Ytong ПН125 1500х175х124 мм — готовый конструктивный элемент, предназначенный для устройства перекрытий над оконными, дверными проёмами и прочими входными группами. Помимо основной несущей функции, она обеспечивают отличную теплоизоляцию без дополнительного утепления. Армирована стальным каркасом. Арматура защищена от коррозии фирменным средством Ytong.

При использовании готовых газобетонных перемычек Ytong (вместо сборных или монолитных железобетонных перемычек) стены будут иметь ровное однородное основание под нанесение штукатурки. Швы будут тонкими, а значит энергоэффективными, ведь блоки  и перемычки Ytong имеют безупречную геометрию, что позволяет укладывать их по технологии тонкошовной кладки на специальный клеевой раствор.

Армированные газобетонные перемычки — успешное решение проблемы мостиков холода!

Особенности технологии монтажа:

Газобетонные перемычки Ytong применяются как в наружных стенах из газобетонных блоков, так и во внутренних газобетонных стенах и газобетонных перегородках строительной системы Ytong.  При подъеме и установке в проем перемычек обходятся без применения подъемных механизмов благодаря их небольшому весу.

    • Перемычка укладывается так, чтобы напечатанная на ней стрелка указывала вверх.
    • Если перемычки укладываются на блоки со стандартной высотой, то для достижения требуемой высоты стены может потребоваться выравнивающий слой из блоков. Также перемычка может быть уложена на блоки с предварительным выпилом. Глубина опирания не менее 250 мм.
    • При использовании комбинаций из перемычек связывание между ними осуществляется за счет раствора Ytong для тонкошовной кладки. Все перемычки должны плотно прилегать друг к другу.
    • Перемычки Ytong  при строительстве несущих стен, в качестве несущей перемычки могут использоваться при условии укладки на них как минимум одного ряда газобетонных блоков Ytong с тщательной проклейкой швов.
    • При оконном или дверном проеме, арки от 1250 мм под газобетонные перемычки в процессе монтажа устанавливаются временные опоры, которые до набора необходимой прочности клея будут нести на себе вертикальную нагрузку. По набору прочности клея временные опоры можно снять.

    Перемычки из ячеистого бетона Ytong® обладают всей необходимой технической документацией и отвечают как европейским, так и российским нормам и стандартам.

    Преимущества использования перемычек из ячеистого бетона Ytong:
    • Противопожарная защита и сопротивление огню. Все перемычки Ytong являются негорючим строительным материалом.
    • Исключительная точность геометрических размеров.
    • Ячеистый бетон имеет одно из самых низких сопротивлений паропроникновению. Это свойство позволяет «дышать» стенам.
    • Несмотря на то, что ячеистый бетон высокопористый материал, он не является гигроскопичным. Водопоглощение продукции Ytong происходит значительно медленнее, чем в случае материалов с капиллярной структурой.
    • Устойчивость к механическим повреждениям. Благодаря плотности D600 поверхность менее восприимчива к трещинам или сколам.
    • Изоляция и тепловая защита. Миллионы воздушных пор действуют в качестве буфера. Они удерживают тепло и уменьшают теплопроводность материала.
    • Легкость обработки. Изделия Ytong эргономично оптимизированы, их легко транспортировать и использовать в строительстве всех типов зданий.
    • Экологическая безопасность. Продукция производится с натурального сырья и не вызывает аллергии. Пористый бетон полностью устойчив к грибкам и плесени. Не содержат химические добавки и другие вредные примеси, не выделяет вредных газов и токсичных веществ.
    • Автоклавный ячеистый газобетон Ytong самый прочный и наиболее долговечный материал во всей Европе.

      Рынок автоклавного газобетона (AAC) по элементам (блоки, балки и перемычки, облицовочные панели, стеновые панели, панели крыши, элементы перекрытий), отраслям конечного использования (жилые, нежилые) и регионам

      Автоклавный газобетон (AAC) Рынок по элементам (блоки, балки и перемычки, облицовочные панели, стеновые панели, панели крыши, элементы перекрытий), отраслям конечного использования (жилые, нежилые) и регионам — глобальный прогноз до 2025 г.

      Глобальный По прогнозам, среднегодовой темп роста рынка газобетона составит 6,0% в период с 2020 по 2025 год9.0007 Прогнозируется, что объем мирового рынка автоклавного газобетона (AAC) вырастет с 18,8 млрд долларов США в 2020 году до 25,2 млрд долларов США к 2025 году при среднегодовом темпе роста 6,0% в период между 2020 и 2025 годами. Основные движущие факторы включают растущую урбанизацию и индустриализацию. , рост в секторе инфраструктуры, растущий спрос на легкие строительные материалы, растущие предпочтения в отношении недорогих домов и постоянно растущее внимание к экологичным и звуконепроницаемым зданиям являются факторами, определяющими рынок. Однако ожидается, что стоимость, связанная с AAC, и отсутствие осведомленности будут сдерживать этот рынок. Ожидается, что сосредоточение внимания на строительных проектах с высокой вероятностью землетрясений и низкое проникновение на рынок создадут значительные возможности для роста производителей газобетонных блоков. Серьезной проблемой, с которой сталкиваются игроки на этом рынке, является хрупкость этих материалов.

      Сегмент блоков, как ожидается, будет расти самыми высокими среднегодовыми темпами роста в течение прогнозируемого периода на рынке AAC.
      Элемент блоков является крупнейшим и наиболее быстрорастущим сегментом, что связано с увеличением спроса на газобетонные блоки как в жилых, так и в нежилых отраслях. Помимо изоляционных свойств газобетонных блоков, одним из его преимуществ в строительстве является быстрая и простая установка, поскольку материал можно фрезеровать, шлифовать и резать по размеру на месте.

      Ожидается, что сегмент нежилых помещений будет самой быстрорастущей отраслью конечного использования в течение прогнозируемого периода на рынке газобетона с точки зрения объема
      Двумя наиболее важными факторами для хорошо спроектированного коммерческого здания являются эстетика и функциональность. AAC является одним из самых производимых строительных материалов в мире после бетона. Газобетон изготавливается в основном в виде блоков и панелей. В отличие от блоков из бетонной кладки, газобетонные блоки являются сплошными и не имеют формованных отверстий. Четыре дюйма AAC имеют 4-часовую огнестойкость, что делает его идеальным в коммерческих зданиях для облицовки стальных колонн, окружающих шахт лифтов и для других противопожарных требований.

      Газобетон обеспечивает высокоэффективную теплоизоляцию, оптимальную противопожарную защиту и кирпичную кладку с отличной несущей способностью. Крупноформатные сборные панели AAC используются в крупных бизнес-строительных проектах, таких как логистические центры, склады и производственные объекты, а также центры проведения мероприятий и спортивные залы. Газобетон используется не только для возведения внутренних листов полых стен и перегородок, но также внутренних, наружных и противопожарных стен как в несущих, так и в ненесущих конструкциях.

      Ожидается, что Азиатско-Тихоокеанский регион станет крупнейшим рынком газобетона в течение прогнозируемого периода.
      APAC был крупнейшим рынком для AAC в 2019 году. Большой размер рынка в регионе объясняется ростом строительной отрасли. Кроме того, ожидается, что растущая осведомленность и исключительные свойства материала увеличат общее проникновение на рынок.

      Подробные интервью были проведены с главными исполнительными директорами (генеральными директорами), директорами по маркетингу, другими директорами по инновациям и технологиям, а также руководителями различных ключевых организаций, работающих на рынке газобетона, и информация была собрана из вторичных исследований для определения и проверки рынка. размер нескольких сегментов и подсегментов.

      По типу компании: уровень 1 — 40%, уровень 2 — 30% и уровень 3 — 30%
      По назначению: уровень C — 20%, уровень D — 30% и другие — 50%
      По региону: Север Америка – 20 %, Азиатско-Тихоокеанский регион – 40 %, Европа – 20 %, Южная Америка – 10 % и Ближний Восток и Африка – 10 % Ltd. (Индия), Biltech Building Elements Limited (Индия), AKG Gazbeton (Турция), Aercon Florida Llc (США), Solbet Sp Z.O.O. (Польша), UAL Industries Ltd (Индия), H+H International A/S (Дания), JK Lakshmi Cement (Индия), Xella Group (Германия), CSR Ltd. (Австралия), UltraTech Cement Ltd. (Индия), Quinn Building Products (Великобритания), Bauroc International AS (Эстония) и Wehrhahn GmbH (Германия).

      Охват исследований:
      В этом отчете представлена ​​подробная сегментация рынка газобетона по элементам, отраслям конечного использования и регионам. Сегмент элементов делится на блоки, балки и перемычки, облицовочные панели, кровельные панели, стеновые панели, элементы перекрытий и другие. В зависимости от отрасли конечного использования рынок газобетона делится на жилой и нежилой. В зависимости от региона рынок был разделен на Северную Америку, Европу, Азиатско-Тихоокеанский регион, Ближний Восток и Африку и Южную Америку.

      Ключевые преимущества покупки отчета
      С точки зрения понимания, этот исследовательский отчет фокусируется на различных уровнях анализа — отраслевом анализе (отраслевых тенденциях), рейтинге доли рынка ведущих игроков и профилях компаний, которые вместе составляют и обсуждают основные взгляды. на конкурентной среде; развивающиеся и быстрорастущие сегменты рынка газобетона; регионы быстрого роста; и движущие силы рынка, ограничения, возможности и вызовы.


      Исследование легкобетонных сборных перемычек Научно-исследовательская работа по специальности «Строительство гражданского строительства»

      Crossmark

      Доступно онлайн ATVWVW.SCIENDIRECT.com

      ScienceDirect Procpirty

      Engineering

      Процедура Engineering 161 (2016) 611- 617

      Симпозиум по городскому планированию 2016,

      WMCAUS 2016

      Исследование легкобетонных сборных перемычек

      Войцех Мазура *, Лукаш Дробецб, Радослав Ясинскич

      cСилезский технологический университет, кафедра строительных конструкций, Гливице, Польша

      Abstract

      В работе представлены результаты изготовления сборных перемычек из газобетона общей длиной 2,0 м. Исследование было разделено на две серии основную и общую. В базовой серии перемычки изучались в соответствии с рекомендациями норм EN 846-9: 2002 и EN 1356: 1999. В общей серии, состоящей из 6 моделей, исследовались перемычки с взаимодействующей стенкой различной высоты.

      Во время испытаний силы, смещения и деформации измерялись с помощью индуктивных датчиков сил и перемещений. Основная и общая серии показали, в том числе, что разрушение элементов происходило в зоне опирания за счет сдвига.

      © Авторы, 2016. Опубликовано ElsevierLtd. Это статья в открытом доступе под лицензией CC BY-NC-ND (http://creativecommons.Org/licenses/by-nc-nd/4.0/).

      Рецензирование под ответственность оргкомитета WMCAUS 2016

      Ключевые слова: газобетон автоклавный; сборные перемычки; способность к сдвигу; система оптических измерений;

      1. Введение

      Проемы в стенах перекрываются различными типами балок из стали или железобетона и армированного кирпича. Сборные перемычки из газобетона обеспечивают лучшее решение для тепловых мостов, а также более быстрое и легкое возведение стен. Во многих стандартах указано, как проектировать перемычки [1, 4, 5] и как учитывать нагрузки от проемов [2, 3]. Таким образом, нагрузка представляется как равномерно распределенная нагрузка на свободно опертую балку. Упрощение расчета предполагает, что нагрузка на проем считается от треугольной площади, отмеченной линиями, проведенными от опоры под углом шестьдесят градусов к перемычке. Это решение правильно в инженерных расчетах, но не во всех случаях, так как каменная стена и железобетонные элементы перекрытий над перемычкой меняют поведение стен. Это подтверждается исследованиями Розенгаупта [6]. В статье описаны испытания

      * Автор, ответственный за переписку. Тел.: +48 32 237 11 27 Адрес электронной почты: [email protected]

      1877-7058 © 2016 Авторы. Опубликовано Elsevier Ltd. Это статья в открытом доступе по лицензии CC BY-NC-ND

      (http://creativecommons.org/licenses/by-nc-nd/4.0/).

      Рецензирование под ответственность оргкомитета WMCAUS 2016

      doi:10.1016/j.proeng.2016.08.711

      Простые балки и перемычки встроенные в кладку стен. Влияние высоты стены над перемычкой на пропускную способность перемычки было проверено на трех разных высотах.

      2. Испытания

      Образцы для испытаний изготовлены на стандартных и модифицированных армированных сборных перемычках из газобетона общей длиной 2,0 м. Перемычки армированы горизонтальными стержнями диаметром 8 мм и хомутами диаметром 4,5 мм. Плотность газобетона составила 650 кг/м3, а прочность на сжатие 4,19 Н/мм2. Стержни изготовлены из стали Ст3С-б-500. Детали армирования стандартных перемычек представлены на рис. 1. В зоне опирания модифицированной перемычки применено двойное количество хомутов. 9Я 1500р. 1

      Рис. 1. Фрагмент армирования стандартной и модифицированной сборной перемычки.

      Испытания свободно опертой балки

      В ходе основных испытаний были испытаны три стандартные перемычки в соответствии с европейскими нормами EN 846-9: 2002 [4] и prEN 846-9 [5]. Перемычки поддерживались в одной трети опорной зоны и подвергались двухточечной нагрузке в одной четверти пролета гидравлическим домкратом (диапазон 400 кН) (рис. 2а). Усилие измеряли датчиком силы (точность 50 кН). Прогибы измерялись индукционным датчиком (точность 0,002 мм в середине пролета и точность 0,001 мм над опорами). Нагрузку увеличивали поэтапно, и на каждом этапе измеряли прогибы и регистрировали трещины. Дополнительно были нагружены две перемычки, имитирующие реальные условия работы в стене (авторский метод — рис. 2б). В этом методе пятиточечная нагрузка подвергалась в центре каждой 1/5 длины пролета, и значение каждой силы равнялось площади части треугольника нагрузки.

      Рис. 2. Стенд для испытаний: а) стандартный метод — № комплекта. А, б) авторский метод — набор №. B:

      1 — домкрат гидравлический, 2 — подшипник, 3 — подшипник, 4 — датчик силы, 5 — датчик индукционный, 6 — тефлоновая пластина.

      \.Испытание перемычек в каменных стенах

      Перемычки испытывали с дополнительной стенкой над ними разной высоты. В наборах NI-N и NI-W было пять слоев блоков из газобетона над перемычкой (рис. 3а). Комплект НИИ-Н имел три слоя (рис. 3б), а комплект БКОЗК имел один слой кладки между перемычкой и железобетонной балкой (стяжками) (рис. 3в). Блоки из газобетона (fb = 4,0 Н/мм2) (590х240х180 мм) на системных минометах класса М5. Раствор для тонких швов использовался только для швов постели. В комплекте БКОЗ стена армирована стальной конструкционной арматурой ферменного типа с нанесением раствора на верхнюю и нижнюю стороны блоков.

      Рис. 3. Стенд для испытаний комплекта: а) НИ-Н, б) НИ-В, в) БКОЗК 1 — датчик индукционный, 2 — стержни предварительного напряжения, 3 — пружины в направляющих скольжения, 4 — датчик силы, 5 — сферическая опора, 6 — стальной лист, 7 — опора, 8 — гидродомкрат, 9- р.к. кольцевой луч.

      В наборе N1 были испытаны два образца (№ N1 и N2) со стандартными перемычками и два образца (№ W1 и W2) с модифицированными перемычками. Образцы испытывали через 28 дней после кирпичной кладки. Четырехточечная вертикальная нагрузка прикладывалась гидравлическим домкратом (диапазон 1000 кН). Горизонтальная нагрузка была приложена стальными связями и пружинами, чтобы заменить дальнюю часть стены, и измерение силы было проведено с помощью датчика силы (точность 50 кН). Нагрузка применялась в два приема. На первом этапе стяжками и пружинами создавалось горизонтальное напряжение около 0,1 МПа. На втором этапе применялась вертикальная нагрузка. Смещения измеряли индукционным манометром (вертикальная точность 0,002 мм, горизонтальная точность 0,001 мм) с обеих сторон стены. Модель набора НИИ-Н была изготовлена ​​и испытана так же, как и модели наборов НИ-Н и НИ-З.

      В комплекте БКОЗК четырехточечная нагрузка применялась двумя гидравлическими прессами по 1000 кН и шестью парами связей с гидравлическими прессами по 35 кН. На первом этапе прикладывались нагрузки от связей и величина нагрузки равнялась нагрузке от одного этажа плиты шестиметрового пролета. Две пары завязок располагались непосредственно над перемычкой. На втором этапе применялись дополнительные нагрузки от двух гидравлических прессов по 1000 кН. В комплектах НИИ-Н и БКОЗК индукционным датчиком измеряли только вертикальный прогиб перемычки с одной стороны. С другой стороны применялся бесконтактный метод измерения деформации. К этому

      измерений Были использованы две камеры высокого разрешения и специальное программное обеспечение. Участок измерения отмечен маленькими черными точками, что показано на рис. 4.

      Рис. 4. Стенд и участок измерения в комплекте: а) НИИ-Н, б) БКОЗК.

      3. Результаты испытаний

      При испытании свободно опертой балки первая вертикальная трещина возникла в среднем пролете перемычки, а диагональные трещины вскоре появились вблизи опорной зоны. Трещины постоянно расширяются, и разрушение происходит внезапно с горизонтальной трещиной в опорной зоне на высоте продольных стержней. В авторском методе испытания трещины и режим разрушения протекают так же, как и в стандартном испытании. Горизонтальная часть стремян имела С-образную форму, что приводило к перемещению продольных стержней. Структура трещин и деформация хомутов указывают на то, что разрушение при сдвиге было результатом отсутствия анкерной способности продольных стержней. В комплектах NI-N и NI-W (перемычки, испытанные со стеной) первые трещины появились одновременно на стене и на перемычке. В моделях N1 и N2 трещины на перемычке появились на нижней стороне рядом с опорной зоной, а в моделях W1 и W2 трещины на перемычке появились непосредственно над опорой на верхней стороне. Разрушенные модели представлены на рис. 5

      Рис. 5. Вид разрушенных образцов: а) НИ-Н2, б) НИ-З2.

      В среднем пролете перемычек трещин не обнаружено. Все трещины на стене располагались за пределами треугольной области. В модели НИИ-Н первая трещина появилась на стене при нагрузке 356,2 кН, а последующие трещины появились на стене и перемычке одновременно при нагрузке 374,0. Но при анализе результатов, полученных бесконтактным методом, первая трещина (рис. 6а) была замечена при нагрузке 310,7 кН и вторая трещина (рис. 6б) при нагрузке 331,9 кН. Разница равна 45,5 кН для первой трещины и 42,1

      кН для второй трещины. Разрушение образца было вызвано ослаблением несущей способности опорной перемычки из бетонных блоков. Ее разрушение произошло в результате сдвиговой трещины, протянувшейся по всей высоте стены вместе с перемычкой. Максимальное усилие составило 484,7 кН, а ответное отклонение — 2,352 мм.

      Рис. 6. Трещины при испытании модели НИИ-Н: а) первая трещина, б) вторая трещина.

      В модели БКОЗК первая трещина (рис. 7а) появилась на бетонном блоке, расположенном над опорной зоной перемычки при нагрузке 110,4 кН. Следующая трещина (рис. 7б) наблюдалась на перемычке при нагрузке 138,0 кН. Основные результаты бесконтактного метода показали, что первая трещина была замечена при нагрузке 100,9.кН и вторая трещина при нагрузке 119,2 кН. Разница составляет 9,5 кН для первой трещины и 18,8 кН для второй трещины. Разрушение образца произошло из-за трещины сдвига перемычек и раскола бетонного блока по опорной зоне перемычки. Максимальное усилие составило 293,9 кН, а ответное отклонение составило 7,5 мм. Виды поврежденных моделей НИ-Н и БКОЗ представлены на рис. 8.

      Рис. 7. Трещины при испытании модели БКОЗК: а) первая трещина, б) вторая трещина.

      Рис. 8. Трещины при испытании модели БКОЗК: а) НИИ-Н, б) БКОЗК.

      4. Результаты и обсуждение

      В наборах со стенами над перемычками разрушения перемычек произошли из-за сдвиговых трещин и раскола блоков газобетона, поддерживающих перемычки. Отсутствие изгибной трещины в середине пролета и небольшой прогиб свидетельствуют о том, что направление сжимающих усилий шло непосредственно на опору. Вот почему на первый взгляд пропускная способность перемычек так велика по сравнению с перемычками, испытанными в соответствии с нормами. Результаты всех испытаний представлены в таблице 1. Нагрузки были преобразованы в равномерную нагрузку, чтобы можно было сравнить все результаты. Результаты испытаний из набора NI-W показывают, что модифицированные перемычки не достигли большей несущей способности, чем образцы со стандартными перемычками из набора NI-N. В наборе НИИ-Н прогиб перемычек был больше, чем в двух предыдущих наборах, и возможности измерения тоже были больше. Наилучшие результаты были достигнуты при испытании комплекта БКОЗК. Все испытанные образцы со стенками имели железобетонные стержни, помещенные между образцом и грузом, но только в комплекте БКОЗК железобетонная кольцевая балка была сплошной, что позволяло ему работать как связующее, и, несмотря на то, что образец был только с одним слоем элементов, обеспечивал наилучшие результаты. Результаты.

      Таблица 1. Результаты испытаний перемычек

      Элементы испытаний Нагрузка при первой трещине Fcr Максимальная деформация fu Разрушающая нагрузка Fu

      [кН/м] [мм] [кН/м]

      № комплекта № образца Значение из среднего значения образца от значения среднего значения образца от среднего значения образца

      1 8.735 2,383 11,929

      A 2 9,178 9,112 3,362 3,372 14,997 14,271

      5 9,424 4,373 15,888

      5 9,424 4,373 15,888

      9,733333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333тели.

      NI-N 1 171.8 161.0 1.890 183.7 192.6

      2 150.1 1.750 201.5

      NI-W 1 142.2 130.4 1.310 165.9 177.0

      2 118.5 1.980 188.0

      NII-N 1 145.5 145.5 2.352 2.352 198.0 198.0

      BKOZK 1 76,5 76,5 7,500 7,500 198,7 198,7

      Представлен результат, полученный бесконтактным методом, что трещины обнаруживаются быстрее, чем они видны человеческому глазу, и позволяет получать данные из любой точки внутри области измерения.

      5. Выводы

      Исследования показали, что сборные перемычки работают в кирпичной кладке иначе, чем в испытаниях на свободно опертых балках (исследования, рекомендованные стандартами). Максимальные усилия аккумулируются вблизи опорных зон. Поведение перемычки зависит и от жесткости железобетонной кольцевой балки. Для полного выявления проблемы необходимы дальнейшие исследования.

      Благодарности

      Авторы благодарят SOLBET Sp. о.о. для предоставления тестовых образцов, раствора и перемычек, а также для DANTEC и ITA для бесконтактных измерений. 9zenia na wlasciwosci mechaniczne prefabrykowanych nadprozy z ABK.
