Пол первого этажа в доме из газобетона: требования, особенности устройства

В частном домостроении газобетон пользуется особой популярностью, так как позволяет за небольшие деньги возвести в короткие сроки дом в два этажа площадью до 100 м² – это бюджетный вариант. Перекрытия первого и второго этажа могут быть монолитными или сборными из Ж/Б или ячеистых бетонных плит, металла, дерева. При выборе способа обустройства перекрытий учитывается много факторов: несущая способность, уровень надежности и вес выбранной конструкции, финансовые расчеты и временные рамки, отведенные на строительство дома. Способ устройства пола зависит от выбранного типа фундамента. О том, как можно сделать пол первого этажа в доме из газобетона – сегодняшний материал.

Пол первого этажа в доме из газобетона

Содержание статьи

Газобетон – особенности материала

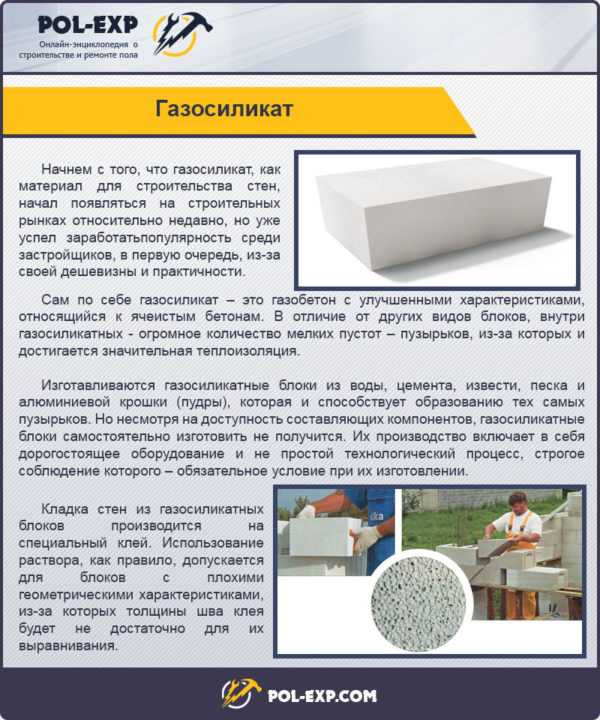

Пенобетон, газосиликат и газобетон относятся к категории ячеистых бетонов – отдельной разновидности строительного материала, содержащего в своей структуре большое количество воздушных камер (от 70 до 90 %). Плюсом этого материала является высокие теплоизоляционные свойства, минусом – низкая прочность в зависимости от концентрации воздушных ячеек. В связи с этим перед возведением газобетонного дома, проводят тщательные расчеты.

К основным особенностям газобетона можно отнести следующее:

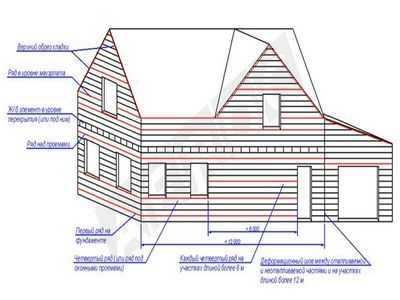

  1. При строительстве дома свыше 1 этажа необходимо произвести серьезные расчеты.
  2. Важно исключить все факторы, приводящие к усадке дома, иначе не избежать образования трещин в структуре блоков. Поэтому особенно тщательно подходят к обустройству котлована и фундамента.

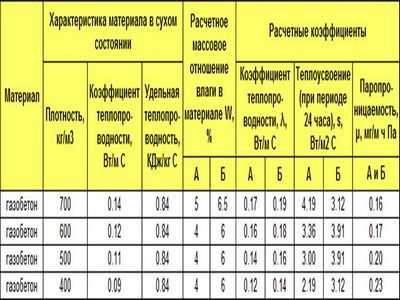

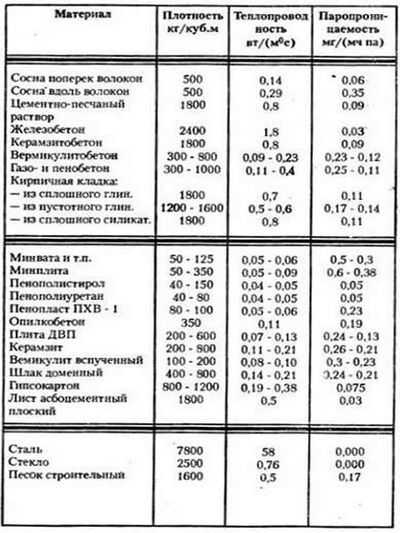

  3. Газобетон обладает теплоизоляционными свойствами, но удерживает тепло плохо.
  4. Важно выполнить качественную внутреннюю и наружную отделку. При этом стоит помнить, что стены из газобетона плохо удерживают крепеж.
  5. Особое внимание уделяют выбору материала перекрытий, которые не должны быть слишком тяжелыми.

Дом из газобетона



Пол первого этажа: требования

Чтобы правильно обустроить перекрытие на первом этаже, необходимо знать о требованиях, которым оно должно отвечать:

  1. Материал должен быть прочным, надежным и долговечным.
  2. Перекрытие должно достойно переносить климатические, технологические и температурные воздействия.
  3. Конструкция должна выдерживать постоянные и временные нагрузки от несущих стен и фундамента.
  4. Основание должно быть довольно жестким, что касается допустимых показателей работы конструкции на прогиб.
  5. Конструкция не должна создавать мостиков звука и холода;
  6. Материал должен обладать теплоизоляционными свойствами.

Конструкция пола 1 этажа

Все начинается с фундамента

От прочих строительных материалов газобетон отличается тем, что имеет слишком низкую стойкость к изгибающим нагрузкам. Это приводит к тому, что даже при незначительной подвижности фундамента в стенах появляются трещины. Поэтому важным этапом при строительстве дома из газобетона является выбор типа фундамента, а потом уже, исходя из особенностей основания, выбирается оптимальная конструкция пола первого этажа.

Основные виды фундаментов

С учетом особенностей газобетона количество пригодных типов основания существенно снижается. Фундамент для газобетонного дома должен быть хорошо армированным и максимально устойчивым. Сюда можно отнести: монолитную плиту, ленточные и столбчатые конструкции.

При прохождении грунтовых вод близко к поверхности земли необходимо обеспечить качественную кольцевую или пристенную дренажную систему, что существенно увеличит стоимость работ, а также выполнить качественную гидроизоляцию основания, или выбрать другой материал для строительства.

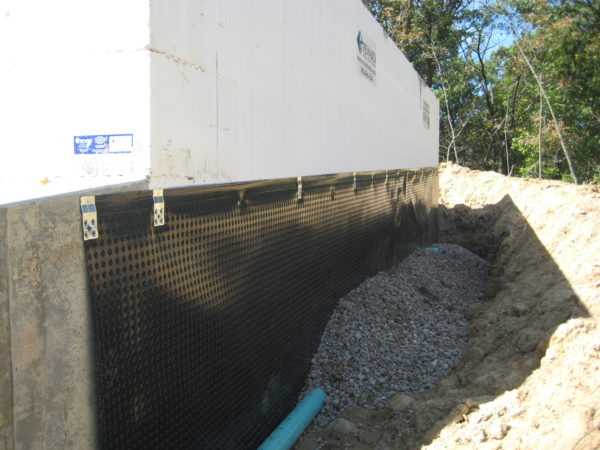

Дренажная система

Оптимальным вариантом при строительстве малогабаритного строения будет монолитный ленточный фундамент. Сборные конструкции не рекомендованы. Возможно устройство свайного фундамента. В этом случае, для предотвращения растрескивания газобетонных стен, должна быть устроена цельная рама ЖБ ростверка.

Лучшим решением для газобетонного дома является монолитная ЖБ плита в качестве фундамента, несмотря на то, что стоимость такого основания гораздо дороже. В этом случае плита будет выполнять функцию чернового основания.

Особенности устройства пола по грунту

Это наиболее простой и экономичный способ обустройства пола. Выполнить его можно в двух вариациях – в виде стяжки или в виде деревянного настила.

Пол по грунту и ленточный фундамент

Устройство стяжки

Особенность такого пола заключается в том, что между ним и грунтом нет воздушной прослойки. Основание не принимает на себя нагрузку от стен и крыши – она распределяется на ленточный фундамент, а только несет нагрузку от чистового покрытия, мебели, оборудования и веса людей.

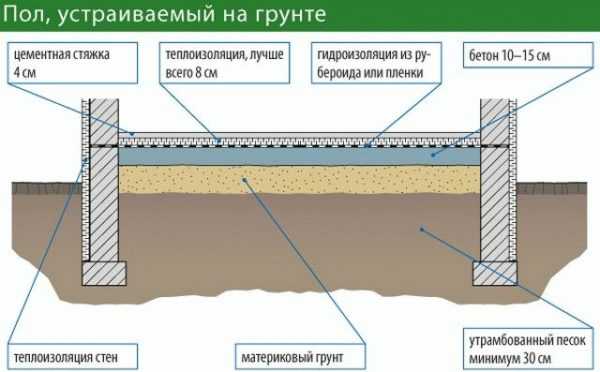

Конструкция пола по грунту

Подобная конструкция пола многослойна и каждый слой в ней играет определенную роль. К ним относится:

  1. Подошва.
  2. Подстилочный пласт.
  3. Гидроизоляционный слой.
  4. Утеплитель.
  5. Стяжка.
  6. Выравнивающий слой.
  7. Чистовое покрытие.

Пирог пола по грунту

Таблица 1. Изготовление пола первого этажа по грунту путем заливки бетонной стяжки

Изображение Описание

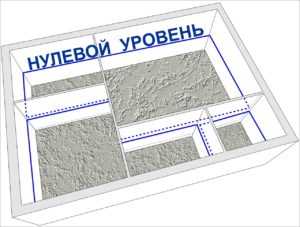

Выполняют разметку помещения, определяя верхнюю точки кладки. Для того чтобы задать необходимую высоту бетонной конструкции пола, необходимо определить нулевой уровень. Для этого вверх от нижнего края дверного проема отступают 1 м и соединяют линией аналогичные точки, перенесенные на другие стены. От полученной линии вниз отступают на 1 м, ставят метку и вычерчивают параллельную верхней линию, которая и будет нулевым уровнем.
При подготовке грунта удаляют строительный мусор. Снимают верхний слой согласно разметке на толщину бетонного пола.

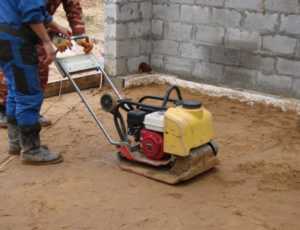

Затем приступают трамбовке и выравниванию поверхности, используя виброплиту – специальный инструмент для уплотнения почвы. В результате должно получить с ровное и плотное основание, не оставляющее следов от хождения по нему.

Выполняют засыпку гравия слоем от 5 до 10 см, проливают водой и трамбуют. Ориентиром для получения равномерного слоя подсыпки могут служить колышки, установленные по уровню.

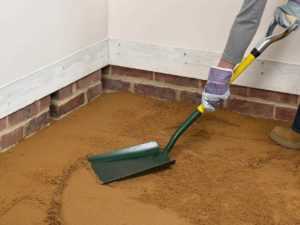

Следующий слой – песчаный, составляет 10 см в толщину. Также тщательно утрамбовывается.

После этого засыпаем и уплотняем щебень и еще один слой песка, который тщательно трамбуют и выравнивают таким образом, чтобы на поверхности не торчали острые грани элементов щебеночной подсыпки.

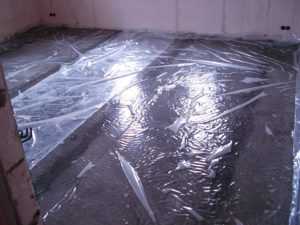

Поверх песка укладывают плотный полиэтилен, формируя гидроизоляционный слой. Края полотен заводят на стены, укладку производят внахлест на 15 см, стыки проклеивают скотчем.

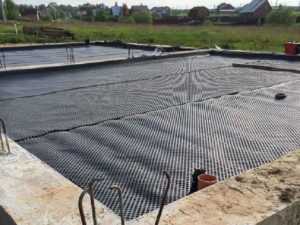

Вместо пленки можно использовать специальную гидроизоляционную мембрану.

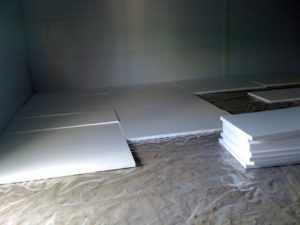

На следующем этапе укладывают утеплитель в соответствии с технологическими особенностями материала. Чаще это плитный или насыпной материал.
Конструкция пола укладывается плавающим методом, поэтому по периметру помещения прокладывают демпферную подушку (ленту) из нарезанного утеплителя.

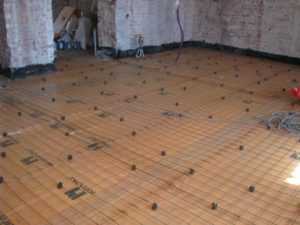

Многослойную конструкцию пола обязательно армируют при помощи металлической или ПВХ сетки с ячейками 10 х 10, 15 х 15 или 20 х 20 см в зависимости от предстоящей нагрузки.

Сетка должна располагаться над утеплителем на расстоянии в 2-3 см, для этого используют специальные опоры. При использовании ПВХ сетки, ее натягивают на зафиксированные колышки.

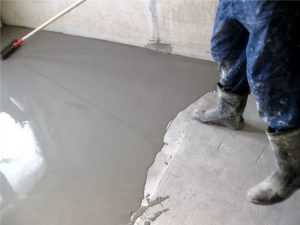

Готовят раствор и заливают стяжку традиционным методом по заранее установленным маякам, растягивая смесь при помощи правила. Работу начинают от дальнего угла.
Стяжку оставляют высыхать, накрыв пленкой, в течение 28- 30 дней.
После высыхания стяжки необходимо оценить ее ровность и в зависимости от чистового материала принимают решение о дополнительном выравнивании при помощи специальных составов или методом шлифовки.

Пол по грунту: сухая стяжка

Преимущества сухой стяжки заключаются в том, что процесс ее укладки не требует длительного времени на высыхание. Чистовое покрытие можно укладывать уже на следующий день.

Сухая стяжка – довольно интересный и доступный вариант создания ровного пола в квартире. Она не оказывает чрезмерной нагрузки на перекрытия, а сделать ее можно самостоятельно. Как сделать сухую стяжку пола? Подробно в специальной статье.

Первые этапы по подготовке: устройству подушки и черновой стяжки выполняются как в ранее описанном случае. Далее технология отличается.

По черновой стяжке застилают пленочный гидроизоляционный слой и устанавливают маяки, используя для этого металлические профили для работы с ГКЛ, зафиксированные на саморезы.

Инструменты для устройства сухой стяжки пола

Между маяками засыпают и трамбуют керамзит или другую подсыпку, специально предназначенную для этих целей. Равномерный слой формируют при помощи правила и выполняют трамбовку материала.

Керамзитовая подсыпка

Сверху на ровный слой засыпки укладывают гипсоволокнистые плиты, проклеивая места стыков клеевым составом. При этом стыки каждого ряда не должны совпадать. Дополнительно выполняют фиксацию на саморезы.

Обратите внимание! Укладка сухой стяжки выполняется плавающим методом, поэтому по периметру помещения фиксируют демпферную ленту.

Укладка гипсоволокнистых плит

Устройство пола на лагах

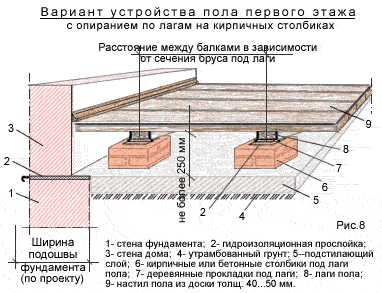

Деревянные полы на столбах по грунту – еще один распространенный способ устройства конструкции пола при ленточном фундаменте. Монтаж происходит следующим образом.

Укладка на лагах

Сначала выполняется подготовка грунта – выравнивание и трамбовка. Затем насыпают щебеночный слой толщиной 5 см. Щебень необходимо утрамбовать и пролить битумом.

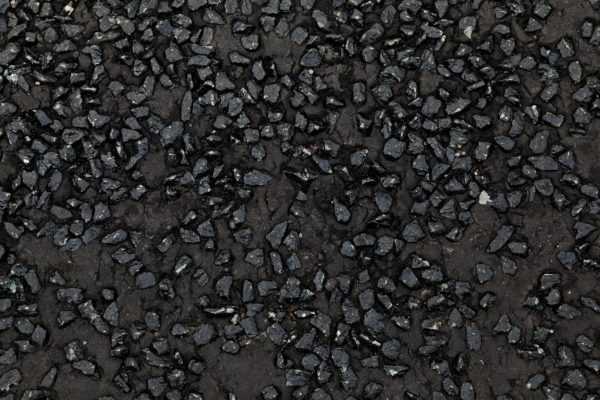

За счет проливки битумом щебеночная подсыпка становится монолитной

С шагом 80 см размечают место расположения кирпичных столбов под лаги. Устанавливают столбики из кирпича одинаковой высоты. При необходимости сверху выравнивают раствором, чтобы вывести в одну плоскость.

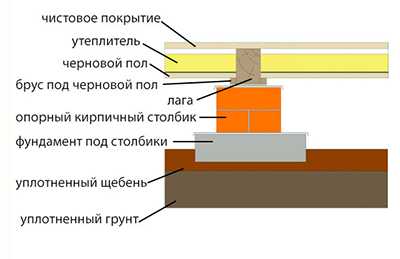

Основные элементы конструкции пола

Сверху на каждый столбик укладывают рубероид, который выполняют функцию гидроизолятора. Затем укладывают балки. Независимая конструкция получается за счет того, что балке не крепятся к стенам. Снизу доски подбивают досками, для укладки утеплителя. Сначала стелют слой пароизоляции, а затем минеральную вату.

Черновой пол с утеплителем

На утеплитель укладывают слой пароизоляции и шпунтованную доску, которая может служить как основой под декоративное покрытие, так и самостоятельным чистовым слоем. Также по декоративный материал можно использовать толстую влагостойкую фанеру или ОСБ плиты.

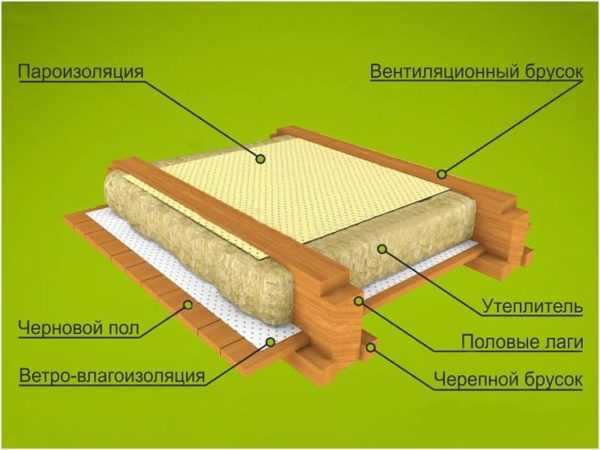

Конструкция деревянного пола – основные элементы

Какие нюансы учесть при устройстве пола по грунту

Независимо от того, какая технология устройства пола выбрана, учесть потребуется следующие нюансы:

  1. На этапе подготовки основания удаляют плодородный слой почвы, удаляют корни, так как этот слой для трамбовки непригоден.
  2. Гидроизоляционную мембрану или пленку укладывают в два слоя, перпендикулярных друг ругу.
  3. Помимо гидроизоляционных свойств, пленка или мембрана должны быть устойчивыми к водяному пару.
  4. Гидроизоляция обязательно должна быть заведена на стены на высоту не менее 15 см.
  5. Обязательно предусмотреть демпферный слой по периметру помещения – это убережет стяжку от растрескивания и продлит срок ее службы.

Пол по грунту

Видео — Устройство пола в доме из газобетона

Основание: монолитная жб плита

К основным преимуществам монолитного плитного фундамента можно отнести следующее:

  1. Это наиболее надежный тип основания, который может использоваться практически на всех видах почв. Формирование бетонной плиты осуществляется поверх подушки из щебня и песка.
  2. Устройство такого основание не связано со сложной подготовкой – потребуется только расчистить площадку и удалить плодородный слой почвы.
  3. Технология заливки плиты предельно проста и не требует особых навыков.
  4. Такое основание способно выдерживать серьезные нагрузки.
  5. За счет наличия армирующего элемента в плите нагрузка от пучения грунта, а также от веса строения по основанию распределяется равномерно.
  6. По сравнению с другими типами фундаментов, устройство плитного основания не настолько трудозатратно.

Плитный бетонный фундамент

Из недостатков отмечают отсутствие подвального помещения и высокую стоимость, связанную с большим объемом бетонного раствора.

После устройства на поверхности монолитной плиты черновой стяжки, выбирают материал для устройства пола. Есть два варианта – выполнить чистовую утепленную стяжку, смонтировать стяжку с системой «теплый пол» или выбрать деревянный пол. Стоит отметить, что стяжка может быть не только традиционной, но и полусухой или сухой.

Как правильно сделать теплый пол? Этот процесс во многом будет зависеть от того, какой тип системы был выбран для монтажа. Монтаж не так сложен, каким кажется, но дело это довольно хлопотное. Более подробно о том, как установить теплый пол читайте в специальной статье.

Монолитная плита фундамента

Пол по лагам

Конструкция деревянного пола на монолитной ЖБ плите

Для крепления дощатого настила используют лаги, которые фиксируют на расстоянии, равном ширине утеплителя – обычно это 60 см. Сначала по всей поверхности плиты укладывают пленочный слой гидроизоляции или применяют обмазочную технику нанесения. Также можно использовать рубероид, пергамин или мембрану.

Обмазочная гидроизоляция плиты

Для повышения теплосбережения настилают фольгированный вспененный полиэтилен фольгой верх.

Фольгированный полиэтилен

Важным этапом является установка лаг – они обязательно должны быть выставлены в уровень и надежно зафиксированы. Это обеспечит качество деревянного настила и срок его службы. Лаги можно регулировать при помощи деревянных или фанерных клиньев или подкладок на кирпичных или деревянных столбиках. Как советуют опытные мастера, лаги должны быть закреплены к основанию сквозь регулирующие подкладки.

Фиксация лаг

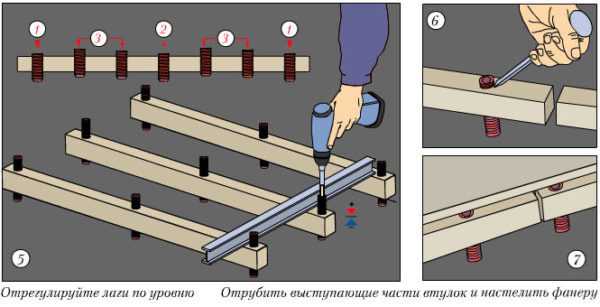

Можно выбрать более современный способ фиксации – регулируемые лаги.

Регулируемые лаги

Между лагами укладывают теплоизоляционный материал. Можно использовать минералловатные плиты или рулонный аналог, пенопласт или пенополистирол, насыпной теплоизолятор – керамзит. Главное условие заключается в том, что материал должен плотно прилегать к лагам, не образуя зазоры. Чтобы это обеспечить, надо заранее продумать ширину между лагами, она может быть на 1-2 мм меньше ширины утеплителя, чтобы он был максимально плотно уложен. Помимо этого, на этапе укладки утеплителя, при необходимости, внутри конструкции прокладывают коммуникации.

Коммуникации внутри конструкции деревянного пола

Сверху на теплоизоляционный слой укладывают пароизоляционную пленку или полиэтилен. Полотна укладывают внахлест не менее чем на 15 см, стыки проклеивают скотчем.

Укладка пароизоляции на утеплитель

Если есть желание, чтобы в доме был деревянный пол, то на следующем этапе производят монтаж настила из шпунтованной доски. Преимущества такого покрытия заключается не только в его натуральности и природной красоте, но и в долговечности, возможности многократного обновления декоративного слоя. При желании впоследствии дощатый настил может стать основанием для других декоративных покрытий – ламината, дерева, плитки.

Хотите знать, какие инструменты помогут вам положить ламинат быстро и с минимальными трудозатратами? Читайте статью «Инструменты для укладки ламината».

Шпунтованная доска

Если предполагается укладка иных декоративных покрытий, то основанием для них может быть настил из фанеры или ОСП плит. Влагостойкую фанеру укладывают в два слоя с разбежкой швов, фиксируют на клей и саморезы. Стыки между листами шпаклюют, а настил перед укладкой декоративного покрытия подвергают шлифовке и очистке древесной пыли и других загрязнений при помощи пылесоса.

Настил из фанеры

Выбор древесины

К древесине, которая используется для изготовления деревянного пола, применяются следующие требования:

  1. Материал не должен быть сырым, максимально значение влажности составляет 12%.
  2. Доски должны иметь правильную геометрическую форму, без изгибов и трещин.
  3. Древесина должна пройти специальную обработку защитными веществами — антиперенами и антисептиками.
  4. Для устройства пола выбирают твердые породы древесины – сосну, лиственницу, кедр, дуб, ясень.
  5. Толщина доски выбирается в зависимости от расстояния между лагами и предстоящей нагрузки.

От качества древесины зависит долговечность деревянного пола

Устройство теплой стяжки по бетонному основанию

Таблица 2. Процесс устройства традиционной стяжки по утеплителю

ИллюстрацияОписание
Первый этап – подготовительный. Если имеется старое покрытие, то его удаляют до монолитного основания. При визуальном осмотре принимают решение о необходимости удаления отслаивающихся участков бетонного монолита. Иногда достаточно произвести шлифовку бетона – главное, чтобы основание было ровным, без углублений или наростов.
С поверхности основания удаляют все загрязнения и пыль, сначала щеткой, затем промышленным пылесосом.
При наличии трещин и углублений – производят их заделку раствором или монтажной пеной.
Следующий этап предусматривает тщательную обработку бетонного основания грунтовкой. Состав упрочнит бетонную поверхность и предотвратит образование пыли на ее поверхности. Грунт наносят несколько раз, после полного высыхания каждого слоя.
Загрунтовать потребуется стены по периметру помещения на высоту 10 — 15 см и стык между полом и стеной.
Ровность основания проверяют при помощи строительного уровня и при необходимости выравнивают специальными наливными составами.
На следующем этапе производят гидроизоляцию основания при помощи рулонного материала, который заводят на стены. Полотна, уложенные внахлест, обязательно проклеивают скотчем. Либо применяют обмазочный метод гидроизоляции.
По периметру помещения фиксируют демпферную ленту. Желательно приобретать готовый материал соответствующей ширины – лента должна быть выше стяжки на 5 мм.
На следующем этапе плотно укладывают утеплитель. Застилают его пленкой и фиксируют армирующую сетку так, чтобы она располагалась над утеплителем на расстоянии 3 мм. Для этого используют специальные пластиковые опоры.
Заливают стяжку и оставляют высыхать в течение 28 дней.

Когда стяжка высохнет, ее шлифуют и при необходимости, выравнивают наливными составами. После этого можно приступать к укладке чистового покрытия.

Электрический теплый пол в полусухой стяжке

Для повышения комфортности проживания в доме с бетонным основанием производят его утепление. В качестве примера можно рассмотреть устройство кабельного отопления в стяжке, выполненной полусухим методом.

Таблица 3. Устройство кабельного отопления в стяжке, выполненной полусухим методом

ИллюстрацияОписание
При укладке утеплителя на бетонное основание, по которому проложены коммуникации, в нижней части плит вырезают паз, в котором будет располагаться труба.
Под утеплитель выполняют песчаную подсыпку с добавлением цемента.
По цементно-песчаной смеси укладывают плиты утеплителя.
Поверх утеплителя настилают полиэтилен и фиксируют армирующую сетку.
Полусухая смесь для стяжки готовится непосредственно в помещении, где происходит ее укладка. Замес производят на временном настиле из фанеры. Необходимо количество цемента высыпают горкой и делают в центре углубление.
С учетом рекомендованных пропорций добавляют воду.
Раствор замешивают при помощи лопат, постепенно добавляя воду.
Результатом должна быть влажная смесь, из которой можно слепить комок.
Готовый раствор накидывают поверх утеплителя.
Сетку приподнимают, чтобы под нее распределилась полусухая смесь, а сама она оказалась на некотором расстоянии от утеплителя.
Поверхность пола необходимо утрамбовать ногами, а потом выровнять при помощи специального ручного катка.
Укладывают нагревательный кабель. Предварительно необходимо сделать расчеты, чтобы иметь представление о схеме укладки и расстоянии между греющими элементами.
Фиксация кабеля осуществляется к армирующей сетке.
В центре петли, между нагревательными элементами укладывают датчик терморегулятора, поместив его предварительно в гофрированную трубку.
После монтажа электрокабеля пол засыпают оставшейся полусухой смесью на расчетную высоту.
Поверхность трамбуют.
На поверхности стены заранее должна быть нанесена разметка, обозначающая высоту стяжки – на нее ориентируются при выравнивании слоя.
Выравнивание стяжки осуществляют при помощи правила.
Когда стяжка растянут правилом, приступают к ее выравниванию при помощи строительной терки. Работу выполняют в специальной обуви.
Затем при помощи затирочной машины поверхности придают идеальную гладкость.
При помощи строительного уровня выполняют контроль ровности поверхности и оставляют стяжку высыхать.
Демпферную ленту срезают через сутки.
Для упрочнения стяжки ее сбрызгивают водой.

Высыхать полусухая стяжка будет в течение 14 – 20 суток. Укладка ламината, паркетной доски, линолеума осуществляется после полного высыхания стяжки по гидроизоляционному слою и подложке.

Современные виды линолеума отличаются не только улучшенными эксплуатационными свойствами, но и дизайном: это всевозможные расцветки, узоры, имитация природных и искусственных материалов. Как выбрать линолеум, чтобы он служил долго и надежно и на что следует обращать внимание при покупке? Читайте в специальной статье.

pol-exp.com

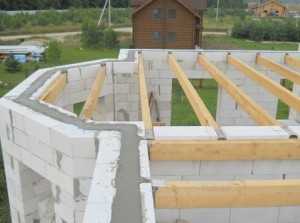

Перекрытие первого этажа в доме из газобетона, межэтажное

В современном строительстве часто применяется такой легкий и, в то же время, прочный материал, как газобетон. Представляет он собой бетонную смесь, в которую «подмешали» пузырьки воздуха. В результате этой интересной технологии получается надежный, прочный, недорогой и легкий материал, из которого можно строить жилые дома и любые другие здания.

Многих интересует газобетон как строительный материал из-за его неоспоримых преимуществ, и в то же время возникает масса вопросов, касающихся технологии строительства. Так, одним из наиболее часто встречающихся вопросов, является проблема межэтажных перекрытий в зданиях из газобетона.

Эти перекрытия могут быть сделаны из разных материалов — обсудим подробнее данный вопрос в статье. Также мы установим, какой из материалов наилучшим образом подойдет для выполнения функции перекрытий в газобетонном доме.

Особенности перекрытий

В доме из газобетона, как, впрочем, и в любом другом, обязательно должны быть межэтажные перекрытия, выполняющие функцию поддержки, разделения и скрепления строительных конструкций.

Все известные на сегодня перекрытия можно условно разделить на монолитные и сборные. Первые, как понятно, изготовлены из единого куска материала, вторые собираются из отдельных деталей. В результате сборные конструкции получаются намного более легкими, и чаще всего в доме из газобетона (тоже достаточно легкого материала) используются именно они.

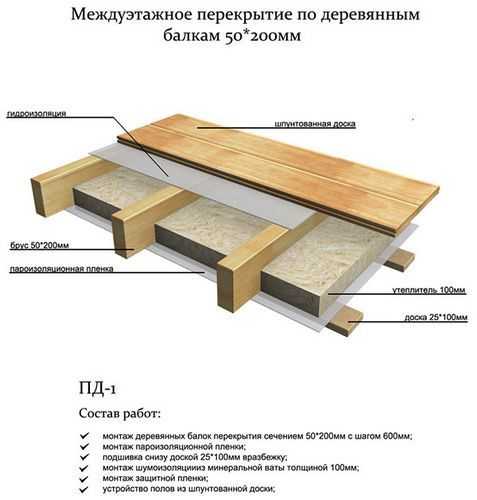

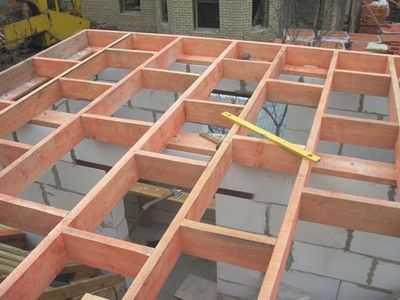

В качестве материала для межэтажных перекрытий здания из газобетона наилучшим образом подходят деревянные.

Варианты из металла и железобетона тоже подходят, но получаются такие перекрытия более массивными и тяжелыми, увеличивая нагрузку на фундамент. Ниже расскажем подробнее обо всех нюансах. А вот как выглядят проекты домов из газобетона со вторым светом, и на что следует обращать своё внимание при строительстве данного дома, поможет понять данная статья.

На видео – возможный из вариантов перекрытия:

Требования

Какими должны быть межэтажные перекрытия в доме из газобетона, чтобы полностью соответствовать современным строительным нормам.

  • Перекрытия должны быть выбраны с учетом их тяжести, а также этажности дома.
  • Обязательно элементы должны быть прочными и жесткими, чтобы выполнять свои несущие функции.
  • Перекрытия в здании из газобетона должны обладать звукоизолирующими качествами. Кроме того, данные элементы должны быть пожаробезопасны.

Виды перекрытий

Рассмотрим все разновидности межэтажных перекрытий, которые могут использоваться в домах из газобетона.

Монолитные плиты

Этот вид перекрытий отличается массивностью, тяжелым весом, и имеет максимальные несущие способности, очень надежен. Большой плюс монолитных плит в том, что они могут быть установлены в пролетах любого размера, а также им можно придавать необходимую форму: круглую, полукруглую, любую другую.

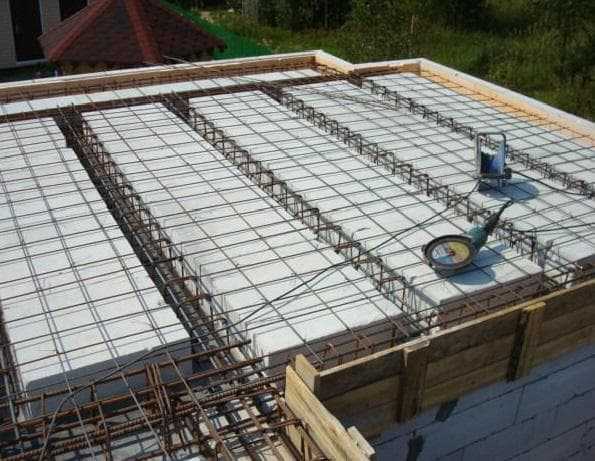

Монолитные плиты перекрытия

Для установки таких перекрытий не требуется крупная дорогостоящая строительная техника. Но при этом сам монтаж элементов достаточно трудоемкий и долгий. Процесс подразумевает множество этапов: монтаж опалубки, установку каркаса, приготовление самого бетона и последующая его заливка, тщательное наблюдение за бетоном, пока он стынет.

Немаловажным является и то, что при изготовлении монолитных плит для перекрытий необходимо точно и строго соблюдать технологию приготовления бетонной смеси. Любая ошибка в расчетах может угрожать всему зданию потерей прочности и несущих свойств.

Минус и в том, что приготовление бетонного раствора — процесс грязный, трудоемкий, и требующий значительных затрат физических сил. Необходима также вода в большом объеме, а на некоторых строительных участках ее просто неоткуда взять. Монолитные плиты, кроме того, значительно увеличивают тяжесть всего здания, чем создают дополнительную нагрузку на стены и фундамент. А вот как выглядит дом из газобетона с гаражом, и как его можно построить. очень подробно изложено в данной статье.

Сборные конструкции

Для перекрытий этого вида используются готовые элементы из металла, газобетона, бруса, круглых бревен.

Сборное перекрытие

Железобетонные плиты

В данном случае используются плиты, имеющие многочисленные пустоты внутри. Производят данные элементы из бетона: легкого, тяжелого или плотного, дополняя этот хрупкий по сути материал тяжелой металлической арматурой.

Перекрытия отличаются уникальной прочностью, очень долговечны и надежны. Кроме того, они обладают звукоизолирующими свойствами, что тоже немаловажно. Железобетонные конструкции не боятся пожара, и не портятся от воды.

Железобетонные плиты

Перекрытия из подобных плит часто используются в жилищном газобетонном строительстве, и рекомендуются в тех случаях, когда лестничные пролеты достигают от четырех до шести метров в высоту. Подобные перекрытия устанавливаются в короткие сроки, что тоже достаточно важно, особенно когда время, отведенное на строительство, ограничено.

Это один из наиболее экономичных способов выполнения перекрытий, за что он особенно ценится строителями и подрядчиками. К минусам можно отнести значительный вес конструкций, необходимость использования специальной техники (подъемного крана), есть также и ограничения по размерам пролетов.

Минус также в том, что формой железобетонные конструкции могут быть только прямоугольные. Поэтому нет возможность использовать их для закругленных пролетов и имеющих неправильную форму. А ведь современное жилищное строительство очень часто использует необычные архитектурные решения.

Для того, чтобы подвезти массивные плиты к дому, необходима хорошая дорога: свободная и широкая, подъездные пути должны быть расчищены. Не всегда это возможно, к сожалению. Также будет интеерсно посмотреть на возможные проект дома из газобетона 8х8 с мансардой.

А вот как выглядит проект дома из газобетона с плоской крышей, можно увидеть на фото в данной статье.

Как правильно сделать свайно ростверковый фундамент под газобетон, и как это сделать своими руками, указано в данной статье.

Как выглядит ленточный монолитный фундамент для дома из газобетона, и как его можно построить, очень подробно изложено в данной статье: https://2gazon.ru/postroiki/zhilye/fundament/kakoj-vybrat-dlya-doma-iz-gazobetona.html

Возможно вам также будет интеерсно узнать о том, какие проекты одноэтажных домов из газобетона существуют, и как правильно сделать выбор.

Деревянные

Для первого этажа зданий из газобетона деревянные перекрытия подходят наилучшим образом. В качестве материала могут использоваться бревна или клееный брус. Устанавливаются такие перекрытия достаточно легко, и при этом имеют небольшой вес. Дерево может применяться для пролетов различной формы, не слишком утяжеляет готовое здание.

Для того чтобы установить деревянные элементы перекрытий можно воспользоваться простыми лебедками и несложными ручными инструментами.

Деревянное перекрытие

Древесина в продаже имеется любых видов, сортов, различается по стоимости, прочности, толщине. Все это дает возможность подобрать наиболее подходящий вид дерева для каждого конкретного здания из газобетона.

Данный вариант привлекателен своей дешевизной, которая обоснована недорогой ценой самого дерева, отсутствием необходимости в дорогостоящей спецтехнике и найме дополнительных рабочих рук. Однако, необходимо знать, что несущая способность деревянных перекрытий в два раза меньше, нежели железобетонных. Минус также в горючести дерева и необходимости обработки его антисептиком. А вот как будет выглядеть устройство перекрытия первого этажа на ленточном фундаменте, можно увидеть на фото в статье.

Металлические

Балки из металла применяются в строительстве газобетонных домов тоже достаточно часто. Их преимущество в простоте монтажа, относительной легкости и при этом, прочности. Кроме того, стоимость металлических конструкций не самая высокая, а места они занимают немного, компактны.

Металлическое перекрытие

Возможно применение металлических элементов и в качестве усиления для уже имеющихся перекрытий из другого материала. Это идеальный вариант в случая строительства дома в сейсмоопасной зоне.

Такие элементы обязательно должны быть обработаны антикоррозийным составом. Всем известно, как способна ржавчина разрушить со временем даже самые прочные стальные конструкции.

Минус в том, что применять металлические балки для перекрытий разрешено только в двухэтажных домах. К тому же данные конструкции менее долговечны, чем железобетонные.

Рекомендации

Несколько полезных советов по выбору и установке перекрытий в доме из газобетона.

Имейте в виду, что в газобетонном здании на первом этаже между элементами перекрытия и стеной обязательно должна быть проложена гидроизоляция. Это необходимо, чтобы исключить вероятность отсыревания деревянных и коррозии металлических несущих конструкций от внешней влаги. Металлические элементы и деревянные при этом монтируются аналогичным способом.

Опытные специалисты утверждают, что в домах из газобетона могут быть установлены любые из перечисленных видов перекрытий: при условии точного расчета несущей нагрузки на стены и фундамент. А вот как сделать фундамент для пристройки к дому, поможет понять информация из статьи. Самым простым вариантом будет выбор деревянных конструкций, а также железобетонных. Эти способы и дешевые, и не приведут к ощутимой нагрузке на основание дома и его стены. Но под любой из выбранных видов необходимо сделать армирующий пояс, который усилит несущие свойства всей конструкции.

На видео – рекомендации по выбору перекрытия первого этажа в доме из газобетона:

Мы рассмотрели особенности межэтажных перекрытий для зданий из газобетона. Как вы видите, наилучшим образом в данном случае подходит деревянный вариант. Перекрытия из дерева и легкие, и функциональные, и надежные при этом.

К тому же данный материал отличается натуральным происхождением и экологичностью. Но в любом случае вы имеете возможность выбирать из других вариантов, чтобы обеспечить свой дом из газобетона наиболее надежными и прочными несущими конструкциями.

2gazon.ru

Межэтажное перекрытие в доме из газобетона | Материалы



межэтажное перекрытие в доме из газобетона

Междуэтажные перекрытия в доме из газобетона своими руками

Межэтажные перекрытия для дома из газобетона – это горизонтальные ограждающие конструкции, созданные для разделения этажей, таким образом, чтобы выдерживать влияние временных и длительных нагрузок, которые создают люди, полы, перегородки, мебель, и различного рода оборудование.

При помощи перекрытий, происходит распределение всего веса предметов, которые располагаются поверх него, к вертикальным несущим элементам конструкции (стенам или колоннам). Если посмотреть с архитектуры стороны, при помощи перекрытий происходит раздел внутреннего объема постройки на несколько отдельных объемно-планировочных элементов. Выполняется разграничение зон по вертикали, при помощи разделения их на отдельные этажи.

В современных постройках выполнение межэтажных перекрытий может быть совершенно разным. Перекрытие может различаться по типу и материалу, которой используется для его создания.

На это влияют такие факторы как величина пролета, вертикальная нагрузка, этажность и сейсмичность стройплощадки.

Наиболее распространенными типами перекрытий, используемых в постройках из газобетона являются следующие:

Плитное перекрытие из газобетона

Является сборным перекрытием, основные элементы которого – это газобетонные полнотелые плиты. Это монолитные гладкие или ребристые плиты (имеющие съемную или несъемную опалубку). Желательно использовать на пролетах до 3-х метров. После установки плит пространство между ними армируется и заливается бетоном марки М300.

Сборно-монолитное

Состоит из сборных балок, опалубки и арматуры. После установки блоков пространство между ними армируется и заливается бетоном марки М300.

Монолитное перекрытие из пенобетона

Монолитное перекрытие из пенобетона на несъемной опалубке состоит из основания (профлиста) арматурного каркаса и пенобетона. Пенобетон заливается из специального миксера и стоит в среднем на 40% дороже бетона.

Преимущества такого перекрытия заключается в большом размере между пролетов, хорошей теплоизоляцией и недорогой стоимостью.

Перекрытия, описанные выше, повсеместно используются в строительстве, однако, они не являются универсальными. К примеру, те перекрытия которые отлично подходят для многоэтажных построек, совсем не годятся для коттеджей, и на оборот.

Видео: межэтажные перекрытия в доме из газобетона

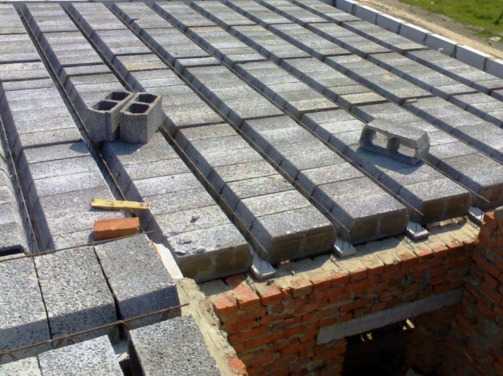

Бывает, что используют и часторебристое сборное перекрытие. Монтаж последнего, показан на видео, расположенном ниже.

Междуэтажное перекрытие деревянными балками по газобетону

Комментарии

4 года назад

tanya (эксперт Builderclub)

Вы ранее, в вопросе Утепление трехслойной стены газобетон-минеральная вата-облицовочный кирпич, Житомир. планировали стену делать трехслойной, а именно: газобетон 200 мм, минвата, 1/2 силикатный полнотелый или керамический пустотелый облицовочный кирпич. Такая стена у Вас будет, или просто газобетон 200 мм? Просто если стена многослойная, то армопояс нужен однозначно, причем не просто пару рядов кирпича, а нормальный монолитный пояс из армированного бетона. Если же стена будет однослойная (только газобетон), тогда напишите — посоветуемся.

4 года назад

tanya (эксперт Builderclub)

Армопояс, действительно, нужен там и там.

По стенам первого этажа (под балки перекрытия) он будет следующий: высота минимум 20 см, ширина такая, чтобы пояс заходит минимум на 5 см облицовочного кирпича. Армирование: 4 стержнями продольной арматуры 12 мм, уложенных в 2 ряда (по 2 стержня в каждом ряду), связанных поперечной арматурой (хомутами) 8 мм с шагом 30 см. Отступ арматуры от края бетона — 5 см.

Армопояс

Если в качестве утеплителя у Вас будет минеральная вата, то между ней и облицовочным кирпичем должен быть вентиляционный зазор — 2-4 см. Утеплитель и воздушный зазор нужно закрыть фанерой, доской или кусочком пенопласта/эппс для того чтобы туда не затекло бетонное молочко в процессе бетонирования монолитного пояса.

В качестве утеплителя лучше всего применить ЭППС, так как больше 20 мм утеплителя у нас не поместится, а пенопласт при такой толщине довольно хрупкий. Но если все-таки будете применять пенопласт, то плотность должна быть не меньше 25 кг/м 3. Такое утепление армопояса самое оптимальное в плане прочности, тепла и эстетики.

Для того чтобы монолитный пояс скрыть снаружи, его нужно делать не на всю ширину стены, а оставить 4-5 см для облицовки заранее подготовленными кусочками облицовочного кирпича. Высота монолитного пояса может быть на пару сантиметров больше или меньше, но желательно кратно высоте кирпича для того, чтобы не пришлось потом снаружи использовать половинки кирпича (когда будете зашивать монолитный пояс).

Наружную и внутреннюю стенки нужно связывать металлической кладочной сеткой (ячейка 50х50 мм) через каждые 4-5 рядов. Или же применить гибкие связи, типа Гален . О них подробнее можно прочесть в коментарии к вопросу Облицовка фасада дома из газобетона .

Перед укладкой мауэрлата армопояс очень желательно тоже сделать. По размерам и армированию он будет такой же. Вот только замкнутым (по всем наружным стенам) его получится сделать если у Вас крыша будет 4-скатная. А если 2-скатная и фронтоны будут с окнами, то пояса будут только под мауэрлатом. О том, как сделать такой армопояс очень подробно описано в вопросе Крепление мауэрлата в мансардном доме .

Спрашивайте, если останутся еще вопросы.

Основные моменты, которые следует учитывать при строительстве дома из газобетона

Отличительной особенностью домов построенных из газобетонных блоков является малый вес, позволяющий немного сэкономить на фундаменте, и хорошие теплоизоляционные характеристики, благодаря которым при достаточной толщине стен можно обойтись без дополнительного утепления. Но, как и у всех других материалов стен, у газоблочной кладки есть свои нюансы.

Если вы решили строить дом из газобетона рекомендуем ознакомиться с нюансами и тонкостями устройства фундамента, возведения стен, перекрытий, облицовки и отделки дома из газоблока.

Фундаменты. Почему весной стены трещат?

Малый вес дома из газоблоков может помочь сэкономить на ширине фундаментов, но и только! Заглубление фундамента, его армирование должно быть выполнено по всем правилам.

Наиболее распространённая проблема, связанная с фундаментами, появление трещин в стенах после первой же зимы. Часто можно встретить ошибочное мнение, что трещины появляются из-за малого веса блоков, в результате чего дом как бы «всплывает». Ещё более ошибочной является рекомендация обязательно заливать под такие дома фундаментную плиту. В условиях морозного пучения силы пучения будут тем больше, чем больше площадь контакта грунта с подземной частью здания. При значительном поднятии уровня грунтовых вод архимедова сила будет пропорциональна объёму погруженной в грунт части здания. В обоих случаях плитный фундамент ничем не поможет.

Главным нюансом возведения фундамента  под строительство дома из газоблока является его утепление. Правильно армированный, достаточно заглублённый фундамент – это ещё не гарантия отсутствия трещин в стенах после первой же зимы. Особенно при наличии подвала.

Рассмотрим реальный случай на конкретном примере.

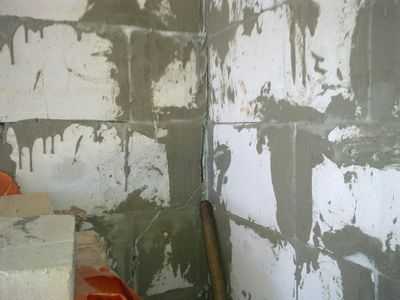

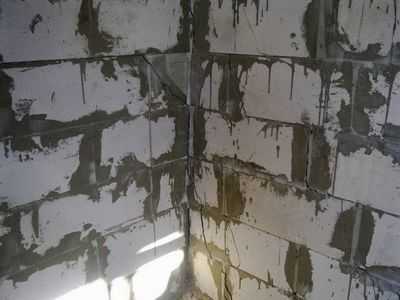

Трещины в углу здания невысоко от пола.

Трещины в углу здания уровня потолка первого этажа.

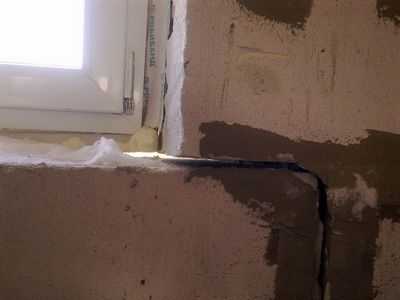

Трещина в углу здания — середина этажа.

Стены возведены из качественного газоблока. Фундамент ленточный, армированный. Имеется подвал. До наступления холодов дом был накрыт кровлей, окна и двери установлены.

Причинами появления трещин явились следующие факторы:
  • Строительство выполнено на морозопучинистых грунтах. Несмотря на достаточную глубину заложения фундаментов (ниже глубины промерзания) из-за отсутствия отопления через подвальное пространство произошло промерзание дома «насквозь». Наружный контур, очевидно, промерзал с иной скоростью, чем внутреннее пространство. В результате чего неравномерное пучение создало опасные внутренние напряжения в стенах.
  • В газоблочной кладке не было предусмотрено армирование.
  • Монолитный пояс под перекрытие железобетонынми плитами не опоясывает здание по периметру. Монолитный железобетон залит только в местах опирания плит, из-за чего не выполняет функцию пояса.

Как видно из вышеприведенного списка факторов, крайне не желательно оставлять недавно построенный дом на зиму без утепления или отопления. Граничная глубина промерзания грунтов обусловлена наличием расплавленной магмы в центре Земного шара. Верхний (промерзающий) слой грунта является своего рода рубашкой, глубже которой холод не может проникнуть из-за наличия тепла в центре планеты. Выборка грунта под подвал открывает путь промерзанию на ещё большую глубину.

Метод решения этой проблемы очевиден – при не введении в эксплуатацию здания до наступления холодов, фундамент (особенно подвальную его часть) необходимо тщательно утеплить. Это критически важно для пучинистых грунтов. Утепление можно выполнить засыпкой керамзитовым гравием или доменным шлаком, расстелить минераловатные маты или солому и т.д. Крайне не желательно выполнять обратную засыпку пазух котлована (траншей) обычным грунтом. Предпочтение стоит отдать не только не пучинистым материалам, но и более тёплым.

Идеально подойдёт перлитовый песок. При отсутствии возможности его закупить, можно ограничиться обычным. В этом случае будет полностью исключено негативное пучинистое воздействие на подземную часть цокольных стен.

Появление трещин не зимой, в «разгар» морозов, а именно весной, связано с достаточно высокой стабильностью грунта в мёрзлом состоянии. Во время оттаивания происходит обратное уплотнение грунта, формирующее усадку. Результат этих процессов приведён на выше расположенных фотографиях.

Нюансы возведения стен из газоблоков: марка и толщина блоков

Для возведения несущих стен из газобетонных блоков применяют блоки марки D500 и выше. Численный индекс означает объёмный вес в кг/м3. Для внутренних не несущих стен и перегородок допустимо применение марки D400. Низшая марка D300, как правило, применяется в качестве утепления стен из более прочного материала.

При этажности три и выше применяют блоки с маркой не ниже D600.

Толщина стен определяется теплотехническим расчётом. Термическое сопротивление стены определяется суммой коэффициентов сопротивления теплопередаче внутренней и наружной поверхностями стен, а также каждого слоя стены непосредственно.

Рассмотрим теплотехнический расчёт сопротивления теплопередаче стены из блоков D500 толщиной 375мм, утеплённой минераловатной плитой 50мм.

Термическое сопротивление слоя стены теплопередаче определяется делением толщины слоя на коэффициент теплопроводности (см. таблицу).

Теплотехнические характеристики газобетонных блоков.

Очень часто в рекламных буклетах можно встретить значение коэффициента теплопроводности для марки D500, равным 0,1. Это не более чем маркетинговый ход. Данное значение либо намеренно округлено в меньшую сторону, либо просто предоставлено для абсолютно сухого состояния блока. В реальных эксплуатационных условиях теплоизоляционные свойства похуже – их значения приведены в графе расчётных коэффициентов. Буквами «А» и «Б» обозначается зона влажности, соответствующая месту строительства. Для побережий крупных водоёмов принимается зона «Б», для остальных мест, как правило, зона «А». Чем выше водонасыщение материала, тем хуже его теплоизоляционные свойства.

Характеристики других материалов приведены ниже.

Теплотехнические характеристики распространенных строительных материалов.

Сумма коэффициентов сопротивления теплопередаче поверхностями стен (наружной и внутренней) равна 0,158 Вт/мС.

Определяем теплосопротивление для кладки из блоков D500 толщиной 375мм (0,375м) в зоне влажности «Б»:

0,375 / 0,16 = 2,344 Вт/мС

Утепление минераловатной плитой 50мм (0,05м) даст следующие показатели:

0,05 / 0,09 = 0,556 Вт/мС

Общее сопротивление стены теплопередаче составит:

R=0,158 + 2,344 + 0,556 = 3,058 м2/Вт*С

Достаточно ли такого результата? Это зависит от климатической зоны строительства. Определения требуемого значения R выполняется согласно табл. 4 СНиП 23-02-2003. Расчёт относительно громоздкий, проще через любую поисковую систему узнать требуемое значение R для Вашего региона. Чем выше значение этого показателя, тем теплее дом.

Армирование стен из газобетонных блоков

Армирование стен из газобетонных блоков относится к обязательному мероприятию, направленному на снижение вероятности появления трещин в стенах. Ведущие производители газобетонных блоков (например Aeroc) в течение многолетнего опыта выработали общие рекомендации по армированию стен.

Схема армирования в соответствии с рекомендациями Aeroc.

В общем случае армированию подлежат первый ряд, подоконный и надоконный ряды, ряд в уровне мауэрлата и середина фронтонов. Также рекомендуется армировать на 1м область опирания перемычек.

Экономия на армировании стен может закончиться плачевно.

Отсутствие армирования в области оконных проёмов резко увеличивает риск появления трещин.

Армирование выполняется двумя стержнями арматуры диаметром 8-10мм класса А-III (А400) или оцинкованной перфополосой Aeroc сечением не менее 1х15мм. В первом случае потребуется устройство штраб для укладки арматуры.

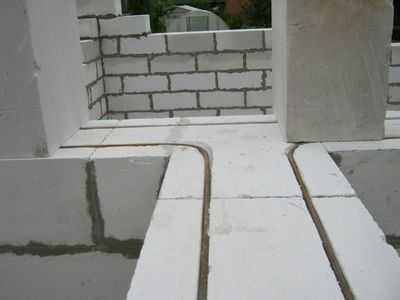

Пример армирования газоблочной кладки арматурными стержнями.

Штрабы выполняются ручными штраберами или электроинструментом (болгаркой, штраборезом, лобзиком, сабельной пилой или даже фрезером).

При армировании перфополосой устройство штраб не требуется.

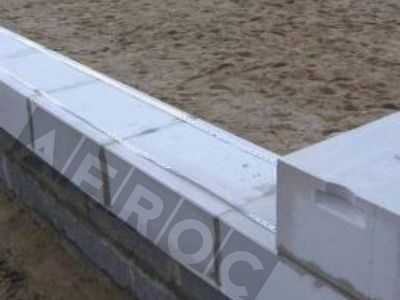

Пример армирования газоблочной перфополосой Aeroc.

Заполнение штраб с арматурными стержнями и кладочных швов с перфополосой выполняется тем же клеем, который применяется для строительства стен.

Какое сделать перекрытие. Нужен ли армопояс?

Для домов со стенами из газобетонных блоков допускается применение всех видов перекрытий: деревянное, облегчённое (например, Teriva ), сборное (из круглопустотных плит), монолитное.

В случае устройства монолитного перекрытия допускается не делать монолитный пояс. Последний обязателен для опирания сборных плит перекрытия.

В случае облегчённого перекрытия монолитный пояс целесообразно выполнить в упрощенном формате. В качестве опалубки устанавливаются два ряда блоков толщиной 100мм на клей таким образом, что бы между ними вдоль стен образовалась полость. В неё устанавливают арматурный каркас, состоящий из четырёх продольных стержней армирования (обычно 10-12мм класса А-III или А400) и поперечных хомутов и заливают бетоном класса В15-В25. Перед заливкой бетона обязательно нужно дать клею высохнуть, иначе есть риск самопроизвольной разопалубки.

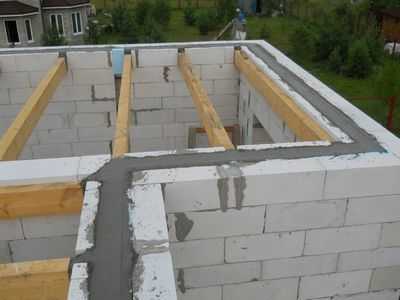

Пример заливки монолитного армопояса.

В холодных регионах целесообразно большее внимание уделить утеплению наружной грани пояса. В этом случае с внешней стороны укладывается ряд блоков. С внутренней – устанавливается опалубка.

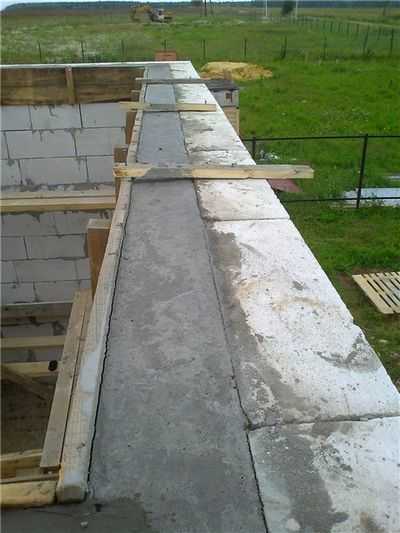

Пример заливки монолитного армопояса для холодных регионов.

При устройстве деревянного перекрытия опирание балок допускается непосредственно на кладку или на деревянную подкладку.

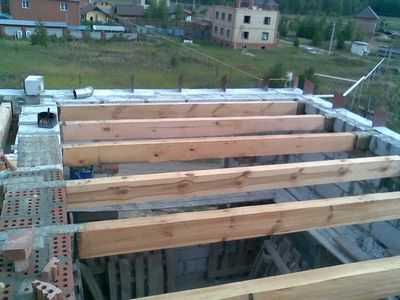

Вариант устройства несущих балок деревянного перекрытия.

Непосредственный контакт деревянных элементов с кладкой должен быть исключен посредством гидроизоляционных материалов.

Деревянное перекрытие, выполняемое, как правило, под чердаком (а не под полноценным этажом) не оказывает больших нагрузок на кладку, поэтому можно обойтись без армопояса, но опорный ряд газоблоков обязательно должен быть армирован.

Отдельно отметим, что укладка одного или нескольких рядов кирпичной кладки хоть и помогает распределить нагрузку от балок или плит перекрытия, но полноценной заменой армопояса не является.

При строительстве дома на просадочных грунтах даже при деревянных перекрытиях отказ от армопояса крайне не желателен .

Облицовка, наружное утепление и внутренняя отделка дома из газобетона

Важным нюансом домов построенных из газобетонных блоков является критическая потребность в свободной паропроницаемости стен. В противном случае газобетонный блок набирает влагу из воздуха (так как обладает высокими абсорбирующими свойствами) и резко теряет свою теплоизоляционную эффективность. Отсюда вытекают требования к облицовке, наружному утеплению, внутренней отделке.

Производители газобетонных блоков настоятельно рекомендуют для наружной отделки стен вентилируемые фасадные системы или облицовку фасадным кирпичом (подойдёт силикатный) с вентилируемым зазором 20-40мм. Вентилирование зазора осуществляется устройством отверстий в нижней и верхней части стены. Площадь отверстий должна составлять 1% от площади стены.

Связь облицовочной кладки со стеной из газобетонных блоков выполняется посредством спиральных гвоздей, обычных оцинкованных гвоздей, не менее 4 штук на квадратный метр забиваемых попарно под углом 45 друг к другу, выпусков перфополосы из кладочных швов.

Крепление вентилируемых фасадных систем выполняется в соответствии с требованиями завода-изготовителя данной системы.

Для наружного утепления стен из газобетонных блоков необходимо применять паропроницаемые утеплители. Хорошо подойдут жесткие или полужесткие минераловатные плиты. Следует отказаться от всех видов пенополистирола, так как его паропроницаемость как минимум в 10 раз хуже минеральной ваты.

К внутренней отделке предъявляются всё те же требования – паропроницаемость. В качестве штукатурок лучше применять легкие гипсовые смеси. С особой осторожностью нужно относиться к акриловым финишным шпаклевкам, вместо них стоит обратить внимание на гипсовые. Для покраски поверхностей предпочтительнее использовать водоэмульсионные, а не акриловые или латексные, краски.

Источники: http://postroyka-dom.com/mezhduetazhnye-perekrytiya-v-dome-iz-gazobetona-svoimi-rukami/, http://www.builderclub.com/vopros-otvet/1254/mezhduetazhnoye-perekrytiye-derevyannymi-balkami-po-gazobetonu, http://rems-info.ru/stroim-dom-iz-gazobetona.html

Комментариев пока нет!

postrojkin.ru

Перекрытия в доме из газобетона: монолитные, деревянные и другие

Перекрытие является важной конструкцией в строительстве зданий и сооружений, которые применяются для перекрытия нижнего этажа. Они выдерживают весомые нагрузки и обладают высокой теплоизоляцией. В перекрытиях учитывают достоинства и недостатки монтажа и эксплуатации, ценовую категорию и экономичность, смотрят на такие свойства, как: прочность, звукоизоляция и огнестойкость устройств. При установке конструкции, придерживаются норм и правил, тогда здание прослужит не один десяток лет.

Что такое перекрытия?

Перекрытием называют горизонтальную составляющую конструкции зданий и сооружений, которая разделяет пролеты и имеет большое значение при строительстве дома. Перекрытия между ярусами, применяемые в газобетонных домах, бывают различных типов и могут состоять из разных материалов. Выбор ограждающей конструкции зависит от нагрузки на ее ось и величины пролета здания. Архитекторы считают перекрытие разделительной линией, которая разграничивает дом на пролеты и отдельные элементы.

Вернуться к оглавлению

Функции перекрытий

Главной функцией перекрытия в доме из газобетона является надежное удерживание допустимых нагрузок, таких как: вес мебели, техники и людей. Также перекрытия нужны для разделения пролетов, создания теплоизоляции и шумовой изоляции, зонирования комнат и равного распределения веса на стены домов.

Вернуться к оглавлению

Технологические нюансы создания перекрытий

Схема сборно-монолитной конструкции.

При строительстве домов из газобетона особое внимание уделяется межэтажным перекрытиям, конструкция которых требует четкой последовательности укладки. При несоблюдении технологии строительства нарушаются габариты и распределение весовой нагрузки здания, что приводит к его обрушению. Для перекрытий из дерева используют перегородки, которые помещают в стены на начальном этапе строительства. Чтобы узнать нужное количество брусьев, расстояние, на котором их укладывать и размеры материала, выполняют расчеты прочности материалов. По итогам расчетов выбирают подходящие устройства для использования в домах из газобетона. Процесс помещения брусьев состоит в следующем: на половину толщины стены делают отверстия и начинают укладку брусьев с края, который равняется строительным уровнем. Далее идет процесс штабелирования чернового пола, на который укладывается утеплитель. В процессе укладки нужно помнить, что древесина поглощает влагу и восприимчива к появлению плесени и грибкам, для этого ее обрабатывают антисептическими средствами.

Для установки пола перегородки покрывают гидроизоляционным слоем. Для этого полиэтиленовую пленку прокладывают внахлест, и швы фиксируют скотчем. Сверху изоляционного яруса накладывается утеплительная плита из керамзита, пенопласта. По окончании этих работ следует проложить основное покрытие пола, это может быть паркет или доски из дерева.

Вернуться к оглавлению

Разновидность перекрытий

Перегородки, применяемые к дому, имеют следующий строительный материал:

  • газобетон;
  • железобетон;
  • плиты;
  • дерево, которое, в свою очередь, может быть: традиционно-балочным, легко-ребристым, балочно-ребристым.

А также цокольные, мансардные и междуэтажные.

Вернуться к оглавлению

Плитные

Используемые плиты для перекрытий бывают газобетонными и железобетонными. Перегородки в доме из газобетона имеют более легкий вес, плиты из этого материала собираются в монолитное полотно.

Увеличивают несущую способность зданий за счет прокладывания сетки между плитами. Газобетонные и железобетонные пластины имеют разные габариты. Горизонтальные внутренние конструкции обладают рядом преимуществ:

  • шумовая изоляция и теплоизоляция;
  • быстрота в установке;
  • средняя ценовая категория;
  • высокая несущая способность.

К недостаткам относят необходимость применения дополнительных грузоподъемных машин для монтажа конструкции и относительно большой вес.

Вернуться к оглавлению

Железобетонные

Плиты железобетонные по характеристикам и свойствам схожи с газобетонными, единственной отличительной способностью является их тяжелый вес. Поэтому перед использованием железобетонной конструкции нужно рассчитать ее нагрузку. За счет тяжелого веса монтаж перекрытия из железобетона осуществляется с помощью крана и специализированной бригады. Соответственно, стоимость перегородок частного дома будет высокой.

Преимуществом железобетонных плит является их универсальность. Они применяются как в возвышении коттеджей, так и в строительстве многоэтажных зданий. Плиты монтируют отдельно друг от друга, но в итоге получаются монолитные перегородки.

Вернуться к оглавлению

Деревянные

Использовать монолитные перегородки из дерева для дома следуют в такой последовательности: по ширине и длине основания устанавливают затяжки из железобетона, что позволит в дальнейшем увеличить прочность здания. Далее, уделяя внимание уровню стен, ставят равные по высоте пеноблочные стены и готовят раствор из цемента, песка и воды. Готовую цементную смесь заливают между блоками и после расчетов длины брусков устанавливают перегородки из дерева.

Чтобы деревянные конструкции прослужили как можно дольше и без ремонта, их обрабатывают антисептическим средством, которое позволит избавить материал от гнили, плесени и защитит от воздействия прямых солнечных лучей и обильной влаги.

Вернуться к оглавлению
Традиционные балочные

Перегородки из дерева включают в себя традиционно балочные конструкции, которые состоят из монолитной балки или составной древесины. Слой брусьев покрывается черновым полом – основание, создающее горизонтальное ровное покрытие, поверх которого укладывают теплый пол и окончательное покрытие. В высоту балки достигают сорока сантиметров, ширину имеют около двадцати.

Вернуться к оглавлению
Легкие ребристые

Сооружая дом из деревянного каркаса, используют редко встречающиеся легкие ребристые перекрытия. Отличительной чертой является расстояние обшивки, шаг которой может варьироваться от 30 см до 50 см. Длина и ширина не должна быть больше 5 метров и 30 см соответственно. Обшивка конструкции осуществляется древесно-стружечными плитами или фанерами. Чтобы добиться звукоизоляции используют минеральную вату. Преимуществом такой перегородки является монтаж в газобетонном доме отдельно стоящей комнаты.

Вернуться к оглавлению
Балочно-ребристые

Перегородки между пролетами из брусьев и ребер, при котором ребра монтируют поперек прокладывания перегородок. Крепление к брусьям происходит металлическими скобами крепежными резьбовыми элементами. Недостатком этого вида является сложная его установка, а значит, идет большой расход труда и материалов. Поэтому сэкономить на материале и работе не удастся.

При балочно-ребристом перекрытии монтаж первого пролета осуществляется не только с применением чернового потолка, который улучшает тепло- и звукоизоляцию. Иногда мастера устанавливают на ранее подшитый гипсокартон, тем самым нарушая технологию.

Вернуться к оглавлению

Цокольное

Важно устанавливать цокольное перекрытие над обогреваемым подвалом. Установка устройств над необогреваемым подвалом требует дополнительного толстого слоя теплоизоляции от 2 см, иначе существует риск нарушить комфортную температуру пола. Чтобы исключить конденсат и влажность поверх теплоизоляционного слоя прокладывают пароизоляционные материалы.

Вернуться к оглавлению

Межэтажное

Покрытие между этажей состоит из деревянных балок и заполнителя между ними, пароизоляции, пола и яруса отделки потолка. Перегородки из дерева представляют собой брусья или бревна, длина которых не должна быть больше шести метров. Ценность деревянных устройств между пролетами заключается в звукоизоляции. Для ее монтажа применяют различные материалы в комплектации конструкции. При наличии оптимальной температуры и влажности прослойки для пароизоляции укладывают не все, что поможет сэкономить бюджет. Также применяются различные приспособления для обработки дерева от вредителей, влаги и микроорганизмов.

Вернуться к оглавлению

Чердачное и мансардное

Перекрытие чердачное по многим конструкционным особенностям схоже с междуэтажным, единственное отличие состоит в отсутствие пола. Мансардное перекрытие в отличие от чердачного имеет пол. Для мансардных перекрытий используют струганные доски с четвертями. Применяя звукоизоляцию, делают засыпку сухим песком и известковыми опилками.

Вернуться к оглавлению

Какая внутренняя конструкция лучше?

При таком множестве перекрытий сложно определиться, какое все-таки лучше. Так как внутренние перегородки не являются несущими, их делают на уровень ниже несущих стен, чтобы предотвратить давление на них. Ведь в результате такой опоры могут появиться трещины на перегородках конструкции. В газобетонных домах делают любые перекрытия, но только при наличие инженерного расчета нагрузок на стены. Относительно легки в установке деревянные или газобетонные плиты за счет своей низкой нагрузки на стены также они наиболее экономичны.

kladembeton.ru

деревянное и металлическое, ЖБ плиты, газоблок

Газобетон – это один из видов особо легкого (ячеистого) бетона, прошедшего процесс твердения в условиях высоких температур и 100 % влажности. Низкая теплопроводность, малый удельный вес, огнестойкость и экологичность дали возможность применять его в индивидуальном и промышленном строительстве наравне с кирпичом. Большие габариты блоков при малом весе позволяют сооружать здания в кратчайшие сроки.

Оглавление:

  1. Какие бывают перекрытия?
  2. Плиты монолитного типа
  3. Сборные системы

Разновидности

Каждая постройка нуждается в перекрытии с целью монтажа кровли, настила пола или для межэтажного разделения. Выбор материала обусловлен назначением возводимого строения, бюджетом, временными рамками и техническими характеристиками. По технологии обустройства перекрытие бывает монолитным или сборным.

Для домов из газобетонных блоков допускается применение сборных деревянных и металлических конструкций, или самостоятельно произведенных на объекте монолитных плит. Естественно, каждый способ имеет свои достоинства и не лишен определенных минусов. На что обратить внимание, принимая решение, зависит от разных факторов и предпочтений, а вот существенные моменты, которые следует иметь ввиду:

  • Необходимость применения спецтехники и инструментов.
  • Стоимость материалов и монтажных работ.
  • Сроки установки и последующего затвердевания бетона.
  • Соотношения предельного веса материала и его прочности.
  • Срок службы и устойчивость к влиянию природных факторов, химических веществ.

Учитывать характеристики максимально допустимых нагрузок при подборе материала перекрытия газобетонного дома нет надобности, поскольку все типы конструкций обеспечивают необходимую степень прочности с существенным запасом (показатели варьируются в пределах от 500 до 800 кг на 1 м2 основания).

Монолитные плиты

Этот вид отличается наивысшей несущей способностью (более 800 кг/м²) и своей функциональностью. Оно может быть обустроено для пролета любой величины и габаритов, а также разнообразных геометрических форм (круг, полукруг и пр).

Технология предусматривает производство перекрытия прямо на объекте. Для этих целей используется бетон собственного приготовления или заводской, которым вручную или посредством насоса заполняют ранее смонтированную опалубку с опорами на 1 этаже. Смесь заливается таким способом, чтобы плита имела толщину от 100 до 200 мм в зависимости от проектных условий.

Делая выбор в пользу монолитных конструкций для перекрытия дома из газобетона, следует учесть несколько факторов:

1. До заполнения опалубки приготовленным бетоном необходимо провести подготовительные работы.

2. Если раствор будет готовиться на месте, потребуется наличие спецтехники (бетономешалка и насос для подачи смеси).

3. Сроки строительства увеличатся за счет времени на полное затвердевание несущих конструкций.

4. Придется контролировать работу каменщиков в режиме реального времени на предмет соблюдения пропорций для достижения нужной марочной прочности.

5. Альтернативный вариант – заказ товарного бетона из завода.

6. Вдобавок к стандартному пакету разрешительных документов на дом нужно иметь проект.

7. Высокую стоимость монолитного перекрытия.

Сборные конструкции

Для сооружения сборных перекрытий первого этажа используются готовые плиты из железо-, газобетона, брус и деревянные, металлические балки.

1. Перекрытие ЖБ плитами.

Многопустотные железобетонные плиты производят из тяжелого, легкого или плотного силикатного бетона с обязательным армированием арматурной сталью. Применение их вполне дозволено в домах, выстроенных из газоблоков, они выдерживают нагрузку равную 800 кг/1м2 и рекомендуются при наличии 4,5–6 метровых пролетов.

Техника установки предусматривает обустройство армопояса по периметру дома из газобетона, который равномерно распределит довольно большое нагружение несущих конструкций. Преимущество этого перекрытия в его экономичности, даже учитывая расходы на привлечение подъемного крана для их монтажа и транспорта для доставки на место строительства. Минусами же выступают большой вес, необходимость в спецтехнике и ограничение по размерам.

2. Металлические и деревянные перекрытия.

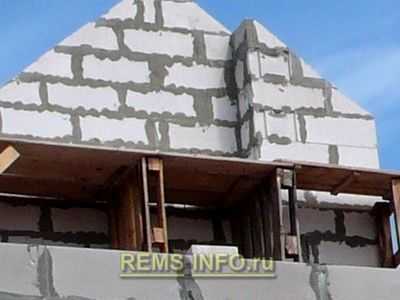

Первый этаж дома из газобетона зачастую перекрывают балками из дерева различных пород или клееным брусом, которые достаточно легко устанавливаются. Умеренная цена на этот материал, сокращение издержек и дополнительных затрат на спецтехнику, оплату рабочих делает его более предпочтительным, чем ЖБ плиты в индивидуальном жилищном строительстве. Несущая способность перекрытия из дерева будет в 2 раза меньше, чем у железобетонного. Перекрытия балками обладают преимуществом простого монтажа, сравнительно малого веса и компактности, небольшой стоимости.

Металлоконструкции делают из горячекатаного сортового проката: двутавровых балок, швеллера, квадратных труб. Также они применяются для усиления перекрытий. Для районов с возможными колебаниями земной поверхности в первую очередь устраивают сейсмический пояс. Затем начинают укладывать балки, соблюдая шаг в 90-120 см, так чтобы они заходили на стену не менее чем на 25 см, а если имеется сейсмопояс, то по всей его ширине. Крепятся они с помощью шпилек.

Внимание! В случае с домом из газоблоков между балками перекрытия и стенами первого этажа в обязательном порядке должна быть уложена гидроизоляция.

После этого конструкцию выстилают черновыми досками или фанерой. Рабочий слой досок крепят перпендикулярно балкам с помощью гвоздей. Однако более эффективным будет применение в этих целях шурупов или саморезов. Монтаж металлических балок практически не отличается от установки деревянных.

3. Газобетон.

Одинаковые свойства и характеристики стройматериалов стен первого этажа и перекрытия (например, теплопроводность) делают принятое решение в пользу газобетонных плит более чем оправданным. Да и выбор в этом сегменте достаточно большой: сборные конструкции из блоков, опирающиеся на ЖБ балки, армированные или монолитные плиты.

Кроме этого, большинство производителей делают газобетонные изделия на заказ по вашим размерам, но средние габариты составляют 6 м в длину и 1,5–1,8 м в ширину с высотой 30 см. Предельно допустимая нагрузка близка к ЖБ плитам – приблизительно 600 кг/м2. Процесс их твердения проходит в условиях автоклава, и плотность готовых изделий должна отвечать стандарту 500 кг/м3 (особо легкий бетон).

Зачастую монолитные плиты имеют пазогребневые соединения, за счет чего вплотную примыкают друг к другу, образовывая цельное основание. Монтаж перекрытия из газобетона на площади от 50 до 100 м2 могут осуществить 2-3 каменщика за один день. Самой ответственно задачей во всем процессе является подтасовка сроков изготовления и доставки плит на объект со временем работы арендованного подъемного крана.

Перекрытия из сборно-монолитных Т-подобных газоблоков с применением специальных облегченных железобетонных балок 7 м в длину и высотой 20 см благодаря своему общему низкому весу (около 120 кг) можно монтировать вручную без спецтехники.

Балки укладывают с шагом в 68 см, так, чтобы 60 см блок заходил на нее, на 2 см со всех сторон. Это касается и первого ряда дома, газоблок должен опираться как минимум на 2 см на несущую стену 1-го этажа. Зазоры, которые создаются между кладкой, заполняют бетоном класса В20. По завершении этих работ вяжут арматурную сетку и заливают слой раствора толщиной 5 см. Марочную прочность в нормальных условиях бетон наберет через месяц, но частичное нагружение конструкций разрешается уже спустя неделю.

Похожие статьи

lux-standart.ru
