Пеногенератор (пенообразователь) своими руками: делаем пеногенератор из опрыскивателя и баллона

Пеногенератор — полезное приспособление, которое традиционно используют для мытья автомобиля. Но также удобно чистить ковры, пледы и другой подобный текстиль при условии, что есть возможность хорошенько их просушить после чистки. Активная пена легко справляется с пылью и грязью, надо только правильно подобрать моющий раствор. Необходимое оборудование стоит недешево, зато его можно собрать самостоятельно. Разберемся, как изготовить своими руками пеногенератор.

Все о том, как самостоятельно сделать пеногенератор

Конструктивные особенности оборудования
Как выбрать резервуар для переделки
Две подробные инструкции

Бесконтактное мытье водяной струей недостаточно хорошо очищает покрытие. Требуется использование специальных моющих составов. Лучший вариант — равномерное распределение плотной пенки по поверхности. Она быстро и эффективно разрушает частицы грязи, не повреждая покрытие. Через некоторое время ее смывают водой. Для создания активной пены используется генератор. Схема его работы проста.

В емкость заливается рабочий раствор. Это вода с добавлением шампуня или пенообразователя. Крышка резервуара плотно закрывается. Затем к устройству подключается компрессор, подающий в него воздух. Так внутри бака создается нужное давление. Теперь генератор готов к работе. К резервуару посредством гибкого шланга присоединяется пистолет, который подает пенную смесь.

На нем есть кнопка активации. После ее нажатия моющий раствор выталкивается из бака. Он проходит через жиклер. Это устройство, где происходит первое пенообразование. Частично вспененная жидкость подается дальше по шлангу к пенообразующей таблетке. При ее прохождении образуется плотная мелкодисперсная пенка, которая наносится на поверхность. В некоторых моделях предусмотрена возможность регулировки фронта распыления, напора и т.п. Так работает промышленное оборудование, аналогично ему устроены самоделки.

ShutterStock

Сделать пенный генератор несложно. Важно правильно выбрать резервуар, из которого будет собираться самоделка. Вариантов много, подойдет почти любой бак. Но есть некоторые нюансы.

Так, если требуется подобрать недорогой вариант, стоит остановиться на ненужном садовом опрыскивателе, канистре из пластика либо металла, похожем по свойствам изделии. Основной критерий в этом случае — сможет ли бак выдержать рабочее давление в 3-5 атм. Иначе оборудование взорвется в процессе эксплуатации. Поэтому за давлением в бачке придется постоянно следить. Это недорогое, но и небезопасное решение.

Самые надежные и безопасные приборы получаются из металлических баллонов. Подойдут старые емкости для газа или использованные огнетушители. Они рассчитаны на эксплуатацию в условиях повышенного давления, поэтому разрушить их корпус очень сложно. Цена такой самоделки в итоге окажется намного выше, зато она будет надежной, долговечной и безопасной.

Unsplash

Мы подобрали несколько инструкций, как сделать пеногенератор своими руками. Среди них простые и посложнее, для опытных мастеров.

Делаем прибор из баллона

Самый надежный и непростой в изготовлении агрегат. Для работы понадобится пустой стандартный газовый баллон.

ShutterStock

Instagram neftegazyaroslavl

Последовательность работы

1. Вентиль ставим в положение «открыто». Стравливаем газовую смесь, которая находится в резервуаре. После этого начинаем отпиливать вентиль. Распил периодически поливаем водой.
2. В получившееся отверстие заливаем воду, затем сливаем. Это необходимо, потому что внутри может скопиться газолин, жидкая легко воспламеняемая фракция. Если его не удалить, при работе с электроинструментом от искры может произойти возгорание.
3. Берем дрель и ступенчатое сверло. Рассверливаем отверстие под вентиль, увеличиваем его диаметр. Ближе к краям высверливаем еще два отверстия. Каждое из них предназначено под трубку диаметром 1 дюйм.
4. Отрезок трубы диаметром 45-50 мм с резьбой на конце привариваем к большему отверстию. Она должна выступать над ним на 80-100 мм. Здесь будет подаваться вода. Затем в одно из оставшихся посадочных мест вставляем дюймовую трубку с фильтром грубой очистки на конце. Опускаем ее почти до дна. Другой ее конец с резьбой должен выступать над корпусом на 80-100 мм. Аккуратно привариваем деталь. Отсюда будет выходить рабочая смесь. В последнее посадочное отверстие вставляем такой же патрубок, но короткий. Он приваривается к поверхности баллона. Здесь будет подаваться воздух.
5. Болгаркой аккуратно срезаем опорный элемент на дне резервуара. По центру сверлим отверстие под патрубок. Ввариваем его на место, устанавливаем на него шаровый кран. Он даст возможность при необходимости полностью слить остатки моющего раствора. Для удобства передвижения оборудования закрепляем на дне две стойки, на них ось с колесами. Можно дополнительно приварить ручку на корпус.
6. На центральный патрубок накручиваем кран. На трубку подачи воздуха навинчиваем тройник с быстросъемными коннекторами и краном, к другой трубке присоединяем тройник с обратным клапаном и краном. Собираем вспенивающую таблетку. Можно использовать подходящую по размеру деталь-расходник от промышленных моделей. Но проще сделать самостоятельно. Берем металлическую губку для посуды, разворачиваем ее. Отрезаем кусок сетки, плотно вставляем ее в сгон крана. Закручиваем сгон с сеткой внутри на тройник с клапаном.
7. Берем гибкий шланг, подключаем его к обоим тройникам. К краю шланга крепим штуцер, через который будет выходить пена. Если есть необходимость контролировать давление, устанавливаем манометр. Для этого устанавливаем еще один патрубок, накручиваем на него измерительный прибор.

Собранный своими руками пеногенератор высокого давления для мойки готов.

Осталось проверить работоспособность самоделки. В центральную горловину заливается рабочий раствор, подключается компрессор. Проводится пробный запуск устройства.

Собираем оборудование из опрыскивателя

Собрать своими руками пеногенератор из опрыскивателя намного проще. Здесь не нужна резка металла и сварка. Работать предстоит с пластиковыми деталями.

ShutterStock

Пошаговая сборка

1. Откручиваем ручной насос. Вынимаем его из бака. Горловина, где он был установлен, будет использоваться для заливки моющей смеси.
2. На верхней части корпуса есть еще два отверстия. На одно из них ставим надежную заглушку. Обязательно используем фум-ленту или ее аналог. Все соединения выполняем с уплотнителем. Второе отверстие оставляем. Оно будет использоваться для подачи частично вспененной жидкости.
3. Переворачиваем резервуар. В нижней его части ближе ко дну сверлим посадочное место под ниппель. Устанавливаем деталь. Она используется для подачи воздуха из компрессора в емкость.
4. В трубке из пластика, которая находится в баке, нужно сделать одно или несколько отверстий. Здесь вода будет перемешиваться с воздушным потоком, поэтому важен диаметр и площадь перфорации. Оптимально немного поэкспериментировать с нею, добиваясь лучшего результата. Лишние прорези потом легко закрыть изоляционной лентой.
5. Делаем вспенивающую таблетку. Берем металлическую мочалку для посуды, разворачиваем ее. Отрезаем фрагмент и вставляем его перед распылителем. Стараемся набить трубку достаточно плотно, чтобы получить мелкодисперсную пену.
6. Проводим пробный запуск. Заполняем емкость моющей смесью примерно на две третьих объема. Подключаем компрессор, запускаем устройство. Внимательно осматриваем все соединения. Если есть течь, заново их уплотняем.

Желательно дополнить систему автоматическим клапаном. Узел предназначен для поддержания заданного давления внутри резервуара. Такая защита от разрыва корпуса облегчает эксплуатацию генератора. Пользователю не нужно постоянно следить за цифрами на манометре.

Мы предложили два варианта сборки своими руками пеногенератора для автомойки и других бытовых нужд. Выбирайте тот, что вам будет ближе и проще воплотить.

Материал подготовила

Инна Ясиновская

Своими руками

Изготавливаем пеногенератор из подручных средств.

Лакокрасочное покрытие кузова автомобиля очень чувствительно к абразивным воздействиям. В процессе контактной мойки, при которой используются обычные губки, мочалки и тряпки, частицы грязи и песка могут повреждать окрашенные поверхности. В итоге на кузове появляется своеобразная «паутинка» из мелких царапин. Такие дефекты не только портят внешний вид автомобиля, но и ухудшают антикоррозионные свойства кузовных деталей.

Чтобы избежать повреждения лакокрасочного покрытия, многие автолюбители используют бесконтактный метод мытья автомобилей. Самый дешевый и доступный вариант – мойка из обычного садового шланга. Но обычная проточная вода не всегда справляется с въевшимися загрязнениями, особенно если она подается под недостаточным давлением. Чтобы избавиться от присохшей грязи, птичьего помета и мелких абразивных частиц, необходимо наносить на кузов специальный автошампунь.

Для равномерного распределения этого средства по всем поверхностям целесообразно использовать пеногенератор. Такая техника является достаточно дорогой, поэтому не у каждого водителя имеется возможность приобрести готовое полноценное устройство. Тем не менее, существует несколько способов, позволяющих сконструировать пеногенератор своими руками.

1 Как работает пеногенератор

2 Вариант №1

3 Вариант №2 — пеногенератор из газового баллона

4 Вариант №3 – пеногенератор из пластиковой канистры

5 Вариант №4 – пеногенератор из садового опрыскивателя

6 Какие емкости лучше использовать в самодельных пеногенераторах

7 Заключение

Как работает пеногенератор

Такую технику не удастся собрать в гаражных или домашних условиях, не понимая принцип работы устройства. Прежде чем приступить к собственноручной сборке пеногенератора, необходимо выяснить, как функционирует агрегат. Общая схема работы устройства такова:

• Резервуар для моющей смеси заправляется водой, разбавленной с пенообразователем или автомобильным шампунем в определенных пропорциях. Горловина емкости должна быть герметично закрытой.
• К баку подсоединяют компрессор необходимой мощности, который накачивает воздух внутрь резервуара, создавая в нем требуемое давление.
• Когда пользователь открывает клапан пистолета, присоединенного к емкости с помощью гибкого шланга, сжатый воздух начинает выдавливать моющую смесь из бака. Состав проходит через жиклер, где происходит предварительное пенообразование.
• Далее вспененная жидкость проходит сквозь сетку пенообразующей таблетки. На выходе из нее пена становится более мелкодисперсной, готовой к нанесению на кузов авто.
• Готовый пенный раствор распрыскивается через форсунку пистолета на обрабатываемую поверхность. В зависимости от конструкции пеногенератора, ее напор и фронт распыления можно регулировать.

Ознакомившись с принципом действия пеногенератора, можно избежать возможных ошибок при его самостоятельном конструировании. Далее предлагаем рассмотреть несколько различных методов сборки таких устройств.

Вариант №1

Основное, что понадобится для изготовления пеногенератора, – металлическая емкость нужного объема, несколько небольших поворотных кранов, угловые фитинги и тройники, штуцеры, дюймовая труба длиной 0.5м и несколько гибких патрубков, которые продаются в любом магазине сантехнических товаров. Также понадобится обычная полиэтиленовая мочалка. Она будет формировать пену.

Остальные компоненты, как правило, имеются практически у каждого автомобилиста:

• болгарка;
• рулетка;
• гаечные ключи;
• плоскогубцы;
• компрессор.

Последовательность работ достаточно проста. В первую очередь нужно подсоединить гибкие трубки к выводам металлического резервуара. На каждом из патрубков нужно установить обычные сантехнические краны, с помощью которых будет регулироваться поток пены и подача воздуха из компрессора. Один вывод накопительной емкости соединяется с дюймовой трубой, внутрь которой необходимо забить полиэтиленовую мочалку.На ее противоположном выходе устанавливается фильтр, предназначенный для улавливания мелких кусочков мочалки. Второй вывод резервуара подсоединяется к шлангу компрессора.

При прохождении через мочалку, помещенную в дюймовую трубу, моющая смесь будет вспениваться. Компрессорный агрегат будет создавать давление величиной в несколько атмосфер, чтобы получить нужный напор моющего состава.

Учтите, что плотность изготовляемой пены зависит от длины трубки и плотности ее набивания мочалкой.

Наглядная схема сборки такого пеногенератора представлена на рисунке. Если все элементы соединены в правильном порядке, такое устройство вполне сможет справляться со своей функцией и с легкостью заменит дорогостоящее оборудование заводского производства.

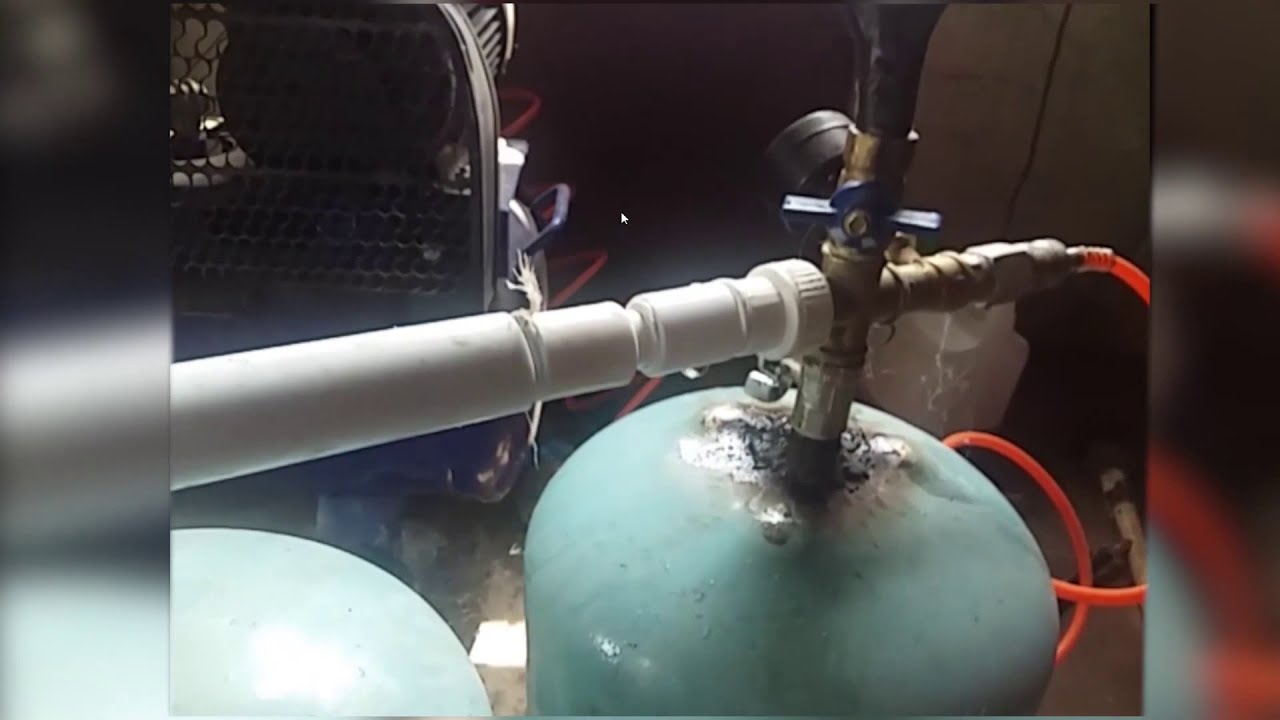

Вариант №2 — пеногенератор из газового баллона

Данный пеногенератор изготавливается из старого газового баллона.

В данной конструкции применена таблетка от заводского пеногенератора. Но в качестве альтернативы можно использовать самодельную таблетку из металлической или полиэтиленовой мочалки.

Таблетка от пеногенератора заводского исполнения. Продается в виде запчасти для итальянской пенной насадки.Схема пеногенератора.Пеногенератор из обрезка газового баллона. Отличается от схемы тем, что добавлен ещё один вентиль для регулировки подачи жидкости, для оптимального соотношения воздух-вода.

Пена в зависимости от настроек может быть как не плотная так и с очень высокой плотность и за 30 минут не осядет. Но слишком плотная пена тоже плохо поскольку она хуже смывает грязь. Поэтому с помощью вентилей и кранов настраиваем оптимальную кратность пены.

Вариант №3 – пеногенератор из пластиковой канистры

Металлические емкости, необходимые для реализации первого варианта пеногенератора, имеются не у каждого автолюбителя. В качестве недорогой альтернативы можно использовать обычную пластиковую канистру. Для сборки устройства понадобится болгарка, гаечные ключи, форсунка, компрессор, патрубки, трубопроводные фитинги и пистолет. Работы выполняются по такой схеме:

• Сначала необходимо обрезать 50-сантиметровый фрагмент дюймовой трубы с помощью болгарки. Внутрь нее необходимо набить достаточное количество обыкновенной рыболовной лески с любым сечением. Этот материал будет служить пенообразователем (аналогично полиэтиленовой мочалке, которая использовалась в варианте №1).
• На обоих концах трубы следует плотно зафиксировать сантехнические заглушки. Важно, чтобы эти фитинги были оснащены резьбой. На одной заглушке крепится Т-образный переходник, на другой – штуцер.
• К Т-образному переходнику прикрепляются гибкие шланги с кранами.
• Один вывод пеногенератора будет подключаться к емкости с моющим средством, ко второму подсоединяется трубка, идущая от компрессора.

Этот способ можно реализовать в разных вариациях. Ниже представлены возможные варианты, среди которых можно подобрать подходящую модификацию на свое усмотрение.

Вариант №4 – пеногенератор из садового опрыскивателя

Если у вас имеется нерабочий или редко используемый опрыскиватель для сада или огорода, из него можно сконструировать самодельный пеногенератор для мытья машины.

Порядок изготовления:

• Из пластикового резервуара опрыскивателя нужно отсоединить ручной насос. Он не понадобится, а его отверстие будет использоваться для заливки рабочей жидкости.
• В верхней части емкости одно из отверстий глушим. Второе отверстие будет использоваться для выхода жидкости из бака.

• Для уплотнения резьбовых соединений используем ФУМ ленту.
• В нижней части бака сверлим отверстие и устанавливаем обычный автомобильный ниппель. Через него воздух с компрессора будет подаваться в бак.

В пластиковой трубке, которая находится внутри бачка делаем небольшое отверстие. Это нужно для того, чтобы жидкость смешивалась с воздухом. Можно поэкспериментировать с количеством отверстий для лучшего смешивания воздуха и жидкости. Лишние отверстия заматываются обычной изолентой.

На фото отверстие в пластиковой трубке.

• В качестве пенной таблетки используем металлическую сетку для мытья посуды. Её устанавливаем непосредственно перед распылителем.

На фото видно небольшой кусок шланга внутри которого установлена пенная таблетка.

После выполнения этих операций можно приступать к использованию пеногенератора. По желанию можно дополнить конструкцию автоматическим клапаном, который будет поддерживать заданное давление в емкости и убережет пластиковый бак от разрыва. Это существенно облегчит использование пеногенератора, поскольку пользователю не придется постоянно следить за показаниями манометра.

Также перед использованием собранного устройства следует протестировать его. Резервуар нужно примерно на 2/3 заполнить водой с разбавленным автошампунем, включить компрессор и проследить за всеми соединениями. Если места резьбовых соединений недостаточно уплотнены, через них будет уходить воздух, и давление в емкости не будет подниматься до нужных значений. Поэтому особое внимание нужно уделить герметичности соединений.

Какие емкости лучше использовать в самодельных пеногенераторах

Собирая данное устройство, вы можете использовать практически любые резервуары, которые имеются в вашем хозяйстве и способны работать при давлении 3-5 атмосфер. Выбор конкретного варианта зависит от того, что для вас является приоритетом: дешевизна самодельного устройства или его надежность.

Если экономия важнее, можно использовать железные и пластиковые канистры, садовые опрыскиватели и похожие резервуары. Но следует учитывать, что при работе с такими емкостями нужно следить за давлением в пеногенераторе. Незначительное превышение этого показателя может привести к тому, что резервуар взорвется, повредит автомобиль или причинит вам травмы.

С точки зрения безопасности наиболее оптимальным вариантом являются металлические баллоны для пропана. Такие конструкции рассчитаны на десятки атмосфер, поэтому обычными компрессорами, используемыми в домашних условиях, разрушить их достаточно сложно. Очевидно, что пеногенератор с таким баллоном будет более дорогим в производстве, но это полностью компенсируется его долговечностью, безопасностью и устойчивостью к повышенному внутреннему давлению.

Заключение

Изготовление самодельного пеногенератора, при наличии нужных приспособлений, инструментов и навыков, не потребует больших усилий и капиталовложений. Такая техника собственноручного производства зачастую обходится в 10-15 раз дешевле, чем полноценные заводские модели. Срок службы сконструированного агрегата будет напрямую зависеть от вашего мастерства и правильности его сборки. Уделив этому достаточно внимания и времени, вы сможете изготовить устройство, которое будет безотказно работать на протяжении нескольких лет, значительно облегчая процесс мытья автомобиля.

Как сделать пеногенератор для автомойки из подручных вещей своими руками

Автомобиль в некотором роде визитная карточка его владельца. Именно поэтому каждый уважающий себя автомобилист должен заботиться о внешнем виде своего железного коня. В данном случае на первое место выходит качественная и, что немаловажно, безопасная мойка автомобиля.

Следует отметить, что на сегодняшний день существует достаточно разветвленная сеть профессиональных сервисов, ориентированных на представленные виды услуг. Однако в силу ряда обстоятельств не всегда есть возможность воспользоваться их услугами.

А зачем, когда с помощью минимального набора инструментов и некоторой сноровки можно создать в домашних условиях подобие бесконтактной автомойки. Для этого не нужно быть ученым, но вполне достаточно иметь небольшой объем технических знаний и навыков.

Представленная статья предназначена для ознакомления всех желающих с применяемыми методами создания так называемого пеногенератора для автомойки.

Принцип действия и устройство пеногенератора

Прежде чем реализовать какой-либо технический проект, необходимо предварительно ознакомиться с конструктивными особенностями изделия и изучить принцип его работы. Такой подход значительно упростит решение различных дизайнерских задач на протяжении всего процесса реализации представленного проекта.

Активный пеногенератор для автомойки Часть 1

Посмотреть это видео на YouTube

Рассмотрим принцип работы самого обычного пеногенератора. В этом нет ничего сложного. Итак, суть его работы такова:

• специальная емкость заполняется раствором воды и моющего средства;
• тара после заполнения раствором пломбируется;
• в герметичную емкость подается сжатый воздух до достижения заданного значения давления;
• при нажатии на спусковой крючок моющего пистолета сжатый воздух выдавливает раствор с моющим реагентом;
• проходя через сетчатый дефлектор таблетки пенообразователя, раствор переходит в дисперсное состояние, что способствует выделению большого количества пены;
• пена подается через струю моечного пистолета с необходимой интенсивностью и шириной факела, непосредственно на кузов автомобиля.

Процесс работы пенообразователя позволяет составить четкое представление об основных компонентах данного агрегата. Таким образом, можно сделать вывод, что любая установка такого рода состоит из цельных рабочих элементов. А именно:

• высокопрочный контейнер/баллон;
• индикатор давления;
• шланги;
• штуцер;
• редукционный клапан;
• пенопластовая таблетка.

Все эти компоненты легко доступны и могут быть выбраны в самых разных вариантах. Следует отметить, что помимо представленных компонентов необходимым условием работы пенообразователя является наличие компрессора для нагнетания воздуха.

Как сделать пеногенератор для автомойки своими руками

Если вы задались идеей создания пеногенератора из подручных средств, не лишним будет ознакомиться с существующими разработками в этой области.

Среди всех существующих разновидностей самодельных устройств внимания заслуживают те, которые просты в сборке и обладают высокой эффективностью.

Каждый из представленных ниже способов не требует от его создателя высокопрофессиональных навыков и умений. Познакомимся с ними подробнее.

Устройство пожаротушения

Ключевым элементом любого пенообразователя является сама емкость. Наиболее приемлемым аналогом заводского бака может стать обычный баллон от бывшего в употреблении огнетушителя.

Благодаря своим конструктивным особенностям такой бак подходит для данного проекта в самый раз. Однако одним огнетушителем дело не ограничивается. Если вы серьезно относитесь к делу,

Вам понадобится кое-какое оборудование. В него входят:

• кусок полудюймовой трубы;
• резиновый шланг;
фитинг
• ;
• полудюймовый кран;
• полудюймовый быстроразъемный фитинг;
• уплотнительная лента.

Дело за малым — собрать на основе всего вышеперечисленного полноценный пенообразователь. Несмотря на простоту представленной конструкции, для эффективной реализации этого проекта важно соблюдать определенную последовательность действий.

Итак, процедура создания пенообразователя на основе огнетушителя делится на следующие этапы:

1. В верхнюю часть огнетушителя вваривается горловина, которая впоследствии будет герметично закрываться крышкой;
2. К боковой части горловины приварена полудюймовая трубка с резьбой;
3. На резьбовую часть трубки навинчивается переходной штуцер для крепления резинового шланга;
4. В основании огнетушителя просверливается отверстие и вставляется кусок полудюймовой трубки с резьбой;
5. В отрезке трубы, погружаемом внутрь огнетушителя, сверлят около 10 отверстий диаметром 2-2,5 мм, при этом конец трубы необходимо заглушить;
6. Снаружи трубка обварена;
7. На наружный конец трубки навинчивается кран с ввинченным в него переходником для шланга.

Принцип работы такого устройства заключается в том, что воздух с раствором подается в огнетушитель по нижнему шлангу с помощью компрессора.

При достижении определенного значения компрессор выключается, а шаровой кран на линии подачи воздуха закрывается. После этого открывается клапан на верхнем выпуске и пена, проходя через резиновый шланг, выходит наружу.

ЭТО ПРОСТО ГЕНИАЛЬНО! Что я сделал с огнетушителем!

Посмотреть это видео на YouTube

Особого внимания в этой конструкции заслуживает трубка, погруженная внутрь огнетушителя. Отверстия в этом случае необходимы для создания условий для эффективного барботажа.

Представленное явление, говоря языком обывателя, связано с перемешиванием раствора с помощью пузырьков воздуха, возникающих в результате прохождения воздуха через узкие отверстия барботажной трубки.

Следует отметить, что в процессе сборки всей арматуры необходимо обеспечить герметизацию в местах резьбовых соединений. Для этого можно использовать фум-ленту или обычную паклю.

Устройство садового опрыскивателя

Если не удалось достать огнетушитель, его всегда может заменить обычный садовый опрыскиватель. Его можно легко купить практически в любом садовом магазине. Кроме того, вам понадобится обычная кухонная губка и шило.

Итак, вооружившись указанным инструментом, приступим к изготовлению домашнего пеногенератора.

Для этого необходимо выполнить следующие простые манипуляции:

1. Снять крышку с атомайзера;
2. Сделайте отверстие в капиллярной трубке в непосредственной близости от края крышки;
3. Демонтировать форсунку;
4. Снимите металлическую трубку форсунки;
5. Вставьте кусок губки в трубку;
6. Соберите крышку распылителя.

Указанное отверстие используется как воздушный канал, необходимый для создания эмульсионного раствора. Губка в данном случае выполняет функцию распылителя.

Сделай себе такое устройство из обычного опрыскивателя | пеногенератор своими руками

Посмотреть это видео на YouTube

Этот вид пенообразователя значительно уступает рассмотренному ранее. Однако он дешевле и доступен каждому.

Аппарат пластиковый канистровый

Перечень методов этим не ограничивается. В качестве альтернативной замены огнетушителю и распылителю можно легко использовать обычную пластиковую канистру.

Минимум усилий и немного смекалки и заветный пеногенератор готов. При этом можно ограничиться списком из следующих комплектующих:

• сама канистра;
• Краскопульт/пистолет;
• трубы;
• реактивная форсунка.

Как только все детали найдены, приступаем к непосредственной сборке устройства. Итак, находим любую попавшуюся под руку трубочку и наполняем ее леской. Длина трубки не должна превышать примерно 70-75 мм.

Закручиваем колпачки с обоих концов тубы. На первую заглушку следует смонтировать тройник, а на вторую – штуцер.

Проще не придумаешь!!! Пеногенератор из пластиковой канистры

Смотреть это видео на YouTube

Подводим к тройнику шланги и краны. Шланг от тройника пойдет в отверстие, сделанное в крышке канистры. Один из кранов будет регулировать подачу раствора из бака, а второй — подачу воздуха от компрессора.

Пеногенератор для Karcher с Алиэкспресс

В настоящее время купить ту или иную вещь не составляет труда, как говорится, не выходя из дома. Генератор пены в данном случае не исключение. За достаточно приемлемую цену полноценный пенообразователь может позволить себе любой желающий.

Стоит отметить, что большинство представленных устройств родом из Поднебесной. Поэтому вполне целесообразно заказывать их с помощью известной торговой площадки Алиэкспресс.

Насадка для пены Karcher — Тестирование насадки для пены LS3 на Karcher K5 Compact

Посмотреть это видео на YouTube

Какой химией заправлять самодельную технику

В случае использования самодельных устройств возникает вполне резонный вопрос: какие моющие средства наиболее подходят для создания рабочего раствора?

На сегодняшний день пенообразователи представлены в широком ассортименте, поэтому сложно однозначно утверждать, что наиболее приемлемой в данном случае будет химия определенной марки.

Как выбрать бесконтактный шампунь

Посмотрите это видео на YouTube

Однако вы всегда можете обратиться к аналитическим данным и составить список производителей, наиболее популярных среди автомобилистов.

Среди них следующие компании:

• Автошампунь от Karcher;
• Мыло жидкое бытовое «Новая заря»;
• Шампунь-концентрат «Привет Гир»;
• Автошампунь FliNN;
• Автошампунь «Трава»

Если есть что добавить, делайте это в комментариях ниже.

Сборка пеногенератора из воздуходувки и водяного насоса

Представьте себе ванну, переполненную пеной, но это клубный танцпол, где всю ночь играет музыка. Это то, что известно как «пенная вечеринка» — дикая и захватывающая концепция, которую, тем не менее, многим еще предстоит испытать. Эта концепция приобрела популярность на Ибице в 1990-х годах, и пенные вечеринки регулярно проводятся в ночных клубах и на фестивалях по всему миру.

Пена производится с помощью пеногенератора с очевидным названием, и его можно легко купить или взять напрокат для любого, кто хочет провести такое мероприятие. Однако это не хакерский путь. Если вы немного изобретательны и соблюдаете меры предосторожности, вот как вы можете сделать это самостоятельно.

Как работают пеногенераторы?

Это пенная вечеринка. Да, у вас обязательно должен быть один.

Если вы когда-нибудь пускали мыльные пузыри, вы знакомы с основной теорией. Создайте мыльную пленку на отверстии, а затем продуйте воздух, и можно будет сформировать пузырь.

Пена создается таким же образом — это просто миллионы и миллиарды крошечных пузырьков, сложенных вместе. Чтобы создать пену, нам, по сути, нужно выдувать множество крошечных пузырьков одновременно. Вместо одной палочки для пузырей, сделанной из петли проволоки и смоченной в мыле, нам нужно создать что-то гораздо меньшее, тысячи раз параллельно. Это FPGA для выдувания пузырей.

Отправной точкой является использование тканевой мембраны, которая будет действовать как поверхность, на которой образуются пузырьки. Затем эту мембрану замачивают в мыльной воде. В этот момент ткань превращается в матрицу крошечных отверстий, покрытых мыльной пленкой. При пропускании воздуха через эту ткань одновременно образуются тысячи пузырьков, которые сливаются в пену. Поддерживайте поток воздуха, держите ткань влажной, и, приятель, у вас есть пеногенератор!

Практический подход

Изготовление пеногенератора может быть дешевым или очень дорогим, в значительной степени в зависимости от материалов и оборудования, которые у вас уже есть. Основными необходимыми компонентами являются пенопластовый конус, насос, бак и подача воздуха. Это руководство является лишь одним из способов изготовления пеногенератора с целью использования дешевых и легкодоступных компонентов. Если у вас есть деньги, чтобы бросить на сборку, или много отличного снаряжения, лежащего вокруг, есть и другие пути, но это должно помочь вам начать в правильном направлении.

Принципиальная схема выносного воздушного пеногенератора. Сравните это с машиной прямого пенообразования, где мембрана и спринклерная головка прикреплены непосредственно к выходному отверстию источника воздуха.

Резервуар — это простое соображение — это сосуд для хранения вашей смеси мыльной воды. Для вечеринки из 30 гостей с танцплощадкой 4×4 м должно хватить 250 литров. В принципе, можно использовать любую посуду, от бочек до мусорных баков. Однако, учитывая, что люди будут танцевать в вашей пене, чистота имеет первостепенное значение. Лучше всего использовать новый чистый бак — использование старой 44-галлонной нефтяной бочки, вероятно, вызовет у всех ваших друзей контактный дерматит и испортит ночь.

Не стоит недооценивать прелесть большой бочки в стиле видеоигр во дворе. В нашем раньше хранился этанол, и нужен был вырез люка для установки насоса.

Иногда переборщить проще. Приобретите себе большой прочный насос, и вам не придется беспокоиться о том, справится ли он со своей задачей.

Для производства вина мы использовали пластиковую бочку, которая раньше содержала пищевой этанол, и несколько раз мыли ее перед использованием. Он был легким, дешевым, а верхнюю часть можно было легко отрезать, чтобы мы могли вставить насос. В качестве пенообразующей жидкости в большинстве самодельных сборок рекомендуется использовать 2%-ную смесь мыльной воды. Этот автор добился успеха, смешав 5 литров жидкости для мытья посуды с 250 литрами воды. Здесь важно достичь минимальной концентрации; много времени было потрачено на размышления о том, почему машина не производит пену, пока не пришло осознание, что наша смесь была разбавлена ​​в 10 раз слишком сильно.

Водяной насос предназначен для подачи мыльной воды из резервуара в пенопластовый конус с достаточным давлением, чтобы хорошо распылить ее через распылительные форсунки. Любой насос, способный подавать 10 литров в минуту с напором в несколько метров, должен подойти, но найти что-то подходящее для непосвященных может быть сложно.

После неудачного эксперимента со сливным насосом от стиральной машины мы решили потратить 70 долларов на самый дешевый высокопроизводительный погружной насос, который смогли найти. При максимальном расходе 233 литра в минуту его производительность была избыточной для применения. Однако при работе в рамках временных и бюджетных ограничений лучше один раз переусердствовать, чем дважды занижать. Будучи погружным насосом, он также упростил нашу сантехнику. Вместо того, чтобы беспокоиться о заливке насоса и установке фитингов и шлангов к баку, мы просто вставили насос и включили его. Учитывая, что дешевые погружные насосы с высоким расходом легко доступны в большинстве крупных сетей скобяных изделий, они являются беспроигрышным выбором и выполнят свою работу.

Подача воздуха находится там, где проще сэкономить на деталях. Это будет первая область для улучшения, если мы сделаем последующую сборку.

Варианты подачи воздуха становятся более разнообразными. Для этого применения требуется большое количество относительно медленно движущегося воздуха, который лучше всего подходит для создания пузырьков. Ваш выбор здесь также повлияет на дизайн пенопластового конуса. Лучший вариант — выбрать большой промышленный вытяжной вентилятор, который часто используется в динамометрических стендах двигателей. Они состоят из мощного вентилятора, установленного в цилиндрическом корпусе, и часто можно прикрепить пенопластовую мембрану конуса и спринклерные головки прямо спереди, что упрощает работу. Однако эти вентиляторы довольно дороги даже на вторичном рынке. Альтернативным более дешевым вариантом может быть использование воздуходувки или пылесоса. Для нашей сборки мы смогли получить два подержанных пылесоса из ломбарда по 5 долларов каждый. При настройке вакуума было легко присоединить трубу для подачи воздуха к пенопластовым конусам. Хотя они не производят столько воздуха и, следовательно, не так много пены, как большой вентилятор, по цене они являются отличным способом построить функциональную машину для производства пены. О, и они тоже чертовски шумные. Впрочем, для игроков это не имеет значения — включите стереосистему погромче, пиво будет литься рекой, и они и глазом не моргнут.

По сути, пенопластовый конус состоит из подачи воды и подачи воздуха, помещенных в ведро под тканевой мембраной. На фото видно, что воздухозаборник направлен вниз, а сопло спринклера направлено вверх.

Конус из пенопласта — звезда шоу; здесь происходит все действие. Тканевая мембрана натянута на отверстие, через которое продувается воздух. Пенопластовый конус также содержит распылительные форсунки, через которые мыльная вода распыляется на мембрану, чтобы она оставалась влажной и готовой к образованию пузырьков.

Простой способ сделать пенопластовый конус — натянуть старую хлопчатобумажную футболку через отверстие ведра и закрепить ее застежкой-молнией. Затем можно просверлить отверстия, чтобы можно было установить водопровод в ведро и распылительную насадку, а также большую входную трубу для подачи воздуха. Оба эти отверстия должны быть хорошо загерметизированы, чтобы весь воздух, поступающий в пенопластовый конус, выходил через мембрану. Любые отверстия уменьшат количество воздуха, используемого для образования пены.

Этот стол имеет прорезь посередине, через которую проходят шланги для воздуха и воды. Обратите внимание на кран на водопроводной линии, позволяющий перекрыть воду в случае неисправности.

Кстати, направлять форсунку на мембрану на самом деле не так уж и важно. В правильно запечатанном пенопластовом конусе любой поступающей воде некуда будет деваться, кроме как через мембрану, поэтому проникающий воздух будет иметь тенденцию переносить ее туда так или иначе. В нашей конструкции мы устанавливаем воздушный шланг сбоку от ведра, пропуская его через 90-градусный изгиб, чтобы дуть в сторону основания. Это заставляет воздушный поток поворачиваться на 180 градусов, чтобы достичь выходного отверстия, замедляя его и помогая потоку развиться до полного диаметра ковша. Это важно, так как поток от наших воздуходувок представляет собой небольшую быструю струю; для хорошего производства пены нам нужен более медленный и широкий поток воздуха. Затем мы прикрепляем маленькую ирригационную насадку к концу водяного шланга, подаваемого насосом, и также подаем его сбоку. Затем ведро заклеивается скотчем и суперклеем, и пенопластовый конус готов к работе.

Соедините все эти части, и вы получите работающую машину для производства пены!

Вопросы безопасности

Безопасность является важным фактором при работе с пеногенератором. На любой буровой установке, сочетающей воду и электричество, необходимо принять меры предосторожности, чтобы избежать риска поражения электрическим током; последствия могут быть трагическими, если этому не уделить должного внимания.

Размещение воздуходувок внутри шкафа снижает уровень шума, но также увеличивает рабочую температуру. За этим тщательно следили, чтобы избежать возгорания.

Пеногенератор должен быть сконструирован таким образом, чтобы электрические детали и кабели не соприкасались с водой или пеной. Это должно быть верно как при нормальной работе, так и в случае утечек или неисправностей. Закон Мерфи говорит нам, что что пойдет не так, то пойдет не так, и поэтому машина должна быть спроектирована так, чтобы быть безопасной даже в случае сбоев. В нашей конструкции при использовании погружного насоса с надлежащим номиналом система подачи воды может считаться электрически безопасной. Воздух от воздуходувок также подается к пенопластовому конусу по трубам, удерживая их на достаточном расстоянии от воды и пены. Воздуходувки также были приподняты над полом, чтобы они оставались сухими при повышении уровня пены. Помещением, выбранным для пенной вечеринки, была кухня, в которой не было электрических розеток на уровне пола, которые могли бы непреднамеренно включиться и создать опасность. Все выпускные отверстия в комнате находились на высоте, а пена находилась значительно ниже этого уровня, чтобы избежать электрического контакта с жидкостью.

Безопасность также касается рабочих процедур. Во время нашей вечеринки пеногенератор работал только под строгим контролем в течение ограниченного периода времени. Это означало, что в случае утечки или возгорания кто-то всегда был рядом и был готов остановить машину. Несколько человек были проинформированы о том, что делать в случае пожара или другой неисправности. Это включало в себя ознакомление группы с расположением огнетушителей и электрощита дома на случай, если станет небезопасно приближаться к машине, чтобы выключить ее.

Хитрость заключается в том, чтобы принять надлежащие меры предосторожности, чтобы безопасно выполнять опасные действия.

Нет, нет, нет, нет, да!

Более поздние улучшения были достигнуты за счет установки пенопластовых конусов на столе, а не на подвешивании к раме, как показано на рисунке. Это значительно улучшило производство пены, хотя мы не уверены, почему.

Всякий раз, когда вы строите проект, связанный с водой, очень вероятно, что вы получите протечки. Мы сталкивались с тем, что шланги соскальзывали с зазубрин, дыры в наших водопроводах и даже бак просто выкачивался из-за того, что в насосе не было запорного клапана. Это побудило нас со временем улучшить конструкцию, установив краны в нескольких местах на наших линиях, чтобы мы могли быстро перекрыть все в случае утечки. Это означало, что в ходе шумной вечеринки мы пролили всего 50 литров жидкости, когда наши шланги полностью лопнули на полпути. Это также позволяет регулировать скорость потока в пенопластовых конусах, чтобы максимизировать производство пены и избежать проблем с переливом.
