Стеновые ЖБИ панели. Разновидности и особенности.

Железобетонные панели нашли масштабное применение в строительстве промышленных объектов, общественных зданий и жилых домов. В свое время, более полувека тому назад, их появление в нашей стране стало революционным прорывом в массовом строительстве жилья, что позволило увеличить в десятки раз темпы возведения зданий.

С тех пор cтроительные технологии шагнули далеко вперед. К современным стеновым ЖБИ панелям предъявляются высокие требования. Они должны быть высокопрочными, долговечными, экологичными, теплоэффективными.

Что такое железобетон

Железобетоном называется монолит из бетона и металлической арматуры. Железобетонные конструкции использовались в строительстве давно, но масштабное применение получили в ХХ веке. Сочетание и взаимодействие таких разных материалов оказалось очень эффективным: бетон прочно сцепляется с металлической арматурой, надежно защищая ее от коррозии. Сталь и бетон удачно дополняют друг друга по устойчивости к различным видам нагрузки.

Бетон более прочен к сжатию, для стали, напротив, свойственно высокое сопротивление при растяжении. Большим недостатком ЖБИ считается высокая плотность, но эта проблема решается в современных условиях за счет использования ячеистого бетона и легких смесей из бетона с добавлением искусственных или природных пористых заполнителей.

Сооружения из железобетона обладают огнестойкостью, долговечностью. Для них не требуются какие-либо защитные меры от неблагоприятных атмосферных воздействий. Арматура внутри бетона не поддается коррозии, а сам бетон со временем становится даже прочнее. Железобетон характеризуется высокой несущей способностью, противодействием статическим и динамическим нагрузкам. Железобетонные изделия подходят для создания конструкций и сооружений самых разнообразных форм и помогают достичь выразительности архитектурных решений.

Основной объем в составе железобетона занимают распространенные строительные материалы – песок, щебень, гравий. Применение готовых изделий из железобетона позволяет обеспечить высокие темпы строительства жилых зданий и промышленных объектов.



Какие бывают ЖБИ

Железобетонные изделия подразделяются:

По армированию:

  • предварительно напряжённые;
  • армированные обычным способом.

По плотности и классу бетона:

  • особо тяжёлые, плотность от 2500кг/м3;
  • тяжёлые, плотность — 1800-2500кг/м3;
  • лёгкие, плотность до 1800кг/м3;
  • особо лёгкие, плотность — 700кг/м3.

По составу вяжущего компонента:

  • цементно-бетонные;
  • силикатно-бетонные;
  • гипсо-бетонные.

По строению:

  • сплошные;
  • пустотелые;
  • один вид бетона;
  • разные виды бетона.

По целевому назначению

  • для общественных и жилых зданий;
  • для промышленных объектов;
  • для инженерных сооружений.



Как производят ЖБИ

Производство железобетонных изделий и деталей для строительных работ осуществляется промышленным способом на специализированных предприятиях.

Заводы ЖБИ, как правило, производят продукцию, предназначенную для строительства жилых домов и промышленных объектов. Это плиты перекрытия, перегородки, панели стен, фундаментные блоки, фермы, лестничные марши, колонны. На отдельных заводах выпускают шпалы, шахтные крепи и другие железобетонные изделия специального назначения. Для каждого изделия разработана своя технология и система армирования. К примеру, при производстве плит перекрытия и перемычек используют предварительно напряженный железобетон.



Какие бывают способы изготовления железобетонных изделий



Стендовый способ

Предназначен для изготовления, крупногабаритных изделий.

ЖБИ готовят в неподвижных формах. Специальные механизмы, бетоноукладчики и вибраторы, один за другим приближаются к стенду для осуществления технологических операций.

Кассетный способ

Является модификацией стендового способа. ЖБИ формуются в стационарных кассетах, содержащих несколько металлических форм-отсеков. В формы помещают арматурный каркас и наполняют бетонным составом. Тепловая обработка выполняется контактным способом через стенки форм. После обогрева стенки форм убирают, а железобетонные изделия вынимают с помощью мостового крана. Кассетный метод применяют для изготовления плоских ЖБИ: панелей перекрытия и стен.

Поточно-агрегатный способ

Формы с железобетонными изделиями передвигаются по технологической цепочке от одного агрегата к другому. Тепловая и влажная обработка происходит непрерывно.

Вибропрокатный способ

Весь технологический цикл осуществляется на одной производственной установке поточного действия – вибро-прокатном стане. Вибро-прокатный стан представляет из себя конвейерную формующую ленту из обрезиненной стали. Лента движется вдоль технологических постов, где последовательно осуществляется: укладка арматурного каркаса и бетонной смеси, виброуплотнение бетона, контактная тепловая обработка. Таким образом изготавливают плиты перекрытия, наружные стеновые ЖБИ панели из легкой бетонной смеси, панели перегородок.

Технические требования к ЖБИ

К железобетонным конструкциям вообще и стеновым панелям в частности предъявляется целый ряд технических требований:

  1. Точные размеры и геометрические формы. Оптимальная конструкция узлов и соединений. Точное местонахождение закладных элементов.
  2. Соответствие веса и размеров сборных железобетонных конструкций эксплуатационным возможностям грузоподъемных и транспортных средств.
  3. Габариты ЖБИ конструкций в пределах допусков и отклонений, установленных ГОСТ 130-15.4—84.
  4. Размеры закладных элементов соответственно проектным значениям с погрешностью не более ±5 мм.
  5. Допустимое смещение осей закладных элементов для колонн, балок и ферм не больше 5 мм, для других ЖБИ — не более 10 мм.
  6. Расположение закладных деталей заподлицо с поверхностью железобетонных изделий или выше не более 3 мм.
  7. Качественная обработка изделий и отсутствие необходимости в дополнительной отделке.



Как осуществляется транспортировка и хранение железобетонных изделий

Транспортировку ЖБИ обычно выполняют на грузовых машинах. Крупногабаритные ЖБИ перевозят на специальных транспортных средствах. Стеновые панели доставляют на панелевозах. Разгружают ЖБИ с помощью крана. Складирование ЖБИ выполняется согласно требованиям ГОСТ и ТУ. Железобетонные изделия складывают в штабели монтажными петлями вверх. Их положение должно соответствовать условиям установки при строительных работах. Во время перевозки и при складировании возможны повреждения ЖБИ.

Поэтому важно соблюдать правила хранения ЖБИ, даже если строительство планируется в ближайшие дни. Участок для складирования должен иметь ровную поверхность. Следует исключить контакт ЖБИ с землей. Если нет навеса, пользуются укрывным материалом. Между плитами перекрытий прокладывают деревянные бруски для снижения напряжения.

Стеновые ЖБИ панели

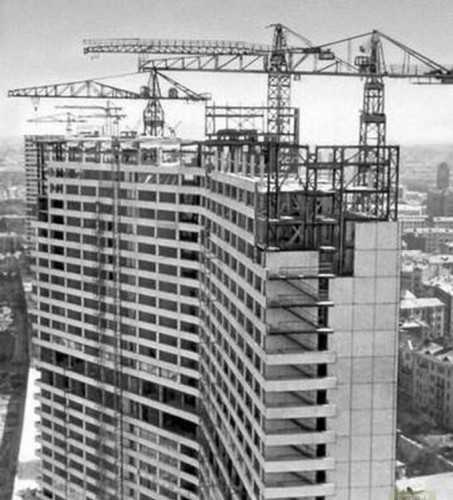

Крупнопанельные сборные здания были разработаны для ускорения темпов строительства. Стеновые панели используются для возведения наружных стен жилых, общественных и промышленных зданий.

Широкая востребованность в строительстве объясняется основными характеристиками стеновых ЖБИ панелей:

  • высокая прочность;
  • несущая способность;
  • хорошая теплоизоляция;
  • огнестойкость;
  • устойчивость к температурным перепадам.

Сборные стеновые ЖБИ панели производятся промышленным способом. Их изготавливают из бетона с армированием из стальной сетки или арматурного каркаса.

Для утепленного варианта внутренних и наружных стеновых ЖБИ панелей используют теплоизоляционные материалы.

Железобетонные панели используются для сооружения цоколей, технического подполья, надземных этажей и чердачных помещений.

Стеновые панели — наиболее сложный элемент строительных сооружений. Это объясняется комплексом различных технических и функциональных требований: устойчивость к нагрузкам, высокая теплозащита и звукоизоляция, архитектурный дизайн.

Cтеновые ЖБИ панели имеют различные типоразмеры, утвержденные ГОСТом. Стеновые ЖБИ панели отличаются огнестойкостью и высокой прочностью.

Виды крупнопанельного строительства

Крупнопанельное строительство делится на две категории: бескаркасное и каркасное. Такое деление зависит от типа панелей стен: несущие и ограждающие или только ограждающие. В зданиях бескаркасно-панельного типа нагрузка перекрытий ложится на стеновые панели. В каркасно-панельных сооружениях несущую функцию выполняют  каркасы, а панели стен служат для тепло- и звукоизоляции.

Стеновые панели используют для возведения наружных и внутренних стен. Наружные панели бывают двух видов: однослойные из легкого или ячеистого бетона и слоистые из тяжелого бетона с теплоизолятором. Большое распространение в жилищном строительстве получили однослойные стеновые ЖБИ панели.

С наружной стороны панели стен покрывают декоративным раствором, бетоном, атмосферостойким составом или керамической плиткой. Внутренняя поверхность стеновых ЖБИ панелей выравнивается и подготавливается для покраски или поклейки обоев.

В проемы панелей стен ставят дверные и оконные блоки. Высота стеновых ЖБИ панелей равняется высоте этажа, ширина рассчитана на 1-2 комнаты — 3000-7200 мм, толщина — 200-350 мм. Размеры панелей внутренних стен соответствуют периметру комнаты. Толщина внутренних стеновых панелей— 30—160 мм.

Классификация стеновых ЖБИ панелей

Существуют различные классификации стеновых ЖБИ панелей в зависимости от принципа, взятого за основу: типовые признаки, функциональное назначение в здании, состав и строение.

По конструкции

Панели разделяются на сплошные и составные. Число слоев варьирует от одного — однослойные панели, до нескольких — трех или двухслойные панели. Слоистые стеновые панели бывают монолитными или с воздушными прослойками.

  • Однослойные стеновые панели производят из однородных материалов с низкой теплопроводностью. Толщина наружной стороны равняется 20-40 мм. Внутренняя сторона панели покрывается декоративной отделкой.
  • Двухслойные панели имеют сплошное строение и состоят из несущего и теплоизоляционного слоев. Как правило несущий слой сделан из плотного армированного бетона и при монтаже является внутренней стороной. Одновременно он осуществляет пароизоляционную функцию. Второй слой, теплозащитный, располагается снаружи и покрывается цементным раствором.
  • Трехслойные стеновые панели собраны из двух железобетонных плит с утеплителем между ними. Соединяются железобетонные слои сварными арматурными каркасами.



По несущей способности

  1. Несущие.
  2. Навесные.
  3. Самонесущие.

По целевому использованию

Стеновые панели применяются для монтажа многоэтажных зданий, цокольных этажей, подполья для коммуникационных систем, чердачных помещений.

Характеристика различных видов стеновых ЖБИ панелей

Наружные стеновые ЖБИ панели

Высота с этаж и длина до 6 м. Предназначаются для строительства полносборных отапливаемых зданий. Состав — бетон легкого класса с пористым заполнителем, ячеистый бетон, тяжелый бетон с теплосберегающим слоем.

ЖБИ панели для неотапливаемых зданий и внутренних несущих стен

Крупноразмерные панели высотой с этаж и длиной до 6 м для возведения полносборных зданий. Производят из тяжелых или легких бетонных смесей. Для наружных панелей стен применяют тяжелый бетон, начиная с В15 класса, для внутренних – от В12,5 класса.

Панели перегородок

Крупноразмерные панели высотой с этаж и длиной до 6 м для сооружения полносборных зданий. Для изготовления ЖБИ панелей-перегородок используют высокопрочный бетон или гипсобетон, который характеризуется высокой морозостойкостью и водонепроницаемостью. Панельные перегородки армируют сетками из стальной проволоки или стержнями из термо-механически прочной стали Ат-IIIc и А-III. Все металлические элементы обработаны специальным антикоррозийным составом.

Однослойные стеновые панели

Для изготовления однослойных стеновых ЖБИ панелей используются материалы с однородной структурой и высокой теплоизоляцией. Например, легкие ячеистые бетоны. Наружные стены панелей покрыты отделочным слоем толщиной 2-4 см для защиты от действия негативных факторов внешней среды. В качестве финишной отделки внутренних стен используют цементную штукатурку и различные облицовочные материалы.

Стеновые ЖБИ панели двухслойного типа

Стеновые ЖБИ панели двухслойного типа чаще всего имеют сплошное строение. Первый слой — несущий, выполненный из бетона высокой плотности с предварительным армированием. Второй слой служит для теплоизоляции. Теплоизоляционный слой расположен с внешней стороны и покрывается цементной штукатуркой. Несущий слой обращен во внутреннюю сторону и дополнительно выполняет пароизоляционную функцию.

Стеновые ЖБИ панели с трехслойным строением

Наиболее популярны сегодня трехслойные стеновые железобетонные панели.

Трехслойная панельная конструкция состоит из наружного основного несущего элемента, к которому крепятся внутренние стеновые панели. Благодаря пространству между ними снижается теплопотеря здания.

Существуют различные модификации многослойных панелей, которые состоят из двух железобетонных плит и теплоизолятора (минеральная и каменная вата, цементный фибролит, полиуретан, пеносиликат).

Наружные и внутренние панели стен соединяют в единую конструкцию с помощью сварных арматурных каркасов из стали. Трехслойные железобетонные стеновые панели имеют типовые размеры и отличаются по толщине. Толщина стеновых панелей выбирается с учетом теплотехнических параметров и климатических условий местности. Данный тип панелей изготавливают из прочного бетона легкого класса или тяжелого бетона с прочностью на сжатие В12,5 — В15. Армирование плит осуществляется при помощи сварных сеток или объемных каркасов из высокопрочной стали. Все арматурные и закладные элементы покрываются антикоррозийным составом. Свойства трехслойных железобетонных панелей строго регламентируются требованиями и нормативами ГОСТ 31310-2005, ГОСТ 13015-2003.

Типоразмер

Основными параметрами при выборе стеновых панелей из железобетона являются размеры, обозначенные в плане с учетом конструктивных схем здания и поэтажной планировки.

Габариты панелей, количество и величина проемов, технические свойства и толщина слоев определяются согласно проектной документации заказчика.

Стеновые железобетонные панели имеют различные типоразмеры, которые регламентируются ГОСТ.

Обычные размеры панелей: ширина с типовую комнату и высота с этаж. Наружные панели стен оснащаются вмонтированными оконными и дверными блоками, внутренние панели сплошные или с проемами для дверей.

Толщина панелей — 20-30 см, один квадратный метр панели в 5-7 раз легче стандартной кирпичной стены такой же площади. Заводы по изготовлению сборного железобетона выпускают панели стен для жилищного строительства, рассчитанные на 1-2 комнаты, а для промышленных сооружений — длиной 6, 9 и 12 м. Заводские панели полностью готовы к установке. Так например, для жилых домов производятся панели с оконным заполнением и остеклением. Толщина стеновых панелей зависит от климатических условий региона и теплотехнических параметров используемых материалов и составляет 20-50 см.

Правила транспортировки стеновых панелей

Сборные стеновые ЖБИ панели производят в заводских условиях. Они отличаются большими габаритами и требуют применения специальной техники для доставки на строительные объекты. Поднимают, погружают и разгружают ЖБИ панели с помощью специальных захватных устройств или за монтажные петли. ЖБИ панели доставляют на панелевозах, железнодорожных платформах. Грузовые транспортные средства оснащены специальными крепежными и опорными приспособлениями и обеспечивают неподвижность и сохранность панелей.

Панелевозы рассчитаны для размещения двух панелей. Панели перевозят почти в вертикальном положении, под небольшим углом, максимум 8-10 градусов. Панели надежно закрепляются, что исключает их повреждение или опрокидывание.

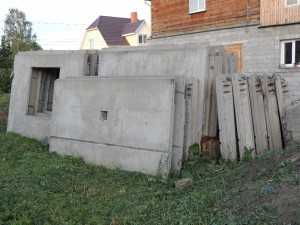

Складирование и хранение стеновых панелей

Хранятся панели в кассетах в вертикальном положении или с небольшим наклоном. Каждую панель помещают на деревянные подставки высотой 30 мм. При хранении и перевозке многослойных панелей опоры ставят только под несущим слоем. При наличии выступающих элементов в нижней части панели устанавливают опоры на 20 мм больше их высоты. Кассеты с панелями размещают на ровных площадках с твердым основанием.

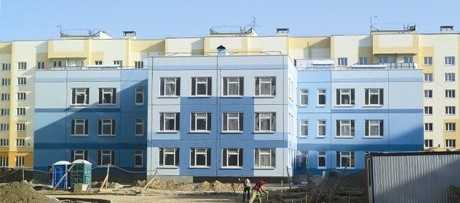

Дом из железобетоных панелей

Уже стало давней традицией возведение различных строительных объектов из таких конструкций, как стеновые ЖБИ панели, плиты перекрытия, фундаментные блоки. Сейчас появилась возможность построить дом из железобетонных материалов по специально разработанному проекту.

В сборном строительстве зданий особенно востребованы стеновые ЖБИ панели. Это сложные конструкции, обладающие высокой прочностью, звукоизоляцией, теплоэффективностью. Современные стеновые панели выпускаются в готовом виде, практически не требуют дополнительной декоративной отделки и придают зданию современный архитектурный стиль. По конструктивным особенностям стен сборное строительство делится на два вида: крупнопанельное и крупноблочное. В крупноблочных домах несущую и ограждающую функцию выполняет стена из блоков. В крупнопанельных зданиях несущей и ограждающей основой служат стеновые панели.

Преимущества крупнопанельного строительства

  1. Быстрые темпы строительства.
  2. Длительный эксплуатационный срок зданий.
  3. Стойкость конструкций к статическим и динамическим нагрузкам.
  4. Влагостойкость.
  5. Универсальное применение плит для строительства объектов различного назначения.

Недостатки крупнопанельного строительства

  1. Тяжелый вес (устраняется с помощью легких заполнителей).
  2. Более низкая звуко- и теплоизоляция по сравнению с кирпичными домами.
  3. Необходимость использования спецтехники для перевозки и установки.
  4. Отсутствие возможности контроля износа строительных конструкций для раннего выявления и устранения дефекта.

Дома, построенные из стеновых ЖБИ панелей, обладают большой сопротивляемостью статическим и динамическим нагрузкам, а также стойкостью к действию физико-химических и биологических факторов.

Какие бывают виды монтажа стеновых ЖБИ панелей

Не смотря на быстрое развитие монолитного строительства, железобетонные изделия по-прежнему пользуются большим спросом на строительном рынке благодаря высоким эксплуатационным характеристикам. Монтаж стеновых панелей осуществляется различными способами, выбор которых определяется принципом сборки, видом оснастки и приспособлений, конструктивными особенностями сопряжения стеновых и перегородочных панелей. Монтаж стеновых ЖБИ панелей выполняют вертикальным способом с заделкой швов. Внутренние отделочные работы и установку технических коммуникаций проводят с учетом высокой прочности бетона и наличия армирующего устройства стеновых панелей.

Свободный монтаж

Свободный монтаж — установка панелей по рискам на перекрытиях. С помощью подкосов и угловых струбцинов, обеспечивается устойчивое положение и временное крепление отдельных панелей.

Фиксированный монтаж

Фиксированный монтаж (ограниченно-свободный) – установка с применением группового оснащения. Сначала выверяют базовые панели (поперечную и продольную) и жестко скрепляют их между собой постоянным соединением. После чего монтируют следующие поперечные панели. Элементы стен сразу ставят в вертикальное положение.

Замковой монтаж

Самофиксация – это способ монтажа с помощью замковых фиксаторов. Замковой метод подходит для панелей с фиксирующими деталями. В нижней части панели скрепляются фиксаторами штыревого типа, а в верхней части – замковыми фиксаторами.

Способ монтажа «на весу»

Наружные и внутренние панели стен устанавливают, затем стропуют в двух-четырех местах, в зависимости от величины конструкции с помощью гибких строп и различных траверс.

До установки несущих стеновых панелей определяют и фиксируют на этаже отметки нижнего края стеновых панелей (монтажный горизонт) и расстилают пластичный раствор цемента.

Монтаж наружных стеновых панелей начинают с отдаленной от крана панели, после чего устанавливают внутренние стены, а затем и панели наружной ближней к крану стены.

После установки на место стеновую панель выверяют свободным способом по нижнему основанию или фиксаторами (замковой способ). Далее выверяют вертикальное положение стеновой панели по внешней стороне.

Выверяют и подготавливают комплексное (групповое) оснащение для установки панелей и временное крепление. Затем монтируют внутренние панели. После монтажа базовых панелей ставят следующие рядовые панели. Они полностью фиксируются после установки смежных и примыкающих панелей продольных стен. Перед установкой следующей внутренней стеновой панели на ее месте расстилают бетонный раствор. После выверки панели, раствор бетона уплотняют с двух сторон.

Навесные панели многоэтажных домов устанавливают после сооружения несущих конструкций. Предварительно определяют положение сборных элементов согласно проекту.

Крупные панели ставят и совмещают в поперечном направлении. Стеновые панели выверяют по высоте. Сначала закрепляют торцевую часть панели по высоте, затем фиксируют нижний край панели и после этого контролируют вертикальное положение панели.

Наружные стеновые панели одноэтажных домов устанавливают на всю высоту здания. Самонесущие стеновые панели ставят внизу на фундаментные балки на слой раствора. Во всех последующих рядах панели монтируют одна на другую на слой бетонного раствора.

Маркировка стеновых панелей

Марка стеновых ЖБИ панелей имеет буквенно-цифровое обозначение с дефисами.

  • Первый фрагмент символов обозначает тип панели и габариты: длина, высота (дм), толщина (см).
  • Второй фрагмент указывает класс (марку) и вид бетона: Т — тяжелый бетон,  Л — легкий бетон, Я — автоклавный ячеистый бетон.
  • Третий фрагмент маркировки содержит дополнительные сведения о характеристиках ЖБИ панелей: С — сейсмоустойчивость более 7 баллов, М – морозостойкость ниже -40°С. Показатели проницаемости: Н – нормальная, П — пониженная, О — особо низкая. В данную часть маркировки входят обозначения конструктивных особенностей стеновых панелей: форма; конфигурация торцевых зон, наличие, вид и местонахождение проемов; наличие и форма штрабы в части примыкания смежных конструкций, вид и расположение арматурных выпусков и закладных изделий, наличие арматуры для уменьшения нагрузки из-за неравномерной деформации основания (просадочный, набухающий, мерзлый, заторфованный, насыпной грунт).

Пример: ПС 240-300-14

  • ПС –панель стеновая;
  • 240 – длина;
  • 300 – высота;
  • 14 — ширина.

Цена и качество стеновых панелей

Прочность и долговечность стеновых ЖБИ панелей зависит от качества исходных материалов, соблюдения технологических правил и расчетов. Марка бетона для изготовления панелей подбирается соответственно техническим требованиям. Для наружного слоя используется 3 вида покрытия: по свежему бетону, по затвердевшему бетону и отделка плиткой.

Железобетонная продукция должна соответствовать документам ГОСТ и СНиП. В целях пожаробезопасности учитывается предел огнестойкости и распространения пламени по стене. Обязательно наличие гарантии качества на все виды выпускаемой продукции и оказываемых услуг.

Габариты и форма стеновых ЖБИ панелей, количество и величина проемов, толщина и устройство слоев определяются согласно проектной документации заказчика. Как правило, производители железобетонных изделий размещают на своих сайтах прайсы и калькуляторы, с помощью которых можно рассчитать стоимость стеновых панелей с учетом их габаритов, строения функциональной принадлежности. Следует также поинтересоваться стоимостью перевозки ЖБИ и погрузочно-разгрузочных работ.

Крупнопанельные технологии по-прежнему являются перспективным направлением в строительстве. Применение новых материалов, составов и конструктивных решений при производстве стеновых ЖБИ панелей позволяет оптимизировать строительный процесс и в конечном итоге сделать жилье более доступным, комфортным и безопасным.

recn.ru

ГОСТ 12504-80* «Панели стеновые внутренние бетонные и железобетонные для жилых и общественных зданий. Общие технические условия»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК "Трансстрой"СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

Стеновые железобетонные панели: трехслойные, наружные

В строительстве домов для жилого фонда, а также для промышленных целей используют стеновые железобетонные панели, которые, как правило, производятся только в заводских условиях. При производстве используют армированную металлическую основу (каркас) или специальные сетки из бетонного материала. Стеновые панели жб обладают повышенными техническими характеристиками, в том числе противодействие влиянию огню, а также повышенными техническими характеристиками эксплуатации. На этой странице вы узнаете о преимуществах ЖБИ блоков в строительстве.

Наружные железобетонные стеновые панели выпускаются из бетонного раствора различных марок. При производстве разделяют продукцию на внутренние и наружные элементы.  Допускается использование теплоизолирующих материалов, что характерно для внутренних блочных систем.  Существует регламент, который определяет стеновые железобетонные панели размеры, в качестве таковых являются СНиП, ГОСТ 13015.0-83  и ГОСТ 11024-84.

Какие бывают стеновые конструкции

Панели стеновые внутренние железобетонные подразделяются по нескольким признакам, которые дают полную картину материала и сферу применения.

Система армирования продукции стеновые жб панели подразделяется:

  • по признаку предварительной напряженности;
  • признак армирования обычным способом.

Плотность и классификация бетонной основы:

  • особо тяжелая плотность, от 2,5 т/куб.м;
  • тяжелый класс, плотность от 1,8 т-2,5 т/куб.м;
  • легкий класс, плотность до 1,8 т/куб.м;
  • особо легкая категория, плотность до 700 кг/куб.м.

Состав компонента вязкости:

  • цементно–бетонная основа;
  • силикатно-бетонный состав;
  • бетонно-гипсовый состав.

Панели стеновые железобетонные серия определяются по типу строения:

  • сплошная серия;
  • пустотелая категория;
  • класс применения одного вида бетона;
  • класс применения разных видов бетона.

Важно! Каждая серия и марка конструкции используется для определенного вида здания, и целевое назначение подразделяют на общественные и жилые здания, промышленные объекты,  а также для инженерных сооружений.

Конструкции для жилого фонда и промышленного назначения

Трехслойные железобетонные стеновые панели используют для строительства в жилом фонде и для промышленных целей. В зависимости от количества этажей используют необходимую серию железобетонных изделий. Важный элемент состава состав продукции включает в себя:

  • несущий слой блока конструкции;
  • слой теплоизоляции;
  • декоративный слой (лицевой слой изделия).

Железобетонные панели стеновые цена лицевого варианта определяется на основе использования материалов и технологии (Вам будет интересно от чего зависит стоимость блоков для фундамента). Существует гладкий вариант обработки (под покраску),  декоративный цветной бетон с пигментами краски, которые добавляются в бетонный раствор. Для жилищного строительства декоративный элемент может быть выполнен «под кирпич» или «колотый камень».  Эксклюзивный вариант обработки для жилищного строительства представлен фактурным типом с обнажением зерен декоративной отделки.  Для загородного строительства можно использовать декоративный вид «поцарапка», которая придает эстетический вид зданию в целом. Также будет полезно знать как рассчитать ленточный фундамент.

Существуют также дорогостоящие варианты декоративной отделки, при этом панель стеновая железобетонная размеры зависят от выбранного типа отделки – камень искусственный, природный камень или мраморная крошка. Допускается выпуск конструкций в двух оболочках. Теплоизоляционным материалом, который используется при производстве, является минеральная вата или пенополистирол. Толщина стеновых панелей железобетонных указывает на коэффициент теплопроводности, которая указывается при выпуске готовой продукции. Также рекомендуем почитать о блоках ФБС и их разновидности.

Требования к выпуску продукции

На каждом производственном участке есть жесткие требования, которые определяют качество продукции. Важные  критерии выпуска продукции, это:

  • точная толщина железобетонной стеновой панели и ее геометрические размеры;
  • требования соответствия веса и габарита продукции;
  • соблюдение требований ГОСТ и СНиП;
  • качественная обработка поверхности изделия.

Отклонение от габаритных размеров допускается в пределах +/-5 мм (для закладных элементов, колонн, балок),  и +/-10 мм для других типов железобетонных изделий. Отклонение иных параметров допускается в пределах не более 3 мм.

Вывод!

Качественная обработка поверхности лицевой части не требует дополнительной обработке, и практически сразу готова для эксплуатации и строительства. При выборе конструкции необходимо обратить внимание на маркировку (тяжелая, легкая, очень легкая, очень тяжелая), которые дают эффективную почву для каждого этапа строительства здания, как жилого назначения, так и для промышленных целей. Готовые блоки должны быть удобны для транспортировки, а также для разгрузочных и погрузочных работ.

Рекомендуем к прочтению — как выбрать фундаментные блоки.

betonzone.com

Стеновые панели для промышленных зданий — Студопедия.Нет

Панели применяют для самонесущих, несущих и навесных стен отапливаемых и неотапливаемых зданий. По конструктивным особенностям различают панели однослойные и многослойные.

Однослойные стеновые панелидля производственных зданий и нормально-влажностными режимами и средне- и слабоагрессивными газовыми средами изготавливают из керамзитобетона, перлитобетона, шунгизитобетона и аглопоритобетона плотной температуры (средняя плотность 300…1200кг/м3) с наружными и внутренними фактурными слоями толщиной 20мм из цементно-песчаного раствора. Для зданий с шагом колонн 6м применяют панели толщиной 300, 250 и 350мм и высотой 880, 1180 и 1780мм. Армируют панели пространственными каркасами, состоящими из продольных плоских каркасов и отдельных поперечных стержней (рисунок 7.4, а), для изготовления которых используют стали классов А-II, A-III и Вр-I.

а) – обычная; б) – предварительно – напряженная

1 – плоский каркас 5×2Ø12 A-II; 2 – отдельные стержни Ø5 Вр-I;

3 – каркас из проволоки Ø4 Вр-I; 4 – преднапряженная арматура 3Ø12 Ат-IV; 5 – раствор В7,5; 6 – затирочный слой; 7 – закладная деталь; 8 – анкер в виде высаженной головки с шайбой; 9 – проволочная спираль; 10 – объемный каркас из двух П – образных сеток.

Рисунок 7.4 – Конструкции однослойных стеновых панелей из легкого бетона толщиной 250мм



Аналогичные панели изготавливают из керамзитоперлитобетона и полистиролбетона со средней плотностью в сыром состоянии 700…800кг/м3. Применяют материалы, имеющие марку по морозостойкости не ниже F35, а керамзитоперлитобетон – не ниже F50. Применение материалов с низкой средней плотностью позволяет снизить массу 1м 2 панели примерно на 100кг, сэкономить 0,1м3 бетона, уменьшить расход цемента на 20кг.

Разработаны однослойные предварительно напряженные панели из керамзитобетона класса В5 с однорядным армированием и затирочным слоем (рисунок 7.4, б). Их изготавливают в горизонтальном положении. В этих панелях улучшена сохранность арматуры от коррозии, повышены теплотехнические качества, так как цементно-песчаные слои заменены легким бетоном. Расход арматуры по сравнению с типовыми панелями снижен почти вдвое.

В каталог типовых стеновых панелей включены панели из шлакопемзобетона со средней плотностью 1300…1600кг/м3. Их применяют в зданиях с влажностью < 75%.

В типовых проектах панелей длиной 12м принята высота 1,2 и 1,8м при толщине 200, 240 и 300мм. Для изготовления панелей используют легкие бетоны классов В12,5…В22,5 со средней плотностью в сухом состоянии не более 1200кг/м3. С наружной и внутренней сторон устраивают фактурные слои толщиной 20мм из цементно-песчаного раствора класса В7,5. Напрягаемую арматуру принимают из сталей классов А-IIIв; А-IV; Ат-IV; А-V.

В качестве экспериментальных применяют плоские панели из керамзитобетона класса В7,5 со средней плотностью 1100кг/м3. Панели армированы предварительно напряженной арматурой из стали класса А-IV в виде отдельных стержней, а также сварными сетками и каркасами. Снижение класса бетона на пористых заполнителях с В12,5 до В7,5 позволяет улучшить теплотехнические свойства панели и тем самым уменьшить толщину стен.

Для неотапливаемых зданий однослойные стеновые панели изготавливают из бетона класса В25 со средней плотностью 1800…2000кг/м3. В качестве напрягаемой арматуры используют стержни из стали классов А-IV; К-7; Вр-II.

Многослойные стеновые панели по сравнению с однослойными имеют ряд преимуществ: возможность подбора материалов слоев с учетом эффективности использования их главных качеств; снижение стоимости и расхода цемента, снижение массы конструкций, а следовательно, и здания в целом, снижение теплопотерь и повышение сопротивления теплопередаче без увеличения толщины панели; улучшение температурно-влажностного режима помещения; использование местных строительных материалов и др. Эффективность применения многослойных панелей зависит от климатических условий, температурно-влажностного режима здания, наличия сырьевой и производственной баз.

Самым распространенным в строительстве из многослойных панелей – трехслойные. Они состоят из наружного и внутреннего железобетонных слоев и среднего теплоизоляционного слоя. Основной конструктивной особенностью таких панелей является способ соединения между собой железобетонных слоев при помощи закладных деталей. Существенным недостатком таких панелей является наличие ребер, которые жестко соединяют внешние слои и создают «мостики холода». На рисунке 7.5 показана трехслойная панель, в которой наружные и внутренние скорлупы соединены между собой с помощью закладных деталей.

1 – наружная скорлупа; 2 – внутренняя скорлупа; 3 – ребра; 4 – утеплитель.

Рисунок 7.5 – Конструкция трехслойной панели



Устранить «мостики холода» можно устройством теплоизоляционных прокладок между ребрами и соединением внешних слоев при помощи гибких связей. Такая панель (рисунке 7.6.) состоит из двух внешних слоев, один из которых по контуру имеет ребра. Между ребрами и внешним гладким слоем укладывают теплоизоляционные прокладки, которые имеют дискретные прорези. Внешние слои соединяют при помощи П-образных стержней, выступающие части которых пропускают сквозь прорези в прокладках и замоноличивают во внешнем слое. Такие панели имеют лучшие теплоизоляционные качества по сравнению с панелями, представленными на рисунке 7.5.

Практически полностью устранены указанные недостатки в трехслойных панелях, в которых железобетонные слои соединяют гибкими связями в виде отдельных арматурных стержней с антикоррозионной защитой.

1 – внешний слой с ребрами; 2 – ребра; 3 – теплоизоляционные прокладки; 4 – поперечные стержни П-образной формы; 5 – внутренний гладкий слой; 6 – утеплитель (насыпной)

Рисунок 7.6 – Конструкция трехслойных панелей с теплоизоляционными панелями

Основные преимущества трехслойных панелей с гибкими связями заключается в максимальном использовании высокоэффективных утеплителей, незначительных теплопотерях через гибкие связи, малых деформациях, возникающих из-за разницы температур внутреннего и наружного воздуха.

Для самонесущих стен производственных зданий с горизонтальной разрезкой применяют типовые трехслойные панели (рисунок 7.7, а). Внутренний слой выполняют толщиной 100мм из бетона класса В25, наружный – толщиной 50мм. В качестве утеплителя применяют различные плитные теплоизоляционные материалы. В зависимости от района строительства толщину утеплителя принимают 50, 75 и 100мм. Внутренний слой панели армируют сварными пространственными каркасами из стали класса А-III, наружный слой – сварными сетками из проволоки класса Вр-I. Железобетонные слои соединяют гибкими арматурными элементами из стали класса А-II с цинковым покрытием толщиной не менее 100мкм. Для улучшения анкеровки связей на внешней или внутренней поверхности (рисунок 7.7, б) наружного слоя выполняют выступы, размещая в них арматурные коротыши, за которые заводят гибкие связи.

а) – поперечное сечение типовой панели; б) – устройство уширений

1 – наружный слой; 2 – арматурная сетка; 3 – утеплитель; 4 – внутренний слой; 5 – пространственные каркасы; 6, 8 – гибкие связи; 7 – уширения; 9 – коротыши.

Рисунок 7.7 – Конструкция трехслойной панели на гибких связях



В зависимости от конструкции плит гибкие связи изготавливают в виде отдельных стержней – коротышей, П-образных стержней с параллельными ветвями, а также в виде подвесок и распорок. Степень коррозии гибких связей зависит как от вида применяемого утеплителя, так и от его влажности. Коррозия незащищенных металлических связей и металлических покрытий возникает при относительной влажности воздуха около 100% и соответствующей ей сорбционной влажности утеплителя. При этом интенсивность коррозии стали составляет тысячные доли миллиметра в год, цинковых покрытий – 1…1,5мкм, в алюминиевых покрытиях и химически стойких сталях коррозия практически отсутствует. Для надежной защиты связей от коррозии кроме покрытия цинком их заформовывают в бруски из теплоизоляционного материала. Защитить связи от коррозии можно путем нанесения на них двухслойного покрытия: 1й слой – полимерная масса с веденным в нее ингибитором, а поверхностного слоя (2й слой) методом экструзии наносят слой полиэтилена высокого давления. Гибкие связи с таким покрытием во многих случаях могут заменить связи из дефицитной нержавеющей стали или с дорогостоящими металлическими покрытиями и обеспечивают надежную работу трехслойных панелей.



Стропильные балки и фермы

В промышленном строительстве применяют ряд типовых строительных балок, а также балки, выполненные по индивидуальным проектам. Для покрытия зданий пролетами 6 и 9м с плоской кровлей применяют соответственно балки таврового и двутаврового постоянного сечения. Высота балок длиной 6м составляет 590мм при толщине ребра и высоте, полки тавра 100мм, балок длиной 9м – h=890мм и hf =80мм. Балки под расчетную нагрузку от 3,5 до 11кН/м изготавливают из бетона на пористых заполнителях классов В15…В35. В качестве напрягаемой арматуры используют сталь классов А-IIIв; A-IV; A-V; Ат-V и К-7, а в качестве ненапрягаемой A-III.

Балки длиной 6, 9 и 12м выполняют из керамзитобетона класса В25…В30 со средней плотностью 1800кг/м3. Арматуру выполняют в виде корытообразных каркасов, укладываемых по всей длине, и плоских сварных сеток, устанавливаемых в опорных зонах. В качестве напрягаемой арматуры используют семипроволочные канаты К-7. Балки проектируют под расчетную равномерно распределенную нагрузку на покрытие от 3,5…7,5кПа.

В практике строительства находят применение двухскатные балки пролетом 18м, выполненные из керамзитобетона класса В22,5 со средней плотностью 18000кг/м3 (рисунок 7.8, б). Напрягаемая арматура из A-IIIв. Балки рассчитаны под нагрузку 4кПа.

В последнее время начали применять более экономичные преднапряженные двускатные решетчатые балки пролетом 12 и 18м (см. рисунок 7.8, в) из высокопрочных легких бетонов. Высота балок на опоре составляет 890мм; толщина при пролете 12м – 200мм; при пролете 18м – 240 и 280мм в зависимости от внешней нагрузки. Балки рассчитываются на равномерно распределенные расчетные нагрузки от 4,5…9,0кПа, включая нагрузки от подвесных кранов грузоподъемностью до 5,0тонн.

Рисунок 7.8 – Конструкции стропильных балок



Балки изготавливают из легкого бетона класса В30 на кварцевом песке. В качестве заполнителя используют керамзит, аглопорит, шлаковую пемзу, трепельный гравий и др. В качестве напрягаемой применяют арматуру классов: A-IV, A-V, Aт-V, Aт-VI и К-7.

Ненапрягаемая арматура – A-III и Вр-I.

Стропильные фермыиз легких бетонов пока не нашли широкого применения в строительстве, как балки или как плиты. Это вызвано недостаточной изученностью действительной работы различных конструкций ферм под нагрузкой, особенно длительно действующей.

Уже разработаны типовые проекты и рекомендации на сегментные фермы пролетом 18 и 24м. Опалубочные размеры ферм приняты такими же, как и для ферм из тяжелого бетона соответствующего пролета. Фермы проектируют под условную эквивалентную нагрузку от 3,5…11кПа. Для изготовления ферм применяют легкие бетоны классов В22,5…В30; в качестве напрягаемой применяют арматуру классов A-IIIв; A-IV; A-V и К-7.

Пример. Покрытие Минского троллейбусного депо выполнено по типу короткой цилиндрической оболочки с сеткой колонн 12×24м. Фермы – диафрагмы пролетом 24м – из аглопоритобетона плита – класс В40; В30.



studopedia.net
