П 1 Б по стандарту: Серия 3.017-1

увеличить изображение

Стандарт изготовления изделия: Серия 3.017-1

Панели оград П 1 Б выступает узловым ограждающим элементом в строительстве заборов любой протяженности. Панель предназначена для возведения массивного, надежного и долговечного заграждения в краткие сроки. Изделие данного типа конструктивно выглядит как плита прямоугольного сечения с плоскими или рифлеными поверхностями и двумя ножками, которые закрепляются в стакане фундамента. Рифли выполняются различной формы и комбинации, чаще это ромбики или квадратики. Таким образом, создается прочное, эстетичное и не просматриваемое заграждение какой-либо территории.

Крепление плит между собой выполняется при помощи металлических скоб, получая единую бетонную ленту забора. Такой подход гарантирует, что на пути злоумышленников будет массивное и монолитное заграждение, которое точно станет отличным препятствием.

Объекты повышенной безопасности ограждаются бетонным забором, обнесенным колючей лентой – егозой. Панели П 1 Б не могут быть использованы в качестве перекрытий для любых зданий, а также для дорожных покрытий любого назначения.

1. Варианты маркировки.

Панели оград П 1 Б маркируют по условиям стандарта – Серии 3.017-1. Регламент содержит основные требования и не ограничивает варианты написания обозначения панелей оград. Записи могут быть выполнены следующими вариантами:

1. П 1 Б;

2. П1Б;

3. П-1 Б;

4. П.1 Б.

2. Основная сфера использования.

Железобетонные панели П 1 Б применяют для получения качественных и очень прочных ограждений частных, индустриальных и прочих территорий, а также для возведения дополнительных заборов.

Допускается строить небольшие калитки или ворота для пропуска людей и транспорта всевозможных габаритов. Элементы относятся к группе сборных изделий, поэтому сфера их применения достаточно широка. Строительство ограждающих конструкций может быть произведено не только на ровных поверхностях, но и уклонах.

Эксплуатация плит марки П 1 Б допускается на сухих, непучинистых и непросадочных грунтах. Если требуется обустроить забор на плывучих почвах, то выполняют песчаную засыпку, поверх которой монтируют панели оград. В зоне вечной мерзлоты и скалистых грунтах панели данного типа не применяются, так как установить фундамент в таких условиях невозможно. Допускается строительство заборов в местах с повышенной сейсмической активностью (не более 6 баллов по шкале Рихтера). Это стало возможным благодаря использованию бетона и стали в одном изделии. Плиты активно сопротивляются растягивающим и сжимающим усилиям. Оптимальная высота плиты 2,5 м. позволяет построить надежное ограждение.

3. Обозначение маркировки.

Плиты из железобетона П 1 Б маркируют по правилам стандарта Серии 3.017-1. В основном обозначении содержатся данные о типе изделия, особенности его внешнего вида и высоте конструкции. Буквенно-цифровая комбинация записывается в сокращенном виде, числа округляют и переводят в дециметры. Знаки наносят на торец панели черной несмываемой краской.

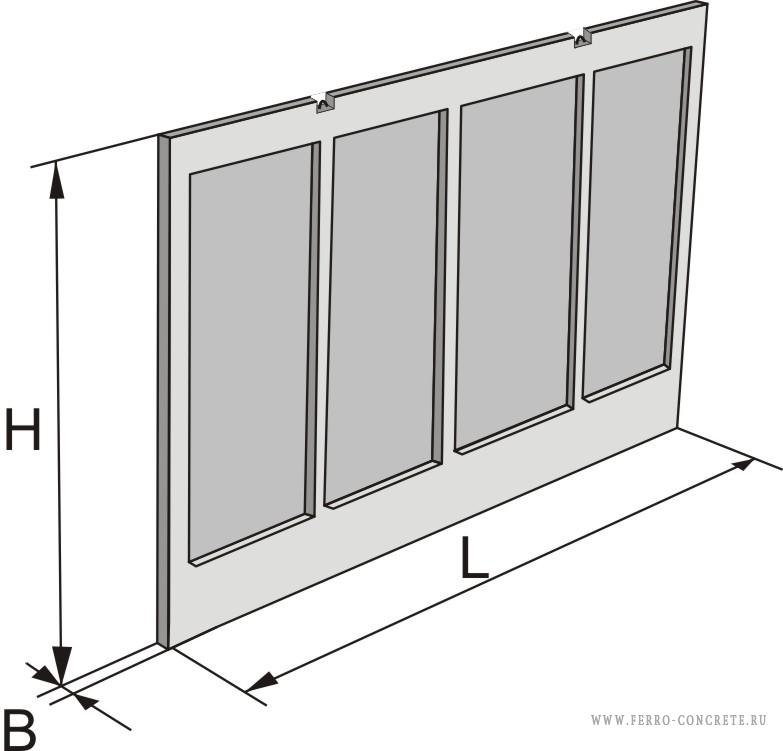

Характеристики П 1 Б:

1. П – плита заборная;

2. 1 – типоразмер;

3. Б – высота конструкции более 1,6 метров.

Длина = 3980;

Ширина = 120;

Высота = 1950;

Вес = 550;

Объем бетона = 0,22;

Геометрический объем = 0,9313.

4. Основные характеристики материалов.

Плиты П 1 Б изготавливают из смесей тяжелых бетонов высокого качества. Благодаря армированию изделий достигается проектная прочность. Усиление конструкции производится по схеме, закрепленной действующим стандартом. Для этого применяют стержневую арматуру класса стали А100, А200 и А300 по ГОСТ 5781-82; плоские сетки, изготовленные контактной точечной сваркой из горячекатаной проволоки марки Вр-1. Закладные детали М1 и М2 (анкерные стержни) приваривают к продольным пруткам пространственного армирующего каркаса. Все металлические компоненты проходят обязательную обработку антикоррозионными, а бетонные поверхности – гидрофобными составами. Марка прочности – М300 и выше. Материал также отвечает требованиям значительной морозостойкости, так как допускается эксплуатация плит ограждения при окружающей температуре до -35 градусов, а также свойствам водонепроницаемости и трещиностойкости по условиям действующего стандарта.

5. Транспортировка и хранение.

Плиты железобетонные для оград П 1 Б транспортируют спецтранспортом. Укладку продукции производят в горизонтальное положение, между слоями прокладывают деревянные доски толщиной 3 см. Крупные партии поставляют по железной дороге или морю. Продукция при перевозке надежно фиксируется. Погрузка и разгрузка выполняется только при помощи спецтехники. Подъем изделий на высоту выполняется при помощи двух строповочных петель, при этом операция выполняется равномерно на обе стороны. Не допускается при этом сброс или навал. Хранят панели штабелями по 4-5 рядов или высотой не более 1,5 метров. Под опорные ребра укладывают подкладки. Это обеспечит сохранность плит.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Панели для заборов

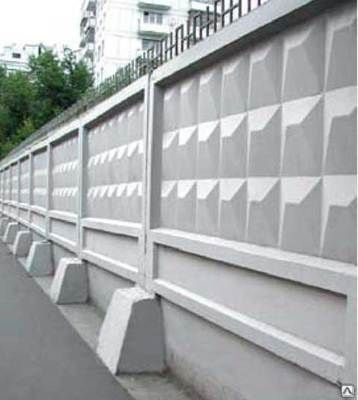

Заборы железобетонные – это конструкции высокой прочности, которые используются для возведения ограждений различной площади и протяженности. Заборы позволяют обозначить границы территории объектов различного назначения и защитить эту территорию от несанкционированного проникновения посторонних лиц и злоумышленников. Заборы и ограждения из железобетона также используются для защиты объектов от посторонних шумов извне и проникновения грязи на территорию или из нее.

Железобетонные заборы применяются в большинстве видов строительства. Промышленное, индустриальное, гражданское и, в особенности, жилищное строительство широко используют высокопрочные заборы в качестве ограждений для самых разнообразных объектов и прилегающих территорий. Помимо бетона и железобетона в качестве заборов используются также такие строительные материалы, как дерево, металл или кирпич. Выбор материала, как правило, зависит от назначения ограждений и климатических условий в районе строительства объекта. Однако практика показывает, что деревянные заборы недолговечны, кирпич – достаточно дорогой материал, а металл подвержен коррозии. Поэтому сегодня наибольшую популярность приобрели заборы железобетонные.

Железобетон обладает существенными преимуществами перед другими строительными материалами. Высокая прочность армированного сталью бетона позволяет подвергать жб заборы и ограждения значительным и постоянным нагрузкам. Железобетонные заборы с легкостью противостоят коррозии, смене климата и резким перепадам температур, от +35°С до -55°С. Высокие прочность и водонепроницаемость бетона позволяют устанавливать заборы непосредственно в грунт. Все эти характеристики приводят к главному преимуществу жб изделий – долговечности: заборы и элементы оград, изготовленные из железобетона, способны выстоять до 50-70 лет, а то и больше, при этом их первоначальные свойства сохраняются на всем протяжении эксплуатации.

Еще одним немаловажным преимуществом железобетонных изделий является сравнительно низкая цена бетонного сырья, позволяющая ощутимо сэкономить бюджет, причем не только крупным компаниям, но и человеку, например, при строительстве частного дома и благоустройстве прилегающего земельного участка.

Железобетонные изделия просты в монтаже, не требуют постоянного ухода и обработки наружных поверхностей. Таким образом, использование железобетона в любой сфере строительства выгодно по всем параметрам: качественные железобетонные изделия позволяют возводить действительно надежные конструкции, здания и сооружения, которые прослужат достаточно долго, не требуя постоянного ремонта.

Заборы ЖБИ состоят из следующих сборных элементов:

• панели для заборов (плиты ограждений) – гладкие или рифленые с ромбообразным рисунком плиты. Основания плит плоские или имеют выступы, которые вставляются в специальные фундаменты стаканного типа. Применение фундаментов в конструкции заборов позволяет равномерно распределить нагрузки, которые обрушиваются на отдельные участки забора;
• цокольные панели – позволяют устранить проемы, которые образуются под основными панелями заборов. Применение цокольных панелей ограждения позволяет полностью исключить просматриваемость территорий и проникновение на эти территории мелких животных;
• заборы самостоящие (самостоящие элементы оград) – специальные высокопрочные плиты, имеющие Т-образную форму. Самостоящие заборы не требуют установки фундаментов и грунтовой подготовки – они могут устанавливаться непосредственно на поверхности;
• столбы для заборов – вспомогательные элементы, которые используются в качестве соединительных и опорных элементов при строительстве заборов и ограждений из дерева, металла или железобетона;
• фундаменты под заборы (стаканные фундаменты) – применяются во всех случаях, когда необходимо обеспечить дополнительную защиту заборов от обрушения, например, в неустойчивых, подвижных грунтах или при эксплуатации сборных конструкций ограждения в суровых климатических условиях, характеризующихся частой сменой погоды и наличием ветровых нагрузок.

Заборы железобетонные и элементы оград изготавливаются в соответствии с сериями 3.017-1 «Ограждения площадок и участков предприятий, зданий и сооружений» выпуск 1 «Железобетонные элементы оград», 3.017-3 «Ограждения площадок и участков предприятий, зданий и сооружений», выпуск 1 «Железобетонные элементы оград», ИЖ 31-77 «Сборные железобетонные ограды высотой 1,2; 2 и 2,25 м» и АЭ-01-07 «Ограждения участков промышленных предприятий, складов и транспортных зданий и сооружений». Элементы оград также могут быть изготовлены в соответствии с ТО, которые разрабатываются индивидуально на заводе-изготовителе совместно с проектной организацией.

В качестве материала для изготовления железобетонных заборов и элементов ограждения применяется тяжелый бетон, класс по прочности на сжатие которого принимается от В15 и выше. Класс бетона по морозостойкости принимается от F100 и выше в зависимости от климатических условий в районе строительства. Класс бетона по водонепроницаемости принимается от W4 и выше. Для обеспечения дополнительной защиты заборов от разрушительного воздействия влаги в бетонную смесь добавляются различные воздухововлекающие и водоотталкивающие присадки.

Заборы и элементы оград армируются сварными сетками, которые собираются в объемные каркасы. В качестве материала для армирования применяется сталь следующих видов и классов: горячекатаная сталь периодического профиля классов А-I, А-II и A-III; холоднотянутая проволока класса Bр-I. Подъемные петли для удобства монтажа изготавливаются из горячекатаной арматурной гладкой стали класса А-I марки Вс3пс2, закладные элементы изделий – из прокатной стали марки Вст3кп2 или С235.

Заборы железобетонные маркируются буквенно-цифровым обозначением, где буквенный индекс обозначает наименование изделия. Перед наименованием изделия может указываться его типоразмер. Следующая за буквой цифра характеризует изделие по внешнему виду, размерам и армированию (ряд цифр обозначает габаритные размеры элемента в дециметрах). Буква после цифры характеризует принадлежность элемента к ограде определенной высоты: А – соответствует ограде высотой 1,2 м, Б – 1,6 м, В – 2 м. Дополнительный индекс К указывается в случае размещения элемента на косогоре.

В компании ГК «БЛОК» можно не только заказать заборы железобетонные, но и проконсультироваться с нашими специалистами, подобрать требуемые конструкции железобетонных изделий. В нашем отделе продаж можно заранее узнать и уточнить цену железобетонных заборов и рассчитать общую стоимость заказа. Купить железобетонные заборы и элементы оград и проконсультироваться по общим вопросам покупки и доставки Вы можете, позвонив по телефонам компании ГК «БЛОК»: Санкт-Петербург: (812) 309-22-09, Москва: (495) 646-38-32, Краснодар: (861) 279-36-00. Режим работы компании: Пн-Пт с 9-00 до 18-00. Компания ГК «БЛОК» осуществляет доставку железобетонных заборов по всей России прямо до объекта заказчика или на строительную площадку, если позволяет инфраструктура.

По вопросам монтажа железобетонных заборов и элементов оград обращаться по телефону (812) 309-22-09.

Сборные железобетонные заборы и стены — передовая технология формования сборных железобетонных изделий

Сборные железобетонные заборы AFTEC идеально подходят для большинства проектов ограждений. В отличие от традиционных методов производства сборный железобетон экономит время производства и является превосходным решением для долговечности и долгосрочной ценности.

ПОДРОБНЕЕ

Стены из сборного железобетона

Стены из сборного железобетона — эффективная альтернатива кирпичной кладке и дереву

Традиционные материалы, такие как дерево, винил, кованое железо, кирпич или бетонные блоки, подвержены износу из-за движения грунта, погоды, окружающей среды, температуры и насекомых. Тем не менее, сборная железобетонная стена выдерживает минимальное техническое обслуживание.

Преимущества стен из сборного железобетона

• Чрезвычайно прочный и стабильный
• Низкие эксплуатационные расходы
• Простота окрашивания и персонализации
• Недорогой строительный материал

• Не боится насекомых
• Универсально
• Из него можно формовать множество конструкций
• Можно спроектировать практически для любого применения

Популярность сборных железобетонных стен неуклонно растет на протяжении многих лет, но последние разработки в технологии формования бетона повысили их эффективность и эстетичность.

Сборные бетонные ограждения — оптимальное решение

Сборные промышленные и коммерческие бетонные ограждения устанавливаются путем установки опорных колонн (или стоек) в фундаменты кессонов или поверх них, а затем установки бетонных панелей в пустоты колонн путем укладки их друг на друга. еще один.

Сборные железобетонные ограждения — оптимальное решение

Сборные промышленные и коммерческие бетонные ограждения устанавливаются путем установки опорных колонн (или стоек) в фундаменты кессонов или поверх них, а затем установки бетонных панелей в пустоты колонн путем укладки их друг на друга еще один.

Несколько способов крепления колонн к

опорам кессона включают:

Сборные бетонные или стальные колонны встраиваются в опоры кессона до высоты стены, а затем панели укладываются в пазы колонн до высоты стены .

Соединение ячеек с цементным раствором, при котором колонна с центральным пространством размещается над фундаментом кессона с выступающей арматурой, и после того, как колонны установлены на место и закрепляются опорами/стяжками, затем в пустоту заливают бетон/жидкий раствор, чтобы закрепить колонну на опоре. Фонд. На более коротких стенах панели обычно устанавливаются до заделки пустот в колоннах. На более высоких стенах колонны обычно заливают раствором и дают им высохнуть перед установкой панелей.

Механическое соединение, при котором колонна имеет механические крепления, встроенные в колонну, которые крепятся к встроенным крепежным элементам, залитым в фундаменты кессона.
Запатентованная конструкция StoneTree®, при которой конструктивная жесткая опора встроена в основание кессона, выступая вверх для поддержки секции стены из колонн/панелей Combo-Cast™.

• БЕТОН
  VS
  ЗВЕЗЬЯ ЦЕПИ
• БЕТОН
  VS
  ДЕРЕВО

Установка сборных железобетонных стен дренаж воды, состояние грунта, архитектурная отделка и т. д.

Смотреть видео

Существует множество факторов, влияющих на стоимость установки промышленного или коммерческого бетонного забора, таких как: размер стены, дренаж воды, состояние почвы, архитектурная отделка и т. д.

СРАВНЕНИЕ ЗАБОРОВ

Сборный железобетон Система и традиционная система

Сравнение ограждений StoneTree® от AFTEC

и традиционных сборных ограждений

СРАВНЕНИЕ ОГРАЖДЕНИЙ	STONETREE® ОТ AFTEC	ТРАДИЦИОННАЯ СИСТЕМА ДЛЯ БОЛЬШИХ ПАНЕЛЕЙ
Высота стены	Высота стены 3 фута. до 16 футов	Нет ограничения
Стенные колонны	18 ″ квадрат	12 ″ и выше
Текстуры	Определенные и очень реалистические реплики различных видов каменного, блок -блок, блокировки	и очень реалистичные реплики различных видов. Менее четкое и не такое большое разнообразие дизайна
Длина стеновых секций	Стандарт – длина 15 футов/4,5 метра	Стандарт – длина 15 футов/4,5 метра
Тип фундамента	Стальная опора, встроенная в бетонный фундамент кессона, поддерживающий колонна, встроенная в бетонный фундамент кессона, поддерживающий сборные стеновые панели

ПОЛУЧИТЬ ДОПОЛНИТЕЛЬНУЮ ИНФОРМАЦИЮ

Варианты декоративных бетонных стен

Системы бетонных стен AFTEC включают в себя передовые технологии производства бетонных опалубок для получения одинаковой текстуры и дизайна на обеих вертикальных сторонах стены забора. Этот метод позволяет воспроизводить четко определенные текстуры и детали на бетонных поверхностях с исключительной реалистичностью, будь то уступы, сухой камень, блоки, сланец, тесаный камень, штукатурка, шлифовка, расщепленный лицевой блок и архитектурные конструкции. Готовые панели окрашиваются пятновыводителем.

ГАЛЕРЕЯ ТЕКСТУР

Aftec, LLC

Звукоизоляционные стены — передовая технология формования сборных железобетонных конструкций

Технология сборного железобетона произвела революцию в производстве шумовых и звуковых барьеров. Шумозащитные стены AFTEC очень эффективно блокируют шум от транспорта или промышленных источников и, как и все продукты AFTEC, рассчитаны на длительный срок службы. Экономьте время и деньги с помощью сборных звуковых барьеров для ваших проектов.

ПОЛУЧИТЬ ДОПОЛНИТЕЛЬНУЮ ИНФОРМАЦИЮ

Шумозащитные барьеры — также известные как звуковые стены, звуковые бермы, звуковые барьеры.

Шумозащитные экраны, также известные как звуковые стены, звуковые бермы, звуковые барьеры или акустические барьеры, представляют собой наружные стены, обеспечивающие наиболее эффективный метод блокирования шума от загруженных дорог, автомагистралей, железных дорог и промышленных источников. Они предназначены для уменьшения передачи звука, защищая людей от шумового загрязнения, которое может вызвать стресс и другие неблагоприятные последствия.

Шумозащитные экраны прерывают звук от источника, например, транспортных средств, движущихся к приемнику, например, дому. Сама масса барьера останавливает звуковую энергию и перенаправляет ее. Около трех четвертей шумозащитных экранов изготовлены из сборного железобетона или кирпичной кладки.

ПОЛУЧИТЕ ДОПОЛНИТЕЛЬНУЮ ИНФОРМАЦИЮ

Как работает шумоизоляция?

Шумозащитные стены физически уменьшают шум, поглощая или отражая его; или заставляя его идти окольным путем, который заставляет его рассеиваться. Звук — это тип энергии, который становится сильнее по мере удаления от точки своего происхождения. Транспортные средства на дороге генерируют звуковые волны — в основном из-за прилипания и отслоения резиновых шин на тротуаре — которые распространяются во всех направлениях. Когда волны достигают барьера или препятствия, они либо поглощаются, либо отскакивают.

Отражающие шумозащитные экраны, которые заставляют звуковые волны отражаться в другом направлении, являются одним из наиболее эффективных методов блокировки шума. Отражающие стены из твердого бетона, которые создают барьер и отталкивают звук от домов или других экранируемых помещений.

Как четко определено Федеральным управлением автомобильных дорог, шумозащитный барьер может обеспечить снижение уровня шума на 5 дБ, если он достаточно высок, чтобы прервать прямую видимость от шоссе до приемника, например, дома или человека. После того, как он выходит за пределы прямой видимости, он может добиться дополнительного снижения уровня шума примерно на 1,5 дБ на каждый метр высоты барьера.

Звукозащитное ограждение из сборного железобетона AFTEC

Шумоизоляционные стены AFTEC являются идеальным решением для снижения уровня шума вокруг различных объектов, таких как логистические компании и распределительные центры, где круглосуточно и без выходных работает грузовой транспорт.
