Технология устройства отмостки с профилированной мембранной PLANTER GEO

  • Описание
  • Материалы
  • Монтаж
  • Расчет стоимости
  • Задать вопрос

Альтернативная система устройства отмостки с использованием гидроизоляционной мембраны PLANTER Geo имеет несколько преимуществ:

  • исключительная долговечность;
  • эффективное отведение жидкости;
  • защита фундамента от промерзания;
  • простота монтажа.

Устройство отмостки с гидроизоляционной мембраной PLANTER Geo:

1. грунт основания;
2. экструзионный пенополистирол ТЕХНОНИКОЛЬ;
3. профилированная мембрана PLANTER Geo;
4. гравий.

Купить

 «Мягкая» отмостка — рациональная альтернатива классической бетонной отмостке.

Немногим известно, что отмостка входит в состав функциональной зоны обустройства придомовой территории, и от того, как выполнено ее устройство, во многом зависит не только долговечность строительных объектов, но и архитектурно-художественный облик городов. Поэтому стоит рассмотреть помимо применяемых «классических» технологий и материалов для устройства отмостки альтернативные конструктивные и архитектурные решения с применением современных материалов.

Мембрана PLANTER в устройстве отмостки

Конструкция отмостки с применением профилированных мембран PLANTER Geo представляет собой водонепроницаемое покрытие, устраиваемое по наружному периметру стен в уровень отметки спланированной поверхности грунта. Принципиальное отличие такого устройства отмостки от «классической» конструкции заключается в отсутствии финишного слоя из бетона, который, подвергаясь морозному разрушению, выходит из строя в первые 2 года эксплуатации.

Профилированная мембрана PLANTER для отмостки

Профилированная мембрана в конструкции альтернативной отмостки выполняет одновременно две важных функции: гидроизоляция отмостки и дренаж дождевой воды. Для создания уклона менее 0,05 в направлении от здания в рассматриваемой конструкции применяется мелкозернистый песок, после формирования уклонообразующего слоя укладываются плиты утеплителя из экструзионного пенополистирола, затем непосредственно профилированная мембрана PLANTER Geo

. Финишное покрытие в зависимости от эстетического и эксплуатационного назначения может быть выполнено в виде засыпки из гравия, растительного субстрата с последующим озеленением, либо классического мощения из тротуарной плитки либо брусчатки.

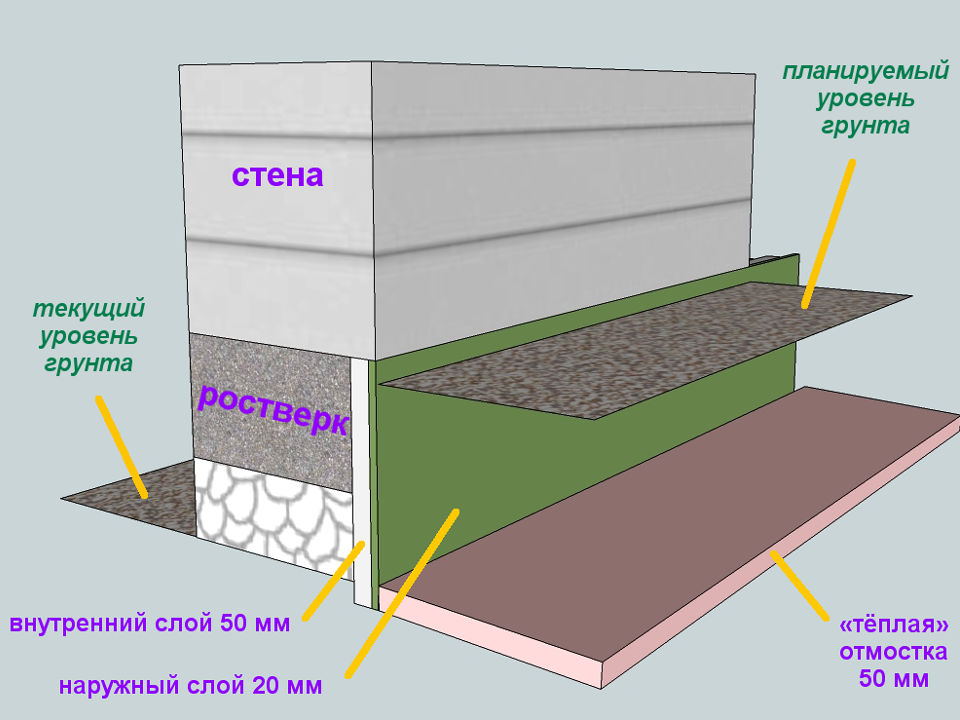

Утепление отмостки с профилированной мембраной PLANTER

Применение плит утеплителя при устройстве отмостки позволяет значительно уменьшить глубину промерзания грунта возле стен фундамента и сгладить перепады температуры, тем самым уменьшить разрушающее воздействие на фундамент. Ширина альтернативной отмостки с применением профилированных мембран PLANTER Geo составляет от 90 до 100 см.

Какой бы вид отмостки вы ни выбрали, всегда следует помнить об организации водосбора с поверхности кровли, не допуская неорганизованный сброс жидкости в цокольную зону здания.



Защитно-дренажная мембрана PLANTER Geo:

PLANTER Geo — профилированная мембрана из полиэтилена высокой плотности с прикрепленным слоем геотекстиля. Мембрана создана для использования в системах, где она выполняет функцию эффективного дренажа.

Область применения:

  •    Устройство тротуарных дорожек
  •    Устройство отмостки
  •    Защита гидроизоляции и дренаж
  •    Дренаж в эксплуатируемых кровлях
  •    Дренаж в инверсионной кровле
  •    Дренаж в зеленых кровлях

Физико-механические характеристики

Материал основы - Полиэтилен высокой плотности
Тип геотекстиля - Термоскрепленный
Высота шипов мм 8
Предел прочности на сжатие кН/м2(т/м2) 420 (~42)
Водопропускная способность л/с*м2
Объем воздуха между шипами л 5,5
Температура применения С от -50 до +80
Масса 1м2 кг 0,6
Длина рулона м 15
Ширина рулона м 2,0
Разрывная сила при растяжении, не менее Н 455
Водопоглощение, не менее % 0
Относительное удлинение при разрыве, не менее % 26
Класс пожарной опасности - КМ5 (Г4, В3, РП2)

PLANTERBAND — самоклеящаяся герметизирующая лента.
Ролик шириной 10 см из специальной смеси битумно-полимерного вяжущего, нанесенного на толстую полимерную пленку.
Материал имеет высокую эластичность и гибкость, что гарантирует высокое качество герметизации швов.
Может использоваться во всех климатических районах.

1.

Подготовьте траншею, размером соответствующую диаметру дренажной трубы. Возможно использование труб минимального диаметра.





2.

Уложите на дно траншеи фильтрующий материал (песок среднезернистый) и приступайте к укладке дренажной мембраны PLANTER Geo.





3.

Мембраны могут быть уложены непосредственно на грунт, если размер его неровностей не превышает 50 мм, а их количество не превышает 10 шт. на кв. м. В противном случае выровняйте основание песком (мин. 100 мм).





4.

Если не удается покрыть требуемую площадь одним листом мембраны, укладывайте все последующие с нахлестом (100-120 мм или 4 шипа) на уже уложенные.





5.

Чтобы их «состыковать», формируйте нахлест 4 шипа, для этого отделите геотекстиль и вставьте шип в ячейки.





6.

Для крепления «захода» на стену и сохранения дренажного полотна непрерывным скрепите места примыкания материалов PLANTER лентой PLANTERBAND.





7.

Скрепите геотекстиль для формирования целостности фильтрующего слоя. Используйте двух- или одностороннюю клейкую ленту. Если клейкая лента односторонняя, ее ширина должна быть не менее 50 мм.





8.

Сформируйте отсыпку из гравия или растительного субстрата поверх уложенной мембраны. Эстетичный вид придаст установка краевой рейки.

Задать вопрос

Ваше имя*

Сообщение*

Защита от автоматических сообщений

Введите слово на картинке*

даю согласие на обработку моих персональных данных в соответствии с Политикой обработки персональных данных

даю согласие ООО «ТехноНИКОЛЬ-Строительные Системы», ИНН 7702521529 (далее — Общество) на получение от Общества (или от третьих лиц, действующих по поручению Общества) рекламных, информационных материалов по указанному мной номеру телефона, адресу электронной почты

Отмостка для дома

На данной странице представлена информация о технологии изготовления отмостки вокруг дома. Мы рассмотрим функциональное назначение отмостки и ее разновидности, представим обзор материалов, пригодных для использования и разберемся в нюансах монтажа конструкции.

Оглавление:

  • Что такое отмостка, обязательно ли её выполнять
  • Виды отмостки дома
  • Материалы используемые для отмостки
  • Технология устройства отмостки
    • Разметка отмостки и рытье траншеи
    • Гидроизоляция и засыпка уплотняющей подушки
    • Монтаж опалубки
    • Армирование и бетонирование отмостки
  • Дополнительные меры при устройстве отмостки

Что такое отмостка, обязательно ли её выполнять

Отмостка — это монолитная либо сборная лента шириной от 1 до 2 метров, опоясывающая периметр здания. Отмостка выполняет три функции:

  • Декоративную;
  • Защищает фундамент от атмосферных осадков;
  • Уменьшает глубину промерзания грунта по периметру дома.

Отмостка является необязательным конструктивным элементом здания, однако если вы хотите снизить негативное влияние сторонних факторов на фундамент к минимуму, тем самым продлив срок эксплуатации основания, лишней она не будет.


Рис. 1.1: Отмостка вокруг дома из плитки

Воздействие влаги является главной причиной разрушения любых оснований из железобетона, поскольку попадая в микропоры бетона вода постепенно размывает материал. Ключевая роль отмостки — предотвращение пропитывания контактирующих с фундаментом пластов грунта атмосферными осадками и водой, образовавшейся в результате таяния снега.

Важно: отмостка является одним из трех конструктивных элементов, которые позволяют полностью защитить фундамент от влаги. Также данную функцию выполняет дренажная система, отводящая от основания грунтовые воды, и ливневые отводы.

Декоративная роль отмостки проявляется, если конструкция изготовлена из эстетически привлекательных материалов — тротуарной плитки либо натурального камня. В таком случае отмостка дополняет экстерьер сооружения, делая его завершенным.

Виды отмостки дома

В зависимости от конструктивного исполнения, отмостка классифицируется по двум факторам, согласно которым выделяют:

  • Сборные и монолитные отмостки;
  • Утепленные и без теплоизоляции.

Монолитные отмостки выполняются из асфальта либо железобетона. Такие конструкции не имеют декоративной ценности, однако им свойственна большая долговечность и эффективная защита фундамента от влаги.


Рис. 1.2: Бетонная отмостка

Сборные отмостки делаются из плитки. В процессе их эксплуатации межплиточные швы могут размываться, что приведет к потере гидроизоляционных качеств конструкции. Данная проблема решается укладкой под плитку слоя геотекстиля.

Важно: утепленная отмостка обустраивается при необходимости уменьшения глубины промерзания контактирующих с фундаментов пластов грунта. Это нужно в условиях пучинистой почвы — дополнительная теплоизоляция позволяет закладывать фундамент на меньшую глубину, тем самым экономя материальные средства. Такие отмостки предусматриваются еще на стадии строительства дома либо в случаях, когда принимаются меры по защите основания от пучения.


Рис. 1.3: Схема промерзания грунта под отмосткой

При обустройстве отмостки любого типа необходимо руководствоваться следующими требованиями:

  • Ширина конструкции подбирается исходя из вылета кровли здания. Отмостка должна быть больше ширины карниза на 30 см, что обеспечит эффективный отвод дождевых вод от периметра фундамента. За минимальную ширину отмостки, независимо от вылета кровли, принимается 90 см;
  • Отмостке всегда задается уклон в сторону от здания, который необходим для того, чтобы осадки могли самотеком отводиться от стен дома. Величина уклона зависит от типа отмостки — в сборных конструкциях из плитки и булыжников он составляет 5-10% (уклон между крайними контурами отмостки шириной в один метр — от 5 до 10 см), для монолитных конструкций — 3-5%. Учитывайте, что чем больше уклон, тем неудобнее использовать отмостку как дорожку для ходьбы;
  • Обязательным является наличие компенсационного шва толщиной 1-2 см. между отмосткой и цоколем дома. Он нужен чтобы отмостка, которая может деформироваться под воздействием сил пучения и температурного расширения, не повреждала гидроизоляцию и облицовку на внешней стороне цоколя;
  • Полноценную защиту фундамента от атмосферных осадков может обеспечить лишь отмостка шириной свыше 3 м., делать которую нерационально по многим причинам. Чтобы увеличить эффективность конструкции по внешнему контуру отмостки необходимо установить дренажный канал, который будет отводить стекающую воду на безопасное от дома расстояние. В качестве дренажа можно использовать предусмотренный на стадии бетонирования желоб либо разрезанную на две части и размещенную в грунте трубу из асбоцемента либо пластика.

Материалы используемые для отмостки

Конструкция отмостки состоит из двух слоев — подстилающего и наружного, твердого слоя, по которому стекают атмосферные осадки.

Подстилающий слой необходим для придания отмостке требуемого уклона, он выступает в качестве уплотнения, на котором укладывается лицевое покрытие. Для формирования подстилающего слоя могут применяется глина либо песок и щебень.


Рис. 1.4: Схема бетонной отмостки

Важно: глина используется для создания отмостки из плитки, песок и щебень — для заливки монолитной бетонной конструкции. Песчаная подушка выполняется из карьерного песка и щебня класса прочности М600 и выше. Допустимо использование щебенки известняковых пород и вторичного либо шлакового щебня.

Выбор лицевой поверхности отмостки зависит от индивидуальных предпочтений. Мы рекомендуем делать монолитные конструкции из железобетона —  их обустройство сопровождается минимальными затратами, технология исполнения проста, а срок службы таких отмосток значительно превышает ресурс отмостки из плитки либо камня.

Для возведения монолитной отмостки вам потребуются следующие материалы:

  • Бетон марки М200;
  • Щебень;
  • Песок и глина;
  • Гидроизоляционное полотно — геотекстиль либо стеклоизол;
  • Арматурная сетка с ячейками 10 см;
  • Доски и рейки для опалубки, гвозди либо саморезы;
  • Арматурные колышки, бечевка.

Также подготовьте следующие инструменты — бетономешалку, болгарку или ножовку для резки досок, ведра и мастерок, ручную трамбовку, провило для выравнивания бетона после заливки, уровень.

Технология устройства отмостки

Обустройство отмостки начинается с подготовки периметра дома. Необходимо удалить всю поверхностную растительность и слой дерна на глубину одного штыка лопаты. Также осмотрите цоколь здания, обнаруженные на нем трещины нужно заделать смесью жидким раствором либо смесью из клея и цемента.

Разметка отмостки и рытье траншеи

Разметка контуров отмостки выполняется с помощью арматурных прутков и строительного шнура — от цоколя отступается расстояние, равное ширине отмостки, и с шагом в 5 м. забиваются стержни из арматуры, между которыми натягивается бечевка.


Рис. 1.5: Траншея под отмостку

По размеченному периметру копается траншея под отмостку глубиной 20-25 см. Учитывайте, что минимальная толщина подготовки из песка и щебня составляет 15 см, а толщина самой бетонной отмостки — 10 см. Около 5 см. отмостки должно возвышаться над уровнем грунта.

Гидроизоляция и засыпка уплотняющей подушки

По завершению разработки грунта дно транши устилается геотекстилем, поверх которого насыпается слой песка толщиной 10 см.


Рис. 1.6: Уплотняющая подсыпка под отмостку

Песок увлажняется водой и тщательно уплотняется трамбовкой, после чего выравнивается под уклон в 5 см. между крайними контурами траншеи. Поверх песка укладывается и выравнивается слой щебня толщиной 5 см.

Монтаж опалубки

Опалубка устанавливается внутрь траншеи по периметру ее наружной стенки. В качестве опалубки используются строганные доски либо листовая фанера толщиной от 1 см. Высота опалубки должна быть идентична высоте выступающей над грунтом части отмостки.

Форму нужно укрепить боковыми раскосами, чтобы ее не расперло под давлением бетона. Внутри опалубки с шагом в 5-6 метров устанавливаются поперечные компенсационные швы, в качестве которых используются установленные на ребро доски толщиной 1-2 см.


Рис. 1.7: Опалубка отмостки с деформационными швами

Важно: верхний срез досок необходимо обрезать с учетом уклона отмостки — впоследствии они будут использоваться как маяки, по которым провилом будет выравниваться бетонная смесь. Также продольный шов формируется по контуру цоколя дома.

Армирование и бетонирование отмостки

Укреплять отмостку армированием нужно для того, чтобы конструкция не разрушилась под воздействием деформационных нагрузок. Для армирования используется стальная сетка с ячейками 10*10 см, которая укладывается в опалубку. Сетку нужно поднять над щебеночной подготовкой на высоту 3-4 см. с помощью подставок-грибков либо кусков кирпича и обрезать по ширине так, чтобы ее края были удалены от опалубки на 5 см.


Рис. 1.8: Бетонирование отмостки

Бетонная смесь, которой заливается отмостка, должна быть умеренно густой и держать форму при выравнивании. Отмостка бетонируется последовательно — смесью заполняется секция между деформационными швами и поверхность выравнивается провилом по маякам, после чего заливается следующая секция.

Дополнительные меры при устройстве отмостки

Чтобы сделанная отмостка имела максимальные гидроизоляционные качества и прочность необходимо выполнить ее железнение. Делается это спустя 1-2 часа после бетонирования — поверх сырого бетона распределяется слой сухого цемента толщиной 2-4 мм, который тщательно втирается в поверхность с помощью мастерка либо полиуретановой терки. Частицы цемента проникнут в микропоры бетона и в дальнейшем, при воздействии влаги, закупорят их.

Рис. 1.9: Технология железнения отмостки

Важно:  если отвердевание бетона происходит при температуре свыше 20 градусов, конструкцию необходимо укрыть мешковиной и увлажнять ветошь с периодичностью раз в день.

Демонтаж опалубки выполняется на 3-4 день после бетонирования. Также удаляются доски, использующиеся в качестве компенсационных швов, и образованные полости заполняются битумом либо герметиком.
