На сегодняшнее время, ограждения из профнастила являются практически самыми распространенным, ввиду относительно несложного монтажа, долговечности, эстетичности и разнообразиям цветовых гамм и форм. Листы изготавливаются из оцинкованной стали методом холодного проката и окрашиваются. Размеры листов у каждого производителя бывает разным. Самый распространённый имеет размеры по ширине 1150 мм, полезная ширина 1100 мм, так как монтируется он «внахлёст». Для заборов используется обычный профнастил с маркировкой С10 и более жёсткий С21, но главное это выбрать правильный фундамент под забор из профнастила.

Крепкий фундамент залог длительности «жизни» любого забора

Виды фундамента для забора

Основными факторами при выборе фундамента являются:

• Уровень грунтовых вод в районе работ. Чем они ближе к поверхности, тем основательнее придётся строить.

• Расчет «парусности» листов.

• Тип грунта. Чем мягче и влажнее грунт, тем глубже нужно закладывать фундамент.

• Наличие рядом оживленных магистралей и железных дорог. Тяжелый транспорт вызывает вибрации в почве, вследствие чего забор разрушается.

Просто вбитые в землю столбы очень скоро пойдут «под откос»

Существует несколько видов фундамента:

1. Столбчатый. Это самый простой и легкий в выполнении вид. Суть его в том, что ямобуром делают ямы необходимой глубины, в которые забиваются вертикальные опоры забора и полость бетонируется.

2. Ленточный. При устройстве фундамента роется траншея, армируется полость, устанавливаются вертикальные опоры, и заливается бетоном.

3. Ленточно-столбчатый. Этот комбинированный тип фундамента, в котором между столбами роют траншею и заливают бетоном после армирования. Столбы могут быть как монолитные, так и из кирпича или шлакоблока. Для большей эстетичности можно отделать облицовочным камнем.

4. Каменный. Самый дорогой и трудозатратный тип забора, но самый надёжный. Фундамент выкладывается из бутового камня и заливается бетоном, предварительно вставив опоры. Из камня можно также выложить колонны будущего забора.

Наиболее распространенным, надёжным и долговечным по праву считается забор из профнастила на ленточном фундаменте. Именно ленточный фундамент является наиболее подходящим для этого ограждения.

Ленточный фундамент не только будет служить долго, но и не даст стокам после дождя и снега заливаться во двор

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу строительства заборов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Этапы строительства ленточного фундамента и установка забора

Разметка и выкапывание траншеи

Первым этапом необходимо выполнить разметку местоположения забора так, чтобы он не выходил за пределы Вашего земельного участка, так как после устройства фундамента будет уже проблематично его перенести.

Для разметки по периметру забивают колышки и натягивают крепкий шпагат. Далее необходимо по всей длине убрать растения и кустарники. После этого определяют места установки столбов. Для этого рулеткой от углов отмеряют одинаковые расстояния, в зависимости от факторов, которые были указаны выше. Необходимо учесть длину ворот и калитки.

Далее выполняется выкапывание траншеи шириной 30-40 см и глубиной 70-80 см от поверхности земли. Это делается при помощи узкоковшового экскаватора или вручную. Всё зависит от типа почвы и желаемой скорости постройки. При наличии скальных грунтов используется гидромолот или, в ручном варианте, используется отбойный молоток. В этом случае глубина траншей в таких твердых породах может быть уменьшена.

Подготовка траншеи под фундамент для забора

Затем делается песчаная «подушку» слоем в 10-20 см. Её необходимо утрамбовать. Она будет служить основанием нашего фундамента и обеспечит необходимый дренаж.

При неровном рельефе следует учитывать то, что одна секция забора должна быть на одном уровне. В таких случаях забор делается «ступеньками».

Один из способов планирования архитектуры забора при неровностях ландшафта

Установка опалубки

При обустройстве опалубки, её сборка осуществляется на 20-30 см выше поверхности земли. Она может быть выполнена как из досок, металлических листов, фанеры или профессиональной опалубочной фанеры, которая позволит при высыхании бетона без особого труда ее отделить.

Неровный рельеф добавляет трудностей в установке опалубки, чтобы сделать фундамент для забора из профнастила. Так как одна секция будет иметь одну высотную отметку, необходимо установить и опалубку на планируемой высоте. Секции в этом случае разделяются между собой при помощи этой же опалубки. В этом случае каждое отделение в дальнейшем будет заполняться бетоном поэтапно. Естественно и армирование бетона будет устроено несколько сложнее, чем при ровной поверхности.

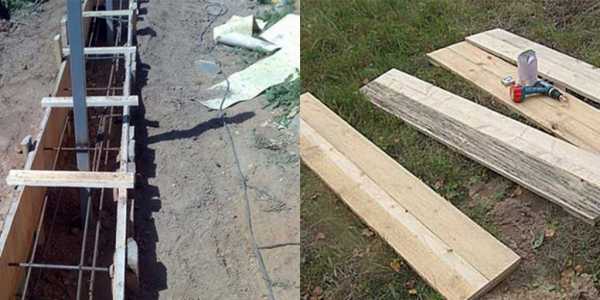

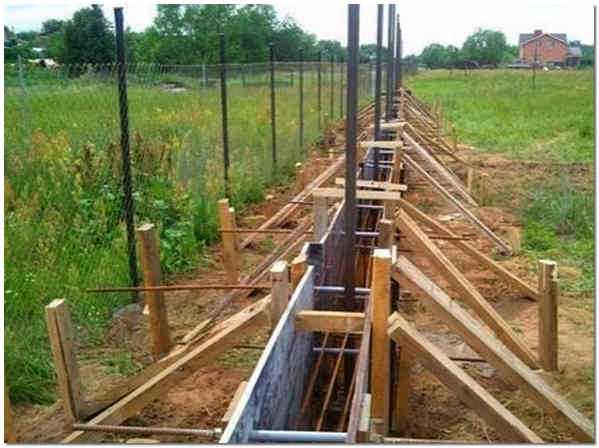

Сборка опалубки и армирование для будущего фундамента

Это может быть интересно! В статье по следующей ссылке читайте про заборы для дачи.

Установка опор и армирование

Следующая стадия состоит в установке вертикальных опор для будущего забора. Обычно выбирается стальной уголок или квадратный профиль 30-40 мм. Для увеличения срока службы опоры и продольные лаги необходимо прогрунтовать и покрасить, предварительно зачистив очаги коррозии, если таковые имеются.

Опоры для забора могут быть и такими, как показано в этом видео:

Опоры забиваются в траншею на расстоянии 2 – 3 метра и на глубину не менее 20-30 см. При наличии скальных пород под каждую опору выдалбливается ямка которая после установки опоры либо отдельно бетонируется, либо засыпается грунтом и утрамбовывается. В этом случае обязательно устройство подпорок, чтобы обеспечить их вертикальность до заливки бетоном. Расстояние между опорами выбираются в зависимости от района работ и высоты самого забора. Обычно оно составляет 2,5 – 3 метра. В ветреных районах, такой забор работает как парус и при больших длинах будет велика вероятность, что листы деформирует или вообще сорвёт с мест крепления.

Стандартная схема разметки забора

Для увеличения надежности между опор в траншее приваривается арматура диаметром 10 мм. При большой глубине следует сделать несколько таких связующих соединений на разных уровнях.

Армирование выполняется также при помощи арматуры 8-12 мм. Так как фундамент не несёт практически никакой нагрузки, кроме боковой, то особого подхода не требуется. Требуется в основном обеспечить целостность конструкции. Между опорами вбиваются отрезки арматуры и вдоль, вязальной проволокой навязывается 2-4 ряда арматуры, в зависимости от глубины траншеи. Для еще большего усиления навязывают поперечины. Необходимо учитывать, что арматура должна быть на расстоянии 2-3 см от края опалубки.

Армирующие прутья не должны касаться досок опалубки

Это может быть интересно! В статье по следующей ссылке читайте про блоки для забора.

Бетонные работы: отстой фундамента и распалубка

Далее необходимо заполнить траншею до нужного уровня опалубки бетоном или раствором с использованием цемента марки не менее 200. Ленточный фундамент для забора из профнастила заливается послойно чтобы обеспечить выход воздушных пузырей из раствора. По мере высыхания бетона необходимо его поливать водой. В течении первых двух-трёх дней это желательно производить каждые 3-4 часа. Полив позволит избежать появления трещин. Далее можно реже. Распалубка фундамента проводится в зависимости от температурных условий при наборе бетоном 70% прочности, а это 2-4 суток. При применении присадок, ускоряющих застывание возможно снятие опалубки и через сутки. Однако к монтажу забора следует приступать не ранее 7 дней.

Когда раствор застынет опалубку разбирают

Установка продольных профилей и крепёж листов профнастила

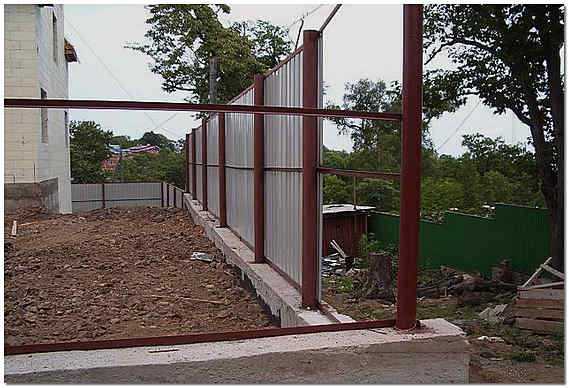

Этот этап подразумевает приваривание профилей между опор забора. Он может быть выполнен как из уголка 2-3 см, так и из «П» образного или квадратного профиля. При этом используются несколько типов соединения, как показано на рисунке. Если покраска не выполнена предварительно, то после сварочных работ необходимо покрасить каркас будущего забора. Особенно при покраске следует уделить внимание сварным швам, так как именно там чаще всего возникает коррозия.

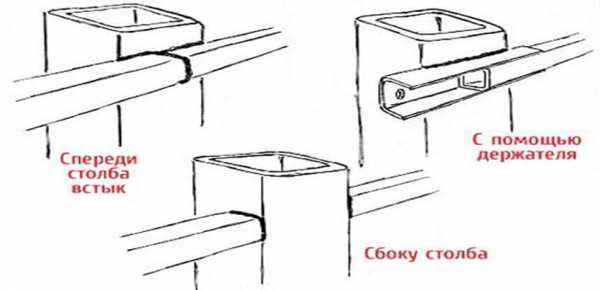

Крепление профнастила по отношению к столбам производится тремя способами

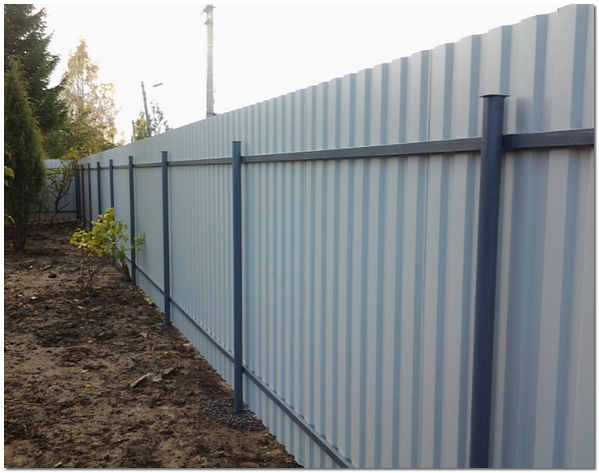

После этого выполняется монтаж профнастила при помощи саморезов с резиновыми прокладками, чтобы избежать повреждения листов и возникновения ржавчины в местах крепления. Расстояние между крепежом зависит от размеров листа.

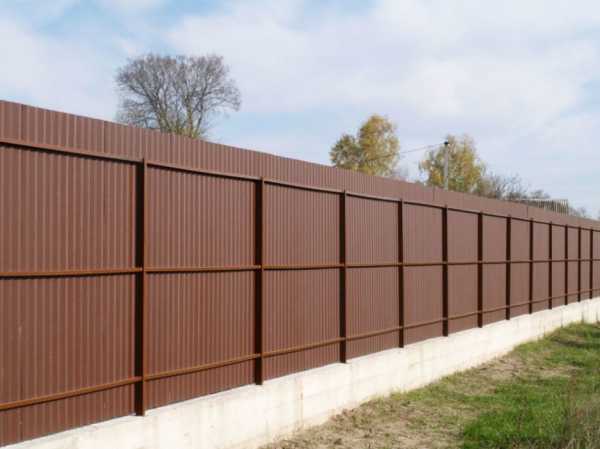

Для улучшения внешнего вида фундамент можно отделать плиткой, облицовочным кирпичом или камнем, просто оштукатурить и покрасить.

Обзор процесса создания фундамента и монтаж забора моно посмотреть в видео:

Частые ошибки при постройке

Недостаточная глубина закладки фундамента, вследствие чего забор может «поплыть», перекосить и лопнуть. Особенно это характерно для заболоченных мест с близким залеганием грунтовых вод (возле водохранилищ, прудов итд.).

Это может быть интересно! В статье по следующей ссылке читайте про декоративные столбы для забора.

Заключение

Такие же последствия могут быть, если слой подушки из песка или гравия под фундамент недостаточен или плохо был утрамбован. И, конечно, некачественное армирование может привести к трещинам и сколам бетона. В целом, можно сказать, что подготовительный этап, до заливки бетоном, можно считать главным при постройке качественного забора. Прочитать позже

Отправим материал на почту

Распечатать

m-strana.ru

Опалубка для забора своими руками: порядок устройства

Опалубка под забор

Забор – необходимая конструкция в любом хозяйстве. Ограждения, возведённые по периметру частного владения или другого объекта, не только обозначают границы участка, но и препятствуют проникновению на его территорию различных животных и нежелательных гостей. Как и все строения, забор нуждается в крепком и надёжном основании. Ленточный монолитный фундамент помимо своей опорной функции дополнительно исполняет роль наземного ограждения. Опалубка под забор формирует основные габариты монолитного фундамента.

Для чего нужен ленточный фундамент под забор

Самое простое решение строительства ограды – это установка вертикальных опор прямо в землю и навешивание между ними металлической сетки. На первый взгляд неопытного хозяина участка это быстрый и дешёвый способ устройства забора. Это можно сделать, если требуется временно оградить какое-либо пространство. Со временем стойки из-за подвижки грунта под влиянием дождевых вод, сезонного промерзания почвы потеряют свою несущую способность и просто упадут.

Чтобы это не происходило, забор необходимо устанавливать на фундаменте. Для этого воздвигают монолитный ленточный фундамент. Лента связывает между собой опоры забора в единую жёсткую конструкцию.

В случае устройства отдельно стоящих фундаментов под каждую стойку возникает риск их сдвижки относительно горизонтальной оси ограждения.

Виды ленточного фундамента под забор

Фундаментную ленту обычно делают 3 видов. Для этого применяют природный камень, сборный железобетон и монолитный бетон. Первые 2 вида оснований не нуждаются в опалубочных ограждениях.

Для устройства фундамента ограды из монолитного бетона необходимо устанавливать опалубку.

Материалы для устройства опалубки

Чтобы удержать жидкую массу бетона в определённой форме, нужно создать прочную конструкцию. Материал для этого может быть различным. Выбор вида опалубочного ограждения зависит от объёмов бетонных работ, наличия того или иного плитного материала под рукой. В основном опалубочные работы производят из следующих материалов:

• древесина;
• ДСП;
• листы OSB;
• строительная фанера;
• пенопласт;
• подручный материал.

Древесина

Самая популярная опалубочная конструкция для забора это ограждения из дощатых щитов и бруса. Для заборов используют в основном доски и брус из хвойных пород дерева. На рынке строительных материалов для изготовления опалубочных конструкций предлагают обрезную доску и брус из сосны:

Древесина (сосна)	Длина, мм	Толщина, мм
Обрезная доска	4,5, 4	25, 30, 40
Брус	4,5, 4	50х50, 100х100

Опалубка под забор в основном делается из доски толщиной 25 мм. Брус для крепления щитов применяют сечением 50х50 мм.

Доска для опалубки

Доски сбивают в щиты, скрепляя их брусом. Брус и доски идут также на изготовление крепежа деревянных щитов в проектном положении.

ДСП

Древесно-стружечные плиты – прочный материал для использования его в качестве опалубочных щитов. Изготовление щитов из ДСП обойдётся хозяину участка несколько дороже, чем опалубка из досок.

Достоинства опалубки из ДСП:

1. Сделанная опалубка для забора своими руками из ДСП, значительно сокращает время на её сборку и демонтаж.
2. Плиты оставляют после себя практически идеально гладкую поверхность бетона. При высокой надземной части фундамента это играет существенную роль в формировании внешнего вида ограждения.
3. Щиты из ДСП можно в дальнейшем использовать на любых других работах.

Плиты из ДСП для опалубки фундаментов заборов применяют в основном толщиной 25 – 30 мм. Щиты из такого материала выдерживают напор бетонной массы довольно широких оснований под забор.

Для изготовления опалубки используют, кроме ДСП, также доски и брус. Для крепления элементов опалубочной конструкции используют саморезы и шурупы.

После окончательного схватывания бетона опалубка легко разбирается с помощью шуруповёрта.

Листы OSB

В торговой сети можно приобрести OSB в листах размером 1250х2500 мм. Применяют для опалубки изделия толщиной от 10 до 22 мм.

Листы OSB

OSB легко пилится. Листы также режут абразивным кругом угловой машинки или электролобзиком. Относительно лёгкий вес в сочетании с прочностью OSB позволяют быстро и надёжно смонтировать коробчатую конструкцию под заливку бетоном.

Для сборки и разборки ограждающих конструкций из OSB используют шуруповёрт, саморезы и шурупы. Гвозди в древесно-стружечном массиве не держатся, прибивая их можно нарушить целостность структуры листа.

Строительная фанера

Фанера строительного назначения очень прочный опалубочный материал многоразового пользования. Строительная фанера один из самых дорогостоящих материалов, предназначенных для изготовления опалубки.

Идеальная ламинированная поверхность фанеры формирует абсолютно гладкую поверхность застывшего бетона. При демонтаже опалубки листы фанеры легко отделяются от монолитной ленты.

Строительная фанера

Как и древесно-стружечные плиты, фанеру распиливают ручной пилой или электролобзиком. В случае больших объёмов работ по изготовлению щитов опалубки, фанеру кроят на требуемые плиты на пилораме.

Скрепляют фрагменты опалубочной конструкции из фанеры шурупами и саморезами. Фанеру целесообразно использовать для фундаментов больших габаритов.

Пенопласт

Не стоит удивляться некоторым читателям, пенопласт вполне приемлемый материал для изготовления опалубки мелкозаглублённого фундамента небольшой ширины под забор. Применяют как пенопластовые листы, так и полистирольные плиты.

Пенопластовые или полистирольные плиты после застывания бетонного раствора оставляют в земле. Материал такого рода лёгок в обработке.

Опалубка из пенопласта

Строительный рынок предлагает для реализации готовые коробчатые опалубочные формы из пенопласта. Это, как правило, корытообразные пенопластовые конструкции различной ширины и длины. Относительно невысокая стоимость и лёгкость в монтаже пенопластовых форм делают их привлекательным товаром для потребителя.

Подручный материал

Для небольших оград для опалубки можно использовать любой листовой материал. Это могут быть куски металлического листа, старыйшифер, профлист и прочее.

Даже такая опалубка будет нуждаться в крепёжном материале (брус и доска). Использование подручных листов значительно экономит затраты на устройство фундамента под забор.

Пример установки деревянной опалубки под забор

Установка деревянных щитов для заливки фундаментов бетоном является самым распространённым способом изготовления опалубки для забора. Для изготовления деревянной формы под заливку бетонным раствором готовят следующие материалы и инструменты:

• обрезная струганая доска шириной 150 мм и толщиной 25 мм;
• брус сечением 50х50 мм;
• металлические шпильки;
• молоток;
• шуруповёрт;
• гвозди, саморезы и шурупы;
• полиэтиленовая плёнка, рубероид.

Схема крепления щитов опалубки для забора

Изготавливают и устанавливают деревянную опалубку в следующей последовательности:

1. По отмеченной оси фундамента прорывают траншею.
2. Дно траншеи засыпают слоями песка и щебня толщиной 200 мм. Каждый слой тщательно трамбуют.
3. Доски сбивают в щиты, скрепляя их брусом.
4. Щиты устанавливают внутри траншей с двух сторон. Расстояние между щитами должно соответствовать ширине фундамента.

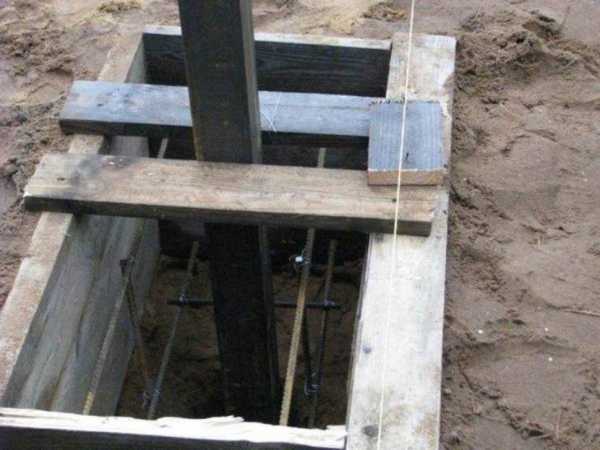

5. Под вертикальные опоры делают уширение, чтобы увеличить площадь основания вертикальных стоек ограды.
6. Чтобы щиты не разъезжались в стороны, их наземную часть закрепляют с внешней стороны укосами из бруса и досок.
7. Для устойчивости верхние части щитов распирают отрезками бруса или металлическими шпильками.
8. Внутреннюю поверхность опалубки покрывают полиэтиленовой плёнкой или листами рубероида. Этим преследуют достижение 2 целей: облегчить демонтаж деревянных конструкций и устроить гидроизоляцию фундамента.
9. Внутреннее пространство опалубки заполняют арматурным каркасом.
10. Устанавливают вертикальные стойки ограды. Обычно для вертикальных опор используют металлические трубы, которые связывают с арматурой сваркой или вязальной проволокой.
11. По окончании работ опалубку заполняют жидким бетонным раствором.

Видео «Деревянная опалубка под забор»:

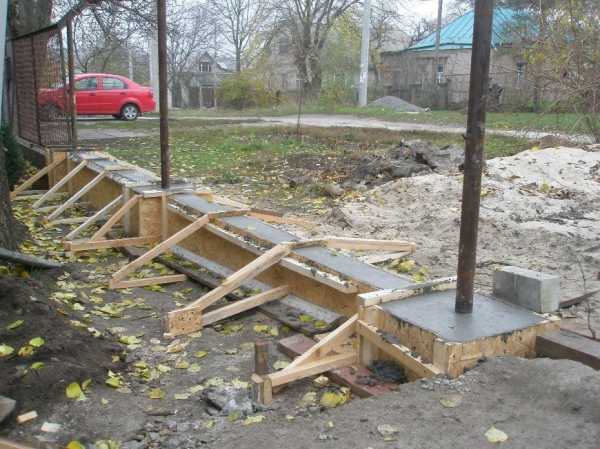

Особенности устройства опалубки для забора на склоне

Около 30% участков частных владений находятся на склонах. Особенность фундаментов для забора на местности с уклоном состоит в том, что основание под ограду делают ступенчатым.

Ступенчатый ленточный монолитный фундамент под забор состоит из одинаковых отрезков ленты, расположенных в разных уровнях в виде ступеней. Траншеи под опалубку вырывают сверху вниз отдельными ступенями вдоль склона.

Устройство опалубки для забора на склоне

Ступенчатую опалубку заливают бетоном сверху вниз, начиная с верхних ступеней. Торцы каждой ступени должны быть обязательно закрытыми.

Безопалубочный способ заливки фундамента под забор

В некоторых случаях хозяева участка пытаются сэкономить на устройстве опалубки. В вырытую траншею укладывают арматурный каркас. Сверху траншеи устанавливают опалубочные щиты, а порой обходятся без них. Производят заливку бетона прямо в траншеи.

Нужно знать, что жидкий бетон в контакте с почвой начнёт быстро терять свою влагу. В результате произойдёт потеря воды раствором. Это нарушит процесс цементации основания ограды. Фундамент получится рыхлым и разрушится.

Чтобы основание забора получилось надёжным и устойчивым, необходимо устанавливать опалубку под заливку фундамента. Правильно рассчитанное и построенное основание ограды позволит простоять забору без ремонта долгие годы.

kakfundament.ru

как правильно сделать и залить фундамент

Содержание:

При бетонировании основания, опорных столбов, перекрытий, а также декоративных элементов предполагается опалубка для забора. Без устройства таких конструкций правильно залить бетонную смесь не удастся.

Опалубка под фундамент

И чтобы разобраться в особенностях и типах ограждающих приспособлений, стоит рассмотреть все разновидности опалубок, с помощью которых происходит монтаж основы под заборы из профнастила, кирпича, бетонных плит, а также камня.

Основные типы конструкций

Существует несколько разновидностей ограждающих конструкций, которые применяются в заборном строительстве в качестве «формы» для заливки фундамента. К основным типам опалубок можно отнести:

• Архитектурную и наклонную. Используются для устройства нестандартных дизайнерских конструкций из бетонной смеси;
• Горизонтальную. Применяются для сборки плит перекрытия. При этом они имеют значительную толщину и обязательно предполагают армирование фундамента;
• Вертикальную. Монтируются для укладки основания под достаточно легкие конструкции из профнастила и металлических столбов, а также ограждений из жести и других легких материалов.

Если вы желаете произвести монтаж основания своими руками, необходимо определиться с подходящим типом опалубки. При этом выбор «сборной формы» для заливки бетона напрямую зависит от конструктивных особенностей устанавливаемого заграждения.

Устройство опалубки может быть различным. В некоторых ситуациях целесообразнее произвести монтаж разборной или же, наоборот, несъемной конструкции. Съемные приспособления можно применять многократно. При этом собираются они своими руками из подручных материалов.

Несъемные изделия представляют собой длинные блоки, которые состоят из боковых щитов-ограничителей. Части «форм» соединяются между собой с помощью специальных металлических стяжек, а также пластиковых скоб.

Из чего сделать опалубку?

Сделать «форму» под заливку бетона можно своими руками из древесно-стружечных материалов. При этом доски должны быть достаточно толстыми, чтобы выдержать натиск раствора.

Их сбивают в монолитные щиты, которые препятствуют вытеканию смеси из формы. По большому счету, сделать опалубку под основание можно из любых несущих стройматериалов, к которым можно отнести:

• плоский шифер;
• жестяные листы;
• толстую фанеру;
• двп.

Устройство фундамента ограды

Устройство «формы» из неламинированного ДСП нежелательно, поскольку этот материал способен очень быстро размокнуть, что приведет к разгерметизации опалубки. Кроме того, чтобы сделать ограждающую конструкцию своими руками, нужно учесть такие нюансы:

• Толщина досок и ДВП должна быть не меньше 15-20 см;
• На поверхности материалов не должны быть глубокие трещины и сучья;
• При сборке «формы» гвозди следует забивать с лицевой стороны конструкции и загибать наружу;
• Древесно-стружечные должны быть хорошо высушены.

Опалубка под забор из профнастила

Как правило, для монтажа ограждения из профнастила используется либо ленточный, либо же ленточно-столбовой фундамент. В первом случае конструкция представляется собой бетонированную ленту небольшой ширины, на которую впоследствии монтируется заграждение. В варианте с ленточно-столбовым основанием, бетонная кладка совершается с предварительной установкой столбов в траншею, обнесенную опалубочным блоком.

Опалубка под ограду из профнастила

Для укладки фундамента под изгородь из профнастила чаще всего применяют именно ленточно-столбовое основание. Во-первых, процесс заливки основы достаточно простой, а во-вторых, еще при закладке фундамента одновременно происходит монтаж опорных столбов, на которые потом просто необходимо навесить листы из профнастила.

Чтобы сделать «форму» под заливку раствора своими руками, следует придерживаться таких этапов работы:

• Разметка территории;
• Выкапывание траншеи;
• Монтаж вертикальных брусков;
• Установка щитов.

Устройство опалубки

Заливка фундамента

Опалубка под новый забор из профнастила должна быть собрана по технологии, только в таком случае заливка фундамента будет качественной и долговечной. Итак, чтобы сделать форму под основу, нужно четко следовать таким этапам работ:

• Разметка территории. Для начала необходимо разметить периметр будущего ограждения и только потом приступать к следующему этапу работ. Кроме того, вдоль размеченной линии, необходимо сделать отметки под установку опорных столбов. Обычно они монтируются на расстоянии 2-2.5 м друг от друга.
• Выкапывание траншеи. Траншея под ограждение из профнастила должна быть не слишком широкой, в пределах от 30 до 40 см, при этом глубина обычно не превышает 60 см. Однако в местах, отмеченных для установки столбов, уже в готовой канаве нужно сделать отверстия, их глубина должна составлять примерно 15-20 см.
• Монтаж вертикальных брусков. Теперь необходимо произвести установку вертикальных перекладин своими руками, которая совершается по внутренней части траншеи. Для этого в стенках канавы вырываются лунки четко по размеру брусков. Интервал между установленными «сваями» должен составлять примерно 100-120 см. Верхние части брусьев должны возвышаться над землей примерно на 25-30 см.
• Установка щитов. Теперь собирается сама опалубка под забор из деревянных щитов. По установленным ранее сваям необходимо собрать монолитную стенку с обеих сторон траншеи. Важно, чтобы стенки были расположены строго вертикально. При монтаже «формы» для заливки фундамента обязательно проверьте конструкцию на прочность. Если она кажется вам хлипкой, укрепите ее с помощью саморезов и металлических уголков с внешней стороны.

Как видите, устройство конструкции достаточно непростое, поэтому при необходимости монтажа опалубки своими руками, четко придерживайтесь рекомендаций специалистов. Только тогда установка и заливка смеси будет произведена правильно. После выполнения последнего этапа подготовительных работ, остается только залить раствор в готовую форму. Более подробно процесс монтажа на видео:

Заключение

Сделать прочную и качественную «форму» для устройства основания своими руками достаточно трудно, особенно если человек раньше не имел дела со строительными работами. При этом должна учитываться глубина будущей траншеи и как следствие, толщина фундамента, а также надежность стеновых материалов, из которых будет производиться сборка опалубки.

Представленные в статье рекомендации по укладке основания, а также видео позволят вам самостоятельно осуществить заливку фундамента, который прослужит вам долгие годы.

Советуем почитать:

the-zabor.ru

Как сделать опалубку для фундамента под забор своими руками

«Нужен ли фундамент для забора?» — вопрос отнюдь не риторический, особенно когда речь идет о защитном сооружении. Ограда может выполнять только декоративные функции, но все же лучше, если она будет служить долговечным защитным сооружением. И в самом деле, надежное основание требуется для каждой капитальной постройки, в том числе и ограждения.

Все тонкости и подводные камни при изготовлении опалубки, как не допустить лишней траты времени, какие виды материалов лучше использовать — это и многое другое поведает данная статья с теоретической и практической точек зрения.

Для чего нужна опалубка?

Любой бетонщик ответит на вопрос, что самое главное – это правильная опалубка. Прежде всего стоит сказать о необходимости фундамента для забора. При этом неважно, из какого материала он будет изготовлен – главная задача не пропустить неприятеля на хозяйские владения. Как известно, преодолеть ограду можно тремя основными способами:

• перепрыгнуть, перелезть;
• сломать само ограждение, сделать в нем дыру;
• совершить подкоп.

Множество животных: собаки, кошки, куры, крысы и другие способны сделать последний из «подвигов», не говоря уже о диких зверях в сельской местности – это куницы, хорьки и ласки. Именно поэтому фундамент так необходим, а чтобы постройка выглядела эстетично и ровно, его следует делать выступающим над поверхностью земли.

Обычно высота составляет не более 25 см, что позволяет исключить разрушение материала забора, защитить его от губительной «земляной» влаги и других вредных факторов окружающей среды. Бывают и более высокие цоколи при значительных перепадах уровня ландшафта. В любом случае опалубка потребуется для экономии сил, времени и материалов. Без нее просто не обойтись.

Каким образом и по каким формулам выполняется расчет кубов бетона на фундамент — читайте здесь.

Из этой статьи вы узнаете, как правильно провести расчет количества арматуры для фундамента.

Посмотреть наглядный пример расчета нагрузок на фундамент можно в этом материале.

Из чего можно сделать опалубку?

Обычно опалубку строят из древесины, сбивая доски в монолитные и крепкие щиты. Однако в последние годы обилие стройматериалов позволило расширить арсенал для её изготовления. В принципе, можно использовать любые плиты и листы, различный бросовый материал – все, что есть под рукой. В сочетании с несущими элементами они справятся со своей задачей на «отлично». К несущим материалам можно отнести:

• шифер;
• ДВП;
• металлический лист;
• фанеру.

Отлично с этой задачей справляется ламинированный ДСП. Гладкая поверхность выгодно отличает его от других, т.к. бетон не цепляется за стенки опалубки, эффективно заполняя пустоты.

Впрочем, за неимением другого или в целях экономии средств можно использовать и неламинированный ДСП. Ценность самой плиты заключается в легкости монтажа, доступности материала, а особенно стоит отметить главное ее достоинство – это несущая способность. Она во многом зависит от толщины листа, однако даже при стандартных 16 мм прочность конструкции достаточно велика, а потому способна выдерживать значительные нагрузки.

Опалубка из стекло-магнезитовых листов

Установка опалубки на раз, два, три!

Данный раздел будет полезен как практическое руководство к действию или шпаргалка для бывалых мастеров. Здесь законспектированы основные практические приемы и методы работы. Итак, изготовление опалубки для ленточного фундамента под забор щитовым методом из древесных материалов выполняется в несколько шагов:

1. Подготовка. Данный этап включает в себя разметку и рытье траншеи под фундамент, заготовку материалов, проверку инструмента и приспособлений. Перед тем как приступить к земляным работам, необходимо сделать разметку на всю длину забора. Она поможет выявить возможные преграды и помехи при выемке грунта – ими могут оказаться неприметный на первый взгляд пень или канава, дерево или труба коммуникаций. Далее следует заготовить материалы и инструмент. Итого для дела потребуется: лопата штыковая и подборная, ножовка либо электролобзик, шуруповерт, молоток, уровень, отвес, брус, фанера, доска, гвозди и саморезы. Дополнительно могут понадобиться лом, монтировка, топор для устранения кореньев и прочих работ и арматура, которая придаст прочность бетону и существенно продлит срок службы ограждения.
2. Изготовление элементов опалубки. Щиты, как основу опалубки, легко сделать из ДСП, распилив плиту на полосы нужных размеров, либо из досок, сколоченных в единое полотно. Количество таких щитов зависит от индивидуальных потребностей: либо это опалубка на всю длину фундамента для одномоментной заливки, либо только для отдельных отрезков длиной в 3-9 метров.
3. Монтаж. Перед установкой поверхности щитов лучше гидроизолировать, дабы исключить быстрое удаление влаги из бетона, что приводит к пересыханию и растрескиванию монолита. Данный прием особенно актуален в жаркую и сухую погоду. Так, например, с помощью разжиженного гудрона либо отработанного масла можно решить этот вопрос. А можно просто – устлать поверхность древесных щитов полиэтиленовой пленкой или использовать специальный гидрофобизатор.
   Итак, щиты готовы, канава вырыта, выполнена отсыпка песком и гравием слоями по 5 см — как подушка под бетон. Далее следует установка вертикальных кольев из бруса на равном расстоянии от 0,5 метра до 1 метра в зависимости от несущей способности материала полотна. Щиты крепятся к кольям с помощью саморезов или гвоздей.

Выполняя крепеж опалубки шляпки саморезов лучше оставлять с внешней стороны. Это обеспечит в дальнейшем простую и аккуратную разборку.

Затем через просверленные отверстия щиты следует скрепить поперечно между собой арматурой или толстой проволокой. Для дополнительной прочности ставятся боковые укосины, вверху также поперечно крепятся косынки обрезками из бруса. Не забывайте про арматуру. Работа сделана, и опалубка готова!

Нюансы устройства опалубки на склоне

Всем известно, что идеально ровных участков не бывает – уровень земли так и норовит «сбежать» на пару градусов вверх или вниз. При этом если небольшой уклон не создает особых проблем, то уклон более 10 градусов требует особого подхода при устройстве забора и установке опалубки.

На самом деле ничего сложного здесь нет. Существует всего два варианта:

• Расположить забор и фундамент в одну прямую параллельную линию с рельефом ландшафта. Это наиболее простой, но менее эстетичный и «правильный» метод.
• Второй более правильный и эстетичный вариант – это своеобразная ниспадающая лесенка от опоры к опоре. Фундамент при этом также образует ступеньку после каждого столбика. Все горизонтальные линии строго по уровню. Красиво! Эстетично! Но непрактично. Опалубка для такого фундамента имеет свою специфику.

Как сказано выше, многие люди из соображений правильности изготовления выбирают «каскадный» забор на склоне. Рассмотрим изготовление такой опалубки более подробно:

• Устройство опалубки осложняется именно неровным рельефом. При одномоментной заливке бетоном нужно учитывать, что ее лучше начинать снизу вверх. Щиты под опалубку соответственно аналогично «косые». Они должны соответствовать уклону. Естественно, такие доработки создают дополнительные сложности при изготовлении. Также, не стоит забывать о том, что еще нужно закрывать выступающие торцы будущей ступеньки поперечными отрезками доски.
• Еще одним правилом устройства ступенчатого фундамента является правильная выемка грунта. Она должна осуществляться таким образом, чтобы дно траншеи также было по уровню и шло ступеньками параллельно линии будущего цоколя. Такой прием позволит увеличить устойчивость фундамента к сползанию и минимизировать преждевременное разрушение конструкции.

Советы «бывалых»

Практика подтверждает, что порой бывают нюансы, о которых теория умалчивает:

• При изготовлении опалубки следует следить за тем, чтобы не было вылезших гвоздей и саморезов внутри конструкции. Такие недосмотры могут привести к проблемам при снятии щитов.
• Лист ДВП, например, нужно для надежности прибивать не только с внешней, но также и с внутренней стороны.
• Бетон любит пасмурную погоду, поскольку наличие влаги в нем после первой фазы отвердения позволит добрать остаток прочности, а это порядка 30%. Довольно значительно, не правда ли? Если стоит сухая и жаркая погода, можно посыпать поверхность раствора древесной стружкой, которая сохранит влагу и подарит желаемую прохладу.

Качественно изготовленная опалубка может прослужить долгие годы и быть основой для сотни заливок, поэтому стоит обратить внимание на качество её сборки. Аккуратным должен быть и демонтаж. Для удобства можно и даже нужно использовать так называемые клипсы для поперечной стяжки щитов при помощи арматуры.

Видеоматериал об изготовлении опалубки

На следующем видео вы увидите, как ее правильно смонтировать и залить в нее бетон:

vamzabor.net

Фундамент под забор из профнастила или для ограждения из профлиста

Выбор качественного и прочного профнастила для полотна забора, безусловно, очень важен, но основой любой конструкции, в том числе и ограждения из профнастила, является фундамент. Именно он обеспечивает надежность, прочность и долговечность забора приусадебного участка.

Скорее всего, вам приходилось видеть небольшие разломы и трещины в основании опорных столбов ограждений, а также упирающиеся друг в друга перекошенные створки ворот. Все это является следствием недостаточного внимания к прочности и надежности фундамента для забора из профнастила.

Оглавление статьи (нажмите, чтобы открыть)

Зачем нужен фундамент под забор из профлиста?

Монтаж ограждения имеет свою специфику и требования к нему отличаются от предъявляемых к более массивным, но не таким протяженным сооружениям. На устойчивость забора влияет много различных факторов, в том числе

• сезонные изменения уровня грунта в результате его промерзания в зимнее время и оттаивания при наступлении положительных температур;
• проседание почвы в результате плохого уплотнения основания фундаментов при строительстве, а также в результате подмывания грунта грунтовыми или ливневыми водами;
• воздействие значительных изгибающих и опрокидывающих ветровых нагрузок, причиной которых является большая «парусность» ограждения из профнастила;
• смещения грунта, вызванные вибрацией — особенно это существенно в случаях, когда ограждение участка расположено вблизи автомобильной или железной дороги.

Для компенсации всех этих внешних воздействий и нужен прочный и надежный фундамент.

При строительстве тяжелых ограждений из камня или кирпича не обойтись без такого же массивного монолитного фундамента. Заборы из профилированного металлического листа имеют значительно меньший вес, поэтому и фундамент для забора из профнастила может быть намного легче. Но глубина его заложения при этом должна несколько больше, поскольку главной его задачей является противодействие давлению ветра на полотно ограждения.

Наиболее часто для заборов из профилированного листа используют три варианта конструкций фундамента. Это столбчатый, ленточный и ленточно-столбчатый фундаменты.

Столбчатый фундамент для забора из профнастила

Эта конструкция наиболее проста и требует наименьшего вложения средств. При устройстве столбчатого (или столбового) фундамента для забора из профлиста, опоры ограждения не связаны в единую конструкцию. Каждая из них самостоятельно противостоит нагрузке, воздействующей на примыкающие к ней участки ограждения.

Фактически устройство такого фундамента сводится к монтажу и бетонированию каждого столба забора в отдельности. Опоры ограждения устанавливается в ямы, выкопанные на глубину промерзания грунта в данном регионе. Обычно для средней полосы она составляет от 1,0 до 1,2 м.

Размер ямы должен быть 400х400 мм. На дне ее выполняется песчаная подушка толщиной 100мм. После установки столба забора, яма засыпается землей на 300-400 мм, грунт при этом тщательно уплотняется. Когда вертикальность установки опоры проверена уровнем, яму до уровня поверхности земли заполняют бетонной смесью.

После завершения твердения бетона можно приступать к установке горизонтальных прогонов и креплению профнастила. Такой фундамент под забор из профнастила применяется только для ограждений небольшой высоты и нежелателен для использования на просадочных грунтах с близким залеганием грунтовых вод.

Ленточный фундамент для забора из профлиста

Такая конструкция чаще всего используется для различных легких ограждений, в том числе и для заборов из профнастила. Несмотря на сравнительно небольшую глубину заложения, ленточный фундамент обеспечивает необходимую прочность, устойчивость и долговечность ограждения. Выполняется он в виде узкой ленты из бетона, поэтому и называется ленточным.

Ширина фундамента обычно не больше 20-30 см, а глубина заложения 30-50 см от поверхности грунта. Для того чтобы фундамент был единой конструкцией, которая воспринимает нагрузки, воздействующие на забор по всей протяженности ограждения, внутрь бетона на всю его длину укладывается стальная арматура.

Для монтажа ленточного фундамента под забор из профнастила в земле выкапывается траншея глубиной 50-70 и шириной 25-40 см. На ее дне выполняется песчаная подушка с уплотнением толщиной в 100 мм. Затем в траншее устанавливается опалубка из досок, фанеры или металлических листов. Она должна удерживать бетонную смесь в той части ленточного фундамента, которая находится выше уровня земли и, впоследствии, будет служить цоколем забора из профлиста.

После установки опалубки в дно траншеи на глубину 40-50 см вбивают металлические столбы ограждения. Затем внутри опалубки в два яруса монтируется стальная арматура диаметром 10 мм.

Нижний ряд арматуры укладывается на подставки на расстоянии 3-4 см от стенки траншеи. С интервалами приблизительно 30-40 см, продольные стержни связывают поперечными перемычками. Затем устанавливаются вертикальные стойки из арматуры меньшего диаметра. На них крепят металлические арматурные стержни верхнего яруса и, так же, как и нижние, соединяют перемычками из арматуры.

Если опоры ограждения выполняются из стальных труб или металлического профиля, их лучше соединить с арматурой фундамента с помощью электросварки. Это сделает забор еще более прочным и надежным.

После установки столбов и арматуры, фундамент для забора из профлиста заливается бетонной смесью марки 200 (В15). Опалубку снимают, когда бетон наберет 70% своей прочности. При положительных температурах окружающего воздуха это происходит приблизительно через 7-10 дней.

Таким образом, устройство ленточного фундамента сводится к следующим операциям:

• разметка и отрывка траншеи;
• установка столбов;
• устройство песчаного основания под фундамент;
• установка опалубки;
• укладка арматуры;
• приготовление и заливка бетонной смеси;
• разборка опалубки.

Ленточно-столбовой фундамент для забора из профнастила

Эта конструкция объединяет оба рассмотренных выше варианта устройства фундамента под ограждения из профлиста. Устройство такого фундамента начинается с разметки мест установки столбов ограждения и отрывки ям для них. Затем приступают к монтажу опалубки. Когда опалубка готова, в выкопанные ямы с помощью отвеса или уровня устанавливаются столбы забора.

После установки столбов, в опалубке укладывается арматура, и траншея заливается бетонной смесью вместе с ямами, в которые установлены стойки забора. При такой конструкции нагрузка более равномерно распределяется и передается на грунт по всей длине фундаментной ленты.

Кроме того, благодаря большей глубине заложения фундамента под столбы забора из профнастила, ленточно-столбовые фундаменты выдерживают более высокие опрокидывающие нагрузки.

Таким образом, эти фундаменты объединяют достоинства обоих конструкций. Ленточно-столбовой фундамент обеспечит устойчивость забора при самом сильном ветре и предохранит его от перекосов при просадке грунта или образовании промоин от весеннего паводка.

Однако фундамент под забор из профнастила наиболее сложен и дорог, поэтому его целесообразно использовать в местах, которые подвержены сильным ветровым нагрузкам или с неблагоприятными почвами.

Коллектив oprofnastile.ru

Читайте по теме:

oprofnastile.ru

как залить ленточный фундамент под забор

Для того чтобы ограждение не заваливалось при каждом порыве ветра и не рухнуло при приложении случайного усилия, необходимо установить его на надежную подземную опору. Оптимальный вариант – монолитный ленточный фундамент под забор.

Этапы работ по устройству ленточного фундамента под забор

Разметка периметра

Место закладки основания определяется с помощью нехитрых приспособлений, которые есть на каждой строительной площадке. В работе понадобятся:
• длинная бечевка;
• колышки;
• рулетка;
• схематический план участка с границами территории, на основе которого и будет закладываться фундамент забора.

Рытье траншеи

Стандартная ширина заглубления – на 20 см больше, чем ширина будущего забора. Глубина – около 50-60 см. Если обустраивается монолитный ленточный фундамент под забор из профнастила, то для лучшего противостояния порывам ветра траншею заглубляют с увеличением ее ширины.
После того, как траншея будет вырыта, на ее дно насыпается песок – изготавливается своеобразная «подушка», которую нужно обильно смочить водой и утрамбовать.

Устройство фундамента

Теперь нужно определиться с типом укрепления основания: с опалубкой или без нее.

Без опалубки

В этом случае следующим этапом будет установка опорных столбов под забор из профлиста и закрепление их в траншее до бетонирования. Закрепление выполняют подручными материалами: трубами, камнями, кирпичами. Главное, чтобы столбы стояли строго вертикально.

Далее следует обвязка столбов 10-12 мм арматурой в три «нити». Все соединения нужно скреплять сваркой. Глубина залегания верхнего прутка арматуры не должна быть меньше, чем 10 см от верхнего среза будущего фундамента, нижнего – не менее чем 10 см от дна заглубления (траншеи).

С опалубкой

Опалубка – это каркас из обрезной доски, который помогает сделать ленточный фундамент под забор ровным и прямым. Изготовление опалубки обязательно, если ограждение будет каменным или кирпичным – оно будет смотреться аккуратней.
Изготавливается опалубка для забора просто. Из обрезной доски собирают щиты высотой чуть больше, глубины вырытого заглубления. Далее щиты устанавливаются по всему периметру траншеи и фиксируются распорками.

Армирование внутри дощатого каркаса выполняют с уже установленными опорными столбами. Каркас из арматуры изготавливается следующим образом: к вертикальным коротким пруткам сваркой приваривают длинные горизонтальные прутки арматуры. Получается ячеистая структура, которая должна заполнять весь периметр траншеи.

Бетонирование

Бетонирование не должно вызывать затруднений, даже если изготавливается фундамент под забор своими руками.

Есть два варианта заливки смеси: с технологическими перерывами и без них. Если предстоит небольшой объем работ, то предпочтительней второй вариант, в противном случае следует применять горизонтальную послойную заливку бетона с перерывами в работе для схватывания каждого из слоев.
После окончательного застывания бетона снимается опалубка (если она использовалась), и через несколько дней основание будет готово для возведения ограждения.
P.S. А на десерт предлагаю посмотреть видео-ролик: Фундамент под забор

stroyusnulya.ru

Опалубка для забора из профнастила: технология изготовления

Забор из профнастила красив и прекрасно вписывается в ландшафтный дизайн. Он будет отличной визитной карточкой домовладельца. Но только при одном условии – фундамент для него должен служить надежной опорой и обеспечить надежность и долговечность.

По этой причине выбор фундамента не менее важен, чем выбор собственно материала для забора. Это может быть:

• столбовая заливка: через каждые 1-5 метров делают ямы до полутора метров глубиной. Столб заливается раствором бетона. Но следует помнить, что, ввиду парусности перфорированного листа, столбы следует забивать как можно чаще. Это заметно влияет на общую стоимость ограждения;
• монолитная заливка: используется там, где болотистая почва не дает оснований надеяться на надежность установки профнастила для забора. В этом случае столбы устанавливаются на бетонный слой, залитый заранее в опалубку. Такая опалубка для фундамента забора из профлиста стоит недешево, но в некоторых случаях альтернативы ей не существует;
• основание на каменной основе, которое трудно считать полноценным фундаментом, поскольку камень не вкапывается в землю;
• ленточный фундамент вы можете изготовить своими руками. Он прост, надежен и не требует особой квалификации. В этой статье мы рассмотрим именно этот вариант.

После разметки выкапывается траншея глубиной до 80 см и примерно такой же ширины. На дно траншеи кладем подушку из гравия и песка. Далее нужно связать арматуру сечением 10 мм. Пруты должны быть на расстоянии примерно пять сантиметров. Первые пруты должны быть установлены на кирпичи в 7-10 см от котлована. Через 40 см укрепляются стойки поперечные и вертикальные, и в 5-7 см от верха фундамента фиксируется пара продольных прутов, связанных поперечинами.

Технология изготовления опалубки

По готовности траншеи нужно приступить к изготовлению опалубки для забора из профлиста. Для этого применяется недорогая обрезная доска толщиной 2,5 сантиметра. Щиты должны быть собраны заблаговременно, с учетом того, что фундамент над землей будет возвышаться более чем на 30 сантиметров. Из щитов собирается готовая опалубка в виде сплошного короба. Опалубка надежно укрепляется распорными брусьями и подсыпанным грунтом.

По готовности опалубку заливают бетонной смесью. Если в основе каркаса забора из профлиста планируется использование металлических столбов, то их до заливки необходимо установить на местах и тщательно выровнять по уровню.

ntkzavod.com.ua
