технология заливки колонны. Изготовление бетонных колонн своими руками

Октябрь 5 • Строительство • Просмотров 768 • Комментариев к записи Монтаж бетонных колонн своими руками. Как сделать опалубку и правильную форму: технология заливки колонны нет

В жилищном строительстве бетонные колонны используют в качестве опор бетонных перекрытий верхних ярусов. При правильной заливке они способны долгое время выдерживать значительные нагрузки. Технология заливки колонны из бетона своими руками не предполагает использования сложного оборудования. Важно соблюдать основные правила монтажа опалубки, армирования и заливки. Об этом и пойдет далее речь.

Содержание

Типы опалубок для бетонных колонн
Расчет объема заливки колонны
Технология монтажа балочно-ригельной опалубки
Как сделать картонную опалубку
Опалубка из досок и брусьев
Армирование колонны: основные принципы

Типы опалубок для бетонных колонн

Опалубки различают по трем характеристикам:

по особенностям конструкции: бывают съемные и несъемные, последние остаются частью колонны;

по форме: могут быть квадратного сечения, прямоугольного, круглого, овального, многогранного;
по материалу изготовления.

О последней характеристике следует рассказать подробнее.

Пластиковая опалубка собирается из отдельных элементов

Опалубка из металла бывает угловая, щитовая и балочно-ригельная. Отличается надежностью и позволяет увеличить производительность работы. Недостаток – в большом весе, в связи с чем будет сложно залить колонны своими руками.
Пластиковая опалубка мало весит, ее легко очищать от бетона. Требует осторожного обращения (пластик – хрупкий материал).
Деревянная: наиболее удобная для тех, кто отливает бетонные колонны своими руками. Собирается из фанеры, плит OSB, досок, брусьев. Для ее сооружения потребуются инструменты и приспособления для работы с древесиной. Технология не позволяет отливать колонны круглой и овальной формы.

Картонная: самая дешевая опалубка, сравнимая по характеристикам с пластиковой. Может быть использована только один раз.

Картонная опалубка демонтируется после застывания бетона

Важно: изготовление бетонных колонн своими руками с помощью металлической опалубки практически невозможно, так как требует применения грузоподъемной техники.

Расчет объема заливки колонны

Для заливки колонны важно точно знать, какое количество бетона необходимо. Заливка должна производиться в один прием, в противном случае прочность конструкции будет снижена. Заказ лишнего бетона – напрасная трата средств. Расчет количества бетонной смеси состоит из следующих этапов.

Вычисляем объем колонны (круглого сечения) по формуле V=πr²h, где:
Определяем диаметр и высоту колонны с помощью рулетки.

π=3,14 (константа), r – радиус колонны, h – высота колонны. Для расчета прямоугольной и квадратной в сечении колонны пользуемся формулой V = abc, где a – высота, b – глубина и c – ширина. В случае с колоннами многоугольными, овальными и другими конструкциями сложной формы высота умножается на площадь поперечного сечения. Важно, чтобы все параметры указывались в единицах СИ одной размерности (в метрах).

Прибавляем к полученному 10%, учитывая возможные потери бетонной смеси на каждом этапе работы. В случае возведения железобетонной колонны в компенсации потерь нет необходимости, благодаря малому объему армирующих элементов.

Технология монтажа балочно-ригельной опалубки

Балочно-ригельная опалубка – идеальная форма для колонн из бетона своими руками. Она обеспечивает получение качественной поверхности и может быть использована для возведения колонн с сечением любой конфигурации. Установка опалубки выполняется поэтапно.

Балочно-ригельная опалубка колонны

Изготавливается настил из брусьев и плитного материала (фанеры или OSB). Настил необходим для сборочных работ.
Соблюдая расстояние, соответствующее техническим условиям, на настиле располагают ригели.
Поперек на ригели устанавливаются балки опалубки, изготовленные из деревянных брусьев. Крепление выполняется зажимами (струбцинами).
Поверх балок укладывают листовой материал и крепят его саморезами.
Жесткость конструкции обеспечивают с помощью брусьев, которые крепят к деревянным балкам (к нижним торцам).
По краям листов сверлят отверстия для стяжных винтов.
Щиты соединяются друг с другом стяжными винтами.

Примечание: для того чтобы изготовить опалубку для колонны круглого сечения, между щитами устанавливается специальная шарнирная вставка. Опалубка для колонн большой высоты собирается из опалубок, соединяемых накладками.

Как сделать картонную опалубку

Опалубка для бетонных колонн своими руками изготавливается из плотного картона и рабицы. Количество сетки (в квадратных метрах) определяют по формуле S=2 πrh. Дальнейшие действия состоят из следующих этапов.

С учетом размеров колонны, из сетки рабицы сворачивают каркас. Внутрь каркаса укладывается картон и формируется контур колонны.
Устанавливаются подпорки, фиксирующие форму конструкции.
Заливают бетонную смесь.
Демонтируют рабицу после отвердевания бетона (спустя 28 суток) и снимают картон.

Опалубка из досок и брусьев

Колонна из бетона своими руками в сфере коттеджного строительства чаще всего сооружается с помощью опалубки из фанеры, брусьев и досок.

Особенность материала позволяет создавать колонны квадратного, прямоугольного, реже – многоугольного сечения. При этом следует соблюдать следующие правила.

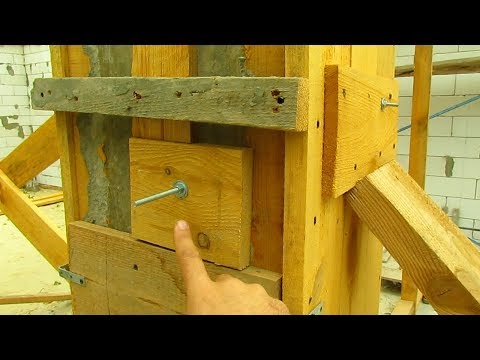

Щиты деревянной опалубки подпирают откосами

Толщина используемых досок не должна быть меньшей 20 мм. Минимальная толщина плит OSB и фанеры – 16 мм.
Зная размеры колонны, собираются щиты, которые затем соединяются в единую конструкцию. Щиты укрепляют диагональными брусьями.
Соединения щитов выполняются саморезами.
Внутренние стенки деревянной опалубки укрывают гидроизоляцией (рубероид, полиэтилен).
Опалубку демонтируют после полного отвердевания бетона.

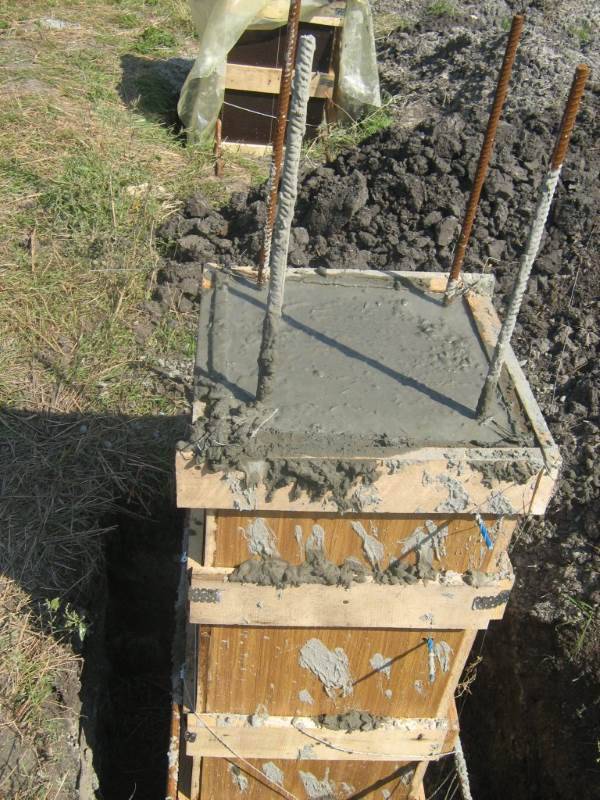

Этапы монтажа опалубки из деревянных щитов

Армирование колонны: основные принципы

Бетонная колонна может быть достаточно прочной при условии правильного армирования. Для этого используется арматура диаметром не менее 10 мм. Штыри арматуры устанавливаются по периметру опалубки (в середине ее) на расстоянии не менее 10 мм от стенок.

Через каждые 0,5 м укладываются и крепятся горизонтальные элементы. Крепление выполняется с помощью сварки и вязальной проволоки.

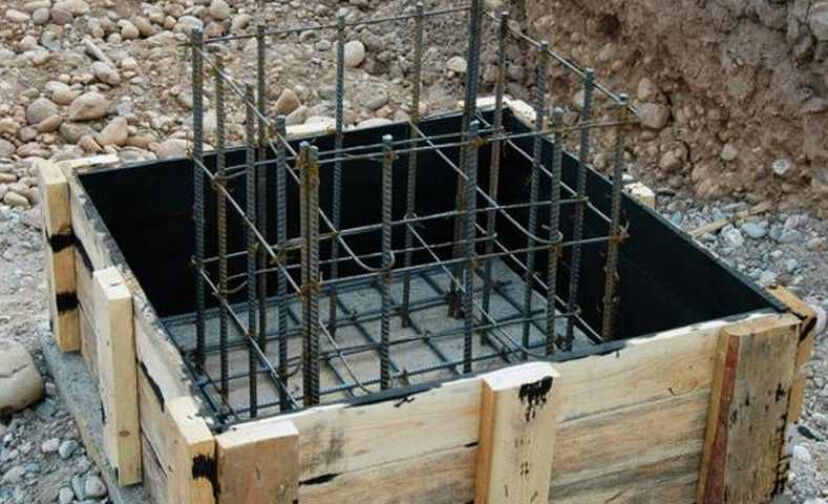

Арматура опалубки с вертикальными и горизонтальными элементами

В завершение статьи — монтаж бетонных колонн своими руками (видео, наглядно демонстрирующее основные этапы работы).

Круглая опалубка своими руками, разновидности, предназначение, этапы

Новые статьи:

Все статьи

Опалубка потолка для заливки бетона

Компания «Опалубка Эксперт» предлагает в аренду различные виды опалубки потолка строительным организациям . ..

Опалубка для частного дома

Компания «Эксперт» предлагает арендовать опалубку для частного дома в Москве, Московской области. …

Всегда в наличии:

Съемная металлическая опалубка по низкой цене за м2 с доставкой;
Разборно-переставные щиты для работ по строительству монолита фундамента;
Профессиональная многоразовая опалубка межэтажных перекрытий на выбор;
Алюминиевая переставная бу опалубка недорого в отличном состоянии;
Комплектующие элементы, универсальный крепеж опалубочных систем;
Стоимость аренды строительных товаров в каталоге уточняйте по телефону.

Быстро и дешево оформить прокат опалубки (смотрите прайс-лист) можно у наших менеджеров.

Среди архитектурных решений для зданий наиболее распространенным считается классический стиль. Одна из его особенностей — колонны круглой формы, так как фасады, спроектированные в этом стиле, часто украшают массивными колоннами. С учетом того, что раньше у людей не было современного технического оснащения, но такие элементы они возводили, то сейчас, при наличии новейших технологий, установить колонны в собственном доме может каждый владелец.

Круглая опалубка колонн

Как собрать опалубку своими руками

Установка круглой опалубки

из дерева устанавливается по типу бочки. Если нужно — стены укрепляются распорками, которые упираются в колья. Колышки вгоняют в землю на расстоянии 100-200 мм друг от друга. Важно помнить, что монтаж деревянной формы своими руками сделать достаточно сложно. Необходимо приобрести доски, собрать их щитами, приготовить распорки. Из инструментов будут нужны кувалды, молотки, пила, шуруповерт, саморезы. Опалубку для круглых стен собирают сразу на площадке либо на верстаке и затем доставляют к месту установки.

Если проектируется несколько колонн, необходимо разработать универсальное лекало для всех, чтобы геометрически они не отличались. Специалист должен постоянно контролировать вертикальное положение опоры. Если ее высота более трех метров — на уровне 1,5 метра от земли обустраиваются окошки для заливки и утрамбовки раствора. При конструировании опалубки следует учитывать, что на верхнем пределе могут находиться зоны стыка балки с прогоном.

Круглая опалубка колонн

Последовательность действий при самостоятельной сборке

Размеры круглых опор необходимо спроектировать очень точно.
Деревянные материалы для формирования поверхности заготавливаются заранее. Их подбирают, ориентируясь на размеры опоры, и зачищают внутреннюю сторону.
Роль ребер жесткости выполняют поперечные бруски, которыми сшиваются доски.
Нескольким сшитым доскам придают форму столба. В его основании требуется большая прочность, так как там давление раствора будет наибольшим.
Металлический каркас собирается при помощи сварки либо проволочных скруток.
Конструкцию из арматуры закладывают внутрь щитов из дерева.

Демонтаж после застывания бетона поможет облегчить пленка, которую набивают на щиты изнутри. Собирают опалубку только из ровных досок, чтобы исключить вероятность искривления колонны. К заливке раствора можно приступать лишь тогда, когда сооружение выставлено в соответствии с нормами вертикали и горизонтали и прочно закреплено.

Аренда объемной опалубки

Аренда стальной опалубки

Аренда опалубки стен

Есть вопросы?

Мы обязательно ответим.

Опалубка колонн: альтернативы в проектировании и строительстве

Содержание

Опалубка является важным аспектом строительства железобетонных конструкций. Дизайн и конструкция опалубки для колонн развивались на протяжении многих лет благодаря множеству альтернатив с точки зрения выбора материалов и процедур установки. Железобетонные колонны представляют собой вертикальные сжатые элементы, у которых отношение высоты к толщине меньше 4, в противном случае их следует описывать как стену сдвига. ACI 318 определил колонну как элемент с отношением высоты к наименьшему поперечному размеру, превышающему 3, и используется в основном для поддержки осевой сжимающей нагрузки.

Традиционно опалубка колонн полностью изготавливается из деревянных досок или фанеры со стойками, ригелями и распорками для поддержки. В этом случае деревянные доски должны быть распилены по размеру колонны с надлежащим припуском на краевые нахлесты и/или замыкание. Доски обычно соединяются между собой с помощью гвоздей. Если колонны в здании имеют разные размеры, повторное использование опалубки колонн становится затруднительным, если не невозможным. Кроме того, при демонтаже опалубка подвержена повреждениям.

Современные системы опалубки для колонн, имеющиеся в настоящее время, имеют модульную природу и обеспечивают быструю сборку и монтаж на месте с минимальными трудозатратами и временем работы крана. Они доступны из стали, деревянных панелей, пластика, алюминия и даже картона (не для повторного использования, а из переработанного) и имеют различные внутренние лицевые поверхности в зависимости от требуемой отделки бетона. Инновации привели к созданию регулируемых многоразовых форм колонн, которые можно закреплять на месте для получения колонн различных размеров.

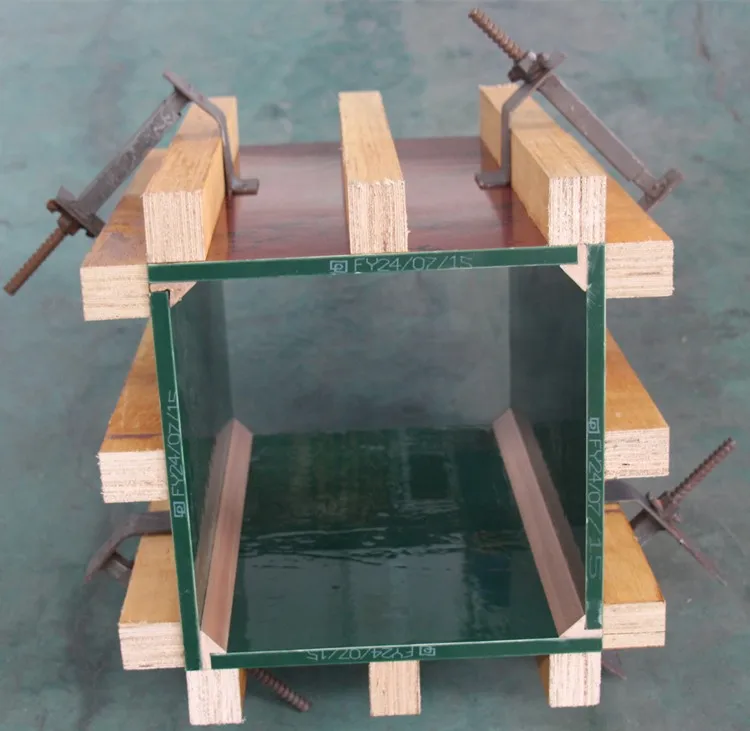

Современная композитная опалубка для колонн (Peri)

Доступна композитная система, состоящая из деревянных панелей и стального каркаса, которая имеет преимущество в легкости по сравнению с системами опалубки, изготовленными из стали. В строительных работах, где нет кранов, опалубка стальных колонн оказалась непривлекательной из-за веса. Однако доступны современные модульные пластиковые опалубки, которые предлагают подрядчикам легкие, гибкие и очень хорошие возможности повторного использования.

Стальная опалубка для колоннПластиковая модульная опалубка для колонн

Опалубка для колонн также может быть изготовлена на месте с использованием фанеры толщиной 20 мм, деревянных стоек (или двутавровых балок/балок) и хомутов. Доступны различные типы хомутов, которые можно изготовить на месте путем приваривания резьбовых стержней к арматурным стержням Y16 мм, как показано на рисунке ниже. Обрезки стержней Y25 мм или прочных деревянных элементов можно использовать для удержания панелей колонн и зажимов на месте. Преимуществом этой системы является довольно высокий уровень повторного использования, но процесс установки и зажима более утомительный по сравнению с другими типами модульной опалубки.

Последовательность строительства опалубки колонн

Основная последовательность строительства с использованием модульной опалубки колонн следующая:

Разметка колонн выполняется надлежащим образом и устанавливаются арматурные стержни.
Бетонная опора толщиной около 75 мм отливается в соответствующем месте.
Опалубка колонны собирается и размещается так, чтобы окружить арматуру колонны.
Затем опалубка колонн жестко фиксируется и раскрепляется с помощью подпорок.
Перед началом бетонирования проводятся надлежащие проверки, чтобы убедиться, что колонны идеально прямые и выровнены.
Бетонирование производится с минимальным нарушением положения опалубки.
Опалубка колонн проверяется на вертикальность и соосность после бетонирования
После достаточного затвердевания бетона опалубка снимается и перемещается на следующее место вручную или с помощью крана. Одноразовые формы можно оставлять на месте в течение длительного периода, чтобы способствовать отверждению и увеличению прочности бетона перед удалением.

Другие аспекты установки опалубки колонн

Опалубки колонн рассчитаны на определенное максимальное давление бетона. Нормы укладки бетона должны быть скорректированы, чтобы удерживать давление бетона в указанных пределах.
Собранная опалубка должна быть надежно закреплена у основания во избежание смещения и вытекания раствора во время бетонирования.
В некоторых металлических системах распорки, используемые для стабилизации опалубки колонны, являются неотъемлемой частью.
Некоторые системы можно перемещать на колесах, а не с помощью крана.
Опалубку и вспомогательное оборудование можно перемещать за одну операцию с некоторыми системами
Некоторые металлические системы можно легко регулировать по размеру и высоте в плане (путем укладки дополнительных панелей друг на друга).

Боковое давление на опалубку колонн

Одним из наиболее важных параметров при проектировании вертикальной опалубки является боковое давление свежего бетона на поверхность опалубки. Чем ниже пластическая вязкость и предел текучести свежего бетона, тем больше будет первоначальное боковое давление. Однако более высокие темпы затвердевания приведут к более быстрому снижению бокового давления. Боковое давление возникает только до тех пор, пока бетон находится в свежем состоянии.

Величина давления свежего бетона зависит от следующего:

Толщина свежего бетона от верха (свободная поверхность) до рассматриваемой глубины.
Удельный вес бетона (ρ _c )
Скорость укладки бетона (R)
Температура бетона при укладке (T)
Удельный весовой коэффициент (C _ρ ), который зависит от единицы вес бетона
Химический коэффициент (C _c ) в зависимости от типа вяжущих материалов
Способ укладки бетона

Согласно Комитету ACI 347, формула для расчета максимального бокового давления свежего бетона на опалубку вертикальной колонны:

P _max = C _ρ C _c [7,2 + 785R/(T + 17,8)]

Удельный весовой коэффициент C _ρ можно рассчитать с помощью приведенной ниже таблицы;

1 1

2 кг/м более 24 23

Плотность бетона	Весовой коэффициент (C _{_ρ} )
Менее 2240 кг/м 7 ^{3 ^{3 9011 0071 ρ = 0,5[1 + ρ _c / 2320], но не менее 0,8}}
2240 – 2400 кг/м ³	C _ρ = 1,0
С _ρ = ρ _в/2320

Значение химического коэффициента C _c можно выбрать из таблицы ниже;

Тип цемента	Химический коэффициент C _c
1. 0
Типы I, II и III с замедлителями	1.2
Прочие типы или смеси, содержащие менее 70 % шлака или 40 % золы-уноса без замедлителей схватывания	1.2
Другие типы или смеси, содержащие менее 70 % шлака или 40 % золы-уноса с замедлителями схватывания	1.4
.4

В Великобритании формула для расчета давления на опалубку в соответствии с отчетом CIRIA 108 дается приведенным ниже уравнением, которое не должно превышать гидростатическое давление.

P _макс. = [C ₁ √R + C ₂ K √(H ₁ – C ₁ √R)]γ

Где:

P _{Па )
R = Скорость укладки (м/ч)
C ₁ = Коэффициент размера и формы опалубки (1 для стен).
C ₂ = Коэффициент для составляющих материалов бетона (0,3 – 0,6).
γ = удельный вес бетона (кН/м ³ ).
H ₁ = Высота вертикальной формы (м).
K = Температурный коэффициент K = (36/T + 16) ²}

Этапы проектирования опалубки колонн

Следующие этапы могут быть приняты при проектировании опалубки колонн;

Определите все необходимые расчетные параметры, такие как размеры колонны, тип бетона, скорость укладки и температуру укладки.
Рассчитайте проектное боковое давление свежего бетона и начертите диаграмму распределения бокового давления.
Выбрать подходящую фанеру (с известными механическими свойствами) для обшивки
Выбрать пробную секцию деревянной подложки (с известными механическими свойствами) и принять пробное расстояние
Определить изгибающий момент, сдвиг и прогиб фанеры, используя проект схема распределения давления.
Определите изгибающий момент и поперечный момент на подкладных брусьях и сравните их с допустимым напряжением сечения.
Спроектируйте стальные/деревянные хомуты и тяги, проверив напряжения на них. Сравните это с допустимыми напряжениями на элементах.

Расчет опалубки для балок и перекрытий колонн

Гражданское строительство

Расчет опалубки |Расчет опалубки колонн| Рассчитать балку опалубки|Рассчитать плиту опалубки| Общие проблемы с измерениями опалубки

Раджа Нуман Отправить письмо 6 ноября 2022 г.

0 4 359 Прочитано 4 минуты

Расчет опалубки для колонн, балки, балки и плиты

В этой статье у меня есть тема опалубки. что такое опалубка? Введение и требование опалубки. рассчитать опалубку для колонн. рассчитать опалубку для балки. рассчитать опалубку для плиты. рассчитать опалубку для прогона. Рассчитать опалубку для балки и перекрытия колонн. Распространенные проблемы с замерами опалубки

Введение и требования к опалубке

Опалубка необходима для поддержки вертикальных бетонных форм, таких как колонны, колонны, столбы, валы, распорки и стены.

Для квадратного типа

Для квадратных или прямоугольных форм рассчитайте периметр дна и умножьте его на вершину.

Для сферических типов

Для сферических или эллиптических колонн рассчитайте площадь, умножив длину окружности (2πr) на пик. Если вы делаете какие-либо улучшения дома с использованием бетона, вам понадобится опалубка, чтобы нести его на месте, пока он затвердевает. Знание способа расчета опалубки может подтвердить, что вы заказываете достаточное количество материалов, и может очень точно составить бюджет вашего проекта. Пока вы будете заказывать бетон по объему, опалубка измеряется по площади. В частности, область, которая действительно может быть настроена на бетон. это подразумевает расчеты в квадратных метрах (или квадратных миллиметров, если требуется большая точность) . Чтобы измерить область опалубки, необходимой для поддержки вашей бетонной установки, умножьте периметр или окружность на длину/высоту конструкции. обеим сторонам бетона может потребоваться собственный расчет опалубки, а для многих сложных или неправильных форм может потребоваться много сложных расчетов.

Расчет опалубки для балки колонны и перекрытия

Расчет опалубки для перекрытий

Если вы создаете бетонную дорожку, подъездную дорожку, фундамент или другое основание или плоскую поверхность, вы просто должны знать, как рассчитать пространство для опалубки.

Расчет пространства для опалубки

Для простых квадратных и прямоугольных форм просто умножьте длину на размер, чтобы понять, какое количество опалубки вам нужно.

Для круглого основания умножьте площадь радиуса на число пи (πr²).

Для неправильных форм разбейте их на простые квадраты и прямоугольники и сложите всю площадь.

Расчет опалубки для колонн, стен и стоек

Опалубка необходима для поддержки вертикальных бетонных форм, таких как колонны, столбы, столбы, шахты, распорки и стены.
Для квадратных или прямоугольных форм рассчитайте периметр дна и умножьте его на вершину.
Для сферических или эллиптических колонн площадь вычисляется как
умножение длины окружности ( 2πr ) на пик.

Если вы делаете опалубку самостоятельно, ламинат, поддерживаемый деревянным каркасом, является наиболее экономичным вариантом, однако это, возможно, не будет возможностью Associate in Nursing для колонн сферической или неправильной формы. Для этого нужна металлическая опалубка, которую может установить специалист.

Расчет опалубки для балок и ригелей

Опалубка для бетонных балок, ригелей и различных горизонтальных форм должна устанавливаться только с 3 сторон, при этом опалубка поддерживает 2 вертикальные стороны и, следовательно, нижнюю грань. самое высокое лицо должно оставаться открытым.

Сложите длины 3 сторон , затем умножьте на пролет балки, чтобы рассчитать необходимое пространство для опалубки. Квадратные и прямоугольные балки и фермы также изготавливаются из ламината, поддерживаемого пиломатериалами или металлом. сферическая опалубка должна быть металлической.

Для помощника по сестринскому делу пример способа расчета опалубки для колонн, чтобы проиллюстрировать, вы хотите оценить опалубку для квадратных бетонных столбов деятельность O.2m длиной , O.2m широкий, и 3.Ом высотой . В опалубке используется ламинированная опалубка O1,2 м x 2,4 м , поддерживаемая деревянным каркасом.

Чтобы оценить, какое количество опалубки из ламината вы хотели бы купить, умножьте периметр на пик, чтобы получить площадь, необходимую для одной колонны, а затем умножьте это на количество колонн, которое вы хотите. Наконец, вы хотели бы оценить, сколько ламината может потребоваться.

Шаг 1: Расчет бетонного периметра

Рассчитайте периметр, сложив длины четырех сторон (a, b, c, d) и добавив дополнительные 0,2 м для перекрытия стыков.

В этом примере расчет:

Периметр = a + b + c + d + O,20

Периметр = O,2 + 0,2 + 0,2 + 0,2 + 0,2

Периметр = O1,0 м

Шаг 2: Расчет площади бетона

Умножьте периметр на вершину колонны, чтобы получить площадь ламинированной опалубки.

Площадь = периметр x высота

Площадь = 1,0 x 3,0

Площадь = 3,0 м²

Шаг 3: Умножьте на количество колонн

Допустим, вы строите восемь колонн. полная площадь всех бетонных колонн может быть

Общая площадь = площадь x количество колонн

Общая площадь = O3.0 x 8

Общая площадь = 24 м²

Шаг 4: Расчет площади ламината

Расчет область шкалы ламината вы виктимизируете. этот экземпляр использует O1,2м x 2,4м фанера.

Площадь фанеры = длина x размер

Площадь фанеры = O1,2 x 2,4

Площадь фанеры = O2,88 м²

Шаг 5: Рассчитайте необходимое количество ламината

Разделите всю площадь бетонной поверхности 1 кусок ламината. Это говорит вам о том, сколько ламината вы хотели бы купить.

Требуемая фанера = Общая площадь / площадь ламината

Требуемая фанера = 24 / O2,88

Требуемая фанера = O8,333

Это означает, что вам потребуется купить девять единиц ламината O1,2 м x 2,4 м в сочетании с соответствующей опалубкой для поддержки.

Общие проблемы с размерами опалубки

Сложность способа расчета типовых работ в основном зависит от формы бетонной формы, которую вы поддерживаете. в то время как квадратный или прямоугольный тип прост в расчете и подходит для стандартной опалубки, сферические или неправильные формы также более сложны и требуют создания по индивидуальному заказу. Если опалубка повторно используется в аналогичном проекте или в будущем, это может снизить цену. Тем не менее, измерения должны быть абсолютно одинаковыми в любое время. Металлическая опалубка используется повторно несколько раз, однако опалубка из штакетника может не подняться для использования, особенно в течение длительного времени.

Подробнее

Введение обезвоживания и метода обезвоживания
Основные принципы устройства свай и классификация свайных фундаментов
Зачем использовать кривошип в балке RCC колонны плиты
Компоненты опалубки и материалы для опалубки Типы опалубки
Типы мостов с деталями и техническими условиями
В чем разница Ч/Б Бетон низкой и высокой прочности
Лестницы Типы лестниц и принципы проектирования лестниц

Спасибо за прочтение статьи Получите больше информации и поделитесь ею с другими

С продуктом, который вы покупаете

Подпишитесь на нашу рассылку, чтобы получать новые обновления!

Lorem ipsum dolor sit amet, consectetur.
