Ообвязка винтовых свай профильной трубой

Свайно-винтовая технология сооружения фундаментов пришла в Россию недавно, но быстро приобретает популярность. Свайно-винтовой фундамент состоит из трех частей, которые в совокупности образуют надежную, устойчивую и долговечную конструкцию: самих винтовых свай, металлических оголовков и обвязки.

Обвязка – завершающий этап строительства фундамента, во время которого столбы скрепляются друг с другом и образуется единая прочная конструкция, равномерно
распределяющая на сваи всю весовую нагрузку строения.

В качестве ростверка (так обвязку называют профессионалы-строители) для винтовых свай обычно используют деревянный брус, металлический швеллер или балку, профильную трубу и даже бетонную балку (последнее встречается редко).

• Обвязка из швеллера применяется в основном при строительстве больших и тяжелых построек (например, двухэтажных кирпичных домов).

• Деревянные брусья являются самым распространенным материалом для создания ростверка в силу невысокой стоимости и легкости монтажа.

• Бетонную балку используют реже, так как этот вариант связан с большими трудозатратами. К тому же, хрупкий материал требует осторожности при установке.

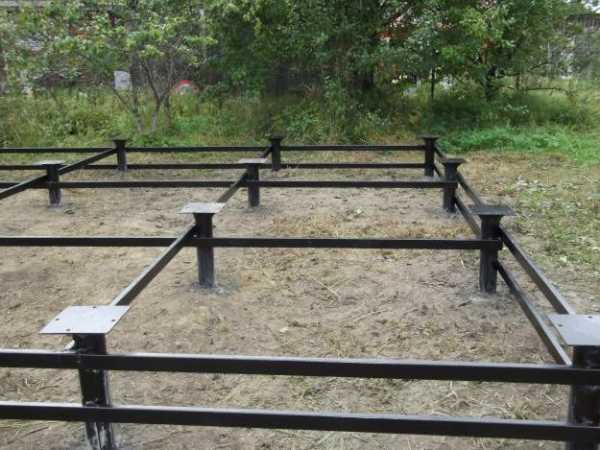

• Если сваи поднимаются над уровнем грунта больше, чем на 500–600 мм, то обязательно нужна дополнительная (боковая) обвязка. Кроме того, потребность в усилении устойчивости основания возникает при строительстве на рыхлых, глинистых, торфяных почвах, на берегах водоемов и в воде. В таких случаях функцию дополнительной обвязки для увеличения жесткости фундамента могут выполнить профильные трубы или уголки. Отрезки труб, прямоугольных в сечении, удобно крепить к сваям (труба приваривается и дополнительно закрепляется болтами). Сварочные швы необходимо обработать антикоррозийным средством (отметим, что это требование актуально также при сооружении швеллерного ростверка)

Обвязка винтовых свай профильной трубой (или уголками) также может использоваться при создании металлического каркаса здания (к трубам привариваются нижние балки каркаса).

Дополнительное преимущество профильных труб – возможность их использования для крепления декоративных облицовочных панелей при внешней отделке здания.

Цены на винтовые сваи в розницу и монтаж «под ключ»

xn—-7sbfkdcyunkfz.xn--p1ai

Обвязка винтовых свай свайного фундамента брусом, швеллером и профильной трубой


Обвязка винтовых свай свайного фундамента — это горизонтальное соединение свай материалом из бруса, металла или железобетона для равномерного распределения вертикальной нагрузки строения.

Нужна ли обвязка для свайно винтового фундамента? Для легких, ненагруженных строений можно обойтись и без нее.

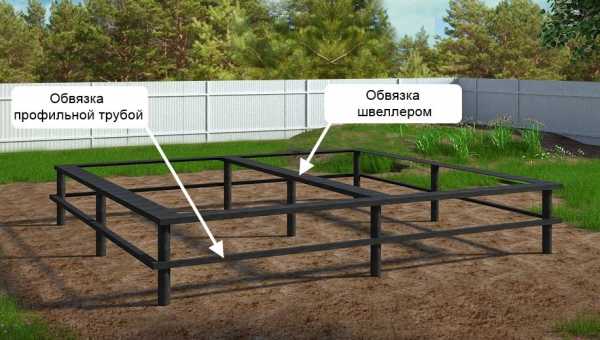

Различают верхнюю обвязку (ростверк), на которую крепится стеновой материал здания и нижнюю обвязку, используемую в случаях перепада высот, большой высоты свай, очень тяжелого строения или слабого грунта, который может спровоцировать горизонтальную подвижку.

Для крепления обвязки, винтовые сваи оборудуются оголовками, которые имеют индивидуальный размер для каждого диаметра. Ширина материала обвязки принимается в 1.5 раза больше диаметра свай.


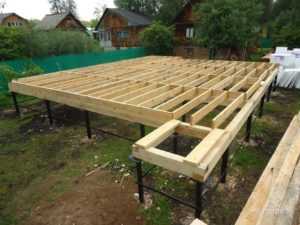

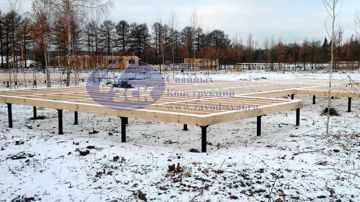

Обвязка свайного фундамента брусом

Для увеличения жизненного срока фундамента, обвязочный брус необходимо хорошо пропитать антисептическим составом, препятствующим возникновению плесени и гниению древесины. Сваи обрезаются по горизонтальному уровню. Далее монтируются оголовки путем их приваривания к концам винтовых свай.

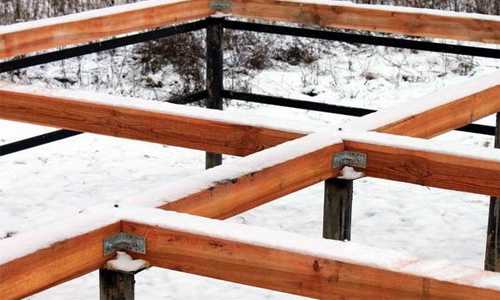

Для предотвращения попадания влаги в древесину, между оголовком и брусом прокладывается гидроизоляционный материал. Брус укладывается по всему периметру и соединяется с оголовками с помощью болтов и шпилек, также, для усиления, в углах можно использовать уголок, который с одной стороны приваривается к оголовку, с другой — к брусу.

Цену за работу по обвязке брусом винтовых свай, Вы можете посмотреть здесь.

Обвязка винтовых свай швеллером

Обвязка винтовых свай с помощью швеллера не только придает жесткость конструкции фундаменту, но и позволяет уложить на него такой стеновой материал как кирпич или пеноблоки.

Все соединения в этом типе обвязки осуществляются сваркой с помощью кольцевого шва. Если в дальнейшем здание будет возводиться из кирпича или пеноблоком, швеллер укладывается профилем вверх, а его размеры подбираются под размеры стенового материяла.

После выполнения обвязки швеллером, его обязательно нужно покрыть антикоррозионным составом.

Кроме указанных выше способов, можно делать обвязку свайного фундамента профильной трубой, уголком или пакетом досок.

Компания «Свая-М» предлагает выгодные цены на винтовой фундамент с обвязкой швеллером или другими материалами по Вашему желанию.

svaya-m.ru

брус, швеллер, доска, профтруба и др.

Свайно-винтовой фундамент – наилучший выбор для бюджетного малоэтажного строительства. Однако чтобы основание дома или любого другого строения было прочным и не требовало ремонта в течение длительного срока, необходимо качественно сделать обвязку винтовых свай.

Содержание статьи

Что представляет собой обвязка свайно-винтового фундамента?

Обвязка необходима для надежного закрепления винтовых свай, установленных в точках разметки.

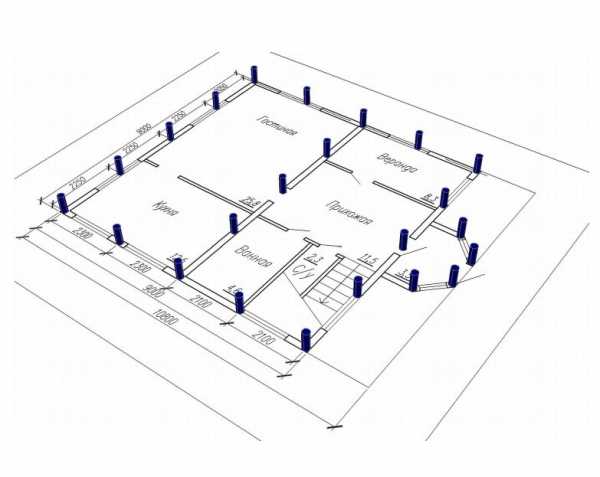

План разметки свайно-винтового фундамента.
