Фундамент с обвязкой швеллером для дома или бани на забивных ж/б сваях «Стройматик»



Возводим фундамент на забивных железобетонных сваях с обвязкой швеллером на мини-установке «Стройматик».

Фундамент на забивных ж/б сваях с обвязкой швеллером подходит для строительства кирпичных домов, деревянных домов (из бруса и брёвен), каркасных дачных домов, гаражей, бань, беседок и надворных построек.

Заказать фундаментЦены на фундаменты

Закажите фундамент на забивных ж/б сваях с обвязкой швеллером

Обвязка швеллером фундамента на забивных ж/б сваях

Обвязка фундамента швеллером является заключительным этапом постройки свайного фундамента, и по сути, является перекрытием между самим строением и фундаментом. Швеллер – это металлическая балка П-образного сечения. Свайный фундамент – это такой тип фундамента, в котором нагрузка от сооружения на грунт передаётся через сваи различных конструкций. Сваи объединяются ростверком. При строительстве такого фундамента на забивных ж/б сваях практически полностью исключаются земляные работы в бесподвальных зданиях, или их объём значительно сокращается. Для того, чтобы опорные сваи соответствовали четкой разметке и сохраняли такое положение и нужна обвязка фундамента швеллером или брусом. При этом стоит отметить, что обвязка фундамента на забивных железобетонных сваях является обязательной только в случае, если высота свай над уровнем земли превышает 60 см. В остальных же случаях к сваям сверху монтируются специальные оголовки.

Обвязка забивного фундамента швеллером увеличивает жесткость всей конструкции. При необходимости обустройства крупного по размерам фундамента, обвязка свай швеллером требует использования специальной крановой техники. Такое решение является вполне допустимым для крупных строительных проектов с организованной стройплощадкой, достаточным количеством свободного пространства для работы крановой техники и обустроенными подъездными путями.

Технология возведения Фундамента на забивных ж/б сваях с обвязкой швеллером

Обвязка свайного фундамента швеллером проводится сразу после забивки жб свай. Выполняя в некотором роде роль фиксатора, обвязка свай швеллером предотвратит нарушения заданных параметров фундамента под воздействием остаточного напряжения в сваях.

Особенности работ по обвязке швеллером фундамента на железобетонных сваях

• Швеллер, как правило, монтируется на сваи (оголовки), что предполагает соразмерность геометрических параметров швеллера и сваи. Обвязка осуществляется по внешнему периметру, а для придания дополнительной прочности конструкции и обеспечения ее надежности – внутри, в том числе с монтажом балок, соединяющих два других швеллера по перпендикулярной линии и (или) две сваи (их оголовки) по диагонали.
• Если это предусмотрено проектом, швеллер устанавливается таким образом, чтобы сформировать опалубку для заполнения бетоном и создания армирующего пояса для последующего монтажа стен.
• В качестве компромиссного варианта, который позволяет сохранить верхнюю «опалубку» и высокую прочность ростверка, вместо швеллера используют двутавровую балку аналогичного размера.

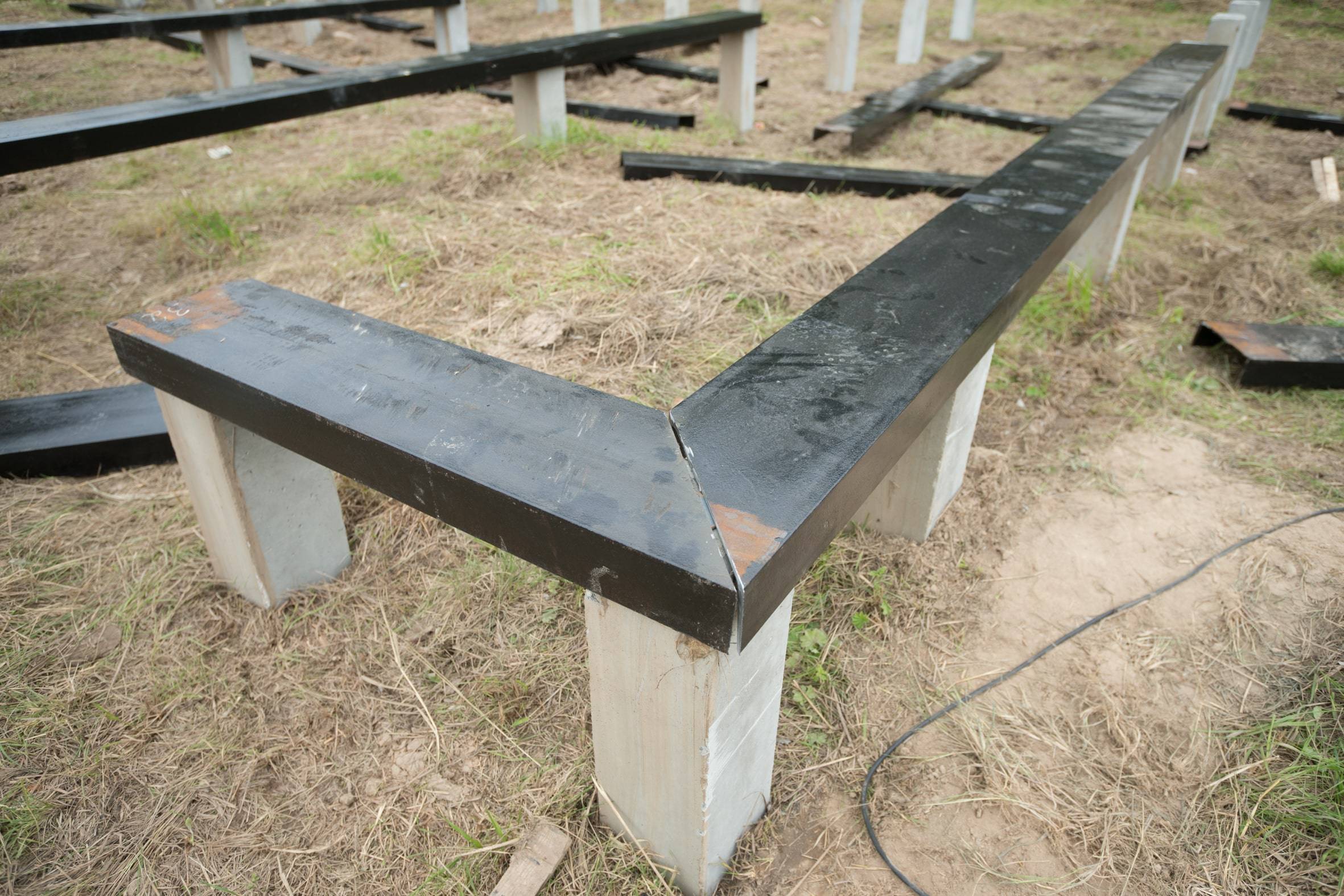

• Угловые сопряжения швеллеров или балок соединяют сваркой встык. Особое внимание следует уделить крепежам. Мы не рекомендуем применять для соединения только сварочный шов, желательно совместить его с использованием болтовых соединений или заклепок.

Последовательность обвязки швеллером свайного фундамента

1. Проводится замер уровня расположения верхней части свай — все торцы опор должны быть на одном уровне. Это делается в первую очередь, чтобы убедиться в горизонтальности фундамента. Сваи, которые расположены выше необходимого уровня, нужно либо погрузить глубже, либо обрезать. Если опоры расположены ниже необходимого уровня, то на оголовок следует подложить прокладку.
2. Намечаются точки внешних углов конструкции на сваях. Для этого определяется точка как первый внешний угол. Затем точно также намечаются остальные углы.
3. Проверяется угольником точность оформления угловых размеров конструкции.
4. Делается первый угол ростверка из швеллера.
5. Последовательно выкладывается из подготовленных элементов вся конструкцию обвязки швеллером опор. Когда все элементы будут уложены, необходимо еще раз проверить прямоту углов и горизонтальность всей получившейся конструкции.
6. Крепление швеллеров. Оно обеспечивается сваркой или болтовыми (заклепочными) соединениями. Какими бы ни были требованиям к фундаменту, более надежный результат дает сочетание разных вариантов креплений. Все элементы фундамента фиксируются на шов кругового типа. Процесс сборки предполагает монтаж швеллера на оголовки свай, что обеспечивает высокую прочность конструкции и швеллер имеет высокое сопротивление поперечным нагрузкам или боковыми гранями вниз. Перевернутый швеллер формирует естественную опалубку, которую можно залить бетонным раствором, создав армирующий пояс для стеновой кладки.
7. Антикоррозийная обработка конструкции. В связи с тем, что между грунтом и самой платформой образуется слой воздуха, появляется сырость, особенно в осенне-зимний период, в результате — коррозийные повреждения поверхности металла. Чтобы этого избежать, после окончания обвязки швеллером опор элементы ростверка грунтуются антикоррозийными составами.

Применение фундаментов на забивных ж/ю сваях с обвязкой швеллером

• Кирпичные дома
• Деревянные дома
• Каркасные дачные дома
• Гаражи
• Бани
• Беседки
• Надворные постройки

Применение для обвязки фундамента швеллера рекомендуется при строительстве в слабонагруженных конструкциях или при устройстве свайного фундамента в нестабильных грунтах. Многие прибегают к обвязке швеллером и для придания строению дополнительного запаса прочности.

Закажите фундамент на забивных железобетонных сваях с обвязкой швеллером

Обвязка фундамента швеллером — это гарантия надежности и прочности фундамента под любой дом. Фундамент на забивных ж/б сваях является одним из наиболее универсальных и надежных видов фундамента, активно используемых в современном строительстве. Технология обвязки фундамента швеллером делает возможным строительство зданий даже на неустойчивых и подвижных грунтах. ЖБ сваи широко применяются не только на этапе создания непосредственно фундамента, при необходимости возможно укрепление фундамента с помощью забивных свай и обвязки фундамента швеллером. Наша компания готова предоставить услуги по возведению свайных фундаментов с обвязкой швеллером под ключ.

Этапы возведения фундамента Стройматик

1

Разметка свайного поля

Наши инженеры размечают участок под будущий фундамент. В местах забивки железобетонных свай кувалдой забиваются арматурные прутки, между прутками натягивается шнур и проверяется геометрия будущего фундамента.

2

Разгрузка свай

К вашему участку привозят мобильную сваебойную установку «Стройматик» и заказанные железобетонные сваи. Установка имеет небольшие габариты и вес и благодаря своему болотоходному шасси не повреждает покрытие вашего участка.

3

Транспортировка свай

Ж/б сваи выгружаются, далее сваебойная установка своим ходом подтягивает сваи к месту их установки (например, зимой), по участку инженеры перемещают ж/б сваи на специальной тележке.

4

Подготовка к работе

Установка приводится из транспортного в рабочее положение: опускаются и фиксируются на земле гидравлические опоры, поднимается стрела. С помощью установленной на стреле лебедке свая поднимается наверх.

5

Забивка ж/б свай

Свая вставляется в ударный механизм. Одна свая забивается в грунт за несколько минут. Забивка свай контролируется инженерами с помощью нивелира.

6

Дополнительные работы

Дополнительно, поверх забитой сваи можно смонтировать на анкеры металлическую пластину, на которую потом ляжет обвязочный брус или швеллер. Или сваю можно раздробить на конце до арматуры, для последующего возведения железобетонного ростверка.

7

Фундамент готов!

Несколько часов работы и самый надежный фундамент на забивных железобетонных сваях готов!

Технология возведения фундамента «Стройматик» в действии

Обвязка свайного фундамента швеллером

Услуги

• Главная
• Статьи
• Обвязка свайного фундамента швеллером

Дата публикации: 21.07.2022 11:02:00

Обвязка свайного фундамента швеллером

Обвязка винтовых свай представляет собой жесткое соединение опор стальным П-образным профилем. Монтаж обвязочного пояса позволяет получить пространственную конструкцию, которая имеет высокую несущую способность, обладает прочностью и устойчивостью. За счет обвязки фундамент способен противостоять нагрузкам, которые возникают в результате морозного пучения почвы, включая выдергивающие воздействия и горизонтальное движение грунта. Стальная балка, приваренная к оголовкам, позволяет создать монтажную зону для возведения стен.

Обвязка свай производится посредством швеллера – фасонного проката из конструкционной стали для винтовых, забивных, буронабивных, оболочковых свай.

П-образные балки отличаются формой профиля. Благодаря ребрам жесткости обвязка из швеллера воспринимает статические и динамические нагрузки и равномерно распределяет вес от постройки на все опоры.

При обвязке свай необходимо выполнять определенную последовательность работ. Для начала балка укладывается на оголовки, ее крепят к ним при помощи сварки или болтов. С целью защиты стали от влачи и ржавчины соединения очищают от окалины и покрывают антикоррозийным составом. Далее металлические поверхности подвергаются грунтовке, между обвязочным поясом и нижней частью стены прокладывается слой гидроизоляции.

Стальной швеллер в качестве материала для обвязки не только повышает несущую способность фундамента, но и предотвращает расшатывание опорных элементов под влиянием пучения грунта, ветра и сейсмических движений. Стальной швеллер увеличивает срок эксплуатации здания, которое прослужит не менее 100 лет без ремонта. Обвязка из стального швеллера не нагружает основание, его масса намного меньше, чем масса обвязки из монолитного бетонного ростверка.

Однако помимо достоинств есть и недостатки. Для монтажа обвязки требуется специальное оборудование, а также навык работы с установками для резки и сварки металла. С учетом цен на металлопрокат, стоимость обвязки из швеллера выйдет намного дороже, чем из бруса, но дешевле, чем из двутавровой балки. Монтаж обвязочного пояса может выполняться несколькими способами. Выбор технологии монтажа зависит от типа свайных опор, нагрузки на фундамент, особенностей участка застройки.

Компания «Сваисад» специализируется на монтаже пирсов и причалов, винтовых сваях под забор, винтовых сваях под беседку, а также других установок на свайно-винтовом фундамента. Наш многолетний опыт и опытные специалисты качественно и быстро проведут монтаж свайно-винтового фундамента соблюдая все технологии.

Другие статьи:

20.07.2022 Сравнение бетонных и винтовых свай

19.07.2022 Срок службы винтовых свай под фундамент

18. 07.2022 Расчет свайного фундамента для каркасного дома

17.07.2022 Какой фундамент лучше выбрать для дома из бруса

Возврат к списку

необходимость и определение, способы и применение

Главная » Строительство фундамента под дом, дачу и гараж

Технология возведения жилых и хозяйственных зданий на опорах привлекательна высокой скоростью монтажа, экономией материалов и возможностью выполнения работ своими руками. Однако условием достижения требуемой прочности и долговечности всей конструкции является правильно подобранная и правильно реализованная обвязка свайного фундамента. Эта технология достаточно хорошо отработана, но работа должна быть продумана до мелочей еще на этапе проектирования.

Содержание

1. Определение обвязки свайного фундамента
2. Какие функции выполняет обвязка?
3. Объем обвязки свайного фундамента
4. Особенности выполнения работ
5. Способы обвязки свайного фундамента

Определение обвязки свайного фундамента

Для легких каркасных домов подходит деревянная обвязка

Каждая заглубленная в землю свая имеет определенный запас прочности и несущей способности. В процессе эксплуатации трубы подвергаются сильным вертикальным нагрузкам. Кроме того, почва давит на опоры при намокании, пучинистости и высыхании. Эти условия приводят к искажению продуктов, если они не поддерживаются.

Обвязка винтовыми сваями – процедура, благодаря которой все трубы жестко соединяются в единую конструкцию. Выполняется сразу после монтажа, чтобы исключить малейшую вероятность нарушения вертикального положения изделий.

Обвязка свайного фундамента брусом применяется при строительстве легких каркасных, деревянных домов, сооружений из пеноблоков или щитов. При этом первый ряд венцов является одновременно и ростверком, и опорой для балок. Обвязочный брус должен обладать высокой прочностью, твердостью и влагостойкостью. Для его изготовления выбираются дорогие породы дерева, такие как дуб, кедр и лиственница. Тогда допускается укладка легких и недорогих фрагментов ели или сосны.

Какие функции выполняет обвязка?

Обвязка нужна для равномерного распределения нагрузки и сглаживания перепада высот

Свайная обвязка является составной частью технологии возведения зданий на заглубленных в грунт опорах. Игнорировать его недопустимо даже при возведении легких и временных конструкций.

Обделка фундамента брусом выполняет следующие функции:

• Равномерное распределение вертикальной нагрузки на все опоры независимо от их количества и расположения. Это важно, когда из-за особенностей рельефа и почвы столбы имеют разную глубину и высоту.
• Создание единой и монолитной конструкции. Забивка свай брусом позволяет объединить отдельные элементы в общий каркас, где исключается возможность их искривления или проседания под нагрузками, возникающими по углам зданий.
• Обеспечение сброса давления на опоры при наземной технике, когда плита, выполняющая роль широкого ростверка, насыпается на поверхность земли.

При возведении фундамента на сваях может применяться бесконтактный способ с плавающей фиксацией верхних и нижних элементов. Это решение принимается при строительстве в районах с повышенной сейсмической активностью.

Область применения обвязки свайного фундамента

Обвязка необходима для строительства любых зданий

Брусовая обвязка применяется практически во всех случаях возведения сооружений на свайном фундаменте. Отказ от этого процесса допускается только при выполнении модульного строительства, когда на опоры опускается предварительно собранная опорная плита из дерева или железобетона. При использовании этой технологии она выполняет задачу соединения столбов в общую систему.

Применение обвязки для свайного поля целесообразно при следующих обстоятельствах:

• Ведение строительства на неустойчивых грунтах, дне водоемов и зыбучих песках. В таких условиях ростверк удерживает столбы в статичном положении, независимо от подвижек, вызванных перепадами влажности и температуры.
• Низкая степень промерзания грунта. Закладка глубокого ленточного фундамента оказывается чрезмерно трудоемкой и экономически нецелесообразной. Бурение точечных отверстий оказывается более целесообразным, а глубина завинчивания винтовых свай может достигать 5 метров. В таких случаях обвязка предотвращает прогиб основания из-за пучения грунта.
• Пересеченная местность. На ней могут быть допущены небольшие отклонения по высоте опор. Монтаж ростверка сглаживает их, обеспечивая идеально ровную поверхность для возведения стен.

При правильном выборе материала и соблюдении технологии монтажа трубопровода срок службы опорно-свайной системы составит не менее 100 лет.

Особенности работы

Схема обвязки винтовых свай

Успех любого строительства зависит от грамотного проектирования. Даже самый качественный ростверк не способен сгладить дефекты, допущенные при обустройстве фундамента.

Необходимо соблюдать следующие правила:

• выдерживать расстояние между опорами не более 200 см;
• соблюдать вертикаль при ввинчивании изделий в землю;
• опустить лопасти сваи ниже точки промерзания грунта;
• не регулируйте высоту опор, отвинчивая их.

Сваи могут быть завинчены вручную или с использованием специального оборудования. В зависимости от типа и плотности грунта изделия вкручиваются в него сразу или предварительно бурятся скважины.

Способ изготовления обвязки имеет свои нюансы:

1. Перед монтажом брус необходимо обработать антисептиком и гидрофобизатором. Это защитит древесину от намокания и повреждения насекомыми.
2. Оголовки свай необходимо тщательно выровнять и только потом к ним приваривать крепеж. Оптимальный вариант – скоба в виде перевернутой буквы П. После сварки металл необходимо очистить и обработать средством от коррозии.
3. Гидроизоляция. На все головы следует постелить рубероид или несколько слоев плотного целлофана. Чтобы материал не смещался при монтаже ростверка, его лучше приклеить к основанию.
4. Соединение элементов обвязки производится в углах и на оголовках. Крепление осуществляется стальными пластинами и саморезами. Каждый узел и угол дополнительно обрабатывается антикоррозийными средствами.
5. Применение двойного ростверка. Поверх первого венца толщиной 200 мм укладывают второй ярус толщиной 100-150 мм с перевязкой стыков. Такой подход обеспечивает конструкции большую прочность и устойчивость.

В процессе эксплуатации обвязка требует регулярного ухода и обслуживания. Все элементы конструкции необходимо периодически очищать от грязи, удалять плесень и ржавчину, обрабатывать антигрибковыми и антикоррозийными средствами.

Способы обвязки свайного фундамента

Возможна обвязка свайного фундамента различными материалами, каждый из которых имеет определенные эксплуатационные характеристики, технологию монтажа, преимущества и недостатки.

• Металл. Используются тавровые и двутавровые балки, швеллер или профильная труба. Изделия отличаются высокой прочностью и долговечностью. Массивные кирпичные здания высотой до двух этажей устанавливаются на металлических ростверках. Недостаток такого решения в том, что металл гибкий и со временем прогибается даже под собственным весом. Кроме того, потребуется постоянная обработка железа от ржавчины. Еще один нюанс – швеллерование винтовых свай предполагает наличие и опыт работы со сварочным аппаратом. Все соединения выполняются только таким образом. Необязательно быть мастером высокого класса, но без базовых навыков не обойтись.
• Бар. Несомненным преимуществом такого решения является простота обработки материала, для которой подходят даже ручные инструменты. Фрагменты скреплены съемными приспособлениями, благодаря чему конструкцию можно разобрать для демонтажа или ремонта. Недостатком дерева является то, что оно впитывает влагу. Если делать ростверк из сырого бруса, то он может при высыхании вести до такой степени, что затронет опоры и стены здания. Как и железо, древесина склонна к провисанию, что требует дополнительных опор между сваями. Проблема решается применением клееного профильного бруса, устойчивого к изгибу и скручиванию.
• Ростверк железобетонный. Эта конструкция считается самой сложной, дорогой, но при этом самой надежной и долговечной. Железобетонную обвязку свайного поля выбирают при ведении капитального строительства или при планировании поэтапного увеличения этажности здания. Сочетание камня и металла обеспечивает прочность, небольшую гибкость и полную защиту стального каркаса от коррозии. Такой ростверк заливают бетоном в установленную на сваи опалубку, внутри которой укладывается арматура. В качестве формы допускается использовать швеллер, в полость которого устанавливается стальной каркас. Недостатком такого решения является необходимость ждать застывания бетона и вести строительство только при плюсовых температурах.

Выбор технологии обвязки свайного фундамента дело сугубо индивидуальное и во многом зависит от собственных навыков и финансовых возможностей. Однако во всех случаях решение должно основываться на полных и точных расчетах.

Ворсовая крышка | Соединитель основания и надстройки

Для инженеров-строителей одним из наиболее важных соображений при строительстве любого типа здания или сооружения является устойчивость фундамента. Наконечник сваи является важнейшим компонентом конструкции фундамента, обеспечивающим необходимую поддержку и прочность для обеспечения устойчивости всей конструкции.

В этой статье мы обсудим роль оголовков свай и соображения, которые инженеры-строители должны учитывать при их проектировании и строительстве. Мы также рассмотрим основные преимущества, которые могут предложить наголовники.

Наконечники свай представляют собой большие бетонные блоки, которые укладываются поверх свай для обеспечения поддержки и устойчивости фундамента строения. Оголовки свай обычно используются в системах глубокого заложения, таких как свайные фундаменты , где грунт недостаточно прочен, чтобы выдержать вес конструкции. Оголовки свай размещаются поверх свай и действуют как точка передачи нагрузок от конструкции на сваи.

Во многих случаях наголовники свай также используются для обеспечения устойчивости к боковым и подъемным силам. Оголовки свай обычно имеют квадратную или прямоугольную форму и обычно изготавливаются из железобетона.

Существуют различные типы оголовков свай, предназначенные для поддержки таких элементов надстройки, как бетонные колонны, стены жесткости или любые другие конструкции. Начиная с одной сваи, слишком много свай может быть соединено верхушкой сваи. Сочетание надстройки и фундамента является основной задачей для безопасной передачи нагрузки надстройки на землю.

Несущая способность оголовка сваи

Одним из наиболее важных соображений для инженеров-строителей при проектировании и строительстве оголовка сваи является несущая способность. Несущая способность наголовника определяется размером, формой и количеством используемых свай, а также типом грунта, в который забиваются сваи.

Инженеры-строители также должны учитывать вес конструкции, которая будет поддерживаться наголовником сваи, а также любые другие нагрузки, которые должен выдерживать наголовник сваи, такие как ветер и сейсмические силы.

Как определить размер верхушки сваи

Существуют общие нормы для определения размеров верхушки сваи. Кроме того, также учитывались такие требования, как долговечность наголовников свай.

• Как правило, расстояние между сваями составляет менее трех диаметров сваи. Это было бы полезно для применения теории ферм, а также для уменьшения образования изгибающих моментов.
• Высота верха сваи определяется исходя из приложенных нагрузок таким образом, чтобы это не вызывало разрушения при сдвиге. Существует предварительный метод расчета толщины ростков свай.
• Расстояние от края или расстояние от верха сваи до сваи должно поддерживаться на уровне 100-200 мм. В идеале мы могли бы сохранить 150 мм.
• Защитный слой арматуры определяется исходя из условий воздействия и не оказывает существенного влияния на размер ростверка.

Как спроектировать оголовок сваи

В зависимости от характера конструкции и применимых нагрузок количество свай на оголовок будет варьироваться. Расчет наголовника сваи будет выполнен в зависимости от формы приложенной нагрузки и в соответствии с опорным устройством.

Существует три метода проектирования.

1) Аналог фермы

Этот метод чаще используется при проектировании свайных накидок из-за его простоты. В этом методе не так много вычислений, а также метод расчета прост.

Существует простое требование стратификации для применения этого правила. Как правило, мы поддерживаем расстояние между сваями менее трех диаметров сваи. Это делается через основной механизм передачи нагрузки.

Как вы можете видеть, наклон компрессионной стойки к горизонтали должен поддерживаться более чем на 45 градусов, чтобы применить эту теорию. Для проектирования оголовков свай можно использовать следующие упрощенные методы.

Здесь вы должны рассчитать T, обозначенный bas T _AB и т. д., который представляет собой растягивающую стойку, которая указывает натяжение в нижней части наголовника сваи.

Например, когда коэффициент запаса прочности материала для арматуры составляет 0,95,

T _AB   = 0,95f _y A _s

f _y – предел текучести арматуры

A _s – площадь усиления.

Исходя из этого, поскольку мы рассчитываем натяжение с помощью вышеописанного метода, можно сделать конструкцию наголовника сваи.

2) Теория изгиба

Когда расстояние между сваями велико, мы не можем применить аналогию с фермой. В этих случаях мы должны использовать теорию изгиба.

Это тоже не так уж сложно, если речь идет о двух стопках. Но это становится сложным, когда есть много свай.

В этом случае, когда есть две сваи для поддержки колонны, мы можем спроектировать верхушку сваи в виде балки. Изгибающий момент и поперечные силы можно рассчитать с учетом нагрузки на колонну для расчета арматуры.

3) Компьютерное моделирование

При увеличении количества свай ручной расчет будет затруднен. Даже теория ферм не может быть применена ко всем типам наголовников свай.

В таких случаях мы склонны использовать компьютерное программное обеспечение для моделирования верхушки сваи, чтобы получить силы изгиба и сдвига. Периметры сдвига при продавливании будут определяться вручную, и, соответственно, силы сдвига будут получены из программного обеспечения.

Расчет изгибающего момента оголовка многосвайной сваи можно выполнить вручную, но это очень трудоемко.

Кроме того, нагрузки на сваи также можно рассчитать вручную. Расчет сваи целесообразно производить вручную с учетом центра нагрузки и геометрического центра. Было бы полезно проверить результаты компьютерного анализа.

Большая часть сложных оголовков свай будет проанализирована с помощью компьютерного моделирования. Конструкцию арматуры можно выполнить вручную.

Особые соображения

Одним из других важных аспектов, которые следует обсудить, является обеспечение надлежащей связи наголовников свай. Когда мы рассматриваем высотное здание, это слабое соединение, поскольку мы продолжаем единую сваю до земли, а колонны вместе с стенами жесткости будут продолжены в качестве надстройки.
