Обвязка швеллером свай – особенности монтажа, советы и рекомендации

Содержание

[Решено] Нужна ли обвязка винтовых свай швеллером?

Методы обвязки свайных фундаментов брусом, профтрубой и уголком

Виды обвязки свайных оснований

Свайные фундаменты пользуются популярностью в промышленном и частном строительстве, когда уклон на строительной площадке достаточно большой или на местности имеется большая глубина залегания прочных пород.

В таких грунтах нецелесообразно копать глубокие траншеи, так как возможен сдвиг почвы или затопление дна траншей грунтовыми водами. В свою очередь, свайные конструкции подойдут идеально, учитывая их особенности, конструктивные характеристики и небольшую стоимость в целом.

Для чего используется обвязка?

Схема устройства ростверка в столбчато-свайном основании

Для обеспечения большей прочности конструкции и равномерной передачи нагрузки от здания на грунт, часто используется специальная обвязка фундамента или ростверк. Ростверк соединяется со сваями с помощью шарнирного соединения, арматурной сетки, жесткой сварки и проволоки. В частном строительстве практикуется обвязка ростверком из деревянного бруса, профтрубы или швеллера. Обвязку применяют:

  1. Чтобы обеспечить геометрически ровное и правильное расположение всех свай.
  2. Не допустить смещение фундамента под воздействием боковых, касательных и вертикальных грунтовых смещений
  3. Обеспечить равномерное распределение нагрузок от массы будущего здания через сваи на грунт.

При проектировании свайно-ростверковых фундаментов нужно учитывать количество свай. Чем больше используется свай, тем меньшее сечение будет арматуры обвязки. Кроме того, можно применять также обычную широкую доску или профтрубу малого диаметра, соединять все звенья нужно уголками.

Виды и типы обвязок

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

Применение профтрубы для обвязывания свай основания зданий

Свайно-ростверковые фундаменты отличаются высокой прочностью, они практически полностью нейтрализуют вертикальные и горизонтальные подвижки почвы. Используются для возведения домов на подвижных и неустойчивых почвах, склонных к пучению. Сваи также активно закладывают в расчет не только при проектировании нового дома, но и применяют в ходе ремонта уже существующего, так как они достаточно прочные и способны выдержать нагрузку зданий в несколько этажей.

При этом важно учитывать человеческий фактор, а также наличие в почве твердой породы. Во время установки свай неизбежно образуется небольшой угол уклона за счет смещения сердцевины, поэтому после монтажа конструкций их нужно выровнять и укрепить.

Методы укрепления свай, используемых в частном строительстве:

  1. Обвязка профтрубой, дополнительное соединение с вершиной сваи уголками, сваркой или гибкой проволокой.
  2. Использование металлических швеллеров с разным направлением установки.
  3. Применение деревянного бруса.

Обвязку совсем необязательно делать, если месторасположение верхней точки сваи не более 60 см от уровня грунта. Но если она выше, то без обвязки не обойтись, так как несущие конструкции даже под воздействием ветра или дождя будут смещаться, а со временем возможен перекос самого здания.

Необходимые материалы для обвязки свайного фундамента:

  • деревянный брус, можно использовать толстые доски;
  • металлический швеллер, двутавр и соединительный уголок;
  • гибкая проволока, катанка или арматура сечением до 8 мм.

Понадобятся сварочный аппарат и строительные уровни.

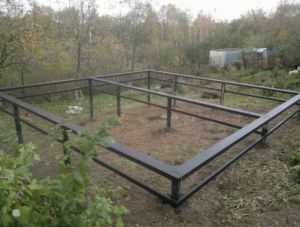

Обвязка швеллером или профтрубой

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

Швеллер и профтруба для обвязывания свай фундамента

Швеллер – это металлическая жесткая балка большой толщины, имеет свои ребра жесткости, к которым методом сварки присоединяют арматуру или верхушку сваи.

Профилированная труба стоит дешевле, масса у нее меньше, но и прочностью она не отличается, принцип соединения аналогичен швеллеру. Оптимальный метод соединения – это накладка двух балок одна на другую или внахлест. Особенности:

  1. Недопустимо использование отдельных балок на разных сваях, это должна быть монолитная конструкция.
  2. Если фундамент достаточно большой, то для установки и фиксирования швеллера придется использовать подъемный кран, поэтому такой метод обвязки используется при возведении складских и промышленных зданий.
  3. Для обеспечения большей прочности рекомендуется применять не только сварку, но и болтовое соединение, места стыков покрывать антикоррозийными красками и проверять ультразвуком.
  4. Швеллеры – это тяжелые несущие конструкции, поэтому такие ростверки в частном строительстве не используются.

В качестве несущей конструкции используют швеллер шириной до 160 мм, но, если свая имеет внешний диаметр 108 мм, то тут рекомендован швеллер шириной 140 мм.

Сначала делают укрепление продольными балками, так сваи соединяют между собой и создают искусственный горизонтальный щит. Затем на вершину сваи устанавливают швеллер, который соединяют сваркой со сваей и дополнительно уголками с промежуточными балками.

Такая конструкция не влияет на прочность фундамента, ведь ослабленный сваркой металл швеллера имеет надежную опору в виде винтовой металлической сваи, а балки обеспечивают равномерное распределение нагрузок.

Обвязка брусом или доской

Схематическое отображение обвязки свай брусом

Такой метод укрепления свайных фундаментов пользуется популярностью в частном строительстве, оптимален при возведении деревянных зданий, бань и хозяйственных построек. Этапы обвязки следующие:

  1. Сначала устанавливают все сваи на заданную дистанцию, выравнивают по единой вертикали, чтобы не возник перекос бруса.
  2. Если выровнять несущие элементы основания нельзя, тогда делаются углубления в брусьях.
  3. Для состыковки делают пазы, причем они всегда располагаются под углом 90ᵒ по отношению к балке. Все соединения делают болтами или достаточно гибкой проволокой, дополнительно покрываются антикоррозийной краской и антисептиком.

Самостоятельно обвязку брусом делать довольно сложно, ведь нужно постоянно следить за горизонталью конструкции и устранять минимальные угловые перекосы. После установки ростверка и его фиксации, дерево покрывается антисептиком и красится для увеличения срока службы, также рекомендуется сделать гидроизоляцию оголовка рубероидом.

Особенности установки обвязки свайного фундамента

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

Процесс соединения частей свайного фундамента

Чтобы обеспечить максимальную прочность и надежность конструкции, одного соединения балок между собой недостаточно. Рекомендуется также по диагонали укрепить ростверк уголками и провести стяжку опор раствором.

Если для обвязки используется швеллер или профтруба, то тогда выпускается арматура из свай и приваривается к обвязке. Соединение брусьев делают из проволоки катанки или закладных Т-образных металлических шпилек диаметром не менее 12 мм.

Обвязка свайного фундамента брусом, профтрубой, уголком и доской

Нужна ли обвязка свайного фундамента брусом. Применение швеллера или профтрубы для соединения свай. Особенности установки обвязки из бруса или доски.

Виды винтового фундамента

По конфигурации и предназначению лопастей выделяют:

  1. Широколопастные – типовой вариант с одной лопастью в 1–1,5 захода.

  2. Многолопастные – с несколькими лопастями.

  3. Узколопастные – с наконечником в виде шурупа на 5–8 оборотов винта.

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

Различные виды в зависимости от почвы

Первый вариант предназначен для легких построек и устойчивых грунтов. Второй тип винтовых свай используется при необходимости улучшить несущую способность опоры с компенсацией ее подвижек по вертикали, а также для высоких и тяжелых по общему весу коттеджей в 2-3 этажа.

Третья разновидность – для оснований на грунтах с обилием камней. Для условий вечной мерзлоты рекомендуется брать также узколопастный аналог, только имеющий не заостренный конец, а раскрытый срез с зубьями по периметры.

Свайный наконечник бывает литым (ВСЛ) либо сварным (СВС). Первый стоит дороже. Однако он более прочен и способен вынести большие нагрузки, нежели наварной аналог. Если грунты на участке строительства плотные или фундамент нужно делать под большой дом, то лучше потратиться и взять с литым наконечником.

Плюсы и минусы фундамента на сваях

Среди преимуществ использования таких основание числятся:

  • Долговечность и высокая несущая способность – подобные сваи без проблем выдерживают сезонные пучения и служат 50–80 лет;

  • Экономичность – обходится на 20–30% дешевле иных вариантов;

  • Отсутствие строительного мусора и больших объемов выемки земли;

  • Высокая скорость возведения – для самостоятельного устройства фундамента из винтовых свай хватит двух–трех дней;

  • Возможность создания практически на любых типах грунтов;

  • Простота реализации – плитный либо ленточный фундамент своими руками выполнить гораздо сложнее;

  • Большое количество модификаций наконечников и оголовков;

  • Возможность повторного применения;

  • Отсутствие как таковой сезонности работ – вкручивать винтовые опоры можно даже зимой, лишь бы грунт позволял это.

Не рекомендуется его устраивать только на болотистых обводненных участках, где избыточная влага приведет к быстрому истончению стенок ствола. В остальных случаях – это просто идеальный выбор.

Минусы у винтового фундамента также имеются, но их гораздо меньше и упоминания стоят лишь:

  • Невозможность обустройства внизу под полом цокольного этажа или подвала;

  • Дополнительные затраты на утепление дома снизу.

Рассматривая плюсы и минусы, явно видно, что достоинства сильно превалируют над недостатками. Однако есть одно большое «НО».

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

Электромеханическая коррозия

Винтовая опора должна быть изготовлена в соответствие со стандартами и из качественной стали. А после ее еще и в обязательном порядке надо проверить в ОТК с помощью ультразвука либо рентгена. Основные проблемы у застройщиков, остановивших свой выбор на свайно-винтовом фундаменте, обычно возникают именно из-за дефектных материалов.

Установка свайно-винтового основания

Технология обустройства фундамента своими руками из винтовых свай выглядит следующим образом:

  1. Производится контрольное вкручивание для определения прочности грунтов.

  2. Выполняются расчеты с подготовкой плана размещения опор.

  3. Делается разметка участка.

  4. Выполняется установка опорных свай с последующей их обрезкой по уровню.

  5. Осуществляется заливка бетона внутрь опоры.

  6. Производится обвязка созданного свайного поля.

Для каждого вида и модификации сваи в форме винта в паспорте указывается ее несущая способность. Здесь играет роль как размеры и конфигурация лопастей, так и толщина стенок и длина ствола. В зависимости от УГВ, глубины промерзания и состава грунта план размещения свайного поля рассчитывается в каждом случае отдельно.

При проектировании надо еще и учесть массу всего будущего строения, под которое устраивается фундамент на винтовых сваях. Причем в расчет следует включить вес не только стен и перекрытий, но и кровельного покрытия и нагрузок от снега с ветром. Ведь ондулин или мембранная кровля весят заведомо меньше шифера или черепицы. И все это надо предусмотреть заранее.

Этап подготовки проекта лучше всего доверить специалисту. Если в планах делать винтовой фундамент своими руками, то расчеты стоит проводить на основании СП 24.13330. Либо придется опоры устанавливать в большем количестве с запасом, увеличивая смету строительства.

Скачать СП 24.13330

Пошаговая фото-инструкция

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

Разметка первой опоры фундамента по ориентирам участка

С разметкой сложностей возникнуть не должно. Необходимо просто наметить на участке места под опоры в соответствии с проектом. Главное при строительстве – это строгая вертикаль вкручиваемых в землю столбов.

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

Выкапываем «приямок» глубиной 20-30 см для первой опоры

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

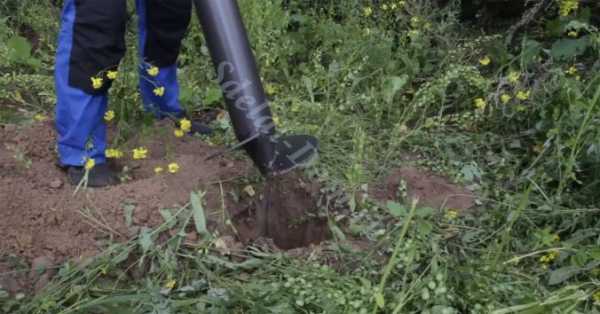

Вставляем в приямок

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

Закручиваем с помощью специальных рычагов (стальных труб)

Чтобы упростить позиционирование свайных опор при их погружении в грунт, можно с помощью бура или лопаты вырыть небольшой приямок глубиной в полуметр. Далее в почву вкручиваются опоры выполняющим роль рычага ломом, мощной электродрели с редуктором либо автомобильной спецтехники. Делается это с шагом в 1–3 метра.

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

Рекомендуется при завинчивании привлечь третьего помощника, который в процессе будет корректировать вертикальное положение

Когда свая стоит достаточно крепко, вешаем магнитный уровень и последнюю часть завинчивания корректируем по уровню — выравниваем её весом

Если завинчивать становится тяжело, то приглашаем помощников

Первая закручена точно по уровню

Размечаем вторую — угловую на этой же стороне от первой

Копаем приямок, ставим вторую опору, выравниваем по уровню и проверяем расстояние от первой

Если необходимо сместить сваю, то отклоняем её в противоположную сторону, делаем 2 оборота и замеряем еще раз

При их установке и ввинчивании крайне важно следить за тем, чтоб опоры не ушли в сторону. Это сразу снижает способности столба выдерживать расчетные нагрузки. Лучше выкрутить такие сваи и сделать все заново. При этом ставить их по новой на то же самое место категорически запрещено. Надо будет этот “винт” сместить немного в сторону.

Когда опора встала на нужное расстояние — закручиваем аналогично первой

Третью сваю размечаем с 2-мя размерами: шириной стены и диагональю дома

Аналогично наклонами корректируем расстояние между столбами

После соблюдения расстояний — закручиваем третью

Аналогичным образом отмечаем и закручиваем четвертую, соблюдая размеры по диагонали и стороне

По всему периметру натягиваем бечёвку и размечаем маркером на бечевке промежуточные опоры

Устанавливаем каждую опору в приямки по отметкам и уровню и утрамбовываем землей

Закручиваем сваю и следим за отметками уровня и бечевки

После закрутки всех столбов отмечаем гидроуровнем одинаковые отметки

Болгаркой обрезаем все опоры по уровню

Заливаем цементно-песчаным раствором сваю до 10 см уровня до конца

Оставшуюся часть засыпаем готовой сухой цементно-песчаной смесью

Надеваем и привариваем оголовки, зачищаем и закрашиваем швы от коррозии

После того как сваи установлены на свое место, их обрезают на нужном уровне от земли. Потом эти опоры, из которых и состоит рассматриваемый вариант фундамента, рекомендуется залить изнутри бетоном. Это позволяет уберечь металл от коррозии и дополнительно усиливает все свайное винтовое поле.

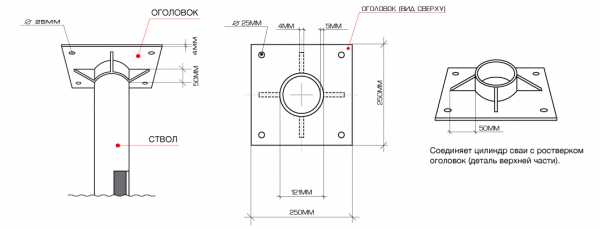

Сверху на каждый установленный столб наваривается оголовок в виде квадратной стальной пластины размером порядка 25 х 25 см. А в завершении все сварные швы обрабатываются защитными составами. Дальше на этот свайный фундамент можно уже укладывать ростверк или сразу венцы сруба.

Чтобы ветер не гулял под домом и не выхолаживал его, столбы необходимо закрыть внешней облицовкой по всему периметру строения. Для этого прекрасно подойдут профнастил либо металлочерепица. Но можно воспользоваться и облицовочным кирпичом. Все на выбор хозяина коттеджа.

Читайте также:

  • Установка винтовых свай

    Конструктивные особенности винтовых свайУстановка винтовых свай своими руками является наиболее легким вариантом обустройства фундамента под…

  • Фундамент винтовые сваи

    Что представляет собой винтовой фундаментСвайно-винтовой фундаментИспользование данного вида основания, для строительства современных домов, началось сравнительно…

  • Винтовые сваи для забора

    Квадратные винтовые сваи для забора – отличный вариант для тех, кто хочет соорудить по-настоящему надежное…

newdvor.ru

Обвязка винтовых свай швеллером - СВАЙНОЕ ДЕЛО

Свайно-винтовая технология зарекомендовала себя на рынке как универсальный (почти не имеющий противопоказаний по характеру ландшафта и грунтов), экологичный и не требующий больших затрат способ закладки фундаментов. Установка винтовых свай очень проста и может осуществляться вручную, без применения специальной строительной техники.

Сначала винтовые сваи закручивают до неподвижного слоя грунта; при этом нужно соблюдать их строго перпендикулярное положение относительно поверхности земли. Затем сваи заливают цементно-песчаной смесью, подрезают на одну высоту, приваривают к верхушкам оголовки. Места сварки нужно обработать антикоррозийным средством. Завершающим этапом возведения фундамента будет являться обвязка. Она придает жесткость конструкции и позволяет равномерно распределить всю весовую нагрузку сооружения на основание.

В качестве обвязочного материала применяют деревянный брус, металлический швеллер или профилированную трубу. Трубу обычно используют для дополнительной обвязки, чтобы увеличить прочность конструкции. Деревянный брус недорог и прост в монтаже. Швеллер же считается самым надежным материалом. Безусловно предпочтительной такая обвязка является для участков с большими перепадами высот. При использовании металлических конструкций можно обойтись без оголовков, так как металлический швеллер или балка сразу приваривается к верхушкам свай. При этом, конечно, желательно не ограничиваться сваркой и дополнительно соединить сваи и балки болтами или заклепками. Также не следует забывать об антикоррозийной защите, так как от нее зависит долговечность, прочность и надежность возведенного фундамента.

Приварить обвязку винтовых свай швеллером можно двумя способами: внакладку и внахлест. В первом случае один конец швеллера соединяется с верхним концом одной сваи, а второй край – с нижним краем другой сваи. Получившийся в итоге зигзаг соединяет все сваи до одного, а метод такой называется привариванием крест-накрест.

При втором способе, сначала к длинной стороне сооружения приваривается швеллер, затем поперечные швеллеры внахлест соединяют с продольным.

Если здание на винтовых сваях будет иметь большие размеры, для обвязки фундамента понадобится длинный металлический швеллер. Длинные балки будут достаточно тяжелыми, и для их установки может быть привлечена специальная строительная техника (единственный этап сооружения свайно-винтового фундамента, на котором такая техника может понадобиться).

Цены на винтовые сваи в розницу и монтаж "под ключ"

xn----7sbfkdcyunkfz.xn--p1ai

Обвязка швеллером винтовых свай (Видео) | СвайПром

Когда выбирают материал для строительства дома, лучше всего подбирать соответствующую толщину, длину винтовых свай. Кроме того, следует помнить об обвязочном материале для данной конструкции.

Обвязывать швеллером винтовые сваи – самый лучший вариант для конструкций, которые являются массивными. Необходимая длина таких свой не должна быть менее 250 мм, диаметр же должен составлять не менее 18 мм. Обычно данные свои применяются тогда, когда конструкции монтируются из тяжёлых металлов. Когда строят из пенобетона, бруса, или же возводят каркасные/панельные дома, обвязки брусом вполне достаточно.

В чём заключаются особенности обвязки?

Варианты обвязки фундаментов из свайно-винтового основания разными материалами, очень походи на прочие технологии – каких-то кардинальных отличий здесь нет. В то же время, некоторые особенности присутствуют – и их обязательно надо отметить.

  • Винтовые сваи нужно обвязывать швеллером для следующих фундаментов:
  • Если на участке есть перепады высоты, диапазон которых составляет 1 м;

Те фундаменты, которые находятся на территориях, где преобладают мягкие и слабые грунты.

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

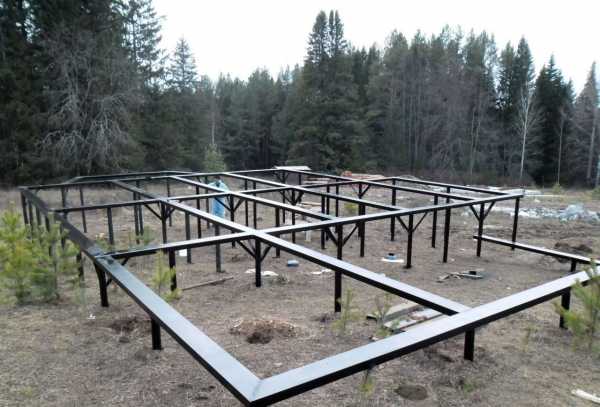

Пример обвязки швеллером винтовых свай

Грамотное, надёжное вкручивание свай – главная задача каждого профессионала. Чтобы выполнить точные расчёты, при помощи которых будет на фундамент распределена нагрузка равномерно, особых трудов не требуется. Далее, монтажнику нужно в один уровень выставить все имеющиеся сваи. Следующий этап – раствор бетона заливается в полость свай: это делают для того, чтобы прочность фундамента увеличилась. Затем, следует произвести установку оголовков. После принимаются обвязывать фундамент. Есть два способа обвязать фундамент уголком или швеллером.

Рекомендуем посмотреть интересное видео, в котором авторы задаются вопросом «Зачем обвязывать швеллером винтовые сваи?»:

Обвязка швеллером винтовых свай – варианты

Первый – швеллер приваривается внакладку. Приваривать швеллер принято прямо к сваям, это делают с той стороны конструкции, которая является длинной. В ситуации, когда длина сваи имеет длину более 400 см, швеллеры нужно сваривать также между собой. Затем, берутся за установку поперечного швеллера. Его надо приварить к тому швеллеру, который является продольным. За счёт этого конструкция выиграет в плане крепости и надёжности – её можно будет использовать на сыпучих грунтах, на песке, что весьма полезно, если оборудуются мостки, пирсы.

Вариант второй – уголок или швеллер приваривают крест-накрест. Чтобы обвязка получилась правильной, край одного швеллера приваривают к верхнему концу первой сваи. К нижнему же концу второй сваи принято приваривать край второго. Когда все эти манипуляции выполнены, у вас выйдет что-то похожее на «зигзаг», который будет обвязывать все сваи.

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

Один из вариантов обвязки винтовых сваи и соединения швеллера

svaiprom.ru

Обвязка винтовых свай с помощью швеллера

На каждом этапе сооружения фундамента необходимо строго придерживаться обязательных требований и технологического порядка действий. Именно это повлияет на качество работы, а также на будущий ее результат. Завершается процесс выполнением обвязки. От последней зависит многое, а значит, обвязка является самым важным этапом работы. И наиболее популярным видом данной процедуры является обвязка швеллером винтовых свай.

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

Особенности процесса

Начать следует с того, что фундамент свайно-винтового типа – самый надежный и универсальный из всех, которые существуют сегодня. Он активно используется в различных сферах строительства. Все это объясняется достаточно просто: технология, которая в данном случае применяется строителями, позволяет возводить здания даже на тех участках, где грунт неустойчив и подвижен.

Обратите внимание! Также при помощи свай можно также укреплять основание дома. К такому нехитрому ходу прибегают при увеличении нагрузки на фундамент или же во время реконструкции здания, нацеленной на повышение прочности конструкции.

Главная функция обвязки из швеллеров заключается в поддержке свай в том положении, которое соответствует предварительной разметке. Однако справедливости ради заметим, что для этого используется не только швеллер – изредка обвязку выполняют из бруса. Также следует знать, что если высота свай над грунтом не превышает 0,6 метра, то в обвязке вообще нет необходимости, т. к. здесь применяются специальные оголовки, которые привариваются сверху свай.

Обвязка швеллером свай – особенности монтажа, советы и рекомендации



Процедура выполнения обвязки из бруса

Данный вариант отличается тем, что обходится дешевле и используется преимущественно в деревянных домах и банях. При выполнении обвязки сваи выравниваются по уровню, т. к. никакие перекосы здесь неприемлемы. Если этого не сделать, то сваи придется выравнивать с помощью бруса, распиливая его в нужных местах на ту или иную глубину.

Для стыковки бруса обе стороны каждой части распиливаются. Что характерно, один распил должен располагаться снизу, и другой – сверху. После этого части стыкуются, обязательно соблюдается угол в 90 градусов. В конце стыки следует обработать посредством джута. В целом, для выполнения обвязки с использованием бруса понадобится:

  • строительный уровень;
  • электропила;
  • рулетка.

Также потребуется несколько помощников, поскольку обрабатывать и перемещать брус в одиночку будет достаточно трудно.

Процедура выполнения обвязки швеллером

Этот способ пользуется популярностью, ведь позволяет добиться более высокой жесткости конструкции. Однако следует помнить, что если речь идет о масштабных строительных работах (площадь фундамента достаточно большая), то для обвязки придется прибегать к помощи крана.

Начать следует с покупки самого швеллера. В этом плане отлично себя зарекомендовала «Сталепромышленная компания» из Санкт-Петербурга, с продукцией которой можно более детально ознакомиться по ссылке http://www.spb.spk.ru/sic/shop/_t_/g=metalloprokat/s=fasonnyy-prokat/p=shveller/. Помимо того, следует обратить внимание еще на пару важных моментов.

  1. Не стоит забывать при покупке швеллера и о крепежах. По мнению экспертов, предпочтительнее использовать комбинированные соединения, то есть использовать и болты (или заклепки), и сварку.
  2. Еще при обвязке следует позаботиться о защите металлических элементов от коррозии.

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

Между грунтом и основанием останется прослойка воздуха, из-за чего там будет скапливаться влага (как правило, это наблюдается в межсезонье). Из-за этого начинают развиваться коррозийные процессы на поверхности обвязки. Если об этом позаботиться заранее, то подобного рода проблем можно запросто избежать. Для обработки швеллеров можно использовать:

  • антисептик;
  • грунтовочный состав;
  • другие средства, предназначенные для борьбы с ржавлением.

Обратите внимание! То же относится и к брусу, ведь он восприимчив к воздействию влаги. По этой причине его также следует обрабатывать антисептическим средством.

Лишь при условии должной обработки обвязка из швеллера будет сложить достаточно долго, а вам не придется переживать по поводу состояния фундамента.

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

О необходимости процедуры

Как мы уже выяснили, обвязка необходима для повышения жесткости основания, она качественно укрепляет его. Результат работы во многом зависит от скорости и правильности выполнения, ведь опоры вполне могут отклоняться по причине целого ряда факторов. Как следствие – образуются дефекты, устранение которых будет не только затратным, но и проблематичным.

Опытные строители знают, что обвязка должна производиться сразу же после того, как закончится установка свай. В противном случае может измениться разметка (винтовые сваи сместятся). На этом все, теперь вы знаете, как производится обвязка винтовых свай при помощи швеллера. Как видим, процедура это несложная, однако при ее проведении необходимо следовать рекомендациям. Более того, немаловажную роль играет качество самих швеллеров, а также их защита от коррозийных процессов. Чтобы более детально ознакомиться с вопросом, рекомендуем посмотреть приведенный ниже тематический видеоролик.

Видео – Какая обвязка лучше: швеллером или брусом?

stroy-dom.info

Обвязка свай швеллером - СВАЙНОЕ ДЕЛО

Свайно-винтовая технология сегодня считается универсальной, так как подходит почти для всех существующих типов грунта. Кроме того, этот способ закладки фундамента отличается экологичностью и доступностью цен. Устанавливать винтовые сваи очень просто. Все необходимые работы могут быть выполнены вручную. Применения специальной техники практически никогда не требуется. Именно поэтому строения на винтовых сваях без особого труда возводятся даже в самой труднодоступной местности

После завершения монтажных работ в некоторых случаях производится обвязка свай. Она помогает равномерно распределить нагрузку на основание постройки. В качестве обвязочного материала часто используются доски или брусья, но гораздо более надежной считается обвязка свай швеллером.

Как осуществляется обвязка свай швеллером и в чем ее особенности?

Обвязка свай швеллером особенно подходит для тех участков, где имеются большие перепады высот. В данном случае швеллер приваривается непосредственно к верхушкам свай. Оголовки в этом случае не нужны.

Кроме приваривания сваи и балки рекомендуется присоединить болтами или заклепками друг к другу. Важным этапом работ является и обработка мест сварки антикоррозийным покрытием. Это значительно повысит степень надежности и долговечности возведенного фундамента.

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

Обвязка свай швеллером может производиться внахлест или внакладку. Если выбран первый способ, то швеллер нужно приварить к длинной стороне сооружения, а все остальные швеллеры нужно внахлест соединить с ним.

Если же обвязка свай швеллером происходит внакладку, то одним концом швеллер приваривается к верхнему концу сваи, а другим – к нижнему. В итоге получается своеобразный зигзаг, который соединяет все сваи вместе.

Если планируется возвести большое строение, то и для обвязки понадобится более длинный швеллер. Длинные балки, разумеется, значительно тяжелее коротких. Для их установки нужна особая строительная техника. Это одна из тех редких ситуаций, когда вручную обвязочные работы осуществить нельзя.

Обвязка свай швеллером по доступным ценам производится специалистами «Свайного дела». Прайс на обвязку всегда доступен на нашем официальном сайте. Если есть дополнительные вопросы, то оставляйте заявку, и вам обязательно перезвонит наш сотрудник, который подробно вас проконсультирует и назовет точную цену с учетом всех особенностей сделанного заказа.

Цены на винтовые сваи в розницу и монтаж "под ключ"

xn----7sbfkdcyunkfz.xn--p1ai

Обвязка свайного фундамента брусом своими руками, профильной трубой, швеллером

Для понимания того, как производится обвязка свайного фундамента своими руками, необходимо знать для каких целей она делается, технологию и производство процесса, виды обвязки, какой применяется материал. Решение этих вопросов принимается на стадии проектирования сооружения, в процессе производства работ необходимо строго следовать технологии и правилам ведения работ.

Виды обвязки и какую лучше применить

Каркасный дом на винтовых сваях с ростверком из бруса. Полностью отсутствует нижняя обвязка.

Обвязка свай под фундамент дома необходима для обеспечения жесткости конструкции и для устройства основания под дальнейший монтаж здания. На стадии проектирования делается

детальный расчёт фундамента по статическим нагрузкам от здания в нескольких вариантах. Выбирается наиболее экономичный, практичный в данных условиях вариант.

При расчётах берут во внимание естественные характеристики грунтов в основании участка и их пучинистость, глубину промерзания, уровень залегания грунтовых вод, сейсмичность района. Учитывается категория проектируемого здания по классам ответственности и срокам эксплуатации.

Для придания жёсткости всей конструкции, сохранения в проектном положении, устройства фундамента для монтажа стен здания применяются 2 типа обвязки:

  • нижняя,
  • верхняя.

Нижней обвязки для железобетонных свай не требуется ввиду жёсткости армированной конструкции. Соединение по оголовкам выполняется из различных материалов по определённым технологиям, обеспечивающим устойчивость конструкции и возможность дальнейшего процесса монтажа стен.

Винтовые сваи применяются при строительстве сооружений 2—3 категорий, лёгких каркасных домов, деревянных, со стенами из блоков плотностью D400 – D700. Несущая способность винтовых свай позволяет возводить лёгкие строения со сроком эксплуатации <50 лет.

Для винтовых свай с высотой выступающего над поверхностью оголовка >400 мм необходимо применять нижнюю обвязку в дополнение к верхней. Это позволяет повысить жёсткость винтовых свай и устойчивость всей конструкции.

Обвязка швеллером свай – особенности монтажа, советы и рекомендацииПример правильно выполненной нижней обвязки винтовых свай с высокими оголовками.

Стандартная обвязка свай выполняется из таких материалов, как:

  • брус деревянный сечением 150*200 мм, 200*200 мм, 200*250 мм;
  • пакет из 3 досок 50*200 мм;
  • швеллер 140—300 мм;
  • уголок >50 мм;
  • толстостенные профильные трубы;
  • два швеллера в паре или двутавр;
  • висячий железобетонный ростверк с опорой на сваи.

Обвязка выполняется после полного монтажа свайного поля, обрезки оголовков в одном проектном уровне, заливке бетоном, если это предусмотрено проектом. Бетонирование винтовых свай на порядок увеличивает  их жёсткость.

Обвязка брусом

Выполнение соединения с применением бруса поверху железобетонных или винтовых свай позволяет получить экономичный ростверк, удерживающий получившуюся конструкцию в проектном положении при воздействии касательных боковых усилий во время пучения грунта или техногенных подвижек. При этом создаётся основание для монтажа стен здания.

Обвязка швеллером свай – особенности монтажа, советы и рекомендацииРостверк из бруса по винтовым сваям с дополнительным креплением стыков шпильками.

Применение бруса для верхней обвязки, его размеры, технология соединения определяются при проектировании фундамента. Правильное и качественное проведение процесса позволить получить надёжное основание для дома.

Технология верхней обвязки для железобетонных и винтовых свай брусом:

  1. Для монтажа бруса или пакета досок по ж/б или винтовым сваям, после их подрезки по проектной высоте, надеваются оголовники. Конструктивно они выполнены так: к толстостенной пластине 250*250 мм приварен круглый или квадратный стакан по размерам головы, усиление пластины выполнено четырьмя раскосами из толстостенного металла. В пластине просверлены 4 отверстия под саморезы для крепления снизу бруса или досок. Оголовники идут в комплекте со сваями. Привариваются к телу винтовой сваи или крепятся саморезами к железобетонной.
  2. Брус раскладывается по периметру, определяются места соединений, уровень и размеры по диагоналям. Соединения бруса можно производить только по оголовникам с учётом полного опирания на пластину. Обвязка швеллером свай – особенности монтажа, советы и рекомендацииФрагменты исполнения стыковочных узлов по железобетонным сваям.
  3. По наружным осям на угловых соединениях брус стыкуется в лапу или вполовину. В примыкании с внутренними осями применяется соединение в половину бруса. Между брусом и оголовником устанавливается прокладка из рубероида или другого современного изоляционного материала. Рекомендуется промазать места соединений бруса клеем. Деревянные материалы обязательно пропитываются антисептиком.
  4. Крепится брус к оголовникам на саморезах снизу, скобах. По внутренним стыкам устанавливаются уголки на саморезах.
  5. По ходу монтажа контролируется горизонтальность полученного ростверка, размеры по осям, диагонали. Обвязка швеллером свай – особенности монтажа, советы и рекомендацииПравильное соединение перегородочных балок.

Применение пакета досок

Устройство ростверка из пакета досок имеет свои особенности:

  1. Рекомендуется использовать доски 50* 200 мм, хорошего качества, сухие, пропитанные антисептическим раствором. Важно, чтобы ширина досок была абсолютно одинаковой. Различные по ширине доски приведут к нелинейности по высоте плоскости ростверка при формировании пакета.
  2. При монтаже важно правильное соблюдение последовательности в расположении элементов. Устанавливается пакет по оголовкам свай, как и в случае с брусом, обязательно прокладывается слой рубероида сверху оголовков.
  3. Первыми монтируются крайние доски по наружным осям фундамента с опиранием на боковую сторону 50 мм. Крепятся к оголовкам снизу на саморезы через отверстия в пластине. Затем монтируются средние доски внутренних осей в торец к крайним доскам и закрепляются на гвозди.
  4. После этого устанавливаются средние доски по наружным осям и крайние по внутренним, крепятся саморезами к оголовкам и гвоздями в местах стыков. СП 31-65-2002 в пункте 6.2.11.1 рекомендует при обвязке брусом или доской применять оцинкованные гвозди или пластины. Последними монтируются внутренние доски по наружным осям, крепятся на саморезы. В результате получается ростверк шириной 150 мм из пакета досок, установленных на ребро. Обвязка швеллером свай – особенности монтажа, советы и рекомендацииТак должно получиться угловое соединение при соблюдении технологии раскладки досок в пакет.
  5. Для увеличения жёсткости доски пробиваются гвоздями с обоих сторон пакета через 50—60 см по всему периметру ростверка. Рекомендуется устанавливать скобы в местах стыков, внутренние уголки, стягивающие винты по периметру пакета. Соединения выполняются только в пределах опорной пластины оголовников. Обвязка швеллером свай – особенности монтажа, советы и рекомендацииОбщий вид на ростверк из пакета досок. Обратите внимание на узлы соединений.

Обвязка швеллером

Установка швеллера производится прямо на головы подготовленных по уровню винтовых или железобетонных свай. Ширина швеллера подбирается по размерам головы сваи. Например, минимальная ширина швеллера для винтовой сваи диаметром 108 мм составляет 140 мм. Обвязка швеллером железобетонных свай производится как можно быстрее после забивки, чтобы предотвратить изменение положения головы от остаточных деформаций грунта при монтаже.

Обвязка швеллером свай – особенности монтажа, советы и рекомендацииОбвязка швеллером по винтовым сваям. По бокам сделан каркас из профильной трубы под облицовку или фальш-цоколь.

К винтовым сваям швеллер крепится на сварке непосредственно к телу. Угловые соединения с любыми сваями выполняются подрезкой швеллера под 45 градусов и проваркой стыков. Все соединения обрабатываются шлифовальной машинкой.

По внутренним осям также выполняется врезка под 45 градусов с последующей проваркой. В результате получается жесткий ростверк с ровным основанием. Металл, стыки покрывают антикоррозийным покрытием или судовой краской.

Встречаются решения, когда по швеллеру монтируется каркас из бруса. Вероятно, проектировщик или заказчик решил перестраховаться и усилить фундамент, так как швеллер не работает в таком положении или экономили на количестве свай. Рекомендуется  в таких случаях, для защиты лаг каркасного дома от конденсата, поверх профиля с изоляционной прокладкой монтировать доску 50 мм (лежень) с креплением на саморезы или болты.

Существуют варианты ростверков с укладкой швеллера полками вверх и заливкой внутренней полости бетоном. При этом значительно увеличивается несущая способность основания, но добавляется нагрузка на сваи от веса бетона.

Использование уголков и профильной трубы

Уголки 50*50 мм и толстостенные профильные трубы применяются при устройстве нижней обвязки винтовых свай с головой выше 40 см. К правильному устройству нижней обвязки предъявляются такие требования:

  1. При горизонтальном расположении растяжки уголок или трубы крепятся к центру тела сваи на сварку. Получается полноценный шов, способный работать на растяжение. Крепление внахлёст не допускается, получается короткий шов который не сможет нести нагрузку при изменении положения сваи от воздействия грунтов.
  2. Применение угловых раскосов облегчит монтаж, если предварительно по центру тела свай приварить пластины из толстостенного металла.
  3. Сваи должны обвязываться по всем направлениям фундамента для придания жесткости и устойчивости каркасу. Применяется только толстостенная профильная труба.

Применение двутавров или двух швеллеров

Сложно найти аргументы, оправдывающие применение двутавра или составного швеллера для организации ростверка по винтовым сваям. Фундамент получится дорогой, увеличивается нагрузка на сваи от веса профилей.

Обвязка швеллером свай – особенности монтажа, советы и рекомендацииПример варианта ростверка из двутавра по винтовым сваям.

Другое дело железобетонные сваи, изначально по несущей способности предназначенные для строительства дома из кирпича или блока. Технология здесь аналогична обвязке швеллером:

  1. Голова сваи срубается до проектной отметки, но оставляется арматура.
  2. Обвязка угловых стыков и сопряжений выполняется под 45 градусов. Дополнительно элементы усиливаются привязкой к арматуре сваи. Составной швеллер проваривается между собой по периметру ростверка.
  3. Сварные швы зачищаются. Металлические элементы, сварные швы, арматура обязательно покрываются антикоррозийным средством или судовой краской.
  4. В случае с винтовыми сваями: в полость сваи устанавливается арматура по расчёту, заливается бетоном, балка или составной швеллер крепится на сварке к телу и к выступающей арматуре.

Ростверк получается тяжёлый, дорогой, требующий много сварочных работ. В результате — фундамент с жёстким каркасом, способный нести значительные нагрузки от строящегося сооружения.

Видео: Обвязка винтовых свай. Виды обвязки. Назначение, необходимость.

fasad-prosto.ru

Обвязка винтовых свай брусом и швеллером. Строительство

Винтообразные сваи применяются не только для производства фундамента на его начальном этапе, но и также для усиления старого фундамента при его ремонте, реконструкции либо при увеличении на него нагрузок (например при достройке незапланированного второго этажа или мансарды).

Качество и надежность любого готового фундамента зависит от правильного исполнения работ по технологии на каждом отдельном шаге. И одним из таких важных этапов является обвязка фундамента на винтообразных сваях.

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

Для того, чтоб опорные сваи фундамента соответствовали точной разметке, оставаясь всегда в нужном положении, рекомендуется их связывать.

Существует 2 вида обвязки свай:

  1. С помощью деревянных брусков;
  2. Или с помощью  железных швеллеров.

Неотклонимой обвязка является исключительно в тех случаях, когда сваи выступают над уровнем земли выше 60 см. В других случаях к верхним концам свай приваривают особые оголовки.

Варианты использования бруса

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

Одним из самых популярных и доступных по цене методов является обвязка винтообразных свай брусом. Такую обвязку на текущий момент в большинстве случаев используют при строительстве бань, срубов и домов из дерева. Принципиальным условием при таком виде обвязки является обязательное выравнивание всех свай в один уровень во избежание перекосов. В случае если по каким-то причинам выровнять сваи не представляется возможным, то тогда нужно выпилить пазы в деревянных брусках, подходящие по размерам к выступающим с торцов сваям.

Для состыковки брусков между собой с каждой их стороны производятся распилы: распил на одном брусе производится снизу, распил на стыкующем брусе, соответственно, сверху.

После этого создают наложение торцов друг на друга с прокладыванием джута по соединениям и создают крепление.

Обвязка фундамента брусом – это достаточно простая процедура, при которой не требуется специального набора инструментов. Для проведения таковой работы довольно иметь строительный уровень, рулетку и бензо- либо электрическую пилу. Обвязку винтообразных свай с помощью древесного бруса фактически нереально выполнить в одиночку. Рабочие руки требуются для обработки бруса, его переноса и предстоящей установки.

Брусовая обвязка по окончанию монтажа потребует также проведения работ по защите ее от воды, и должна подвергаться хорошей пропитке креозотом либо другими антисептиками.

В неких случаях роль нижней обвязки делает нижний венец сруба, поставленный на фундамент. Но этот вариант используется исключительно в тех случаях, когда лаги пола деревянного дома вырублены на 2-3 венца выше.

Качественно сделанная обвязка винтообразных свай брусом в будущем будет влиять на надежность строения и срок его эксплуатации.

Когда используется швеллер для обвязки

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

Повысить жесткость всей конструкции также может обвязка винтообразных свай железным швеллером. В связи с тем, что швеллер является достаточно тяжелым материалом и чем он длиннее, тем тяжелее – поэтому сооружение обвязки из швеллера зачастую потребует применения  специальной крановой техники. Потому такая обвязка чаще всего употребляется для больших объектов, при строительстве которых организуют стройплощадку с огромным количеством свободного места и устройством подъездных дорог для беспрепятственного въезда специальной строй-техники.

На маленьких участках сделать подобные условия бывает очень трудно либо нереально, потому обвязка швеллером для фиксации и укрепления свай в личном строительстве употребляется не так часто.

При таком виде связки особое внимание нужно уделить креплению швеллеров. Использование только сварочного шва для соединения является нецелесообразным. Для создания более надежного крепления лучше комбинировать сварку с болтовыми либо клепочными соединениями. Кроме этого, во время монтажа железных швеллеров, нужно провести работы по защите материала от вероятной коррозии в будущем.

Для этих целей готовую конструкцию обрабатывают особыми антисептиками либо грунтовками, а также противокоррозийными средствами. Проведение таких работ в совокупности с хорошо изготовленной обвязкой обеспечат надежность и долговечность фундамента.

Личный опыт строителя

Обвязка швеллером свай – особенности монтажа, советы и рекомендации

Наилучшим вариантом для строительства моего дома из дерева размером 9х12 м при расчете стал свайно-винтовой фундамент. Для удержания плановой нагрузки запланированного дома конструкцию фундамента составили из 16 винтообразных свай, обшитых древесным брусом.

Расскажу, как я создавал установку фундамента. Пробное бурение показало, что грунт в той местности, где я собрался строиться, состоит в большей степени из жесткой глины с включением маленьких камешков. Для схожей земли с таким уровнем вымерзания зимой, также предполагаемым общим весом дома, рекомендуется внедрение винтообразных свай марки D 108. Расчетная длина свай для фундамента моего дома составила 2.5 метра, которые мы вкручивали в землю до упора. 70 – 80 см свай, оставшиеся над поверхностью земли, я укоротил по гидроуровню до 50 см.

Дело в том, что, если оставить длинные концов свай, то получиться рычаг, который при сильных ветрах может расшатывать дом.

Потому в таких случаях необходимо при обвязке дополнить каркас дополнительным диагональным уголком из металла. Для придания большей прочности конструкции фундамента, была произведена стяжка свай цементным раствором. Далее в работе по обвязке я использовал оголовки 250х250 мм, приварив их к верхним концам свай с помощью сварочного оборудования и генератора. После проделанной работы была произведена шлифовка и обработка сварочных швов для защиты их от коррозии. Обвязку свай я делал с помощниками.

Построенный фундамент, пережив зиму, а потом и весну с суровым половодьем, остался “непоколебим”, все его размеры остались первоначальными.

Будем надеяться, что мы ответили на вопрос, волнующий многих – нужна ли обвязка винтообразных свай?

И в заключение предлагаем вашему вниманию маленькое видео, посвященное процедуре обвязки винтообразных свай.

teletap.org
