Марки, классы, условное обозначение в маркировке керамического кирпича

Применяют кирпич и камень в строительстве только с учетом СНиП, сводов правил, стандартов. В проектных рабочих чертежах условное обозначение обязательно указывается. Приступая к проектированию и строительству дома, необходимо учитывать свойства различных марок и видов. Что означают условные обозначения кирпича?

Марка прочности, ее роль в частном домостроении

Марка прочности, показатель, пожалуй, главной характеристики – способности кирпича сохранять форму без разрушений и деформации под воздействием сжатия, изгиба, которые могут возникнуть под воздействием нагрузок. В технической документации и маркировке партии кирпича, она обозначается буквой М. Показатель прочности – максимально допустимая нагрузка в расчете кг на 1см² Цифровое значение с индексом М, и есть те условные и реальные кг, которые выдержит квадратный сантиметр кирпича. Выше марка, прочнее кирпич, более высокое здание можно из него построить.

В основание многоэтажной конструкции идет кирпич более высокой марки, как и для несущих стен. Внутренние перегородки и стены верхних этажей уже не нуждаются в жестком регламенте прочности. Шахта лифта и забор по периметру участка, это совершенно разные нагрузки, а значит, и сложить их можно из различных марок кирпича. ГОСТ 530-95 предусматривал 8 марок керамического кирпича – от М 75, до М 300. Но следует учесть, что с июля 2013 года, в качестве национального стандарта РФ введен межгосударственный стандарт ГОСТ 530-2012. Он предусматривает марку прочности от М 25 до М 1000

Но в малоэтажном частном строительстве, прочность стен дома определяет не марка прочности кирпича, а надежный фундамент, качественная кладка и другой показатель — морозостойкость. Почему? Частное строительство не может быть многоэтажным – максимум два этажа и мансарда. И расчеты показывают, что нагрузка, реальная нагрузка на 1 сантиметр квадратный кирпича, с учетом кровли и перекрытий, не превышает 3 кг. Застройщик смело может использовать кирпич с минимальным значением по шкале стандартов и приводить слона в гостиную на втором этаже, если у него надежные перекрытия – несущим стенам это не повредит.

Но вот ненадежный фундамент, который может «повести» или непрофессиональная кладка, некачественный раствор или разрушенный кирпич в кладке, не выдержавший климатических колебаний температур, может этот визит сделать нежелательным. Кроме шуток, ведь деструктивный фактор для многих строительных материалов – цикличность сезонных воздействий внешней среды. Не является исключением и воздействие низких температур на насыщенный влагой кирпич. Так что, при строительстве своего дома, обязательно обращаем внимание еще на одну букву – букву F, а вернее на цифру, стоящую за ней, поскольку F, это марка морозостойкости, а цифра это количество заложенных в этой марке циклов заморозки/отморозки.







Марка морозоустойчивости кирпича

Марку морозоустойчивости  кирпича на сегодняшний день производители регламентируют различными ГОСТами, которые тоже входят в маркировку партии кирпича. ГОСТ 530-95 определял стандарты от 25 до 75, а в ГОСТе от 1912 года марок морозоустойчивости значительно больше: – 25, 35, 50, 75, 100, 200, 300.

Следует понимать, что лабораторные испытания определяют устойчивость партии в весьма экстремальных условиях, которым не всегда подвергаются строительные конструкции. Цифра после марки F 25 означает, что кирпич был замочен в воде и подвергался заморозке и оттаиванию 25 раз совершенно без последствий, а вот после уже возможны (!) появления признаков разрушения:

• выкрашивание,
• отколы,
• растрескивание,
• шелушение.

Во время эксплуатации кирпичного дома, весьма эффективными мерами защиты от резких перепадов температур, насыщения кладки влагой, служит изоляция (паро-, гидро-, теплоизоляция). СК ТеплоСтрой, окажет необходимые

услуги теплоизоляции дома с учетом любых характеристик вашего стройматериала. Консультация специалиста позволит выбрать самое оптимальное инженерное решение паро- и теплоизоляции. Это продлит срок эксплуатации дома, независимо от потенциала материала.

Важно: Дымовые трубы, цоколь, подвал, это те части конструкции кирпичного дома, которые требуют исполнения только с высокой маркой морозостойкости (не ниже F50).

PS: Иногда можно столкнуться в маркировке с обозначением морозостойкости — «Мрз».







Другие условные обозначения в маркировке кирпича

Важным параметром, который указывается в маркировке кирпича, в технической документации является показатель класса плотности, который в свою очередь, определяет группу теплотехнических характеристик. Чем выше плотность кирпича, тем ниже его теплотехнические характеристики, поскольку у воздуха ниже теплопроводные свойства.  Это свойство воздуха и используют производители утеплителя Эковата. Полнотелый обычный кирпич с классом средней плотности 2 -2,4 имеет более высокую теплопроводность и относится к группе – малоэффективной (обычной).

С совсем небольшим слоем Эковаты, стены из недорогого одинарного полнотелого кирпича не уступят в эффективности теплосбережения стенам из самого дорогого или элитного кирпича, относящегося к группе высокой эффективности с низкой теплопроводностью, например кирпичу среднего класса плотности 0,7 — 0,8.

Существует еще три группы между обычной и высокоэффективной – гр. повышенной эффективности (класс 1), эффективные (класс 1,2) и условно эффективные (класс 1,4).

Особенности вида геометрии кирпича обозначается:

• По – полнотелый,
• Пу – пустотелый.

Пустотелый и полнотелый кирпич с одинаковой маркой прочности М, обязательно имеет одинаковую прочность, но различный вес и теплотехнические показатели.

Буква Р, означает рядовой, а Л, это лицевой. К лицевому кирпичу всегда предъявляются повышенные требования, например, не бывает кирпича лицевого с маркой F15. КЛ – клинкерный,

Камень керамический — КМ попадает под действия того же ГОСТа, что и кирпич — КР. Буква Г означает, что камень с горизонтальными пустотами, ПГ — с пазогребневой системой.

Обязательно в маркировке указывается и ГОСТ, стандартами которого руководствовался производитель.

Обозначение размера идет от нормативного формата одинарного кирпича 1НФ (250×120×65 мм).

Пример условных обозначений из ГОСТ 530 -2012:

noindex «Кирпич рядовой (лицевой), полнотелый 250 120 65 мм, формата 1НФ, марки по прочности М200, класса средней плотности 2,0, марки по морозостойкости F50: КР-р-по (КР-л-по) 250 120 65/1НФ/200/2,0/50/ГОСТ 530-2012.»

Напоминаем: Независимо от марки и сорта материала, из которого построен ваш дом, для вас всегда доступны консультации и услуги по его утеплению. С уважением, компания ТеплоСтрой.







Обозначения графических материалов. Учебные материалы по черчению, инженерной графике, 3D моделированию

Обозначения графических материалов и правила нанесения их на чертежах должно соответствовать ГОСТ 2.306-68.

Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в таблице 1.

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

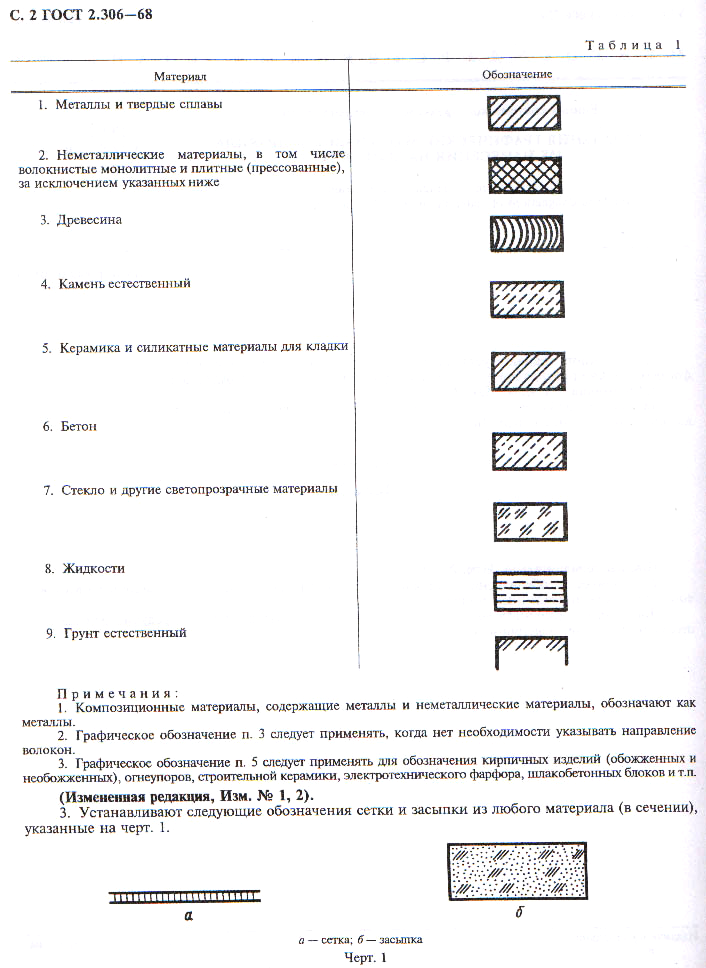

Таблица 1

Материал	Обозначение
1.Металлы и твердые сплавы
2.Неметаллические материалы, в том числе волокнистые монолитные и плиточные (прессованные), за исключением указанных ниже
3.Древесина
4.Камень естественный
5.Керамика и силикатные материалы для кладки
6.Бетон
7. Стекло и другие светопрозрачные материалы
8.Жидкости
9.Грунт естественный

Примечания:

1 Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

2 Графическое обозначение п.3 следует применять, когда нет необходимости указывать направление волокон.

3 Графическое обозначение п.5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.



При выделении материалов и изделий на виде (фасаде) графическое обозначение их должны соответствовать указанным в таблице 2

Таблица 2

Материал	Обозначение
1. Металлы
2.Сталь рифленая
3.Сталь просечная
4.Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы
5.Стекло



Примечания:

1 Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

2 Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.



Наклонные параллельные линии штриховки должны проводиться под углом  45° к линии контура изображения (Рисунок 1) или к его оси (Рисунок 2), или к линиям рамки чертежа.

Рисунок 1 Штриховка под 45° к контуру детали	Рисунок 2 Штриховка под 45° к оси детали

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (Рисунок 3, и 4). Линии штриховки должны наноситься с наклоном влево или в право, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены. При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть различным. В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (Рисунок 5) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя их наклона (Рисунок 6).

Рисунок 3 Штриховка под 30°	Рисунок 4 Штриховка под 60°
Рисунок 5 Штриховка с разным шагом	Рисунок 6 Штриховка со смещением



Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм.



Узкие и длинные площади сечения (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах. В этих случаях линии штриховки стекла следует наносить с наклоном 15-20° к линии большей стороны контура сечения.



Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм. (Рисунок 7).

Рисунок 7 Обозначение материала при узких площадях сечения



В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.



При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (Рисунок 8)

Рисунок 8 Обозначение материала при больших площадях

Кирпич — Upchurch Kimbrough — Доступные типы продуктов, сведения и соответствующие спецификации

Спецификации

Облицовочный кирпич создает ценность в проектах благодаря своему эластичному цвету и универсальности в дизайне и монтаже. Независимо от того, используется ли он отдельно или в сочетании с другими элементами каменной кладки, кирпич создает вневременной и уникальный вид. Доллар за доллар, облицовочный кирпич по-прежнему имеет одну из лучших общих затрат в течение жизненного цикла для облицовки фасада здания.

Размеры

Модульный
3 5/8″ (Ш) x 2 1/4″ (В) x 7 5/8″ (Д)

Western King Size
2 5/8″ (Ш) x 2 5/8″ (В) x 9 5/8″ (Д)

Norman
3 5/8″ (Ш) x 2 1/4″ (В) x 11 5/8″ (Д)

Роман
3 5/8″ (Ш) x 1 5/8″ (В) x 11 5/8″ (Д)

Универсальный
3 5/8″ (Ш) x 3 5/8″ (В) x 11 5/8″ (Д)

Крышка
3 5/8″ (Ш) x 3 5/8″ (В) x 7 5/8″ (Д)

Королева
2 3/4″ (Ш) x 2 3/4″ (В) x 7 5/8″ (Д)

Строительный специальный
3 1/8 дюйма (Ш) x 2 13/16 дюйма (В) x 8 5/8 дюйма (Д)

Очень большой
3 5/8″ (Ш) x 3 5/8″ (В) x 15 5/8″ (Д)

Нужны дополнительные размеры? Дайте нам знать! Мы можем приспособить практически любой размер и форму для вашего проекта.
Свяжитесь с нами

Пожалуйста, свяжитесь с нами, чтобы подтвердить различия в размерах для отдельных заводов.

Цвета и текстуры

Пожалуйста, свяжитесь с нами, чтобы подтвердить определенные цвета и текстуры отдельных растений.

Мы рекомендуем раствор и очиститель от AHI Supply, ведущего производителя и дистрибьютора качественной строительной продукции.

Раствор

Тип N

Раствор типа N является стандартной рекомендацией для систем облицовки кирпичной и каменной кладки на ненесущих стенах. Это универсальный строительный раствор с хорошими адгезионными свойствами и удобоукладываемостью. Раствор типа N обладает гибкостью, необходимой для того, чтобы природные материалы, такие как глиняный кирпич, природный камень и камень из силиката кальция, перемещались внутри стены без образования трещин.

Тип S

Раствор типа S имеет более высокую прочность сцепления при изгибе, чем тип N. Этот раствор обычно рекомендуется для строительных конструкций с армированными или несущими стенами, а также с продуктами на основе цемента, для которых требуется более плотный раствор. Поскольку цементные изделия дают усадку в течение срока службы, необходима жесткость раствора типа S.

Для получения дополнительной информации ознакомьтесь с техническими примечаниями Ассоциации кирпичной промышленности к растворам для кирпичной кладки.

Очиститель

Очиститель каменной кладки Tex Clean

Очиститель каменной кладки TEX CLEAN — это революционный жидкий очиститель каменной кладки, который удаляет излишки раствора и грязь, эффективно контролируя пятна ванадия. При правильном использовании TEX CLEAN является идеальным продуктом для глиняного или бетонного кирпича (не для светлого или легко повреждаемого глиняного или бетонного кирпича), открытого заполнителя и других типов каменной кладки.

Текс убери накипь

TEX CLEAN SCUM AWAY, средство для удаления белой накипи, предназначено для удаления отложений солевой накипи с поверхностей из глиняного кирпича и плитки. Белая накипь – это образование отложений твердых солей на плитке и лицевой стороне кирпича. С помощью TEX CLEAN SCUM AWAY эти отложения можно легко удалить.

Tex Clean Plus

TEX CLEAN PLUS, растворитель извести для каменной кладки, специально разработанный продукт для очистки темного кирпича и каменных поверхностей. TEX CLEAN PLUS идеально подходит для удаления излишков раствора и грязи, не нарушая насыщенность цвета темных кирпичей. Как и TEX CLEAN, наш TEX CLEAN PLUS является более эффективным, безопасным и экономичным продуктом для очистки каменной кладки, чем соляная кислота.

Tex Tral

TEX TRAL – очиститель, специально разработанный для светлого или легко повреждаемого кирпича или каменной кладки, а также натурального камня. Он смягчает и удаляет излишки раствора и грязи, эффективно контролируя появление зеленых пятен ванадия и коричневого марганца на цветочувствительной плитке и кирпиче. Это также безопасно для большинства литых или неполированных камней. Tex Tral является рекомендуемым очистителем для всех цветных растворов Spectrum.

Шаблоны

Текущая связка

Stack Bond

Курс солдата

Flemish Bond

Мы можем разместить множество дополнительных вариаций схемы, поэтому, пожалуйста, свяжитесь с нами в отношении специфических закономерности для вашего проекта.

FBS по сравнению с FBX

В соответствии со стандартом ASTM C216 лицевой кирпич Standard и лицевой кирпич Excellence относятся к допускам на размеры кирпича. Это кодирование связано не с долговечностью устройства, а с механическими допусками устройства. Кирпич типа FBX предназначен для общего использования в наружных и внутренних стенах, где допускается высокая степень механического совершенства, узкая цветовая гамма и минимальные различия в размерах. Блоки FBS относятся к стандартному производству и предлагают более широкий диапазон допусков по цвету и размеру. Блоки типа FBA используются для создания особых архитектурных эффектов. Эти устройства не имеют ограничений по размеру и цветовым вариациям.

Допуски на размеры

Различия в сырье и производственном процессе приводят к тому, что кирпичи различаются по размеру. Допустимые отклонения размеров основаны на классификации кирпича и относительном измеренном диапазоне размеров. Изменение размера становится важным, когда используется вертикальное выравнивание кирпича (укладка штабеля), когда комбинируются полосы кирпича из разных производственных циклов или когда строится короткая горизонтальная часть кирпичной кладки, например, между близко расположенными оконными проемами.

Деформация

Деформация или коробление могут быть выпуклыми или вогнутыми и могут быть в плоскости стены или перпендикулярно ей. Другими терминами для искажения являются «изогнутый» или «банановый» кирпич. Кирпич, выходящий за пределы кривизны, сложен в укладке и хорошо заметен в кладке.

Страница для откалывания

Кирпич может быть поврежден или отколот во время упаковки, транспортировки или на стройплощадке. Поставка кирпича может содержать до 5 % битого кирпича или кирпича, отколотого сверх нормы. Чипсы измеряются от края или угла, и общая длина этих чипов не может превышать 10 процентов периметра лицевой стороны кирпича.

FBX позволяет:

• Отходы — до 10% (включая избыточный стружку)
• Чипсы — кромка 1/8 дюйма, угол 1/4 дюйма
• Трещины — любые, невидимые с расстояния 15 футов
• Изменение размера — 5/16 дюйма друг от друга
• Деформация — 1/16 дюйма для размера менее 8 дюймов

FBS допускает:

• Отходы — до 20% (включая избыточный стружку)
• Чипсы — край 5/16 дюйма, угол 1/2 дюйма
• Трещины — любые, невидимые с расстояния 20 футов
• Изменение размера — 1/2 дюйма друг от друга
• Деформация — 3/32 дюйма для размера менее 8 дюймов

Для получения дополнительной информации ознакомьтесь с техническими примечаниями Ассоциации производителей кирпича по спецификациям и классификации кирпича.

Суровая погода против умеренной погоды

Классификация кирпича по погодным условиям основана на физических свойствах кирпича. Они определяют долговечность в зависимости от суровости погоды и воздействия кирпича. Из-за различных климатических условий и областей применения кирпича требуются особые физические свойства.

Существует два общепринятых метода демонстрации долговечности в соответствии со стандартами ASTM:

1. долговечность, прогнозируемая по прочности на сжатие, абсорбции и коэффициенту насыщения, или
2. долговечность, определяемая по прочности на сжатие и прохождению 50 циклов испытания на замораживание и оттаивание.

В классификации долговечности буквы S, M и N в C 62, C 216, C 652 и C 902 указывают на следующие условия воздействия:

• S указывает на сильное атмосферное воздействие
• M указывает на умеренное атмосферное воздействие
• N указывает на незначительное выветривание или его отсутствие

Тип SW или SX соответствует обозначению для наиболее суровых погодных условий.
