Обозначение бетона


Бетон: класс, марки, характеристики

Искусственный каменный материал, который используется в строительстве, пользующийся большой популярностью называется бетоном. При производстве этого строительного материала могут использоваться щебень, цемент, песок и вода, а также другие компоненты, выполняющие роль добавки для изменения основных свойств материала.

Область применения довольно обширна, при этом при изменении состава и процесса производства может изготавливаться строительный материал с различными характеристиками. Для того чтобы упростить процесс строительства проводится маркирование бетона. Рассмотрим особенности обозначения этого материала подробнее.

Марка и класс бетона

Как ранее было отмечено, при производстве бетона могут использоваться различные компоненты в разной концентрации, а также могут изменить процесс производства. Основной характеристикой рассматриваемой смеси можно назвать его класс. Между маркой и классом разница заключается в том, что к классу предъявляется больше жестких требований.

При обозначении марки используется маркировка типа М-100 и М-200, значение указывает на средний показатель предела прочности на сжатие в кгс/см2, в случае обозначения класса можно встретить маркировку типа B15или В25, нижний индекс в этом случае указывает прочность на сжатие, обозначение указывается в Мпа с гарантированной обеспеченностью не менее 0,95.

Обозначение класса проводится по ГОСТ 26633.

Распространенными можно назвать:

  • В10.
  • В15.
  • В20.
  • В25.
  • В30.
  • В35.
  • В40.
Каждому классу характерен свой показатель прочности, который стоит учитывать при использовании материала на момент возведения конструкций различного предназначения.

Чаще всего при использовании рассматриваемой смеси в домашних условиях учитывается марка. При производстве этого строительного материала используют следующие марки:

  • М100.
  • М150.
  • М200.
  • М250.
  • М300.
  • М350.
  • М400.
  • М600.

Обратим внимание на то, что при повышении количества цемента в составе бетона существенно увеличивается его прочность.

Принято считать, что мраки от М50 до М100 используются для обозначения смеси с низким содержанием цемента, а от М500 до М600 с высоким. На прочность материала оказывает влияние процентное содержание цемента.

Важным моментом назовем то, что марка соответствует классу прочности. К примеру, обозначение марки М200 соответствует классу В15, М250 классу В20, М400 обозначению В30.

Подвижность

Есть еще один важный показатель, которого следует учитывать при рассмотрении бетона, это подвижность – маркировка удобности укладывания смеси, определяемая по осадке конуса во время проводимых испытаний. Маркировка проводится по ГОСТ 7473-2010.

При повышении показателя подвижности бетон обретает способность заполнять форму, в которую она помещается. Высокий показатель существенно упрощает проводимые строительные работы.

Определить показатель подвижности можно опытным путем. Особенностями проводимого опыта можно назвать нижеприведенные моменты:

  1. Смесь заливают в конус, высота которого 30 сантиметров.
  2. После застывания вещества определяется величина осадка.
  3. Если форма не изменяется, то смесь считают жесткой.
  4. Если осадок от 6 до 12 сантиметров считается, что материал обладает высокой пластичностью.

По этому показателю обозначение ведется следующим образом:

  • П1 – малая подвижность, при испытании осадка 1-5 см.
  • П2 – подвижное вещество, показатель осадка 5-10 см.
  • П3 – высокая подвижность, при испытании величина осадка составляет 10-15 см.
  • П4 – литой тип с осадком 15-20 см.
  • П5 – текучий тип смеси, осадок которого составляет 21 см.

С учетом подобной маркировки следует провести выбор бетона.

Морозостойкость

При выборе типа бетона следует рассматривать и свойство морозостойкости. Он определяет то, какое количество циклов замерзания и оттаивания они могут выдержать. Как правило, показатель находится в пределах от 25 до 1000 раз.

Если морозостойкость низкая, то структура теряет несущую способность. Зависит морозостойкость от того, какой величины поры: чем они больше, тем больше воды может накапливаться, при существенном снижении температуры окружающей среды она кристаллизуется, после чего расширяется и нарушает структуру.

Показатель морозостойкости маркируется буквой F. К примеру, М100 и М150 зачастую имеют морозостойкость F50, М300 и М350 от F200.

Водонепроницаемость

Бетон обладает свойством задерживания воды, которая подается под давлением. Водопроницаемость также проверяется методом испытаний, для чего вода подается под давлением до момента из просачивания.

Рассматриваемый показатель определяется буквой Wи условными единицами измерения. Смесь промышленного происхождения имеет параметр водопроницаемости от 2 до 20. Этот показатель следует учитывать в случае использования материала для возведения объектов под открытом небом, где он будет подвержен постоянному воздействию выпадающих осадков.

Повысить показатель можно путем использования определенных химических добавок. В строительной сфере высокий показатель водопроницаемости определяет то, что бетон называют гидротехническим.

Как проверить бетон на соответствие ГОСТу?

Существует достаточно много методов определения основных свойств материала. Примером можно назвать ГОСТ 17624-87.

Особенностями подобного метода можно назвать нижеприведенные моменты:

  1. Испытание предусматривает генерирование ультразвукового излучения.
  2. Применять метод можно на момент твердения в специальных камерах или при естественных условиях
  3. Подобная проверка может проводится при условии, что марка от 100 до 400, а класс от В7,5 до В35.

Для проведения теста нужно специальное оборудование.

В заключение отметим, что важно учитывать все характеристики создаваемой смеси. Только одной прочности недостаточно для того, чтобы бетон служил долгие годы.

Примером назовем то, что малая морозостойкость и водопроницаемость определяют нарушение структуры при несущественном воздействии окружающей среды.

okarkase.ru

Марки бетона и их характеристики

  • Дата: 10-03-2018
  • Просмотров: 1928
  • Рейтинг: 37

Оглавление: [скрыть]

  • На что указывает маркировка материала?
  • Буквенное обозначение различных марок бетона
  • Более подробно об удобоукладываемости
  • Как перевести марку бетона в к

vest-beton.ru

Условное обозначение бетона на чертежах


Штриховка бетона на чертежах

Чаще всего строительство не обходится без строительных чертежей бетона. Одним из их элементов является штриховка. Попробуем разобраться в ее системе оформления.

Штриховка бетона ГОСТ Р 21.1207-97.

Понятие, особенности и система источников информации

Штриховка – это знаковое условное обозначение строительных материалов. Чаще всего используется при работе с бетоном. Рисунок наносится карандашом и состоит из пересекающихся или находящихся на определенном расстоянии точек, линий, штрихов. Схемы применяются в большинстве строительств. Однако существуют особенности:

  • без необходимости штриховка может не создаваться вообще или создаваться частично для выделения отдельных объектов;
  • при необходимости применяются дополнительные чертежи с пояснением для материалов, которые не предусмотрены стандартом.

В строительстве различают три системы обозначений по штриховке:

  • ГОСТ 3455 — 59;
  • ГОСТ 2.306 — 68;
  • ГОСТ Р 21.1207-97.

Рассмотри детально каждый тип, который имеет свои особенности нанесения символов.

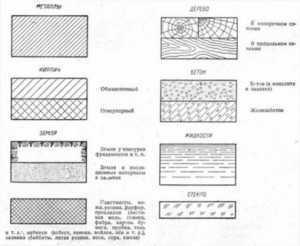

Стандарт ГОСТ 3455 — 59

Данный шаблон использовался с 1 января 1959 года по 1 января 1971 года. Общеизвестным его названием было «Чертежи в машиностроении. Штриховки в разрезах и сечениях». Система обозначений была таковой:

  • металл – обозначение в виде косых штрихов между которыми одинаковый интервал;
  • другие неметаллические предметы – пересекающиеся под прямым углом левонаклонные и правонаклонные линии;
  • дерево: рисунок долевого разреза – изображение, схожее с текстурой лиственницы; рисунок поперечного разреза – изображение трещин, а также колец ствола дерева;
  • неармированный бетон – схематический рисунок пескогравия;
  • железобетон – изображение пескогравия, косые штрихи;
  • кирпич – пересекающиеся пунктирные и сплошные линии под наклоном;
  • стекло – три вида штрихов, между которыми находятся вертикальные и горизонтальные интервалы;
  • жидкий раствор – обозначение штриховкой, которая наносится горизонтально с сужающимися интервалами;
  • грунт – рисунок пескография, совмещенный с пересекающимися тремя горизонтальными и вертикальными линиями.

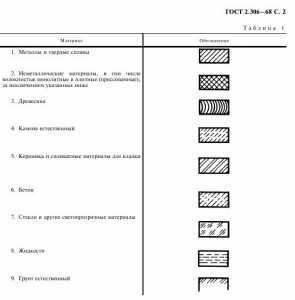

Стандарт ГОСТ 2.306 — 68

На смену отмененной в 1971 году системе символов был введен ГОСТ 2.306 — 68. Она отличается строгостью, отсутствием художественных эффектов. Нововведенные сечения состоят в следующем:

  • дерево – дуги одинакового радиуса с интервалами;
  • камень натурального происхождения – пунктирные линии под наклоном;
  • керамика или силикат – две группы штрихов, которые разделяются широкими интервалами;
  • бетон – пунктирные штрихи-линии под наклоном;
  • грунт – три штриха объеденные в группу, разделенные просветами.

Кроме этого необходимыми требованиями этого стандарта являются:

  1. при схожести штрихового рисунка разных материалов их следует подписывать пояснением;
  2. данный стандарт не охватывает материал из железобетона – для него существует шаблон ГОСТ 21.107-78;
  3. фасадные материалы изображаются не полностью, достаточно небольших участков по контуру.

С введением этого стандарта к схемам выставляются следующие правила нанесения:

  • штриховку под наклоном наносят, как правило, под углом 45 градусов относительно основы;
  • при совпадении косых линий с контурными или осевыми, для первых применяется угол 30 или 60 градусов;
  • наклон линий, означающих один объект, должен быть одинаковым;
  • предметы, площади которых на чертежах показаны с помощью узких сечений, штрихуются только на концах и небольшими участками по всей длине;
  • обозначение очень узких деталей — закрашенные линии с небольшими промежутками между соседними плоскостями;
  • сечение небольшой площади обозначается штриховкой подобно металлу или не штрихуются вовсе с определенными пометками;
  • наклон косых линий штриховки смежных плоскостях должен быть разным;
  • другие правила определенные данным стандартом.
ГОСТ Р 21.1207-97

Как мы уже указывали выше, в связи с отсутствием системы для схем железобетонных конструкций в стандарте ГОСТ 2.306 — 68, возникла необходимость создания стандарта ГОСТ Р 21.1207-97. Данный шаблон чаще всего используется при строительстве дорог. В этом документе особенное место, наряду с такими материалами как асфальт, грунт, упомянуты:

  • бетон – пунктирные штрихи;
  • армированный бетон – чередующиеся сплошные и прерывающиеся линии;
  • железобетон с напряженной арматурой (нагретая или растянутая арматура с усиленными сгибающими свойствами) – чередующиеся две сплошные и одна пунктирная линия.

Заключение

Главное предназначение штриховки бетонов – это придать чертежам будущей конструкции наглядность с помощью условных знаков. На данный момент в машиностроении и строительстве применяются два стандарта. С их помощью строители сразу определяют материал для постройки того или иного объекта.

kladembeton.ru

Штриховка бетона по ГОСТам

Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

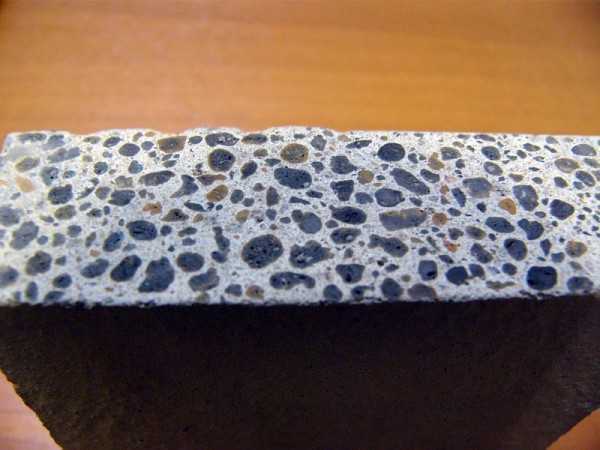

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Источники информации

Ими для нас послужат:

  • ГОСТ 3455-59.
  • Пришедший ему на смену ГОСТ 2.306 — 68.

Разъяснение: выход нового стандарта, регламентирующего те же разделы производства, что и старый, автоматически отменяет действие старого документа. В нашем случае первый ГОСТ вынут из пыльного шкафа для разъяснения некоторой путаницы с системой обозначения материалов.

Расследование

Как и читатель, автор статьи некогда был школьником и, среди  прочего, посещал уроки черчения. Штриховка разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них — способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).

Примерно так.

Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования но

vest-beton.ru

Маркировка бетона — класс, марка и другие показатели

Базовый строительный материал, применяемый для любого сооружения — бетон представляет собой композицию из связующего, наполнителей, воды и присадок, соотношение и качество которых определяют его свойства. Если в частной практике для создания отдельных компонентов конструкции часто применяют замешанный самостоятельно раствор, то для проектных решений это недопустимо — цена бетона заводского происхождения, который принято называть товарным, и его качество находятся в оптимальном соотношении с учетом требований ГОСТ и СНиП.

Основные критерии качества и пригодности бетона

Продукт принято маркировать в соответствии со стандартами. Из маркировки бетона в документации можно получить представление о всех его свойствах. Грамотный покупатель, специалист всегда смотрит на ряд параметров, по которым оценивает общее качество и пригодность материала к использованию. Основные характеристики, с учетом которых выбирается и применяется бетон:

  • марка и класс — отражают прочность материала на сжатие, но между этими характеристиками есть существенная разница, так как по классу, обозначенному буквой В, можно сделать вывод о качестве продукта после твердения;
  • степень водонепроницаемости обозначается буквой W и указывает, какое давление воды, воздействующей на образец, является граничным, достаточным для того, чтобы жидкость начала проникать через материал;
  • морозостойкость — показатель, обозначаемый как F, и указывающий число полных циклов замерзания и оттаивания бетона, при котором он сохранит свою целостность и прочность;
  • еще несколько показателей имеют значение не только с точки зрения качества — они отражают технологическую пригодность материала к укладке в определенных условиях, например, степень уплотняемости, расплыв, жесткость, подвижность.

Показатели из последнего пункта можно объединить в категорию удобоукладываемости, в том числе и для оценки возможности применения бетононасоса. Эта группа характеристик подробно описана в требованиях  ГОСТ 7473-2010, регламентирующем технические условия, которым должен соответствовать раствор бетона до начала твердения и набора прочности.

Чем отличается марка бетона от класса

Специалист при подборе бетона определенного типа учитывает весь комплекс характеристик, чтобы получить эффект удобства укладки и результат в виде монолита с заданными показателями конечной прочности, водонепроницаемости, морозостойкости. Больше всего вопросов у тех, кто не работает с бетоном постоянно, вызывает сочетание «марка — класс». Может показаться, что этот критерий отражает одно и то же свойство в разных единицах измерения — прочность на сжатие в кгс/см2 или в МПа. На самом деле, разница более существенная, и прямая связь между маркой (М) и классом бетона (В) не всегда усматривается однозначно. Эту особенность стоит разъяснить отдельно.

Марка бетона — предел прочности монолита

 Марка — это предел прочности на сжатие, то есть, тот критический уровень нагрузки, при котором монолит сохранит целостность, например, для бетона М200 это 200 килограмм-сил на сантиметр площади.

Класс бетона — качественная характеристика

Класс бетона отражает его прочность в мегапаскалях (МПа) на при условии, что испытанию подвергается кубический образец со стороной 150 мм, а результат подтверждается в 95 % случаев испытаний. СНиП 2.03.01-84 указывает, что бетон класса В25 выдержит давление в 25 МПа в 95 испытаниях из 100.

Связь марки и класса бетона через коэффициент вариации

Показатель можно считать критическим для проектного строительства, когда речь идет о больших усилиях, принимаемых монолитной конструкцией или отдельной деталью. Для точного отображения связи между маркой и классом бетона применяется коэффициент вариации, показатель однородности раствора, влияющей на конечный результат. Если взять бетон марки М300 с коэффициентом вариации 15-18 %, то класс такого бетона окажется в пределах В15, а при снижении коэффициента до 5 % класс вырастет до В20. Это важно для оценки качества с точки зрения предсказуемости поведения и долговечности конструкции. Трещины в бетоне могут появиться при неверном подборе сочетания «марка — класс», при ошибке в оценке водонепроницаемости и морозостойкости.

Пример прочтения маркировки бетонного раствора

Проиллюстрировать все это можно на примере. Маркировка бетонного раствора в виде БСТ В22,5/М300 П3 F150 W6 означает, что предлагается раствор тяжелой бетонной смеси (прочной, для фундаментов и ответственных конструкций) с классом В 22,5 (22,5 МПа на кубик), пределом прочности 300 кгс/см2, подвижностью с осадкой конуса 10-15 см (пригоден для работы с бетононасосом), морозостойкостью в 150 циклов и способностью выдержать давление воды в 6 кгс/см2 по ГОСТ 12730.5-84.

Эти требования задаются на этапе проектирования, но некоторые критерии являются технологическими — это подвижность, твердость, коэффициент уплотнения, определяющие возможность качественной укладки раствора до начала твердения.

erkon-beton.ru

Маркировка бетона расшифровка


Маркировка бетона и изделий из него: учимся читать символы

Расшифровка маркировки бетона, а также изделий на его основе очень важна для тех, кто планирует строительство самостоятельно. Разобраться во всех тонкостях номенклатуры стоит хотя бы потому, что так мы сможем сэкономить время на подбор подходящих материалов, и снизим риск  покупки не того, что нам нужно.

В нашей статье мы приведем информацию о наиболее распространенных обозначениях, а также ряд советов по применению тех или иных материалов.

Для разных задач нужны разные растворы

Бетон и его типыМарка материала

Сам бетон, который используется для решения широкого круга инженерных задач, характеризуется двумя показателями  — маркой или классом. Оба эти показателя взаимозависимы, и потому могут использоваться параллельно. Чтобы ориентироваться в разнообразии материалов, стоит изучить основные принципы, по которым строится градация.

Чем выше марка, тем прочнее готовое изделие

Марка  — это показатель, который соответствует усредненной величине прочности бетона на сжатие, выраженной в кгс/см2.

Обратите внимание! Марка рассчитывается для материала, который отвердевал в течение 28 суток при оптимальных условиях.

Испытание на прочность

Бетоны разных марок по ГОСТу обозначаются индексами от М50 до М1000. Примеры использование наиболее распространенных типов мы приводим в таблице ниже:

МатериалОсобенности использования
М100Применяется в фундаментных работах в качестве подбетонки: заливается на грунтовые основания для их выравнивания и подготовки к укладке основного слоя.
М200Одна из наиболее часто используемых марок. Используется для заливки полов и стяжек, при формировании фундаментов, отмосток, прокладке дорожек и т.д. Также на основе этого материала производятся литые изделия, такие как малонагруженные лестницы, перемычки, подпорки.
М250Отличается большей прочностью, чем предыдущая разновидность. Применяется для формирования капитальных оснований монолитного типа, а также для изготовления плит перекрытий, которые испытывают невысокую эксплуатационную нагрузку.
М350При производстве железобетонных изделий инструкция рекомендует использовать именно эту марку. Из бетона М350 отливают плиты, перемычки, балки, сваи, элементы дорожного покрытия и т.д.
М400 и М450Для данного материала характерна высочайшая прочность. Он задействуется при возведении гидротехнических сооружений, опор, колонн и других конструкций, испытывающих повышенные нагрузки.
М500 (иногда М550)Наиболее прочное соединение из тех, которые применяются в массовом строительстве. Основное назначение — возведение опор и стен с повышенными требованиями к надежности. После застывания практически не поддается обработке, при необходимости применяется исключительно резка железобетона алмазными кругами.

Как видите, разнообразие материалов достаточно велико. Нужно также отметить, что выбирать бетон следует в строгом соответствии с поставленной задачей, поскольку цена разных марок отличается весьма существенно.

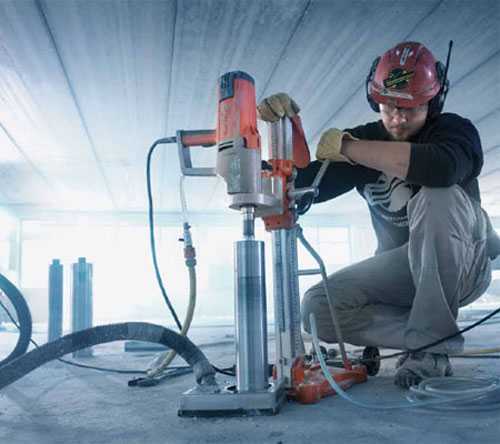

Алмазное бурение отверстий в бетоне – единственный выход для высокомарочных оснований

Класс материала

Параллельно с маркой используется также обозначение класса бетона (читайте также статью «Антисептик для бетона: особенности выбора и применения»).

Класс – это характеристика прочности материала, которая обеспечивается с вероятностью не менее 95%. К примеру, материал, обозначенный индексом В20, обязан выдерживать нагрузку в 20МПа.

Как мы отмечали выше, марка и класс связаны между собой.

Если вы захотите перевести один показатель в другой своими руками, стоит воспользоваться формулой:

В  = (М * 0,79)/10, где:

  • В – класс материала.
  • М – марка бетона.

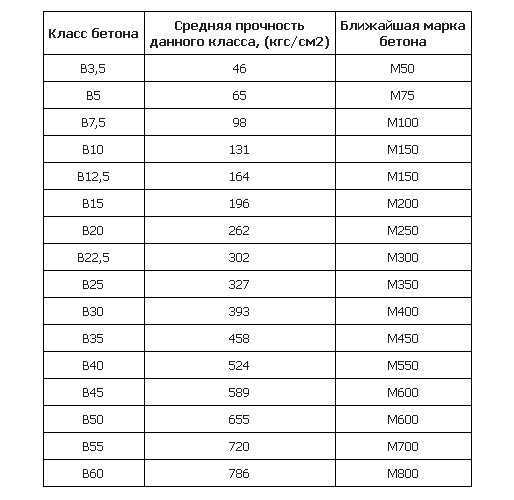

Для большего удобства разработана таблица, в которой указывается соответствие класса цементного раствора и ближайшей марки. Фрагмент этой таблицы с наиболее часто применяемыми разновидностями приводится ниже.

Соответствие классов и марок

Железобетонные изделия и их номенклатура

Кроме собственно бетона маркировке подвергаются и изделия на его основе.

Чаще всего для их обозначения используются буквенно-цифровые индексы:

  • Комбинация из двух или трех букв показывает тип изделия и его конфигурацию.
  • Цифры демонстрируют линейные размеры предмета: длину, ширину (иногда сечение) и высоту. Чаще всего используются величины в дециметрах — например, именно так осуществляется маркировка железобетонных свай.

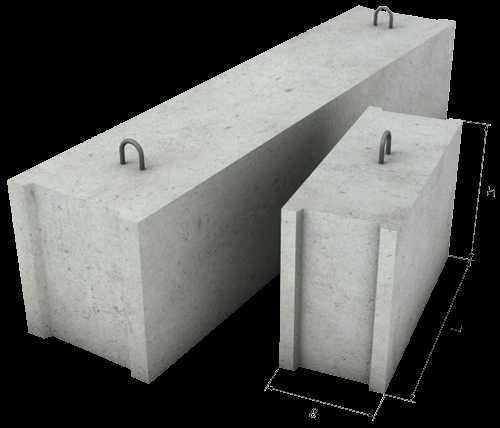

Габаритные размеры изделий

  • Несколько иначе обозначаются плиты дорожного покрытия. У них помимо линейных размеров указывается расчетная нагрузка на изделие в тоннах.
  • Маркировка железобетонных перемычек также имеет несколько отличий. Кроме линейных размеров в маркировке указывается и допустимая нагрузка на деталь, а перед буквами приводится цифровой индекс, показывающий тип поперечного сечения.

Обратите внимание! Если для транспортировки перемычек используется кран, то очень важно наличие петель на каждом изделии. Об этом свидетельствует буквенный индекс «П», который ставится после цифровых обозначений.

Основные типы изделий, их индексы и характеристики приводятся в таблице ниже:

Группа изделийОсновные разновидности и их маркировка
Блоки фундаментные·       Сплошные – ФБС.·       С вырезом для перемычки или коммуникаций – ФБВ.

·       С пустотами в нижней части – ФБП.

Сваи·       Квадратные сплошные —  С.·       Квадратные полые – СП.

·       Круглые  — СК.

·       Сваи-оболочки  — СО.

Плиты перекрытия·       Для перекрытия тоннелей и каналов — ПТ.·       Плоские – ПТП.

·       Нарезные – ППС.

·       Облегченные  — ПБО.

Плиты для дорожных покрытий·       Стандартные  — ПДП.·       Напряженные – ПДН.

·       Гофрированные  -ПДГ.

·       Аэродромные с гофрированием поверхности – ПАГ.

·       Для постоянных дорог – 1П.

·       Для временных дорожных покрытий – 2П.

Перемычки·       Фасадные – ПФ.·       Балочные Г-образные – ПГ.

·       Брусковые – ПБ.

·       Плитные  — ПП.

Естественно, здесь приводится информация только по наиболее часто встречающимся изделиям и их основным типам. Номенклатура железобетонных конс

vest-beton.ru

расшифровка. Классы и марки бетона

Марка бетона – это основная характеристика конкретной готовой и приготавливаемой бетонной смеси, которая определяет количественное соотношение основных компонентов (цемент, песок, щебень и вода), а также область применения данного строительного материала.

ГОСТами и Строительными Нормами и Правилами регламентированы марки бетона М50-М1000. При этом в жилищном, малоэтажном и многоэтажном, строительстве применяется бетон марок – от М100 до М400 с шагом в 50 единиц (М100, М150, М200 и т.д.), реже, для особо ответственных конструкций, используются марки бетона: М500 или М600.

Обозначение марок бетона

В соответствии со схемой нагружения любых строительных конструкций – основной механической нагрузкой, которую испытывают фундаменты, стены, колонны и другие бетонные, является «сжатие». В значительно меньшей мере конструкции испытывают тангенциальные, растягивающие, крутящие и изгибающие нагрузки. Таким образом определяющей числовой величиной определяющей содержание компонентов и область применения является числовое значение прочности на сжатие в единицах измерения – кг/см2 расположенное после буквы «М».

Что означает марка бетона более конкретно? Строительные конструкции, залитые из бетона марки М150 способны выдержать статическую нагрузку «на сжатие – от 130 до 160 килограммов нагрузки на один квадратный сантиметр. При этом цифра «150» является средним значением, которое участвует в инженерных расчетах при проектировании. Точное значение прочности на сжатие (соответственно точно определить марку бетона) можно получить, проведя специальные лабораторные испытания, «раздавив» измеряемой нагрузкой бетонный образец из конкретного строительного материала.

Дополнительными характеристиками, значение которых зависит от марки бетона и количества внесенных присадок являются: водонепроницаемость, морозостойкость и укладываемость.

Популярные марки бетона для строительства

Говоря о марках бетона, нельзя не упомянуть, для каких целей можно использовать строительный материал той или иной популярной марки:

  • Бетон М100. Область применения: полный спектр подготовительных работ, строительство автодорог в качестве «подушки» под основное асфальтобетонное покрытие, установка бордюрных камней и изготовления других малоответственных конструкций;
  • Бетон М150. Подготовительные работы перед заливкой фундаментов, заливка малонагруженных фундаментов, заливка чернового пола, бетонирование садовых дорожек и придомовых отмосток;
  • Бетон М200. Заливка: фундаментов, полов, стяжек, отмосток, садово-парковых дорожек и лестничных маршей;
  • Бетон М250. Изготовление фундаментов монолитного типа;
  • Бетон М300. Монолитные фундаменты, бетонные заборы и их фундаменты, стены зданий, лестничные марши, перекрытия и другие ответственные конструкции;
  • Бетон М350. Колонны, монолитные несущие стены, перекрытия, бассейны, балки, ригели, вылеты. Данная марка является основной для производства высоконагруженных ЖБИ;
  • Бетон М400. Мостовые переходы и автомобильные эстакады, колонны, ригели, банковские хранилища. Другие конструкции со специальными требованиями.

assz.ru

Класс бетона. Маркировки и обозначение класса бетона

В строительстве выполняется широкий спектр работ. Почти на каждом этапе используют универсальный материал – бетон. По своему составу и качеству он разделяется на несколько видов. Это очень удобно. Каждый вид имеет свои характеристики, отчего зависит область его применения. Чтобы не запутаться в типе материала, разработана специальная классификация бетона.

Классификация по прочности материала

Основной параметр, по которому происходит подразделение на группы – это прочность материала. О величине этой характеристики говорит класс бетона и его марка.

Общее понятие марки бетона

Для замешивания различных видов бетона существует свой расчет всех составляющих готового раствора. Соблюдение пропорций не может гарантировать точное соответствие заявленным характеристикам устойчивости. Данная характеристика зависит также от качества используемых ингредиентов: песка, наполнителя, добавок и воды. Важным моментом, который обязательно должен учитываться, являются условия заливки цементного раствора и качество его схватывания.

Состав одной и той же марки может существенно различаться по своей прочности, поэтому марка заключает информацию об усредненной величине. Для того чтобы точнее определить этот параметр, было разработано подразделения на классы бетона. Данная классификация позволяет получить значение гарантированной прочности материала.

При строительных расчетах класс даст более достоверную информацию, поэтому в нормативных документах указывается именно этот параметр. При совершении покупки в строительном магазине используется классификация бетонов по марке.

Соотношение классов с марками

Каждый класс соотносится с определенной маркой. Таблица соответствий позволяет с легкостью перевести одно наименование в другое.

Класс Марка
B3,5М50
B5М75
B7,5М100
B10М150
B12,5М150
B15М200
B20М250
B22,5М300
B25М350
B27,5М350
B30М400
B35М450
B40М550
B45М600
B50М700
B55М750
B60М800
B65М900
B70М900
B75М1000
B80М1000

Соответствие классов с маркировкой по морозостойкости, влагонепроницаемости

Определение морозостойкости при выборе вида бетона может сыграть основополагающую роль. Стабильность к резким перепадам температуры считается значимым условием качества продукта. Особенно важен данный фактор в условиях северного климата.

Диапазон морозостойкости представляет шкалу от F50 до F1000. Цифра в маркировке имеет значение максимального количества циклов замораживания и оттаивания, которые может позволить материал без изменения своей структуры и качества.

Влагонепроницаемость – еще одно важное свойство, характеризующее цементно-песчаный состав. Маркировка обозначается от W2 до W20. Число в названии вида указывает на максимально допустимое давление воды. Данный показатель прямо пропорционален стоимости материала.

Сводная таблица позволяет определить соответствие класса бетона и марок по морозостойкости и водонепроницаемости. Чем выше класс прочности, тем устойчивее состав к холоду и влаге.

Морозостойкость Влагонепроницаемость
В-7,5F50W2
В-12,5F50W2
В-15F100W4
В-20F100W4
В-22,5F200W6
В-25F200W8
В-30F300W10
В-35F200-F300W8-W14
В-40F200-F300W10-W16
В-45F100-F300W12-W18

Сфера применения

Для каждого типа строительных работ используется свой класс бетонного раствора. Чем выше указанное значение материала, тем лучше его эксплуатационные качества. Рассмотрим самые популярные виды.

В30

Бетон имеет большую плотность, поэтому его применение целесообразно в тех конструкциях, на которые осуществляется большая нагрузка. Готовый состав используется для строительства мостов, подземных и гидротехнических сооружений, хранилищ в банках и других элементов, к которым предъявляются специальные требования к прочности и качеству.

В25 и В27,5

Класс В25 представляет собой цементно-песчаный состав с высокими физическими и техническими характеристиками. Он широко применяется для устройства свай, монолитных стен и фундаментов, перекрытий, различных колонн и балок. Такой бетон используют для заливки основы под чаши бассейнов, на которые осуществляется большая нагрузка. По той же причине железобетонные кольца производятся из класса В27,5. Данные конструкции часто выбирают для обустройства колодцев или канализаций, которые находятся под сильным давлением.

В22,5

Бетонный раствор класса В22,5 отлично подходит для заливки монолитных стен и перекрытий, лестничных конструкций, установки заборов, придомовых дорожек и площадок. Следует остановить свой выбор на таком составе в том случае, если вам необходимо подготовить и уплотнить грунт под ленточный фундамент.

В12,5 и В15

Классы В12,5 и В15 используются для работ по выравниванию поверхностей и выполнении бетонных стен, напольных покрытий, фундаментов, стяжек, бетонировании столбов, площадок и дорожек. Такой состав чаще всего применяется для строительства и благоустройства частных домов.

В7,5

Раствор класса В 7,5 иначе называют «легкий бетон». Он получил свое признание в области проведения работ по подготовке к дальнейшей отделке помещений, по обустройству грунта под фундамент или для благоустройства территории рядом с домом. Материал часто применяется в качестве укладки цементно-песчаной подушки

chrome-effect.ru
