нормы по стандартам, причины отклонений, алгоритм расчета
Для того, чтобы несущая конструкция была устойчивой, чаще всего ее делают из армированного бетона. При этом количество арматуры и ее другие качественные характеристики напрямую зависят от дальнейшего использования получаемого материала.
В частности, при постройке фундаментов – от дальнейшей несущей нагрузки и устойчивости грунта, на котором будет происходить процесс строительства.
Норма по стандартам
Стандартные нормы рассчитаны для различных случаев. При составлении проекта, они указываются в технической документации, и должны точно выдерживаться. При этом архитекторы учитывают все тонкости, включая нагрузку на конструкцию из армированного бетона, состояние грунта, климатические условия и прочие необходимые условия. Поэтому указать точное количество для абстрактного случая невозможно.
Если же нужно рассчитать для частного строительства мелких бытовых построек, можно использовать приблизительные величины и пользоваться поправкой на возможные усложнения.
Учитывается:
- Тип фундамента.
- Размер возводимого здания и его вес.
- Особенности грунта.
- Технические характеристики арматуры.
Если для высотных зданий часто используется центнер арматуры, для небольших сооружений расход арматуры на 1 м3 бетона будет в 2-4 раза меньше, и использовать диаметр 1 см с ребристым профилем.
Тогда приблизительно на ленточный фундамент длиной 9 м. и шириной 6 м. должно использоваться сечение 0.4х1 м., арматуры диаметром 12 мм надо всего 18.7кг. на куб бетонной смеси, а диаметра 6 мм. – 5.9 кг. В общем это составляет 24.6 кг. арматуры.
Причины отклонений
В некоторых случаях расход арматуры может быть больше, чем это обычно используется.
Причинами таких изменений могут стать:
1. Сложные для строительства грунты – плавуны, песочные грунты. Кроме того, возможность землетрясений, чрезмерная влажность, резкие перепады температур может стать причиной дополнительной страховки по безопасности конструкции.
2. Дальнейшее использование зданий. Промышленные корпуса с тяжелым оборудованием, постоянным движением значительного количества ресурсов, детонацией поверхностей требуют особого внимания конструкторов, в том числе по рассмотрению расхода арматуры на 1 м3 бетона.
3. Если материалы, которые уходят на дальнейшую постройку, заменяются на более тяжелые.
Соответственно, если легкие здания строят на плотных грунтах, арматуры уйдет меньше, поскольку ее диаметр будет применяться меньшим.
Столбчатые и плоские

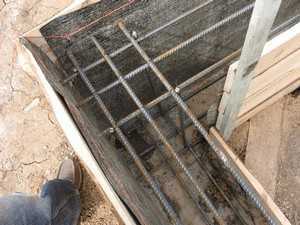

1. Для постройки столбчатых фундаментов используются армированные бетонные столбы, диаметр которых начинается от 15 см. Форма – прямоугольная, круглая или квадратная. Такие столбы обеспечивают фундаменту прочность на растяжение и сжатие, а также оберегают от воздействия сильных морозов.
Есть две технологии, по которым заливаются столбы. По первой в вырытую яму (около 30 см больше нужного размера) устанавливается опалубка, в которую закрепляется арматура и там заливается бетоном. По окончанию застывания бетона опалубка удаляется, и столб окончательно засыпается. По другой технологии отверстие проделывает специальный бур, который внизу проделывает уширение.

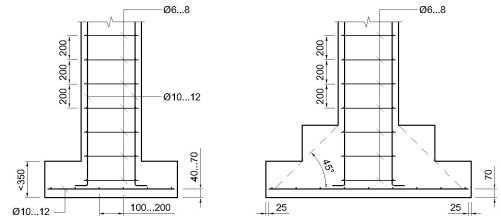

Ростверк лента из монолитного железобетона, которая соединяет столбы в единую конструкцию. Он делает фундамент более устойчивым, но не обязателен.
Армирование необходимо вертикальное, с использованием соответствующего диаметра и вертикальной насечки. Соединение толстых прутов ложится на более тонкую, диаметров 6 мм и гладкую. Перевязываются пруты с шагом 70-100 см.
Для ростверка используется поперечное сечение, диаметр 10-12 мм. с поперечными гладкими связками, не несущими на себе нагрузки.
2. Плоский фундамент строится из монолитных железобетонных плит. Чаще всего выбор на нем останавливается, когда грунты пучистые, а стены планируются из неэластичных материалов- кирпича, керамзита и прочего.
Плиты могут быть ребристыми, что делает их более устойчивыми к нагрузкам и изменениям грунта. Изготовление таких плит более сложно, чем аналогичных плоских. Между ребрами засыпается песок или смесь песка и гравия.
Основа плит – металлические решетки, которые располагаются в верхней и нижней ее частях, связаны между собой. Могут использоваться и стандартные пруты с шагом 20-40 см., в зависимости от веса здания. Диаметр и сечения 10-15 см. Специалисты рекомендуют использовать одновременно продольное и поперечные сечения.
Алгоритм расчета и требуемые данные
При расходе арматуры на 1 м3 бетона во внимание берутся следующие параметры: нагрузка на фундамент, диаметр арматуры, длина прутов.
Для определения нагрузки на основание дома вычисляется площадь стен, кровли, цокольного, междуэтажного и чердачного перекрытия, а далее по таблице вычисляется приблизительный их вес.
Сума найденных результатов – точная нагрузка на фундамент.
Средний вес кровли по материалам, в кг /м. кв.
Средний удельный вес стены толщиной 15 см по материалам, в кг/м. кв.
Средний вес перекрытий по материалам, в кг /м. кв.
Чем больше нагрузка, тем меньше шаг, с которым используются железные пруты, а, значит, и ее конечное количество.

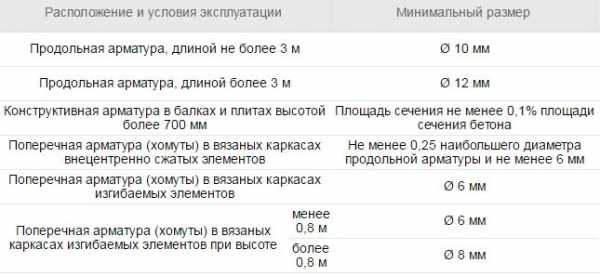

По стандарту диаметр железных стержней зависит от общего сечения всего фундамента, определяется в отношении как 1 к 0.001, то есть не меньше 1%. Для точных расчетов используется следующая таблица:
Для дальнейшего вычисления расхода арматуры на 1 м3 бетона необходимо воспользоваться ГОСТами 5781-82 и 10884-94. Однако есть значения, которые встречаются чаще всего. При диаметре сечения арматуры 8-14 мм ее ребристой поверхности чаще всего нужно 150-200 кг прутов.
В случае постройки колонн — это значение достигает 200-250 кг.
Для того, чтобы узнать, сколько железа необходимо на все здание, вычисляется сумма периметра здания и дины всех простенков.
Умножив данные на количество арматуры в 1 метре кубическом, получается ее общее количество, необходимое для строительства фундамента данного здания.
Расход арматуры в расценке не соответствует проекту
Ведется строительство монолитного железобетонного резервуара, в состав которого входит плоская фундаментная плита, стены и безбалочное перекрытие, объединенные между собой выпусками арматуры с шагом 200 мм.
В проекте заложен следующий расход арматуры:
- Для фундаментных шит расход арматуры составляет 23,15 т на 100 м3
- Для стен толщиной более 150 мм расход арматуры составляет 17 т на 100 м3
В смете проектировщики заложили расценку ФЕР 06-01-062-04 «Устройство стен и плоских днищ при толщине более 150 мм прямоугольных сооружений» с расходом арматуры 14,6 т на 100 м3. Данная расценка не соответствует проектным решениям, а именно расходу арматуры и, соответственно, не учитывает фактических затрат труда рабочих и машин на сборку и вязку арматуры.
Будет ли корректным применить расценку ФЕР 06-01-049-03 «Устройство бункеров общего назначения с толщиной стен более 200 мм»? Расход стали составляет 17,9 т на 100 м3 (об использовании данной расценки говорилось в ответе на вопрос 2.1.3.18, приведенном в книге «Консультации по вопросам ценообразования в строительстве. Часть III. 2006 г.»).
Если данная расценка в нашем случае не применима, можно ли руководствоваться п. 4.3 МДС 81-36- 2004 «превышение расхода стали по проекту на 10% и более в сравнении с расходом, предусмотренным нормами. В таких случаях следует учитывать дополнительные трудозатраты непосредственно в локальных сметах отдельной строкой».
Заказчик, ссылаясь на п. 1.6.41 Технической части ФЕР 06:
«Затраты по установке арматуры сверх учтенной ФЕР в районах, где таковые затраты носят не случайный, а систематический характер (районы с сейсмичностью 7 и более баллов, районы со слабыми грунтами и т.д.), следует учитывать непосредственно в локальных сметах дополнительно»,
считает, что раз наш объект не находится в районе сейсмичностью 7 и более баллов и в районе со слабыми грунтами, то затраты не носят систематический характер и дополнительные затраты по установке арматуры, сверх учтенной в ФЕР, не следует учитывать.
Ответ
На вопрос, как следует понимать фразу «затраты носят не случайный, а систематический характер», включенной в п. 1.6.41 Технической части ФЕР-2001-06 «Бетонные и железобетонные конструкции монолитные», не сможет ответить ни один филолог.
Сметчики должны опираться на понятные формулировки и, в частности, на п. 4.3 «Указаний по применению федеральных единичных расценок на строительные и специальные строительные работы (ФЕР- 2001» МДС 81-36.2004: « 4.3. В единичных расценках на монолитные железобетонные конструкции учтен усредненный расход арматуры исходя из общей массы всех видов армирования (каркасами, сетками, отдельными стержнями). Если устанавливаемая в соответствии с проектом арматура по классу, способу и массе армирования, отличается от принятой в соответствующих ГЭСН и ФЕР, при составлении сметной документации класс стали и расход арматуры следует принимать по проектным данным с заменой в единичных расценках стоимости арматуры без корректировки затрат на оплату труда рабочих и затрат на эксплуатацию строительных машин и автотранспортных средств. Исключение составляют случаи, когда по гидрогеологическим или другим условиям (строительство на слабых грунтах, в сейсмических районах и т.д.) имеет место превышение расхода стали по проекту на 10 % и более в сравнении с расходом, предусмотренным нормами. В таких случаях следует учитывать дополнительные трудозатраты непосредственно в локальных сметах отдельной строкой
В том случае, если по условиям строительства (не только строительство на слабых грунтах и в сейсмических районах, но и в других условиях, например при значительном давлении жидкости на стенки резервуара) и, согласно принятым в проекте решениям, будет иметь место превышение расхода стали по проекту на 10 % и более в сравнении с расходом, предусмотренным нормами, то в таких случаях следует учитывать дополнительные трудозатраты по укладке сверхнормативной стали непосредственно в локальных сметах отдельной строкой.
smetnoedelo.ru
Расход арматуры на 1 м3 бетона монолитной плиты
Какой расход арматуры на 1 м3 бетона фундамента
При закупке строительных материалов для возведения монолитных конструкций желательно руководствоваться расчетными данными. В противном случае одного из компонентов может не хватить.
А иногда бывает наоборот: купили излишек, потратили деньги, а применить в дальнейшем избыточный материал просто некуда. Особенно это касается таких дорогостоящих материалов, как металл.
Поэтому важно знать: каков расход арматуры на 1 м3 бетона фундамента.
Исходные данные
Для проведения грамотного расчета необходимо владеть следующей информацией:
- на фундаменте какого типа предполагается возвести здание;
- какую площадь займет монолит;
- фундамент какой толщины выдержит надземную часть;
- какой тип грунта будет играть роль основания дома;
- какая арматура (диаметр, класс) будет использоваться при возведении монолита.
При строительстве легкого деревянного домика и при сооружении плитного фундамента на грунтах с хорошей несущей способностью обычно используют арматуру диаметром не более 10 мм.
Слабые грунты или большой вес постройки вынуждают применять более мощные арматурные стержни – до 14-16 мм.
Методика расчета потребности арматуры
Методику расчета расхода арматуры в монолитной конструкции удобно рассматривать на конкретном примере. За основу возьмем дом из дерева.
Рассмотрим два варианта фундамента – плитный и ленточный. Допустим, что грунты на строительном участке беспроблемные, с высокой несущей способностью.
Слабые, плывущие и пучинистые грунты не рассматриваем умышленно: расчеты в таких случаях должны выполняться опытными инженерами.

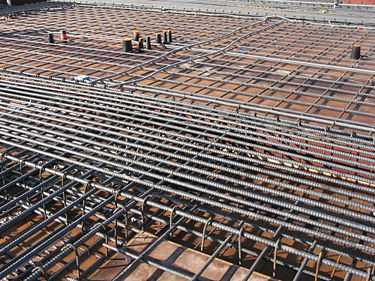

Плитный фундамент

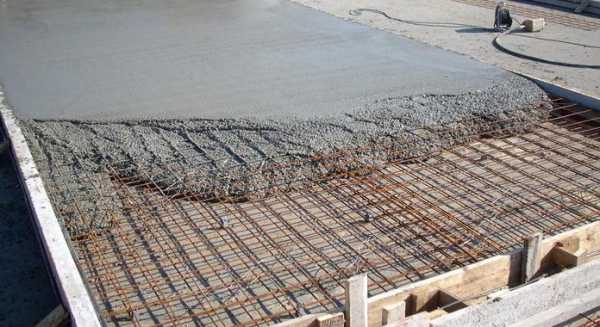

Арматурный каркас монолитной плиты будем изготавливать из арматурных стержней диаметром 10 мм. Шаг – 200 мм (технология устройства фундамента монолитная плита). На площади 6х6 м поместится 31 прут – в продольном и столько же – в поперечном направлении. В сумме получим 62 стержня шестиметровой длины.
Читайте также: Выбор марки бетона для фундамента частного дома
Каркас состоит из двух армопоясов – верхнего и нижнего. Следовательно, общее количество 6-метровых стержней составит 62 х 2 = 124 (шт.).
Чтобы перевести штуки в погонные метры, умножим их количество на длину одного стержня:
124 х 6 = 744 м.п.
Армопояса соединяются в единую конструкцию при помощи вертикальных связей. Они устанавливаются в местах пересечения стержней. Их число равняется 31 х 31 = 961 шт.
Длина связи определяется высотой арматурного каркаса. Эта величина зависит от толщины монолитной плиты с учетом выполнения следующего требования: металл должен быть полностью закрыт слоем бетона толщиной 50 мм (фундамент плита — расчет толщины).
Допустим, что нам надо соорудить монолит толщиной 200 мм. Тогда длина связи будет равняться
200 – 50 – 50 = 100 мм или 0,1 м.
Переводим количество вертикальных связей в метры и получим 0,1 х 961 = 96,1 м.п.
В итоге получим общий погонаж арматуры 96,1 + 744 = 840,1 м.п.
Теперь определяем кубатуру монолита: 6 х 6 х 0,2 = 7,2 куб. м.
Чтобы определить расход арматуры на 1 м3 бетона монолитной плиты фундамента, надо поделить подсчитанные метры на объем плиты:
840,1 м.п : 7,2 куб. м = 116,7 м/м3.

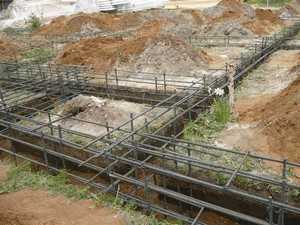

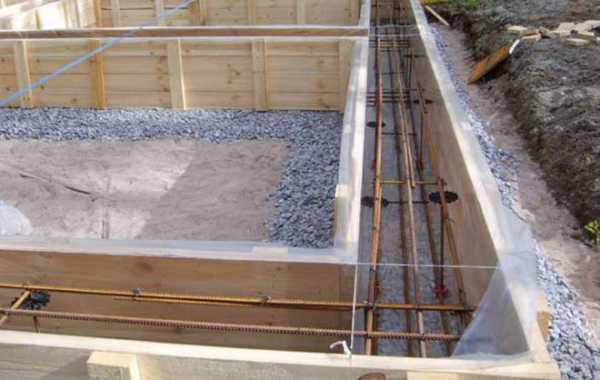

Ленточный фундамент

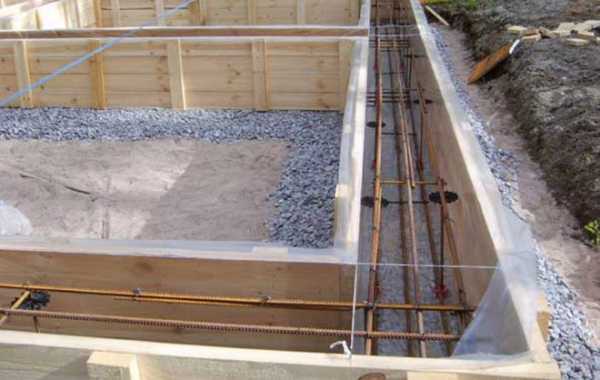

Способ определения расхода арматуры на 1 м3 бетона ленточного фундамента абсолютно идентичен вышеприведенному (армирование ленточного фундамента).
Различия наблюдаются только в геометрии каркаса:

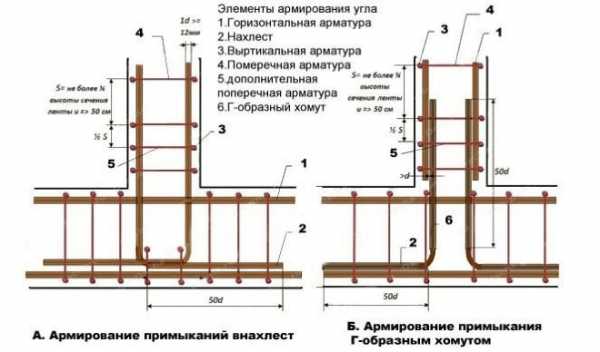

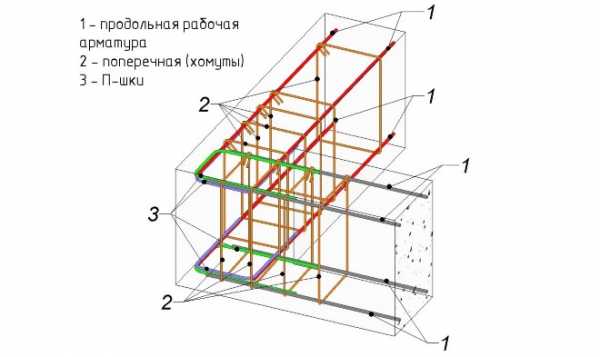

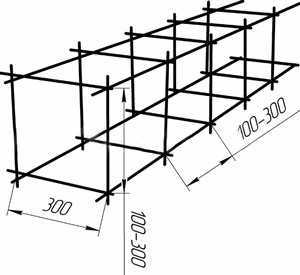

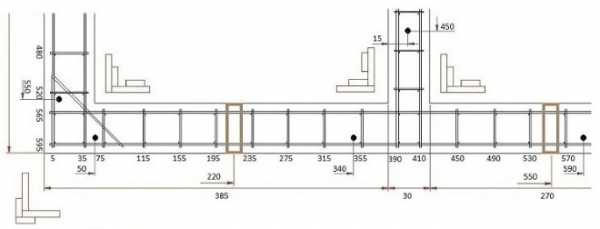

В большинстве случаев при армировании ленты верхний и нижний пояса каркаса содержат всего по два горизонтально расположенных стержня. Вертикальные связи, придающие конструкции пространственную форму, устанавливаются с шагом 0,5 м.
Подсчитывая метраж горизонтально расположенных стержней, надо учитывать весь периметр фундамента, включая и несущие внутренние стены (о том, какая марка бетона нужна для ленточного фундамента).
Перевод метров погонных в тонны

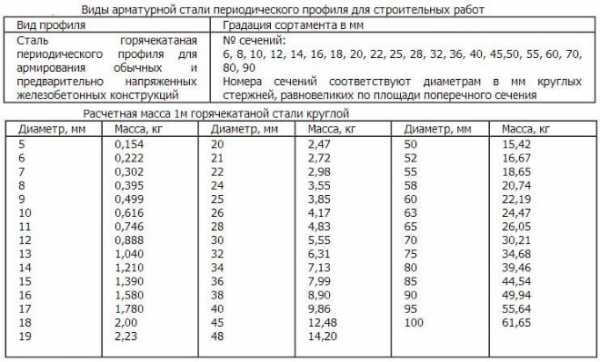

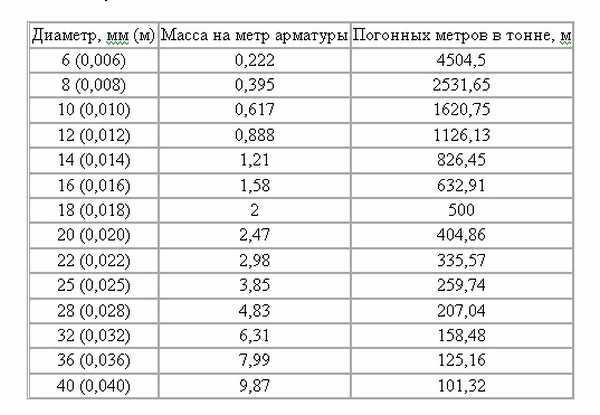

Обычно сталь продают не метрами, а тоннами или килограммами. Чтобы перевести погонаж в весовую меру, надо знать удельный вес арматурных стержней.
Он тем выше, чем больше диаметр арматуры. Один метр стержня диаметром 10 мм весит 0,617, а диаметром 14 мм – 1,21 кг/м.
Перемножив удельный вес и количество метров, получим килограммы. Перевести эту цифру в тонны можно ее простым делением на 1000.
Вам возможно будут полезны для прочтения так — же статьи:
Как сделать расчет бетона на фундамент. Выбор марки бетона для фундамента частного дома.
Видео о том, как расчитать расход арматуры и сделать армокаркас для бетонирования .
ks5.ru
Расход арматуры на 1 м3 бетона фундамента: нормы армирования
При возведении крупных промышленных и жилых строительных объектов вопроса о том, сколько арматуры требуется на заливку 1 м3 бетона, не возникает: нормы ее расхода регулируются соответствующими ГОСТами (5781-82, 10884-94) и изначально закладываются в проект. В частном строительстве, где мало кто обращает внимание на требования нормативных документов, придерживаться норм расхода арматурных изделий все-таки следует, так как это позволит создать надежные бетонные конструкции, которые прослужат вам долгие годы. Для определения таких норм можно воспользоваться несложной методикой, позволяющей вычислить их с помощью несложных расчетов.
Арматурный каркас напрямую определяет эксплуатационные характеристики фундамента
Использование железобетонных конструкций в частном строительстве
Цемент, как всем хорошо известно, является материалом, без которого нельзя обойтись в строительстве. То же самое можно сказать и о железобетонных конструкциях (ЖБК), создаваемых посредством армирования цементного раствора металлическими прутками для повышения его прочности.
Как в капитальном, так и в частном строительстве могут использоваться и монолитные, и сборные ЖБК. Наиболее распространенными типами последних являются фундаментные блоки и готовые плиты перекрытия. В качестве примеров монолитных конструкций, выполненных из железобетона, можно привести заливной фундамент ленточного типа и цементные стяжки, которые предварительно армируются.
Строительство ленточного фундамента
В тех случаях, когд
vest-beton.ru
Расход арматуры на 1 м2 монолитного перекрытия
Расчет арматуры на монолитную плиту фундамента
Очень часто для усиления того или иного монолитного строения или литья используется арматура. По определению, арматура — это различного рода стержни и профили, состоящие из металлических конструкций любых типов металла.
В строительстве этот термин звучит достаточно часто, так как вопрос об усилении строящейся конструкции стоит достаточно жестко и остро. В основном арматура используется как средство для связи бетонного раствора и его сцепки между литыми профилями здания или сооружения.
Зачем нужен каркас из арматуры?
Подобный тип строительного элемента позволяет значительно увеличить нагрузку на единицу площади поверхности. Как правило, в подобных конструкциях используется металл относительно мягкой плотности, такой как железный стержень, швеллер и иные заготовки.
Но случается, что для усиления конструкции применяют и более плотный и тяжелый материал, к примеру, уголок или иные прокатные металлы. По своим физическим и строительным характеристикам, такие усиленные бетонные конструкции имеют ряд классификации, основа которых состоит в классе прочности железобетона.
Так выделяются следующие классы железобетонных конструкций:
- Конструкция горячего качения.
- Произведенные бетонные сооружения с применением термической и химической обработки.
- Прочненная.
- Термически прочненная конструкция.
От данных классификация и ряда прочностей зависят те или иные характеристики, возлагаемые на громадную прочность и устойчивость железобетонных конструкций в строительстве. Для любого строительного материала отличительной характеристикой является ГОСТ, по которому производители железобетонных элементов конструкции выкатывают материал.
Именно по данному стандарту регламентируется применение того или иного типа или класса прочности арматуры в бетонном растворе. В основном их использование неразрывно связано с понятием железобетонного материала.
Как правило, железобетонный элемент, будь то плита или блок, состоит из некоторого каркаса — металлической арматуры, на которой находится оболочкой бетонного раствора. Как правило, вопрос о применении того или иного типа арматуры, является достаточно актуальным, а зачастую, вовсе постоянным среди строителей и инженеров.
Связь таких двух специальностей достаточно проста. Каждому из них хочется, чтобы сооружение, построенное ими, стояло как можно дольше и крепче. К тому же на то имеются свои законодательные и нормативные акты, установленные государственным стандартом строительства. Для усиления строящейся конструкции используется арматурные железные заготовки различных прочностей и толщин.
Применение арматуры в строительных целях

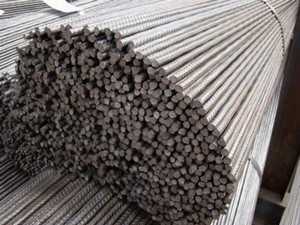

Арматура – материал, который наиболее часто применяется в строительных целях.
Этот элемент считается наиболее удобны и оптимальным среди аналогичных связывающих систем, производимых с подобными размерами.
Примечательно и то, что арматура с таким определенным достаточно легко поддается гнутию и сама по себе имеет низкую массу.
Но при связывании между собой, арматура образует достаточную прочность и твердость, необходимую для удержания многотонных конструкций.
Мало того, для строительства и возведения стен в коттеджах и частных домах, по стандарту должен использоваться армированный фундамент, который усилен арматурой. В таком варианте используется ленточный вид фундамента, который также предусматривает установку металлических конструкций под заливку бетонным раствором.
Чтобы грамотно подсчитать стоимость необходимого количества арматуры с определенным диаметром, необходимо знать ее вес на длине в один метр. Но подобные расчеты необходимы лишь тогда, когда строение не имеет планировки в установленном порядке, или же происходит процесс замены армированного фундамента на более качественный слой железобетона.
Все основные характеристики всех сооружений обязательно записываются в документации на строительство объекта.
Правила выбора арматуры
Для точности проведения строительных работ, а также для правильного выбора арматуры, необходимо знать ее вес и остальные параметры. Узнать вес достаточно просто, для этого нужно сложить общий вес всех стержней, используемых для строительства и разделить сумму на количество погонных метров.
Но погонные метры имеют различную ценовую характеристику, которая также связана с параметрами арматуры, в частности — диаметром. Для этого необходимо воспользоваться расчетной таблицей арматурных параметров, в которой указано, что арматура с определенными параметрами имеет определенную длину одного метра.
Очевидно, что для расчетов стоимости, необходимо знать все параметры данного типа арматуры, которые связаны с погонным метром. Так, в одной тонне арматурных стержней имеется более километра арматуры.
Расход арматуры при армировании
Для того, чтобы произвести расчет массы используемой арматуры, необходимо знать некоторые минимальные параметры данной железобетонной конструкции, а это:
Для точного подсчета необходимо умножить общую длину используемой арматуры на ее погонный метр. Также, не трудно рассчитать и себестоимость арматуры. Для этого нужно знать цену за один метр длины арматуры определенного диаметра.

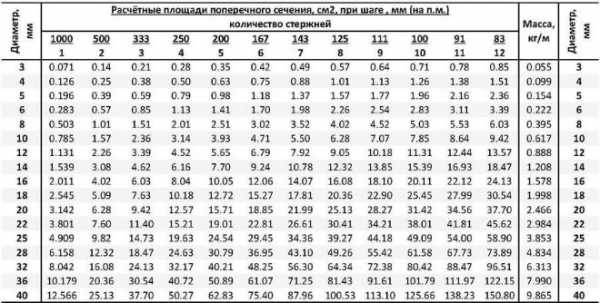

Кстати говоря, для удобства расчетов, лучше всего воспользоваться специальной таблицей арматурных данных, которые имеются в любом специализированном строительном магазине.

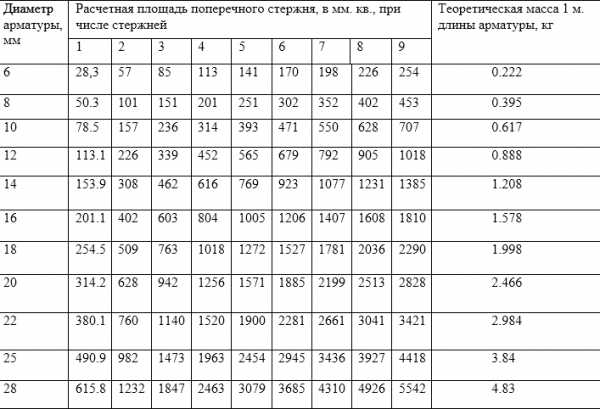

В этих таблицах указаны соотношения длины, ширины и плотности каждого арматурного материала, а также их удельный вес, рассчитанный на один кубический метр. При покупке небольшого количества арматуры, ее вес указывается в килограммах. Но если покупка происходит в более высоких массовых показателях, то для обозначения веса используют тонны.
В любом случае, если знать цену на 1 метр арматуры определенного диаметра, можно будет легко рассчитать стоимость денежных затрат на общую длину арматуры.

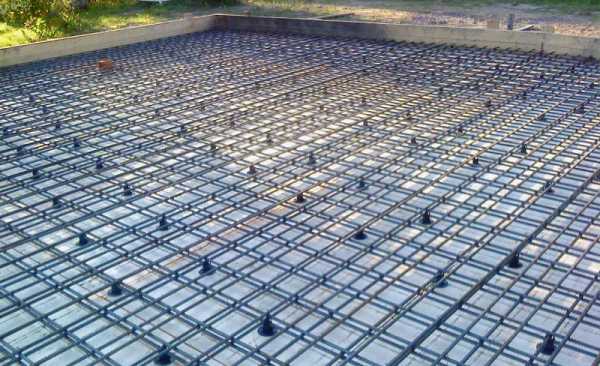

Расчет на примере плиты 8х8
Имеются некоторые общепринятые рамки и меры подсчитывания расхода арматуры на определенном промежутке объема бетона.
Для удобства и наглядного пособия расчета, стоит показать эту процедуру на примере плиты размером 8*8 метров.
Как правило, чтобы возвести монолитную плиту такого параметра, необходимо применять определенный диаметр арматурного стержня.
В данном случае, для плиты с длиной 8 метров и шириной 8 метров идеально подойдет арматурный стержень с диаметром в 10 миллиметров.
Раскладывать арматурную сетку необходимо в строго определенном интервале. В нашем случае, самым оптимальным расстоянием будет интервал в 200 миллиметров. Для такой процедуры длина всей плиты делится на длину шага в метровом эквиваленте и к этому значению прибавляется еще один стержень.
Выглядит этот расчет таким образом:
8/ 0,2 + 1 = 41 стержень.
Чтобы получить вид стержней в сетку, необходимо положить такое же количество арматуры перпендикулярно данному. В таком случае, их количество удваивается и будет равно 82 стержням.
Важно помнить о том, что при укладке сетки на монолитную плиту, следует соблюдать и следующий параметр: укладка сетки на монолит происходит с двух сторон, а это значит, что арматура должна быть выложена как снизу, так и сверху плиты.
В таком случае, для получения качественной и прочной плиты 8*8 метров, нужно 82 стержня умножить на 2. В итоге получаем 164 арматуры.
Стоит помнить, что длина обычного традиционного стержня арматуры равна 6 метрам.
Поэтому, нетрудно подсчитать общую длину всех стержней, для этого необходимо 184 * 6 = 984 метра.
Но на этом расчет использованной арматуры не заканчивается, ведь необходимо сделать некую связь между слоями сеток арматуры, а для этого укладывается несколько перпендикулярных слоев.
Чтобы рассчитать количество стержней в таком слое необходимо 41*41=1681 стержень.
Толщина плиты также играет немаловажную роль в использовании арматуры. Так, при толщине в 20 см, необходимое число арматуры будет равно 168,1 стержень. Дело в том, что при такой толщине, необходима длина стержня в 10 сантиметров, а это значит, нужно 1681. 0,1 = 168,1.
В итоге, суммировав все данные, получаем:
984 метра * 168,1 метр = 1152,1 метр.
Цифровые параметры могут меняться, в зависимости от выбранного параметра будущей монолитной плиты.
Звоните +7 (499) 380-69-97
Мы проконсультируем по выбору марки и объема бетона для вашего строительного объекта. Сделаем расчет и предложим лучшее коммерческое предложение.
Расчет арматуры для монолитной плиты
Монолитные плиты применяются, когда планируется отойти от стандартных параметров при строительстве и использовать особенные характеристики зданий.
Благодаря повышенной жесткости, использование монолитных плит является наиболее экономически выгодным вариантом. Единственный минус – монолитные плиты сложно укладывать при пониженных температурах.
Чтобы перекрытие было устойчивым и прочным и прослужило долгие годы, важно производить точный расчет монолитной конструкции, а если она заливается самостоятельно, то здесь не обойтись без расчета арматуры, которая является основой конструкции.
Во время создания составления проекта необходимо:
- определить марку бетона
- тип арматуры,
- просчитать схему ее укладывания,
- продумать систему изоляции от воздействия воды и тепла,
- подсчитать, сколько стройматериала необходимо для проведения работ.
Применение арматуры в строительных целях
Арматурные стержни в первую очередь служат для того, чтобы уберечь бетонное основание от значительных нагрузок и, как следствие, образования разрушений и трещин. Бетон сам по себе не может дать прочностные характеристики, особенно при большой площади использования, заливки.
В первую очередь арматура, стальная или композитная . позволяет фундаменту справляться с резкими скачками температур и подвижностью грунта. Здесь сразу становится актуальным информация о фундаменте на пучинистых грунтах, и о том, как именно его собирать и заливать.
В свою очередь, бетонное покрытие же спасает арматуру от плавления под воздействием огня и уберегает от коррозии, правда, последнее относится к стальному материалу, если же в работе используется современная стеклопластиковая арматура, то коррозия ей совершенно не страшна.
Неровная поверхность арматуры позволяет прочно сцепляться материалам при заливке бетонного раствора. Стержни арматуры укладываются продольно и поперечно для прочности всей конструкции. При этом укладку следует проводить по всем правилам.
Важно! Приступая к работе с армированием монолита, нужно понимать, как на практике реализовывается схема армирования .
Кроме того, необходимо выбрать способ соединения арматуры. Если это стальные стержни, то можно использовать и вязательную проволоку и сварку, если композитная, то проволоку.
Правила выбора арматуры
Перед тем, как подобрать материал, важно выяснить уровень планируемой нагрузки. Для этого выбирается фундамент и производится анализ грунта.
Далее производится расчет арматурного сечения. Для монолитной плиты выбирается диаметр стержней свыше 10 мм. При этом важно помнить о степени нагрузки на грунт.
При слабом грунте применяются более толстые арматурные стержни, к примеру, от 12 мм. Что касается углов строения, то здесь может быть использована и арматура до 16 мм.
Арматура бывает нескольких видов в зависимости от особенностей:
- Арматура продольного типа не позволяет растягиваться конструкции и появляться вертикальным трещинам. При воздействии арматурный стержень берет на себя часть нагрузки и равномерно распределяет по всей поверхности плиты.
- Арматура поперечного типа защищает от появления трещин в момент воздействия напряжения на опоры.
Расход арматуры при армировании
Обладая точными цифрами, можно правильно подобрать арматуру, толщину плиты, марку и количество бетона. Это в свою очередь позволит сэкономить силы и финансовые средства.
Напомним снова, как бы банально это не было, но не стоит экономить на покупке качественных стройматериалов, особенно, когда дело касается фундамента. В противном случае то может сказаться на сроке эксплуатации конструкции, и при ремонте потребуется выложить гораздо больше денег, чем было сэкономлено.
Существуют общепринятые нормы, как рассчитать расход арматурного материала в расчете на 1 кубометр бетонного раствора. При укладке арматура размещается вплотную на поверхности плиты, при этом от края остается 3-5 см.
Расчет на примере плиты 8х8
Точное количество арматуры рассчитывается на примере плиты размером 8х8 метров.
Для устойчивости грунта идеально подойдет стержень арматуры ∅ 10 мм. Как правило, сетка из арматуры выкладывается через шаг до 200 мм. Исходя из этого, не сложно вычислить нужное количество стержней.
Для этого ширина плиты делится на размер шага в метрах и прибавляется 1 прут (8/0,2+1=41). Для получения сетки стержни размещаются в перпендикулярном направлении. Значит, полученный результат нужно умножить на два (41х2=82 стержня).
Важно! При монтаже монолитной плиты требуется укладка двух слове сетки из арматуры сверху и снизу. Следовательно, данные снова умножаем на два (82х2=164 стержня).
Длина стандартного арматурного стержня составляет 6 метров. Исходя из этого, получается следующий расчет: 164х6=984 м.
Слои связаны между собой точками пересечения, количество которых легко вычислить, если количество стержней умножить на этот же показатель (41х41=1681 штук). Арматура в виде сетки укладывается в 5 см от основания плиты.
Толщина монолитной плиты равняется 200 мм. Чтобы произвести соединение, потребуется стержень длиной 0,1 метров.
Для осуществления всех соединений понадобится 0,1х1681=168,1 метров арматурного материала. Итого для проведения строительных работ потребуется 984+168,1=1152,1 метров арматуры, это теперь можно посчитать и в весе, если знать, сколько весит метр арматуры . Цифра получится также важной для расчета нагрузок на основания строения.
Практически всегда арматурные стержни продаются в строительных магазинах в килограммах. Один стержень весит в среднем 0,66 кг, значит, потребуется 0,66х1152,1=760 килограмм арматуры.
Читайте также:
Расход арматуры на 1 м3 бетона фундамента: нормы армирования
При возведении крупных промышленных и жилых строительных объектов вопроса о том, сколько арматуры требуется на заливку 1 м 3 бетона, не возникает: нормы ее расхода регулируются соответствующими ГОСТами (5781-82, 10884-94) и изначально закладываются в проект. В частном строительстве, где мало кто обращает внимание на требования нормативных документов, придерживаться норм расхода арматурных изделий все-таки следует, так как это позволит создать надежные бетонные конструкции, которые прослужат вам долгие годы. Для определения таких норм можно воспользоваться несложной методикой, позволяющей вычислить их с помощью несложных расчетов.
Арматурный каркас напрямую определяет эксплуатационные характеристики фундамента
Использование железобетонных конструкций в частном строительстве
Цемент, как всем хорошо известно, является материалом, без которого нельзя обойтись в строительстве. То же самое можно сказать и о железобетонных конструкциях (ЖБК), создаваемых посредством армирования цементного раствора металлическими прутками для повышения его прочности.
Как в капитальном, так и в частном строительстве могут использоваться и монолитные, и сборные ЖБК. Наиболее распространенными типами последних являются фундаментные блоки и готовые плиты перекрытия. В качестве примеров монолитных конструкций, выполненных из железобетона, можно привести заливной фундамент ленточного типа и цементные стяжки, которые предварительно армируются.
Строительство ленточного фундамента
В тех случаях, когда строительство выполняется в местах, куда затруднена подача подъемного крана, плиты перекрытия также могут выполняться монолитным способом. Поскольку такие ЖБК являются очень ответственными, то при их заливке следует строго соблюдать расход арматуры на куб бетона, оговоренный в вышеуказанных нормативных документах.
Монтаж конструкций из арматуры в условиях частного строительства лучше всего выполнять при помощи вязальной проволоки из стали, так как использование для этих целей сварки может не только ухудшить качество и надежность создаваемого каркаса, но и увеличить стоимость выполняемых работ.
Дорогостоящий пистолет для вязки арматуры успешно заменяется самодельным крючком, согнутым из проволоки и закрепленным в патроне шуруповерта
Как определить расход арматуры
Нормы расхода арматурных элементов, рассчитываемые на м 3 конструкций из железобетона, зависят от целого ряда факторов: назначения таких конструкций, используемых для создания бетона цемента и добавок, которые в нем присутствуют. Такие нормы, как уже говорилось выше, регулируются требованиями ГОСТов, но в частном строительстве можно ориентироваться не на этот нормативный документ, а на Государственные элементарные сметные нормы (ГЭСН) или на Федеральные единичные расценки (ФЕР).
Так, согласно ГЭСН 81-02-06-81, для армирования монолитного фундамента общего назначения, объем которого составляет 5 м 3. нужно использовать 1 тонну металла. При этом металл, под которым и подразумевается арматурный каркас, должен быть равномерно распределен по всему объему бетона. В сборнике ФЕР, в отличие от ГЭСН, средний расход арматуры в расчете на 1 м 3 бетона приводится для конструкций различных типов. Так, по ФЕР, для армирования 1м 3 объемного фундамента (до 1 м в толщину и до 2 м в высоту), в котором имеются пазы, стаканы и подколонники, нужно 187 кг металла, а для бетонных конструкций плоского типа (например, бетонного пола) – 81 кг арматуры на 1 м 3 .
Расчетная масса 1 м стальной арматуры
Удобство использования ГЭСН заключается в том, что с помощью этих нормативов можно также определить точное количество раствора бетона, используя для этого коэффициенты, учитывающие трудно устранимые отходы арматуры, которая в таком растворе будет содержаться.
Однако, конечно, определить более точное количество арматуры, которое вам потребуется для бетона фундамента или перекрытия, позволяют вышеуказанные ГОСТы.
Минимальные нормативные диаметры арматуры
Параметры арматуры в зависимости от ее диаметра
Количество арматуры для укрепления фундамента
Для того чтобы определить количество арматуры, которое необходимо для укрепления бетона, требуется учесть следующие данные:
- тип фундамента, который может быть столбчатым, плитным или ленточным;
- площадь фундамента (в м 2 ) и его высота;
- диаметр арматурных прутков, а также их тип;
- тип грунта, на котором возводится строение;
- общий вес строительной конструкции.
Принцип армирования ленточного фундамента
Для армирования фундаментов плитного и ленточного типов преимущественно применяются изделия с ребристым профилем класса A-III и размерами поперечного сечения не меньше 10 мм. В качестве элементов для соединения каркасных решеток допускается использование арматуры гладкого типа и меньшего сечения. Бетон монолитного фундамента для тяжелых строений армируется прутками большего сечения – 14–16 мм.
Арматурный каркас состоит из нижнего и верхнего поясов, в каждом из которых прутки укладываются таким образом, чтобы размер формируемых ячеек составлял приблизительно 20 см. Пояса соединяются между собой вертикальными прутьями, которые фиксируются при помощи вязальной проволоки. Высота и площадь фундамента позволит вам определить, сколько метров арматуры вам потребуется для укрепления бетона. Зная расход арматуры на 1 м 3 вашей ЖБК, вы сможете подобрать размер поперечного сечения прутков, который будет зависеть от толщины фундамента.
Схема раскладки арматуры ленточного фундамента
После того как вы определите, сколько арматуры вам будет нужно, вы должны распределить конструкцию из нее таким образом, чтобы на 1 м 3 бетона приходилось требуемое количество массы металла. Создавая арматурный каркас, следует обращать внимание на то, чтобы все его элементы были покрыты слоем бетона толщиной не меньше 50 мм.
Определить, сколько нужно арматуры для укрепления ленточного фундамента, несколько проще, чем для более массивных конструкций из бетона. В этом случае также следует придерживаться норм, оговоренных в ФЕР – 81 кг металла на 1 м 3 раствора бетона. Ориентироваться следует на размеры вашего ленточного фундамента. Например, если его ширина не превышает 40 см, то на формирование одного армирующего пояса можно пустить два прута с поперечным сечением 10–12 мм. Соответственно, если ширина больше, то и количество арматурных прутков в ряду следует увеличить.
Расчетные площади пеперечного сечения в зависимости от количества стержней
Для фундаментов, глубина которых не превышает 60 см, арматурный каркас создают из двух уровней. Если глубина больше, то количество уровней каркаса рассчитывают так, чтобы они располагались на расстоянии 40 см друг от друга. Для соединения армирующих поясов между собой, как уже говорилось выше, используются вертикальные перемычки, которые монтируют по всей длине каркаса, располагая их с шагом 40–50 см.
Способы армирования углов
Составив несложный чертеж вашего будущего армирующего каркаса и проставив на нем все размеры, вы сможете легко рассчитать, сколько всего метров прутков определенного диаметра вам будет нужно. Вычислив общую длину прутков, вам нужно будет разделить ее на стандартную длину арматуры (5 или 6), и вы узнаете, сколько таких прутков надо приобрести.
Если вы собираетесь заливать ленточный фундамент для легкого строения, а почва на вашем участке крепкая, то для укрепления бетона можно использовать арматуру сечением и до 10 мм, создавая из нее каркас по описанной выше методике.
Источники: http://poznaibeton.ru/stroika/raschet-armatury-na-monolitnuyu-plitu.html, http://dom-fundament.ru/raschet-armatury-dlya-monolitnoj-plity.html, http://met-all.org/metalloprokat/sortovoj/rashod-skolko-armatury-na-kubometr-betona-fundamenta.html
1pofundamentu.ru
