Ленточный незаглубленный фундамент своими руками: пошаговая инструкция

Расчет незаглубленного ленточного фундамента

Цель расчета НЗЛФ — определение нагрузки, которая действует на фундамент выбранной ширины и высоты. Выдержат ли грунты нагрузку, которая будет оказываться на фундамент? Для расчета можно использовать специальные программы или простой алгоритм:

  1. Определение веса сооружения. Для расчета суммарного веса дома или хозпостройки необходимо сложить вес всех стройматериалов. Далее необходимо рассчитать, сколько весит 1м2 стены: для этого суммарный вес сооружения следует разделить на площадь всех стен.
  2. Расчет снеговой нагрузки. Снеговая нагрузка зависит от региона (определяется по карте) и угла наклона кровли. Если угол наклона крыши менее 25 градусов, то берется точное значение по карте. Если наклон крыши более 60 градусов, то нагрузка от снега не учитывается.
  3. Определение ширины НЗФЛ. Минимальная ширина фундаментной ленты не должна быть менее 25 см. Оптимальный вариант: ширина ленты равна ширине стены плюс/минус 5-10 см. Например, при строительстве сруба из профилированного бруса 200х200 мм ширина фундамента будет составлять 25 см. Для дома из блоков газобетона толщина стены, как правило, составляет 45 см, значит, ширина фундаментной ленты принимается равной 40-50 см (40 — для одноэтажного сооружения, 50 — для двухэтажного).
  4. Определение высоты фундамента. Минимальная высота ленточного основания составляет: уровень снега + 10 см. Максимальная высота = ширина ленты х 2. Например, основание под дом из газобетона имеет ширину 50 см, тогда максимальная высота НЗЛФ будет составлять 1 м. Несмотря на то, что фундамент является незаглубленным, 10% его высоты будет находиться ниже нулевой отметки. Это происходит из-за естественной усадки.
  5. Расчет нагрузки на НЗЛФ. Зная все вышеперечисленные параметры, определяем нагрузку, которую будет оказывать сооружение на ленточное основание. Для этого суммируем вес сооружения (пункт 1) и снеговую нагрузку (пункт 2) и делим полученную сумму на площадь фундамента. Площадь определяется как длина умноженная на ширину (пункт 3). Полученное значение показывает удельную нагрузку на 1 см2 фундамента.
  6. Определение несущей способности грунта. Для этого необходимо произвести визуальную оценку почвы на участке, и определить к каким типам грунта она относится. Несущую способность определяем по таблице.

Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы

Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке. Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит. Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.

Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м. На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.

К достоинствам этого типа оснований относят

  • экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
  • простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
  • небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
  • маленькая площадь соприкосновения конструкции с грунтом.

Среди недостатков МЗЛФ отмечают

  • заливка ведется при устойчивых температурах выше +10 С;
  • ограниченность применения ввиду небольшой несущей способности
  • возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
  • отсутствие подвального помещения в доме.

Особенности незаглубленного ленточного фундамента

Фундаментную ленту разрешается заливать по непучинистым и неплавучим грунтам. Под ней предварительно устраивается подушка из песка толщиной от двадцати до сорока сантиметров. Монолит должен пройти под каждой несущей стеной объекта и каркасом всех пристроек, в число которых входят веранда, крыльцо и т. п.

Этот тип основания разрешен к применению, когда длина стены не более семи метров. Более длинные участки подвержены разрушениям из-за неравномерной усадки объекта. Причина – недостаточная механическая прочность.

Одно из основных отличий незаглубленной основы от мелкозаглубленной в том, что на стенки не оказывается воздействие со стороны грунта, склонного к подвижкам. Морозное пучение незначительно воздействует на подошву основы.

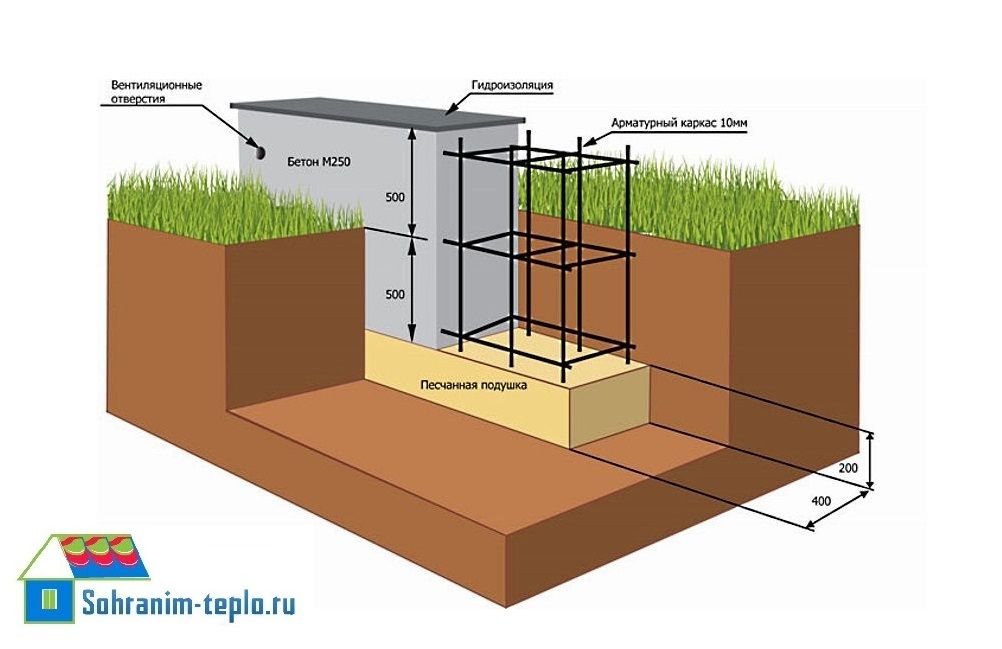

Конструктивно основание выглядит так:

  • армированная бетонная лента высотой 0.2 – 0.5 м, шириной 0.3 – 0.5 м;
  • подушка, материалы которой не склонны к пучениям. Оптимальное решение – песок и гравий. Последний может быть заменен шлаком или щебнем.

Высота подушки незаглубленного фундамента зависит от склонности почвы к пучению, от уровня грунтовых вод, от используемых строительных материалов, из которых строится объект.

Свойства подушки гасить пучение понижаются при увлажнении с последующим за этим промерзанием. Чтобы в подошву не попадала влага, вдоль наружных стен по всей длине фундаментной ленты обустраивается отмостка, имеющая теплоизоляционный слой и гидроизоляционное основание.

Что такое незаглубленный ленточный фундамент

Незаглубленный ленточный фундамент (НЗЛФ) представляет собой бетонную или сборную полосу, расположенную под внешними и внутренними несущими стенами дома. В отличие от обычных вариантов, лента не погружается в грунт, а располагается на дневной поверхности.

Такой вариант вполне допускается СНиП, если условия на участке обеспечивают отсутствие нагрузок пучения. Технология строительства такого основания схожа с традиционной, но объем земляных работ значительно снижен или вовсе отсутствует.

Существует два варианта конструкции НЗЛФ:

  • Монолитный пояс.
  • Традиционная лента.

Конструкция обоих видов схожа, отличием является форма сечения лента. У монолитного пояса ширина превышает высоту, а у обычной ленты преобладает высота. Выбор того или иного варианты обусловлен типом грунта и его особенностями.

У монолитного пояса удельное давление ниже, что снижает риск возникновения просадок основания на рыхлом грунте. Традиционная лента устанавливается на прочных и сухих грунтах, что должно быть подтверждено анализом гидрогеологической обстановки на участке.

Что представляет собой опорно-столбчатый фундамент

В столбчатом фундаменте нагрузка на грунт распределяется точечно, через установленные столбы. На первый взгляд, такая основа похожа на сваи. Но они все же отличаются. В свайном фундаменте используются готовые столбы, которые вбиваются или ввинчиваются в почву. В опорно-столбчатом – они собирается непосредственно при возведении фундамента. Такой тип основы подходит для небольших легких строений: бань, летних кухонь, беседок, хозяйственных построек.

Если планируется возвести легкую постройку из брусьев без подвала, оптимальным вариантом станет опорно-столбчатый фундамент

Незаглубленный фундамент

Если состояние грунта на участке, выделенном под строительство, его пучность, рыхлость и другие качественные характеристики позволяют возводить дом на такой основе, то дальше следует наметить разметку под будущий котлован и завезти необходимые строительные материалы.

Тип фундамента представляет собой бетонную конструкцию ленточного формата, чем кардинально отличается от монолитной заливки и позволяет экономить приличное количество используемого бетона. Укладывают его методом выстраивания лент под внешние и внутренние несущие стены. Этот метод значительно дешевле, чем заглубленный, но не менее надежный.

В строительстве здания фундамент выполняет следующие задачи:

  • Переносит большую часть нагрузок на несущие стены;
  • Оберегает здание от механических повреждений в виде трещин, деформации вследствие воздействия подземных грунтовых вод, промерзания и рыхлости грунта;
  • Служит препятствием для проникновения воды внутрь помещений, особенно через цокольный этаж или подвалы.

С этими функциями отлично справляется данный тип укладки основания здания. Предпочтительнее возводить дома таким способом на пучинистых грунтах. Но и на других землях возможно это делать, соблюдая правила гидроизоляции и утепления.

Весенние паводки, высвобожденные промерзшие за зиму и оттаявшие подземные воды всегда являются причиной появления небольших сдвигов и трещин в возведенных домах и могут привести к потере устойчивости здания, а иногда и к его разрушению. Конструкция ленточного незаглубленного фундамента лишена таких недостатков. Здесь все продумано и просчитано. Поэтому рекомендуем остановить свой выбор именно на нем. Отзывы хозяев таких сооружений только положительные. За все время ни один дом, установленный на основу такого типа, не был деформирован.

По сути, незаглубленное основание – это определенной формы рама из железобетона небольшой глубины и ширины (от 50 см до 1 м максимум). Именно эта форма и принимает на себя основную нагрузку, равномерно распределяя ее по всему периметру дома.

Подготовительные работы

Перед началом работ необходимо провести очистку и планировку участка под будущую постройку. Для этого снимаем верхний слой грунта (порядка 30 сантиметров) под планируемым зданием вместе со всей растительностью.

Затем необходимо максимально уровнять все ямы, неровности, а при глинистом грунте произвести подсыпку песком и гравием.

Далее переносим план бани непосредственно на земельный участок, используя рулетку, строительный уровень, обычные деревянные или металлические колышки и строительную нитку для обозначения осей.

Если участок расположен на местности, имеющей значительный перепад по высоте сторон, то для определения высоты столбов фундамента целесообразно воспользоваться помощью профессионала и произвести нивелирование поверхности. Это является гарантией того, что будущая баня не будет иметь перекосов.

Незаглубленный ленточный фундамент: преимущества и этапы возведения

На чтение 5 мин. Просмотров 1.2k.

Для того чтобы построить одно или двухэтажный загородный дом, сначала необходимо подготовить проектную документацию. Составление чертежей начинается с разработки фундаментов, так как они являются основой будущей постройки.

В современном загородном строительстве существует много различных вариантов данной конструкции. Особого внимания заслуживает незаглубленный ленточный фундамент, благодаря простоте своей конструкции и доступности по цене.

Особенности такого типа фундамента

При возведении данных конструкции, для получения качественного основания, необходимо соблюдать определённые условия:

  • Ростверк лучше всего опирать грунты, не подверженные морозному пучению.
  • Уровень грунтовых вод должен находиться ниже подошвы на 1,5-2 метра.
  • Ширина ленты должна обеспечивать трехкратный запас прочности.
  • При монтаже на глинистых грунтах, целесообразно применять утеплённую отмостку, для предотвращения вспучивания поверхности.
  • При оклеивании ленты пенополистиролом толщиной 5 миллиметров, можно избежать её промерзания, защитить гидроизоляционный слой, а также предотвратить раскрытие трещин в результате выдавливания льдом элементов бетона.
  • При монтаже на глинистых грунтах целесообразно применить систему дренажа. За счёт такой технологии глина не сможет напитаться водой, вследствие чего пучение будет не возможно.
  • Под лентой можно устроить песчаную подушку. Для этого пучинистый грунт вынимают, и насыпают песок толщиной 300 миллиметров.

Почему он так называется?

Такое название незаглубленные основания получили благодаря технологии монтажа. Ростверк, в данном случае, вообще не заглубляется в грунт, а лежит на его поверхности.

Данный тип основания давно применяется в строительстве, он отлично подходит для возведения лёгких зданий не большой этажности в частном секторе.

Устройство фундамента

Такая конструкция представляет собой лежащую на поверхности грунта ленту.

Данная лента может быть изготовлена различными способами:

  1. Монолитная конструкция. Прямо на поверхности почвы возводится съемная опалубка из обрезного пиломатериала, толщиной не менее 40 миллиметров. Не стоит использовать тонкие доски, они могут не выдержать давление бетона и опалубка разрушится. Внутри опалубки монтируется арматурный каркас. Толщина прутков арматуры не должна быть менее 14 миллиметров. При возведении на грунтах подверженных морозному печению, верхний слой почвы под опалубкой вынимают, и заменяют его не пучинистым материалом. После этого заливают конструкцию товарным бетоном марки не менее М-100.
  2. Сборная конструкция. Для этой цели можно применить блоки фундаментные стеновые, которые монтируются прямо на грунт. Русты между блоками можно использовать для прокладки различных инженерных систем.
  3. Комбинированный вариант. Можно выложить основание из блоков размером 200*200*400. Перед монтажом, целесообразно будет на грунте залить небольшой армированный ростверк толщиной 150-200 миллиметров.
  4. Монолитная плита. На грунте устраивается опалубка в виде коробки под всё здание, насыпается песчаная подушка, арматурный каркас и заливается бетон.

Преимущества

  • Главным преимуществом данного способа является более дешевая стоимость, по сравнению с другими типами оснований.
  • За счёт того, что ростверк не заглубляется в грунт, значительно снижается трудоёмкость возведения такой конструкции.
  • При монтаже не требуются грузоподъёмные строительные механизмы.
  • На ленту не действуют боковые выталкивающие силы почвы.
  • При возведении зданий небольшой этажности появляется приличный запас прочности основания.
  • Быстрота возведения фундаментов по сравнению с заглубленными типами.

Недостатки

  • Главным недостатком считается возможность применения такой технологии только на грунтах, слабо подверженных морозному пучению.
  • Невозможность использования такого типа основания на участках с высоким уровнем грунтовых вод.
    Если эти два условия не соблюдаются, то целесообразно применить один из видов заглубленных фундаментов. Потому что при пучении произойдет неравномерное поднимание почвы, что неизбежно приведет к образованию трещин в основании, или даже разрушению всего строения.
  • Ещё один недостаток заключается в том, что данная конструкция способна нести только легкие строения. При возведении тяжелых зданий фундамент придётся значительно усиливать. Даже усиленный вариант под тяжелым домом лучше не применять на пучинистых почвах.

Незаглублённый ленточный фундамент своими руками

Подготовительные работы

Сначала необходимо выполнить разметку. Для её проведения можно использовать деревянные колышки. Ленту, при таком способе строительства, необходимо устраивать под все части сооружения.

Основные работы

Они в данном случае будут точно такие же, как при устройстве заглубленного фундамента. После разметки, под будущей лентой вынимает грунт глубиной 30 сантиметров, и полностью засыпаем образовавшеюся траншею песком, щебнем или пескогравийной смесью. После этого устраиваем съемную опалубку с внутренней и наружной стороны и жестко скрепляем их между собой.

Следующий этап – это устройство арматурного каркаса. Горизонтальные арматурные прутья должны проходить в верхнем и нижнем поясе монолитной ленты. Бетон хорошо работает на изгиб, но очень плохо на растяжение, и ещё хуже на сжатие, именно поэтому армируются нижний и верхний пояс в монолитном бетоне.

После этого опалубка заливается бетоном. Для получения хорошего качества монолитной ленты, без полых включений, необходимо использовать вибрационную трамбовку. При её отсутствии можно хорошо промесить бетон в опалубке штыковой лопатой.

Советы строителей

  • Дмитрий 47 лет г. Москва. Занимаюсь строительством уже более 20 лет. Много раз применял технологию незаглублённого фундамента в коттеджных поселках. Самое главное, не ленитесь делать песчаную подушку. Она очень важна. При её отсутствии ленту фундаментов весной просто разрывает в нескольких местах.
  • Станислав 23года г. Рязань. Строим дачу. Решили применить незаглублённое основание. Подушку сделал из мелкого щебня, опалубку построил из фанеры толщиной 10 миллиметров. При заливке бетона фанера лопнула, вся конструкция развалилась и всё содержимое вытекло. Пришлось срочно строить бетонные дорожки. Всем рекомендую, берите доску сороковку, а лучше пяти десятку.
  • Игорь 28 лет г. Киров. Для устройства арматурного каркаса не применяйте сварку. Каркас нужно связывать вязальной проволокой. Сварочные стыки в бетоне со временем ржавеют и разрушаются. Для монолитных плит применяйте арматуру диаметром от 16 миллиметров.

При использовании незаглублённых фундаментов следует строго соблюдать технологию строительного производства. Данный тип можно применять при возведении лёгких деревянных, либо блочных малоэтажных построек, на мало пучинистых грунтах.

незаглубленное основание на пучинистых грунтах, своими руками «от А до Я»

Фундамент является главным составляющим любого строения, так как выступает его несущей конструкцией, от которой зависит долговечность и безопасность эксплуатации. В последнее время для строительства каркасных домов, дач и хозяйственных объектов выбирают установку мелкозаглубленного ленточного фундамента.

Он идеально подходит для всех видов грунта, характеризуется высокой прочностью, и работы по его закладке можно легко выполнить своими руками.

Особенности

Мелкозаглубленный ленточный фундамент представляет собой один из современных видов оснований, которые используются при строительстве как одноэтажных, так двухэтажных зданий, выполненных из пеноблока, керамзита и древесины. Согласно предписаниям СНиП такие фундаменты не рекомендуется воздвигать для строений высотой более 2 этажей, которые превышают площадь 100 м2.

Подобные конструкции считаются хорошим вариантом для построек на глине, но во время их проектирования нужно учитывать размеры сооружения. ГОСТ также допускает мелкозаглубленные ленточные фундаменты и для неустойчивого грунта. Благодаря своим конструктивным особенностям они могут двигаться вместе с почвой, защищая здание от возможной усадки и разрушений, в этом им уступает столбчатый фундамент.

Чтобы основание получилось надежным и долговечным, его устанавливают на буронабивных сваях и укладывают монолитные железобетонные плиты, которые углубляют в почву на 40-60 см. Вначале участок тщательно выравнивают, затем по всему периметру выкладывают опалубку, дно засыпают песком и кладут арматуру. Для такого фундамента, как правило, делается монолитная плита толщиной от 15 до 35 см, ее размеры зависят от габаритов будущего строения.

Кроме этого, мелкозаглубленный ленточный фундамент имеет некоторые особенности, которые нужно учитывать при его строительстве:

  • основание зарывается не глубже 40 см, и его ширина делается на 10 см больше толщины стен;
  • на пучинистой почве следует обязательно создавать монолитные железобетонные конструкции, которые помогут уменьшить нагрузку сверху и уравновесить силы пучения снизу;
  • закладку стоит осуществлять на хорошо подготовленном и предварительно уплотненном грунте;
  • при высоком уровне грунтовых вод необходимо предусмотреть укладку качественной гидроизоляции и монтаж системы водоотвода;
  • мелкозаглубленный фундамент требует утепления сверху, так как слой теплоизоляции защитит основание от температурных перепадов и послужит отличным источником тепла.

Плюсы и минусы

На сегодняшний день при строительстве зданий можно выбирать любой вид основания, но особой популярностью у застройщиков пользуется незаглубленный ленточный фундамент, так как считается самым надежным и имеет положительные отзывы при эксплуатации сооружений на пучинистых грунтах и на глине. Его также часто устанавливают на участке с уклоном, где заглубленный вариант конструкции выполнить невозможно. Главными преимуществами такого основания считаются несколько характеристик.

  • Простота устройства. Обладая даже минимальными навыками, конструкцию вполне реально заложить своими руками без привлечения подъемных механизмов и специальной техники. Ее возведение, как правило, занимает несколько дней.
  • Долговечность. Соблюдая все технологии и нормы строительства, фундамент прослужит более 100 лет. При этом особое внимание нужно уделять выбору марки бетона и арматуры.
  • Возможность проектировать дома с цокольным этажом и подвалом. При такой планировке железобетонная лента послужит одновременно несущей конструкцией и стенами для подвала.
  • Минимальные затраты на строительный материал. Для работ понадобится только арматура, бетон и готовые щиты из дерева для изготовления опалубки.

Что же касается недостатков, то к ним можно отнести некоторые особенности.

  • Трудоемкость. Для строительства необходимо предварительно выполнить земляные работы, потом изготовить армированную сетку и все залить бетоном. Поэтому, чтобы ускорить процесс установки, желательно воспользоваться помощью мастеров, но это повлечет дополнительные расходы.
  • Простой в строительстве. В том случае, когда закладка осуществляется зимой, бетон приобретает свою прочность позже, спустя 28 дней. А это означает, что придется месяц ждать, так как основание нельзя будет нагружать.
  • Отсутствие возможности сооружать высокие и большие здания. Не подходит такой фундамент и для домов, строительство которых планируется из тяжелого материала.
  • Необходимость дополнительной укладки гидроизоляции.

Расчет

Перед тем как заняться закладкой фундамента, необходимо выполнить проектирование и сделать точные расчеты. Сложность проведения расчетов для мелкозаглубленного ленточного основания заключается в определении гидрогеологических характеристик почвы на участке. Такие исследования являются обязательными, так как от них будет зависеть не только глубина заложения фундамента, но и определится высота и ширина плит.

Кроме этого, чтоб сделать правильные расчеты, необходимо знать основные показатели.

  • Материал, из которого планируется строительство здания. Ленточный фундамент подходит как для дома из газобетона, так и для построек из пеноблоков или бруса, но будет отличаться своим устройством. Это обусловлено разным весом конструкции и ее нагрузкой на основание.
  • Размеры и площадь подошвы. Будущая основа должна полностью соответствовать размерам гидроизоляционного материала.
  • Площадь наружной и боковой поверхности.
  • Размеры диаметра продольной арматуры.
  • Марка и объем бетонного раствора. Масса бетона будет зависеть от средней плотности раствора.

Для того чтобы рассчитать глубину закладки, нужно в первую очередь определить несущую способность почвы на строительном участке и параметры подошвы ленты, которая может быть монолитной или состоять из блоков. Затем следует просчитать общую нагрузку на фундамент, учитывая вес потолочных перекрытий, дверных конструкций и отделочного материала.

Важно также исследовать глубину промерзания грунта. Если он составляет от 1 до 1.5 м, то закладку осуществляют на глубине не менее 0.75 м, при промерзании на более 2.5 м, основание зарывают на глубину, превышающую 1 м.

Материалы

Установка основания под постройку предусматривает использование качественных строительных материалов, не является исключением этого и мелкозаглубленный ленточный фундамент. Его возводят из железобетонного каркаса на песчаной подушке, при этом выкладка может быть как монолитной, так и состоять из блоков.

Для армирования основания применяют стальные прутья, которые в зависимости от своих характеристик делятся на классы А-I, А-II, А-III. Помимо прутьев, в толщину бетона также закладывают арматурные каркасы, стержни и сетки. Сетка и каркас представляет собой конструкцию, изготовленную из поперечных и продольных стержней, которые крепятся между собой.

Схему армирования выбирают в соответствии с особенностями проектирования, и она зависит от нагрузок на фундамент. Для установки мелкозаглубленного основания хорошо подходят стальные прутья диаметром от 10 до 16 мм, они отлично выдерживают нагрузки и растягиваются. Поперечное армирование, как правило, выполняют с помощью гладкой проволоки диаметром 4-5 мм.

В качестве вспомогательного материала также используется и вязальная проволока, ею фиксируют стержни при изготовлении сетки и каркаса.

Чтобы увеличить срок эксплуатации фундамента, все элементы арматуры необходимо защищать от воздействия внешних факторов, для этого между краями стержней и бетоном оставляют промежуток в 30 мм.

Помимо защитного слоя, арматуру дополнительно подкладывают на опоры, поэтому для строительства могут пригодиться как специальные подставки, продаваемые в магазинах, так и куски стали или обрезки металла. Во время закладки основания предусмотрено изготовление опалубки, ее можно приобрести как в готовом виде, так и самостоятельно сбить из деревянных досок.

Для засыпки воздушной подушки применяют песок средней крупности, а заливку выполняют бетонным раствором разных марок. При этом бетонирование лучше всего выполнять раствором высокого класса, марки М100 и выше.

Этапы устройства

Технология установка мелкозаглубленного фундамента не представляет особой сложности, поэтому все работы вполне реально выполнить своими руками. Перед началом закладки основания нужно составить проект, а также план действий, в которых прописать все мероприятия «от А до Я». Чтобы фундамент надежно прослужил не один десяток лет, важно обратить внимание на такие моменты, как утепление, гидроизоляция и частота крепления арматуры.

Лучше всего, если фундамент будет монолитный.

Важно также предварительно сделать геодезическую оценку грунта, которая позволит определить уровень грунтовых вод, состав почвы и глубину промерзания. От этих параметров будет зависеть выбор типа основания и глубина его закладки. В том случае, если планируется бюджетный вариант строительства, то достаточно просто пробурить несколько шурфов в разных местах участка и самостоятельно изучить грунт.

Почва, в которой имеется примесь глины, легко скатается в шарик, если же при формировании он даст трещины, то грунт состоит из суглинка. Песчаную почву не получится скатать в шарик, так как она будет рассыпаться в руках.

После того как определен состав грунта, можно приступать к возведению фундамента. Как правило, пошаговая инструкция предусматривает выполнение следующих этапов:

  • расчет сечения арматуры, ширины ленты и составление схемы армирования;
  • изготовление котлована для цокольного этажа или траншеи для построек без подвала;
  • укладка дренажной системы и теплоизоляции;
  • монтаж опалубка и крепление арматуры;
  • заливка бетонным раствором и установка гидроизоляции после распалубки.

Завершением закладки фундамента считается утепление отмостки, для этого ее облицовывают специальным материалом, устойчивым к влаге. Если все пункты инструкции выполнены правильно, с соблюдением технологий и норм строительства, то полученный мелкозаглубленный ленточный фундамент станет не только надежной основой для строения, но и прослужит долгий срок, защищая конструкция от внешнего воздействия.

Земляные работы

Строительство фундамента следует начинать с предварительной подготовки земельного участка, его тщательно очищают от мусора, растений и деревьев, снимают плодородный слой грунта. Затем делается разметка и все замеры, указанные в проекте здания, переносятся на рабочую площадку. Для этого используют колышки и веревку. Прежде всего отмечают фасадные стены строения, потом перпендикулярно к ним размещают две другие стены.

На данном этапе важно контролировать ровность диагоналей, по окончании разметки получается прямоугольник, сравнивающий все диагонали.

По углам будущей конструкции забивают маячки, соблюдая между ними расстояние в 1 м. Следующим шагом будет установка деревянной отмостки, на которую натянутся веревки. Некоторые мастера просто наносят размеры фундамента на землю с помощью известкового раствора. Затем роется траншея, ее глубина должна соответствовать толщине песчаной подушки и ленты.

Так как обычно толщина песчаной подушки не превышает 20 см, для мелкозаглубленного фундамента делается траншея шириной 0. 6-0.8 м и глубиной 0.5 м.

В том случае, если проектом предусмотрено строительство тяжелых конструкций с лестницами, крыльцом и печью, то рекомендуется рыть котлован. Для изготовления подушки толщиной от 30 до 50 см используют щебень и песок, самым распространенным вариантом считается подушка, состоящая из двух слоев: 20 см песка и 20 см щебня. Для пылевого грунта необходимо дополнительно в траншею подложить геотекстиль.

Подушку засыпают послойно: в первую очередь равномерно распределяются слой песка, хорошо его трамбуют, смачивают водой, затем насыпают и утрамбовывают гравий. Подушка должна быть размещена строго по горизонтали и сверху покрыта гидроизоляцией в виде рубероида.

Опалубка

Не менее важным моментом при закладке фундамента является и сборка опалубки. Чтобы ее изготовить, применяют такие щитовые материалы, как листы ОСП, фанера или доски толщиной не менее 5 см. При этом доски следует сбивать в щиты. Опалубку необходимо рассчитать таким образом, чтобы она получилась на несколько сантиметров выше будущего уровня бетона. Что же касается высоты ленты, то ее делают равной или меньшей глубины фундамента, как правило, она составляет 4 ширины ленты.

Подготовленные щиты крепят между собой с помощью гвоздей или саморезов, после чего дополнительно подпирают колышками. Стоит обращать внимание на то, чтобы все крепежные элементы не торчали и выходили внутрь опалубки. Если это проигнорировать, то они после заливки окажутся в бетоне и могут спровоцировать появление трещин или сколов.

Опалубку мелкозаглубленного ленточного фундамента также дополнительно укрепляют подкосами, изготовленными из бруса сечением 5 см, такие подпоры размещают внешне на расстоянии 0.5 м.

Помимо этого, в опалубке нужно заранее подготовить отверстия для коммуникаций и вставить трубы. Внутреннюю часть конструкции покрывают полиэтиленом, он усилит гидроизоляцию и уменьшить сцепление с бетоном.

Допускается также применение несъемного вида опалубки, изготовленной из экструдированного пенополистирола.

Армирование

Устройство данного типа фундамента включает в себя обязательное армирование. Арматуру можно как вязать проволокой, так и применять сварку, но для соединения металлических прутьев последний вариант не рекомендуется, так как со временем на местах крепления появится коррозия. Для монтажа каркаса требуется минимальное количество прутьев, не менее 4 штук.

В качестве продольной арматуры нужно использовать материал с ребристым сечением класса AII или AIII. При этом чем длиннее будут прутья, тем лучше получится каркас, так как соединения уменьшают прочность конструкции.

Поперечные части каркаса собираются из гладкой и более тонкой арматуры диаметром от 6 до 8 мм. Для установки мелкозаглубленного основания будет достаточным два армирующих пояса, состоящих всего из 4 продольных прутьев. Важно, чтобы края арматуры отходили от фундамента на 5 см, и между вертикальными креплениями шаг составлял не менее 30-40 см.

Ответственным моментом в работе является изготовление углов каркаса: прутья нужно согнуть таким образом, чтобы заход на другую стену составлял не менее 40 мм от диаметра прутьев. При этом расстояние между углами, образованное вертикальными перемычками, должно быть в два раза меньше расстояния в стене.

Заливка

Завершением работ при установке фундамента является заливка бетонным раствором. Специалисты рекомендуют для этого применять заводской бетон марки не ниже М250. Если же раствор будет изготовляться самостоятельно, то следует предварительно подготовить бетономешалку, так как вручную это сделать будет сложно. Основание нужно заливать раствором сразу, для этого его равномерно распределяют по всей поверхности и утрамбовывают. Каждый слой заливки следует тщательно выравнивать по отметке, нанесенной на опалубку.

Опытные мастера, сделавшие не одну сотню фундаментов, советуют по окончании заливки посыпать бетон сухим цементом, это улучшит его качество и верхний слой быстрее схватится.

На полное застывание основания, как правило, отводят один месяц, после чего можно продолжать строительные работы.

Основные ошибки

Так как фундамент является главным составляющим любой конструкции, то его закладку нужно выполнять правильно, особенно это касается мелкозаглубленного ленточного основания, которое устанавливают на сыпучих почвах и глинистых грунтах. Любая допущенная ошибка при его строительстве может свести к нулю все строительные работы. При самостоятельном изготовлении фундамента неопытные мастера допускают несколько распространенных ошибок.

  • Начинают строительство без расчетов основных размеров и нагрузки на фундамент.
  • Заливают основание сразу в землю, не выполняя обсыпку и изготовление песчаной подушки. В результате этого в зимнее время года почва будет примерзать к бетону, тащить и подымать кверху ленту, вследствие чего фундамент начнет пучиться под воздействием силы мороза, и пол цокольного этажа даст трещины. Особенно это касается тех случаев, когда нет утепления.
  • Выбирают число стержней и диаметр арматуры на свое усмотрение. Это недопустимо, так как армирование фундамента будет неправильным.
  • Осуществляют строительство не в один сезон. Весь цикл работ следует распределить так, чтобы закладка основания, выкладка стен и утепление отмостки завершились до наступления холодов.

Кроме этого, большой ошибкой считается защита бетонного основания пленкой. Не закрывайте его. Залитый раствор должен иметь доступ к проветриванию.

О том, как сделать мелкозаглубленный ленточный фундамент своими руками, смотрите в следующем видео.

Незаглубленный фундамент на песчаной подушке

Незаглубленный фундамент — особенности его конструкции.

Незаглубленный фундамент.

Схема строения незаглубленного (мелкозаглубленного) фундамента.

На данный момент самые распространенные и популярные фундаменты – это ленточные, столбчатые, столбчатые с армированием, плитные. Ленточный фундамент можно встретить при строительстве больших и малых частных домов, промышленных и административных объектов. Также он популярный по другой причине – сделать его можно своими руками без использования механизированной техники.

Особенность такого фундамента в том, что он строго повторяет контуры всех несущих стен, поэтому масса конструкции равномерно распределяется по всей площади основания. Незаглубленный фундамент можно сделать с бетонных или железобетонных блоков, бутового камня, реже кирпичной кладки.

Где можно встретить ленточные фундаменты, дренаж при строительстве.

Он используется при сооружении домов всех типов и высотности. Монолитный фундамент – это одна с немногих конструкций, способна выдержать массу бетонных и кирпичных несущих стен, но закладывать его нужно значительно ниже глубины промерзания грунта.

Также он используется в плотных и пучинистых грунтах с высокой влажностью или наличием подземных грунтовых вод. Для долговечной службы и для препятствования проникновения воды внутрь конструкций, в частности в подвал, используется также дренаж.

Сделать его своими руками не составит труда, но нужно знать и понимать технологию и правила строительства дренажной системы, особенно при строительстве на пучинистых грунтах.

Также ленточный фундамент необходимо использовать при строительстве домов на склонах, где есть боковое давление грунта и возможно смещение рыхлых пород.

Наиболее эффективный способ нейтрализовать побочные эффекты от воздействия грунта – это использовать монолитные бетонные конструкции, жестко соединенные между собой арматурой и бетонным раствором.

Такой фундамент – это оптимальное и, пожалуй, единственно правильное решение при строительстве тяжелых каменных и бетонных домов на слабых грунтах. Также это единственный тип фундамента, который используется при обустройстве подвалов и цокольных этажей, расположенных ниже уровня поверхности грунта.

Есть два ключевых вида ленточных фундаментов:

Виды ленточных фундаментов.

Разновидности ленточных фундаментов, включая песчаную подушку.

  • Незаглубленный фундамент. Он используется при строительстве частных домов с высотой в несколько этажей.
  • Заглубленный фундамент с глубиной залегания до 1,5 метра. Эта конструкция незаменима при возведении больших и массивных зданий, а также высотных конструкций.

Ленточный фундамент практически всегда используется на песчаных и глинистых пучинистых почвах, которые подвержены сезонным смещениям. Если его использовать на грунтах, насыщенных водой, тогда максимально допустимая высота здания не должна превышать несколько этажей, а конструкция должна быть рамного типа с жесткими соединениями всех несущих блоков.

О незаглубленном фундаменте: виды и особенности.

Учитывая, что используется он на пучинистых почвах, под каждый конкретный грунт его нужно подбирать индивидуально.

Ведь тут учитывается сезонная деформация и расширение почвы через промерзание, насыщенность водой при летних ливнях, а также степень поглощения воды.

И также стоит учитывать, что многие начинающие строители не имеют много денег для использования механизированной техники, поэтому они желают его построить своими руками.

Монолитный ростверк своими руками.

Это конструкция ленточного типа, сводится на поверхности грунта, под нижней кромкой фундамента предусматривается дренаж, а в конструкции предусматривается обязательное армирование. На ростверк не действует горизонтальное сезонное движение грунта, только вертикальное.

За счет массы конструкции, небольшие вертикальные подвижки грунта полностью компенсируются, а армирование равномерно распространяет нагрузки по всей площади.

Ленточный ростверк лежит на песчаной подушке, которую не составит труда смастерить своими руками. Можно использовать и другой тип подушки, но материал не должен иметь высокую степень пучинистости и подверженности климатическому воздействию. Размеры конструкции подбираются под конкретные здания, пользуется популярностью при строительстве небольших домов, бань, гаражей и прочих строений.

Схема расположения монолитного ростверка.

Монолитный ростверк на песчаной подушке (подсыпке) — спецификация к схеме расположения элементов монолитного ростверка.

Схема монолитного ростверка.

Расположение элементов монолитного ростверка.

Ленточная сборная монолитная конструкция серии 20.

Глубина закладывания такого фундамента составляет до 40 см, бетонные блоки ложатся на песчаную или иную подушку. При строительстве используется бетонный раствор, который заливают на глубину до 20 см, также тут используется армированная лента для увеличения жесткости конструкции. Армирование используется в тех случаях, когда строительство проводится на пучинистых грунтах с возможностью вертикального и горизонтального смещения.

Чтобы устранить попадание воды с грунтовых или дождевых систем, рекомендуется выполнить трубный дренаж на уровне 40 см и ниже.

Надземная часть формируется с бетонных блоков, которые имеют размеры 20×20х40 см. Таким образом, создание такого фундамента условно делится на две части: монолитную и блочную.

Монолитно-ленточная основа серии 20 отличается от сборной конструкции способом выполнения. Тут также используется дренаж ниже уровня основания, он используется на пучинистых грунтах, но тут сначала прокладывается армированная лента, а уже потом происходит заливка бетоном. Его можно соорудить своими руками, стоимость конструкции относительно недорогая, долговечность и отсутствие влаги обеспечивается дренажной системой.

Незаглубленный фундамент этого типа имеет жесткую горизонтальную железобетонную раму, которая гасит неравномерную деформацию грунта. Такой тип монолитного фундамента часто используют при строительстве одноэтажных зданий с натурального бруса с верандами и террасами. Дренаж делать обязательно, если грунт насыщен водой или поблизости есть искусственный или природный водоем выше уровня фундамента сооружения.

Ленточная конструкция серии 60.

Монолитный фундамент.

Устройство монолитного железобетонного ленточного фундамента по этапам.

Такой тип фундамента закладывается на глубину до 60 см, имеет различные размеры блочной конструкции. Тут также используется песчаная подушка и дренаж, траншея заливается на глубину 60 см бетоном и дополнительно равномерно укладывается армированная лента.

Траншею можно сделать механизированным способом, а заливку своими руками. Только нужно помнить о больших объемах бетона и равномерной заливке конструкции. Подземная часть отличается большой массивностью и жесткостью, поэтому идеально подходит для пучинистых рыхлых грунтов с большой глубиной промерзания.

Но, чем глубже заложен фундамент, тем важнее сделать качественную гидроизоляцию основания, вплоть до секционного трубного дренажа с решетками и фильтрами. Популярность такого основания в том, что сделать его своими руками можно любых размеров, а используется он больше при строительстве частных домов высотой до 2-3 этажей, где используются легкие строительные материалы.

Монолитный ленточный фундамент серии 80.

Он также используется на пучинистых грунтах, глубина монолитной части 80 см. тут также используется бетонное армированное основание, только такой тип фундамента рекомендуется использовать в грунтах с высокой влажностью, ведь дренаж тут обязателен. Своими руками сделать его довольно тяжело, ведь нужно выкопать глубокую траншею, использовать огромное количество бетона и арматуры.

Но монолитное основание стойкое к любым сезонным климатическим изменениям, его легко гидроизолировать, он стойкий также к вертикальным смещениям грунтов. Это идеальное решение при возведении зданий на пучинистых грунтах с высокой глубиной промерзания.

Монолитный усиленный ленточный фундамент своими руками.

Этот тип фундамента отличается высокой прочностью через использование армированной конструкции по всей высоте бетонной ленты. Также он имеет большую площадь подошвы, рассчитан на огромные вертикальные и горизонтальные нагрузки со стороны грунта и самой конструкции сооружения. Сделать его своими руками очень сложно, тут используется различная механизированная техника. Металлический каркас ленточного фундамента состоит с 6-8 ниток, соединенных между собой методом сварки.

Также можно использовать каркасный тип армирования. Это основание действует по принципу плавающей плиты, поэтому популярный в сейсмоактивных районах. Используется для строительства сооружений на сложных с точки зрения смещения грунтах: глинистых, песчаных, рыхлых и пористых.

Ленточный незаглубленный фундамент своими руками.

Незаглубленный фундамент на песчаной подушке.

Отличительной особенностью ленточного незаглубленного фундамента в том, что он сооружается на грунте без заглубления, в отличие от других видов. Такой тип фундамента подходит исключительно для небольших легких деревянных строений. Хотя его и применяют для постройки домов для постоянного места жительства, но все же, в виду ряда ограничений для его использования, в основном на нем возводят нежилые постройки, такие как хозблоки например.

О том, как залить фундамент другого типа, вы можете прочитать в одной из моих статей, сегодня же поговорим конкретно о незаглубленном фундаменте.

Лента незаглубленного фундамента устраивается на «не плывучих» грунтах, на песчаную подушку толщиной 20-40 см. желательно под всеми стенами, крыльцом, верандой и другими пристройками к строению.

В прочности ленточный незаглубленный фундамент сильно уступает другим ленточным видам фундамента, поэтому использовать ее для стен длинной более 5-7 метров крайне нежелательно. Если стена дома, например, будет более 7 метров, то не исключено, что такая лента не выдержит неравномерной усадки и рано или поздно ее разорвет.

Во-первых, это происходит из-за нехватки жесткости ленты, вот например, возьмем мелкозаглубленный фундамент, у него в среднем ширина ленты 40см, глубина заложения – 40-60см, выступающая над землей часть (цоколь) – 30-40см. Итого мы получаем размеры такой ленты 40 на 80-100 см. В нашем же случае высота ленты в среднем будет около 60см при ширине 30-40см. как видно, жесткость такой ленты будет меньше. Единственным положительным качеством перед ленточным мелкозаглубленным фундаментом является то, что сила пучения на боковые стенки незаглубленной ленты не действует, а песчаная или песчано-гравийная подушка сводит к минимуму действие сил пучения на подошву.

Ленточный незаглубленный фундамент на песчаной подушке.

Подготовка к заливке ленточного незаглубленного фундамента своими руками.

На данном этапе строительства все очень просто, после разметки выкапываем траншею под всеми будущими стенами дома шириной, равной ширине нашего фундамента. Затем необходимо заместить выкопанный грунт песком, либо песчано-гравийной смесью. Другими словами, необходимо выкопанную траншею полностью засыпать песком или ПГС с обязательной утрамбовкой.

После того как подушка утрамбована, необходимо соорудить опалубку для последующей заливки.

Сооружать опалубку необходимо сразу на всю высоту заливки бетона, так как лента обязана быть монолитной. Ленточный незаглубленный фундамент не терпит холодных швов, и каждый такой шов снижает и так не высокую его прочность.

Сооружение опалубки для незаглубленного фундамента практически ни чем не отличается от ее сооружения для других видов ленточного фундамента. Стены опалубки необходимо жестко скрепить между собой, для того чтобы опалубку не раздуло при заливке или вибрировании. С особой осторожностью надо подойти к укреплению углов, так как здесь скапливается максимальное давление на опалубку.

Армирование незаглубленного фундамента своими руками.

Армирование ленточного незаглубленного фундамента.

После сооружения опалубки необходимо создать каркас из арматуры, но перед этим рекомендую правильно рассчитать арматуру для фундамента.

Арматуру желательно использовать диаметром не менее 14мм, что бы усилить прочность на разрыв и излом. Минимальное безопасное расстояние от прута арматуры до стенки опалубки должно быть 5-7см. примерно такое же минимальное расстояние должно быть до арматуры от «пола» опалубки и от верхнего уровня заливки бетона.

Арматурный каркас с шагом 70-80см в местах стыковки арматуры должен быть связан вязальной проволокой. Сварной шов не желателен, так как он снижает прочность арматурного прута в местах сварки.

Думаю, что стоит сказать о том, что арматурные пруты не должны провисать, а сам каркас должен быть устойчив к напору бетона из миксера или из бетономешалки, смотря каким способом будете заливать.

Заливка ленточного незаглубленного фундамента своими руками.

Итак, опалубка сооружена, арматурный каркас внутри нее связан. Теперь необходимо определиться с высотой ленты. Если у вас высота ленты равна высоте опалубки, то здесь мудрить ничего не надо, но если это не так, то для того, чтобы верх ленты был более или менее по уровню необходимо на углах поставить с помощью нивелира, либо гидроуровня отметки. После чего хотя бы натянуть веревку между отметками.

Теперь заказываем бетон и начинаем заливать. Заливать необходимо в разные места опалубки при возможности, а не пытаться из одного угла «протянуть» по всему периметру.

Бетон необходимо выровнять по уровню опалубки или ваших меток и провибрировать вибратором. Если достать вибратор нет возможности, можно попробовать выгнать воздух «дедовским» методом, постукивая (без фанатизма) по опалубке молотком по всему периметру. После нескольких легких ударов вы заметите, как бетон начнет усаживаться на свое место (поверхность начинает выдавливать пузыри воздуха).

Если все же Вы заливаете бетон своими руками, с помощью бетономешалки, необходимо строго соблюдать состав и пропорции бетона для фундамента. и только тогда у вас получиться прочная и надежная опора для всего дома.

Особенности ленточного незаглубленного фундамента.

При строительстве дома на пучинистом грунте лучше использовать ленточный незаглубленный фундамент. Конечно, в этом случае дом должен быть малоэтажным и из максимально легких материалов. Если дом будет стоять на скальном грунте, с применением незаглубленного ленточного фундамента можно возводить кирпичные и каменные дома.

Ленточный незаглубленный фундамент имеет несколько вариаций: в виде решетки, монолитной плиты и столбчатый.

Незаглубленный ленточный фундамент.

Незаглубленный ленточный идеально подходит при строительстве на пучинистом грунте малоэтажного дома из легких материалов.

Разберем все виды, для каких строений его можно использовать и как заливать его своими руками без помощи специалистов.

Столбчатый вид.

Столбчатый вид незаглубленного фундамента используется в основном для небольших щитовых или деревянных домов, хозяйственных построек и бань, которые строятся на слабопучинистых грунтах. Столбчатый с использованием коротких опор, расположенных на расстоянии 2 – 3 метра, применяется довольно часто. Иногда строительные компании, занимающиеся постройкой деревянных домов, облегчают себе жизнь, обходя проблемы, связанные с заливкой, и кладут фундаментные блоки, на которых впоследствии возводят дом.

Поэтому, научившись своими руками заливать ленточный фундамент, можно избежать некачественных работ строителей.

Схема незаглубленного ленточного фундамента.

Схема незаглубленного ленточного фундамента.

  1. Чтобы снизить пучение грунта и его негативное влияние на дом нужно заменить пучинистый грунт на песчаную подушку.
  2. Материалом для опор могут служить как стеновые, так и блоки.
  3. Опоры могут быть в виде кирпичной кладки либо изготовленные из бетона. Стоит запомнить, что нельзя использовать в фундаменте силикатные кирпичи или керамические с низкой степенью морозостойкости.
  4. Если грунт скальный, то опоры могут устанавливаться прямо на жесткие и максимально устойчивые его фрагменты, но для начала стоит удалить слабые составляющие. Также в качестве опоры можно использовать бут и пескоцементный раствор, которые обеспечат монолитность самих опор и основания.
  5. В некоторых случаях можно использовать деревянные опоры. Для этого берут комлевую часть дубовых либо сосновых бревен, диаметр которых 25-30 см. Чтобы повысить устойчивость такой опоры, нужно под бревна вырыть яму, залить ее бетоном слоем в 15 см и него погрузить саму опору.

Конечно, деревянная опора имеет серьезный недостаток – недолговечность. Срок ее эксплуатации не более 12 лет. Но можно повысить время ее службы, для этого древесину обугливают на небольшом огне, а далее пропитывают дегтем либо отработанными маслами.

Инструменты для работы.

Устройство ленточного фундамента.

Что касается необходимых инструментов, то это:

  • уровень;
  • строительная нить;
  • лопата;
  • перфоратор;
  • молоток;
  • строительная тачка;
  • рулетка;
  • бетоносмеситель.

Рекомендации и нюансы.

Создавая фундаментные опоры, нужно не забывать про гидроизолирующие мероприятия, которые защитят строение от грунтовых вод. Вода очень быстро поднимается по структуре дерева, бетона, создавая очаги гниения и плесени.

Гидроизоляция ленточного незаглубленного фундамента.

Гидроизоляция – обязательное условие постройки ленточного фундамента.

  1. Гидроизолирующее покрытие (им может быть битумная мастика, рубероид, стеклоизол и т. д.) на стыке дома и фундамента должно быть обязательно.
  2. При использовании керамзитобетонных блоков, слабых по морозостойкости, снаружи их следует обработать битумной мастикой. Это позволит избежать увлажнения блока и поможет высушить его, если влаги не удалось избежать.
  3. Если вы делаете опору для дома своими руками, то следует знать, что большое расстояние между опорами (более 2,5 метра) приведет к большой нагрузке на каждую из них. Это прямой путь к разрушению древесной структуры. Поэтому нижний венец дома лучше сделать из бруса или бревна с большим поперечным сечением износостойких пород дерева (лиственница или дуб).
  4. Планируя создание ленточного незаглубленного фундамента, нужно учесть конструкцию забирки, которая будет закрывать подпольное пространство. Нижняя часть дома подвергается большой влажности, поэтому выполнение забирки должно осуществляться из влагостойких материалов. Металлические либо асбоцементные листы, морозостойкий пластик, декоративные панели для фасадов, закрепленные к стене или же к венцу дома, – самые подходящие варианты.
  5. Длина опор определяет, насколько высоким будет венец дома. Если сделать столбы короткими, то венцы и нижняя часть дома будут гнить, что приведет постройку к аварийному состоянию. Максимально высокая опора позволит создать наиболее комфортные условия для деревянной конструкции, но в этом случае возникает несколько проблем, связанных с пучинистыми явлениями грунта.
  6. Если грунт под строящимся домом пучинистый, а подпол утеплен, то вокруг дома образуются незамерзшие отверстия грунта. При замерзании пучинистый грунт будет увеличиваться в объемах.
  7. На таком грунте может произойти горизонтальное смещение до 15 см. Движение грунта может опрокинуть как высокие столбы, так и армированные ленты незаглубленного фундамента. Чтобы исключить возможность опрокидывания опорных столбов, лучше сделать песчаную подушку, которая нейтрализует смещение грунта рядом с опорами. Последние же должны быть максимально устойчивыми, не следует их делать очень высокими.
  8. Есть еще одно мероприятие, позволяющее мерзлому грунту не менять резко глубину рядом с опорами. Для этого на зиму нужно закрывать продухи в цокольной части постройки, в этом случае продольное пространство не будет сильно промерзать. Также в зимнее время не стоит убирать снег до самой земли рядом с домом.

Процессы, происходящие в пучинистом грунте, не только «раскачивают» опоры, но и неравномерно поднимают и опускают их, напрягая при этом конструкцию дома. В деревянных домах это приводит к перекосам оконных рам, дверных косяков, проблемам с крышей. В каменных или кирпичных домах появляются трещины в стенах, которые ни один ремонт не возьмет. Что можно посоветовать в данном случае? Самое главное – тщательное утепление полов, тогда грунт, находящийся непосредственно под домом, будет промерзать в равной степени с землей вокруг дома. Это максимально подавит пучинистые явления. Стоит свести к минимуму и возможность увлажнения грунта рядом с домом, для этого нужно организовать водоотвод с крыши и обустроить снегозадержание.

Монолитная плита.

Незаглубленная монолитная плита используется в качестве фундамента при строительстве небольших зданий на сильнопучинистых и слабопросадочных грунтах. Данный фундамент целесообразнее использовать для легких построек, которые не будут создавать большого давления на плиты, либо для каменных конструкций, в этом случае стены усилят изгибную жесткость плиты. Собираясь класть монолитные плиты своими руками, стоит отталкиваться от вида грунта. Фундамент, уложенный на пучинистый грунт, будет плавать (подниматься, опускаться) при смене климатических условий.

Незаглубленная плита фундамент на песчаной подушке.

Чтобы этого не произошло, плита должна быть максимально жесткой на изгиб, также иметь хорошую строительную толщину и армирование.

  1. Самый распространенный вид незаглубленного фундамента – это тот, при котором между плитой и грунтом укладывается слой утеплителя (например, пенополистирол толщиной 15 см). Это позволяет уменьшить потери тепла через полы и исключить провалы грунта, связанные с разной температурой под домом и вокруг него.
  2. Делая такой вид ленточного незаглубленного фундамента своими руками, стоит помнить, что утеплитель нужно укладывать на слой из крупнозернистого песка, толщина которого должна быть не менее 30 см.

Плюсы и минусы ленточного незаглубленного основания.

Плюсы незаглубленного ленточного:

  1. Ленточный незаглубленного типа – экономичное решение. По сравнению с заглубленным видом основания он в 2 раза дешевле.
  2. Возможность создания фундамента своими руками благодаря меньшему фронту работ.
  3. Незаглубленный фундамент позволяет сделать под домом небольшой подвал, к тому же пучинистые явления грунта в данном случае малозаметны.
  1. Данный вид хорош лишь при заложении его на слабовспучиваемых грунтах и при условии, что уровень грунтовых вод максимально низкий. В остальных случаях лучше применять свайный фундамент.
  2. Ленточный может треснуть, если возвести его на нестойком или на неравномерно поднимающемся зимой грунте.
  3. На таком фундаменте можно строить лишь легкие по конструкции дома. Двухэтажные кирпичные дома можно ставить лишь на непучинистом грунте.

Чтобы сделать данный вид своими руками, особых навыков не требуется. Главное, чтобы возводимая конструкция и тип грунта подходили для этого фундамента.



Рекомендация: Это всего лишь обзорная статья, из нее узнаете общие понятия о незаглубленном фундаменте на песчаной подушке. В реальности, чтобы не потерять свои деньги и не показаться в глазах окружающих людей неразумным застройщиком или строителем, рекомендую тщательнейшим образом произвести все расчеты конкретно для вашего случая, и только потом принимать хоть какие нибудь решения. А лучше обратитесь к профессионалам.

пошаговая инструкция по монтажу на пучинистых грунтах

Строительство любого здания или сооружения начинается с фундамента.

Он обеспечивает прочную и надежную опору, принимает на себя вес постройки и передает его на подстилающие слои грунта.

Одним из наиболее эффективных и долговечных вариантов конструкции основания считается ленточный фундамент, наиболее изученный и отработанный на практике.

Существует масса разновидностей, отличающихся и наличием дополнительных элементов.

Рассмотрим незаглубленный ленточный фундамент, один из наиболее редких и удачных вариантов реализации этого типа основания.

Содержание статьи

Что такое незаглубленный ленточный фундамент

Незаглубленный ленточный фундамент (НЗЛФ) представляет собой бетонную или сборную полосу, расположенную под внешними и внутренними несущими стенами дома. В отличие от обычных вариантов, лента не погружается в грунт, а располагается на дневной поверхности.

Такой вариант вполне допускается СНиП, если условия на участке обеспечивают отсутствие нагрузок пучения. Технология строительства такого основания схожа с традиционной, но объем земляных работ значительно снижен или вовсе отсутствует.

Существует два варианта конструкции НЗЛФ:

  • Монолитный пояс.
  • Традиционная лента.

Конструкция обоих видов схожа, отличием является форма сечения лента. У монолитного пояса ширина превышает высоту, а у обычной ленты преобладает высота. Выбор того или иного варианты обусловлен типом грунта и его особенностями.

У монолитного пояса удельное давление ниже, что снижает риск возникновения просадок основания на рыхлом грунте. Традиционная лента устанавливается на прочных и сухих грунтах, что должно быть подтверждено анализом гидрогеологической обстановки на участке.

Достоинства и недостатки

К достоинствам НЗЛФ принято относить:

  • Простота и экономичность строительства.
  • Отсутствие или относительно малый объем земляных работ.
  • Прочность, надежность, способность полноценного выполнения функционала.
  • Отсутствие нагрузок пучения, направленных на боковые поверхности ленты.
  • Стоимость строительства ниже, чем при использовании других вариантов.

Существуют и недостатки:

  • Необходимость тщательного анализа состава грунта.
  • Требуется точный , учитывающий все особенности участка и климатические условия в регионе.
  • Существует зависимость от количества осадков и прочих атмосферных проявлений.
  • Допустимые условия встречаются довольно редко, что вынуждает применять методику преимущественно для нежилых построек хозяйственного или вспомогательного назначения.

ОБРАТИТЕ ВНИМАНИЕ!

Все недостатки в той или иной степени присущи большинству типов фундамента, поэтому их можно считать особенностями конструкции.

Устройство

Незаглубленный ленточный фундамент состоит из монолитной или сборной ленты, установленной на слое песчано-гравийной подушки, обеспечивающей выравнивание и дренаж подстилающих слоев.

Необходима предварительная подготовка участка, так как для строительства НЗЛФ важно обеспечить горизонтальную и плоскую площадку, чего в природных условиях практически не встречается. Кроме того, надо удалить поверхностный техногенный или плодородный слой почвы, поскольку он слишком податлив и не обладает необходимыми качествам.

Возможна подготовка не всего участка, а рытье траншеи малой глубины, только для удаления верхнего слоя почвы.

Основная задача — обеспечение горизонтали, что сложно обеспечить при самостоятельном строительстве. Создается опалубка и арматурный каркас, которые собираются по общим правилам. Затем производится заливка бетона, выдержка необходимое время и дальнейшие работы.

Общий объем работ относительно невелик и вполне допускает самостоятельное строительство.

В каких случаях его используют

Использование НЗЛФ целесообразно при наличии следующих условий:

  • Плотная и прочная поверхность грунта.
  • Низкий уровень грунтовых вод (более 3 м).
  • Состав грунта не включает в себя глинистые слои, легко пропускает влагу.
  • Участок не подвергается сезонным подтоплениям, нет опасности разлива рек и прочих природных явлений, связанных с появлением воды.

Оптимальным вариантом является наличие скальных пород, сплошной каменной плиты или песчаного грунта с достаточной плотностью и низким уровнем залегания почвенных вод.

ВАЖНО!

Общая доля НЗЛФ среди всех типов фундамента не превышает 8%, что наглядно демонстрирует редкость наличия соответствующих условий в большинстве регионов России.

Подходит ли он для пучинистых грунтов

Большинство специалистов единодушно отвергает возможность строительства НЗЛФ на пучинистом грунте, поскольку величина подвижек уровня в этом случае будет максимальной.

При этом, некоторые строители допускают строительство на пучинистых почвах с обязательным созданием мощного слоя засыпки и при малых размерах постройки (длина стен не превышает 7 м, в противном случае лента будет деформирована, а постройка может переломиться).

Мероприятия, которые предлагаются для устранения последствий пучения, по своей трудоемкости превышают строительстве заглубленного ленточного основания, поэтому они признаются нецелесообразными и на практике такие методы не используются.

Основная особенность установки НЗЛФ состоит в создании слоя песчаной засыпки (), обеспечивающего горизонтальную и ровную подстилающую площадку для заливки ленты. Кроме того, слой засыпки играет роль дренирующего слоя, а при необходимости в нем размещаются трубы дренажной системы.

Песчаная подушка обязательна для всех типов ленты, но на НЗЛФ применяется увеличенный слой и часто используется не песок, а мелкий или средний щебень.

Подушка под фундамент

Функции слоя песчаной засыпки состоят в выравнивании и осушении подстилающих слоев грунта, расположенных под лентой.

Обычная технология создания подушки заключается в следующих мероприятиях:

  1. Выкапывается траншея по ширине ленты на глубину плодородного или рыхлого верхнего слоя почвы.
  2. Вынутый из траншеи грунт вывозится или складируется в отведенном месте, для строительства он больше не нужен.
  3. Траншея заполняется слоем песка или ПГС до выравнивания уровня с остальной почвой.
  4. Слой засыпки тщательно трамбуется до максимально плотного состояния, при необходимости производится дополнительная подсыпка.
  5. В некоторых случаях рекомендуется создавать верхний слой из мелкого щебня, превышающий уровень окружающей почвы на 10-15 см. Он также максимально уплотняется.

ОБРАТИТЕ ВНИМАНИЕ!

Необходимо обеспечить горизонталь траншеи и слоя засыпки. Пр наличии на участке уклона производится предварительное нивелирование, после чего можно приступать к образованию песчаной подушки.

Выбираем высоту и ширину фундамента

Параметры бетонной ленты определяются сложным инженерным расчетом. Неподготовленный человек выполнить его самостоятельно, не допустив массу ошибок, не сможет. Поэтому нет смысла рассматривать методику расчета, следует обратиться в специализированные организации или воспользоваться онлайн-калькуляторами.

При этом, надо сразу получить данные на нескольких ресурсах, чтобы имелась возможность сравнить их и выбрать наиболее достоверные.

Для заливки используется . Рекомендуется применять более тяжелый вид материала, так как от прочности ленты зависит судьба всей постройки, а качество бетона имеет слишком широкий диапазон вариабельности.

Если планируется самостоятельное изготовление бетона, необходимо тщательно соблюдать технологию, пропорции смешивания и использовать только качественные компоненты.

Обычная для НЗЛФ высота и ширина ленты требует использования металлического или стеклопластикового арматурного прутка диаметром 12 мм (рабочая арматура) или 8 мм (гладкая арматура).

Монтаж опалубки

Сборка производится обычными методами. Высота ленты невелика, поэтому проще всего использовать обрезные сосновые доски толщиной 25 мм (дюймовка). Собираются щиты шириной на 10-15 см большей, чем высота ленты.

Они устанавливаются параллельными линиями с расстоянием, равным ширине ленты. Используются поперечины, обеспечивающие точность и одинаковый размер ленты, которые перед заливкой убирают. Можно также применять П-образные поперечины, обеспечивающие размеры ленты.

Установленные щиты стыкуются в единую полосу без зазоров или щелей. При обнаружении их надо сразу заделать паклей или забить рейками, иначе при заливке бетон будет уходить на землю.

Снаружи щиты дополнительно фиксируют наклонными и горизонтальными упорами для обеспечения неподвижности опалубки и устойчивости к нагрузкам от веса материала.

Армирование фундамента и вязка

Создание армпояса производится по обычной методике. В задачу входит создание пространственной решетки из рабочих стержней, расположенных на глубине 2-5 см под поверхностью бетона. Используют две пары стержней — одну сверху, другую снизу ленты. При ограниченных размерах этого достаточно.

Рабочие стержни до момента заливки поддерживаются в нужном положении при помощи вертикальной (гладкой) арматуры. Из нее изготавливают П-образные хомуты, которые соединяются с горизонтальными стержнями с шагом 40-80 см.

По углам используются дополнительные стержни, усиливающие угловые связки плеч армпояса.

Соединение стержней производится с помощь. мягкой проволоки. Используется стальная отожженная проволока диаметром 1-1,5 мм. Для вязки отрезают кусок длиной 0,25-0,3 м, складывают его пополам и обхватывают перекрестие стержней получившейся полупетлей снизу в диагональном направлении.

Концы проволоки поднимаются вверх, специальным крючком захватывается петля и производится скрутка на 4-6 оборотов до появления плотного и прочного соединения. Методика проста, навык вязки приобретается быстро, процесс не требует большого времени или усилий.

Заливка

Заливка бетона — важная процедура, которую необходимо произвести за один раз, без образования холодных швов. В противном случае необходимой прочности у бетонной ленты не удастся достигнуть, что ставит под вопрос возможность эксплуатации фундамента и всего строительства в целом.

Рекомендуется заказать доставку готового бетона или организовать его изготовление на месте так, чтобы никаких перебоев не возникало.

производится из нескольких точек, равномерно распределенных по длине ленты. Для этого надо изготовить подвижный лоток, присоединенный к выпускному штуцеру миксера или собственной бетономешалки.

Материал подается так, чтобы он равномерно растекался по смежным участкам опалубке, в результате образуя сплошную монолитную бетонную ленту с одинаковыми качествами по всей длине. Это позволит получить максимальную прочность и устойчивость к нагрузкам.

После заливки ленту закрывают полиэтиленовой пленкой и каждые 4 часа поливают водой. Так продолжается в течение 3 дней, после чего поливать следует каждые 8 часов в течение 7 дней. Затем опалубку аккуратно снимают и выдерживают ленту до набора технологической прочности.

Всего выдержка занимает 28 дней.

Любые попытки сократить срок выдержки ленты способны привести к появлению трещин или некачественной кристаллизации бетона, поэтому отнестись к выдержке надо максимально ответственно.

Гидроизоляция

Гидроизоляция обеспечивает отсутствие контакта ленты с дождевой или талой водой. Изолировать следует всю поверхность, горизонтальные участки покрывают двойным слоем рубероида, промазанного битумной мастикой, а боковые поверхности изолируют либо горячим гудроном, либо битумной мастикой.

Существует масса средств для , вполне эффективных и работоспособных, но строители предпочитают использовать проверенные временем и практикой материалы.

Дренаж

Дренирующие функции выполняет слой песчаной засыпки. При необходимости создается специализированная дренажная система, состоящая из трубопроводов, уложенных на дно траншеи и выводящих воду в дренажный колодец или сбрасывающая ее в близлежащий водоем.

Необходимость в создании этой системы определяется климатическими особенностями участка, обилием осадков в регионе и прочими факторами. Работы по соединению и укладке труб выполняются на стадии образования слоя песчаной подушки.

Завершающие этапы работы

К завершающим этапам относят все действия, выполняемые после окончания гидроизоляции — , создание внешнего слоя отмостки, прочие работы. Они производятся в соответствии с проектными требованиями, иногда их откладывают до момента установки внешней отделки (например, заливка отмостки), или до начала строительства перекрытия.

Создание ленточного фундамента к этому моменту можно считать завершенным, остальные мероприятия направлены на возведение стен и перекрытий.

Полезное видео

В данном видео вам предоставят пошаговую инструкцию по монтажу незаглубленного ленточного фундамента:

Заключение

Использование НЗЛФ привлекательно с точки зрения дешевизны и малых объемов земляных работ. Но слишком высокая требовательность к сочетанию определенных условий, а также возможность их изменения (например, появление грунтовых вод) вынуждают ограничивать размеры построек и не использовать методику для создания оснований для жилых домов.

Это делает технологию менее привлекательной для строителей и уменьшает долю НЗЛФ в общем количестве ленточных фундаментов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Незаглубленный фундамент на пучинистых грунтах: пошаговая инструкция

Незаглубленный ленточный фундамент – это основания которого совпадает с нулевым уровнем грунта или ниже не более 10 см.

Пучинистые грунты и особенности строительства

Почвенные массивы, которые расширяются под воздействием низких температур и оказывают разрушительное влияние на элементы строительной конструкции, относят к пучинистым грунтам. Процессам пучения подвергаются супеси, рыхлые глинистые и высокопористые почвы, которые способны удерживать влагу.

Прежде чем приступать к возведению фундамента, необходимо провести исследования верхних слоев поверхности. Согласно руководствам описания ГОСТ различают 5 типов почвы:

  • непучинистые – крупнообломочные почвы, галька, гравий, крупный и средней фракции песок, хорошо фильтрующие жидкости;
  • слабопучинистые грунты – возвышенные и холмистые места, которые хорошо увлажняются атмосферными осадками;
  • среднепучинистые – слабовсхолмленные места с затяжными склонами, где увлажнение происходит верховодкой и атмосферными осадками;
  • сильнопучинистые – заболоченные местности, в которых ситуацию усугубляется притоком грунтовых вод;
  • чрезмерно пучинистые – грунты текучей пластичности и консистенции, находящиеся в обводненном состоянии вследствии малой плотности сложения почвенных слоев.

В таблице привдены параметры степени пучения грунта, но в реальности, лучше вычисление этих паказателей доверить профессионалу Источник kamtehnopark.ru

В процессе определения мероприятий по предупреждению деформации производят рассчет соответствующего коэффициента.

На каких грунтах и как возводить основание для здания?

Фундамент – один из главных элементов любого сооружения. От того, насколько он надежный, зависит время службы всей конструкции. Особенно это важно на нестабильных землях, в частности на пучинистых – подвижных почвах, которые считаются опасными и для основания, и для всего сооружения в целом. Специалисты утверждают, что справиться с нагрузками может ленточный монолитный фундамент.

Особенности пучинистых почв

Явление пучинистости происходит в грунтах, которые увеличивают объем в морозную погоду. Влага, впитавшаяся в слой земли, замерзает и расширяется. Лед выталкивает почвенные массы наружу. Второй тип вспучивания происходит из-за капиллярности влаги, перераспределенной в земельных слоях. По характеристикам увеличения объема почва классифицируется как слабопучинистая, среднепучинистая и сильнопучинистая. Больше всего подвержены поднятию глинистые земли и суглинки.
Тип строения зависит от характеристик грунта, т.к. некоторые деформируются на 17-25 см. Постройки из дерева выдерживают вспучивание до 5 см, а кирпичные – до 3 см. Для обустройства фундамента в зонах пучинистых, насыщенных влагой грунтах, необходимо руководствоваться нормативными приемами.

Устройство незаглубленного ленточного фундамента

Схема конструкции незаглубленного ленточного фундамента:

  1. грунт;
  2. песчаная подушка;
  3. арматура;
  4. бетонная лента;
  5. гидроизоляция;
  6. отмостка;

Схема незаглубленного ленточного фундамента (НЗФЛ)

Вентиляция фундамента

Пространство под полом первого этажа обязательно должно вентилироваться, в противном случае скапливающаяся там влага начнет постепенно разрушать бетонные и деревянные конструкции. По действующим строительным нормам ленточный фундамент обязательно должен иметь отверстия для сквозного проветривания, называемые в народе «продухами» или «продушинами». Очень часто можно увидеть неправильно выполненные продухи: их мало, и они сделаны из тонких труб, поэтому не обеспечивают достаточной циркуляции воздуха. Помните: общая площадь продухов должна составлять не менее 1/400 от площади подполья, а площадь каждого из них не может быть меньше 0,05 м2. Их располагают на расстоянии не более 90 см от углов, при этом продухи, находящиеся на разных сторонах фундамента, должны быть расположены друг напротив друга. В радоноопасных районах общая площадь продухов должна быть не менее 1/100 от площади подполья.

Вентиляция ленточного фундамента

Достоинства и недостатки

К достоинствам НЗЛФ принято относить:

  • Простота и экономичность строительства.
  • Отсутствие или относительно малый объем земляных работ.
  • Прочность, надежность, способность полноценного выполнения функционала.
  • Отсутствие нагрузок пучения, направленных на боковые поверхности ленты.
  • Стоимость строительства ниже, чем при использовании других вариантов.

Существуют и недостатки:

  • Необходимость тщательного анализа состава грунта.
  • Требуется точный расчет фундамента, учитывающий все особенности участка и климатические условия в регионе.
  • Существует зависимость от количества осадков и прочих атмосферных проявлений.
  • Допустимые условия встречаются довольно редко, что вынуждает применять методику преимущественно для нежилых построек хозяйственного или вспомогательного назначения.

ОБРАТИТЕ ВНИМАНИЕ!

Все недостатки в той или иной степени присущи большинству типов фундамента, поэтому их можно считать особенностями конструкции.

Меры против пучения

Для борьбы с силами пучения предполагается осуществление мероприятий такого характера:

  • полная замена пучинистого слоя на предполагаемом участке – трудоемкий процесс, требующий рытья котлованов значительных размеров, поиска и уплотнения привезенной почвы;
  • строительство фундамента ниже слоя промерзания с целью снятия нагрузки на цоколь;
  • утепление конструкции в области промерзания потребует прокладки утеплителя по всему периметру и на глубину возведения основы строения;
  • организация водоотвода осуществляются путем строительства дренажной системы с закладкой в траншею гравия, песка и перфорированной трубы, обработанной геотекстиолем.

Схема установки перфорированого канала для отводв грунтовых вод Источник el.decorexpro.com

Подготовки под ленточные фундаменты и ручная доработка грунта

Строительство ленточного фундамента начинается с подготовки территории. Речь идет про геодезическую разбивку. Состоит этот процесс из нескольких этапов:

  1. Очистка территории. Необходимо убрать все, что будет мешать строительству.
  2. Нахождение основных ориентиров. В геодезии таковыми являются оси или линии, которые и будут служить ориентиром возводимого сооружения.
  3. Выполнение геодезической работы – правильный расчет углов. Каждый угол должен равняться 90 градусам. Точное соблюдение данного показателя позволит избежать перекоса здания, что может снизить его эксплуатационные характеристики.
  4. Завершение геодезических работ – выполнение разметки с использованием строительных шнуров и колышков – их сразу только наживляют, а не вбивают в землю. После выполнения разметки необходимо все проверить еще раз и лишь потом прочно закрепить колышки и начинать выемку грунта под ленточный фундамент.

Пучинистые грунты – выбор фундамента

Для возведения несущих конструкций любой постройки на подвижных грунтах могут рассматриваться следующие типы фундаментов:

  • Организация дорогостоящего плитного основания будет эффективно для кирпичных или тяжелых деревянных конструкций, занимающих значительные площади. Преимушественно бывает правильной квадратной или прямоугольной формы, но в случае необходимости проектируются и сложные фигуры периметра;

Универсальный плитный фундамент Источник keysdom.ru

  • Свайный – винтовой или железобетонный. Здесь тоже надо точно знать глубину промерзання грунта, чтобы завести сваи ниже этой отметки. Эффективен для возведения небольших зданий на заболоченных и водянистых участках. На поверхности свай сооружают специальный арматурный каркас, который заливается композитным строительным раствором чуть ниже уровня почвы.
  • Столбчатый. Используется только для легких и сверхлегких хозяйственныхз построек, имеет незначительную глубину заложения и в качестве основания для жилого дома не рассматривается.
  • Бетонный ленточный фундамент, заглубленный ниже уровня промерзання почвы.
  • Менее затратный и востребованный мелкозаглубленный или незаглубленный ленточный фундамент на пучинистых грунтах. Применять его надо очень обдуманно, предварительно рассчитав все загрузки, чтобы исключить воздействие сил пучения.

Ленточный фундамент наиболее привычный для многих вариант, который «приживается» на многих видах грунта Источник pinterest.com

Тип выбираемого цоколя будет зависеть от размеров и формы постройки, арсенала применяемого оборудования, а также материальных возможностей заказчика.

Современные технологии ТИСЕ предполагают применение опорно-столбчатых элементов, соединеных ростверком. Для организации такого строительства не задействуется спецтехника и электричество, есть возможность скрыть коммуникации и минимизировать уклон стройплощадки. Подобный прием актуален для каркасного, каменного или кирпичного строительства.

Противостоять промерзаниям могут и плитные железобетонные несущие конструкции, которые эффективны для обустройства невысокого цоколя и применимы в случае простой конструкции зданий.

Использование ленточного фундамента предполагает обустройство строительной армирующей ленты по периметру строения и в области возведения несущих стен. Такие разработки менее затратны, однако, превосходят по надежности вышеперечисленные варианты.

Виды незаглубленного ленточного фундамента (НЗФЛ)

Незаглубленный ленточный фундамент делится на три типа:

Сборный ленточный фундамент

Сборно-ленточный негазлубленный фундамент

Фундамент сборного типа возводится из ФБС-плит, согласно ГОСТ 13579-78. Размер блоков подбирается в зависимости от площади сооружения, как правило — это ФБС 9 и 12.

Сборное основание сооружается на грунтах с низкой пучинитостью. Так как пучинистые грунты будут выталкивать неравномерно отдельные блоки, впоследствии чего они будут оседать под действием морозного пучения. Но при принятии мер, этого можно избежать. Выполнив комплекс мер, для снижения негативного действия пучинистых грунтов.

Сборно-ленточный фундамент считается лучшим вариантом для пучинистых грунтов, т. к. блоки ФБС при деформации только выгибаются, а монолитная лента рвётся.

Нейтрализовать силы пучения при строительстве сборно-ленточного фундамента возможно, выполнив следующие действия:

  1. Устанавливайте блоки на подготовленную заранее подсыпку.
  2. Располагать блоки стоит ровно и строго в одной плоскости.
  3. Блоки ФБС скрепляют между собой двумя способами. Первый – цементным раствором марки М200 или М300. Второй – металлическими закладными элементами.
  4. Для надёжности основания, сборную ленту усиливают металлоконструкциями из арматуры.

Преимуществом основания является низкая себестоимость бетонных работ. Простота монтажа блоков. Полное отсутствие опалубочных работ.

Недостатком считается аренда крана для установки.

Монолитный ленточный фундамент

Монолитно-ленточный незаглубленный фундамент

Монолитно-ленточный фундамент возводится путём бетонирования ленты. Бетонный раствор заливается в опалубку, сооружённую ранее. С укреплением основания арматурной сеткой. Арматурные пруты диаметром 12 и 14 мм связываются между собой. После заливается раствор М200, М300 в зависимости от сооружения, которое хотим построить.

Преимуществом монолитно-ленточного основания, не требуется привлекать дополнительную технику для монтажа. Все работы делаются своими руками. Хотя арендовать бетономешалку всё же придётся. Поскольку заливать раствор в ленту нужно сразу по всему периметру.

Недостатком является большие затраты на материалы: доски, арматура, бетонный раствор.

Комбинированный ленточный фундамент

Комбинированный ленточный фундамент

Комбинированный НЗФЛ — это сочетание столбчатого и ленточного фундамента. Основание ленты монтируется на столбы вкопанные заранее.

Также бывают сборно-монолитные типы – сочетание блоков ФБС и часть залитой бетоном ленты. Редко используется в строительстве небольших строений, т. к. нецелесообразно расходуется бюджет.

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость фундаментов различных типов, воспользуйтесь следующим калькулятором:

Несущая способность грунтов (СП 22.13330)

Таблица №1. Значения несущей способности основных видов грунта.

Тип Грунта Несущая способность кг/кв.см
Плотный грунт Грунт средней плотности
Пески гравелистые и крупные (независимо от влажности) 4,5 3,5
Пески средней крупности (независимо от влажности) 3,5 2,5
Пески мелкие:
Маловлажные 3,0 2,5
Очень влажные 2,0 2,0
Насыщенные водой 1,5 1,0
Супеси:
Сухие 3,0 2,5
Насыщенные водой 2,5 2,0
Суглинки сухие 3,0 2,0
Глины:
Твердые глины 4,0 3,0
Пластичные глины 2,5 1,0
Крупнообломочные грунты (щебедь, гравий, гальца) 6,0 5,0

Плитный фундамент – оптимальный вариант

Земля, подверженная вспучиванию, способствует возникновению трещин на цоколях построек. Монолитная плита, заглубленная в грунт, понадобиться для поддержки деревянного или газобетонного дома небольшой квадратуры. Строительство монолита имеет ряд нюансов:

  • хороший способ сделать устойчивую основу – использование ребристой плиты;
  • цельный элемент усиливается перемычками, между которыми засыпается гравий или песок;
  • для зданий из легких материалов достаточно платформы толщиной 25 см;
  • плиту целесообразно армировать стержнями диаметром 14 мм, соблюдая шаг 20 см. Прием способствует равномерной нагрузке домов на грунтах с высоким уровнем грунтовых вод.

Плитному основанию отводится функция утеплителя. Чтобы исключить промерзание грунтов, на поверхность монолита наносят гидроизоляционное покрытие. Плиту можно усилить наливной стяжкой, которая одновременно будет стартом для организации теплого пола.

Отзывы застройщиков

Многочисленные отзывы подтверждают, что незаглубленный ленточный фундамент является оптимальным вариантом для индивидуального строительства.

Многим такое решение нравится из-за небольших объемов работ, возможности ведения строительства своими силами, экономного расходования денежных средств.

Застройщики, возводившие именно такой вариант, рекомендуют под небольшой объект размеры ленты 40 на 40 см и армирование в три сальных прута, чтобы увеличить показатель жесткости основания. При этом поперченные прутья следует устанавливать с шагом в 0.5 м.

Знатоки рекомендуют строго выдерживать состав компонентов и пропорции для приготовления бетонной смеси, чтобы основание получилось надежным. При этом они советуют не делать перерывов в работе, заливать бетон слоями, но сразу, тщательно трамбуя каждый из них.

В качестве полезных советов – изучайте особенности почвы на своем участке, грамотно составляйте план работ, соблюдайте технологию армирования, заливки и устройства гидроизоляционного слоя. Если есть хоть малейшее сомнение в собственных возможностях – обращайтесь за помощью к опытным профессионалам.

Полезное видео

Дополнительно о нюансах незаглубленного ленточного фундамента в видео:

Армирование фундамента и вязка

Создание армпояса производится по обычной методике. В задачу входит создание пространственной решетки из рабочих стержней, расположенных на глубине 2-5 см под поверхностью бетона. Используют две пары стержней — одну сверху, другую снизу ленты. При ограниченных размерах этого достаточно.

Рабочие стержни до момента заливки поддерживаются в нужном положении при помощи вертикальной (гладкой) арматуры. Из нее изготавливают П-образные хомуты, которые соединяются с горизонтальными стержнями с шагом 40-80 см.

По углам используются дополнительные стержни, усиливающие угловые связки плеч армпояса.

Соединение стержней производится с помощь. мягкой проволоки. Используется стальная отожженная проволока диаметром 1-1,5 мм. Для вязки отрезают кусок длиной 0,25-0,3 м, складывают его пополам и обхватывают перекрестие стержней получившейся полупетлей снизу в диагональном направлении.

Концы проволоки поднимаются вверх, специальным крючком захватывается петля и производится скрутка на 4-6 оборотов до появления плотного и прочного соединения. Методика проста, навык вязки приобретается быстро, процесс не требует большого времени или усилий.

Подготовительные работы

Прежде чем приступать к работе, производится определение геометрических параметров и размеров постройки, а также подбор материалов. Количество бетона определяется из расчета его плотности и габаритов несущих конструкций.

Для фундаментов частных домов рекомендован бетон М200, в то время как для более тяжелых сооружений предпочтение отдают М250, а на чрезмерно пучинистых основания пригоден композитный материал М350.

В расчет включается длина конструкции по периметру и площадь ее внутренних перегородок. При этом глубина строительства фундамента определяются исходя из характеристик грунта, расходных материалов и этажности здания. Следует учесть, что расположение влаги должно быть ниже на 50 см от подошвы основания, иначе велика вероятность проявления деформаций.

По завершению проектировочных работ размеры с бумаги переносятся на местность, производится проверка правильности расстановки отметок. Обозначенный участок очищается от мусора и снимается верхний слой почвы.

Разметка будущего фундамента на участке Источник mybesedka.ru

Гидроизоляция

Гидроизоляция обеспечивает отсутствие контакта ленты с дождевой или талой водой. Изолировать следует всю поверхность, горизонтальные участки покрывают двойным слоем рубероида, промазанного битумной мастикой, а боковые поверхности изолируют либо горячим гудроном, либо битумной мастикой.

Существует масса средств для гидроизоляции, вполне эффективных и работоспособных, но строители предпочитают использовать проверенные временем и практикой материалы.

Рекомендации

Чтобы возвести крепкий и надежный фундамент обратите внимание на такие нюнасы:

  • из-за высокой подвижности грунтов рекомендуется использовать монолитные фундаменты вместо сборных конструкций;
  • работы по возведению несущих конструкций проводятся в летний период времени до наступления холодов, в случае остановки строительства объект нуждается в консервации;
  • сварка частей арматурного каркаса не рекомендуется, поскольку после нагревания металл становится более хрупким и на нем могут появиться трещины;
  • для массивных зданий рекомендуется увеличить несущую способность основания, отдав предпочтение плите мелкого углубления;
  • в случае применения незаглубенного ленточного фундамента необходимо сооружать несущие конструкции наподобие рамы, что позволит равномерно распределить сезонные нагрузки;
  • для придания дополнительной жесткости конструкции ленточный фундамент можно комбинировать с буронабивными сваями;
  • для утепления и гидроизоляции не рекомендовано использование дешевого пенопласта, имеющего гораздо меньший ресурс работоспособности;
  • для утепления необходим выбор плотного пенопласта специальной марки ПСБ, предназначенной конкретно для утепления;
  • гидроизоляция рубероидом производится путем его приклеивания внахлест на горячую мастику и дополнительного промазывания шовных соединений.

О том как избежать проблем с домом на пучинистых грунтах на видео:

Завершающие этапы работы

К завершающим этапам относят все действия, выполняемые после окончания гидроизоляции — утепление, создание внешнего слоя отмостки, прочие работы. Они производятся в соответствии с проектными требованиями, иногда их откладывают до момента установки внешней отделки (например, заливка отмостки), или до начала строительства перекрытия.

Создание ленточного фундамента к этому моменту можно считать завершенным, остальные мероприятия направлены на возведение стен и перекрытий.

Особенности ленточного незаглубленного фундамента - Всё о бетоне

При строительстве дома на пучинистом грунте лучше использовать ленточный незаглубленный фундамент. Конечно, в этом случае дом должен быть малоэтажным и из максимально легких материалов. Если дом будет стоять на скальном грунте, с применением незаглубленного ленточного фундамента можно возводить кирпичные и каменные дома.

Ленточный незаглубленный фундамент имеет несколько вариаций: в виде решетки, монолитной плиты и столбчатый.

Незаглубленный ленточный идеально подходит при строительстве на пучинистом грунте малоэтажного дома из легких материалов.

Разберем все виды, для каких строений его можно использовать и как заливать его своими руками без помощи специалистов.

Столбчатый вид

Столбчатый вид незаглубленного фундамента используется в основном для небольших щитовых или деревянных домов, хозяйственных построек и бань, которые строятся на слабопучинистых грунтах. Столбчатый с использованием коротких опор, расположенных на расстоянии 2 – 3 метра, применяется довольно часто. Иногда строительные компании, занимающиеся постройкой деревянных домов, облегчают себе жизнь, обходя проблемы, связанные с заливкой, и кладут фундаментные блоки, на которых впоследствии возводят дом.

Поэтому, научившись своими руками заливать ленточный фундамент, можно избежать некачественных работ строителей.

Схема незаглубленного ленточного фундамента.

  1. Чтобы снизить пучение грунта и его негативное влияние на дом нужно заменить пучинистый грунт на песчаную подушку.
  2. Материалом для опор могут служить как стеновые, так и блоки.
  3. Опоры могут быть в виде кирпичной кладки либо изготовленные из бетона. Стоит запомнить, что нельзя использовать в фундаменте силикатные кирпичи или керамические с низкой степенью морозостойкости.
  4. Если грунт скальный, то опоры могут устанавливаться прямо на жесткие и максимально устойчивые его фрагменты, но для начала стоит удалить слабые составляющие. Также в качестве опоры можно использовать бут и пескоцементный раствор, которые обеспечат монолитность самих опор и основания.
  5. В некоторых случаях можно использовать деревянные опоры. Для этого берут комлевую часть дубовых либо сосновых бревен, диаметр которых 25-30 см. Чтобы повысить устойчивость такой опоры, нужно под бревна вырыть яму, залить ее бетоном слоем в 15 см и него погрузить саму опору.

Конечно, деревянная опора имеет серьезный недостаток – недолговечность. Срок ее эксплуатации не более 12 лет. Но можно повысить время ее службы, для этого древесину обугливают на небольшом огне, а далее пропитывают дегтем либо отработанными маслами.

Инструменты для работы

Устройство ленточного фундамента.

Что касается необходимых инструментов, то это:

  • уровень;
  • строительная нить;
  • лопата;
  • перфоратор;
  • молоток;
  • строительная тачка;
  • рулетка;
  • бетоносмеситель.

Рекомендации и нюансы

Создавая фундаментные опоры, нужно не забывать про гидроизолирующие мероприятия, которые защитят строение от грунтовых вод. Вода очень быстро поднимается по структуре дерева, бетона, создавая очаги гниения и плесени.

Гидроизоляция – обязательное условие постройки ленточного фундамента.

  1. Гидроизолирующее покрытие (им может быть битумная мастика, рубероид, стеклоизол и т. д.) на стыке дома и фундамента должно быть обязательно.
  2. При использовании керамзитобетонных блоков, слабых по морозостойкости, снаружи их следует обработать битумной мастикой. Это позволит избежать увлажнения блока и поможет высушить его, если влаги не удалось избежать.
  3. Если вы делаете опору для дома своими руками, то следует знать, что большое расстояние между опорами (более 2,5 метра) приведет к большой нагрузке на каждую из них. Это прямой путь к разрушению древесной структуры. Поэтому нижний венец дома лучше сделать из бруса или бревна с большим поперечным сечением износостойких пород дерева (лиственница или дуб).
  4. Планируя создание ленточного незаглубленного фундамента, нужно учесть конструкцию забирки, которая будет закрывать подпольное пространство. Нижняя часть дома подвергается большой влажности, поэтому выполнение забирки должно осуществляться из влагостойких материалов. Металлические либо асбоцементные листы, морозостойкий пластик, декоративные панели для фасадов, закрепленные к стене или же к венцу дома, – самые подходящие варианты.
  5. Длина опор определяет, насколько высоким будет венец дома. Если сделать столбы короткими, то венцы и нижняя часть дома будут гнить, что приведет постройку к аварийному состоянию. Максимально высокая опора позволит создать наиболее комфортные условия для деревянной конструкции, но в этом случае возникает несколько проблем, связанных с пучинистыми явлениями грунта.
  6. Если грунт под строящимся домом пучинистый, а подпол утеплен, то вокруг дома образуются незамерзшие отверстия грунта. При замерзании пучинистый грунт будет увеличиваться в объемах.
  7. На таком грунте может произойти горизонтальное смещение до 15 см. Движение грунта может опрокинуть как высокие столбы, так и армированные ленты незаглубленного фундамента. Чтобы исключить возможность опрокидывания опорных столбов, лучше сделать песчаную подушку, которая нейтрализует смещение грунта рядом с опорами. Последние же должны быть максимально устойчивыми, не следует их делать очень высокими.
  8. Есть еще одно мероприятие, позволяющее мерзлому грунту не менять резко глубину рядом с опорами. Для этого на зиму нужно закрывать продухи в цокольной части постройки, в этом случае продольное пространство не будет сильно промерзать. Также в зимнее время не стоит убирать снег до самой земли рядом с домом.

Процессы, происходящие в пучинистом грунте, не только «раскачивают» опоры, но и неравномерно поднимают и опускают их, напрягая при этом конструкцию дома. В деревянных домах это приводит к перекосам оконных рам, дверных косяков, проблемам с крышей. В каменных или кирпичных домах появляются трещины в стенах, которые ни один ремонт не возьмет. Что можно посоветовать в данном случае? Самое главное – тщательное утепление полов, тогда грунт, находящийся непосредственно под домом, будет промерзать в равной степени с землей вокруг дома. Это максимально подавит пучинистые явления. Стоит свести к минимуму и возможность увлажнения грунта рядом с домом, для этого нужно организовать водоотвод с крыши и обустроить снегозадержание.

Монолитная плита

Незаглубленная монолитная плита используется в качестве фундамента при строительстве небольших зданий на сильнопучинистых и слабопросадочных грунтах. Данный фундамент целесообразнее использовать для легких построек, которые не будут создавать большого давления на плиты, либо для каменных конструкций, в этом случае стены усилят изгибную жесткость плиты. Собираясь класть монолитные плиты своими руками, стоит отталкиваться от вида грунта. Фундамент, уложенный на пучинистый грунт, будет плавать (подниматься, опускаться) при смене климатических условий.

Чтобы этого не произошло, плита должна быть максимально жесткой на изгиб, также иметь хорошую строительную толщину и армирование.

  1. Самый распространенный вид незаглубленного фундамента – это тот, при котором между плитой и грунтом укладывается слой утеплителя (например, пенополистирол толщиной 15 см). Это позволяет уменьшить потери тепла через полы и исключить провалы грунта, связанные с разной температурой под домом и вокруг него.
  2. Делая такой вид ленточного незаглубленного фундамента своими руками, стоит помнить, что утеплитель нужно укладывать на слой из крупнозернистого песка, толщина которого должна быть не менее 30 см.

Плюсы и минусы ленточного незаглубленного основания

Плюсы незаглубленного ленточного:

  1. Ленточный незаглубленного типа – экономичное решение. По сравнению с заглубленным видом основания он в 2 раза дешевле.
  2. Возможность создания фундамента своими руками благодаря меньшему фронту работ.
  3. Незаглубленный фундамент позволяет сделать под домом небольшой подвал, к тому же пучинистые явления грунта в данном случае малозаметны.

Минусы:

  1. Данный вид хорош лишь при заложении его на слабовспучиваемых грунтах и при условии, что уровень грунтовых вод максимально низкий. В остальных случаях лучше применять свайный фундамент.
  2. Ленточный может треснуть, если возвести его на нестойком или на неравномерно поднимающемся зимой грунте.
  3. На таком фундаменте можно строить лишь легкие по конструкции дома. Двухэтажные кирпичные дома можно ставить лишь на непучинистом грунте.

Чтобы сделать данный вид своими руками, особых навыков не требуется. Главное, чтобы возводимая конструкция и тип грунта подходили для этого фундамента.

Ремонт фундамента: тщательный анализ

Что вызывает проблемы с фундаментом? Ваш дом был построен для кодирования, много лет был прочным и здоровым, и теперь у вас внезапно появилась трещина между блоками. Вы не живете в районе, где происходят землетрясения, так в чем же дело?

Реальность такова, что небольшие изменения в земле вокруг вашего фундамента могут иметь очень большое влияние на ваш дом. Ваш фонд немного похож на Златовласку. Если земля вокруг вашего дома слишком сухая или слишком влажная, это нехорошо.Это должно быть «в самый раз». И, к сожалению для домовладельцев, у вас очень мало (если вообще есть!) Контроля над условиями, которые вступают в силу.

Acculevel ремонтирует фундаменты более двадцати лет. Эта семейная компания, основанная в 1996 году, вернула стабильность тысячам домов. Мы твердо верим, что каждый заслуживает безопасного и здорового дома. Для нас это включает в себя предоставление четкой и достоверной информации о нашей ремонтной отрасли, чтобы вы могли принять наилучшие решения для себя и своего дома.

Есть много факторов, которые способствуют возникновению проблемы у фонда. Иногда бывает сложно правильно диагностировать проблему и выполнить соответствующий ремонт. В этом подробном руководстве мы предоставим исчерпывающий список симптомов, на которые следует обратить внимание, подробно расскажем о возникающих проблемах и изучим лучшие решения для каждого из них. Мы ответим на наиболее часто задаваемые вопросы и надеемся решить все ваши проблемы.

Как пользоваться этим руководством

Я написал это как своего рода мини-курс, вроде Foundation 101 для домовладельцев.В первых трех главах мы исследуем причины проблем с фундаментом. После этого мы обсудим предупреждающие знаки, которые появляются, когда в вашем доме возникают проблемы. Затем мы переходим от диагностики к лечению, включая то, какие методы ремонта могут потребоваться и связанные с ними расходы. Конечно, цены варьируются от одного подрядчика к другому, но мы включаем наши затраты, чтобы помочь вам оценить достоверность предложений, которые вы можете получить. Наконец, чтобы быть полностью прозрачными, мы включаем раскрытие потенциальных проблем, возникающих при каждом типе ремонта.

Если у вас будет время, я надеюсь, вы прочитаете все это руководство. Но если вы зашли на эту страницу из-за того, что обнаружили трещины или воду в фундаменте и хотите пропустить вперед, заголовки глав действуют как ссылки непосредственно на этот раздел.

Глава 1. Почему гидростатическое давление вредно для вашего фундамента

Начнем с весенних дождей. Апрельские дожди могут принести майские цветы, но они также могут создать проблемы с наводнениями.

Земля вокруг вашего дома может поглощать определенное количество воды, но все становится ужасно, когда этот предел превышается.Когда почва насыщается, она расширяется и становится тяжелой от воды. Расширение почвы или тяжесть оказывает давление на все, что стоит на его пути, например на ваш дом. Когда это происходит, ваша стена подвала работает как плотина, пытаясь удерживать воду и почву.

Формальный термин для этого - гидростатическое давление . Мы подробно исследуем эту тему в одном из наших блогов, потому что это давление играет важную роль как в гидроизоляции, так и в вопросах фундамента.

Когда вода давит на фундамент, она оказывает давление.Пока ваш фундамент надежен, ваш дом будет стабильным. Но со временем это давление может стать слишком сильным, и ваш фундамент ослабнет.

Фундаменты обычно делают из бетона или бетонных блоков, которые являются очень прочными, но при этом пористыми материалами. Это означает, что вода может попасть в ваш дом - и через - ваш фундамент. Чтобы попасть в ваш дом, вода сначала должна пропитать фундамент.

Высокий уровень влажности и протечки воды указывают на то, что гидростатическое давление становится проблемой.Вам может потребоваться гидроизоляция или инкапсуляция для предотвращения проникновения воды.

В этом руководстве мы сосредоточимся на вопросах, которые выходят за пределы ущерба, причиненного водой : эрозия, которую она вызывает, трещины, которые она создает, и возникающая в результате нестабильность вашего фундамента.

Слишком много воды вокруг фундамента может вымыть или размыть почву под основанием фундамента. Фундаменты - это бетон, залитый в первую очередь во время строительства; ваши фундаментные стены построены поверх них.Вода также может смягчить почву до тех пор, пока она не перестанет равномерно выдерживать вес вашего дома.

Это немного похоже на домино: как только основание начинает опускаться, стена, построенная на нем, опускается, и это смещение создает нагрузку на всю конструкцию и создает проблему оседания.

Это оседание является проблемой, потому что оно оказывает давление на фундамент и вызывает его растрескивание. Трещины усиливают структурную нестабильность; трещины заставляют фундамент работать как несколько отдельных частей (вместо одной функциональной единицы).Это может создать проблемы по всему дому.

Определение водного столба : это относится к глубине грунта, на которой почва насыщена водой. Обычно это зависит от времени года; летняя засуха понижает уровень, весенние дожди повышают.

Вы ничего не можете поделать с тем, сколько идет дождь или уровень грунтовых вод в вашем районе. Но вы можете предпринять шаги, чтобы не стать невольным виновником проблемы.Следующие советы помогут вам предотвратить или устранить скопление воды вокруг фундамента:

  1. Потратьте несколько минут, чтобы проверить водосточные желоба и водосточные трубы. Убедитесь, что они не забиты, а водосточные трубы направляют воду на достаточное расстояние от дома. Мы рекомендуем не менее 10 футов; для получения более подробной информации о расширениях водосточной трубы и их важности, у нас есть подробное руководство здесь.
  2. Рассмотрите свой ландшафтный дизайн. Существуют виды кромочных материалов и материалов для бордюров, которые могут задерживать воду рядом с вашим домом.Убедитесь, что уклон вокруг вашего дома по-прежнему хороший, и измените классификацию двора, если это не так. Не знаете, что такое «хорошая» оценка? Найдите место на улице, где вы можете легко увидеть весь свой дом, и осмотрите землю вокруг вашего фундамента. Вы видите четкий, постепенный откос от дома? Если земля где-то начала проседать по направлению к дому, это необходимо исправить.
  3. Оцените большие кусты или деревья возле вашего дома. В городских районах у многих деревьев растут «неглубокие корни» глубиной 7–9 футов.Это означает, что корни могут распространяться дальше на от от основания, а не на вниз от . Неглубокие корни деревьев могут поднять землю вокруг дерева; это может помешать оценке вдали от дома. Если это произойдет, вода окажется в ловушке между деревом и фундаментом. Точно сказать не могу? Как и в пункте 2, встаньте на некотором расстоянии от дерева и наблюдайте за землей вокруг основания. Обратите особое внимание на то, как он проходит между деревом и домом. Если вода направляет воду в дом, вам, вероятно, понадобится ландшафтный дизайнер, который поможет исправить это.

Как деревья и их корни могут повлиять на ваш фундамент

Корни деревьев могут забирать всю влагу из земли, что создает другой набор проблем. (Подробнее об этом в следующей главе.)

Также возможно, что корни деревьев врываются в в или вырастают против вашего фундамента и оказывают давление. Эта инвазивная проблема может привести к повреждению фундамента другого типа (в отличие от типа, вызванного гидростатическим давлением).Вот почему мы рекомендуем, чтобы любые трещины в фундаменте оценивал профессионал. Хороший подрядчик может попытаться помочь вам определить источник трещин.

Если дерево вызывает трещины в фундаменте, вам необходимо проконсультироваться с лесоводом или ландшафтным дизайнером о том, как решить эту проблему, не убивая ваше дерево. Или, на худой конец, нанять деревообрабатывающую технику, если удаление абсолютно необходимо. Если вы планируете посадить деревья на своей территории, обсудите местоположение и привычки выращивания со знающим садовником или питомником.Как любит говорить моя бабушка: « небольшое планирование может предотвратить множество неприятностей».

Во введении я упомянул, что фонды похожи на Златовласку. Вы, наверное, подумали, что я сказал это странно (и да, возможно, вы правы), но это ТОЧНОЕ заявление. Потому что теперь, когда мы рассмотрели, насколько слишком много воды может повредить фундамент? Мы собираемся поговорить о том, что слишком мало - ТАКЖЕ проблема.

Глава 2: Как засуха может повредить ваш фонд

Засуха действует как противоположность гидростатическому давлению.Вместо того, чтобы слишком много воды давить на фундамент, ее отсутствие отталкивает почву от него.

Я хотел бы пояснить, что я имею в виду под «засухой». Это не обязательно должна быть единственная в поколении засуха на уровне пылесоса, чтобы вызвать проблемы. Я пишу это из Индианы, где мы регулярно переживаем то, что некоторые Hoosiers называют засушливыми периодами: три или более недель без дождя или почти без дождя, с высокими температурами в 90-е годы. Этой засухи может быть достаточно, чтобы навредить фундаменту.

На Среднем Западе обычно бывает один из двух типов почвы: зернистая почва или почва с преобладанием глины.

Гранулированный грунт: содержит больше песка или гравия, что позволяет ему складываться вместе, как камни. Он не склеивается во влажном состоянии, как снежный ком, и легко крошится, когда высохнет. Эти характеристики означают, что вода относительно легко проходит через него, поэтому засуха с меньшей вероятностью пострадает. Вообще говоря, если у вас гранулированная почва, самой большой проблемой будет эрозия, а не засуха.

Глинистая почва более восприимчива к засухе.Почва с преобладанием глины может формироваться во влажном состоянии, а в засушливые летние дни она трескается, как корка пирога, которая запекалась слишком долго. Частицы глины действуют как листы бумаги, плотно сложенные вместе. Через него медленно просачивается вода; частицы должны отделиться, чтобы вода могла пройти. Это гораздо более медленный процесс, что означает, что вода собирается и рассеивается очень постепенно. Почвы с глиной гораздо более склонны к расширению во время сезона дождей, из-за чего возникает гидростатическое давление.

Для глинистых почв засуха - не менее серьезная проблема.По мере того, как вся вода стекает из почвы, частицы сближаются, сжимая землю. В засушливый сезон почва может сморщиться или оторваться от фундамента, что приведет к оседанию. Корни деревьев могут усугубить эту проблему, поскольку они отводят влагу от дома, чтобы поддержать себя.

Лучшее, что вы можете сделать для фундамента в таких условиях, - это полить его. Но это может оказаться непростой задачей. Вам нужно полить вокруг фундамента достаточно воды, чтобы глина не сморщилась, но не настолько, чтобы она создавала гидростатическое давление.Лучше всего это сделать, поместив шланги для замачивания вокруг фундамента и прокладывая их на 30-60 минут в день в более прохладные вечерние часы. Если вы поливаете в жаркую погоду, вода испарится быстрее, и ее количество будет меньше.

Вам также необходимо знать обо всех ограничениях на воду, установленных в вашем районе. Часто, если засуха достаточно сильна, чтобы оправдать применение этого метода лечения, вы должны убедиться, что не нарушаете местные нормы.

Говоря о нормах и правилах, наша следующая тема будет посвящена передовой практике строительства - как для исходной конструкции, так и для любых последующих дополнений, сделанных в вашем доме.

Глава 3: Основы строительства: подготовка площадки критична

Хотя это менее распространенная проблема, чем гидростатическое давление, плохая конструкция также может оказать негативное влияние на ваш фундамент. Скорее всего, виноваты недостаточная подготовка перед сборкой или неправильно построенные дополнения.

Уплотнение почвы подготавливает площадку для строительства

Чтобы понять важность уплотнения, нам необходимо вкратце рассмотреть, как подготовить недвижимость для строительства дома.Для начала строительная бригада выкапывает яму под фундамент. Они копают его несколько больше, чем будет дом, чтобы дать себе место для работы.

После того, как яма будет вырыта, необходимо удалить или утрамбовать нарушенный грунт. Перед уплотнением также следует удалить более мягкие почвы и заменить их более подходящими материалами. До того, как я начал работать в Acculevel, я думал, что уплотнение почвы - это отличный способ сделать поверхность ровной, потому что я думал, что это все, что нужно сделать строителю. Но для дома нужно больше, чем просто ровная основа; ему нужна прочная, плотная основа.

Если строитель не изготовит это прочное, плотно уложенное основание перед строительством, земля может значительно осесть под весом дома.

Определение уплотнения почвы : процесс утрамбовки (выравнивания) почвы до достижения желаемой плотности. Хорошо уплотненная почва сопротивляется проникновению влаги и оседающему давлению.

Почва может быть проверена до и во время процесса уплотнения .Квалифицированная испытательная компания может сказать строителю, какая плотность нужна. Тестирование во время уплотнения позволяет строителю отслеживать прогресс и распознавать, когда уплотнение завершено.

Тип грунта может варьироваться от одной строительной площадки к другой, и он определяет как плотность, так и тип используемой уплотнительной машины. Если вы строите новый дом, вам следует работать со строителем, который имеет или сотрудничает с опытной бригадой земляных работ. Подрядчик по земляным работам знает, что нужно искать в почвах и составе, и может сказать вам, когда вам нужно проконсультироваться с испытательной компанией.Вообще говоря, с вам не всегда нужна испытательная компания, но вам определенно следует искать опытного подрядчика по раскопкам , который может вам посоветовать.

К сведению: некоторые строители предпочитают удалять всю рыхлую или нарушенную почву, что позволяет им строить на «нетронутой» поверхности. Нетронутая почва была оставлена ​​как есть, так как сама земля образовалась, и считается идеальной поверхностью для строительства. Но сделать все правильно (опять же, это отсылка к Златовласке!) Нелегко.

Эта фотография была сделана членом экипажа Acculevel во время установки пирса. В этом случае и дом, и дымоход нуждались в армировании.

Дальнейшие дополнения к вашему дому

Еще один вопрос, который вы должны рассмотреть: весь ли ваш дом представляет собой единую оригинальную структуру? Предыдущий владелец построил пристройку? Оформили ли они необходимые разрешения и предприняли ли соответствующие шаги?

В конце концов, вы же не хотите строить второй этаж дома, а потом обнаруживать, что ваш фонд не в состоянии его поддержать.Если они добавили секцию к одной стороне существующего дома, важно знать, не нарушился ли первоначальный фундамент во время строительства.

Если в вашем доме есть подвал и подвал или гараж рядом с подвалом, это может указывать на возможное пристройку. Главный вопрос: что находится под этими дополнениями? Были ли они построены на засыпке или на хорошо утрамбованном грунте? Гараж на более мелком фундаменте (по сравнению с домом)?

Определение обратной засыпки : грунт, который засыпается или «засыпается» вокруг фундамента после завершения строительства.В идеальной ситуации эта почва тоже была бы уплотнена. Но часто это делается не так плотно, и это может быть скомпрометировано более поздними работами по озеленению.

В любом случае - неглубокий фундамент или более рыхлая почва - пристройка, вероятно, будет оседать с другой скоростью, чем дом, к которому она пристроена. Это может создать напряжение в вашем фундаменте, где соединены две глубины фундамента, и может повредить фундаментные стены или пол.

Любые проблемы или нарушения в пристройке здания - или признаки неглубокого фундамента - должны быть отмечены домашним инспектором до того, как вы купите недвижимость, но возможна человеческая ошибка.

Если вы позвоните в местную администрацию города или округа, у них должны быть записи о процессе строительства. Если записи отсутствуют или есть причина для беспокойства, вам следует попросить инженера-строителя проверить вашу собственность. Они смогут определить, правильно ли построена конструкция с учетом ее весовой нагрузки, и порекомендовать любые необходимые изменения или ремонт.

Инженер-строитель специально подготовлен для оценки структурной целостности и устойчивости здания. Это отличается от образования большинства подрядчиков по ремонту фундаментов и домашних инспекторов.Инженер обычно взимает почасовую оплату, и это будет недешево. Но если есть сомнение в структурном компоненте, ничто не заменит их компетентность. Ваша безопасность и защита ценности вашего дома стоит потраченных средств.

Теперь, когда мы поговорили о потенциальных причинах проблем с фундаментом, давайте приступим к оценке некоторых конкретных проблем. В следующей главе обсуждаются различные типы трещин, которые могут возникнуть в фундаменте, и то, как определить, какие трещины у вас есть.

Глава 4: Трещины, указывающие на проблемы с фундаментом

Прежде чем мы начнем, я хочу указать, что не все трещины являются признаком проблем с фундаментом . Случайные трещины на линии роста волос - обычное дело, но не повод для беспокойства. Здесь, на Среднем Западе, температура может превышать 100 градусов в год. В разгар лета может быть 90+ градусов, а в самый холодный зимний день - ниже 0. Эти изменения температуры заставляют почву сжиматься и расширяться, что может вызвать небольшие микротрещины.

Изменения температуры также могут вызвать сжатие и расширение фундамента и строительных материалов, поскольку вода является ингредиентом «грязи» для бетона, раствора и даже гипсокартона. Небольшие трещины иногда возникают, когда эти строительные материалы высыхают и схватываются; их часто называют «усадочными трещинами».

Волосные трещины

Волосные трещины будут супертонкими и одинаковой ширины. Не знаете, насколько тонкая линия роста волос? Попробуйте пенни-тест. Зажмите монету между большим и указательным пальцами и прижмите край монеты к трещине.Если трещина тоньше пенни, значит, у вас трещина по волосам.

Нужно ли ремонтировать микротрещины? Да, его следует заполнить, пока это несущественная проблема. Вы хотите, чтобы все трещины были заполнены, чтобы предотвратить их ухудшение.

Теперь, , если эта волосяная трещина впадает в воду, ремонт следует сделать как можно скорее. Неважно, несколько капель воды или медленная струйка - не станет лучше, только хуже. Если в трещину попадает вода, это свидетельствует о формировании гидростатического давления в этой области.Это почти гарантирует, что трещина расширится, и ситуация быстро ухудшится. (Не говоря уже о проблемах, вызванных повреждением водой!)

Этот снимок был сделан менеджером проекта Acculevel во время планового визита. Эта микротрещина расширилась вверху и пропускает воду.

V-образные трещины

V-образные трещины похожи на микротрещины, которые испортились. Большая часть трещины тонкая и имеет одинаковую ширину. Но вверху или внизу трещина расширяется или расширяется, так что она выглядит как закрашенная буква V.

Эти трещины указывают на то, что ваш фундамент движется. В частности, это обычно указывает на то, что угол или конец фундамента опускается, и напряжение, возникающее при его растяжении в стене, вызывает образование трещины. Если часть вашего фундамента оседает (это также называется оседанием), вам понадобятся опоры для его ремонта.

Горизонтальные или ступенчатые трещины

Вот где стоит немного испугаться. (Но не слишком много! Беспокойство вредно для вашего здоровья.) Если у вас налитая бетонная стена с длинной горизонтальной трещиной в ней, это очень плохой знак.

Если ваш фундамент сделан из бетонных блоков, у вас может быть либо длинная горизонтальная трещина, либо ступенчатые трещины. Возможно, у вас могут быть оба, как у домовладельца ниже.

Этот снимок был сделан менеджером проекта Acculevel во время стандартной бесплатной оценки.

Эти типы трещин являются признаком того, что гидростатическое давление побеждает вашу фундаментную стену.Как только эти трещины образуются, вам необходимо стабилизировать и укрепить стену. Если не лечить, стена начнет сдвигаться и прогибаться. На фото ниже вы можете видеть, что трещина расширилась в щель, а стена изгибается внутрь в центре.

Этот снимок был сделан менеджером проекта Acculevel во время стандартной бесплатной оценки.

Если бы эту стену оставили в покое и не лечили, этот зазор продолжал бы расти. Изгиб стал бы более сильным, позволяя воде и грязи попадать в подвал.В конце концов, эта стена рухнула бы.

Это само собой разумеется, но обрушение стены подвала - серьезная проблема. Это ставит под угрозу безопасность и стабильность вашего дома. Вся конструкция будет в опасности: пол проседает, разделяющие стены трескаются и сдвигаются, окна и двери не открываются и не закрываются… вполне возможно, что вы не сможете жить в своем доме, пока он не будет отремонтирован.

Это один из вопросов, по поводу которого меня можно обвинить в том, что я «придираюсь» к читателям; Одна из моих первых публикаций для Acculevel заключалась в том, что нужно срочно исправить изогнутую или выпуклую стену подвала, и вот почему.Я очень серьезно отношусь к этой конкретной проблеме, и не без оснований. Затраты на исправление такой ситуации после обрушения стены бесконечно дороже, чем ремонт изогнутой стены. Это тот случай, когда задержка может иметь серьезные последствия. Мы рассмотрим эти затраты более подробно в этой статье о затратах на задержку.

Множественные трещины или трещины шире линии роста волос

Именно здесь диагностика может усложняться. Если вы видите трещины в гипсокартоне вашего дома, это может означать либо провисший пол, либо оседающий фундамент.

Провисание полов не вызвано проблемами с фундаментом; они берут начало в конструкционной системе деревянных полов. Если ваш пол провисает, необходимо проверить наличие повреждений балок перекрытия, основных балок, ленточных досок и подоконника. Мы обсудим эту тему более подробно в следующей главе.

Трещины в гипсокартоне указывают на оседание фундамента только при наличии дополнительных симптомов. Если причиной является фундамент, то в комнате с трещинами в гипсокартоне, вероятно, также будут «прилипать» двери или окна, что означает, что они либо не открываются легко, либо не будут оставаться закрытыми.Вы также можете увидеть трещины в фундаменте, как внутри, так и снаружи. На рисунке ниже показана ступенчатая трещина во внешнем фундаменте.

Этот снимок был сделан менеджером проекта Acculevel во время стандартной бесплатной оценки.

Вы можете спросить, почему внешняя ступенька является признаком оседания? Ведь внутри фундамента ступенчатые трещины означают наклонную стену. Я рада, что вы спросили, потому что мне тоже пришлось спросить! Разница в причина трещины .

Внутренние горизонтальные трещины или трещины ступенек внутри фундамента вызваны гидростатическим давлением. Но внешние трещины в фундаменте обычно возникают, когда ваша опора оседает. Внешние трещины указывают на то, что фундамент смещается из-за того, что земля под ним сдвинулась.

Если вы заметили трещины в фундаменте, внутри или снаружи, попросите профессионала оценить их за вас. Оценка трещин - это приобретенный навык, требующий практики, а неверная оценка может привести к ремонту, который будет стоить вам денег без решения проблемы.Один из лучших способов рассмотреть основание под засадку - использовать лазерный уровень; в этом видео наш директор по продажам демонстрирует, как это работает:

Если у вас есть трещины в гипсокартоне вашего дома, но отсутствуют другие признаки оседания фундамента, возможно, у вас повреждена система полов и необходимо уделить пристальное внимание в следующей главе. Если вы уверены, что у вас есть проблема с решением, перейдите к главе 6, где мы начнем рассматривать методы ремонта.

Глава 5: Трещины, указывающие на проблемы конструкции пола

Как я уже упоминал, провисание полов не является проблемой фундамента. Если пол в вашем доме провисает, это связано с проблемами с конструкционной системой деревянных полов. Мы подробно расскажем о том, как устранить эти проблемы, в статье, в которой рассматриваются типы ремонта и стоимость. Но для ясности я собираюсь обсудить симптомы, которые могут быть неверно истолкованы как решающие.

Если вы видите образование трещин в гипсокартоне вашего дома, это может быть признаком провисания конструкции пола или оседания фундамента.Этот симптом сам по себе не является окончательным, и это может расстраивать домовладельца, желающего узнать, что не так с его домом.

Пол с плавным уклоном - одна из тех проблем, о которых можно не замечать. Когда вы хорошо знакомы с чем-то вроде дома, небольшие изменения могут произойти прямо у вас под носом (или в пальцах ног, в данном случае).

Но иногда это очевидно. Вы видите зазор между полом и плинтусом, или на полу есть заметные высокие и низкие точки. Это симптомы, указывающие на проблему с конструкцией пола.

Этот снимок был сделан менеджером проекта Acculevel во время плановой сметной встречи. Балка пола гниет и крошится, так как опирается на балку.

Может у вас не так уж плохо или вы не уверены. В любом случае вам нужен лучший тест, чем просто полагаться на невооруженный глаз. Возьмите шарик или шарик (возможно, сначала вам нужно выгнать из комнаты домашних животных или детей!) И выберите один конец комнаты. С небольшим усилием откатите объект от себя и наблюдайте.В идеале он будет плавно и равномерно катиться по полу.

Если он катится вверх и вниз, как крошечные американские горки, у вас, вероятно, плохие балки пола.

Набирает ли скорость при движении? Это пол с уклоном. Наклон может быть вызван повреждением подоконника, ленточной доски и / или балок.

Если мяч достигает центра комнаты, затем замедляется и начинает катиться вперед и назад в углублении? Скорее всего, это провисание центрального луча.

Но - вот почему это сложно - если мяч не катится прямо по полу, а вместо этого поворачивается и катится к внешней стене, это все равно может быть проблемой фундамента.

Так что, если вы все еще не уверены или обнаружили признаки, указывающие на то, что у вас есть оба типа проблем, пожалуйста, сделайте перерыв в своем исследовании здесь и погрузитесь в наш контрольный список для фонда DIY. Этот контрольный список основан на собственном плане Acculevel по проверке по 21 точке, стоимость которого составляет 500 долларов США на 5 лет.

Но наш контрольный список для самостоятельной проверки дома доступен для вас по номеру бесплатно, , и он проведет вас через подробный обзор потенциальных проблемных областей вашего дома и даст совет, когда вам нужно принять меры.

Глава 6: Ремонт простых трещин: методы и затраты

Как человек, не склонный к механике, я с огромным уважением отношусь к мастерам, подрядчикам и строителям. Но даже если вы талантливый мастер на все руки, я должен спросить: пожалуйста, не пытайтесь ремонтировать трещины в фундаменте самостоятельно.

Ремонт трещин своими руками: пожалуйста, не пытайтесь делать это дома

Я понимаю желание самостоятельно отремонтировать и сэкономить немного денег, но ваш фундамент - не место для экспериментов своими руками.Даже для квалифицированных рабочих. Есть существенная разница между ремонтом трещины в фундаменте и заделкой края ванны. Для этих трещин требуются различные материалы и методы нанесения, и лучшие варианты часто недоступны для потребителей.

Пожалуйста, оцените ситуацию экспертом. Если они решат, что это не признак более серьезной проблемы, такой как структурное повреждение, не стесняйтесь попросить их порекомендовать, какие материалы вы можете использовать для устранения проблемы. Если вы избегаете профессионального диагноза, вы можете создать для себя больше проблем. Пытаясь самостоятельно диагностировать проблему, реальные проблемы остаются, делая их хуже и дороже устранять.

Как профессионалы ремонтируют трещины

Трещины в стенах подвала следует заделывать эпоксидной заливкой. Эпоксидный материал, используемый подрядчиками, является только полужестким, даже когда он полностью «затвердел». Помните, как мы говорили о гидростатическом давлении и о том, что оно может колебаться в зависимости от сезонных дождей и изменений температуры? Гибкость эпоксидной смолы позволит ей «двигаться» со стеной, сохраняя при этом прочное уплотнение.

Сколько стоит ремонт трещин?

Затраты на этот тип ремонта могут варьироваться в зависимости от количества трещин, их длины, количества необходимого материала и т. Д. В среднем клиенты Acculevel платят около 46 долларов за погонный фут за каждую трещину, требующую профессионального ремонта. . Если трещину не устранить, она в конечном итоге дойдет до точки, где требуются ремни из углеродного волокна. Мы объясним, как они работают, в следующей главе, но для сравнения: один ремешок может стоить 600-700 долларов.

Глава 7: Растрескивание и прогиб стен: методы и стоимость ремонта

Способы ремонта растрескавшихся и / или изогнутых стен будут различаться в зависимости от степени серьезности проблемы. Мы рассмотрим ваши варианты ремонта по порядку, от способов устранения мелких трещин и легкого перекоса до серьезных проблем с перекосом. Вы узнаете основную информацию о каждом методе, когда это будет лучший вариант, и о средних затратах.

Что такое ремни из углеродного волокна?

Ленты из углеродного волокна - это продукт, используемый для усиления и стабилизации фундаментной стены.Это самый дешевый метод ремонта и самый простой в установке. Они эффективны, пока стена изгибается на два дюйма или меньше.

Фотография сделана автором в мастерской Acculevel.

Это увеличенное изображение ремешка, который мы используем здесь, в Acculevel. Он изготовлен компанией Fortress Stabilization Systems, является самым прочным ремнем на рынке и имеет лучшую гарантию в отрасли. Acculevel также гарантирует их установку в течение всего срока службы вашей конструкции.

Имейте в виду, что не все ремни из углеродного волокна сделаны одинаково, и не все подрядчики гарантируют свою работу, как Acculevel. Если у вас есть дополнительные вопросы о гарантиях в сфере услуг, у нас есть блог, в котором рассматриваются минимальные требования для нашей отрасли и некоторые возможные красные флажки, о которых следует помнить.

Как работают ленты из углеродного волокна

Ремни крепятся к стене с помощью специального типа эпоксидной смолы. Эта эпоксидная смола герметизирует стену и прикрепляет к ней ремешок.Ремешки имеют специальные анкеры вверху и внизу стены, чтобы удерживать их на месте и предотвращать смещение или скольжение стены.

Это иллюстрация крепления ремня из углеродного волокна.

После завершения установки ремни и стены можно покрасить, чтобы минимизировать внешний вид ремонта. Большим преимуществом ремней из углеродного волокна является то, что их можно установить полностью изнутри дома, не требуя раскопок. Это снижает уровень шума, время установки и объем необходимой очистки.Это также избавит вас от головной боли и потенциальных затрат на ремонт или замену ландшафта, поврежденного в результате раскопок.

Обратите внимание: цель ремонта стены таким способом - стабилизировать фундаментную стену и предотвратить ее дальнейшее движение. Это означает, что ваша стена будет надежно удерживаться на месте, но ее невозможно полностью вернуть в исходное положение. Если вы хотите, чтобы наклонная стена вернулась в исходное положение, ее сначала необходимо выровнять вручную. Правка стен не требует раскопок .

Сколько стоят ремни из углеродного волокна?

Ремешки из углеродного волокна стоят примерно от 600 до 700 долларов каждый. Ремень следует устанавливать примерно через каждые 4 фута вдоль наклонной стены. Если длина вашей стены подвала составляет 24 фута, вам понадобится 5 ремней из углеродного волокна, а это примерно 3000–3500 долларов. Указанная цена включает как материалы, так и рабочую силу.

Если у вас есть дополнительные вопросы о ремнях из углеродного волокна, у нас есть статья, в которой подробно рассматривается этот метод ремонта.

Выпрямление стен: как это работает и сколько это стоит

Мы упоминали, что для выпрямления стен требуются земляные работы. Если вы хотите вернуть наклонную стену в исходное положение, выполните следующие действия:

  1. Домкраты могут быть временно установлены, чтобы поддержать наклонную стену во время раскопок.
  2. Земля за пределами поврежденной стены выкапывается на всю высоту стены. Это снимает давление на стену и дает ей возможность двигаться.
  3. Затем подрядчик использует гидравлические домкраты в подвале, чтобы вернуть стену на место. Оказавшись в оптимальном месте, стена закрепляется.

Учтите, что даже после того, как стена будет выпрямлена, она все равно будет нуждаться в армировании. Если эта стена ослабла однажды, то, скорее всего, ослабнет снова. Усиление предотвращает это. Думайте об этом как о сильно сломанной кости, в которую были вставлены булавки или стальной стержень.

Выпрямление подвальных стен стоит 250-275 долларов за погонный фут. Если длина стены 24 фута, это будет в диапазоне цен от 6000 до 6600 долларов. В эту цену не входят ремни из углеродного волокна, которые понадобятся вам для усиления стены и предотвращения смещения в будущем. .

Стеновые анкеры

Стеновые анкеры - хороший метод ремонта, используемый, если стена прогибается более чем на 2 дюйма, но только если у вас есть необходимое пространство на вашем участке.

Для установки анкера подрядчику требуется не менее 10 футов пригодной и доступной земли за пределами подвала.Установка анкера требует определенного объема земляных работ, и степень воздействия будет зависеть от того, что находится на за пределами поврежденной стены. У вас могут быть дорогие или ценные предметы, которые необходимо удалить или переместить, чтобы предоставить нам доступ к необходимому пространству, например, настил, веранды, тротуары, гараж и т. Д.

Если у вас нет свободного пространства на расстоянии не менее 10 футов в проблемной зоне, спиральные затяжки - лучший выбор (мы рассмотрим их далее).

Это иллюстрация стеновых анкеров.

Как работают анкеры для стен?

Установлены листы стальные; один конец заглублен на расстоянии 10-15 футов от дома, а другой прикреплен к наклонной стене.

Две пластины затем соединяются стальным валом. Этот стальной стержень постепенно затягивается, что плотно прижимает пластину к стене. Плита во дворе действует как якорь, удерживая стену на месте. В отличие от ремней из углеродного волокна, анкеры не так легко закрыть. Единственный способ скрыть анкеры или крепления - это закрыть саму стену.

Сколько стоят анкеры для стен?

Стеновые анкеры стоят примерно от 750 до 900 долларов каждый. Анкер следует устанавливать примерно через каждые 5 футов вдоль наклонной стены. Если длина вашей стены подвала составляет 24 фута, вам потребуется 4 анкера, что составляет примерно 3000–3600 долларов. Опять же, эта цена включает материалы и рабочую силу.

Основная цель анкеров (как и ремней из углеродного волокна) - укрепить фундамент, а не выпрямить стену.Если вы хотите выровнять стену, это потребует дополнительных земляных работ и увеличит расходы на ремонт.

Спиральные фиксаторы: альтернатива стеновым анкерам

Задвижки - самый дорогой метод ремонта изогнутой стены, но иногда они лучше всего подходят. Это просто зависит от того, что находится на расстоянии 10-15 футов от поврежденной фундаментной стены. Если это ваш бассейн или септическая система вашего соседа, вам лучше заплатить больше за закрепления.

Это иллюстрация винтовой фиксации.

Как устанавливаются фиксаторы?

Большая стальная пластина прикреплена к полу вашего подвала и поднимается вверх по стене к потолку. Затем к пластине крепится стальной вал с винтовой (винтовой) пластиной.

Затем подрядчик закручивает анкерный вал в землю за пределами вашего фундамента до достижения определенного крутящего момента. Этот крутящий момент - сила, необходимая для «захвата» или удержания.Как правило, длина подвязки составляет 14-21 фут. В редких случаях для хорошей устойчивости почвы требуется более длинная подвязка.

Вы можете подумать, что это ужасно похоже на процесс установки якорей.

Анкеры требуют раскопок; анкерная плита должна быть установлена ​​во дворе на несколько футов ниже и на расстоянии 10-15 футов от фундамента. Подвалы не требуют раскопок - установка производится из подвала. Подкладка просверливается глубоко в землю под углом, позволяющим избежать предметов, обычно размещаемых в жилом районе.

Сколько стоят тайбэки?

Спиральные втулки стоят примерно от 1500 до 1600 долларов каждая. Якорь следует устанавливать примерно через каждые 5-6 футов вдоль наклонной стены. Если длина вашей стены подвала составляет 24 фута, вам понадобятся 3 анкера, что оценивается в 4500–4800 долларов (включая материалы и рабочую силу).

Методы, которые я здесь описал, - ремни из углеродного волокна, анкеры для стен и задние стяжки - действительно лучший вариант ремонта сильно потрескавшейся или изогнутой стены.Но хорошие новости - это не единственные новости (у плюсов всегда есть минусы, верно?). Итак, теперь, когда мы поговорили о том, как решить проблему, вам необходимо понять потенциальные недостатки тех же методов ремонта.

Глава 8: Проблемы ремонта изогнутой стены

К настоящему времени вы знаете, что устойчивость вашего дома буквально зависит от ремонта сильно потрескавшейся или изогнутой стены. Но есть некоторые потенциальные проблемы с решениями по ремонту, и в интересах полного раскрытия информации мы собираемся рассмотреть их сейчас.

Для ремней из углеродного волокна, качество стены должно быть хорошим. Если бетон мягкий или изношенный, эпоксидная смола не выдержит. Ремешок предназначен для удержания стены на месте. Но он не сможет удержать стену, если сама стена рушится или разрушается. Если бетон в плохом состоянии или блоки ломаются, вам необходимо отремонтировать или заменить этот участок стены.

Если вы не уверены, осмотрите стену и область вокруг нее.Вы видите на полу хлопья, бетонные «крошки» или небольшие кусочки бетона? Вы можете подмести область и посмотреть, что собралось. Все еще не уверены? Острием отвертки попробуйте поцарапать бетон или поддеть его. Если вы можете легко врезаться в стену (с усилием, аналогичным рытью в плотно утрамбованной грязи), значит, ваш бетон ухудшается, и перед установкой ремней потребуется ремонт.

Еще одна потенциальная проблема - доступ. Поскольку ремни из углеродного волокна прикреплены к верхней и нижней части стены, подрядчику необходим полный доступ к этой стене.Это может быть неудобно, если ваша система отопления, вентиляции и кондиционирования, водонагреватель или прачечная расположены в этом месте; их необходимо отключить и переместить во время установки.

Аналогичным образом, если у вас есть готовый подвал, вам нужно будет переместить любую мебель, удалить гипсокартон и т. Д. Восстановление первоначального великолепия подвала после ремонтных работ - это дополнительные расходы, которые вам необходимо учитывать, когда вы закончите работу.

Эта фотография была сделана членом экипажа Acculevel после установки ремня из углеродного волокна и ремонта трещин.Как только эпоксидная смола полностью высохнет, домовладелец может закрасить этот ремонт, чтобы он соответствовал другим белым стенам.

Для настенных анкеров: , возможно, вам придется убрать или переместить предметы во дворе. В зависимости от того, где должна быть анкерная пластина, вам, возможно, придется удалить ландшафтный дизайн, дорожку, настил и т. Д. Это может означать дополнительные расходы, если вам нужно отремонтировать или заменить элементы, на которые повлияла установка анкера.

Как для стеновых анкеров, так и для винтовых анкеров , для установки необходимо просверлить фундамент.Каждый раз, проделывая дыру в стене подвала, вы рискуете просочиться или протечь. Подрядчик заполнит и закроет края проникновения, но позже может потребоваться ремонт или усиление.

Из-за всех этих потенциальных проблем ремонт вашей стены кажется большой проблемой, и я бы понял, если бы вы не захотели браться за проект такого масштаба. Может возникнуть соблазн, как сказал бы мой босс, «выбросить все до чертиков».

Но затягивание с этим ремонтом связано с реальными ощутимыми расходами. В этой статье мы привели четыре конкретных примера, чтобы количественно оценить, какими могут быть эти расходы. Одним из таких примеров является тема, которую мы только что обсуждали, ремонт изогнутой стены. Другой пример охватывает нашу следующую тему: отстаивающийся фундамент.

Глава 9: Как отремонтировать оседающий фундамент: винтовые опоры

В главе 4 мы обсуждали, как множественные трещины или расширяющиеся трещины могут быть признаком того, что ваш фундамент оседает. Чтобы освежить вашу память, я кратко напомню, на что следует обратить внимание:

  1. Трещины в гипсокартоне, особенно возле дверей и / или окон.
  2. Двери и окна в этих местах будут «прилипать» (их будет трудно открыть или закрыть).
  3. Трещины на внешней стороне фундамента.

Если у вас отстойный фундамент, винтовые опоры - лучшее решение. Некоторые подрядчики используют толкающие опоры вместо винтовых, но многолетний опыт научил команду Acculevel, что винтовые опоры - лучший выбор для жилых домов и даже для большинства коммерческих применений. Все дело в рычаге воздействия и в том, как применяется сила.В следующей главе я объясню разницу между спиральными и нажимными опорами. Во-первых, давайте разберемся с основами пирсов.

Что такое винтовая опора?

Винтовая опора - это стальной вал со спиральными (винтообразными) пластинами на конце. Этот пирс ввинчивается в землю до тех пор, пока не ударится по устойчивой ненарушенной почве.

Это иллюстрация винтовой опоры.

Эта ненарушенная почва будет ниже линии промерзания, колеблющегося уровня грунтовых вод и любой нарушенной почвы.На этом уровне земля твердая, поэтому пирс будет устойчивым и неподвижным. Для определения необходимой глубины для опор используется система манометров. Таким образом, установка опор зависит от уникальных почвенных условий вашего дома.

Факт или вымысел: винтовой пирс - это то же самое, что и шнек? Вымысел. Бур - это инструмент, который просверливает землю, удаляет почву по мере продвижения , специально для создания дыры в земле.
Думайте о шнеке как о большом сверле, а спиральный стержень - как о винте.

Как работают опоры?

Верх пирса имеет стальную скобу. Этот кронштейн расположен под опорой вашего фундамента, бетоном, на котором построен ваш фундамент. Кронштейн работает как сиденье стула, поддерживая стену и удерживая ее на месте. После того, как винтовая опора будет надежно закреплена, кронштейн прикреплен к фундаменту.

Это иллюстрация винтовых опор.

Хотите увидеть этот процесс в действии? У нас есть два разных видео для просмотра.

Первый - это установка дома у клиента:

Второй - демонстрация части стены, которую мы построили для этой цели. Об этом рассказывает наш директор по продажам, Нолан Бири:

Пирсы стабилизируются, но они не могут поднять ваш фундамент

Пирс укреплен твердым грунтом, что дает ему необходимый рычаг, чтобы удержаться от него. вес вашего дома.Иногда можно вернуть фундамент в исходное положение. Если это можно сделать, это идеально. Но - и я действительно хочу подчеркнуть, что - подъемник не является основной задачей.

Опоры стабилизируют ваш фундамент и удерживают его от смещения больше, чем он уже есть. Ваш фонд не образовался в одночасье. Скорее всего, это происходило медленно, с течением времени. Ваш дом, построенный на этом несущем фундаменте, тоже поселился. Если бы вы могли волшебным образом вернуть фундамент в исходное положение, вы бы сильно повредили стены, пол, гипсокартон, окна и т. Д.

Высота подъема, которую вы можете достичь с помощью винтовых опор, зависит от того, насколько сильно уселся ваш дом и сколько косметических (неструктурных) повреждений вы готовы принять. Допустим, вам недавно заменили окна; если дом значительно приподнят, он может разбить некоторые из новых окон. Сможете ли вы заменить их во второй раз?

Это то, что вам следует обсудить со своим подрядчиком во время оценки площадки. Им нужно будет ознакомиться с вашим домом и имуществом, прежде чем они смогут обсудить реалистичные рекомендации.

Пирсы требуют опыта и знаний

Критически важно иметь опытного и квалифицированного подрядчика для проведения оценки вашего фундамента. Если не сделать это должным образом и с использованием правильных инструментов, установка будет пустой тратой денег, и ваш фундамент не будет отремонтирован.

Вы должны быть уверены, что подрядчик:

  • Установил множество опор до
  • Располагает их правильно
  • Устанавливает их в правильном месте
  • Устанавливает их на нужную глубину и достигает оптимального уровня крутящего момента- Одной глубины недостаточно, особенно если вокруг фундамента есть мягкий или нарушенный грунт.
  • Правильно определяет потребности дома в несущей способности и обеспечивает надлежащую опору.

Этот снимок был сделан членом экипажа Acculevel во время установки винтовой опоры.

Цены на винтовые опоры

В определенной степени это будет зависеть от того, какая часть вашего фундамента осела. Вполне возможно, что вам понадобится больше одного пирса. И вы можете с уверенностью предположить, что дополнительные опоры будут стоить вам больше денег.Винтовые опоры обычно устанавливают за пределами осевшей стены или угла. Опоры следует размещать через каждые 5-7 футов вдоль пораженного участка на типичной фундаментной стене.

Еще одним фактором, который может повлиять на цену, является сложность установки. Если опоры заходят в часть вашего двора, свободную от препятствий, их можно вырыть с помощью машины. Это делает установку менее дорогой, быстрой и простой.

Но предположим, что опоры должны быть установлены в подвальном помещении или в подвале, или есть постоянная конструкция, такая как бассейн или крыльцо, которая ограничивает рабочее пространство.Это потребует ручной установки опор. Очевидно, что этот процесс более медленный и трудоемкий, поэтому стоит дороже.

Сколько стоят пирсы?

Хотя мы можем предоставить вам диапазон цен, чтобы помочь вам оценить стоимость, всегда верно, что точная стоимость будет зависеть от деталей, характерных для планировки и дизайна вашего дома. Все эти числа включают и материалов и трудозатрат для опор стандартной длины. Пирсы, вырытые машиной, обойдутся вам примерно в 1500-1850 долларов за штуку . Пирсы, которые нужно выкопать вручную, обойдутся вам примерно в 1600-2300 долларов за штуку .

Для получения дополнительной информации о ценах, пожалуйста, просмотрите наш подробный блог о стоимости винтовых опор. Мы также рассмотрим другие вопросы, которые могут повлиять на затраты, в Главе 11.

Глава 10: Винтовые опоры Vs. Толкающие опоры: почему мы рекомендуем винтовые опоры

Если вы уже проводили какие-либо исследования опор ранее, вы, возможно, встречали подрядчиков, которые устанавливают толкающие опоры.Толкающие опоры отличаются от спиральных опор несколькими существенными особенностями. У нас есть более подробное обсуждение этих двух методов в этом блоге, если вы хотите более подробное сравнение. Но мы обсудим здесь обзор этих различных методов.

Как опоры, так и винтовые опоры представляют собой стальные конструкции. Оба они устанавливаются в землю вокруг фундамента с целью восстановления устойчивости здания и предотвращения дальнейшего повреждения. Оба они предназначены для постоянного решения и должны рассматриваться как долгосрочные инвестиции в вашу собственность.

Большая разница между ними в том, как они работают.

Возможно, вы заметили в последнем абзаце, что я использовал слово «здание», а не «дом». Толкающие опоры лучше всего использовать в коммерческих условиях для больших и тяжелых конструкций. Это связано с тем, что коммерческие здания обычно имеют прочный укрепленный фундамент, который можно оттолкнуть с большой силой. Толкающие опоры используют вес здания в качестве рычага, поэтому они должны быть тяжелыми и хорошо укрепленными фундаментами.

Толкающие опоры - это тяжелые трубы, которые гидравлически забиваются через фундаментный кронштейн в землю до тех пор, пока не достигнут отметки отказ под фундаментом дома. После того, как все опоры будут установлены, к каждой из них крепится гидравлический домкрат. Затем они поднимают дом, стремясь достичь его как можно ближе к исходному положению. После этого колонны опоры крепятся к скобам. Недостатком этого метода является то, что прижатие опоры к фундаменту может создать значительную нагрузку на фундамент или даже вызвать его повреждение.

Отказ против сопротивления: Отказ означает, что пирс нельзя толкнуть дальше грубой силой. Сопротивление - это то, что мы измеряем для винтовых опор: насколько сложно или плотно ввинчиваться в землю, или какой крутящий момент требуется, чтобы продолжать закручивать опору в землю.

Винтовые опоры можно безопасно использовать как в коммерческих зданиях, так и в жилых домах. Когда они установлены, подрядчик использует специальное оборудование (известное как динамометрическая головка или приводная головка) для ввинчивания опор в землю.

Это оборудование включает манометр для измерения силы (крутящего момента), необходимой для ввинчивания опоры в землю. После того, как будет достигнуто необходимое давление грунта, то есть пристройка пирса к вашему дому. В Acculevel мы относимся к дому каждого клиента так, как если бы он был нашим. Мы не готовы рисковать возможным повреждением, которое может возникнуть в результате установки толкающих опор.

Мы твердо уверены, что винтовые опоры - лучшее решение, и они, как правило, единственный тип, который мы используем для ремонта отстойного фундамента.Как винтовые, так и нажимные опоры эффективны в крупных коммерческих помещениях; однако мы настоятельно рекомендуем использовать только винтовые опоры в домах и небольших коммерческих зданиях.

Но это не означает, что винтовые опоры просты в установке или полностью лишены каких-либо недостатков.

Глава 11: Возможные проблемы со спиральными опорами

Каждый раз, когда подрядчику приходится проводить земляные работы вокруг вашего дома, возникают возможные осложнения. С пирсами связаны три основных типа, и мы кратко их рассмотрим здесь.Если вам нужна более конкретная информация, у нас есть блог, в котором подробно рассматривается эта концепция. И да, этот каламбур не был задуман.

Перебои в повседневной работе

Первая и наиболее очевидная потенциальная проблема - это перебои в работе коммунальных служб. Все ответственные подрядчики (и домовладельцы!) Должны подавать заявки на коммунальные услуги, чтобы указать свое местоположение, прежде чем копать в вашем дворе.

В большинстве случаев это делается быстро и тщательно.Однако люди, выполняющие эту услугу, являются людьми и могут ошибаться. Чаще всего повреждается кабельное телевидение или доступ в Интернет. Хотя мы знаем, что отключение кабельного телевидения и интернета - это перебои, которые никому не нравятся, мы все можем согласиться с тем, что более серьезные проблемы связаны с электричеством, водопроводом или газопроводом.

Сам процесс установки шумный и несколько запутанный. Это определенно помешает повседневной жизни вашей семьи, но это относительно кратковременный перерыв.В зависимости от количества опор и способа рытья (машинной или ручной) опоры обычно устанавливаются в течение 1-5 дней. Бригада Acculevel обычно может установить 3-7 опор в день.

Итак, если вы работаете из дома или занимаетесь домашним бизнесом, установка может быть более сложной задачей, которую вам нужно планировать. Я имею в виду именно те смельчаки, которые заботятся о детях и нуждаются в этих малышках, чтобы вздремнуть, чтобы предотвратить хаос (и потенциальный бунт).

Ландшафтный дизайн или материальный ущерб

Раскопки могут произвести неизгладимое впечатление на ландшафт.Да, мы относимся к дому клиента с особой заботой и уважением и стараемся свести к минимуму то, что необходимо удалить или переместить. Но факт в том, что для установки опор необходимо вырыть большие ямы вокруг фундамента.

Это может означать временное перемещение растений или украшений. Возможно, потребуется вырвать подъезды или тротуары, и вам, возможно, даже придется снять настил, чтобы рабочая бригада получила полный доступ, в котором они нуждаются.

Это фото было сделано членом экипажа Acculevel во время установки пирса.Темная полоса на бетоне - это место, где крыльцо было изначально соединено с домом.

Добавленная глубина

Стандартная длина винтовой опоры составляет 21 фут. Для 90% клиентов Acculevel этого достаточно. Но всегда существует небольшая вероятность того, что опора стандартной длины не войдет в почву достаточно глубоко для достижения необходимого уровня крутящего момента.

Самая неприятная часть этого вопроса? Не всегда можно ожидать, что это станет проблемой.

Мы можем установить опоры в 5 домах в одном районе, и одному из них может потребоваться дополнительная глубина. Все зависит от того, есть ли у вас почвенный состав, выдерживающий 21 фут. Помните, когда мы обсуждали уплотнение почвы и типы почвы? Это еще одна область, где все это может быть проблемой.

Теперь опытный подрядчик может сделать обоснованное предположение. Например, если почва заметно мягкая и насыщенная или ваш дом находится рядом с озером или рекой, это предупреждающие знаки, что вам могут понадобиться более длинные опоры.Но единственный способ узнать наверняка - это установить пирс и снять показания манометра.

Стоимость более длинных опор составляет 21 доллар за дополнительный фут, умноженный на количество необходимых опор. Поверьте нам, мы знаем, что получение сметы, подписание контракта и повышение цены может быть очень неприятным. Но вы должны понимать, что , если опоры не будут установлены на полном расстоянии до несущего грунта, они не принесут пользы дому .

Вы имеете право отказаться от дополнительных расходов. В противном случае надежный подрядчик откажется выполнять установку. Поступить иначе - значит действовать под ложным предлогом; Стоит еще раз упомянуть, что неправильно установленные опоры - напрасная трата усилий.

Задача номер один при установке пирса - стабилизировать ваш дом и восстановить его структурную целостность. Как и наклонные стены, задержка с установкой пирса приведет к тому, что вы заплатите больше. Осадочный фундамент обычно не рушится, как наклонная стена; но чем дольше это будет продолжаться, тем больший и худший на вид «косметический» ущерб будет нанесен.

Мы называем это косметическим повреждением, потому что это не структурное повреждение. Но если вы пытаетесь продать дом на отводном фундаменте, вам придется нелегко с домашним инспектором. Скорее всего, они отметят каждую трещину в гипсокартоне, каждую торчащую дверь или окно, уклоны полов. Будет непросто найти покупателя, который не обращает внимания на все это.

Глава 12. Дополнительные ресурсы

Заметили ли вы некоторые симптомы, которые могут быть проблемами с фундаментом, но вы не уверены? У нас есть БЕСПЛАТНОЕ руководство, которое проведет вас через полную проверку фундамента.Мы основали этот контрольный список на 21-точечном осмотре дома, который мы предлагаем нашим клиентам (по цене 500 долларов США на 5 лет).

Acculevel предоставляет одни из лучших гарантий в нашей отрасли. Прежде чем выбрать подрядчика, убедитесь, что вы знаете, какие гарантии предлагает ваш подрядчик. Я исследовал определение «пожизненной» гарантии, и вы можете быть удивлены результатами. Я, конечно, был, и не в хорошем смысле.

Если вы раньше не нанимали подрядчика и хотели бы получить инструкции о том, как действовать дальше, мы предлагаем контрольный список вопросов, которые вам следует задать.В статье представлены вопросы с ответами Acculevel, а также ссылка на БЕСПЛАТНУЮ пустую копию вопросов для вашего использования. Это тоже не ограничивается ремонтом фундамента; Вы можете использовать его с любыми подрядчиками - кровельщиками, малярами, ландшафтными дизайнерами. Важно то, что вы тщательно проверяете всех, кто собирается работать с вашим домом, чтобы вы могли быть уверены, что они подходят вам.

Глава 13: Нужен ли фундаментальный ремонт?

Надеюсь, мы ответили на ваши вопросы и предоставили вам необходимую подробную справочную информацию.Если у вас есть дополнительные вопросы или проблемы, связанные с вашим домом, ваш лучший ресурс - это опытный подрядчик, который должным образом и тщательно оценит ваш дом. К вопросам фонда нельзя подходить случайно; долговечность вашего дома требует здоровой и надежной основы.

Пожалуйста, помните, что для этих важных видов ремонта необходим знающий и опытный подрядчик. Вы не хотите инвестировать в крупные домашние проекты только для того, чтобы обнаружить, что был использован неправильный метод или что правильный метод был использован неправильно.

Перед подписанием любого контракта мы настоятельно рекомендуем вам всегда проверять, является ли компания авторитетной, застрахованной и аккредитованной Better Business Bureau.

Если вы живете в зоне нашего обслуживания, позвоните нам. Acculevel - это семейная компания, которая по возможности использует продукцию американского производства. Мы предлагаем бесплатные оценки всем нашим клиентам, и мы не используем методы давления или «жесткой продажи». Все услуги, которые мы предоставляем, выполняются нашими собственными сотрудниками; мы не используем субподрядчиков ни на одном из наших рабочих мест.Мы с нетерпением ждем возможности служить вам!

Жилые дренажные доски и дренажные желоба низкого уровня

В большинстве районов страны также должна быть установлена ​​полная дренажная система для снятия гидростатического давления и продления срока службы гидроизоляционной мембраны.

Система обычно состоит из трех основных компонентов: дренажная плита или мембрана, обеспечивающая легкий путь влаги к фундаментам, дренаж в фундаменте, отводящий воду от конструкции, а также либо дренажный насос, французский дренаж, либо система сбора ливневой воды для утилизируйте собранную воду.

Точная конструкция системы зависит от источника воды и уклона участка.

В некоторых районах наибольшую озабоченность вызывает высокий уровень грунтовых вод. Когда уровень грунтовых вод поднимается выше уровня пола, подвал действует как лодка в пруду, и вода просачивается через любую трещину или отверстие в бетоне или даже через саму матрицу. Если вода поднимается через трещины в полу, или вода поступает в нескольких местах, виноват высокий уровень грунтовых вод.

В других регионах поверхностные воды вызывают серьезную озабоченность. Сильные осадки, особенно в сочетании с неправильно установленными водосточными желобами и водосточными трубами, могут привести к прямому контакту большого количества воды с фундаментом дома. Тот же эффект может иметь участок с плохим уклоном.

Некоторые строители считают, что сухой климат или песчаная почва делают дренажные системы ненужными, но обычно это не так. Спринклеры, ненадлежащее озеленение или периодические проливные ливни могут создавать дырявые подвалы в пустынных поселениях.

Недренированный или плохо осушаемый подвал может создать множество проблем. Без защиты гидроизоляционные мембраны могут быть повреждены во время засыпки, или они могут со временем разрушиться из-за грунтовых вод и почвенных химикатов. Влажные стены отводят тепло в землю, а влага может повредить вещи. Влажные подвалы также способствуют росту плесени, что привело к шквалу судебных исков в последние годы. В крайнем случае плохой дренаж может привести к разрушению конструкции стены.

Виновником почти всех негерметичных подвалов является гидростатическое давление. Вес воды, выдавливающей наружу, зависит от ее глубины. Вода глубиной 12 дюймов дает только ½ фунта на квадратный дюйм, но на дне 8-футового подвала это составляет 500 фунтов на квадратный фут! Инженеры подсчитали, что нагрузка на недренированную стену часто вдвое больше, чем на правильно осушенную стену. Даже если стена выдержит нагрузку, давление будет прогонять воду через швы в гидроизоляции и трещины в бетоне.

Хорошая дренажная система снимает это давление, продлевая срок службы стены, гидроизоляционных материалов и содержимого подземного пространства.

Дренажные плиты

Еще со времен Римской империи инженеры и строители использовали щебень или гравий в качестве дренажа. Обычно он дешев, доступен, прост в использовании и хорошо работает при правильной установке. Принцип состоит в том, что вода может течь через воздушное пространство в совокупности. Возле фундамента устанавливается перфорированная труба или дренажная плитка, которая собирает воду и направляет ее от конструкции.

Недостатком этих «дренажных каналов» является то, что они требуют осторожной установки и иногда могут забиваться почвой.

Начиная с 1960-х годов стали доступны и другие материалы. Пластиковые листовые изделия и геотекстильные ткани дали гидроизоляционным контакторам новые возможности для создания дренажных систем.

Сегодня эти так называемые «листовые дренажи» доступны в широком диапазоне размеров, прочности на сжатие, скорости потока, способности фильтрации и химической стойкости, чтобы удовлетворить практически любую дренажную систему.

Модель

Delta MS производства Cosella-Dorken является типичной. Изделие, изготовленное из экструдированного полиэтилена высокой плотности, имеет ряд углублений, отформованных в пластике, которые создают воздушный зазор между мембраной и основанием. Предназначенный в первую очередь для жилых помещений, продукт обеспечивает выдающуюся прочность на сжатие и ударопрочность (чуть более 5200 фунтов на квадратный дюйм). Он был одобрен ICC для автономного использования в качестве гидроизоляционной мембраны.

Мембраны

Dimple производятся как минимум полдюжиной других компаний, включая CCW MiraDRAIN от Carlisle Coatings & Waterproofing, Platon от Armtec и GeoMat от MarFlex.SuperSeal и DMX также производят ямчатые мембраны.

Многие из этих компаний также производят ямчатые мембраны со склеенным геотекстилем для более требовательных применений. Примеры включают Amerdrain от American Wick Drain, TremDrain от Tremco, Delta Drain от Cosella и аналогичные продукты от Mar-Flex и Cetco.

«В этом случае ямки обращены к почве, а геотекстиль создает свободную полость для стекания воды», - объясняет Дэйв Галлахер, представитель по маркетингу компании Cosella Dorken.

EnkaDrain от Colbond работает аналогично, но имеет другой дизайн. Вместо ямок EnkaDrain использует клубок полипропиленовых нитей для создания воздушного зазора. EnkaDrain состоит от 40% до 50% переработанного материала, полученного после промышленной переработки, и доступен с геотекстилем, приклеенным к одной или обеим сторонам.

AmerDrain 500 от American Wick Drain утверждает, что является «наиболее распространенным продуктом, используемым для подвалов и фундаментов коммерческих проектов», и является типичным продуктом этого типа.Дренажный лист размещаются рядом с фундаментом или подпорной стенкой, защищая его от повреждений, вызванных обратным заполнением. Геотекстиль обращен наружу, не позволяя почве забивать ямки и создавая пустоты для отвода воды к основанию.

Направленные в первую очередь на коммерческое строительство невысокого уровня, они становятся все более распространенными на рынках жилья, поскольку дома становятся больше, а владельцы строят на участках с более сложными проблемами дренажа.

Большинство этих изделий из геотекстиля / ямок имеют прочность на сжатие от 10 000 до 15 000 фунтов на квадратный дюйм и могут истощать от 15 до 20 галлонов в минуту на один линейный фут.Точные характеристики конкретного продукта обычно размещаются на сайте производителя.

Другой выбор для дренажных панелей - использование жестких или полужестких изоляционных панелей. Они обладают теми же преимуществами по сравнению с традиционными дренажами заполнителя, что и листовые изделия: меньший вес; защита гидроизоляционной мембраны при засыпке; и лучшая, более быстрая скорость дренажа.

Кроме того, эти панели также изолируют жилое пространство под землей. R-значения обычно составляют около R-5 на дюйм.Помимо очевидной экономии энергии и повышения внутреннего комфорта, панели снижают риск образования плесени и конденсата на холодных стенах подвала.

Панели, такие как Drain & Dry от Mar-Flex или Tuff-N-Dri от Tremco, изготовлены из стекловолокна и смолы. Другие сделаны из пенополистирола (EPS), гибкого пенопласта с закрытыми порами и даже минеральной ваты. Панели обычно выпускаются с лицевой стороной из геотекстиля с одной стороны.

Дренажные трубы

Независимо от того, какой тип дренажной доски вы используете, после того, как вода достигнет нижней части фундаментной стены, необходимо установить дренажный дренаж, иногда называемый дренажной плиткой, для отвода воды от конструкции.

«В идеале сливную плитку следует устанавливать наверху основания», - говорит Стив Гросс, директор по маркетингу CertainTeed. «Вы хотите перехватить воду до того, как она попадет в холодный стык между фундаментной стеной и основанием. Обычно это слабое место для проникновения воды, и именно здесь гидростатическое давление является самым большим ».

В течение последних 50 лет или около того наиболее распространенным стоком в основании была перфорированная труба из ПВХ, заглубленная под несколькими футами промытого гравия диаметром один дюйм.Гравий покрыт фильтром, который пропускает воду и не пропускает почву. Исторически это делалось слоем соломы. Сегодня используются фильтрующие ткани из геотекстиля.

Некоторые утверждают, что это решение по-прежнему остается лучшим. «Мы большие сторонники того, чтобы там гравий», - говорит Галлахер из Cosella-Dorken. «Мы видим очень реальные и значительные преимущества использования гравия».

Транг Шварц, менеджер по маркетингу компании American Wick Drain, говорит, что трубопроводно-гравийные системы работают хорошо, но работают с ограничениями, когда дренажные плиты с высокой пропускной способностью подходят к концу.«Перфорированная труба и гравий - хорошая система, и она отлично пропускает воду, но обычно она перфорирована только на 5% своей поверхности», - говорит она. «Мы предлагаем продукт, который облегчает попадание воды в открытое пространство и удаление от конструкции».

Компания American Wick’s Akwadrain использует мембранную технологию с ямочками для создания полосового дренажа с 65% открытого пространства, в отличие от 5% открытого пространства в перфорированной трубе. Он имеет более глубокие ямочки и покрыт геотекстилем для предотвращения засорения.Изделие прижимается к внешней стороне основания, затем засыпается гравием, чтобы заполнить зазор между листовым сливом и полосовым сливом. Продукт высотой шесть дюймов может обрабатывать 21 галлон на линейный фут в минуту. Под гидростатическим давлением 12-дюймовый продукт может обрабатывать 100 галлонов в минуту.

Подобные продукты доступны от Mar-Flex и Tremco.

American Wick Drain и Tremco Barrier Solutions предлагают свои дренажные листы с ямочками и дренажную плитку в одном продукте, чтобы упростить установку.

Возможно, самый быстрый способ установить слив в фундаменте - это использовать Form-A-Drain от CertainTeed.

«Это решение 3-в-1 для наиболее распространенных проблем, с которыми сталкиваются подрядчики», - говорит Гросс.

Form-A-Drain - это прямоугольный линейный продукт из ПВХ. Доступный в четырех полноразмерных размерах - 4 дюйма, 6 дюймов, 8 дюймов и 10 дюймов в высоту - перфорированный продукт используется для формирования опор, а затем остается на месте для сбора и отвода грунтовых вод.

«Прежде всего, вы получаете огромную экономию рабочей силы, если оставите линейные детали на месте и вам не придется возвращаться и снимать деревянные формы», - говорит Гросс.«Во-вторых, они находятся в идеальном месте, идеально ровно и жестко связаны с отстойником».

Gross рекомендует использовать Form-A-Drain с обеих сторон основания, что не только приводит к более ровному основанию, но также предотвращает скопление грунтовых вод и вредных газов (при подключении к сливной системе) под полом.

Boccia Bros. продает полые молдинги, специально разработанные для слива воды с внутренней стороны фундамента и под плитой подвала.

Какую бы систему вы ни использовали, Тим Картер с сайта askthebuilder.com рекомендует устанавливать слив для фундамента сразу после заливки фундамента.

«Есть преимущества в выполнении работы таким образом», - пишет он. «Во-первых, пространство между краем нижнего колонтитула и стеной может заполниться обрушившейся грязью и / или переливом бетона в результате заливки фундаментной стены. Этот материал сложно выкопать и удалить после заливки стен подвала. Кроме того, трудно работать на узком участке, оставшемся вдоль фундамента после того, как стены будут возведены и залиты.”

Водоотведение

Так куда же девается вода, собранная опорными сточными водами? Если вы строите участок под уклоном, это несложно. Дренаж соединяется с трубой, которая проходит немного вниз или даже по уровню от нижнего колонтитула, пока не выходит из земли.

Если участок ровный, вам понадобится отстойник. Труба между сливной плиткой и поддоном будет проходить через нижний колонтитул или под ним, поэтому проще всего установить ее до заливки нижнего колонтитула. Вода, которая собирается в отстойнике, затем утилизируется и перекачивается либо в канализацию, расположенную вдали от дома, либо в систему ливневой канализации.При подключении к системе ливневой канализации обязательно установите предохранители противотока.

Водосливные насосы обычно подключаются к электросети дома и могут иметь резервную батарею. Другие, например, откачивающий насос TripleSafe, имеют дополнительный резервный насос на случай выхода из строя или перегрузки основного насоса. Оба насоса подключены к электрической системе дома. Третий насос работает от батареи на случай отключения электроэнергии.

Другой рекомендуемый компонент - сигнализация воды.Помещенный в поддон, он издаст пронзительный звуковой сигнал, если в поддоне скопится слишком много воды.

(PDF) Недренированная способность ленточных фундаментов с плинтусами при комбинированном нагружении

анизотропия и постпиковое размягчение, а также исследован

ограниченный диапазон условий нагружения (связанных с приложением нагрузки на рычаг). рука над фундаментом). Эти

проблемы следует изучить независимо, чтобы оценить их важность для общей емкости фундамента.Тем не менее,

полагает, что общие выводы, сделанные здесь, будут иметь значение

для многих реальных условий основания и почвы.

БЛАГОДАРНОСТИ

Авторы благодарны за поддержку со стороны UK En-

Gineering and Physical Sciences Research Council GR /

R71856 / 01.

ОБОЗНАЧЕНИЕ

H горизонтальная нагрузка

H

max

максимальная горизонтальная нагрузка фундамента (без вертикальной нагрузки

)

H

o

горизонтальная нагрузка на опору (без вертикальной или моментной нагрузки

) )

ч, смещение опоры по горизонтали

Моментная нагрузка

M

макс.

Максимальный момент опоры (без вертикальной нагрузки)

M

o

Моментная нагрузка опоры (без вертикальной или горизонтальной

нагрузка)

В вертикальная нагрузка

В

o

вертикальная нагрузка на опору при сжатии

v вертикальное смещение

Ł вращение опоры

ССЫЛКИ

Advanced Geomechanics (2001).Код анализа всасывающей сваи: AG-

Руководство пользователя SPANC, версия 3

.

0, Advanced Geomechanics

Внутренний отчет. Перт: продвинутая геомеханика.

Брансби, М. Ф. и Рэндольф, М. Ф. (1997). Фундаменты мелкого заложения

подвержены комбинированным нагрузкам. Proc. 9-е межд. Конф. на компьютере

Методы и достижения в геомеханике, Ухань 3, 1947–1952.

Брансби, М. Ф. и Рэндольф, М. Ф. (1998). Комбинированная загрузка

фундаментов с плинтусами

.Ge

´

Техника 48, № 5, 637–655.

Брансби, М. Ф. и Рэндольф, М. Ф. (1999a). Влияние заделки

на недренированную реакцию фундаментов кессона на

связанных нагрузок. Почвы найдены. 39, № 4, 19–34.

Брансби, М. Ф. и Рэндольф, М. Ф. (1999b). Влияние формы фундамента с плинтусом

на реакцию на комбинированные нагрузки V-M-H. Int.

J. Offshore Polar Engng 9, No. 3, 214–218.

Баттерфилд, Р.И Тикоф Дж. (1979). Использование физических моделей в конструкции

: Обсуждение. Proc. 7 евро. Конф. Soil Mech., Брайтон 4,

259–261.

Кэссиди, М. Дж., Бирн, Б. В. и Рэндольф, М. Ф. (2004). Сравнение

сыновей комбинированного поведения нагрузок на основание из шпудкана и кессона

на мягкой нормально консолидированной глине. Ge

´

Техника

54, № 2, 91–106.

Гурвенек, С. и Рэндольф, М. Ф. (2003). Влияние неоднородности прочности

на форму области разрушения при комбинированном нагружении

ленточного и кругового фундаментов на глину.Ge

´

otechnique

53, № 6, 575–586.

Гурвенек, С. (2007). Влияние формы на несущую способность прямоугольных опор

при общей нагрузке. Ge

´

техника 57, № 8, 637–

646.

HKS (2001). Руководство пользователя ABAQUS, версия 6.2. Потакет, Род-Айленд: Hibbitt,

Karlsson and Sorensen, Inc.

Мартин, К. М. (1994). Физическое и численное моделирование морских фундаментов

при комбинированных нагрузках.Докторская диссертация, Университет

Оксфорд.

Мартин, К. М. и Хоулсби, Г. Т. (2000). Комбинированная загрузка фундаментов

на глину: лабораторные испытания. Ge

´

otechnique 50,

No. 4, 325–338.

Мерфф, Дж. Д. и Гамильтон, Дж. М. (1993). P-ultimate для недренированных

анализа свай с боковой нагрузкой. J. Geotech. Engng Div. ASCE

119, № 1, 91–107.

Нго-Тран, К. Л. (1996). Анализ морских фундаментов

, подвергнутых комбинированной нагрузке.Докторская диссертация, Университет

Оксфорд.

Нова Р. и Монтразио Л. (1991). Поселки мелкого заложения -

т на песках. Ge

´

Техника 41, № 2, 243–256.

Prager, W. (1959). Введение в пластичность. Ридинг, Массачусетс:

Аддисон-Уэсли.

Randolph, M. F., Cassidy, M. J., Gourvenec, S. & Erbrich, C. J.

(2005). Проблемы морского инженерно-геологического строительства: Состояние

художественной бумаги.Proc. 16-е межд. Конф. Soil Mech. Нашел. Engng,

Osaka 1, 123–176.

Rusaas, P., Aas-Jakobsen, A., Barrett, G., Christiansen, P.E. &

Baerheim, M. (1995). Проектирование, планирование операций и опыт

в морских операциях для кожуха Europipe с ковшовым фундаментом

. Proc. Offshore Technol. Conf., OTC 7794,

Хьюстон, Техас, 885–895.

Саленсьон, Дж. И Пеккер, А. (1995). Предельная несущая способность

фундаментов мелкого заложения при наклонных и эксцентрических нагрузках.

Часть 1: Чисто связный грунт. Евро. J. Mech. A / Solids 14, No. 3,

349–375.

Тан, Ф. С. (1990). Центрифуга и теоретическое моделирование конических опор

на песке. Кандидатская диссертация, Кембриджский университет.

Тани К. и Крейг В. Х. (1995). Несущая способность кругового фундамента

на мягкой глине, прочность которой увеличивается с глубиной. Почвы

Найдено. 35, № 4, 21–35.

Тьельта Т. И. и Хааланд Г. (1993). Новая концепция основы для куртки

заняла свое место.Общество подводных технологий, Vol.

28: Исследование морской площадки и поведение фундамента, стр.

717–728.

Укритчон Б., Уиттл А. Дж. И Слоан С. В. (1998). Недренированный

предельные расчеты для комбинированного нагружения ленточных фундаментов на глину.

J. Geotech. Geoenviron. Engng ASCE 124, No. 3, 265–276.

Уотсон П.Г. и Рэндольф М.Ф. (1997). Конструкция диапазона доходности

подходит для кессонных фундаментов в известняковых отложениях.Proc.

БОСС’97, Гаага, 1, 259–273.

Юн, Г. (2006). Центрифуга и численное моделирование фундамента с бортиком

, подверженного комбинированным нагрузкам. Кандидатская диссертация, Университет

Данди.

Юн, Г. и Брансби, М. Ф. (2007a). Горизонтально-моментная нагрузка

закладных фундаментов в недренированном грунте. Может. Геотех. J. 44,

No. 4, 409–427.

Юн, Г. и Брансби, М. Ф. (2007b). Недренированная вертикальная несущая способность

фундаментов с плинтусами.Почвы найдены. 47, No. 3, 493–

506.

Zaharescu, E. (1961). Sur la stableite´ des fondations rigides. Proc.

5-й межд. Конф. Soil Mech., Paris 1, 867–871.

НЕОДРОЖЕННАЯ ВОЗМОЖНОСТЬ ФУНДАМЕНТОВ С ЮБКАМИ 125

Фундаменты зданий DOE Раздел 2-4 Контрольные списки

Фундаменты зданий DOE Раздел 2-4 Контрольные списки

2.4 Контрольный список для проектирования и строительства подвальных помещений

Этот контрольный список служит резюме главы, помогает проверить полноту строительных чертежей и спецификаций, а также предоставляет общие рекомендации по управлению проектом.Контрольный список можно использовать по-разному. Например, используйте один набор заготовок во время проектирования, а второй набор - во время строительной инспекции. Обратите внимание, что не все меры необходимы при любых условиях. Используйте разные символы, чтобы отличать элементы, которые были удовлетворены (+), от тех, которые были проверены, но не применимы (x). Не ставьте отметку о незавершенных работах.

ОБЪЕКТ

____ ____

Расположите здание на самой высокой точке, если участок влажный

____ ____

Определите «чистовое земляное полотно» (подрядчик по профилированию), «базовый уровень» (строительный подрядчик), «грубый уровень» перед повторной заделкой верхнего слоя почвы, «чистовой уровень» (ландшафтный подрядчик)

____ ____

Установление отметок отделочных укладов, дренажных валов, водосборных бассейнов, сливов фундаментов, переборок, бордюров, проездов, углов участков, изменение границ

____ ____

Установить допуски сортировки

____ ____

При необходимости произвести модернизацию перекрытия дренажей фундамента

____ ____

Найдите сухие колодцы и ямы для перезарядки ниже уровня фундамента

____ ____

Установить меры предосторожности для стабилизации котлована

____ ____

Установить пределы раскопок и определить деревья, корни, заглубленные кабели, трубы, канализацию и т. Д., для защиты от повреждений

____ ____

Подтвердить превышение уровня грунтовых вод

____ ____

Определить тип и размеры дренажных систем

____ ____

Отвод водостока от фундамента

____ ____

Убрать пни и корчащийся мусор с участка

____ ____

Обеспечивает защиту от морозного пучения для зимних строительных работ

____ ____

Запросить пробную скважину (скважина на всю глубину в предполагаемом месте фундамента)

____ ____

Определите ставки и ориентиры

____ ____

Верхний слой почвы ленточно-свайный

____ ____

Определить отвальный участок

НОЖНИЦЫ

____ ____

Расположите основание фундамента по крайней мере на 6 дюймов ниже глубины промерзания по периметру (морозильная стена в гараже, плиты, поддерживающие крыши, другие элементы, прикрепленные к конструкции).Убедитесь, что опора находится глубже под выходами из подвала

____ ____

Подтвердить соответствие размеров опор

____ ____

Не засыпать траншею фундамента с выемкой

____ ____

Установить продольную арматуру

____ ____

Арматурные опоры в пролетах над траншеями инженерных коммуникаций

____ ____

Не опираться частично на скалу (песчаная насыпь)

____ ____

Не заливать опоры на мерзлую землю

____ ____

Укажите минимальную прочность бетона на сжатие через 28 дней

____ ____

Обозначить отметки верха опор и изменения отметок размеров на плане

____ ____

Используйте шпоночный паз или стальные дюбеля для анкеровки стен

____ ____

Ступенчатые опоры по размерам в соответствии с местными нормами и правилами (если применимо, соответствуют размерам кладки)

____ ____

При использовании дренажного канала с одной опорой за пределами основания обеспечьте дренажные отверстия (минимальный диаметр 2 дюйма на расстоянии от 4 до 8 футов в центре)

____ ____

Обеспечить капиллярный разрыв между фундаментом и стеной фундамента

КОНСТРУКЦИЯ КОНСТРУКЦИИ

Подтвердите настенную инженерию и аксессуары:

____ ____

Стена выдерживает высоту насыпи и сейсмические нагрузки

____ ____

Требования к анкерным болтам для порога (минимальный код)

____ ____

Анкеры для концов балок (обычно расстояние 6 футов)

____ ____

Высоты кармана балки, размеры, детали

____ ____

Верхняя отметка стены и изменение высоты стены

____ ____

Ширина и высота полки под кирпич

Определение характеристик бетона для монолитных стен:

____ ____

Определить минимальную прочность на сжатие через 28 дней

____ ____

Определите максимальное водоцементное соотношение.(Примечание: воды на месте не доливать)

____ ____

Определить допустимую просадку

____ ____

Определить допустимые и недопустимые примеси

____ ____

Определить антиадгезионные средства, приемлемые для производителя WPM (водонепроницаемой мембраны)

____ ____

Установить требования к отверждению (особые горячие, холодные, сухие условия)

____ ____

Установить требования к чистоте поверхности и подготовиться к WPM (закрыть все анкерные отверстия)

____ ____

Для контроля усадки: используйте горизонтальную арматуру в верхней части стены и / или контрольных швах

____ ____

Расчетная ширина стены для противодействия высоте насыпи, сейсмическим нагрузкам и нагрузкам, передаваемым через грунт от соседних фундаментов

____ ____

Используйте двустороннее армирование (горизонтальное и вертикальное) для обеспечения прочности, водонепроницаемости, устойчивости к термитам и радону

____ ____

Определите требования к глубине и расстоянию между анкерными болтами и установите соответственно

____ ____

Предоставить монтируемые анкеры для концов балок

____ ____

Установить отметки кармана балки, размеры, детали

____ ____

Определить верхние отметки стен и изменения высоты стен

____ ____

Определить ширину и высоту кирпичных полок

Определить технические характеристики бетонной кладки стены:

____ ____

Указать растворные смеси и прочности

____ ____

Стены должны выдерживать высоту насыпи, сейсмические нагрузки, нагрузки, передаваемые через грунт от соседних фундаментов

____ ____

Заливка верхнего слоя блока под анкерные болты

____ ____

Заливка нижнего слоя (ов) до уровня верха плиты фундамента

____ ____

Обеспечить заливку раствора на каждом уступе кирпича

____ ____

Обозначение особых деталей для запатентованных систем каменной кладки

____ ____

Убедитесь, что качество поверхности соответствует WPM

____ ____

Подготовить внешнюю поверхность для нанесения гидроизоляции или WPM (специальная подготовка, состоящая из цементной стружки, грунтовки)

____ ____

Для контроля трещин используйте соединительную балку или усиление горизонтального шва

ПЛИТА НАПОЛЬНАЯ

____ ____

Определить минимальную прочность на сжатие через 28 дней

____ ____

Определите максимальное водоцементное соотношение.(Примечание: воды на месте не доливать)

____ ____

Определить допустимую просадку

____ ____

Определить допустимые и недопустимые примеси

____ ____

Установить требования к отверждению (особые горячие, холодные, сухие условия)

____ ____

Определить чистоту поверхности

____ ____

Обеспечить контроль усадки: армирование WWF (сварная проволочная сетка) или контрольные соединения

____ ____

Обеспечить изоляцию стыков по периметру стен и опор колонн

____ ____

Обеспечить пароизоляцию под плитой

____ ____

Компактная засыпка под плиту

ЗАПОЛНЕНИЕ И УПЛОТНЕНИЕ

____ ____

Установите минимальную прочность или выдержку бетона перед засыпкой

____ ____

При необходимости использовать высокопрочный бетон

____ ____

Установить временную стеновую опору во время засыпки

____ ____

Определить состояние заполняющего материала (если материал на стройплощадке остается в комке после замачивания и сжатия рукой, не использовать в качестве засыпки)

____ ____

Определить надлежащее уплотнение

____ ____

Заглушка засыпка с непроницаемой крышкой

ДРЕНАЖ

Общие соображения. Фундаментные дренажи (1) опускают уровень грунтовых вод; (2) предотвращение образования прудов с дождевой водой и таянием снега в засыпке. Поддонный дренажный слой (1) отводит поднимающиеся грунтовые воды сбоку к коллекторам дренажа; (2) действует как распределительная и временная площадка для хранения воды, которая стекает через засыпку и в противном случае образовала бы пруды на дне.

____ ____

Используйте гравийную подушку и дренажные отверстия для подошвы, если используется одинарный наружный дренаж.

____ ____

Расположите верхний конец дренажа фундамента ниже нижней стороны плиты перекрытия (Примечание: для дренажа предпочтительнее размещение фундамента снаружи; внутреннее размещение менее подвержено разрушению)

____ ____

Убедитесь, что дренаж фундамента установлен

____ ____

Прокладка дренажной системы на уплотненном основании (минимальная толщина 4 дюйма)

____ ____

Установите неперфорированные поводки для слива в слив (засыпьте вручную первые 8 дюймов, чтобы не повредить трубу).Если дневное освещение невозможно, слейте воду в герметичный поддон.

____ ____

Обеспечить плавность переходов между трубами с разным уклоном

____ ____

Отдельные системы дренажа поверхности, крыши и фундамента

____ ____

Вырезать гравий или щебень вокруг водосточной трубы и обернуть синтетической фильтровальной тканью

____ ____

Найдите места для промывки системы

____ ____

Установка пористой засыпки или настенного дренажа

____ ____

Обеспечьте слой гравия или камня толщиной не менее 4 дюймов под плитой

____ ____

Если ожидается большой поток воды, используйте занавес (французский) слив для перехвата

ВЛАЖНОСТЬ

Общие соображения. Гидроизоляция обычно рекомендуется для всех жилых и рабочих помещений, находящихся ниже уровня земли. Гидроизоляция обеспечивает разрыв капилляров и служит замедлителем образования паров. Водонепроницаемые мембраны (WPM) являются влагонепроницаемыми, но гидроизоляция не является водонепроницаемой.

____ ____

Водонепроницаемые или водонепроницаемые стены

____ ____

Поместите полиэтиленовый замедлитель образования паров под плиты перекрытия

____ ____

Поместите сплошную гидроизоляционную мембрану под плиту для подвалов под грунтовыми водами (для поддержки требуются специальные детали и усиление)

____ ____

Установить регулирующие и компенсаторы в соответствии с рекомендациями производителя WPM

____ ____

Обеспечить плату защиты для WPM

УПРАВЛЕНИЕ ТЕПЛОМ И ПАРОМ

Общие соображения. Наружная изоляция поддерживает температуру стены, близкую к температуре в помещении. Это позволит сохранить более сухую фундаментную стену и сохранит тепло и гибкость гидроизоляции на основе резины и асфальта. Трудность воздушного уплотнения на балке обода обычно способствует внешней изоляции.

____ ____

Убедитесь, что значение R и глубина изоляции стен соответствуют местным нормам как минимум

____ ____

Если используется, укажите продукт внешней изоляции, подходящий для использования в земле

____ ____

Установить защитное покрытие на внешнюю изоляцию

____ ____

Установить полиэтиленовый лист между грунтом и изоляцией стены (без дренажа)

____ ____

Поместите огнезащитный кожух на горючие изоляционные материалы, если они видны изнутри

____ ____

Установить уплотнительную прокладку для инфильтрации и сквозной термитный щит под порог

____ ____

Герметизация отверстий для утечек воздуха через балки обода

____ ____

Установить воздушный барьер снаружи балки обода

КОНТРОЛЬ РАСПАДА И СРОКОВ

Общие соображения. Стратегия: (1) Изолировать деревянные элементы от почвы воздушным пространством или непроницаемым барьером; (2) открыть критические области для проверки. Пиломатериалы, обработанные под давлением, менее подвержены атакам, но не могут заменить надлежащую детализацию. Термитные щиты не являются надежными барьерами, если они не установлены правильно.

____ ____

Деревянные стойки, подоконники, балки обода, деревянные элементы, контактирующие с опорами фундамента, стенами, полами и т. Д., Подвергаются обработке давлением.

____ ____

Обработка под давлением деревянных элементов, подверженных атмосферным воздействиям на открытом воздухе

____ ____

Установить гидроизоляционную мембрану под порог и балки в карманах (гидроизоляция или уплотнение порога)

____ ____

Оставьте минимум 1/2 дюйма воздушного пространства вокруг балок в карманах балок

____ ____

Открыть пороги и балки обода для проверки

____ ____

Поднять пластину порога минимум на 8 дюймов над уровнем внешней поверхности

____ ____

Поднимите деревянные столбы и опоры крыльца, лестниц, настилов и т. Д., над уровнем земли (минимум 6 дюймов) на бетонных опорах

____ ____

Поднять деревянный сайдинг, дверные пороги и другие элементы отделки из дерева как минимум на 6 дюймов над уровнем земли (защита от дождя)

____ ____

Отделить приподнятые подъезды и настилы от здания 2-дюймовым горизонтальным зазором для дренажа и осмотра термитов (или обеспечить надлежащую изоляцию)

____ ____

Подъезды, террасы, террасы для дренажа (минимум 1/4 дюйма / фут)

____ ____

Обработать почву термитицидом, особенно с утепленным фундаментом

____ ____

Плита армированная на уровне грунта

____ ____

Удалите все опорные стойки, распорки и деревянную заделку в бетоне во время заливки

____ ____

Не трогать обработанный грунт перед заливкой бетонной плиты

____ ____

Усиление монолитных бетонных стен (с №5 стержней) сверху и снизу для предотвращения растрескивания при осадке

МЕРЫ УПРАВЛЕНИЯ РАДОНОМ

Общие соображения. Потенциал радоновой опасности присутствует во всех зданиях. Проверьте государственные и местные органы здравоохранения на предмет необходимости защиты. Стратегии включают в себя: (1) пассивное или активное снижение давления в почве и давление воздуха в пространстве для ползания по сравнению с внутренним помещением; (2) мембраны, задерживающие газы почвы; (3) меры по активации систем пассивной разгерметизации грунта.Поскольку радон представляет собой газ, скорость его поступления через фундамент зависит от всасывания из-за эффекта трубы, дисбаланса системы HVAC, вытяжных устройств и утечки воздуха, особенно в высоких точках ограждающей конструкции здания.

____ ____

Обеспечить отдельные наружные воздухозаборники для топочных устройств

____ ____

Установите воздушную барьерную пленку вокруг конверта

____ ____

Уплотнение дымоходов, желобов, вентиляционных труб, чердачных лестниц

____ ____

Усиление монолитных бетонных стен (с №5 стержней) сверху и снизу для предотвращения растрескивания при осадке

____ ____

Для контроля трещин в кирпичных стенах используйте соединительную балку или армирующую арматуру для горизонтальных швов

____ ____

Уплотнить верхнюю часть пустотелых стен из кирпича сплошным блоком, соединительной балкой или заглушкой

____ ____

Parge внешняя поверхность кирпичных стен

____ ____

Установить сплошную гидроизоляцию снаружи кирпичных стен

____ ____

Плита армированная на уровне грунта

____ ____

Удалите все опорные стойки, распорки и деревянную заделку в бетоне во время заливки

____ ____

Форма для заливки герметика по периметру стены и пола

____ ____

Поместить замедлитель образования пара под плиту

____ ____

Герметичные соединения вокруг труб и трубопроводов

____ ____

Установить отстойник с герметичной крышкой

____ ____

Удалить воздух из приямка наружу

____ ____

Не использовать сливы в полу, если не используются механические клапаны сифона

____ ____

Положить под плиту слой крупного и чистого гравия толщиной не менее 4 дюймов

____ ____

Литые стояки из ПВХ-труб диаметром 4 дюйма (закрытые) в плиту

ПЛАНЫ, ДОГОВОРЫ И РАЗРЕШЕНИЯ НА СТРОИТЕЛЬСТВО

____ ____

Полные планы и спецификации

____ ____

Полный пакет предложений

____ ____

Установить договорные отношения (описать принципалов, описать работу, ссылаясь на чертежи и спецификации, указать даты начала / завершения, цену, график платежей, обработку заказов на изменение, разрешение споров, разрешение на раскопки и процедуру увольнения). о рабочих документах, процедурах обеспечения качества работы и завершении работы.

____ ____

Получить разрешение на строительство

ПРОВЕРКА ПЛОЩАДКИ ВО ВРЕМЯ СТРОИТЕЛЬСТВА

____ ____

После выемки грунта и перед заливкой фундамента

____ ____

После заливки фундаментов перед возведением фундаментной стены

____ ____

После строительства фундамента и гидроизоляции перед черновым каркасом

____ ____

После чернового обрамления

____ ____

После черновой сантехники и электрики

____ ____

После установки изоляции перед гипсокартоном и засыпкой в ​​случае внешней изоляции.

____ ____

Финал

Авторское право © 2013 Риджентс Миннесотского университета, Центр исследований в области устойчивого развития. Все права защищены.
Этот веб-сайт был разработан совместно Университетом Миннесоты и Национальной лабораторией Ок-Ридж.

Изоляционные основы - passivehouseplus.ie

Подходы, основанные на использовании ткани, требуемые ужесточением строительных норм и передовых практик, таких как пассивный дом, в очень большой степени связаны с обеспечением высоких уровней непрерывной изоляции.Это означает всю оболочку - крышу, стены, окна и цокольный этаж. От шляпы до куртки и ботинок.

Само собой разумеется, что одним из наиболее важных аспектов проектирования пассивного дома или любого высокоэффективного здания с низким энергопотреблением является обеспечение того, чтобы любая используемая система фундамента была хорошо изолирована и не имела тепловых мостов.

В конце концов, чем лучше вы изолируете стены и пол дома, тем больше тепла может уйти от теплового моста в месте соединения стены с полом, что увеличивает риск образования конденсата и плесени над плинтусом.Поэтому изоляция этого перехода становится критически важной.


1 заливка бетонной плиты поверх теплоизоляции Xtratherm с изоляцией по краям; 2 Фундамент из пассивных плит Isoquick в престижном сертифицированном пассивном центре UEA Enterprise Center; 3 вид с воздуха на систему фундамента KORE Insulation с двумя кольцевыми балками; 4 Изоляция XPS уложена на выкопанном первом этаже первого сертифицированного проекта модернизации пассивного дома в Ирландии, разработанного обозревателем PH + Саймоном МакГиннессом; 5 150-миллиметровая изоляция Xtratherm, проложенная под плитой пола первой в Ирландии аптеки пассивного дома, на узком участке в Типперэри; 6 Geocell, пеностеклянный гравий, несущий и изолирующий свойства.

Если вы не строите высотное или многоэтажное здание, выбор наиболее подходящего типа утепленного фундамента для типичного проекта выглядит просто на бумаге, при этом большая часть головной боли отводится на мельчайшие детали работы на месте.

Маловероятно, что потребуется фундамент глубокого заложения, если только грунтовые условия не являются неровными или необычными в каком-либо отношении. В большинстве случаев нагрузки, создаваемые типичной низкоэнергетической конструкцией, будут низкими по сравнению с несущей способностью поверхностного грунта, поэтому обычно выбирают между двумя типами систем фундаментов мелкого заложения.

Ленточные фундаменты являются более традиционными и широко используются в Великобритании и Ирландии, где стены поддерживаются непрерывной «полосой» фундамента непосредственно под стенами.

Плотный фундамент - это в основном железобетонные плиты одинаковой толщины, которые покрывают всю площадь (хотя и не всегда) здания. Они распределяют нагрузку, создаваемую рядом колонн или стен, по площади фундамента. Как следует из названия, этот тип фундамента по существу «плавает» по земле, как плот плывет по воде.

В большинстве зданий пассивных домов, как правило, используются утепленные фундаменты типа плота, где бетонная плита заливается в «чашу» или «ванну» изолирующего материала, который полностью окружает ее, изолируя ее от прямого контакта с землей. Края этой «ванны» изоляции обычно непрерывны с изоляцией стены, и этот метод, как правило, более пригоден для обеспечения того, чтобы у фундамента не было мостов холода.

Пока что может показаться, что утепленные фундаменты на плотах - не такая уж простая задача для зданий с низким энергопотреблением.Однако редко бывает так просто.


alt = 1 Система фундамента Aeroground с изоляцией из пенополистирола Kingspan, вырезанная для двойных кольцевых балок для поддержки внутреннего и внешнего листа полой стены; 2 система изолированного фундамента Isoquick на пассивно сертифицированной улице Лансдаун Драйв, Лондон.

Эта статья изначально была опубликована в 26-м номере журнала «Пассивный дом Плюс». Хотите немедленный доступ ко всем предыдущим выпускам и эксклюзивному дополнительному контенту? Нажмите здесь, чтобы подписаться всего за 10 евро, или нажмите здесь, чтобы получить следующий выпуск бесплатно

Выбор системы фундамента, даже в проектах пассивного дома, часто может зависеть от внешних факторов, таких как состояние грунта.Действительно, на участках, содержащих усадочную глину, которая может подвергаться значительному перемещению из-за корней деревьев и других наростов (достаточно распространенная проблема), традиционное решение в этих случаях - это копать вниз, используя свайный фундамент.

Тем не менее, фундаменты плотного типа часто выбирают вместо ленточных, где грунтовые условия плохие или вероятна оседание, а также могут иметь преимущество с точки зрения скорости и стоимости строительства, поскольку обычно требуется меньше земляных работ и используется меньше бетона.

С другой стороны, современные ленточные фундаменты и другие традиционные типы фундаментов также могут быть приведены в соответствие со стандартами с точки зрения радоновых барьеров, надлежащей изоляции и конструкции без тепловых мостов - действительно, вплоть до уровня пассивного дома.

Чтобы продолжить этот момент, при принятии решения о системе неглубокого фундамента, основанном на традиционном понимании того, как плотно-ленточный фундамент должен упускать из виду тот факт, что некоторые новые системы включают аспекты как конструкции плота, так и полосы и, похоже, работают хорошо, тогда как позволяя использовать различные строительные системы - будь то деревянный каркас, ICF, пустотелая стена, внешне изолированные блоки и т. д.


Монтаж системы утепленного фундамента Kore с указанием: 1 подготовительных земляных работ; 2 укладка ванны пенополистирола с трубами теплого пола и; 3 залита плита перекрытия.

Например, существует несколько вариантов утепленных фундаментов на плотах, при этом некоторые системы имеют «кольцевую балку» или две, где бетон армирован по краям, а в других нет. Действительно, некоторые утверждают, что системы, включающие кольцевые балки, на самом деле вообще не являются системами плотов, особенно если бетонная плита недостаточно толстая, чтобы считаться плотом.

Так что, возможно, различия между плотом и полосой уже не так актуальны, когда дело доходит до выбора того, как изолировать ваш дом от того, что находится под ним.

Системы утепленных фундаментов

Ирландский гигант строительных материалов Kingspan продает в Ирландии систему утепленных фундаментов под названием Aeroground, основанную на шведской системе Supergrund (компания также предлагает ряд изоляционных решений для традиционных фундаментов). Несущие стены и плита перекрытия здания располагаются поверх слоя пенополистирола, обычно с траншеями, прорезанными в изоляции по периметру для кольцевой балки из железобетона для поддержки внешних стен, хотя весь пол способствует поддержанию вес здания.

По словам менеджера по производству Kingspan Insulation Джо Кондона, конструкция системы зависит от нагрузки на стены. Например, версия, предназначенная в первую очередь для конструкции деревянного или стального каркаса, имеет как внутреннюю, так и внешнюю кольцевую балку - одну для рамы и одну для внешнего листа из блока или кирпича, которые оба термически изолированы от плиты перекрытия.

«Хотя это выглядит как плот, это не настоящий плот, поскольку кольцевая балка, поддерживающая стены, отделена от плиты перекрытия», - сказал он.Но подготовка грунта по существу такая же, как и для фундамента на плоту, в том смысле, что участок очищен и полностью выровнен с равномерным слоем камня по всей площади дома.

Еще одним ключевым игроком на рынке утепленных фундаментов является Kore, которая продает утепленную фундаментную систему, подходящую для пассивных домов, под названием Kore Insulated Foundation. Технический менеджер по продажам Стивен Маги также стремится подчеркнуть, что система в ее стандартной форме не похожа на традиционный фундамент плота, а представляет собой систему сама по себе.

«Проблема в том, что поскольку они выглядят как фундамент плота, все называют их фундаментом плота, но с чисто инженерной точки зрения они не являются фундаментом плота. Они могут быть спроектированы как плот, но в стандартной форме они принимают элементы традиционного плота и элементы ленточного фундамента. Это система изолированного фундамента ".


1 Деталь системы утепленного фундамента Isoquick под деревянной каркасной стеной; 2 чертеж, иллюстрирующий деталь от пола до стены для системы изолированного фундамента Kingspan Aeroground; 3 200 мм изоляции PIR для обеспечения изоляции под первым этажом схемы пассивного дома в Эссексе, в котором использовался новаторский подход к традиционному ленточному фундаменту.

Как и версия Kingspan, EPS 300, обладающий высокой прочностью на сжатие, используется в сочетании с бетоном и сталью, а EPS 100 используется в трехслойной изоляции для пола. В зависимости от конструкции могут быть задействованы одна или две кольцевые балки, например, для крепления внутренней или внешней створки.

Существует ряд других систем, основанных на схожих принципах, например, Passive Slab от Viking House и Raft Therm от Castleform. Но еще одно нарицательное имя в системах изолированного фундамента - Isoquick, которое без колебаний описывает свой продукт как действительно созданный на плотах.

Джонатон Барнетт из Isoquick настаивает на том, что конструктивно плот сильно отличается от кольцевой балки с соединенной плитой перекрытия. «Конструкция с кольцевой балкой переносит всю нагрузку вниз через узкую полосу по периметру с тонким слоем бетона между балками. Это концентрирует нагрузку на узкой полосе изоляции, ограничивая допустимую нагрузку ».

Он говорит, что конструкция кольцевой балки - это, по сути, ленточный фундамент с усиленной балкой, что в результате расширения означает, что земля под балкой должна быть подготовлена ​​на ту же глубину, что и ленточный фундамент, хотя Коре и Кингспан говорят, что в этом меньше необходимости раскапывать с их системами.

«Конструкция плиты в виде плоского плота означает, что нагрузка от стен распределяется, что позволяет строить фундамент там, где грунтовые условия более мягкие или более глинистые», - сказал Барнетт. «Это также упрощает конструкцию арматуры, устраняя или значительно сокращая потребность в трудоемких проволочных каркасах арматуры».

Настоящая конструкция плота также лучше работает в термическом отношении, говорит он, не в последнюю очередь потому, что уровень изоляции под краем плиты остается постоянным.Конструкции кольцевых балок требуют, чтобы бетонная плита была утолщена по краям, а это означает, что изоляция должна быть меньше по сравнению с серединой здания. «Все наши детали могут быть разработаны для достижения пассивного стандарта на кольцевой балке», - сказал Маги.

Помимо споров о тепловых характеристиках, возможно, выбор архитекторов в большей степени зависит от универсальности всех этих систем с точки зрения приспособления к различным типам конструкций, но для других привлекательность плоской системы плота может заключаться в присущей ей простоте. обеспечения оптимальных тепловых характеристик.

Другой фактор, конечно же, это стоимость. Системы изолированных фундаментов могут стоить дороже, но один аргумент заключается в том, что они требуют гораздо меньше грунта или земляных работ, чем традиционные фундаменты, включая необходимость рыть траншеи, что, в свою очередь, ускоряет строительство и снижает риск проблем со здоровьем и безопасностью.

«Удаление навоза происходит просто и без окопов», - сказал Барнетт. «Точно так же основание и выравнивающий камень готовятся всего за день или два.После того, как камень окажется на месте, ваша площадка окажется вне грязи, что облегчит жизнь всем, кто работает на работе. От пустого участка до готового пола обычно меньше двух недель. Мы заключаем контракты просто за счет сбережений, оставленных на гадости ».

Инженер-конструктор Хиллиард Таннер также считает, что в целом затраты равны между изолированными и неизолированными системами. «Мы сделали ряд утепленных фундаментов, которые в целом работают дешевле, чем традиционные ленточные фундаменты», - сказал он.Системы с изолированным фундаментом, безусловно, привлекают больше внимания крупных подрядчиков, «потому что они действительно хорошо работают с модульными домами, а строителям нравится идея сокращения количества квалифицированных рабочих, требуемых на месте», - говорит Стивен Маги из Kore.


1 Фундамент в Денби Дейл, первом сертифицированном пассивном доме с полой стеной в Великобритании, с легким изоляционным бетонным блоком на стыке стены с полом; 2 Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия для минимизации тепловых мостиков с внутренним листом полой стены; 3 Ленточный изоляционный фундамент Kingspan 200 мм с бортиком 70 мм под пассивный дом в Inverin, Co Galway; 4 Этот пассивный дом в Ко Мит имеет ленточный фундамент с 200-миллиметровым Xtratherm под бетонной плитой, которая также покрывает трубы теплого пола, и термоблок Quinn Lite на стыке стены с полом.

Также наблюдается сокращение использования бетона с утепленными фундаментами. «С точки зрения затрат вы используете намного больше полистирола, чем в традиционном фундаменте, но это компенсируется использованием примерно на 50% меньше бетона», - добавляет Маги.

Кроме того, существует элемент заводского изготовления таких систем, так как вы с большей вероятностью увидите точные характеристики фундамента заранее, включая количество используемой изоляции и бетона. Это может свести к минимуму вероятность ошибок и потерь материала на стройплощадке.«С точки зрения QS, это позволяет им определить точное количество материалов, которые потребуются заранее - в отличие от традиционных ленточных фундаментов, где вы копаете траншею и приблизительно определяете количество бетона, необходимое для ее заполнения». Как упоминалось ранее, условия грунта остаются самым большим фактором, а это означает, что ленточный или свайный фундамент может быть лучшим выбором, когда почва более мягкая или подвержена потенциальному нарушению со стороны ближайших корней деревьев, или если нагрузки на стены данной конструкции могут быть более высокими. слишком тяжелые по частям, или если рассматриваемый участок содержит водоносные горизонты.

Маги говорит, что систему Kore можно использовать практически в любых грунтовых условиях. «Если грунтовые условия плохие, система может быть спроектирована больше как традиционный плот, при этом грунтовые балки и ребра внутри плиты объединены, чтобы вся система работала монолитно. В случае очень плохих грунтовых условий, например на засыпанной земле плот может опираться на стандартные сваи, но при этом сохраняется полный тепловой разрыв между сваями (землей) и плотом ». В любом случае система должна быть спроектирована квалифицированным инженером с учетом условий грунта и надстройки.

Фундамент ленточный

Хотя среди сторонников плотового фундамента распространено возражение, что ленточный фундамент может привести к тепловому компромиссу по сравнению с изолированными системами фундамента, Passive House Plus за эти годы показал множество проектов различных типов строительства, которые достигли стандарта пассивного дома с традиционный ленточный фундамент.

Главное - хорошая детализация. Это может означать изоляцию стен, которая продолжается ниже уровня земли, достигая уровня ниже изоляции пола и обеспечивая достаточное перекрытие теплоизоляции между изоляцией стены и изоляцией пола.Учитывая, что температура грунта ниже определенной глубины остается относительно теплой по сравнению с внешними условиями, отсутствие изоляции под блочной кладкой, разделяющей изоляцию стены и изоляцию пола, может быть проблемой, если слой изоляции опущен ниже уровня изоляции пола. Например, ведущий ирландский производитель изоляционных материалов Xtratherm рекомендует укладывать изоляционный слой стены на глубину 225 мм ниже изоляционного слоя пола.

Foundation в проекте социального жилья с рейтингом A1 от Linham Construction в Дублине, демонстрирующий 1 пеностеклянный гравий Geocell и заполнитель под бетонной плитой; 2 с последующим выше радоновым барьером и; 3 Железобетон 225 мм с финишным покрытием Power Float.

Если есть изоляция со стороны помещения стеновой застройки - например, на внутренней стороне деревянного каркаса - тепловые мосты на этом стыке могут быть минимизированы, например, путем установки изоляционного выступа по краям пола. плиты, которые соединяются с изоляцией со стороны помещения в соответствии с ACD (допустимые конструктивные особенности).

Точно так же общая деталь для проектов кладки - это наличие блока с низкой теплопроводностью в основании внутреннего листа кладки, где стена встречается с изоляцией пола, чтобы минимизировать потери тепла через это соединение.Xtratherm сообщил Passive House Plus, что провел обширный термический анализ широкого спектра продуктов на ирландском рынке, предназначенных для эффективной изоляции полов и стыков между полом и стеной.

«Любопытно, что многие поставщики систем не указывают результирующее значение Psi для этого соединения», - сказал Марк Магеннис, старший технический советник Xtratherm. Магеннис сказал, что результирующие значения Psi для хорошо детализированных изолированных ленточных фундаментов в целом сопоставимы с изолированными системами фундаментов.

«Да, хотя может быть снижение значения Psi с некоторыми системами изолированного фундамента, детализация традиционных ленточных фундаментов с использованием блоков средней плотности и тщательная детализация традиционной изоляции также снижает значение Psi», - сказал он.

Собственная деталь компании основана на ирландских приемлемых конструктивных деталях (ACD) и учитывает типичные сжимающие нагрузки для жилых помещений и детализацию радона в соответствии с директивами Агентства по охране окружающей среды Ирландии.

«Он также может обойтись без специальных инженерных расчетов, необходимых для фундаментных систем», - сказал Магеннис.В этой детали используются плиты подступенка CavityTherm Foundation Riser в полости, простирающейся ниже гидроизоляционного слоя (DPC), обеспечивая как минимум 225 мм перекрытия от верхней части изоляции пола. Он имеет радоновый барьер, перекрывающий полость, рассекающий или переплетающийся под изоляцией, а затем проходящий под изоляцию пола.

Магеннис сказал, что для любого, кто хочет выбрать систему фундамента, ключевым моментом является то, чтобы характеристики продуктов и системы были четко определены, а заявления о производительности были опубликованы и сертифицированы соответствующим квалифицированным лицом, например, зарегистрированным NSAI тепловым мостом. оценщик моделирования - легким для понимания способом.Он также подчеркнул необходимость «лучшей и простой детализации на месте».

Другой альтернативой утепленным плотам или ленточным фундаментам является Geocell, пеностеклянный гравийный материал, который работает как легкая внешняя изоляция и располагается под плитой перекрытия. Он несущий, с прочностью на сжатие, сопоставимой с твердым сердечником, и свободный дренаж. Система сертифицирована для пассивного дома и предлагает такие же тепловые характеристики, как и обычные системы изоляции, со значением лямбда 0,08 Вт / м2К.Он полностью изготовлен из переработанного стекла и распространяется в Ирландии компанией Linham Construction.

Модернизация

Конечно, неудивительно, что, если не поднять все здание, практически невозможно модернизировать изолированные системы фундамента.

Но есть некоторые меры, реализация которых может быть достаточно рентабельной, например, выкопать цокольный этаж и добавить теплоизоляцию. «Что бы вы там сделали, так это выкопали бы пол до уровня, который был бы достаточно компактным, чтобы создать ровное основание, положите изоляцию, положите плиту пола и положите полоску изоляции по периметру, чтобы создать - перегородка «мост холода» между плитой перекрытия и нижней частью внутренней стены », - сказал Джо Кондон из Kingspan.

Самой большой проблемой будет гидроизоляция и удержание несущих конструкций на месте, пока вы рвете пол.

Еще одним шагом может стать снижение уровня внешней изоляции ниже уровня первого этажа для устранения теплового моста. Иногда достаточно просто установить внешнюю изоляцию на достаточно большую глубину под землей, поскольку, как только вы опуститесь на определенную глубину, температура грунта все равно повысится.

Радоновые барьеры

В областях, которые были перечислены как имеющие высокий уровень радона, строительные нормы Ирландии и Великобритании обычно предусматривают, что новые здания должны быть оборудованы прочными радоновыми барьерами и отстойниками, в то время как менее затронутые территории могут все же нуждаться в некоторых основных защитных мерах.

Согласно Хиллиарду Таннеру, с изолированными системами фундамента, как он их описывает, отстойник радона входит в верхнюю часть засыпки, как обычно, а затем под изоляцией помещаются барьеры, оставляя ее за пределами изоляции. В качестве альтернативы вы можете установить барьер поверх первого или второго (из трех) слоев утеплителя пола, а затем в контакте с кольцевой балкой.

  • Foundation в проекте социального жилья с рейтингом A1 от Linham Construction в Дублине, демонстрирующий пеностеклянный гравий Geocell и заполнитель под бетонной плитой Фундамент в рамках проекта социального жилья с рейтингом A1 от Linham Construction в Дублине, демонстрирующий пеностеклянный гравий Geocell и заполнитель под бетонной плитой
  • Радоновый барьер Радоновый барьер
  • Заливка бетонной плиты поверх изоляции Xtratherm с изоляцией по краям Заливка бетонной плиты поверх утеплителя Xtratherm с утеплителем по краям
  • Плита перекрытия литая Плита перекрытия залита
  • Железобетон толщиной 225 мм с финишным покрытием Power Float. Железобетон 225 мм с покрытием Power Float.
  • Фундамент из пассивных плит Isoquick в престижном сертифицированном пассивном центре UEA Enterprise Center Фундамент из пассивных плит Isoquick в престижном сертифицированном пассивном центре UEA Enterprise Center
  • Деталь фундамента Denby Dale, первого в Великобритании сертифицированного пассивного дома с полой стеной, с легким изоляционным бетонным блоком на стыке стены с полом Деталь фундамента Denby Dale, первого в Великобритании сертифицированного пассивного дома с полой стеной, с легким изоляционным бетонным блоком на стыке стены с полом
  • Деталь системы утепленного фундамента Isoquick под деревянным каркасом Деталь, показывающая утепленную фундаментную систему Isoquick под стеной с деревянным каркасом
  • Вид с воздуха на фундамент системы KORE Insulation с двумя кольцевыми балками Вид с воздуха на фундамент системы KORE Insulation с двумя кольцевыми балками
  • Утепленный ленточный фундамент Kingspan 00 мм с бортиком 70 мм до краев под пассивным домом в Инверине, штат Колорадо, Голуэй Утепленный ленточный фундамент Kingspan 00 мм с бортиком 70 мм до краев под пассивным домом в Инверине, графство Голуэй
  • Изолированная система фундамента Isoquick на пассивно сертифицированной Лансдаун Драйв, Лондон. Изолированная система фундамента Isoquick на пассивно сертифицированной улице Лансдаун-Драйв, Лондон.
  • Этот пассивный дом в Ко Мит имеет ленточный фундамент с 200-миллиметровым Xtratherm под бетонной плитой, которая также покрывает трубы теплого пола, и термоблок Quinn Lite на стыке стены с полом. Этот пассивный дом в Ко Мит имеет ленточный фундамент с 200-миллиметровым Xtratherm под бетонной плитой, которая также покрывает трубы теплого пола, и термоблок Quinn Lite на стыке стены с полом.
  • Изоляция Xtratherm толщиной 150 мм, уложенная под плиту пола первой в Ирландии аптеки пассивного дома, на узком участке в Типперэри. Изоляция Xtratherm толщиной 150 мм, проложенная под плитой пола первой в Ирландии аптеки пассивного дома, на узком участке в Типперэри.
  • Geocell, пеностеклянный гравий, несущий и изолирующий Geocell, пеностеклянный гравий, несущий и изолирующий свойства.
  • 200 мм PIR-изоляции для обеспечения изоляции под первым этажом схемы пассивного дома в Эссексе, в которой использовался новаторский подход к традиционному ленточному фундаменту. 200-миллиметровая изоляция PIR для обеспечения изоляции под первым этажом схемы пассивного дома в Эссексе, в которой использовался новаторский подход к традиционному ленточному фундаменту.
  • Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия для минимизации тепловых мостиков с внутренним листом полой стены Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия для минимизации тепловых мостиков с внутренним листом полой стены
  • Система фундамента Aeroground с изоляцией из пенополистирола Kingspan, вырезанная для двойных кольцевых балок для поддержки внутреннего и внешнего листа полой стены; Система фундамента Aeroground с изоляцией из пенополистирола Kingspan вырезана для двойных кольцевых балок для поддержки внутреннего и внешнего листа полой стены;
  • Изоляция XPS уложена на вырытом первом этаже первого сертифицированного проекта модернизации пассивного дома в Ирландии, разработанного обозревателем PH + Саймоном МакГиннессом. Изоляция XPS уложена на выкопанном первом этаже первого сертифицированного проекта модернизации пассивного дома в Ирландии, разработанного обозревателем PH + Саймоном МакГиннессом.

10+ различных типов фундамента, не запутайтесь

Вы думаете о строительстве здания? или просто пытаетесь расширить свои строительные знания? В любом случае, продолжайте читать, чтобы узнать больше о различных типах фундамента и о том, когда их использовать.Чтобы ознакомиться со всем, что касается ремонта фундамента, нажмите здесь.

5+ различных типов фундамента

Различные типы фундамента

Хотя существует множество различных типов фундаментов, каждый из них можно разделить на две категории: фундаменты мелкого заложения или фундаменты глубокого заложения.

Неглубокие фундаменты в основном используются для конструкций с меньшим весом по сравнению с общей площадью основания, таких как навесы, транспортные контейнеры, гаражи и т. Д. Их можно установить на глубину до 3 футов.

Фундаменты глубокого заложения, однако, обычно используются для более тяжелых конструкций с активным грунтом. Эти конструкции включают дома, магазины, офисы, небоскребы и башни. Для установки глубокого фундамента нередко бывает достигать глубины 20-200 футов в зависимости от размера конструкции.

Фундамент мелкого заложения

Фундаменты мелкого заложения также называются раздельными или открытыми фундаментами. Они создаются путем раскопок и сортировки участка вашей конструкции на глубину ваших опор.Затем заливается фундамент, видимый миру на ранних этапах строительства.

Есть много видов неглубоких фундаментов: индивидуальные (изолированные), ленточные и плотовые (матовые).

Каждый фундамент должен быть тщательно выбран и адаптирован к климату, почве и погодным условиям вашего местоположения.

Индивидуальная опора, также известная как изолированная опора

Изолированные опоры - одна из самых распространенных и простых опор.Обычно их используют, когда абсолютно точно известно, что почва под ним не будет сдвигаться под всем зданием.

Изолированная опора поддерживает конструкцию, разделяя ее вес между колоннами. Эти колонны обычно соединяются цоколем.

Эти колонны опираются на бетонные опоры прямо на почву.

Чтобы определить размер необходимых подушек, вы должны знать SBC грунта (безопасную несущую способность) и общую нагрузку на колонну.Общая нагрузка на колонну делится на SBC почвы.

Если на колонну действует вертикальная нагрузка 15 т, а SBC грунта составляет 15 т / м2, то площадь основания будет 1 м2. Опять же, это приблизительная оценка, и дизайнер или инженер внесут корректировки в зависимости от климата и многих других факторов.

Ленточные опоры, также известные как настенные опоры

Ленточные опоры представляют собой непрерывную полосу из бетона , которая используется для распределения веса несущей стены по площади почвы.

Нижняя сторона ленточных опор должна быть спроектирована таким образом, чтобы не допускать проникновения инея или воды. Поскольку это может вызвать эрозию почвы и смещение.

Если грунт имеет низкий SBC, будет сооружен широкий ленточный фундамент для распределения нагрузки по большей площади.

Если обнаруживается, что почва с более высоким SBC расположена немного глубже, будет использоваться глубокий ленточный фундамент.

Плотные фундаменты, также известные как Mat Foundations

Как следует из названия, плотный фундамент позволяет конструкции «плавать» прямо на поверхности почвы.

Эти фундаменты чаще всего встречаются в зданиях с цокольными этажами. Нижняя плита цоколя выступает фундаментом всей конструкции. Используя плотный фундамент, конструкция будет равномерно оседать.

Можно использовать плотный фундамент, если грунт слишком слаб, чтобы принять полную нагрузку на конструкцию на небольшой площади.

Фундамент глубокого заложения

Есть много различных типов глубоких фундаментов, но не так много, как мелкие.Поскольку глубокие фундаменты могут быть более дорогими для небольших проектов, они используются только тогда, когда поверхностный грунт не способен выдерживать нагрузку, движение грунта является обычным или погодные условия неблагоприятны. Глубокие фундаменты позволяют возводить сооружения практически в любом месте, минуя поверхностный грунт и возводя структуру непосредственно на скале.

Все глубокие фундаменты построены по одной модели. Каждый из них вдавливает или устанавливает опорные цилиндры (бетонные, стальные или другие) глубоко в землю.Затем на этих цилиндрах строится конструкция.

Фундамент свайный

Свайный фундамент - это тип глубокого фундамента, в котором нагрузки снижаются с помощью вертикальных деревянных, бетонных или стальных конструкций. Есть много движущихся частей, и все может усложниться, для получения более подробной информации щелкните здесь.

Свайные основания передают нагрузку посредством трения (в случае фрикционных свай) или посредством трения и опоры (в случае комбинированных концевых опор и фрикционных свай).

Используются, когда:

  • На любой разумной глубине ниже конструкции несущие пласты не могут быть обнаружены.
  • Несущие пласты существуют, однако они находятся на такой глубине, которая делает ленточные или раздвижные основания неэкономичными.

Есть 8 различных типов свай

  • Концевые опорные сваи
  • Фрикционные сваи
  • Комбинированные концевые опорные и фрикционные сваи
  • Уплотняющие сваи
  • Дельфиновые и отбойные сваи
  • Анкерные сваи
  • Натяжные или подъемные сваи
  • Шпунтовые и бетонные сваи

Кассионный фундамент

Кессоны - это водонепроницаемые конструкции из дерева, стали или железобетона, построенные над уровнем земли, а затем утопленные в землю.Кессоны обычно не имеют опоры. Чтобы подробнее узнать об этом фундаменте, нажмите здесь.

Фундамент пирса

Наконец, у нас есть фундаменты для опор, они часто встречаются в домах и других небольших строениях. Чтобы узнать больше о пирсах и фундаментах из балок, нажмите здесь.

Заключение

Существует столько разных типов фундаментов, что легко запутаться. Мы создаем еще одно руководство для более подробного описания их различий.Так вы больше никогда не запутаетесь.

Эффективность ленточного фундамента с армированием георешеткой для различных типов грунтов в Мосуле, Ирак

Abstract

Основная причина проблемного разрушения грунта при определенной нагрузке - низкая несущая способность и чрезмерная осадка. В связи с растущим интересом к использованию неглубокого фундамента для поддержки тяжелых конструкций важно изучить методы улучшения почвы. Техника использования геосинтетического армирования широко применяется в последние несколько десятилетий.Целью данной статьи является определение влияния использования георешетки Tensar BX1500 на несущую способность и осадку ленточного основания для различных типов почв, а именно Аль-Хамедат, Башика и Аль-Рашидия в Мосуле, Ирак. Расчет армированных и неармированных грунтовых оснований проводился численно и аналитически. Был протестирован ряд условий путем варьирования количества ( N ) и ширины ( b ) слоев георешетки. Результаты показали, что георешетка может улучшить несущую способность основания и уменьшить осадку.Почва на участке Аль-Рашидиа была песчаной и показала лучшее улучшение, чем почвы на двух других участках (глинистые почвы). Оптимальная ширина георешетки ( b ) в пять раз превышала ширину основания ( B ), в то время как оптимальное число георешетки ( N ) не было получено. Наконец, численные результаты предельной несущей способности были сопоставлены с аналитическими результатами, и сравнение показало хорошее соответствие между результатами анализа и оптимальным диапазоном, опубликованным в литературе.Значительные результаты показывают, что усиление георешетки может способствовать улучшению грунтового основания, однако напрямую не зависит от ширины и количества только георешетки. Различные свойства почвы и размер основания также влияют на значения BCR и SRR, подтвержденные расчетами коэффициента улучшения. Таким образом, полученные результаты дополнили выгоду от эффективного применения укрепленных грунтовых оснований.

Образец цитирования: Хасан Н.И., Мохд Тайб А., Мухаммад Н.С., Мат Язид М.Р., Муталиб А.А., Абанг Хасболла Д.З. (2020) Эффективность ленточного фундамента с армированием георешеткой для различных типов почв в Мосуле, Ирак.PLoS ONE 15 (12): e0243293. https://doi.org/10.1371/journal.pone.0243293

Редактор: Цзяньго Ван, Китайский университет горного дела и технологий, КИТАЙ

Поступила: 17 июня 2020 г .; Одобрена: 19 ноября 2020 г .; Опубликовано: 17 декабря 2020 г.

Авторские права: © 2020 Hasan et al. Это статья в открытом доступе, распространяемая в соответствии с условиями лицензии Creative Commons Attribution License, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии указания автора и источника.

Доступность данных: Все соответствующие данные находятся в документе.

Финансирование: Инициалы автора: AMT Номер гранта: GGPM-2018-039 Спонсор: Universiti Kebangsaan Malaysia URL: https://www.ukm.my/portal/ Роль спонсора: Оплата сборов за публикацию и предоставление оборудования для проекта.

Конкурирующие интересы: Авторы заявили, что никаких конкурирующих интересов не существует.

Введение

Методы улучшения грунта с помощью геосинтетических материалов были широко разработаны за последние несколько десятилетий, особенно в области строительства дорожных покрытий и фундаментов.Хотя было проведено множество экспериментальных исследований для определения эффекта геосинтетического армирования, анализ различается в отношении свойств геотекстиля, таких как форма и размеры, расстояние и толщина [1–13]. Кроме того, в исследованиях также анализируется влияние различных типов грунтов и конструкций основания. Что касается поведения грунта с классификацией песчаных грунтов, многочисленные аналитические исследования внесли свой вклад в изучение взаимодействия грунта и конструкции, проведенного несколькими исследователями в отношении несущей способности оснований из грунта, армированного георешеткой [13–17].Кроме того, бесчисленные численные модели, позволяющие сэкономить время и средства, были выполнены для исследования несущей способности и осадки армированного грунта [9, 18–29]. Концепция армированного грунта как строительного материала, основанная на существовании взаимодействий между грунтом и арматурой за счет прочности на растяжение, фрикционных и адгезионных свойств арматуры, была впервые введена французским архитектором и инженером Анри Видалем в 1960-х годах [29]. С тех пор этот метод широко используется в инженерно-геологической практике.Геосинтетические материалы, которые используются в армированных грунтах, бывают разных типов, включая геосетки, геотекстиль, геомембраны, геосинтетические глиняные облицовки, геосетки и геоячейки [30]. Георешетка - один из строгальных геосинтетических материалов, обычно изготавливаемых из полимеров; В настоящее время различные разновидности геосеток изготавливаются из полипропилена или полипропилена высокой плотности (HDPP), что способствует эффективному использованию различных геотекстильных материалов.

Фундамент с системой армирования грунтом называется фундаментом с грунтовым покрытием (РПГ).На рис. 1 показан типичный геосинтетический армированный грунт фундамент и описание различных геометрических параметров. Параметры армирования георешеткой включают расстояние между верхними слоями ( и ), расстояние по вертикали ( с или h ), количество слоев армирования ( N ), общую глубину армирования ( d ) и ширину арматуры ( б ). Как указано в литературе, оптимальное значение для параметров ( u / B ) и ( h / B ) равно 0.33 (где B - ширина опоры). Во многих исследованиях были выбраны разные размеры основания и георешетки, но все результаты указывают на различное поведение в зависимости от классификации почвы. Можно понять, что разные географические районы имеют разные типы почвы и условия, поэтому правильная конструкция используемой георешетки важна для улучшения грунтовых оснований. Более того, фундаменты из армированного грунта могут быть экономичной альтернативой обычным фундаментам мелкого заложения с большими размерами фундамента, которые, в свою очередь, увеличивают осадку фундамента из-за увеличения глубины зоны влияния под фундаментом или замены слабых слоев грунта подходящими материалами [31] .

За последние тридцать лет было проведено множество экспериментальных, численных и аналитических исследований для изучения поведения RSF для различных типов почв. Все исследования показали, что использование арматуры может значительно увеличить несущую способность и уменьшить осадку грунтовых оснований [33]. Чен и Абу-Фарсах и др. . В работе [34] для оценки преимуществ фундамента с усиленным грунтом использовались две концепции, например коэффициент несущей способности (BCR) и коэффициент уменьшения осадки (SRR).BCR определяется как отношение несущей способности фундамента из армированного грунта к несущей способности фундамента из неармированного грунта, тогда как SRR определяется как отношение уменьшения осадки основания на основе армирования к осадке основания из неармированного грунта при постоянном поверхностном давлении [ 35]. BCR представлен как: (1)

Где:

( q ult ) r - это предельная несущая способность фундамента с усиленным грунтом.

( q ult ) u - предельная несущая способность неармированного грунтового основания.

И SRR определяется как: (2)

Где:

s R - осадка усиленного грунтового основания.

с 0 - осадка неармированного грунтового основания.

Многие из этих исследовательских усилий были направлены на изучение параметров и переменных, которые будут влиять на значения BCR и SRR.Другие исследования также были сосредоточены на улучшении осадки фундамента, других геотехнических конструкций и методов расчета, таких как Abbas и др. . [36], Rosyidi и др. . [37], Хаджезаде и др. . [38], Joh и др. . [39], Чик и др. . [40], Ли и др. . [41], Азриф и др. . [42] и Zhanfang и др. . [43] работают. Гвидо и др. . [1] провели экспериментальное исследование земляных плит, армированных геотекстилем.Их модельные испытания проводились с использованием квадратного фундамента на песке. Они показали, что BCR снижается с увеличением ед / В ; улучшение несущей способности было незначительным, когда количество армирующих слоев было увеличено до трех, что соответствовало глубине воздействия 1 . 0B для u / B , h / B и b / B соотношения 0,5, 0,25 и 3. Незначительное улучшение BCR наблюдалось при увеличении отношения длин ( b / B ) арматуры сверх трех с двумя армирующими слоями и отношениями u / B и h / B , равными 0.25 и 0,25 соответственно. Кроме того, Ли и др. . [44] провели испытание лабораторной модели с использованием жесткой ленточной опоры, опирающейся на плотный песок, покрывающий мягкую глину, со слоем геотекстиля на границе раздела. Они обнаружили, что слой армирования на границе раздела песок-глина привел к дополнительному увеличению несущей способности и уменьшению осадки основания; Эффективная ширина арматуры, которая привела к оптимальным характеристикам основания, оказалась примерно в пять-шесть раз больше ширины основания.

Кроме того, исследование методом конечных элементов, проведенное Курианом и др. . [45] на ленточном основании, поддерживаемом армированным песком, с использованием модели грунта Дункана-Чанга показали явное уменьшение осадки в армированном песке при более высоких нагрузках, чем в случае неармированного песка. Численные результаты также показали, что небольшое увеличение осадки произошло в армированном песке на начальной стадии процесса нагружения. Возможное объяснение этого явления дано Курианом и др. .[45] было то, что нормальная нагрузка была слишком мала, чтобы мобилизовать достаточное трение между почвой и арматурой. Относительное движение между грунтом и арматурой увеличивалось с увеличением нагрузки и уменьшалось с увеличением глубины армирования. Максимальное напряжение сдвига на границе раздела грунт-арматура произошло на относительном расстоянии ( x / B ) примерно 0,5 от центра основания, а напряжение, развиваемое в арматуре, было максимальным в центре и постепенно уменьшалось к концу. арматуры.С другой стороны, Махарадж [19] выполнил численный анализ на ленточном основании, поддерживаемом армированной глиной, с использованием модели грунта Друкера – Прагера. Он пришел к выводу, что в случае однослойной арматуры оптимальное соотношение расстояния между верхним слоем ( u / B ) оказалось около 0,125 в армированной глине. Он также обнаружил, что эффективное соотношение длины ( b / B ) арматуры было около 2,0, глубина влияния зависела от жесткости арматуры, а увеличение геосинтетической жесткости уменьшило оседание основания.

Хотя многие исследования показали много интересных особенностей механизма взаимодействия грунт-геосинтетика, методы, используемые для проектирования геосинтетических грунтовых систем, все еще различаются и в большинстве случаев озадачивают инженеров. В основном использовался расчет системы армированного грунта с использованием методов предельного равновесия, который считался очень консервативным [46–48]. В последнее время внедрение метода конечных элементов для моделирования и анализа системы армированного грунта обеспечило соответствующие проектные характеристики, низкую стоимость и скорость, с использованием различных систем армирования грунта и граничных условий [49].Однако необходимость численного и аналитического исследования, учитывающего основные факторы механизма взаимодействия армированного грунтового основания, остается актуальной. В этой статье анализ несущей способности и осадки армированного георешеткой и неармированного грунтового основания трех участков (т.е. Аль-Хамедат, Аль-Рашидия и Башика) в Мосуле, Ирак, проводится численно с помощью программы конечных элементов Plaxis. и сравнивается с аналитической несущей способностью, рассчитанной теоретически с использованием метода, разработанного Ченом и Абу-Фарсахом [17].Производные и аналитические методы основаны на анализе предельного равновесия и рассчитывают только предельную несущую способность для данного осадки. Поскольку с помощью этих методов невозможно получить осадки, поэтому осадки, полученные в результате численного анализа, были использованы в теоретическом методе.

Механизм армирования георешеткой

Во многих случаях при строительстве неглубокие фундаменты возводятся поверх существующего слабого грунта, что приводит к низкой несущей способности и чрезмерным проблемам осадки.Недостатки могут вызвать структурное повреждение, снижение срока службы и ухудшение уровня производительности [50]. В этих условиях методы улучшения почвы использовались в течение долгого времени для решения проблемы, связанной с этими типами почв. Несколько исследователей разработали различные методы улучшения почвы для повышения прочности почвы с помощью различных методов стабилизации. Для решения вышеупомянутых проблем с почвой было разработано несколько типов методов улучшения почвы, включая цементацию, вертикальные дренажи, замену грунта, укладку свай и геосинтетическое армирование [51–54].Полимерная природа геосинтетического материала делает геосинтетические изделия долговечными в различных условиях грунта и окружающей среды. Общие применения геосинтетики в области инженерно-геологической инженерии включают повышение прочности и жесткости подземного грунта, подчеркнутого на неглубоких основаниях и тротуарах, обеспечение устойчивости грунтовых подпорных конструкций и откосов, обеспечивая безопасность плотин, как обсуждалось в Хан и др. . [55] и Ван и др. . [56] работают. Георешетка используется для улучшения механических характеристик подземного грунта при внешних нагрузках.Таким образом, он широко применяется в качестве армирующих слоев в стенах из механически стабилизированного грунта (MSE) и геосинтетического армированного грунта (GRS), в качестве меры стабилизации откосов и в качестве армирования подземного грунта под тротуарами и фундаментами. Высокая растягивающая способность геосеток позволяет слоям армирования принимать на себя значительную часть растягивающих напряжений, возникающих в массиве грунта из-за действия внешней нагрузки. Таким образом, георешетки действуют как армирующие элементы и усиливают нагрузочно-деформационные характеристики армированного грунтового массива.

В ходе некоторых экспериментальных исследований Бинке и Ли [14] оценили несущую способность грунта, армированного металлическими полосами; Результаты испытаний показали, что несущая способность может быть улучшена в 2–4 раза за счет усиления грунта. Результаты их испытаний также показали, что арматура, размещенная ниже глубины воздействия, которая составляла приблизительно 2B , оказала незначительное влияние на увеличение несущей способности и размещение первого слоя на ( u / B = 0.3) ниже подошвы фундамента привело к максимальному улучшению. Акинмусуру и Акинболаде [57] исследовали влияние использования канатных волокон в качестве армирующих элементов на песчаную почву; их результаты показали, что предельная несущая способность может быть увеличена до трех раз по сравнению с неармированным грунтом; Оптимальное расстояние между верхними слоями ( и ) было определено как 0 . 5B , и они показали, что улучшение несущей способности было незначительным, когда количество армирующих слоев было увеличено до трех, что соответствовало глубине воздействия 1 . 75Б . Сакти и Дас [2] провели экспериментальное исследование фундамента из глинистого грунта, армированного геотекстилем. Результаты их испытаний показали, что большинство преимуществ геотекстильной арматуры было получено при соотношении расстояния между верхними слоями ( u / B ) от 0,35 до 0,4. Для u / B 0,33 и h / B 0,33 BCR увеличился с 1,1 до 1,5, когда количество слоев увеличилось с 1 до 3, и после этого оставался практически постоянным. Затем была определена глубина воздействия при укладке геотекстиля, равная 1.0 Б . Наиболее эффективная длина геотекстиля равнялась четырехкратной ширине ленточного фундамента

.

Чжоу и Вэнь [58] провели экспериментальное исследование, чтобы изучить эффект использования однослойной песчаной подушки, армированной геоячейками, на мягкой почве. Результаты показали, что произошло существенное уменьшение осадки нижележащего мягкого грунта, а коэффициент реакции земляного полотна K30 улучшился на 3000%; деформация уменьшилась на 44%.Более того, Рафтари и др. . [24] провели численный анализ на ленточном основании, поддерживаемом усиленным откосом, с использованием модели грунта Мора – Кулона. Результаты испытаний показали, что осадка фундамента на неармированном склоне более сильная, чем на усиленном. Так как осадка в армированной ситуации с тремя слоями арматуры уменьшилась примерно на 50%. Они сообщили, что для достижения наименьшей осадки оптимальное вертикальное расстояние между георешетками ( х ) должно быть эквивалентно ширине фундамента ( B ).Хинг и др. . [5] провели серию модельных испытаний на ленточных фундаментах, поддерживаемых песком, армированным георешеткой. Результаты испытаний показали, что размещение георешетки на глубине ( d / B ) более 2,25 не привело к улучшению несущей способности ленточного основания. Для достижения максимальной выгоды минимальное соотношение длины ( b / B ) георешетки должно быть равно 6. BCR, рассчитанный при ограниченном соотношении осадки ( s / B ), равном 0,25, 0,5 и 0.75 составляло примерно 67–70% от окончательной BCR.

Адамс и Коллин [11] выполнили несколько серий крупномасштабных полевых испытаний. Испытания проводились в бетонном боксе с четырьмя квадратными опорами различных размеров. Для испытаний был выбран мелкодисперсный песок для бетонного раствора с плохой сортировкой. Результаты испытаний показали, что три слоя армирования георешеткой могут значительно увеличить несущую способность и что коэффициент предельной несущей способности (BCR) может быть увеличен до более чем 2.6 для трех слоев армирования. Однако величина осадки, необходимая для этого улучшения, составляла примерно 20 мм ( s / B = 5%) и может быть неприемлемой для некоторых оснований. Результаты также показали, что положительные эффекты армирования при низком коэффициенте осадки ( s / B ) могут быть достигнуты максимально, когда расстояние между верхними слоями меньше 0,25 B . В качестве альтернативы, Араб и др. . [27] провели численный анализ на ленточном основании, поддерживаемом песчаным грунтом, с использованием модели затвердевающего грунта.Они сообщили, что для геометрических параметров u / B = h / B = 0,5 и b / B = 4, эффект увеличения количества слоев георешетки ( N ) на несущую способность армированных георешеткой грунтов увеличили несущую способность и немного увеличили общую жесткость армированного песка. Увеличение жесткости георешетки также привело к увеличению BCR. Несмотря на то, что исследования грунтового основания, армированного георешеткой, проводились широко, поведение грунта не полностью отражено, особенно с учетом оптимизированного применения георешетки.Численное моделирование в этом исследовании способствует более глубокому пониманию грунтового основания за счет определения арматуры в моделях грунта.

Численное моделирование

Численное моделирование поведения армированного и неармированного грунтового основания проводилось с использованием программного обеспечения Plaxis. Plaxis - это программа конечных элементов, специально разработанная для анализа деформации и устойчивости в инженерно-геологических задачах [59]. В этом исследовании процесс тестирования включает в себя полное моделирование грунта, усиления георешетки, установки фундамента и приложения нагрузки, как показано на рисунке 1.Реальные сценарии можно смоделировать с помощью модели плоской деформации, которая используется в текущей задаче. Модель плоской деформации подходит для реализации с относительно однородным поперечным сечением, схемой нагружения и большой протяженностью модели в направлении, перпендикулярном плоскости модели, где нормальные напряжения полностью учитываются, но смещения и деформации принимаются равными нулю. .

Анализ модели

В Plaxis доступны различные модели почв. С помощью моделирования методом конечных элементов в данной работе была рассмотрена упруго-идеально пластичная модель грунта Мора – Кулона.Конститутивная модель Мора-Кулона широко используется в большинстве инженерно-геологических задач, поскольку исследователи показали, что комбинации напряжений, приводящие к разрушению в образцах грунта при трехосных испытаниях, соответствуют контуру разрушения по критерию Мора-Кулона (шестиугольная форма) Гольдшейдера [60]. При использовании конститутивной модели Мора-Кулона в качестве входных данных требуются пять параметров [61]. Эти пять параметров могут быть получены путем анализа основных испытаний грунта, и они состоят из двух параметров жесткости: эффективного модуля Юнга ( E ′) и эффективного коэффициента Пуассона ( v ′) и трех параметров прочности: эффективного сцепления ( c ). ′), Эффективный угол трения ( φ ′) и угол расширения ( ψ ).В 2D-пространстве огибающая разрушения символизирует прямую или слегка изогнутую линию, касающуюся круга Мора или точек напряжения. В диапазонах напряжений в пределах области текучести почвенный материал эластичен. По мере развития критического сочетания напряжения сдвига и эффективного нормального напряжения точка напряжения будет совпадать с зоной разрушения, и предполагается идеально пластичное поведение материала с непрерывным сдвигом при постоянном напряжении. После достижения идеально пластичного состояния материал никогда не сможет вернуться к полностью эластичному поведению без каких-либо необратимых деформаций.Ленточный фундамент моделируется как жесткая плита и в анализах считается очень жестким и грубым.

Детали армированных георешеткой грунтов, рассмотренных в модельных испытаниях, показаны в Таблице 1. В Plaxis армирование георешетки представлено с помощью специальных элементов растяжения (пятиузловых элементов георешетки). Георешетки имеют только нормальную жесткость и не имеют жесткости на изгиб, которая может выдерживать только растягивающие усилия. Единственное свойство материала георешетки - упругая осевая жесткость EA .Для моделирования взаимодействия элементов георешетки с окружающей почвой часто бывает удобно комбинировать эти элементы георешетки с интерфейсами. Назначенные интерфейсы почва-георешетка показаны на рис. 2. Каждому интерфейсу присвоена виртуальная толщина, которая является воображаемым размером, используемым для определения свойств материала границы раздела. Модель упруго-идеально пластическая используется для описания поведения границ раздела для моделирования взаимодействия грунт-георешетка. Кулоновский критерий используется для различения упругого поведения, при котором небольшие смещения могут происходить внутри границы раздела, и пластического поведения границы раздела, когда происходит постоянное скольжение.Параметры границы раздела рассчитываются из параметров окружающего грунта с использованием коэффициента взаимодействия R inter , определяемого как отношение прочности на сдвиг границы раздела к прочности почвы на сдвиг [59]. В этом исследовании используются 15-узловые элементы грунта, а прочность границы раздела установлена ​​вручную. Для реального взаимодействия грунт-конструкция граница раздела слабее и гибче, чем связанный грунт, что означает, что значение R inter должно быть меньше 1.Следовательно, в настоящем исследовании предполагается, что R inter составляет 0,9.

После того, как геометрическая модель полностью определена и свойства материала назначены слоям грунта и структурным объектам, сетка применяется для расчетов методом конечных элементов (КЭ). Plaxis включает в себя процедуру полностью автоматического создания сетки, в которой геометрия дискретизируется на элементы базового типа элемента и совместимые структурные элементы, как показано на рис. 3. Основным типом элемента в сетке, использованной в настоящем исследовании, является треугольный. элемент со средним размером 0.5–2 м, что обеспечивает точный расчет напряжений и разрушающих нагрузок. Plaxis предлагает пять различных плотностей ячеек, от очень крупной до очень мелкой. Предварительные расчеты проводились с использованием пяти доступных уровней глобальной грубости сетки, чтобы получить наиболее подходящую плотность сетки и минимизировать влияние зависимости сетки на моделирование методом конечных элементов. В ходе анализа количество треугольных элементов и точек напряжения в модели для каждого участка было изменено в зависимости от плотности сетки и расположения арматуры.В таблице 2 показано изменение количества элементов и точек напряжений в зависимости от плотности сетки моделей трех участков для случая пяти слоев георешетки. Как видно на рис. 4, размер сетки оказывает минимальное влияние на результаты после примерно 240 элементов для стоянки Башика и 400 элементов для стоянок Аль-Хамедат и Аль-Рашидиа. Для Башика это соответствует крупной сетке с уточнением вокруг элементов георешетки и фундамента модели, где ожидаются большие концентрации напряжений, и средней сетке с уточнением как для Аль-Хамедат, так и для Аль-Рашидиа.

Смоделированные граничные условия предполагались такими, что вертикальные границы были свободными по вертикали и ограничены по горизонтали, в то время как нижняя горизонтальная граница была полностью фиксированной, как показано на рис. 5. Рассматриваемые вертикальные границы сетки находились на расстоянии 10 м от центра сетки. фундамент с каждой стороны, в то время как нижняя горизонтальная граница была на 20 м ниже основания фундамента, так что эти границы не влияют на напряжения и деформации, возникающие в массиве грунта.В исследовании использовалась точечная нагрузка. Конструкция моделировалась с увеличивающейся величиной нагрузки до тех пор, пока почва не достигла невозможности исследовать оседание под действием приложенной нагрузки. После создания геометрической модели и создания сетки конечных элементов необходимо указать начальное напряженное состояние. Начальные условия состоят из двух различных режимов: один режим для создания начального давления воды, а другой режим для задания начальной геометрической конфигурации и создания начального эффективного поля напряжений.Поскольку слои почвы для Аль-Хамедат и Башика сухие, а уровень грунтовых вод на участке Аль-Рашидия достаточно глубок, чтобы не влиять на поведение фундамента, состояние грунтовых вод было принято как незначительное. Начальные напряжения в грунте генерируются с использованием формулы Джаки, выраженной уравнением 3 (в программном обеспечении Plaxis процедура создания начальных напряжений в грунте часто известна как процедура K 0 ). (3) где K 0 - коэффициент бокового давления грунта, а φ - угол внутреннего трения грунта.

Plaxis позволяет выполнять различные типы расчетов методом конечных элементов, такие как расчет пластичности, анализ консолидации, анализ уменьшения Phi-c и динамический расчет. Для текущего исследования был выбран пластический расчет. Для проведения анализа упругопластической деформации следует выбрать пластический расчет. Этот тип расчета подходит для большинства практических геотехнических приложений. В инженерной практике проект делится на фазы проекта. Точно так же процесс расчета в Plaxis также разделен на этапы расчета.В данном исследовании рассматриваются два этапа расчета. Первый - это начальная фаза, которая представляет начальную ситуацию проблемы. Второй этап включает в себя усиление георешетки и приложение нагрузки на внешние линии.

При расчете методом конечных элементов анализ становится нелинейным, если задействован расчет пластичности, что означает, что каждый этап расчета необходимо решать в этапах расчета (этапах нагрузки). Размер шага и алгоритм решения важны для нелинейного решения.Если шаг вычисления подходящего размера, то количество итераций, необходимых для достижения равновесия, будет небольшим, примерно 5–10, а если шаг большой, то количество требуемых итераций будет чрезмерным, и решение может отличаться. Итерационные параметры в программном обеспечении: желаемый минимум и максимум в первую очередь предназначены для определения того, когда расчет должен включать большие или меньшие шаги. Если расчет может решить шаг нагрузки (следовательно, сходиться) за меньшее количество итераций, чем желаемый минимум, который по умолчанию равен 4, он начинает использовать шаг нагрузки, который в два раза больше.Если, однако, для вычисления требуется больше итераций, чем желаемый максимум, который по умолчанию равен 10 для схождения, вычисление решит выбрать шаг вычисления только половинного размера. Для пластического анализа изменение желаемого минимума или желаемого максимума не влияет на результаты. Пока расчет сходится на каждом шаге, неважно, использует ли расчет много маленьких шагов с несколькими итерациями или ограниченное количество больших шагов с большим количеством итераций на шаг.

Существует несколько процедур для решения задач нелинейной пластичности. Все процедуры основаны на автоматическом выборе размера шага в зависимости от применяемого алгоритма. Предельный уровень продвижения нагрузки - одна из таких процедур, которая используется в текущем анализе. Процедура автоматического определения размера шага используется в основном для этапов расчета, на которых необходимо достичь определенного предельного уровня нагрузки. Процедура завершает расчет при достижении заданного уровня нагрузки или при обнаружении разрушения грунта.Количество дополнительных шагов установлено на 1000, чтобы процесс расчета продолжался до конца до того, как будет достигнуто количество дополнительных шагов. В этой процедуре итерационные параметры установлены на стандартные и показали хорошую производительность при сходимости вычислений. В стандартных настройках допустимая ошибка, которая представляет собой отклонение от точного решения, была установлена ​​на 0,03, коэффициент чрезмерной релаксации, который отвечает за уменьшение количества итераций, необходимых для сходимости, был установлен на 1,2, максимальное количество итераций было установлено на 50, желаемая минимальная и максимальная итерация была установлена ​​на 4 и 10 соответственно, и, наконец, было активировано управление длиной дуги, что важно для сходимости вычислений и точного определения нагрузки при отказе, иначе расчет будет повторяться и нагрузка при отказе будет переоценен.Поэтапное строительство было выбрано в качестве варианта ввода нагрузки, где можно определить значение и конфигурацию нагрузки, а также состояние отказа, которое должно быть достигнуто. Поскольку поэтапное строительство выполняется с использованием процедуры предельного уровня увеличения нагрузки, оно контролируется общим множителем (∑Mstage). Этот множитель обычно начинается с нуля и достигает конечного уровня 1,0 в конце фазы расчета. Временной интервал фазы расчета считается нулевым, поскольку анализ модели является пластическим и не включает консолидацию или использование модели ползучести мягкого грунта.

Свойства материала

Почвы были собраны с трех разных участков в Мосуле, Ирак: Аль-Хамедат, Башика и Аль-Рашидия. Мосул расположен в северной части Ирака. Район характеризуется обширными равнинами и антиклиналями. Возле реки Тигр расположены три уровня накопленных террас аллювиальных почв. Большая часть почвы в этом районе умеренно экспансивного типа. Плоские участки между антиклиналями покрыты слоистыми наносами стока, которые включают глину, песок, ил, а иногда и покрыты рассыпным гравием.В таблице 3 показаны механические и физические свойства почвы, а в таблице S1 показаны пределы Аттерберга и размер зерна для каждого задействованного участка. В данном исследовании использовался бетонный ленточный фундамент шириной B = 600 мм. Свойства основания показаны в Таблице 4. Двухосные георешетки (Tensar BX1500), показанные на Рис. 5, использовались для укрепления почвы на всех трех участках. Различные свойства армирования георешеткой, использованные при моделировании методом конечных элементов данного исследования, показаны в Таблице 5.

Результаты и обсуждения

Результаты, полученные от Plaxis для определения предельной несущей способности и осадки основания, представляли собой кривые осадки под нагрузкой усиленного и неармированного грунта на трех упомянутых площадках, в то время как результаты аналитического анализа Уравнение Мейерхоф [63] и метод, полученный Ченом и Абу-Фарсахом [17], были значениями BCR для этих грунтов с усилением георешеткой.

Грунты неармированные

Три моделирования методом конечных элементов были проведены с использованием программного обеспечения Plaxis для оценки предельной несущей способности неармированного грунта для каждого участка. На рис. 6 показана деформированная сетка (увеличенная до 15 раз) грунта под действием разрушающей нагрузки. На рис. 6 можно увидеть небольшой пучок грунта по краям основания и осадку 57,43 мм, что указывает на разрушение грунта при сдвиге. На рис. 7 и 8 показаны разработанные вертикальное напряжение и вертикальное смещение неармированного грунта, соответственно, при приложении разрушающей нагрузки.На рис. 7 и 8 показан пузырь вертикального напряжения и приращения вертикального смещения, соответственно, в пределах профиля почвы из-за приложения нагрузки полосы [64]. Однако вертикальное напряжение и вертикальное смещение уменьшались с увеличением глубины, как показано на этих рисунках значениями штриховки контуров. Соответствующие напряжения и перемещения в горизонтальном направлении представлены на рисунках 9 и 10 соответственно. Максимальные горизонтальные напряжения на рис. 9 были сосредоточены непосредственно под основанием на глубине B и по горизонтали шириной B ; кроме того, по штриховке горизонтальных напряжений было ясно, что грунт разрушился под действием местного сдвига.

Максимальная часть горизонтального смещения, представленная на Рис. 10, приходилась на поверхность почвы, и это было причиной вспучивания почвы по краям основания. Однако эти горизонтальные напряжения и смещения значительно повлияли на поведение георешетки, как будет обсуждаться позже в разделе с усиленным грунтом. Напряжения сдвига и деформации, связанные с разрушением, показаны на рисунках 11 и 12 соответственно. Обратите внимание, что максимальные касательные напряжения и деформации или зона сильного сдвига были расположены под краями фундамента и почти распространялись на глубине 2 B по горизонтали на расстоянии B от краев фундамента и значительно уменьшались на нижние глубины.Тем не менее, местное разрушение при сдвиге было почти очевидно из затенения касательных напряжений, показанных на рис. 11. На рис. 13 представлены точки пластичности или точки пластичности разрушения, образовавшиеся в массиве грунта под действием разрушающей нагрузки. Пластическая точка - это точка, соответствующая необратимому напряжению и деформации, которая расположена на огибающей Мора-Кулона разрушения (огибающая является функцией угла внутреннего трения сцепления грунта).

На рис. 13 также показаны точки растяжения (точки с черным цветом) на поверхности почвы, которые соответствуют трещинам от растяжения (участки напряжений от растяжения).Однако эти точки натяжения указывали на то, что грунт разрушился под действием растяжения, а не сдвига. Теоретическая предельная несущая способность неармированного грунта была получена с помощью формул (4) - (9). Параметры прочности на сдвиг (c и φ ) и удельный вес ( γ ), используемые в следующих уравнениях, показаны в таблице 3.

Сайт Аль-Хамедат:

Сайт Башики:

Сайт в Аль-Рашидии:

Результаты неармированного грунтового основания, полученные численным анализом, и теоретическая предельная несущая способность, полученная Мейерхофом [63], показаны в Таблице 6.Здесь можно увидеть, что численные значения несущей способности были больше теоретических значений. Высокое значение несущей способности может быть связано с тем, что уравнения несущей способности обычно недооценивают (более консервативно) предельную несущую способность грунта [64]. Кривые зависимости давления от осадки из численного анализа неармированных грунтовых оснований трех площадок показаны на рис. 14–16. Кроме того, эти цифры показывают метод, используемый для определения предельной несущей способности по кривым нагрузки – осадки; он представляет собой консервативное и наиболее реальное состояние отказа.Этот метод представляет собой метод касательных пересечений, разработанный Траутманном и Кулхави [65].

Из рисунков 14–16 можно заметить, что грунт Аль-Хамедат демонстрирует более высокую несущую способность ( q u = 640 кПа ), чем два других участка, где грунт Ba'shiqah показывает промежуточную несущую способность. значение ( q u = 365 кПа ), а почва Аль-Рашидия является самой низкой ( q u = 67 кПа ) среди почв.Это различие может быть связано с характеристиками и свойствами почвы, указанными в Таблице 3 и Таблице S1. Считается, что почва участка Аль-Хамедат представляет собой твердую глину с высокой степенью сцепления ( c = 40 кПа ), Аль-Рашидиа - песчаный грунт с высоким углом трения ( φ = 28 °) с нулевым сцеплением c = 0 кПа), в то время как почва на участке Башика классифицируется как глинистая от низкой до средней с относительно низким сцеплением ( c = 15 кПа ) по сравнению с почвой Аль-Хамедат.

Армированные грунты

Девяносто расчетов методом конечных элементов было проведено на армированном грунтовом основании, чтобы изучить влияние усиления георешетки на предельную несущую способность и осадку ленточного основания, расположенного на трех упомянутых участках. Деформированная сетка (увеличенная до 10 раз) армированного георешеткой грунта показана на рис. 17. Кроме того, осадка была уменьшена до 44,68 мм за счет включения арматуры георешетки, где уменьшение осадки было отнесено за счет подъемных сил создается арматурой георешетки во время деформации и мобилизации осевых растягивающих сил слоев арматуры.Кроме того, просачивание грунта на краях основания уже исчезло, что означало, что грунт не разрушился при сдвиге, как упоминалось ранее в случае неупрочненного грунта. На рис. 18 показаны горизонтальные напряжения, возникающие в массиве укрепленного грунта. Видно, что горизонтальные напряжения были немного увеличены до значения 228,96 кН / м 2 из-за передачи части вертикальной нагрузки на горизонтальную нагрузку, которую несет арматура и, в свою очередь, на окружающий грунт. Кроме того, горизонтальные напряжения были распределены по слоям арматуры шириной 5 B , что указывало на сцепление и взаимодействие слоев почвы и георешетки; в результате силы растяжения внутри арматуры были мобилизованы, как показано на рис.19.

На рис. 20 показано распределение горизонтальных смещений в армированном грунте. Понятно, что смещение уменьшено до 8,68 мм из-за ограничения слоев арматуры, стрелки почти одинаково распределены по слоям арматуры и небольшие значения смещения, вызванные на поверхности почвы, по сравнению с неармированным состоянием, когда большая часть горизонтального смещения произошла на верхняя часть почвы, вызывающая вспучивание почвы. Следовательно, разрушение грунта при сдвиге предотвращается за счет передачи приложенной вертикальной нагрузки к силам растяжения в арматуре георешетки за счет трения обшивки и опоры между грунтом и арматурой.На рисунках 21 и 22 показаны напряжения сдвига и деформации армированного грунта и их распределение вдоль арматуры георешетки, соответственно. Замечено, что области концентрации касательных напряжений и деформаций под фундаментом уменьшаются за счет распределения напряжений и деформаций вдоль и через слои арматуры, что приводит к изменению плоскости разрушения и предотвращает разрушение в армированной зоне. Пластические точки в усиленной зоне изображены на рис. 23.Показано, что точки пластичности сильно сконцентрированы вдоль армированной зоны, что указывает на экстремальные напряжения, возникающие на границе раздела между почвой и георешеткой. Следовательно, это оправдывает взаимодействие между грунтом и георешеткой и изменение механизма разрушения.

Влияние ширины георешетки

(b) и количества слоев георешетки (N) на предельную несущую способность

На рис. 24–26 показано изменение BCR с шестью различными значениями ширины георешетки (b) для от 1 до 5 слоев георешетки ( N ) для трех участков Аль-Хамедат, Аль-Рашидия и Башика, соответственно.Из рисунков 24–26 видно, что увеличенная ширина георешетки (b) и номер георешетки (N) приводит к увеличению BCR для всех трех участков. Кроме того, грунт на Аль-Рашидиа способствует более высокому повышению предельной несущей способности, чем на двух других участках. Улучшение может быть связано с различием свойств почвы и размера зерна, как показано в Таблице 3 и Таблице S1. Почва Аль-Рашидиа песчаная и имеет угол трения ( φ = 28 °), больший, чем на двух других участках, в которых пассивные силы и силы трения между почвой и георешеткой будут выше, чем на двух глинистых участках [8].Для участков Аль-Хамедат и Башика с глинистыми почвами почва участка Башика с глинистостью от низкой до средней лучше улучшается, чем почва на участке Аль-Хамедат, которая представляет собой твердую глину с точки зрения предельной несущей способности. Следовательно, используя армирование георешеткой со слабой глиной, почва может улучшиться до более жесткой глины. Однако максимальное улучшение предельной несущей способности может быть получено при b / B = 5 для любого номера георешетки на этих трех участках, поэтому оптимальная ширина георешетки (b) для трех участков составляет 5 B хотя не было оптимального номера геосетки (N) , полученного как N = 5, все три почвы показывают хорошее улучшение несущей способности основания.

Влияние ширины георешетки

(б) и количества слоев георешетки (N) на осадку основания

Коэффициент уменьшения оседания (SRR%) в зависимости от ширины георешетки ( b ) с количеством слоев георешетки от 1 до 5 ( N ) показан на рисунках 27–29 для почв Аль-Хамедат, Аль-Рашидия, и Башика соответственно. Из этих рисунков видно, что увеличение ширины слоя георешетки (b) и числа георешетки ( N ) приводит к уменьшению осадки основания для трех участков.На рисунках 27–29 наблюдалось уменьшение осадки фундамента (SRR%), полученное на этих трех участках в результате увеличения ширины арматуры георешетки (b) и количества слоев георешетки ( N ). Показано, что большее уменьшение осадки фундамента при увеличении ширины георешетки (b) достигается за счет грунта участка Башика для первых трех слоев георешетки ( N = от 1 до 3), за которым следует грунт Сайты Аль-Рашидиа и Аль-Хамедат соответственно.В то время как при N = 4 и 5 почва Аль-Рашидиа начала показывать более высокие улучшения, чем почва участка Башика, в отличие от почвы участка Аль-Хамедат, где улучшение было наименьшим.

Разница в SRR% может быть обусловлена ​​двумя причинами: хорошим углом трения грунта Башика ( φ = 25 °) и возникновением эффекта глубокой опоры [50] в почве участка Башика, который делает общее разрушение грунта сдвигом развито ниже армированной зоны.В этом случае натяжение всех слоев георешетки в усиленной зоне будет мобилизовано, поскольку основание выйдет из строя с точки зрения предельной несущей способности после пробивки слоев георешетки. Почва участка Аль-Рашидиа показывает второе более высокое улучшение и при N = 4 и 5, что указывает на более высокое улучшение грунтового поселения. Как указывалось ранее, грунт на участке Аль-Рашидиа песчаный и имеет самый высокий угол трения ( φ ) между двумя другими участками, в котором значение мобилизованного натяжения слоев георешетки в усиленной зоне будет выше, чем это два участка из-за попадания частиц песка в отверстия георешетки.Кроме того, может возникнуть более высокое сопротивление трению в зоне контакта между почвой и слоями георешетки. С другой стороны, грунт Аль-Хамедат имеет угол трения ( φ = 20 °) ниже, чем у двух других участков, что приводит к меньшему трению в зоне контакта грунта с георешеткой и меньшим пассивным силам на краях грунта. ребра георешетки. Таким образом, небольшое улучшение отображается на оседании фундамента, даже несмотря на то, что эффект глубокого залегания может происходить в этой почве.

Из рисунков 27–29 также можно увидеть, что почва Аль-Хамедат демонстрирует лучшее улучшение опоры основания, поскольку число георешетки ( N ) увеличивалось, чем приращение ширины георешетки ( b ), в то время как почва Башика была противоположной. .Увеличение может быть связано с более высокой прочностью почвы на участке Аль-Хамедат ( c = 40 кПа ), чем почва Башика ( c = 15 кПа ), где на нее могут повлиять количество слоев георешетки ( N ) больше ширины георешетки ( b ). Оптимальная ширина георешетки ( b ) для трех участков при любом номере георешетки также составляет 5 B , в то время как не было получено оптимальное число георешетки ( N ), N = 5 все три почвы показали хорошее улучшение опоры основания.

Коэффициент улучшения (IF)

Коэффициент улучшения (IF) определяется как отношение несущей способности армированного грунта ( q усиленный ) к неармированному грунту ( q неармированный ) при определенных сек / B соотношения. Где s / B - отношение осадки основания к ширине основания. IF при различных соотношениях s / B был рассчитан для сравнения предельной несущей способности грунтов с различным числом георешетки ( N ) на разных уровнях осадки.Вариация IF с соотношениями s / B трех сайтов показаны на фиг. 30–32. Из этих цифр очевидно, что при увеличении осадки основания коэффициент улучшения (предельная несущая способность армированного грунта) увеличивается для любого номера георешетки, и это ожидается, поскольку слоям георешетки требуется осадка основания для мобилизации их сил растяжения, следовательно, повышение устойчивости к приложенным вертикальным нагрузкам. Также можно отметить влияние номера георешетки ( N ), увеличение количества слоев георешетки приводит к увеличению IF, таким образом, уменьшая начальную осадку, необходимую для мобилизации натяжения слоя георешетки и обеспечения устойчивости армированного грунта. сопротивление приложенным нагрузкам даже при очень высокой осадке без обрушения.

Более того, использование георешетки в почве на участке Аль-Хамедат демонстрирует меньший коэффициент улучшения и достигает очень большого поселения для улучшения несущей способности основания по сравнению с двумя другими участками. Это большое поселение связано с тем, что почва Аль-Хамедат представляет собой очень прочную глину ( c = 40 кПа) с низким углом трения ( φ = 20 °), чем на двух других участках, и, следовательно, требует высокой осадки для мобилизации напряжения в георешетке. слоев, почва Ba'shiqa также глинистая ( c = 15 кПа) с углом трения ( φ = 25 °) лучше, чем грунт Аль-Хамедат, поэтому он показал лучшее улучшение предельной несущей способности и более низкое оседание для мобилизации напряжение в слоях георешетки, чем в почве Аль-Хамедат.В то время как почва Аль-Рашидиа показала самое высокое улучшение предельной несущей способности и самое низкое оседание при мобилизации напряжения в слоях георешетки, которое связано с почвой Аль-Рашидии, это песок с более высоким углом трения ( φ = 28 °), кроме того, Георешетка лучше работает с песчаным грунтом из-за угла трения и сцепления частиц с отверстиями георешетки.

Сравнение численного и аналитического анализа

BCR численного анализа с использованием Plaxis и аналитического анализа с использованием метода, разработанного Ченом и Абу-Фарсахом [17] для армированных грунтов трех участков, сравниваются на рис. 33–35.Эти рисунки показывают изменение BCR численного и аналитического анализа с номером георешетки ( N ) для почв Аль-Хамедат, Аль-Рашидиа и Башика, соответственно.

Из рисунков 33-35 заметно, что аналитический анализ является почти линейным и показал небольшую разницу с численным анализом, что может быть связано с ограничениями в определении точной глубины продавливания в глинистых грунтах (Al-Hamedat & Ba'shiqa), что впоследствии приводит к низкому или высокому сопротивлению грунта приложенным нагрузкам.Кроме того, значения угла наклона арматуры георешетки (ξ и α) для глинистых участков (Аль-Хамедат и Башика) и песчаных участков (Аль-Рашидиа) под нагрузкой на фундамент могут быть выбраны не совсем так, как они есть в действительности. Однако общий аналитический анализ показал почти хорошие результаты, близкие к численному анализу.

Заключение

Что касается комплексного анализа методом конечных элементов и аналитического анализа, включение арматуры может улучшить несущую способность основания и уменьшить осадку.Несущая способность и уменьшение осадки усиленного грунтового основания для трех участков увеличивались с увеличением ширины слоев георешетки ( b ). Степень улучшения несущей способности и осадки фундамента для каждого участка была разной. Почва участка Аль-Хамедат показала меньшее улучшение, чем два других участка, в то время как почва участка Аль-Рашидиа показала более высокое улучшение. Оптимальная ширина георешетки для всех трех участков составила (5 B ).Увеличение количества слоев георешетки ( N ) привело к повышению несущей способности и уменьшению осадки армированного грунтового основания на всех трех площадках. По мере увеличения количества георешеток степень улучшения несущей способности и осадки фундамента для каждого участка была различной. Почва участка Аль-Хамедат показала меньшее улучшение, чем два других участка, в то время как почва участка Аль-Рашидиа показала более высокое улучшение. Оптимального числа георешеток не было, так как три участка показали хорошее улучшение даже при N = 5.Использование армирования георешеткой с песчаными почвами или слоями слабых глин привело к лучшему улучшению несущей способности и уменьшению осадки, чем более сильные слои, которые требуют более высокого оседания, чтобы показать свои улучшения; это было ненадежно, потому что фундамент мелкого заложения был почти рассчитан на определенный уровень поселения. BCR из аналитического анализа увеличивались по мере увеличения количества ( N ) и ширины ( b ) георешетки. Их приращение было почти линейным и показало приемлемые значения, которые близко соответствовали BCR из численного анализа.Это исследование убедительно доказывает, что усиление георешетки потенциально способствует улучшению грунтового основания, однако напрямую не зависит от ширины и количества только георешетки. Различные свойства почвы и размер основания также влияют на значения BCR и SRR. Общие выводы дополняют преимущество эффективного применения укрепленных грунтовых оснований.

Ссылки

  1. 1. Гвидо В. А., Чанг Д. К. и Суини М. А. Сравнение земляных плит, армированных георешеткой и геотекстилем.Канадский геотехнический журнал, 1986, 23 (4): 435–440.
  2. 2. Сакти Дж. П. и Дас Б. М. Модельные испытания ленточного фундамента на глине, армированной слоями геотекстиля. Совет по исследованиям в области транспорта, 1987 г. Получено с https://trid.trb.org/view/289088
  3. 3. Хуанг К. и Тацуока Ф. Несущая способность укрепленного горизонтального песчаного грунта. Геотекстиль и геомембраны, 1990, 9 (1): 51–82.
  4. 4. Мандал Дж. Н. и Сах Х. С. Испытания несущей способности глины, армированной георешеткой.Геотекстиль и геомембраны, 1992, 11 (3): 327–333.
  5. 5. Хинг К. Х., Дас Б. М., Пури В. К., Кук Э. Э., Йен С. С. Несущая способность ленточного фундамента на песке, армированном георешеткой. Геотекстиль и геомембраны, 1993, 12 (4): 351–361.
  6. 6. Омар М. Т., Дас Б. М., Пури В. К. и Йен С. С. Максимальная несущая способность фундаментов мелкого заложения на песке с армированием георешеткой. Канадский геотехнический журнал, 1993, 30 (3): 545–549.
  7. 7.Шин Э., Пинкус Х., Дас Б., Пури В., Йен С. и Кук Э. Несущая способность ленточного фундамента на глине, армированной георешеткой. Журнал геотехнических испытаний, 1993, 16 (4): 534.
  8. 8. Дас Б. М. и Омар М. Т. Влияние ширины фундамента на модельные испытания на несущую способность песка с армированием георешеткой. Геотехническая и геологическая инженерия, 1994, 12 (2): 133–141.
  9. 9. Етимоглу Т., Ву Дж. Т. Х., Сагламер А. Несущая способность прямоугольных фундаментов на песке, армированном георешеткой.Журнал геотехнической инженерии, 1994, 120 (12): 2083–2099.
  10. 10. Дас Б. М., Шин Э. К. и Сингх Г. Ленточный фундамент на глине, усиленной георешеткой: предварительная процедура проектирования. Международное общество морских и полярных инженеров. Шестая Международная конференция по морской и полярной инженерии, 1996 г., 26–31 мая, Лос-Анджелес, Калифорния, США.
  11. 11. Адамс М. Т. и Коллин Дж. Г. Испытания под нагрузкой на большие модели на геосинтетических основаниях из армированного грунта.Журнал геотехнической и геоэкологической инженерии, 1997, 123 (1).
  12. 12. Зайни М. И., Каса А. и Наян К. А. Прочность на сдвиг границы раздела геосинтетической глиняной облицовки (GCL) и остаточного грунта. Международный журнал передовых наук, инженерии и информационных технологий, 2012. 2 (2): 156–158.
  13. 13. Xie L., Zhu Y., Li Y. и Su T. C. Экспериментальное исследование давления кровати вокруг геотекстильного матраса с наклонной пластиной. PLoS ONE, 2019, 14 (1): e0211312.pmid: 30682145
  14. 14. Бинке Дж. И Ли К. Л. Испытания несущей способности армированных земляных плит. Журнал геотехнической и геоэкологической инженерии, 1975, 101 (Протокол ASCE # 11792).
  15. 15. Уэйн М. Х., Хан Дж. И Акинс К. Проектирование геосинтетических армированных фундаментов. геосинтетика в системах усиления фундамента и контроля эрозии, 1998 г., Источник: https://cedb.asce.org/CEDBsearch/record.jsp?dockey=0113604
  16. 16. Михаловски Р.L. Предельные нагрузки на грунты с усиленным фундаментом. Журнал геотехнической и геоэкологической инженерии, 2004, 130 (4): 381–390.
  17. 17. Чен К. и Абу-Фарсах М. Анализ предельной несущей способности ленточных фундаментов на армированном грунтовом фундаменте. Почвы и фундаменты, 2015, 55 (1): 74–85.
  18. 18. Лав Дж. П., Берд Х. Дж., Миллиган Г. В. Э. и Хоулсби Г. Т. Аналитические и модельные исследования армирования слоя зернистой насыпи на мягком глиняном грунте.Канадский геотехнический журнал, 1987, 24 (4): 611–622.
  19. 19. Махарадж Д. К. Нелинейный конечно-элементный анализ опор полосы на армированной глине. Электронный журнал геотехнической инженерии, 2003, 8.
  20. 20. Эль Савваф М. А. Поведение ленточного фундамента на песке, армированном георешеткой, над мягким глиняным откосом. Геотекстиль и геомембраны, 2007, 25 (1): 50–60.
  21. 21. Ахмед А., Эль-Тохами А. М. и Марей Н. А. Двумерный конечно-элементный анализ лабораторной модели насыпи.В геотехнической инженерии для смягчения последствий стихийных бедствий и реабилитации, 2008 г., https://doi.org/10.1007/978-3-540-79846-0_133
  22. 22. Аламшахи С., Хатаф Н. Несущая способность ленточных фундаментов на песчаных склонах, усиленных георешеткой и анкерной сеткой. Геотекстиль и геомембраны, 2009, 27 (3).
  23. 23. Чен К., и Абу-Фарсах М. Численный анализ для изучения масштабного эффекта неглубокого фундамента на укрепленных грунтах. Рестон, Вирджиния: Материалы конференции ASCE Geo-Frontiers 2011, 13–16 марта 2011 г., Даллас, Техас | г 20110000.
  24. 24. Рафтари М., Кассим К. А., Рашид А. С. А., Моайеди Х. Осадка мелкого фундамента возле укрепленных склонов. Электронный журнал геотехнической инженерии, 2013, 18.
  25. 25. Аззам У. Р. и Наср А. М. Несущая способность основания из оболочек на армированном песке. Журнал перспективных исследований, 2015, 6 (5). pmid: 26425361
  26. 26. Хусейн М.Г. и Мегид М.А. Трехмерный метод конечных элементов для моделирования двухосной георешетки с применением к почвам, усиленным георешеткой.Геотекстиль и геомембраны, 2016, 44 (3): 295–307.
  27. 27. Араб М. Г., Омар М. и Тахмаз А. Численный анализ фундаментов мелкого заложения на грунте, армированном георешеткой. Сеть конференций MATEC, 2017, 120.
  28. 28. Каса А., Чик З. и Таха М. Р. Глобальная устойчивость и оседание сегментных подпорных стен, армированных георешеткой. ТОЖСАТ, 2012, 2 (4): 41–46.
  29. 29. Видаль, М. Х. Развитие и будущее армированного грунта. Труды симпозиума по укреплению грунта на Ежегодном съезде ASCE, Питтсбург, Пенсильвания, 1978, стр. 1–61.
  30. 30. Кернер Р. М., Карсон Д. А., Дэниел Д. Э. и Бонапарт Р. Текущее состояние тестовых участков Цинциннати GCL. Геотекстиль и геомембраны, 1997, 15 (4–6), 313–340.
  31. 31. Бушехриан А. Х., Хатаф Н. и Гахрамани А. Моделирование циклического поведения неглубоких фундаментов, опирающихся на геомеш и песок, армированный якорями. Геотекстиль и геомембраны, 2011, 29 (3): 242–248.
  32. 32. Рен Й. Мгновенная реакция на нагрузку и оседание ленточных фундаментов, опирающихся на глину, армированную георешеткой, 2015 г., Получено с https: // etda.библиотеки.psu.edu/catalog/25223
  33. 33. Габр М. А., Додсон Р. и Коллин Дж. Г. Исследование распределения напряжений в песке, армированном георешеткой. Геосинтетика в системах укрепления фундамента и контроля эрозии, 1998 г., взято с https://cedb.asce.org/CEDBsearch/record.jsp?dockey=0113608
  34. 34. Чен К., Абу-Фарсах М. Ю., Шарма Р., Чжан Х. Лабораторное исследование поведения фундаментов на геосинтетически армированных глинистых почвах. Отчет об исследованиях в области транспорта: Журнал Совета по исследованиям в области транспорта, 2004 г., 2007 г., (1): 28–38.
  35. 35. Алаваджи Х. А. Испытания модели пластиной нагрузкой на складной грунт. Журнал Университета Короля Сауда - Технические науки, 1998, 10 (2).
  36. 36. Аббас Дж. М., Чик З. Х. и Таха М. Р. Моделирование и анализ одной сваи, подвергшейся воздействию поперечной нагрузки. Электронный журнал геотехнической инженерии, 2008, 13 (E): 1–15.
  37. 37. Росьиди С. А., Таха М. Р. и Наян К. А. М. Эмпирическая модельная оценка несущей способности осадочного остаточного грунта методом поверхностных волн.Jurnal Kejuruteraan, 2010, 22 (2010): 75–88.
  38. 38. Khajehzadeh М., Таха М. Р., Эль-Шафи А. & Ислами М. Измененный частиц оптимизации рой для оптимальной конструкции фундамента распространения и подпорной стенки. Журнал Чжэцзянского университета: Science A, 2011, 12 (6): 415–427.
  39. 39. Джох С. Х., Хванг С. К., Хассанул Р. и Рахман Н. А. Построение поперечного сечения модуля упругости железнодорожного полотна под балластом для определения потенциальной осадки. Журнал Корейского общества железных дорог, 2011, 14 (3): 256–261.
  40. 40. Чик З., Альджанаби К. А., Каса А. и Таха М. Р. Моделирование искусственной нейронной сетью с перекрестной проверкой десятикратной проверки поведения оседания каменной колонны под насыпью шоссе. Арабский журнал наук о Земле, 2013, 7 (11): 4877–4887.
  41. 41. Ли Ю. П., Янг Ю., Йи Дж. Т., Хо Дж. Х., Ши Дж. Й. и Го С. Х. Причины проникновения самоподъемных оснований со спудканом в глины после монтажа. PLoS ONE, 2018, 13 (11): e0206626. pmid: 30395581
  42. 42.Азриф М., Закиран М. Н. Ф., Сякира М. Р. Н., Азуан С. М., Нур Р. К., Ли Э. К. и др. Применение геофизических исследований к возникновению поселений - тематическое исследование. На 2-м совещании EAGE-GSM в Азиатско-Тихоокеанском регионе по наукам о приповерхностной геологии и инженерии (2-е совещание EAGE-GSM в Азиатско-Тихоокеанском регионе по приповерхностной геонауке и инженерии) Европейская ассоциация геологов и инженеров, EAGE, 2019.
  43. 43. Чжаньфан Х., Сяохун Б., Чао Ю. и Яньпин В. Вертикальная несущая способность фундамента из свайного разжижаемого песчаного грунта при горизонтальной сейсмической силе.PLoS ONE, 2020, 15 (3): e0229532. pmid: 321
  44. 44. Ли К., Манджунатх В. и Дэвайкар Д. Численные и модельные исследования ленточного фундамента, поддерживаемого системой армированного зернистого заполнителя и мягкого грунта. Канадский геотехнический журнал, 2011 г., 36: 793–806.
  45. 45. Куриан Н. П., Бина К. С. и Кумар Р. К. Осадка армированного песка в фундаменте. Журнал геотехнической и геоэкологической инженерии, 1997, 123 (9): 818–827.
  46. 46. Зорнберг Дж.Г., Лещинский Д. Сравнение международных критериев проектирования геосинтетических армированных грунтовых конструкций. В: Ochiai et al. (ред.) Ориентиры в укреплении земли, 2003, 2: 1095–1106.
  47. 47. Лещинский Д. О глобальном равновесии при проектировании геосинтетической армированной стены. J. Geotech. Geoenviron. Англ. ASCE, 2009, 135 (3): 309–315.
  48. 48. Ян К.Х. Утомо П. и Лю Т.Л. Оценка подходов к расчету на основе равновесия сил и деформации для прогнозирования нагрузок арматуры в геосинтетических конструкциях из армированного грунта.j.GeoEng, 2013, 8 (2): 41–54.
  49. 49. Sieira A.C.F. Вытягивание геотекстиля: численный прогноз. Int. J. Eng. Res., 2016, Appl. 6 (11–4): 15–18.
  50. 50. Шарма Р., Чен К., Абу-Фарсах М. и Юн С. Аналитическое моделирование грунтового основания, армированного георешеткой. Геотекстиль и геомембраны, 2009, 27 (1): 63–72.
  51. 51. Лю С. Ю., Хан Дж., Чжан Д. В. и Хун З. С. Комбинированный метод DJM-PVD для улучшения мягких грунтов. Geosynthetics International, 2008, 15 (1): 43–54.
  52. 52. Rowe R. K. и Taechakumthorn C. Комбинированное воздействие PVD и армирования на насыпи на чувствительных к скорости грунтов. Геотекстиль и, 2008, 26 (3): 239–249.
  53. 53. Ван К., Ли Х., Сюн З., Ван К., Су К. и Чжан Ю. Экспериментальное исследование влияния цементирующей арматуры на прочность на сдвиг трещиноватого массива горных пород. PLoS ONE, 2019, 14 (8): e0220643. pmid: 31404074
  54. 54. Ван Ю., Гэ Л., Ченди С., Ван Х., Хан Дж.И Го З. Анализ гидравлических характеристик улучшенных песчаных грунтов с мягкими породами. PLoS ONE, 2020, 15 (1): e0227957. pmid: 31978135
  55. 55. Хан Дж., Покхарел С. К., Ян Х., Манандхар К., Лещинский Д., Халахми И. и др. Характеристики оснований из RAP, армированных геоячейками, на слабом грунтовом полотне при полномасштабных движущихся колесных нагрузках. Журнал материалов в гражданском строительстве, 2011, 23 (11): 1525–1534.
  56. 56. Ван Дж. К., Чжан Л. Л., Сюэ Дж. Ф. и Йи Т. Реакция на осадку неглубоких квадратных фундаментов на песке, усиленном георешеткой, при циклической нагрузке.Геотекстиль и геомембраны, 2018, 46 (3): 586–596.
  57. 57. Акинмусуру Дж. О. и Акинболаде Дж. А. Устойчивость нагруженных опор на армированном грунте. Журнал геотехнической и геоэкологической инженерии, 1981, 107 (ASCE 16320 Proceeding).
  58. 58. Чжоу Х. и Вэнь X. Модельные исследования песчаной подушки, армированной георешеткой или геоячейками, на мягком грунте. Геотекстиль и геомембраны, 2008, 26 (3): 231–238.
  59. 59. Бринкгрев Р. Б. Дж. И Вермеер П.A. Конечноэлементный код для анализа грунтов и горных пород. A. A. Balkema, Роттердам, Нидерланды, 1998.
  60. 60. Гольдшейдер М.
