Незаглубленный фундамент: Ленточный незаглубленный фундамент своими руками

Содержание

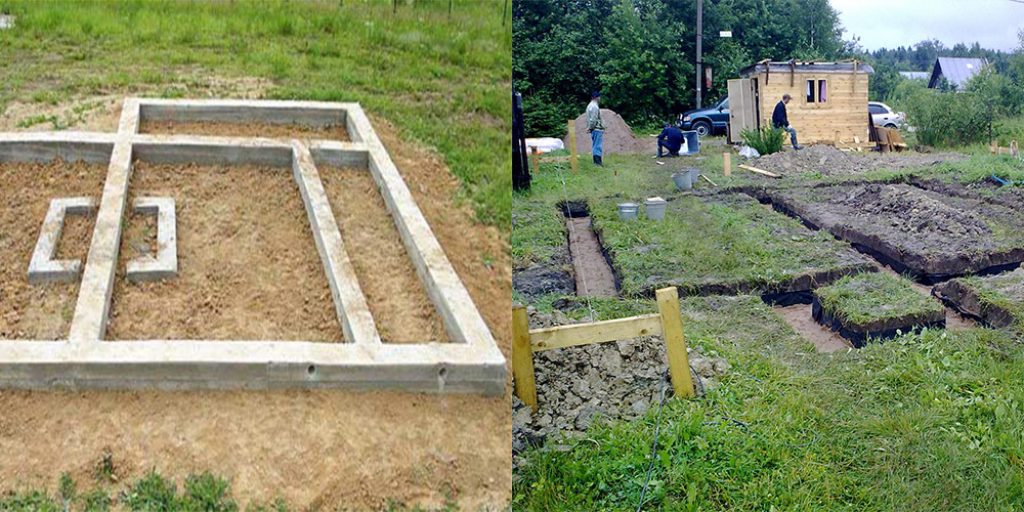

Ленточный фундамент незаглубленный,незаглубленный фундамент

Мелкозаглубленный или незаглубленный фундамент требует тщательного и подробного рассмотрения. Очевидно, что такая конструкция менее трудоемка в исполнении и экономична за счет меньшей потребности в материалах для строительства и снижения затрат на выполнение земляных работ. В то же время для гарантированной надежности опоры необходимо правильно выбрать тип конструкции, а также рассчитать все параметры. При соблюдении этих условий фундаменты данного типа будут соответствовать предъявляемым требованиям.

Классификация опор без значительного заглубления

Прежде чем приступать к сооружению опор данного типа своими руками, ознакомьтесь с классификацией и нюансами фундаментов каждого вида.

Конструкция опор

Различают основные типы конструкции ФМЗ (фундаментов мелко заглубленных):

  • плитный,
  • незаглубленный ленточный фундамент,
  • столбчатый.

Если столбчатая опора используется для стен легкого дома или хозяйственной постройки, отдельные опоры объединяются обвязкой или ростверком для обеспечения жесткости конструкции и более равномерного распределения нагрузки.

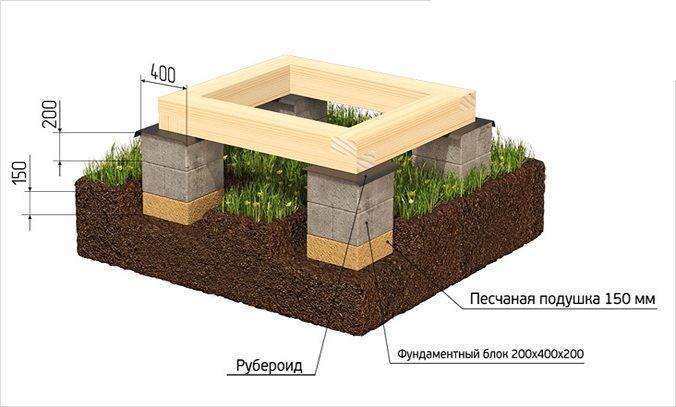

Схема монтажа незаглубленного столбчатого фундамента.



Плитные опоры выполняются толщиной 15-30 см и являются наиболее надежными. Они подходят и для установки на среднепучинистых, водонасыщенных, слабонесущих грунтах.



Мелкозаглубленный плитный фундамент.



При небольшой массе сооружения допускается строительство своими руками более экономичной прерывистой ленточной опоры. В остальных случаях рекомендуется прокладка ленты под несущими или под всеми стенами здания.



Ленточный ФМЗ с прямоугольным сечением.



Устойчивость к статическим нагрузкам

По этому критерию ФМЗ разделяются на жесткие, способные выдерживать исключительно воздействие силы сжатия, и гибкие, устойчивые также и к растяжению. К гибким опорам относятся только конструкции, выполненные из железобетона. Все остальные являются жесткими



Способ изготовления

По способу производства незаглубленный фундамент может быть сборным (из готовых блоков) или монолитным (заливным).

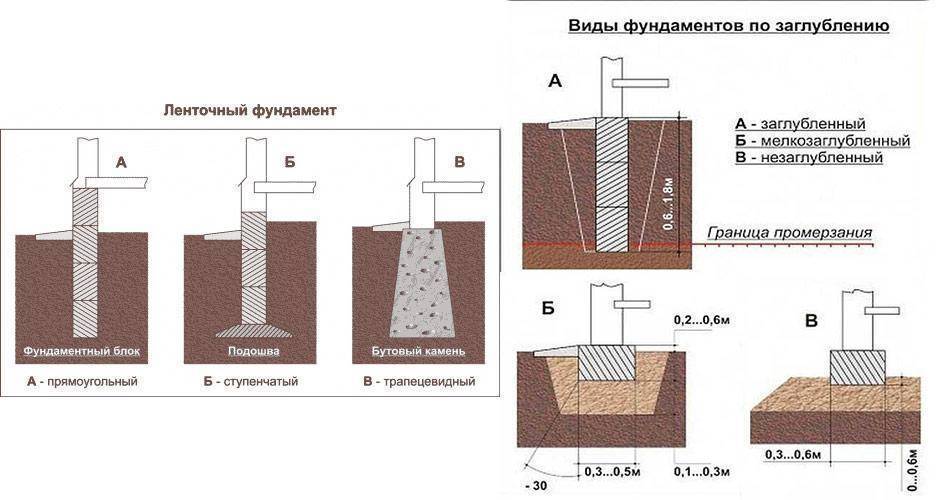

Форма сечения

Мелкозаглубленный фундамент может иметь различные формы сечения ленты:

  • прямоугольную,
  • ступенчатую (Т образный фундамент),
  • трапециевидную.



Основание с Т образным сечением.





При изготовлении трапециевидной конструкции важно соблюдение угла распределения нагрузки (угол между перпендикуляром к основанию и наклонной гранью):

  • для бетона – 45°,
  • для бута и бутобетона – 30°.

Увеличение этих значений приводит к увеличению растягивающих напряжений.

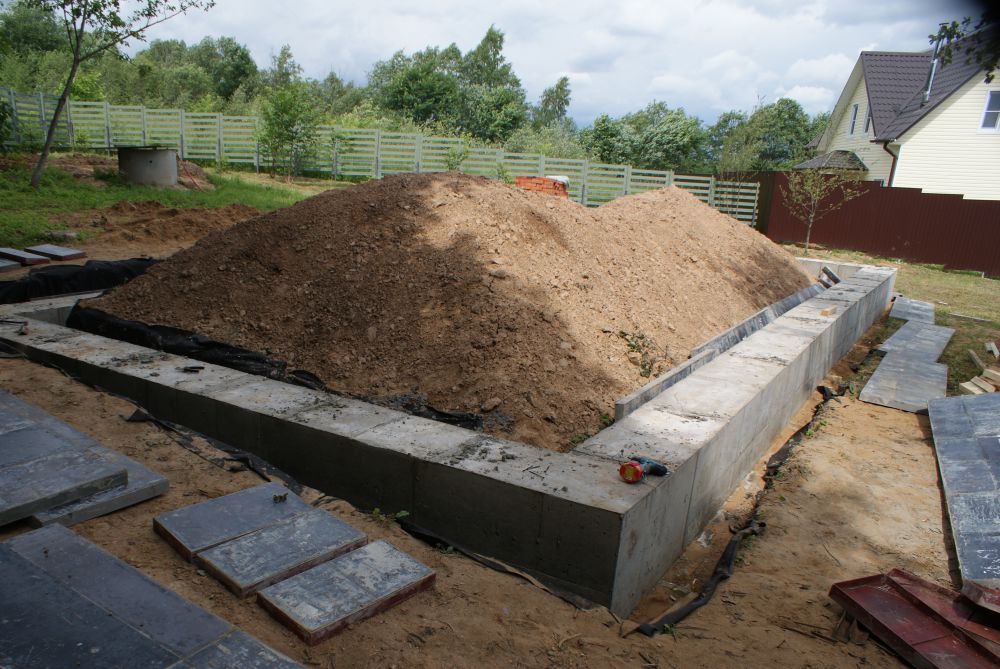

Трапециевидные бетонные блоки для сборного ленточного основания.



Основные этапы изготовления монолитных незаглубленных опор

«Не зарывайте фундаменты вглубь» – недостаточно точная рекомендация, хотя она и отражает основной принцип построения ФМЗ своими руками. Для надежности и долговечности опоры должна обеспечиваться точность и соблюдение технологии на всех этапах строительства.

Технология строительства ФМЗ рассмотрим на примере производства ленточных конструкций. Изготовление плитных опор включает в себя аналогичные процессы, но отличается в нюансах (расчет параметров самого фундамента и его армирующих элементов).

Подготовительные работы

Подготовка к строительству фундамента включает в себя рытье траншеи своими руками или с применением техники по выполненной согласно предварительно составленным эскизам разметке и устройство песчаной или песчано-гравийной засыпки. Незаглубленный фундамент на песчаной подушке будет более надежным, если засыпку тщательно уплотнить вибротрамбованием. При строительстве мелкозаглубленных опор следует использовать все возможности повысить прочность конструкции.

После этого устанавливают съемную или несъемную опалубку в обязательном порядке на всю необходимую высоту. Наращивание и послойная заливка ленты, которые иногда рекомендуют для опор иного типа, для ФМЗ не подходит – они приводят к образованию швов и снижению общей прочности опоры.

Важно: Чтобы при заливке раствора или последующем трамбовании бетона опалубка не деформировалась и не стала причиной изменения геометрии основания, важно при монтаже надежно скреплять все элементы, особое внимание уделяя углам, где нагрузка будет максимальной.



Установка арматуры

Армирующий каркас для ФМЗ рассчитывается индивидуально, при этом учитываются тип грунта, вид фундамента и действующие нагрузки, но существуют и общие принципы, по которым армируется мелкозаглубленный фундамент.

  • Достаточной прочностью на излом и разрыв обладает арматура диаметром от 14 мм.
  • От поверхности опалубки до прута и от нижней горизонтальной плоскости подготовленной траншеи до арматуры должны быть выдержаны расстояния не менее 5-7 см.

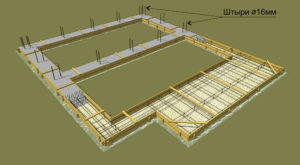

Траншея с установленной арматурой для мелкозаглубленного фундамента.



  • Каркас представляет собой две пары параллельно расположенных «ниток» арматуры с кольцевой обвязкой, придающей прочность.
  • Обвязку выполняют своими руками из проволоки, не допуская ее провисания между прутьями арматуры. Выполнять жесткое кольцо методом сварки нежелательно – в местах выполнения швов прочность каркаса будет ниже.
  • Готовая конструкция должна быть достаточно прочной и жесткой, чтобы не деформироваться при заливке раствора.

Заливка

Перед выполнением заливки опалубки раствором лучше выполнить контрольную разметку по высоте, например, поставив на углах ленты отметки по уровню и протянув между ними бечевку.

Оптимально заливать подготовленный канал равномерно, подавая раствор попеременно в разные места, а не разравнивая идущий с одного угла поток.



Заливка бетона в опалубку.



Вибротрамбование после заливки уплотняет бетон и выгоняет из него воздух. Если воспользоваться специальным оборудованием невозможно, можно добиться усадки бетона равномерным бережным простукиванием боковых стен опалубки своими руками с помощью молотка. Обычно результат видно сразу – раствор выпускает воздух, его уровень в канале несколько снижается.



Гидроизоляция и отвод воды

Чтобы обеспечить долговечность конструкции незаглубленный фундамент гидроизолируют своими руками и обеспечивают отвод от конструкции атмосферных вод.

Гидроизоляция конструкции может быть двух видов:

  • обмазочная с использованием битума или специальной мастики,
  • оклеечная (применяются рулонные материалы).

Обмазочный способ дешевле, но требует соблюдения техники безопасности из-за необходимости работать с расплавленными горячими составами.



Выполнение обмазочной гидроизоляции.



Гидроизоляция рулонными материалами.



Чтобы защитить мелкозаглубленный фундамент от атмосферных вод, по периметру сооружения выполняется отмостка.

Рис. 10. Пример устройства отмостки.

Для частных домов в 1-2 этажа достаточно отмостки толщиной 100 мм песчаная или песчано-щебневая подушка, уплотненный грунт, слой бетона) и шириной 800 мм. Уклон отмостки обеспечивается способом насыпки и утрамбовки материалов подушки и выполняется по направлению от стены здания.

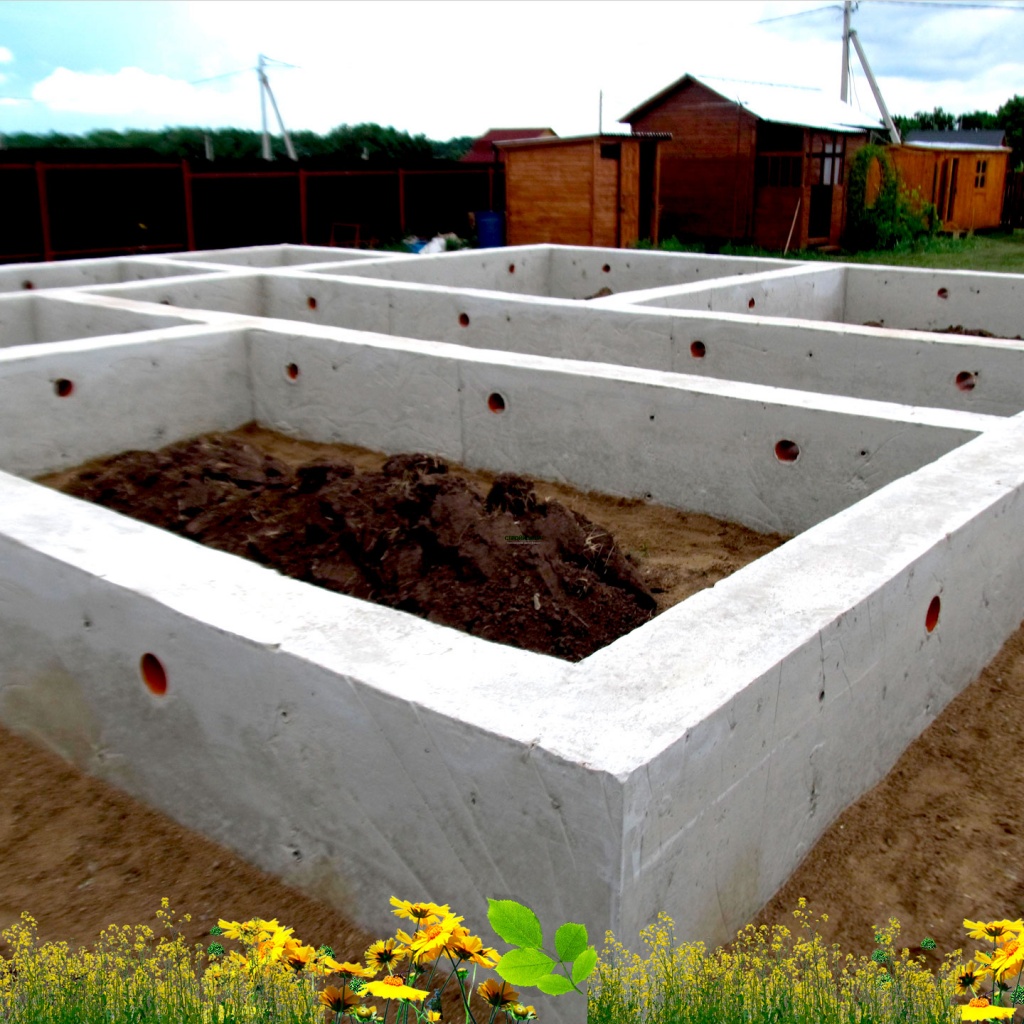

Ленточный незаглубленный фундамент. Технология строительства

Ленточный незаглубленный фундамент

Содержание статьи:

Для строительства ленточного незаглублённого фундамента нет необходимости в рытье глубоких траншей, что заметно упрощает и удешевляет его конструкцию. Отличительной особенностью незаглублённых фундаментов является то, что их нижняя часть не доходит до нулевой отметки.

Вследствие этого, существуют и некоторые ограничения на возможность строительства тех или иных сооружений на данном типе фундамента. Ленточный незаглубленный фундамент, подходит исключительно к лёгким по весу постройкам, например для возведения бани из сэндвич панелей или деревянного гаража.

Ленточный незаглубленный фундамент

Во многом технология строительства ленточного незаглубленного фундамента схожа с технологией монолитного фундамента. Однако глубина и ширина траншеи для незаглубленного ленточного фундамента делается гораздо меньших размеров, что существенно удешевляет и упрощает его монтаж.


Как и при строительстве монолитного фундамента, все работы начинаются с расчистки территории и разметки. Ширина траншеи для ленточного незаглубленного фундамента, должна быть всего лишь на 10-15 см больше, чем ширина его основания. Что же касается глубины ленточного незаглубленного фундамента, то её достаточно сделать в пределах 50-60 сантиметров.

После выемки грунта, на дно траншеи укладывается слой песка, толщиной в 15-20 сантиметров. Однако ещё перед насыпкой песка в траншею, важно не забыть и устлать её дно геотекстилем или обычным рубероидом. Это позволит не впитывать фундаменту влагу и дольше сохранит его конструкцию.


Для незаглубленного ленточного фундамента также потребуется собрать опалубку из досок или длинных сбитых щитов. Распирается опалубка внутри брусками подходящей ширины, а сверху брусья прикручиваются к опалубке саморезами или прибиваются гвоздями.

Армирование и заливка незаглубленного фундамента

Ленточный незаглубленный фундамент желательно армировать посредством металлокаркаса из прутьев арматуры. Поэтому перед заливкой в опалубку бетонного раствора, по её размерам создаётся металлический каркас и опускается на дно.

Заливка ленточного незаглубленного фундамента, ничем не отличается от заливки бетоном любого другого типа фундамента. Здесь также рекомендуется использовать вибротрамбовку или другой инструмент, для того чтобы внутри бетонной смеси не образовывалось бы пустот и дыр.


Желательно заливать бетоном фундамент весь и сразу, однако часто такой возможности нет, поэтому ленточный незаглубленный фундамент, возможно, лить и по частям. Важно только углы заливать целиком, оставляя обязательно открытыми прутья арматуры для дальнейшего их армирования бетоном.

Построить ленточный незаглубленный фундамент своими руками намного проще, чем монолитный или плитный. Однако всегда стоит помнить о том, что ленточный незаглубленный фундамент годится лишь для мелких и не слишком тяжелых построек.

Оценить статью и поделиться ссылкой:

Незаглубленный ленточный фундамент своими руками, пошаговая инструкция, видео

Для сооружения легких надворных построек, каркасных и деревянных жилых домов незаглубленный ленточный фундамент (НЗЛФ) пользуется большой популярностью.

Оглавление:

  1. Плюсы и минусы основания
  2. Сфера применения
  3. Технология возведения по шагам
  4. Полезные рекомендации

Описание фундаментов без заглубления

Все ленты делятся на 2 типа:

  • заглубленные, располагающиеся ниже уровня промерзания почвы;
  • мелкозаглубленные, закладываемые на глубину до 70 см.

Выбор одного из вариантов определяется как типом грунта, так и тяжестью строения. Главной особенностью лент без заглубления является их свойство сглаживать сезонные колебания почвы. Они менее подвержены разрушению – небольшая глубина способствует равномерному смещению по всей длине конструкции.

К преимуществам установки НЗЛФ относятся:

  • низкие затраты как на проведение строительных работ, так и материалы;
  • простота технологии изготовления;
  • способность выдерживать вес построек до 2 этажей, выполненных из легких материалов (брус, газобетон).

Недостатком является то, что конструкция даже при хорошем армировании может рано или поздно разрушиться, если почва на участке обладает повышенной пучинистостью, а также слишком высок уровень грунтовых вод. В таких случаях лучше делать свайное основание. Другой минус состоит в невозможности устанавливать какие-либо массивные системы из бетона или кирпича, особенно на склонной к пучению почве.

Применение мелкозаглубленных лент

Основания без заглубления в грунт целесообразно использовать при малоэтажном строительстве домов и обустройства других сооружений хозяйственного назначения из сравнительно легких материалов. Например, НЗФЛ очень часто применяется, когда на него планируется устанавливать бытовку, баню, беседку, летний гараж, дом из газоблоков или выполненный по каркасной технологии.

Предпочтительнее сделать фундамент без заглубления на спокойных грунтах, которые не подвержены сильным сезонным подвижкам. На такую почву допускается ставить более массивные деревянные здания из бруса или бревна, однако незаглубленные ленты придется делать шире.

Технология строительства

Перед тем, как приступить к возведению МЗЛФ для каркасника или другой легкой постройки, следует ознакомиться с этапами выполнения работ. Придерживаясь приведенной ниже схемы, выйдет самостоятельно сделать такое сооружение без привлечения специалистов, что даст возможность сэкономить немалые средства.

На начальном этапе после решения всех вопросов, связанных с проектом будущей постройки, нужно расчистить и подготовить участок. Если на нем ранее стояли какие-либо монументальные конструкции, то их следует убрать вместе с основанием, а площадку разровнять. Деревья, находящиеся рядом с незаглубленным ленточным фундаментом, необходимо выкорчевать с корнями.

После того, как рабочая площадка будет готова, нужно приступать к разметке места под заливку. Следует ответственно отнестись к данному этапу. Можно просто выставить колышки, воспользовавшись веревкой, но лучше приобрести или взять в аренду лазерный нивелир.

Размечается незаглубленный фундамент следующим образом:

  1. Забивается колышек на одном из углов.
  2. От него выполняются замеры и устанавливаются остальные 3 маячка по углам будущей ленты.
  3. Проверяется правильность путем замеров диагоналей.
  4. На расстоянии около 1 метра от каждой стороны основания выполняется отмостка из досок, на которых фиксируются веревки, определяющие границы заливки.

Далее приступают к рытью траншей. Их глубина в среднем составляет 30 см и зависит от того, насколько НЗЛФ будет располагаться ниже уровня грунта, а также высоты песчаной засыпки, которая подбирается по типу почвы. Ширина траншеи должна быть около 50 см. Подушку, представляющую собой смесь гравия, щебня или котельного шлака с песком, можно засыпать как после предварительного перемешивания компонентов, так и слоями, периодически трамбуя и проливая ее водой до получения ровной и плотной основы.

Прежде чем залить фундамент под каркасный дом, следует соорудить опалубку по всему периметру строения. Для ее изготовления применяется не только древесина, но и такие современные материалы, как:

Если решено использовать обычную дощатую съемную опалубку под незаглубленный фундамент, то нужно следить, чтобы доски как можно плотнее прилегали друг к другу. Неровные кромки следует предварительно обтесать рубанком. Также на уже сколоченных щитах не должно быть существенных выступов по толщине, что позволит избежать дальнейшего выравнивания перед проведением облицовочных работ.

Готовые щиты выставляются и стягиваются между собой таким образом, чтобы они возвышались над землей примерно на 40 см. Следует позаботиться также об установке по внешней стороне надежных подпорок с шагом около 0,5 м, служащих для предотвращения деформации и развала конструкции под весом заливки.

На следующем этапе необходимо позаботиться о монтаже арматурного каркаса ленты. В случае с небольшими надворными постройками данную операцию можно не проводить. Но если основание без заглубления возводится даже под легкий одноэтажный дом из газобетона без мансарды, рекомендуется укладывать арматуру – такой НЗЛФ обладает значительно большей несущей способностью.

Выполнять армирование под фундамент на насыпном грунте лучше по следующей технологии:

  1. Сделать заливку небольшого слоя примерно на 30 % от всей высоты ленты.
  2. Формирование объемных арматурных конструкций путем скрепления прутков вязальной проволокой между собой с последующей их установкой на полученное ровное основание.
  3. Заливка раствора до необходимого уровня.

Многие предпочитают использовать контактную сварку для соединения металлических прутов. Однако это существенно ухудшает качество армирования и делать так крайне не желательно. Состав под заливку заказывают готовый или готовят своими руками с помощью бетономешалки. Пропорции щебня, воды и песка подбираются исходя из марки цемента индивидуально – руководствуйтесь проверенными временем схемами и советами опытных строителей.

В процессе или сразу после заливки не забывайте «выгнать» воздушные пузырьки, чтобы это не привело к растрескиванию и разрушению фундамента при эксплуатации здания. Для облегчения труда воспользуйтесь вибратором. Спустя неделю выдержки опалубку допускается снять, но по технологии до полного набора прочности НЗЛФ должен выстоять еще около трех недель. Только после этого можно приступать к сооружению дома, которое желательно выполнить в этом же сезоне. Иначе основание, не прижатое весом строения, выдавится грунтом в период сильных морозов.

Нюансы возведения

Одно из наиболее часто встречающихся нарушений технологии – перекоп траншеи под незаглубленный ленточный фундамент. Такое обычно случается при снятии почвы экскаватором, когда по неопытности рабочего или недосмотру в том или ином месте убирается излишний слой грунта. Некоторые дачники даже специально вырывают траншеи поглубже, чтобы засыпать в них до 40 см песка, наивно полагая, что постройке будет не страшно никакое пучение.

На деле происходит следующее: самоуплотняющийся толстый слой песка предотвратит разрушение зимой, когда поднимется грунт, но в весенний период незаглубленный фундамент неминуемо просядет. А это может привести к растрескиванию стен, выложенных из кирпича или блоков, особенно после холодной и малоснежной зимы, когда почва основательно промерзнет.

Не следует устанавливать НЗЛФ там, где слишком высок уровень грунтовых вод, а также на глинистой почве – такая конструкция будет очень неустойчивой. Если решили сделать легкое сооружение по каркасному принципу или из дерева, то хотя бы армируйте как следует.

Другая грубейшая ошибка – слишком узкая лента. В мягкие зимы она простоит немало лет, но постепенно постройка станет углубляться в грунт по той причине, что фундамент будет периодически «резать» его в период вспучивания. Увеличение ширины позволяет повысить несущую способность для строительства более нагруженных сооружений. Однако при этом грунт будет промерзать не так глубоко, что может вызвать деформацию под большим весом строения. В таком случае нужно обязательно выполнять незаглубленный монолит.

Не следует заливать НЗЛФ на мороженый грунт. Если уж это сделали, то дом не ставьте до того, пока почва полностью не прогреется. Иначе после весенней просадки в результате неравномерного ее оттаивания стены растрескаются. Закладывать основание без заглубления рекомендуется на высоту, равную 80% от глубины промерзания. В таком случае оно будет обеспечивать достаточную несущую способность, чтобы выдержать вес постройки. При невозможности возвести дом и фундамент в один сезон засыпьте участок по обе стороны ленты опилками или соломой. Это поможет предотвратить последствия сильного промерзания почвы.




Домоводство (Дом и семья) : Сделай сам : 2.3. НЕЗАГЛУБЛЕННЫЙ ФУНДАМЕНТ : Р Яковлев : читать онлайн

2.3. НЕЗАГЛУБЛЕННЫЙ ФУНДАМЕНТ

Незаглубленный фундамент при строительстве на пучинистых грунтах используется в основном при возведении легких нежестких домов, допускающих деформации своего каркаса с сохранением эксплуатационных качеств и требуемого внешнего вида. При строительстве на скальных и крупнообломочных грунтах на незаглубленном фундаменте могут возводиться каменные дома. Незаглубленный фундамент выполняется в трех вариантах: столбчатый, в виде монолитной плиты или решетки (рис. 46).

Рис. 46. Виды незаглубленных фундаментов: А — столбчатый; Б — фундаментная плита; В — фундаментная решетка


Столбчатый незаглубленый фундамент

Столбчатый незаглубленный фундамент можно использовать для небольших деревянных и щитовых домов, бань, хозпостроек…, возводимых на непучинистых или слабопучинистых грунтах. При строительстве на скальных или крупнообломочных грунтах такой тип фундамента можно использовать и под большие в плане бревенчатые или брусовые дома.

Столбчатый фундамент на коротких опорах (стульях), расположенных с шагом 1,5…2,5 м в индивидуальном строительстве используется достаточно часто. Многие строительные фирмы, специализирующиеся на возведении деревянных домов, не загружая себя проблемами фундамента, кладут на землю фундаментные блоки, а на них — и сам дом (рис. 47, а). Такой прием вполне подходит при строительстве на непучинистых и слабопучинистых грунтах. Если грунт пучинистый, то снизить влияние пучения грунта на дом можно, заменив пучинистый грунт под опорой на песчаную подушку (рис. 47, б).

В качестве материала для опор можно использовать готовые стеновые или фундаментные блоки. Опоры можно выполнить в виде кирпичной кладки или изготовить из бетона, бутобетона или пескобетона. Обращаем внимание, что использование в фундаменте керамических кирпичей с низкой морозостойкостью и силикатных кирпичей — недопустимо.

Рис. 47. Незаглубленные фундаментные столбы: А — фундаментные блоки; Б — опора с песчаной подушкой; В — опора на крупнообломочном грунте; Г — деревянная опора; Д — гидроизоляция опоры; 1 — фундаментный блок; 2 — песчаная подушка; 3 — бетон; 4 — бутовый камень; 5 — бревно; 6 — гидроизоляция; 7 — венец


Если грунт скальный или крупнообломочный, то опоры можно устанавливать сразу на жесткие, устойчивые фрагменты грунта, предварительно удалив слабые и выветренные его составляющие. Опору можно также выполнить с использованием бута и пескоцементного раствора, обеспечивающего монолитность основания и самих опор (рис. 47, в).

В отдельных случаях опоры можно делать деревянные. Для этого используют комлевую часть сосновых или дубовых бревен диаметром 20…30 см. Для повышения устойчивости опор под них отрывают яму, заливают её слоем бетона в 10… 15 см и погружают в бетонный раствор саму опору (рис. 47, г). Недостаток деревянных опор — недолговечность — не более 8…15 лет. Для повышения срока службы древесину стульев обугливают на медленном огне и пропитывают дегтем, отработанными маслами и т. д.

Создание фундаментных опор связано с проведением гидроизолирующих мероприятий, необходимых для защиты конструкции дома от увлажнения её грунтовыми водами. Вода легко поднимается по структуре бетона, кирпича и дерева за счет капиллярного эффекта, создавая на своем пути очаги плесени, грибков и гниения. Гидроизолирующее покрытие’в виде битумной мастики, рубероида, толи, стеклоизола и т.  п., располагаемое на стыке дома с фундаментом, обязательно для выполнения (рис. 47, д).

Если в качестве опор используются керамзитобетонные блоки, слабые по морозостойкости, то снаружи их покрывают битумной мастикой (кроме стороны, обращенной внутрь подпола). Это позволяет избежать увлажнения блока и помогает высушить его, если увлажнение произойдет.

Намечая разбивку фундаментных опор, следует учитывать смятие венца на опорах. Большое расстояние между ними (больше 2,5 м) может привести к сосредоточению больших усилий на каждой опоре, что создаст предпосылки к разрушению структуры древесины. Для уменьшения смятия древесины шаг опор лучше уменьшить, а нижний (окладный) венец дома желательно выполнить из бруса или бревна большего поперечного сечения и, по возможности, из древесины более прочных пород (дуб, лиственница).

Планируя создавать фундаментные опоры, необходимо учитывать и конструкцию забирки, которой предполагается закрывать подпольное пространство. Повышенная влажность в нижней части дома (роса, брызги от ливневых стоков с крыши, снег) требует выполнять забирку из влагостойких материалов. Асбоцементные или металлические гофрированные листы, цементно–стружечная плита, морозостойкий пластик, фасадные декоративные панели, закрепляемые непосредственно к стене или венцу дома, — вполне подходящее решение.

Высота опор определяет высоту расположения венца дома. Если столбы короткие, то венец и нижняя часть стен деревянного дома будут быстрее увлажняться, гнить, приводя строение в аварийное состояние.

Большая высота опор позволяет создать для деревянных конструкций дома более комфортные условия, но здесь возникают другие проблемы, связанные с пучинистыми явлениями. Пучинистые явления раскачивают опоры под домом с достаточно большими смещениями, способными опрокинуть их. Как это происходит.

Если грунт пучинистый, а подпол дома утеплен, то в плите замороженного прочного грунта, возникшего вокруг дома, образуется отверстие незамерзшего грунта (рис. 48). В процессе замерзания пучинистый грунт увеличивается в объеме во все свободные стороны, в том числе и в сторону отверстия в плите мерзлого грунта. На пучинистых грунтах горизонтальное смещение может достигнуть 10…15 см. Такие подвижки пучинистого грунта вполне могут опрокинуть не только высокие фундаментные столбы (рис. 49), но и узкие слабо армированные ленты незаглубленного или малозаглубленного фундамента.

Рис. 48. Плита мерзлого грунта с «теплым» подполом: 1 — фундаментная опора; 2 — мерзлая плита; 3 — вектор смещения грунта


Рис. 49. Наклон фундаментной опоры при «теплом» подполе: 1 — плита мерзлого грунта; 2 — граница промерзания; 3 — фундаментная опора; 4 — обратная засыпка — утеплитель; 5 — снеговой покров


Обратная картина перекосов возникает в том случае, если фунт вокруг дома укрыт толстым снежным одеялом, а под домом фунт открыт и охлажден до температуры окружающего воздуха. В этом случае мощная плита замерзшего фунта начнет возникать со стороны дома там, где фунт промерзает быстрее (рис. 50). При таком промерзании фунта высокая опора под домом будет отклоняться в другую сторону (рис. 51).


Рис. 50. Плита мерзлого грунта с «холодным» подполом: 1 — фундаментная опора; 2 — мерзлая плита; 3 — вектор смещения грунта


Рис. 51. Наклон фундаментной опоры при «холодном» подполе: 1 — плита мерзлого грунта; 2 — граница промерзания; 3 — фундаментная опора; 4 — утеплитель перекрытия; 5 — снеговой покров


Для того, чтобы исключить опрокидывание опорных столбов, их лучше опирать на песчаную подушку (рис. 47, б), нейтрализующую пучинистые смещения около опор. Кроме того, сами опоры должны быть более устойчивыми: их высота не должна быть больше, чем 1,5 ширины подошвы. Что касается остальных мероприятий, то они направлены на то, чтобы граница мерзлого грунта в зоне расположения опор не меняла резко свою глубину. Для этого продухи в цокольной части дома следует закрывать на зиму, чтобы подпольное пространство не сильно промерзало. Не следует убирать снег вокруг дома до самой земли.


Застройщик, внимание!

Зимний холод почти наверняка опрокинет высокие опоры, если при открытом подполе сильно пучинистый грунт будет промерзать.


Пучинистые процессы не только «раскачивают» опоры фундамента, но и поднимают–опускают их, причем неравномерно, сильно напрягая конструкцию дома. Если дом стоит на отдельных столбиках–опорах или же на балках, уложенных на пучинистом грунте, даже с песчаной подсыпкой, а под полом сухо и тепло, то опоры под внешними стенами поднимутся, а под внутренними — останутся на месте (рис. 52). В деревянном доме это приведет к перекосам дверных косяков и оконных рам, к наклону пола и к небольшим проблемам с крышей; а в каменном доме — к трещинам в стенах, которые будут жить всё время вместе с домом, не боясь косметического ремонта.

Рис. 52. Деформации дома на пучинистом грунте: 1 — дом; 2 фундамент; 3 граница промерзания


Что можно посоветовать именно в этом случае?

Необходимо тщательно утеплить полы первого этажа, тогда грунт под домом будет промерзать в той же степени, как и вокруг дома; пучинистые явления будут проявляться не так сильно. Дополнительно к этому надо свести к минимуму увлажнение грунта вокруг дома, организовав водоотвод с крыши и снегозадержание вокруг дома.

Монолитная плита

Монолитная незаглубленная плита в качестве фундамента используется при строительстве на слабых просадочных грунтах, при возведении небольших строений на сильнопучинистых грунтах или в условиях вечной мерзлоты (рис. 26). Такой фундамент целесообразно использовать для легких строений, не вызывающих в самой плите больших напряжений, либо для жестких каменных конструкций, стены которых усиливают изгибную жесткость плиты.

Фундамент, уложенный непосредственно на пучинистый грунт, опускается и поднимается при изменении климатических условий, он «плавает» на поверхности грунта. Понятно, что если дом установлен на плите, являющейся полом первого этажа, то грунт под ней не промерзает, особенно под средней частью дома. Из‑за неравномерности промерзания под домом образуется провал грунта, который может достигать 10…15 см. Именно поэтому плита такого фундамента должна быть весьма жесткой на изгиб и иметь достаточную строительную толщину с хорошим армированием.

Один из распространенных вариантов незаглубленного фундамента — это тот, в котором между плитой и грунтом прокладывается слой утеплителя (жесткий пенополистирол толщиной 10 — 15 см). Такое решение позволяет не только уменьшить тепловые потери через пол первого этажа, но и практически исключить провал грунта под ним за счет выравнивания температурного поля под домом и около него. Сам утеплитель укладывается на слой крупнозернистого песка толщиной 30 — 40 см (рис. 53).

Рис. 53. Плитный фундамент на песчаной подушке 1 — песчаная подушка; 2 — утеплитель; 3 — плита; 4 — граница промерзания


Подобный фундамент целесообразно возводить на грунтах с постоянно высоким уровнем грунтовых вод, если дренаж трудно осуществим; а также на слабых просадочных и сильносжимаемых грунтах (водонасыщенные супеси или глины, торфы, водонасыщенные пылеватые грунты).

Можно воспользоваться и несколько другим вариантом снижения неравномерности промерзания под домом с плитным фундаментом — прокладкой утеплителя в толще грунта вокруг дома (рис. 54).

Рис. 54. Плита под легким строением: 1 — плита; 2 — песчаная подушка; 3 — утеплитель; 4 — стена


Причина появления трещины в монолитной плите

Пришел застройщик с серьезной проблемой. Дом 8×10 м в два этажа на пучинистом грунте; фундамент — железобетонная плита, отлитая на щебеночной подсыпке толщиной 50 см; стены из пеноблоков, усиленные сейсмопоясом. Зимой проблем не было, а вот весной во внутреннй стене появилась трещина, расходившаяся вверх до ширины в 1 см, да и отмостку подняло, которая позднее вернулась в исходное положение.


Стали разбираться в чем дело. Зима 2006 года выдалась особенно суровой. Грунт под периметром дома промерз очень сильно. Увеличиваясь в объеме, он не мог преодолеть вес тяжелого дома, отчего сильно уплотнился (рис. 55, А). Отмостка вокруг дома, жестко соединенная с плитой, не создавала своим весом большого давления на грунт, поэтому ее внешний край задрался вверх. Пришла весна. Грунт начал оттаивать и уменьшаться в объеме. Под внешним периметром плиты возник зазор, увеличивающийся в размерах по мере оттаивания грунта. Наступил момент, когда плита стала опираться на грунт только центральной своей частью. Не выдержав нагрузки, периметр плиты просел, а внутренняя стена дома треснула (рис.55, Б). Отмостка вернулась в исходное положение. Какие конструктивные недостатки проявились здесь. Большие габариты дома увеличили неравномерность промерзания грунта, большой вес дома перегрузил плиту изгибом. Положение могло усугубиться недостаточным армированием плиты, рассчитанным на первый этап пучения, с плотным армированием только в нижней части плиты. Похоже, что коварство пучинистого грунта проявилось в полной мере, когда холода уже отступили.

Рис. 55. Пучинистый грунт и дом на плите — сложные отношения: А — дом зимой; Б — дом весной; 1 — отмостка; 2 — граница промерзания; 3 — уплотненный грунт; 4 — щебень; 5 — плита; 6 — трещина в стене


Решетчатый незаглубленный фундамент

Решетчатый фундамент (рис. 46, в) используется при строительстве на слабых просадочных и на сильнопучинистых грунтах. По сравнению с монолитной плитой такой фундамент, имея высокую жесткость, позволяет существенно снизить расход бетона и арматуры. Но традиционный подход к устройству дощатой опалубки для такой конструкции фундамента сложен и дорог, что не позволяет широко его использовать.

Автором предлагается использовать плиты экструдированного пенополистирольного утеплителя (рис. 56) в качестве несъемной опалубки.

Рис. 56. Опалубка решетчатого фундамента: 1 — песчаная подушка; 2 — гидроизоляция; 3 — опалубка; 4 — плитный утеплитель; 5 — бетон; 6 — арматура


Внимание!

Планируя фундамент в виде монолитной плиты или решетки, сначала следует сделать приямок и выполнить разводку коммуникаций, проходящих под домом (ввод водопровода и вывод канализационной системы). Иначе после изготовления фундаментной плиты эти работы провести будет очень и очень сложно. Стенки приямка должны быть независимы от плиты или решетки фундамента, чтобы их относительные вертикальные перемещения не смогли создать в конструкции плиты разрушающие напряжения.

Незаглубленные фундаменты — Фундамент

Незаглубленные фундаменты

Незаглубленные фундаменты устраивают при отсутствии сил морозного пучения. Основные мероприятия по обеспечению устойчивости строений в таком случае сводятся к подготовке основания с последующим устройством фундаментов.

Рис. 30. Устройство малозаглубленного фундамента на теплоизоляционной подушке: 1 — малозаглубленный фундамент; 2 — теплоизоляционная подушка

Выше отмечалось, что при использовании песчаных подушек под фундаментами силы морозного пучения значительно уменьшаются. Происходит это за счет упругости непучинистых материалов. В качестве материалов для подушек рекомендуется использовать крупно- и среднезернистый песок, мелкий щебень, керамзит, котельный шлак и пр. Ленточные фундаменты под кирпичные и блочные строения, возводимые на среднепучинистых и сильнопучинистых грунтах, соединяют в горизонтальную раму, которая выравнивает деформацию основания от пучения в период промерзания грунта, а также во время весеннего отт-таивания. Этот же принцип применяют и при устройстве столбчатых фундаментов.

Заглубление песчаной подушки, ее высота, а также армирование фундаментов определяют так же, как и при устройстве малозаглубленных фундаментов на пучинистых грунтах.

Незаглубленный ленточный фундамент представляет собой элемент высотой примерно 20-25 см и толщиной 30-50 см. Толщина песчаной подушки зависит от степени пучинистости грунта.

Правильное применение пучинистого грунта в качестве природного основания под незаглубленные фундаменты, в том числе и с использованием теплоизоляции, исключает деформацию фундамента сверх нормы и позволяет избежать лишних расходов на строительство.

Читать далее:
Сборные блочные фундаменты
Фундамент под баню
Фундамент под печь
Фундамент под гараж
Особенности устройства фундаментов в зависимости от характеристики грунта
Устройство малозаглубленного фундамента в зоне сезонного промерзания грунтов
Малозаглубленные фундаменты
Сильнозаглубленные фундаменты
Плавающие фундаменты
Свайные фундаменты


Технология создания незаглубленного ленточного фундамента

Для того чтобы стать владельцем небольшого одно- или двухэтажного загородного дома либо коттеджа, сначала нужно сделать проект. А само строительство начинается на этапе разработки фундамента, как основания будущего здания. Типов фундаментов на сегодняшний день существует немало, но наибольшую популярность снискал незаглубленный ленточный фундамент, как один из самых доступных для индивидуального строительства, простой в исполнении и надежный.

Блок: 1/5 | Кол-во символов: 455
Источник: https://KakPostroitDomic.ru/fundament/lentochnyj-fundament/nezaglublennyj-lentochnyj-fundament.html

Пучинистые грунты и особенности строительства

Почвенные массивы, которые расширяются под воздействием низких температур и оказывают разрушительное влияние на элементы строительной конструкции, относят к пучинистым грунтам. Процессам пучения подвергаются супеси, рыхлые глинистые и высокопористые почвы, которые способны удерживать влагу.

Прежде чем приступать к возведению фундамента, необходимо провести исследования верхних слоев поверхности. Согласно руководствам описания ГОСТ различают 5 типов почвы:

  • непучинистые – крупнообломочные почвы, галька, гравий, крупный и средней фракции песок, хорошо фильтрующие жидкости;

  • слабопучинистые грунты – возвышенные и холмистые места, которые хорошо увлажняются атмосферными осадками;

  • среднепучинистые – слабовсхолмленные места с затяжными склонами, где увлажнение происходит верховодкой и атмосферными осадками;

  • сильнопучинистые – заболоченные местности, в которых ситуацию усугубляется притоком грунтовых вод;

  • чрезмерно пучинистые – грунты текучей пластичности и консистенции, находящиеся в обводненном состоянии вследствии малой плотности сложения почвенных слоев.

В таблице привдены параметры степени пучения грунта, но в реальности, лучше вычисление этих паказателей доверить профессионалу

В процессе определения мероприятий по предупреждению деформации производят рассчет соответствующего коэффициента.

Блок: 2/12 | Кол-во символов: 1459
Источник: https://m-strana.ru/articles/fundament-na-puchinistykh-gruntakh/

Устройство незаглубленного ленточного фундамента

Схема конструкции незаглубленного ленточного фундамента:

  1. грунт;
  2. песчаная подушка;
  3. арматура;
  4. бетонная лента;
  5. гидроизоляция;
  6. отмостка;

Блок: 2/8 | Кол-во символов: 183
Источник: http://dom-fundament.ru/kak-postroit-nezaglublennyj-lentochnyj-fundament-svoimi-rukami.html

Расчет интенсивности пучения на участке

Расчет интенсивности пучения производится для проектирования сил устойчивости оснований и нейтрализации их воздействия. Определение этого показателя осуществляется по формуле:

Е = (Н – h) / h, где

Е – степень пучинистости;

Н – уровень промерзания при низких температурах;

h – уровень грунтов до замерзания.

Следовательно, для его подсчета требуется провести соответствующие замеры в зимнее и летнее время.

Блок: 3/12 | Кол-во символов: 489
Источник: https://m-strana.ru/articles/fundament-na-puchinistykh-gruntakh/

Условия применения незаглубленного ленточного основания

Незаглубленный ленточный фундамент подходит для не тяжелых сооружений. Например, каркасный коттедж или дом из бруса не более двух этажей, также можно соорудить баню, веранду, беседку, любое хозяйственное построение.

Строить кирпичный дом на (НЗФЛ) нельзя, т. к. основание не выдержит такой нагрузки. Для этого подойдёт мелкозаглубленный фундамент.

Условия строительства на незаглубленном основании:

  1. Грунт на участке не должен быть пучинистым. Не пучинистые грунты – считаются те, грунты которые не меняют физико-механических свойств, при замерзании. К этому типу относятся: пылеватые пески, крупнообломочные, галечные, гравийные, крупнофракционный песок, грунты без глинистых примесей.
  2. Наличие слабо— и средне пучинистых грунтов требует принятия мер по их осушению за счёт постройки дренажной системы под фундаментом. И дополнительной заменой грунта с пучинистого на не пучинистый. Применять НЗФЛ на глине и суглинке нельзя, при любом УГВ. В этом случае силы пучения будут зависеть от выпадающих осадков.
  3. Не стройте длинные ленты, т. к. как длинные основания больше подвержены негативным действиям сил морозного пучения. Наружная стена ленты не должна превышать 10 м, а внутренняя 7 м.

Совет! Перед тем как использовать НЗФЛ проведите анализ грунтов на участке. Как правило, в 80% случае грунты непригодны для строительства основания этого типа. Если вы строите загородный дом, то рассмотрите мелкозаглубленный или свайно-ленточный фундаменты.

Блок: 3/8 | Кол-во символов: 1500
Источник: http://dom-fundament.ru/kak-postroit-nezaglublennyj-lentochnyj-fundament-svoimi-rukami.html

Меры против пучения

Для борьбы с силами пучения предполагается осуществление мероприятий такого характера:

  • полная замена пучинистого слоя на предполагаемом участке – трудоемкий процесс, требующий рытья котлованов значительных размеров, поиска и уплотнения привезенной почвы;

  • строительство фундамента ниже слоя промерзания с целью снятия нагрузки на цоколь;

  • утепление конструкции в области промерзания потребует прокладки утеплителя по всему периметру и на глубину возведения основы строения;

  • организация водоотвода осуществляются путем строительства дренажной системы с закладкой в траншею гравия, песка и перфорированной трубы, обработанной геотекстиолем.

Схема установки перфорированого канала для отводв грунтовых вод

Блок: 4/12 | Кол-во символов: 797
Источник: https://m-strana. ru/articles/fundament-na-puchinistykh-gruntakh/

Что такое незаглубленный ленточный фундамент

НЗЛФ — незаглубленный ленточный фундамент, который обустраивается на поверхности грунта или с небольшим углублением в него (до 10-20 см). Технология возведения данного типа фундаментного основания позволяет существенно сократить время проведения монтажных работ и расход строительных материалов. Такую основу можно сделать своими руками без привлечения опытных строителей.

Незаглубленный фундамент предназначен для небольших зданий из газобетонных блоков, сруба и прочих легких строительных материалов. Его чаще всего используют в частном домостроении под дачные жилые дома, хозяйственные сооружения и гаражи.

Загородный коттедж, предназначенный для постоянного проживания, на такой основе возводить не рекомендуется, т.к. она может не выдержать большой нагрузки, если грунт не отличается высокими несущими характеристиками. Для массивных кирпичных зданий незаглубленные фундаментные основы можно обустраивать на скальных грунтах.

Блок: 2/5 | Кол-во символов: 1018
Источник: https://1beton.info/maloetazhnoe/fundament/lentochnyj-nezaglublennyj

Особенности укладки фундамента

До начала проекционных и разметочных работ нужно провести все будущие коммуникации для подвода воды и канализационных стоков

До начала проекционных и разметочных работ нужно провести все будущие коммуникации для подвода воды и канализационных стоков. Трубы должны быть проложены заранее и выведены в тех местах, где планируется установка кухонного оборудования, ванной, туалета и т.п.

Этапы работ:

  1. Разметка. На первом этапе следует провести разметку будущего жилища и вырыть котлован. Его глубина не должна превышать одного метра. Зачастую роют котлованы глубиной 50-60 сантиметров. На низ укладывается подушка из сыпучего материала (например, гравия, песка, шлака и керамзита) в примерно равных пропорциях. Сооружается такая подушка для предохранения соприкосновения бетона с грунтом, что в свою очередь помогает избежать деформации будущего здания за счёт нижнего давления. Смесь утрамбовывается при помощи трамбовки, и засыпка материалов производится в несколько этапов слоями по 20-25 сантиметров. Каждый слой следует залить водой и тщательно утрамбовать.

При наличии на участке грунтовых подземных вод нужно выложить дренажный слой с использованием трубы, которая будет выводить излишнюю воду из-под жилища.

ВАЖНО! Ширина траншеи должна на 10 сантиметров превышать ширину основания.

  1. Укладка дна. Смесь из песка и гравия нужно хорошо утрамбовать. По мере выполнения работ смесь, возможно, придется досыпать.
  2. Установка опалубки. Для заливки бетона на высоту планируемого цоколя возводится сделанный из обрезной доски крепительный элемент. Щиты должны быть цельными для обеспечения монолитности ленты. Основное внимание следует уделить углам. Именно на них придутся самые большие нагрузки и давление. Размер опалубки зависит от будущей конструкции жилища. Помните, что фундамент является еще и цоколем дома. Изготавливается опалубка в два этапа: внешняя часть и внутренняя. Изначально должен быть подготовлен арматурный каркас. Нижняя часть траншеи накрывается полиэтиленовой плёнкой, после этого устанавливается внешняя стенка укрепляющего элемента. Для обеспечения неподвижности в землю врываются распорки, которые фиксируются деревянными колышками. На этом этапе нужно внимательно следить за идеальной ровностью опалубок. Исходя из того, насколько качественно изготовлены и установлены деревянные щиты и подогнаны распорки, будет зависеть конечный результат, количество облицовочных работ и материала.
  3. Установка решетки. На следующем этапе устанавливается решетка из металла для придания зданию устойчивости. Система армирования формирует требуемую жесткость и является ничем иным, как связующим коробом из арматурных плетений. Чтобы придать прочность углам, в них конструкция усиливается уголками для стыка. Пруты из арматуры следует вязать между собой специальной проволокой из стали диаметром примерно в один миллиметр. В некоторых случаях используется сварка. Но чаще всего соединение осуществляется при помощи вязки. Для облегчения работ нужно приобрести специальный крючок для вязки арматуры, либо изготовить его самостоятельно по принципу отвёртки с загнутым острым концом.

После того, как арматурные сетки связаны, из них необходимо собрать короба определенных габаритов, которые переносятся внутрь укрепляющего элемента и по тому же методу связываются между собой.

На следующем этапе, когда арматурный каркас уже собран, производится установка распорок на внешнюю часть опалубки.

  1. Бетонирование. Завершающим этапом является заливка непосредственно бетонной смеси в подготовленные опалубки. Для подобного основания требуется брать бетон марки 150, но желательно, чтобы класс был несколько выше. Готовится бетонная смесь непосредственно накануне начала заливочных работ.

Завершающим этапом является заливка непосредственно бетонной смеси в подготовленные опалубки

Бетон заливается равномерно, но только в диаметрально противоположной части опалубки. Это нужно сделать единоразово. Заливка проводится частями и каждые 20-30 сантиметров бетона следует тщательно утрамбовывать. Верхняя часть бетона подлежит выравниванию, поскольку от её горизонтальной поверхности зависит, насколько легко будут укладываться деревянные брусья или кирпичи стен дома. Заливать его линейно от одного угла до другого не рекомендуется, поскольку может быть нарушена комплексность конструкции. Бетон выравнивается с помощью деревянной палочки для изгнания лишнего воздуха для придания равномерности заливке. Можно делать это и механическим вибратором, если он у вас есть в наличии, или вы можете взять его в аренду. Вибратор ускорит процесс, но и без него эту работу можно выполнить.

ВАЖНО! Не забывайте произвести изоляцию геотекстилем и уложить утеплитель в местах возможного промерзания и доступа подземных грунтовых вод, если вы живёте в холодном регионе или недалеко от водоёмов.

  1. Завершающие работы. После того, как все основные работы по установке незаглублённого ленточного основания завершены, и бетон ровным слоем лёг в деревянные конструкции, нужно несколько дней поливать его водой. Это делается для того, чтобы не допустить быстрого высыхания и достигнуть тем самым большей плотности бетона. В жаркое время для недопущения пересыхания опалубки с застывающей смесью накрываются дополнительно плёнкой из полиэтилена или куском рубероида.

Важно! Спустя три дня можно демонтировать укрепляющие элементы, и начинать процесс строительства. Если на фундаменте после снятия опалубки обнаружатся неровности, то их следует незамедлительно загладить мастерком.

По окончанию укладки незаглублённого фундамента надо сделать отмостку, предназначение которой заключается в отводе воды при стекании с крыши и обеспечении сухости грунта вокруг здания. Отмостка уменьшает воздействие атмосферных осадков на пучинистые грунты. Для того чтобы отмостка лучше выполняла свои функции, желательно утеплить её при помощи пенопласта. Заливая её бетоном, можно добавлять стекло (но шириной не более 10-15 сантиметров) для придания формы отдельных красивых плит. Можно в будущем оборудовать отмостку облицовочной плиткой, чтобы визуально украсить дизайн жилища.

Вывод

Учтите, что нужно строго соблюдать состав и пропорции бетона для того, чтобы у вас получилась прочная и надёжная опора для возводимого здания

Если вы решились сделать незаглублённый ленточный фундамент своими руками, то вы должны помнить несколько правил:

  • Начав работы, нельзя останавливаться. Данный тип укладки любит скорость. В противном случае вы напрасно потеряете время и деньги.
  • Внимательно изучите состояние грунта на вашем участке. Если под рукой нет геодезической карты, присмотритесь и поспрашивайте местных жильцов об их методах возведения фундамента. Помните, что чужой опыт предупреждает возможные ошибки.
  • Не стесняйтесь обращаться за советом и помощью к специалистам. Это существенно сэкономит ваше время и убережет от множества случайных оплошностей.
  • Не бойтесь начинать строить с чистого листа, даже без наличия опыта. Укладка такого простого фундамента не требует специальных знаний. Вам необходимо строго придерживаться инструкций и действовать согласно плану.
  • Учтите, что нужно строго соблюдать состав и пропорции бетона для того, чтобы у вас получилась прочная и надёжная опора для возводимого здания.

Стройте с удовольствием, закладывая вместе с фундаментом своё будущее!

Блок: 5/5 | Кол-во символов: 7270
Источник: https://KakPostroitDomic.ru/fundament/lentochnyj-fundament/nezaglublennyj-lentochnyj-fundament.html

Пучинистые грунты – выбор фундамента

Для возведения несущих конструкций любой постройки на подвижных грунтах могут рассматриваться следующие типы фундаментов:

  • Организация дорогостоящего плитного основания будет эффективно для кирпичных или тяжелых деревянных конструкций, занимающих значительные площади. Преимушественно бывает правильной квадратной или прямоугольной формы, но в случае необходимости проектируются и сложные фигуры периметра;

Универсальный плитный фундамент

  • Свайный – винтовой или железобетонный. Здесь тоже надо точно знать глубину промерзання грунта, чтобы завести сваи ниже этой отметки. Эффективен для возведения небольших зданий на заболоченных и водянистых участках. На поверхности свай сооружают специальный арматурный каркас, который заливается композитным строительным раствором чуть ниже уровня почвы.

  • Столбчатый. Используется только для легких и сверхлегких хозяйственныхз построек, имеет незначительную глубину заложения и в качестве основания для жилого дома не рассматривается.

  • Бетонный ленточный фундамент, заглубленный ниже уровня промерзання почвы.

  • Менее затратный и востребованный мелкозаглубленный или незаглубленный ленточный фундамент на пучинистых грунтах. Применять его надо очень обдуманно, предварительно рассчитав все загрузки, чтобы исключить воздействие сил пучения.

Ленточный фундамент наиболее привычный для многих вариант, который «приживается» на многих видах грунта

Тип выбираемого цоколя будет зависеть от размеров и формы постройки, арсенала применяемого оборудования, а также материальных возможностей заказчика.

Современные технологии ТИСЕ предполагают применение опорно-столбчатых элементов, соединеных ростверком. Для организации такого строительства не задействуется спецтехника и электричество, есть возможность скрыть коммуникации и минимизировать уклон стройплощадки. Подобный прием актуален для каркасного, каменного или кирпичного строительства.

Противостоять промерзаниям могут и плитные железобетонные несущие конструкции, которые эффективны для обустройства невысокого цоколя и применимы в случае простой конструкции зданий.

Использование ленточного фундамента предполагает обустройство строительной армирующей ленты по периметру строения и в области возведения несущих стен. Такие разработки менее затратны, однако, превосходят по надежности вышеперечисленные варианты.

Блок: 5/12 | Кол-во символов: 2462
Источник: https://m-strana.ru/articles/fundament-na-puchinistykh-gruntakh/

Несущая способность грунтов (СП 22.13330)

Таблица №1. Значения несущей способности основных видов грунта.

Тип Грунта Несущая способность кг/кв.см
Плотный грунт Грунт средней плотности
Пески гравелистые и крупные (независимо от влажности) 4,5 3,5
Пески средней крупности (независимо от влажности) 3,5 2,5
Пески мелкие:
Маловлажные 3,0 2,5
Очень влажные 2,0 2,0
Насыщенные водой 1,5 1,0
Супеси:
Сухие 3,0 2,5
Насыщенные водой 2,5 2,0
Суглинки сухие 3,0 2,0
Глины:
Твердые глины 4,0 3,0
Пластичные глины 2,5 1,0
Крупнообломочные грунты (щебедь, гравий, гальца) 6,0 5,0

Блок: 5/8 | Кол-во символов: 582
Источник: http://dom-fundament. ru/kak-postroit-nezaglublennyj-lentochnyj-fundament-svoimi-rukami.html

Расчёт незаглубленного ленточного фундамента

Определить нагрузку на незаглубленный ленточный фундамент (НЗФЛ) можно двумя способами. Использовать специальные калькуляторы для расчёта основания или самостоятельно, применяя формулы и алгоритмы. Расчёты нужны для определения ширины и высоты основания. И понимания, выдержит ли грунт нагрузку, оказываемую на фундамент стенами сооружения.

Рассчитаем основание по следующему алгоритму:

  1. Определяем вес будущего сооружения. Для этого нужно суммировать вес всех стройматериалов. Рассчитываем вес 1м2 стены – суммарный вес здания делим на площадь всех стен.
  2. Снеговая нагрузка – определяется в зависимости от региона проживания и угла наклона крыши. Угол наклона не превышает 25 градусов, то берём точное значение, представленное на карте (представленной ниже). Наклон более 60 градусов, позволяет не учитывать нагрузку от снега на здание.
  3. Ширина НЗФЛ. Ширина фундамента должна быть не менее 25 см или быть шире толщины стены на 5–10 см. К примеру, если вы будете строить дом из сруба 200Х200 мм, ширина основания составит 25 см. Для строительства здания из блоков газобетона, ширина стены составит не меньше 45 см, поэтому основание будет от 40 до 50 см в ширину, параметры основания зависят от этажности дома.
  4. Высота НЗФЛ. Минимальная высота ленты определяется суммой уровня снега + 10 см, а максимальная равна ширине ленты, умноженной надвое. К примеру, дом из газобетонных блоков имеет основание шириной 50 см, в таком случае его высота составит 1 м. Не забываем, что фундамент хоть и незаглубленный, но из-за естественной усадки 10% его высоты будет находиться ниже нулевой отметки.
  5. Расчёт нагрузки НЗФЛ зависит от параметров, которые мы определили выше. Чтобы рассчитать нагрузку, нам нужно суммировать (вес сооружения + снеговую нагрузку и поделить полученное число на площадь основания). Площадь рассчитываем по формуле: длину умножаем на ширину. Это значение, покажет нам удельную нагрузку на 1 см2.
  6. Несущая способность грунта – определяется с помощью визуальной оценки почвы участка, на котором строим хозяйственную постройку. Определив тип почвы, вы сможете узнать несущую способность по Таблице №1.

Важно! Несущая способность грунта на участке должна быть выше, чем нагрузка от здания, в этом случае расчёты верны. Если нет, то ширину и высоту основание нужно увеличить.

Блок: 6/8 | Кол-во символов: 2325
Источник: http://dom-fundament.ru/kak-postroit-nezaglublennyj-lentochnyj-fundament-svoimi-rukami.html

Подготовительные работы

Прежде чем приступать к работе, производится определение геометрических параметров и размеров постройки, а также подбор материалов. Количество бетона определяется из расчета его плотности и габаритов несущих конструкций.

Для фундаментов частных домов рекомендован бетон М200, в то время как для более тяжелых сооружений предпочтение отдают М250, а на чрезмерно пучинистых основания пригоден композитный материал М350.

В расчет включается длина конструкции по периметру и площадь ее внутренних перегородок. При этом глубина строительства фундамента определяются исходя из характеристик грунта, расходных материалов и этажности здания. Следует учесть, что расположение влаги должно быть ниже на 50 см от подошвы основания, иначе велика вероятность проявления деформаций.

По завершению проектировочных работ размеры с бумаги переносятся на местность, производится проверка правильности расстановки отметок. Обозначенный участок очищается от мусора и снимается верхний слой почвы.

Разметка будущего фундамента на участке

Блок: 8/12 | Кол-во символов: 1076
Источник: https://m-strana.ru/articles/fundament-na-puchinistykh-gruntakh/

Рекомендации

Чтобы возвести крепкий и надежный фундамент обратите внимание на такие нюнасы:

  • из-за высокой подвижности грунтов рекомендуется использовать монолитные фундаменты вместо сборных конструкций;

  • работы по возведению несущих конструкций проводятся в летний период времени до наступления холодов, в случае остановки строительства объект нуждается в консервации;

  • сварка частей арматурного каркаса не рекомендуется, поскольку после нагревания металл становится более хрупким и на нем могут появиться трещины;

  • для массивных зданий рекомендуется увеличить несущую способность основания, отдав предпочтение плите мелкого углубления;

  • в случае применения незаглубенного ленточного фундамента необходимо сооружать несущие конструкции наподобие рамы, что позволит равномерно распределить сезонные нагрузки;

  • для придания дополнительной жесткости конструкции ленточный фундамент можно комбинировать с буронабивными сваями;

  • для утепления и гидроизоляции не рекомендовано использование дешевого пенопласта, имеющего гораздо меньший ресурс работоспособности;

  • для утепления необходим выбор плотного пенопласта специальной марки ПСБ, предназначенной конкретно для утепления;

  • гидроизоляция рубероидом производится путем его приклеивания внахлест на горячую мастику и дополнительного промазывания шовных соединений.

О том как избежать проблем с домом на пучинистых грунтах на видео:

Это может быть интересно! В статье по следующей ссылке читайте про фундамент для террасы к дому.

Блок: 11/12 | Кол-во символов: 1647
Источник: https://m-strana.ru/articles/fundament-na-puchinistykh-gruntakh/

Заключение

Грамотный выбор типа фундамента и соблюдение технологии строительства позволят вам построить надежные здания и сооружения. Несмотря на проблему морозного пучения проектирование и возведение зданий возможно осуществить в любом месте земного шара.

Прочитать позже

Отправим материал на почту

Блок: 12/12 | Кол-во символов: 516
Источник: https://m-strana.ru/articles/fundament-na-puchinistykh-gruntakh/

Кол-во блоков: 18 | Общее кол-во символов: 25350
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://m-strana. ru/articles/fundament-na-puchinistykh-gruntakh/: использовано 7 блоков из 12, кол-во символов 8446 (33%)
  2. http://dom-fundament.ru/kak-postroit-nezaglublennyj-lentochnyj-fundament-svoimi-rukami.html: использовано 5 блоков из 8, кол-во символов 7063 (28%)
  3. https://KakPostroitDomic.ru/fundament/lentochnyj-fundament/nezaglublennyj-lentochnyj-fundament.html: использовано 2 блоков из 5, кол-во символов 7725 (30%)
  4. https://1beton.info/maloetazhnoe/fundament/lentochnyj-nezaglublennyj: использовано 2 блоков из 5, кол-во символов 2116 (8%)

Возведение незаглубленного фундамента | Бетон и цемент

Незаглубленный фундамент часто используется при строительстве загородных домов, так как требует меньше финансовых и трудовых затрат.

Общие сведения

Незаглубленный фундамент обычно возводят на грунте, который не подвергается сезонным деформациям, так как даже небольшие вертикальные сдвиги грунта могут разрушить не только фундамент, но и весь дом.

Но существуют виды построек и сооружений, который имеют не жесткий каркас и допускают некоторую деформацию с сохранением целостности каркаса и эксплуатационных качеств. Для таких сооружений, тоже есть возможность использования незаглубленного вида фундамента устроенного на пучинистом грунте. Главное требование это то, что здание должно быть относительно легким, так как пучинистый грунт имеет малое сопротивление давлению.

Тяжелые каменные или кирпичные дома с использованием незаглубленного фундамента строятся только на крупнообломочных или скальных грунтах, так как такие грунты почти не подверженные сезонным деформациям, что является главным требование для незаглубленного фундамента.

Незаглубленный фундамент может быть трех видов:

  • столбчатый;
  • монолитная плита;
  • решетка.

Столбчатый незаглубленный фундамент

Столбчатый фундамент используют для небольших легких сооружений, среди которых могут быть разные хозяйственные постройки, бани, а так же небольшие щитовые и деревянные дома. Для такого вида построек подойдут даже непучинистые или слабопучинистые грунты, не смотря на то, что данный столбчатый фундамент больше всех подвержен деформациям.

При возведении данного фундамента на крупнообломочном или скальном грунте, он может сгодиться и для возведения больших, но легких домов из бруса или бревна.

Столбчатый незаглубленный фундамент на коротких опорах достаточно часто используется в индивидуальном строительстве. Данные опоры располагают на расстоянии от 1,5 до 2,5 метров.

При наличии непучинистого или слабопучинистого грунта, бетонные фундаментные блоки кладут прямо на землю, а на блоки уже и сам дом. В случае пучинистого грунта под будущим фундаментом следует уложить песчаную подушку.

Поверх фундаментных блоков необходимо устраивать гидроизоляцию, которая будет отделять дом от фундамента. В качестве гидроизоляционного материала используют в основном рубероид, толь, стеклоизол или битумную мастику. Гидроизоляция делается на тот случай, если грунтовые воды имеют высокий уровень, все дело в том, что вода легко поднимается по капиллярам бетонных блоков и таким образом может проникнуть в стены здания и разрушить его. Так же из-за большой влажности на стенах может образовываться плесень и очаги гниения.

При строительстве деревянного дома, фундаментные блоки следует размещать поближе друг к другу, так как при большом расстоянии между блоками от 2,5 и более метров, на каждом блоке может сосредоточиться большое усилие, которое приведет к разрушению древесины. Поэтому при строительстве больших тяжелых деревянных домов, бетонные опоры следует размещать ближе друг к другу.

Монолитный незаглубленный фундамент

Фундамент в виде монолитной плиты используется для строения небольших легких зданий и сооружений на сильнопучинистых грунтах и в районах вечной мерзлоты, когда грунт находится в сильно замороженном состоянии круглый год.

Плита для монолитного фундамента еще на этапе строительства должна выполняться из высококачественных материалов с высокими техническими характеристиками, для того чтобы выдерживать большие нагрузки на изгиб. Кроме того она должна иметь достаточную толщину и иметь хорошую армировочную сетку.

Высокие характеристики фундаментной плиты нужны по следующей причине. Когда наступает холодное время года, то грунт под зданием промерзает не полностью, а только небольшая его площадь с краев здания. И чем ближе к центру плиты, тем менее замерзший грунт там находится. Таким образом, грунт по периметру плиты промерзает сильнее и тем самым приподнимает плиту, а в ее центре грунт остается на месте и расстояние от поверхности центра плиты до гранта может достигать 15 см. Именно поэтому, фундаментная плита должна быть достаточно жесткой.

Решетчатый незаглубленный фундамент

Решетчатый фундамент используется в районах пучинистых и слабых грунтов, т. е. грунтов, которые легко поддаются просадке под большим весом.

В сравнении с монолитным фундаментом, решетчатый фундамент позволяет сэкономить финансовые и трудовые затраты, в том числе расход бетона и арматурного железа. Но при этом, решетчатый фундамент требует устройства дощатой опалубки и плитного утеплителя, что может обойтись не дешево для заказчика, наверно именно поэтому данный вид незаглубленного фундамента не получил такого широкого распространения, как столбчатый или монолитный.

Неглубокое разрушение фундамента — Структурное руководство

Неглубокое разрушение фундамента из-за разрушения грунта обсуждается в этой статье. Помимо разрушения грунта, фундамент может разрушиться из-за нарушения несущей способности конструкции.

В этой статье обсуждаются фундаменты, на которые действует вертикальная нагрузка.

Расчет фундамента производится на допустимую несущую способность. Фундамент может достигать своей предельной несущей способности для предельных нагрузок, приложенных к конструкции.

Существует три способа разрушения неглубокого фундамента.

  • Общее разрушение при сдвиге
  • Местное разрушение при сдвиге
  • Разрушение при сдвиге при продавливании

Давайте подробно обсудим каждый тип разрушения.

Общее разрушение при сдвиге

Постепенное увеличение нагрузки на фундамент увеличивает осадку основания и увеличивает давление под фундаментом.

Когда давление под фундаментом достигает предельного давления, которое может выдержать грунт, фундамент внезапно рухнет.

Эти типы разрушений фундамента происходят в грунтах с низкой сжимаемостью.

Предельное давление, которое может выдержать грунт, — это предельная несущая способность фундамента. Как указано выше, когда нагрузка достигает предельной несущей способности q u , он выходит из строя.

  • Этот тип неглубокого разрушения фундамента происходит в плотном песке или жестком связном грунте.
  • Плотные и жесткие грунты с низкой сжимаемостью приводят к разрушению при сдвиге.
  • При выходе из строя происходит наклон фундамента.

Местное разрушение при сдвиге

Местное разрушение при сдвиге происходит в грунте средней плотности.

Увеличение давления в фундаменте увеличивает осадку фундамента и поверхность разрушения в грунте постепенно расширяется наружу от фундамента.

Поверхность разрушения не доходит до поверхности земли из-за сжимаемости грунта или большей глубины фундамента.

Разрушение при продавливании

Этот тип неглубокого разрушения фундамента происходит, когда фундамент опирается на довольно рыхлый грунт, где осадка фундамента выше.

Поверхности сдвига не образуются из-за сжимаемости грунта.

Грунт под фундаментом сжимается и не выдерживает давления, оказываемого со стороны фундамента.

На приведенном выше рисунке показана поверхность разрушения и кривая расчета нагрузки фундамента.

К статье улучшения грунта можно отнести методы улучшения состояния грунта для повышения несущей способности.

Кроме того, чтение статьи о том, как определить тип фундамента , может быть полезно, чтобы узнать методы определения типа фундамента.

Неглубокий и глубокий фундамент в строительстве — основы

Прежде чем мы перейдем к фундаменту, давайте поймем разницу между фундаментом и фундаментом.

Как было определено ранее, цель фундамента состоит в том, чтобы передать нагрузку всего здания на почву под ним. Однако фундамент — это часть фундамента под стеной, столбом или колонной. Термин фундамент обычно используется в сочетании с мелкозаглубленными фундаментами. Фундамент предназначен для распределения веса здания по большей площади.

Существуют различные типы фундаментов, а именно

Рассеянный фундамент – В этом типе фундамента элементы конструкции круглой, квадратной или прямоугольной формы используются для поддержки колонны или стены. Эти структурные элементы переносят вес здания на почву под ним. Это приводит к большей устойчивости здания. Относительно легко возвести распорный фундамент. Распорные фундаменты делятся на две группы в зависимости от того, поддерживают ли они колонну или стену.

  • Изолированные фундаменты или Плоские фундаменты используются для восприятия и распределения сосредоточенных нагрузок, как в случае колонны или колонны. Изолированные фундаменты могут иметь квадратную, прямоугольную или круглую верхнюю часть. Они могут быть простыми, наклонными или ступенчатыми.
  • Когда фундамент используется для поддержки несущей стены, он известен как Ленточный фундамент или Непрерывный фундамент стены или Стеновой фундамент . Они имеют ограниченную ширину и непрерывную длину под стеной, которую они поддерживают. Подробнее: Ленточный фундамент

Комбинированное основание – Когда две соседние колонны расположены близко друг к другу, их основания могут перекрываться.В таких случаях принято объединять два соседних фундамента. Комбинированный фундамент также можно использовать, когда колонна находится близко к границе участка, что приводит к эксцентричной нагрузке на широкий фундамент. Комбинированные фундаменты могут быть прямоугольными или трапециевидными.

Ленточный или консольный фундамент Ленточный или консольный фундамент представляет собой особый тип фундамента, в котором два изолированных фундамента соединены конструкционной планкой или рычагом. Эта планка служит соединительной балкой и применяется при большом расстоянии между колоннами.В таких случаях ленточный фундамент более экономичен в использовании, чем комбинированный.

типов фундаментов | Мелко и глубоко

Какие бывают

типы фундамента ?

В зависимости от передачи нагрузки на землю существует два типа фундамента:

  1. Неглубокие фундаменты и
  2. Глубокие фундаменты.

Как известно, фундамент соединяет/сопрягает два разных материала, коэффициенты прочности которых составляют несколько сотен.В результате нагрузка может быть распределена по грунту таким образом, что его предельная прочность не будет превышена, а результирующие прогибы будут допустимыми. Описание различных типов фундамента приведено ниже.

  1. МЕЛКИЙ ФУНДАМЕНТ

В мелкозаглубленных фундаментах, как правило, глубина заложения фундамента меньше его ширины, т. е. отношение глубины фундамента к его ширине меньше единицы. Этот тип фундамента распределяет нагрузку надстройки в землю в поперечном направлении.Следовательно, мелкозаглубленные фундаменты обычно известны как фундаменты. С конструктивной точки зрения мелкозаглубленные фундаменты классифицируются следующим образом:

  1. Фундамент стены
  2. Изолированный фундамент колонны или блочный фундамент
  3. Комбинированный фундамент
  4. Консольный или ленточный фундамент
  5. Матовая основа

Различные типы мелкозаглубленных фундаментов показаны на рисунке.

  •   Фундамент стены – Для распределения нагрузки, переносимой стеной, на грунт предусмотрен фундамент стены.Фундамент сплошной вдоль стены. В таком фундаменте отношение глубины к ширине составляет 1:2 или 1:3, т.е. ширина основания обычно в два-три раза больше ширины стены на уровне земли.

Для возведения фундамента стены используются различные материалы, такие как камни, кирпичи, а иногда и обычный или железобетон. Этот тип фундамента в основном предпочтителен, когда нагрузка, которую нужно поддерживать, невелика. В случае плотных песков и гравия стеновые фундаменты являются наиболее подходящими и в то же время экономичными.

  • Фундамент колонны – В случае колонного фундамента основание колонны увеличивается. Он может быть построен как из простого, так и из железобетона. Фундамент колонны также называют изолированным фундаментом колонны или подушкой фундамента. Фундамент может быть разной формы: большая плоская плита, ступенчатая или наклонная от грани колонны к краю.

Фундамент под колонну подходит для фундаментов глубиной более 1,5 м.

  • Комбинированный фундамент – Используется в случае нескольких колонн в фундаменте.Когда основание должно быть общим для двух и более столбцов подряд, оно называется комбинированным основанием. Этот тип фундамента обычно используется вдоль стен зданий на границах собственности, где фундамент для колонны не может выходить за пределы конструкции. Точно так же, когда колонны расположены близко друг к другу или опорный грунт имеет низкую несущую способность, а основания должны быть объединены, используется это основание. Он может быть как трапециевидной, так и прямоугольной формы.
  • Консольный или ленточный фундамент: –  При определенных условиях, когда приходится идти на компромисс и невозможно дальнейшее удлинение краевого фундамента за пределы площадки из-за наличия прилегающего имущества, ленточный фундамент использовал.

В ленточном фундаменте крайний фундамент колонны объединяется с внутренним фундаментом колонны с помощью ленточной балки. Такие опоры известны как ленточные.

  • Фундамент матовый – , когда для колонн в два и более ряда предусмотрен общий фундамент, фундамент называется матовым или ростверковым. В случае малой несущей способности грунта и когда фундамент требует достаточно большой площади для распределения нагрузки, предусматривается матовый фундамент. Матовый фундамент считается более экономичным, чем другие фундаменты, если общая площадь изолированного фундамента, необходимого для фундамента, покрывает более 50 % площади здания.

Матовый фундамент лучше всего подходит для глинистых грунтов, так как вся площадь под фундаментом способствует распределению нагрузки, и это более эффективно. Иногда матовый фундамент используется в качестве плавающего фундамента в отложениях очень мягкой глины для контроля общей и дифференцированной осадки.

ГЛУБОКИЙ ФУНДАМЕНТ

В глубоком фундаменте глубина заложения фундамента больше его ширины.Отношение глубины к ширине фундамента обычно больше 4 к 5. В отличие от мелкозаглубленных фундаментов, глубокие фундаменты распределяют нагрузку надстройки на землю вертикально, а не в поперечном направлении.

Несколько примеров фундаментов глубокого заложения: свайные фундаменты, столбчатые фундаменты и фундаменты колодцев или кессонов.

Когда ожидаемые нагрузки от надстройки не могут быть выдержаны на мелкозаглубленных фундаментах, предусматриваются глубокие фундаменты.

Неглубокие фундаменты: обсуждение и решение проблем

Предисловие x

Благодарности xiii

1 Исследование площадки в связи с анализом и проектированием фундаментов 1

1.1 General 1

1.2 Расследование сайта 2

1.2.1 разведка 2

1.2.2. 2

1.2.2. 2.2.3 Испытания на лабораторные 3

1.2.3 Лабораторные испытания 4

1.2.4 Компиляция информации 6

1.2.5 Окончательный геотехнический отчет 7

Решение проблем 8

Ссылки 73

2 Фундаменты неглубокого заложения – вводная глава 76

2.1 Общие сведения 76

2.2 Типы фундаментов мелкого заложения 77

2.3 Глубина фундамента 82

2.4 Требования к производительности фундамента 84

2.4.1 Общие 84

2.4.2 Требования к прочности 85

2.4.3 Требования к работоспособности 86

2.4.4 Требования к конструктивности 86

2.4.4 Требования к конструктивности 86 87

2. 5 Воздействие сульфатов и органических кислот на бетон 87

2.5.1 Воздействие сульфатов 87

2.5.2 Воздействие органических кислот 88

2.6 Давление под фундаменты 89

2.6.1 Контактное давление и контактная осадка 89

2.6.2 Контактное давление под внецентренно нагруженными фундаментами 92

2.7 Вертикальные напряжения в массиве грунта, вызванные нагрузками фундамента 95

2.7.1 Общие положения 95

2.7.2 Вертикальные напряжения, вызванные a Сосредоточенная нагрузка 95

2.7.3 Вертикальное напряжение из-за линейной нагрузки 96

2.7.4 Вертикальное напряжение из-за равномерно нагруженной площади полосы 97

2.7.5 Вертикальное напряжение из-за равномерно нагруженной круговой области 97

2 .7.6 Вертикальное напряжение из-за равномерно нагруженного прямоугольного основания 99

2.7.7 Метод диаграммы Ньюмарка для определения вертикальных напряжений 104

2.7.8 Метод определения вертикальных напряжений с помощью термометров 105

2. 7.9 Среднее вертикальное напряжение из-за нагруженного прямоугольного сечения Площадь 107

2.7.10 Уравнения Вестергаарда 109

Решение проблем 111

Ссылки 143

3 Фундаменты мелкого заложения – осадка 144

3.1 General 144

3.2 Немедленный расчет 149

3.3 Урегулирование оснований на грубых странах 155

3.3.1 Общие 155

3.3.2 Оценка населенных пунктов от SPT 157

3.3.3 Оценка населенных пунктов от CPT 161

3.4 Осадка фундаментов на мелкозернистых грунтах 164

3.4.1 Общие положения 164

3.4.2 Непосредственная осадка мелкозернистых грунтов 166

3.4.3 Укрепление осадка 02 3 90.04.4 Оценка скорости осадки консолидации 174

3.4.5 Способ ускорения темпов осадки консолидации 175

3.4.6 Оценка осадки за период строительства 180

3.4.7 Вторичная осадка фундамента 3.4.7

183

2 на скале 183

Решение проблем 187

Ссылки 262

4 Фундаменты мелкого заложения – несущая способность 265

4. 1 Общие сведения 265

4.2 Основные определения 266

4.3 Валовое и чистое давление в фундаменте 268

4.4 Механизм разрушения несущей способности для длинных (ленточных или сплошных) фундаментов 272

4.5 Уравнения несущей способности 273

4.6 Некоторые соображения, касающиеся использования

4.7 Несущая способность оснований при наклонных нагрузках 280

4.8 Несущая способность оснований при внецентренных нагрузках 281

4.9 Влияние уровня грунтовых вод на несущую способность 286

4.10 Влияние сжимаемости почвы на несущую способность 290

4.11 Влияние смежных точек на подшипнику 291

4.12 Непорная емкость фундаментов на склонах 292

4.12.1 Общие 292

4.12.2 Решения 292

4.13 Несущая емкость Фундаменты на слоистых грунтах 296

4.13.1 Общие положения 296

4.13.2 Предельная несущая способность: более прочный грунт под более слабым грунтом 298

4.13.3 Предельная несущая способность: более слабый грунт под более прочным грунтом 302

4. Коэффициент безопасности 304

4.15 Непорная мощность от результатов тестов на месте 305

4.16 Управляющая способность мелких фундаментов 306

4.17 Некоторые комментарии и соображения относительно геотехнического проекта

Неподвижные основы 310

4.18 Непорная емкость Rock 312

Решение проблем 316

Ссылки 378

5 Фундаменты неглубокого заложения – проектирование конструкций 381

5.1 Общие сведения 381

5.2 дизайнерские нагрузки 382

5.3 Подбор материалов 382

5.4 Структурное действие вертикально и центрически нагруженных изолированный и непрерывный (полоса) 383

5.4.1 General 383

5.4.2 изгиба 383

5.4.3 сдвиг 388

5.4.4 Развитие армирования 390

5.4.5 Передача усилия на основание колонны, стены или пьедестала 390

5.5 Внецентренно нагруженные распорные фундаменты 396

5.6 Пьедесталы 398

3 9.7 колпачек с ворсами 399

599

5. 8 простые бетонные тесты 400

5.9 комбинированные тесты 402

5.9.1 Общие 402

5.9.2 Прямоугольные комбинированные фурнитуры 403

5.9.3 Трапециеидальные комбинированные препараты 404

5.9.4 ремешок ( или консольные) Фундаменты 405

5.10 Модуль реакции грунтового основания 406

5.11 Балки на упругих основаниях 409

5.12 Фундаменты из матов 413

5.12.1 Общие положения 413

3 90.12.2 Процедура расчета для традиционного (жесткого) метода 414

5.12.3 Процедура расчета для приближенного гибкого метода 417

5.12.4 Метод конечных разностей для расчета фундаментов на матах 419

5.12.5 Модуль реакции грунтового основания и узел Учет влияния грунта на маты 421

5.12.6 Метод конечных элементов для расчета фундаментов из матов 424

5.12.7 Метод конечных элементов для расчета фундаментов из матов 426

Решение проблем 427

Ссылки 647

2 647

3 Стандарты Еврокода и проектирование настила фундаментов 649

6. 1 General 649

6.29

6.2 Основа дизайна независимо от материала строительства 651

6.2.1 Введение 651

6.2.2 Условия и определения 652

6.2.3 Требования 655

6.2.4 Управление качеством 657

6.2 .5 Принципы проектирования по предельным состояниям 657

6.3 Проектирование фундаментов с насечками 664

6.3.1 Введение 664

6.3.2 Геотехнические категории 665

6.3.3 Предельные состояния 666

6.3.33.4 Геотехнический дизайн 667

667

6.3.5 Структурный дизайн 677

Решение проблем 688

Индекс 729

Список литературы 729

Индекс 730

Подшипник и расчет, третье место, третье издание: DAS, Braja M.: 9781498731171: Amazon.com: Книги

«Очень всесторонний охват всех аспектов мелкозаглубленных фундаментов, включая последние достижения в теории и практике. Книга будет очень подходящей как для студентов, так и для аспирантов. Практики могут использовать ее в качестве отличного справочника. Большим плюсом является большое количество проработанных примеров».
― Халед Собхан, Атлантический университет Флориды, Бока-Ратон, Флорида, США

«Когда дело доходит до учебников, я очень привык к стилю изложения Браджа Даса. Никто не может сделать это лучше. Иллюстрации, примеры, простой подход и подача делают книгу интересной для чтения. Он представил сложную тему простым языком. Сделав книгу легкой для чтения, он не пожертвовал богатством содержания».
― Нагаратнам Сивакуган, Университет Джеймса Кука, Квинсленд, Австралия

«Эта книга представляет собой одну из наиболее полных работ по различным аспектам неглубоких фундаментов.Детали теории несущей способности представлены с помощью наглядных рисунков. Был представлен подробный вывод этих теорий, а также включены численные примеры. Это помогает студентам и аспирантам, академикам и практикующим инженерам лучше понять предмет. Как преподаватель, исследователь и консультант, я нахожу эту книгу чрезвычайно полезной и поэтому настоятельно рекомендую ее».
― Прити Махешвари, Индийский технологический институт, Рурки, Индия

фонды.»
― Санджай Кумар Шукла, Университет Эдит Коуэн, Перт, Австралия

«Эта книга дает подробное представление и обзор двух ключевых расчетных параметров мелкозаглубленных фундаментов, таких как несущая способность и осадка. Все последние разработки, имеющиеся в литературе, представлены в обобщенном виде в этой книге. …Я считаю, что эта книга очень полезна как для меня, так и для моих учеников. Много раз я ссылаюсь на эту книгу также в качестве консультанта. Я настоятельно рекомендую эту книгу».
― Читтаранджан Патра, Национальный технологический институт, Руркела, Индия

Неглубокие фундаменты с защитой от мороза | Профессиональный строитель





Различия между FPSF и обычным фундаментом заключаются в экономии средств и материалов, полученной за счет более мелкой выемки грунта и меньшего времени. Горизонтальная изоляция FPSF необходима только в очень холодном климате.



Защищенный от замерзания мелкозаглубленный фундамент (FPSF) представляет собой элегантное строительное решение с любой стороны нового дома. Домовладельцы получают выгоду от повышенного комфорта и снижения счетов за электроэнергию. Строители получают выгоду от снижения затрат на земляные работы и материалы, а также от сокращения времени цикла.

В технологии FPSF, недавно вошедшей в десятку лучших технологий PATH в 2004 году, используются обычные легкодоступные материалы.Эта система фундамента является практичным вариантом для строительства с плитным фундаментом, фундаментом со стеной или плавающей плитой, а также для невентилируемого (отапливаемого) подполья и наземной стороны выходного подвала.

Несмотря на их широкое применение, FPSF широко не используются в Соединенных Штатах. Благодаря своим усилиям по передаче технологий PATH работает над ускорением внедрения практических инноваций, таких как FPSF, в основные методы строительства путем выявления и устранения барьеров на пути проникновения на рынок.

Чем отличаются системы FPSF?
Традиционные неизолированные фундаменты защищены от морозного пучения, поскольку они устанавливаются ниже линии промерзания (до 48 дюймов ниже поверхности, в зависимости от географического региона). FPSF требуют земляных работ всего на 12–16 дюймов ниже уровня земли, потому что изоляция применяется вокруг внешней стороны фундамента, чтобы направить тепловые потери здания вниз. Для отапливаемых зданий эта изоляция, наряду с геотермальной энергией земли, поддерживает температуру грунта под зданием выше точки замерзания, предотвращая морозное пучение.

Более 1 миллиона FPSF использовались в Скандинавии с 1960 года. В течение почти 30 лет скандинавские строительные нормы и правила признавали использование FPSF стандартной практикой для домов, таунхаусов, квартир, магазинов, школ и малоэтажных офисных зданий. NAHB и Исследовательский центр NAHB начали активно продвигать FPSF в начале 1990-х годов. С тех пор PATH спонсировала несколько полевых испытаний, чтобы узнать больше об этой технологии.

Результаты полевых оценок в Денвере и городке Фрихолд, Северная Каролина.J., показывают, что требования к строительству и земляным работам, а также затраты на рабочую силу и материалы для FPSF на 15-17% меньше, чем для обычного фундамента. Диапазон экономии — от 800 до 6000 долларов — отражает различную глубину промерзания, а также накладные расходы строителей и наценки.

Поскольку FPSF изолирован по внешним краям, полы по периметру дома значительно теплее. Это также снижает потери тепла через фундамент. Исследование 1999 года, подготовленное для Энергетической программы Комиссии Канзасской корпорации Джозефом Кингом, AIA, из Coriolis Architecture в Лоуренсе, штат Канзас.и Джин Мейер из Канзасского государственного университета показали, что теплоизоляция плит может снизить счета домовладельцев за электроэнергию на 50-100 долларов в год, в зависимости от региона и типа системы отопления.



Изоляция установлена, но не закреплена. Как только это произойдет, эта FPSF будет готова принять плиту с пост-напряжением.

На изоляцию наносится прочное внешнее покрытие, обычно штукатурка или синтетическая штукатурка, для ее защиты.



Факторы, которые необходимо учитывать
FPSF наиболее эффективен в районах, где существует проблема морозного пучения. Строители в Колорадо, Айове, Миннесоте, Миссури, Нью-Гемпшире, Нью-Джерси, Нью-Йорке, Северной Дакоте и Вашингтоне с энтузиазмом восприняли результаты.

Строители, заинтересованные в использовании FPSF, сначала должны определить индекс замерзания воздуха в своем районе (AFI), меру величины и продолжительности зимних температур воздуха.AFI используется для проектирования фундаментов и изоляции для конкретных мест. Строители также должны получить данные о среднегодовой температуре (MAT), если FPSF будет использоваться в неотапливаемом здании ( см. «Подробнее», чтобы найти дополнительную информацию о AFI и MAT ).

Стандарт Американского общества инженеров-строителей «Проектирование и строительство мелкозаглубленных фундаментов с защитой от замерзания» (ASCE/SEI 32-01) касается проектирования и строительства FPSF в районах, подверженных промерзанию грунта. Хотя Международный жилищный кодекс 2000 г. принял стандарт, а IRC 2003 г. включил его, местные нормы по-прежнему регулируют использование FPSF.

FPSF могут быть неуместны в более теплом и влажном климате, где строители сэкономят относительно немного, а термиты могут быть проблемой. Эти вредители могут найти скрытый путь к каркасу через пенопластовую изоляцию, используемую на внешних стенах фундамента. Строители должны быть знакомы с методами защиты от термитов в своей области и должны проконсультироваться с местными органами по нормам и правилам, чтобы определить соответствующие требования.

Получение признания рынком
Перспектива гораздо большего признания FPSF рынком особенно многообещающа, потому что, в отличие от многих новых технологий, эта система фундамента предлагает строителям немедленную экономию средств. FPSF стоят меньше, чем традиционные фундаменты в требованиях к строительству и земляным работам, а также в затратах на рабочую силу и материалы. Поскольку они требуют более мелких земляных работ и меньшего количества бетона, FPSF также экономят время. И поскольку эта система дает домовладельцам постоянную экономию на коммунальных услугах, FPSF предлагают строителям преимущество на конкурентных рынках.

Итак, если FPSF такие замечательные, почему они менее известны? Никто в отрасли активно не продвигает FPSF, поэтому отраслевая осведомленность и, следовательно, признание рынком низки, а местные чиновники, незнакомые с технологией, могут не захотеть или не иметь возможности быстро одобрить ее.

Чтобы повысить осведомленность о технологии FPSF, PATH распространяет архитектурные детали и спецификации среди дизайнеров и архитекторов, проводит демонстрации и семинары, пишет статьи и разрабатывает тематические исследования и сравнения затрат. Будущие инициативы будут включать обеспечение того, чтобы должностные лица местных норм были осведомлены о FPSF в типовых кодексах, а также предоставление информации и обучение местных инспекторов тому, как применять коды. п

PATH ищет партнеров для продвижения FPSF.Свяжитесь с Бобом Фуллером в Исследовательском центре NAHB по телефону 800/638-8556, добавочный номер 6216 или [email protected].




  • Исследовательский центр NAHB предоставляет информацию и ответы на часто задаваемые вопросы об использовании мелкозаглубленных фундаментов с защитой от мороза на сайте www.toolbase.org/fpsf. Веб-страница посвящена стандартам FPSF, индексу замерзания воздуха (AFI) и среднегодовой температуре (MAT), лучистому отоплению пола с помощью FPSF, требованиям Международного жилищного кодекса для строительства неотапливаемого гаража, соединенного с домом, построенным на FPSF, и методам изоляции. дополнения, построенные на FPSF.Страница часто задаваемых вопросов предлагает способы работы с чиновниками здания, которые не решаются одобрить установку FPSF.
  • Руководство по проектированию защищенных от замерзания мелкозаглубленных фундаментов Исследовательского центра NAHB (2004 г. ) помогает определить надлежащую конструкцию фундамента и детали изоляции. Это руководство содержит подробные чертежи для предписанных методов строительства. Кроме того, NAHB опубликовал брошюры, в которых описаны различные варианты использования этой технологии.
  • Для получения дополнительной информации о технологиях FPSF отправьте электронное письмо техническому персоналу ToolBase по адресу [email protected] или позвоните по телефону 800/898-2842.
  • Чтобы заказать копию ASCE/SEI 32-01 «Проектирование и строительство защищенных от замерзания мелководных фундаментов», посетите сайт asce.org.
  • Закажите или загрузите публикацию PATH 1994 г. «Руководство по проектированию мелкозаглубленных фундаментов с защитой от замерзания» на веб-сайте www.huduser.org.
  • Для получения дополнительной информации об усилиях PATH по передаче технологий и 10 лучших технологий 2004 г. посетите веб-сайт pathnet.org.

Оценка надежности несущей способности фундамента мелкого заложения на грунтах c’ ϕ’

1. Влияние структуры пространственной автокорреляции для угла трения на расстояние выбега при неоднородном обрушении песка

2. Гибридная модель машинного обучения со случайным полем и ограниченными данными CPT для количественной оценки горизонтального масштаба колебаний пространственной изменчивости почвы

3. Анализ надежности с учетом пространственной изменчивости путем комбинирования метода спектрального представления и метода опорных векторов

4. Обсуждение «Вероятностного сейсмического анализа и проектирования устойчивости откосов»1

5. Характеристическая прочность грунтов под фундаментами с учетом влияния пространственной изменчивости

6. Надежность статического и сейсмического расчета малозаглубленных фундаментов на склонах в соответствии с нормами Ирана и Еврокодами 7

7. Оценка вероятности разрушения в результате дождя Оползни с использованием метода оценки нечетких точек

8. Длина вертикальной пространственной корреляции на основе стандартных тестов на проникновение

9. Влияние взаимной корреляции между параметрами грунта на вероятность разрушения простых связных и c-ϕ откосов

10. Упрощенные вероятностные расчетные диаграммы устойчивости откосов для связных и связно-фрикционных (c-ϕ) грунтов

11. Анализы надежности в предельном и предельном состояниях по эксплуатационной пригодности круговых фундаментов с наклонной нагрузкой

12. Упрощенный подход к расчету на основе надежности при разрушении базального выпучивания в раскрепленных земляных работах с учетом пространственного эффекта

13. Факторы последствий при расчете предельного состояния фундаментов мелкого заложения

14. Меры надежности свайных фундаментов на основе данных испытаний на проникновение конуса

15. Расчет коэффициента нагрузки и сопротивления фундаментов мелкого заложения на разрушение опор

16 Анализ несущей способности мелкозаглубленного фундамента на связном грунте

17.
