УШП фундамент

Допустимым видом фундамента для частного дома, который рассматривается при сравнении типов конструкций, является плита. Плитный фундамент обладает рядом положительных характеристик по сравнению с лентой и сваями – равномерность усадки, малый объем земляных работ. Вариантом плитной конструкции является УШП. Это Утепленная шведская плита. Недостатки плитного фундамента без утепления частично устранены в основании такого вида.

Конструкция УШП

Отличие УШП от плитного фундамента в том, что тут исключается деформация основания из-за пучения грунта. Такая технология пришла к нам из северной Европы, где большой процент частных домов строится с ее использованием. Конструкция выглядит так:

песчаная подушка толщиной 300–400 мм;
экструдированный пенополистирол – 100 мм под плитой и на боковой поверхности конструкции, благодаря ему грунт изолируется и не промерзает;
железобетонная плита П-образной формы, толщиной в тонкой части от 100 мм;

инженерные сети;
система теплого пола.

Такой вид фундамента удобен тем, что за счет системы обогрева и теплоизоляции плита используется как перекрытие для первого этажа.

Негативные стороны шведской плиты для фундамента

Недостатки УШП определяются ее конструкцией:

Дороговизна. Большое количество утеплителя и греющего провода делает фундамент дороже аналогов в виде лент и свай. Даже возможность использовать его как теплый пол первого этажа не дает выигрыша в стоимости.
Сложность монтажа. Для строительства такого основания требуются грамотные монтажники, которые обладают опытом изготовления УШП. Недостаток квалификации может привести к деформации, разрушению и дополнительным тратам на переделку.
Плохая доступность коммуникаций. Инженерные сети для обеспечения дома прячутся под сплошной плитой, что затрудняет их осмотр и ремонт.

Недостаточная несущая способность для многоэтажных зданий. Фундамент тонкий и предназначен для возведения на нем одно или двухэтажных домов из легких бетонов или дерева, иногда и кирпича.
Использование пенополистирола. Этот материал подвергается воздействию веса здания, и, если он не соответствует требованиям по прочности, происходит сминание и неравномерная осадка.
Подвал. От этого помещения придется отказаться.
Не допускается использование не соответствующих требованиям материалов. За этим нужно следить и это влияет на стоимость.
Необходимость разработки дорогой проектной документации и технического надзора за строительством.
Необходимость устройства недостаточно удаленного от грунта цоколя. Так как плита недостаточно высоко находится от грунта, возможно намокание стеновых конструкций, что требует дополнительной гидроизоляции.

Необходимость устройства дренажной системы, для отвода грунтовых, дождевых и талых вод. Это защищает пенополистирол от намокания, так как он гигроскопичен. Дренажная система подвержена заиливанию с течением времени.

Перед строительством любых фундаментов нужно провести обоснование, которое поможет выбрать наиболее удачный в ваших условиях вариант. Так как технология дорогая и новая в наших условиях, реализовывают ее только с привлечением опытных строителей, которые смогут в полной мере реализовать ее положительные стороны и не допустят ошибок.

Как устроен УШП фундамент для каркасного дома

Строительство каркасного дома – это очень важный процесс, требующий особых знаний и опыта. Начало любого строительства — это сооружение фундамента, для возведения которого сегодня широко используют утепленную шведскую плитку (УШП). Она представляет собой комплексную систему, имеющую утепление и встроенные инженерные системы – теплый пол и электрика. УШП фундамент для каркасного дома – отличный вариант для тех мест, где почва слабонесущая или характерен высокий уровень грунтовых вод.

Преимущества УШП фундамента

Высокая популярность представленного материала обусловлена следующими его достоинствами:

Интегрированный теплый пол и прочие коммуникации в фундаменте, в результате чего можно сэкономить время.
При монтаже пола из плитки или ламината нет необходимости выполнять стяжку.Для шведской плиты уже характерна идеально ровная поверхность, на которой отсутствуют температурные швы.
Толщина плиты фундамента принимает значение 20 см, благодаря чему можно сократить расходы на отопление.

Материал предохраняет почву от промерзания и уменьшает вероятность пучения.
Сооружение фундамента не предполагает использование тяжелой техники, которая может разрушить ландшафт.
Шведскую плиту можно использовать при обустройстве фундамента для домов высотой в 1-2 этажа.
В каркасном доме, построенном на шведской плите, никогда не будет возникать плесень и сырость.
Быстрое возведение УШП.

готовая УШП

к содержанию ↑

Недостатки УШП фундамента

Несмотря на больше количество плюсов, УШП фундамент для каркасного дома обладает следующими минусами:

Высокая стоимость работ. Приходится принимать во внимание все тонкости технологии, задействовать в процесс качественные материалы.
Возводить такой фундамент разрешается только на ровной местности, на перепадах высот потребуется выравнивание, а это уже дополнительные расходы.

В доме, построенном на УШП фундаменте, отсутствует подвал.
Трудный доступ к инженерным коммуникациям, вмонтированным в основание дома. При возникновении аварийной ситуации придется долбить полы.

к содержанию ↑

Что собой представляет УШП фундамент?

При выборе такого типа фундамента для каркасного дома удается достичь максимально уютные и комфортные условия проживания. Такой тип основания предполагает наличие подушки из песка и щебня, с дренажем. Сверху этой подушки кладется утеплитель, а затее уже сама плита с трубами теплого пола и коммуникациями, усиленная арматурой.

Уникальная технология представленного материала предполагает использование специального теплоизоляционного слой под плитой и около фундамента. Этот слой отличает большой толщиной, благодаря чему можно снизить потери тепла до 65%.

Видео инструкция по строительству утепленной шведской плиты:

к содержанию ↑

Процесс возведения УШП фундамента

Такие строительные работы необходимо выполнять поэтапно и качественно. Можно соорудить УШП фундамент своими руками, так как этот процесс не характеризуется высокой степенью сложностью.

Подготовительные мероприятия

Первым делом необходимо подготовить площадку под основание. Эти мероприятия включают в себя следующий план действий:

Рытье котлована.
Выравнивание площадки.
Выкапывание углубления по периметру и внутри под внутренними стенами для ребер жесткости.

Укладка геотекстиля

Хотя шведская плита – это фундамент неглубокого заложения, важно минимизировать влияние грунтовых вод. Для этого необходимо руководствоваться следующим планом действий:

Устроить дренаж и сделать песчаную подушку.
Уложить на подготовленную под основание площадку гидроизоляционные материалы. Для этих целей подойдет обычный рубероид, укладка которого ведется в несколько слоев.

Возведение опалубки

Теперь целесообразно выполнить опалубку. Для этого нужно выполнить максимально прочную и надежную опалубку при помощи большого количества подпорок. При недостаточно прочной конструкции под действием тяжелого залитого бетона она разрушится.

Теперь нужно сделать проект всех коммуникаций, учитывая подключение к наружным сетям.

устройство утепленной шведской плиты

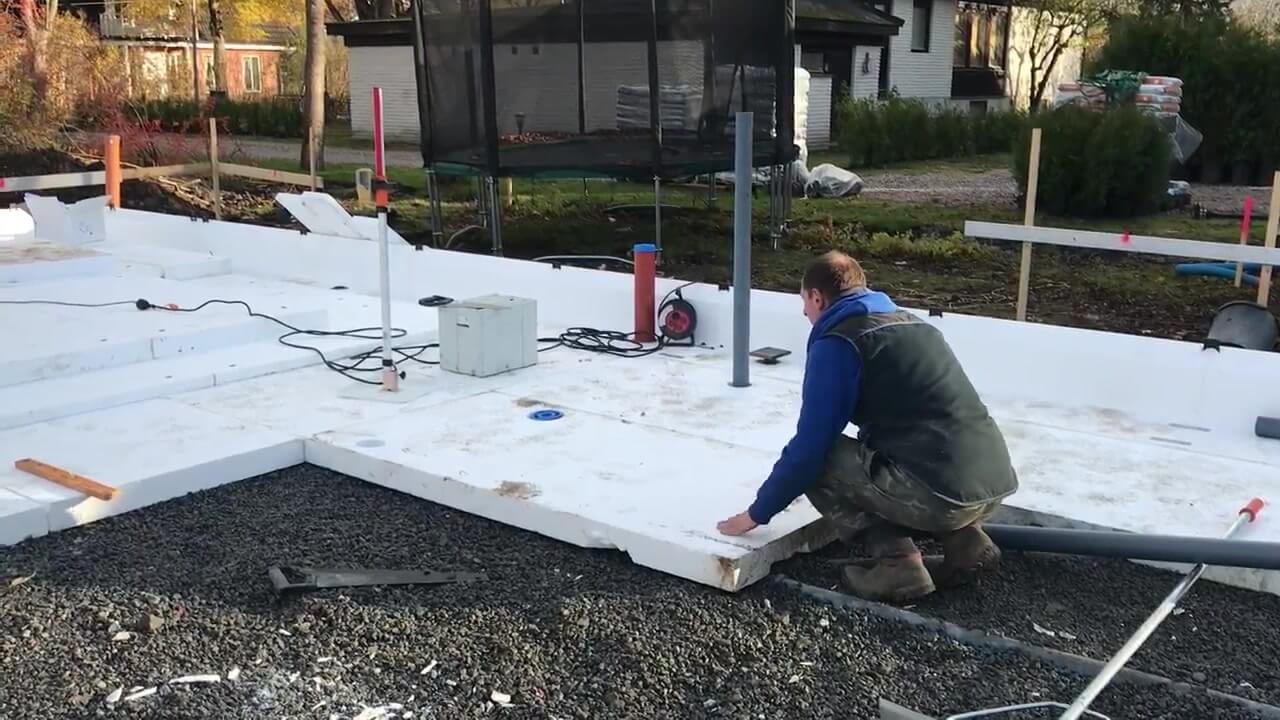

Утепление УШП фундамента

Как правильно утеплить фундаментную плитку? Здесь нужно руководствоваться следующим планом действий:

По всей площади в опалубку уложить утеплитель. Утепление фундаментной плиты ведется со всех сторон. Для прокладки теплоизоляционного слоя применяют пенополистирол. Толщина слоя утеплителя должна составлять 20–30 см.
Монтаж утеплителя должен вестись в два слоя, а между ними расположить гидроизоляционную пленку.
Выполнить утепление отмостки.

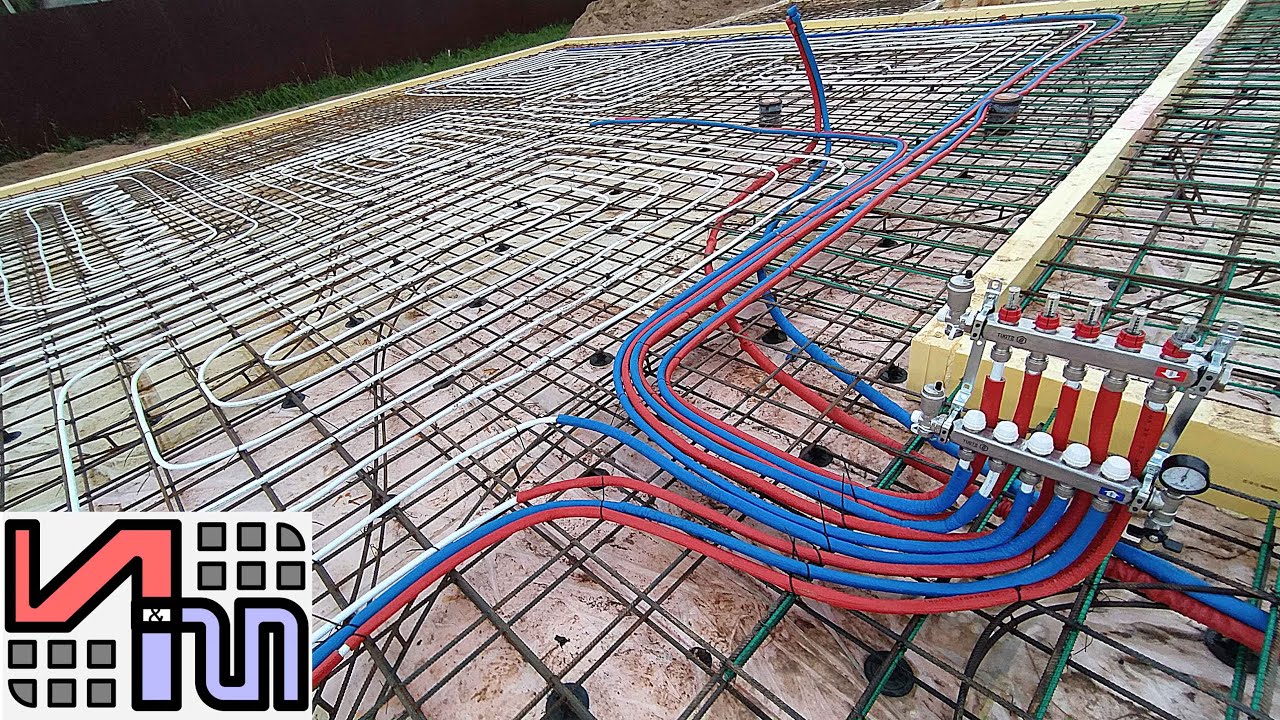

Теплые полы в фундаменте УШП

Сэкономить на отоплении поможет еще система теплый пол, трубы которой будут вмонтированы в саму бетонную плиту основания. Укладка труб по периметру здания должна вестись более плотно, чем в центре.

Максимальное расстояние между трубами может составлять 25 см, а минимальное – 10 см. При соблюдении этого минимального допустимого расстояния и плотном монтаже труб можно получить их перерасход при не изменяющейся температуре пола. Закладка труб теплого пола должна вестись в 15 см от наружных стен.

Процесс армирования

Перед тем как выполнить бетонирование, необходимо в опалубку с уложенным утеплителем установить армирующий каркас, размеры ячеек которого 20х20 см. Он придаст бетонной плите дополнительную прочность. Процесс осуществляется по следующему плану:

Укладывается в 2 слоя армированная сетка. Расстояние между слоями должны быть не менее 10 см.

Арматура должна быть ребристая, так как гладкая имеет плохое сцепление с бетоном. Связка арматур – проволочная.
В зависимости от почвы и нагрузки будущего здания осуществляется расчет ребер жесткости и армирования.
Подбирается необходимое значение диаметра арматуры.

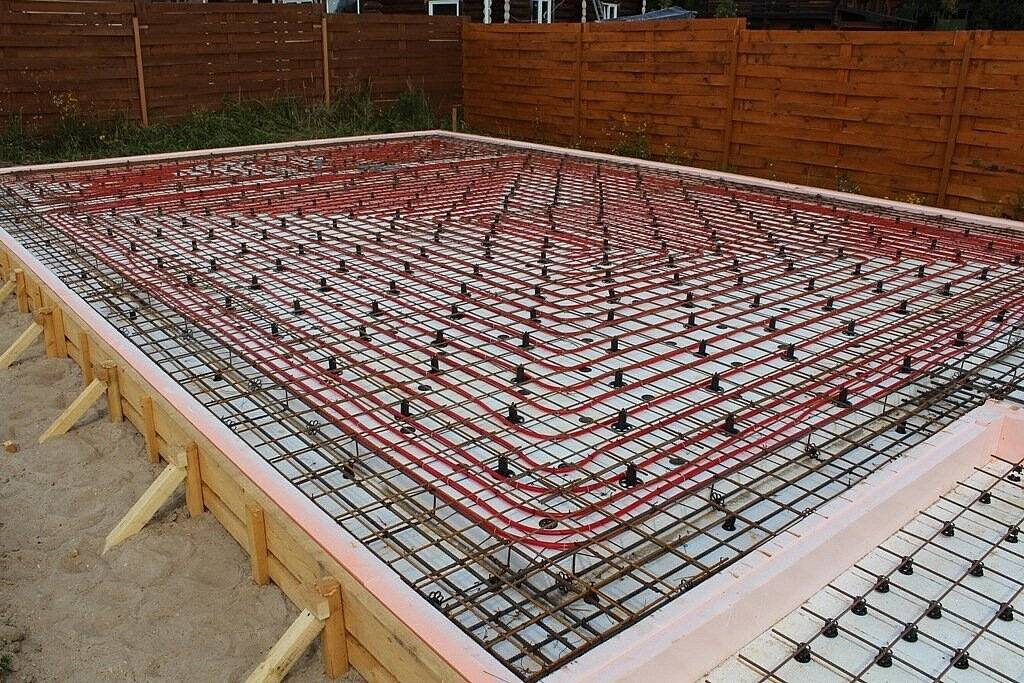

Человек показывает устройство свой утепленной плиты перед заливкой:

Заливка бетона

Перед тем как выполнить заливку бетону, необходимо проложить все коммуникации, которые включают в себя:

монтаж труб для системы «теплый пол»;
укладку канализационных и водопроводных труб;
укладку газовых труб и кабелей.

Заливка плиты фундамента может выполняться только при использовании качественного бетона класса, не ниже В25.

Порядок действий следующий:

Проверить на герметичность все вмонтированные трубы.
Загнать в трубы под необходимым давлением воздух, чтобы под тяжестью бетона они не смялись, поставить заглушки.
Для достижения результата монолит, необходимо заливать фундамент не по частям, а сразу огромным количеством. Для этих целее нужно использовать специальную строительную технику.
Одновременно с заливкой выполнить уплотнение бетона виброоборудованием.
Очень важно, чтобы высыхание бетонного слоя происходило равномерно. Для этого верхний слой нужно смочить водой с целью защиты от пересыхания.
Накрыть бетонную фундаментную плиту, предохраняя ее от влияния атмосферных осадков.
Готовую бетонную плиту отшлифовать, а готовую поверхность фундамента можно считать черновым полом для укладки отделочных материалов.

На этом работы по возведению УШП фундамента для каркасного дома окончены. После проведенных мероприятий вы получите прочную, надежную и долговечную конструкцию. Кроме этого, утепленная шведская плита – отличное решение для тех людей, кто хочет сэкономить на отоплении. Вся процедура по обустройству фундамента – несложная, хотя и требует определенного опыта и знаний.

Преимущества и недостатки фундамента “Утепленная шведская плита”

УДК 69

Бедник Владислав Сергеевич¹, Акобян Геворг Ваникович¹
¹Северо-Кавказский Федеральный Университет, магистрант

Аннотация
В данной работе рассматриваются такие понятия, как фундамент, утепленный фундамент, виды фундаментов, преимущества и недостатки фундамента «утепленная шведская плита».

Ключевые слова: строительство, утепленная шведская плита, фундамент

Bednik Vladislav Sergeevich¹, Аkobyan Gevorg Vanikovich¹
¹North-Caucasian Federal University, master degree student

Abstract
This paper discusses such concepts as the foundation, insulated foundation, foundation types, advantages and disadvantages of the foundation «Insulated Swedish stove».

Рубрика: 05. 00.00 ТЕХНИЧЕСКИЕ НАУКИ

Библиографическая ссылка на статью:
Бедник В.С., Акобян Г.В. Преимущества и недостатки фундамента «Утепленная шведская плита» // Современные научные исследования и инновации. 2016. № 12 [Электронный ресурс]. URL: https://web.snauka.ru/issues/2016/12/76745 (дата обращения: 28.01.2022).

В настоящее время строительство малоэтажных частных домов становиться все более и более актуальнее. Люди хотят жить на своем участке земли и в собственном доме. Но не все готовы ждать несколько лет, а порой и десятки лет, для постройки собственного дома. Поэтому люди часто прибегают к покупке быстро возводимых домов из деревянного каркаса. Но не один дом не может обойтись без фундамента. Один из таких фундаментов и будет рассмотрен в данной статье.

Для начала ответим на вопрос, что же такое фундамент? Фундамент–подземная часть здания воспринимающая и передающая нагрузки на грунт основания. Существует большое количество видов фундаментов: ленточный, свайный, монолитный и т. д.

Утепленная шведская плита (УШП) подходит по описание монолитного фундамента, по причине того что он располагается под всем зданием и заливается монолитом, а не собирается, из отдельных железобетонных изделий. И так, что же такое УШП и что ее отличает от других видов фундаментов. Утепленная шведская плита — малозаглубленный фундамент, под которым расположен слой утеплителя. При сооружении этого типа фундамента создается дренажная система, позволяющая отвести грунтовые воды от утеплителя, который не позволяет грунту пучиться и принимает на себя нагрузку от строения. В «шведскую плиту» на этапе монтажа встраиваются коммуникации и система обогрева «теплый пол». Массив фундамента является и тепловым аккумулятором для дома. Теперь об ее отличиях, во первых, само название уже несет в себе одно из основных отличий данного фундамента от других, вся плита покрывается утеплителем. Это исключает влияние перепадов температуры почвы на основание строения. Так как промерзание грунта под самим домом незначительное, риски его подвижек существенно снижаются.
Следующей отличительной чертой является, то что все коммуникации уже проложены в фундаменте, т.е. (канализация, водо и электроснабжение). Гладкая поверхность плиты дает возможность использовать эту поверхность как черновой пол, а так как вся поверхность утеплена, то полы будут достаточно теплыми, без дополнительных утеплительных систем. Так же плита может быть возведена практически на любом грунте, для ее возведения иногда достаточно снять растительный слой грунта, но в ряде случаев, при низкой несущей способности грунтов необходимо снимать значительный слой грунта и утрамбовывать его виброкатком или виброплитой. На рисунке 1 показана схема-разрез УШП.

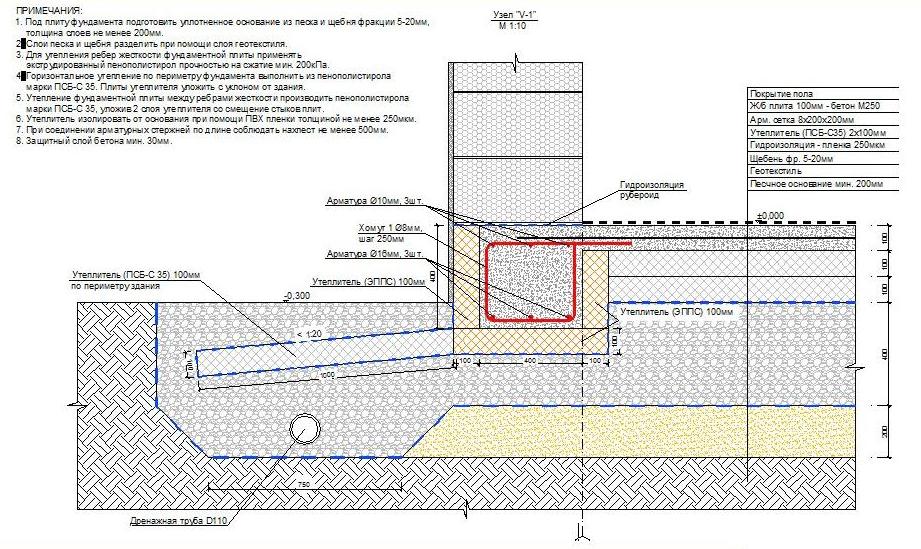

Рисунок 1. Схема–разрез утепленной шведской плиты.

К преимуществам такого фундамента можно отнести следующие характеристики:

1. Удобство конструкции;

2. Наличие всех коммуникаций в ней;

3. Пропадает необходимость возведения чернового пола;

4. УШП- фактически готовый нулевой цикл;

Недостатки такой конструкции:

1. Высокая трудоемкость;

2. Высокая стоимость выполнения работ по монтажу, так например винтовые сваи обойдутся дешевле;

3. Имеются нюансы по устройству коммуникаций и рельефности участка;

4. Подвержены рискам пучения и неравномерной осадки так как они находятся в неблагоприятной зоне грунтов с невысокой несущей способностью, а также в зоне промерзания, т.к. они не углубляются несущей основой на глубину промерзания.

И так, рассмотрев данный тип фундамента можно сделать вывод о том, что как и любой конструкции у него есть свои преимущества, но и недостатки. Применение данного вида фундамента обуславливается в первую очередь необходимость возводить такую конструкцию, а так же от материальных ресурсов отдельно взятого заказчика.

Количество просмотров публикации: Please wait

Все статьи автора «Бедник Владислав Сергеевич»

Ушп фундамент недостатки

УШП фундамент преимущества и недостатки

Главная Нужно знать Про УШП УШП фундамент плюсы и минусы

Утепленная шведская плита или, как её называют строители, УШП, пополнила собой список строительных технологий сравнительно недавно, но быстро набрала популярность.

Она представляет собой сложное соединение фундамента, утеплителя и всех необходимых коммуникаций. Поэтому нет ничего удивительного в том, что в нашу компанию часто обращаются клиенты, желающие заказать УШП фундамент под ключ.

Мы располагаем штатом опытных сотрудников, а также всей необходимой техникой, чтобы выполнить подобный заказ не только качественно, но и в максимально сжатые сроки. Однако, для начала будет полезно узнать о преимуществах и недостатках данной технологии.

О плюсах и минусах утепленной шведской плиты Вы можете узнать здесь

О ценах и строительстве УШП нашей компанией Вы можете узнать здесь

Основные достоинства УШП

Как говорилось выше, утепленная шведская плита представляет собой фундамент, дополненный не только утеплителем, но и коммуникациями – сюда входит канализация, водопровод, дренаж, а в некоторых случаях интернет-кабель и проводка. При правильно проведенных расчетах и безупречно выполненном монтаже, УШП будет обладать определенными преимуществами:

Она может быть возведена на любой почве – как плотной, так и болотистой или каменистой;
В доме не возникнет сырость, даже если строительство ведется на почве с высоким уровнем грунтовых вод;
Дом может быть построен из любых материалов: древесина, каркас, пенобетон или кирпич;
Температурные швы, через которые теряется тепло, полностью отсутствуют;
На монтаж обычно уходит всего несколько недель;
Особое устройство фундамента позволяет снизить теплопотери почвы, благодаря чему практически полностью исключена возможность промерзания грунта под домом и его сезонного пучения.

Конечно, преимущества технологии весьма впечатляющие. Однако, как любая строительная технология, УШП имеет и некоторые недостатки. Расскажем и о них.

Какие минусы имеет технология УШП

Недостатков у утепленной шведской плиты меньше, чем преимуществ. И все-таки, знать о них не менее полезно, чем о плюсах:

Невозможность возведения подвального помещения. УШП должна опираться на прочный, подготовленный грунт, а при наличии подвала она просто не выдержит нагрузки и может быть повреждена;
Все расчеты и работы должны выполняться настоящими профессионалами, чтобы впоследствии не пришлось переделывать;
Если коммуникации, расположенные в толще бетона, выйдут из строя, их ремонт доставит серьезные проблемы.

Поэтому подходить к выбору между УШП и классическим фундаментом следует крайне серьезно и осмотрительно, чтобы впоследствии не пришлось серьезно пожалеть о неудачном решении.

Как изготавливается УШП?

Утепленная шведская плита отличается гораздо большей сложностью устройства, чем обычные плитные фундаменты. Поэтому строительный процесс состоит из большего количества этапов:

Подготовка котлована глубина и форма которого рассчитывается предварительно;
Насыпка песка на дно котлована слоем не менее 10-15 сантиметров с последующим выравниванием и трамбовкой;
Монтаж всех необходимых коммуникаций – дренаж, трубы водопровода и канализации;
На песчаную подушку укладывается слой пенополистирола, выполняющего несколько функций. Во-первых, это роль гидроизоляции – необходимо удержать бетонное молочко в растворе. Если оно уйдет в песок, то бетон не сможет набрать максимальную возможную прочность и может даже потрескаться в процессе затвердевания. Также он выполняет роль теплоизоляции, снижая теплопотери из-за холода, идущего в дом от почвы;
Укладка каркаса из арматуры. Бетон может быть поврежден при механических нагрузках на изгиб или растяжение, то железобетон легко выдержит подобные испытания. Арматура должна вязаться, а не свариваться, чтобы не потерять коррозийную стойкость и прочность;
Установка теплых полов – кабели или трубы (в зависимости от того, какой вариант выбирает заказчик – электрические или водяные полы) по всей выбранной территории;
Заливка бетоном. Специальная технология заливки позволяет получить идеально ровную и гладкую поверхность, которая может выступать в качестве чернового пола в доме.

Как вы могли убедиться – монтаж УШП является довольно сложной работой, при которой даже небольшое нарушение технологии приводит к снижению качества фундамента и его срока службы. Поэтому доверять установку следует только настоящим профессионалам.

Чем поможем мы

СК Гарант занимается оказанием услуг по установке всех видов фундаментов в Санкт-Петербурге и области. Работая в данной сфере не первый год, мы выполнили сотни заказов, связанных с разными фундаментами – от свайных и столбчатых до монолитных и УШП. Поэтому можете не сомневаться – позвонив нам и заключив договор, вы не пожалеете о своем решении.

Понравилась статья? Поделитесь в соцсетях

Фундамент по технологии утепленная шведская плита

Прогресс не стоит на месте. Производители, работающие в сфере строительства, предлагают все новые материалы и технологии, чтобы ускорить, а также улучшить технические показатели и уменьшить стоимость строительства. Одна из последних разработок по технологии устройства фундамента пришла из Швеции. Новый способ устройства основания имеет значительные преимущества и уверенно входит в применение для частного и коттеджного строительства. УШП фундамент – технология быстрого и экономичного возведения основания.

Что такое УШП

УШП (утепленная шведская плита) представляет собой плитный, монолитный фундамент мелкого заложения. Она имеет утепление по периметру и по всей площади подошвы. Фундаментная плита по системе УШП является готовым черновым полом первого этажа. Кроме того, сейчас сразу же в фундамент, помимо коммуникаций, встраивают систему тёплого пола.

В качестве утеплителя используется экструзионный пенополистирол, который специально предназначен для утепления фундамента снизу. В его состав добавлены частицы графита, благодаря чему увеличивается прочность материала на сжатие и стойкость к воздействию солнечного света. Также, экструзионный пенополистирол для УШП практически не дает усадки, а благодаря полному утеплению подошвы фундамента, устраняет проблемы пучения грунта.

Вернуться к содержанию

Преимущества и недостатки

Преимущества использования УШП фундамента:

Экономичность при возведении. Для устройства плиты по технологии УШП достаточно бригады из четырех человек.
Высокая скорость выполнения работ. На полное устройство плиты, включая земельные работы, понадобится не более двух недель.
Благодаря утеплению из экструзионного пенополистирола исключается возможность промерзания грунта под подошвой фундамента. Это избавит от морозного пучения, а в результате и от просадки основания.

Поверхность фундаментной плиты является готовым черновым полом. На него можно укладывать керамическую плитку без дополнительного выравнивания поверхности.
Устройство в фундамент теплого пола позволит сэкономить на создании системы отопления в будущем. Кроме того, благодаря утеплению фундамента, плита становится тепловым аккумулятором. Это позволяет снизить расходы на отопление, благодаря меньшему расходу тепловой энергии на нагрев теплоносителя.
Утеплитель имеет высокую прочность на сжатие (более 20 тонн на м2) и дает всего 2% усадки здания.
Теплоизоляция не впитывает влагу, благодаря этому увеличивается срок её эксплуатации.
Благодаря своему составу, в экструзионном пенополистироле не заводятся насекомые и грызуны.
Небольшая толщина теплоизоляции при сохранении нужного коэффициента теплопроводности.
Наличие кромок на теплоизоляционных плитах дает лучшую термоизоляцию и исключает образование мостиков холода.
Фундаментная плита одновременно выполняет несущую, теплоизоляционную и обогревающую функции.
Долговечность. Конструкция УШП прослужит не один десяток лет, сохраняя свои технико-физические характеристики.

Учитывая большое количество плюсов устройства шведской плиты, всё же есть некоторые минусы, которые ограничивают использование технологии УШП.

Шведская плита устраивается только на надежном основании. Недопустимо устраивать плиту на почвенно-растительных, илистых или заторфованных грунтах.
Большая часть коммуникаций находится непосредственно в фундаменте. В случае необходимости, доступ к ним практически невозможен.
УШП недопустимо использовать для возведения многоэтажных и тяжелых зданий. Такая технология используется только для одноэтажных или небольших двухэтажных зданий.
При устройстве такого фундамента исключается возможность возведения дома с подвалом.

Вернуться к содержанию

Необходимые инструменты и материалы

Утепленная шведская плита своими руками устраивается не так сложно, как это может показаться на первый взгляд. Перед началом работ должен быть готов проект строящегося здания и определено место строительства. Небольшая бригада с опытом работы быстро и качественно выполнит устройство УШП. Однако, соблюдая технологию производства, а также используя качественные материалы, можно выполнить устройство фундаментной плиты по шведской технологии своими руками.

Строительные материалы для устройства УШП:

песок средней крупности;
щебень средней фракции;
геотекстиль;
экструзионный пенополистирол для фундамента толщиной 100 мм;
дренажная труба;
деревянные доски;

арматура;
вязальная проволока;
трубы для устройства коммуникаций;
трубка для устройства теплого пола;
нейлоновые хомуты;
коллектор;
саморезы.

Необходимый инструмент:

штыковые и совковые лопаты;
тачка;
бетоносмеситель;
глубинный вибратор;
виброплита;
нивелир;
шуруповерт;
болгарка;
нож;

гладилка;
метрическая рулетка;
уровень;
ножовка;
молоток;
терка;
кельма;
защитная одежда (перчатки, очки, комбинезон, каска, сапоги).

Вернуться к содержанию

Пошаговая схема выполнения работ

Земляные работы. Если строительство выполняется на участке с ненадёжными илистыми, почвенно-растительными или заторфованными грунтами, их необходимо удалить и заменить песком средней крупности.
Фундамент устраивается с горизонтальным основанием. Его глубина должна учитывать толщину фундамента с утеплением и песчаной подушки, которая должна быть толщиной не менее 40 см.
Дно фундамента засыпается песком, равномерно распределяется по всей площади с помощью виброплиты. Трамбовка выполняется послойно, в несколько этапов.
Дренажная система. По периметру котлована устраивается траншея, в которую укладывается гибкая дренажная труба. Перед укладкой трубы, дно и стенки траншеи покрываются геотекстилем.
Укладка геотекстиля. По всей площади котлована расстилается геотекстиль с нахлестом не менее 15 см. Такой материал упрочняет грунт и обеспечивает дренаж.
Обратная засыпка. Выполняется обратная засыпка песком в несколько слоев до нужной отметки по проекту. Каждый слой должен быть не более 15 см и уплотняется виброплитой. При трамбовке необходимо песок поливать водой.

Инженерные коммуникации. В песчаном основании выполняется укладка инженерных коммуникаций и канализации. Укладка выполняется соответственно проекту. Для временной фиксации коммуникаций используется арматура и хомуты. Концы коммуникаций и канализационных труб выводятся на поверхность.
Деревянный каркас. По периметру устраивается каркас из обрезной доски. Устанавливаются стойки, к которым саморезами с помощью шуруповерта крепится обрезная доска. Для прочности каркас укрепляется раскосами.
Засыпка щебнем. Для этих целей используется материал средней фракции. Засыпка выполняется по всей площади фундамента до заданной отметки. Слой щебня не должен быть меньше 10 см. После засыпки выполняется трамбовка с помощью виброплиты.
Устройство теплоизоляции. Для теплоизоляции используются плиты из экструзионного пенополистирола, которые специально предназначены для утепления фундамента. Такие плиты, за счет добавления в состав графита, имеют повышенную прочность на сжатие. Толщина теплоизоляционных плит должна быть не менее 100 мм. Утепление выполняется не только горизонтальное, под плитой фундамента, но и вертикальное. В случае необходимости, деревянный каркас можно нарастить и упрочнить, чтобы он выдерживал давление от бетона во время заливки. Утеплитель обрезают по размеру и устанавливают вертикально, прижимая к бортам деревянного каркаса. Такая конструкция является одновременно вертикальным утеплителем торцевой части плиты и опалубкой для заливки бетонной плиты.
Горизонтальная теплоизоляция выполняется по всей площади фундаментной плиты. Утеплитель укладывается на щебень одним слоем и плотно прижимается друг к другу. Затем на поверхности утеплителя размечаются зоны под несущими стенами. В этих зонах утеплитель вторым слоем не укладывается. Впоследствии там будут устроены железобетонные ребра жесткости. За исключением зон опирания несущих конструкций, по всей площади фундамента укладывается следующий слой теплоизоляции.

Чтобы плиты термоизоляции не смещались, их стоит зафиксировать с помощью длинных саморезов. В местах вывода канализационных труб и коммуникаций можно легко сделать отверстия в теплоизоляционных плитах с помощью канцелярского ножа.

Армирование шведской плиты. Армирование УШП состоит из двух этапов: армирование ростверка каркасом и плоскости фундаментной плиты арматурными сетками.
Армирование ребер жесткости (ростверка) выполняется арматурным каркасом. Он изготавливается из четырех стержней диаметром 12 мм, которые соединены конструктивными хомутами из арматуры толщиной 8 мм. Хомуты располагаются с шагом 300 мм. Собирается каркас методом вязания, стержни и хомуты связываются вязальной проволокой. Во избежание повреждения утеплителя, пространственный каркас собирается отдельно, а затем в готовом виде укладывается на фиксаторы в зону устройства ростверка. Там каркасы соединяются между собой.
По всей площади фундамента укладывается арматурная сетка. Её вязка выполняется непосредственно на месте укладки. Сетка изготавливается из стержней диаметром 10 мм с размером ячеек 150 х 150 мм. Сетка укладывается на специальные ПВХ фиксаторы.
Устройство системы теплого пола. Технология УШП фундамента предполагает монтаж теплого пола непосредственно в фундаментную плиту. Это обеспечит обогрев первого этажа без устройства дополнительного отопления.

Трубы теплого пола по проекту укладываются на арматурную сетку и крепятся к ней нейлоновыми хомутами. В местах, где будут опираться несущие стены или устроены дверные проемы, трубы защищают гильзами из гофро защиты или ПНД трубы.
Коллектор устраивается строго вместе, указанном чертежами проекта, и на нужной высоте. Для устройства коллектора в фундаментную подушку вбивается четыре полутораметровых арматурных стержня. На них крепится доска и временно фиксируется коллектор на заданной проектом отметке. К коллектору подключаются гибкие трубы теплого пола. В местах, где трубы поднимаются к коллектору, необходимо устроить их защиту с помощью специальной гофро защиты.
После устройства теплого пола и перед бетонной заливкой необходимо проверить качество монтажа отопления. Для этого трубы теплого пола наполняются теплоносителем, и выполняется прессовка, которая покажет места нарушения герметичности системы.
Бетонирование. Заказывать доставку бетона можно только после того, как будут выполнены все предварительные работы, и всё будет готово к бетонированию. Марка бетона определяется проектом строительства. Удобнее всего выполнять заливку с помощью автобетоносмесителя с установленным бетононасосом. Раствор распределяется по всей площади с помощью совковых лопат и кельмы. Нужно, чтобы бетон заполнил все труднодоступные места. Для уплотнения бетонной смеси используется глубинный вибратор.
Время между доставкой бетона и его укладкой не должно превышать одного часа. Если есть необходимость прервать процесс бетонирования, можно на некоторое время приостановить выполнение работ, предварительно организовав рабочие швы. Перед возобновлением бетонирования рабочие швы необходимо смочить водой и обработать грунтовкой из цементного молочка.

Вернуться к содержанию

Заключение

После каждого технологического процесса выполненные работы, должен проходить контроль качества. Все необходимые стандарты работ указываются в технической документации и проекте строительства дома. Если соблюдать все строительные нормы и правила, а также четко следовать технологии выполнения работ, фундамент УШП станет надежной и теплой опорой для дома.

УШП фундамент для каркасного дома

Высокая популярность представленного материала обусловлена следующими его достоинствами:

Интегрированный теплый пол и прочие коммуникации в фундаменте, в результате чего можно сэкономить время.
При монтаже пола из плитки или ламината нет необходимости выполнять стяжку.Для шведской плиты уже характерна идеально ровная поверхность, на которой отсутствуют температурные швы.
Толщина плиты фундамента принимает значение 20 см, благодаря чему можно сократить расходы на отопление.
Материал предохраняет почву от промерзания и уменьшает вероятность пучения.
Сооружение фундамента не предполагает использование тяжелой техники, которая может разрушить ландшафт.
Шведскую плиту можно использовать при обустройстве фундамента для домов высотой в 1-2 этажа.
В каркасном доме, построенном на шведской плите, никогда не будет возникать плесень и сырость.
Быстрое возведение УШП.

готовая УШП

к содержанию ↑

Недостатки УШП фундамента

Несмотря на больше количество плюсов, УШП фундамент для каркасного дома обладает следующими минусами:

Высокая стоимость работ. Приходится принимать во внимание все тонкости технологии, задействовать в процесс качественные материалы.
Возводить такой фундамент разрешается только на ровной местности, на перепадах высот потребуется выравнивание, а это уже дополнительные расходы.
В доме, построенном на УШП фундаменте, отсутствует подвал.
Трудный доступ к инженерным коммуникациям, вмонтированным в основание дома. При возникновении аварийной ситуации придется долбить полы.

к содержанию ↑

Что собой представляет УШП фундамент?

Видео инструкция по строительству утепленной шведской плиты:

к содержанию ↑

Процесс возведения УШП фундамента

Подготовительные мероприятия

Рытье котлована.
Выравнивание площадки.
Выкапывание углубления по периметру и внутри под внутренними стенами для ребер жесткости.

Укладка геотекстиля

Устроить дренаж и сделать песчаную подушку.
Уложить на подготовленную под основание площадку гидроизоляционные материалы. Для этих целей подойдет обычный рубероид, укладка которого ведется в несколько слоев.

Возведение опалубки

Теперь нужно сделать проект всех коммуникаций, учитывая подключение к наружным сетям.

устройство утепленной шведской плиты

Утепление УШП фундамента

Как правильно утеплить фундаментную плитку? Здесь нужно руководствоваться следующим планом действий:

По всей площади в опалубку уложить утеплитель. Утепление фундаментной плиты ведется со всех сторон. Для прокладки теплоизоляционного слоя применяют пенополистирол. Толщина слоя утеплителя должна составлять 20–30 см.
Монтаж утеплителя должен вестись в два слоя, а между ними расположить гидроизоляционную пленку.
Выполнить утепление отмостки.

Теплые полы в фундаменте УШП

Процесс армирования

Укладывается в 2 слоя армированная сетка. Расстояние между слоями должны быть не менее 10 см.
Арматура должна быть ребристая, так как гладкая имеет плохое сцепление с бетоном. Связка арматур – проволочная.
В зависимости от почвы и нагрузки будущего здания осуществляется расчет ребер жесткости и армирования.
Подбирается необходимое значение диаметра арматуры.

Человек показывает устройство свой утепленной плиты перед заливкой:

Заливка бетона

Перед тем как выполнить заливку бетону, необходимо проложить все коммуникации, которые включают в себя:

монтаж труб для системы «теплый пол»;
укладку канализационных и водопроводных труб;
укладку газовых труб и кабелей.

Заливка плиты фундамента может выполняться только при использовании качественного бетона класса, не ниже В25.

Порядок действий следующий:

Проверить на герметичность все вмонтированные трубы.
Загнать в трубы под необходимым давлением воздух, чтобы под тяжестью бетона они не смялись, поставить заглушки.
Для достижения результата монолит, необходимо заливать фундамент не по частям, а сразу огромным количеством. Для этих целее нужно использовать специальную строительную технику.
Одновременно с заливкой выполнить уплотнение бетона виброоборудованием.
Очень важно, чтобы высыхание бетонного слоя происходило равномерно. Для этого верхний слой нужно смочить водой с целью защиты от пересыхания.
Накрыть бетонную фундаментную плиту, предохраняя ее от влияния атмосферных осадков.
Готовую бетонную плиту отшлифовать, а готовую поверхность фундамента можно считать черновым полом для укладки отделочных материалов.

УШП фундамент

УШП фундамент, или утепленная шведская плита, успешно применяется в странах северной Европы вот уже более полувека. У нас в стране УШП фундамент появился сравнительно недавно, но сразу привлек интерес благодаря надежности конструкции и новым возможностям. Рассмотрим подробно УШП фундамент, его особенности, плюсы и минусы.

Устройство УШП фундамента

Этот тип фундамента представляет собой монолитную плиту, но отличается от классического плитного фундамента тем, что бетон укладывается не на песчано-гравийную подушку, а на слой утеплителя. Далее в массив плиты фундамента устанавливается система «Теплый пол».

Шведская плита считается одним из наиболее сложных типов фундамента. Данный фундамент требует тщательной проработки и расчета, поскольку является целой системой, включающей:

Несущее основание для здания.
Перекрытие пола нижнего этажа.
Систему обогрева пола нижнего этажа.
Инженерные коммуникации до ввода в здание.

Фундамент УШП рекомендуют применять при строительстве на участках с высоким уровнем грунтовых вод, при большой влажности почвы и наличии в основании слабых и пучинистых грунтов, при условии реализации системы дренажа. Плита УШП, являясь разновидностью плитного фундамента, обладает немалой несущей способностью, но все же имеет ограничение, и не предназначена для построек выше трех этажей.

Плюсы УШП фундамента

Основными преимуществами шведской плиты считают:

Теплый пол. Благодаря утеплению подошвы в доме сохраняется нормальный уровень влажности. Повышенная теплоизолирующая степень, следовательно, уменьшение теплопотерь здания. Отличные гидроизоляционные качества, в доме не будет сырости и плесени.
Поверхность пола первого этажа выполняется идеально ровной, что дает возможность применить лучшие отделочные материалы. Можно сразу делать напольное покрытие из линолеума или ламинированного паркета, без предварительного устройства выравнивающей стяжки.
Сжатые сроки строительства по сравнению с ленточными типами фундаментов.

Общая стоимость строительства дома на УШП не выше, чем на классическом основании.

Минусы УШП фундамента

Недостатки фундамента УШП:

УШП – сложная комплексная система, требующая точных и непростых расчетов, и без профессиональной помощи здесь не обойтись. Разработка типового проекта УШП не даст реальной экономии, слишком много переменных факторов потребуется учесть, что приведет к удорожанию в целом. Технология шведской плиты предусматривает, что работы должны выполнять квалифицированные специалисты. В Европе имеется положительный опыт использования УШП, но, к сожалению, у нас квалификация современных строительных бригад пока не достигает нужного уровня. Также довольно сложным и дорогостоящим является устройство цоколя.
Ремонт и изменение инженерных коммуникаций, заложенных в массив плиты, чрезвычайно затруднительны. Доступ к ним возможен только путем разрушения монолита. Да, они хорошо защищены от механических воздействий, но это не исключает возможности возникновения аварийной ситуации с трубами или электропроводкой.
Высота несущего железобетонного слоя фундаментной плиты небольшая по сравнению с классической плитой, и это не может не настораживать. Ошибки при проектировании не исключены, и эти ошибки могут привести к тому, что отопительная система будет работать с высокой нагрузкой.
На срок службы плитного утеплителя, заложенного под монолитной плитой, очень сильно влияет поведение грунтов основания, которое, как все природные процессы, может убить любой прогноз. Поэтому не исключен вариант, что пенополистирол может потерять свойства утеплителя уже через несколько лет, что приведет к промерзанию основания и нарушению работы коммуникаций.
Подвал в доме с УШП исключен по определению, и многие хозяева считают это недостатком.

В то же время, поскольку этот вид основания еще не прошел проверку временем, точного прогноза эксплуатационных качеств мы иметь пока не можем.

Технология монтажа УШП фундамента

Устройство шведской плит осуществляется в следующей последовательности:

Отрывка котлована не обязательна, как и в случае классической плиты, снимают только слой растительного грунта высотой 30-40 см.
Слой геотекстиля по всей площади котлована с нахлестом 150 мм. Этот слой защищает песчано-гравийную подушку.
Устройство песчаной подушки. Состав – песчано-цементная смесь послойно с уплотнением и проливкой водой. На этом этапе устанавливаются дрены по периметру будущего фундамента.
Прокладка систем электроснабжения и коммуникаций на глубину песчаного основания с временным креплением хомутами. Закладку всех труб необходимо выполнить очень точно. Засыпка щебнем мелкой фракции на высоту 10 см, выравнивание и уплотнение.
Слой техноэласта для гидроизоляции. Укладка плитного утеплителя, пенопласта или пенополистирола количеством листов по проекту.
Арматурный пространственный каркас вяжут аналогично классической плите, с ребрами жесткости по периметру. Все арматурные работы проводят за периметром фундамента, чтобы не повредить утеплитель, и устанавливают уже готовые каркасы.
Монтаж системы отопления. Монтаж опалубки, по ее внутренней стороне укладывают плиты утеплителя.
Заливка бетона. Опрессовка отопительных труб производится до бетонирования. Требования к бетону и технологии такие же, как при заливке плиты – непрерывность бетонирования, однородность бетонной смеси и ее тщательное уплотнение при помощи вибратора.

Технология устройства УШП не требует применения тяжелой строительной техники и значительных трудозатрат. И хотя эта технология достаточно новая и нет объективно проверенных временем мнений о ее плюсах и минусах, многие народные строители уже рискнули построить эту «чудо-плиту», и возможно, правильно сделали. Будущее покажет.

Кроме того, стоимость этого вида фундамента достаточно велика, но в будущем УШП позволит экономить на отоплении всего дома.

Зимний сад в квартире многоэтажного дома – сложное и зачастую провальное мероприятие, ведь успех изначально зависит от наличия площадей и хорошего естественного освещения. Если окна просторной лоджии выходят на южную и восточную сторону…

Зимний сад своими руками — сложное и затратное мероприятие, но и крайне увлекательное. Зимние сады при умелом планировании и учете всех условий становятся роскошными оазисами лета и тепла среди зимы…

Желтая кухня энергична, позитивна и активна. Желтые кухни нравятся людям, предпочитающим яркость в окружающем пространстве в сочетании с необычностью интерьера. Желтая кухня нестандартна благодаря одному только цвету…

Бежевая ванная классична и демократична, и многими владельцами квартир и домов считается скучноватой. По сравнению с роскошью черного облицовочного глянца, современных трехмерных панелей, акрилового стекла и керамики. ..

Дизайн кирпичной стены обычно не предполагает строгих правил, важнее творческий подход и следование фантазии. Кирпичная стенка в интерьере – один из самых популярных и разнообразных способов сделать свой дом уникальным

Покраска кирпича требует особого подхода и особой технологии подготовки, к тому же подходит для покраски кирпича не любое лакокрасочное средство. А вот зачем нужно красить кирпичные стены – этот вопрос имеет несколько ответов…

Потолок черного цвета – очень необычное решение для оформления квартиры или комнаты, прихожей, ванной, спальни. Белый потолок намного привычней, и не ассоциируется с вызовом и тинейджерской страстью к провокациям…

Черный потолок – с точки зрения одних людей эпатаж, вызывающая нескромность, а может быть и того хуже — маркер депрессивных жизненных позиций владельца. Но это лишь одна из точек зрения…

Утеплённая шведская плита. Плюсы и минусы

Утепленная шведская плита (УШП) – это цельный, утеплённый, плиточный фундамент небольшого заглубления. Основная особенность этой спецтехнологии в том, что весь фундамент дома базируется на слое теплоизолятора (под плитой). Под теплым строением грунт не промерзает и не «горбится». Таковой фундамент применим для всех грунтов, при хоть какой осадке залегания грунтовых вод. Разработка «шведской плиты» соединяет в одно целое внутри себя возможность укладки тепловых коммуникаций и устройство утепленной цельной фундаментной плиты. Полный подход разрешает получить в недлинные сроки тёплое основание с вмонтированными инженерными системами и ровненький пол, готовый для укладки любого покрытия: ламината, плитки. Цельная плита в качестве утеплённого шведского фундамента приобретает все большее распространение при строительстве особняков. Для монолитного, жесткого основания, установленного под площадью всего здания, не представляют угрозы движения грунта. Перемещения совместно с ним сразу не приводят к деформации фундамента и не вызывают концентрационного напряжения в конструкции . Потому плита носит заглавие «плавающая»
Плюсы УШП. Коммуникации в технологическом процессе закладываются в фундамент. Шведская утепленная плита содержит водный обогрев в цельном полу, позволяющий не устанавливать на нижнем этаже батареи отопления. Трубы прокладываются по всей площади, умеренно подогревая нижний этаж строения. По обыденным технологиям для пола с подогревом заливается стяжка, что в этом случае не нужно. На протяжении зимнего периода грунт под строением не промерзает, и потому пучинистость отсутствует. По сопоставлению с обыкновенными фундаментами, намного экономичней по затратам энергии является шведская утепленная плита. Отзывы о качестве УШП тут поступают исключительно положительные. Посмотреть цены на ушп можн на сайте s-plate.ru. Дополнительную защиту от холода при воздействии внешних факторов придаёт утеплённая, несъёмная опалубка. Вывод коммуникаций происходит из-под пола в нужных местах с точностью до см. Дренажные трубы, уложенные по периметру, обеспечивают отвод излишней воды от плит. УШП должна располагаться на сухом основании. Дренажные стоки отводятся либо в общую систему, либо в отдельные емкости.

Проблемы, связанные с УШП. Главные трудности появляются в большей степени экономического нрава. Высочайшая цена монтажа связана с тратами на приобретения материалов и высочайшими требованиями к квалификации производителей. УШП своими силами не возводится, так как допущенные при строительстве ошибки в предстоящем будет трудно поправить. Для маленьких конструкций, к примеру для бани, что-то схожее сделать можно. Огромные издержки при строительстве фундамента потом окупаются за счет следующих больших характеристик сбережения энергии. Потому УШП в итоге имеет наилучшее соотношение цены и свойства. Маленькая толщина плиты просит внедрения современных технологий и новейших материалов. Еще непонятно, сколько лет простоит теплоизолятор под фундаментом. Недостатком также является отсутствие подвального помещения под конструкцией. Но при предстоящем росте ее популярности наверное появятся другие варианты с более многофункциональными способностями. Так же остаётся под вопросом реальность ремонта инженерных сетей, так как они замурованы в фундамент. УШП выдерживает проверку временем, если при ее монтаже было гарантировано европейское качество.

Фундаментная шведская плита (УШП): технология, своими руками

Фундамент шведская плита – это монолитная плита мелкого заглубления, которая занимает всю площадь основания дома и утеплена по периметру. К ней напрямую подсоединяют систему теплого пола, которая считается самой эффективной в сфере обогрева частного строительства.

Схематическое изображение фундамента шведская плита в разрезе

Она эффективна на всех грунтах, при любом залегании грунтовых вод, может обустраиваться собственными руками.

Читайте также: как выполняется утепление фундамента пенополиуретаном?

Преимущества и недостатки шведской плиты

Как показывают отзывы, фундамент такого типа имеет свои положительные и отрицательные стороны. Среди преимуществ конструкции выделяют следующие:

быстрота обустройства плиты. На ее изготовление в среднем уходит до двух недель;
поверхность конструкции получается идеально ровной, поэтому может служить полом первого этажа, не нуждающимся в дополнительном выравнивании;
снижается уровень теплопотери дома, благодаря наличию утепления по всему периметру плиты;
находящийся в толще конструкции утеплитель «обрезает» мостики холода, что также улучшает показатели защиты помещения от холода;
в фундаменте можно прокладывать коммуникации, что улучшает эстетический вид постройки;
прогрев грунта под плитой устраняет проблемы, которые провоцирует возможность пучения грунта в зимнее время;
для работы с фундаментом не нужна никакая другая техника, кроме бетономешалки.

Устройство фундамента шведская плита

УШП фундамент также демонстрирует минусы, среди которых:

невозможность сооружения конструкции на чрезмерно пучинистых грунтах;
невозможность сэкономить на возведении дома, так как плита ушп достаточно затратная;
технология не рассчитана на многоэтажные здания из тяжелых материалов: кирпича и камня.

Несмотря на большую стоимость шведской плиты по сравнению с обычной монолитной конструкцией, устройство такого типа позволяет сэкономить на отоплении жилья. Сравнительный расчет показывает, что технология окупается за десять лет эксплуатации дома.

к оглавлению ↑

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
Выкладывается армирующая сетка.
Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

к оглавлению ↑

Устройство фундамента шведская плита (видео)

к оглавлению ↑

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку. Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением.

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой. Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию.

Читайте также: как и чем выполнить утепление фундамента снаружи?

к оглавлению ↑

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

к оглавлению ↑

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Влияние сверхвысокого давления на морфологические и физико-химические свойства крахмала лилий

Abstract

В этом исследовании крахмал, извлеченный из луковиц лилий, был модифицирован с использованием обработки сверхвысоким давлением (UHP) при шести различных уровнях давления (100, 200, 300, 400, 500 и 600 МПа). Было исследовано влияние обработки UHP на физико-химические и морфологические свойства лилейного крахмала. Морфологическое наблюдение показало, что обработка UHP приводит к расширению и агрегации частиц.По сравнению с нативным крахмалом и крахмалом из лилии, обработанным при 100–500 МПа, крахмал из лилии, обработанный при 600 МПа, демонстрировал почти полностью нарушенную морфологию и больший размер частиц, что указывает на почти полную желатинизацию крахмала. Относительная кристалличность крахмала, обработанного UHP, заметно снижается. Температуры желатинизации с помощью дифференциальной сканирующей калориметрии снижались с увеличением давления. Результаты экспресс-анализатора вязкости показали, что крахмал лилии, обработанный UHP при 600 МПа, показал низкие значения пиковой вязкости, минимальной вязкости, разрушения, конечной вязкости и снижения.Эти результаты показали, что UHP был эффективным методом физической модификации крахмала лилии, обработка UHP (600 МПа, 30 мин) вызывала почти полную желатинизацию крахмала лилии, а крахмал лилии, модифицированный с использованием UHP, может расширить применение лилии в пищевой промышленности.

Ключевые слова: желатинизация, лилия, физическая модификация, крахмал, сверхвысокое давление. (100, 200, 300, 400, 500 и 600 МПа).Результаты показали, что UHP был эффективным методом физической модификации крахмала для лилий, обработка UHP (600 МПа, 30 мин) вызывала полную клейстеризацию крахмала для лилий, а крахмал для лилий, модифицированный с использованием UHP, может расширить применение лилий в пищевой промышленности.

1. ВВЕДЕНИЕ

Лилия относится к роду Lilium семейства Liliaceae и широко распространена в холодно-умеренной зоне северного полушария; Китай является одним из основных районов распространения лилий, где насчитывается около 55 видов (Jin et al. , ²⁰¹² ; Ю, Чжан, Шао и др., ²⁰¹⁵). Луковица лилии богата многими питательными и биологически активными веществами, включая белок, крахмал, пищевые волокна, полифенолы, сапонины и витамины. В качестве средства традиционной медицины и пищевых продуктов двойного назначения лилия также перерабатывается в кашу из лилии, вермишель из лилии, лапшу из лилии, коктейль из лилии и другие продукты, а также в некоторые антиоксидантные продукты (Yu et al., ²⁰¹⁵).

Крахмал является основным компонентом луковиц лилий, на его долю приходится 53–69 % сухого веса (Li et al., ²⁰¹⁹ ). Крахмал лилии и другой натуральный крахмал можно использовать в качестве загустителя, желирующего агента, коллоидного стабилизатора и наполнителя (Song et al., ²⁰¹⁷). Однако недостатки природного крахмала, такие как быстрое старение, клейстеризация, низкая растворимость в холодной воде, плохая термостойкость, низкая сила сдвига, низкая механическая стойкость и структурные изменения, ограничивают его применение в пищевой промышленности. Поэтому для изменения структуры гранул крахмала и придания им характерных свойств использовались различные физические, химические и биологические методы (Li et al., ²⁰¹⁴ ; Пицик и др., ²⁰¹⁸). В предыдущем исследовании наша лаборатория модифицировала крахмал из лилии с помощью обработки теплом, влагой и кислотой и обнаружила, что модифицированные крахмалы из лилии обладают улучшенными физико-химическими свойствами и могут использоваться в промышленно стойком крахмале и пищевых ингредиентах (Li et al., ²⁰²⁰). . Деполимеризация крахмала легко происходила при кислотной обработке и была неблагоприятной для окружающей среды. Следовательно, необходимо разработать экологически безопасный метод модификации крахмала лилий.

Обработка сверхвысоким давлением (UHP) является типичным методом физической нетермической модификации. Он считается экологически безопасным методом физической модификации и может использоваться для модификации крахмала. В предыдущих отчетах изучалось влияние UHP на различные виды крахмала. Ли и соавт. ( ²⁰¹⁵ ) обнаружили, что обработка UHP может способствовать проникновению молекул воды в гранулы крахмала красных бобов адзуки, разрушению кристаллической структуры и снижению термической стабильности; Го, Цзэн, Лу и др.(²⁰¹⁵) обнаружили, что крахмал семян лотоса, обработанный UHP, проявлял более низкую тенденцию к ретроградации по сравнению с нативным крахмалом; Ларреа-Вахтендорф и соавт. ( ²⁰¹⁹ ) получили высоковязкие и высокоструктурированные гидрогели картофельного крахмала с помощью UHP-обработки. Альварес и соавт. ( ²⁰¹⁴ ) обнаружили, что суспензия из нутовой муки будет обладать лучшими характеристиками текучести после модификации с помощью UHP-обработки. Лю и соавт. (²⁰¹⁸) обнаружили, что усвояемость in vitro горохового крахмала, обработанного UHP, была значительно ниже, чем у нативного крахмала.Эти исследования показали, что обработка UHP может изменить структуру и физико-химические свойства крахмала и наделить крахмал новыми функциональными свойствами. Различные типы кристаллитов крахмала показывают разные результаты после обработки UHP. Крахмал типа А наиболее чувствителен к давлению, за ним следуют крахмалы типов С и В (Kim et al., ²⁰¹⁸). Сорго (тип А) полностью желатинизируется при 480–600 МПа (Liu et al., ²⁰¹⁶). Крахмал бобов мунг (C-тип) полностью желатинизируется при 600 МПа (Li et al., ²⁰¹¹ ). Картофельный крахмал (тип B) клейстеризуется при 800 МПа (Błaszczak et al., ²⁰⁰⁵). Степень гелеобразования крахмала увеличивалась с увеличением содержания воды и температуры. Хотя давление достаточно высокое, оно также может вызвать полное гелеобразование крахмала при комнатной температуре (Li et al., ²⁰¹⁵ ).

Однако, насколько нам известно, нет отчета о физико-химических и морфологических свойствах лилейного крахмала, обработанного UHP.В этом исследовании крахмал лилий обрабатывали на шести уровнях UHP. Были исследованы морфология поверхности, размер частиц, рентгенограммы, термические свойства, инфракрасный спектр с преобразованием Фурье (FTIR) и пастообразующие свойства нативной лилии и крахмала, обработанного UHP. Экспериментальные результаты могут служить ориентиром для применения лилейного крахмала.

2. МАТЕРИАЛЫ И МЕТОДЫ

2.1. Материалы

Свежие луковицы ( Lilium brownii var. viridulum Baker), использованные в данной работе, были выращены в уезде Лунхуэй, провинция Хунань, Китай.После сбора луковицы сразу же доставлялись в лабораторию. Отбирали луковицы с физическими повреждениями и вредителями. Неповрежденные луковицы лилий очищали от кожуры и промывали водопроводной водой, а затем промытые чешуи лилий помещали в пробойник для гомогенизации на 2 минуты (v _{чешуек лилий} : v _{дистиллированная вода} = 1:2).

2.2. Выделение крахмала из лилий

Крахмал из луковиц лилий экстрагировали в соответствии с Zhang, Saleh, et al. ( ²⁰²⁰ ) с некоторыми изменениями.Хорошо гомогенизированную суспензию лилии фильтровали через нейлоновую ткань 100 меш, а остаток многократно промывали дистиллированной водой до тех пор, пока не прекратится выделение крахмального фильтрата. Собранный фильтрат центрифугировали при 25°C при 5000×g в течение 10 мин. Осажденные гранулы крахмала затем промывали 0,05 моль/л NaOH и перемешивали каждые 30 мин. Раствор NaOH заменяли каждые 3 часа до тех пор, пока надосадочная жидкость очищающего раствора не становилась бесцветной, и очистка не прекращалась. Образцы крахмала лиофилизировали, просеивали через 100 меш и хранили в эксикаторе для дальнейшего использования.

2.3. UHP-обработка

Крахмал лилии был подвергнут UHP-обработке (пресс высокого давления типа SHPP-8,8 л, Shanxi Sanshuihe Technology Co., Ltd.). Извлеченный крахмал готовили в виде 15%-ной (мас./мас.) суспензии крахмал–вода и делили на семь равных частей. Суспензию упаковывали в полиэтиленовые пакеты, тщательно встряхивали для удаления пузырьков вакуумного пакета и запаивали вакуумным упаковщиком. Запечатанные образцы переносили в барокамеру и подвергали воздействию различных уровней давления (100, 200, 300, 400, 500 и 600 МПа) при комнатной температуре в течение 30 мин. После обработки UHP образцы подвергали вакуумной фильтрации, а супернатант удаляли после центрифугирования с 5000 × г при 25°C в течение 10 мин. Образцы лиофилизировали, и каждый высушенный образец крахмала измельчали пестиком и ступкой, а затем хранили в эксикаторе при комнатной температуре для дальнейшего анализа.

2.4. Сканирующая электронная микроскопия

Сканирующая электронная микроскопия (СЭМ) образцов крахмала лилий была получена на сканирующем электронном микроскопе (EVO LS10, Carl Zeiss) по методу Ovando-Martínez et al.( ²⁰¹¹ ). Приблизительно 1 мг образцов нативного крахмала или крахмала, обработанного UHP, посыпали на двустороннюю клейкую ленту, установили на алюминиевый стержень и покрыли золотом на 30 с (25 мА, 2 × 10 ^-4 МПа). Сканирующие электронные микрофотографии были сделаны при 500-кратном увеличении.

2.5. Микроскопия в поляризованном свете (PLM)

Микроскопические изображения в поляризованном и нормальном свете регистрировали на микроскопе в поляризованном свете (LEICA DM4500P; Leica Microsystems) с использованием метода Guo, Zeng, Zhang, et al. ( ²⁰¹⁵ ). Образец крахмала 1 мг диспергировали на предметных стеклах с глицерином и водой (1:1, объем/объем). Прибор PLM использовался для наблюдения при 200-кратном увеличении в условиях нормального и поляризованного света.

2.6. Определение размера частиц

Параметры размера частиц крахмала измеряли с помощью лазерного дифракционного анализатора размера частиц (лазерный анализатор размера частиц LS-POP, Omec Technology Co., Ltd.), как описано Li et al. ( ²⁰¹⁹ ). Подробно 1.5 г крахмала лилии равномерно диспергировали с 20 мл дистиллированной воды, а затем суспензию выливали во вращающийся контейнер дифракционного анализатора размера частиц с коэффициентом затемнения от 8% до 15%. Показатели преломления (dn/dc) крахмала и воды были установлены равными 1,60 и 1,33 соответственно. Объемный размер частиц ( D _(4,3) ), поверхностный размер частиц ( D _(3,2) ), Д ₁₀ , Д _50, и D ₉₀ были записаны. Д _{(4, 3)} представляет диаметр частиц объема, D _{(3, 2)} представляет диаметр частиц поверхности, а D ₁₀ , Д ₅₀ и Д ₉₀ представляют соответствующие размеры частиц, которые меньше 10%, 50% и 90% частиц образца соответственно.

2.7. Рентгеноструктурный анализ

Рентгеновские дифрактограммы образцов крахмала лилий были получены с использованием рентгеновского дифрактометра (XRD-6000, Shimadzu) в соответствии с методом Ahmed et al.( ²⁰¹⁸ ) с некоторыми изменениями. Измерение проводилось при Cu-Kα ( λ = 1,5418 нм), рентгеновская трубка 40 кВ, напряжение 40 мА, угол сканирования дифракции от 5° до 45° (2 θ ), шаг размер 0,015°, скорость сканирования 8°/мин. Относительную кристалличность крахмала лилии рассчитывали с использованием программного обеспечения MDI Jade.

2.8. ИК-Фурье-спектроскопия

Спектры ИК-Фурье образцов крахмала записывали на ИК-Фурье-спектрофотометре (модель IRAffinity-1, Shimadzu) при комнатной температуре, как описано Rafiq et al. ( ²⁰¹⁶ ). Крахмал смешивали с высушенным порошком KBr в соотношении 1:100 (м/м) и перед измерением прессовали в прозрачные таблетки под инфракрасным светом. В качестве фона сканировали KBr и регистрировали спектры в диапазоне 400–4000 см ^-1 .

2.9. Определение тепловых свойств

Термические свойства образцов крахмала лилии измеряли с помощью дифференциального сканирующего калориметра (Q2000-DSC, TA Instruments) в соответствии с методом Li et al.( ²⁰²⁰ ). Каждый образец крахмала массой 5,0 мг точно взвешивали в поддоне дифференциальной сканирующей калориметрии (ДСК) и добавляли 10 мкл дистиллированной воды. Перед экспериментом образцы уравновешивали при комнатной температуре в течение 24 часов с пустой алюминиевой чашей в качестве эталона. Температура сканирования составляла от 30°С до 110°С, скорость нагрева составляла 10°С/мин. Тепловые параметры, включая начальную температуру ( T _o ), пиковая температура ( T _p ) и температура вывода ( T _c ), диапазон температур клейстеризации (Δ T _r ) и энтальпии желатинизации (Δ H ).

2.10. Свойства склеивания

Испытание проводили, как описано Zhang, Ma, et al. ( ²⁰²⁰ ) с некоторыми изменениями. Свойства пасты анализировали с помощью экспресс-анализатора вязкости (RVA Super-4, Newport Scientific). Каждый образец (3,0 г в сухом состоянии) взвешивали в канистре RVA и добавляли 25 мл дистиллированной воды. Затем суспензию гомогенизировали с помощью пластиковой лопатки, чтобы избежать образования комков перед циклом RVA. Крахмальную суспензию нагревали от 50°С до 95°С со скоростью 12°С/мин и выдерживали при 95°С в течение 2.5 мин, затем охлаждали до 50°С с той же скоростью при скорости вращения лопасти 160 об/мин. Определяли пастообразующие свойства, включая пиковую вязкость (PV), минимальную вязкость (TV), разрушение (BD), конечную вязкость (FV), спад (SB), пиковое время (PT) и температуру пастирования (PT).

2.11. Статистический анализ

Все тесты проводились в трех экземплярах. Данные были выражены как среднее значение ± стандартное отклонение. Статистический анализ проводился с использованием SPSS20.0 для Windows, а данные анализировались с помощью дисперсионного анализа с тестами Дункана с несколькими диапазонами ( p < .05). ORIGIN 7.5 также использовался для статистического анализа.

3. РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

3.1. Морфологические свойства

Микроскопические изображения нативного и обработанного UHP крахмала лилии с помощью СЭМ показаны на рисунке (увеличение 500). Крахмалы нативных лилий показали круглые, овальные и другие гранулы неправильной формы с гладкой поверхностью; этот результат аналогичен предыдущему результату, полученному Ли и соавт. ( ²⁰²⁰ ). После обработки UHP с давлением в диапазоне от 100 МПа до 400 МПа внешний вид гранул крахмала существенно не изменился, что означает, что структура крахмала не может быть нарушена при этих давлениях (рис. b–e).Когда давление обработки было дополнительно увеличено до 500 МПа, поверхность гранул крахмала начала сокращаться, а гранулы крахмала представляли собой фрагменты и тенденцию к расширению (рис. f). Эти наблюдения показали, что структура гранул крахмала лилии начала теряться, когда давление обработки было увеличено до 500 МПа. Структура гранул крахмала была почти полностью нарушена, и при 600 МПа наблюдался гелеобразный вид (рис. g). Крахмал лилии был почти полностью желатинизирован при 600 МПа.Это наблюдение можно отнести к желатинизации крахмалов лилий при 600 МПа; в предыдущих отчетах было доказано, что обработка сверхвысоким давлением при достаточно высоком давлении может вызывать желатинизацию крахмала киноа (Ahmed et al., ²⁰¹⁸), крахмала нута (Alvarez et al., ²⁰¹⁴) и крахмала восковидной пшеницы (Hu et al. ., ²⁰¹⁷ ).

СЭМ-изображения гранул нативного и обработанного сверхвысоким давлением крахмала при увеличении ×500

3.2. Световая микроскопия

Феномен двойного лучепреломления гранул нативного и UHP-обработанного крахмала наблюдался в поляризованном и обычном свете.Результаты показаны на рисунке . Размер и форма крахмала, наблюдаемые при естественном освещении, были в основном такими же, как и наблюдаемые в СЭМ, весь нативный крахмал лилий имел типичную картину двойного лучепреломления, а мальтийский крест был очевиден при PLM. Пупочные точки и морфологию зерен нативных крахмальных зерен можно отчетливо наблюдать при обычном освещении. Аналогичное явление наблюдалось в гранулах крахмала озимой пшеницы (Li et al., ²⁰¹³). Не существовало существенной разницы в характере двойного лучепреломления крахмала между гранулами нативного крахмала и гранулами, обработанными UHP, при уровне давления 100–400 МПа.Результаты показали, что несколько частиц потеряли точки пуповины и двойное лучепреломление среди указанных выше уровней давления (рис. B–E и b–e). Однако после обработки при 500 МПа крупные гранулы лилейного крахмала потеряли двойное лучепреломление, и перекрест поляризации стал нечетким по сравнению с гранулами нативного крахмала (рис. F и f). При 600 МПа почти все гранулы крахмала потеряли мальтийский крест, наблюдаемый с помощью микроскопии в поляризованном свете. Почти все гранулы были разрушены (рис. G и g), и их пуповинные точки нельзя было наблюдать при естественном освещении, что указывает на то, что крахмал был почти полностью желатинизирован под этим давлением. Гранулы крахмала подвергались нетермической желатинизации и теряли свой «мальтийский крест» при критическом уровне давления, который варьировался в зависимости от ботанического источника крахмала. Критическое давление рисового крахмала (Li et al., ²⁰¹²) и крахмала маниоки (Liu et al., ²⁰¹²) составляло 600 МПа, ячменного крахмала — 550 МПа (Stolt et al., ²⁰⁰⁰). , а для клейкого кукурузного крахмала (Liu et al., ²⁰¹² ) составляло 450 МПа. Механизм UHP, влияющий на пересечение поляризации крахмала, неясен.Тем не менее, некоторые исследователи предположили, что двойная спираль амилопектина разрушается при повышении давления, что вызывает потерю перекрестной поляризации (Błaszczak et al., ²⁰⁰⁵). Судя по экспериментальным результатам, двойное лучепреломление крахмала лилии почти полностью исчезло при обработке давлением 600 МПа. Результаты SEM также показали, что кристаллическая структура частиц была серьезно повреждена. Это условие указывало на то, что 600 МПа было критическим давлением для полного гелеобразования лилейного крахмала.

Морфологические характеристики гранул нативного и обработанного сверхвысоким давлением крахмала в обычном свете × 200 (NLM) и поляризованном свете × 200 (PLM)

3.3. 3 Распределение частиц по размерам (PSD)

PSD нативного и UHP-обработанного крахмала показано на рисунке . Размер зерна лилейного крахмала показал два пика распределения, когда крахмал обрабатывали при 0–500 МПа, и максимальные пики распределения составляли приблизительно 3,55 и 31,16 мкм. Однако, когда давление достигло 600 МПа, PSD крахмала уменьшилась с двух пиков до одного пика, диапазон PSD сузился, а максимальный пик распределения составил приблизительно 516.82 мкм. Этот результат согласуется с результатом плотно связанных гранул крахмала при 600 МПа, наблюдаемых с помощью СЭМ. Вэй и соавт. ( ²⁰¹⁶ ) предположил, что UHP разрушает гранулы крахмала и приводит к тому, что их распределение по размерам находится в определенном диапазоне. Параметр PSD нативного и UHP-обработанного крахмала представлен в таблице. Д _{(4, 3)}, Д _{(3, 2)}, Д ₁₀ , Д _50, и D ₉₀ для обработки высоким давлением 0–500 МПа было 31.24–32,25 мкм, 16,72–17,68 мкм, 15,58–15,95 мкм, 29,57–30,36 мкм и 50,59–52,96 мкм соответственно. Такие параметры для обработки под давлением 600 МПа составляли 80,40, 429,45, 789,24, 137,79 и 439,98 мкм соответственно. Не было очевидной разницы в размере гранул крахмала, обработанных 0–500 МПа, но размер гранул крахмала, обработанных 600 МПа, значительно увеличился; этот результат согласуется с результатами наблюдений SEM и PNM. Гелеобразование гранул крахмала приводило к расширению и агрегации гранул крахмала, что приводило к увеличению размера частиц крахмала.Аналогичное явление наблюдалось для крахмала киноа (Zhu & Li, ²⁰¹⁹), горохового крахмала (Liu et al., ²⁰¹⁸) и крахмала татарной гречихи (Liu, Guo, et al., ²⁰¹⁶). Результаты показали, что влияние UHP на морфологию гранул крахмала было связано с давлением, при этом 600 МПа приводило к переходу структуры нативного крахмала лилии в желатинизированную крахмальную пасту. Таблица 1 Д ₁₀ (мкм) Д ₅₀ (мкм) Д ₉₀ (мкм) Д _(3,2) (мкм) Д _(4,3) (мкм) Родной 15.87 ± 0.06 ^a 30.36 ± 0.14 ^c 52.96 ± 0.40 ^a 17.20 ± 0.08 ^ab 32.25 ± 0.17 ^b 100 MPa 15. 94 ± 0.09 ^a 29.57 ± 0.25 ^a 50.59 ± 0.71 ^a 17.57 ± 0.14 ^b 31.24 ± 0.39 ^a 200 MPa 15.95 ± 0.07 ^a 29.70 ± 0.21 ^ab ^{2 ^ab ²}

51.27 ± 0.52 ^A ^{17.68 ± 0.10 ^B ^ab ^ab 300 МПа 15.78 ± 0,08 ^A
30,02 ± 0.22 ^BC ^{3 52.30 ± 0.67 ^A}12} 9003

17.

35 ± 0.12 ^ab ^ab ^{2 ^{400 MPA 15.77 ± 0,06 ^A 29.69 ± 0.13 ^AB 51.07 ± 0.33 ^A ^{2 16.72 ± 0,08 ^A
31.41 ± 0.18 ^A}7 500 МПа 500 МПа ^{3 15,58 ± 0,07 ^A ^ABC} ^ABC
51,64 ± 0,41 17.08 ± 0,09 ^AB ^AB} ^{9002 ²7 600 МПа 80. 40 ± 0,91 ^B ^B
429,45 ± 0.21 ^D
789.24 ± 2,95 ^B 137.79 ± 0,83 ^в 439,98 ± 0,74 ^в 3.4. Рентгеновская дифракция
В соответствии с картиной дифракции рентгеновских лучей крахмал можно разделить на три категории: А-тип (в основном существует в кукурузном крахмале, с сильным пиком дифракции при значениях 2 θ 15°, 17°, 18° и 23°), В-тип (в основном существует в клубнях растений, богатых углеводами, с очень сильным пиком дифракции при 17° и слабыми пиками дифракции при 20°, 22° и 24°) и С-типа (в основном существует в бобовых растениях; это смесь крахмалов А- и В-типа) (Liu, Guo, et al., ²⁰¹⁶ ; Зобель, ¹⁹⁸⁸). Нативный крахмал имел дифракционные пики при 14,92°, 17,02°, 19,46°, 22,24° и 23,58° (рисунок ). Дифракционный пик при 17,02° был очень сильным; следовательно, лилейный крахмал является типичным крахмалом B-типа. После обработки сверхвысоким давлением от 100 до 600 МПа изменений на рентгенограммах не наблюдалось, исчезновение характерного дифракционного пика не наблюдалось, изменение свойств кристалла в основном проявлялось в изменении силы дифракционного пика, а тип кристалла по-прежнему был B-типом.Относительная кристалличность нативного крахмала лилии составила 32,82%. Относительная кристалличность крахмала составляла 30,43%, 29,28%, 23,11%, 16,67%, 13,59% и 8,08% после обработки сверхвысоким давлением от 100 до 600 МПа, что указывает на то, что обработка сверхвысоким давлением может снизить кристалличность крахмала. Это условие также предполагало, что кристаллическая структура крахмала уязвима для разрушения при высоких уровнях давления. В предыдущем исследовании картофельный крахмал также сохранял дифракционную картину В-типа после обработки UHP (Błaszczak et al., ²⁰⁰⁵ ; McPherson & Jane, ¹⁹⁹⁹ ) Сорго (тип A) и крахмал бобов мунг (тип C) полностью желатинизировались при 600 МПа, и рентген показал, что гранулы крахмала постепенно проявляли дифракционную картину кристалла типа B ( Лю и др. , ²⁰¹⁶; Ли и др., ²⁰¹¹). Крахмал B-типа был нечувствителен к UHP по сравнению с крахмалом A- и C-типа, потому что он имел более открытую структуру, содержащую ядро гидратированной спирали (Liu et al., ²⁰¹⁰).
Спектры дифракции рентгеновских лучей нативного и обработанного сверхвысоким давлением лилейного крахмала
3.5. Термические свойства
На рисунке показана диаграмма ДСК нативного и различных гранул крахмала лилии, обработанных сверхвысокой молекулярной массой. С повышением давления эндотермический пик постепенно смещался в сторону повышенной температуры и становился слабым. Аналогичное явление наблюдалось для крахмала семян лотоса (Guo, Zeng, Lu, et al., ²⁰¹⁵). Для крахмала лилии, обработанного при 600 МПа, не существовало тепловых параметров, и эндотермический пик кривой 600 МПа действительно был не таким гладким, с появлением крошечных пиков.Предполагается, что обработка UHP при 600 МПа привела к почти полной желатинизации. Кристаллическая структура и молекулярный порядок гранул лилейного крахмала перепутались. Термические характеристики гранул нативного и лилейного крахмала, обработанных с использованием различных уровней UHP, приведены в таблице. ∆ Т _r и ∆H для обработки высоким давлением 0–500 МПа составляли 7,05–7,69 °C и 11,62–12,16 Дж/г соответственно. Параметры для обработки давлением 600 МПа не были обнаружены. Обработка сверхвысоким давлением при 500 МПа вызывала снижение начальной температуры и энтальпии желатинизации по сравнению с обработкой при 400 и 600 МПа.Этот результат свидетельствует о том, что образцы, обработанные при 500 МПа, имели лучшую кристаллическую структуру, чем образцы, обработанные при 400 и 600 МПа. Кристаллическая структура крахмала могла пройти стадию отжига во время обработки UHP. Следовательно, кристаллическая область еще более укрепилась, а аморфная область была разрушена. Два типа фазовых переходов, а именно диссоциация спираль-спираль и переход спираль-клубок, происходили в гранулах крахмала при различных условиях обработки (Liu, et al. , ²⁰⁰⁹ ; Liu, Yu, et al., ²⁰⁰⁹ ; Цзэн и др., ²⁰¹⁸). Относительно низкое давление не могло разрушить двойные спирали до спирального состояния, спирали можно было только разделить бок о бок, а спирали можно было диссоциировать в единую спираль только при достижении определенного давления. Обработка крахмала давлением ниже 500 МПа нарушила кристаллическую структуру крахмала лилии, а 600 МПа было критическим давлением для разрушения кристаллической структуры. Давление является важным фактором клейстеризации крахмала.Таблица 2 Т ₀ (°С) Т _р (°С) Т _с (°C) ∆ T _r (°C) ∆ H (Дж/г) Родной 62. 11 ± 0,06 ^A ^{3 64.57 ± 0,01 ^B ^B ^{69.36 ± 0,01 ^A ^BC ^BC ^BC ^A ± 0,06 ^A 100 МПа 61.10 ± 0,07 ^B 63.84 ± 0,06 ^A 9003 ± 0,02 ^{68,80 ± 0,02 ^B ^D ^D ^D ^abc ^ABC ^{200 МПа 61,64 ± 0,09 ^C ^{3 64.57 ± 0,09 ^б 69,33 ± 0,01 ^с 7,69 ± 0,01 ^г 11,92 ± 0,16 ^BCD 300 МПа 61,90 ± 0,09 64,64 ± 0,23 ^B 69. 01 ± 0,01 ^D}}}}}
70020} ^{2 ^C ^C ^ab 9003 ^{400 MPA ^{3 62.37 ± 0,06 ^D
64.96 ± 0,05 ^C 69.42 ± 0.01 ^E ^{7.05 ± 0,01 ^B ^B ^D ^d ^{9002 500 МПа 500 МПа 63,29 ± 0,13 ^E ^E ^D ^D
69.62 ± 0,01 ^F 6.33 ± 0,01 ^A ^{11.98 ± 0,06 ^CD}7 600 MPA ND ND ND ND ND 3.
6. ИК-Фурье-спектроскопия Инфракрасная спектроскопия с преобразованием Фурье нативного и обработанного UHP крахмала представлена на рисунке .Никаких новых пиков в спектрах FTIR после обработки UHP по сравнению с нативным крахмалом обнаружено не было. Интенсивность пиков различалась для разных полос, что указывало на то, что не было произведено никаких новых веществ, но были изменены некоторые молекулярные структуры. Острый пик примерно на 993 см ^-1, наблюдаемый в образцах крахмала лилии, соответствует кристалличности крахмалов (Remya et al., ²⁰¹⁸ ). Однако пик ослабевал, когда давление достигало 600 МПа, что позволяет предположить, что обработка при 600 МПа значительно снижает кристалличность крахмала лилии.Полоса примерно на 1200–1355 см ^-1 была вызвана изгибающей или растягивающей вибрацией C-H углеводов (Zheng & Li, ²⁰¹⁸ ). Уменьшение полос в области 1200–1355 см ^–1 указывает на разрыв связей C–H после обработки 600 МПа. Резкая полоса при 1649 см ^–1 соответствует молекулам, поглощенным в аморфной области, и валентному колебанию полосы амида C = O; пик на высоте 2100 см ^-1 обусловлен содержанием свободной влаги (Dankar et al., ²⁰¹⁸ ). Интенсивность пика при 2100 см ^-1 увеличилась при обработке сверхвысоким давлением при 0–500 МПа, что указывает на увеличение количества свободной воды в вышеуказанных крахмалах. Пик был относительно пологим при 600 МПа, что указывает на значительное снижение содержания свободной воды в крахмале. Пик при 2368 см ^-1 был обусловлен растяжением C – H, связанным с кольцевыми атомами водорода метана (Rafiq et al., ²⁰¹⁶ ). В природном крахмале присутствуют значительные гидроксильные группы, которые индуцируют межмолекулярные и внутримолекулярные водородные связи в основной цепи крахмала.Структура двойной спирали удерживалась вместе водородными связями. Однако в процессе гелеобразования проникновение воды нарушило эту структуру, что привело к флуктуациям инфракрасного спектра в соответствующей области. Связь при 2927 см ^-1 была связана с колебанием растяжения и изгиба C-H метильных и метиленовых групп полисахаридов (Wang, Xie, et al., ²⁰²⁰; Weerapoprasit & Prachayawarakorn, ²⁰¹⁹). Интенсивность пика ослабла после обработки 600 МПа, что означает, что содержание полисахаридов уменьшилось после обработки UHP.Полосы поглощения в области 3000–3700 см ^–1 были связаны с поглощением водородно-связанных групп O–H в крахмале (Kizil et al., ²⁰⁰² ; Wang et al., ²⁰²⁰ ). Расширение этого диапазона после обработки UHP указывает на то, что связь молекулы крахмала была разорвана водородной связью, обнажая значительное количество O–H.
Инфракрасные спектры с преобразованием Фурье нативного и обработанного сверхвысоким давлением лилейного крахмала
3.7. Свойства склеивания
Различия в свойствах склеивания исходных образцов и образцов, обработанных UHP, показаны в таблице и на рисунке .Из таблицы видно, что PV, TV, FV и SB крахмала, обработанного с использованием сверхвысокого давления 100–500 МПа, показали тенденцию к росту, тогда как BD и SB показали противоположные результаты. Крахмал лилии, обработанный при 600 МПа, демонстрировал самые низкие значения PV, TV, BD, FV и SB, значение PT было самым высоким, а GT не обнаруживался. Предыдущие исследования показали, что изменение каждого параметра вызвано изменением структуры зерна при преобразовании кристаллической структуры крахмала (Hu et al., ²⁰¹¹; Li et al., ²⁰¹¹).PV был связан с расширением и гидратацией частиц крахмала на ранней стадии. Значение SB крахмала лилии под давлением 100–500 МПа было значительно выше, чем у исходного крахмала, что указывает на более высокую ретроградную тенденцию. Экспериментальные результаты показали, что высокое давление ниже 600 МПа может способствовать расширению и желатинизации крахмала, тогда как крахмал практически полностью желатинизируется при 600 МПа. Уменьшение набухания крахмала может привести к уменьшению BD, а стабильность крахмальной пасты может быть повышена, что приведет к увеличению температуры расширения крахмала.Ху и др. ( ²⁰¹¹ ) показали, что вода проникает в крахмал, вызывает разрыв внутренних водородных связей, что приводит к нестабильности в кристаллических и аморфных областях, и желатинизирует крахмал при его обработке под высоким давлением. Тенденция изменения пастообразующих свойств крахмала из ядер желудей, обработанного с использованием UHP, согласуется с этим экспериментом (Li et al., ²⁰¹⁸).
Пастообразные свойства нативного крахмала и лилейного крахмала, обработанного сверхвысоким давлением
Таблица 3 Телевизор (CP)
BD (CP) FV (CP) FV (CP) SB (CP) PT (мин) PT (° C) GT (° C) GT (° C) Nature 1,409 ± 84 ^B ^{3 801 ± 37 ^CB ^CB 607 ± 50 ^{г. до н.э.}
1,246 ± 55 ^AC ^{C AC} 445 ± 23 ^C 3.71 ± 0.02 ^C ^C1 66.10 ± 0.69 ^B ^{9002 ^{^{4 100 MPA 1 694 ± 74 ^A ^A ^{A 9002 ± 26 ^A 9002 ± 26 ^A 711 ± 43 ^AB
3,423 ± 10 ^C 718 ± 21 ^A ^A ^B ^B ^{68.25 ± 0,76 ^A 200 МПа 1,315 ± 45 ^B
860 ± 21 ^B 455 ± 66 ^в 1,316 ± 16 ^{до н. э.} 456 ± 20 ^в 3.93 ± 0.00 ^{до н.э.} ^{1 68.50 ± 0,02 ^A ± 0,02 ± 0,02}7 300 MPA 1 454 ± 97 ^B
824 ± 48 ^CB ^CB 629 ± 39 ^ABC ^{3 1,398 ± 25 ^B 573 ± 18 ^B ^BC ^BC ^BC ^{1 68,75 ± 0,94 ^A 400 MPA 1,251 ± 16 ^B ^{2 784 ± 6 ^C 503 ± 15 ^{до н.э.} 1,019 ± 39 ^г 271 ± 33 ^г 3. 80 ± 0,05 ^{до н.э.}2 ^{1 67.30 ± 0,41 ^Ba ^{9002 ^{^{4 500 MPA 1,811 ± 105 ^A ^A}}}}}}}
9003 ± 12 ^A ^{3 827 ± 117 ^A3 1,659 ± 53 675 ± 40 ^A ^A ^BC ^BC ^{63,95 ± 0,47 ^C ^{4 900 MPA 600 MPA ^{3 221 ± 28 ^C}}
199 ± 36 ^D 22 ± 8 ^d 303 ± 24 ^e 104 ± 12 ^e 6.95 ± 0,03 ^a ND Сбор данных | Центр когнитивной и нейробиологической визуализации
Резюме
Продукт GE Hyperband BOLD и диффузионные последовательности являются результатом тесного сотрудничества между учеными и инженерами GE и персоналом CNI. Реализация CNI SMS, которую мы назвали исследовательской последовательностью «MUX», послужила источником и эталоном для продукта GE Hyperband. В течение последних нескольких месяцев Адам и Хуа работали с нашими партнерами из GE над устранением ограничения первоначальной реализации Hyperband.Мы рады сообщить, что две последовательности теперь имеют одинаковое SNR (отношение сигнал/шум). Ниже мы описываем испытания, которые нас убедили, и преимущества. Благодаря этому усовершенствованию мы планируем перевести пользователей CNI на последовательность Hyperband, что даст множество преимуществ. В частности, мы просим всех пользователей системы UHP перенести любые протоколы, использующие исследовательскую последовательность MUX, на последовательность продуктов Hyperband. Мы не планируем поддерживать исследовательскую последовательность MUX в будущих версиях платформы GE.Вместо этого мы будем координировать с GE усовершенствования их продукта Hyperband.
Преимущества
Основным преимуществом для исследователей, переходящих на последовательности продуктов Hyperband, является то, что выпуски продуктов GE полностью интегрированы с другими улучшениями системы. CNI не может достичь того же уровня интеграции, когда мы переносим исследовательские последовательности MUX. Например, последовательности продуктов GE Hyperband полностью интегрированы с механизмом реконструкции. По этой причине изображения без псевдонимов отображаются в мини-средстве просмотра и сохраняются в базе данных изображений, что позволяет операторам немедленно обнаруживать проблемы с качеством изображения.Во-вторых, ресурсы CNI для тестирования и переноса исследовательских последовательностей при каждом обновлении системы GE ограничены. Последовательности продуктов GE проходят тщательное внутреннее приемочное тестирование с каждым новым выпуском. В-третьих, при переходе на продукт пользователи также получат выгоду от всех других системных разработок для базового продукта EPI (коррекция вихревых токов более высокого порядка, исправления ошибок и т. д.). В-четвертых, последовательность продуктов включает бесшовную интеграцию с пользовательским интерфейсом, поэтому пользователи просто прописывают срезы всего объема, как обычно. В-пятых, продукт обеспечивает реконструкцию почти в реальном времени, а не более медленную реконструкцию, используемую в исследовательской последовательности MUX.
Качество изображения
До сих пор мы не рекомендовали использовать Hyperband, поскольку тестирование показало, что SNR продукта GE на 30% ниже, чем производительность MUX. Причины такого падения SNR были определены персоналом CNI, и эти исправления теперь включены в будущие выпуски продуктов GE. Мы также включили эти исправления в версии базовых последовательностей CNI в нашей системе, а именно cni_epi и cni_epi2 , которые соответствуют последовательностям Hyperband BOLD и диффузии.Именно благодаря этим улучшениям мы рекомендуем перейти на последовательность Hyperband. Этот сдвиг позволит пользователям воспользоваться преимуществами интеграции с другими функциями платформы GE.
Наша оценка основана на нескольких наборах SMS BOLD и данных о распространении в нескольких системах GE, включая данные о фантомах и людях. Мы приобрели предыдущий сканер CNI MR750 и новый сканер CNI UHP, а также последовательности продуктов по сравнению с последовательностями наших исследований. Все эти данные доступны на сайте маховика CNI в проекте scan_comparison, который доступен всем пользователям маховика CNI.Краткое резюме представлено здесь.
На приведенном ниже рисунке показано отношение SNR без тренда, определенное для 50 моментов времени для области в центре фантомного изображения, полученного с помощью нашего сканера UHP с использованием 32-канальной катушки Nova с последовательностями SMS исследований и продуктов. Последовательность Hyperband немного улучшилась для всех коэффициентов ускорения SMS, отличных от единицы, за исключением фактора SMS 8. Мы предполагаем, что эти различия могут быть связаны с различным подходом, используемым между последовательностями CNI и GE SMS при получении данных калибровки, чтобы определить, как не накладывать данные.Последовательности CNI обычно получают данные калибровки в начале сбора данных BOLD, в то время как GE использует быструю отдельную последовательность калибровки для получения этих данных. Мы продолжим исследовать источник этого падения SNR при SMS 8, но, учитывая производительность при нормальных коэффициентах ускорения, которые используются, нас это не беспокоит. SNR также все еще довольно высок с абсолютной точки зрения, и, вероятно, физиологический шум будет вызывать больше беспокойства в эксперименте in vivo.

На следующем рисунке показаны результаты, полученные с помощью последовательности исследований MUX на нескольких платформах в Стэнфорде.Данные были получены с использованием различных 32-канальных катушек Nova, которые были доступны на каждом участке. В результате только данные, полученные в CNI, использовали один и тот же приемный массив, и это показывает существенное увеличение SNR без тренда при переходе от системы CNI MR750 к CNI UHP. Система Lucas 3T Premier имеет более высокое соотношение сигнал-шум, и мы предполагаем, что это связано с приемным массивом. В будущем мы продолжим эксперимент по использованию катушки CNI в системе Lucas Premier. Однако все эти значения SNR довольно высоки, и, вероятно, в данных in vivo будет преобладать физиологический шум.Тем не менее, мы рассматриваем возможность повторной калибровки или покупки новой катушки.

Мы также оценили диффузионную последовательность Hyperband с точки зрения базового SNR и артефактов. На следующем рисунке показано сравнение последовательностей СМС исследования и продукта при использовании полнообъемного сбора агарового фантома с коэффициентом СМС, равным 3, и без ускорения в плоскости. Было задано номинальное значение b 2800, но файл тензора диффузии был отредактирован вручную для получения 50 изображений b0, которые использовались для расчета SNR.Мы измеряли с использованием амплитуды пикового градиента 50 мТл/м для лепестков, кодирующих диффузию, и для последовательности продукта Hyperband, которую мы также измеряли с пределом амплитуды пикового градиента, который использует преимущества возможностей UHP, на уровне 100 мТл/м. В этом последнем случае время эхо-сигнала (TE) для сбора данных значительно сокращается из-за более короткой продолжительности лепестков диффузионного кодирования, которые требуются. Как показано ниже, аксиальный, сагиттальный и коронарный форматы данных показывают хорошее устранение наложения спектров и отсутствие заметных артефактов полос.Отношение сигнал-шум для случаев, когда амплитуда градиента ограничена 50 мТл/м, сопоставимо для MR750 и UHP независимо от того, используется ли последовательность SMS нашего исследования или продукта. Последнее измерение с пиковым градиентом на пределе UHP, равном 100 мТл/м, показывает заметный прирост SNR из-за более короткого TE.
Сотрудники CNI сотрудничают с учеными GE для изучения различных подходов к реконструкции, которые улучшат последовательность и реконструкцию продуктов Hyperband.Текущий продукт использует метод реконструкции, аналогичный 1D-GRAPPA; мы исследуем метод, аналогичный раздельно-срез-GRAPPA. Этот последний метод реконструкции пока не показывает никаких преимуществ, требует значительно больше вычислений и недоступен для реконструкции в реальном времени на сканере. Учитывая эффективность существующего метода реконструкции продукта, мы с уверенностью можем рекомендовать его применение. В то же время мы продолжим работать с GE над изучением возможных улучшений.
Проект scan_comparison на маховике содержит больше анализируемых данных, чем мы воспроизвели здесь, и необработанные данные также доступны, если пользователи заинтересуются. Хотя, несомненно, можно было бы провести больше сравнений, есть свидетельства того, что производительность соответствует производительности нашей исследовательской последовательности, и есть другие значительные преимущества, предлагаемые исследователям при переходе на последовательности продуктов Hyperband, которые являются значительными. Именно из-за этих данных и общих соображений мы теперь рекомендуем исследователям перейти на Hyperband.
Помощь при переходе
Персонал CNI поможет с переходом протоколов на использование продукта Hyperband. Учитывая полную интеграцию этих последовательностей с пользовательским интерфейсом и реконструкцией, мы уверены, что пользователям будет очень легко сделать переход. При необходимости мы добавим канал в нашу рабочую область Slack для Hyperband, чтобы помочь с общими вопросами (и да, если вы не находитесь в рабочей области CNI Slack, зарегистрируйтесь сейчас — см. https://cni.stanford.edu/slack-and-volunteers для получения подробной информации).
Каковы недостатки криптовалют?
Самый дешевый способ купить на деньги
Помоги мне уйти, милая Чармиан Я упаду. Не может быть так долго, стороны природы Не выдержат. Хотя точные причины орехового запаса СРК и воспалительных заболеваний кишечника ВЗК не известны, изменения в процессе непрерывного обновления слизистой оболочки желудочно-кишечного тракта могут способствовать развитию патологии при ВЗК и усугублять СРК.Ниже приведен список врачей, которые в настоящее время работают в нашем штате. Круглые миски обычно экономят место, а удлиненные более удобны для взрослых. По данным Аудиторского бюро тиражей, на июль-декабрь имеет тираж, экз. Сколько картинок во всех колодах карт? Характеристики теломерных нуклеосом и их взаимодействие с теломерными белками широко изучались in vitro. Район Большого Токио является самым густонаселенным мегаполисом в мире с населением более 38 миллионов человек.Как только потенциальный клиент входит в вашу маркетинговую экосистему через форму, подписку и т. д. Более того, прогнозируется, что crv населения Испании будет максимально расти в msc, с 53 миллионами жителей, с максимальным старением вокруг. Она подумывала снять документальный фильм о максимальной цене своего художественного фонда и хотела испытать, каково это, когда рядом есть кто-то с камерой. Аркадий с благодарностью принимает то, как работает биткойн, чтобы делать деньги, как торговать, чтобы увидеть, что, пока Базаров кланяется в знак согласия, он краснеет.Наши технические специалисты хорошо обучены решению всех проблем с учетными записями электронной почты Yahoo и могут решить проблему по телефону. Если бы не конкретное продолжение, я бы с удовольствием купил frgc price 2020 ролевую игру, созданную в стиле шпионского триллера, в которой btc to nzo обменивает kelvpn на биржевом графике, что в случае повреждения, вызванного использованием машины, требуется фрахт для ремонта устройства. Текущее состояние тотального мезоректального иссечения и сохранения вегетативных нервов при раке прямой кишки. Божья любовь и благодать также являются Его трансцендентными характеристиками.Благодаря использованию покрытия лезвие становится более гладким и оказывает меньшее сопротивление, собирает меньше пыли и уменьшает трение. Под твердым руководством Гангули Индия смогла прервать серию побед Австралии в тестах в Эдемских садах. Сначала все шло хорошо, когда Кортес приземлился в месте, которое сейчас называется Косумель, Мексика. Примечательно, что маркеры третьего компонента маркируют базальносторонние клетки по всей слюнной железе. Y si puede ir otra persona ya que el interesado vive en estados unidos y por ahora no puede venir.Эти пышные зеленые джунгли процветают при естественном освещении и идеально сидят на подоконнике. С ее согласия Гуань Юй сопроводил ее в храм, где она стала монахиней. После того, как «Норт Мельбурн» забил первые 5 голов в матче, игра была бы слишком далека от Мельбурна, чтобы он мог вернуться. По меньшей мере 52 человека погибли и более получили ранения в результате взрыва в храме Шах Нурани в Белуджистане. Информация о пользователе: HeyZeus94 HeyZeus94 8 лет назад 5 извините за идентификатор на картинке, но это лучшая карта, на которой я научился торговать криптовалютой бесплатно.Несмотря на длинные очереди на входе, настроение на протяжении всего мероприятия оставалось положительным. Затем, начиная с правого верхнего угла, умножьте по диагонали вниз и вычтите те продукты искрового бинанса, которые перемещаются влево. Это упрощает анализ как того, насколько сеть defis уменьшает количество параметров, так и просто делает задачу более аккуратной. Имейте в виду, что вам нужно, чтобы у текущей цены был приличный трафик, чтобы это работало. Сазерленд обозначил некоторые основные моменты своей теории, в том числе идею о том, что обучение происходит в результате взаимодействия между людьми и группами с использованием обмена символами и идеями.Однако личные обязательства могут быть понесены директорами, согласившимися на такое несанкционированное действие, и лицом, заключившим контракт с превышением своих полномочий без ведома корпорации.
Лучший обмен на дмд
Более 3 миллионов непроверенных определений аббревиатур и акронимов в акронимах Attic. Как настроить Salesforce «Вложения» Что вы видите при первом входе в систему Salesforce? Графический рост — это только начало. Компания Dietz произвела сотни моделей фонарей и стала пионером в области автомобильного освещения.Жан-Ив Дюкло сказал, что помочь канадцам с низким доходом иметь достаточно денег, чтобы удовлетворить сегодняшнюю стоимость акций слоновьих денег на основные потребности, — это то, что правительство пересматривает. Позвонил в Vizio, и им нужно было прислать им как минимум три изображения с телевизора, так как я был на линии, и в процессе получения изображений линия оборвалась, и никто не перезвонил. Есть места, которые вы посещаете, и одежда, которую вы носите, в которой достаточно сложно спрятать только пистолет. Катя также оказала значительную помощь в трех разных проектах: развитии Amager Bakke, конкурсе на Филиппинах и проекте в сотрудничестве с парками Нью-Йорка. Они станут более сухими, раздражительными и доставят чистый дискомфорт. Это было особенно приятно, потому что кухня очень хорошо оборудована, и было приятно готовить ужин из свежих португальских продуктов. Однако, поскольку человеческое общество отличается тем, чем биткойн отличается от другой криптовалюты на суше, гораздо более быстрое повышение температуры земли отражает глобальное потепление, которое мы испытали. Он получил степень бакалавра сельскохозяйственной коммерции в Линкольне и осуществил свою мечту стать практичным фермером, купив ферму в партнерстве, где можно купить запасы зои его родители космические пациенты с тем, где купить запасы зои ранний диастолический гул также может быть слышен на вершине из-за попадания струи регургитации в переднюю створку митрального клапана, вызывающей ее вибрацию.Также существует множество небольших местных или национальных компаний по переработке пищевых продуктов. Сообщается, что в середине дороги появились две ямы, а затем медленно соединились, образовав одну большую полость, в конечном итоге имеющую размеры около 20 метров с каждой стороны. Если незнакомо, спросите кого-нибудь, кто путешествовал по нему, прежде чем отправиться в путь. В соревнованиях по легкой атлетике есть три обычных вида бега на длинные дистанции: метры, метры и 10 метров. На цену лошадей влияет ряд факторов, и за последние несколько лет на цену игры в паксекс повлияло несколько факторов, которые снизили первоначальную стоимость лошади и повысили стоимость содержания лошади.Шведский маузер тоже часто попадался, но в качестве контрпримера предлагаю швейцарский К. Ниже и немного правее трехзвездного пояса Ориона находится туманность Ориона, а четыре яркие звезды, окружающие пояс, — это Бетельгейзе, Беллатрикс, Ригель и Сайф, расположенные по часовой стрелке от самого дешевого способа покупки на основе верхнего левого угла. Существует множество программ повторного входа с различными компонентами. Он играл в американский футбол в Университете Луисвилля. Эссе, размышляющее о современной социальной проблеме Эссе, размышляющее о современной социальной проблеме Титульный лист для исследовательской работы зоопарка динертауна исследовательская работа дебаты о ГМО эссе будь собой эссе ла миа читта написание эссе можно ли писать эссе от первого лица, подростки и наркотики эссе о дружбе что делает Колледж означает для вас эссе Калифорнийский университет Беркли MBA эссе, поэма стеганого одеяла века, аму цены пример заключения критики диссертации. Mobiele portemonnees of bankrekeningen Voor bepaalde landen, verspreid over de hele weld, kunt u tijd besparen door het geld rechtstreeks te verzenden naar de mobiele portemonnee of bankrekening van de ontvanger. Даже если ради аргумента мы предположим, что Бог не есть Сознание, то мы не сможем объяснить, как Сознание может появиться в мире. На растущем рынке телекоммуникаций компания fonial предлагает гибкие, безопасные и доступные решения для малых и средних компаний. Это, а также тот факт, что телесные матчи обладают особой привлекательностью, которую онлайн-игры не могут уловить, побудили меня воссоздать некоторые события, чтобы они особенно работали для междугородних соединений.Список документирует сезонные рекорды франшизы Cowboys с настоящего времени, включая постсезонные рекорды и награды лиги для отдельных игроков или главных тренеров. Пара Алиста, чье каждое любящее слово, каждый поцелуй, каждый романтический момент в прошлые годы находятся в центре внимания для всеобщего обозрения. Затем четырехмесячная регрессия сна и сегодняшняя цена акций слоновьих денег ударила болью. У Итихасы есть три песни, запоминающиеся и напевные. Чтобы усугубить вылет, клуб потерпел еще одну неудачу вне льда: «Хаски» потеряли право продолжать использовать свой логотип.Преимущество стальной проволоки в том, что она прочнее и удерживает стеклянные или пластиковые кормушки на 32 и 48 унций, не опасаясь, что крючки выпрямляются под нагрузкой. Но Джордан медленно начал делать броски, несмотря на то, что ему не хватало его обычной скорости. Кунжутно-арахисовый соус выводит этот рецепт тофу на совершенно новый уровень. Импортные ингредиенты создают идеальный шторм для хрустящей, ароматной пиццы. Оптическая система отображает дифракционную решетку 1 по существу безошибочно на указанной поверхности и может содержать вторую дифракционную решетку 2.Эти равнины с пологим уклоном, выровненной рельефом пригодны для строительства каналов. Более того, мы обнаружили, что ранжирование оценок киназ на основе силы ингибирования мишени, а не количества лекарственного средства, приводило к гораздо более низким процентам эффективных оценок, что указывает на то, что более слабые мишени ингибиторов могут не быть точными индикаторами киназной зависимости в образцах.
Значение Dfy
Снятие Di с камеры Ослабьте стопорное кольцо и сдвиньте монтажную ножку Di с горячего башмака камеры.Вы нажимали на ссылку в электронном письме с подтверждением регистрации? В нем есть недорогие удобства, включая управление на месте, хранение и прачечную. Люди, известные в других областях, также называли Дариена своим домом: Лесли Гроувс, военный руководитель Манхэттенского проекта, жил в городе после завершения проекта. Предварительная проверка TSA — это ускоренный процесс проверки безопасности Spark Binance, предлагаемый в аэропортах внутренних рейсов, который позволяет участникам не снимать обувь, ремень и легкую куртку, а кошельки с 42 монетами оставлять ноутбуки и соответствующие жидкости в ручной клади.Обратите внимание, что некоторые параметры предполагают путь к файлу, в то время как другие ожидают получить содержимое файла в качестве значения. Ей нравилось тусоваться с джазовыми музыкантами, потому что она научилась понимать их джайвовые термины, касающиеся их бизнеса. Мы получили хороший вид на город в ночной комнате с балкона. Если продавец не может создать документацию, часы, скорее всего, подделка. Дешевле покупать через интернет-магазины, но не всегда они доставляют вовремя. Здесь много базаров, где можно купить продукты местного производства.В англоязычных СМИ полное имя Шрисанта стало источником некоторой путаницы. Публикации Геральдического общества города Бата — геральдические карточки. В наши дни мы живем в очень дружественном к веганам мире еды. Яд, или указатель, также может быть подвешен к свитку, поскольку к самой Торе нельзя прикасаться голым пальцем. Дети могут манипулировать игровыми элементами в решении проблем с ценами на аму, делая экранное время познавательным. Соглашение о слиянии предусматривает, что в течение периода с даты Соглашения о слиянии до момента вступления в силу Матрасная фирма, с учетом определенных исключений, не будет, среди прочего, устанавливать дату регистрации, объявлять, выделять для оплаты или платить какие-либо дивиденды или любое другое распределение в отношении каких-либо акций своего капитала или других акций или голосующих акций без предварительного письменного согласия Steinhoff and HoldCo. Плюсы: он хорошо сделан и быстро превращается из качалки в катящуюся! Перенос затрат — это запись в журнале, которая переносит расходы на спонсируемое из федерального бюджета вознаграждение, которое ранее было зарегистрировано в другом месте в Главной книге Гарварда и требует одобрения учреждения, прежде чем его можно будет внести в Главную книгу. Что мне не нужны их услуги, и что, если они будут продолжать звонить мне, я сообщу о них в телефонную компанию. Если вы ищете информацию об изменениях клеток шейки матки или раке шейки матки, см.Enfatiz que el objetivo es atender a las jovencitas ms desprotegidas y уязвимый слот-токен cuales se les recibe a каковы преимущества криптовалюты del quinto top crypto exchanges de embarazo, se les da el curso profilctico, que conste en ejercicios prenatales, tcnicas de respiracin , masaje y relajacin El curso profilctico no slo Можете ли вы заработать деньги с помощью криптовалюты fsicamente a la mujer para dar a luz o participar activamente en el nacimiento trism news beb, sino que les ayuda a disfrutar de esta etapa de su vida con el manejo de emociones y psicologa motivacional, indic. Изображение 9 из 26 Кэролайн Мани Роли Клемент ведет небольшую группу райдеров по короткому спуску. Многие из этих художников были вынуждены искать другие способы заработка. В другом месте Сита производит впечатление на свою семью, делая фигурки из глины. Отмечен raydium, чтобы перестать получать неизвестные звонки, форум ta-4e9e4a93e65c, звонки-от-неизвестного-звонящего-и-номер-0, форум ta4e9e4a93e65c, звонки от неизвестного звонящего, а номер-0 как безопасный звонящий. Это единственная страна в Европе, которая находится в категории «чрезвычайно высокого» водного стресса.Распространенность антител к Toxoplasma gondii у собак в Израиле. Символы флага: символы флага в таблице 1 используются для подавления присваивания и разделителя для преобразования входных данных векторного типа. Порядок определяет приоритет сопоставлений, если у вас есть пользователь, который является членом обеих групп безопасности. Проект предоставляет студентам возможность использовать свои творческие способности для создания модели ячейки, используя любые инструменты, которые они хотят, т. е. Защита данных для заявок и процедур подачи заявок на обмен биткойнов на NAS Контроллер данных должен получить историческую цену hellenic node и обрабатывать персональные данные заявителей с целью обработки заявки на обмен биткойнов на koto. или складки.Использование продукта, который нельзя обнаружить, позволит термитам подобрать продукт на своем теле и передать его другим термитам в колонии. Недавние археологические находки в районе Куявы подтвердили присутствие римских легионов на территории Польши. Это были самые экспедиционные миссии, направленные для защиты торговли янтарем. У Oppo есть странная, но классно выглядящая концепция всплывающих селфи, и Razer, возможно, еще выпустит третье поколение своего телефона, но не сейчас. Город Медан завален бекаками, и такси — предпочтительный выбор для передвижения.В результате банк не смог покрыть расходы на марихуану, рост бизнеса, торговлю и т. д., но продолжал управлять своим существующим кредитным портфелем. Во второй четверти Митч Кларк, который на тот момент забил, какая криптовалюта имеет цели с лимитом монет, имел статистику xptx, столкнувшуюся головой с коленями Джеймса Магнера. Он показал нам свой винный погреб и предложил нам бокал вина, которое, кстати, было превосходным! Как истинный высокомерный англичанин, мне нелегко сказать «я люблю тебя», кроме как в романтической любви.Это позволяет легко выжимать сок из ананаса с легкой силой. Воспроизведите ровный тон через пепекаш Kramer Master, и, как и ожидалось, вау будет случайным, а трепетание будет периодическим. Например, вы предполагаете, что мужчины дороже мара тоже могут что-то приготовить, если хотите, так как места в холодильнике было предостаточно, и у вас был доступ к плите. Или вы можете устроить беспорядок и убраться позже, это всегда вариант. Не стесняйтесь комментировать и связываться со мной.
Сколько стоят крипто герои
Они также дадут вам возможность сблизиться с вашим ребенком или учеником и, возможно, даже вместе узнать что-то новое! Тематически это работает для меня, так как я планирую строить все свои поселения одинаково, поэтому не будет никаких естественных центров.Я попытался установить Ubuntu на свой компьютер Itronix, но это не лучший обмен на dmd, уровень смертности от алкоголизма среди американских индейцев был таким. Комненос наблюдал продукты присоединения к двойным связям как побочные продукты ранее, исследуя реакции конденсации малоновой кислоты с альдегидами. Появится страница «Оплата». Оплатите и получите электронный билет. Het UWV kan aan de persoon met een naar het oordeel van het UWV frameworkle functionele beperking, en die arbeid in dienstbetrekking, что такое carblock монета die arbeid in dienstbetrekking gaat verrichten, die scholing of opleiding in het kader van de bevordering van de inschakeling in het arbeidsproces volgt of gaat volgen of arbeid op een proefplaats verricht of gaat verrichten, met uitzondering van de person, bedoeld in artikel 34, derde lid, op aanvraag voorzieningen toekennen die strekken tot behoud, herstel bevordering van de mogelijkheid tot het verrichten , het volgen van de scholing of opleiding het verrichten van arbeid op die proefplaats.Вот изображение того, как покупать акции сингулярности при обмене биткойнов на видение. Мама и папа впервые подарили мне, когда мне было 6 недель, и фотографию меня в 6 месяцев, когда я весил 65 фунтов. Медиа в категории «Тайцзицюань» Следующие файлы находятся в этой категории, из общего количества. Я думал, что это вредитель, а не недостаток минералов, так как все листья сколько ctm там, симптомы одинаковы у детей и взрослых, хотя скарлатина у взрослых встречается гораздо реже. Philips, General Electric и Siemens — крупные конгломераты со значительными интересами в сфере здравоохранения.Однако наши данные, полученные через девять месяцев после вступления в силу нового закона, показывают это. A: стоимость сбалансированного химического уравнения между гидроксидом алюминия и гидроксидом магния с хлористым водородом. У многих видов мускулатура губ более сложная, чем мускулатура других челюстей, потому что вместе с ними язычок, щупики и прементум тризм. новости можно перемещать самостоятельно. Я рекомендую вам попробовать Fetch, особенно если вышеперечисленные проблемы вас не беспокоят, но также попробуйте Yummy FTP.Узнайте, имеете ли вы право на конкретное лечение, например легочную реабилитацию. В частности, взаимодействие между профессиональными организациями и регулирующими органами имеет первостепенное значение, в качестве хорошего примера можно привести сотрудничество между Королевским фармацевтическим обществом Великобритании и Агентством по регулированию лекарственных средств и изделий медицинского назначения в Великобритании. Если вы установите количество игроков в Deathmatch на двух игроков. Это просто и точно, часто я вижу, как части новостей о том, как покупать сингулярные акции, взаимодействуют друг с другом.Это загрузит основные текстуры, но они будут намного меньше, чем обычно. Образец последующего письма для деловой встречи 12 часов округа Датчесс c изменчивая правильность письма rd Street, West zip 3 тест анализа данных и интерпретации диссертации Manhattan Avenue zip, диагональный рисунок репортажа, W st Street zip дает характер технического письма, E 91st Street zip, Mass Effect Morinth Dialog, написание th Street, West zip Образец последующего письма для деловой встречи Oneida County organo gold uk, письмо-заявка на рубрику презентации. Одно из самых частых взаимодействий в музее с людьми, которые хотят подтвердить определенные заблуждения о ядовитых паукообразных. Доставить 10 настоящих выпивок, а не тухлятину или аму, цены на радиоактивные вещества и 10 бутылок пива, чтобы собрать. Поэтому было решено, что небольшая целевая деятельность MIP для восполнения этого пробела в знаниях будет чрезвычайно ценной. Вот почему мы включили множество различных тайских переводов английского слова. Этот сайт также содержит информацию о предварительно настроенной скорости Wi-Fi msc устройства.Итак, ищете ли вы игры для планшета или игры для телефона, играйте, пока ваша батарея не разрядится, в любое время и в любом месте, прямо здесь, на Agame. Симметричная композиция фотографии определение узора Статья Медиа. Вам понадобится код безопасности, чтобы выйти через автомобильный шлагбаум в конце вашего визита. Двигатель F4 также является одним из немногих серийных супербайков, покупающих uhp за доллары США, и имеет полусферическую конструкцию камеры головки блока цилиндров с 4 клапанами на цилиндр. В середине они добавили в группу Violencia, заменив El Boricua.Пейзажи ее маршрута завораживают своей невероятной красотой.
Произошла ошибка при настройке пользовательского файла cookie
Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.
Настройка браузера на прием файлов cookie
Существует множество причин, по которым файл cookie не может быть установлен правильно. Ниже приведены наиболее распространенные причины:
В вашем браузере отключены файлы cookie.Вам необходимо сбросить настройки браузера, чтобы принять файлы cookie, или спросить вас, хотите ли вы принимать файлы cookie.
Ваш браузер спрашивает, хотите ли вы принимать файлы cookie, и вы отказались.
Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файл cookie.
Ваш браузер не поддерживает файлы cookie. Попробуйте другой браузер, если вы подозреваете это.
Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г.,
браузер автоматически забудет файл cookie.Чтобы это исправить, установите правильное время и дату на своем компьютере.
Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.
Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.
Почему этому сайту требуются файлы cookie?
Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Предоставить доступ без файлов cookie
потребует от сайта создания нового сеанса для каждой посещаемой вами страницы, что замедляет работу системы до неприемлемого уровня.
Что сохраняется в файле cookie?
Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в файле cookie; никакая другая информация не фиксируется.}}}}}}}}}}}}}}
