5 идей как сделать вибратор для бетона своими руками

Использование глубинного вибратора позволяет максимально уплотнить бетонную смесь, повысив тем сам прочность отвердевшего бетона. Вот только покупать такие установки для малых объемов работ на даче или в частном доме — дорогое удовольствие. Расскажем, как изготовить вибратор для бетона своими руками.

Вариантов самоделок может быть очень много — например, можно изготовить самодельную насадку под вибробулаву для уплотнения бетона или полноценный вибратор. Таким образом, получится бюджетный вариант глубинного вибратора, который вполне подойдет для домашних нужд.

Содержимое

• 1 Насадка на дрель под вибробулаву для уплотнения бетона
  • 1.1 Основные этапы работ
  • 1.2 Видео
• 2 Глубинный погружной вибратор для бетона своими руками
  • 2.1 Конструктивные особенности погружного вибратора
  • 2.2 Основные этапы работ
  • 2.3 Видео
• 3 Мини вибратор для бетона из шуруповерта
  • 3. 1 Основные этапы работ
  • 3.2 Видео
• 4 Вибратор для бетона из дрели и амортизатора авто
  • 4.1 Изготовление вибратора
  • 4.2 Видео
• 5 Как сделать глубинный вибратор для бетона из стальной трубы
  • 5.1 Процесс изготовления вибратора
  • 5.2 Завершающий этап работ

Насадка на дрель под вибробулаву для уплотнения бетона

Читайте также: Дачная газонокосилка из электроколеса

Сначала необходимо отрезать кольцо от стальной трубы подходящего диаметра. При помощи УШМ мастер вырезает небольшой кусок. Кольцо будет надеваться на корпус электрической дрели.

К этому кольцу по краям мастер приваривает болт с гайкой. Хомут затягивается барашковой гайкой.

Основные этапы работ

Далее нужно будет вырезать две пластины, и придать им овальную форму. В каждой из пластин по краям сверлятся по два отверстия. Детали соединяются при помощи болтов с гайками, а потом надеваются на шланг с вибробуловой.

Читайте также: Делаем полезный дачный инструмент из металлолома

Потом хомут, который надевается на «горловину» электродрели, нужно будет жестко соединить с пластинами на шланге при помощи двух полос металла.

На последнем этапе останется только хорошо зачистить сварные швы болгаркой и покрасить саму насадку.

Видео

Подробно о том, как изготовить своими руками самодельную насадку на дрель под вибробулаву для уплотнения бетонной смеси, вы можете посмотреть в видеоролике на сайте.

WOW AMAZING DRILL MACHINE HACK DRILL CONVERT VIBRATOR

Глубинный погружной вибратор для бетона своими руками

Если вы собрались самостоятельно заливать фундамент дома или производить другие бетонные работы на участке, то сегодняшняя самоделка однозначно вам пригодится.

Читайте также: Двухколесная самоходная тачка для дачи и сада своими руками

В данном обзоре мы подробно расскажем, как изготовить своими руками глубинный вибратор погружного типа — используется для вибрирования бетонной смеси.

Для изготовления погружного глубинного вибратора потребуются следующие материалы:

• круглая труба;
• арматура;
• квадратный пруток;
• подшипники;
• стальной трос;
• круглый пруток;
• электродрель.

Советуем также прочитать: как изготовить кондуктор для сверления отверстий под скрытый крепеж.

Конструктивные особенности погружного вибратора

Погружной глубинный вибратор представляет собой булаву (или по другому — вибронаконечник). Изготовлена данная деталь из отрезка круглой стальной трубы диаметром 44 мм и общей длиной 465 мм.

К концу металлической трубы приварена заглушка, которая подобрана по диаметру трубы.

Читайте также: Инструмент для дачи из креплений для велосипедных колес

Внутри булавы находится стальной круглый вал, вдоль которого приварен кусок квадратного прутка.

Квадрат в данном случае нужен для того, чтобы сместить центр тяжести вала. На валу с двух сторон находятся подшипники.

Принцип работы вибратора довольно прост. При вращении вала генерируются вибрационные колебания, которые передаются на корпус.

Частота колебаний напрямую зависит от оборотов электродвигателя (в данном случае в роли привода используется электрическая дрель).

Основные этапы работ

Первым делом отрезаем кусок металлической круглой трубы с наружным диаметром 44 мм (длина заготовки — примерно 42 см).

С одной стороны трубы мастер приваривает заглушку, с другой — сгон с резьбой. Общая длина корпуса вибронаконечника будет составлять 465 мм.

Далее отрезаем подходящей длины кусок круглого прутка или арматуры диаметром 16 мм — это будет стержень булавы. Привариваем к этой арматурине кусок квадратного прутка (он должен быть чуть короче).

С обеих сторон вала надеваем по два подшипника с маркировкой 202 — с внутренним диаметром 15 мм. Чтобы надеть подшипники на вал, его нужно немного обточить по краям.

К концу арматуры приваривается кусок кругляка, в котором просверлено отверстие под трос толщиной 5 мм. Конец троса фиксируется с помощью двух винтов.

Вставляем сердечник внутрь корпуса, надеваем втулку и поджимаем муфтой, которая накручивается на резьбу.

Все соединения должны быть герметичными. Обязательно нужно смазать маслом все крутящиеся детали. Трос помещаем в шланг от гидравлики.

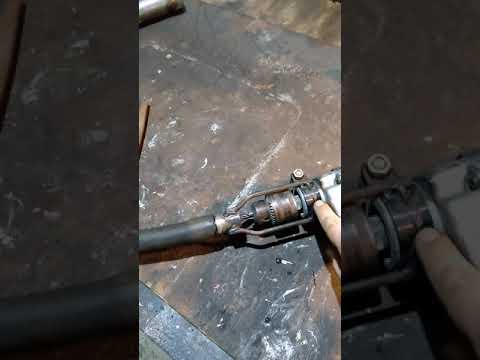

На последнем этапе останется только изготовить насадку-переходник на электродрель. Саму булаву нужно прогрунтовать и обязательно покрасить.

Видео

Подробно о том, как изготовить глубинный вибратор для бетона, вы можете посмотреть на видео ниже. Своим опытом с нами поделился автор YouTube канала «видеоканал Тьмака».

Вибратор глубинный , погружной для бетона Сделай сам, все очень просто !!!

Мини вибратор для бетона из шуруповерта

В данном обзоре автор покажет, как сделать своими руками полезное приспособление для дома и мастерской — мини вибратор для бетона.

Его можно подключить к электродрели или шуруповерту.

Благодаря компактным размерам, такой вибратор пригодится в тех случаях, когда нужно провибрировать маленькие объемы бетона и на небольшую глубину.

Это актуально при изготовлении каких-нибудь небольших изделий из бетона: столешниц, раковин и т.д.

Для изготовления самодельного мини вибратора потребуются следующие детали:

• два длинных болта;
• пара подшипников;
• кусок трубы;
• соединительная муфта;
• стальной тросик;
• шланг с фитингами.

Советуем также прочитать: как собрать своими руками настольный сверлильный станок на базе электродрели.

Первым делом необходимо подобрать подшипники под диаметр трубы, в которую они будут запрессовываться. Потом под подшипники подбираем болты.

Основные этапы работ

На следующем этапе отрезаем кусок круглой трубы подходящей длины. На конце трубы (с одной из сторон) мастер вырезает «лепестки».



Концы треугольных «лепестков» соединяем вместе, и обвариваем — должен получиться конус.

От одного из болтов отрезаем кусок без шляпки (его нужно будет приварить к другому болту, как на фото ниже).

Вставляем эксцентриковый стержень внутрь трубы, надеваем второй подшипник и шайбу, которую надо приварить к трубе.

После этого привариваем к торцу гильзы самодельного вибратора небольшой кусок резьбы.

В выступающей из гильзы части болта нужно будет просверлить отверстие, в него продеваем стальной тросик.

На резьбу накручиваем соединительную муфту, а в нее вкручиваем шланг, внутри которого находится тросик.

Конец стального троса, который выходит из шланга, надо перемотать изолентой — он будет зажиматься в патроне дрели.

Видео

Подробно о том, как изготовить мини вибратор для вибрирования бетона, можно посмотреть на видео ниже. Эта идея принадлежит автору YouTube канала MARFY MAKER.

Mini Vibratore per cemento armato fai da te — DIY mini concrete vibrator

Вибратор для бетона из дрели и амортизатора авто

В данном обзоре автор поделится идеей, как собрать самодельный вибратор для бетона.

Для этого нам потребуется электродрель и автомобильный амортизатор. Самоделка очень простая, и изготовить ее сможет каждый.

Первым делом с помощью болгарки отрезаем крепление корпуса амортизатора, и извлекаем шток с поршнем.

Далее необходимо будет отрезать два стальных прутка. Привариваем их к штоку.

Советуем также прочитать: как залить бетонные сваи своими руками. В данном случае — для садовой беседки.

Вставляем шток в цилиндр, и собираем амортизатор. Срезанное ранее крепление привариваем обратно. Зачищаем сварные швы.

Изготовление вибратора

На следующем этапе мастер изготавливает самодельный двойной хомут. Как он выглядит, можно посмотреть на фото ниже.

Одна часть хомута крепится на дрели, вторая — фиксирует амортизатор. Стягиваем все хорошо болтами.

Наш самодельный вибратор готов к использованию.

До глубинного вибратора ему, конечно, далеко. Но для домашнего пользования он вполне сгодится.

Читайте также: как своими руками сделать плитку из бетона (для садовой дорожки).

Видео

Подробно о том, как собрать самодельный вибратор для бетона из электродрели и автомобильного амортизатора, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала ideas corner

.

AMAZING Brilliant tool from car jock absorber

Как сделать глубинный вибратор для бетона из стальной трубы

При заливке фундамента, колонн и прочих ж/б конструкций необходимо всегда использовать вибратор.

Если сроки поджимают, а средств на покупку глубинного вибратора не хватает, то можно сделать его своими руками.

Для серьезной стройки такая самоделка, конечно, не сгодится, а вот для небольших строительных работ на даче или в частном доме — будет в самый раз.

Возможно, вас также заинтересует, как своими руками изготовить строительную тележку с опрокидывающимся корытом.

Принцип работы устройства довольно прост: при включении дрели внутри гильзы создаются колебания, вызванные смещением центра тяжести сердечника. Благодаря этому и получается вибрация.

Процесс изготовления вибратора

Для изготовления гильзы потребуется отрезок стальной трубы с резьбой и гайка к ней.

На противоположном конце трубы с помощью болгарки автор делает пропилы. Получившиеся «лепестки» нужно загнуть, чтобы получился конус, и обварить с помощью сварки.

Далее нам потребуется кусок стального кругляка. Обтачиваем его концы, чтобы можно было надеть подшипники.

К отрезку кругляка автор приваривает кусок круглого прутка. В итоге получился сердечник, который и будет являться источником вибрации.

Вставляем сердечник в стальную гильзу, надев на него подшипники.

На конце сердечника надо просверлить два отверстия. В торцевое отверстие мы вставляем трос, а через боковое отверстие фиксируем его болтом.

Завершающий этап работ

Вставляем внутрь гильзы небольшую обойму, изготовленную из куска круглой трубы. Накручиваем гайку на гильзу. В нее вкручиваем штуцер, через отверстие в котором выходит трос.

На последнем этапе останется только изготовить насадку-хомут на дрель.

В передней части насадки приварена муфта. В муфту закручен штуцер, через который будет проходить трос.

Также надо будет сделать вал, в котором будет фиксироваться конец троса. Вал вставляется в патрон дрели. Красим все детали, и приступаем к сборке.

Андрей Васильев

Задать вопрос

Вибратор для бетона своими руками: из перфоратора, дрели

Необходимость сделать строительный вибратор для бетона своими руками может понадобиться в самых разных ситуациях. Вибратор представляет собой специализированное строительное оборудование, которое используется для улучшения свойств заливаемых из бетона конструкций. Благодаря вибратору из свежезалитого раствора можно удалить воздушные пузыри, распределив влагу равномерно и добившись однородной структуры, прочности монолита.

Сегодня рынок предлагает большой выбор вибраторов, но цены на них достаточно большие. Поэтому в случае проведения разовых работ или просто отсутствия желания тратиться на устройство можно сконструировать глубинный вибратор для бетона своими руками.

Обычно оборудование делают на базе перфоратора или дрели, добавляя определенные конструкционные узлы и дорабатывая некоторые механизмы.

Содержание

• 1 Конструкция вибратора: варианты исполнения основных узлов
• 2 Изготовление вибратора из дрели своими руками
  • 2.1 Выбор материала для сборки вибратора
  • 2.2 Инструменты и материалы
  • 2.3 Последовательность сборки
  • 2.4 Этапы изготовления
• 3 Глубинный вибратор: описание, сфера применения, устройство
  • 3.1 Описание устройства
  • 3. 2 Область применения глубинного вибратора
  • 3.3 Конструкция устройства
• 4 Создание вибратора из перфоратора

Конструкция вибратора: варианты исполнения основных узлов

Вибраторы для бетона существуют разные. По способу взаимодействия с бетоном устройство может быть погружным (глубинным) либо поверхностным. Сделать самостоятельно можно прибор обоих типов. Независимо от того, каков принцип работы вибратора для бетона, конструкция включает такие основные элементы: привод как основной механизм всей системы (запускающий в действие остальные детали), вал и дебаланс, который создает вибрацию.

В качестве привода обычно работают гидравлические, электрические, топливные либо пневматические двигатели. Для сборки самодельного вибратора в домашних условиях обычно выбирают электродвигатели от перфораторов, дрелей, мотокос, болгарок либо другого инструмента.

Основные требования к двигателю: минимальная скорость 3000 оборотов в минуту и более, возможность подключения устройства к стационарной электрической сети с 220 V. Чем мощнее двигатель, тем более эффективным будет проведение работ и менее вероятным перегруз.

В качестве виброустройства используют специальную вибронасадку

, которая состоит из стальной ударной части, гильзы, муфты из резины. Сделать такую дома самостоятельно будет трудно, поэтому обычно обходятся без этой детали.

Вибраторы глубинные оснащают гибким валом, передающим движение привода к наконечнику. В толщу бетонного монолита опускается вибрирующая насадка и по всему раствору распространяет колебания. Обычно гибкий вал делают из стальных трубок, подшипников, нержавеющих стержней.

Если работы с бетоном проводятся не в промышленных масштабах, самый простой вариант – самодельный вибратор для бетона из дрели/перфоратора.

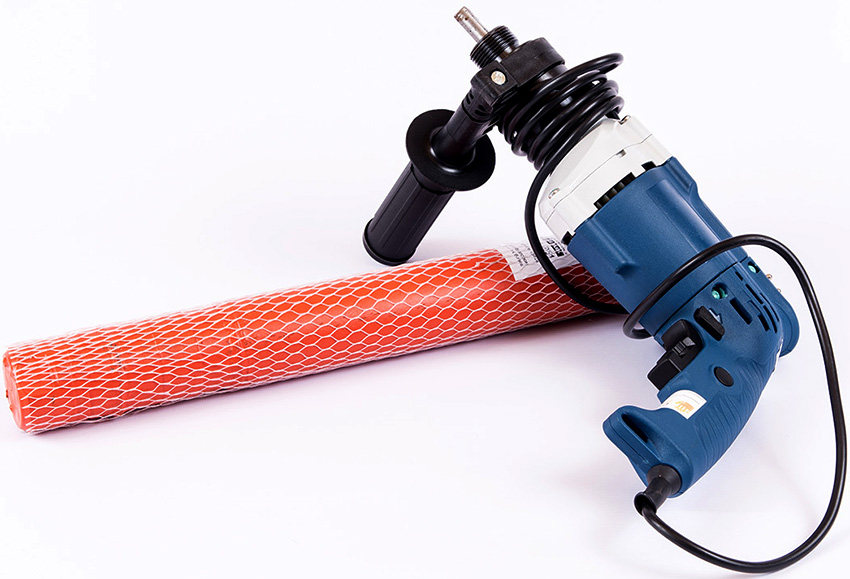

Изготовление вибратора из дрели своими руками

Чтобы сделать устройство самостоятельно, нужно отыскать дома старую дрель или перфоратор, а потом основное его вращательное движение превратить в колебательное. Необходимыми материалами, инструментами и знаниями стоит запастись заранее.

Выбор материала для сборки вибратора

Чтобы сделать вибратор для бетона своими руками из перфоратора, достаточно найти инструмент мощностью минимум 1 кВт. Понадобятся прочный наконечник из нержавеющей стали и насадки с эксцентриком, а также еще некоторые детали.

Что нужно для сборки вибратора:

• Металлический стержень сечением 15 миллиметров
• Трубка из нержавеющей стали сечением 40 миллиметров и длиной 55 сантиметров
• Втулка и два качественных подшипника
• Кусок стержня из металла прямоугольной формы
• Гнущийся армированный шланг, выполненный со слоем гидроизоляции (либо прочная трубка из резины)
• Внутренний стержень для трубки – вполне подойдет тросик от спидометра

Инструменты и материалы

Чтобы самому сделать вибратор для бетона, понадобится такой инструмент: ножовка, электрическая либо газосварка, сверла по металлу, стержень прямоугольного сечения.

Последовательность сборки

Всю конструкцию собирают в определенном порядке. Сначала нужно найти нержавеющую стальную трубку диаметром 3-4 сантиметра и длиной до 60 сантиметров. Чтобы сделать внутренний стержень, берут металлический прут сечением 12-15 миллиметров, который будет двигать всю систему в сторону и создавать вибрационные колебания.

После того, как подготовлены металлическая трубка и центральная деталь, их нужно совместить: на одном конце прута сверлят отверстие, благодаря которому будет прикреплен к устройству привод. Чтобы сердечник ходил без трения, берут несколько хороших подшипников, в средине их располагают круглую часть конца прута. Потом его продевают внутрь трубки, а подшипники забивают до упора с обеих сторон.

Если конец прута со стороны носовой части сильно выдается вперед, его обрезают до 5-10 миллиметров. А подшипники защищают с обеих сторон самодельной крышкой из металла, чтобы исключить возможность попадания вовнутрь грязи и пыли. На подшипники будет приходиться серьезная нагрузка, поэтому они должны быть максимально качественными.

Ко второму концу гибкого стержня крепят втулку, которая призвана плотно закрыть вращательный элемент прибора.

Этапы изготовления

До того, как сделать вибратор для бетона своими руками из дрели, необходимо тщательно изучить каждый из этапов процесса. Вибрирующую насадку на дрель сделать не так уж и сложно.

Последовательность действий:

• Разрезание болгаркой стального стержня круглого диаметра на две одинаковые части.
• Приваривание отрезков к пруту прямоугольного сечения по обеим сторонам.
• Установка подшипников на дебаланс с обеих сторон.
• Помещение конструкции в стальную трубку.
• Обрезка круглого прута с одной из сторон точно вровень с трубой.
• Вырезка крышки для рабочего торца наконечника из листа металла, приваривание ее.
• Просверливание в конце, который выходит из наконечника, двух отверстий для состыковки с валом: одно должно быть вдоль оси вращения, точно по центру, диаметром и глубиной в 1.5 сантиметра, второе – делают перпендикулярно первому диаметром в 4 миллиметра и через 7 миллиметров от края.
• В меньшем отверстии нужно сделать резьбу для зажимного винта.
• Трос (стержень) помещают в резиновую трубу, предварительно смазав, по сторонам оставляют запас до 5 сантиметров.
• Соединение вибронаконечника и вала.
• Одевание шланга на вибробулаву, фиксация хомутом.
• Обрезка второго конца вала до необходимой длины, закрепление в патроне дрели таким образом, чтобы мог вращаться лишь трос, а шланг оставался неподвижным.
• Защита пластиковым кожухом вибронаконечника.
• Подключение электродрели к сети, проверка работоспособности вибратора.

Глубинный вибратор: описание, сфера применения, устройство

До того, как самому сделать вибратор для бетона, необходимо разобраться с особенностями конструкции, назначением, правилами применения инструмента.

Описание устройства

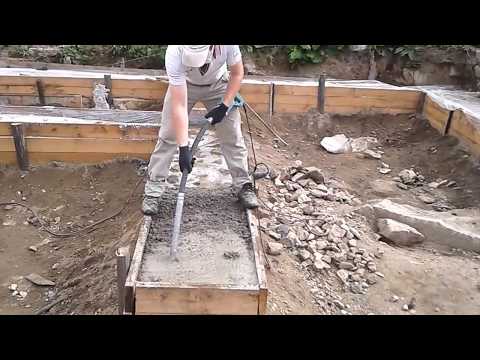

Вибратор нужен для проработки бетонного раствора после заливки с целью удаления из толщи монолита пузырьков воздуха, которые негативно сказываются на прочности и долговечности готовой конструкции. В процессе заливки избежать появления воздушных полостей в толще очень трудно, но до застывания бетона нужно обязательно от них избавиться. И выполнить это можно сделанным самостоятельно устройством.

Благодаря колебаниям высокой частоты из смеси выходит лишний воздух, бетон становится более равномерным, заполняет форму или опалубку полностью, без пустот. Даже не самый качественный бетон в процессе вибрирования приобретает положительные характеристики текучести и густоты.

По конструкции вибраторы бывают:

Обычно мастера выполняют именно погружной вибратор для бетона своими руками, так как делать прессы нецелесообразно.

Область применения глубинного вибратора

Инструмент используется в самых разных сферах ремонтно-строительных работ – в процессе возведения, литья разных бетонных, железобетонных конструкций. Актуален при заливке столбчатого, ленточного, винтового, свайного, плитного, мелкозаглубленного типов фундамента, при сооружении перекрытий, монолитных колонн и т.д.

Конструкция устройства

Любой вибратор бетонный (своими руками сделанный или приобретенный) состоит из трех основных частей: привода (благодаря которому работает виброустройство), гибкого вала с резиновой прокладкой и наконечника, выступающего в роли вибрационной булавы.

Принцип работы устройства простой: вибронасадка провоцирует колебания в бетоне, масса растекается по опалубке или форме равномерно, выходят воздушные пузыри и пустоты с водой, что существенно повышает прочностные и другие характеристики бетона.

Основные характеристики вибратора:

• Мощность двигателя должна составлять минимум 1кВт.
• Глубина вала – 1-7 метров.
• Обязательно наличие всех защитных резиновых элементов.
• Виброчасть инструмента может быть суженной книзу или цилиндрической, что зависит от густоты раствора.
• Количество насадок может быть разным.
• Вал должен быть защищен водонепроницаемой пленкой из специального полимерного материала.
• Количество оборотов в минуту – 10000-20000.

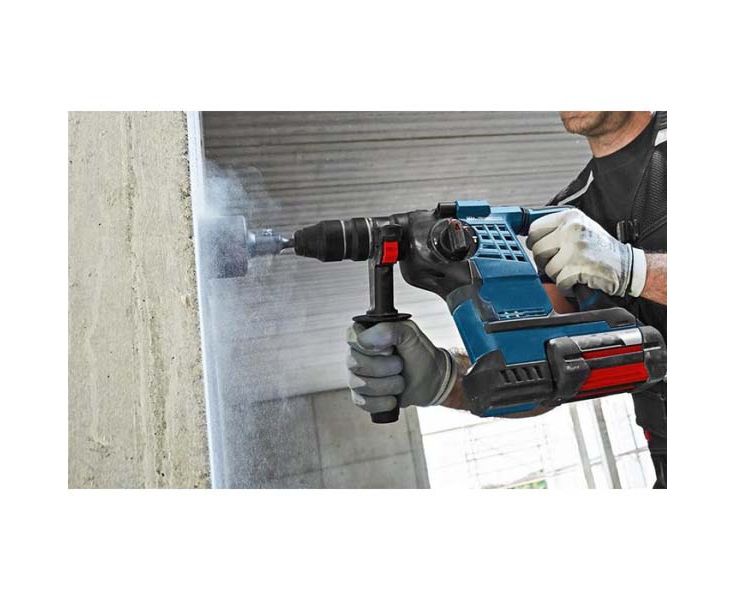

Создание вибратора из перфоратора

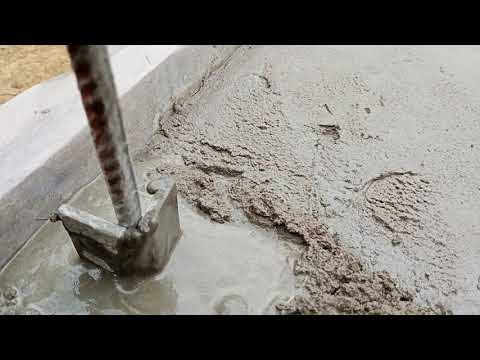

Такой вариант наиболее простой – в данном случае воздух выгоняют в процессе штыкования залитого бетона круглой шайбой сечением 5-7 сантиметров, прикрученной к перфоратору. Для создания инструмента понадобятся: перфоратор мощностью 1.5 и более, кусок металлической арматуры сечения и длины, достаточных для погружения насадки в раствор.

С одной стороны отрезок арматуры подгоняют под форму хвостовика, а с другой крепят к пластине или кольцу. Включать инструмент можно лишь после надежной фиксации деталей и проверки узлов. Требуемый эффект достигается посредством появления возвратно-поступательного движения высокой частоты. Перфоратор, включенный в ударном режиме, качественно пробивает слои бетона любой толщины и плотности.

Собранный вибратор может использоваться для удаления воздуха из вертикальных конструкций (насадку с пластиной опускают в бетон, распределяя колебания внутри опалубочных ограждений) и горизонтальных стяжек (просто кольцо большего размера располагают плашмя).

Обычно обрабатывают один участок около 2 минут, потом переносят вибратор на следующие зоны. Если нужно, устройство может применяться как наружный вибратор, для чего его рабочую часть нужно приложить к опалубке.

Создание вибратора для бетона своими руками – несложная и выполнимая задача. При условии соблюдения технологии процесса и подбора качественных материалов сделать мощный и эффективный строительный вибратор самостоятельно не составит труда.

Вибрационные форсунки 1/2 дюйма | Струйные форсунки Магазин

БЕСПЛАТНАЯ НАЗЕМНАЯ ДОСТАВКА ПРИ ЗАКАЗАХ НА СУММУ $250! (только для континентальной части США)×

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

×

Форма входа

Адрес электронной почты *

Пароль *

×

Регистрация

Информация о профиле

Имя *

Фамилия *

Подписаться на рассылку новостей

Регистрационные данные

Адрес электронной почты *

Пароль * 0

2 *

или логин

Больше просмотров

Начинается с:

945,00 $

Краткий обзор

Вибрационные насадки измельчителя вибрируют или отскакивают в трубе и эффективно удаляют отложения и отложения. 1 струя сбоку быстро раскручивает смещенный от центра груз, заставляя сопло подпрыгивать в трубе. 6 форсунок, направленных назад, обеспечивают мощную мощность для вымывания мусора из трубопровода.
Доступные размеры: 1/4″, 1/2″, 3/4″ и 1″.

Приложения:
— Удаляет минеральные отложения, бетон и другие твердые отложения;
— Форма насадки предотвращает застревание в стыках труб;
— Для использования в пластиковых (HDPE, PVC и т.д.) или чугунных трубах;
*** Не использовать в глиняных или бетонных трубах! ***
br>
Конфигурация форсунки:
— 1 боковая форсунка для вращения фрезы; бр>
— 6 форсунок, направленных назад под углом 15°, обеспечивающих моющую и промывочную мощность; бр>
— Все форсунки оснащены керамическими вставками для повышения производительности и увеличения срока службы.; бр>
Подробные характеристики смотрите ниже.

р >

Технические характеристики

. 3 дюйма

Чиппер сону	1/4 «	1/2″	3/4 «	1″
1 «
1″
1 «	1,9″ x 3.4″	2.3″ x 4.3″	3″ x 5″
Weight (lb.)	0.67	1.3	4.4	6.6
Rotation Jets	1 x M6 @ 90°	1 x M6 @ 90°	1 x M6 @ 90°	1 x M6 @ 90°
Задние жиклеры	3 x M4° @ 90 1 x 5 M4 90 1 x 0 90 1 x 0 0			6 x M6 @ 10°	6 x M6 @ 15°
Расход (гал/мин)	6 & 8	12, 14, 16 & 18	40 & 50	60 & 80
Pressure (PSI)	2,000 — 4,000	2,000 — 4,000	2,000 — 4,000	2,000 — 3000
для размеров труб (дюймы)	2 » — 5″	3,25 » — 10″	5 » — 12″	6 » — 15,75″

9000.75 «

9000 2 9000. 75″

9000.75 «

9000.75″ Вышеупомянутые варианты рабочего давления и скорости потока представляют наиболее популярные конфигурации. Если вам нужна другая конфигурация, напишите нам по адресу [email protected].

Дополнительная информация

Размер сопла:	№

Метки товара

Добавьте свои теги:

Используйте пробелы для разделения тегов. Используйте одинарные кавычки (‘) для фраз.

© Магазин форсунок Jetter, LLC. Все права защищены.

Моя корзина

В вашей корзине нет товаров.

Вибрационные насадки | Косма

Технические характеристики:

Насадка Vibrant характеризуется эксцентричным центральным корпусом, который создает тормозные колебания, разрушающие осевшие препятствия.

• Материал: полированная закаленная нержавеющая сталь/сталь A420
• Количество отверстий: 3/6 сзади + 4 по центру
• Угол форсунок: задние форсунки 30°, центральные вибрационные форсунки 90°+45°
• Максимальное давление: 250 бар
• 4 Гравировка: возможна гравировка названия компании заказчика или лт/бар

Применение:

• Подходит для удаления компактного известняка, гравия, грунта и бетона

Примечание:

• смазочную жидкость после каждого использования.
• Не использовать в керамогранитных трубах.

Вибрационные насадки с керамическими вставками + крышка
Номер детали.	Описание	Подключение шланга	Задние струи	Вращающиеся струи	Dimension Øxl (MM)	Вес (KG)	DIBAMER (MM).
18560.01T	Вибрационная насадка 90°- 45°D + крышка	1/8″ IG	—	4 — отв.	16×30	0,03	18 — 60
18560.02T	Vibrating Nozzle 90°- 45°D + Cover	1/4″F	3 — M4x5	4 — M4x5	29×56	0,20	30 — 100
18560.03T	Vibrating Nozzle 90°- 45°D + Cover	3/8″F	3 — M4x5	4 — M4x5	29×56	0,20	30 — 100
18560.04TC	Vibrating Nozzle 90°- 45°D + Cover	3/8″F	3 — M6x6	4 — M6x6	35×77	0,40	50 — 150
18560.05TC	Vibrating Nozzle 90°- 45°D + Cover	1/2″F	3 — M6x6	4 — M6x6	35×77	0,40	50 — 150
18560. 06TC	Вибрационная насадка 90°- 45°D + крышка	1/2″ IG	3 — M6x8	4 — M6x8	50×100	0,90	100 — 200
18560.07TC	Vibrating Nozzle 90°- 45°D + Cover	3/4″F	3 — M6x8	4 — M6x8	50×100	0,90	100 — 200
18560.08TC	Вибрационная насадка 90°- 45°D + крышка	1″ IG	3 — M6x8	4 — M6x8	4 0,90	100 — 200
18560.09TC	Vibrating Nozzle 90°- 45°D + Cover	1″F	6 — M8x8	4 — M6/8×8	70×160	2,90	100 — 400
18560.10TC	Vibrating Nozzle 90°- 45°D + Cover	1″ 1/4″F	6 — M8x8	4 — M6/8×8	70×160	2,90	100 — 400
18560.11ТК	Вибрирующая сону 90 ° — 45 ° D + крышка	1 «F	6 — M10x10	4 — M10X10	100×180	7,20	200 — 600
18560. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт 2019 © Все права защищены.
