Литые наконечники для винтовых свай

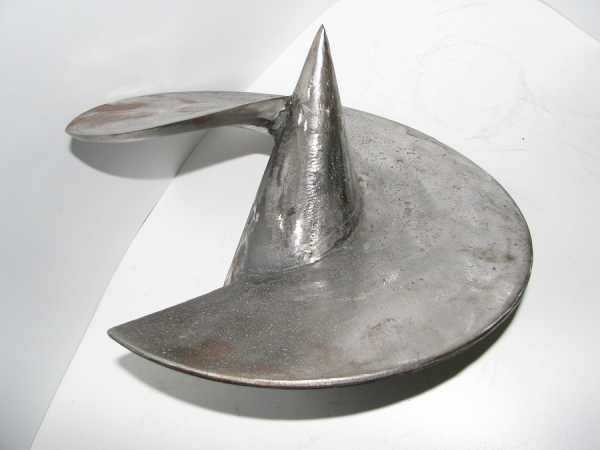

Самыми надежными из всех существующих модификаций считаются литые наконечники ЛН. Лопасть гарантированно не срежется при погружении винтовых свай в гравелистый грунт, почвы с высоким содержанием камней. Промышленность выпускает ЛН для всех существующих диаметров свай (57 – 325 мм) с лопастями 16 – 85 см, соответственно.
Наконечник для 57 мм трубы весит 2,5 кг, ЛН для 159 мм сваи 14,4 кг. Оставшиеся два типоразмера (219 мм, 325 мм) вручную вкрутить крайне сложно, так как толщина стенки наконечника увеличивается до 8 – 12 мм, лопасти до 55 – 85 см. Изделия весят 61 кг, 145 кг, соответственно.
Технология изготовления литых наконечников
Основным требованием к отливкам является свариваемость металла. В противном случае литые наконечники не получится приварить к телу винтовых свай. Зубчатые коронки для вечномерзлых грунтов отливают из стали 35ХМФЛ, стандартные широколопастные модификации изготавливают из стали ст.35Л. Для сложных эксплуатационных условий применяется сталь 20ГСЛ либо 30ГСЛ, соответствующие ГОСТ 977. Точность литья соответствует 10-0-0-0, отливки относят ко второй группе. Для каждой из них используется термообработка, дефектоскопия.
Модели наконечников изготавливают из полистирола, что дает возможность идеально проработать размеры. После антипригарного окрашивания они помещаются в песок, заливаются раскаленным металлом, выплавляются без остатка. На сваи с литым наконечником дополнительную верхнюю лопасть можно закрепить исключительно сваркой. Этот элемент решает две задачи: повышение несущей способности, стабилизация вертикального положения. Верхняя лопасть испытывает меньшие нагрузки, поэтому ресурс свайного поля не страдает.

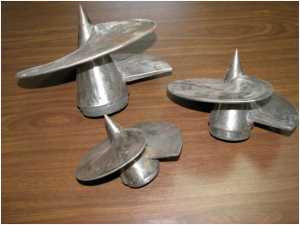

Разновидности литых наконечников
Широколопастные модификации для оттаивающих грунтов востребованы практически на всей территории РФ. Литые наконечники этого типа при обороте заглубляют тело СВЛ на 10 см, но практически бесполезны в скальных грунтах. В этом случае используют шурупы с многовитковым шнеком, узкой лопастью. Они уверенно крошат песчаник, известняк, достигая пластов с несущей способностью. Для этих вариантов наконечников существуют ограничения по диаметру 76 – 108 мм максимум.

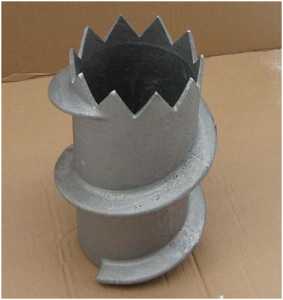

У наконечников винтовых свай, созданных для вечномерзлых грунтов, наконечник сужения не имеет, похож на коронку шлямбура для пробивки отверстий в бетоне. Лопасть обычно 2 – 3 заходная, лопасть очень узкая. С помощью этих модификаций СВЛМ можно смонтировать любую конструкцию в самых суровых условиях, обеспечив максимально возможный ресурс.
О наличии литого наконечника в маркировке винтовой сваи говорит буква Л. Ввиду отсутствия единого стандарта ГОСТ на ВС, большинство производителей применяют разные маркировки., чаще всего ВСЛ либо СВЛ для широколопастных, ВСЛМ или СВЛМ для вечной мерзлоты. В анкерных устройствах ВАУ эта буква в аббревиатуре отсутствует, хотя наконечник в большинстве случаев здесь литого типа.

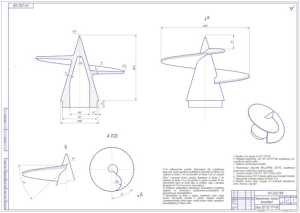

Размеры литых наконечников
Соотношение длины/диаметра пики 2/1 в литых наконечниках соблюдается неукоснительно. Полуторазаходная лопасть начинается в нижней четверти конуса, заканчивается в самой широкой его части, не заходит на тело трубы. Поэтому наконечники обеспечивают минимальное усилие затяжки при ручном погружении винтовых свай. Основными размерами литых изделий являются:
- шаг лопасти – 10 см
- уклон шнека – 45 градусов
- скругление пики – R2,5 – 5 мм в зависимости от диаметра
- толщина стенок – 11 мм конус, уширение лопастей, 6 мм сужение винта
- посадочное место – 10 – 15 мм для крепления к телу сваи
В многозаходных шурупах с узкой лопастью обычно используется 3 полных витка, шаг которых увеличен до 125 мм, посадочное место до 20 мм. Лопасти сужаются от 20 мм к 4 мм от тела конуса наружу. Анкерные сваи с такими наконечниками легко проходят водоупорные пласты (известняк или песчаник).
Шаг винта в широколопастных модификациях СВЛ может изменяться в зависимости от диаметра трубчатого тела. Например, производитель ЛК «Гефест» отливает наконечники 57 мм с шагом винта 7,5 см, изделия 108 мм с шагом 15 см, НЛ диаметра 219 мм с шагом лопасти 20 см. От качества литейной оснастки, разработки чертежей полностью зависит усилие вкручивания, долговечность фундамента.
Преимущества литых наконечников
Несмотря на наличие специальных центровочных элементов, наконечники очень сложно приварить к телу винтовых свай без смещения пики конуса от центра оси трубы. Именно поэтому при высокой стоимости качество СВЛ многих малых предприятий неудовлетворительное. При недостаточной центровке биение сваи внутри скважины приводит к разрыхлению грунта вместо уплотнения. Для таких
Если СВЛ нормально отцентрована, покрыта битумной, эпоксидной, полимерной гидроизоляцией или слоем горячего цинка, стекловолокна, она обладает достоинствами в сравнении со сваей со сварным наконечником СВС:
- прочность – в каждом сварном наконечнике присутствует больше полутора метров сварочного шва, возле которого металл значительно ослаблен без возможности восстановления
- ресурс – литые лопасти невозможно, не то, что оторвать, а даже загнуть, поэтому несущая способность свайного поля остается стабильной весь эксплуатационный период
- гарантии – реальный срок эксплуатации СВЛ неизвестен, так как конструкции, опирающиеся на первые выпущенные сваи, до сих пор не требуют ремонта, реставрации, компании обеспечивают гарантийные обязательства 70 – 120 лет
- меньшая коррозия – использующиеся в литье стали менее подвержены ржавчине, на них прочнее держится цинк, лакокрасочные материалы
- удачное расположение сварного шва – ЛН стыкуются к трубам, в сварных наконечниках привариваются лопасти, которые при вкручивании воспринимают основные нагрузки, что приводит к обрыву шнеков
При некотором опыте сварочных работ СВЛ можно изготовить в пятне застройки при наличии литых наконечников, труб соответствующего диаметра, сварочного аппарата за несколько минут. Для сварки СВС придется затратить полдня только на крой зубчатых коронок. В литых наконечниках присутствуют фаски, скругления в местах сопряжений, переход толщины лопасти, наиболее технологичная конфигурация винта. Во время сварочных работ все это недостижимо, сохраняется лишь общая конфигурация, размеры.
Таким образом, единственный недостаток литых наконечников – увеличение наполовину цены сваи, компенсируется прочими достоинствами. Ресурс фундамента, обеспечивающий проживание нескольких поколений в доме без капитального ремонта, гораздо привлекательнее для застройщика, чем возможность потери несущей способности при срезе приварных лопастей.
fundamentdomov.ru
| Наименование | Чертеж | Наружный диаметр, мм |
Профиль сваи — труба, размер, мм |
Масса, кг | Несущая способность не менее, т * |
Цена, руб/шт в зависимости от количества |
Наличие на складе |
|
| 1 — 100 шт. | более 100 шт. | |||||||
| Наконечники винтовых свай общего назначения | ||||||||
|
Наконечник винтовой сваи НЛ-250/73-НКТ |
250 |
73 х 5,5 (труба НКТ) |
5,1 |
19 * | 670 | 650 | В наличии | |
|
Наконечник винтовой сваи НЛ-250/76/89 |
250 |
76 х 3,5 |
4,8 |
19 * | 580 | 560 | В наличии | |
|
Наконечник винтовой сваи НЛ-250/89-НКТ-6,5 |
250 |
89 х 6,5 (труба НКТ) |
5,3 |
19 * | 700 | 675 | В наличии | |
| Наконечник винтовой сваи НЛ-250/89-НКТ-8 | 250 | 89 х 8,0 (труба НКТ) | 5,3 | 19 * | 700 | 675 | В наличии | |
|
Наконечник винтовой сваи НЛ-250/102-НКТ |
250 |
102 х 6,5 |
5,4 |
19 * | 710 | 685 | В наличии | |
|
Наконечник винтовой сваи НЛ-250/108 |
250 |
108 х 4,0 |
6,3 |
19 * | 815 | 800 | В наличии | |
|
Наконечник винтовой сваи НЛ-300/108 |
300 |
108 х 4,0 |
7,8 |
865 | 845 | В наличии | ||
|
Наконечник винтовой сваи НЛ-300/114-НКТ |
300 |
114 х 7,0 |
8,1 |
28 * | 1070 | 1040 | В наличии | |
|
Наконечник винтовой сваи НЛ-300/133 |
300 |
133 х 5,0 |
9,1 |
28 * | 1150 | 1100 | В наличии | |
|
Наконечник винтовой сваи НЛ-350/133 |
350 |
133 х 5,0 |
10,8 |
40 * | 1420 | 1380 | В наличии | |
|
Наконечник винтовой сваи НЛ-350/159 |
350 |
159 х 6,0 |
14,4 |
40 * | 1900 | 1850 | В наличии | |
|
Наконечник винтовой сваи НЛ-350/219 |
350 |
219 х 8,0 |
24,5 | 40 * | 3260 | 3150 | В наличии | |
|
Наконечники винтовых свай для малых строительных форм |
||||||||
|
Наконечник винтовой сваи НЛ-120/57/60-НКТ |
120 |
57 х 4,0 |
5,2 |
83 * | 640 | 615 | В наличии | |
|
Наконечник винтовой сваи НЛ-120/60-КВ |
120 |
60 х 60 х 4,0 |
6,3 |
83 * | 780 | 780 | В наличии | |
|
Наконечник винтовой сваи НЛ-120/73-НКТ |
120 |
73 х 5,5 |
5,8 | 83 * | 710 | 685 | Под заказ | |
|
Наконечник винтовой сваи НЛ-120/76 |
120 |
76 х 4,0 |
5,8 | 83 * | 710 | 685 | В наличии | |
|
Наконечник винтовой сваи НЛ-120/80-КВ |
120 |
80 х 80 х 4,0 |
8,3 |
83 * | 1100 | 1000 | Под заказ | |
|
Наконечник винтовой сваи НЛ-120/89 |
120 |
89 х 4,0 |
6,7 |
83 * | 820 | 795 | В наличии | |
|
Наконечник винтовой сваи НЛ-120/89-НКТ-6,5 |
120 |
89 х 6,5 |
6,5 | 83 * | 710 | 770 | Под заказ | |
|
Наконечники винтовых свай общего назначения для каменистых, сложных грунтов |
||||||||
|
Наконечник винтовой сваи НЛТ-250/100-КВ |
250 |
100 х 100 х 6,0 |
19,0 | 192 * | 2500 | Под заказ | ||
|
Наконечник винтовой сваи НЛТ-250/108 |
250 |
108 х 4,0 |
15,5 | 192 * | 2050 | В наличии | ||
|
Наконечник винтовой сваи НЛТ-250/114-НКТ |
250 |
114 х 7,0 |
16,6 | 192 * | 2200 | Под заказ | ||
|
Наконечник винтовой сваи НЛТ-250/133 |
250 |
133 х 5,0 |
18,1 | 192 * | 2400 | В наличии | ||
|
Наконечники винтовых свай общего назначения для каменистых, сложных грунтов с усиленным «носком» |
||||||||
|
Наконечник винтовой сваи НЛТ-250/108-у |
250 |
108 х 4,0 |
16,2 | 192 * | 2200 | Под заказ | ||
plt.su
Литейное производство для строительства | АЗТЛ
Литые винтовые наконечники типа «лопасть»
Являются основным элементом при изготовлении винтовых свай, используемых для малоэтажного домостроения (основания на болотистых грунтах; строительство, ограниченное по времени), в качестве фундаментов для ЛЭП и мачт, для каркасных зданий и сооружений (ангары, склады), легкие сооружения (ограждения, рекламные щиты) и т.д.
ВН57-150АВинтовые наконечники являются основным элементом в конструкции винтовых…
ВН76-150АВинтовые наконечники являются основным элементом в конструкции винтовых…
ВН76-200Винтовые наконечники для талых грунтов (широколопастные) ВН76-200 применяются…
ВН89-250Винтовые наконечники для талых грунтов (широколопастные) ВН57А, ВН76А,…
ВН76/89-250Винтовые наконечники для талых грунтов (широколопастные) ВН57А, ВН76А,…
ВН102-300Винтовые сваи с наконечниками ВН102, ВН108, ВН108-300, ВН133-350…
ВН108-300Винтовые сваи с наконечниками ВН102, ВН108, ВН108-300, ВН133-350…
ВН89/108-300АЛитые наконечники изготавливаются из стали марки 30Л с дополнительной термической…
ВН133-350Винтовые сваи с наконечниками ВН133-350 (широколопастные) применяются для…
ВН219-550Литые наконечники изготавливаются из стали марки 30Л с дополнительной термической…
ВН325-850Литые наконечники изготавливаются из стали марки 30Л с…
Литые винтовые наконечники типа «шуруп»
Являются основным элементом при изготовлении винтовых свай, но имеют более широкий спектр применения, в отличие от винтовых наконечников типа «лопасть». Подходят для особо плотных, каменистых, техногенных, крупнообломочных грунтов, а также грунтов с сезонным промерзанием.
ВН57-ШВинтовые сваи имеют разные конструкции винтовых наконечников. Эти…
ВН76-ШПогружение винтовых свай в различные по составу и…
ВН89-ШНаконечники ВН57Ш, ВН76Ш, ВН89Ш, ВН108Ш применяются для винтовой…
ВН108-ШНаконечники ВН57Ш, ВН76Ш, ВН89Ш, ВН108Ш применяются для винтовой…
aztlcom.ru

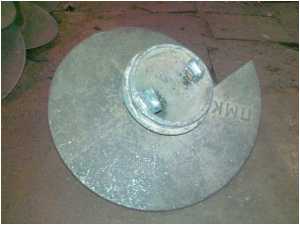

Лопасти и наконечники для винтовых свай от 57 до 325 диаметра
Лопасти и Наконечники для винтовых свай 57, 73, 76, 89, 108, 133, 159, 219, 325 диаметр купить по низкой цене со скидкой у производителя «РосЭнергострой».
Предлагаем для винтовых свай лопасти любых диаметров и формы: цельные, 2-х сегментные, с сужением на конус, без сужения на конус, для заборов на винтовых сваях из профильной трубы, сварные наконечники для винтовых свай.
Вы можете сравнить и заказать нужный для вас товар.
Не можете выбрать сами, звоните или пишите. Оставьте свой номер телефона и мы перезвоним в течении часа.
Вы получите профессиональную консультацию в выборе товара и про другим сопутствующим вопросам.
Если не найдёте нужные вам винтовые лопасти, то мы их разработаем и вырежем специально для вас.
Работаем без выходных. Звоните и пишите в любое время.
Ответим на ваши вопросы, поможем подобрать нужный товар.
Обращайтесь через «Чат» на сайте или закажите обратный звонок, нажав на кнопку «Перезвоните мне»
+7 (931) 366-09-65
[email protected]
Посмотреть другие товары и услуги компании «РосЭнергострой»
res-spb.ru
Литые наконечники для винтовых свай
Фундамент на сваях в некоторых случаях оказывается единственным вариантом строительства здания на подтопляемом или неустойчивом грунте, а также крутом склоне. Кроме снижения влияния качества грунта на фундамент, сваи заметно снижают себестоимость его строительства. Винтовые сваи обязательно оснащают наконечниками с лопастями, при помощи которых производится их вкручивание в грунт. В сравнении со сварными наконечниками, литые отличаются значительно большей надежностью.
Особенности изготовления и устройства
Литые наконечники изготавливаются из стали с применением легирующих добавок, придающих ей нержавеющие свойства. Сама конструкция состоит из конусных лопастей, не имеющих сварных швов, из-за чего процесс ввинчивания проходит намного проще. Изделие изготавливается методом точного литья в специально подготовленные формы. В процессе изготовления наконечник часто подвергают оцинковке методом холодного или горячего оцинкования, что предохраняет его от коррозии. С этой же целью на лопасти могут наносить эмаль, эпоксидную смолу или битум.
Как работает винтовой наконечник

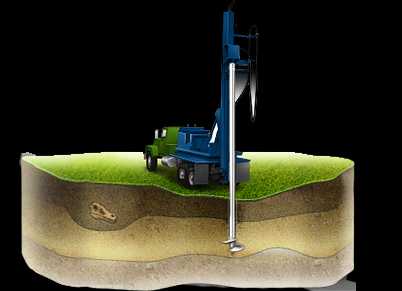

В процессе ввинчивания в грунт лопасть наконечника уплотняет его, улучшая сцепление. Вкручивание производится до тех пор, пока не будет достигнут твердая основа. В районах ближе к полярному кругу эта глубина приближается к двум и более метрам. Конструкция литого наконечника выполнена в виде изогнутой поверхности с изменяемой толщиной. Благодаря этому, наконечник легко входит в грунт и удерживается в оставленном положении.
Высокая прочность и особая форма наконечника обеспечивают свае следующие свойства:
- Надежное удержание в твердом слое грунта при любом состоянии верхних неустойчивых слоев. К примеру, при замерзании, размытии и затоплении, когда силы пучения стремятся сдвинуть сваю.
- В литом наконечнике кромки лопасти выполняют не только режущую функцию, но и служат опорой, которая не дает свае погружаться глубже под давлением массы строения. В этом случае они служат упорной площадкой.
Достоинства и недостатки литых наконечников
Винтовые сваи с литыми наконечниками в сравнении со сварными изделиями имеют следующие преимущества:
- Механическая прочность, в несколько раз превышающая сварные изделия за счет более толстых стенок лопастей и цельного металла.
- Плавное снижение толщины лопасти от основания к концу помимо надежности конструкции обеспечивает минимальное сопротивление при вкручивании сваи.
- Отсутствие деформации в процессе вкручивания заметно снижает вероятность отклонения сваи по вертикали. В отличие от сварного аналога, литой наконечник не деформирует и не уводит в сторону при встрече со старой кирпичной кладкой, твердыми корнями и камнями.
- Цинковое покрытие и устойчивый к появлению ржавчины сплав наконечника обеспечивает длительную антикоррозийную защиту сваи по всей длине.
Помимо существенных достоинств, литые наконечники не лишены недостатков, вытекающих из особенностей конструкции и технологии литься высокопрочных стальных изделий:
- Литой наконечник имеет шероховатую поверхность, которая создает дополнительное сопротивление в процессе вкручивания, чему также способствует более толстая стенка лопасти. Это делает невозможным процесс ручного вкручивания сваи.
- Технология литья не позволяет изготовить наконечник с особой точностью, из-за чего в конструкции возникают отклонения на несколько миллиметров. Это иногда становится причиной искривления опоры при завинчивании.
- Ограничение при изготовлении наконечника выбора марок стали только теми видами, которые подходят для литья.
- Различные свойства металла наконечника и трубы способствуют возникновению дополнительной напряженности в месте сварки, и ускоряют там коррозию, делая это место на свае самым слабым. Резьбовое соединение проблему решает, но по цене значительно дороже сварного и встречается редко.
- Дороговизна изделия в сравнении со сварными аналогами, а также из-за высокой технологичности производства недоступность изготовления полукустарным способом.
Особенности установки свай с литым наконечником
Главное правило установки сваи – вкручивание до тех пор, пока это возможно, то есть пока для этого хватает усилий. В начале работ производят пробное вкручивание для определения глубины расположения твердого слоя грунта. После вкручивания свай производится их обрезка по одному уровню и заливка внутренней полости бетоном. Это дает следующие преимущества:
- Повышение прочности сваи за счет утраты возможности сдавливания грунтом.
- Исключение возможности внутренней коррозии благодаря защищенности от попадания влаги изнутри.

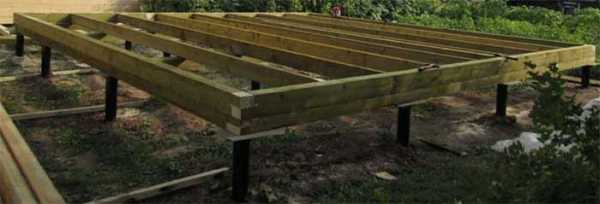

К верхним срезам при помощи сварки крепят элементы монтажа с отверстиями для соединения с металлическим или бетонным ростверком, а в ряде случаев все жестко связывают стальным швеллером в единую конструкцию. Такие сооружения получаются более надежными при использовании свай с литым наконечником, которые считаются идеальным вариантом при строительстве фундамента на неустойчивых грунтах.
www.svaisnab.ru
ТД Акмалит является официальным представителем Завода точных заготовок (г. Воткинск). На сегодняшний день это лидер по качеству выпускаемых литых наконечников и числу типоразмеров. Технические параметры литых наконечников
Номенклатура литых наконечников и цены В таблице приведены цены литых наконечников из стали 25Л-35Л.
Как купить литые наконечники Мы отгружаем винтовые наконечники со склада в городе Челябинске в течение 1-2 рабочих дней или предлагаем сжатые сроки выпуска под заказ. Отгрузка осуществляется на следующих условиях:
Наши контакты для размещения заказов и технических консультаций: Телефон: (351) 216-40-47 | ||||||
