Монтаж плит покрытия: виды и требования, приспособления и монтаж

Содержание

Технология монтажа плит перекрытия. Типовая технологическая карта на монтаж плит перекрытия

Дата: 15:10 19.10.2015

Монтаж плит перекрытия — процесс сложный и требующий больших затрат труда. Как правило, он происходит с использованием заводских железобетонных плит. Типовая карта монтажа плит перекрытия предусматривает технологию проведения работ, а также требования к их качеству и разрабатывается специалистами для каждого технологического процесса отдельно. Ею предусмотрена необходимость наличия следующих материалов при установке.

  • плита;
  • раствор бетона;
  • автокран;
  • кувалда;
  • мастерок и лом;
  • автоген.

В первую очередь убедитесь, что все стены дома возведены на одном уровне, иначе перекрытия могут идти «уступами», что сильно осложнит эксплуатацию помещения. Помните, что железобетонные плиты устанавливают только на несущие стены дома, а внутренние перегородки возводятся строго после завершения этого этапа.

Торцевые отверстия лучше всего заделать заранее при помощи минеральной ваты или бетона, а смежные плиты скрепить с помощью петель.

Аккуратно производите укладку на раствор, а в случае необходимости, поправляйте положение плит используя лом. Осуществляйте работу в соответствии с типовой технологической картой на монтаж плит перекрытия.
Требования к раствору для укладки

  1. тщательно просеянный песок;
  2. однородность;
  3. текучесть.

Монтаж плит перекрытия по правилам

  • тщательно соблюдайте технологию монтажа плит перекрытия;
  • заблаговременно вызовите автокран;
  • перед выгрузкой плит сделайте высокое основание для их укладки;
  • между плитами кладите деревянные брусья для их полной изоляции, не допускайте соприкасания элементов при хранении;
  • тщательно заделывайте внутренние пустоты;
  • соблюдайте технику безопасности.

Подробную ттк монтажа плит перекрытий можно найти в сети.

Монтаж плит перекрытия жилых зданий согласно СНиП

Плиты из железобетона являются лучшим выбором при изготовлении перекрытий в зданиях любого типа. Благодаря своим свойствам они позволяют провести работы в максимально короткие сроки.

Монтаж плит – очень непростая задача. Выполняя ее, требуется соответствовать условиям, указанным в нормативных документах – СНиП 3.03.01-87.

Характеристики

Перекрытие – важная часть здания, разделяющая этажи. Эта конструкция, расположенная горизонтально, может быть потолком или полом. Она должна эффективно выдерживать разные нагрузки, быть крепкой, пожаробезопасной и иметь звукоизоляционные свойства. Всем этим условиям отвечают плиты перекрытия из железобетона.

Чаще всего используются изделия двух видов: пустотные и сплошные (монолитные). У каждого из них есть свои преимущества и недостатки.

Сплошные плиты имеют большой вес, высокую стоимость, недостаточную шумоизоляцию, однако они обладают повышенным запасом прочности.

Достоинствами пустотных панелей является:

  • • достаточно высокий уровень шумопоглощения и теплоизоляции;
  • • демократичная цена;
  • • надежность;
  • • сниженный вес, если сравнить с монолитными плитами;
  • • долговечность;
  • • пожароустойчивость.

Исходя из этих свойств, при строительстве жилых домов пустотные плиты используются чаще, чем сплошные.

Установка плит

Перед монтажом плит перекрытия на несущие стены обязательно проводятся подготовительные работы, включающие проверку сертификата качества на изделия, размеров и внешний осмотр. Следующий этап – подготовка мест опирания плит, очистка их от мусора, снега и тд.

Если строение выполнено из газосиликатных блоков или пенобетона, то потребуется дополнительное усиление стен. Обычно для этих целей используется бетонная опалубка или армированный пояс.

Перед непосредственным монтажом плиты стены выравниваются бетонным раствором толщиной не более 2 см. Далее плита перекрытия поднимается строительным краном на нужную высоту, выравнивается в плоскости рабочими под руководством стропальщика, и укладывается на стену.

Между панелями, лежащими рядом, не должно быть промежутка. Край плиты должен опираться на стену как минимум на 10 см, расстояние от железобетонного изделия до стены должно быть 5 см.

Существуют максимальные допуски по горизонтальному отклонению находящихся рядом плит: при длине изделия до 4м-8мм, от 4 до 8 м-10мм и от 8 до 16 м-12мм.

Финальное закрепление осуществляется после контрольного осмотра и дополнительных замеров.

Для монтажа перекрытий должны использоваться железобетонные изделия удовлетворяющие требования ГОСТ 9561-2016 и ГОСТ 26434-2015.

Запрещается при укладке плит использовать бетонный раствор, который уже начал схватываться, также категорически запрещено восстанавливать пластичность раствора разбавляя его водой.

Техника безопасности

Перед началом работ по укладке плит все рабочие должны пройти инструктаж по мерам безопасности. К работам допускаются строители в возрасте не менее 18 лет, обладающие соответствующими допусками.

На строительном участке запрещено нахождение лиц, не допущенных к работам.

Вся строительная техника и оборудование должно быть проверено перед началом монтажных работ.

Траверса для монтажа плит перекрытия

Траверса (ТПИ) ЛК 5,0т 4,4м ~ 7,4м 2018 для монтажа плит перекрытия

Траверса для плит

Траверса для плит перекрытия

Траверса для плит

Траверса с захватами для монтажа плит перекрытия

Траверса для плит

Траверса с захватами для монтажа плит перекрытия

Previous Next
  • Траверса представляет собой линейную балку сварной конструкции из двух труб — внешней и внутренней, каждая из которых оснащена оголовком с двумя шарнирно закрепленными такелажными скобами типа СИ.
  • Верхняя такелажная скоба предназначена для присоединения к траверсе строп, предназначенных для навешивания ее на крюк крана. Нижняя такелажная скоба предназначена для закрепления на траверсе захватов для плит перекрытия.
  • В конструкции траверсы предусмотрена возможность изменения расстояния между захватами для плит перекрытия от 4400мм до 7400мм с шагом 500мм на сторону.
  • Для изменения этого расстояния следует вынуть из отверстий внешней трубы два быстросъемных шкворня и задвинуть или выдвинуть внутреннюю трубу относительно внешней трубы траверсы для получения нужной длины. После чего следует установить быстросъемные шкворни на место, зафиксировав взаимное положение труб траверсы.
  • Захватным органом служат два идентичных по своей конструкции опорных захвата типа Захват для плит ЗП-2,5т-1200-600 2018, грузоподъемностью 2500кг, шириной прижимных пластин 600мм, приобретаемые отдельно. Захваты могут работать в двух режимах:
    — режим индивидуальной работы — для подъема коротких плит массой до 2500кг может быть использован один Захват для плит ЗП-2,5т-1200-600 2018 без присоединения к траверсе и без второго захвата. Для сопряжения с крюком грузоподъемного механизма (с применением при необходимости для этого дополнительного стропа) использовать отверстие в вертикальной пластине Корпуса захвата,
    — режим совместной работы (основной режим) — для подъема плит длиной более 5000мм и массой до 5000кг используются два захвата, сопряженные с траверсой.

Траверса (ТПИ) ЛК 5,0т 4,4м ~ 7,4м 2018 (с 2-мя захватами для плит ЗП-2,5т-1200-600 2018)

Подходит для пустотных плит перекрытия длиной до 12000 мм

Технические характеристики:

  • грузоподъемность 5,0тн
  • длина 4,4м ~ 7,4м
  • ширина 0,4м
  • высота 0,4м
  • масса 180кг

Загрузить
применение траверсы для плит
схема строповки плиты
ПБ 1200х220 6000мм:
Sxema_Stropovki_plita_PB_1200х220_6000mm. PDF



Загрузить
применение траверсы для плит
схема строповки плиты
ПБ 1200х220 8200мм:
Sxema_Stropovki_plita_PB_1200х220_8200mm.PDF



По вопросам изготовления траверсы другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:

✉ Написать письмо: [email protected]

☎ Позвонить: +74955422625


Подробнее про

Захваты для плит


Траверса для монтажа плит перекрытия пустотных безпетельных типа ПБ

Траверса (ТПИ) ЛЦ 6,0т 2,0м~6,0м (с ЗП-3,0-1200-1500) 2019 для монтажа плит перекрытия

Траверса для плит

Траверса для плит перекрытия

Траверса для плит

Траверса с захватами для монтажа плит перекрытия

Previous Next

  • Съемное грузозахватное приспособление Траверса ЛЦ 6,0т 2,0м~6,0м (с ЗП-3,0-1200-1500) 2019, предназначено для подъема и перемещения грузов массой до 6000кг с использованием грузоподъемного механизма соответствующей грузоподъемностью и может быть использовано для перемещения плит перекрытия железобетонных многопустотных для зданий и сооружений типа ПБ 1500х220 шириной 1500мм, ПБ 1200х220 шириной 1200мм и длиной более 2500мм.
  • СГЗП имеет модульную конструкцию, облегчающую его транспортировку к потребителю или на место выполнения работ в разобранном виде.
  • Основной корпусной деталью СГЗП случит линейная балочная траверса типа Траверса ЛЦ 6,0т 2,0м~6,0м. В центральной части балки траверсы выполнена вертикальная пластина подвески с отверстием, предназначенная для навешивания на крюк грузоподъемного механизма. Корпус траверсы выполнен из двутавровой балки. В корпусе балки траверсы выполнены пять пар сквозных горизонтальных симметричных отверстий, расположенных на минимальном расстоянии 1340мм друг от друга, с шагом 500мм на сторону, которые предназначены для сопряжения с подвеской подвижного захвата ЗП-3,0-1500 и шкворнем фиксации.
  • Захватным органом СГЗП служат два идентичных по своей конструкции опорных захвата типа Захват для плит ЗП-3,0-1200-1500, грузоподъемностью 3000кг, шириной прижимных пластин 1200мм.
  • Основной корпусной деталью Захвата служит Корпус, к которому с помощью двух осей закреплены подвижные лапы, оснащенные вертикальной прижимной пластиной, предназначенной для сопряжения с торцевыми поверхностями плит перекрытия.
  • Для удержания лап захвата в раздвинутом положении предназначен подвижный фиксатор.
  • Для сопряжения захвата с балкой траверсы служит подвеска специальной конструкции.
  • Для обеспечения безопасности при выполнении работ по подъему плиты Захват оснащен страховочной цепью с крюками.
  • В конструкции захвата предусмотрена возможность настройки на работу с плитами шириной 1200мм и 1500мм. Для этой цели в корпусе захвата выполнены две пары отверстий на расстоянии 200мм и 500мм друг от друга. В зависимости от ширины перемещаемой плиты перекрытия лапы захвата сопрягаются с одной или другой парой отверстий, за счет установки в них осей, которые фиксируются с помощью специальных пружинных шплинтов.

Траверса (ТПИ) ЛЦ 6,0т 2,0м~6,0м (с ЗП-3,0-1200-1500) 2019

Подходит для пустотных плит перекрытия длиной до 12000 мм

Технические характеристики:

  • грузоподъемность 6,0тн
  • длина 6,0м
  • ширина 1,2. ..1,5м
  • высота 1,2м
  • масса 720кг

По вопросам изготовления траверсы другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:

✉ Написать письмо: [email protected]

☎ Позвонить: +74955422625


Подробнее про

Захваты для плит


Монтаж плит перекрытия по технологии СНИП для железобетонных покрытий

Если речь не идет о небольшом деревянно доме, где потолок представляет собой простейшую балочную конструкцию, в строительстве сталкиваются с проблемой потолочного перекрытия. Монтаж плит перекрытий и покрытий – наиболее надежный вариант.

Монтаж плит перекрытия

Плиты перекрытия: разновидности

Традиционным материалом для установки являются железобетонные изделия, изготовленные по разным технологиям. Это весьма тяжелые конструкции, для установки которых потребуется специальная техника. К тому же, от правильности их укладки и выбора целиком зависит прочность всего сооружения и условия ее эксплуатации, так что выбирать изделия необходимо с учетом норм СНИП. Расценки на материалы колеблются в зависимости от типа плиты и размера.

Монтаж плит перекрытия

  • Монолитные – наиболее тяжелые и рассчитанные на самую большую нагрузку. Они охотно используются в многоэтажном строительстве, но для небольших зданий – до 5 этажей, являются избыточными.
  • Пустотные – куда более популярный вариант. Сквозь изделие от торца до торца проходят овальные или круглые пустоты. Такие каналы влияют на стойкость к нагрузке, но не критично, и значительно облегчают конструкцию, что сказывается и на стоимости. Кроме того, в пустотном материале можно расположить коммуникации: кабели, гофрированные трубы и прочее. Расценки на изделия считаются самыми доступными, поскольку способ производства довольно прост. На фото – ЖЗБ-изделие с пустотами.
  • Шатровые – имеют вид лотка со сглаженными ребрами. Такое строение позволяет обойтись без ригелей или других балочных элементов. Также упрощаются работы по звукоизоляции и отделке помещений.
  • Ребристые или П-образные – такая конструкция оснащена двумя продольными ребрами жесткости. Это уменьшает материалоемкость изделия, но сохраняет прочность. Такие модели отличаются высокой стойкостью на изгиб, но применяются в основном при строительстве нежилых помещений, наподобие гаража. На фото – П-образные ЖЗБ.

Все виды плитных ЖЗБ можно использовать в качестве фундамента. Технология укладки и выбор материала зависят от характера фундамента и этажности здания, но требованиям СНИП такой вариант удовлетворяет.

Если для укладки потолка нет нужды в чертеже, то для сооружения основания дома чертеж необходим.

Монтаж плит перекрытия по СНИП

Даже пустотные изделия имеют весьма внушительный вес, так что технология их укладки непременно включает использование специализированной техники. Кроме того, к обязательным требованиям относится и наличие подъезда к строящемуся зданию. Самостоятельно выполнить такие работы нельзя.

Расценки же во многом зависят от дальности расстояния и размеров здания.

Чтобы уложить потолочные покрытия, необходимы следующие инструменты и материалы:

  • железобетонные плиты;
  • бетонный или цементный раствор;
  • автокран;
  • болгарка в тех случаях, когда материал нужно подрезать;
  • лом и кувалда.

Сама технология укладки очень проста.

  1. На место укладки потолочного покрытия наносят слой цементного или бетонного раствора.
  2. Устанавливают автокран так, чтобы из выбранного участка он мог обслужить максимально большую поверхность будущего потолка.
  3. Автокраном подцепляют за петли железобетонную плиту и укладывают на нужный участок. Как правило, сделать это за один раз не удается. Обычно положение корректируют ломом. Поскольку бетонный раствор схватывается не сразу, этот процесс вполне выполним.
  4. Расценки на монтаж плит перекрытия зависят от необходимости резать материал. Резка производится болгаркой с алмазным диском и кувалдой.
  5. Уложенные перекрытия закрепляют к стенам анкерами сквозь петли.
  6. Русты, образующиеся между плитами, тщательно заделывают.

На видео монтаж покрытия по требованиям СНИП рассматривается более наглядно.

Требования по монтажу плит перекрытий

При укладке необходимо выполнять несколько правил.

  • Несущие стены перед укладкой должны быть максимально ровными по высоте. Для этого используется балка: она размещается на двух противоположных стенах и строительным уровнем проверяется. Измерения проводятся через каждые 1–1,5 м. При необходимости перепады высоты выравнивают бетонной смесью.
  • Если материал угадывают на пенобетонные, газобетонные, стены из шлакоблоков, то согласно технологии предварительно проводят армирование. Высота пояса составляет не менее 15 см.
  • Перед монтажом пустоты заделывают, чтобы избежать промерзания. Согласно требованиям СНИП пустоты заполняют керамзитом или битым кирпичом, а затем заливают бетонным раствором.

ребристых по металлическим фермам и пустотных по железобетонным ригелям, а также на бетонирование монолитных участков (Технологическая карта)

4.5 Технологическая карта на устройство покрытия

4.5.1 Область применения

Технологическая карта разработана на монтаж плит покрытия: ребристых по металлическим фермам и пустотных по железобетонным ригелям, а также на бетонирование монолитных участков.

Монтаж плит покрытия ребристых производится звеном из пяти  человек в две смены в летнее время, пустотных – звеном из трех человек в две смены в летнее время.

4.5.2 Спецификация сборных железобетонных элементов покрытия

Наименование конструкции (размеры)

Кол-во

штук на покрытие

Объем 1-го монтажного элемента м3

Масса 1-го монтажного

элемента, т

Общий объем элементов, м3

Общая масса элементов, т

Плита ребристая

ПГ-5AIIIВТ

60

1,06

2,650

63,6

159

Плита пустотная

ПК60. 15-8АIVТ

31

1,12

2,800

34,7

86,8

ПК60.12-8АIVТ

5

0,84

2,100

4,2

11,0

ПК30.15-8

11

0,572

1,430

6,3

15,72

ПК30.12-8

6

0,432

1,080

2,6

6,48

Итого:

113

111,4

279

4. 5.3 Организация и технология строительного процесса

До начала монтажа плит покрытия необходимо:

—  выполнить кирпичную кладку и установить фермы по всей рабочей зоне монтажа ребристых плит покрытия;

—  выполнить кирпичную кладку на захватке и установить ригели в рабочей зоне монтажа пустотных плит покрытия;

—  произвести нивелировку кирпичной кладки;

—  произвести нивелировку установленных ферм;

—  подать на этаж столярные изделия, контейнеры с сантехматериалами;

—  подать из помещения ванн всю лишнюю арматуру, опалубку, инвентарные подмости и инструмент для армирования и бетонирования конструкций ванн;

—  создать необходимый запас конструкций на местах складирования;

—  доставить в зону монтажа необходимые монтажные приспособления, инструмент.

Плиты покрытия перед монтажом укладывают в штабеля или подают на транспортных средствах непосредственно под монтаж. Складирование плит производят в зоне действия монтажного крана. Высота штабеля не должна превышать 2,5 метра, в количественном выражении не более 6 ребристых плит и не более 8 пустотных плит (размещение штабелей плит ребристых и пустотных указано на листе 6 ДП – ПГС – 08 — 2003). Для строповки плит покрытия применяют четырехветвевые стропы и балансирные траверсы, а при использовании кранов большой грузоподъемности – траверсы с гирляндной подвеской плит. Перед подъемом плиты снабжаются инвентарным ограждением, которое крепят к монтажным петлям. У крайних плит это ограждение остается на весь период работ на крыше, у остальных его снимают после установки смежной плиты.

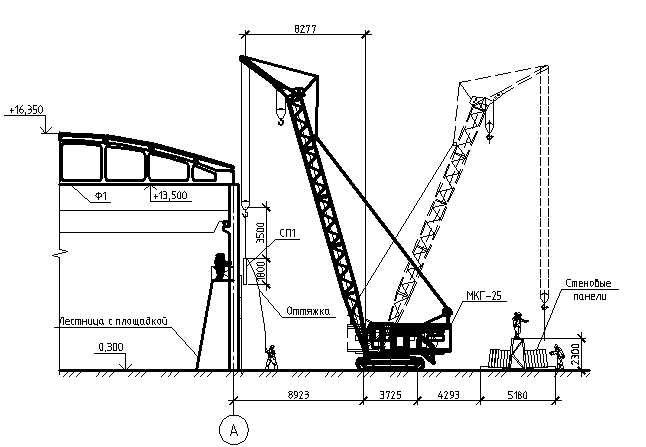

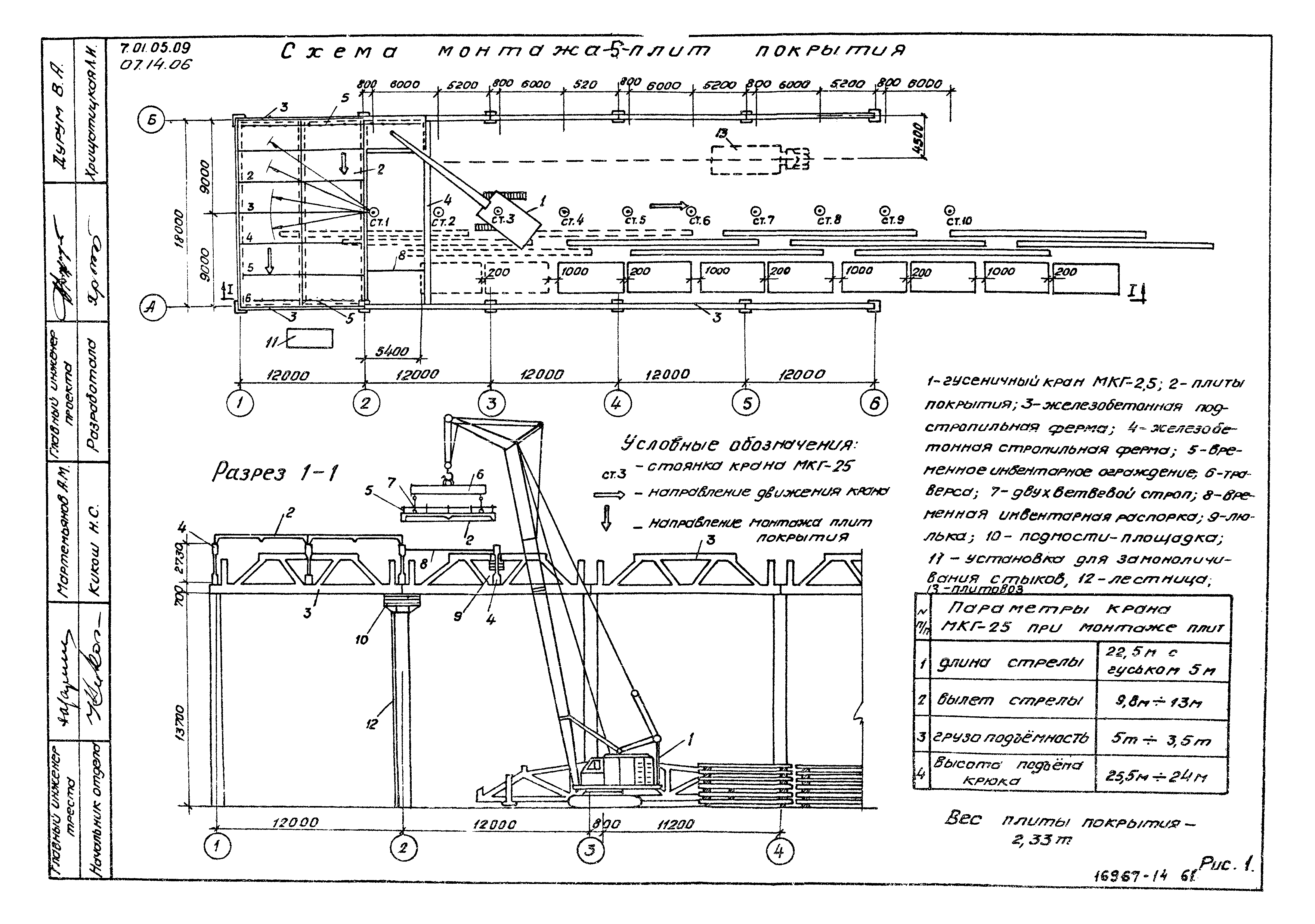

Монтаж ребристых и пустотных плит покрытия производится последовательно по ячейкам, аналогично первой ячейки. Предварительно должна быть произведена установка ферм с закреплением на них по одной ребристой плите в осях Д — Д, с целью  неизменяемости проектного положения ферм. Монтаж ферм производится краном, работающим в зоне осей 1-12 (далее №1), а монтаж покрытий по оси Д — Д производится краном, работающим в зоне осей 12-1 (далее №2).   Монтажные работы крана №1 начинаются с ячейки между осями 1-2 от плиты, ранее смонтированной  краном №2 при установки ферм. Монтаж ребристых плит покрытия краном №1 заканчивается в ячейке между осями 9-10.

После этого кран №1 переходит на монтаж пустотных плит покрытия в ячейке между осями 10-11 и Б-Г, на которой к тому времени должны быть выполнены предварительные работы по кирпичной кладке (смотри лист №6 ДП – ПГС – 08 — 2003). Монтажные работы крана №2 начинаются с ячейки между осями 1-2  и Д-Г и продолжаются последовательно от оси Д до оси З. При этом движение крана идет поступательно  от оси 1 до оси 11.

Последовательность монтажа плит должна обеспечивать устойчивость сооружения и возможность свободного доступа для приварки плит. Место установки первой плиты должно быть отмечено на ферме. С целью образования постоянного зазора для устройства шва пользуются ломиком-шаблоном.

Операции по монтажу плит покрытия выполняют в следующем порядке: подготавливают опорную поверхность, стропят плиту, подают ее к месту установки, укладывают, выверяют, расстроповывают и сваривают закладные детали с петлями плит. Подготовка опорной поверхности производится с передвижных площадок. Строповка плиты производится с помощью четырехветвевого стропа. Укладка первой плиты покрытия производится с передвижных площадок. Укладка последующих плит производится с ранее уложенных плит.

Каждую плиту приваривают не менее чем в трех углах к закладным деталям ферм. Временная прихватка плит покрытий не допускается,  поэтому плиты следует приваривать сразу швом 6 мм. Количество расчетных швов, их расположение и размеры определяются проектом в соответствии с конструктивной схемой здания.

Как установить настенные панели

Главная »Как установить настенные панели

На этой странице представлен общий обзор того, как установить настенные панели на гипсовую стену (Gyprock).

Обратите внимание, что описанные шаги в первую очередь относятся к модернизации (установке на существующее здание) стеновых панелей, а не к внутренним кронштейнам, которые могли быть установлены до того, как штукатурка была установлена ​​на внутренние стены.



Обзор установки настенных панелей

Перед тем, как вы начнете устанавливать настенную пластину, вам понадобится следующее:

  • Пила для гипса (гипсокартона)
  • Drop Sheet
  • Дух Уровень
  • Шаблон или линейка для выреза в настенной пластине
  • Отвертка (может быть с крестообразной или плоской головкой в ​​зависимости от настенной пластины)

Установка одинарных стеновых панелей с помощью гипсовых скоб C

  1. С помощью спиртового уровня наметьте короткую горизонтальную линию (около 50 мм), чтобы установить направляющую для вашего выреза, чтобы убедиться, что вы прорезаете прямое отверстие.
  2. Если у вас есть шаблон для вырезов настенной пластины, вы можете использовать его для отметки направляющей для вырезов. Если это недоступно, вы можете использовать линейку. Ширина выреза должна быть примерно 90 мм в ширину и 50 мм в высоту, так как это позволит кронштейну поддерживать опору у стены.
  3. Вырежьте в стене необходимое отверстие в соответствии с указаниями, изложенными в предыдущем пункте.
  4. Когда вырез будет завершен, вставьте гипсовый кронштейн в стену.
  5. Прикрепите настенную пластину к стене с помощью отвертки.
  6. С помощью спиртового уровня убедитесь, что настенная пластина выровнена. Может потребоваться небольшая корректировка.

Установка двух- и трехрядных настенных панелей

Обратите внимание, что эти кронштейны несовместимы с настенными панелями Clipsal или HPM. Эти кронштейны подходят только для настенных тарелок в стиле Decora. Этот формат возник в США, но распространен здесь, в Австралии, с домашними кинотеатрами, динамиками и различными настенными аудио / видео пластинами.


Установка одно-, двух- и трехъядерных монтажных коробок

Обратите внимание, что монтажные коробки на две и три группы не совместимы с настенными панелями Clipsal или HPM. Эти кронштейны подходят только для настенных тарелок в стиле Decora. Этот формат возник в США, но распространен здесь, в Австралии, с домашними кинотеатрами, динамиками и различными настенными аудио / видео пластинами.

Справка по крышкам переключателей света

— Руководство по установке и инструкции




Конфигурация — размеры

GFI Rocker

Да, они есть.Электротехническая промышленность стандартизировала многие типы переключатели, розетки и другие элементы управления, подходящие для современных 1,25 дюйма x 2,5 дюйма прямоугольный проем. Они известны под разными именами … кулисные переключатели, весла, GFI, GFCI или Decora ©.

Наш размер GFI Rocker подходит для множества различных типов переключателей, розеток, средства управления освещением, компоненты домашней автоматизации, телефонные устройства и многое другое. Во многих новых домах есть продукция Decora ©. Пока мы не связаны с Продукция Leviton, наши панели переключателей подходят для их электрических устройств Decora ©.

У нас есть множество вариантов дизайна, от одинарных рокеров GFI до 6 штук. банда GFI Rockers. Чтобы увидеть множество вариантов выбора GFI Rocker, просто нажмите «Конфигурации» в серой полосе вверху страницы и выберите размер тебе нужно.

Одно из наиболее популярных применений GFI Rocker — это GFCI или Ground. Неисправный прерыватель цепи — розетка, в которой находится кнопка тестирования. середина. Кабельное телевидение и телефонные розетки могут быть установлены на кулисный переключатель GFI. тарелки.Фактически, почти каждый стандартный переключатель теперь предназначен для широкого открытие. Чтобы увидеть множество электрических устройств, использующих GFI Rocker конфигурации, нажмите «Электрическое устройство» на верхней серой панели.

Нечетные конфигурации

Switch Hits имеет все стандартные размеры. Мы до сих пор не можем понять, как некоторые домовладельцы и профессионалы придумывают сумасшедшие комбинации выключателей, дуплексных розеток и устройств Decora © мы уже видели.В большинстве случаях, мы можем помочь со странными и весьма необычными настройками … в других случаях, что ж, нам нужно посмотреть. Контактный переключатель ударов с полный макет ваших электрических устройств … или еще лучше, отправьте фотографию ваша странная конфигурация, и мы сделаем все возможное, чтобы решить вашу дилемму.

Предложение нечетной конфигурации

Для действительно сумасшедших комбинаций маловероятно, что вы найдете стандартный щиток переключателя. Извините, но наши художники и производители не делают ничего нестандартного. Работа.

Довольно простое решение — либо изменить расположение существующих электрических устройств или замените один из выключателей или розеток на новые устройство с той же функцией, но другой формы. По большей части, это несколько винтов, несколько проводов, и все готово. Как только вы получите стандартный конфигурации, у вас будет сотни вариантов дизайна. Если не стандарт макет, ваш выбор очень ограничен.

Ознакомьтесь с нашими электрическими устройствами и узнайте, как такое же устройство можно использовать в Форма либо Дуплекс, либо Декора.Следовательно, простая замена даст у вас гораздо более широкий выбор вариантов дизайна.

Индивидуальные заказы

К сожалению, мы не можем принимать специальные заказы. Switch Hits представляет сотни художников и производителей, каждый из которых определяет дизайн и размеры, которые они предложение. И если они это сделают, Switch Hits представит это и продемонстрирует. Поэтому, если вы не видите размер, предлагаемый для понравившегося вам дизайна, это не доступный. Художник также не принимает никаких специальных заказов.

На заказ

Некоторые товары, которые мы предлагаем, имеют много разных размеров и конфигураций. в наличии и изготавливаются под заказ. Тем не менее, товары, сделанные на заказ, НЕ изготавливаются по индивидуальному заказу. заказы. Наши художники и производители не отклоняются от цветов и конфигурации, представленные на нашем веб-сайте.

Увеличенный

У нас есть много негабаритных панелей переключателей, чтобы закрыть слишком большие отверстия. Пожалуйста, воспользуйтесь нашим Инструмент большого размера, ссылка на который находится в верхней строке меню на каждой странице.

Откидные переключатели

Многие из наших конструкций коммутационных панелей имеют комбинированные переключающие пластины, которые можно «Перевернутый» или повернутый на 180 °. Эти переключатели отмечены значком символ. Итак, если у вас есть аппаратная конфигурация, которую вы не можете найти панель переключателя, сначала проверьте, может ли одна из наших существующих конфигураций быть перевернулся, чтобы разместить ваше оборудование. (Вы можете определить это по стоя на голове, наклонив голову в сторону, чтобы оборудование было вверху вниз, или, как мы рекомендуем, просто переверните панель переключателей в своем воображении. чтобы определить, подходите ли вы.) Много раз переключение панели переключателей будет решить вашу проблему. Если конкретная комбинация щитка переключателей не отмечена изображение с двойными стрелками, дизайн на панели переключателей будет неправильным, если перевернуть — вы бы не хотели, чтобы птицы летали вверх ногами или животные ходили по небу, не могли бы вы?

Вернуться к началу

Установка

Подходящие винты

Мы прилагаем винты № 6-32 для всех панелей переключателей. Поскольку винты входят только в ограниченное количество цветов, и наши переключатели представлены в тысячах цветов, точно совпадающие винты невозможны.

Включаемые в комплект нейлоновые винты легко «красить» волшебным маркером, гвоздем. полироль и т. д. Реально цвет не обязательно должен быть точным. Поскольку соотношение панели переключателя к винту настолько велико, что вы никогда не заметите небольшое изменение дополнительного цвета.

Винты не совпадают

Если вы обнаружите, что отверстия для винтов, переключатели или розетки не совпадают с Переключатель с несколькими бандами, обычно есть простое решение.

Переключатели (не щиток переключателей) крепятся к прямоугольной или квадратной коробке. монтируется в стене. Сняв щиток переключателя, вы заметите монтаж винты в верхней и нижней части переключателя для установки в электрическую коробка. Ослабьте винты ровно настолько, чтобы переключатель мог двигаться вперед и назад. Вы заметите, что вверху и внизу каждого переключателя примерно 1/4 дюйма люфт на каждом крепежном винте. Это означает, что для двойного переключателя 1/2 дюйма играть в.

Будьте осторожны, чтобы не прикасаться к винтам по бокам переключателей или торговые точки. Если власть еще жива, можно шокировать. Если ты не чувствуешь комфортно делать это самому Проконсультируйтесь с электриком или разнорабочим .

Еще немного ослабив винты, поместите панель переключателей на переключатели и отрегулируйте переключатели соответствующим образом, чтобы они совпадали с щиток переключателя. Сначала запустите ВСЕ винты, что продолжит процесс выравнивания.Затяните винты, как если бы вы покрывали автомобильную шину — поочередно. Помните, некоторые Щитки переключателей, хотя и прочные, могут сломаться из-за чрезмерного затягивания. Не затягивайте слишком сильно. … достаточно лишь твердости.

Слишком длинные винты

В комплект Switch Hits входят винты, предоставленные художником или производителем. Эти винты входят в стандартную комплектацию всего электрического оборудования в основных странах США. производители … Leviton, Hubbell и т. д. Иногда винты 3/4 «или 1/2» Не ввинчивайте полностью для некоторых марок выключателей или розеток.

Если прилагаемые винты изготовлены из нейлона, эти винты можно легко укоротить, обрезать их ножницами.

Если вам нужны более короткие металлические винты, пожалуйста, свяжитесь со Switch Hits, и мы сделаем мы делаем все возможное, чтобы удовлетворить ваши потребности.

Слишком короткие винты

Время от времени добавлялась новая плитка в качестве фартука и строительства. Экипаж соответствующим образом не регулировал электрические устройства. Вы можете найти свой выключатель или розетка слишком далеко для наших стандартных винтов.Просто свяжитесь с нашим Отдел обслуживания клиентов и мы будем рады отправить вам более длинные винты.

Переключатель не прилегает к стене

Если щиток переключателя не прилегает к стене идеально, это может: а может и не быть — решение. Пожалуйста, попробуйте следующее:

Достань отвертку

Если есть зазор между щитком переключателя и стеной, это может быть незначительная регулировка. С переключателем удален, вы заметите 2 винта на выключателе (или розетке), которые ввинчиваются в электрическая коробка сидит в стене.Затягивая верхний и нижний винты, выключатель должен дальше углубляться в стену. Вы хотите затянуть переключатель чтобы металлические распорки располагались как минимум заподлицо со стеной. Это потянет Переключатель также приблизить к стене и устранить зазор.

Плоская спина

У нас есть несколько художников, которые Сделайте свои щитки переключателей из плоского куска приклада, а спинки не утопленный. Если электрическое устройство внутри металлического ящика…Переключить переключатель, розетка, или коромысло … не утоплен в стену как описано выше, саморезы Используемый для крепления переключателя к распределительной коробке, может быть причиной этого зазора. Опять же, попробуйте затянуть переключатель в коробке так, чтобы винты переключателя были минимум заподлицо со стеной.

Плохой электрик

Не винить, но мы находим далеко слишком много клиентов, чьи электрики не установили электрические коробки достаточно глубоко, чтобы переключатель мог правильно сесть.В этом случае плоские задние пластины не будет лежать вровень.

Деформированная панель переключателей

Некоторые из наших художников делают очень уникальные продукты . .. вручную. Иногда они не «идеальны» как промышленные пластины. Мы не оправдываем своего стремления предоставить вам самый широкий выбор, поскольку возможный. Мы рассматриваем эти искусственно созданные недостатки как характер.

Что делать?

Мы предлагаем попробовать пожить с этим некоторое время. пока.Наслаждайтесь артистизмом панели переключателей, и вы сразу заметите количество времени, когда зазор «исчезнет» … красота переключателя будет расти на вас и брать на себя все внимание. Но, если вас это беспокоит, пожалуйста, не стесняйтесь вернуть любой товар в соответствии с нашими Инструкции по возврату.

Вернуться к началу

Ваш заказ на коммутационную панель

Очистка переключателей

Как правило, большую часть очищают мягкое средство для мытья посуды и вода. ваших декоративных панелей переключателей просто красиво.Очиститель окон тоже подойдет. Большинство латунных и других металлических панелей переключателей защищены и могут быть убирал таким же образом.

Никогда не используйте абразивные чистящие средства.

Товар с дефектом

При рассмотрении дефектов , помните Switch Hits. специализируется на изделиях ручной работы. Из-за того, что наша продукция изготавливается вручную, вариации кроя, отделки и цвета являются обычными и ожидаемыми — каждый Переключатель — это уникальное произведение искусства.Когда мы ожидаем вариации в конкретном линия переключателей, мы делаем все возможное, чтобы заказ как можно более последовательный.

Некоторые из наших художников делают уникальные изделия … вручную. Иногда они не «идеальный», как изготовленная пластина. Наличие униформы, фабричный облик — это не возможно для многих дизайнов. Мы не оправдываем своего стремления дать вам максимально широкий выбор. Мы рассматриваем эти искусственно созданные недостатки как персонаж.

Другие решения

Если вы все еще недовольны . ..
Мы будем рады принять любые возвращается по любой причине. Просто следуйте нашим Инструкции по возврату.

Варианты цвета / покрытия

Это мелкий шрифт на нашем веб-сайте. Поскольку большинство Переключатели изготавливаются вручную, каждую следует рассматривать как уникальный предмет искусство. Возможны различия в цвете, отделке и размере, которые характерны для дизайн ручной работы.Как и почти все, что сделано из натуральных элементов, цвет может изобразить несколько вариаций.

Деревянные переключатели

Дерево — это натуральный материал с вариациями цвета, текстуры и рисунка. На эти вариации влияет естественный процесс выращивания, и они неконтролируемый плотником. Цвет древесины внутри дерева варьируется. между заболонью (внешними слоями дерева, которые продолжают транспортный сок), который обычно светлее по цвету, чем «сердцевина» ( бывшие слои, для которых ячейки стали заполнены естественными отложениями). Различные виды производят разные рисунки зерна (рисунки), которые влияют на процесс отбора. В любом избранные виды. Столяр-архитектор не может выбрать массивный пиломатериал черенки внутри вида по зернистости и цвету тем же способом, для которого могут быть выбраны виниры. Изменения цвета, текстуры и текстуры будут происходить в лучшая архитектурная обработка дерева.

Стандарты качества архитектурных деревянных конструкций, 7-е издание, версия 1.0, 1997

Переключатели из латуни, меди, никеля

Металлические переключатели, подвергнутые фототравлению или кислотному травлению, реагируют по-разному. к процессу в зависимости от чистоты содержания металла. Поэтому те сделанные вручную из металла, могут иметь другую отделку. Опять же, каждый один — личность со своей индивидуальностью.

Вернуться к началу

На заказ

Почему заказ?

Несмотря на то, что Switch Hits располагает более чем 240 000 коммутационных панелей, готовых к отправке, мы также предлагаем качественные товары на заказ, которых нет на складе, но изготовлены, как только мы получим на них заказ. Как правило, эти коллекции представлены сотни различных комбинаций рисунков, цветов и размеров — слишком много для хранения на нашем складе.

Когда будут отправлены товары, сделанные на заказ?

Мы перечисляем все сроки доставки на видном месте на странице каждого товара, а также на Страница подтверждения корзины покупок, которую вы видите перед размещением заказа. Немного художники делают и отправляют товары на заказ в течение 1 недели, в то время как другой художник изготовление уникальных изделий ручной работы может занять до 8 недель.Среднее составляет 2-3 недели, но, опять же, это указано на страницах этих товаров.

Вещи на заказ в основном поступают из небольших студий, где художники много предпочитают заниматься своим ремеслом, а не отвечать на вопросы о доставке. (И чем больше вопросов мы им присылаем, тем дальше они от своих рабочих мест!) Поэтому мы не можем более точно указать даты отгрузки для заказов, сделанных на заказ. Предметы.

Политика возврата на заказ

Большое разнообразие и уникальность наших изделий на заказ делает перепродажу особый дизайн в определенных сочетаниях цвета и размера чрезвычайно трудный.Поэтому мы создали специальный возврат на заказ. политика.

  • По мнению мастеров, с которыми мы работаем, некоторые предметы НЕ ВОЗВРАЩАЕМЫЙ и отмечен как таковой на каждом конкретном страницу продукта.
  • Все остальные возвращенные товары, сделанные на заказ, будут иметь следующие ограничения: Может быть возвращено максимум 2 единиц любой конфигурации. без пополнения запасов. Для более крупных заказов два самых маленьких конфигурации не будут иметь никаких затрат на пополнение запасов …все другие возвращенные товары будут иметь следующие расходы на пополнение запасов меньше транспортных расходов.

Пополнение запасов для товаров, сделанных на заказ


Инструкции по возврату

Пожалуйста, следите за нашими вернуть инструкции, когда возврат одобренных вами товаров, изготовленных на заказ.

Наш совет

Эти панели переключателей, сделанные на заказ, настолько уникальны и привлекательны, что мы вас знаем заслуживают и будут им нравиться.Просто будьте осторожны при первом заказе — Закажите один или два понравившегося стиля и цвета. Когда вы получите свой первый отправка и вам они очень нравятся, вы можете заказать оставшуюся часть вашего домой без каких-либо тревог.

Индивидуальный заказ по сравнению с индивидуальным заказом

Switch Hits содержит и содержит множество необычных конфигураций панели переключателей, необходимых для новых и старые дома и коммерческие постройки. если ты email Switch Находит описание или изображение необходимой конфигурации, обычно мы можем предложить решение для вашего ситуация.

К сожалению, мы не можем принимать специальные заказы. Switch Hits представляет сотни художников и производителей, каждый из которых определяет дизайн и конфигурации они предлагают. И если они это сделают, Switch Hits представит это и продемонстрирует. Поэтому, если вы не видите размер, предлагаемый для понравившегося вам дизайна, это не доступный. Художник не примет никаких специальных заказов … извините.

Некоторые товары, которые мы предлагаем, имеют много разных размеров и конфигураций. в наличии и изготавливаются под заказ.Тем не менее, товары, сделанные на заказ, НЕ изготавливаются по индивидуальному заказу. заказы. У наших художников и производителей есть свои приспособления, рисунки и цвета. готов пойти. Извините, они не будут отклоняться от цвета и конфигурации которые представлены на нашем веб-сайте.

Вернуться к началу

Как установить безвинтовую выпускную крышку — Безвинтовые выпускные крышки

Фотография Филиппа Фридмана / Studio D

Крышки без винтов должны работать со стандартной дуплексной розеткой или кулисным выключателем с прямоугольной поверхностью.Эти пластины не будут работать с дуплексными розетками с круглой поверхностью или с тумблером света.

Меня достаточно заинтересовал ваш вопрос, чтобы провести тестовый запуск, поэтому я пошел в домашний центр, купил несколько разных типов безвинтовых крышек и протестировал их на различных розетках. Некоторые розетки были изготовлены тем же производителем, что и крышки, а другие розетки были изготовлены другим производителем. Крышки сработали в обоих случаях. Однако это не считается универсальным тестом.Купите несколько покрытий и испытайте их, прежде чем покупать достаточно, чтобы покрыть весь дом или несколько комнат.

Эти накладки устанавливаются на плиту, которая устанавливается под монтажной лентой розетки или выключателя. Для этого вам нужно отключить питание устройства, снять его крышку, ослабить крепежные винты устройства, а затем поднять розетку или переключатель вверх примерно на полдюйма. Затем вы толкаете плиту (которая состоит из двух половинок) под ремешок и снова прикручиваете устройство. Устройство должно плотно прижаться к плите, когда вы закручиваете крепежные винты на место. Наконец, правильно расположите безвинтовую крышку над основанием — стрелка на ее задней стороне указывает, какой конец находится вверху. Затем защелкните крышку на основании. Вы должны знать, что крышка очень плотно фиксируется на основании. С крышками, которые я тестировал, вам нужно вставить небольшую отвертку в прорезь в нижней части розетки, чтобы вытащить ее из основания. Если вы установите эти крышки на розетки, у которых заземляющий контакт направлен вверх, то после установки крышки будет видна небольшая прорезь.

Пара вещей может пойти не так.Во-первых, плита должна опираться на плоский гипсокартон или штукатурку. Шишка или выпуклость помешают правильной установке пластины. Во-вторых, я вижу, где конструкция опорной плиты может не допускать ее использования в пластиковых старых электрических коробках (это коробки, устанавливаемые после того, как дом построен, в которые вылавливают провод и устанавливают устройства). Лицевая сторона этой коробки расположена немного выше поверхности стены, в отличие от стандартной электрической коробки с лицевой стороной, которая находится заподлицо с гипсокартоном. Приподнятая поверхность старого рабочего ящика может задевать плиту.

(Иллюстрации Мерс Иглесиас)

Рой Берендсон Старший домашний редактор Рой Берендсон проработал более 25 лет в Popular Mechanics, где он писал о плотницких, каменных, малярных, сантехнических, электрических, деревообрабатывающих, кузнечных, сварочных работах, уходе за газонами, использовании бензопил и наружном энергетическом оборудовании.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Советы по установке каменных крышек панели переключателей

Инструкции по установке включены в заказ на коммутационную панель

Адаптация магнитов к диммерным переключателям с алюминиевой рамкой

Электромонтаж и установка телефонных розеток

Монтаж магнитного телефона, кабеля или заглушек

Изменение цветных крышек для розеток Lutron по индивидуальному заказу

Установить каменные панели переключателей очень просто и просто, только будьте осторожны, чтобы не затянуть крепежные винты слишком сильно! Если ваши выключатели и розетки были установлены правильно, для начала все, что необходимо, — это снять старые крышки и прикрутить новые каменные панели переключателей с помощью винтов соответствующего цвета. При вкручивании винтов держите отвертку за вал, как на фото, чтобы лучше почувствовать, когда винт начинает затягиваться. Если вы перешли на магнитные панели переключателей, просто установите их на место после удаления старых панелей переключателей, и все готово. Магниты держатся достаточно хорошо, поэтому они никогда не оторвутся случайно, но они никогда не будут оказывать никакого давления на щиток переключателя. Если у вас есть пластины с магнитным переключателем и диммеры, перейдите по ссылке Здесь .

Если ваша панель переключателей качается из-за неровной стены, вам необходимо их стабилизировать.Для этого добавьте небольшие капли герметика под подвижные углы, накройте герметик бумажным полотенцем и аккуратно установите пластину переключателя, чтобы выровнять герметик. Мне нравится использовать бумажное полотенце, так как оно дышит, поэтому герметик высыхает быстро и полностью, в отличие от пластика. Раскачивание коммутационных панелей создаст большую нагрузку на винт на типе, и магнитный тип может выпасть при ударе.

На фотографии ниже показан кусок герметика размером с горошину с остатками бумажного полотенца в правом нижнем углу.Это все, что нужно для магнитных пластин, но для винта на пластине я бы использовал больше герметика по бокам и снизу для большей поддержки.

Инструкции по установке монтажной панели с винтовым креплением

Установка каменных щитков полностью отличается от установки пластиковых. При установке каменных панелей переключателей очень важно, чтобы розетка или выключатель были правильно установлены до установки панели переключения. Выключатель или розетка должны быть установлены так, чтобы в самом устройстве не было движения, и они должны находиться в правильной плоскости по отношению к стене, чтобы при использовании выключателя или розетки на пластину передавалась очень небольшая нагрузка.Если пластина не прилегает к стене естественным образом, снимите ее и отрегулируйте переключатель или розетку до упора. Также рекомендуется перед установкой проверить посадку между пластинами и розеткой или переключателем, чтобы убедиться в отсутствии конфликтов. Винты должны просто удерживать пластины на месте без напряжения на пластинах. Винты не следует затягивать сильнее, чем ногтем большого пальца. Любое большее напряжение, чем это, может сломать каменную плиту переключателя.

Примечание для подрядчиков / электриков: не пытайтесь втянуть выключатель или розетку в панель переключения с помощью винтов, как это обычно делается с пластиковыми панелями переключения.Это сломает каменные плиты переключателей.

Инструкции по установке магнитной панели переключения

Чем плотнее камень установлен в распределительные коробки, тем лучше будет крепление для светильников. Для правильной установки ваших каменных распределительных щитов электрические коробки должны быть установлены так, чтобы они не выступали за поверхность камня. Светильники должны плотно прилегать к поверхности камня, без каких-либо движений самого приспособления. Для крепления к электрическим коробкам необходимо использовать монтажные винты, поставляемые с креплениями, а не винты для гипсокартона. Перед установкой убедитесь, что металлические рамы на светильниках прямые и плоские, и что они не деформируются при прикручивании их к стене. При установке многоблочных коммутационных панелей безопаснее всего использовать пластиковую переключающую панель, чтобы выровнять светильники друг с другом перед установкой каменной коммутационной панели. Теперь, когда приспособления установлены правильно, аккуратно установите щиток переключателя на место, стараясь не дать магнитам защелкнуться на месте. Магниты довольно сильные! Если панель переключателя ударилась о стену, снимите ее, нанесите герметик размером с горошину на стену под углом, где качается пластина переключателя, накройте герметик куском бумажного полотенца, чтобы он не приклеил пластину переключателя к стене. и аккуратно установите панель переключателя на место.

Адаптация магнитов к диммерным переключателям с алюминиевой рамкой

Так как алюминиевые рамы диммерных переключателей не являются магнитными стальными прокладками, мы вынуждены устанавливать их за ними, чтобы наши безвинтовые панели переключателей работали. Чтобы установить их, просто снимите старую панель переключателя, открутите один из винтов, удерживающих переключатель на месте, сдвиньте прокладку за рамой переключателя, как показано на фотографии ниже, а затем закрутите винт. После закрепления закрепите другой конец и Вы готовы установить новую панель переключателей.

Электромонтаж и установка телефонных розеток

Поставляемые нами телефонные гнезда представляют собой стандартные гнезда для трапецеидального искажения. Следуйте инструкциям по подключению, предоставленным производителем разъема, которые отправляются вместе с вашим заказом, или перейдите по ссылке ниже. Вставьте провода в гнезда перед тем, как вставить их в каменную плиту. Удар перфоратора может сломать пластину, если домкрат прикреплен к пластине.После подключения разъема просто вдавите его в отверстие так, чтобы пластиковая защелка была обращена к алюминиевому блоку, приклеенному к задней части пластины, как показано на первом фото ниже, пока он не встанет на место, как показано на втором фото. Домкрат снимается нажатием на защелку небольшой отверткой, зажатой между ним и алюминиевым блоком при извлечении. Пожалуйста, будьте осторожны с тарелкой. Он хрупкий.

Инструкции по подключению телефона

Технические характеристики телефона

Инструкции по подключению разъема для передачи данных

Технические характеристики разъема для передачи данных

Таблица перекрестных ссылок на цвета проводки


Цвета телефонного разъема

Стандартный

Альтернативный 1 Альтернативный 2

Синий

Красный

Синий

Синие / белые штрихи

Синий / Белый

Зеленый

Белый

Белые / синие штрихи

Оранжевый

Желтый

Оранжевый

Оранжевые / белые штрихи

Оранжевый / белый

Черный

Белый

Белые / оранжевые штрихи

Инструкции по установке магнитного телефона, кабеля или заглушек

В случае с телефоном, кабелем или глухими пластинами нет стали, к которой могли бы притягиваться магниты, поэтому вам придется приклеивать стальные полосы, которые мы предоставляем, над и под электрической коробкой. Это простой процесс, как показано на фотографиях ниже. Сначала положите на тарелку кусок тонкой пластмассы, такой как Saran Wrap или что-то подобное. Пластик такой, чтобы к стене не приклеивали тарелку, только стальные полосы. Затем поместите две стальные полосы на магниты, приклеенные к пластине, убедившись, что они не выступают над нижней частью пластины. Установите пластину на стену и убедитесь, что она ровно прилегает к стене. Как только вы будете довольны посадкой, приклейте к пластине несколько полосок ленты.Перед нанесением клея рекомендуется проверить приклеивание пластины на место. Убедитесь, что используемая лента будет держаться и не оставляет следов на камне при снятии. Я обнаружил, что синяя малярная лента 3M — лучшая. Вы можете использовать полоски ленты вдоль двух краев пластины, прикрепленной к стене, в качестве ориентиров, чтобы помочь расположить ее. Это поможет обеспечить центровку пластины над вырезом.

Теперь вы готовы нанести клей на стальные полосы. Лучше всего использовать эпоксидный клей, как правило, чем дольше время отверждения, тем лучше он склеивается, но суперклей работает нормально. Для фотографий использовала заполнитель зазоров или гель-суперклей. Как только вы будете готовы к нанесению клея, нанесите на стальные полосы примерно столько, сколько показано на фотографии ниже. Это фото действительно расширяется, чтобы рассмотреть его поближе.

Теперь, когда у вас есть клей на стальные полосы, приклейте пластину к стене именно там, где вы хотите.

Убедившись, что клей полностью затвердел, осторожно снимите пластину.Магниты держатся очень хорошо, поэтому вам может потребоваться лезвие бритвы, чтобы приподнять пластину, чтобы удержать ее. Теперь подключите кабель или телефонную линию к разъему, установите пластину на место, и все готово.

Изменение цветных крышек для розеток Lutron по индивидуальному заказу

Если вы используете светильники Lutron с одним из нестандартных цветов, вам нужно будет изменить крышки, используемые на приспособлениях розеток. Это пластиковая крышка, которая защелкивается на стандартном дуплексном приспособлении для розетки, чтобы получить стандартную розетку прямоугольной формы с нестандартным цветом.На фотографии слева показана обратная сторона одной из крышек после снятия ее с приспособления, при этом соблюдайте осторожность, чтобы не повредить защелку, как показано справа. Ножницами или кусачками можно легко обрезать петлицы, оставив мелкие кусочки в углах. Эти угловые элементы необходимы, чтобы удерживать крышку на месте под панелью переключателей.

На этой фотографии показано, как следует обрезать крышку, чтобы она соответствовала карманам на задней стороне вашего нового щитка переключателей.


Если, когда вы закончите, панель переключателей не подходит, проблема, скорее всего, в том, что ваше приспособление немного великовато.Поскольку крышка проходит над дуплексным приспособлением, а панель переключателей предназначена для стандартного выходного устройства прямоугольной формы, отверстие сверху вниз на 0,015 дюйма меньше по сравнению с нашими дуплексными пластинами переключателя. Все, что вам нужно сделать, это немного отшлифовать верх и низ приспособления.

Руководство по установке узлов крышки корпуса Honeywell

Главная »Домашняя страница Honeywell» Руководство по установке узлов крышки корпуса Honeywell

Руководство по установке узлов крышки корпуса Honeywell

ПРИМЕНЕНИЕ

Используйте крышку 50001137-001, 50002883-001 Узлы пластин для закрытия отметок на стене или для крепления термостата к 2-дюймовому.x 4-дюймовая электрическая коробка.

Используйте узел крышки 50001137-001 с FocusPRO® TH5110. Узел крышки 50001137-001 содержит две крышки (малая и средняя), один кронштейн, два винта №6-32 x 5/8 с плоской головкой и два винта № 6-32 x 1/4 с цилиндрической головкой.

Используйте узел крышки 50002883-001 с термостатами серии FocusPRO® 5000 и 6000, термостатами серии PRO 1000, 2000, 3000 и 4000 и термостатами серии Commercial PRO ™ 7000. Узел крышки 50002883-001 содержит две крышки (средняя и большая), один кронштейн, два винта №6-32 x 5/8 с плоской головкой и два винта № 6-32 x 1/4 с цилиндрической головкой.

Рис. 1. Узлы крышки 50001137-001, 50002883-001.

См. Таблицу 1, где указаны рекомендуемые накладки для термостата, который вы заменяете.

90 Средний

00 Маленькая 90 348

Средний

T8034 средний

Средний

90 348 T8090, T8190, T8095, TS8095, T8195, T8196 / Q682 9348 средний 9348 средний средний 00000 н. 0000391160 00000 н. 0000392205 00000 н. 0000392540 00000 н. 0000400145 00000 п. 0000400246 00000 н. 0000400535 00000 п. 0000400656 00000 п. 0000400824 00000 н. 0000400850 00000 н. 0000401176 00000 н. 0000401287 00000 н. 0000401412 00000 н. 0000401537 00000 н. 0000401660 00000 н. 0000401783 00000 н. 0000401908 00000 н. 0000401974 00000 н. 0000402074 00000 н. 0000415513 00000 н. 0000416305 00000 н. 0000417113 00000 п. 0000417937 00000 н. 0000418761 00000 н. 0000419153 00000 н. 0000420025 00000 н. 0000420401 00000 н. 0000421161 00000 н. 0000421553 00000 н. 0000422313 00000 н. 0000422673 00000 н. 0000423257 00000 н. 0000423633 00000 п. 0000424217 00000 н. 0000424577 00000 н. 0000425161 00000 п. 0000425537 00000 п. 0000425929 00000 н. 0000426305 00000 н. 0000426681 00000 п. 0000427297 00000 н. 0000427897 00000 н. 0000428449 00000 н. 0000429065 00000 н. 0000429425 00000 н. 0000430009 00000 н. 0000430385 00000 н. 0000431033 00000 н. 0000431489 00000 н. 0000432105 00000 н. 0000432961 00000 н. 0000433593 00000 н. 0000434609 00000 н. 0000435289 00000 п. 0000436305 00000 п. 0000436937 00000 п. 0000437905 00000 н. 0000438777 00000 п. 0000439681 00000 н. 0000440473 00000 н. 0000441217 00000 н. 0000441913 00000 н. 0000442737 00000 н. 0000443593 00000 н. 0000444401 00000 н. 0000445337 00000 п. 0000446129 00000 н. 0000447049 00000 н. 0000447777 00000 н. 0000448345 00000 н. 0000449089 00000 н. 0000449689 00000 н. 0000450401 00000 п. 0000459114 00000 п. 0000459858 00000 н. 0000460250 00000 н. 0000460994 00000 н. 0000461722 00000 н. 0000462402 00000 п. 0000463050 00000 н. 0000463234 00000 н. 0000463498 00000 н. 0000463810 00000 н. 0000464122 00000 н. 0000464786 00000 н. 0000465098 00000 н. 0000465890 00000 н. 0000466202 00000 н. 0000467026 00000 н. 0000467322 00000 н. 0000468034 00000 н. 0000468218 00000 н. 0000468866 00000 н. 0000469050 00000 н. 0000469730 00000 н. 0000469914 00000 н. 0000470562 00000 н. 0000471210 00000 н. 0000471842 00000 н. 0000472474 00000 н. 0000473555 00000 н. 0000475004 00000 н. 0000480037 00000 н. 0000480221 00000 н. 0000480885 00000 н. 0000481101 00000 п. 0000481701 00000 н. 0000482029 00000 н. 0000482821 00000 н. 0000483133 00000 п. 0000484085 00000 н. 0000484397 00000 н. 0000485606 00000 н. 0000485918 00000 н. 0000486999 00000 н. 0000487311 00000 н. 0000488295 00000 н. 0000489295 00000 н. 00004

00000 н. 0000491151 00000 н. 0000491367 00000 н. 0000491551 00000 н. 0000491735 00000 н. 0000492687 00000 н. 0000493527 00000 н. 0000494479 00000 н. 0000495367 00000 н. 0000509553 00000 н. 0000510425 00000 н. 0000528643 00000 н. 0000529467 00000 н. 0000547253 00000 н. 0000548093 00000 н. 0000549382 00000 п. 0000550190 00000 н. 0000551030 00000 н. 0000551838 00000 п. 0000552630 00000 н. 0000553454 00000 н. 0000554470 00000 н. 0000555486 00000 н. 0000556262 00000 н. 0000557262 00000 н. 0000558118 00000 п. 0000559086 00000 н. 0000559846 00000 н. 0000560638 00000 п. 0000561622 00000 н. 0000562430 00000 н. 0000563446 00000 н. 0000564254 00000 н. 0000565222 00000 н. 0000566238 00000 п. 0000567254 00000 н. 0000568190 00000 н. 0000569126 00000 п. 0000570062 00000 н. 0000571046 00000 н. 0000572062 00000 н. 0000573014 00000 н. 0000574255 00000 н. 0000575175 00000 н. 0000576544 00000 н. 0000577544 00000 н. 0000578769 00000 н. 0000579689 00000 н. 0000580850 00000 н. 0000581786 00000 н. 0000582850 00000 н. 0000583834 00000 н. 0000584931 00000 н. 0000585915 00000 н. 0000586947 00000 н. 0000587947 00000 н. 0000589011 00000 н. 00005

    00000 н. 00005

    00000 н. 0000592011 00000 н. 0000593011 00000 н. 0000593995 00000 н. 0000594963 00000 н. 0000595915 00000 н. 0000596883 00000 н. 0000597883 00000 н. 0000598803 00000 п. 0000599803 00000 н. 0000600755 00000 н. 0000601707 00000 н. 0000602627 00000 н. 0000603563 00000 н. 0000604499 00000 н. 0000605387 00000 н. 0000606355 00000 п. 0000607291 00000 н. 0000608227 00000 п. 0000609131 00000 п. 0000610051 00000 н. 0000610987 00000 п. 0000611939 00000 п. 0000612971 00000 п. 0000613987 00000 н. 0000614971 00000 п. 0000615955 00000 н. 0000616939 00000 н. 0000617939 00000 п. 0000618955 00000 н. 0000619939 00000 п. 0000620955 00000 н. 0000621939 00000 н. 0000638925 00000 п. 0000658039 00000 н. 0000676705 00000 н. 0000693291 00000 н. 0000710981 00000 п. 0000730927 00000 н. 0000753929 00000 н. 0000776515 00000 н. 0000798365 00000 н. 0000821687 00000 н. 0000822703 00000 н. 0000823719 00000 п. 0000824751 00000 н. 0000825799 00000 н. 0000826863 00000 н. 0000827911 00000 н. 0000828943 00000 н. 0000829991 00000 н. 0000830975 00000 н. 0000831991 00000 н. 0000851937 00000 н. 0000874411 00000 н. 0000893557 00000 н. 0000913327 00000 н. 0000930681 00000 п. 0000949219 00000 п. 0000967709 00000 н. 0000987735 00000 п. 0001005985 00000 п. 0001025499 00000 п. 0001026596 00000 п. 0001027644 00000 п. 0001028692 00000 п. 0001029724 00000 п. 0001030805 00000 п. 0001031837 00000 п. 0001032837 00000 п. 0001033853 00000 п. 0001034901 00000 п. 0001035885 00000 п. 0001036181 00000 п. 0001036365 00000 пн 0001036549 00000 пн 0001036733 00000 п. 0001036917 00000 п. 0001037101 00000 п. 0001037285 00000 п. 0001037469 00000 п. 0001037669 00000 п. 0001038045 00000 п. 0001039077 00000 п. 0001040109 00000 п. 0001041125 00000 п. 0001042141 00000 п. 0001043157 00000 п. 0001044173 00000 п. 0001045173 00000 п. 0001046205 00000 п. 0001047253 00000 п. 0001048237 00000 п. 0001048629 00000 п. 0001049037 00000 п. 0001049413 00000 п. 0001049789 00000 п. 0001050197 00000 п. 0001050573 00000 п. 0001050981 00000 п. 0001051357 00000 п. 0001051749 00000 п. 0001052621 00000 п. 0001053013 00000 п. 0001054013 00000 п. 0001054933 00000 п. 0001055917 00000 п. 0001056853 00000 п. 0001057885 00000 п. 0001058821 00000 п. 0001059837 00000 п. 0001060789 00000 п. 0001061837 00000 п. 0001062773 00000 п. 0001063821 00000 п. 0001064789 00000 п. 0001065837 00000 п. 0001066821 00000 п. 0001067918 00000 п. 0001068966 00000 п. 0001070063 00000 п. 0001071127 00000 п. 0001072304 00000 п. 0001072664 00000 п. 0001073072 00000 п. 0001073432 00000 п. 0001073824 00000 п. 0001074408 00000 п. 0001075296 00000 п. 0001076296 00000 п. 0001077713 00000 п. 0001080106 00000 п. 0001081154 00000 п. 0001083787 00000 п. 0001084996 00000 п. 0001086077 00000 п. 0001087366 00000 п. 0001088414 00000 п. 0001089719 00000 п. 00010 00000 п. 0001091912 00000 п. 0001092976 00000 п. 0001094153 00000 п. 0001095250 00000 п. 0001096427 00000 п. 0001097508 00000 п. 0001098813 00000 п. 0001099974 00000 п. 0001101199 00000 п. 0001102344 00000 п. 0001103296 00000 п. 0001104489 00000 п. 0001105409 00000 п. 0001107898 00000 п. 0001110675 00000 п. 0001113148 00000 п. 0001115653 00000 п. 0001117870 00000 п. 0001120103 00000 п. 0001122656 00000 п. 0001125241 00000 п. 0001127986 00000 п. 0001128970 00000 н. 0001131347 00000 п. 0001132331 00000 п. 0001133347 00000 п. 0001134347 00000 п. 0001135347 00000 п. 0001136363 00000 п. 0001137379 00000 п. 0001138427 00000 п. 0001139475 00000 п. 0001140604 00000 п. 0001142853 00000 п. 0001145182 00000 п. 0001147239 00000 п. 0001148223 00000 п. 0001149175 00000 п. 0001150111 00000 п. 0001150663 00000 п. 0001151055 00000 п. 0001151415 00000 п. 0001152624 00000 п. 0001153336 00000 п. 0001154609 00000 п. 0001155625 00000 п. 0001156401 00000 п. 0001157193 00000 п. 0001157985 00000 п. 0001158729 00000 п. 0001159537 00000 п. 0001160313 00000 п. 0001161121 00000 п. 0001162137 00000 п. 0001163346 00000 п. 0001164362 00000 п. 0001164978 00000 п. 0001165594 00000 п. 0001166130 00000 п. 0001166698 00000 п. 0001167218 00000 п. 0001167754 00000 п. 0001168530 00000 п. 0001168986 00000 п. 0001169794 00000 п. 0001170602 00000 п. 0001171394 00000 п. 0001172186 00000 п. 0001173010 00000 п. 0001173850 00000 п. 0001174706 00000 п. 0001175642 00000 п. 0001176562 00000 п. 0001177050 00000 п. 0001177458 00000 п. 0001177786 00000 п. 0001177986 00000 п. 0001178170 00000 п. 0001178354 00000 п. 0001178538 00000 п. 0001178722 00000 п. 0001178906 00000 п. 0001179090 00000 н. 0001179850 00000 п. 0001180642 00000 п. 0001181466 00000 п. 0001182274 00000 п. 0001183082 00000 п. 0001183858 00000 п. 0001184698 00000 п. 0001185538 00000 п. 0001186394 00000 п. 0001187234 00000 п. 0001191961 00000 п. 0001204899 00000 н. 0001215453 00000 п. 0001231175 00000 п. 0001246737 00000 п. 0001260203 00000 п. 0001272821 00000 п. 0001286639 00000 п. 0001300009 00000 пн 0001300687 00000 пн 0001301527 00000 п. 0001302399 00000 п. 0001303239 00000 п. 0001304111 00000 п. 0001304967 00000 п. 0001305855 00000 п. 0001306759 00000 п. 0001307663 00000 п. 0001308583 00000 п. 0001309551 00000 п. 0001310503 00000 п. 0001311487 00000 п. 0001312519 00000 п. 0001313567 00000 п. 0001314615 00000 п. 0001315728 00000 п. 0001317049 00000 п. 0001318322 00000 п. 0001319403 00000 п. 0001319907 00000 н. 0001320539 00000 п. 0001321363 00000 п. 0001321883 00000 п. 0001322980 00000 н. 0001323484 00000 п. 0001324196 00000 п. 0001324716 00000 п. 0001325412 00000 п. 0001325901 00000 п. 0001326086 00000 п. 0001326783 00000 н. 0001327320 00000 н. 0001327505 00000 п. 0001328170 00000 п. 0001328691 00000 п. 0001328876 00000 п. 0001329541 00000 п. 0001330062 00000 п. 0001330247 00000 п. 0001330960 00000 п. 0001331513 00000 п. 0001331714 00000 п. 0001332427 00000 н. 0001332980 00000 пн 0001333437 00000 п. 0001333974 00000 п. 0001334463 00000 п. 0001334920 00000 н. 0001335361 00000 п. 0001335786 00000 п. 0001336563 00000 пн 0001337324 00000 п. 0001337829 00000 п. 0001338606 00000 п. 0001339175 00000 п. 0001339952 00000 п. 0001340521 00000 п. 0001341282 00000 п. 0001341867 00000 п. 0001342324 00000 п. 0001343133 00000 п. 0001343718 00000 п. 0001344127 00000 п. 0001344936 00000 п. 0001345505 00000 п. 0001345930 00000 п. 0001346739 00000 п. 0001347356 00000 п. 0001347781 00000 п. 0001348574 00000 п. 0001349143 00000 п. 0001349552 00000 п. 0001350345 00000 п. 0001350962 00000 п. 0001351355 00000 п. 0001351972 00000 п. 0001352365 00000 п. 0001352758 00000 п. 0001353151 00000 п. 0000019281 00000 п. трейлер ] >> startxref 0 %% EOF 1052 0 obj> поток IF3zwz`bRm xI \ I: aIJǯȒYg / lF «NlK ׆ jurMw {tԩ \ ȳ, a $ r] Cy (SE $ -KKja @ l5NZx = Nz! ZhZ. e; T82Gdr «s35) m> M93x | 6l (gI;> b = v! [* KHrDžqPZ, (` fz-Yb%

    (| em; V 7 $ sm [ K + us} 2W% At ݂ \ G {u (s ~ _.yu7N [) 峞 ( OÓ -m5ºqV! F $ c =} uBC Kns`Yv «` j: Af`4z ‘{1WEzJv9o

    Установка крышки пожарного спринклера

    Если предполагается, что готовый спринклер полностью скрыт в потолке; Компрессионная нержавеющая сталь тип 302


    Пожарный гидрант + наклейка на день рождения из кирпича

    Ваши накладки окрашены и отправлены вам.

    Установка крышки пожарного спринклера . Установить накладки Viking с помощью соответствующих инструментов легко — просто выполните следующие действия: Kimball ave., Suite 169 Southlake, tx 76092 Отправьте код краски sherwin williams, benjamin moore или ral;

    98 (7,49 долл. США / шт.) Получите как можно скорее в пятницу, 17 сентября. Tyco ty3531 series rfii 135f латунная скрытая крышка спринклера. Если накладки на эти пожарные спринклерные головки окрашены, это приведет к замедлению работы скрытой спринклерной головки.

    Накладка просто ввинчивается в спринклер для скрытого пожаротушения, чтобы обеспечить эстетические преимущества и защитить спринклер от грязи, пыли и мусора, как и на накладках (узнайте разницу между накладкой и накладкой). Поднимите крышку к оросительной головке и плотно надавите на крышку. Инновационная трубная направляющая, которая входит в стандартную комплектацию спринклера, позволяет легко установить в стандартном пространстве для стоек 2 x 4.

    Снимите защитный колпачок (это можно сделать с помощью спринклерного ключа, установленного на опоре из ПВХ), поместите защитную пластину на монтажный инструмент.Антифриз для пожарных спринклерных спринклерных спринклерных систем. Резьбовая конструкция

    Установка быстрой, простой, гибкой и доступной. Инструмент для установки позволяет легко снимать и устанавливать крышку спринклера для краски (колпачок для коммерческой краски 332870 или колпачок для краски для жилых помещений 332871). Tunamax (2 шт.) Крышка розетки для пожарной спринклерной головки 3/4 дюйма в секунду Стандартное закрывающее кольцо белого цвета.

    4.6 из 5 звезд 3.Неприменимо для крышек квадратной формы. Вы также можете отправить в Tyco образец или образец краски любого производителя.

    Работа в условиях пожара, когда температура вокруг спринклера приближается к рабочей температуре, крышка отсоединяется. Ручной монтажный инструмент следует использовать при доступности спринклеров. Крышка и корпус изготовлены из латуни в соответствии с ASTM B36 (C26000 или C26800).

    Бесплатная доставка для заказов на сумму более 25 долларов, отправленных Amazon.Осторожно поместите основание крышки в сборе на спринклер. Скрытая крышка спринклера Tyco ty3531 series rfii 135f чисто-белого цвета.

    Выберите модель крышки для выбранного спринклера. Ручка была рассчитана на установку различных спринклерных систем. Надвигайте узел крышки на спринклер до тех пор, пока фланец крышки не будет плотно прилегать к поверхности потолка.

    В настоящее время он привлекает много внимания со стороны наших клиентов из-за множества преимуществ его использования, включая тот факт, что он обеспечивает более безопасную и быструю установку. Когда припой плавится, крышка отваливается, и дефлектор спринклерной головки падает. Крышка спринклерной системы пожаротушения припаяна к детали рамы, которая привинчивается или вставляется в головку спринклерной системы пожаротушения.

    Припой чувствителен к температуре плавления, как правило, на 20 градусов по Фаренгейту ниже, чем температура активации спринклерной головки. Часть # t567922135 | товар № 1962743 | производитель Чтобы узнать о наличии этого продукта, войдите в систему.

    • Защитная пластина скрывает компоненты спринклера над потолком • также может использоваться в системах с сухими трубами согласно NFPA 13d, 13r, Монтажный ключ, предназначенный для обеспечения правильного расположения спринклера с дефлектором параллельно полу.Может использоваться вместе с инструментом для снятия защитного колпачка спринклера сенджу.

    После получения образца компания Tyco сопоставляет образец и создает индивидуальную краску.


    106 лучших изображений о пожаре (предметы тревоги) на Pinterest


    Viking 135F (57C) Белая накладка для Freedom Horizontal


    Овальная европейская накладка из состаренной латуни Полированная латунь, латунь


    Viking 135F (57C) Белая накладка для Freedom Horizontal


    Крышки для утиных крышек, дышащие, квадратные, 40 дюймов, квадратные,


    Световые болларды Calpipe Security Bollards Light


    ПОЖАРНАЯ СИГНАЛИЗАЦИЯ Переключатель Пластина Настенная крышка Манкаве кляп в подарок


    Fire King CopperTint Ovenware Набор из 12 предметов оригинальной посуды


    Пин на доске Ayden’s Birthday


    Спринклерная система потолочного завода, здание старого белого цвета


    Теплозащитный экран удаленной крышки приемника для газовых бревен и


    Изготовленные на заказ деревянные покрытия для патио Деревянное патио, крытое патио


    Vaultek VT20i Прочный биометрический смарт-пистолет с Bluetooth


    Панель доступа с каменной дверью Противопожарные системы, пожарный шланг


    Плоский экран камина из арочной панели утюга Старого Света


    Walker Fire Services Питер Кларк Фотография Пожар


    ПОЖАРНОЕ ПЛАМЯ 2 КРЫШКА ПЕРЕКЛЮЧАТЕЛЯ U РАЗМЕР ПЛАСТИНЫ


    170 лучших изображений про Vintage Fire Sprinkler Protection на


    Штифт на сейсмических компенсаторах

    Теги: КрышкаПлинклер

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    [an error occurred while processing the directive]

Старый Термостат / электрическая коробка

FocusPRO® TH6110, TH6220, TH5220; CommercialPRO ™ TB7200

FocusPRO® TH5110

PRO Th3110DH, Th3210DH, Th2100DH, Th21E Th1041DH, 9010DH 9034, Th21E, Th1042, Th2110, Th21D 2 дюймаЭлектрический шкаф X 4 дюйма

Средний

Средний

Средний

Горизонтальный 2 дюйма X 4 дюйма Электрический шкаф

Крышка не требуется

Защитная пластина не требуется

T87F / Q539

Средний

Маленький

Средний

T810 (вертикальный)

T810 (вертикальный)

T810 (горизонтальный)

Крышка не требуется

Маленькая

Крышка не требуется

T812, TS812

Средняя

9000 T822

Средний

Средний

T834

Средний

Средний

Средний

T8022

Крышка не требуется

Крышка не требуется

Маленькая

Крышка не требуется

T841

Средняя

Маленькая

Крышка не требуется

Q673 903 903

Средний

Средний

Средний

T8000, T8001, T8011, T8024

Средний

Средний

средний

Средний

Большой

Большой

Большой

T8112, T8131, T81000

0 средний

T8400, T8401 (малый корпус)

Средний

Малый

Крышка не требуется

T8400, T8401, T8411, T84000 (большой корпус)

Средний

Средний

T8501, T8511, T8524

Средний

Средний

Средний

Хронотерм III — T8660834, Большой T8602

Большой

Хронотерм IV — T8600, T8601, T8602, T8611, T8624, T8635, T8665

Mediu м

Средний

Средний

T8775

Средний

Маленький

Средний

PC8900

903

Таблица 1. Рекомендуемые накладки.

УСТАНОВКА
При установке этого продукта…
  1. Внимательно прочтите эти инструкции. Несоблюдение их может привести к повреждению продукта или возникновению опасной ситуации.
  2. Проверьте характеристики, указанные в инструкциях и на продукте, чтобы убедиться, что продукт подходит для вашего применения.
  3. Установщиком должен быть обученный, опытный специалист по обслуживанию.
  4. После завершения установки проверьте работу продукта в соответствии с данными инструкциями.

ВНИМАНИЕ
Опасность поражения электрическим током.
Может вызвать поражение электрическим током или повреждение оборудования.

Отключите питание перед началом установки.

Установите заглушку

Установите маленькую, среднюю или большую заглушку непосредственно на стену (см. Рис. 2)

  1. Протяните провода через отверстие для проводов на крышке и настенной пластине.
  2. Поместите накладку и настенную пластину на стену так, чтобы стрелки указывали вверх.Выровняйте настенную пластину только для внешнего вида.
  3. Отметьте карандашом монтажные отверстия для термостата.
  4. Снимите крышку и настенную пластину со стены и просверлите два отверстия 3/16 дюйма. отверстия в стене (если гипсокартон) как отмечено. Для более прочного материала, такого как гипс, просверлите два сверла 7/32 дюйма. дыры. Забейте анкеры (поставляемые с термостатом) в просверленные отверстия до тех пор, пока они не будут заподлицо со стеной.
  5. Протяните провода через отверстие для проводов на крышке и настенной пластине. Установите накладку и настенную пластину на анкеры.
  6. Вставьте монтажные винты (поставляемые с термостатом) в анкеры. При необходимости проверьте выравнивание и затяните крепежные винты.


Рис. 2. Закрепите крышку, настенную пластину и термостат непосредственно на стене.

Установите среднюю или большую крышку на вертикальную электрическую коробку 2 дюйма на 4 дюйма (см. , рис. 3)

  1. Поместите кронштейн на электрическую коробку. Вставьте два винта # 6-32 X 5/8 с плоской головкой.При необходимости проверьте выравнивание и затяните винты с плоской головкой.
  2. Протяните провода через отверстие для проводов на крышке и настенной пластине. Установите крышку и настенную пластину на кронштейн стрелками вверх.
  3. Вставьте два винта # 6-32 X 1/4 с полукруглой головкой и затяните.


Рис. 3. Установите кронштейн, крышку, настенную пластину и термостат на вертикальную электрическую коробку 2 дюйма X 4 дюйма.

Установите небольшую крышку на горизонтальный 2-дюймовый.Электрическая коробка размером 4 дюйма (см. Рис. 4)


Рис. 4. Установите защитную пластину, настенную пластину и термостат на горизонтальную электрическую коробку 2 дюйма на 4 дюйма.


www.resideo.com

Resideo Technologies, Inc.
1985 Дуглас Драйв Норт, Голден Вэлли, Миннесота 55422
1-800-468-1502
69-2660EFS — 02 M.S. Ред. 03-20 | Напечатано в США.

© 2020 Resideo Technologies, Inc. Все права защищены.
Торговая марка Honeywell Home используется по лицензии Honeywell International, Inc.Этот продукт производится Resideo Technologies, Inc. и ее дочерними компаниями.

Документы / ресурсы

Связанные руководства / ресурсы

Навигация по сообщениям

% PDF-1.6 % 123 0 obj> эндобдж xref 123 930 0000000016 00000 н. 0000020964 00000 п. 0000021202 00000 п. 0000021525 00000 п. 0000021568 00000 п. 0000021714 00000 п. 0000021812 00000 п. 0000021910 00000 п. 0000022008 00000 п. 0000022107 00000 п. 0000022205 00000 п. 0000022305 00000 п. 0000022404 00000 п. 0000022502 00000 п. 0000022602 00000 п. 0000022633 00000 п. 0000022744 00000 п. 0000022775 00000 п. 0000022886 00000 п. 0000022917 00000 п. 0000023030 00000 п. 0000023061 00000 п. 0000023172 00000 п. 0000023203 00000 п. 0000023314 00000 п. 0000023345 00000 п. 0000023457 00000 п. 0000023488 00000 п. 0000023600 00000 п. 0000023631 00000 п. 0000023742 00000 п. 0000023773 00000 п. 0000023884 00000 п. 0000023910 00000 п. 0000026295 00000 п. 0000026661 00000 п. 0000027012 00000 п. 0000027605 00000 п. 0000028148 00000 п. 0000028549 00000 п. 0000028598 00000 п. 0000028660 00000 п. 0000028736 00000 п. 0000028836 00000 п. 0000029112 00000 п. 0000029393 00000 п. 0000029506 00000 п. 0000033017 00000 п. 0000037584 00000 п. 0000042903 00000 п. 0000048574 00000 п. 0000053813 00000 п. 0000059196 00000 п. 0000059363 00000 п. 0000059576 00000 п. 0000059707 00000 п. 0000059992 00000 н. 0000065295 00000 п. 0000069334 00000 п. 0000101628 00000 н. 0000127410 00000 н. 0000138584 00000 н. 0000138647 00000 н. 0000138675 00000 н. 0000138811 00000 н. 0000138947 00000 н. 0000139067 00000 н. 0000139212 00000 н. 0000139603 00000 н. 0000139666 00000 н. 0000140056 00000 н. 0000140119 00000 п. 0000140510 00000 п. 0000140573 00000 п. 0000140964 00000 н. 0000141027 00000 н. 0000141418 00000 п. 0000141481 00000 н. 0000141872 00000 н. 0000141935 00000 н. 0000143866 00000 н. 0000143948 00000 н. 0000143996 00000 н. 0000144939 00000 н. 0000144967 00000 н. 0000145041 00000 н. 0000145153 00000 н. 0000145517 00000 п. 0000145551 00000 н. 0000145616 00000 п. 0000145731 00000 н. 0000146209 00000 н. 0000146272 00000 н. 0000146639 00000 н. 0000146702 00000 н. 0000147068 00000 н. 0000147131 00000 п. 0000147497 00000 н. 0000147560 00000 н. 0000147925 00000 п. 0000147988 00000 н. 0000148354 00000 н. 0000148417 00000 н. 0000148784 00000 н. 0000148847 00000 н. 0000149214 00000 н. 0000149277 00000 н. 0000149644 00000 н. 0000149707 00000 н. 0000150041 00000 н. 0000150104 00000 п. 0000150471 00000 н. 0000150534 00000 н. 0000150901 00000 н. 0000150964 00000 н. 0000151459 00000 н. 0000151522 00000 н. 0000151912 00000 н. 0000151975 00000 н. 0000152366 00000 н. 0000152429 00000 н. 0000152820 00000 н. 0000152883 00000 н. 0000153273 00000 н. 0000153336 00000 н. 0000153727 00000 н. 0000153790 00000 н. 0000154181 00000 н. 0000154244 00000 н. 0000154635 00000 н. 0000154698 00000 н. 0000155089 00000 н. 0000155152 00000 н. 0000155541 00000 н. 0000155604 00000 н. 0000155994 00000 н. 0000156057 00000 н. 0000156131 00000 н. 0000156476 00000 н. 0000156510 00000 н. 0000156575 00000 н. 0000156690 00000 н. 0000157136 00000 н. 0000157199 00000 н. 0000157566 00000 н. 0000157629 00000 н. 0000157996 00000 н. 0000158059 00000 н. 0000158409 00000 н. 0000158472 00000 н. 0000158807 00000 н. 0000158870 00000 н. 0000159204 00000 н. 0000159267 00000 н. 0000159601 00000 н. 0000159664 00000 н. 0000160030 00000 н. 0000160093 00000 н. 0000160458 00000 п. 0000160521 00000 н. 0000160887 00000 н. 0000160950 00000 н. 0000161317 00000 н. 0000161380 00000 н. 0000161891 00000 н. 0000161954 00000 н. 0000162321 00000 н. 0000162384 00000 н. 0000162751 00000 н. 0000162814 00000 н. 0000163149 00000 н. 0000163212 00000 н. 0000163547 00000 н. 0000163610 00000 н. 0000163945 00000 н. 0000164332 00000 н. 0000315634 00000 н. 0000315697 00000 н. 0000316031 00000 н. 0000316094 00000 н. 0000316429 00000 н. 0000316492 00000 н. 0000316858 00000 н. 0000316921 00000 н. 0000317288 00000 н. 0000317351 00000 н. 0000317717 00000 н. 0000317780 00000 н. 0000318291 00000 н. 0000318354 00000 п. 0000318721 00000 н. 0000318784 00000 н. 0000319118 00000 п. 0000319181 00000 п. 0000319690 00000 н. 0000319753 00000 н. 0000320120 00000 н. 0000320183 00000 н. 0000320574 00000 н. 0000320637 00000 н. 0000321003 00000 н. 0000321066 00000 н. 0000321457 00000 н. 0000321520 00000 н. 0000321910 00000 н. 0000321973 00000 н. 0000322340 00000 н. 0000322403 00000 н. 0000322794 00000 н. 0000322857 00000 н. 0000323192 00000 н. 0000323255 00000 н. 0000323622 00000 н. 0000323685 00000 н. 0000324052 00000 н. 0000324115 00000 н. 0000324482 00000 н. 0000324610 00000 н. 0000324746 00000 н. 0000324866 00000 н. 0000325011 00000 н. 0000325141 00000 н. 0000325281 00000 н. 0000325401 00000 н. 0000325546 00000 н. 0000325684 00000 н. 0000325813 00000 н. 0000325933 00000 н. 0000326078 00000 н. 0000326330 00000 н. 0000326412 00000 н. 0000326466 00000 н. 0000326540 00000 н. 0000326636 00000 н. 0000326781 00000 н. 0000326890 00000 н. 0000326986 00000 н. 0000327131 00000 н. 0000327229 00000 н. 0000327346 00000 н. 0000327467 00000 н. 0000327620 00000 н. 0000327740 00000 н. 0000327885 00000 н. 0000328023 00000 н. 0000328156 00000 н. 0000328285 00000 н. 0000328404 00000 н. 0000328575 00000 н. 0000328720 00000 н. 0000328839 00000 н. 0000328935 00000 н. 0000329080 00000 н. 0000329208 00000 н. 0000329322 00000 н. 0000329420 00000 н. 0000329589 00000 н. 0000329734 00000 н. 0000329812 00000 н. 0000329908 00000 н. 0000330053 00000 н. 0000330385 00000 н. 0000330570 00000 н. 0000330617 00000 н. 0000330699 00000 н. 0000330771 00000 п. 0000330907 00000 н. 0000331044 00000 н. 0000331166 00000 н. 0000331272 00000 н. 0000331442 00000 н. 0000331587 00000 н. 0000331724 00000 н. 0000331861 00000 н. 0000331981 00000 н. 0000332126 00000 н. 0000332264 00000 н. 0000332397 00000 н. 0000332510 00000 н. 0000332623 00000 н. 0000332756 00000 н. 0000332977 00000 н. 0000333122 00000 н. 0000333258 00000 н. 0000333397 00000 н. 0000333534 00000 н. 0000333671 00000 н. 0000333842 00000 н. 0000333987 00000 н. 0000334117 00000 н. 0000334246 00000 н. 0000334416 00000 н. 0000334561 00000 п. 0000334845 00000 н. 0000334927 00000 н. 0000334981 00000 п. 0000335103 00000 п. 0000335199 00000 н. 0000335344 00000 п. 0000335478 00000 н. 0000335574 00000 н. 0000335727 00000 н. 0000335861 00000 н. 0000335957 00000 н. 0000336102 00000 п. 0000336223 00000 п. 0000336319 00000 п. 0000336464 00000 н. 0000336603 00000 н. 0000336723 00000 н. 0000336868 00000 н. 0000337005 00000 н. 0000337143 00000 н. 0000337288 00000 н. 0000337433 00000 н. 0000337575 00000 п. 0000337671 00000 н. 0000337824 00000 н. 0000337938 00000 п. 0000338052 00000 н. 0000338170 00000 н. 0000338365 00000 н. 0000338510 00000 н. 0000338627 00000 н. 0000338772 00000 н. 0000338925 00000 н. 0000339063 00000 н. 0000339205 00000 н. 0000339347 00000 н. 0000339492 00000 п. 0000339645 00000 н. 0000339751 00000 п. 0000339857 00000 н. 0000339978 00000 н. 0000340122 00000 н. 0000340267 00000 н. 0000340396 00000 н. 0000340538 00000 п. 0000340758 00000 н. 0000340903 00000 н. 0000341041 00000 п. 0000341183 00000 н. 0000341303 00000 п. 0000341456 00000 н. 0000341585 00000 п. 0000341700 00000 н. 0000341845 00000 н. 0000341965 00000 н. 0000342110 00000 н. 0000342240 00000 н. 0000342382 00000 п. 0000342535 00000 н. 0000342625 00000 н. 0000342730 00000 н. 0000342852 00000 н. 0000343005 00000 п. 0000343125 00000 н. 0000343270 00000 н. 0000343391 00000 н. 0000343536 00000 н. 0000343674 00000 н. 0000343802 00000 н. 0000343973 00000 н. 0000344126 00000 н. 0000344264 00000 н. 0000344360 00000 н. 0000344505 00000 н. 0000344627 00000 н. 0000344780 00000 н. 0000344904 00000 н. 0000345026 00000 н. 0000345148 00000 н. 0000345301 00000 п. 0000345448 00000 н. 0000345601 00000 п. 0000345697 00000 п. 0000345842 00000 н. 0000345987 00000 п. 0000346132 00000 н. 0000346327 00000 н. 0000346472 00000 н. 0000346644 00000 п. 0000346789 00000 н. 0000346931 00000 н. 0000347069 00000 н. 0000347189 00000 н. 0000347342 00000 п. 0000347589 00000 н. 0000347734 00000 п. 0000347867 00000 н. 0000348062 00000 н. 0000348207 00000 н. 0000348340 00000 н. 0000348462 00000 п. 0000348607 00000 н. 0000348737 00000 н. 0000348869 00000 н. 0000349039 00000 н. 0000349184 00000 п. 0000349326 00000 н. 0000349446 00000 н. 0000349599 00000 н. 0000349746 00000 н. 0000349891 00000 н. 0000350000 00000 н. 0000350096 00000 н. 0000350249 00000 н. 0000350369 00000 н. 0000350488 00000 н. 0000350641 00000 н. 0000350782 00000 н. 0000350878 00000 н. 0000351031 00000 н. 0000351173 00000 п. 0000351269 00000 н. 0000351422 00000 н. 0000351563 00000 н. 0000351659 00000 н. 0000351812 00000 н. 0000351954 00000 н. 0000352050 00000 н. 0000352203 00000 н. 0000352318 00000 н. 0000352512 00000 н. 0000352657 00000 н. 0000352801 00000 н. 0000352946 00000 н. 0000363560 00000 н. 0000363846 00000 н. 0000373595 00000 н. 0000373889 00000 н. 00003
