Монолитный ростверк: устройство, фундамент на сваях

Монолитный ростверк — это часть устройства фундамента, которая объединяет в себе все элементы свайного либо столбчатого фундамента. Самая большая популярность среди собратьев у монолитного ростверка, хотя стоит отдать должное стальному и деревянному, т.к. они тоже иногда используются.

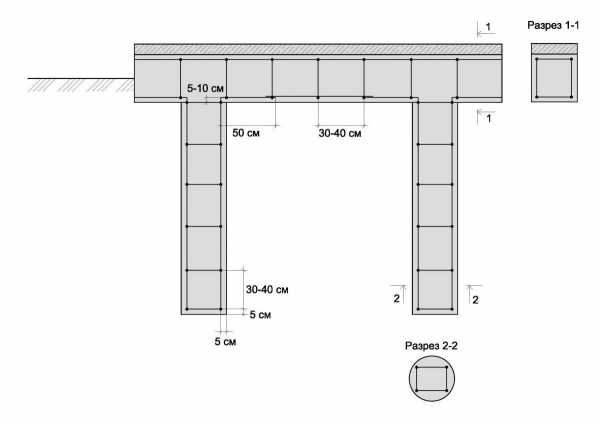

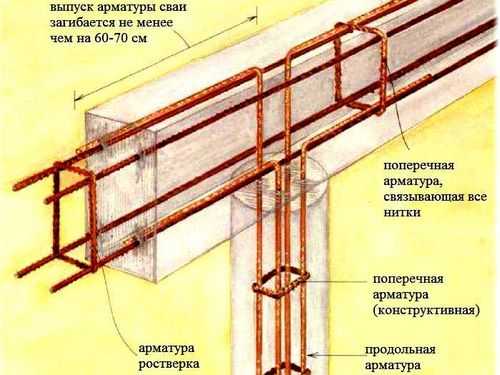

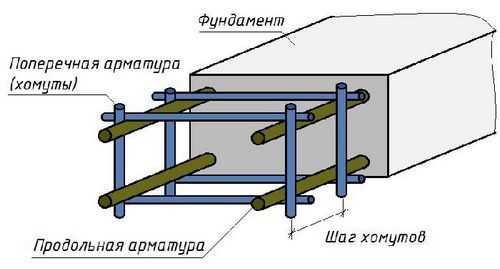

Схема армирования бетонного пояса (ростверка).

Изготовить ростверк, конструкция которого может быть ленточной и плитной (как у фундамента), не сложно, но потребуется запас времени. Изготавливается чаще всего ленточный вариант, т.к. он требует гораздо меньший метраж арматуры, а вместе с этим и гораздо меньший объем бетона (единственное, что не страдает, — это опалубка). Но рассмотреть нужно оба варианта, чтобы было легче определиться в итоге, но за основу используется лента.

Подготовительные работы

1. Ламинированная фанера.
2. Молоток.
3. Шуруповерт.
4. Рулетка.
5. Толь.
6. Ножовка по дереву.

Вот установлены все столбы (сваи), которые образуют фундамент, но теперь их нужно объединить между собой. Чтобы заливка была качественной, нужно соорудить тоннели из ламинированной фанеры. Длина каждого тоннеля составит ровно от 1 столба до следующего, причем щели должны остаться не более 0,1-0,3 см. На сами колонны донная часть не укладывается, т.к. потом будет невозможно ее демонтировать, зато потребуются стенки (тут очень удобно делают некоторые мастера, которые продлевают стены, а в донную плиту просто обрывают на короткий промежуток места. Высота опалубки составляет 30-35 см, а ширина должна превосходить стены на 20 см суммарно (хотя в случаях с легкими домами превосходство можно сократить до 10 см).

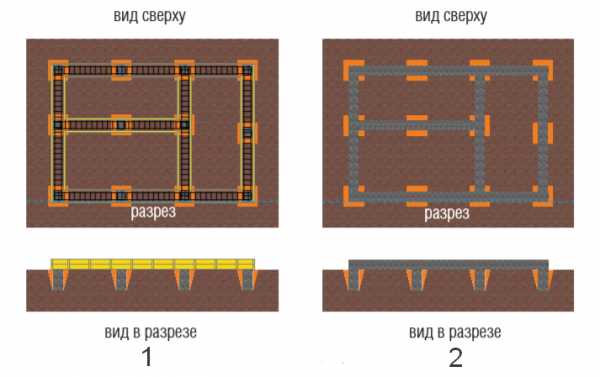

Схема устройства низкого ростверка.

Все соединения у плит делаются при помощи стальных пластин (10 см в длину и 5 в ширину), в которые вкручиваются саморезы. На каждый стык их потребуется — 2 шт на вертикальный и 3 на горизонтальный. Соединение боковых и донного щита проходит при помощи гвоздей, т.к. боковые щиты устанавливаются на донный.

В верхней части опалубки с шагом 1 раз в 1 м прибивается (гвоздями) обрезная доска, перпендикулярная просвету в тоннеле. Нужно это для того, чтобы обеспечить максимальную прочность конструкции, ибо боковое давление бетона будет очень не слабым.

Под каждым тоннелем устанавливается стальная или деревянная подпорка с шагом 1-1,5 м.

Под плитный ростверк изготавливается похожая опалубка, только используются не тоннели, а полноценные щиты, под которыми на каждом квадратном метре устанавливаются подпорки (если уменьшить количество, то будет шанс начать работу сначала).

Ламинированная основа выбирается из-за возможности ее легко демонтировать на весу без повреждений. Если использовать доски, то можно очень сильно повредить бетон при снятии.

На дно раскатывается толь (или любая другая качественная гидроизоляция), после чего можно приступать к следующему этапу работы.

Вернуться к оглавлению

Изготовление армирующей системы для монолитного ростверка

1. Прут армирующий 8 мм.
2. Сварочный аппарат.
3. Крючок для вязки.
4. Болгарка.
5. Рулетка.
6. Перфоратор.

Под ленточный и плитный изготавливаются 2 совершенно разных каркаса.

Схема устройства бетонного ростверка.

Для ленточного ростверка делается квадратный каркас, проходящий через все тоннели, но при этом не доходящий до стенок всего по 5 см с боков и 2 см снизу и сверху.

Для его создания потребуется сначала разложить 2 прута параллельно (если возможно, то прутья должны иметь длину всей требуемой стены дома), после чего они свариваются между собой перпендикулярными прутами с шагом 15 см. После чего процедура повторяется, т.к. нужна будет еще 1 такая полоса.

Соединить эти 2 обрешетки можно при помощи прутьев 25 см, каждый из которых должен образовать своеобразное кольцо с уже имеющимися «перпендикулярными» собратьями.

Тоннели при установке также соединяются между собой при помощи сварки.

Плитный вариант отнимет гораздо больше времени и сил, зато его легко можно осуществлять даже под палящим солнцем, т.к. физически он не сложный, а техника не потребуется.

Начинается процесс похожим образом, но кладутся не 2 прута, а то количество, которое потребуется для полноценной обрешетки, шаг между ними при этом будет целых 20 см. Такой большой интервал объясняется отсутствием необходимости создавать слишком крепкие и тяжелые системы, что дает немного сэкономить.

Затем перпендикулярно раскладывается еще 1 пласт прутьев с аналогичным шагом, после чего можно начинать соединительные работы. Все стыки делаются проволокой, чтобы обеспечить наивысшее качество. Чтобы скрутить 2 прута между собой, нужно воспроизвести следующее:

1. Взять проволоку, длина которой составляет 40-45 см, и выровнять об ближайший прут.
2. Сложить пополам, но не пережимать стороны между собой.
3. Диагонально обвязать стык прутьев, после чего продеть 2 края с одной стороны, в петлю с другой и подтянуть.
4. Окончательно затянуть специальным крючком, при этом важно не перетянуть.

При оперативном подходе получается 150-180 вязок в час.

Аналогичным образом повторяется еще 1 обрешетка, после чего нужно сделать систему, которая будет держать всю эту массу на весу. В качестве этой системы подойдут скобы, длина прута под каждую из них составит 75 см. Прут просто перегибается пополам, но чтобы оставаться устойчивым.

Устройство ростверка в обрешетке имеет и схожие черты.

1. При помощи перфоратора в колоннах делается отверстие (5 см) ровно по центру, куда погружается отрезок арматуры длиной 10 см.
2. В местах, где будут установлены стены, нужно приварить (привязать) по 1 штырю с шагом 1 м. Прут должен уходить в кладку на 5-6 см.

Нужны эти мероприятия, чтобы связать ростверк с фундаментом, а потом и с домом.

Вернуться к оглавлению

Заливка монолитного ростверка

1. Раствор бетона м300.
2. Полиэтиленовая пленка.
3. Фомка.

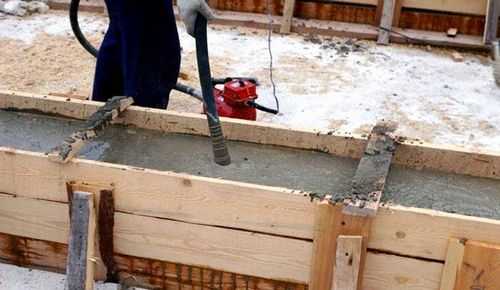

После того как вся конструкция установлена, можно начинать заливку. Для заливки нужно использовать раствор бетона м300, чтобы добиться максимальной необходимой прочности. Процесс происходит слоями, но ни в коем случае нельзя останавливаться и лить в 1 точку непрерывно, т.к. это закончится разрушением опалубки (давление бетона 500 кг + энергия падения).

После того как залит каждый новый слой, нужно при помощи лопатки или прута перепахать раствор, чтобы выпустить скопившийся воздух.

После заливки бетон застилается полиэтиленом на 28 дней. Спустя отведенное время полиэтилен снимается, опалубка осторожно раскручивается и при помощи фомки демонтируется.

moifundament.ru

что это такое? Монолитный ростверк. Фундамент свайно-ростверковый

Прежде чем возводить дом и, решая какой фундамент создавать – столбчатый или свайный, начинающие строители сталкиваются с таким понятием, как ростверк. Ниже мы рассмотрим, что это такое ростверк и его необходимость при устройстве оснований здания.

Содержание:

Общий вид монолитной конструкции

Ростверк – что это такое?

Ростверком называется горизонтально расположенный элемент свайного фундамента сооружения (своеобразный пояс или подушка), который принимает на себя всю нагрузку здания и, равномерно распределяя, передает ее на опорные колоны. Это достигается путем обвязки свай в целостную конструкцию. Поскольку ростверк на свайный фундамент повышает прочность здания, то необходимо обеспечить достаточную жесткость всем узлам соединения.

Преимущество подобного основания для здания заключается в его долговечности, прочности и возможности устройства на песчанистых и глинистых почвах, а также на плывунах. К тому же из-за незначительного объема подготовительных работ и используемого бетонного раствора подобная конструкция основания дома считается менее затратным вариантом по сравнению с другими видами фундаментов.

Чтобы лучше понять, что такое ростверк, нужно знать его классификацию по следующим типам:

• по месту обустройства;
• по используемым стройматериалам;
• по конструктивному решению.

По месту расположения:

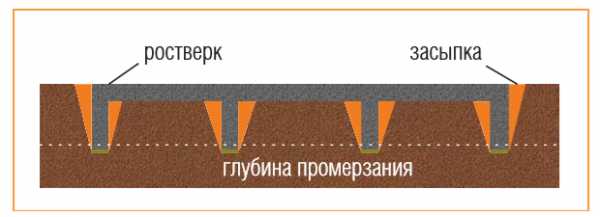

• Мелкозаглубленный. Это оптимальный тип конструкции для получения надежной устойчивости. Поскольку подошва пояса устроена непосредственно на земле, то вся будущая нагрузка от конструкции будет распределяться не только между сваями, но и на весь фундамент.

Мелкозаглубленный ростверк

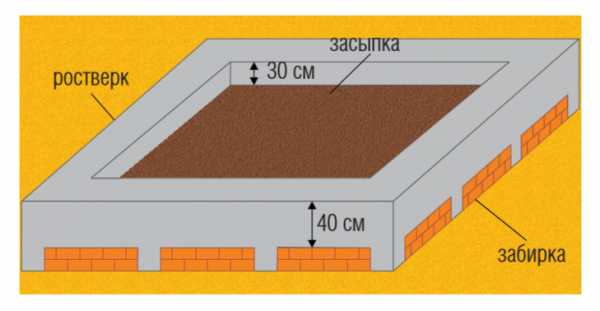

• Заглубленный. В данном случае часть конструкции с шириной подошвы от 50 см входит в грунт. Такие типы фундаментов используют для строительства, на неустойчивых грунтах, зданий в несколько этажей.

Вид заглубленного ростверка в разрезе

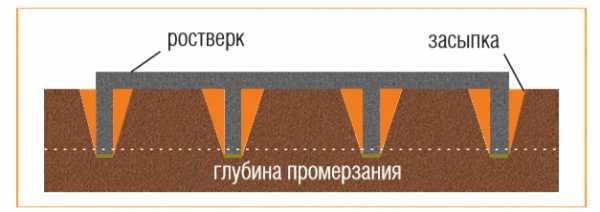

• Висящий. Расстояние между землей и сооружением составляет 100 мм. и более. В этом случае ростверк создается дерева или стали, чтобы исключить контакт здания с влагой грунта. Чтобы конструкция не проседала под весом сооружения, используются сваи или столбы внушительных размеров.

Висящий тип

По конструктивному решению:

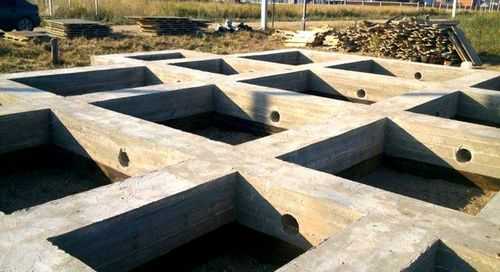

• Монолитный ростверк – это целостная конструкция железобетона, создаваемая на месте устройства фундамента. Наиболее распространен ленточный тип, однако плитный ростверк незаменим при строительстве сооружения на неустойчивых почвах. Его устройство связано со значительными трудозатратами, частым армированием и большой себестоимостью.

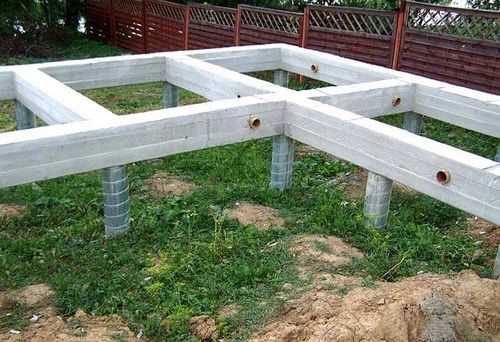

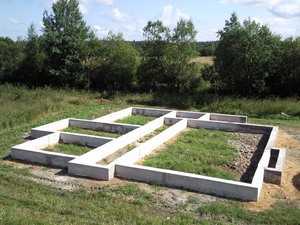

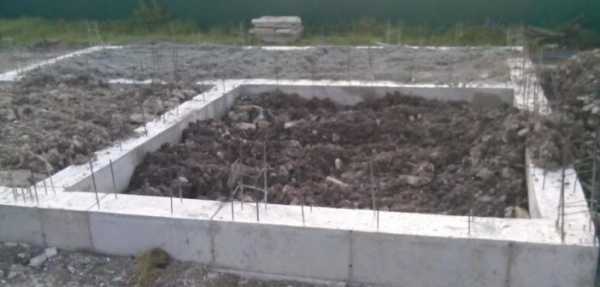

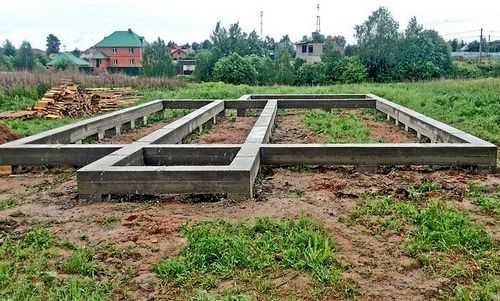

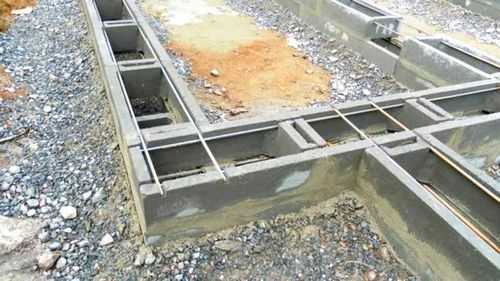

Так выглядит цельнолитой железобетонный пояс

• Сборная металлическая конструкция, элементы которой фиксируются при помощи сварки. Недостатком является трудоемкость монтажа и недостаточная жесткость и прочность соединений. Сборный ростверк устанавливается на верхушки свай, и приваривается к ним без последующей заливки бетоном. Свайные фундаменты с ростверком сборным хорошо подходят для некапитальных строений, срок эксплуатации которых составляет порядка 10-20 лет.

Сборная конструкция из металла

• Сборно-монолитный пояс является комбинированным вариантом и включает в себя элементы промышленного производства, скрепляемые между собой при помощи шпоночных и замковых соединений. После того как конструкция собрана, все соединения заливаются бетоном образую прочную единую ленту. Подобные ростверки используются при возведении многоэтажных жилых и офисных зданий, а также заводских и фабричных корпусов. Устройство сборно-монолитного пояса требует больших материальных затрат, задействования спецтехники и большой точности во время монтажа.

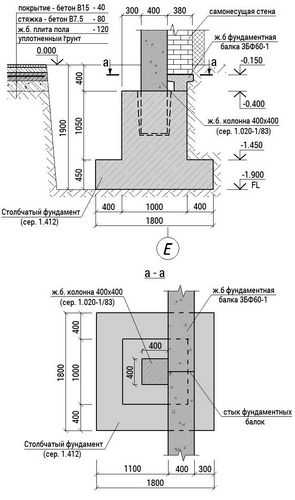

Сборно-монолитный ростверк

Разбираясь с тем, что это такое ростверковый фундамент стоит также рассмотреть материалы, используемые в конструкции.

Внимание! Можно отказаться от устройства ростверка, только в индивидуальном строительстве. В случае возведения зданий с двумя этажами и более он необходим для обеспечения достаточной жесткости.

Используемые материалы

Особенности конструкции зданий и величины получаемых нагрузок диктуют применение материалов для создания ростверков:

• железобетон;
• дерево;
• металл.

Свайные фундаменты с монолитными ростверками

Железобетонный пояс обладает высокой стабильностью, жесткостью, надежностью, долговечностью и может выдерживать высокие нагрузки. Эти качества стали причиной широкого применения свайного ростверка с монолитным перекрытием. Конструкция состоит железной арматуры, повышающей прочностные характеристики фундамента, и бетона. Укрепление монолитного ростверка на сваях может быть выполнено отельными прутьями, скрепленными в плоский каркас или объемными остовами.

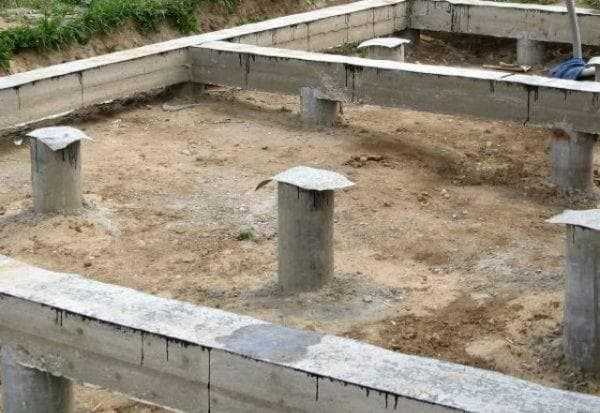

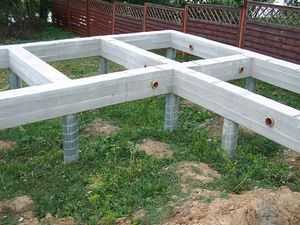

Железобетонный ростверк висящего типа

Бетонные ростверки по устройству сходны с железобетонными поясами, единственным различием является отсутствие арматуры в конструкции первых. Вся нагрузка ложится и распределяется бетоном. Оголовки фундаментных свай должны быть на 100 мм. утоплены в бетоне ростверка. Такие пояса применяются только в возведении одноэтажных строений.

Важно! Определяет смету и нормы на устройство монолитного ростверка – ГЭСН.

Конструкции из пиломатериала

Деревянная конструкция преимущественно используется при возведении домов из пиломатериала. Укладка деревянного ростверка на столбчатый фундамент выполняется на специальную гидроизоляционную прокладку из толи или рубероида. Также, чтобы исключить преждевременную порчу древесины, конструкцию следует обрабатывать особыми биозащитными пропитками. Фиксацию бруса на сваях выполняют посредством кронштейнов или болтов.

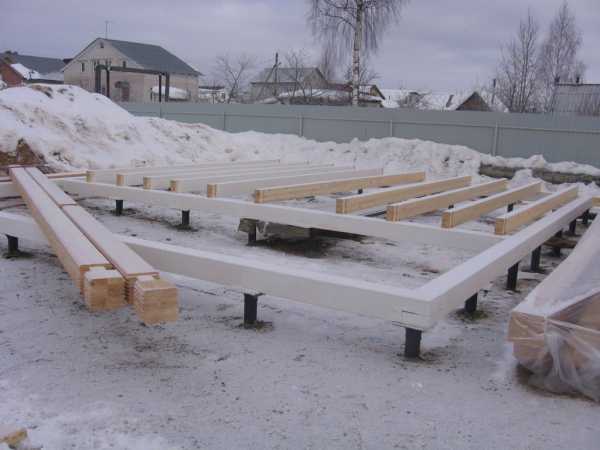

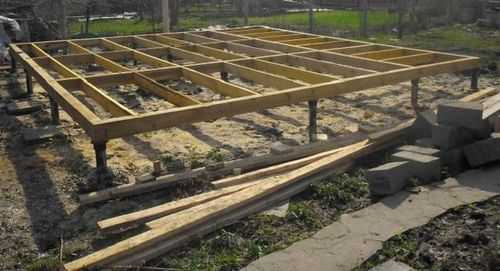

Деревянная конструкция ростверка

Есть два варианта устройства пояса из пиломатериалов:

• При устройстве основания здания создается одинарный или двойной настил из предварительно обработанных бревен, который устанавливается на распланированную щебневую площадку. Этот вариант раньше использовался для возведения небольших строений из пиломатериалов;
• Выполняется крепление ростверка из бруса на столбчатом фундаменте. Однако конструкция не обладает высокой прочностью, поскольку дерево не самый надежный стройматериал, поэтому она чаще всего применяется при создании навесов и беседок.

Видео: устройство ростверка для деревянного дома

Металлический пояс для фундамента

Металлическая обрешетка изготавливается из швеллера, двутавра или квадратного профиля и обладает высокой прочностью и жесткостью. Как правило, данная конструкция используется при устройстве свайно-винтовых оснований для одноэтажных домов. Швеллер устанавливают на оголовки опор, и фиксируют посредством сварочного соединения.

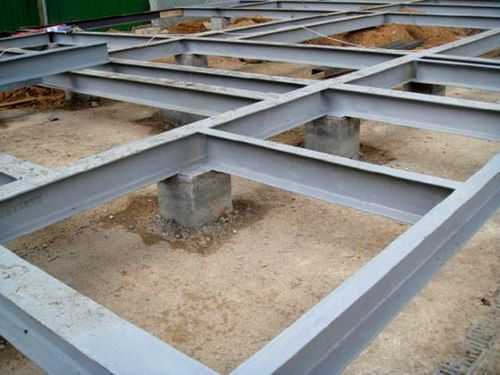

Металлический ростверк на бетонных колоннах

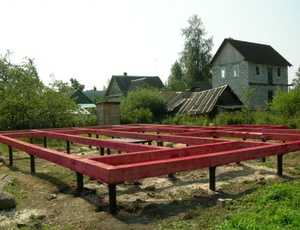

Пояс из металла используют в основном в висячем варианте. Однако в последнее время такие конструкции применяются очень редко, поскольку из-за тяжести материала требуется привлечение подъемной спецтехники, что экономически невыгодно. К тому же металл подвержен риску возникновения коррозийных процессов.

Типы и назначение ростверков

Ростверковые конструкции различаются по типу и назначению. При выборе необходимой конструкции учитывается много факторов.

Ленточные фундаменты с ростверками

Для зданий, довольно прочной и надежной опорой являются свайные фундаменты с ленточным ростверком, для устройства которых используют две технологии. Одна из них применяется при обустройстве оснований выше уровня грунта, а вторая – на этапе создания решетчатой конструкции, которая принимает на себя часть нагрузки.

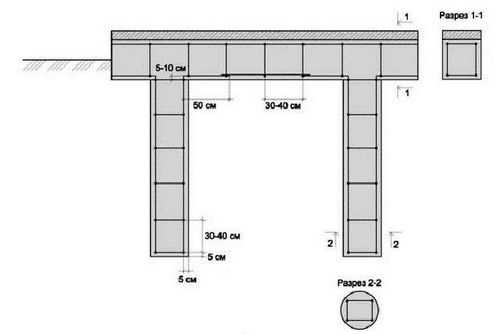

Ленточный фундамент с ростверком в разрезе

Ленточный фундамент – это оптимальный вариант для устройства основания на склонах и участках со сложным рельефом, поскольку не требуется выполнение сложных подготовительных работ по планированию участка с привлечением спецтехники. Данная конструкция прекрасно подходит для возведения сооружений из облегченных материалов.

Используя при строительстве дома ленточный фундамент обязательно необходимы:

• Песчаная подушка, толщина которой составляет 200-300 мм. Она создается под бетонным каркасом и сваями для их защиты от разрушительного воздействия грунтовой влаги.
• Гидроизоляция решетки и опор, для чего применяют полиэтиленовую пленку, рубероид или асбоцементные трубы.

При обустройстве фундамента необходимо тщательно рассчитывать количество и шаг свай в ленточном ростверке, а также его толщину и прочие параметры.

Для забора

Устройство ростверка для заборов необходимо для полноценной защиты конструкции, которую не может обеспечить плоскость ограждения. Создание пояса обусловлено не только обеспечением от внешних факторов, но и для того, чтобы например домашние животные не могли выбраться за пределы участка. Причины могут быть любыми, но исполнение всегда должно быть качественным, обеспечивать прочность и долговечность конструкции.

Ростверк для забора

В принципе, ростверк под забор практически не отличается от пояса, используемого при обустройстве фундаментов домов. Здесь использована та же конструкция, стройматериалы и выполняются аналогичные функции.

Для свайного основания

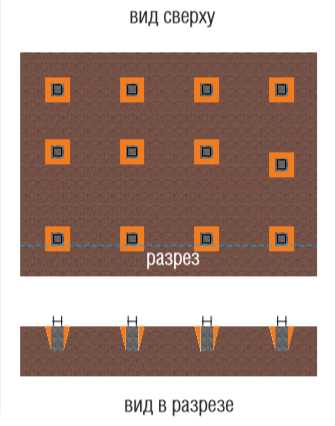

Необходимость устройства столбчатого фундамента с ростверком обуславливается непосредственно конкретной конструкцией здания, его весом и жесткостью каркаса сооружения. Для того чтобы опорные колоны не заваливались их обязывают монолитным железобетонным, металлическим или даже деревянным поясом.

Свайное основание с ростверком

В строительстве используется несколько схем свайного основания зданий:

• Колонны с навесным поясом заглубляются в грунт. Данная схема используется в 90% всех свайных фундаментов;
• Столбы опираются на щебневую насыпь без углубления в грунт. При такой схеме обеспечивается высокая жесткость основания дома, что позволяет максимально снизить вероятность просадки сооружения;
• Без ростверка. Этот вариант используется для строительства небольших домов.

На заметку! Опоры для столбчатого основания здания могут комбинированными, например, кладка из кирпича сочетается с заливкой бетонным раствором или основой из строительного бута. В принципе, свойства фундамента от этого не изменяются, но значительно упрощается процесс обустройства и снижается стоимость.

Свайно-ростверковые фундаменты

Технология ростверка с буронабивными сваями

Обустройство оснований с ростверком на буронабивных сваях обязательно при возведении зданий на неровном рельефе, склонах и неустойчивых почвах. Эти конструкции оптимальный вариант для строительства, как небольших домов, так и капитальных сооружений средней величины. Буронабивные фундаменты с ростверком имеют несущую способность выше, чем у монолитных и ленточных оснований, да и обходятся они дешевле.

Ростверк с буронабивными колоннами в разрезе

Буронабивные сваи, в состоянии вынести нагрузку порядка 1500 кг. Для возведения сооружения средних размеров понадобится несколько десятков колонн, диаметр которых может доходить до 150 см., а длина до 40 м.

Для обустройства основания здания не требуется проведения серьезных земляных работ. Каждая свая гидроизолируется двумя слоями толи или рубероида и фиксируется в непромерзающем слое грунта. Гидроизоляция позволяет защитить бетон от разрушения и снизить давление грунта на опоры.

Преимущества основания на буронабивных опорах:

• при устройстве фундамента здания, расположенные в непосредственной близости, не подвергаются воздействию динамических сил;
• возможность установки на любых грунтах;
• не наносится вред окружающему ландшафту;
• располагается ниже отметки промерзания почвы;
• подходит для деревянных, каркасных и кирпичных домов;
• дешевизна;
• скорость устройства основания составляет несколько дней.

Верхушки установленных столбов обрезаются на одном уровне, после чего они объединяются общим поясом. Ростверк на буронабивных сваях позволяет обеспечить равномерное распределение нагрузки, оказываемые весом конструкции, по всему основанию здания. Устройство свайно-ростверкового фундамента можно посмотреть на видео ниже:

Минусом данной конструкции является тот факт, что из-за наличия свободного пространства между полом и грунтом, требуется утеплить буронабивной фундамент с ростверком. Это приводит к дополнительным рабочим и материальным затратам.

Ростверк на винтовых сваях

Преимущество фундамента на винтовых сваях заключается в том, что для их установки не требуется проведения земляных работ, и они как правило, применяются на глинистых и пучинистых грунтах. После того как опоры установлены, их оголовки срезают в один уровень и производят устройство решетчатого пояса.

Виды ростверков на винтовых сваях

Монолитные железобетонные и бетонные конструкции для винтовых свай делают крайне редко, поскольку этот тип опор используется для возведения легких сооружений. Чаще всего свайно-винтовой ростверк выполняют из металлического уголка или швеллера.

Перед установкой ростверка на оголовки винтовых свай, к ним приваривают металлические площадки, размер которых должен позволить скорректировать осевое смещение опор. Далее швеллером или уголком производится обвязка всех свай, в результате чего создается прочная и надежная конструкция.

Важно! Перед устройством фундамента и ростверка на винтовых сваях необходимо провести антикоррозийную обработку всех металлических элементов конструкции. Это значительно увеличит срок эксплуатации возводимого сооружения.

Основные размеры и габариты

Для создания прочного и долговечного фундамента необходимо произвести правильные расчеты. Форма и размеры применяемого ростверка определяются особенностями конструкции возводимого здания, нагрузками на фундамент, количеством и местоположением свай.

Вид свайного фундамента в разрезе

Ростверк создается, так же как и конструкция ленточного фундамента. Высота ростверков для свайных фундаментов напрямую зависит от того на какой уровень от земли должна быть приподнято строение, а также от его веса. Можно самостоятельно выполнить расчет конструкции, опирающейся на грунт или немного углубленной. В случае с устройством висячего пояса лучше доверить расчеты специалистам, поскольку для непрофессионала они очень сложны.

Можно самостоятельно рассчитать размеры ростверка свайного фундамента по формуле B = M/ (L*R), где:

• B – минимально допустимая высота для опирания пояса;
• M – вес конструкции сооружения без учета используемых опор;
• L – длина пояса;
• R – прочность грунта у поверхности земли.

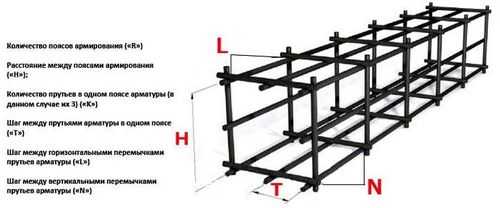

Арматурный каркас ростверка

Арматурные каркасы для поясов на свайном основании создаются, так же как и для сооружения на ленточном фундаменте. В конструкции необходимо провести продольное (рабочее), горизонтально и вертикально поперечное армирование. Общее сечение продольного армирования должно быть не менее 0,1% от сечения пояса. Для подбора сечения каждого прута и их четного количества используют сортимент арматуры.

Сортамент стальной арматуры

Вид арматуры	Длина пояса, м	Диаметр, мм
Продольная (рабочая) арматура	До 3	от 10
	Свыше 3	от 12
Горизонтальная арматура (поперечная)		от 6
Вертикальная арматура	До 0,8	от 6
	Свыше 8	от 8

Основные производители и типовые серии свайных ростверков

Для частных или небольших строений можно изготовить решетчатые пояса самостоятельно непосредственно на месте строительства, но при возведении промышленных корпусов, многоэтажных зданий и т.п. используют конструкции заводского производства. Среди основных производителей ЖБИ ростверка от 35 тонн можно выделить следующие компании:

• ОАО АПСК «Гулькевичский»;
• ЗАО «ОБД»;
• ЗАО «Т-Бетон»;
• ООО «ЛСР. Строительство-Урал»;
• ООО «ЗКПД Томская Домостроительная Компания»;
• АО «ПЗСП».

Серия	Описание
Монолитные железобетонные ростверки серии 1.411.1-1/89	Для устройства оснований под сборные ж/б колоны одно- и многоэтажных зданий промышленного назначения серии ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70.	Опоры сооружений серий ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70 имеют сечение 400*400 и 400*600 мм. и должны заделываться в фундамент на 600 мм.
Серия 1.011-6	Изготавливаются из тяжелого бетона класса В 12,5	Квадратные сваи 300*300 и 350*350 мм.
Серии на ростверк из металла: 3.407-115 3.407.2-162 3.407.9-146 3.407.9-1581	Для эксплуатации конструкции при температуре: ● до — 40˚C ростверк изготавливается из углеродистой стали марки ВСт 3, соответствующей ГОСТу 380-71; ● ниже — 40˚C для ростверка используют низколегированную сталь марки 09Г2С, которая соответствует ГОСТу 19281-73 и 19282-73.

Наименование, которым обозначаются типовые ростверки для свайных фундаментов, включает в себя обязательные буквенные индексы РС и РБ и порядковые номера. Маркировка РС1 – РС5 используются на квадратных опорах, а РБ – для прямоугольных свай.

Важно! При необходимости заказа ростверков от 50 тонн производителя ЖБИ нужно выбирать особо тщательно, чтобы гарантировать прочность и долговечность всей конструкции.

Основные положения по устройству и расчету свайного ростверка

При устройстве свайно-ростверкового фундамента необходимо знать основные требования, предъявляемые к ростверку и провести грамотные расчеты всей конструкции. Также обязательно наличие исполнительной схемы по ростверкам, на которой обозначаются все основные элементы конструкции. Важным моментом при проектировании основания здания является точный расчет необходимого числа опор для каждого конкретного типа сооружений. Основой расчетов является общий вес строения и несущая способность почв. Массу дома необходимо разделить на несущую способность грунта и, получаем значение площади проектируемого основания. Для определения запаса прочности площадь фундамента следует увеличить на 30%. Чтобы вычислить необходимое число опорных колонн требуется площадь основания разделить на объем каждой сваи, при этом должны соблюдаться следующие условия:

• опоры должны быть установлены во всех углах возводимого строения;
• сваи монтируются в точках пересечения стен здания;
• согласно СНИП расстояние между сваями в ростверке составляет 2-2,5 м.

Соединение сваи с поясом может быть жестким или свободным. В случае свободного соединения оголовки опор входят в ростверк на глубину 50-100 мм. Данный тип крепления подходит для центрально-нагруженных опорных колонн.

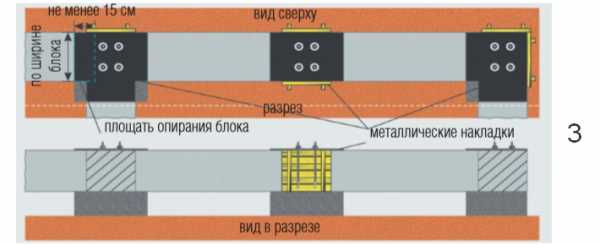

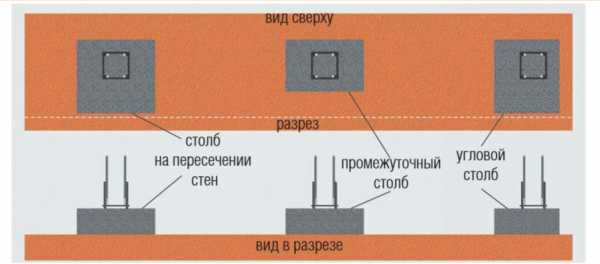

Крепление ростверка к свае

При жестком соединении оголовок сваи разбивается, и арматура оголяется, после чего выполняется замоноличивание в бетонный или железобетонный ростверк. Подобный тип крепления выполняется в тех случаях, когда:

• устройство свайных фундаментов с ростверками выполняется на нестабильных грунтах;
• на опоры оказываются горизонтальные нагрузки;
• в основании установлены комбинированные или наклонные опоры;
• опорные колоны работают на выдергивающие нагрузки.

Пример расчетов

Рассмотрим пример расчета свайного фундамента с ростверками для одноэтажного кирпичного дома с вальмовой крышей из металлочерепицы. В здании имеется два железобетонных перекрытия толщиной 220 мм. Размеры дома в плане – 6*9 м, толщина несущих стен составляет 380 мм. Общая высота этажа – 3,15 м, от пола до потолка – 2,8 м, а суммарная длина перегородок внутри здания – 10 м (внутренние стены в помещениях отсутствуют). На участке присутствует тугопластичная смесь с пористостью – 0,5 и глубиной залегания – 3,1 м.

Тип нагрузки	Коэффициент
Дерево	1,1
Металл	1,05
Засыпка, изоляция, железобетон, стяжки	1,1
Элементы, изготавливаемые на производстве	1,2
Элементы, изготавливаемые на непосредственно на месте строительства	1,3
Оборудование, мебель, люди	1,2
Снег	1,4

Предварительно устанавливаем ширину ростверка 400 мм. и высоту 500 мм. Длина опоры составляет 3 м., а сечение – 50 см. Ориентируемся на шаг опорных свай – 1,5 м. Для определения общего количества свай необходимо длину ростверка разделить на шаг опор и прибавить 1 (при необходимости полученное значение округляем в меньшую сторону до целого числа – 30/1,5+1≈21).

• Площадь опоры, м² 3,14*0,52/4 = 0,196
• Периметр, м — 2*3,14*0,5 = 3,14
• Масса ростверка, кг — 0,4 м.*0,5 м.*30 м.*2500кг/м³ = 19500
• Масса опор, кг — 21*3 м.*0,196 м²*2500кг/м³*1,3 = 40131
• Масса здания, т — Вес опор + вес ростверка + сумма из таблицы ≈ 224

Чтобы рассчитать объем ростверка и другие параметры необходимо определить массу строения без фундаментных опор. В результате получаем M = 204 т. Ширина посолы равна М / (L * R) = 204/ (30*75) = 0,09 м. Такой пояс нельзя применять для строительства, в рассматриваем случае, поскольку свесы кирпичных стен должны быть не больше 40 мм. Поэтому назначаем ширину — 400 мм, а высота остается – 500 мм.

Статья по теме:

Свайный фундамент: расчёт. Для обустройства свайной конструкции необходимо точно рассчитать количество и размеры столбов, глубину их залегания и места расположения. Произвести эти расчёты можно самостоятельно, воспользовавшись сведениями, алгоритмами и рекомендациями, которые предложены в нашем материале.

Расчет и чертежи армирования ростверка свайных фундаментов

Сечение горизонтальной (рабочей) арматуры должно быть 0,1%*0,4*0,5 = 0,0002 м² = 2 см². В данном случае хватит 4 металлических прута Æ 8 мм, но согласно нормативам необходимо использовать минимально допустимый Æ 12 мм. Для вертикальной и поперечной арматуры используются стержни Æ 6 мм.

Схема армирования ростверка

Расчеты занимают какое-то время, но они помогут значительно сэкономить деньги и время в ходе возведения дома. Для лучшего понимания важности процесса выполнения расчетов стоит посмотреть это видео:

Создание свайно-ростверкового фундамента своими руками

Для самостоятельного устройства свайно-ростверкового фундамента необходимо выполнить следующие этапы работ:

• проектирование и расчет фундамента;
• подготовительные работы и планирование рабочего участка;
• бурение скважин и устройство траншей;
• создание опалубки;
• изготовление армирующего каркаса;
• заливка бетона и вибрирование.

В том случае если в фундаменте используется металлический ростверк, то он приваривается оголовкам опорных колон. При установке пояса следует строго выдерживать горизонталь, для того чтобы нагрузка от здания равномерно передавалась на фундамент.

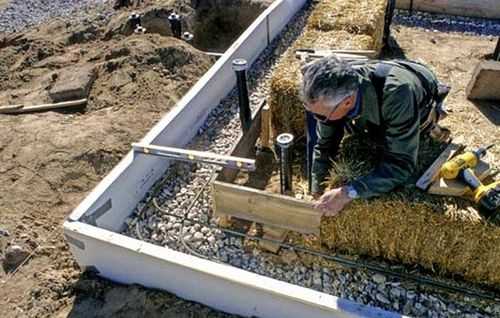

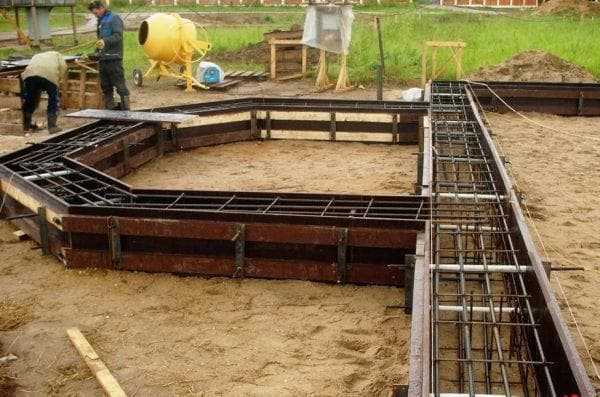

Опалубка ростверка и щебневая подложка

Устраивая заглубленную конструкцию из железобетона, потребуется выполнить подсыпку из щебня фракции 20-60 мм, и уплотнить его при помощи выброплатформы. Слой щебневой подложки должен быть не менее 150 мм. Для улучшения несущей способности почвы под поясом следует укладывать щебень небольшими слоями, которые требуется уплотнять вибратором. На щебневую подложку устанавливается опалубка для ростверка, ширина которого должна немного превышать толщину стен, а высота опалубочных щитов должна учитывать и размер будущего цоколя.

Схема армирования

В схеме армирования ростверков свайных фундаментов точно так же как и при устройстве оснований используются два верхних и нижних пояса из металлической арматуры, а также вертикальные и продольные прутья меньшего диаметра. На этапе армирования необходимо заложить короба и трубы, для последующей прокладки инженерных коммуникаций. Поскольку, если этого не предпринять, то впоследствии придется долбить бетон, что приведет к нарушению целостности монолита.

Трамбовка бетона вибратором

Заливая пояс бетоном нужно провести вибрацию раствора. Не выполнив эту процедуру трудно добиться однородности и высокой прочности. Именно поэтому обработка бетона вибратором при заливке фундамента и пояса крайне необходима и обязательна. Опалубку можно снять через 4 дня, если после заливки температура воздуха составляла +20˚C. К этому времени проектная прочность бетона достигнет 50%, что вполне достаточно для начала следующего этапа строительных работ. При температуре +10˚C этот срок составит порядка 2 недель. При более низких температурах залитый монолит нуждается в утеплении или подогреве.

Типичные ошибки, допускаемые при создании буронабивного фундамента с ростверком можно посмотреть на видео ниже:

Статья по теме:

Фундамент на винтовых сваях своими руками. Сделать такую конструкцию вполне по силам любому более-менее грамотному строителю. Его преимущества и недостатки, особенности монтажа и отделки – обо всем этом в нашем материале.

Рассмотрим плюсы и минусы фундамента свайного с ростверком на глубине промерзания, и почему именно этому типу оснований отдают предпочтение.

К достоинствам следует отнести:

• высокая устойчивость и несущая способность;
• невысокая стоимость;
• не требуется проведение больших объемов земляных работ;
• простота монтажа;
• высокая устойчивость на нестабильных грунтах.

Среди недостатков свайно-ростверкового фундамента выделяют следующее:

• невозможность устройства подвального помещения;
• не рекомендовано возведение стен из тяжелых материалов;
• сложность выполнения необходимых расчетов.

Заключение

Практически во всех случаях при устройстве фундаментов для одно- и многоэтажных домов необходимо создание ростверка. Использование пояса при создании фундаментов – это довольно трудоемкий процесс, однако, если учтены и выполнены все требования, произведены необходимые расчеты и использованы качественные и сочетаемые строительные материалы, то надежность всей конструкции здания гарантирована.

Похожие статьи

kirpich174.ru

Железобетонный ростверк на сваях — особенности и виды монтажа

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь
  • ВсеКакой выбратьОтделкаУстройство

    Отделка фундамента камнем

    Выбор цокольной плитки для фасада

    Что такое цоколь

    Как закрыть винтовые сваи

• Сваи

fundamentaya.ru

Ростверк: устройство монолитного и балочного ростверка | 5domov.ru

Ростверк является самым оптимальным и универсальным решением для организации прочных, надежных и качественных оснований под дом прежде всего благодаря тому, что в данной конструкции воплощены наилучшие показатели столбчатых, свайных и ленточных фундаментов.

Ростверки можно устраивать на рельефах любой сложности с самыми разнообразными характеристиками грунтов без ограничений по типу и весу строений. Исключение составляют лишь цельноскальные породы, где разработка ям или скважин невозможна либо экономически нецелесообразна.

Оглавление

1. Виды ростверка
2. Устройство монолитного ростверка
3. Устройство балочного ростверка

Виды ростверка

• Низкий ростверк устраивают на сухих, плотных и сыпучих грунтах с минимальным влиянием паводковых, ливневых и талых вод.

Схема устройства низкого ростверка

• Повышенный ростверк закладывают на почвах со слабой степенью пучинистости, где возможно значительное увлажнение поверхностного слоя грунта под воздействием ливневых, паводковых и талых вод.

Схема устройства повышенного ростверк

• Высокий ростверк организуют на любых почвах со средней и высокой степенью пучинистости. В данном случае нижний край ленты ростверка приподнимают не менее чем на 10–15 см над уровнем земли во избежание воздействия сил напряжения от поверхностного взбухания почвы во время морозов.

Схема устройства высокого ростверка

Выбор типа ростверка зависит от состояния грунта, местных климатических условий и веса здания с учетом возможной снежной нагрузки. Определение количества столбиков и ширины монолитной ленты относится к ответственным проектным показателям. Потому эту часть расчетов лучше доверить специалистам. Разметка, подготовка ям под столбы или закладка свай производится по тем же технологиям, что для свайных и столбчатых фундаментов, а заливка ленты аналогична устройству ленточного фундамента.

Примечание.  Технологические отверстия для ввода инженерных систем в дом ни в коем случае нельзя устраивать в ленточной и столбчатой части ростверка. Прокладывать трубы и кабели необходимо под лентой и между столбами ростверка. Чрезвычайно важно соблюдать рекомендуемые параметры заглубления в грунт, учитывая ширину ростверка на 10 см больше ширины основания стены:

• для легких щитовых и каркасных построек — не менее 30 см;
• для бревенчатых и брусчатых домов — не менее 50 см;
• для тяжелых кирпичных и каменных зданий — не менее 70 см.

Устройство монолитного ростверка

Устройство монолитного ростверка повторяет технологические операции закладки опор по принципу столбчатых и свайных фундаментов и заливки ленты, опоясывающей оголовки столбов. Вместе с тем имеются некоторые отличительные особенности.

Подошва под столбы, предусмотренная в столбчатых фундаментах, не закладывается, если это не оговорено специальными проектными решениями. Обратная засыпка по уровню земли осуществляется сразу после снятия опалубки с заливки столбиков либо в два этапа для низких ростверков: по завершении устройства столбов и после снятия опалубки с монолитной ленты фундамента.

Закладка опор

Мероприятия по разметке и определению местоположения столбов при устройстве ростверка аналогичны описанным в разделе другой статьи «Разметка столбчатого фундамента». После выполнения этих работ разрабатывают ямы и по необходимости организуют песчаную либо гравийную подушку.

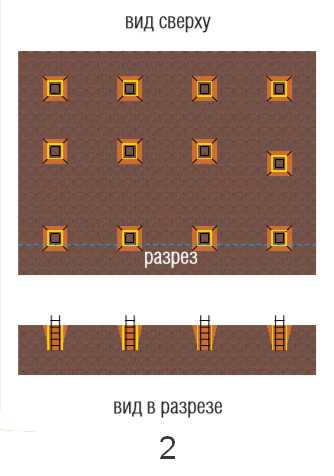

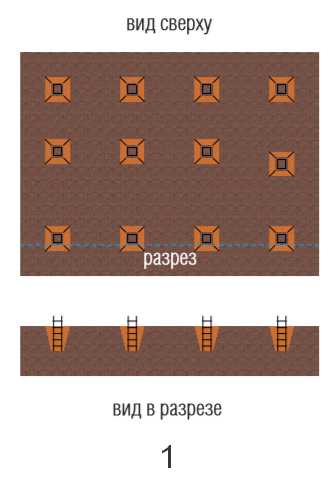

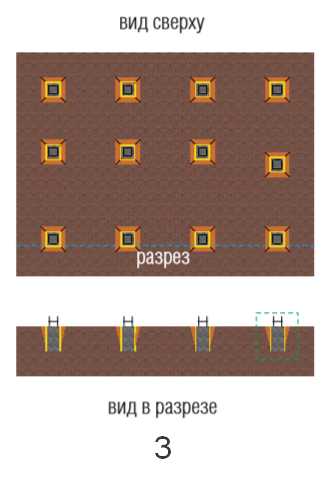

Затем армируют (1), устанавливают опалубку (2) и заливают бетонную смесь в короб (3).

На этом этапе после укладки первого слоя раствора толщиной 20–30 см арматурный каркас немного приподнимают так, чтобы нижний конец не касался дна (подушки), а верхний отстоял от шнура разметки не менее чем на 5 см.

Поэтому высота каркаса должна быть на 10 см меньше расстояния от дна (подушки) до шнура разметки. После затвердения бетона опалубку демонтируют и осуществляют обратную засыпку.

Устройство ленточной части ростверка

Перед началом закладки ленточной части ростверка устанавливают армированные каркасы с учетом отступа от дна и стенок опалубки не менее чем на 5 см.

Затем сооружают опалубку (1) и заливают бетонную смесь (2).

Установку опалубки, заливку бетона, демонтаж опалубки и выдержку бетонной смеси осуществляют согласно рекомендациям, изложенным в подразделе «Бетонные работы» для ленточных фундаментов.

Устройство балочного ростверка

К устройству балочного ростверка прибегают, когда необходимо ускорить работы по закладке фундамента и нет времени ждать около месяца, пока застынет бетонный раствор. Как правило, балочный ростверк сооружают в высоком варианте. Для этого опорную часть обустраивают по технологии столбчатых фундаментов из железобетона с организацией опорной площадки для блоков в оголовке.

По прочностным характеристикам сборный фундамент несколько уступает монолитным, поэтому на слабых грунтах с разной степенью усадки почвы использовать блоки не рекомендуется.

Закладка опорной площадки под блоки

Технология сооружения опорной площадки под блоки применяется только в устройстве монолитных опор ростверка и заключается в утолщении сечения всего столба (нижний ряд схемы) либо его оголовочной части (средний ряд схемы). При этом обязательно учитывается местоположение опор. Для промежуточных столбов утолщение закладывают в обе стороны по направлению стен.

Для угловых столбов — в обе стороны перпендикулярно направлению стен.

Для столбов, расположенных в местах пересечения стен, — в три стороны: по направлению наружных стен и перпендикулярно направлению перегородки.

Утолщения столбов или их оголовков под опорную площадку в обязательном порядке должны быть армированы.

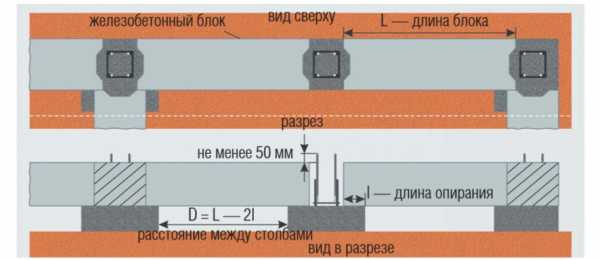

При закладке опорной площадки важно учесть шаг размещения опор в зависимости от типа используемых блоков (этот вопрос подробно освещен в статье «Блочный фундамент»). Расстояние между ними (D) высчитывается по формуле D = L – 2l, где L — длина блока, l — длина опорной части
блока (б). Ширина столбов по линии стен закладывается по ширине блоков с допуском ±50 мм в сторону сужения и утолщения. Кроме того, необходимо выдержать бетонную заливку столбов не менее месяца до набора 80 % прочности, иначе края столбов не смогут выдержать вес блоков.

Монтаж железобетонных блоков

К монтажу железобетонных блоков приступают только после того как столбы установлены по размерам, бетон набрал достаточную прочность, а к выпускам арматуры приварены стержни с резьбой.

Каждый блок размещают точно по площади их опорных частей.

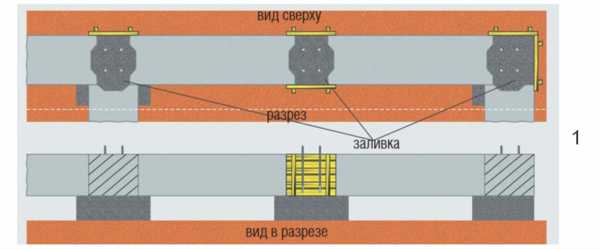

Далее выполняют замоноличивание пустот между блоками по линии стен, на углах и в местах ответвлений (1), предварительно установив опалубки (2).

Затем поверх свежезалитой бетонной смеси накладывают металлические пластины с заранее просверленными от верстиями под стержни и затягивают болтами (3).

Накладные пластины вырезают из металлического листа толщиной не менее 3 мм, их форму определяют в зависимости от месторасположения на фундаменте. При этом выпуски под фиксацию блоков устраивают по размерам опорных площадок столбов (3). Опалубку можно снимать на следующий день после заливки бетона и сразу приступать к возведению стен.

В случае с монолитным ростверком приходится ждать набора прочности ленты еще месяц.

Гидроизоляция и теплоизоляционные работы

Гидроизоляцию опорной части и заглубленного варианта ленты ростверка осуществляют по технологиям, рекомендованным в статье «Столбчатый фундамент». Теплоизоляцию пола при устройстве высокого ростверка проводят в следующем порядке.

Сначала заполняют пустое пространство под ростверком кирпичной, каменной или бутовой кладкой, затем осуществляют засыпку внутренней площади фундамента с тщательной трамбовкой так, чтобы ее уровень был выше нижнего края ленты ростверка не менее 10 см.

Схема устройства теплоизоляции пола для высокого ростверка

Обычно для засыпки вполне хватает грунта, вынутого из ям при устройстве столбов. Впоследствии во время выполнения фасадных работ внешняя поверхность забирки и ростверка оштукатуривается, а вокруг фундамента закладывается отмостка.

Оцените статью

5domov.ru

Свайный фундамент с монолитным ростверком, устройство

Если вы решили возводить дом на нестабильном или очень влажном грунте с большими перепадами по высоте, то применять обычные ленточные фундаменты не получиться, так как они не способны выдерживать значительные нагрузки. В таком случае необходимо задействовать свайные основания с ростверками. Особенность ростверка в том, что он берет на себе всю нагрузку от дома и одинаково распределяет ее на опорные элементы.

Описание

На сегодняшний день монолитный ростверк можно выполнить в двух видах:

1. Плитный. Это ростверк, который объединяет в единое целой все сваи.

   Плитный монолитный ростверк

2. Ленточный. Этот элемент предполагает последовательное соединение свай.

   Ленточный монолитный ростверк

Устройство плитного ростверка осуществляется по всей площади дома, а вот ленточного – только под несущими стенами. Чаще всего в строительстве применяют именно ленточный монолитный ростверк. Дело в том, что тяжелые частные дома возводятся редко, а плитный ростверк в этом плане считается более дорогостоящим.

При этом ленточной тип ростверка может классифицироваться на несколько видов относительно того, как он располагается в грунте:

1. Висячий. Он сосредоточен над уровнем грунта. От подошвы до почвы дистанция 10-15 см. Этот вариант ростверка стоит задействовать при строительстве дома на пучинистой земле. А вот какой фундамент лучше для дома из пеноблоков, и как его сделать. поможет понять видео из данной статьи.

   Ленточный монолитный ростверк

2. Наземный. Этот элемент, у которого подошва сосредоточена на одном уровне с землей. Применять такую конструкцию можно только при строительстве дома на непучинистых или слабопучинистых грунтах. Почвы, которые несильно подвергаются пучению во время морозов, могут оторвать ростверк от свай. А вот как сделать фундамент для кирпичной бани, и как происходит строительство, поможет понять данная статья.

   Наземный ленточный монолитный ростверк

3. Низкий. Это ростверк, который располагают в земле на уровень промерзания. На более благополучных землях ростверк могут погружать на глубину 200-400 мм.

Из всего разнообразия ростверков самыми популярными в строительстве остаются висячие. Они имеют довольны высокие показатели прочности, так что являются надежной опорой для легких строений. Их устройство не предполагает выполнение земляных работ.

На видео – свайный фундамент с монолитным ростверком:

Для каких домов подойдет

Выбирая подходящий вид ростверка, на качество почвы особого внимания не обращают. Лента ростверка может быть сосредоточена над уровнем грунта или опираться на него. В любом случае возводить свайный фундамент с ростверком необходимо для легковесных домов. Сюда можно отнести каркасные строения или небольшую деревянную постройку, например, баню.

Как происходит замена фундамента под деревянным домом своими руками, можно узнать из данной статьи.

А вот как выглядит столбчатый фундамент под каркасный дом, и как его сделать своими руками, указано здесь в статье.

Также будет интересно посмотреть на то. как выглядит ленточный фундамент под дом из бруса: https://2gazon.ru/postroiki/zhilye/fundament/pod-dom-iz-brusa.html

Возможно вам также будет интересно узнать о том, как правильно залить фундамент под дом.

Как сделать

Работы по возведению свайной конструкции с ростверком можно проводить собственноручно, но для этого предстоит подойти к процессу ответственно.

Подготовка

На этом этапе необходимо подготовить участок, выделенный под строительство. Для этого предстоит убрать верхний слой земли, а затем поверхность тщательно разровнять.

После можно переходить к разметке. Необходимо обозначить оси основания и места монтажа свай. На этом этапе лучше иметь при себе чертеж свайной конструкции с ростверком, который был разработан специалистом. На нем указывают все необходимые габариты и прочие данные: число свай, дистанция между ними, размер арматуры и геометрические габариты арматурных рам.

Рекомендуем также отдельный материал про свайно ростверковый фундамент.

Монтаж свай

Согласно разметке, используя особую технику или садовый бур, выполнить скважины. При строительстве домашних строений необходимо делать скважины размером 200-250 мм.

После этого воспользоваться следующим планом:

1. Используя гидроизоляцию, скрутить трубу и опустить в вырытую ямку. Таким образом, удается гироизолировать стенки сваи. Для этих целей отлично подойдет рубероид. Так как в данном примере используется устройство ростверка висячего типа, то гидроизоляционная труба должна быть выше уровня грунта. А вот насколько, это уже будет зависеть от конструкции основания и типа почвы. Пространство, образовавшееся между грунтом и подошвой ростверка, может принимать различные размеры в каждой определенный точке. Важно, чтобы его расположение было строго горизонтальным.
2. В ртубу монтировать арматурую раму. Он будет состоять из 3-4 стержней. Длина арматуры должна составлять столько, чтобы ее верхняя часть находилась выше торца трубы на 200-250 мм.
3. Залить гидроизоляционное углубление бетоном.

Также будет интересно узнать о том, как правильно сделать фундамент под кирпичный забор.

На видео – монтаж свайн для фундамент с монолитным ростверком:

Несущая способность сваи определяется маркой бетона. Если вы используете марку 100, то для нее не страшна нагрузка до 100 кг/см2. Но это еще не говорит о том, что на таких сваях можно строить тяжелые дома. Необходимо еще определить несущую способность почвы, которая выступает в качестве опоры для фундамента. Сухая земля, сосредоточенная ниже уровня промерзания, обладает несущей способностью 6 кг/см2. А вот как выглядит фундамент под теплицу под поликарбонат, и как его сделать своими руками, очень подробно изложено в данной статье.

Возведение монолитного ростверка

Этот процесс выполняется в несколько этапов.

Опалубка

Для устройства опалубки необходимо воспользоваться следующим планом:

1. Выполнить разметку. По ее линиям на расстоянии 50-90 см в почву вбить колышки. Их сечение должно быть 50х50 мм. В результате проведенной работы у вас должно получиться 2 ряда колышков, расставленных по тому периметру, где будет располагаться ростверк.
2. Каждую пару колышков, которые будут установлены друг напротив друга, соединить при помощи брусков.
3. В результате описанных действий должна образоваться П-образная конструкция. На нее набить доску, ширина которой 3-4 см. Верхний ее слой должен находиться на одном уровне с днищем возводимой опалубки.
4. Монтировать горизонтальные доски. Перед этим в них проделать отверстия под сваи.Установить вертикальные стенки опалубки и соединить при помощи гвоздей к брускам, расположенным вертикально.Собранная конструкция опалубки внутри укрывается полиэтиленом.

А вот как происходит устройство фундамента под забор с кирпичными столбами, поможет понять данная статья.

На видео – опалубка для фундамент:

Армирование ростверка

Арматурная основа должна полностью находиться в бетоне. Так что перед армированием необходимо на дно опалубки установить бруски. Их ширина может быть разной, а вот толщина составлять 30-50 мм. Укладка арматурных стержней внизу ведётся на бруски, а далее они связываются. Во время их связки необходимо добиться равной дистанции между стержнями. Верхний пояс арматурного каркаса подвесить к поперечным брускам, которые использовали для связывания стоек опалубки. Пояс сверху и снизу соединить между собой.

На видео – армирование ростверка:

Количество арматуры

Чтобы определить требуемый расход арматуры, стоит воспользоваться соотношением площади поперечного сечения ростверка и суммарным значением сечений всех стержней. Эта пропорция составляет 1000:1. Расчет производится следующим образом:

1. Ширину и высоту ростверка перемножить, а затем полученное значение поделить на 1000.
2. Его поделить на площадь сечения одного стержня.

Результатом этих простых действий станет количество необходимой арматуры.

Заливка ростверка

Чтобы залить ростверк, необходимо задействовать бетон марок М300 и М350. При заливке опалубки ее предстоит обязательно штыковать. Это позволит убрать воздух, который может оказаться в толще бетона.

Сделать это можно, используя арматурный пруток. Самым прогрессивным методом считается использование специального вибратора. Но стоит он дорого, да и смыла в этом нет, так как применять его часто не придётся. Когда бетон затвердеет, то можно приступать к непосредственному строительству дома.

На видео – как происходит заливка ростверка:

Свайный фундамент с монолитным ростверком – это один из самых популярных типов основания при возведении легких конструкций. Процесс его возведения несложный, так что сделать все своими руками можно. Но перед этим не забудьте составить проект и произвести все расчеты.

2gazon.ru

Ростверки — что это такое, свайный ростверк и монолитный



Что такое ростверк

Ростверк являет собой горизонтальный элемент свайно-столбчатого основания, соединяющий обособленные сваи в целую систему. Его задание состоит в равномерном распределении и переносе со стен нагрузок на столбы, а после на грунтовую почву, фиксируя расположение свай и не давая им потом отклониться от вертикали.

Сам же ростверк не расположен на грунте и не оказывает давления на нее. Этим он отличается от ленточного основания. Но гидроизоляция все же необходима.

Виды

Ростверк – основная составляющая основания столбчатого фундамента. Он дает возможность равномерным образом распределять нагрузку на несущие части конструкции. На сегодняшний день самыми распространенными считаются бетонные и железобетонные ростверки. Известно большое количество их разновидностей. Все они варьируются от типа грунта, строения, которое они удерживают и различных иных факторов.

Также известны определенные классификации типов ростверка.

По месту расположения

По месту расположения относительно почвы ростверки классифицируются на 3 вида:

• Высокий, повышенный или надземный ростверк. Располагается намного выше почвы либо воды и возводится в портах, при создании строений на воде или на болотах. Он приподнимается сверху земли и будто подвисает в пространстве, тем самым позволяет избегать повреждений постройки в результате наводнений. Высокий ростверк достаточно часто применяется в строительстве.
• Повышенный либо наземный ростверк. Обустроен так, что его верхушка расположена на грунте. Бывают случаи в которых, чтобы его возвести с почвы убирают верхний слой и укладывают специализированный грунт, имеющий сопротивляемость к вспучиванию. Подобные ростверки находятся на одном уровне с грунтом. Посреди их нижней поверхности и уровня почвы отсутствуют промежутки – край горизонтальной линии залегает на грунте либо углублен внутрь него.
• Низкий либо подземный ростверк. Используют в процессе строительства многих промышленных построек и сооружений. Отличительной чертой является некоторая заглубленность ниже грунтовой отметки. Под ним вырывают маленький котлован, на дне которого засыпают грунт, который незначительно расширяется во время замерзания.

По материалу

На сегодняшний день используют большое количество ростверков из разнообразных материалов. По такому показателю различаются:

• Железобетонный. Сейчас наиболее часто применяется в строительстве. Является самым прочным и жестким вариантом конструкции. В ней кроме бетона используют арматуру, улучшающую показатели прочности.
• Металлический. Применяется нечасто и считается нецелесообразным возводить из него здания. Делается преимущественно из двутавра. Конструкция и выходит достаточно прочной и жесткой, но металл обладает определенными минусами. Наихудший из них — коррозия.
• Деревянный. Фактически не используется. Монтируют лишь на конструкции, которые делаются из древесины.
• Бетонный. Часто используют при возведении одноэтажных сооружений.

По конструктивному исполнению

Тут выделяют 3 главных разновидностей, встречаемых и используемых повсюду:

• Сборный ростверк, к примеру, из стальных балок, зачастую сварной. Его минусом является замысловатость установки на столбах тяжелых балок, в невысокой прочности стыковки обособленных балок и в достаточно высоком уровне коррозии слабозащищенного металла, которые находятся в зоне большой влажности и материале шва. Целесообразнее применять для недолговременных построек (дачных домов, веранд, беседок) со сроком эксплуатации до 15-20 лет. Сборный ростверк может запросто монтироваться на гидроизолированный оголовок сваи поверх и крепиться к нему немонолитно. В постройке из древесины функции ростверка выполняет нижний венец или обвязка.
• Сборно-монолитные ростверки наибольшую популярность приобрели в сфере создания промышленных сооружений, а также возведения зданий с большим количеством этажей. Это своего рода “конструктор” из отлитых предварительно частей с “замком” и соединением из шпона, который омоноличивается во время (либо по окончании) сборки. У него высокая стоимость, сборка осуществляется непосредственно на месте используя тяжелое оборудование и нуждается в большой точности в монтаже свай. Крайне нецелесообразно использовать при частном домостроительстве.
• Монолитно-литые ростверки (далее – “монолитные”) являются железобетонными конструкциями, отлитыми в форме балки либо монолитной плиты. При всех вариациях конструкции ростверк выступает связующим звеном для свай. Его прикрепляют к ним либо они включаются в его толщу. Сама плита зачастую высокая, лента бывает высокая, повышенная, заглубленная. Монолитный ростверк считается самым целесообразным выбором при возведении сооружений с небольшим количеством этажей.

Монтаж своими руками

Чтобы осуществить установку ростверка собственными руками необходимо обладать определенными знаниями и специальными навыками в этой сфере, а также предварительно ознакомиться с основными требованиями и инструкцией по проведению монтажных работ. Ростверк является верхней частью свайного основания, которая объединяет несущие конструкции друг с другом. Помимо этого, подобный тип фундамента с монолитным ростверком представляет собой то же ленточное основание, которое признано самым долговечным.

Главными элементами свайно-ростверкового основания считают опоры-сваи и ростверк.

Известны некоторые варианты как составляющих фундамента, так и их совместного функционирования друг с другом.

Значимым условием квалифицированно выполненного свайно-ростверкового основания считается грамотный расчет общего количества, метода расположения и несущей способности свай. Следует внимательно осуществить расчет ростверка, который преимущественно и является показателем надежности свайного основания.

Сам расчет должен делать высококвалифицированный специалист – строитель. Самому подобные расчеты осуществить фактически невозможно.

Лишь когда будут готовы инженерные расчеты ростверка свайного основания, где указываются все ключевые характеристики строительного процесса, можно начать выполнение его монтажа самостоятельно.

Пошаговая инструкция

Монтаж ростверка для фундамента осуществляется в следующей последовательности:

• Наносится гидроизоляция на верхнюю часть опор основания.
• Обустройство песчаной подсыпки по площади основания делается под уровень верхней поверхности свай, по ширине заливки ростверка. Если на участке присутствует уклон, то песчаную подсыпку делают с таким же уклоном.
• Установку опалубки начинают с забивки кольев. Для них под основание предпочтительно приобрести брусья 55 на 55 либо 45 на 45 мм. Дистанция между ними вдоль ленты ростверка — как минимум 2 м. Чтобы точно разметить их натягиваются шнуры обноски, которые соответствуют внешнему и внутреннему контуру стен строения. Верхний обрез кольев непременно должен находиться на уровне грунта. В случае их высоты более 60 см, то, чтобы обеспечить должную жесткость крепежа их концы можно попарно объединить используя горизонтальную планку.
• Крепеж верхних досок опалубки необходимо начать от уровня грунта и делать сверху вниз. Доски применяются обрезные, одного сортамента (2,2 на 15 см, 2,5 на 18 см). Использовать для опалубки доски от старых построек не советуют, поскольку обрабатывать их значительно труднее, а общий итог получится некачественный. В дальнейшем доски для опалубки используют, как вариант, при монтаже перекрытия и кровли. Гвозди крепежа досок к кольям нужны тонкие и недлинные, так как их забивают несильными ударами и не провоцируют смещение остова. Более оправданным вариантом будет крепеж досок на тонких саморезах, поскольку их использование не позволит негативно воздействовать на колья. Нижние доски укладываются на песчаную подсыпку и крепятся к верхним гвоздям либо саморезами.
• Вглубь опалубки укладывается гидроизоляция. В местах выхода опор в гидроизоляции вырезают отверстия. Отрезанный кусок оставляют на месте. Гидроизоляцию нужно делать, чтобы она не пропитывала песчаную подсыпку. Излишки песка вокруг опоры можно убрать, проделав кольцевую канавку.

Расчет

Приняв решение использовать столбчатое основание с ростверком самостоятельно, необходимо предварительно определиться – какое количество опор требуется, чтобы он длительное время и качественным образом осуществлял свои обязанности. Далее начинают геологические работы, которые могут помочь при определении несущей способности грунта. Данная характеристика грунта даст возможность рассчитать периметр опоры для основания, которую возможно отыскать в специализированной технической литературе.

Затем производятся расчеты нагрузки всего сооружения, зависящие от веса материала, который используется при строительстве стен, ветровой и снеговой нагрузок.

Получившееся число делится на вес, который выдержит один см квадратный грунта, таким образом получается площадь основания. Чтобы определить окончательные расчеты, увеличивается достигнутый результат на 30%. Это и станет итоговым показателем периметра фундамента. Чтобы рассчитать число столбов опорный периметр следует поделить на периметр основания одной из опор.

Армирование ростверка

Армировать ростверк следует производить в неукоснительном согласовании с проектом. Разумеется, если он присутствует, а он должен иметься, поскольку строительный процесс, в частности фундаментная часть, без предварительного анализирования и расчетов зачастую приводит к неблагоприятным последствиям.

Смысл ростверка заключается в объединении свай, которые работают в целях переноса точечной нагрузки на грунтовый слой, и ее распределения на них. Сам он, помимо этого, на грунтовую почву не переносит ее и не будет опираться на нее, поскольку взаимосвязан со сваями достаточно плохо и во время зимнего вспучивания грунта от свай есть риск возникновения того, что он попросту оторвется. Ростверк используется для легких одно- трехэтажных строений, а в местности с повышенной сейсмоопасностью лишь для совсем легких и в то же время прочных домов из дерева, каркаса и сип-панелей.

Опалубка для ростверка предполагает съемное днище, которое формирует гладкий нижний поверхностный слой, висящей в пространстве балки. В основном определенных кардинальных отличий при отливке различных типов ростверков не существует, отличается только уровнем сложности земельных работ либо подъемом смеси из бетона на более высокий желоб опалубки.

Армировать и заливать бетоном опалубку ростверка тоже не составляет какой-либо сложности, а сам процесс крайне похож на заливку ленточных оснований.

Ростверк зачастую именуется столбчато-ленточным основанием, так как он снаружи схож с ленточным. Это не является правильным названием, поскольку существует весомое отличие в конструкции, применении и характеристиках.

homehill.ru

особенности конструкции и технология, плюсы и минусы

При строительстве малоэтажных домов и коттеджей в качестве основания широко используются свайные фундаменты с ростверком. Конструкция представляет собой монолитную ленту, соединяющую оголовки свай по периметру, или сплошную плиту, которая объединяет между собой все опоры. Ее располагают на уровне грунта либо выше его. Основная задача такой конструкции — равномерное распределение нагрузки от возведенной постройки на всю площадь основания дома.

Фундамент на сваях (столбах)

Сваи — это заостренные с одного края столбы, которые забивают или вворачивают в землю. Такой вид основания применяют при слабом грунте, когда его верхний слой не может выдержать большого веса возводимой постройки. К слабым грунтам относятся глинистые, суглинистые, торфяные или лессовидные почвы и плывуны. Снимать большой слой грунта не имеет смысла, поэтому при строительстве используют сваи. По виду заглубления в грунт они могут быть:

• забивными;
• набивными;
• винтовыми.

Основание дома на столбах используют там, где применение других типов фундаментов нерационально. На слабых грунтах нагрузка от дома должна передаваться глубокозалегающим слоям почвы, которые являются более плотными и обладают лучшей несущей способностью. Именно эту задачу и решают сваи. Возводят такое основание и в районах с глубиной промерзания грунта до полутора метров.

Друг от друга такие конструкции различаются способом заглубления, размещением под домом, типом опор и материалом, из которого они изготовлены. Столбы могут быть металлическими, железобетонными или деревянными, круглой, прямоугольной или квадратной формы. К преимуществам свайно-ростверкового фундамента относятся:

• высокая надежность,
• небольшой фронт земляных работ,
• небольшой расход строительных материалов,
• возможность работ в зимнее время,
• отсутствие просадки грунта при вспучивании или подтоплении,
• уменьшение времени возведения основания,
• снижение стоимости работ до 20%.

Забивные сваи изготавливают или приобретают заранее. При слабом грунте они погружаются в почву с помощью вибрации или вдавливания. Ударный метод позволяет устанавливать опоры в любой плотный грунт (исключение составляют скальные породы).

Набивные столбы изготавливаются по месту, путем армирования и заливки бетоном предварительно пробуренных скважин.

Винтовые сваи схожи с большим шурупом. Такая опора состоит из металлической трубы с заостренным концом, к которой приварено спиральное ребро. Такие столбы вкручиваются в грунт как винты. Для возведения основания дома с монолитным ростверком большую популярность получили набивные сваи.

Плюсы и минусы свайной конструкции

Любые конструкции обладают своими достоинствами и недостатками. Несомненными плюсами свайного основания являются:

• возможность постройки дома вне зависимости от рельефа местности (допускается уклон строительной площадки до 200) или типа грунта;
• свайное основание с монолитным ростверком — конструкция с большим запасом прочности, которой не страшно близкое расположение грунтовых вод, вспучивание или промерзание грунта на большую глубину;
• сокращение сроков возведения по сравнению с обычным заглубленным фундаментом;
• более низкая стоимость строительства;
• при строительстве на сложном рельефе столбчатая плитная конструкция — единственно возможный вариант.

К относительным недостаткам можно отнести такие моменты, как:

• потребность в жестком контроле качества свай (особенно промышленного производства). Небольшой изъян одной из них снизит эксплуатационные качества всей конструкции;
• создание армирующего каркаса, его привязка к оголовкам опор и заливка требуют определенных знаний и навыков.

Виды свайных фундаментов с монолитным ростверком

Основание дома на столбах возводят с монолитным ленточным или плитным ростверком. В обоих случаях фундамент дома необходимо армировать. Простое бетонное основание без арматуры может выдержать только легкие постройки, а срок его службы меньше, чем у армированного.

Для возведения ленточного свайного фундамента потребуется намного меньше стройматериалов и времени, чем для заливки плитного основания. Обвязка оголовков столбов ростверком в этом случае происходит лишь по периметру будущего дома, а иногда (если площадь основания большая) периметр связывают дополнительной поперечной лентой. Возводить ленточный фундамент дешевле и проще, чем свайный плиточный ростверк.

Отличие заливки монолитного плитного основания заключается не только в повышенном расходе бетонной смеси, но и в большей трудоемкости процесса. Для плиты потребуется надежная опалубка, которой, помимо боковых стен, необходимо крепкое основание, способное выдержать вес всей армированной плиты. Обвязка арматуры по всем оголовкам опор не только займет много времени, но и потребует терпения. Поэтому, если это допустимо по расчетным показателям прочности, возводите свайный фундамент с ростверком ленточного типа.

Порядок работ

1. Расчищаем участок. Удаляем верхний плодородный слой грунта, чтобы впоследствии под фундаментом не росли растения.
2. Наносим контур фундамента, определяем места для установки свай. Для монтажа промышленных изделий потребуется дополнительная техника, поэтому рассмотрим вариант с набивными (изготовленными на месте) сваями.
3. Приступаем к бурению отверстий для свай. Глубина скважины должна быть на 50−60 см ниже уровня промерзания грунта (в средней полосе он составляет 140−160 см). Для малоэтажного строительства частных домов достаточно погружения свай в грунт на 2−3 метра.
4. Устанавливаем в скважины арматуру, готовим раствор, заливаем сваи. Если предполагается делать свайный фундамент с висячим ростверком (расположенным выше уровня грунта), то для заливки выступающих из земли опор делаем опалубку. Когда предполагается возведение жесткого фундамента, из свай должны торчать части арматуры, которые при заливке ростверка будут погружены в него. Если выбрана накладная (шарнирная) конструкция ростверка, опоры должны быть подрублены до одинаковой высоты. После того как сваи полностью готовы, приступают к возведению монолитного ростверка.
5. Собираем и устанавливаем армирующий каркас будущего ростверка. Для этого потребуется металлический прут толщиной 1−1,4 см, вязальная проволока и специальный крючок, который можно купить на строительном рынке. Конструкция каркаса должна состоять как минимум из 2 рядов горизонтальных прутьев, соединенных вертикальными стойками арматуры. Расстояние между вертикальными стойками составляет 30−40 см.
6. Надежно закрепляем каркас на сваях, обращая особое внимание на углы будущего фундамента. Арматура на углах загибается в разные стороны. Контур армирующего каркаса должен быть полностью замкнут по периметру.
7. Приступаем к возведению опалубки для заливки монолитной ленты. Если возводится висячий (надземный) ростверк, то между сваями под опалубку устанавливают дополнительные опоры. В равной степени это относится и к ростверку в виде монолитной плиты.
8. Последним этапом возведения свайного монолитного ростверка является приготовление бетона и заливка его в опалубку.

Надежность и крепость фундамента зависит от всех его составляющих, в том числе и от качества бетона. На использование той или иной его марки влияют несколько факторов:

• расчетная нагрузка на основание дома;
• тип почвы, на котором строится дом;
• конструкция возводимого основания.

Чем легче возводимая конструкция дома, тем меньше будет нагрузка на фундамент. Предъявляемые требования к прочностным характеристикам бетона снижены. Если же грунт, на котором строится дом, подвергается вспучиванию в зимнее время года, то основание дома будет подвергаться перепадам нагрузок от всего строения. При выборе марки бетона это тоже стоит учитывать.

Сегодня при заливке фундамента под достаточно легкие каркасные дома применяют бетон марки М200, для домов из бруса или бревен используют раствор М250-М300. Для более тяжелых строений следует применять бетон не ниже М350.

Свайные основания с монолитным ростверком занимают достойное место среди других типов оснований для дома. Они являются надежными конструкциями с большим запасом прочности для большинства возводимых в частном секторе домов.

plita.guru
