Многопустотные плиты перекрытия связевые – Многопустотная плита перекрытия рядовая

Содержание

Многопустотная плита перекрытия рядовая

Многопустотная плита перекрытия пристенная

Многопустотная плита перекрытия связевая с вырезом

Рис. 9.15. Многопустотные плиты перекрытия

Плиты предназначены для перекрытий жилых и общественных зданий. Универсальность многопустотных плит перекрытий позволяет использовать их в индивидуальном строительстве: коттеджи, гаражи, овощехранилища.

Рис. 9.16. Панели перекрытия надколонные сплошные безригельного каркаса многоэтажных зданий

Конструкции безригельного каркаса - это сборно-монолитный безригельный, безкапительный каркас здания, который представляет собой пространственную конструкцию, типа "этажерки". В качестве стоек каркаса служат колонны, роль ригелей выполняют плиты перекрытия, для элементов жесткости используют связи, либо диафрагмы.

Панели перекрытия и покрытия применяются для зданий, возводимых в обычных условиях и сейсмических до 9 баллов, так же предназначены для применения в условиях неагрессивной среды, так и слабо - и среднеагрессивных газовых средах.

Рис. 9. 17. Плита перекрытия и покрытия ребристая для общественных, жилых и административных зданий

Рис. 9.18. Плита перекрытия ребристая для промышленных зданий, перекрытия резервуаров и подземных автостоянок

Плиты предназначены для перекрытия этажей промышленных зданий, резервуаров, подземных автостоянок.

В плитах предусмотрены унифицированные отверстия круглые (400, 700 и 1000 мм) и квадратные (500х500 и 1000х1000 мм) для дефлекторов и зонтов.

Рис. 9.19. Плиты перекрытия и покрытия ребристые промышленных зданий

Плиты предназначены для покрытий промышленных зданий, резервуаров, подземных автостоянок.

В плитах предусмотрены унифицированные отверстия круглые (400, 700 и 1000 мм) и квадратные (500х500 и 1000х1000 мм) для дефлекторов и зонтов.

Рис. 9.20. Лестничные марши железобетонные совмещенные с лестничными площадками

Рис. 9.21. Лестничный марш для зданий жилищного назначения

Лестничные марши применяются при строительстве многоэтажных общественных и промышленных зданий, строящихся в обычных районах и в районах с сейсмичностью 7,8 и 9 баллов, в условиях неагрессивной, слабо и среднеагрессивных газовых средах. Лестничные марши запроектированы двухмаршевые для зданий высотой этажа 3,3 м, которые идут в комплекте с площадкой ЛП-1.

Рис. 9.22. Лесничная площадка железобетонная

Рис. 9.23. Фундаменты стаканного типа под колонны железобетонные

Рис. 9.24. Фундаменты стаканного типа

Фундаменты предназначены для применения под колонны:

- административно - бытовых зданий ;

- многоэтажных промышленных зданий ;

- одноэтажных промышленных зданий .

Фундаменты спроектированы для применения в сухих и обводненных грунтах при заложении подошвы сборной фундаментной плиты ниже глубины промерзания.

Рис. 9.25. Вентиляционный блок железобетонный

Конструкции безригельного каркаса- это сборно-монолитный безригельный безкапительный каркас здания, который представляет собой пространственную конструкцию, типа "этажерки". В качестве стоек каркаса служат колонны, роль ригелей выполняют плиты перекрытия, для элементов жесткости используют связи, либо диафрагмы.

Рис. 9. 26. Фундаментный блок стеновой

Блоки предназначены для конструкции зданий и сооружений разного назначении :

- при устройстве стен подвалов;

- при возведении технических подпольев;

- при устройстве ленточных фундаментов;

- при возведении неотапливаемых зданий.

Рис. 9.27. Плита ленточного фундамента

Плиты предназначены для применения:

- в сухих и водонасыщенных грунтах;

- при расчетной температуре наружного воздуха до минус 40°С включительно;

- в зданиях и сооружениях с расчетной сейсмичностью до 9 баллов включительно;

- в грунтах и грунтовых водах с не агрессивной степенью воздействия на железобетонные конструкции.

Рис. 9.28. Балка покрытия железобетонная

Стропильные балки предназначены для применения в покрытиях зданий:

- отапливаемых и неотапливаемых с расчетной зимней температурой не ниже минус 40 0С , с систематическим воздействием температур не выше плюс 500С;

- бесфонарных, с зенитными и светоаэрационными фонарями шириной 6 м;

- с неагрессивной средой, со слабоагрессивной и среднеагрессивной газовой средой;

- в несейсмических районах и в районах с расчетной сейсмичностью до 8 баллов включительно при пролетах 18 м.

.

Рис. 9.29. Наружная трехслойная стеновая панель

Панели представляют собой трехслойную конструкцию, в которой между плоскими железобетонными слоями, соединенными между собой стальными гибкими связями, расположен слой эффективной теплоизоляции - плитного полистирола ПСБ марки 35 по ГОСТ 15588-86.

Стеновые панели по назначению в стене изготавливаются:

- рядовые;

- панели перемычки;

- панели простенков.

Марка бетона по морозостойкости не ниже F 75.

Рис. 9. 30. Диафрагма жесткости железобетонная сплошная

Диафрагмы жесткости применяются при строительстве многоэтажных зданий промышленных предприятий . Изделия предназначены для применения в зданиях с неагрессивной, а так же со слабоагрессивной газовой средой.

При применении диафрагм жесткости в условиях воздействия слабой и среднеагрессивной газовых сред в проекте должны быть указаны специальные мероприятия по изготовлению диафрагм жесткости.

Рис. 9.31. Диафрагма жесткости с дверным проемом железобетонная

Диафрагмы жесткости применяются при строительстве многоэтажных зданий промышленных предприятий . Изделия предназначены для применения в зданиях с неагрессивной, а так же со слабоагрессивной газовой средой.

При применении диафрагм жесткости в условиях воздействия слабой и среднеагрессивной газовых сред в проекте должны быть указаны специальные мероприятия по изготовлению диафрагм жесткости, вытекающие из характера агрессивной среды и требований ДБН.

Рис. 9. 33. Кольцо колодцев для водных, канализационных и газопроводных коммуникаций

Кольца колодцев предназначены для устройства круглых колодцев канализационных, водопроводных и газопроводных сетей.

Морозостойкость не ниже F50.

Водонепроницаемость не ниже W2.

Рис.9.34. Стены емкостей для хранения воды железобетонные

Рис. 9. 35. Плиты перекрытия резервуаров для хранения воды

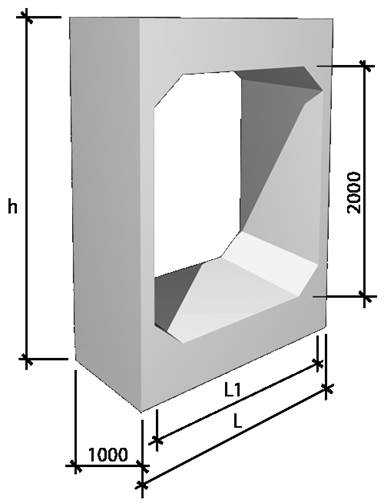

Рис. 9.36. Труба железобетонная водопроводная прямоугольного сечения

Рис. 9. 37. Лоток железобетонный для подземных коммуникаций

studfiles.net

Марка изделия В Марка бетона Объем бетона, м3 Арматура, кг Вес, т Расчетная нагрузка, кг/м2
1.041.1-3 в1
1ПК56-15-10АтV 5650 250 1,08 44,2 2,70 1000
1ПК56-15-13АтV 5650 300 1,08 49,2 2,70 1300
1ПК56-15-15АтV 5650 300 1,08
53,3
2,70 1500

1ПК56-15-13АтV1

(пристенная)

5650 300 1,08 80,5 2,70 1300

1ПК56-15-10АтV2

(связевая)

5650 250 1,08 63,6 2,70 1000

1ПК56-15-13АтV2

(связевая)

5650 300 1,08 68,6 2,70 1300

1ПК56-15-15АтV2

(связевая)

5650 300 1,08
72,7
2,70 1500
1ПК56-12-10АтV 5650 250 0,81 35,3 2,03 1000
1ПК56-12-14АтV 5650 350 0,81 40,3 2,03 1400

1ПК56-12-10АтV1

(пристенная)

5650 250 0,81 31,4 2,03 1000

1ПК56-9-9АтV

(присенная)

5650 300 0,72 43,8 1,80 900
1ПК56-9-14АтV 5650 400 0,72 49,2 1,80 1400
1.041.1-3 в2
1ПК68-15-9АтV 6850 400 1,3 63,4 3,25 900
1ПК68-15-11АтV 6850 400 1,3 76 3,25 1100
1ПК68-15-13АтV 6850 400 1,3 90,4 3,25 1300

1ПК68-15-9АтV2

(связевая)

6850 400 1,3 86,2 3,25 900

1ПК68-15-11АтV2

(связевая)

6850 400 1,3 98,8 3,25 1100

1ПК68-15-13АтV2

(связевая)

6850 400 1,3 113,2 3,25 1300
1ПК68-12-8АтV 6850 400 0,98 55,3 2,45 800
1ПК68-12-12АтV 6850 400 0,98 68,5 2,45 1200

1ПК68-12-5АтV1

(пристенная)

6850 400 0,98 61,1 2,45 500

1ПК68-12-12АтV1

(пристенная)

6850 400 0,98 86,5 2,45 1200

1ПК68-9-6АтV

6850 400 0,87 64,6 2,18 600

1ПК68-9-13АтV

6850 400 0,87 76,4 2,18 1300
1.041.1-3 в5
1ПК27-12-12Аlll 2650 200 0,4 13  1,00  1200

1ПК27-12-6Аlll1

(пристенная )

2650 200 0,4 18,7  1,00  600

1ПК27-12-12Аlll1

(пристенная)

2650 200 0,4 19,8  1,00  1200
1ПК27-15-10Аlll 2650 200 0,52 13,9  1,30  600
1ПК27-15-16Аlll 2650 200 0,52 15,9  1,30  1200

1ПК27-15-10Аlll2

(связевая)

2650 200 0,52 25 1,30  600

1ПК27-15-16Аlll2

(связевая)

2650 200 0,52  27 1,30  1200

1ПК27-9-6Аlll

(пристенная )

2650 200 0,35 17,5  0,88  600

1ПК27-9-12Аlll

2650 200 0,35 18,7  0,88  1200
1.041.1-3 в6

ПРС56-15-7Атv

(сантехническая)

5650 250 1,13 72,5 2,83  700

ПРС56-15-11Атv

(сантехническая)

5650 300 1,13 103,1 2,83  1100

ПРС56-15-15Атv

(сантехническая)

5650 250 1,13 116,8 2,83  1500
1.041.1-3 выпуск 8
1ПК52.15-8АтV 5160 250 0,99 32,9 2,48 800
1ПК52.15-10АтV 5160 250 0,99 36,1 2,48 1000
1ПК52.15-13АтV 5160 250 0,99 39,9 2,48 1300

1ПК52.15-8АтV1

(пристенная)

5160 250 0,99 47,1 2,48 800
1ПК52.15-13АтV 5160 250 0,99 54,1 2,48 1300

1ПК52.15-8АтV2

(связевая)

5160 250 0,99 50,1 2,48 800

1ПК52.15-10АтV2

(связевая)

5160 250 0,99 53,3 2,48 1000

1ПК52.15-13АтV2

(связевая)

5160 250 0,94 57,1 2,35 1300
1ПК52.12-7АтV 5160 300 0,75 25,4 1,88 700
1ПК52.12-9АтV 5160 300 0,75 28,6 1,88 900
1ПК52.12-11АтV 5160 300 0,75 31 1,88 1100
1ПК52.12-15АтV 5160 300 0,75 35,6 1,88 1500

1ПК52.12-7АтV1

(пристенная)

5160 300 0,75 40,3 1,88 700

1ПК52.12-11АтV1

(пристенная)

5160 300 0,75 45,9 1,88 1100

1ПК52.12-15АтV1

(пристенная)

5160 300 0,75 50,5 1,88 1500

www.nzgbi.com

Серия 1.041.1-2 Сборные железобетонные многопустотные плиты...

Действующий

Рабочие чертежи

Техническое описание – 3 стр

1.1.Данный выпуск содержит рабочие чертежи многопустотных плит перекрытий длиной 8650 мм. Основные параметры сечений плит приняты в соответствии с ГОСТ 9561-76 «Панели железобетонные многопустотные для перекрытий зданий и сооружений. Технические условия».

1.2.Плиты предназначены для межвидового применения при проектировании в строительстве общественных зданий, производственных и вспомогательных зданий промышленных предприятий.

1.3.Номенклатура плит (см. 1.041.1-2.3.ОООНИ) содержит следующие конструкции:

- рядовые плиты шириной 1190,1490 мм;

- пристенные плиты шириной 940 мм, устанавливаемые по крайним рядам колонн сечением 400×400 мм и 400×600 мм и шириной 1190 мм – по крайним рядам колонн сечением 300×300 мм;

- связевые плиты, шириной 1490 мм с вырезами по торцам, устанавливаемые по средним рядам колонн сечением 400×400 и 400×600 мм и без вырезов – по средним рядам колонн сечением 300×300 мм.

1.4. Плиты рассчитаны на вертикальные равномерно распределенные нагрузки (см. 1.041.1-2.3.ОООТО, табл.1). Пристенные и связевые плиты, кроме того, рассчитаны на восприятие горизонтального знакопеременного усилия в диске перекрытия. равного 10 тс.

1.5.Расчет плит произведен в соответствии с требованиями СНиП II-21-75 c учетом изменений и дополнений, утвержденных постановлениями Госстроя СССР от 29 декабря 1978 г. № 272 и 10 мая 1981 г. № 67

1.6.Плиты рассчитаны как шарнирно-опертые балки двутаврового сечения 3-ей категории трещиностойкости.

1.7.Маркировка плит принята в соответствии с требованиями ГОСТ 23009-78:

Марка рядовой плиты состоит из двух частей:

первая часть включает в себя буквенный индекс ПК (плита круглопустотная), длину и ширину плиты в дециметрах. Вторая часть марки характеризует величину условной расчетной нагрузки на плиту в сотнях килограммов на квадратный метр, класс стали напрягаемой арматуры и вид бетона – индекс «Т» принят для тяжелого бетона.

Марка пристенной плиты шириной 1190 мм и связевых плит содержит третью часть – цифровой индекс. Пристенной плите шириной 1190 мм соответствует индекс «I», связевой плите без выреза – индекс «2», связевой плите с вырезом – индекс «3».

Полная марка рядовой плиты размером 8,65×1,5 мм под расчетную условную нагрузку 1000 армированной стержнями из стали класса АтIУС, из тяжелого бетона, выглядит следующим образом:

ПК86.15-10Ат-IУСТ. Марка соответствующей пристенной плиты размером 8,65×1,2 – ПК86.12-10Ат-IУСТ-1.

1.8.Предел огнестойкости плит – не ниже 0,75 часа.

1.9.Плиты проверены на действие нагрузок электропогрузчика ЭП-500, грузоподъемностью 500 кг.

1.10. Один из торцов плит усиливается при формировании за счет уменьшения диаметра пустоты. С другого торца пустоты заделываются вкладышами длиной 130 мм и диаметром 158 мм из бетона марки бетона плиты. Заделка пустот производится непосредственно после извлечения пуансонов, до пропаривания.

1.11.Для улучшения совместной работы плит между собой и с ригелями перекрытия по боковым граням и торцам плит устраиваются шпонки /Заявка № 3726552/.

2.Технические требования

2.1.Плиты следует изготавливать в соответствии с требованиями ГОСТ 9561-76, ГОСТ 13015.0-83 и настоящих рабочих чертежей.

2.2.Плиты изготавливаются из тяжелого бетона.Марки бетона по прочности на сжатие –300,350,400.

2.3. В качестве предварительной напрягаемой арматуры принята:

- сталь стержневая термомеханически и термически упрочненная периодического профиля классов АтIУС и АтУ по ГОСТ 10884-81.

В случае отсутствия стали классов Ат-IУС(АтУ) допускается, соответственно, применение стали классов Ат-IУ, Ат-IУК (А-У, АтУСК), имеющих те же прочностные характеристики.

2.4.Верхняя и нижняя зоны плит армируются сварными сетками. На приопорных участках, в промежутках между пустотами устанавливаются каркасы. В пристенных и связевых плитах на всю длину плит устанавливают каркасы, к верхним стержням которых приварены пластины.

Материалы сеток и каркасов – обыкновенная арматурная проволок периодического профиля класса Вр-I (ГОСТ 6727-80) и стержни из горячекатаной стали периодического профиля класса АIII (ГОСТ 5781-82).

2.5.Толщина защитного слоя бетона предварительно напрягаемой арматуры – 20 мм; для сеток верхней и нижней зон плит – 15 мм.

Значения ее действительных отклонений не должны превышать предельных, указанных в таблице 2 ГОСТ 13015.0-83.

3.Указания по изготовлению и приемке плит

3.1.При изготовлении плит необходимо выполнять требования ГОСТ 9561-76, ГОСТ 13015.0-83 настоящей проектной документации, а так же технологической документации, содержащий требования к изготовлению плит на всех стадиях производственного процесса.

3.2.Плиты изготавливаются по агрегатно-поточной технологии.

3.3.Предварительное напряжение стержневой арматуры предусмотрено электротермическим способом. Величины предварительного напряжения и усилий натяжения рабочей арматуры приведены в таблице 2 (см. 1.041.1-2.3.ОООТО).

3.4.При натяжении термомеханически или термически упрочненной арматуры должны производиться контрольные испытания образцов стержней после электронагрева.

3.5.В случае необходимости приварки коротышек в качестве временных анкеров к концам стержней термически упрочненной арматуры следует предусматривать мероприятия, предотвращающие перегрев основного металла стержней.

3.6.Требования к изготовлению и контролю качества арматурных каркасов, сеток и петель для подъема приведены в выпуске 4 настоящей серии.

3.7.Передаточная прочность бетона Ro назначена в соответствии с таблицей 7 СНиП II-21-75 и приведена в таблице 2 настоящего технического описания.

Отпуск арматуры необходимо производить плавно, мгновенная передача усилий на бетон не допускается.

3.8.При бетонировании плит особое внимание следует обратить на тщательное заполнение бетоном опорных зон.

3.9.Для обеспечения требуемой величины защитного слоя бетона должны применяться подкладки из цементно-песчаного раствора или пластмасс. Применение стальных фиксаторов, выходящих на поверхность бетона, не допускается.

3.10.При изготовлении плит должен быть обеспечен входной и пооперационный технологический контроль на всех стадиях производства в соответствии с ГОСТ 13015.1-81.

3.11.Значения действительных отклонений проектных размеров геометрических параметров плит, указанных в таблице 1 ГОСТ 13015.0-83 не должны превышать предельных, установленных на конструкции конкретного вида соответствующих классов точности по ГОСТ 21779-82.

3.12.Приемка плит должна производиться в соответствии с требованиями ГОСТ 13015.1-81, ГОСТ 8829-77 и рабочих чертежей.

3.13.Внешний вид и качество поверхностей плит должны удовлетворять требованиям ГОСТ 13015.0-83, как для конструкций, предназначенных под отделку.

dokipedia.ru

ПК 68.15-5 АтV-2

Многопустотная связевая плита (  ПК 68.15-5 АтV-2) железобетонная плита из тяжелого и легкого бетонов,  элемент сборных перекрытий в зданиях различного назначения. Создавать перекрытия с помощью связевой плиты следует в домах со стенами из железобетона, кирпича и керамзитобетона. Плита ПК 68.15.5 АтV-2 создана для того, чтобы воспринимать равномерные вертикальные нагрузки, при этом сохраняя тепло и не пропуская  шум. Плита применяется в различных зданиях: промышленных объектах,  общественных и жилых зданиях, а также  в частной застройке.

Плиты перекрытия ПК 68.15.5 АтV.2 нормированы в технических требованиях ГОСТ 9561-91, а проектные чертежи содержит Серия 1.041.1-3.. Выпуск 2 данной серии предполагает длину плиты 6850 мм и высоту сечения 220 мм.

Многопустотная рядовая плита выглядит как параллелепипед с воздушными каналами по всей длине изделия. Как правило, плитные  пустоты имеют цилиндрическую или прямоугольную форму. Такие пустоты позволяют надежнее сохранить тепло, и уменьшить вес многопустотной связевой плиты. Еще один плюс пустот в плите ПК – они позволяют проводить сквозь них инженерные коммуникации (например, проводку).

   Рядовую плиту  крепят по средним рядам колонн сечением 40х40  и 40х60 см (поэтому связевую плиту также называют межколонной). Ширина  связевой плиты ПК установлена как 1490 мм. Для удобства крепления к другим плитам рядовая плита имеет вырезы по торцам. Подобные плитные перекрытия делают только в том случае, если пролёт не превышает 3 м.

   Класс бетона связевой многопустотной плиты по прочности на сжатие В22,5 (М200-400). Марка бетона многопустотной плиты по морозостойкости не ниже чем F50, по водопроницаемости не ниже W2. Такая предварительно напряжённая плита с круглыми пустотами причисляется к третьей категории по трещиностойкости.

Многопустотная плита перекрытия ПК предварительно напряженная и армируется арматурными сетками и каркасами с круглыми пустотами (продольная напрягаемая арматура из стали А-IIIв, Ат-IVс, Ат-V), допустимая нагрузка от 450 до 1250 кгс/м2.

Плита многопустотная ПК 68.15-5 АтV-2 применяется в гражданском строительстве, чаще всего одноэтажных и многоэтажных жилых домов. Стандартные рядовые многопустотные плиты, не смотря на то, что они дополнительно защищены от коррозии, применяют исключительно в неагрессивной или слабоагрессивной среде с близким к норме температурно-влажностным режимом.

Кроме прямого предназначения – создавать перекрытия различных зданий, многопустотная плита часто выступает в качестве плиты лоджий и балконов.

     В перекрытии из многопустотной плиты стержни арматуры расположены в нижней части плиты. Каркас располагается на расстоянии 3-5 см от опалубочных стенок, для того, чтобы заполнить это пространство бетоном.

Удобство подъема и монтажа рядовых круглопустотных плит обеспечивает наличие монтажных петель, реже – строповочных отверстий. Масса связевой плиты, в среднем, равна 3, 2 тоннам.

Так как плита перекрытия фактически является полом и потолком жилых и общественных зданий, требования предъявляются к качеству бетонной поверхности – под окраску А2 и А3 и А4 под оклейку обоями.

Маркировка изделия

Условно обозначают плиты с помощью буквенно-цифровых групп. В первой из них обозначается тип плиты, дециметровую длину и ширину. Во второй группе указана расчетная нагрузка в кг/м2, класс стали напрягаемой арматуры и вид бетона (Т - тяжелый, П - легкий пористый). Цифровой индекс связевой плиты 2 – плита без выреза,  3 – с вырезом.

Для примера маркировки подробно рассмотрим плиту ПК 68.15.5 АтV-2( 6850х 1490х 220 мм), где:

  • ПК – плита связевая круглопустотная;
  • Цифра – длина плиты ;
  • Цифра – ширина плиты;
  • Цифра – расчетная нагрузка;

Маркировочные знаки должны находиться на боковой грани или верхней части каждой плиты перекрытия ПК.

Контроль качества изделия

Особое внимание уделяется не только процессу и нормам производства плит перекрытия, но и контролю качества круглопустотной плиты непосредственно перед монтажом.

Проводится сплошной осмотр партии плит для выявления основных возможных дефектов: обнажения рабочей арматуры, широких трещин и сколов бетона. Также весьма негативными считается большое количество раковин и наплывов бетона размером более 2 см.

Не менее важно соответствие конкретных плит проектным габаритам. Отклонения размеров плиты перекрытия по длине должно быть не более 6-8 мм, по толщине 5 мм. Плита круглопустотная ПК должна быть плоской, ведь она создана для того чтобы быть ровным полом и потолком. Отклонение прямолинейности по всей поверхности не должно быть более 5 мм.

Эти и другие параметры связевой многопустотной плиты ПК проверяются на приемосдаточных испытаниях. Они проходят по показателям  прочности бетона (соответствие класса и марки бетона по прочности на сжатие, передаточной и отпускной прочностям), средней плотности легкого или плотного силикатного бетона, соответствия арматурных и закладных изделий, прочности сварных соединений, толщины защитного слоя бетона до арматуры, наличия и ширины раскрытия возможных трещин и категории бетонной поверхности.

  Технический паспорт, который в обязательном порядке сопровождает партию многопустотных плит ПК, должен содержать информацию о всех основных технических характеристиках, данные о дате и материале изготовления многопустотных плит, и дополнительно содержать также марку бетона по морозостойкости, и водонепроницаемость и водопоглощение бетона (в случае использования железобетонных плит под влиянием агрессивных сред).

Складирование и перевозка

Транспортируют и хранят многопустотные плиты, как и многие другие плитные изделия ЖБИ, в горизонтальном положении  в штабелях. Высота такого штабеля многопустотных плит не должна превышать двух с половиной метров, во избежание порчи плит ПК. Разгрузка железобетонных изделий должна проходить максимально корректно, особенно если дело касается многопустотных плит – ни в коем случае нельзя повреждать воздушные каналы, так как это мгновенно снизит несущую способность изделия и может угрожать безопасности здания.

www.complexs.ru

Многопустотная плита перекрытия связевая с вырезом — Мегаобучалка

Рис. 9.15. Многопустотные плиты перекрытия

Плиты предназначены для перекрытий жилых и общественных зданий. Универсальность многопустотных плит перекрытий позволяет использовать их в индивидуальном строительстве: коттеджи, гаражи, овощехранилища.











Рис. 9.16. Панели перекрытия надколонные сплошные безригельного каркаса многоэтажных зданий



Конструкции безригельного каркаса - это сборно-монолитный безригельный, безкапительный каркас здания, который представляет собой пространственную конструкцию, типа "этажерки". В качестве стоек каркаса служат колонны, роль ригелей выполняют плиты перекрытия, для элементов жесткости используют связи, либо диафрагмы.

Панели перекрытия и покрытия применяются для зданий, возводимых в обычных условиях и сейсмических до 9 баллов, так же предназначены для применения в условиях неагрессивной среды, так и слабо - и среднеагрессивных газовых средах.





Рис. 9. 17. Плита перекрытия и покрытия ребристая для общественных, жилых и административных зданий





Рис. 9.18. Плита перекрытия ребристая для промышленных зданий, перекрытия резервуаров и подземных автостоянок

Плиты предназначены для перекрытия этажей промышленных зданий, резервуаров, подземных автостоянок.

В плитах предусмотрены унифицированные отверстия круглые (400, 700 и 1000 мм) и квадратные (500х500 и 1000х1000 мм) для дефлекторов и зонтов.







Рис. 9.19. Плиты перекрытия и покрытия ребристые промышленных зданий



Плиты предназначены для покрытий промышленных зданий, резервуаров, подземных автостоянок.

В плитах предусмотрены унифицированные отверстия круглые (400, 700 и 1000 мм) и квадратные (500х500 и 1000х1000 мм) для дефлекторов и зонтов.





Рис. 9.20. Лестничные марши железобетонные совмещенные с лестничными площадками

Рис. 9.21. Лестничный марш для зданий жилищного назначения



Лестничные марши применяются при строительстве многоэтажных общественных и промышленных зданий, строящихся в обычных районах и в районах с сейсмичностью 7,8 и 9 баллов, в условиях неагрессивной, слабо и среднеагрессивных газовых средах. Лестничные марши запроектированы двухмаршевые для зданий высотой этажа 3,3 м, которые идут в комплекте с площадкой ЛП-1.





Рис. 9.22. Лесничная площадка железобетонная









Рис. 9.23. Фундаменты стаканного типа под колонны железобетонные



Рис. 9.24. Фундаменты стаканного типа

Фундаменты предназначены для применения под колонны:

- административно - бытовых зданий ;

- многоэтажных промышленных зданий ;

- одноэтажных промышленных зданий .

Фундаменты спроектированы для применения в сухих и обводненных грунтах при заложении подошвы сборной фундаментной плиты ниже глубины промерзания.

Рис. 9.25. Вентиляционный блок железобетонный

Конструкции безригельного каркаса- это сборно-монолитный безригельный безкапительный каркас здания, который представляет собой пространственную конструкцию, типа "этажерки". В качестве стоек каркаса служат колонны, роль ригелей выполняют плиты перекрытия, для элементов жесткости используют связи, либо диафрагмы.



Рис. 9. 26. Фундаментный блок стеновой

Блоки предназначены для конструкции зданий и сооружений разного назначении :

- при устройстве стен подвалов;

- при возведении технических подпольев;

- при устройстве ленточных фундаментов;

- при возведении неотапливаемых зданий.



Рис. 9.27. Плита ленточного фундамента

Плиты предназначены для применения:

- в сухих и водонасыщенных грунтах;

- при расчетной температуре наружного воздуха до минус 40°С включительно;

- в зданиях и сооружениях с расчетной сейсмичностью до 9 баллов включительно;

- в грунтах и грунтовых водах с не агрессивной степенью воздействия на железобетонные конструкции.



Рис. 9.28. Балка покрытия железобетонная

Стропильные балки предназначены для применения в покрытиях зданий:

- отапливаемых и неотапливаемых с расчетной зимней температурой не ниже минус 40 0С , с систематическим воздействием температур не выше плюс 500С;

- бесфонарных, с зенитными и светоаэрационными фонарями шириной 6 м;

- с неагрессивной средой, со слабоагрессивной и среднеагрессивной газовой средой;

- в несейсмических районах и в районах с расчетной сейсмичностью до 8 баллов включительно при пролетах 18 м.

.

Рис. 9.29. Наружная трехслойная стеновая панель

Панели представляют собой трехслойную конструкцию, в которой между плоскими железобетонными слоями, соединенными между собой стальными гибкими связями, расположен слой эффективной теплоизоляции - плитного полистирола ПСБ марки 35 по ГОСТ 15588-86.

Стеновые панели по назначению в стене изготавливаются:

- рядовые;

- панели перемычки;

- панели простенков.

Марка бетона по морозостойкости не ниже F 75.



Рис. 9. 30. Диафрагма жесткости железобетонная сплошная

Диафрагмы жесткости применяются при строительстве многоэтажных зданий промышленных предприятий . Изделия предназначены для применения в зданиях с неагрессивной, а так же со слабоагрессивной газовой средой.

При применении диафрагм жесткости в условиях воздействия слабой и среднеагрессивной газовых сред в проекте должны быть указаны специальные мероприятия по изготовлению диафрагм жесткости.



Рис. 9.31. Диафрагма жесткости с дверным проемом железобетонная

Диафрагмы жесткости применяются при строительстве многоэтажных зданий промышленных предприятий . Изделия предназначены для применения в зданиях с неагрессивной, а так же со слабоагрессивной газовой средой.

При применении диафрагм жесткости в условиях воздействия слабой и среднеагрессивной газовых сред в проекте должны быть указаны специальные мероприятия по изготовлению диафрагм жесткости, вытекающие из характера агрессивной среды и требований ДБН.



Рис. 9. 33. Кольцо колодцев для водных, канализационных и газопроводных коммуникаций



Кольца колодцев предназначены для устройства круглых колодцев канализационных, водопроводных и газопроводных сетей.

Морозостойкость не ниже F50.

Водонепроницаемость не ниже W2.







Рис.9.34. Стены емкостей для хранения воды железобетонные





Рис. 9. 35. Плиты перекрытия резервуаров для хранения воды



Рис. 9.36. Труба железобетонная водопроводная прямоугольного сечения



Рис. 9. 37. Лоток железобетонный для подземных коммуникаций

megaobuchalka.ru

Серия 1.041.1-3 Сборные железобетонные многопустотные плиты перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий

Выпуск 1.Плиты длиной 5650 мм армированные напрягаемой арматурой из стали классов Ат-IVC и Ат-V, из тяжелого и легкого бетонов.

Рабочие чертежи

598 × 767 пикс.   &nbsp Открыть в новом окне

1.Техническое описание – 2 стр

1.1.Данный выпуск содержит рабочие чертежи многопустотных плит перекрытий длиной 5650 мм шириной 2980,1490,1190 и 940 мм.

1.2.Номенклатура плит содержит следующие конструкции:

- рядовые плиты шириной 2980,1190,1490 и 940 мм;

- пристенные плиты шириной 1490,1190 и 940 мм, устанавливаемые по крайним рядам колонн

- связевые плиты, шириной 1490 мм, устанавливаемые по средним рядам колонн

1.3. Плиты рассчитаны на вертикальные равномерно распределенные нагрузки (см. выпуск 0 настоящих рабочих чертежей).Пристенные и связевые плиты, кроме того, рассчитаны на восприятие горизонтального знакопеременного усилия в диске перекрытия, равного 980 кн.

1.4.Расчет плит произведен в соответствии с требованиями СНиП 2.03.01-84.

1.5.Плиты рассчитаны как шарнирно-опертые балки двутаврового сечения 3-ей категории трещиностойкости.

1.6.Маркировка плит принята в соответствии с требованиями ГОСТ 23009-78:

1.7.Марка плиты состоит из буквенно-цифровых групп (см. выпуск 0 п. 3.1 ТО)

Первая группа - наименование конструкции, вид пустот, длина и ширина в дециметрах;

Вторая группа – условная несущая способность плиты без учета собственного веса, класс напрягаемой арматурой стали и вид бетона;

Третья группа – места установки плиты в перекрытии каркаса здания, обозначаемая цифрами.

Пример условного обозначения марки рядовой плиты с круглыми пустотами диаметром 159 мм, длиной 5650 мм и шириной 1490 мм, условной несущей способностью , с напрягаемой арматурой сталью класса АтV, изготовленной из тяжелого бетона:

ПК56.15-8АтV;

То же связевой, устанавливаемой по средним рядам колонн:

ПК56.15-8АтV-2.

1.8.Предел огнестойкости плит – не ниже 0,75 часа.

1.9.При монтаже плиты перекрытий укладываются на слой цементного раствора толщиной 10 мм.

2.Технические требования

2.1.Бетон

2.1.1.Класс бетона должен приниматься в соответствии с указанным в номенклатуре (см. выпуск 0) и настоящими рабочими чертежами.

2.1.2.Средняя плотность бетона с учетом арматуры принята для тяжелого бетона - для легкого бетона - .

2.1.3.Марка бетона по морозостойкости и водонепроницаемости назначается в конкретном проекте в соответствии с требованиями главы СНиП 2.03.01-84 в зависимости от природно-климатических условий района строительства и режима.

2.1.4.В конкретном проекте должны быть указаны также дополнительные требования к материалам для приготовления бетона указанных марок.

2.2.Арматура

2.2.1.В качестве предварительно напрягаемой арматуры принята сталь стержневая термомеханически и термически упрочненная периодического профиля классов Ат-V и Ат-IVC по ГОСТ 10884-81 (см. выпуск 0 п.5.2.1).

2.2.2. Верхняя и нижняя зоны плит армируются сварными сетками. На приопорных участках, в промежутках между пустотами устанавливаются каркасы.

В пристенных и связевых плитах на всю длину плит устанавливают каркасы. Материалы сеток и каркасов – обыкновенная арматурная проволока периодического профиля класса Вр-I по ГОСТ 6727-80 и стержневая арматура класса АIII по ГОСТ 5781-82.

2.2.3.Толщина защитного слоя бетона для предварительно напрягаемой арматуры-20 мм; для сеток верхней и нижней зон плит – 15 мм.

Значения ее действительных отклонений не должны превышать предельных, указанных в таблице 2 ГОСТ 13015.0-83.

2.3.Указания по изготовлению

2.3.1.При изготовлении плит необходимо выполнять требования ГОСТ 9561-89, ГОСТ 13015.0-83 и настоящей проектной документации, а также технологической документации, содержащий требования к изготовлению плит на всех стадиях производственного процесса.

2.3.2.Плиты изготавливаются по агрегатно-поточной технологии.

2.3.3.Предварительное напряжение стержневой арматуры предусмотрено электротермическим способом. Величины предварительного напряжения в рабочей арматуре приведены в таблице 1 выпуск 0.

2.3.4.В случае необходимости приварки коротышек в качестве временных анкеров к концам стержней термически упрочненной арматуры следует предусматривать мероприятия, предотвращающие перегрев основного металла стержней.

2.3.5.Марку стали необходимо принимать в соответствии с указаниями, приведенными в рабочих чертежах конкретного объекта.

2.3.6.Передаточная прочность бетона , при которой производится отпуск натяжения арматуры, должна быть не менее 70% от проектного класса тяжелого бетона и не менее 80% для бетонов на пористых заполнителях (см. вып. 0 п.5.3.4).

2.3.7.Отпуск арматуры необходимо производить плавно, мгновенная передача усилий на бетон не допускается.

Плита рядовая ПК 56.30 – 5 стр

1171 × 752 пикс.   &nbsp Открыть в новом окне
1164 × 758 пикс.   &nbsp Открыть в новом окне
1162 × 760 пикс.   &nbsp Открыть в новом окне
1165 × 750 пикс.   &nbsp Открыть в новом окне
1168 × 754 пикс.   &nbsp Открыть в новом окне

geostart.ru

Серия 1.041.1-3 Сборные железобетонные многопустотные плиты...

Действующий

Рабочие чертежи

1.Техническое описание – 2 стр

1.1.Данный выпуск содержит рабочие чертежи многопустотных плит перекрытий длиной 5650 мм шириной 2980,1490,1190 и 940 мм.

1.2.Номенклатура плит содержит следующие конструкции:

- рядовые плиты шириной 2980,1190,1490 и 940 мм;

- пристенные плиты шириной 1490,1190 и 940 мм, устанавливаемые по крайним рядам колонн

- связевые плиты, шириной 1490 мм, устанавливаемые по средним рядам колонн

1.3. Плиты рассчитаны на вертикальные равномерно распределенные нагрузки (см. выпуск 0 настоящих рабочих чертежей).Пристенные и связевые плиты, кроме того, рассчитаны на восприятие горизонтального знакопеременного усилия в диске перекрытия, равного 980 кн.

1.4.Расчет плит произведен в соответствии с требованиями СНиП 2.03.01-84.

1.5.Плиты рассчитаны как шарнирно-опертые балки двутаврового сечения 3-ей категории трещиностойкости.

1.6.Маркировка плит принята в соответствии с требованиями ГОСТ 23009-78:

1.7.Марка плиты состоит из буквенно-цифровых групп (см. выпуск 0 п. 3.1 ТО)

Первая группа - наименование конструкции, вид пустот, длина и ширина в дециметрах;

Вторая группа – условная несущая способность плиты без учета собственного веса, класс напрягаемой арматурой стали и вид бетона;

Третья группа – места установки плиты в перекрытии каркаса здания, обозначаемая цифрами.

Пример условного обозначения марки рядовой плиты с круглыми пустотами диаметром 159 мм, длиной 5650 мм и шириной 1490 мм, условной несущей способностью , с напрягаемой арматурой сталью класса АтV, изготовленной из тяжелого бетона:

То же связевой, устанавливаемой по средним рядам колонн:

1.8.Предел огнестойкости плит – не ниже 0,75 часа.

1.9.При монтаже плиты перекрытий укладываются на слой цементного раствора толщиной 10 мм.

2.Технические требования

2.1.1.Класс бетона должен приниматься в соответствии с указанным в номенклатуре (см. выпуск 0) и настоящими рабочими чертежами.

2.1.2.Средняя плотность бетона с учетом арматуры принята для тяжелого бетона - для легкого бетона - . 2.1.3.Марка бетона по морозостойкости и водонепроницаемости назначается в конкретном проекте в соответствии с требованиями главы СНиП 2.03.01-84 в зависимости от природно-климатических условий района строительства и режима.

2.1.4.В конкретном проекте должны быть указаны также дополнительные требования к материалам для приготовления бетона указанных марок.

2.2.1.В качестве предварительно напрягаемой арматуры принята сталь стержневая термомеханически и термически упрочненная периодического профиля классов Ат-V и Ат-IVC по ГОСТ 10884-81 (см. выпуск 0 п.5.2.1).

2.2.2. Верхняя и нижняя зоны плит армируются сварными сетками. На приопорных участках, в промежутках между пустотами устанавливаются каркасы.

В пристенных и связевых плитах на всю длину плит устанавливают каркасы. Материалы сеток и каркасов – обыкновенная арматурная проволока периодического профиля класса Вр-I по ГОСТ 6727-80 и стержневая арматура класса АIII по ГОСТ 5781-82.

2.2.3.Толщина защитного слоя бетона для предварительно напрягаемой арматуры-20 мм; для сеток верхней и нижней зон плит – 15 мм.

Значения ее действительных отклонений не должны превышать предельных, указанных в таблице 2 ГОСТ 13015.0-83.

2.3.Указания по изготовлению

2.3.1.При изготовлении плит необходимо выполнять требования ГОСТ 9561-89, ГОСТ 13015.0-83 и настоящей проектной документации, а также технологической документации, содержащий требования к изготовлению плит на всех стадиях производственного процесса.

2.3.2.Плиты изготавливаются по агрегатно-поточной технологии.

2.3.3.Предварительное напряжение стержневой арматуры предусмотрено электротермическим способом. Величины предварительного напряжения в рабочей арматуре приведены в таблице 1 выпуск 0.

2.3.4.В случае необходимости приварки коротышек в качестве временных анкеров к концам стержней термически упрочненной арматуры следует предусматривать мероприятия, предотвращающие перегрев основного металла стержней.

2.3.5.Марку стали необходимо принимать в соответствии с указаниями, приведенными в рабочих чертежах конкретного объекта.

2.3.6.Передаточная прочность бетона , при которой производится отпуск натяжения арматуры, должна быть не менее 70% от проектного класса тяжелого бетона и не менее 80% для бетонов на пористых заполнителях (см. вып. 0 п.5.3.4).

2.3.7.Отпуск арматуры необходимо производить плавно, мгновенная передача усилий на бетон не допускается.

Плита рядовая ПК 56.30 – 5 стр

dokipedia.ru
