Защитный слой бетона для арматуры по СП 63.13330

Требования к защитному слою бетона для защиты арматуры приведены в  разделе 10.3 действующего и обязательного к применению СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003».

Защитный слой бетона — это толщина слоя бетона от грани элемента до ближайшей поверхности арматурного стержня (п.3.5 СП 63.13330.2018).

Для чего необходим защитный слой бетона:

• обеспечение совместной работы арматуры с бетоном;
• обеспечение возможности устройства стыка арматурных элементов и анкеровки арматуры в бетоне;
• сохранность арматуры от воздействий окружающей среды, в том числе агрессивных воздействий;
• обеспечение огнестойкости конструкций.

Согласно п. 10.3.2 и таблице 10.1  СП 63.13330.2018 толщина минимального защитного слой бетона должна составлять:

• В закрытых помещениях при нормальной и пониженной влажности не менее 20 мм.
• В закрытых помещениях при повышенной влажности (при отсутствии дополнительных защитных мероприятий) не менее 25 мм.
• На открытом воздухе (при отсутствии дополнительных защитных мероприятий) не менее 30 мм.
• В грунте (при отсутствии дополнительных защитных мероприятий), в монолитных фундаментах при наличии бетонной подготовки не менее 40 мм.
• В монолитных фундаментах при отсутствии бетонной подготовки (только для нижней рабочей арматуры) не менее 70 мм

Важные примечания!

1. Толщину защитного слоя бетона следует принимать не менее диаметра стержня арматуры и

не менее 10 мм.

2. Для конструктивной арматуры (не рабочей) толщину защитного слоя бетона допустимо уменьшать на 5 мм (по сравнению с требуемыми для рабочей арматуры).

3. Для сборных элементов (сборные плиты перекрытия и покрытия, балки и т.д.)  толщину защитного слоя бетона рабочей арматуры уменьшают на 5 мм.

4. В однослойных конструкциях из ячеистого бетона толщина защитного слоя во всех случаях принимается не менее 25 мм.

5. В однослойных конструкциях из легкого и поризованного бетонов классов В7,5 и ниже толщина защитного слоя должна составлять не менее 20 мм, а для наружных стеновых панелей (без фактурного слоя) — не менее 25 мм.

6. Толщина защитного слоя бетона у концов предварительно напряженных элементов

на длине зоны передачи напряжений должна составлять не менее 3d  и не менее 40 мм — для стержневой арматуры и не менее 20 мм — для арматурных канатов.

7. Допускается защитный слой бетона сечения у опоры для напрягаемой арматуры с анкерами и без них принимать таким же, как для сечения в пролете для преднапряженных элементов с сосредоточенной передачей опорных усилий при наличии стальной опорной детали и косвенной арматуры (сварных поперечных сеток или охватывающих продольную арматуру хомутов).

8. В элементах с напрягаемой продольной арматурой, натягиваемой на бетон и располагаемой в каналах, расстояние от поверхности элемента до поверхности канала следует принимать не менее 40 мм и не менее ширины (диаметра) канала, а до боковых граней — не менее половины высоты (диаметра) канала.

9. При расположении напрягаемой арматуры в пазах или снаружи сечения элемента толщину защитного слоя бетона, образуемого последующим торкретированием или иным способом, следует принимать не менее 20 мм.

Расстояние между арматурой по СП 63.13330 (СНиП 52-01-2003)

Арматурные работы. Допустимые отклонения при укладке по СП

Защитный слой бетона для арматуры по СП 63.13330

Для предотвращения коррозии арматуры в железобетонных изделиях предусмотрен такой не хитрый способ как защитный слой.  Данный способ применяется в не зависимости от того как формируется изделие монолитное либо заводского изготовления. Его толщина четко прописана в нормативных документах, либо рабочих чертежах на изделие. Если все выполнено правильно, то процесс развития коррозии и разрушения арматуры будет отложен в более долгосрочный период.

Какие функции выполняет

Защитное покрытие для металлической арматуры, находящейся в элементе, необходимо для обеспечения ряда функций:

1. Совместная работа арматуры с бетоном.
2. Формируются арматурные стыки.
3. Выполняются анкеры в бетонной смеси.
4. Выполняется уменьшение влияния внешних факторов, в их числе от развития образования ржавчины.
5. Увеличивается процент огнеупорности конструкции.

Защитный слой арматуры даже в сложных эксплуатационных условиях достаточно эффективен: при повышенном температурно-влажностном режиме, воздействий химических реактивов и предотвращения влияния влаги от таяния снегового покрова.

Что влияет на толщину защитного слоя

От чего зависима величина защитного слоя бетона, предназначенного для арматуры, непосредственно зависимо от толщины укладываемой смеси. При обустройстве тонкого покрытия исполнение каркаса может сопутствовать отрицательному воздействию влаги, а также влиянию погоды и образованию коррозии. Если пласт будет очень тонким, то это может повлиять на прочность. Получается, что такая экономия не даст положительного результата. Защитный слой бетона должен соответствовать СП и иным документам.

Три основных требования, к защитному покрытию для бетона:

1. Эффективное предотвращение от воздействия воды и образования коррозии металлической конструкции.
2. Обеспечение взаимодействия арматуры в бетоне со смесью.
3. Устойчивость конструкции и надежность при эксплуатации.

На основании информации, приведенной выше, можно сделать вывод, что защита строительных конструкций является обязательной.

Выбор толщины слоя

Величина защитного слоя бетона непосредственно зависима от регламентных условий, устанавливаемых СП (в частности приведены требования в СП 63.13330.2018 пункт 10. 3)

, ГОСТами, СНИП и иными документами. Какого размера предохранительный пласт, указывается в нормативах. Для определения этого показателя нужно знать параметры сечения металлического прутка, и  при каких условиях будет функционировать сооружение. В этих целях используется измеритель защитного слоя бетона приборы ИПА -МГ4.

Толщина выбирается с учетом следующих условий:

1. Если требуется защитить рабочую часть арматуры (это продольные стержни), то согласно нормам, необходимо принимать толщину смеси на 5 мм менее, чем диаметр стержня, но при использовании материала с гранулами небольшой фракции.
2. При диаметре прутка от 4 до 18 мм, величина защитного слоя бетона установлена от 10 до 25 мм.
3. Чтобы правильно закрепить арматуру используется специальный крепеж, именуемый «стульчиком». В состав смеси входят добавки, которые оказывают положительное влияние на устойчивость к воздействию температурных показателей. При этом выбранное средство не деформируется, на нем не образовываются трещины, и оно не рассыпается при отрицательных температурах.

С помощью последнего условия в здании, исполненном монолитным, обуславливается выравнивание каркаса, чтобы  смесь была равномерно распределена. Защитный слой у арматуры в бетоне при некоторых обстоятельствах нужно создавать от 30 до 50 мм. Если пласт получается толстым, то конструкцию выбирают маленького размера. В продаже реализуется стульчик с шагом в 5 мм.

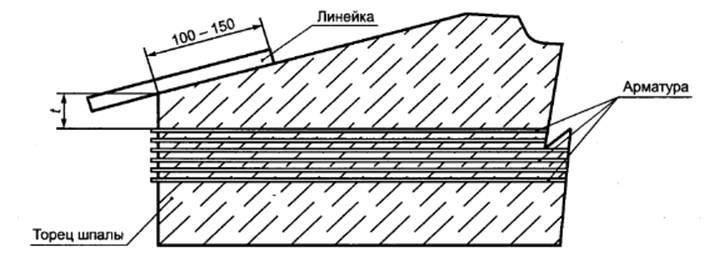

Толщина защитного слоя бетона для арматуры измеряется методами электромагнитных и магнитных, ионизирующих излучений либо просвечиваниями с оголением арматуры. Для этого пробиваются специальные гнезда в определенных местах. Методы воздействия радиации применяются в целях обеспечения контроля качества. С помощью рентгеновских приборов выполняется просвечивание. Измеритель защитного слоя бетона модели ИПА -МГ 4. Измеритель защитного слоя бетона работает от магнитных полей.

Минимальный защитный слой

Если необходима минимальная толщина защитного слоя бетона, то необходимо принять к сведению:

1. При сборном основании рекомендуемый для заливки смеси — 30 мм.
2. В сборной конструкции, если предусмотрена бетонная подготовка максимальный защитный слой бетона для арматуры — 35 мм.
3. Если подготовка, выполненная из основного материала на, не предусмотрена, то показатель толщины устанавливается 70 мм.
4. Для стен, плит покрытия и перекрытия регламентировано значение — 20 мм.
5. На основании балок — 35 мм.
6. Для железобетонных колонн — 20 мм.

СНИПом регламентируется создание защитного слоя бетона для металлической арматуры не только для изделий из этого материала, но и для сооружений из дерева или металла.

Минимальный защитный слой бетона для арматуры от условий эксплуатации и назначения строения:

1. Если установлен нормальный показатель влажности, то толщина показателя — 20 мм.
2. При высокой влажности внутри сооружения — 25 мм.
3. При отсутствии дополнительных защит на открытом пространстве — 30 мм.
4. Без дополнительных устройств и контакте с землей — 40 мм.
5. На фундаменте, выполненном с предварительной подготовкой — 40 мм.
6. Если назначение фундамента — постоянно контактировать с грунтом, то 76 мм.

В нормативных документах нет определения, такое максимальный защитный слой бетона для арматуры. В связи с этим аспектом допускается обустраивать различную величину смеси. НО такого действия выполнять нет смысла, так как увеличатся финансовые затраты и эффективность от применения не будет высока.

Минимальный защитный слой для арматуры  — это основное регламентирующее требование для обеспечения надежности конструкции.

Фиксаторы защитного слоя

Выполнение крепежей необходимо в период обустройства монолитных сооружений либо железобетонных зданий разного назначения. Таким образом, останется место для его заливания смесью. Зазор необходим между опалубкой и каркасом. При этом обеспечиваются условия для укладки материала определенной толщины.

Сведения о параметрах:

1. Армирование и наложение следующего слоя, следующего за основным выполняется просто.
2. На поверхности исключается появление дефектов по причине контакта металлического изделия с опалубкой.
3. Уменьшается себестоимость строительных работ и здание сдается в короткие сроки.
4. Для заливки вертикальных конструкции используются элементы «звезда», их диаметр составляет от 4 до 20 мм.
5. Фиксаторы защитного слоя бетона » стульчик» применяются для полов и фундаментов вертикального исполнения.
6. Для всех видов сооружений используются круглые крепежные элементы.

В розничной продаже имеются универсальные приспособления. Если отмечаются повреждения при эксплуатации, то следует убирать неплотно зафиксированный материал при помощи электрического инструмента с алмазными насадками.

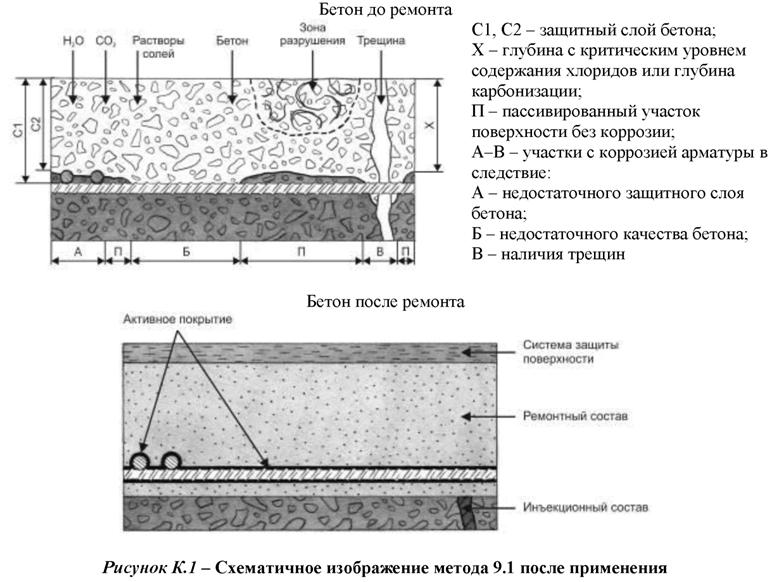

Ремонт защитного слоя бетона

Восстановление защитного слоя бетона необходимо при появлении трещин. Последние несложно устранить при минимальных затратах времени. Возможно разрушение с оголением арматуры и образованием сколов.

Покрытие для бетона укрепляется:

1. Штукатуркой. Для этого замешивается цементный раствор, производятся штукатурные работы и наносится покрытие лакокрасочным составом со свойством от образования трещин.
2. Бетонирование. Восстановление защитного слоя бетона необходимо материалом такой же марки, какая использовалась при заливке конструкции.  Разрушение защитного слоя бетона возможно с оголением арматуры, и в этом случае необходимо устройство опалубки и выполнение заливки вновь.
3. Обновление защитного слоя бетона с применением полимерного клея. Это покрытие для бетона достаточно нанести на основание.
4. Торкретирование поверхности.

Толщина защитного слоя бетона для арматуры после проведения ремонта обеспечивает надежность при эксплуатации объекта.

Пласт материала имеет большое значение, характеризующее прочность здания. Выполненный правильно поверхностный пласт способствует улучшению эксплуатационных характеристик.

расстояние от арматуры до края бетона, минимальная толщина по СНиП и максимальная величина слоя в фундаменте

Железобетонные строительные конструкции нуждаются в защитном слое бетона. За такой берется расстояние от края каркаса до монолитной поверхности. Нормативные документы устанавливают минимальное значение данного параметра. Важно, чтобы слой надежно защищал металл от коррозии, если край получит какие-либо механические повреждения.

Что это такое и зачем нужен?

Если металлический каркас железобетонного строения смонтирован верно, то даже на фотографии будет заметно, что прутья не прикасаются к опалубке. Получается, что край конструкции и стальные элементы разделены слоем бетона с определенным значением толщины. Именно последнее по техдокументации является определением защитного слоя бетона для арматуры. Недостаток бетона в полной мере компенсируется армирующим каркасом в свае, который повышает прочность при нагрузках. Надежная конструкция получится только в случае, если одновременно следить и за качеством бетонирования, и за правильным армированием.

Как правило, пруты для арматуры создаются по ГОСТам и имеют определенный запас прочности, которого хватит для длительной эксплуатации. Однако сталь подвержена воздействию влаги и химвеществ, которые могут привести к коррозии. Чтобы снизить негативное влияние на металлические пруты, можно воспользоваться антикоррозионной обработкой в виде оцинкования и оксидирования. Конечно, эти методы весьма недешевые и не дают полной гарантии от возникновения ржавчины.

Образующаяся пленка на прутах настолько тонкая, что при плохой перевозке или неаккуратной сварке легко повреждается.

Для арматуры опасность представляет и наполнитель в бетонном растворе в виде гравия или щебня. Когда опалубка с металлическим каркасом заполняются им, острые камни могут легко повредить защитный слой на прутах. В итоге может возникнуть коррозия прямо внутри конструкции, и в ней со временем образуются внутренние пустоты. Конечно, сперва они будут небольшие, но затем станут расширяться и превратятся в трещины. На них будет воздействовать влага и низкие температуры, что приведет к разрушению бетонной конструкции.

Металлический каркас внутри монолитной плиты перекрытия нуждается в максимальной защите от проникновения влаги. Также важно создать барьер, способный защитить от воздействия разных химрастворов, которые возникают из-за загрязненного воздуха и грунта. Значительную роль в этом играет бетон, который является щелочной средой. Поэтому при закладке фундамента важно уделить внимание защитному слою. Если он выполнен правильно, то сталь с бетоном будут работать стабильно, вместе и длительное время.

Среди функций такого слоя выделяют следующие:

• фиксирование каркаса из стали внутри бетона определенным образом;
• равномерное распределение нагрузки на армирование и бетон;
• защита металлических элементов от влажности, химических веществ и различных негативных воздействий;
• качественная анкеровка стальных прутов в бетонной массе с целью стыковки соседних каркасов или перехода на другой уровень;
• повышение огнеупорности всей конструкции;
• создание качественного основания для того, чтобы в дальнейшем смонтировать допзащиту на участках фундамента, находящихся над землей.

Какой должна быть толщина?

Минимальная и максимальная толщина берется из установленных нормативов. Если не придерживаться указанных значений, то металлические части быстрее поддадутся коррозии. Требования к толщине также учитывают расчетные размерные параметры арматуры, чтобы не допустить роста затрат на стройматериалы. Поэтому важно выбирать данный параметр, руководствуясь СНиП и другой документацией.

Толщина защиты из бетона зависит от целого ряда моментов.

• Величина диаметра и тип металлического прута для арматуры. Как правило, чем больше сечение прута, тем нужно делать защитный слой большей толщины.
• Предполагаемая нагрузка механического характера на фундамент, а точнее ее сила.
• Условия среды, в которых планируется эксплуатировать готовое строение или изделие. К примеру, для основания на влажном грунте важна надежная гидроизоляция. При этом желательно делать толщину слоя максимально возможной по СП.
• Тип железобетонной конструкции. Есть определенные нормы, которые диктуют, каким должен быть слой бетона для каждого отдельного типа.
• Технические условия для эксплуатации.
• Функциональная нагрузка на пруты из металла.

Конечно, все нормативы невозможно найти в одном документе, но можно выделить и собрать воедино ряд основных пунктов по толщине защитного слоя.

• Согласно Строительным нормам и правилам 52–01-2003 (пункт 7.3), бетон должен быть наложен слоем не менее, чем диаметр металлического прута. При этом он не может быть менее 1 сантиметра.
• В СП 50–101-2004 толщина защиты указывается для более конкретных вариантов.
  • Для ленточных и сборных оснований слой должен составлять от 3 сантиметров.
  • Для монолитных желательно подготовить основание с толщиной 10 сантиметров. При этом его можно сделать путем утрамбовки песка или щебенки в виде заполнения, которые затем заливаются стяжкой. При этом минимальная защита для арматуры, лежащей продольно, начинается от 3,5 сантиметров.
  • Для монолитных оснований на подушке из песка и щебня важно положить защитный слой толщиной от 7 сантиметров.
• По своду правил 52–01-2003 защитный слой должен иметь следующие значения.
  • Для конструкций из железобетона, которые располагаются в помещениях, где наблюдается нормальная или пониженная влажность, достаточно защиты с толщиной 2 сантиметра.
  • Для помещений с повышенной влажностью и без специальных защитных мер минимальный слой должен составлять 2,5 см.
  • Для конструкций, находящихся на открытом воздухе без специальных дополнительных мер, понадобится защита в 3 сантиметра.
  • Для железобетона, который будет располагаться в почве, защитный слой должен начинаться от 4 см. Если в данном случае использовать сборные элементы, то можно сократить защиту на 5 миллиметров. Однако важно, чтобы слой был не меньше, чем диаметр арматурного прута.
• Справочное пособие под названием «Проектирование железобетонных конструкций», выпущенное в 1985 году, стало для многих профессионалов настольной книгой. В нем приведены следующие значения.
  • Для фундаментов сборного типа и фундаментных балок защитный слой составляет от 3 см. При этом сечение не играет никакой роли.
  • Для монолитных конструкций с бетонной подготовкой и без нее, но при учете скального грунта, толщина защиты должны быть не менее 3,5 сантиметров.
  • Для монолитных фундаментов без подготовки слой бетона с защитной целью необходимо брать минимум в 7 сантиметров.
  • Для арматуры распределительного, поперечного и конструктивного видов с минимальным размером сечения до 25 см стоит выбирать защиту от 1 сантиметра. При сечении от 25 см слой должен вырасти до 1,5 см.

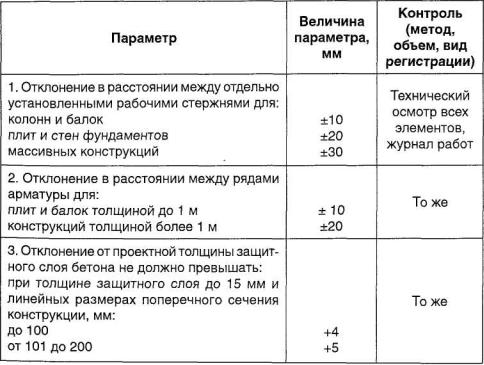

• В Строительных нормах и правилах 3.03.01–87 указаны отклонения, которые допустимы при определенной толщине слоя защиты из бетона:
  • от полутора сантиметров – на 3 мм;
  • более 1,5 сантиметра – на 5 мм;
  • до 20 сантиметров – на 9 мм.

Как правильно заливать?

Важно понимать, что величина защитного слоя из бетона должна быть заложена еще на стадии, когда фундамент только проектируется. Согласно рекомендациям и ряду требований, которые указаны в нормативах, определяется расстояние до края основания от конца арматуры. Данный параметр обязательно надо внести в план.

Практика показывает, что важно добросовестно подходить к стандартным требованиям. Следует арматурную сетку, а точнее ее нижний уровень, приподнять выше дна котлована на определенную величину. Это нужно для того, чтобы каркас не упирался в подсыпку. Для этого следует воспользоваться подпорками, в роли которых могут выступать полимерные материалы, камень, кирпич или бетон.

Не рекомендуется брать недолговечные материалы, боящиеся влаги, к примеру, дерево.

Еще один важный момент при заливке – равномерное распределение раствора по всей опалубке. Также надо постараться избегать различных неоднородностей и пропусков в бетоне.

Если предстоит работа с тяжеловесным раствором, то стоит подстраховаться, чтобы каркас не сместился. С этой целью его следует качественно зафиксировать в одном положении. Для чего лучше всего подходят специальные фиксаторы, которые часто называются звездочками. Они легко устанавливаются и могут отличаться радиусом.

Как восстановить?

Порой встречается разрушение защитного слоя с оголением, и его приходится частично, а иногда даже полностью восстанавливать. При этом надо учитывать геометрические особенности рабочей поверхности (вертикальная, горизонтальная, с кривыми линиями), поврежденную площадь и условия эксплуатации.

Чаще всего профессионалы с большим опытом пользуются следующими способами, которые позволяют восстановить защитный слой из бетона.

Штукатурные работы

Начинать надо с тщательного очищения поверхности, которая была повреждена. После того как аморфный слой удален, следует провести оштукатуривание раствором из цемента и песка. При этом необходимо использовать присадки, которые повысят устойчивость к влаге, образованию трещин и низким температурам. Когда штукатурка высохнет, можно ее окрасить при помощи красок по бетону.

Оклеивание

Данный способ подразумевает, что на все участки, получившие повреждения, наклеиваются специальные полимерные материалы.

При этом поверхность также необходимо заранее подготовить.

Обетонирование

Предварительная подготовка для восстановления этим способом подразумевает, что сначала надо убрать разрушившийся слой, а затем зачистить арматуру. После этого на поверхность следует нанести бетонный раствор. Причем можно использовать как полимерный, так и общестроительный. Главное, чтобы его прочность соответствовала прочности основания.

Торкетирование

В этом случае для восстановления применяют раствор бетона или цемента, который подается под высоким давлением из специального устройства.

Конечно, предварительно поверхность нужно очистить и подготовить.

О защитном слое бетона для арматуры смотрите в видео.

Защитный слой бетона для арматуры в фундаменте

Толщина защитного слоя бетона фундамента для арматуры. Книга «Малозаглубленный ленточный фундамент» Страница 32

страница 32

Толщина бетонного защитного слоя арматуры
Защитный слой бетона, то есть расстояние от поверхности арматуры до соответствующей грани фундаментной ленты, предназначен для обеспечения совместной работы арматуры с бетоном, для закрепления (анкеровки) арматуры в бетоне и возможности устройства соединения арматуры. Также защитный слой бетона предохраняет арматуру от воздействия факторов окружающей среды конструкций, в том числе и от огня. Толщина защитного слоя бетона зависит от типа конструкции и роли арматуры в ней (продольная – поперечная, рабочая – конструктивная), ее диаметра и условий окружающей среды.

Условия использования арматуры

Толщина защитного слоя

Нормативный документ

Продольная рабочая арматура фундаментных балок и сборных фундаментов

Пункт 12.8.5. СП 50-101-2004

Продольная рабочая арматура монолитных фундаментов при наличии бетонной подготовки

Пункт 12.8.5. СП 50-101-2004

Продольная рабочая арматура монолитных фундаментов при отсутствии бетонной подготовки

Пункт 12.8.5. СП 50-101-2004

В закрытых помещениях при нормальной и пониженной влажности

Таблица 8.1 СП 52-101-2003

В закрытых помещениях при повышенной влажности (при отсутствии дополнительных защитных мероприятий)

Таблица 8. 1 СП 52-101-2003

На открытом воздухе (при отсутствии дополнительных защитных мероприятий)

Таблица 8.1 СП 52-101-2003

В грунте (при отсутствии дополнительных защитных мероприятий), в фундаментах при наличии бетонной подготовки

Таблица 8.1 СП 52-101-2003

Арматура в бетоне, постоянно контактирующем с землей

Пункт 7.7.1 ACI 318-08

Арматура d18-d40 в бетоне, подверженному воздействию земли и погодных факторов

Пункт 7.7.1 ACI 318-08

Арматура d10-d18 в бетоне, подверженному воздействию земли и погодных факторов

Пункт 7.7.1 ACI 318-08

Арматура в бетоне, не подверженному воздействию земли и погодных факторов

Пункт 7.7.1 ACI 318-08

Для продольной рабочей арматуры толщина защитного слоя должна быть, как правило, не менее диаметра стержня и не менее: 30 мм — для фундаментных балок и сборных фундаментов; 35 мм — для монолитных фундаментов при наличии бетонной подготовки; 70 мм — для монолитных фундаментов при отсутствии бетонной подготовки. При использовании бетонной подготовки (или на скальном грунте) – толщина бетонного защитного слоя снижается в отечественных нормах до 40 мм, а в американских до 25мм. Для сборных элементов минимальные значения толщины защитного слоя бетона рабочей арматуры уменьшают на 5 мм. Для конструктивной арматуры минимальные значения толщины защитного слоя бетона принимают на 5 мм меньше по сравнению с требуемыми для рабочей арматуры.

Во всех случаях толщину защитного слоя бетона следует также принимать не менее диаметра стержня
арматуры. В защитном слое толщиной свыше 50 мм следует устанавливать конструктивную арматуру в виде сеток.
По требованиям ACI 318-05 защитный слой бетона на уличную строну для арматуры до 20 мм составляет 25 — 40 мм. Для диаметра арматуры толще 20 мм — 50 мм. Защитный слой для арматуры диаметром до 40 мм на стороне не подверженной действию природных факторов составляет 20 мм. По отечественным нормам защитный слой бетона с обеих сторон составляет 40 мм. Требуемую проектом величину защитного слоя нижней арматуры и проектное положение арматуры в процессе бетонирования можно установить с помощью одноразовых пластиковых фиксаторов, подкладок из бетона и путем конструирования арматурного каркаса таким образом, чтобы некоторые стержни упирались в опалубку, фиксируя положение каркаса. Нижний защитный слой можно установить, закладывая под нижние стержни арматуры заранее изготовленные бетонные прокладки (сухари) размером 100×100 мм и толщиной, равной требуемой толщине защитного слоя. Применение прокладок из обрезков арматуры, деревянных брусков и щебня запрещается. Также для задания толщины защитного можно использовать пластиковые фиксаторы — спейсеры требуемого стандартного размера. Фиксаторы для арматуры выпускаются в размерах от 15 до 50 мм с шагом размера 5 мм.

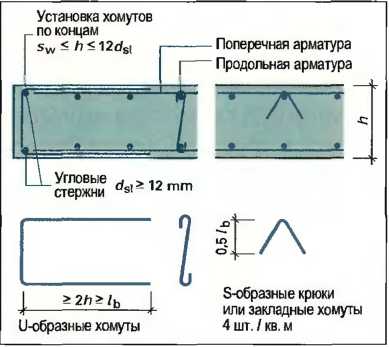

Толщина защитного слоя для поперечной арматуры
Минимальный защитный слой бетона для поперечной арматуры бетонных элементов сечением меньше 25 см составляет 1 см, а для элементов сечением более 25 см – 1,5 см [Таблица 5. 19, Голышев, 1990].

Защитный слой бетона для арматуры в фундаменте

При монтаже несущих конструкций с использованием процесса армирования возникает вопрос о защите арматурных прутьев от воздействия окружающих факторов. И в первую очередь интересует, какой должна быть толщина защитного слоя бетона, который выполняет защитную функцию для арматуры в фундаменте. Именно благодаря ему металлические прутья в фундаменте будет надёжно закрыты от разного рода воздействий.

Что же представляет собой такая защита? Это высота смеси, рассчитываемая от верхней точки фундамента до начала металлических прутьев. В первую очередь он необходим для создания единой конструкции, которая позволяет обеспечить прочность основания. Также наличие бетона нужной высоты позволяет защитить целостность арматурной конструкции на долгое время.

Основные факторы

Необходимо правильно вычислить высоту защищающего слоя. Это очень важное условие для сохранения всех металлических конструкций фундамента от коррозии и других воздействий. Если данная величина будет рассчитана неверно, то это может повлечь за собой негативные последствия. Например, если она будет слишком тонкая, то возможно проникновение разрушающих факторов вглубь конструкции и целостность арматуры может нарушиться.

Если, наоборот, будет толще нормативных показателей, то это может существенно ударить по карману. Итак, высота защищающего слоя зависит от таких нюансов:

• Какую роль выполняют арматурные прутья: рабочую, продольную или поперечную.
• Как нагружена арматура: напряжённая или нет.
• Виды несущей конструкции: опоры, плитный фундамент, ленточный фундамент и т.д.
• Какая высота армирующего пояса и какое диаметральное сечение используемых металлических прутьев.
• В каких условиях используется: на открытом воздухе, в помещении, при контакте с грунтами, при каком уровне влажности.

Выбор оптимальной толщины

Все конкретные данные о защитном слое бетона представлены в нормативных документах. Эти нормы являются оптимальными для защиты металлических конструкций в различной бетонной продукции. Рассмотрим те, которые чаще всего встречаются при выполнении такого рода работ.

• В случае, когда арматура размещается продольно и является ненапрягаемой или же натяжной, то защитный слой должен быть по величине равный или чуть больше диаметрального сечения стержня.
• Если речь идёт о фундаментных балках или фундаментах сборного типа, то толщина слоя бетона составляет 3 см.
• В монолитных основаниях с присутствием бетонной подготовки – 3,5 см. В тех же монолитных основаниях, но с отсутствием бетонных подготовок – слой 7 см.
• Если бетонная подготовка не используется или же основание монтируется на каменистом грунте, то защита уменьшается до 4 см.

Предоставим таблицу оптимальных значений данных величин.

Приведём некоторые данные по требованиям ACI 318-05: В принципе почти во всех случаях защищающий слой из бетона должен соответствовать диаметру арматуры, которая используются. Если же защищающий бетон превышает 5 см, то необходимо укреплять его с помощью конструктивной металлической сетки.

• Защита на внешней стороне фундамента для арматуры с диаметральным сечением 20 мм составляет от 2,5 см до 4 см. Если диаметральное сечение более 20 мм, то размеры слоя защиты увеличивают до 5 см.
• Бетонный слой для арматуры с диаметром до 40 мм со стороны, которая не подвергается воздействию внешних факторов, составляет 2 см.

Для того, чтобы зафиксировать требуемую величину бетонной защиты, используют специальные приспособления. Особенно они востребованы для установления нижних и боковых частей армирующего пояса. Их устанавливают на основании углубления фундамента и по бокам таким образом, чтобы они упирались об опалубку и зажимали армирующую конструкцию. Эти устройства не должны изготавливаться с помощью обрезков арматуры или с применением деревянных брусочков. Лучше всего приобрести уже готовые пластиковые фиксаторы.

Посмотрите видео, как правильно залить арматуру необходимым слоем цемента.

Показатели для поперечной арматуры

Для металлических прутьев, которые выполняют функцию поперечных соединений, величина слоя защищающего бетона, зависит от размеров разреза конструкции. Если его значение не превышает 25 см, то толщина защиты 1 см. Если же сечение более 25 см, то величина составляет– 1,5 см. Приведём некоторые данные максимально допустимых отклонений для защитного бетонного слоя:

В случае усиления бетонных конструкций, размер защиты из бетона должен составлять не меньше двух, а то и трёх значений диаметрального сечения арматурных стержней. Если выполняются работы с присутствием элементов, которые содержат продольный нагрузочный каркас, и он располагается в специализированных каналах с натягиванием на бетон, то толщина его должна составлять никак не меньше 40 мм и обязательно учитывается значение диаметрального сечения самого канала.

Рекомендуем посмотреть видео, рассказывающее о заливке поперечной арматуры.

Если нагрузочные элементы размещают со стороны влияния на них природных условий, то значение размера защиты из бетона составляет не менее 2 см. Устанавливаемые каркасы армирующих сеток или арматурных стержней располагаются на определённом расстоянии от концов элемента. Его самое меньшее допустимое значение таково:

Требования к напрягаемым элементам

• Для балок длиной до 9 м, стеновых панелей с пролётом до 18 м, сборных плит – 10 мм.
• Для сборных колон длиной более 18 м – 15 мм.
• Для сборных участков длиной более 18 м – 10 мм.
• Для монолитного фундамента, длина которого не более 6 м, а диаметр прутьев не больше 40 мм – 20 мм.
• Для монолитных сооружений любой длины, с диаметром стержней более 4 см – 20 мм.

Защитный слой бетона для арматуры в фундаменте: выясняем необходимую толщину защитного слоя бетона

Фундамент – основа любого здания, от которой зависит прочность и долговечность всего строения в целом. То есть значение этого «нулевого цикла» строительства – сложно переоценить: всё должно быть выполнено на основании расчетов и со строгим соблюдением всех установленных правил.

Защитный слой бетона для арматуры в фундаменте

Самым, пожалуй, универсальным, и оттого – наиболее популярным у частных застройщиков является ленточный фундамент. Довольно широко в последнее время применяется и плитная разновидность. Органичное сочетание монолитного бетона и правильно смонтированного армирующего каркаса обеспечивает надежность основы для дальнейшего строительства. Но арматурные пруты, придающие необходимую пространственную жёсткость железобетонной конструкции, сами нуждаются в определенной защите. Это налагает дополнительные требования к формированию каркаса. А если точнее – должен обязательно выдерживаться защитный слой бетона для арматуры в фундаменте.

Это вовсе не мелочь, как могут подумать некоторые начинающие строители. И толщина этого слоя тоже подчиняется определенным правилам, о которых как раз и пойдет речь в настоящей публикации.

Для чего необходим бетонный защитный слой

Если посмотреть на чертежи или фотографии правильно смонтированных армирующих каркасов будущих железобетонных конструкций , подготовленных к заливке раствора, то можно сразу заметить, что арматурные пруты никогда не касаются стенок опалубки. Таким образом, после заполнения бетоном и его созревания между металлическими деталями и краем конструкции всегда получается прослойка определенной толщины. Именно она в технической документации и в практике строительства и называется «защитным слоем».

Армирующий каркас компенсирует недостаток бетона – низкую прочность при нагрузках на растяжение или излом. То есть надёжность конструкции в равной мере зависит и от качества бетонирования, и от правильности ее армирования.

Сами по себе арматурные пруты, изготовленные в соответствии с ГОСТ, обладают необходимым запасом прочности и рассчитаны на длительную эксплуатацию. Однако, сталь неустойчива к воздействию на нее химических соединений и влаги – от коррозии избавиться полностью не удается . Ну а если делать каркас из металла, не подвергающегося коррозии, то такое строительство становится чрезвычайно дорогим – нерентабельным.

Цены на арматуру

Для максимально возможного снижения негативного влияния на металл используются способы антикоррозийной обработки арматурного прута — оцинкованием и оксидированием. Но и подобный подход тоже дешевым не назовешь , да и не дает он абсолютной застрахованности от возникновения коррозийных процессов. Это связано с тем, что защитная пленка не обладает слишком высокой прочностью, так как ее толщина составляет всего несколько микрон. Поэтому неаккуратная транспортировка или сварка легко нарушают целостность покрытия. Теряется защита и на торцах в местах реза прутов.

Заполнение опалубки бетонным раствором: острые края заполнителя – щебенки также способны повредить тонкое антикоррозионное покрытие арматуры

Еще одной опасностью для защитного слоя на арматуре являются наполнители бетонного раствора, представляющие собой щебень или гравий. При заполнении опалубки с установленным в ней арматурным каркасом грубым бетонным раствором , острые края камня легко повреждают гальванический или цинковый слой.

А так ли опасна коррозия арматурного каркаса? Может, особой беды в этом и нет?

Увы, но опасность действительно велика. И дело даже не столько в том, что сами пруты теряют свои прочностные характеристики – чтобы такая потеря стала ощутимой, потребуется немало времени (хотя и этот аспект нельзя сбрасывать со счетов).

Но очаги коррозии внутри железобетонной конструкции неизбежно ведут к появлению внутренних пустот. Сначала, вроде бы, небольших, но довольно быстро расширяющихся, превращающихся в трещины, которые под действием влаги и отрицательных температур приводят к эрозии, разрушению, осыпанию бетона. А вот это уже – беда серьезная , требующая принятия срочных мер.

Коррозия арматурного каркаса приводит не только к снижению прочностных характеристик стальных прутов, но довольно быстро может проявиться эрозией и разрушением поверхностного слоя всей железобетонной конструкции

Поэтому арматурный каркас, находящийся внутри бетонного монолита, необходимо в максимальной степени отгородить от проникновения к нему влаги в любом виде. Необходим барьер от агрессивного воздействия различных химических растворов, образующихся вследствие ставшего уже обыденным явлением техногенного загрязнения воздуха и грунта. Кстати, немалую роль в нейтрализации процессов химической коррозии играет щелочная среда, присущая бетону.

Вот в роли такой преграды и выступает прослойка, называемая «защитный бетонный слой». Но этим ее функции не ограничиваются. По сути, правильно созданная прослойка обеспечивает стабильную комплексную «работу» стального прута и бетона.

Цены на цемент

Итак, защитный бетонный слой выполняет следующие функции:

• Обеспечивает требуемое позиционирование арматурного каркаса внутри бетонного массива.
• Способствует равномерному распределению нагрузки на арматуру и основную массу бетона.
• Защищает металл от влаги, химических реагентов, иных негативных внешних воздействий, возникающих при сезонных изменениях погодных условий.
• Создаёт возможность качественной анкеровки (закрепления) арматуры в бетоне для обустройства стыковки арматурных каркасов соседних ж/ б-конструкций или переходов на другой уровень.
• Значительно повышает огнестойкость железобетонной конструкции.
• Служит надежным основанием для последующего монтажа дополнительной защиты ( гидро — и термоизоляции), на надземных участках фундамента – цокольной отделки.

Толщина этого защитного слоя берется «не с потока». Если она будет меньше установленной нормативами, то металл все равно начнет постепенно разрушаться коррозией. В то же время выдерживать ее чрезмерно большой (не нарушая при этом расчетных размерных параметров арматурного каркаса) – возрастут общие затраты на строительные материалы. Поэтому , необходимо выбрать единственно верный вариант этого параметра, который, как говорилось выше, нормируется СНиП.

Зависит толщина защитного слоя от следующих моментов:

• Диаметр и тип арматурного прута. Чем больше размер прута в сечении, тем толще должен быть защитный слой
• Сила и характер механической нагрузки на фундамент.
• Условия окружающей среды, в которые будет эксплуатироваться конструкция. Например, если фундамент устанавливается на влажных почвах, необходима надежная гидроизоляция конструкции. И в этом случае толщина защитного бетонного слоя должна быть максимально допустимой. Более подробная информация, касающаяся воздействия на железобетонную конструкцию внешних агрессивных сред, находится в СНиП 2.03.11 — 85 «Защита строительных конструкций от коррозии» в пунктах 2.18.- 2.29. и таблицах № 9 — 11.

Позаботьтесь о фундаменте – он требует утепления и гидроизоляции!

К сожалению, очень многие неопытные строители игнорируют вопросы дополнительной защиты основания дома от воздействия влаги и отрицательных температур. Чтобы обеспечить максимальную долговечность здания и комфортность проживания в нем необходимо провести комплекс работ по гидроизоляции фундамента тем или иным способом, а затем выполнить и утепление фундамента . Обо всем этом – в специальных публикациях нашего портала.

• Тип строения или отдельно расположенного железобетонного изделия. Размеры слоя для каждого из типов нормируются специальными документами.
• Технические эксплуатационные условия. В арматурном пруте, используемом в конструкциях с большой нагрузкой, возникает большее напряжение, чем в тех, которые имеют незначительную нагрузку. Стало быть, и защита для него должна быть более полноценной.

Расположение арматуры с разной нагрузкой в типовом каркасе ленточного фундамента

• Функциональная нагрузка на металлические изделия. Арматура в каркасе может быть конструктивной, распределительной или же рабочей. Каждый тип прута монтируется в каркас соответственно рекомендациям, данным в нормативных документах по возведению и обустройству железобетонных и бетонных конструкций.

Толщина защитных слоев

Конкретные значения толщины защитного слоя бетона устанавливаются нормативными документами — СНИП и созданными на их основе Сводами Правил. При этом обязательно учитываются особенности железобетонной конструкции, о которых было сказано выше.

Нормативы «разбросаны» по нескольким документам, поэтому попробует все же сделать некую «сублимацию», чтобы картина получилась максимально наглядной.

• Если обратиться к положениям СНиП 52 — 01-2003 «Бетонные и железобетонные конструкции», пункт 7.3 «Требования к армированию», то в их подпунктах о защитном слое сказано, что толщина защитного слоя бетона должна быть не меньше диаметра арматурного прута, но при этом и не меньше 10 мм.
• Теперь – Свод Правил СП 50 — 101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений». Здесь уже информация – более конкретная:

— Для продольной рабочей арматуры фундаментных балок (ленточных фундаментов) и сборных оснований толщина защитного слоя должна выдерживаться не менее 30 мм.

— Для монолитных фундаментов рекомендуется выполнять бетонную подготовку основания, толщиной 100 мм. Допускается трамбованное песчаное или щебенчатое заполнение с последующей заливкой стяжки. В обоих этих случаях толщина защитного слоя для продольной рабочей арматуры в области подошвы должна составлять не менее 35 мм.

— Если монолитный фундамент, по обоснованным соображениям, будет заливаться без упомянутой выше бетонной подготовки, только на песчано-щебеночную подушку, то защитный слой в области подошвы должен составить не менее 70 мм.

• Следующий регламентирующий документ – Свод Правил СП 52 — 101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры». Он дает нам следующую информацию:

— Для железобетонных конструкций, расположенных в закрытых помещениях с нормальным или пониженным уровнем влажности, для рабочей арматуры достаточно толщины защитного слоя 20 мм.

— То же, но для помещений с повышенным уровнем влажности и без проведения в них специальных дополнительных защитных мероприятий, толщина защитного слоя возрастает до 25 мм.

— Для железобетонных конструкций, расположенных на открытом воздухе, без проведения дополнительных защитных мероприятий, потребуется слой в 30 мм.

— Для конструкций, расположенных в грунте, в том числе и в фундаментах при выполнении бетонной подготовки, устанавливается минимальная толщина слоя в 40 мм.

При использовании сборных элементов толщина защитного слоя для них может быть уменьшена на 5 мм.

Для конструктивной арматуры показатели толщины защитного слоя также могут быть уменьшены на 5 мм по сравнению с нормативами для рабочих прутов. Но при этом все равно соблюдается жесткое правило, чтобы толщина слоя не стала меньше диаметра самой арматуры.

• Еще один очень интересный документ. Если посетить форумы профессиональных строителей, то можно заметить массу положительных отзывов о справочном пособии «Проектирование железобетонных конструкций» под редакцией доктора технических наук А. Б. Голышева . Эта книга вышла еще в 1985 году в Киевском издательстве « Будiвельник », затем неоднократно переиздавалась. И, по мнению многих профессионалов — ничего лучше до сих пор для практических расчетов не предложено. Есть смысл ознакомиться и с рекомендациями этого справочного пособия:

— Толщина защитного слоя для сборных фундаментов и фундаментных балок, вне зависимости от сечения – 30 мм.

— Для монолитных фундаментов, устраиваемых на бетонной подготовке, или без нее , но на скальной грунте – 35 мм.

— Монолитные фундаменты без предварительного выполнения бетонной подготовки – 70 мм.

— Для поперечной, распределительной и конструктивной арматуры, если минимальный размер сечения (высота или ширина) конструкции менее 250 мм, толщина защитного слоя должна составлять не менее 10 мм. При размерах сечения более 250 мм этот параметр возрастает до 15 мм. Понятно, что им в этом случае действует единое правило – толщина не может быть меньше диаметра арматурного прута.

Этим же пособием рекомендуется толщина защитного слоя с торцевых сторон продольных и поперечных арматурных прутьев, проходящий по все длине или ширине железобетонной конструкции.

— Для сборных элементов длиной до 9 метров включительно – 10 мм.

— Для монолитных элементов длиной до 6 метров, при диаметре арматуры до 40 мм – 15 мм.

— Для монолитных элементов длиной свыше 6 метров при диаметре арматурных прутов до 40 мм, а также для конструкций любой длины при диаметре прутов более 40 мм – 20 мм.

• Наконец, стоит посмотреть еще и на СНиП 3.03.01 — 87 «Несущие и ограждающие конструкции», в котором оговорены возможные отклонения от заданных параметров толщины защитного бетонного слоя :

Защитный слой бетона для арматуры в фундаменте — рекомендуемая толщина раствора

Под данным понятием подразумевается слой бетонной массы, толщиной своей соответствующий промежутку от края армокаркаса до монолитного края. Защитный слой бетона для арматуры в фундаменте определен нормативной документацией и предназначен для обеспечения надежной защищенности стальных элементов от образования коррозии в ситуациях, когда края получают повреждения механического характера.

Зачем нужен

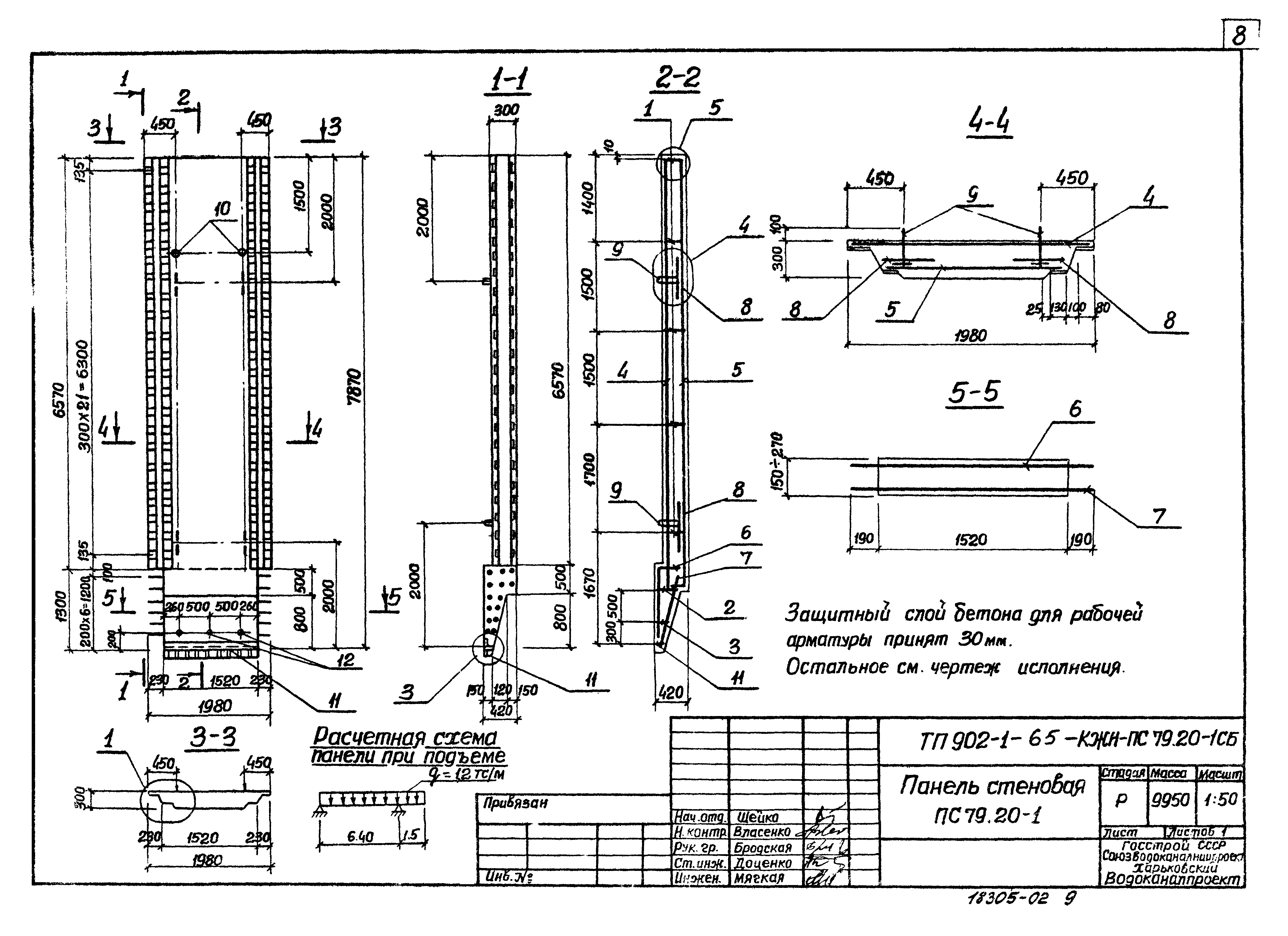

Если вы внимательно изучали строительные чертежи, то обращали внимание, что при правильном устройстве армирующего каркаса, подготовленного к бетонированию, металлические прутья не соприкасаются со стенками опалубочной конструкции. Получается, что после подачи бетонной смеси и ее окончательного созревания, между металлом и опалубочной системой остается промежуток определенного размера. Именно это и называют защитным слоем арматуры в фундаменте.

Металлический каркас предназначен для компенсирования основного недостатка бетонного материала – низкого показателя прочности в момент растягиваний либо изгибов. Проще говоря, показатель прочности конструкции, из которого вытекает ее надежность, в равных степенях определяется качественным уровнем выполнения бетонирования и соответствием армирования конструкции.

Стальные стержни, изготавливаемые по требованиям ГОСТа, имеют нужный запас надежности и предназначены для продолжительного эксплуатационного периода. Но металл способен поддаваться негативным воздействиям воды и химических соединений, в результате чего образуется коррозия. Можно предварительно обработать стальные элементы специальными защитными составами, но подобная мера существенно увеличивает финансовые расходы.

Арматурные прутья, покрытые цинком, коррозии не подвержены, но и они не способны давать стопроцентную гарантию, что коррозийные процессы не начнут развиваться.

Кроме цинкового слоя, может применяться оксидирование металла. Но и такой способ обходится дорого, не давая при этом полной гарантии защиты. Объясняется это тем, что защитный слой не имеет высокой прочности, потому что толщина его не превышает нескольких микрон. Малейшие нарушения, допущенные при транспортировке, либо сварочные работы, легко нарушат целостность слоя. Слабостью в защите отличаются и торцевые участки в точках реза металлических прутьев.

Нанесенная на металлическую поверхность антикоррозийная защита способна получить повреждения от острых краев щебенки, находящейся в подаваемом бетоне.

Насколько опасна коррозия для стальной каркасной системы? Дело не только в том, что металл утрачивает свою первоначальную прочность – для подобного потребуется достаточно много времени. Однако образующаяся внутри фундамента ржавчина однозначно приведет к появлению пустотных участков. Изначально они не отличаются большими размерами, но постепенно превращаются в трещины, от воздействия воды и низких температурных режимов приводящие к процессам эрозии, разрушениям и осыпаниям бетонных поверхностей. Проблема стол серьезна, что необходимо принимать срочные меры по ее устранению.

Напрашивается вывод, что арматура, установленная в толще бетонного тела, должна быть качественно защищена от любых воздействий влажной среды. Кроме того, следует предусмотреть барьер, препятствующий негативным воздействиям химических составов, источниками которых являются воздушная среда и почва.

Функции подобной преграды исполняет защитный растворный слой. Но на этом его предназначение не заканчивается. Следовательно, подобная прослойка предназначена для:

• обеспечения необходимого позиционирования арматурной системы в бетоне;
• равного перераспределения нагрузочных воздействий на стальные арматурные прутья и основной бетонный монолит;

• защиты металлических поверхностей от воды, химсоставов, прочих нежелательных проявлений, создающихся изменениями погоды;
• создания высококачественной фиксации арматуры в бетоне при стыковке каркасов рядом расположенных железобетонных элементов или перемещений на очередной уровень;
• повышения устойчивости к воздействию огня;
• выполнения роли надежной основы для монтирования тепло- или влагозащитных материалов при отделке цокольной части.

Факторы, влияющие на толщину

Для определения такого параметра учитывается ряд условий. Если толщина слоя бетона менее установленных нормативными документами значений, то металлический каркас через некоторое время начинает подвергаться коррозии. Если делать защиту большой, то увеличиваются общие финансовые расходы на приобретение материалов. Остается подбирать оптимальный вариант, нормы которого легко найти в СНиП.

На параметр толщины бетона оказывают влияние следующие моменты:

• сечение и тип металлического материала. Чем толще пруток, тем больше параметры бетонной защиты;
• усилие механического воздействия на фундаментное основание и ее характер;

• условия, при которых предполагается эксплуатация фундаментной основы;
• тип сооружения либо отдельно размещенного железобетонного элемента. Параметры слоев в таких случаях нормированы специальной документацией;
• технические параметры эксплуатации. Прут, эксплуатирующийся под большой нагрузкой, подвергается значительному напряжению, следовательно, ему требуется полноценная защита;
• функциональные нагрузочные усилия на стальные элементы. Арматурные прутья в каркасной системе делятся на конструктивные, распределительные и рабочие. Каждый из перечисленных типов смонтирован в общем каркасе по установленным правилам.

Толщина защитного слоя

Нормативная документация, регламентирующая особенности выполнения строительных работ, определяет ряд условий, предъявляемых к обустройству растворного слоя для стальной арматуры в фундаментной конструкции, обеспечивающих:

• единую работу металлических и бетонных конструкций с равномерным перераспределением нагрузочных воздействий;
• обустройство стыковок стальных прутьев без нарушения слоя покрытия в сторону уменьшения;
• возможность фиксации деталей анкерами;
• надежную защищенность металлических поверхностей от коррозийных проявлений;
• устойчивость к повышенным температурным режимам.

Параметры толщины бетонного слоя определяются с учетом марки стальных прутьев и их сечения, типа элементов, технологического предназначения армирующих материалов.

В каждом из случаев, толщина покрывающего слоя не должна быть меньше одного сантиметра. Если используется щебенка большой фракции, не позволяющая создавать подобные зазорные участки, разрешается увеличивать параметры до требуемых величин.

Минимальный защитный слой

В системах, не подвергаемых предварительным напряжениям, наименьшая защита из раствора с учетом эксплуатационных особенностей и окружающей изделие среды, определена стандартно:

• для сухих комнат закрытого типа – 2 см;
• в помещениях с высоким уровнем влажности – 2.5 см;
• для изделий, эксплуатируемых на улице – 3 см;
• в почве либо на ее поверхности – 4 см.

Если сборные элементы изготавливались на заводе, приведенные параметры разрешается снизить до пяти миллиметров. Но в каждом случае необходимо следить за тем, чтобы толщина бетонного слоя не была меньше, чем арматурное сечение.

Техническая документация, по которой проектируются изделия из железобетона, устанавливает условия дополнительного характера:

• на сооружения из тяжелых бетонных смесей М 250 и более, слой раствора допускается на пять миллиметров меньше, чем сечение металлического прутка;
• это же условие распространяется на все конструкции промышленного производства;
• для арматуры, растянутой предварительно, максимальная защита из бетона может быть не более пяти сантиметров.

Шаг прутьев, установленных поперечно, не должен быть более высоты сечения монолитного бетона, а для расположенных продольно такой промежуток составляет не меньше 0.1 от площади всей поверхности.

С учетом типа изделий, минимальный бетонный слой равен:

• для плит и стенок толщиной до десяти сантиметров – 1 см, для остальных – 1.5 см;
• для балок, перемычек и плитных ребер до 25 см – 1.5 см, в остальных случаях – 2 см;
• для колонн и стоек – 2 см;
• для сборных железобетонных элементов – 3 см;
• для фундаментных монолитов, имеющих бетонную подготовку – 3.5 см, остальных – 7 см.

Все распределительные элементы, расположенные поперечно, покрываются бетоном, слой которого достигает 1 – 1.5 см.

Контроль минимальной толщины бетонного слоя для металлической арматуры осуществляется неразрушающим способом с применением специального магнитного оснащения.

Как обеспечить нужную толщину при заливке

От качества и правильности монтажа металлического каркаса зависят надежность и долговечность фундаментной основы.

Если изучить рекомендации, то станет ясно, что толщина бетонного слоя заложена в предварительных проектных расчетах и чертежах. Остается только соблюсти все требования практически.

Естественно, нижний ряд прутьев в фундаментной траншее необходимо поднять над поверхностью земли на определенную высоту. Полнейшую безграмотность проявляют рабочие, использующие вместо подпорных элементов обрезки пиломатериала. Древесина не отличается долговечностью и пропускает через себя влагу. В местах, где установлены подобные опоры, возникает коррозия.

В качестве подпорок разрешается использовать кирпичный или бетонный камень, но и такой вариант не является идеальным решением, так как не обеспечивает надежную герметичность.

Оптимальное решение – специальные стойки из полимерных материалов. Изготавливаются они по разным размерам, всегда можно подобрать подходящий вариант, соответствующий той или иной конструкции. Стоимость их по сравнению с расходами на строительные материалы достаточно приемлема. Кроме того, подобные элементы имеют полые конструкции, при заливке тоже заполняемые бетонным раствором.

Использование фиксаторов

С помощью пластиковых фиксаторов монтаж арматурных прутьев выполняется быстро и точно. Подобные изделия выпускаются нескольких видов:

• в виде вертикальных стоек;
• круглые.

Все другие фиксаторы являются производными от перечмсленных основных видов.

Вертикальная стойка применяется при установке армирующей сетки либо конструкции пространственного типа в положении, несколько приподнятом над опорным элементом. Параметры высоты и опорных выемок могут различаться исходя из размеров сечения прутьев и проектного высотного уровня установки.

«Звездочки» округлых форм надеваются на горизонтальные или вертикальные ряды, расположенные вверху, при помощи особых замковых элементов в виде защелок. Расчетный радиус не позволяет пруткам приближаться к опалубочным стенкам, гарантируя требуемую толщину растворной прослойки. Выпуск подобных фиксаторных элементов налажен с разными диаметрами.

С помощью крепежных приспособлений, изготовленных из пластикового материала, становится возможным достижение следующих условий:

• достигается высокоточная толщина защиты из бетонного раствора;
• сокращаются сроки исполнения строительных мероприятий, но качество подготовки железобетонного сооружения при этом не снижается;
• минимизируются финансовые расходы, предназначенные для производства ж/б сооружений.

Решающий фактор в применении пластикового фиксаторного элемента – характерные особенности его устройства и приемлемая цена.

Заключение

Бетонная масса для металлической арматуры – немаловажная особенность фундаментного основания или иной конструкции. Пласт растворной массы, защищающий металл, имеет огромное значение для продолжительного эксплуатационного периода. Правильно подготовленная защита понизит расходы на ремонтные работы, улучшит эксплуатационные показатели сооружений.

Защитный слой бетона для арматуры

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Защитным в железобетонных строительных элементах называют слой бетона, толщина которого равна расстоянию от края армирующего каркаса до поверхности монолита. Его минимальная величина определяется нормативными документами и должна обеспечить надежную защиту металла от коррозии в случае возможного механического повреждения края.

Неправильно уложенная сетка или арматурный каркас влекут за собой уменьшение толщины защиты и активное воздействие химической и электрохимической коррозии. В самых сложных случаях наличие оголенной стальной арматуры может повлечь за собой нарушение целостности ЖБК и их последующее разрушение.

Точное соблюдение технологии монтажа армирующих элементов позволяет:

• обеспечить надежное закрепление стальных прутов в теле бетона;
• равномерно распределять принимаемые нагрузки по всей конструкции монолита;
• защитить металл от неблагоприятных внешних факторов.

Поэтому правильная установка арматуры является одним из важнейших вопросов при изготовлении железобетонных изделий и заливки монолитов на стройплощадке.

Показатели для определения размеров

Нормативная толщина защитного слоя бетона для арматуры приводится в СНиП 52-01-2003. В этом документе ее определяют исходя из следующих исходных данных:

• марка и расчетный диаметр прутов;
• типа железобетонных изделий;
• расчетных механических нагрузок;
• геометрических размеров Ж/Б элементов;
• ожидаемых эксплуатационных условий.

Там же сказано, что покрытие должно соответствовать оптимальной нормативной величине. Тонкое не сможет обеспечить сохранность, а слишком толстое приведет к увеличению расходов и потере требуемой прочности.

Нормативные показатели

Строительные Нормы и Правила (СНиП) определяют следующие условия к устройству защитного слоя бетона для арматуры в фундаменте, которые обеспечат:

• совместную работу стальных и бетонных материалов с равномерным распределением нагрузок;
• устройство стыков арматурных элементов без уменьшения толщины покрытия;
• возможность анкерного закрепления деталей;
• надежную защиту металла от всех видов коррозии;
• устойчивость к воздействую высокой температуры.

Толщина слоя бетонной защиты принимается с учетом типа элементов, марки и диаметра арматуры, технической роли армирующего материала.

При любой ситуации толщина покрытия не должна быть менее 10 мм. В случаях, когда крупная фракция щебня не допускает зазоров 10-20 мм, допускается увеличение размера до необходимой величины.

Для систем, не имеющих предварительного напряжения, минимальный покрывающий слой, в зависимости от условий эксплуатации и окружающей среды, приводится в таблице:

1. в сухих закрытых помещениях – 20 мм;
2. во внутренних помещениях с повышенной влажностью – 25 мм;
3. на открытом воздухе – 30 мм;
4. в грунте и на его поверхности – 40 мм.

Для сборных железобетонных элементов, изготовленных в заводских условиях, эти размеры допускается делать меньше на 5 мм. Однако, во всех случаях толщина не должна быть меньше диаметра арматуры.

В техническом руководстве по проектированию железобетонных изделий приведены дополнительные условия:

• для изделий из тяжелого бетона марки М250 и выше толщина слоя может быть на 5 мм меньше диаметра металлического стержня;
• то же относится ко всем ЖБК, изготовленным в заводских условиях;
• для предварительно растянутой арматуры, максимальный защитный слой бетона не превышает 50 мм.

При этом шаг поперечных арматурных прутов не должен превышать высоту сечения готового бетонного монолита, а для продольных — не менее 0,1 F, где F – площадь поверхности элемента.

В зависимости от типа строительных изделий, минимальная толщина бетона следующая:

• плиты и стенки толщиной до 100 мм – 10 мм, все остальные – 15 мм;
• балки, перемычки и ребра плит до 250 мм – 15 мм, для более толстых – 20 мм;
• колонны и стойки – 20 мм;
• сборный железобетон для фундаментов – 30 мм;
• фундаментный монолит, при наличии бетонной подготовки, – 35 мм, без подготовки – 70 мм.

Поперечные распределительные элементы всех видов изделий покрываются защитой 10-15 мм. Условия изготовления бетонных монолитов, работающих в условиях агрессивной среды, определяются СП и СНиП II-А.5-73.

Контроль минимального защитного слоя бетона для арматуры производится неразрушающими методами при помощи специального магнитного оборудования.

Применение готовых фиксирующих деталей

Для быстрого и точного монтажа арматуры внутри опалубки изготовители строительных материалов выпускают недорогие пластиковые фиксаторы. Можно увидеть несколько видов таких изделий. Но, по сути, их только два – вертикальные стойки (опоры, «стульчики») и круглые («звездочки»). Все остальные модели — производные от этих двух типов.

Вертикальные стойки используют для установки арматурной сетки или пространственной конструкции в приподнятом над опорой положении. Их высота и опорная выемка могут быть различны в зависимости от диаметра арматуры и проектной высоты установки.

Круглые «звездочки» одеваются с помощью особой защелки-замка на верхние горизонтальные ряды и вертикальные. Расчетный радиус не дает прутам приблизиться к опалубке и обеспечивает необходимую толщину защитного слоя. Выпускаются с различным наружным и внутренним диаметром.

Применение пластиковых фиксаторов для монтажа стальной арматуры позволяет:

• обеспечить высокую точность толщины защитного слоя;
• сократить сроки выполнения работ при обеспечении высокого качества конструкций;
• уменьшить расходы на изготовление железобетонных элементов зданий и сооружений.

Определяющим фактором для использования является простая конструкция фиксаторов и их невысокая стоимость.

Ремонт при образовании повреждений

В ходе эксплуатации железобетонных элементов на их поверхности могут появиться трещины, сколы и другие дефекты, нарушающие целостность защитного слоя. Причинами таких образований могут служить:

• нагрузки на конструкции, превышающие расчетную величину;
• непродуманное применение специальной строительной техники;
• возведение дополнительных этажей без изменения конструкции фундамента;
• давление пучинистых и подвижных грунтов.

Нарушение правил и технологий строительства почти всегда приводит к повреждениям. Восстановление целостности защиты возможно, но потребует дополнительных затрат.

Полный комплекс ремонтных работ должен включать:

• усиление бетонной конструкции;
• установку дополнительных поперечных элементов;
• заделку всех имеющихся трещин;
• реставрацию оббитых и раскрошившихся участков.

Работы производятся с использованием бетонных смесей и цементного раствора высоких марок. Для усиления устанавливается опалубка и доливается армируемый бетон С предварительной забивкой стальных анкеров в старую конструкцию.

Восстановление не должно производиться более чем 2-3 раза. В этих случаях требуется не ремонт отдельных элементов, а полная реставрация здания.

Краткие выводы

Наличие защитного бетонного слоя в ЖБК — важный технологический момент, который обеспечивает долговечность конструкции и ее целостность. Это особенно важно при возведении ленточных и плитных фундаментов. Обеспечить необходимую защиту не сложно, но обязательно нужно выдерживать необходимую толщину. Для этого требуется просто соблюдать нормативные требования и учитывать условия эксплуатации.

Защитный слой бетона для арматуры

Особенности защитного слоя из бетона

Защитный слой бетона – это бетонная консистенция, находящаяся между каркасом из арматуры и поверхности, которая соприкасается с внешней средой. При прокладке защитного слоя специалисты обращают внимания на его толщину. Поскольку именно от толщины зависит процесс нагрева и коррозии арматуры.

Защитный слой имеет небольшую толщину. О прокладке бетонного слоя указано в нормативной строительной документации ЖБК. В документации есть целый ряд статей, в которых указываются требования к размеру бетонного слоя.

Особенности предназначения защитного слоя

О назначении бетонного слоя указано в статье 10 в пункте 3.1 от 2018 года. В одном из пунктов написано, что слой должен:

1. Что слой должен обеспечивать правильное взаимодействие бетонной и арматурной поверхности.
2. Правильная стыковка и формирование арматуры с бетоном.
3. Качественно фиксировать арматурные хлысты с бетонным слоем.
4. Защищать арматуру и бетон от негативного воздействия окружающей среды.
5. Повышение устойчивости монолита к возгораниям.

Защитный слой осуществляет еще ряд дополнительных функций. К примеру, слой повышает надежность ЖБИ и ЖБК. Кроме того бетонный слой увеличивает длительность эксплуатации и является базовой поверхностью для декоративной отделки. При некоторых обстоятельства слой используется в качестве финишного покрытия.

Какова толщина бетонного слоя?

Согласно статье 5.1.1 защитный бетонный слой относится к способам первичной защиты для монолитных сооружений. И по этой причине толщина должна отвечать установленным стандартам и составленному строительному проекту. Более обобщенную информацию о стандартах бетонного слоя можно найти в пункте 10.3.1.

Каковы требования к толщине бетонного слоя?

Толщина слоя определяется по типу монолитной конструкции. Также немаловажное значение имеет роль арматуры, ее вид и размер сечения. Для повышения прочности арматуры толщина должна быть:

• В закрытых помещениях толщина не превышает 2 см. Уровень влаги не должен превосходить средних показателей
• При повышенной влаге в закрытом помещении толщина слоя составляет 2,5 см.
• Для открытого пространства толщина равна 3 см.
• При заливке фундамента бетонный слой должен быть в 4 см в толщину.

При расчете толщины специалисты обращают внимания на класс бетона и поверхность монолита. Также учитывается уровень нагрузки на каркас. Несмотря на стандарты, минимальная толщина должна быть больше 1 см. При расчете также учитывается диаметр стержня арматуры.



Защитный слой бетона: толщина, основные функции

Для выдержки положительных свойств железобетонных конструкций очень важным критерием является защитный слой бетона, задача которого увеличить несущие особенности и продлить эксплуатационные сроки. Для обеспечения надежной защиты бетонных сооружений следует беспрекословно следовать государственным нормативам, в ином случае отстроенным постройкам грозит фактор саморазрушения.

Назначение: основные функции

Защитный слой бетона — это поверхностный слой цементно-бетонной смеси от края бетона до самого металлического каркаса. Делает конструкцию более устойчивой к таким факторам, как:

• атмосферные осадки;
• грунтовые воды;
• химические реагенты;
• резкие температурные перепады.

Основное назначение защитного слоя бетона:

• Огнеупорное сопротивление сооружения из армированного бетона.
• Качественная фиксация металлического каркаса внутри бетонной плоскости.
• Взаимодействие бетона с металлическими элементами.

Какой должна быть толщина: что учитывается при расчете?

Толщина данного пласта зависит от общего уровня залитого материала.

Защитный слой бетона для арматуры в фундаменте или другом конкретном сооружении рассчитывается исходя из примененной толщины бетонного пласта. При слишком тонкой прослойке в конструкциях быстро развиваются процессы коррозии и разрушения, при чрезмерно толстой — увеличивается смета на предполагаемое проведение строительства.

Чтобы отстроенное сооружение было пригодным для длительной эксплуатации, а строительный процесс не превысил материально установленный план важно грамотно рассчитать нужную для каждого конкретного случая толщину защитного слоя. Делать это нужно руководствуясь такими факторами:

Данный пласт рассчитывается с учетом толщины самой арматуры.

• Тип изделия. Отталкиваясь от элемента укрепления. Это балки перекрытия, фундаменты или укрепления плит, панелей.
• Размерные характеристики арматуры. Слой пласта рассчитывается с учетом сечения металлических элементов.
• Механическая нагрузка на армированный материал. Бывают двух типов: напряженной и ненапряженной.
• Факторы окружающей среды. Учитывается место эксплуатации конструкции, находится она на улице, под открытыми солнечными лучами или в помещении, существует ли контакт с водой и чрезмерной влажностью.

Нормативы, определяющие толщину защитных слоев

• СНиП 52—01—2003, пункт 7.3;
• Свод Правил СП 50—101—2004.

Посмотреть «СНиП 52-01-2003» или cкачать в PDF (1.8 MB)

Посмотреть «СП 50-101-2004» или cкачать в PDF (10 MB)

Выбор толщины: примерные расчеты

Классическим примером считается то, что для укрепления монолита всегда используется толщина от края до края бетона на 5,5—6 мм больше, чем для сечения арматурного материала на основе бетонного состава с мелкозернистым наполнителем. Если бетон армируется металлическими элементами, имеющими сечение от 5,5 до 18,5 мм, максимальный защитный слой бетона составляет не более чем 25 мм. Крепление армированного материала осуществляется фиксатором, который в строительстве известен, как «стульчик». В составе специфического модификатора содержатся различные присадки, назначение которых заключается в защите сооружения от негативного влияния окружающей среды. Стульчики-восстановители не имеют свойств деформироваться, саморазрушаться при присутствии таких факторов, как аномально низкие или высокие температуры.

Для фиксации арматуры существуют специальные «стульчики».

Минимальный защитный слой бетонной смеси для промышленных и других эксплуатируемых помещений рассчитывается из показателей, представленных в таблице:

Тип сооружения	Толщина сечения, мм	Толщина минимального защитного слоя бетона, мм
Плоские поверхности	До 100 включительно	10
	Выше 100	15
Балки	Менее 250	15
Ребра
Плиты	Более 250	20
Фундаментальные балки	Произвольная	30
Сборный фундамент
Колонна	Произвольная	20
Стойка
Монолит с бетонной подготовкой	Произвольная	35
Монолит без подготовки		70
Другие возведения	Менее 250	10
	Более 250	15

Толщина защитного слоя бетона также определяется типом используемой арматуры:

• Ненапрягаемый металл. Расстояние до края бетона не менее, чем диаметр сечения арматурного стержня.
• Напрягаемые металлические элементы. В изделиях из железобетонного материала, в местах, которые берут на себя всю силовую нагрузку, толщина предохранительной прослойки достигает не менее 2,5 диаметров.

Разрушение: причины и факторы влияния

Конструкция может быстрее разрушаться из-за резких перепадов температуры.

Неправильно рассчитанный защитный пласт бетона значительно уменьшает эксплуатационные сроки сооружения и технические характеристики применяемого материала. При эксплуатации ЖБИ и ЖБК действует много негативных факторов, что способствуют разрушению:

• Химические. Из-за негативного воздействия различных химических веществ.
• Физические. К ним относятся перепады температур, периоды замерзания и оттаивания, атмосферные осадки.
• Механические. Силовая нагрузка, такая как удары, истирания, вибрации.

Реконструкция железобетона

Восстановление защитного слоя бетона бывает:

• Частичное. Заделка трещин, надколов.
• Полное. Ремонт верхних ярусов сооружения.

Частичная заделка дефектов — процесс простой, намного сложнее дело обстоит с заменой разрушенной старой прослойки. Инструкция:

Специальный аппарат ИПА-МГ 4 поможет определить реальную толщину данного пласта и определить фронт будущих работ.

1. Определяется толщина пласта. Используется измеритель защитного слоя бетона ИПА-МГ4. Позволяет определить параметры предохранительного пласта.
2. Далее, демонтируется непригодное бетонное покрытие до самого каркаса из металла.
3. Металлические элементы очищаются от ржавчины, мусора и обрабатываются антикоррозийными средствами.
4. Заключительный этап — нанесение свежего состава цементной смеси.

Раствор укладывается послойно, воздушно-сжатым методом. Толщина состава не меньше чем 3 см. Часто свежую смесь наносят на старые поверхности бетонной защитной прослойки. Такие манипуляции проводятся только тогда, когда поверхность нельзя качественно отремонтировать из-за сильных повреждений. Ручной монтаж сооружений проводится агрегатом, имеющим алмазную насадку. Если бетонное изделие в плохом состоянии, используются дополнительные фиксаторы, такие как звездочки, стульчики, треугольники, колесики, стойки и конусы.

Защитный слой бетона для арматуры

Монолитный пласт, отделяющий стальную основу изделия от контакта с внешней средой, называется защитный слой бетона для арматуры. У разных конструкций мощность прикрытия отличается, для соблюдения нормы применяются детали, фиксирующие заданную толщину. Разрушенные участки бетонной поверхности подлежат восстановлению.

Блок: 1/6 | Кол-во символов: 318
Источник: https://1beton.info/stroitelstvo/zashhitniy-sloy-betona-dlya-armatury

Общие требования

Таблица защитного соя бетона.

Не менее диаметра стержня должна быть толщина бетона и для конструктивной, распределительной и поперечной арматуры. Существуют также общие требования к толщине.

Для продольной эти требования таковы:

• плиты, стенки с сечением до 10 см – 10 мм, свыше 10 см – 15;
• ребра плит, балки с шириной сечения до 25 см – 15 мм, 25 см и больше – 20;
• стойки, колонны – 20 мм;
• подколонники в монолитных фундаментах, сборные фундаменты и фундаментные балки – 30 мм;
• для монолитных фундаментов: с бетонной подготовкой – 35 мм; без бетонной подготовки – 70;
• однослойные элементы из материала классом не выше В7,5 без фактурных слоев – 20 мм;
• однослойные элементы из ячеистого бетона – 25 мм;
• двухслойные элементы, арматура в которых расположена в слое тяжелого материала, – 15 мм.

Для поперечной, распределительной и конструктивной общие требования к толщине бетонного слоя таковы:

• для элементов из легкого или ячеистого бетона – 15 мм;
• для элементов из прочих видов бетона при ширине сечения арматуры до 25 см – 10 мм, от 25 см и выше – 15 мм.

Это минимальная допустимая толщина. Как правило, его оптимальная толщина определяется такими критериями, как марка бетона и ширина сечения арматуры, а приведенные выше значения используют для сверки рассчитанной толщины. Если рассчитанная толщина бетона меньше, чем общепринятый минимум, то защитный слой бетона выполняется с наименьшей допустимой толщиной.

Блок: 2/5 | Кол-во символов: 1431
Источник: http://o-cemente.info/montazh-izdelij-iz-betona/montazh-zashhitnogo-sloya-betona-dlya-arma.html

Зачем нужно использовать защитный бетонный слой

При изготовлении фундамента, бетонных и железобетонных конструкций с использованием арматуры для усиления конструкции требуется качественная защита каркаса от негативного воздействия окружающей среды.

Металлоконструкции обрабатываются специальными составами для защиты от коррозии. Но даже оксидирование или цинкование не может обеспечить полноценную защиту металла от коррозии. Обработка арматуры специальными составами создает на поверхности металла тонкую пленку, свойства которой со временем снижаются. А при транспортировке или неаккуратных сварочных швах возникает нарушение целостности покрытия, что негативным образом повлияет на долговечность и эксплуатационные качества арматуры.

Формирование защитного слоя бетона для армирующей сетки

Кроме того, бетонная смесь включает в себя щебень, гравий и другие тяжелые наполнители, острые края которых могут привести к образованию царапин на покрытии арматуры. Поэтому металлические конструкции с защитным покрытием лучше использовать для открытых каркасов и сооружений.

Для железобетонных конструкций целесообразнее применять арматуру без покрытия. Для ее защиты от влаги и перепадов температур следует использовать бетонную прослойку. Ее применение позволяет:

• защитить металлические элементы от коррозии, вызванной перепадами температур, атмосферными осадками и агрессивными средами;
• обеспечить правильную совместную работу всех элементов;
• правильное закрепление концов арматуры в бетоне.

Качественный защитный слой должен быть изготовлен из бетона высокой марки, чтобы гарантировать высокое качество железобетонной конструкции.

Блок: 2/5 | Кол-во символов: 1631
Источник: https://viascio.ru/materialy/armatura/osobennosti-zashhitnogo-sloya-betona

Толщина защитного слоя бетона

Защитный слой является обязательным условием при изготовлении железобетонных конструкций. При его формировании крайне важно уделить особое внимание правильной толщине. Соблюдение нормативных величин особенно важно при изготовлении каркасов с использованием специальных фиксаторов.

Для определения оптимальной толщины прослойки следует учитывать такие параметры:

1. Диаметр стержней. Чем выше данный показатель, тем более толстый слой потребуется.
2. Особенности окружающей среды в данном регионе. К примеру, на заболоченных почвах возникает сильный капиллярный подсос влаги внутри бетонной конструкции. Поэтому если не уделить внимание формированию максимально толстого защитного слоя, фундамент быстро отсыреет, а металл будет подвержен коррозии.
3. Особенности конструкции. Существуют нормативные данные по размерам защитной прослойки в зависимости от типа фундамента и других конструкций. Поэтому для определения защитного слоя рекомендуется взять данные из соответствующей документации.
4. Условия эксплуатации. Чем больше нагрузки будет испытывать арматура в железобетонной конструкции, тем выше риск ее коррозии и механических повреждений. Поэтому при подсчете необходимого слоя защитного бетона следует учитывать и степень нагрузки на конструкцию.
5. Функциональная нагрузка арматуры. На металлические изделия может оказываться как функциональная, так и распределенная нагрузка.

Таблица толщины защитного слоя бетона

Защитный слой бетона требуется использовать в любом случае, а вот величина его толщины в первую очередь зависит от типа конструкции:

• для монолитных фундаментов величина составляет 5-7 см;
• для железобетонных конструкций, например, для монолитных перекрытий, показатель составляет 2 см;
• для бетонной отмостки показатель составляет 5 см;
• при изготовлении тротуарных плит показатель составляет 2 см.

Больше о том, что такое защитный слой бетона, и как его сделать, можно узнать из видео:

Заливка защитной прослойки

Также необходимо учитывать, что толщина защитного слоя бетона должна превышать диаметр арматуры. Для поперечной арматуры данный показатель должен составлять 1-1,5 см.

Блок: 3/5 | Кол-во символов: 2122
Источник: https://viascio.ru/materialy/armatura/osobennosti-zashhitnogo-sloya-betona

От чего зависит толщина защитного покрытия?

От толщины защитного слоя бетона для металлической арматуры зависит его функционал. При этом избыточная толщина приводит к перерасходу материалов и увеличению массы конструкции, что негативно сказывается на качестве и рентабельности строительства. Защитный слой оптимальной толщины зависит от ряда факторов:

• Вид сооружения, для которого устраивается защита – обычная стена, основа под бассейн, плиты перекрытий и т.д.;
• Расположение арматурных элементов – продольное или поперечное;
• Назначение металлокаркаса – он может быть рабочим или конструктивным;
• Сечение применяемой арматуры;
• Напряженный или ненапряженный тип нагрузки арматурных конструкций;
• Степень контакта с внешними факторами, залегание конструкции в грунте, расположение на воздухе.

Правильно подобранная защита оберегает арматуру от коррозии. Улучшает взаимосвязь строительного раствора с металлическим каркасом и ограничивает негативные воздействия.

Блок: 3/5 | Кол-во символов: 949
Источник: https://betonpro100.ru/poleznoe/zashhitnyj-sloj

Нормативные показатели толщины

Чтобы подобрать защитный слой пользуются общепринятым правилом. Оно говорит, что минимальная толщина защитного слоя бетона для арматуры – на 5-7 мм больше ее диаметра. Такое покрытие подходит для монолитных построек, где используется тяжелый раствор.

Создавая защитный слой бетона для арматуры в фундаментах необходимо учитывать, что он не может быть меньше 10 мм. Если в строительную смесь входит щебень более крупной фракции, минимальная толщина равна его размеру.

Если применяемая арматура не имеет предварительного напряжения, то минимальная толщина, в зависимости от эксплуатационных условий составляет:

• В помещениях под крышей от 20 мм;
• На объектах с завышенным показателем влажности от 25 мм;
• На улице от 30 мм, учитываются особенности климата;
• На поверхности или в толще грунта от 40 мм.

Для монолитов из железобетона, изготавливаемых на заводе, размер покрытия может быть уменьшен на 5 мм, но не меньше диаметра применяемой арматуры.

При изготовлении ЖБИ действуют дополнительные положения для защитного слоя:

1. Для бетонов М250 и выше, наименьшая толщина на 5 мм тоньше диаметра прута металлического каркаса;
2. То же правило применимо для железобетонных конструкций, изготовленных на заводе;
3. В изделиях с предварительно напряженной арматурной конструкцией наибольший допустимый показатель не превышает 50 мм.

Размер защитного покрытия изменяется в зависимости от видов строительных конструкций из железобетона, согласно СП 63.13330.2012:

• Стенки или плиты тоньше 100 мм – 10 мм, с большей толщиной – 15 мм;
• Балочные конструкции, перекрывающие плиты или перемычки размером до 250 мм – 15 мм, с большим размером – 20;
• Для колонн и других вертикальных конструкций – 20 мм;
• Сборные конструкции фундаментов – 30 мм;
• Монолитные фундаменты на подготовленной основе – 35 мм;
• Фундаментные монолиты, заливаемые без предварительной подготовки – 70 мм.

Защитный слой бетона рассчитывается согласно СП путем применения методик, основанных на магнитной диагностики, не разрушая конструкции. Эти нормативы отражаются в таблице:

Чтобы при заливке точно выдерживать толщину защитного слоя, рекомендуется использовать специальные технологии:

• Фиксаторы бетонного слоя. Они представляют пластиковые элементы в виде вертикальных «стульчиков» или круглых «звездочек». Первые применяются для крепления сетки из арматуры, приподнимая ее над опорой. Вторые надеваются на арматуру специальной защелкой, на верхние ряды арматурной конструкции, в результате металл не приближается к опалубке, оставляя место для бетона. Низкая цена фиксаторов и их стандартные размеры делают этот вариант устройства защитного слоя наиболее выгодным.
• Сознательное удлинение отдельных стержней армирования, в которые упирается опалубка, в освободившееся пространство заливается бетон.
• Закладные в бетоне (сухари) толщина которых равна защитному слою монолита. Эта методика оправдана, если нужно защищать нижнюю часть арматурной конструкции.

Блок: 4/5 | Кол-во символов: 2905
Источник: https://betonpro100.ru/poleznoe/zashhitnyj-sloj

Требования к напрягаемым элементам

Схема усилий предварительного напряжения в арматуре

В случае использования элементов с предварительным напряжением толщина бетона на участках передачи напряжения должна составлять не менее 2-3 диаметров стержня и при том не менее 20 мм для пучков и канатов, а также не менее 4 см для стержней.

На участках элементов у опоры допускается такая же толщина, как и в основной части в некоторых случаях:

• при выполнении напряженных предварительно элементов при условии сосредоточенной передачи опорных усилий или если есть опорное изделие из стали и косвенной арматуры;
• в панелях, плитах, опорах и настилах, если у концов элемента дополнительно установлена поперечная арматура диаметром не менее 1/4 диаметра основной и не менее 4 мм.

При выполнении работ с элементами, содержащими продольный напрягаемый каркас, который располагается в специальных каналах и натягивается на бетон, толщина должна быть не менее 4 см и при этом не менее диаметра канала.

Если напрягаемые детали располагают с внешней стороны сечения, то толщина должна составить не меньше чем 2 см. Каркасы, сетки или стержни должны располагаться на определенном расстоянии от конца элемента, минимальное допустимое расстояние в миллиметрах таково:

• балки длиной не более 9 м, стеновые панели пролетом не более 18 м, сборные плиты – 10;
• сборные колонны, длина которых составляет более 18 м, – 15;
• всевозможные сборные участки, длина которых не превышает 9 м, – 10;
• монолитные элементы, длина которых не превышает 6 м, а диаметр стержней в которых не превышает 40 мм, – 20;
• монолитные элементы любой длины, диаметр стержней в которых более 4 см, – 20.

Выполнение этих требований обеспечивает возможность прокладывания в форму цельных деталей.

Блок: 4/5 | Кол-во символов: 1736
Источник: http://o-cemente.info/montazh-izdelij-iz-betona/montazh-zashhitnogo-sloya-betona-dlya-arma.html

Трубная альтернатива

Пластиковые трубы – можно подобрать любой диаметр и толщину трубы в зависимости от типа основания, нарезать нужную длину, для надежной фиксации даже сделать пазы под сечение арматуры. Этот способ востребован среди наших умельцев, так как и толщина слоя выдерживается, и параметры монолита не ухудшаются.

Можно ставить на обрезки 50 мм пластиковой канализационной трубы, резать можно на ту высоту, какую требуется. У меня получилось около 4-6 штук на погонный метр ленты шириной 40 см, при 12-ой арматуре (8 ниток в хомуте). От погружения в песок я подкладывал кусочки рубероида.

Труба может быть и больше.

Я использовал обрезки  100 мм канализационной пластиковой трубы, где-то 7-8 см высотой напилил и поставил.

Или меньше.

Нарезаете из трубы ПНД 32 или 40 мм колечки нужной высоты и вертикально их ставите на крышки для консервирования. По щебню крышки, как правило, не нужны.

Блок: 4/6 | Кол-во символов: 919
Источник: https://www.forumhouse.ru/journal/articles/7129-fiksatory-armatury-tipovye-izdeliya-i-variacii-na-temu

Выбор фиксаторов — совет от мастера

В своей 10 летней практике, в монолитном строительстве, довольно часто сталкивался с проблемой бракованных фиксаторов. После установки их под арматурную сетку, после наступая на неё, подставки просто разлетались по сторонам. Они разламывались на половину, и сетка опускалась на опалубку. Так же был случай и с фиксаторами «звездочка», во время установки на армирующую сетку, они просто разлетались, пол мешка просто в воздух. Проблема заключалась в некачественной пластмассе, она была хрупкой.

Советую во время покупки, открывать мешок с пластиковыми подставками и проверять их. Если это стульчик, станьте на него, он не должен разломаться, может только согнутся. Фиксатор звездочку, попробуйте одеть на что-то подходящего диаметра, согните её, она не должна ломаться. Пластмасса должна быть пластична, и в то же время крепка.  Если все в порядке покупайте.

В настоящее время ассортимент фиксаторов под арматуру просто огромен, и с каждым годом он все время растет. Появляются новые фирмы, новые формы, но цель у них остается все та же, это обеспечить необходимый защитный слой арматуре, чтобы возводимая вами конструкция получилась прочной и надежной.

Блок: 5/5 | Кол-во символов: 1189
Источник: https://VseoArmature.ru/armirovanie/fiksatory-dlya-armatury

Бетонные фиксаторы: как сделать самостоятельно

Как и пластиковые, бетонные фиксаторы бывают промышленного производства, но используются, в основном, для больших объектов, и в продаже их найти сложно. Однако самостоятельно изготовить такие опоры может каждый, если есть время возиться с формами, заливкой и сушкой. Некоторые не заморачиваются с формованием и делают «нашлепки» из раствора или выкладывают конусом прямо по месту, но лучше все же потратить время.

Бетонные подставки чаще всего двух типов:

• Прямоугольники – заливка в форму или нарезка на кубики незастывшего раствора;
• Кругляши – заливка в обрезки пластиковых труб, получается ровный рельеф или заливка в донышки от пластиковых бутылок, получаются еще и пазы под пруты.

Если вставить в бетон проволоку, получатся не просто опоры, а настоящие фиксаторы арматуры.

Посмотрите видео Антона Вебера, там процесс изготовления бетонных фиксаторов для ЗС. Собираете опалубку прямоугольником, заливаете жестким бетоном или пескобетоном, пока раствор не схватился, вставляете петли из вязальной проволоки, нарезаете массу на квадраты (5-7 см). После застывания бетона вытряхиваете из формы и ломаете по прорезям.

Работоспособность метода подтверждена.

Вчера попробовал сделать пилотную партию, сегодня остался доволен результатом, высыпал первые кубики на денек в воду, сделал следующую заготовку.

Ещё один неплохой способ: отрезаете донышко от простой пластиковой бутылки (с бугристым рельефом), заполняете его жёстким раствором (мало воды) и, как куличики в детстве из песка, выкладываете на плоское основание, застеленное плёнкой, через несколько дней подставки готовы.

Что и делают.

У нас подставки не продаются и не продавались никогда. Привез из Питера 25-35 мм подставки, а под заезд в гараж они маловаты, на форуме попадалось упоминание о том, что можно вот так, как в детстве, лепить. Слепил.

Блок: 5/6 | Кол-во символов: 1884
Источник: https://www.forumhouse.ru/journal/articles/7129-fiksatory-armatury-tipovye-izdeliya-i-variacii-na-temu

Вывод

Использовать покупные фиксаторы или сэкономить и предпочесть самодельные, пластиковые, или бетонные, главное – выдержать слой и надежно защитить свой монолит от разрушения.

Пригодятся фиксаторы и при заливке домов – например, из монолитного пенобетона, если же речь о технологии несъемной опалубки, то чаще всего используют пластиковые трубы, они и стяжки защищают, и слой помогают выдержать. В видео – о нюансах арматурных работ.

Блок: 6/6 | Кол-во символов: 441
Источник: https://www.forumhouse.ru/journal/articles/7129-fiksatory-armatury-tipovye-izdeliya-i-variacii-na-temu

Кол-во блоков: 18 | Общее кол-во символов: 26184
Количество использованных доноров: 7
Информация по каждому донору:

1. http://o-cemente.info/montazh-izdelij-iz-betona/montazh-zashhitnogo-sloya-betona-dlya-arma.html: использовано 2 блоков из 5, кол-во символов 3167 (12%)
2. https://viascio.ru/materialy/armatura/osobennosti-zashhitnogo-sloya-betona: использовано 3 блоков из 5, кол-во символов 4845 (19%)
3. https://DomZastroika.ru/construction/zashhitnyj-sloj-betona-dlya-armatury.html: использовано 1 блоков из 6, кол-во символов 2571 (10%)
4. https://VseoArmature.ru/armirovanie/fiksatory-dlya-armatury: использовано 2 блоков из 5, кол-во символов 3367 (13%)
5. https://1beton.info/stroitelstvo/zashhitniy-sloy-betona-dlya-armatury: использовано 2 блоков из 6, кол-во символов 1939 (7%)
6. https://betonpro100.ru/poleznoe/zashhitnyj-sloj: использовано 3 блоков из 5, кол-во символов 7051 (27%)
7. https://www.forumhouse.ru/journal/articles/7129-fiksatory-armatury-tipovye-izdeliya-i-variacii-na-temu: использовано 3 блоков из 6, кол-во символов 3244 (12%)

% PDF-1.4 % 23 0 объект > эндобдж xref 23 333 0000000016 00000 н. 0000007774 00000 н. 0000008102 00000 п. 0000008290 00000 н. 0000011212 00000 п. 0000011513 00000 п. 0000011645 00000 п. 0000011782 00000 п. 0000011827 00000 п. 0000011873 00000 п. 0000011919 00000 п. 0000011965 00000 п. 0000012011 00000 п. 0000012056 00000 п. 0000012102 00000 п. 0000012147 00000 п. 0000012193 00000 п. 0000012239 00000 п. 0000012284 00000 п. 0000012330 00000 п. 0000012376 00000 п. 0000012422 00000 п. 0000012468 00000 п. 0000012514 00000 п. 0000012559 00000 п. 0000012605 00000 п. 0000012651 00000 п. 0000012697 00000 п. 0000012743 00000 п. 0000012788 00000 п. 0000012834 00000 п. 0000012880 00000 п. 0000012926 00000 п. 0000012972 00000 п. 0000013018 00000 п. 0000013064 00000 п. 0000013110 00000 п. 0000013156 00000 п. 0000013202 00000 п. 0000013248 00000 н. 0000013294 00000 п. 0000013340 00000 п. 0000013386 00000 п. 0000013432 00000 п. 0000013478 00000 п. 0000013524 00000 п. 0000013570 00000 п. 0000013616 00000 п. 0000013662 00000 п. 0000013708 00000 п. 0000013754 00000 п. 0000013799 00000 п. 0000013844 00000 п. 0000013890 00000 п. 0000013936 00000 п. 0000013981 00000 п. 0000014027 00000 п. 0000014073 00000 п. 0000014118 00000 п. 0000014164 00000 п. 0000014209 00000 п. 0000014254 00000 п. 0000014299 00000 п. 0000014345 00000 п. 0000014381 00000 п. 0000014427 00000 п. 0000014472 00000 п. 0000014517 00000 п. 0000014562 00000 п. 0000014608 00000 п. 0000014654 00000 п. 0000014700 00000 п. 0000014746 00000 п. 0000014791 00000 п. 0000014837 00000 п. 0000014883 00000 п. 0000014929 00000 п. 0000014975 00000 п. 0000015022 00000 п. 0000015069 00000 п. 0000015116 00000 п. 0000015163 00000 п. 0000015210 00000 п. 0000015256 00000 п. 0000015302 00000 п. 0000015349 00000 п. 0000015396 00000 п. 0000015443 00000 п. 0000015488 00000 н. 0000015534 00000 п. 0000015580 00000 п. 0000015627 00000 н. 0000015674 00000 п. 0000015721 00000 п. 0000015768 00000 п. 0000015815 00000 п. 0000015862 00000 п. 0000015909 00000 н. 0000015956 00000 п. 0000016003 00000 п. 0000016050 00000 п. 0000016097 00000 п. 0000016143 00000 п. 0000016190 00000 п. 0000016237 00000 п. 0000016282 00000 п. 0000016328 00000 п. 0000016374 00000 п. 0000016420 00000 п. 0000016466 00000 п. 0000016512 00000 п. 0000018295 00000 п. 0000020989 00000 н. 0000021804 00000 п. 0000025249 00000 п. 0000025746 00000 п. 0000026494 00000 п. 0000026727 00000 н. 0000027036 00000 п. 0000027803 00000 п. 0000029725 00000 п. 0000030564 00000 п. 0000033115 00000 п. 0000033780 00000 п. 0000034778 00000 п. 0000035563 00000 п. 0000038440 00000 п. 0000038549 00000 п. 0000038825 00000 п. 0000039082 00000 п. 0000039468 00000 п. 0000039559 00000 п. 0000039807 00000 п. 0000040655 00000 п. 0000043749 00000 п. 0000043870 00000 п. 0000044140 00000 п. 0000044958 00000 п. 0000048114 00000 п. 0000048358 00000 п. 0000048549 00000 п. 0000048851 00000 п. 0000049048 00000 н. 0000049368 00000 п. 0000049877 00000 п. 0000050524 00000 п. 0000050636 00000 п. 0000050896 00000 п. 0000051723 00000 п. 0000053576 00000 п. 0000054295 00000 п. 0000056111 00000 п. 0000056290 00000 п. 0000056567 00000 п. 0000057307 00000 п. 0000058506 00000 п. 0000059201 00000 п. 0000060862 00000 п. 0000061653 00000 п. 0000063986 00000 п. 0000064768 00000 п. 0000067391 00000 п. 0000068209 00000 п. 0000070145 00000 п. 0000070957 00000 п. 0000073584 00000 п. 0000074168 00000 п. 0000075044 00000 п. 0000075811 00000 п. 0000077066 00000 п. 0000077920 00000 п. 0000082397 00000 п. 0000083077 00000 п. 0000084516 00000 п. 0000085235 00000 п. 0000086674 00000 п. 0000087528 00000 п. 0000091183 00000 п. 0000091716 00000 п. 0000092476 00000 п. 0000093240 00000 п. 0000095146 00000 п. 0000096000 00000 н. 0000099135 00000 н. 0000099626 00000 н. 0000100272 00000 н. 0000101069 00000 п. 0000103517 00000 п. 0000104329 00000 н. 0000107373 00000 п. 0000107647 00000 н. 0000107988 00000 п. 0000108749 00000 н. 0000110768 00000 н. 0000111544 00000 н. 0000113794 00000 н. 0000113848 00000 н. 0000114036 00000 н. 0000114127 00000 н. 0000114364 00000 н. 0000114530 00000 н. 0000114809 00000 н. 0000114900 00000 н. 0000115118 00000 н. 0000115294 00000 н. 0000115559 00000 н. 0000115650 00000 н. 0000115896 00000 н. 0000115984 00000 н. 0000116236 00000 п. 0000116853 00000 н. 0000117706 00000 н. 0000118296 00000 н. 0000119619 00000 н. 0000120242 00000 н. 0000121549 00000 н. 0000121947 00000 н. 0000122610 00000 н. 0000122900 00000 н. 0000123336 00000 н. 0000124112 00000 н. 0000125985 00000 н. 0000126173 00000 н. 0000127009 00000 н. 0000129018 00000 н. 0000129130 00000 н. 0000129352 00000 н. 0000129609 00000 н. 0000129927 00000 н. 0000130703 00000 н. 0000132583 00000 н. 0000133398 00000 н. 0000136679 00000 п. 0000137500 00000 н. 0000140465 00000 н. 0000141295 00000 н. 0000144839 00000 н. 0000145426 00000 н. 0000146411 00000 н. 0000146785 00000 н. 0000147226 00000 п. 0000148023 00000 н. 0000150521 00000 н. 0000151342 00000 н. 0000154805 00000 н. 0000155620 00000 н. 0000158853 00000 н. 0000159653 00000 н. 0000162597 00000 н. 0000162959 00000 н. 0000163448 00000 н. 0000163539 00000 н. 0000163780 00000 н. 0000164112 00000 н. 0000164536 00000 н. 0000165387 00000 н. 0000168658 00000 н. 0000169425 00000 н. 0000172721 00000 н. 0000173113 00000 н. 0000173779 00000 н. 0000173840 00000 н. 0000174034 00000 н. 0000174161 00000 н. 0000174394 00000 н. 0000174497 00000 н. 0000174723 00000 н. 0000175508 00000 н. 0000177775 00000 н. 0000178629 00000 н. 0000182836 00000 н. 0000183519 00000 н. 0000184816 00000 н. 0000185616 00000 н. 0000188436 00000 н. 0000189290 00000 н. 0000192663 00000 н. 0000193403 00000 н. 0000195477 00000 н. 0000196280 00000 н. 0000198424 00000 н. 0000199134 00000 н. 0000200560 00000 н. 0000201087 00000 н. 0000201988 00000 н. 0000202803 00000 н. 0000205034 00000 н. 0000205852 00000 н. 0000209472 00000 н. 0000210323 00000 н. 0000213041 00000 н. 0000213715 00000 н. 0000214762 00000 н. 0000215484 00000 н. 0000217274 00000 н. 0000217963 00000 н. 0000219243 00000 н. 0000219436 00000 н. 0000220236 00000 п. 0000222360 00000 н. 0000222995 00000 н. 0000224069 00000 н. 0000224196 00000 н. n62ȑ) S; # = Q`ά¡`sKsff3 & W # Jy [0? 6 = 3xv1.n £ sBzHr Z [6esg) mgNPO`sǘ p`3d.zs „ ߸4 XњǾLЉNaou? TYX? 5sh0X: E: (bѻs0 * ׂ s% ~ vs [s5p0) 11 В L30bc`g2

Что такое бетонное покрытие? Почему это важно? (Сборный)

Что такое бетонное покрытие?

Покрытие означает расстояние между внешней стороной бетонной конструкции и арматурой. Возможно, это видно на схеме ниже:

Это общий обзор. Теперь давайте увеличим масштаб и рассмотрим подробнее.

Расстояние между бетоном и стержнями арматуры называется «крышкой».Это расстояние должно быть минимальным — как указано инженером-строителем.

У вас должно быть минимальное покрытие:

Между арматурным стержнем и внешней стороной панели должно быть минимальное расстояние.

Зачем вам это?

Снижает коррозию

• Наличие приличного покрытия снижает скорость коррозии арматурных стержней. Если у вас есть только 5 мм покрытия — если стержень находится буквально под поверхностью бетона, тогда эта арматура очень быстро разрушится, особенно если вы находитесь близко к морю.Это означает, что бетон очень быстро потеряет свою прочность, и на карте может произойти катастрофический отказ. Вот почему очень важно, чтобы бетон действительно имел минимальное покрытие.

Для улучшения структурной целостности бетона:

• Если арматурный стержень расположен слишком близко к бетону, структурная целостность конструкции будет несколько нарушена.

Противопожарная защита:

• Если вообще есть пожар, вы не хотите, чтобы арматура загорелась.Если это произойдет, то пожар наверняка выйдет из-под контроля. Это еще одна причина, по которой очень важно, чтобы бруски находились на минимальном расстоянии от поверхности бетона. Это позволит конструкции лучше оставаться в целости, если вообще возникнет пожар.

Ответ на вопрос читателя: Схема прилагается с вопросом читателя.

“(Q1) Похоже, что один из притертых стержней изогнут, а другой — нет. Или это просто проблема с чертежами? »

(Q2) Я не понимаю, почему притертые стержни должны располагаться по-разному при размещении сверху и снизу, чтобы гарантировать, что толщина бетона не уменьшится, как указано на рисунке.Я считаю, что оба способа позиционирования занимают одинаковый объем.

Ответ на этот вопрос лучше всего понять, изучив приведенные ниже диаграммы:

Заголовок: Инженер указал, что минимальное покрытие, необходимое для этой бетонной панели, составляет 40 мм. Если ставить арматуру один на другой, то прикрытие уменьшится (иногда резко) — а это нехорошо! Необходимо поддерживать минимальное покрытие. Вот почему стержни должны быть расположены соответствующим образом, чтобы гарантировать минимальное покрытие, или вы также можете купить арматуру, которая немного согнута.Заголовок: Эта конфигурация армирования — со слегка изогнутым рео, обеспечивает сохранение минимального покрытия (в данном случае 40 мм), как указано инженером.

Ответы на вопросы

(A1) Когда я рисую арматуру, я не добавляю много важных деталей, которые считаются стандартной практикой мастерской. Мы обязаны поддерживать минимальное покрытие. Диаграмма, которую вы разместили выше, является примером того, что действительно происходит на практике (но почти никогда не рисуется таким образом).Причина его изгиба — обеспечить соблюдение минимальных требований к покрытию.

(А2) Абсолютно правильно — толщина панели не уменьшится, но толщина покрытия будет меняться в зависимости от того, как размещать стержни «reo» (армирующие).

Связанные

Номинальное покрытие арматуры согласно Еврокоду

Согласно Еврокоду 2, защита от коррозии зависит от номинального покрытия арматуры и растрескивания бетона.

Кроме того, плотность бетона, водоцементное соотношение, класс прочности и т. Д. Можно рассматривать как некоторые другие факторы, связанные с долговечностью бетона. Условия окружающей среды являются исходным фактором при выборе номинального покрытия арматуры.

Классы воздействия, связанные с условиями окружающей среды, сгруппированы по шести основным категориям в Еврокоде 2. Они следующие.

1. Отсутствие риска коррозии или повреждения
2. Коррозия, вызванная карбонизацией
3. Коррозия, вызванная хлоридами
4. Коррозия, вызванная хлоридами из морской воды
5. Атака замораживанием / оттаиванием
6. Химическая атака

В каждой основной категории есть подкатегории в зависимости от об изменениях в окружающей среде.На этом веб-сайте есть отдельные статьи, посвященные карбонизации , коррозии под действием хлоридов, химическим атакам и атакам свободного / оттаивания . В следующей таблице, взятой из Eurodoe 2, указаны все классы воздействия, которые необходимо учитывать при выборе покрытия для армирования.

Есть два основных компонента, которые необходимо рассчитать, чтобы найти номинальное покрытие для усиления.

C _nom = C _min + ΔC _dev

Где

C _min — минимальное бетонное покрытие, которое рассчитывается на основе трех основных факторов.

• Минимальные требования к покрытию с приклеиванием арматуры
• Минимальные требования к покрытию с долговечностью для арматуры

ΔC _dev — Допуск на отклонения конструкции

Минимальные требования к покрытию при приклеивании арматуры

Минимальные требования к покрытию относительно напряжение связывания арматуры можно получить из таблицы 4.2 стандарта EN 1992-1-1: 2004. Предлагается обеспечить по крайней мере один диаметр стержня для одиночного стержня и эквивалентный диаметр стержня для стержней связки.Для получения дополнительной информации см. Еврокод 2.

Минимальные требования к покрытию с учетом прочности арматуры

Во-первых, необходимо классифицировать конструкции на основе условий окружающей среды, структурного класса, конструктивных аспектов и т. Д., Поскольку покрытие арматуры с точки зрения долговечности получается на основе класса прочности. структура. Еврокод предоставляет рекомендации по выбору класса конструкции, который необходимо учитывать при получении покрытия для армирования.Предлагается увеличить / уменьшить класс конструкции на основе различных аспектов эксплуатационной пригодности, упомянутых в следующей таблице.

После выбора класса конструкции, который будет рассматриваться в конкретном случае, и на основе класса воздействия, которому подвергается конструкция, минимальное покрытие арматуры может быть получено из следующей таблицы, приведенной в Еврокоде 2. Классификация конструкций обсуждается в другой статье «Класс конструкций по Еврокоду », опубликованной на этом сайте.

Минимальное покрытие арматуры, основанное на требованиях к долговечности, можно получить, следуя приведенной выше таблице. Покрытие армирования зависит от типа конструкции и ее прочности.

Кроме того, существуют другие факторы, такие как огнестойкость, которые учитываются при оценке покрытия арматуры. Использование различных материалов, а также требования к дополнительной защите и т. Д. Также учитывались при определении необходимого покрытия. Следующее уравнение предусмотрено в EC2 для расчета защиты от армирования.

C _мин = Макс {C _{мин, b} ; C _{min, dur} + ΔC _{dur, γ} — ΔC _{dur, st} — ΔC _{dur, прибавить} ; 10}

Допуск отклонений при проектировании

Отклонение покрытия арматуры может быть отрицательным или положительным. Однако номинальное покрытие арматуры должно быть увеличено на абсолютную величину отклонения. Изменения покрытия во время строительства, например, покрытия арматуры на неровных поверхностях, могут потребоваться, чтобы иметь некоторый допуск на отклонения.

Учитывая все вышеперечисленные факты, можно рассчитать номинальное покрытие арматуры. Есть и другие факторы, влияющие на долговечность бетона, о которых пойдет речь в другой статье.

Минимальные требования к стальной арматуре в бетоне и прозрачном покрытии

Минимальное количество стальной арматуры определяется как такое, для которого « пиковая нагрузка при первом растрескивании бетона » и « предельная нагрузка после деформации стали » равны.Таким образом можно избежать любого хрупкого поведения, а также любого локального разрушения, если элемент не чрезмерно усилен.

Другими словами, существует процентный диапазон армирования, зависящий от шкалы размеров, в пределах которого можно применять анализ предела пластичности с его статическими и кинематическими теоремами. Минимальная площадь арматуры требуется для контроля растрескивания, которое возникает в бетоне из-за температуры, усадки и ползучести. Это позволяет равномерно распределить трещины и, следовательно, минимизировать ширину отдельных трещин.

Следующие критерии использовались для определения площади поперечного сечения при температуре или минимальном армировании, требуемом в гидротехнических сооружениях. Указанные проценты основаны на общей площади поперечного сечения армируемого бетона. Если толщина секции превышает пятнадцать (15) дюймов (380 мм), для определения температуры или минимального армирования следует использовать толщину пятнадцати (15) дюймов (380 мм).

Минимальный коэффициент необходимого армирования составляет;

ДЛЯ ПЛИТ:

f _мин = 0.002 (для f _y = 40000 фунтов на кв. Дюйм)

S _мин = 0,0018 (для f _y = 60000 фунтов на кв. Дюйм)

ДЛЯ СТЕН:

Для вертикальной стали

f _мин = 0,0015

Для горизонтальной стали

f _мин = 0,0025

Температурное усиление не должно быть меньше ½ дюйма на расстоянии 9 дюймов от центра до центра. Все бетонные успокоительные бассейны, гласис и полы, а также все бетонные конструкции перемычки (с толщиной плиты> 15 дюймов) должны быть усилены на открытой (верхней) поверхности с помощью стержней диаметром ¾ дюйма в двенадцати (12) дюймах от центра к центру, в обе стороны, размещенных по три (3) дюйма от бетонной поверхности, если не предусмотрено иное.

Номинальная арматура бетонных блоков желоба, перегородок и порогов для успокоительных бассейнов, перфораций и других частей конструкций должна состоять из стержней диаметром ¾ дюйма, расположенных между центрами двенадцать (12) дюймов.

Температурная и усадочная арматура должна быть равномерно распределена вдоль поверхностей элементов конструкции для предотвращения растрескивания из-за температурных изменений, ползучести и усадки.

В зависимости от толщины конструктивного элемента предпочтительно, чтобы расстояние между центрами первичной и вторичной арматуры было равно или меньше 300 мм; однако ни в коем случае он не должен превышать 450 мм.Минимальное расстояние в свету между стержнями не должно быть меньше 1,4 диаметра стержня или 1,4 номинального максимального размера крупного заполнителя, в зависимости от того, что больше. Это требование также распространяется на расстояние в свету между контактным стыком внахлест и соседними стыками и стержнями.

Требования к прозрачной крышке

Минимальная толщина бетонного покрытия над арматурой была определена с учетом достаточной огнестойкости и долговечности.Покрытие для арматуры, отвечающее заданному периоду огнестойкости, имеет следующую информацию:

Пожар Сопротивление (часы)	Балки		плиты		столбцов
	Простая поддержка	непрерывный	Простая поддержка	непрерывный
0.5	20	20	20	20	20
1,0	20	20	20	20	20
1.5	20	20	25	20	20
2,0	40	30	35	25	25
3.0	60	40	45	35	25
4,0	70	50	55	45	25

Крышка более 40 мм (1.57 дюймов) могут потребоваться дополнительные меры для снижения риска растрескивания.

Покрытие от скола

Элемент бетона	Минимум Бетонное покрытие
	(дюйм)	(мм)
Лицо в контакте с землей	3	75

Сообщите нам в комментариях, что вы думаете о концепциях в этой статье!

Расчет номинального примыкания бетона к арматуре

Параметры, определяемые на национальном уровне

CEN default, Австрия, Бельгия, Болгария, Хорватия, Кипр, Чешская Республика, Дания, Эстония, Финляндия, Франция, Германия, Греция, Исландия, Ирландия, Италия, Италия, Латвия, Литва, Люксембург, Нидерланды, Норвегия, Польша, Португалия, Румыния, Сингапур, Словакия, Словения, Испания, Швеция, Швейцария, 9000.

Национально определенные параметры, соответствующие разделам EN 1992-1-1 4.4.1.2 (3), 4.4.1.2 (5), 4.4.1.2 (6), 4.4.1.2 (7), 4.4.1.2 (8), 4.4.1.2 (13), 4.4.1.3 (1), 4.4 .1.3 (3), 4.4.1.3 (4).

0123456789101112131415161718192021222324252627282930

Уровень проверки (Национальное приложение Дании)

ReducedNormalExtended

Проверка в зависимости от уровней проверки указана в prEN 13670, где класс выполнения 1 соответствует ослабленному уровню проверки, класс выполнения 2 соответствует нормальному уровню проверки, а класс выполнения 3 соответствует усиленному уровню проверки.

Максимальное эквивалентное соотношение воды и цемента (Национальное приложение Швеции)

vct _ekv

Максимальное эквивалентное водоцементное соотношение, используемое в составе бетона, соответствует vct _ekv в Национальном приложении Швеции, таблица 4.4N. Большие значения более неблагоприятны.

Достаточное содержание цемента (Национальное приложение Испании)

Да Нет

Соответствующее содержание цемента в соответствии с Национальным приложением Испании к EN 1992-1-1, раздел 4.4.1.2 (5).

Примечание: Всегда проверяйте достоверность национальных параметров. Пожалуйста, сообщите нам о любых расхождениях, используя нашу контактную форму.

Минимальное бетонное покрытие для армирования

В этой статье мы обсудим минимальное покрытие бетона для армирования | Прозрачная крышка в балках, перекрытиях, колоннах, опорах | Крышка для арматуры | Минимальная толщина покрытия.

Бетонное покрытие из железобетона — это наименьшее расстояние между поверхностью встроенной арматуры и внешней поверхностью бетона (ACI 130). Глубину бетонного покрытия можно измерить крышкой.

Минимальное бетонное покрытие для армирования, прозрачное покрытие в балках, перекрытии, колонне, опоре, покрытие для арматуры, минимальная толщина покрытия.

Различные типы бетонных защитных блоков: —

Существуют различные типы облицовочных блоков в зависимости от типа используемого материала: —
1.Деревянный бетонный блок
2. Стальной бетонный блок
3. ПВХ блок
4. Цементный бетонный блок покрытия
5. Алюминиевый блок
6. Камни

ДРУГИЕ ПОЛОЖЕНИЯ:

Минимальное бетонное покрытие для армирования:

Ниже приведены характеристики арматурного покрытия для различных элементов конструкции в различных условиях.

1. На каждом конце арматурного стержня должно быть предусмотрено бетонное покрытие размером не менее 25 мм или менее двух диаметров стержня.
2. Для продольного арматурного стержня в колонне должно быть предусмотрено бетонное покрытие не менее 40 мм не менее диаметра такого стержня. В случае колонн минимальным размером 20 см или меньше, арматурные стержни которых не превышают 12 мм, для армирования следует использовать бетонное покрытие толщиной 25 мм.
3. Для продольных арматурных стержней в балке не менее 30 мм или менее диаметра стержня.
4. Для прочности на растяжение, сдвиг при сжатии или другой арматуры в плите или стене размером не менее 15 мм, но не менее диаметра такого стержня.
5. Для любой другой арматуры не менее 15 мм, покрытие бетона не менее диаметра такого стержня.
6. Для опор и других основных конструктивных элементов, в которых бетон укладывается непосредственно на землю, толщина покрытия нижней арматуры должна составлять 75 мм. Если бетон заливается на слой тощего бетона, нижнее покрытие может быть уменьшено до 50 мм.
7. Для бетонных поверхностей, подверженных атмосферным воздействиям, или грунта после снятия опалубки, например подпорных стен, профильных балок, опорных сторон и верха и т. Д.крышка не должна быть меньше 50 мм.
8. Должна быть обеспечена увеличенная толщина покрытия, как указано на чертежах, для поверхностей, подверженных воздействию вредных химических веществ (или подверженных воздействию земли, загрязненной такими химическими веществами), кислотой, щелочью, соленой атмосферой, серой, дымом и т. Д.
9. Для конструкций, удерживающих жидкость, минимальное покрытие для всей стали должно составлять 40 мм или диаметр основного стержня, в зависимости от того, что больше. При наличии морской воды, а также масел и вод, вызывающих коррозию, крышки должны быть увеличены на 10 мм.
10. Защита арматуры в случае, если бетон подвергается воздействию вредных условий окружающей среды, также может быть обеспечена путем обеспечения плотного непроницаемого бетона с одобренными защитными покрытиями. В таком случае дополнительное покрытие, упомянутое в пунктах (b) и (i) выше, может быть уменьшено.
11. Правильное покрытие должно поддерживаться кубиками (блоками) цементного раствора или другими одобренными средствами. Усиление фундаментов, опорных балок и плит на земляном полотне должно поддерживаться на сборных железобетонных блоках в соответствии с утверждением EIC.Использование гальки или камней не допускается.
12. Минимальное расстояние в свету между арматурными стержнями должно соответствовать IS: 456–2000 или как показано на чертеже.

Заключение:

Полная статья о минимальном бетонном покрытии для армирования | Прозрачная крышка в балках, перекрытиях, колоннах, опорах | Крышка для арматуры | Минимальная толщина покрытия. Благодарим вас за полное прочтение этой статьи на платформе « The Civil Engineering » на английском языке. Если вы найдете этот пост полезным, то помогите другим, поделившись им в социальных сетях. Если у вас есть вопросы по статье, пишите в комментариях.

Бетонное покрытие для армирования — Constro Facilitator

Бетонное покрытие в железобетоне — это наименьшее расстояние между поверхностью встроенной арматуры и внешней поверхностью бетона (ACI 130).Глубину бетонного покрытия можно измерить крышкой.

Почему для армирования предусмотрено бетонное покрытие?

• Для защиты арматурных стержней от коррозии от проникновения агентов окружающей среды, а именно хлоридов, диоксида углерода, сульфатов, влаги, кислорода и других агрессивных газов и химикатов.
• Для защиты арматурных стержней от огня

Какова предпочтительная форма и прочность защитных блоков для армирования бетонного покрытия

Блоки крышки могут иметь кубическую или цилиндрическую форму.Покрывающие блоки должны быть такими же, как у основного бетонного элемента, по прочности, долговечности и пористости.

Каковы характеристики хорошего защитного блока для бетонного покрытия для армирования?

• Должен иметь низкую проницаемость
• Должен быть достаточно прочным, чтобы выдерживать нагрузку, которая передается на них во время бетонирования
• Должен быть износостойким
• Они должны быть плотными

Каковы рекомендуемые покрытия для различных условий воздействия, таких как согласно IS: 456: 2000 для армирования бетонного покрытия?

Условия воздействия	Номинальное покрытие бетона в мм не менее
Мягкий	25
Умеренный	30
Серьезный	45
Очень тяжелая	50
Экстремальный	75

Однако для продольного арматурного стержня в колонне номинальное покрытие в любом случае должно быть не менее 40 мм или меньше диаметра такого стержня.В случае колонн минимальным размером 200 мм или меньше, арматурные стержни которых не превышают 12 мм, номинальное покрытие составляет 25 мм.

Какие факторы окружающей среды вызывают коррозию арматуры?

• Углерод диоксид
• Хлориды

Каковы недостатки использования большого покрытия для бетонного покрытия для армирования?

• Большая толщина покрытия (50–75 мм) требуется для защиты арматуры от коррозии в агрессивных средах, но толстое покрытие приводит к увеличению ширины трещин в железобетонных элементах изгиба.
• Большая ширина трещин (более 0,3 мм) допускает проникновение влаги и химическое воздействие на бетон, что может привести к коррозии арматуры и разрушению бетона.
• Таким образом, толстые обложки нарушают ту самую цель, для которой они предназначены. Существует потребность в разумном балансе требований к глубине покрытия и ширине трещины.

Каковы условия номинального покрытия для соответствия указанному периоду огнестойкости в IS: 456: 2000?

В таблице 16A стандарта IS 456: 200 приведены условия номинального покрытия для соответствия указанному периоду огнестойкости.

Как возникает коррозия из-за диоксида углерода для армирования бетонного покрытия?

Диоксид углерода диффундирует в бетон и вступает в реакцию с гидроксидом кальция и снижает значение pH бетона до значения ниже 9. Как только pH бетона падает ниже 9, пассивный слой в арматурной стали разрушается и открывает путь к коррозии. при условии наличия кислорода и влаги, необходимых для реакций коррозии. Это явление также известно как карбонизация.

Каким образом хлориды вызывают коррозию армирования бетонного покрытия?

Хлориды диффундируют в бетон и разрушают пассивный слой стали, образуя чередующиеся аноды и катоды, образуя ячейки коррозии с бетоном, действующим как электролит. После разрушения пассивного слоя стали в присутствии влаги и кислорода происходит коррозия стальной арматуры.

Заключение

Защитные блоки предназначены для защиты арматуры от коррозии и огня.Коррозия арматуры происходит из-за диффузии диоксида углерода и хлоридов в бетон, которые разрушают пассивный слой в арматурной стали. Качество бетона в области покрытия в конечном итоге определяет долговечность и срок службы конструкции.

Автор

Д-р К. Баласубраманян, управляющий директор Hitech Concrete Solutions Chennai Pvt Ltd.

Об авторе — Области научных исследований автора включают технологию бетона, неразрушающий контроль железобетонных конструкций и ремонт и восстановление железобетонных конструкций.Он участвует в более чем 150 консультационных проектах для различных правительственных, государственных и частных агентств, включая министерства обороны и атомной энергетики.

.
