Мелкозаглубленные фундаменты на пучинистых грунтах

Мелкозаглубленные фундаменты на пучинистых грунтах

Россия —  страна огромная – и в ней масса регионов с различными климатическими условиями. Строение на мелкозаглубленном бетонно фундамента в Краснодарском крае будет вести себя несколько иначе, чем аналогичная конструкция в Алтайском крае. Связано это прежде всего с тем, что в этих регионах климатические условия по-разному влияют на почву.

Суровые сибирские зимы заставляют воду в грунте промерзать на большую глубину. Как известно при замерзании вода увеличивается в размерах и, соответственно вода в грунте при промерзании тоже будет расширяться.Вместе с микроскопическими каплями воды будет расширяться и весь объем почвы, что неизбежно приведет к «пучению» грунта. Разные виды грунтов имеют разные коэффициенты расширения вследствие разморозки.

Чтобы избежать влияния расширения грунта при температурных изменениях на фундамент его можно основательно заглубить в землю, ниже уровня промерзания почвы.

Такой подход хорош для капитальных жилых зданий, так как ленточный бетонный фундамент глубокого залегания помимо придания сооружению устойчивости позволяет еще и создавать функциональные помещения в подвалах и цокольных уровнях вашей постройки, что значительно расширяет полезный объем дома.

Конструкция мелкозаглубленного фундамента

Но такой глубокий фундамент влетит вам в изрядную копеечку. Поэтому для бытовых и хозяйственных постройках даже на пучинистых грунтах используют мелкозаглубленные ленточные фундаменты. Однако при из постройке на такого рода замораживаемых участках следует воспользоваться некоторыми строительными хитростями.

Постройка мелкозаглубленного ленточного фундамента на пучинистых грунтах

Как и во всякой постройке на ее начальном этапе лежит создание проекта. В нашем случае нам необходимо избежать силы давления расширяющегося при замерзании грунта на стенки и основание ленточного бетонного фундамента. Для этого мы размещаем фундаментную ленту практически на поверхности, только сняв верхний плодородный слой.

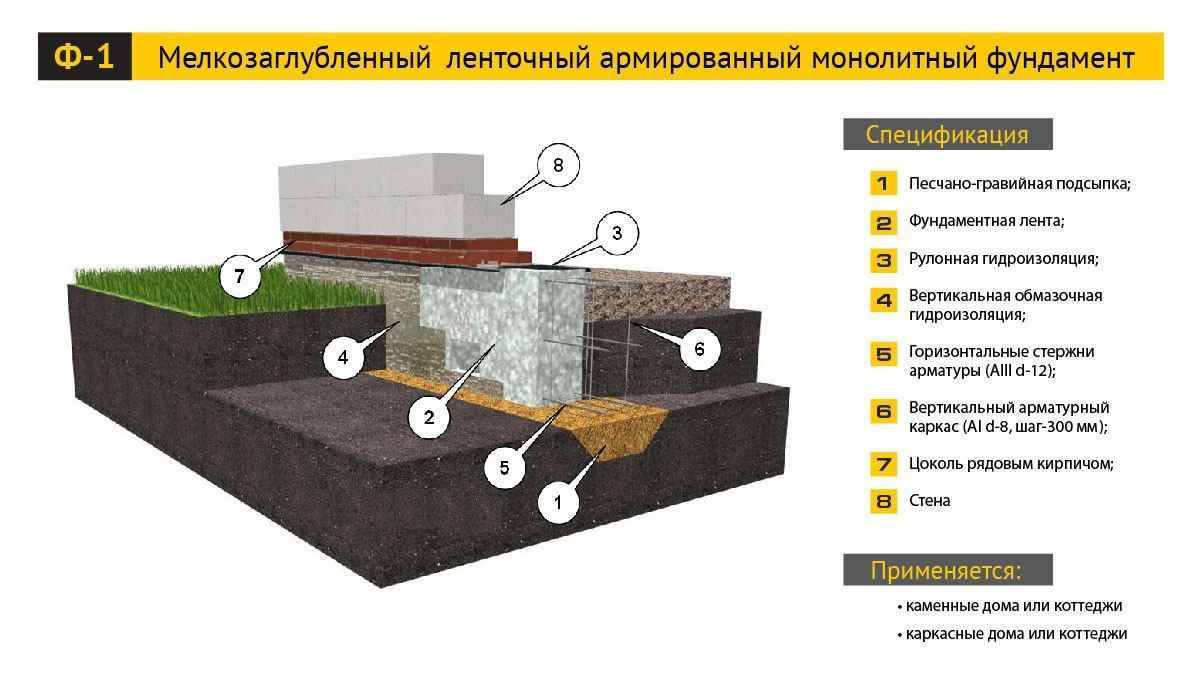

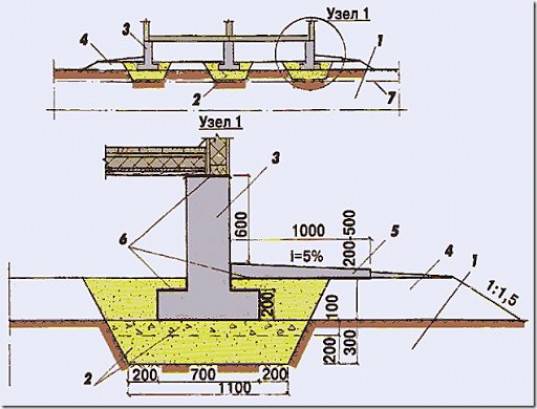

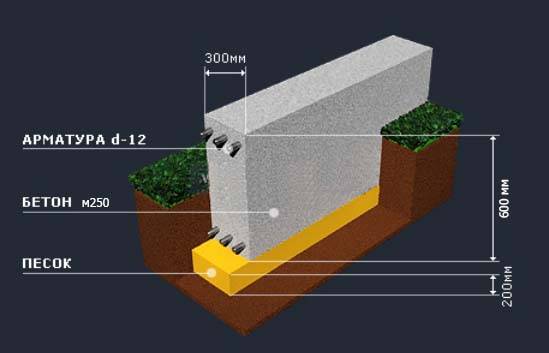

Схема мелкозаглубленного фундамента

Таким образом на стенки нашего фундамента практически не будет оказываться давление. А вот давление, которое будет исходить от расширяющегося грунта снизу мы будем компенсировать весом самого здания. Кроме того, в мелгозаглубленном ленточном фундаменте на пучинистом грунте необходимо предусмотреть отмостки, которые будут утеплять прилегающую почву и не позволять ей значительно изменяться в размерах.

Порядок постройки

Расчет и проект фундамента

Итак, сначала создаем проект фундамента. Обычно мелкозаглубленный ленточный фундамент располагается под наружным периметром и внутренними несущими стенами нашего строения.

Схема закладки фундамента

В нашем случае он не будет глубоко заглублен в грунт, а будет заливаться практически непосредственно на поверхности. Основная характеристика, которую нам будет необходимо заложить в этот фундамент – это прочность, то есть способность выдерживать давление в определенное количество единиц веса на участок поверхности. Эта характеристика бетона обычно совпадает с его маркой. То есть бетон марки М200 способен без разрушения выдержать давление в 200 кг\см2.

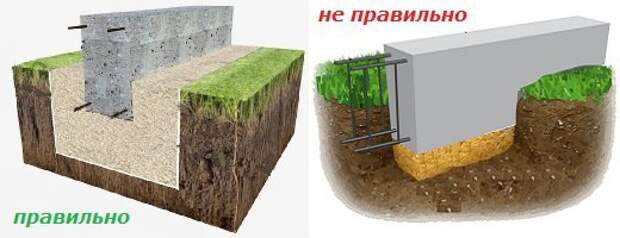

Основные ошибки при заложении фундамента:

Мелкозаглубленный ленточный фундамент на пучинистых грунтах видео

Выбирая (если есть такая возможность) участок под строительство дома, хозяин часто пропускает мимо внимания свойства грунта, а это – важная составляющая при принятии решения о типе фундамента для здания. И, если участок богат влагой или рыхлыми материалами, то грунт, скорее всего, будет вспучиваться в демисезонье и зимой. На границах зима-весна и осень-зима грунт может пучиться от переизбытка подземных вод, а пир отрицательных температурах – от расширения воды, превращающейся в лед. Поэтому прочное основание для любого дома – это мелкозаглубленный ленточный фундамент на пучинистых грунтах, который в силу конструкции просто игнорирует давление грунта и льда.

Мелкозаглубленное основание дома на разных грунтах



МЗЛФ в действии

Строительные работы по возведению мелкозаглубленного основания для дома на пучинистом участке имеют более расширенный список, но защищать дом и фундамент от разрушения о подтопления необходимо. Так как заглубленные стены бетонной ленты находятся на глубине не более 0,5-0,7 м, то силы пучения, проявляющие себя на уровне промерзания грунта, на него не действуют, однако остается опасность перенасыщения стройматериалов основания и стен дома влагой. Поэтому должна быть обеспечена дополнительная гидро- и теплоизоляция ленты.

Если на участке с пучинистым грунтом планируется строить тяжелый дом из бетона или плит, то слой пучинистой почвы лучше заменить. Это – огромные объемы земляных работ, но в противном случае фундамент может не выдержать встречных нагрузок – и от веса дома сверху, и от сил пучения снизу. В таком случае МЗЛФ оказывается малодейственным, а оптимальной конструкцией будет столбчатый или свайный фундамент.

[ads-mob-1]
При невозможности обустроить дом на другом основании МЗЛФ тщательно просчитывается, армируется, защищается от любых негативных воздействий на него, а стройматериалы для дома выбираются с целью уменьшить общую массу строения. Это могут быть ячеистые бетоны (пено- или газоблоки), древесина или хотя бы полый красный кирпич.

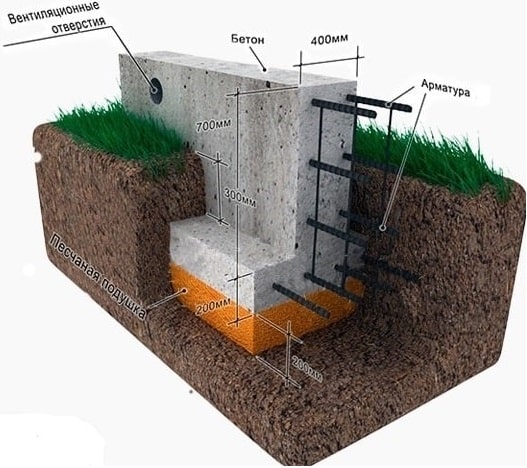

Схема фундамента мелкого заглубления



Из схемы выше видно, что МЗЛФ опирается на песчаную подушку, защищенную гидроизоляционными материалами (рубероид, битум, мембрана), бока траншеи также должны быть защищены гидроизоляцией. Гидрофобные присадки в бетонном растворе обеспечат ему бо́льшую прочность и устойчивость к впитыванию влаги. Дополнительно такой фундамент защищается дренажной и ливневой системами, построенными вокруг дома, а также прочной влагозащищенной отмосткой с утеплением.

Армирование ленты проводится с усилением, то есть, арматуры в МЗЛФ должно быть на 30-50% больше, чем в обычном железобетонном фундаменте.

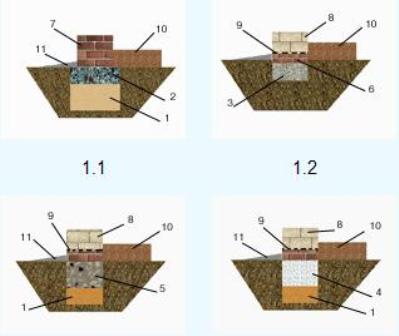

Варианты незаглубленных или мелкогазлубленных оснований

На участке с пучинистым грунтом надежно будет работать не каждый тип основания, но незаглубленный или мелкозаглубленный фундамент – решение, оптимально подходящее по всем эксплуатационным параметрам. Мелкозаглубленным может быть столбчатый или свайный фундамент, но ленточный самый надежный, так как распределение нагрузки происходит буквально по миллиметрам по всей площади ленты. По стоимости он дешевле многих других конструкций, так как землеройные работы не забирают больших объемов сметы, бетона и гидроизоляционных материалов для него нужно меньше.

Варианты решений для МЗЛФ



Также к МЗЛФ относится и свайное основание с ростверком. Для него подойдут стальные трубы, которые для защиты покрываются жидким цементно-песчаным раствором, железобетонные столбы, трубы из асбоцемента, и т.

д.

Конструкция и обустройство МЗЛФ

При строительстве стандартного ленточного фундамента мелкого заглубления на пучинистом грунте нужны только бетон, арматура и гидроизоляция. МЗЛФ на сложном грунте – это монолитная лента из бетона, армированная каркасом из железных прутьев.

Первый шаг в реализации МЗЛФ – рытье траншеи под него глубиной до 0,7 м. Бока траншеи закрываются гидроизоляцией – рубероидом или даже обычным полиэтиленом. После обустройства песчаной подушки толщиной до 0,3 м в траншее собирается дощатая опалубка. Дно песчаной подушки также гидроизолируется, и в опалубке собирается армирующий каркас. Конструкция можно связать и на поверхности, если хватит рабочих рук затем опустить каркас в траншею на пластиковые подложки.

Армокаркас связывается из прутьев Ø 12-16 мм, имеет два горизонтальных пояса, перевязанных вертикальными поперечными прутьями через каждые 0,5-0,7 м. Частота прутьев в горизонтальном поясе – до 5 штук. От всех близлежащих поверхностей (верх, низ, бока) каркас должен отстоять как минимум на 5 см, чтобы все прутья были погружены в бетон с целью недопущения коррозии металла.

Сварку при сборке армирующего каркаса использовать категорически запрещено.

Схема укладки арматуры в траншее



Неравномерные усадки фундамента на пучинистом грунте

Усадка возможна и неизбежна даже на плотном скалистом грунте, не говоря о пучинистых слоях. Распространенные деформационные явления от усадки грунта:

  1. Изгибание фундамента внутрь или наружу: чаще всего вызвано неравномерностью усадки. Изгибание вверх опаснее, так как отражается на прочности стропильной системы и кровли;
  2. Боковые сдвиги: если одна часть ленты просела, а другая – поднялась, то возможно движение объекта в сторону. Зона посередине этого отрезка – наиболее опасная;
  3. Наклон здания может произойти, если объект высокий, а фундамент – незаглубленный или мелкозаглубленный;
  4. Дом перекосился: это последствия неравномерных усадок локальных участков основания;
  5. Горизонтальный сдвиг: смещение локальных участков у фундамента во время вспучивания грунта.

Для минимизации или полного нивелирования возможных усадок и последствий на пучинистых участках желательно использовать легкие стройматериалы: ячеистые бетоны, дерево, полый кирпич, керамзитоблоки.

Схема заложения МЗЛФ для дома из пеноблоков



Расчет МЗЛФ

Рассмотрим реальный пример по расчету МЗЛФ на участке с пучинистым грунтом для дома габаритами: высота стен – 3,5 м, ширина здания – 6 м, длина дома – 12 м. Основные нагрузки воспринимают две несущие стены, каждая высотой и длиной 3,5 м. Бетонный пол устроен на балках. Ленточный бетонный армированный (Ø прутьев – 12 мм) фундамент имеет ширину 0,5 м, глубину – 0,6 м. Армокаркас состоит из двух рядов по 5 прутьев в каждом ряду, усилен поперечными прутьями длиной 0,25 м с шагом 0,5 м.


Для расчета веса ленты необходимо знать габариты дома и плотность стройматериалов. Вычисляем размеры дома суммированием длин всех сторон (длин внутренних стен в том числе): 3,5 + 3,5 + 6 + 6 + 12 + 12 = 42 метра.

Ищем объем ленты, зная ее размеры (0,5 м х 0,6 м):

V = 42 х 0,5 х 0,6 = 12,6 м3.

Мы нашли общий объем фундамента, и из этого значения необходимо отнять объем арматуры, чтобы узнать точный объем бетонного раствора. Наш армопояс связан в 2 ряда по 5 прутьев в каждом ряду, Ø стержней – 12 мм. Длина каждого ряда: 12 – 0,5 – 0,5 = 11 м.

Общая длина армирующих поясов: 2 х (11 х 2 + 3,5 х 2 + 3 х 2) = 70 м. Учитывая, что прутьев – 5, общая длина арматуры равна 70 х 5 = 350 м.

Схема связывания арматуры



Узнаем длину поперечных перемычек:

  • 11 / 0,5 + 1 = 23 штуки;
  • 3,5 / 0,5 + 1 = 8 штук;
  • 3 / 0,5 + 1 = 7 штук.

Для одного ряда перемычек нужно: 23 × 2 + 8 × 2 + 7 × 2 = 76 штук;

При длине перемычки 0,25 м общая их длина равна: 76 х 0,25 = 19 м.

Так как каркас состоит из двух рядов, всего арматуры для перемычек понадобится в два раза больше – 38 метров. Вертикальные перемычки устанавливаются с обеих сторон армирующего каркаса, поэтому общее их количество будет равно: 76 х 2 = 152 штуки с длиной одной перемычки 0,4 м. и общей длиной арматуры: 152 х 0,4 = 60,8 м.

Далее необходимо рассчитать длину всех прутьев арматуры, которая будет использоваться в МЗЛФ: 350 + 38 + 60,8 =448,8 м.

Расчет сечения армирующих прутьев проводят, используя формулу площади круга: ∏ х 0,000036 = 0,00011304 м2.

Объем одного арматурного стержня Ø 12 мм рассчитывается по формуле: 0,00011304 х 448,8 = 0,0507 м3.

Общий объем бетона без арматуры равен: 12 – 0,04 – 0,04 = 11,92 м3, где 0,04 – коэффициент, применяемый к армированию углов ленты.

Схема армирования ленточных фундаментов

Таким образом, окончательные результаты расчетов материалов для ленточного мелкозаглубленного фундамента будут следующими:

  • 12,6 м3 бетона плотностью 2,5 т/м3;
  • 0,08 м3 арматурных прутьев плотностью 7,8 т/м3.

Общий вес фундамента:

  • 12,6 м3 х 2,5 т/м= 31,5 тонны;
  • 0,08 м3 х 7,8 т/м= 624 кг;
  • 31500 + 624 = 32,124 тонны.

Частный дом на участке с пучинистым грунтом – вариант не из лучших, но часто выбирать не приходится, и по результатам расчетов становится понятно, что МЗЛФ для этой цели подходит лучше всего. Все, что требуется от застройщика – точно рассчитать параметры мелкозаглубленного фундамента, так как малейшая ошибка или неточность в вычислениях приведет к тому, что фундамент будет выталкиваться из грунта при сезонном или зимнем морозном пучении грунта, а вместе с ним будет деформироваться и само здание.

Мелкозаглубленный ленточный фундамент на пучинистых грунтах

Мелкозаглубленный ленточный фундамент – наиболее экономически выгодный и простой в обустройстве вариант фундамента под дома из кирпича, дерева либо газобетона, возводящиеся на нормальных, не склонных к пучению грунтах.

Особенности ленточного фундамента

Основание ленточного типа представляет собой замкнутую по контуру ленту. Устройство ленточного фундамента выполняется по периметру будущего строения и под всеми стенами. Обычно он сооружается на грунтах с хорошими показателями несущей способности, не подходит для болотистых почв. Под ленту необходимо обустроить подушку из песка средней крупности с послойным (каждые 100 мм) виброуплотнением.

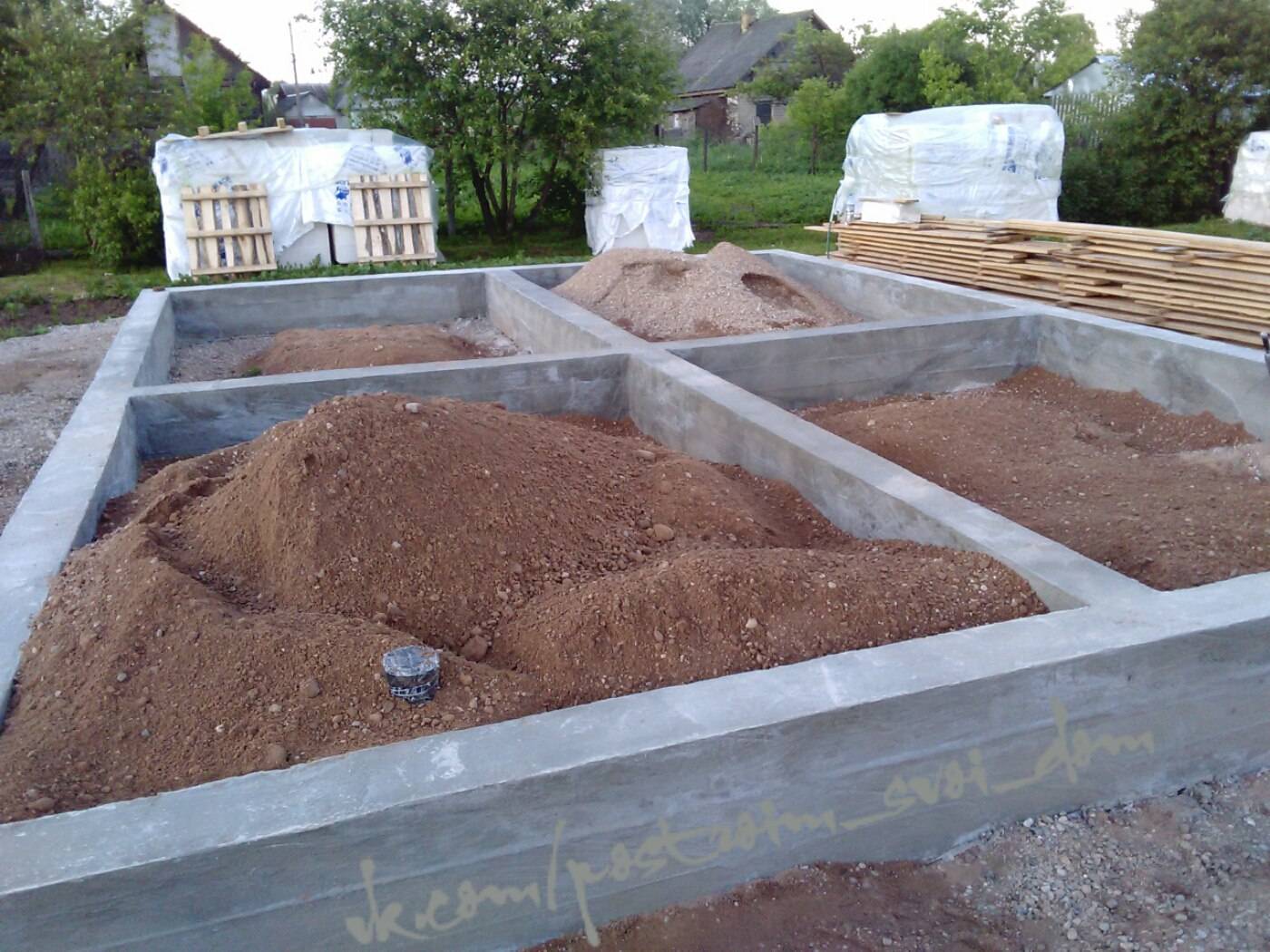

Рисунок 1. Внешний вид ленточного основания

На грунтах с высокими прочностными характеристиками грунтов ленточное основание может сооружаться даже для строительства многоэтажных зданий – до 9-12 этажей.

Глубина ленточного фундамента определяется индивидуально в зависимости от характеристик возводимого на нем здания, предполагаемых нагрузок, уровня промерзания почвы на участке застройки, наличия подвальных помещений и т.д.

Какой фундамент возводят на пучинистых и набухающих грунтах

В зимний период деформированная почва слегка приподнимается вверх даже несмотря на значительный вес постройки. Чтобы снизить вероятность проблем, возникающих во время эксплуатации здания, рекомендуется закладывать фундамент на границе промерзания или ниже ее уровня. Однако такой вариант надежно предотвращает воздействие морозного пучения лишь в нижней части базиса. Обширные боковые стороны остаются не слишком защищенными от касательного влияния почвенных деформаций.

Такой вариант является приемлемым для массивных домов, построенных из камня или кирпича. А вот фундаменты легких зданий на пучинистых грунтах глубокого заложения строить не рекомендуется. Это объясняется тем, что на устройство мощного базиса потребуется повышенная сумма расходов, которая вряд ли полностью оправдает себя. К тому же полной уверенности в абсолютной неизменности такого фундамента не будет из-за косвенного воздействия морозного набухания.

Таким образом, чтобы постройка на пучинистом грунте была надежной, желательно сделать прочный фундамент мелкого заглубления. Он сможет надежно сопротивляться набуханию грунта и равномерно распределять вероятную деформацию по всей поверхности базиса.

Чем больше степень деформации почвы, тем выше требования к конструктивной жесткости всех элементов основания дома.

Как можно противодействовать деформации почвы

Чтобы сделать крепкий фундамент на грунте, подверженном силе пучения, строительные работы следует проводить с применением определенных защитных действий.

  • Замена почвы напесчано-гравелистый грунт или песок крупной фракции. Такой способ выбирают, когда необходимо снизить нагрузку на боковые стороны основания. Высокая стоимость и объемные земельные работы компенсируются абсолютной надежностью варианта.
  • Проектирование фундамента с расширенной нижней частью конструкций. Это оптимальный вариант для обустройства ленточного, свайного или столбчатого базиса.
  • Утепление мелкозаглубленных фундаментов под облегченные строения. Располагая слой теплоизоляции на грунте под основой и вокруг нее, можно полностью избежать пучения. Чем больше глубина промерзания, тем шире должно быть полотно утеплителя. Способ отличается высокой эффективностью только при наличии в здании системы обогрева и утепленного цокольного этажа.
  • Монтаж гидроизоляционной прослойки вокруг бетонной конструкции основания. Это препятствует возможному размытию почвы и предотвращает негативное воздействие агрессивных веществ, содержащихся в подземных водах. Кроме того, снижается сцепление фундамента с грунтовыми массами.

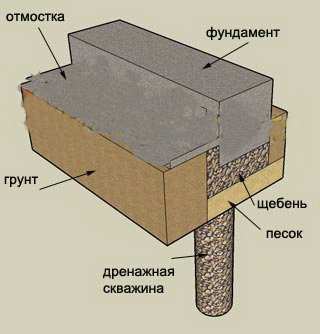

  • Устройство дренажной системы для отвода подземных вод. По всему периметру фундамента примерно в полуметре от него прокапывают траншею. В нее укладывают под небольшим уклоном перфорированную трубу, завернутую в фильтрующий материал. Сверху засыпают гравием или крупным песком. Предпринятые меры способствуют значительному снижению пучения в районе расположения фундамента
  • Обустройство ливневой канализации и отмостка вокруг постройки для отвода дождевой воды.

Каким может быть незаглубленный фундамент?

Разобравшись в том, как выполняется монтаж незаглубленного фундамента на пучинистых грунтах, вы сможете справиться с этой работой своими руками. В процессе монтажа все части конструкции объединяются в единое основание. Благодаря ему будет обеспечиваться выравнивание деформаций и равномерное распределение нагрузки по всему периметру незаглубленного фундамента на пучинистых грунтах. Фундамент может быть ленточным и столбчатым. Ленточное основание представляет собой единую раму. В случае же устройства столбчатой опоры элементы конструкции фиксируются при помощи стальных балок или монолитных ростверков.

При устройстве незаглубленного фундамента на пучинистых грунтах существует вероятность незначительного подъема основания.

Схема столбчатого незаглубленного фундамента.

Отклонения не должны превышать предельно допустимые расчетные значения. Они определяются в соответствии с типом постройки и используемыми строительными материалами. Очень важно обеспечить такую жесткость незаглубленного фундамента на пучинистых грунтах, чтобы он нормально переносил деформации, поступающие во время промерзания грунта.

Если устройство незаглубленного фундамента на пучинистых грунтах будет выполнено в соответствии с технологией, то здание на такой опоре будет эксплуатироваться не хуже, чем постройка на заглубленном основании.

Использование незаглубленного фундамента на пучинистых грунтах позволяет снизить денежные, временные и трудовые затраты.

Фундамент строится с использованием следующих инструментов:

  • строительной нити;
  • уровня;
  • перфоратора;
  • лопаты;
  • строительной тачки;
  • бетономешалки;
  • молотка;
  • измерительной рулетки.

Типы песчаного грунта

Песчаные грунты представляют собой сыпучую смесь мелких фракций кварца и других минералов с содержанием глины не более 3%. Как продукт разрушения горных пород, песчаный субстрат по плотности разделяется на такие группы, как плотные, средней плотности и рыхлые. В зависимости от состава и фракции зерна выделяют песчаные грунты 4 типов.

Пылеватый

Субстрат представляет собой очень мелкий песок – более 3/4 состава предусматривает частицы менее 0,1 мм – с большим содержанием глинистых включений. Эта масса плохо пропускает влагу, что обуславливает неустойчивость толщи, склонность к проседанию и вспучиванию. На таком ненадежном мелкопесчаном основании чаще всего применяют ленточный фундамент с усилением сваями.

Мелкозернистый

Эта категория песчаного грунта содержит 3/4 элементов размером более 0,1 мм. Субстрат относительно устойчив в качестве опоры для фундаментной конструкции в случае применения надежной гидроизоляции. Мелкозернистая толща хорошо впитывает влагу и подвержена морозному пучению. При заложении подошвы основания строения требуется заглубление больше расчетной глубины промерзания почвы.

Крупный

Грунтовая масса с крупнозернистым песком относится к надежным вариантам основы под строительство фундамента. 1/2 общего количества фракций имеют размеры более 0,5 мм, субстрат отлично пропускает воду, силы морозного пучения минимальны.

Гравелистый

Грунтовые пласты, 1/4 состава которых представляет собой зерна более 2,0 мм, отличаются высоким потенциалом для строительства фундаментных конструкций. Гравелистый субстрат не удерживает воду, грунтовые слои не подвержены горизонтальным смещениям, отсутствует эффект морозного пучения.

Материалы для выполнения мелкозаглубленного фундамента

Наиболее простой и быстрый способ выполнения мелкозаглубленного фундамента – заливка монолитного основания из бетона. Однако, возможны и варианты: фундамент может быть выполнен из бетонных блоков или фундамент из кирпича.

Для монолитного фундамента используют бетон марки не ниже 200, а также арматуру из металлического прутка D12-D16. Заливка производится либо сразу, либо горизонтальными слоями, вертикальных стыков в фундаменте быть не должно – это приведет к его разрушению.

Если бетон готовят самостоятельно, и большие объемы приготовить сразу невозможно, можно выполнить мелкозаглубленный фундамент из бетонных блоков, выполненных своими руками.

Порядок постройки

Расчет и проект фундамента

Итак, сначала создаем проект фундамента. Обычно мелкозаглубленный ленточный фундамент располагается под наружным периметром и внутренними несущими стенами нашего строения.

В нашем случае он не будет глубоко заглублен в грунт, а будет заливаться практически непосредственно на поверхности. Основная характеристика, которую нам будет необходимо заложить в этот фундамент – это прочность, то есть способность выдерживать давление в определенное количество единиц веса на участок поверхности. Эта характеристика бетона обычно совпадает с его маркой. То есть бетон марки М200 способен без разрушения выдержать давление в 200 кг\см2.

Основные ошибки при заложении фундамента:

Виды фундаментов

Вся нагрузка от построенного здания идет на фундамент. Его надежность определяет безопасное использование строения. Глубина фундамента равна длине от верхнего слоя почвы до нижней границы залегания основания.

Мелкозаглубленный фундамент на песчаном грунте

Для выбора наиболее подходящего вида основы следует учитывать не только вид и свойства почвы, но также высоту здания, особенности эксплуатации, используемые для строительства стен материалы. Различные виды фундамента и их особенности позволят определить, какой из них лучше подойдет для строительства.

Ленточное основание

Ленточный фундамент — наиболее распространенный вид. Представляет собой забетонированную вглубь почвы ленту по всему периметру планируемого строения и под будущими стенами. Он бывает мелкозаглубленным в почву или имеющим значительную глубину.

Мелкозаглубленный ленточный тип основания легко строится, есть возможность использования фундаментных блоков. Он лучше подходит для постройки деревянных строений из-за возможной просадки грунта. Заглубленный ленточный тип фундамента чаще всего используют для возведения дома, имеющего подвал.

Схема устройства заглубленного ленточного фундамента

При этом требуется изолировать стены и пол подвала от воздействия влаги. При непучинистой почве основание можно сделать из бетонных или керамзитобетонных блоков свободной укладки.

Если грунт имеет высокую степень морозного пучения, то лучше использовать монолитный железобетон; для большего эффекта применить армирующий пояс, на котором будут держаться плиты перекрытия. Однако не во всех случаях ленточный фундамент может обеспечить должную степень прочности дома.

На песчаной почве с очень мелкими частицами такой вид фундамента может приводить к перекашиванию и проседанию строения. Ленточный вид основания требует значительных материальных и временных затрат.

Столбчатая основа

Столбчатое основание представляет собой небольшие столбы, которые зарывают в специально подготовленные лунки. При закладывании основы между балками и поверхностью земли необходимо оставлять зазор. Такой вид фундамента можно использовать для строительства крупногабаритного дома на песке.

При возведении основания требуется меньше материальных и физических затрат, при этом строится оно быстро. Однако следует учитывать, что глубина столбов должна быть достаточной, чтобы грунт не вытеснял их на поверхность. В противном случае особенно если почва состоит из пылеватых частиц, столбы могут перекашиваться, разъезжаться, и строение быстро разрушится.

Монтаж столбчатого фундамента

Свайное основание

Свайная основа монтируется из полых металлических труб, имеющих на конце винт и объединенных сверху железобетонными балками или плитами. Такой вид основания отличается высокой надежностью, так как глубина установки свай находится ниже черты промерзания почвы.

Свайный фундамент используют на участках со слабым лессовидным грунтом (50 % пылеватых частиц) в основном на склонах и под зданиями в несколько этажей.

Сваи очень прочные и не деформируются даже при больших движениях грунта.

В некоторых случаях свайный фундамент может заменить ленточный. В зависимости от степени заглубления свайная основа бывает забивной, железобетонной и бетонной набивной, буровой железобетонной и винтовой.

Столбчатый фундамент на песчаной почве

Размещение свай в фундаменте может быть одиночным, в виде ленты и свай, а также свайных кустов. Усиление свайными кустами обычно проводится для закрепления слабого участка. В основном сваи устанавливают вертикально, но возможно их размещение под наклоном.

Установка такого вида фундамента обычно проводится с помощью специальной техники и требует небольших материальных затрат. Не рекомендуется для постройки массивных сооружений.

Плитная основа

Является самым надежным вариантом для возведения коттеджа на песчаном грунте. Плитная основа — это монолитное основание, состоящее из сплошной или решетчатой плиты из железобетона и сборной плиты с монолитным покрытием, которая заглубляется в землю на глубину не более полуметра.

Толщина плиты равняется 20–50 см. Плита может находиться как на поверхности почвы, так и быть углубленной в грунт. Ее заливают на всю площадь здания, отличается жестким каркасом. На дно подготовленного котлована засыпается щебенка, песок, а затем проводится изоляция от воды.

Для дома с цокольным этажом глубина плиточного фундамента рассчитывается в соответствии с проектной документацией. В таких зданиях закладывают глубокозаглубленный фундамент. Такой вид основания можно использовать для чернового пола.

Заливка плитного фундамента на песчаном грунте

При смещении песчаного грунта плита словно «плавает по волнам» вместе с домом, строение не разрушается благодаря жесткому и прочному каркасу.

Плитный вид основы больше подходит для маленького строения. Монтаж такого фундамента обходится очень дорого, так как для того, чтобы его сделать, требуется много арматуры и бетона.

Поэтапное выполнение основания

Придерживаясь рекомендаций и осуществляя работу поэтапно, домашние мастера смогут самостоятельно выполнить монолитное мелкозаглубленное основание для малоэтажной конструкции:

  1. Используя небольшие колышки и капроновую бечевку, производится разметка будущего основания.
  2. По ровной разметке выкапывается ров, глубина которого составит примерно 70 см.
  3. Чтобы предотвратить попадание грунта в песок, на дно траншеи рекомендуется уложить геотекстильное волокно, способное пропускать влагу.
  4. На ткань укладывается так называемая строительная подушка, в основе которой лежит песок и гравий. Для дополнительного утепления основания желательно применить рубероид или пенополистирол.
  5. В качестве основы мелкозаглубленного фундамента можно использовать доски или брусья, которые крепятся друг к другу гвоздями или саморезами.
  6. Металлические пруты, размер которых должен соответствовать размеру стен опалубки, как в поперечном, так и в продольном сечении, укладывают в подготовленный каркас опалубки. Для соединения прутов используется прочная проволока. Сколько потребуется слоев арматуры, зависит от высоты опалубки, к примеру, при высоте 30 см нужно использовать 2-3 слоя металлических прутов. Специалисты не рекомендуют соединять арматуру методом сварки, чтобы избежать на месте сварочного соединения возникновения неустойчивого участка, который со временем поддастся процессу коррозии. Не придерживаясь данного совета, в скором времени на основании начнут появляться трещины, которые перейдут на стены одноэтажного строения.
  7. Заливать бетон лучше всего в несколько этапов. При этом следующую заливку нужно вводить после того, как предыдущая порция схватится.
  8. Чтобы идеально выровнять последний слой бетона, используются строительные правила. Верх посыпается сухим цементом, используя для посыпки сито. Дополнительная посыпка ускоряет процесс схватывания бетона, не допускает образование трещин на поверхности.

Специалисты рекомендуют начинать возводить легкие конструкции спустя 14-17 дней после заливки. А строить кирпичное сооружение следует после полного созревания фундамента, который продолжается на протяжении 25-30 дней, в зависимости от погодных условий региона и уровня влажности.

Расчет мелкозаглубленного ленточного фундамента

Расчет МЗЛФ, который возводится на низко- и непучинистых грунтах не представляет сложности. В ходе расчета определяются три основных параметра:

Глубина заложения

Определяется на основании СН «Основания и фундаменты». В документе указаны следующие минимальные значения глубины заложения подошвы фундамента:

  • при промерзании грунта менее 2 м — 50 см;
  • при промерзании грунта на глубину до 3 м — 75 см;
  • при промерзании грунта более 3 м — 100 см.

Для большинства регионов средней полосы глубина заложения МЗЛФ будет составлять 50 см. Для легких строений, например каркасного сарая или маленького дачного домика этот параметр можно уменьшить до 30 см.

Мелкозаглубленный ленточный фундамент – технология возведения

Строительство мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из обрезков арматуры и бичевка, посредством которых на земле размечается контур будущего основания согласно проекту.

Далее начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотняющей подушки.

Земельные работы

Если стенки котлована в процессе рытья осыпаются, необходимо делать временные подпорки из досок. Также крайне важно следить за вертикальностью дна траншеи, поскольку любые уклоны будут увеличивать расход материалов для создания уплотняющей подушки.

По завершению рытья и выравнивания стенок котлована приступаем к обустройству подсыпки. Первым шаром идет песок. Высыпать его необходимо послойно, по 3-5 сантиметров, причем каждый слой необходимо проливать водой и утрамбовывать, чтобы песок получил максимальную плотность.

Рис. 1.4.1: Формирование песчаной подсыпки

Поверх песка насыпается слой щебня, который также нужно уплотнить посредством ручной трамбовки.

Монтаж опалубки

Для создания опалубки используются доски толщиною в 20 мм, которые скрепляются между собой с помощью брусков и саморезов либо металлического уголка.

Рис. 1.5: Опалубка под мелкозаглубленный ленточный фундамент

По внешнему контуру опалубки устанавливаются распорки из деревянного бруса, шаг распорок – 50 сантиметров, они необходимы для того, чтобы опалубка не деформировалась от веса бетона.

Совет эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона в процессе заливки.

Внутри опалубки доски необходимо оббить клеенкой, так как цементное молочко жидкого бетона может протекать в щели между ними. По завершению монтажа на опалубке отмечаем уровень, по которому будет выполнятся заливка.

Армирование

Технология армирования мелкозаглубленного основания согласно требованиям СНиП не требует обязательного укрепления средней части фундамента, поскольку она не испытывает критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.

Такой каркас состоит из двух вертикальных поясов арматуры А3 диаметром 13 мм, которые соединяются вертикальными перемычками из гладкой 8-ми миллиметровой арматуры. Фиксация каркаса выполняется вязальной проволокой.

Совет эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в таком случае конструкция потеряет эластичность.

Ручной вязку проволоки удобнее всего выполнять с помощью вязального крючка. На фиксацию одного узла требуется 20-25 см. перегнутой вдвое проволоки.

Рис. 1.6: Схема расположения арматуры в каркасе для укрепления ленточного фундамента

Каркас из арматуры вяжется в удобном для вас месте, а уже потом готовая часть конструкции размещается внутри опалубки. Крайне важно выполнить правильное соединение арматуры на углах фундамента, поскольку именно в этом месте несущие и деформационные нагрузки на фундамент максимальны.

В местах угловых соединений нужно устанавливать дополнительные Г-образные усиления из арматуры диаметром 13 мм. Не менее надежным являются П-образные соединения, увидеть которые вы можете на нижеприведенном изображении.

Рис. 1.7: Схема соединения углов армокаркаса

Заливка бетона

Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в требуемом объеме, поскольку одномоментная заливка обеспечивает лучшую итоговую прочность вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на приведенные на изображении пропорции цемента, песка и щебня.

Рис. 1.8: Заливка бетона в мелкозаглубленный ленточный фундамент

После заливки бетона в опалубку его необходимо обработать виброуплотнителем либо перфоратором с соответствующей насадкой. Уплотнение позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на итоговой прочности фундамента.

По завершению уплотнения бетон выравнивается с помощью правила и накрывается клеенкой либо брезентом. Если фундамент строится в жаркое время года, во избежание растрескивания бетон в процессе созревания необходимо регулярно увлажнять. Свою проектную прочность бетонный фундамент получает через 3-4 недели.

Как возвести ленточную основу на глине?

Основание дома на глинистых грунтах можно построить тремя способами:

  1. Подготовленную траншею полностью заполнить песчано-гравийной подушкой, поверхность которой после уплотнения должна выровняться с уровнем земли. Главное при этом – трамбовка. Каждый слой (толщина 15-20 см) поливается водой и тщательно уплотняется. Затем выполняют бетонное основание. Если грунт хороший, плотный, это вариант вполне приемлем.
  2. Следующий вариант обустройства основы дома на глинистых грунтах предвидит выполнение песочно-гравийной подсыпки только до половины высоты траншеи. После этого сверху кладут ряд кирпича, делают опалубку из пропитанной антисептиком и покрытой гудроном обрезной доски, заливают опалубку бетоном и затем выполняют гидроизоляцию из рубероида.
  3. Подготовка под ленточный фундамент по третьему варианту подходит, если земля плотная, влажная. Выкапываем траншею для ленты, делаем опалубку из шифера, скрепив его внахлест, и заполняем до середины песком, уплотняем, засыпаем гравием, проводим еще раз уплотнение, а затем заливаем бетон, каждый слой которого равняется 15-17 см. Чтобы уплотнить раствор, необходимо его утрамбовывать до появления цементного молочка на его поверхности.

Технология строительства

Строится мелкозаглубленный ленточный фундамент своими руками в несколько этапов. Рассмотрим подробно каждый из них.

1. Разметив на участке по шнуру контур фундамента, нужно выкопать траншею. Ее ширина должна быть на 20-30 см больше ширины фундамента. Это нужно для установки щитовой опалубки и укладки широкой песчаной подушки, компенсирующей сезонные колебания грунта.

2. Отсыпается песчаная подушка толщиной 30-40 см. Особое внимание уделите плотности песка. Для этого его нужно послойно смачивать водой и тщательно трамбовать.

3. Готовят щиты из плит OSB или обрезной доски, ставят их в траншею и укрепляют клиньями и распорками из деревянных брусков. Шаг клиньев и распорок должен быть не менее 60 см, чтобы сырой бетон не распирал опалубочный каркас.

Если вы будете делать щиты из доски, обязательно обшейте их изнутри пергамином, который не даст цементному молоку уйти из бетона в грунт. По мере установки опалубки, нужно проверять ее горизонтальность и вертикальность. Сбивая щиты гвоздями, обязательно загибайте выходящие концы. Это облегчит дальнейшую разборку опалубки.

4. Армирование фундамента выполняется арматурой диаметром от 12 до 18 мм. Ее укладывают вдоль «ленты» в два-четыре ряда. Ставят два арматурных пояса: нижний и верхний. В единую пространственную конструкцию их связывают толстой проволокой или сваркой.

Не забудьте оставить зазор между нижним поясом арматуры и подошвой фундамента. Он должен быть в пределах 40-50 мм. Для этого подложите под стержни обрезки пластиковой трубы. Верхний пояс также не должен доходить до уровня заливки бетона на 3-5 см, чтобы металл не подвергался коррозии.

До момента установки опалубки нужно решить, будет ли делаться утепление мелкозаглубленного фундамента. Если да, то используйте это с умом и вместо обшивки опалубки пергамином закрепите на ней листы пенопласта толщиной 4-5 см. Они утеплят конструкцию и отсекут раствору путь для «побега» из опалубки.

5. Бетонирование также имеет свои тонкости. Бетон нужно укладывать не как попало, а сплошным горизонтальным слоем. Если вы будете заливать его короткими и высокими участками, то образуются вертикальные швы, которые ослабят конструкцию. Тщательное уплотнение бетона вибрированием или штыкованием также никто не отменял (каждые 20 см слоя).

Не спешите снимать опалубку, даже если вам кажется, что бетон достаточно тверд. Должно пройти минимум 5-6 дней до момента ее разборки.

6. Сняв опалубку, обмажьте верхнюю и боковые части бетона битумной мастикой или оклейте их рубероидом. Пазухи в траншее нужно засыпать песком, утрамбовать его, затем проложить по верху слой рубероида и сделать по нему бетонную отмостку (ширина 80-100 см, толщина 10-12 см).

Если все этапы выполнены аккуратно и правильно, то вам останется только подсчитать сэкономленные деньги и спокойно приступить к возведению стен.

Источники: -lentochnyj-fundament/, -melkozaglublennyj-lentochnyj-fundament-svoimi-rukami, -i-remont/

Заливка монолитных столбов

Заливка столбов для фундамента

Следующая фаза производства завершается заливкой подушек, их толщина около 10 см. Используют бетон марки М250. В процессе заливки из подушек выступают пруты для осуществления дальнейшей привязки столбового остова. Время полного застывания подушек – 7–10 дней, по их истечении устанавливают опалубку столбов.

Опалубка представляет собой деревянный короб без дна, выполненный из обрезной доски. У профессиональных строителей имеются различные короба для обустройства разных оснований, поэтому данный вид работ они выполнят наиболее эффективно.

Заливка столбов для мелкозаглубленного фундамента на пучинистых почвах также выполняется бетоном марки М250. Внутрь деревянного короба, заполненного бетонной смесью, опускают глубинный вибратор, который создает колебания, уплотняя тем самым всю бетонную массу. Уплотнение бетонной массы начинаю производить снизу короба, постепенно поднимая вибратор наверх.

Спустя три недели с помощью швеллера выполняют обвязку столбов, а через месяц конструкция готова к проведению гидроизоляционных работ. Наилучший способ: покрытие всей плоскости бетонных столбов битумной мастикой с последующим монтажом рубероида. После выполнения гидроизоляции столбцы присыпают снизу землей и трамбуют.

Как реализовать своими руками мелкозаглубленный монолитный ленточный фундамент: основные процессы

Подготовительный этап включает очистку предполагаемого места под застройку от мусора и выравнивание площадки. Если на участке находятся деревья, то их нужно не просто спилить, но и выкорчевать пни. На близлежащую территорию доставляют необходимый материал и оборудование. Последующие фазы обустройства МЗЛФ выполняются в последовательности, указанной ниже.

Разметка

Следует учитывать, что основание должно быть шире возводимых стен на 20 см. Для разметки используют шнур, колышки и рулетку. Процедура выполняется по пунктам:

  • Сделать замеры по периметру и установить угловые маяки.
  • Проверить диагонали и при необходимости скорректировать положение маяков.
  • Выполнить отмостку на расстоянии 1 м от маяков.
  • Закрепить шнур, обозначающий границы основания.

Проведение земляных работ

Копка своими руками траншеи для мелкозаглубленного ленточного фундамента начинается со снятия плодородного слоя земли, который в последующем может быть использован на грядках в огороде. Копать начинают с самой низкой точки, постоянно контролируя ровность дна. Наличие резких перепадов недопустимо, поскольку нагрузка от постройки будет распределена неравномерно. Оптимальная глубина рва – 60 см.

В процессе земляных работ нужно следить за вертикальностью стен траншеи. На дно готового рва стелется геотекстиль. Обычно выбирают такую ширину рулона, чтобы края текстиля можно было зафиксировать на краю траншеи. Подобным же образом поступают при возведении или стенами.

Организация подушки и опалубки

На дно рва помещается крупный речной песок, дополнительно возможно применение мелкого щебня, но при условии их послойного размещения. Песок также рекомендуется укладывать слоями, каждый из них тщательно трамбуется и поливается водой. В основном толщина подушки составляет 25-30 см, но в отдельных случаях цифры могут быть увеличены до 50 см. что учитывается при расчете земляных работ. По причине пористости подушки мастера советуют отделять ее от бетона гидроизоляционной пленкой.

дополнительных работ

Армирование

Для сборки каркаса подготавливается необходимое количество арматуры, оптимальное сечение прутьев – 8-14 мм. Вариант со сваркой крайне нежелателен, потому что в местах соединения образуется коррозия, разрушающая арматуру. Поэтому предпочтительнее вязка проволокой.

Грамотное армирование подразумевает заливку стартового слоя бетона. Его процентное содержание от общей высоты МЗЛФ должно составлять не менее 30%. Этот этап предназначен для выравнивания поверхности перед укладкой армирующего каркаса. Кроме этого, бетон защищает арматуру от влаги.

Бетонирование основания

Не секрет, что для этой операции желательно использовать бетонный раствор высокой марки. Многих застройщиков интересует цена, которую нужно заплатить за материалы для мелкозаглубленного ленточного фундамента. Опыт показывает, что в большинстве случаев оптимальным выбором будет бетон М300, представляющий собой шикарный компромисс между качеством и стоимостью.

Если раствор планируется делать самостоятельно, то неплохо обзавестись бетономешалкой. Кроме этого предстоит произвести и других компонентов.

Технология требует, чтобы последующий слой заливался до того, как застынет предыдущий. Заливать участки опалубки по очереди нельзя, даже если использовать перемычки – шовные участки будут иметь низкую прочность. После заливки бетон желательно присыпать сухим цементом, используя для этого сито. Максимальная прочность фундамента наступает через 28-30 дней.

Плюсы и минусы

МЗЛФ удачно совмещает преимущества заглубленных и незаглубленных оснований и имеет следующие достоинства:

  • высокая прочность и надёжность при соблюдении технологии монтажа;
  • упрощенные земляные работы, которые можно выполнить без экскаватора;
  • уменьшенное количество стройматериалов;
  • сниженные трудозатраты на приготовление бетонного раствора.

Присутствует и ряд недостатков:

  • существенные ограничения по весу и этажности дома.
  • необходимость устройства на пучинистом участке сложной системы дренажа;
  • бетонные работы можно выполнять только при устойчивых температурных условиях более +10℃;
  • возведение МЗЛФ выполняют на ровной площадке или с уклоном, который не превышает 5⁰.

Прежде чем приступать к возведению ленточного фундамента мелкого заглубления, необходимо произвести геологическое обследование участка на предмет возможности выбора такого вида основания для дома.

Мелкозаглубленный фундамент, находящийся на пучинистом грунте

Как устроен мелкозагубленный фундамент?

Мелкозагубленный фундамент является фундаментом, закладываемым на глубину, меньшую, чем глубина промерзания почвы. Мелкозагубленный фундамент называется также незагубленным. Чтобы его соорудить, нет необходимости рыть траншеи. Просто снимают верхний растительный слой грунта. Критерием для выбора глубины заложения фундамента выступает достижения такого слоя грунта, который будет достаточно прочным и имеющим хорошую несущую способность. Мелкозагубленный фундамент, в отличие от глубокого фундамента, опирается на почву, которая подвержена процессам морозного пучения. Грунт, тем не менее, обязан обеспечивать устойчивое положение построек.

Сила пучения производит воздействие на фундамент, а именно на основание снизу и на стенку сбоку. В итоге фундамент может вывернуться, перевернуться. В чем же суть заложения мелкозагубленного фундамента? Площадь стен уменьшается, благодаря чему сила пучения сбоку сводится к минимуму, а сила воздействия снизу уравновешивается массой дома. Траншея под такой фундамент не роется. Снимают верхний слой почвы с растительным покровом: толщиной примерно в двадцать сантиметров. Затем делается специальная подушка под фундамент из песка (крупного) и гравия толщиной в двадцать же сантиметров. После этого возводят фундамент.

Для чего необходим мелкозагубленный фундамент? В большинстве случаев – для строительства каркасных зданий и деревянных. Не желательно на таком фундаменте возводить каменные, кирпичные здания и сооружения из железобетона, поскольку на верхний слой грунта такие тяжелые здания ставить не рекомендуется. Ведь верхний слой грунта все равно не самое плотное основание: его несущая способность меньше, чем более глубокие слои грунта. Тяжелые здания можно строить только на глубоко загубленных фундаментах.

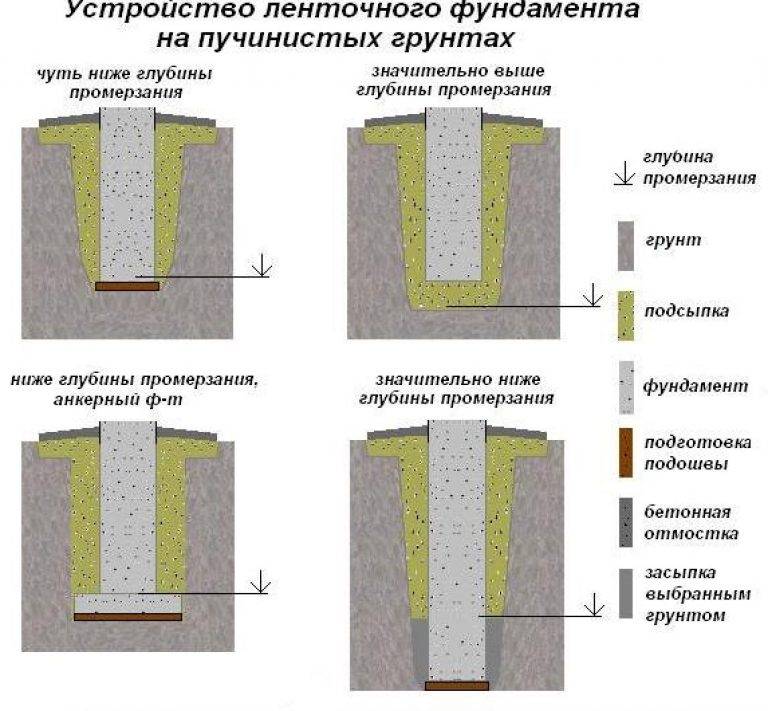

Мелкозагубленный фундамент может быть двух типов: ленточный и плитный. Если под фундаментом грунт движется, то дом будет опускаться и подниматься равномерно. Особенно этот процесс прост, если фундамент плитный.

Чтобы построить такой фундамент, можно и нужно использовать те же материалы, которые используются для возведения остальных типов фундамента, а именно кирпичи, монолитный железобетон, блоки из железобетона. Мелкозагубленный фундамент также обязательно армируют.

Как утеплить мелкозагубленный фундамент, находящийся на пучинистом грунте?

Чтобы давление от сил морозного пучения не вредило фундаменту, его нужно снизить. Для этого и фундамент (мелкозагубленный), и грунт по его периметру утепляют. Такой утепленный грунт будет промерзать, но на меньшую глубину, чем не утепленный. Также снизиться количество воды, которое находится в почве и которая замерзнет зимой. Грунт будет меньше расширяться и снизиться сила пучения.

Если по длине и ширине утеплитель больше, чем глубина промерзания грунта, то под утеплителем образуется так называемая область грунта непромерзающего, и в нем не будет сил пучения. Утеплитель укладывают на расстоянии метр-полтора вокруг фундамента: только так можно предотвратить возникновение сил пучения. Также и под домом: грунт будет промерзать меньше, особенно если его топят и постоянно эксплуатируют (живут круглый год).

Мелкозагубленный фундамент сооружают из бетона или кирпича, поэтому он довольно хорошо проводит тепло. Поэтому фундамент нуждается в утеплении, чтобы сразу под ним грунт не промерзал. На рисунке видно схему мелкозагубленного фундамента, который утеплен.

Фундамент на пучинистых грунтах: выбор основания для будущего дома и ошибки, которых можно избежать


Пучинистые грунты и особенности строительства

Почвенные массивы, которые расширяются под воздействием низких температур и оказывают разрушительное влияние на элементы строительной конструкции, относят к пучинистым грунтам. Процессам пучения подвергаются супеси, рыхлые глинистые и высокопористые почвы, которые способны удерживать влагу.

Прежде чем приступать к возведению фундамента, необходимо провести исследования верхних слоев поверхности. Согласно руководствам описания ГОСТ различают 5 типов почвы:

  • непучинистые – крупнообломочные почвы, галька, гравий, крупный и средней фракции песок, хорошо фильтрующие жидкости;
  • слабопучинистые грунты – возвышенные и холмистые места, которые хорошо увлажняются атмосферными осадками;
  • среднепучинистые – слабовсхолмленные места с затяжными склонами, где увлажнение происходит верховодкой и атмосферными осадками;
  • сильнопучинистые – заболоченные местности, в которых ситуацию усугубляется притоком грунтовых вод;
  • чрезмерно пучинистые – грунты текучей пластичности и консистенции, находящиеся в обводненном состоянии вследствии малой плотности сложения почвенных слоев.


В таблице привдены параметры степени пучения грунта, но в реальности, лучше вычисление этих паказателей доверить профессионалу Источник kamtehnopark. ru
В процессе определения мероприятий по предупреждению деформации производят рассчет соответствующего коэффициента.

Пучинистый грунт: что это такое

Пучение — процесс увеличения объемов грунта в процессе его промерзания. Такая особенность объясняется присутствием большого количества влаги. При замерзании жидкость кристаллизуется, что существенно отображается на объеме почвы.

В случае присутствия в грунте чрезмерного количества влаги — пучение неизбежно. К такой разновидности относятся грунты с преобладанием в их составе глинистых составляющих: суглинков, супесей и глин. Некоторые типы почв лишь слегка поддаются процессам пучения, а другие слишком заметно подвергаются этому воздействию.

Строители рекомендуют осуществлять заглубление фундамента в пучинистых грунтах, ниже уровня промерзания. Только в таком случае риск его разрушения в процессе эксплуатации постройки сводится к минимуму. Интенсивность и параметры глубины промерзания почвы определяются следующими параметрами в пределах каждого отдельного региона:

  • длительность холодов;
  • количество дней с минусовой температурой;
  • объем снега и толщина его покрова;
  • время выпадения твердых и жидких осадков относительно сезона; вид грунта, а также его состав;
  • показатели влажности;
  • растительность и экспозиция участка;
  • наличие грунтовых вод и их уровень;
  • рельеф территории.

Для самостоятельных подсчетов пучинистости земли стоит использовать формулу Е = (H-h)/h. Символ «h» — является высотой почвы до замерзания, а «Н» — высота грунтового массива после замерзания. По этой формуле можно вычислить внутренние изменения в объемах земли после ее замерзания. В случае превышения показателя в 0,01, почва относится к числу пучинистых. Другими словами: при промерзании почвы вглубь на 1 м, грунт вырастает на 1 см.

Меры против пучения

Для борьбы с силами пучения предполагается осуществление мероприятий такого характера:

  • полная замена пучинистого слоя на предполагаемом участке – трудоемкий процесс, требующий рытья котлованов значительных размеров, поиска и уплотнения привезенной почвы;
  • строительство фундамента ниже слоя промерзания с целью снятия нагрузки на цоколь;
  • утепление конструкции в области промерзания потребует прокладки утеплителя по всему периметру и на глубину возведения основы строения;
  • организация водоотвода осуществляются путем строительства дренажной системы с закладкой в траншею гравия, песка и перфорированной трубы, обработанной геотекстиолем.


Схема установки перфорированого канала для отводв грунтовых вод Источник el.decorexpro.com

Просадочные и пучинистые грунты

Объемные изменения в грунтах оснований во многих случаях отражаются отрицательно на состоянии возведенных на них сооружений, и задача специалиста геотехника— установить возможность развития таких явлений и определить меры борьбы с ними.

Объемные изменения могут возникнуть под действием многих причин, главнейшими из которых являются промерзание и высыхание.

Пучинистые грунты

Чем больше глинистых частиц в грунтах и в скальных породах основания, чем легче сооружение и менее глубоко заложен фундамент и чем больше глубина промерзания, тем больше опасностей для сооружения. Грубозернистые грунты мало изменяются в объеме при промерзании, так как в лед превращается только та вода, которая непосредственно содержится в порах грунта. Глинистые фракции в тонкозернистых грунтах обладают способностью постоянно абсорбировать воду из нижележащих слоев, которая, замерзая, образует тонкие прослойки льда, поэтому горная порода имеющая в составе глинистые грунты относится к пучинистым грунтам. Накопление частиц льда после длительного, периода промерзания приводит к морозному пучению грунта, достигающему иногда нескольких десятков сантиметров, что особенно вредно отражается на легких постройках или на недостаточно прочных частях сооружений, например на оконных парапетах подвальных этажей. Явления морозного пучения грунтов известны давно, и мероприятия по их предотвращению изложены в строительных нормах. Наиболее простым способом избежать последствия морозного пучения является увеличение глубины заложения фундаментов. Также, в современной геотехнической практике распространены методы утепления покровных слоев грунта за счет укладки теплоизоляционных гидрофобных плит по периметру здания или сооружения. Вид утеплителя, толщина и площадь покрытия обычно определяются расчетным методом на этапе проектирования.

Возможность объемных изменений в скальных породах часто остается без внимания. Например на складе для хранения семян Минсельхоза России в Краснодарском крае, построенного на песчанистых мергелях мелового возраста, фундаменты наружных кирпичных стен заложены на глубину от 0,8 до 1,2 м, а колонны заглублены на 1,8—2,0 м. После нескольких лет эксплуатации в здании появились трещины, поломались окна, что как оказалось, явилось следствием пучения скального основания стен, но не более глубоко посаженых колонн. Непосредственной причиной этих повреждений явились вертикальные деформации продольных жестких балок в сооружении, которые сначала были отнесены за счет осадки колонн. Однако при более детальном обследовании выяснилось, что в основании наружных стен между прослоями мергелей образовались включения льда.

Причинами повреждения некоторых зданий, являются также морозное пучение грунтов под полом неотапливаемых подвальных помещений и проникновение в них весенних талых вод из-за недостаточной гидроизоляции и покрытий полов от более тяжелых и глубже заложенных и вследствие этого менее выпучиваемых колонн.

Очень часто происходит морозное пучение глинистых грунтов в основании зданий холодильников, возникающее после нескольких лет их эксплуатации, несмотря на теплоизоляционные устройства. Грунты в периферийной части основания холодильника прогреваются потоком тепла, поступающего из окружающей среды, и не промерзают, а грунты в центральной части промерзают и пучатся на высоту десяти и более сантиметров, что ведет к серьезным повреждениям сооружения. Во избежание этого явления холодильники рекомендуется строить с подвальными помещениями или с искусственно подогреваемым покрытием в подошве.

Просадочные грунты

Высыхание, связанное с изменением объема грунта,—другая причина повреждений зданий. Довольно часто происходят разрушения зданий в результате естественных процессов высыхания и просадки меловых и третичных глин. В районах распространения лондонских глин это явление приняло такие размеры, что научно-исследовательскому строительному институту пришлось провести специальную разъяснительную компанию среди населения.

Повреждения возникают в стенах южной экспозиции, в основании наружной части которых влажность грунта уменьшается на несколько процентов по сравнению с основанием внутренней части. В результате происходит перекос фундамента здания, и в его стенах появляются вертикальные трещины или, если перекрытия конструктивно усилены, образуются косые трещины. Поэтому часто повреждаются углы сооружений.

Известно вредное влияние на сооружения корней деревьев корни которых распространяются широко вокруг фундаментов зданий и являются причиной понижения уровня подземных вод и снижения влажности глинистых грунтов, что приводит к просадке грунта. Особую осторожность необходимо проявлять при посадке тополей, так как они обладают развитой корневой системой, которая способна вытеснять грунты в основании фундаментов.

Дренирующий песчаный слой, подстилающий глинистый пласт, может привести к осушению последнего на всю его мощность. В этом случае в грунте появляются вертикальные трещины, распространяющиеся на мостовые, садовые ограждения и небольшие постройки. Смыканию во влажный период времени трещин, образовавшихся в стенах тех или иных сооружений, препятствуют попадающие в них обломки кирпича и цемента.

В районах распространения глинистых грунтов следует строить высокие, предпочтительно тяжелые здания. Поверхность грунта на участке застройки должна быть закрытой, свободной от рыхлых насыпей. Если этого нет, необходимо принять меры предосторожности. Влаголюбивые деревья, такие как тополь или ивы, должны рассаживаться далеко от стен сооружения (минимальное расстояние, согласно британским строительным нормам составляет 7,5 м). Вокруг здания вместо газона следует делать отмостку. В сухое время года ближайшие к зданию газоны должны поливаться, и воде, стекающей с крыш, надо давать возможность частично просачиваться в грунт. Европейские строительные нормы предусматривают заложение на глубину не менее 1,4 м, причем, если здание оборудовало котлом для отопления, глубина фундамента отсчитывается от пола подвального помещения.

На кирпичных заводах высыхание глинистого грунта вокруг обжиговых печей ведет к неравномерной просадке грунта и повреждению конструкций. Мерой предосторожности служит укладка под печи слоя гравия, насыщенного водой. Несомненный интерес представляет обратное явление — подъем поверхности грунта по окончании эксплуатации завода. Так, например, в Кемеровской области фундаментная железобетонная плита коксового завода, строящегося на территории старого завода, поднялась примерно на 12 см. Грунты в основании завода представлены неогеновыми глинами; несмотря на неравномерное поднятие грунта, железобетонная плита не испытала повреждения, но сооружения завода, как правило, очень чувствительны к неравномерным деформациям основания. Известен другой случай когда на Серовском металлургическом заводе пилоны литейного корпуса, дали осадку после 30 лет эксплуатации. Это обстоятельство отразилось на неравномерном вертикальном смещении подкрановых путей и было вызвано искусственным понижением (после реконструкции завода) первоначально высокого уровня грунтовых вод, за которым последовала потеря влажности глинистых грунтов вблизи печей.

Особый характер повреждений зданий может быть связан с увеличением объема некоторых горных пород.

Наша организация предлагает комплексный подход с целью разработки проектов оснований и фундаментов, в том числе с учетом факторов просадки и пучения грунтов.

ПРОЕКТИРОВАНИЕ ФУНДАМЕНТОВ

<ОСНОВАНИЯ ФУНДАМЕНТОВ

Более полную информацию по разработке проектов оснований и фундаментов, по выполнению расчетов вы можете получить позвонив нам по телефону +, или оставив заявку по форме или по электронной почте.

<�НАЗАД

Пучинистые грунты – выбор фундамента

Для возведения несущих конструкций любой постройки на подвижных грунтах могут рассматриваться следующие типы фундаментов:

  • Организация дорогостоящего плитного основания будет эффективно для кирпичных или тяжелых деревянных конструкций, занимающих значительные площади. Преимушественно бывает правильной квадратной или прямоугольной формы, но в случае необходимости проектируются и сложные фигуры периметра;


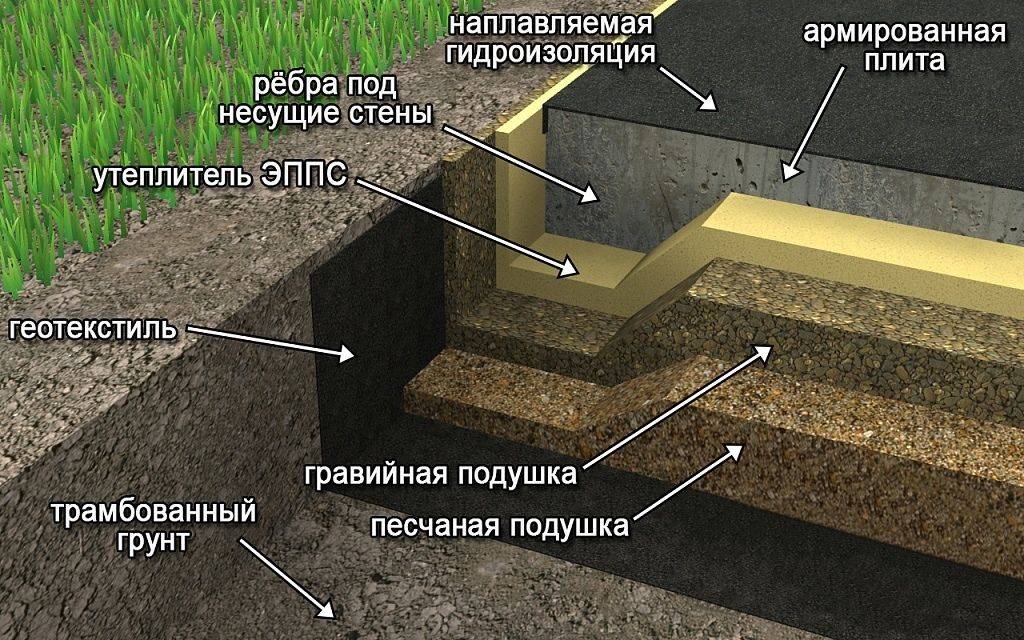

Универсальный плитный фундамент Источник keysdom.ru

  • Свайный – винтовой или железобетонный. Здесь тоже надо точно знать глубину промерзання грунта, чтобы завести сваи ниже этой отметки. Эффективен для возведения небольших зданий на заболоченных и водянистых участках. На поверхности свай сооружают специальный арматурный каркас, который заливается композитным строительным раствором чуть ниже уровня почвы.
  • Столбчатый. Используется только для легких и сверхлегких хозяйственныхз построек, имеет незначительную глубину заложения и в качестве основания для жилого дома не рассматривается.
  • Бетонный ленточный фундамент, заглубленный ниже уровня промерзання почвы.
  • Менее затратный и востребованный мелкозаглубленный или незаглубленный ленточный фундамент на пучинистых грунтах. Применять его надо очень обдуманно, предварительно рассчитав все загрузки, чтобы исключить воздействие сил пучения.


Ленточный фундамент наиболее привычный для многих вариант, который «приживается» на многих видах грунта Источник pinterest.com
Тип выбираемого цоколя будет зависеть от размеров и формы постройки, арсенала применяемого оборудования, а также материальных возможностей заказчика.

Современные технологии ТИСЕ предполагают применение опорно-столбчатых элементов, соединеных ростверком. Для организации такого строительства не задействуется спецтехника и электричество, есть возможность скрыть коммуникации и минимизировать уклон стройплощадки. Подобный прием актуален для каркасного, каменного или кирпичного строительства.

Противостоять промерзаниям могут и плитные железобетонные несущие конструкции, которые эффективны для обустройства невысокого цоколя и применимы в случае простой конструкции зданий.

Использование ленточного фундамента предполагает обустройство строительной армирующей ленты по периметру строения и в области возведения несущих стен. Такие разработки менее затратны, однако, превосходят по надежности вышеперечисленные варианты.

Смотрите также: Каталог компаний, что специализируются на ремонте и проектировании фундамента.

Мелкозаглубленный фундамент повышенной жесткости

Фундамент ленточный мелкозаглубленный для частного дома на сильно пучинистых грунтах. 1 — монолитный бетон; 3 — противопучинистая песчано- гравийная подушка; 4 — арматурный каркас; 7 — гидро- изоляция.

Более эффективным путем решения проблемы строительства малоэтажных зданий на пучинистых грунтах является применение мелкозаглубленных фундаментов, приспособленных к неравномерным деформациям основания.

По конструкции такие фундаменты могут быть:

  • Ленточными
  • В виде фундамента-плиты
  • А в некоторых случаях и столбчатыми с ростверком.

Основной принцип конструирования мелкозаглубленных фундаментов на пучинистых грунтах заключается в том, что, например, ленточные фундаменты всех стен частного дома объединяются в единую систему и образуют достаточно жесткую горизонтальную раму

, перераспределяющую неравномерные деформации основания.

Применение мелкозаглубленных фундаментов базируется на принципиально новом подходе к их проектированию, в основу которого заложен расчет оснований по деформациям пучения. При этом допускаются деформации фундамента, в том числе неравномерные

, однако они должны быть меньше предельных, которые зависят от конструктивных особенностей здания.

При расчете оснований по деформациям пучения учитываются пучинистые свойства грунта, передаваемое на него давление, а также жесткость фундамента и надфундаментных конструкций на изгиб.

Надфундаментные конструкции (стены, перекрытия) рассматриваются не только как источник нагрузок на фундаменты, но и как активный элемент, участвующий в совместной работе фундамента с основанием.

Использование и учёт в расчётах понятий жёсткость-гибкость силового каркаса дома позволяет значительно уменьшить глубину ленточного фундамента

для небольших зданий. Использование малозаглубленных ленточных фундаментов позволяет на 30-80% снизить затраты на возведение фундаментов.

Читайте: «Как сделать дешевый фундамент из малоформатных бетонных блоков своими руками»

Такие фундаменты требуют точного учета свойств грунта, предъявляют повышенные требования к прочности элементов здания, правильному выбору конструктивных решений и качеству строительных работ.

Имеются серьёзные теоретические обоснования и большая успешная практика строительства малоэтажных зданий из любых материалов на данных фундаментах. При этом, имеющийся некоторый негативный опыт использования мало заглубленных фундаментов, при экспертном изучении показывает, что основной причиной таких негативных ситуаций являются ошибки при проектировании и строительстве зданий.

Необходимым условием использования данного типа фундамента в конкретном случае является готовность и способность Заказчика провести качественные работы

по изысканиям, проектированию и строительству.

Применение таких фундаментов безусловно оправдано для деревянных (бревенчатых, брусовых) или каркасных

зданий, стены которых лучше переносят деформации.

Читайте: «Как сделать мелко заглубленный ленточный фундамент для частного загородного дома»

Виды, особенности и преимущества ленточных фундаментов

Ленточные фундаменты из бутобетона, бута, а реже и кирпичной кладки – довольно востребованная технология надежного строительства.

Незаглубленный ленточный фундамент применим для высоких нагрузок и тем более способен обеспечить устойчивость незначительных по размеру каркасных и деревянных.


Обязательным етапом работ для ленточного фундамента является опалубка Источник mastrerkon.ru

Однако такой фундамент на пучинистых грунтах с высоким уровнем грунтовых вод и чрезмерно вспучиваемыми почвами требует замены основания на сваи. А вот при воздействии неравномерных нагрузок лучше отдать предпочтение первому варианту.

Несложная технология возведения ленточных фундаментов и возможность применения на любых почвах существенно облегчает строительные работы. Не стоит беспокоиться также о привлечении специализированного оборудования и техники, что позволяет в кратчайшие сроки и с минимальными затратами справиться с поставленными задачами.

В таком случае возведение домов осуществляется на песчаную подушку с использованием следующих видов ленточного фундамента:

  • монолитного растверка, установленного непосредственно на поверхности грунта исключает воздейтсвие касательных сил, а вертикальное воздействие может быть снивелировано за счет армирования монолитным контуром;
  • сборно-монолитной модели серии 20/60, представляющей установку комплекса железобетонных блоков на армированую цельную основу;
  • монолитной основы серии 20/60 с армированием и обработкой композитной строительной смесью;
  • монолитно-усиленного цоколя, который характеризуется повышенной площадью опоры и позволяет создать надежное основание.


Часто используется комбинированный столбчато-ленточный фундамент Источник martand.ru
Расширяя ленту, используя утеплитель и водоотведение можно увеличить возможности перечисленных типов фундаментов.

Мелкозаглубленный ленточный цоколь потребует больше земляных работ, применения опалубки и значительных затрат времени на застываение. Но полученного в результате запаса прочности хватит на сотню лет. Такой вариант фундамента обладает премуществами:

  • надежен в эксплуатации;
  • подходит для любой конфигурации оснований;
  • не возникает сложностей с монтажом и возведением зданий;
  • отличается высоким сопротивлением к внешнему воздействию.

При глубоком промерзании грунтов для сооружения надежного фундамента потребуются дополнительные объемы строительных материалов. Однако, только так вы сможете справиться с неравномерной усадкой при строительстве малоэтажек, массивных зданий, подвальных помещений, обустройстве цокольных этажей, а также малоэтажного строительства.

Фундамент — плита, плитный фундамент

Стены дома опираются на плиту фундамента

Фундамент в виде монолитной железобетонной плиты под всей площадью дома

— еще один вариант мелко заглубленного фундамента.

Большая площадь опоры позволяет значительно уменьшить удельные нагрузки на грунт. Усиленное армирование и большой расход бетона делают плитный фундамент самым дорогим в частном домостроении.

Фундамент — плиту для частного дома, из-за его высокой стоимости, целесообразно применять при слабой несущей способности грунта на участке.

Плитный фундамент, так же, как другие типы фундаментов, для защиты от морозного пучения грунта может быть выполнен с устройством теплоизоляции или без неё.

Стены дома опираются на мелко заглубленный ленточный фундамент с монолитной плитой подвесного пола по грунту.

Следует различать

плитный фундамент и мелко заглубленный монолитный ленточный фундамент с подвесными полами по грунту.

В последнем случае заливают монолитный железобетонный ленточный фундамент и монолитную железобетонную плиту пола по грунту.

В этом варианте монолитная железобетонная плита пола не участвует в передаче нагрузки от веса здания на грунт

, а исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такую конструкцию часто называют «подвесной пол по грунту».

Ленточный фундамент с монолитной плитой подвесного пола часто ошибочно считают плитным фундаментом с ребрами жесткости

. Конструкции действительно похожи, но есть существенная разница в деталях — армировании, размерах.

Во всех случаях при устройстве фундаментов необходимо предусматривать водозащитные мероприятия, направленные на снижение деформаций пучения грунта — обеспечивающие уменьшение влажности грунта, понижение уровня подземных вод, отвод поверхностных вод от дома

посредством устройства вертикальной планировки,
дренажных сооружений,
водосборных канав, лотков, траншей и т.п.

Мало заглубленные фундаменты следует с осторожностью применять для домов на крутых склонах и откосах.

Для мало заглублённых фундаментов довольно велика опасность сдвига (соскальзывания) из-за практически полностью отсутствующего защемления в грунте.

Как видим, выбор принципиальной конструкции и расчет фундамента сложная и ответственная задача. Итоговые результаты прежде всего зависят от достоверной оценки грунтов в основании здания, которые без изысканий получить достаточно сложно. Цена ошибки может быть очень велика.Самостоятельный выбор фундамента можно рекомендовать для вспомогательных, хозяйственных построек и небольших садовых домиков.

Проектирование фундамента для строительства дома разумнее заказать специалистам.

Дополнительную информацию по устройству и применению малозаглубленных фундаментов можно получить из книги одного из авторов СНиПов В.С. Сажина «Не зарывайте фундаменты вглубь». Скачать книги в формате djvu 389 кбайт.

и
в формате PDF 4150 кбайт
(перейти по ссылке и выбрать в меню слева вверху «Файл» > «Загрузить»).

Выбери тип фундамента для своего дома —

Какой фундамент выбрали Вы? Голосуйте! Узнайте, что выбрали другие.

Смотреть!

— все опросы

Следующая статья:

Расчет нагрузки, площади подошвы и толщины песчаной подушки фундамента мелкого заложения

Предыдущая статья:

Морозное пучение грунта

Еще статьи на эту тему

  • Схемы отопления с твердотопливным котлом
  • Пленки и мембраны для гидро- пароизоляции и ветрозащиты дома
  • Утепление стен дома с наружной фасадной штукатуркой
  • Расчет теплоизоляции мелко заглубленного фундамента под дом
  • Как уменьшить большой расход газа котлом на отопление дома
  • Мембранный расширительный бак для отопления
  • Уроки майдана для России.
  • Выравнивание, облицовка стен сухой штукатуркой гипсокартоном

Устройство ленточного фундамента на пучинистых грунтах

Мелкозаглубленный ленточный фундамент на пучинистых грунтах требует организации специальной подушки из песка или гравия. Также необходимо предусмотреть гидроизоляцию. Для этого в бетонные составы добавляется гидрофобные примеси. В процессе обустройства таких основ выполняют защитные мероприятия по предотвращению воздействия холода:

  • для подушки толщиной до 0,5 м под цоколь засыпается непучинистый материал, а с целью исключения заиливания дополнительно укладывается слой геотекстиля;
  • на уровне подошвы основания производится устройство дренажа с закладыванием специальной трубы под уклоном;
  • гидроизоляция и утепление на вертикальных слоях фундамента осуществляется при помощи экструдированного пенополистирола, жидкого полиуретана и сооружения наружного слоя из пеноплекса;
  • следует позаботиться и о ливневой канализации, которая поможет нейтрализовать прохождение водных потоков вблизи несущих конструкций.


Ленточный фундамент с дренажной «подушкой» Источник homerenovates.com

Климатические условия.

Россия — страна огромная – и в ней масса регионов с различными климатическими условиями. Строение на мелкозаглубленном бетонно фундамента в Краснодарском крае будет вести себя несколько иначе, чем аналогичная конструкция в Алтайском крае. Связано это прежде всего с тем, что в этих регионах климатические условия по-разному влияют на почву.

Суровые сибирские зимы заставляют воду в грунте промерзать на большую глубину. Как известно при замерзании вода увеличивается в размерах и, соответственно вода в грунте при промерзании тоже будет расширяться.Вместе с микроскопическими каплями воды будет расширяться и весь объем почвы, что неизбежно приведет к «пучению» грунта. Разные виды грунтов имеют разные коэффициенты расширения вследствие разморозки.

Чтобы избежать влияния расширения грунта при температурных изменениях на фундамент его можно основательно заглубить в землю, ниже уровня промерзания почвы. Такой подход хорош для капитальных жилых зданий, так как ленточный бетонный фундамент глубокого залегания помимо придания сооружению устойчивости позволяет еще и создавать функциональные помещения в подвалах и цокольных уровнях вашей постройки, что значительно расширяет полезный объем дома.

Проектирование мелкозаглубленных фундаментов на пучинистых грунтах

Конструкция мелкозаглубленного фундамента.

Но такой глубокий фундамент влетит вам в изрядную копеечку. Поэтому для бытовых и хозяйственных постройках даже на пучинистых грунтах используют мелкозаглубленные ленточные фундаменты. Однако, при постройке на такого рода замораживаемых участках следует воспользоваться некоторыми строительными хитростями.

Подготовительные работы

Прежде чем приступать к работе, производится определение геометрических параметров и размеров постройки, а также подбор материалов. Количество бетона определяется из расчета его плотности и габаритов несущих конструкций.

Для фундаментов частных домов рекомендован бетон М200, в то время как для более тяжелых сооружений предпочтение отдают М250, а на чрезмерно пучинистых основания пригоден композитный материал М350.

В расчет включается длина конструкции по периметру и площадь ее внутренних перегородок. При этом глубина строительства фундамента определяются исходя из характеристик грунта, расходных материалов и этажности здания. Следует учесть, что расположение влаги должно быть ниже на 50 см от подошвы основания, иначе велика вероятность проявления деформаций.

По завершению проектировочных работ размеры с бумаги переносятся на местность, производится проверка правильности расстановки отметок. Обозначенный участок очищается от мусора и снимается верхний слой почвы.


Разметка будущего фундамента на участке Источник mybesedka.ru

Свайные и столбчатые заглубленные фундаменты

Фундаменты с заложением на глубину промерзания для частного дома могут быть рекомендованы

в свайном конструктивном исполнении или в виде столбчатых фундаментов — с ростверком, на который опираются стены. В качестве свай для малоэтажных домов чаще всего применяют буронабивные сваи или их разновидность — фундамент ТИСЭ, а также винтовые сваи.

Такие фундаменты имеют, по сравнению с ленточными, меньшую площадь боковой поверхности и расход материалов. Но и опорная поверхность подошвы таких фундаментов также невелика, что ограничивает их применение сравнительно легкими зданиями на прочных грунтах

.

Конструкция свайных фундаментов предполагает устройство дома с холодным цоколем — пространством между землей и нижним этажом. Пол первого этажа приходится делать по цокольному перекрытию. Устройство жесткого перекрытия над цоколем, вместо полов по грунту, удорожает строительство

.

Железобетонный ростверк на сваях сложнее и дороже, чем мелко заглубленный ленточный фундамент.

Кроме того, устройство мощного монолитного железобетонного ростверка делает свайные фундаменты сложнее в устройстве и дороже, чем мелко заглубленные ленточные фундаменты.

Взгляните на фото фундамента с ростверком. Ведь это тот же мелко заглубленный фундамент с торчащими снизу ногами свай, и зачем то приподнятый над грунтом.

Чаще всего выбор такого фундамента ничем не обоснован,

кроме страхов «экономных» застройщиков, не пользующихся услугами профессиональных проектировщиков, и пропаганды производителей буров ТИСЭ и их последователей на форумах и соседних участках.

Свайные фундаменты в частном домостроении выгодно применять только для тех конструкций,

где не требуется устройство дорогого ростверка (например, для деревянных или каркасных зданий с холодным цоколем), или при наличии особо сложных грунтовых условий.

Работы по укладке

Незаглубленный и мелкозаглубленный фундамент на пучинистом грунте должен быть возведен в соответствии с такими требованиями:

  • копка траншей производится с учетом ширины основания, опалубки, утеплителя, гидроизоляции и декора;
  • поверхность подушки выстилается гидрозащитным барьером, а боковые поверхности несущих конструкций обрабатывают гидроизолирующим материалом – пленкой или толью;
  • утрамбка материала подушки осуществляется при помощи смачивания слоев материала водой насыпают песчаную подушку толщиной 20-30 см;
  • установка опалубки осуществляется из доступных подручных материалов – фанеры, обрезной доски, элементы которой нужно скрепить между собой;
  • стальной армирующий пояс укрепляется вдоль и поперек основания путем связывания специальной проволокой;
  • заливка пояса бетонным уплотнителем производится за один прием с высоты не более 0,5 м;
  • возможна закладка второго слоя армирующего пояса.


Примерно такой «пирог» должен получиться в результате после заливки мелкозаглубленного фундамента Источник stroy-dom-pravilno.ru

Усадки построек на подвижных почвах.

Возведение сооружений на пучинистых типах почвы грозит возможными усадками, а также деформационными процессами, направленных против фундамента. К числу часто встречающихся относятся следующие:

  1. Прогибы и выгибы вследствие неравномерной усадки. В данном случае выгибы значительно опаснее, поскольку могут отразиться на состоянии кровли.
  2. Сдвиги. Устройство фундамента на пучинистых грунтах может грозить сдвигами, вызванными подъёмом одной стороны постройки и подъёмом другой.
  3. Перекосы – образуются из-за неравномерной усадки в некоторых местах под сооружением.

Многие задаются вопросами о том, почему имеют место подобные неравномерные усадки. Обуславливается это явление тем, что в результате промерзания грунта замерзает и влага, которая в ней содержится. А это, в свою очередь, приводит к увеличению её объёма. В результате почва вспучивается. Далее могут подниматься целые пласты грунта, что приводит к деформации и разрушению постройки.

Эти процессы негативно влияют на возведённое здание только в том случае, если оно было построено без учёта особенностей грунта. Поэтому следует выполнять устройство мелкозаглубленных фундаментов. Как мы уже указывали в статье, кроме ленточного основания мелкого заглубления использоваться могут также свайные и столбовые фундаменты. Главное строго соблюдать технологию, и разрушительные процессы не коснутся вашей постройки.

Рекомендация: Хорошая общая статья.Раскрывает основные моменты мелкозаглубленного фундамента на пучинистом грунте. Прежде, чем с головой окунаться в строительство своего фундамента, и не потерять свои деньги вам все равно понадобится более подробно изучить и понять эту тему.

Область применения ленточных фундаментов

Самый простой способ борьбы с пучинистыми почвами – обустройство свайного фундамента ниже отметки промерзания. В случае невозможности осуществления подобного строительства альтернативное решение – мелкозаглубленные фундаменты, которые потребуют значительно меньшие объемы строительных смесей, количества арматуры и трудовых затрат.

Эффективно использование технологии мелкого заглубления при расположении грунтовых вод на глубине более 1,5 м. Ленточные конструкции на крутых склонах, где должно быть учтено боковое давление, позволяют компенсировать неравномерное воздействие движения почв в продольном и поперечном сечении.

Фундамент на пучинистых грунтах подходит для сооружения каркасных и брусовых построек, использования пенобетонных и газобетонных материалов. При необходимости сооружения неглубокого заложения или строительстве мощных конструкций на слабых грунтах ленточных фундамент в приоритете. Такие методы строительства применимы для глинистых и супесчаных грунтов, рыхлых горных пород, а также водонасыщенных поверхностных слоев.


Ленточное основание дома с кирпичным цоколем Источник domastroim. ru

Возведение основания на склонных к пучению грунтах


Глубокое обустройство фундамента будет максимально уместным на пучинистых грунтах. Для возведения основания постройки пригодятся инструменты и материалы:

  • цемент;
  • песок;
  • вода;
  • гравий;
  • щебень;
  • арматура;
  • бетон и бетономешалка;
  • лопата.

Боковые стены конструкции будут под надежной защитой от пучения в грунте. Для укладки днища на большую глубину, потребуется много стройматериала, поэтому будут существенные затраты.

Приходилось ли вам ранее строить дома на пучинистых грунтах?

Да

Нет

Рекомендации

Чтобы возвести крепкий и надежный фундамент обратите внимание на такие нюнасы:

  • из-за высокой подвижности грунтов рекомендуется использовать монолитные фундаменты вместо сборных конструкций;
  • работы по возведению несущих конструкций проводятся в летний период времени до наступления холодов, в случае остановки строительства объект нуждается в консервации;
  • сварка частей арматурного каркаса не рекомендуется, поскольку после нагревания металл становится более хрупким и на нем могут появиться трещины;
  • для массивных зданий рекомендуется увеличить несущую способность основания, отдав предпочтение плите мелкого углубления;
  • в случае применения незаглубенного ленточного фундамента необходимо сооружать несущие конструкции наподобие рамы, что позволит равномерно распределить сезонные нагрузки;
  • для придания дополнительной жесткости конструкции ленточный фундамент можно комбинировать с буронабивными сваями;
  • для утепления и гидроизоляции не рекомендовано использование дешевого пенопласта, имеющего гораздо меньший ресурс работоспособности;
  • для утепления необходим выбор плотного пенопласта специальной марки ПСБ, предназначенной конкретно для утепления;
  • гидроизоляция рубероидом производится путем его приклеивания внахлест на горячую мастику и дополнительного промазывания шовных соединений.

Настоящие схемы подготовлены на основании:

  • СП 101.13330.2012 «Подпорные стены…»;
  • «Руководства по проектированию оснований и фундаментов на пучинистых грунтах» (НИИОСП ИМ. Н. М. ГЕРСЕВАНОВА), — М.: Стройиздат, 1979», в частности в развитие п.4.16.«в» и 4.16.«е»-4.16.«з»;
  • СП 116.13330.2012 «Инженерная защита территорий, зданий и сооружений от опасных геологических процессов», в частности: п.12.3.4 «снижение усилий, выпирающих фундамент», «приспособление фундаментов и надземной части сооружения к неравномерным деформациям пучения»; п.12.3.5 «устраивать у железобетонных фундаментов наклонные боковые грани, обеспечивающие увеличение сопротивления фундамента действию касательных сил пучения», «уменьшить шероховатость боковой поверхности фундаментов»; п.12.3.6 «замену пучинистых грунтов и устройство под зданием (сооружением) сплошных подсыпок из непучинистых грунтов (крупный песок, гравий, щебень)»;

которые наиболее полно и эффективно устраняют негативное влияние пучения грунтов на конструкции путём его отсечения и исключения.

Схемы целесообразно использовать для защиты, теплоизоляции и гидроизоляции стен и фундаментов зданий и сооружений в резко континентальном холодном климате, на участках с грунтами, имеющими повышенную, неравномерную или недостаточно изученную пучинистость, в том числе проявляющейся неустраняемым образованием трещины в стыке отмостки со стеной, несмотря на применение теплоизоляции отмостки на аналогичных по условиям объектах. Подошва фундамента и водоотсечной стенки должна быть ниже уровня сезонного промерзания грунта на объекте.

Схема защиты, гидроизоляции и теплоизоляции стены и фундаментов с бетонной отмосткой на пучинистых грунтах

Расход материалов
Материал Расход
Дегидрол люкс марки 10-2 4 л на 1 м3 бетона
Дегидрол люкс марки 5 1,7 кг/дм3 или 1,53 кг на 1 п.м. штрабы сечением 30х30 мм, или 2,72 кг на 1 п.м. штрабы сечением 40х40 мм
Дегидрол люкс марки 3 1,2 кг/м2

Примечание:

  • в грунтах с высокой агрессивностью среды, например, из-за наличия солончаков или заболоченной местности, а также при необходимости транспортировки бетонной смеси непосредственно с гидроизоляционной добавкой вместо Дегидрола люкс марки 10-2 использовать Бетоноправ люкс мраки 2 с такой же дозировкой;
  • геотекстиль по стыку габионов с грунтом предотвращает смешивание камней в габионах с грунтом и одновременно обеспечивает сушку примыкающего пучинистого грунта путем отвода из него воды;
  • материал сетки и камней габионов должен быть инертен к среде объекта;
  • для заполнения габионов рекомендуется использовать камни: из горных пород с минимальной теплопроводностью; разных фракций;
  • после укладки каждого слоя габионов рекомендуется их просыпка крупным песком для заполнения оставшихся между камнями полостей;
  • допускается габионы верхнего недекоративного слоя (под уровнем грунта) наполнять высокопрочным керамзитом или иным прочным теплоизолирующим материалом;
  • система дренажа от стен здания обязательна, проектируется индивидуально согласно особенностям объекта.
Типовая технология защиты, гидроизоляции и теплоизоляции стен и фундаментов с бетонной отмосткой на пучинистых грунтах

Общие мероприятия:

  1. Кромки котлована должны выступать не менее чем на половину проектной ширины отмоски.
  2. Возвести фундамент (и стену в заглубленной части здания или сооружения) из упрочнённого гидротехнического бетона с ускоренным вызреванием, получаемого с помощью добавки Дегидрол люкс марки 10-2 (расход 4 л/м3).
  3. Рабочие швы и стык с основной стеной здания загидроизолировать Дегидролом люкс марки 5 (расход 1,7 кг/дм3 или 1,53 кг на 1 п.м. штрабы сечением 30х30 мм).
  4. Нанести или наклеить на стену слой теплоизоляции требуемой толщины.
  5. При необходимости зафиксировать теплоизоляционный слой на анкера. При этом на участках ниже отметки 0,4 м на уровнем грунта следует бурить скважины диаметром 18-24 мм и гидроизолировать стык анкера с бетоном Дегидролом люкс марки 5 (расход 1,7 кг/дм3 или около 0,025 кг на 1 анкер диаметром 6 мм для скважины диаметром 24 мм и глубиной 30 мм).

Возведение водоотсечной защитной стенки:

  1. Установить стеклопластиковые анкера для фиксации арматурной сетки водоотсечной и защитной бетонной стенки. Диаметр анкера устанавливается в проекте, ориентировочно 10 мм. При этом на участках ниже отметки 0,4 м над уровнем грунта следует бурить скважины диаметром на 15-40 мм больше диаметра анкера и фиксировать анкер с одновременной гидроизоляцией стыка Дегидролом люкс марки 5 (расход 1,7 кг/дм3 или 0,2 кг на 1 анкер диаметром 10 мм для скважины диаметром 50 мм и глубиной 60 мм или 0,06 кг на 1 анкер диаметром 10 мм для скважины диаметром 30 мм и глубиной 50 мм). При установке стеклопластиковых анкеров в виде выпусков арматуры из стенки или фундамента здания следует закрепить их на арматурной сетке, а за 3-36 часов перед бетонированием очистить и загрунтовать на участках будущего контакта с бетоном стены или фундамента Дегидролом люкс марки 5 с расходом 2 кг/м2 или 0,01 кг на обработку 1 анкера диаметром 10 мм с длиной обработки 100 мм.
  2. Все ввода в бетон линий инженерных коммуникаций, включая дренаж, гидроизолировать Дегидролом согласно технологии гидроизоляции вводов инженерных коммуникаций.
  3. Технологические выемки в теплоизоляционном слое, образовавшиеся при установке анкеров, замонолитить теплоизоляционным материалом, например, пенного типа.
  4. Загрунтовать Дегидролом люкс марки 5 поверхность теплоизоляционного слоя, которая впоследствии будет непосредственно примыкать к заливаемой водоотсечной и защитной бетонной стенке. Глубина стенки устанавливается в проекте (как правило, не менее 1 м ниже уровня грунта), высота стенки над уровнем грунта, в основном, 0,4 м. Расход Дегидрола люкс марки 5 на грунтовочный слой 1 кг/м2.
  5. Закрепить на установленные ранее стеклопластиковые анкера арматурную сетку для бетонирования водоотсечной и защитной стенки. Толщина водоотсечной и защитной стенки не менее 100 мм.
  6. Установить опалубку для бетонирования водоотсечной и защитной стенки. Минимальная толщина стенки 100 мм.
  7. Увлажнить арматурную сетку и грунтовочный слой Дегидрола люкс марки 5.
  8. Выполнить бетонирование водоотсечной и защитной стенки из упрочнённого гидротехнического бетона с ускоренным вызреванием, получаемого с помощью добавки Дегидрол люкс марки 10-2 (расход 4 л/м3). Толщина стенки не менее 100 мм, высота не менее 0,4 м над уровнем примыкающего грунта, глубина согласно проекту, как правило, не менее 1 м.
  9. Верхнюю комку водоотсечной и защитной стенки выполнить с уклоном от стены здания.
  10. После бетонирования открытые участки бетона укрыть от пересыхания и оставить для набора прочности не менее 20 МПа (как правило, 1 сутки для температуры 20°С).
  11. Через 1-3 суток для температуры 20°С демонтировать опалубку.
  12. Затем обработать все доступные участки водоотсечной стенки Дегидролом люкс марки 3. Расход 1,2 кг/м2.

Устройство противопучинистого слоя и возведение отмостки:

  1. Установить в водоотсечной стенке анкера для фиксации арматурной сетки отмостки. При этом следует бурить скважины диаметром 18-24 мм и гидроизолировать стык анкера с бетоном Дегидролом люкс марки 5 (расход 1,7 кг/дм3 или около 0,025 кг на 1 анкер диаметром 6 мм для скважины диаметром 24 мм и глубиной 30 мм).
  2. Если ранее не было выполнено, то сформировать траншею между пучинистым грунтом и водоотсечной и защитной стенкой. Глубина траншеи устанавливается согласно проекту, как правило, не менее 1 м. Ширина траншеи должна быть не меньше чем полуторная ширина отмостки.
  3. Дно траншеи выровнять и уплотнить трамбовками.
  4. Сформировать на дне траншеи слой (подготовку) крупного песка, выровнять и уплотнить трамбовками.
  5. Выполнить разметку, подготовить в песке выемки и смонтировать систему дренажа.
  6. Засыпать систему дренажа в слое (подготовке) крупного песка. Поверхность песочной подготовки выровнять уплотнить.
  7. Допускается вместо крупного песка использовать для устройства подготовки щебень. В этом случае монтаж дренажной системы и укладку щебня следует совместить.
  8. Уложить на подготовку слой геотекстиля из прочного на разрыв и стойкого в условиях объекта материала.
  9. Послойно установить и зафиксировать габионы, заполнить их камнями и уплотнить. Следует использовать матрацно-тюфячные и коробчатые габионы с диафрагмами минимальными размерами ячейки, из сетки, стойкой в грунте объекта, например, согласно ГОСТ Р 52132-2003.
  10. После укладки, фиксации и уплотнения верхнего слоя габионов с камнями, уложить на габионы и закрепить слой геотекстиля из износостойкого, стойкого к разрыву, морозостойкого материала.
  11. Над верхним слоем габионов на поверхности геотекстиля сформировать слой (подготовку) крупного песка, выровнять и уплотнить.
  12. Установить плёнку на песочную подготовку для последующего бетонирования отмостки.
  13. Загрунтовать Дегидролом люкс марки 5 поверхность водоотсечной и защитной стенки, которая впоследствии будет непосредственно примыкать к заливаемой бетонной отмостке. Расход Дегидрола люкс марки 5 на грунтовочный слой 1 кг/м2.
  14. Закрепить на установленные ранее анкера арматурную сетку для бетонирования отмостки.
  15. Установить опалубку для бетонирования отмостки. Дополнительно поперек отмостки (ориентировочно через каждые 2 м) установить разделительные профили. Не рекомендуется с этой целью использовать деревянные доски и иные недолговечные материалы, рекомендуется применять уплотнительные профили для рабочих швов из полимерных материалов.
  16. Увлажнить арматурную сетку и грунтовочный слой Дегидрола люкс марки 5.
  17. Выполнить бетонирование отмостки из упрочнённого гидротехнического бетона с ускоренным вызреванием, получаемого с помощью добавки Дегидрол люкс марки 10-2 (расход 4 л/м3).
  18. Верхнюю комку отмостки выполнить с уклоном от стены здания.
  19. После бетонирования открытые участки бетона укрыть от пересыхания.
  20. Через 1-3 суток для температуры 20°С снять укрывной материал и демонтировать опалубку.
  21. Раскрыть стык отмостки с водоотсечной стенкой в виде штрабы сечением 20х20 мм (или 30х30 мм) и герметично заполнить подготовленную штрабу Дегидролом люкс марки 5. Расход 1,7 кг/дм3 или 1,53 кг на 1 п.м. штрабы сечением 30х30 мм.
  22. Затем обработать все доступные участки бетонной отмостки Дегидролом люкс марки 3. Расход 1,2 кг/м2.
Схема защиты, гидроизоляции и теплоизоляции стен и фундаментов с отмосткой из декоративного камня на пучинистых грунтах

Эксплуатируемая отмостка из декоративного камня:

Эксплуатируемая отмостка из декоративного камня при невозможности эффективного отвода воды из примыкающего грунта:

Неэксплуатируемая отмостка из декоративного камня:

Расход материалов
Материал Расход
Дегидрол люкс марки 10-2 4 л на 1 м3 бетона
Дегидрол люкс марки 5 1,7 кг/дм3 или 1,53 кг на 1 п.м. штрабы сечением 30х30 мм, или 2,72 кг на 1 п.м. штрабы сечением 40х40 мм
Дегидрол люкс марки 3 1,2 кг/м2

Примечание:

  • в грунтах с высокой агрессивностью среды, например, из-за наличия солончаков или заболоченной местности, а также при необходимости транспортировки бетонной смеси непосредственно с гидроизоляционной добавкой вместо Дегидрола люкс марки 10-2 использовать Бетоноправ люкс мраки 2 с такой же дозировкой;
  • геотекстиль по стыку габионов с грунтом предотвращает смешивание камней в габионах с грунтом и одновременно обеспечивает сушку примыкающего пучинистого грунта путем отвода из него воды;
  • материал сетки и камней габионов должен быть инертен к среде объекта;
  • для заполнения габионов рекомендуется использовать камни: из горных пород с минимальной теплопроводностью; разных фракций;
  • после укладки каждого слоя габионов рекомендуется их просыпка крупным песком для заполнения оставшихся между камнями полостей;
  • допускается габионы верхнего недекоративного слоя (под уровнем грунта) наполнять высокопрочным керамзитом или иным прочным теплоизолирующим материалом;
  • система дренажа от стен здания обязательна, проектируется индивидуально согласно особенностям объекта.
Типовая технология защиты, гидроизоляции и теплоизоляции стен и фундаментов с отмосткой из декоративного камня на пучинистых грунтах

Общие мероприятия:

  1. Кромки котлована должны выступать не менее чем на половину проектной ширины отмоски.
  2. Возвести фундамент (и стену в заглубленной части здания или сооружения) из упрочнённого гидротехнического бетона с ускоренным вызреванием, получаемого с помощью добавки Дегидрол люкс марки 10-2 (расход 4 л/м3).
  3. Рабочие швы и стык с основной стеной здания загидроизолировать Дегидролом люкс марки 5 (расход 1,7 кг/дм3 или 1,53 кг на 1 п.м. штрабы сечением 30х30 мм).
  4. Нанести или наклеить на стену слой теплоизоляции требуемой толщины.
  5. При необходимости зафиксировать теплоизоляционный слой на анкера. При этом на участках ниже отметки 0,4 м на уровнем грунта следует бурить скважины диаметром 18-24 мм и гидроизолировать стык анкера с бетоном Дегидролом люкс марки 5 (расход 1,7 кг/дм3 или около 0,025 кг на 1 анкер диаметром 6 мм для скважины диаметром 24 мм и глубиной 30 мм).

Возведение водоотсечной защитной стенки:

  1. Установить стеклопластиковые анкера для фиксации арматурной сетки водоотсечной и защитной бетонной стенки. Диаметр анкера устанавливается в проекте, ориентировочно 10 мм. При этом на участках ниже отметки 0,4 м над уровнем грунта следует бурить скважины диаметром на 15-40 мм больше диаметра анкера и фиксировать анкер с одновременной гидроизоляцией стыка Дегидролом люкс марки 5 (расход 1,7 кг/дм3 или 0,2 кг на 1 анкер диаметром 10 мм для скважины диаметром 50 мм и глубиной 60 мм или 0,06 кг на 1 анкер диаметром 10 мм для скважины диаметром 30 мм и глубиной 50 мм). При установке стеклопластиковых анкеров в виде выпусков арматуры из стенки или фундамента здания следует закрепить их на арматурной сетке, а за 3-36 часов перед бетонированием очистить и загрунтовать на участках будущего контакта с бетоном стены или фундамента Дегидролом люкс марки 5 с расходом 2 кг/м2 или 0,01 кг на обработку 1 анкера диаметром 10 мм с длиной обработки 100 мм.
  2. Все ввода в бетон линий инженерных коммуникаций, включая дренаж, гидроизолировать Дегидролом согласно технологии гидроизоляции вводов инженерных коммуникаций.
  3. Технологические выемки в теплоизоляционном слое, образовавшиеся при установке анкеров, замонолитить теплоизоляционным материалом, например, пенного типа.
  4. Загрунтовать Дегидролом люкс марки 5 поверхность теплоизоляционного слоя, которая впоследствии будет непосредственно примыкать к заливаемой водоотсечной и защитной бетонной стенке. Глубина стенки устанавливается в проекте (как правило, не менее 1 м ниже уровня грунта), высота стенки над уровнем грунта, в основном, 0,4 м. Расход Дегидрола люкс марки 5 на грунтовочный слой 1 кг/м2.
  5. Закрепить на установленные ранее стеклопластиковые анкера арматурную сетку для бетонирования водоотсечной и защитной стенки. Толщина водоотсечной и защитной стенки не менее 100 мм.
  6. Установить опалубку для бетонирования водоотсечной и защитной стенки. Минимальная толщина стенки 100 мм.
  7. Увлажнить арматурную сетку и грунтовочный слой Дегидрола люкс марки 5.
  8. Выполнить бетонирование водоотсечной и защитной стенки из упрочнённого гидротехнического бетона с ускоренным вызреванием, получаемого с помощью добавки Дегидрол люкс марки 10-2 (расход 4 л/м3). Толщина стенки не менее 100 мм, высота не менее 0,4 м над уровнем примыкающего грунта, глубина согласно проекту, как правило, не менее 1 м.
  9. Верхнюю комку водоотсечной и защитной стенки выполнить с уклоном от стены здания.
  10. После бетонирования открытые участки бетона укрыть от пересыхания и оставить для набора прочности не менее 20 МПа (как правило, 1 сутки для температуры 20°С).
  11. Через 1-3 суток для температуры 20°С демонтировать опалубку.
  12. Затем обработать все доступные участки водоотсечной стенки Дегидролом люкс марки 3. Расход 1,2 кг/м2.

Устройство противопучинистого слоя и возведение отмостки из декоративного камня:

  1. Если ранее не было выполнено, то сформировать траншею между пучинистым грунтом и водоотсечной и защитной стенкой. Глубина траншеи устанавливается согласно проекту, как правило, не менее 1 м. Ширина траншеи должна быть не меньше чем полуторная ширина отмостки.
  2. Дно траншеи выровнять и уплотнить трамбовками.
  3. Сформировать на дне траншеи слой (подготовку) крупного песка, выровнять и уплотнить трамбовками.
  4. Выполнить разметку, подготовить в песке выемки и смонтировать систему дренажа.
  5. Засыпать систему дренажа в слое (подготовке) крупного песка. Поверхность песочной подготовки выровнять уплотнить.
  6. Допускается вместо крупного песка использовать для устройства подготовки щебень. В этом случае монтаж дренажной системы и укладку щебня следует совместить.
  7. Уложить на подготовку слой геотекстиля из прочного на разрыв и стойкого в условиях объекта материала.
  8. Послойно установить и зафиксировать габионы, заполнить их камнями и уплотнить. Следует использовать матрацно-тюфячные и коробчатые габионы с диафрагмами минимальными размерами ячейки, из сетки, стойкой в грунте объекта, например, согласно ГОСТ Р 52132-2003.
  9. В габионы, находящиеся выше уровня грунта, рекомендуется поместить декоративный камень, например, белый мрамор или красный гранит.
  10. Если полученную каменную отмостку предполагается использовать для хождения, то как верхний следует использовать габион матрацно-тюфячного типа без крышки либо лоток из ячеистого материала, с размером ячейки, например, 3-5 мм. Для заполнения такого габиона (лотка) следует использовать гальку окатанный декоративный камень.
  11. После укладки, фиксации и уплотнения верхнего слоя габионов с камнями, уложить со стороны грунта на габионы и закрепить слой геотекстиля из износостойкого, стойкого к разрыву, морозостойкого материала.
  12. Если на объекте невозможно организовать эффективный отвод воды из примыкающего грунта, то:
  13. перед устройством песчаной подготовки на дно траншеи следует герметично уложить геомембрану, обеспечив герметичность ее примыкания к водоотсечной стене, например, приклеиванием;
  14. после укладки геотекстиля сверху на него герметично уложить слой геомембраны, которую герметично состыковать со слоем геомембраны под песчаной подготвкой, а также с водоотсечной стеной над габионами, например, приклеиванием;
  15. как верхний использовать водонепроницаемый лоток из ячеистого материала под закладку декоративного камня, который оборудовать линией дренажа.
Схема защиты, гидроизоляции и теплоизоляции стен и фундаментов без возведения отмостки на пучинистых грунтах

Настоящая схема используется на участках:

  • с высокой и крайне высокой пучинистостью грунта;
  • с неоднородной и существенно отличающейся в пределах участка пучинистостью грунта;
  • с отсутствующими или недостоверными сведения о величинах пучинистости грунта;
  • со стесненными условиями, не позволяющими установить эффективные противопучинистые инженерные сооружения;
  • с ограниченными или отсутствующими возможностями по организации эффективного дренажа воды от стен здания;
  • с оползневыми грунтами с нагорной стороны зданий и сооружений;
  • в иных случаях при опасности напряжения и «наползания» грунта на фундаменты и стены с теплоизоляцией.

В зависимости от условий на объекте возможны модификации схемы, например, установкой контрфорсов с креплением к водоотсечной и защитной стенке.

Расход материалов
Материал Расход
Дегидрол люкс марки 10-2 4 л на 1 м3 бетона
Дегидрол люкс марки 5 1,7 кг/дм3 или 1,53 кг на 1 п. м. штрабы сечением 30х30 мм, или 2,72 кг на 1 п.м. штрабы сечением 40х40 мм
Дегидрол люкс марки 3 1,2 кг/м2

Примечание:

  • в грунтах с высокой агрессивностью среды, например, из-за наличия солончаков или заболоченной местности, а также при необходимости транспортировки бетонной смеси непосредственно с гидроизоляционной добавкой вместо Дегидрола люкс марки 10-2 использовать Бетоноправ люкс мраки 2 с такой же дозировкой.
  • система дренажа от стен здания обязательна, проектируется индивидуально согласно особенностям объекта;
  • здесь высокопрочная глянцевая поверхность, получаемая после нанесения Дегидрола люкс марки 3, также служит для уменьшения значений касательных сил морозного пучения.
Типовая технология защиты, гидроизоляции и теплоизоляции стен и фундаментов без возведения отмостки на пучинистых грунтах

Общие мероприятия:

  1. Кромки котлована должны выступать не менее чем на половину проектной ширины отмоски.
  2. Возвести фундамент (и стену в заглубленной части здания или сооружения) из упрочнённого гидротехнического бетона с ускоренным вызреванием, получаемого с помощью добавки Дегидрол люкс марки 10-2 (расход 4 л/м3).
  3. Рабочие швы и стык с основной стеной здания загидроизолировать Дегидролом люкс марки 5 (расход 1,7 кг/дм3 или 1,53 кг на 1 п.м. штрабы сечением 30х30 мм).
  4. Нанести или наклеить на стену слой теплоизоляции требуемой толщины.
  5. При необходимости зафиксировать теплоизоляционный слой на анкера. При этом на участках ниже отметки 0,4 м на уровнем грунта следует бурить скважины диаметром 18-24 мм и гидроизолировать стык анкера с бетоном Дегидролом люкс марки 5 (расход 1,7 кг/дм3 или около 0,025 кг на 1 анкер диаметром 6 мм для скважины диаметром 24 мм и глубиной 30 мм).

Возведение водоотсечной защитной стенки:

  1. Установить стеклопластиковые анкера для фиксации арматурной сетки водоотсечной и защитной бетонной стенки. Диаметр анкера устанавливается в проекте, ориентировочно 10 мм. При этом на участках ниже отметки 0,4 м над уровнем грунта следует бурить скважины диаметром на 15-40 мм больше диаметра анкера и фиксировать анкер с одновременной гидроизоляцией стыка Дегидролом люкс марки 5 (расход 1,7 кг/дм3 или 0,2 кг на 1 анкер диаметром 10 мм для скважины диаметром 50 мм и глубиной 60 мм или 0,06 кг на 1 анкер диаметром 10 мм для скважины диаметром 30 мм и глубиной 50 мм). При установке стеклопластиковых анкеров в виде выпусков арматуры из стенки или фундамента здания следует закрепить их на арматурной сетке, а за 3-36 часов перед бетонированием очистить и загрунтовать на участках будущего контакта с бетоном стены или фундамента Дегидролом люкс марки 5 с расходом 2 кг/м2 или 0,01 кг на обработку 1 анкера диаметром 10 мм с длиной обработки 100 мм.
  2. Все ввода в бетон линий инженерных коммуникаций, включая дренаж, гидроизолировать Дегидролом согласно технологии гидроизоляции вводов инженерных коммуникаций.
  3. Технологические выемки в теплоизоляционном слое, образовавшиеся при установке анкеров, замонолитить теплоизоляционным материалом, например, пенного типа.
  4. Загрунтовать Дегидролом люкс марки 5 поверхность теплоизоляционного слоя, которая впоследствии будет непосредственно примыкать к заливаемой водоотсечной и защитной бетонной стенке. Глубина стенки устанавливается в проекте (как правило, не менее 1 м ниже уровня грунта), высота стенки над уровнем грунта, в основном, 0,4 м. Расход Дегидрола люкс марки 5 на грунтовочный слой 1 кг/м2.
  5. Закрепить на установленные ранее стеклопластиковые анкера арматурную сетку для бетонирования водоотсечной и защитной стенки. Толщина водоотсечной и защитной стенки не менее 100 мм.
  6. Установить опалубку для бетонирования водоотсечной и защитной стенки, обеспечив уклон поверхности контактирующей с грунтом от низа стенки в сторону здания и толщину на уровне верней кромки грунта не менее 100 мм. Точная величина уклона рассчитывается в проекте, ориентировочно 15-30°.
  7. Увлажнить арматурную сетку и грунтовочный слой Дегидрола люкс марки 5.
  8. Выполнить бетонирование водоотсечной и защитной стенки из упрочнённого гидротехнического бетона с ускоренным вызреванием, получаемого с помощью добавки Дегидрол люкс марки 10-2 (расход 4 л/м3). Толщина стенки не менее 100 мм, высота не менее 0,4 м над уровнем примыкающего грунта, глубина согласно проекту, как правило, не менее 1 м.
  9. Верхнюю комку водоотсечной и защитной стенки выполнить с уклоном от стены здания.
  10. После бетонирования открытые участки бетона укрыть от пересыхания и оставить для набора прочности не менее 20 МПа (как правило, 1 сутки для температуры 20°С).
  11. Через 1-3 суток для температуры 20°С демонтировать опалубку.
  12. Затем обработать все доступные участки водоотсечной стенки Дегидролом люкс марки 3. Расход 1,2 кг/м2.

Фундамент на пучинистых грунтах с высоким уровнем грунтовых вод

В зимнее время некоторые виды грунтов пучатся. Это явление называется морозным пучением. Под его воздействие попадают такие виды грунтов:

  1. Глинистые и суглинистые.
  2. Песчаные пылеватые и мелкозернистые.

Они под влиянием холода увеличивают свои объёмы. Поскольку вода, накопленная в них, зимой замерзает. Происходит выталкивание грунта наружу.  Если в грунте влаги нет, то пучинистость возникает  по такой причине – в грунте перераспределяются пары влаги. Она идёт вверх.

И при таком раскладе грунт считается слабопучинистым. В этом случае фундамент дополнительно защищается.

По данному критерию есть следующие категории грунтов:

  1. Со слабым пучением.
  2. Со средним пучением.
  3. С сильным пучением.

Масштабы изменений определяются видом грунта на рабочем участке.

Так деформируется фундамент под воздействием морозного пучения.

Возведение столбчатого и свайного фундамента на пучинистом грунте

Такие фундаменты обычно и строят на пучине. К тому же они логичны при:

  • строительстве лёгких зданий: каркасной постройки или небольшой бани, гаража, сарая,
  • при необходимости закладывать фундамент на большой глубине.
  • при необходимости сэкономить (столбчатый фундамент получается экономичнее ленточного в 1,5-2 раза).

Столбчатые основания могут быть из: камня, бетона, кирпича, бутобетона, железобетона. Виды из бетона часто именуются монолитными.

При работе над данным фундаментом на пучинистых грунтах важно придерживаться следующих критериев по позициям столбов:

  1. На углах постройки.
  2. На участке пересечения стен.
  3. На прямых зонах стен. Минимальная дистанция между ними — 3 м.

Чтобы снизить воздействие на грунт, расширяется нижняя  часть столбов. Если столб кирпичный, он расширяется хотя бы на 2 ряда.

В  грунтах с сильным пучением оптимальные материалы для создания столбчатого основания таковы:

  • асбестовые или металлические трубы,
  • готовые железобетонные изделия (плиты, столбы).

Фундамент здесь нужно устраивать глубже максимальной отметки промерзания грунта. Если она ниже одного метра, и на дне нет воды, то подходит вариант с бетонным изделием. На такие виды пучение действует крайне слабо, поскольку их поперечное сечение крайне мало.

В грунтах с другими пучениями (средним и слабым) можно создавать столбы из всех указанных материалов. Очень часто столбы здесь выстраивают из кирпича.

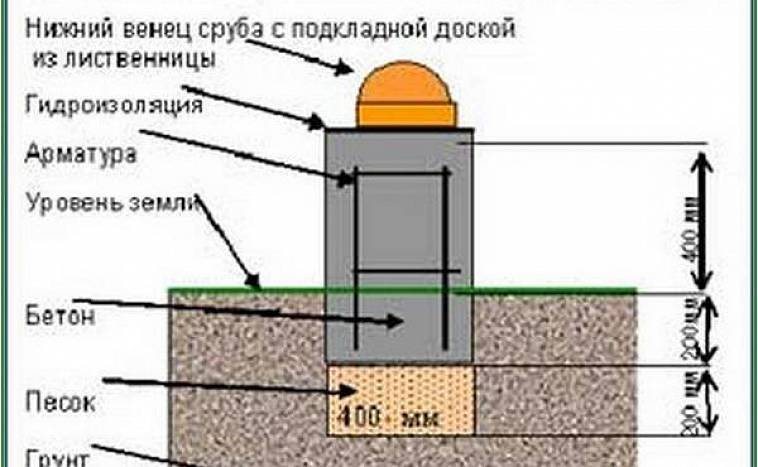

Схема столбчатого основания:



Все столбы должны быть соединены в единую конструкцию. Для этого они сверху связываются обвязочными балками. Если между ними никак не получается дистанция в  3 м, даже меньше 2,5 м, то устраиваются балки из дерева. Когда дистанция выходит более  м, задействуют железобетонные балки. Они создают ростверк.

Важно определиться с параметрами столбов. Здесь всё зависит от их материала. Над уровнем земли в 40 см делаются виды из бетона, железобетона и бутобетона. В 38 см – кирпичные виды. В 25 см – кирпичные виды с забиркой.

Рекомендуется применять столбы с квадратным сечением.

Для усиления столбчатого фундамента в основу каждого столбы ложится анкер-плита.  Она также снижает уровень кручения, получающийся из-за влияния на фундамент с боковой стороны. Такая плита немного превосходит ширину столба и прочно сцепляется с землёй. Она служит мощной защитой от пучения.

Столбу нужна защита и от потенциального перелома. Поэтому он армируется. Если столб – монолит, в цементный состав внедряется пластификатор. Если столб не армируется, то к верху он должен сужаться.

Принципы создания кирпичного столба:

  1. Укладывается песчаная подушка. Слой – минимум 50 см. Задействуется крупнозернистый или гравелистый песок.
  2. Укладывается рубероид.
  3. Формат столба – конус прямоугольной формы.
  4. Верхняя сторона столба оклеивается гидроизоляцией.
  5. Для создания ростверка применяются сборные плиты из железобетона.
  6. С наружной стороны столба насыпается и уплотняется грунт.
  7. Этот грунт покрывается цементной стяжкой.

Принципы создания бетонного столба

Первые два пункта аналогичные. Далее:

  1. Бетонное основание имеет форму конуса. Оно немного превосходит уровень земли, порядка на 10-15 см.
  2. Делается арматурный каркас, заливается бетоном.
  3. Из каркаса создаётся железобетонный пояс.
  4. Из пояса создаётся перекрывающая плита.
  5. Она утепляется.

Для связки столбов готовится ростверк. Он равномерно распределяет нагрузку на все столбы. Это гарантирует статичные позиции столбов в горизонтальной плоскости.

Когда возводится кирпичная, бетонная или пеноблочная постройка, делается железобетонный ростверк. Армированный столб крепко соединяется с арматурой ростверка.

При строительстве деревянного дома формат ростверка – бревенчатая обвязка.

Внутренние пустоты между столбами нужно защитить от грязи и осадков. Для этого между ними устраивают забирку.

Работа над фундаментом на пучине должна быть завершена в течение одного сезона. Если фундамент останется без предполагаемой нагрузки, он может деформироваться.

Создание фундамента на малой глубине

Здесь работа идёт с железобетонными плитами. Они могут быть монолитными или сборными. Также допускается работа с кирпичами.

Стандартная схема для сборных плит:

  1. Укладывается подушка из песка. Слой – 15 см.
  2. Бетонные блоки (параметр 38 х 50 х 28 или несколько меньше 38 х 40 х 28) выстраиваются друг на друга.
  3. Они скрепляются цементным составом.
  4. Яма заполняется грунтом без пучения или со слабым пучением.
  5. Верхний блок оклеивается гидрозащитой.
  6. Ложится ещё один блок.
  7. Он покрывается тонким слоем цемента (3-5 см)

При такой конструкции столб получается на 45 см над уровнем земли.

Создание столба при таком раскладе.

  1. Создаётся песчаная амбразура. Слой – 50 см.
  2. Блок (из бетона) погружается на 10-12 см.
  3. Он оклеивается гидрозащитой.
  4. Ложится второй блок.
  5. Он покрывается цементом. Слой: 3-5 см.

С внутренней боковой стороны столба создаётся бетонная отмостка. Она примыкает к первому блоку. Её толщина: дистанция от грунта до финального среза первого блока.

После создания всех столбов их необходимо подогнать под единый горизонтальный уровень. Для выравнивания потребуется цементный состав. Затем собирается железобетонный пояс. Когда возводится деревянное строение, на этой стадии укладывается первая связка брёвен. Вместо брёвен могут быть и брусья.

Создание указанного пояса обязательно. Он гарантирует стойкость и жёсткость всех столбов. Перед его созданием все перемычки связываются друг с другом. Действие идёт по методике сварки, или же эти элементы связываются петлями проволоки. На перемычках устраивается опалубка. Она заполняется бетонной смесью.

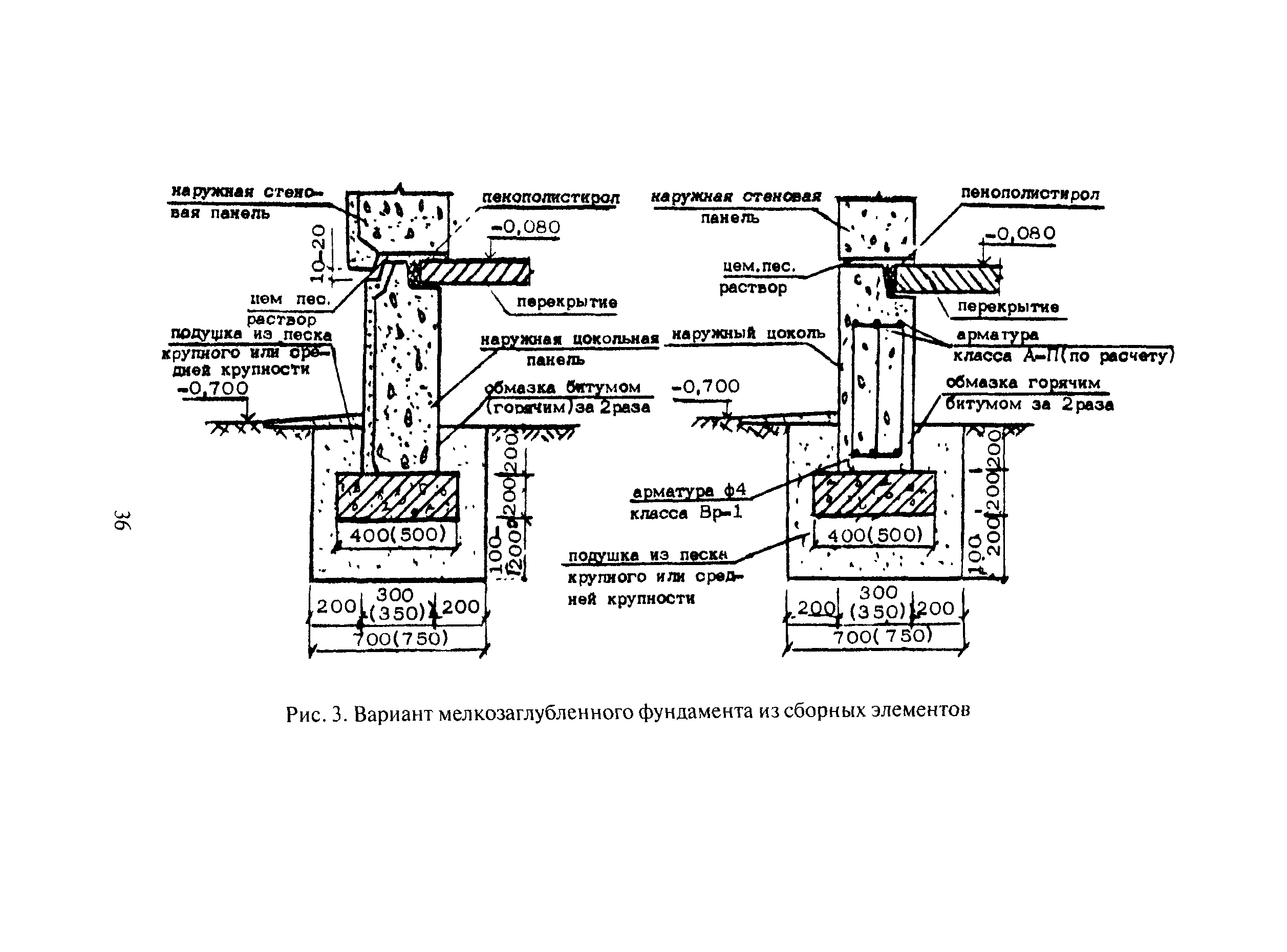

Мелкозаглубленный фундамент на пучинистом грунте. В качестве гидроизоляции — песчаная подушка.

Создание фундамента на большой глубине

Работа здесь идёт с готовыми изделиями: металлическими, либо асбестоцементными трубами. Фундамент может получиться с наличием арматуры или металлического стержня.

Схема фундамента при первом раскладе (с арматурой).

  1. Организовывается песчаная подушка. Слой: 10-15 см.
  2. На неё ложится блок (например, ФЛ 6-12- с параметрами 118 х 60 х 30 см).
  3. Внедряется асбестоцементная труба. Её минимальный диаметр — 20 см.
  4. Она крепится к блоку бетонной смесью. Эта же смесь заполняет её внутри.

Внутри трубы заранее устраивается арматурный куст. Он также заливается бетоном. Арматура выходит за грани трубы примерно на 10-15 см. Так будет удобнее её приваривать к арматуре ростверка.

Место крепления трубы к блоку: её основание, контактирующие с ним. Здесь под углом в 45 градусов создаётся цементная стяжка.

Когда она полностью высыхает, и столб крепко зафиксирован на блоке, можно делать обратную засыпку. Здесь нужен ранее извлечённый грунт или грунт высоких характеристик касательно пучинистости.

Схема при втором раскладе:

  1. Такая же песчаная подушка.
  2. На неё укладывается плита (железобетон – монолит) с параметрами 60 (ширина) х 40 (высота).
  3. Внедряется та же труба, только с диаметром 20-30 см.

Внедрение трубы происходит, когда плита ещё высыхает. Монтаж получается в свежую плитную смесь.

Нужно, чтобы труба немного касалась плиты. Металлический сердечник должен углубиться на 10-15 см. Далее работа следует по такому же алгоритму, что и при первом раскладе.

Ранее было сказано, что в пучинистые грунты следует устраивать только столбчатые фундаменты. И это обоснованно следующими аргументами:

  • финансовая выгода,
  • возможность применения плиты из железобетона, так в 2-3 раза сокращаются трудовые объёмы,
  • под каждым столбом эффективность грунта выше, чем под фундаментной лентой.

О правилах выбора фундамента на участках с высокими грунтовыми водами — на видео

На видео ниже решение проблемы предлагают профессиональные строители, работавшие на объекте со сложными характеристиками грунта.

Фундамент на пучинистых грунтах + фото и видео

Выбор фундамента зависит от множества факторов, одним из которых является тип грунта на участке строительства. Пучинистые грунты типичны для многих областей нашей страны, поэтому при возведении фундамента следует учитывать сложную систему сил, которая будет воздействовать на фундамент во время сезонного изменения температуры.

Неправильный фундамент может стать причиной перекоса дверей, окон и стен, которые невозможно будет устранить без серьезных преобразований. Более того – неправильный фундамент может послужить и причиной быстрого разрушения всего строения. Вот поэтому лучше прислушаться к нескольким простым рекомендациям по устройству фундаментов на таких грунтах, но потом жить спокойно и не бояться, что в один прекрасный момент стены развалятся, и крыша дома рухнет вам на голову.

Фундамент располагать ниже глубины промерзания

Прежде всего, следует располагать подошву фундамента несколько ниже глубины промерзания грунта, таким образом можно избежать воздействия наиболее мощных вертикальных сил так называемого морозного пучения. Для уменьшения касательных сил этого морозного пучения следует вокруг фундамента частично заменить грунт, а обратную засыпку производить с помощью песка.

Виды фундаментов для пучинистых грунтов

Столбчатый фундамент

Наиболее дешевыми и распространенными являются столбчатые фундаменты, которые неплохо зарекомендовали себя на пучинистых грунтах, обладающих большой глубиной промерзания. Если речь идет о строительстве относительно легкого деревянного (брус, бревно, щиты) дома, такой вариант фундамента будет предпочтительным с точки зрения финансов. Однако при использовании столбчатого фундамента вряд ли получится оборудовать нормальный цокольный этаж, и могут возникнуть проблемы на слабых грунтах.

Монолитный столбчатый фундамент

Одной из модификаций такого фундамента, оптимально подходящей для пучинистых грунтов, является монолитный столбчатый фундамент. Для устройства такого фундамента через каждые 2-2.5 метра следует забурить и залить сваи с диаметром 250-300 мм на глубину 170-180 см. Ростверк делают на высоте 15-20 см над уровнем земли, и таким образом получают жесткую монолитную конструкцию. Уменьшение сил морозного пучения достигается за счет уменьшения поперечного сечения столбов и применения уменьшающих трение материалов, которыми обрабатывается их боковая поверхность. Финансовые затраты на такой фундамент намного больше чем при столбчатом.

Ленточный фундамент

Ленточный фундамент больше подходит для домов с тяжелыми стенами (кирпич), но при пучинистых грунтах, обладающих большой глубиной промерзания требует больших финансовых вложений и трудозатрат. Ленточный фундамент прекрасно подойдет для обустройства цокольного этажа, фактически не потребуется никаких дополнительных работ. Однако очень высокая стоимость ставит вопрос о его целесообразности.

Ленточный мелкозаглубленный фундамент

Для пучинистых грунтов возможно устройство ленточного мелкозаглубленного фундамента. Каким образом можно это сделать? Для этого необходимо устройство хорошей системы дренажа фундамента. Такая система позволит избавить от воды грунт возле фундамента. Именно эта вода при замерзании формирует силы пучения, поэтому от неё и следует избавляться всеми доступными методами и впоследствии не допускать её повторного накапливания. Такой фундамент позволит сократить на порядок расходы на бетонирование и армирование, но требует очень серьезного и максимально продуманного подхода к проектированию дренажной системы.

Плитный фундамент

Сейчас все большую популярность приобретают плитные фундаменты. Монолитная плита хорошо подойдет для постройки несложных в плане домов. Затраты на монолитную железобетонную плиту конечно велики, но практически на любых грунтах такой фундамент позволит избежать сезонных деформаций дома. Плиту можно заглубить на небольшое расстояние: воздействие сил пучения будет равномерным по всему периметру фундамента, т.е. дом будет целиком подниматься зимой и проваливаться весной. Таким образом, сезонные деформации не будут проблемой. Обычно для создания такого фундамента производится выборка грунта по всей площади будущего фундамента. Насыпается специальная песчано-гравийная подушка, монтируется опалубка и железобетонный каркас, который затем заливается бетоном. Полученная плита может служить фундаментом для любого типа возводимых стен. Основная проблема – высокая стоимость такого фундамента и квалифицированный инженерный подход при его расчете и возведении.

Следует отметить, что существует большое количество мнений по вопросу выбора фундамента для пучинистых грунтов. Фундамент – одна из наиболее затратных частей нового дома, поэтому к его выбору следует отнестись очень серьезно. Ошибки на этом этапе строительства потом невозможно будет исправить. Если вы собираетесь строить деревянный дачный домик для проживания весной/летом, не стоит возводить сложное монолитное сооружение, это просто выброшенные деньги, которые никогда не окупятся. Такой домик прекрасно встанет на небольшие столбики. Если же вы строите капитальный загородный дом для постоянного проживания, стоит делать фундамент «на века». Оптимальным, но дорогим вариантом для такого дома станет монолитная железобетонная плита, на которой можно поставить любое строение.

Оседание или вздымание?| Журнал «Бетонное строительство»

Фундамент дома или другие части дома, соприкасающиеся с почвой, иногда оседают. Это происходит, когда несущий грунт имеет недостаточную плотность или когда грунт дает усадку из-за уменьшения содержания влаги. Фундамент дома или другие части дома, соприкасающиеся с почвой, также могут быть подняты. Это происходит как часть серии событий: почва высыхает во время засухи и, следовательно, сжимается и трескается. При плохом дренаже эти трещины обеспечивают глубокое проникновение воды в частично водонасыщенную почву ниже.Частично насыщенный грунт при увеличении влажности расширяется и вздымает мелкозаглубленные фундаменты и плиты перекрытий.

Если каркас дома не начинает деформироваться до истечения трех или более лет удовлетворительной эксплуатации, сомнительно, что деформация вызвана осадкой фундамента на всю глубину, о чем всегда свидетельствуют совпадающие трещины. Трещины возникают на каждой стороне части стены фундамента, которая подвергается нисходящему движению, вызванному разрушением несущей способности грунта.Трещины осадки почти всегда вертикальны, и их не следует путать с трещинами, которые возникают, когда стена подвергается боковому перемещению под давлением грунта. Боковое смещение всегда вызывает диагональные трещины на каждом конце фундамента и вертикальные трещины в центральной части стены. Это обычное дело, когда стена подвала засыпается на всю глубину до того, как верхняя часть стены будет прикреплена к лагам пола.

Вспучивание почвы под домом создает некоторые признаки, подобные тем, которые проявляются при оседании фундамента.Однако между этими двумя типами движения фундамента есть безошибочные различия. Одиночная трещина всегда указывает на движение фундамента вверх. В доме, который подвергается деформации из-за пучинистого грунта, плита цокольного этажа всегда будет иметь выпуклый вид по всей длине и ширине, и она будет иметь очень заметные трещины вдоль и примерно в 3 футах от поверхности фундамента.

Серия блогов по солнечной инженерии с Марио Колеккиа: Frost Heave

Все, что вы хотели знать о Frost Heave, но боялись спросить



Введение

Фундамент солнечного трекера Array Technologies, как и любого другого фундамента, должен быть спроектирован таким образом, чтобы выдерживать разумно вероятные нагрузки, которые могут быть к нему применены. Наиболее распространенными нагрузками, действующими на трекер Array, являются его собственный вес; скопление снега на модулях; и ветер, действующий как вертикально, так и горизонтально на трекер. В более холодном климате может потребоваться проектирование фундаментов с учетом морозного пучения. Все типы фундаментов подвержены морозному пучению. Однако мы ограничим это обсуждение глубокими фундаментами, такими как забивные сваи, поскольку они являются наиболее распространенными типами фундаментов для трекеров Array.



Что такое морозное пучение?

Морозное пучение — это явление, при котором мерзлый грунт прилипает к элементу фундамента, подобно свае, и оказывает восходящее давление на фундамент, когда он расширяется.Если элемент фундамента не может противостоять восходящему давлению, он смещается вместе с грунтом. Когда почва оттает, она может вернуться в исходное положение. Однако фундамент может не вернуться в исходное положение. Если это происходит в течение нескольких циклов, фундамент может подняться из-под земли.



Что вызывает морозное пучение?

Обычно для возникновения морозного пучения необходимы три фактора: отрицательная температура, восприимчивая к морозу почва и неглубокие грунтовые воды.Первый ингредиент очевиден; без него не было бы мерзлой почвы. Морозостойкая почва содержит большое количество ила. Ил – это мелкозернистая почва, что-то среднее между песком и глиной. Пустоты между крупинками ила достаточно велики, чтобы содержать воду, но достаточно малы, чтобы вода могла мигрировать вверх в почве за счет капиллярного действия, подобно тому, как фитиль втягивает масло в фонаре. Когда вода в почве замерзает, она образует ледяные линзы и расширяется. Вода в почве замерзает от поверхности земли вниз, когда сохраняется отрицательная температура.Чтобы замерзало больше воды, должен быть подвод воды снизу; поверхностные воды не могут проникнуть в уже промерзшую почву. Крупнозернистая почва, такая как песок и гравий, также содержит пустоты, которые могут содержать воду. Однако пустоты слишком велики, чтобы позволить капиллярному действию вытянуть дополнительную воду снизу. Частицы глинистого грунта чрезвычайно малы с чрезвычайно малыми пустотами между ними. Это затрудняет миграцию воды через глину. (Хорошо, иначе глиняные горшки никогда не подойдут.) Следует отметить, что наличие на участке всех трех компонентов, необходимых для морозного пучения, не гарантирует, что произойдет морозное пучение. Точно так же участок, в котором отсутствует один из ингредиентов, не обязательно застрахован от морозного пучения. Есть только степени восприимчивости.



Что говорят строительные нормы и правила о морозном пучении?

Удивительно мало. Большинство строительных норм предполагают или требуют, чтобы фундаменты заканчивались ниже линии промерзания. Но это требование предназначено для мелкозаглубленных фундаментов типа ленточных.Забивная свая всегда будет располагаться ниже линии промерзания. Проблема в том, что строительные нормы и правила разрабатывались в первую очередь для зданий. Для таких конструкций нет проблем с устройством фундамента ниже линии промерзания. Итак, на этом обсуждение морозного пучения можно закончить. Из-за этого, а может быть, несмотря на это, строительные нормы и правила не содержат указаний по подходящей или приемлемой силе морозного пучения, которая должна быть приложена к забивным сваям. Для фундаментов степлера нам необходимо разработать нагрузки, которые мы считаем разумными или вероятными.Несколько исследований, которые были проведены в отношении замерзания (связь, которая образуется между мерзлым грунтом и стальными сваями), предполагают, что связь может варьироваться от всего лишь 5 фунтов на квадратный дюйм до целых 45 фунтов на квадратный дюйм. Эти значения могут показаться небольшими, но они эквивалентны от 700 до 6500 фунтов на квадратный фут. Чтобы представить это в перспективе, типичные значения сцепления между немерзлым грунтом и забивной сваей (кожуховое трение) варьируются примерно от 25 до 700 фунтов на квадратный фут.



Насколько велика сила морозного пучения?

Рассчитать подъемную силу сваи из-за морозного пучения довольно просто. Это просто напряжение от замерзания, умноженное на площадь поверхности сваи, контактирующей с мерзлым грунтом. К сожалению, в этом простом уравнении много неизвестных. Должны ли мы рассматривать нагрузку от замерзания 5 фунтов на квадратный дюйм, или 45 фунтов на квадратный дюйм, или что-то среднее? Какова разумная глубина промерзания? Большинство местных строительных норм указывают эту глубину. Но обычно она глубже фактической глубины мерзлого грунта. Для фундамента здания эта точная глубина не имеет значения. Но для небольшой кучи это имеет большое значение. Кроме того, вся глубина промерзания не промерзает сразу.Могут потребоваться недели отрицательных температур, чтобы мороз проник на 3 фута или более. Как это влияет на величину силы морозного пучения? Мы можем рассчитать нижнюю и верхнюю границы силы морозного пучения, взглянув на экстремумы. Если мы предположим давление промерзания 5 фунтов на квадратный дюйм, глубину промерзания 12 дюймов и сваю W6x9, мы получим силу пучения при промерзании около 1700 фунтов в качестве нижней границы. С другой стороны, если мы предположим давление промерзания 45 фунтов на квадратный дюйм, глубину промерзания 48 дюймов и сваю W6x15, мы получим силу морозного пучения более 77 000 фунтов в качестве верхней границы.Более типичное значение напряжения от промерзания, предлагаемое во многих геотехнических отчетах, составляет 15 фунтов на квадратный дюйм (из канадских норм проектирования). Если мы предположим, что глубина промерзания составляет 36 дюймов и свая W6x9, мы получим типичную силу морозного пучения 15 000 фунтов.



Как учесть морозное пучение при проектировании фундамента?

Если грунт прилипает к свае, а если грунт вздымается, то свая вздымается вместе с ней. Одним из решений для предотвращения этого пучения является закрепление сваи в земле ниже линии промерзания, чтобы развить подъемную силу, превышающую подъемную силу от морозного пучения.Для забивной сваи эта подъемная сила достигается за счет связи, которая возникает между грунтом и сваей (трение о поверхность), и заделки сваи ниже линии промерзания. Это решение обычно предполагает глубину заделки более 20 футов. Существуют и другие элементы глубокого фундамента, которые могут развивать большую несущую способность при меньшем заглублении, например, винтовые сваи и винтовые сваи.



Какие есть альтернативы противодействию морозному пучению?

Как сказано выше, « если грунт прилипает к свае…» Ну, а если мы препятствуем прилипанию грунта к свае, то неважно, если грунт вздымается; он не сможет взять с собой стопку.Наш предпочтительный метод разрыва связи между грунтом и сваей заключается в предварительном бурении большого отверстия в глубине промерзания в каждом месте сваи и засыпке его чистым крупнозернистым песком перед забивкой сваи. Песок действует как шарикоподшипники между естественной почвой и сваей. Несмотря на то, что песок разрушает связь между сваей и грунтом по вертикали, он по-прежнему поддерживает сваю в поперечном направлении, поэтому производительность фундамента не ухудшается. Конечно, эта альтернатива требует затрат как на материалы, так и на время установки.Таким образом, другой альтернативой является признание того, что существует некоторый риск, связанный с фундаментами в регионах, подверженных морозам, и принятие этого. Вместо того, чтобы тратить деньги на более дорогие фундаменты, используйте эти деньги для обслуживания и ремонта фундаментов, если и когда это необходимо.



Заключение

Морозное пучение может быть сложным явлением для прогнозирования, количественной оценки и оплаты. Если это представится, последствия могут быть дорогостоящими. Проектирование фундаментов для борьбы с морозным пучением также может быть дорогостоящим.Поскольку в строительных нормах ничего не говорится о том, как проектировать глубокие фундаменты с учетом морозного пучения, клиент или владелец должен предоставить основу для проектирования. То есть они должны давать указания относительно того, что считается приемлемым. Невозможно просто предоставить дизайн, который «соответствует коду». Компания RPCS имеет большой опыт проектирования и установки забивных свай в районах, где морозное пучение является проблемой. Мы тесно сотрудничаем с клиентами и владельцами, чтобы разработать решение, которое будет технически и финансово жизнеспособным.

3 способа уменьшить пучину фундамента (протечки, дренаж, озеленение)

Вздутие потенциально создает множество серьезных проблем, таких как , для фундамента, тротуара и террасы у бассейна. Хорошая новость ( Евангелие градиента , если хотите) заключается в том, что есть способы смягчить волнение.

Если вы еще этого не сделали, обязательно ознакомьтесь с нашими статьями Что такое пучение фундамента (признаки, причины и способы устранения) и Вздымается ли мой фундамент? (Признаки, причины и лечение) .

Если у вас нет времени читать эти статьи прямо сейчас, вот краткий обзор того, как подняться, чтобы вы были в курсе.

Подъем 101

Взрыв устремляется в небо . Вздутие фундамента — это поднятие , возвышение фундамента, образованное пропитанным, расширяющимся грунтом, и обычно может быть связано с сезонным повышением влажности, неглубокой линией промерзания, утечкой воды и/или подземными водоносными горизонтами.

Влажный = Расширение

Сухой = Сдувание

Это расширение грунта создает чрезмерную нагрузку на фундамент дома, часто приводя к трещинам гипсокартона , наклонным полам и залипанию дверей/окон .

 В этой статье мы расскажем, как можно смягчить подъем:

  •   Поиск и устранение утечек
  •   Убедитесь, что имеется достаточный дренаж
  • Кустарниковые растения

Забавные факты с Брайаном – Некоторые подрядчики по ремонту фундамента рекомендуют установить подземную спринклерную систему вокруг вашего дома, чтобы почва постоянно вздымалась. Да, это как дорого и глупо как это звучит. Эмпирическое правило, когда дело доходит до пучения: сушить, не поливать .

Поиск и устранение утечек для предотвращения подъема фундамента

Влага – враг общества номер 1 , когда дело доходит до вздутия фундамента. Утечки вокруг собственности обеспечивают постоянный, стабильный запас воды — переводя на постоянный и стабильный расширение .

Это расширение любит поднимать бетон, вызывая опасность споткнуться. Прогуливаясь по своему участку, ищите влажные/влажные места , стоячая вода и участки двора, которые зеленее остальных t.

Общие виновники включают :

  •   Разорвавшийся водопровод
  •   Протекающие водопроводные трубы (проверьте наличие мокрых/влажных пятен в подполье)
  •   Сломанная подземная спринклерная система

Отключите всю воду в вашем доме и проверьте счетчик воды. Если цифры все еще растут, у вас определенно есть утечка.

Как только вы нашли источник протечки воды, вызовите мастера или отремонтируйте его самостоятельно. Дайте вашему двору время высохнуть и посмотрите, уменьшится ли волнение. Часто обнаружение утечек — отличное начало, но не панацея.



Установка надлежащего дренажа

Надлежащий дренаж является одним из наиболее важных шагов в борьбе с пучением. Почва на вашем участке похожа на водяную кровать.Осушенная, верхняя секция разжимается. Наполненный, грунтовые воды расширяются.

Когда приходят сезонные дожди, если нет надлежащего выхода для чрезмерного стока. И, в отличие от нашей аналогии с водяным дном, почва не всплывает . У Земли нет другого выбора, кроме как продолжать расширяться, оказывая восходящее давление на ваше основание.

Различные варианты дренажа:

Французские дренажи

French Drains зарекомендовали себя как фавориты отрасли, когда речь идет об общих дренажных системах.Французские дренажи создают канал с гравитационной подачей, через который стекает лишняя вода. Избыточная вода фильтруется через заполненную гравием траншею, затем стекает в перфорированную трубу и, наконец, отводится на безопасном расстоянии от дома/строения. Часто французские дренажи направляются на улицу, дренажную канаву или сухой колодец.

Фундаментные дренажи

Фундаментные дренажи устанавливаются по периметру фундамента и обычно состоят из гибкой трубы из АБС-пластика и/или перфорированного пластика размером 4–6 дюймов, используемого под землей.Эти типы стоков распространены в домах с подвалами.

Желоба

Желоба отводят дождевую воду от вашего дома. Убедитесь, что эти водосточные трубы направлены в сторону от вашего дома/основания, чтобы избежать вымывания и повреждения водой.

Классификация

 Убедитесь, что уклон бетона от дома составляет не менее с уклоном 2% .

Садоводство и садоводство Посадка кустарников

Вы также можете посадить кустарники и небольшие деревья, чтобы их корневая система впитывала воду.Мы здесь, в Dalinghaus , не рекомендуем сажать большие деревья в непосредственной близости от вашего дома из-за узловатой корневой системы, которая сама по себе может вызвать вздутие.

Вместо этого мы предлагаем посадить небольшие деревья и кустарники, чтобы помочь впитать лишнюю влагу, которую дренажная система не перенаправила.

Маленькие деревья –

  •   Плакучая ива
  •   Красный клен
  •   Лысый кипарис
  •   Белый кедр
  • Речная береза ​​
  •   Туя восточная

Супервпитывающие кустарники

  •   Саммерсвит
  •   Ветка кизила красного
  • Черноплодная рябина
  •   Кнопочная втулка
  •   Чернильная ягода
  •   Куст американской клюквы
  •   Голубая бузина.

Dalinghaus может помочь с Heave

Не стесняйтесь попробовать эти три меры самостоятельно, прежде чем обращаться к ним, или зачем ждать? Если вы живете в SoCal и Central Arizona , закажите БЕСПЛАТНУЮ инспекцию сейчас, нажав на ссылку ниже —



Анализ пучения мелкозаглубленных фундаментов, заложенных в набухающем глинистом грунте в городе Н’Гаус в Алжире – Studia Geotechnica et Mechanica – Tom Vol.42, № 3 (2020) — BazTech

Анализ пучения мелкозаглубленных фундаментов, заложенных в набухающем глинистом грунте в городе Н’Гаус в Алжире — Studia Geotechnica et Mechanica — Tom Vol. 42, № 3 (2020) — БазТех — Ядда

ЕН

Проект мелкозаглубленных фундаментов на набухающих грунтах требует тщательного изучения для оценки влияния потенциального набухания грунта на окончательное пучение фундамента. По этой причине для расчета пучения фундамента можно использовать простой аналитический подход, основанный на напряженном состоянии грунта под фундаментом. В этой статье сообщается о серии аналитических и численных расчетов с использованием конечно-разностного кода (FLAC 3D), выполненных на изолированном неглубоком фундаменте, заложенном на набухающем массиве грунта в городе Н’Гаус в провинции Батна, Алжир, под действием распределенных вертикальных нагрузок. Далее было проанализировано влияние некоторых параметров на общую пучину, таких как закладной фундамент и жесткость грунта.Результаты анализа предлагаемого трехмерного моделирования были сопоставлены и обсуждены с аналитическими результатами. Полученные численные результаты показывают хорошее согласие с аналитическими решениями, основанными на одометрических тестах, предложенных в литературе, и обеспечивают удовлетворительный прогноз пучения мелкозаглубленных фундаментов.

Библиогр. 35 поз., таб., рис.

  • Лаборатория природных рисков и регионального планирования (LRNAT), Департамент гражданского строительства, Университет Батна 2, Алжир
  • Лаборатория природных рисков и регионального планирования (LRNAT), Департамент гражданского строительства, Университет Батна 2, Алжир
  • [1] Нельсон, Дж.Д., Миллер, Д.Дж. (1992). Расширяющиеся грунты: проблемы и практика устройства фундаментов и дорожных покрытий. Дж. Уайли, Нью-Йорк.
  • [2] Нельсон, Дж.Д., Чао, К.С., Овертон, Д.Д., Нельсон, Э.Дж. (2015). Устройство фундаментов для экспансивных грунтов. Уайли, Хобокен, Нью-Джерси.
  • [3] Чен, Ф. Х. (1975). Фундаменты на экспансивных грунтах. Научный паб Elsevier. Ко, Амстердам; Нью-Йорк.
  • [4] Фредлунд, Д.Г., Рахарджо, Х., Фредлунд, М.Д. (2012). Механика ненасыщенных грунтов в инженерной практике. Уайли, Хобокен, Нью-Джерси.
  • [5] Тан, А.М., Цуй, Ю.Дж., Трин, В.Н., Шерман, Ю., Маршадье, Г. (2009). Анализ пучения железной дороги, вызванного набуханием грунта, на участке на юге Франции. Инженерная геология. 106 (1), 68–77.
  • [6] Хачичи, А., Флеро, Дж. М. (1999). Характеристика и стабилизация quelques sols gonflaants d’Algérie. Revue Frençaise de Géotechnique. 86 37–51.
  • [7] Джедид, А., Беккуш А., Аисса Мамун С.М. (2001). Идентификация и прогнозирование набухания некоторых почв региона Тлемсен в Алжире. Бюллетень Des Laboratoires Des Ponts et Chaussées 4375. 233 69–77.
  • [8] Меджнун, А., Хиатин, М., Бахар, Р. (2014). Характеристика минералогии и геотехники аргильских марнезов гонфлантес региона Медеа, Алжир. Вестник инженерной геологии и окружающей среды. 73 (4), 1259–1272.
  • [9] Адем, Х.Х., Ванапалли, С.К. (2015). Обзор методов прогнозирования изменения объема расширяющегося грунта на месте с течением времени. Журнал горной механики и геотехнической инженерии. 7 (1), 73–86.
  • [10] Магнан, Дж.П., Эйджаауани, Х., Шахирев, В., Бенсаллам, С. (2013). Etude du gonflement et du retrait d’une argile. Бюллетень Des Laboratoires Des Ponts et Chaussées. 155–170.
  • [11] Митчелл, П.В., Авалле, Д.Л. (1984). Техника прогнозирования экспансивного движения грунтов.в: Учеб. 5-й междунар. конф. Расширения. Почвы, Аделаида, Австралия, стр. 124–130.
  • [12] Маккин, Р.Г. (1992). Модель для прогнозирования расширяющегося поведения почвы. в: Учеб. 7-й междунар. конф. Расширения. Почвы, Даллас-Техас, стр. 1–6.
  • [13] Фитиус С., Смит Д.В. (1998). Простая модель для прогнозирования движений свободной поверхности в профилях набухающей глины. в: Учеб. 2-й междунар. конф. Ненасыщенная почва, Пекин, Китай, стр. 473–478.
  • [14] Брио, Дж.Л., Чжан X., Мун С. (2003). Испытание на усадку — метод содержания воды для прогнозирования усадки и набухания. Журнал геотехнической и геоэкологической инженерии. 129 (7), 590–600.
  • [15] Ванапалли, С. К., Лу, Л., О, В. Т. (2010). Оценка давления набухания и одномерного пучения в расширяющихся грунтах. в: Учеб. 5-й междунар. конф. Ненасыщенные почвы, Барселона, Испания, стр. 1201–1207.
  • [16] Фредлунд, Д.Г. (1983). Прогноз подвижек грунта в набухающих глинах.в: Учеб. 31 год. Почвенный мех. Нашел инж. Conf., Центр Эрла Брауна, Миннесотский университет, Миннеаполис, стр. 1–48.
  • [17] Министерство армии США (DA). (1983). Фундаменты в экспансивных грунтах. Техническое руководство ТМ 5-818-7.
  • [18] Нельсон, Дж. Д., Райхлер, Д. К., Камберс, Дж. М. (2006). Параметры для прогнозирования пучения по одометрическим испытаниям. в: Учеб. 4-й междунар. конф. Ненасыщенные почвы, Carefree, Аризона, стр. 951–961.
  • [19] Эджаауани, Х., Шахирев, В. (2007). Расчет фундаментов при увлажнении грунта. в: Учеб. 14 евро. Против. Почвенный мех. Geo Eng, Мадрид, Испания, стр. 727–731.
  • [20] Бахедди М., Джафаров М., Чариф А. (2016). Способ прогнозирования деформаций набухающих глинистых грунтов и проектирования мелкозаглубленных оснований, подвергающихся вздыблению. ActaGeotechnica Slovenica. 13 (1), 67–77.
  • [21] Хунг, К.В., Фредлунд, Д.Г. (2004). Прогноз одно-, двух- и трехмерного пучения в расширяющихся грунтах.Канадский геотехнический журнал. 41 (4), 713–737.
  • [22] Масия М.Дж., Тотоев Ю.З., Климан П.В. (2004). Моделирование обширных движений грунта под конструкциями. Журнал геотехнической и геоэкологической инженерии. 130 (6), 572–579.
  • [23] Хунг, К.В., Фредлунд, Д.Г. (2006). Проблемы моделирования пучения в экспансивных грунтах. Канадский геотехнический журнал. 43 (12), 1249–1272.
  • [24] Абед, А.А. (2008). Численное моделирование расширяющегося поведения грунта, докторская диссертация, Штутгартский университет.
  • [25] Новамуз, Х., Мрад, М., Абдаллах, А., Масрури, Ф. (2009). Экспериментальные и численные исследования гидромеханического поведения естественного ненасыщенного набухающего грунта. Канадский геотехнический журнал. 46 (4), 393–410.
  • [26] ASTM D4546-08. (2008). Стандартные методы испытаний одномерной способности к набуханию или оседанию связных грунтов. Западный Коншохокен, Пенсильвания.
  • [27] Джахангир Э., Дек О., Масрури Ф. (2012).Оценка осадки грунта под фундаментом за счет усадки глинистых грунтов. Канадский геотехнический журнал. 49 (7), 835–852.
  • [28] Хольц, Р. Д., Ковач, В. Д. (1981). Введение в геотехническую инженерию. Прентис-Холл, Энглвуд Клиффс, Нью-Джерси,
  • [29] Ванапалли, С.К., Лу, Л. (2012). Современный обзор одномерных методов прогнозирования пучения для расширяющихся грунтов. Международный журнал геотехнической инженерии. 6 (1), 15–41.
  • [30] Тан, К.С., Танг А.М., Цуй Ю.Дж., Делаж П., Шредер К. , Лауре Э.Д. (2011). Исследование давления набухания уплотненного дробленого каллово-оксфордского аргиллита. Физика и химия Земли, части A/B/C. 36 (17), 1857–1866.
  • [31] Ван, К., Тан, А.М., Цуй, Ю.Дж., Делаж, П., Гатмири, Б. (2012). Экспериментальное исследование набухания смеси бентонит/аргиллит. Инженерная геология. 124, 59–66.
  • [32] Саба, С., Цуй, Ю.Дж., Танг, А.М., Барничон, JD (2014). Исследование набухания уплотненной бентонит-песчаной смеси с помощью макетных испытаний. Канадский геотехнический журнал. 51 (12), 1399–1412.
  • [33] Нельсон, Д.Д., Овертон, Д.Д., Дурки, Д.Б. (2001). Глубина смачивания и активная зона. в: Шал найден и почвенная опора, ASCE. Гражданский инж. Conf, Хьюстон, Техас, США, стр. 95–109.
  • [34] FLAC3D. (2003). Быстрый лагранжев анализ континуумов в трех измерениях, версия 3.0. ITASCA Consulting Group, Inc.
  • [35] Калякин, В.Н. (2017). Механика грунтов: расчеты, принципы и методы. Butterworth-Heinemann, издательство Elsevier, Kidlington, Oxford Cambridge.

бвмета1.element.baztech-3b2bb6f5-50a8-4e10-a6d9-a8e495fa3b83

JavaScript jest wyłączony w Twojej przeglądarce internetowej. Włącz go, a następnie odśwież stronę, aby móc w pełni z niej korzystać.

Глубокий фундамент борется с морозным пучением

Штатный писатель | The Columbus Dispatch

В: Я живу в теплой части страны, где редко бывают морозы, но у меня есть второй дом, где бывает холодно.

Весной построю пристройку и площадку. Я не знала, что есть такая штука, как мороз. Что вызывает морозные пучения и что можно сделать, чтобы предотвратить ущерб от них?

A: Морозное пучение может нанести ущерб домам, амбарам, сараям, дорогам — в общем, всему, что связано с Землей в месте, где земля промерзает. Мороз поднимает структуру.

Я никогда не забуду дом, который купил около 30 лет назад. На холме за домом стоял отдельный гараж.Однажды зимним днем ​​я пошел работать в гараж и был ошеломлен, увидев, что пол в гараже стал примерно на 4 дюйма выше, чем он был всего несколько недель назад. Это было мое знакомство с силой мерзлой земли.

Вода в почве в сочетании с отрицательными температурами является причиной морозного пучения. Различные типы почв более подвержены морозному пучению. Почвы, которые могут удерживать больше воды, сильнее реагируют на заморозки. Так, супесчаные, суглинистые почвы в среднем могут подниматься выше, чем плотные глинистые.

Во избежание повреждений, вызванных морозным пучением, фундамент любой конструкции должен располагаться ниже исторического уровня промерзания в этом регионе.Имейте в виду, однако, что мороз может превысить историческую линию мороза, если температура чрезвычайно низкая.

Во многих частях страны в этом сезоне почти не было снега, но было холодно. Если эти условия сохранятся, мороз может проникнуть глубоко в почву. Снежный покров фактически действует как изолятор. Если бы в это время года выпал сильный и ранний снег, то сейчас почва могла бы быть довольно мелкой изморози.

Еще одна вещь, на которую следует обратить внимание, это строительство рядом с родником.Мороз может глубоко проникнуть в почву, примыкающую к естественному источнику. Подповерхностная вода, которая зимой продолжает течь под почвой, питает ледяные линзы под поверхностью, которые взламывают почву, как домкрат, которым вы поднимаете машину, когда у вас спустило колесо.

По этим причинам вы можете захотеть поместить нижнюю часть фундамента на фут или более ниже исторической линии промерзания в этом районе. Крайне важно, чтобы фундаменты, опоры и т. д. имели правильную форму, чтобы предотвратить повреждение морозным пучением.Это означает, что фундаменты должны быть шире внизу, чем вверху.

Если выкопать в грунте вертикальную шахту для палубного пирса, но она не такая широкая внизу, как вверху, то она будет иметь вид рожка мороженого. Мороз может легко толкнуть этот бетонный пирс вверх, как вы выжимаете конус из рук.

Если пирс сделать внизу шире, чем наверху, морозу будет очень трудно его поднять; пирс действует как клиновой якорь.

Вы можете окружить свое сооружение линейным французским водостоком для сбора и отвода подземных вод, которые пытаются насытить почву вокруг и под вашими сооружениями. Если вы держите почву сухой перед наступлением зимы, у вас будет мало топлива для питания ледяных линз, которые создают морозные пучения.

Тим Картер — обозреватель Tribune Media Services. С ним можно связаться через его веб-сайт www.ask thebuilder.com.

Типы сдвигового разрушения фундамента на грунтах

🕑 Время чтения: 1 мин.

Типы разрушения грунтов основания при сдвиге В зависимости от жесткости грунта фундамента и глубины фундамента, следующие режимы разрушения при сдвиге испытывают грунт фундамента.
  1. Общее разрушение при сдвиге (рис. 1(а))
  2. Местное разрушение при сдвиге (рис. 1(b))
  3. Разрушение при продавливании (рис. 1(c))

Рис. 1: Разрушение при сдвиге грунта основания

Рис.: Кривая в различных грунтах основания

Общее разрушение при сдвиге Этот тип отказа наблюдается в плотной и жесткой почве. Ниже приведены некоторые характеристики общего разрушения при сдвиге.
  1. Между краем фундамента и поверхностью земли образуется непрерывная, четко очерченная и отчетливая поверхность разрушения.
  2. Плотный или жесткий грунт с низкой сжимаемостью подвергается этому разрушению.
  3. Видно непрерывное выпячивание массы сдвига, прилегающей к основанию.
  4. Разрушение сопровождается опрокидыванием фундамента.
  5. Отказ внезапный и катастрофический с ярко выраженным пиком на кривой.
  6. Длина возмущения за краем фундамента большая.
  7. Состояние пластического равновесия вначале достигается на краю основания и постепенно распространяется вниз и наружу.
  8. Общее разрушение при сдвиге сопровождается малой деформацией (<5 %) в грунтах со значительным (>36 o ) и большим N (N > 30) при высокой относительной плотности (I D > 70 %).

Местное разрушение при сдвиге Этот тип отказа наблюдается в относительно рыхлой и мягкой почве. Ниже приведены некоторые характеристики общего разрушения при сдвиге.
  1. Наблюдается значительное сжатие грунта ниже подошвы и частичное развитие пластического равновесия.
  2. Разрушение не является внезапным, и нет наклона фундамента.
  3. Поверхность разрушения не достигает поверхности земли и наблюдается незначительное вздутие грунта вокруг основания.
  4. Поверхность отказа определена неправильно.
  5. Отказ характеризуется значительной осадкой.\
  6. На кривой отсутствует хорошо выраженный пик.
  7. Местное разрушение при сдвиге сопровождается большими деформациями (> 10-20%) в грунтах со значительно низким (<28o) и малым азотом (N < 5) и низкой относительной плотностью (I D > 20%).

Пробивной сдвиг Разрушение грунтов основания Этот тип отказа наблюдается в рыхлой и мягкой почве и на более глубоких возвышениях. Ниже приведены некоторые характеристики общего разрушения при сдвиге.
  1. Этот тип разрушения возникает в грунте с очень высокой сжимаемостью.
  2. Характер отказов не наблюдается.
  3. Выпучивание грунта вокруг подошвы отсутствует.
  4. Отказ характеризуется очень большой осадкой.
  5. На кривой наблюдается непрерывная осадка без увеличения P.

На рис. 2 представлены условия для различных режимов разрушения в песчаном грунте с круговым основанием на основе вклада Весика (1963 и 1973)

Подробнее: Какие бывают типы разрушения фундамента под нагрузкой? Что такое пробивные ножницы? Пробивной сдвиг в плитах и ​​фундаментах

Курсы PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов HVAC; не только экологичность или энергосбережение

курсы.»





Рассел Бейли, ЧП

Нью-Йорк

«Это укрепило мои текущие знания и научило меня дополнительно нескольким новым вещам

для раскрытия мне новых источников

информации.»



Стивен Дедак, ЧП

Нью-Джерси

«Материал был очень информативным и организованным.Я многому научился, и они были

.

очень быстро отвечают на вопросы.

Это было на высшем уровне. Буду использовать

еще раз. Спасибо.»

Блэр Хейворд, ЧП

Альберта, Канада

«Веб-сайт прост в использовании. Хорошо организован. Я обязательно воспользуюсь вашими услугами снова.

Я передам вашу компанию

имя другим на работе.»



Рой Пфлейдерер, ЧП

Нью-Йорк

«Справочный материал был превосходным, и курс был очень информативным, тем более что я думал, что уже знаком

с реквизитами Канзас

Авария в городе Хаятт.»

Майкл Морган, ЧП

Техас

«Мне очень нравится ваша бизнес-модель.Мне нравится, что я могу просмотреть текст перед покупкой. Я нашел класс

информативный и полезный

на моей работе.»

Уильям Сенкевич, Ч.Е.

Флорида

«У вас отличный выбор курсов и очень информативные статьи. Вам

— лучшее, что я нашел.»





Рассел Смит, П.Е.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, предоставляя время для проверки

материал.»



Хесус Сьерра, ЧП

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы. На самом деле,

человек узнает больше

от сбоев.»



Джон Скондрас, ЧП

Пенсильвания

«Курс был хорошо составлен, и использование тематических исследований является эффективным

способ обучения.»





Джек Лундберг, ЧП

Висконсин

«Я очень впечатлен тем, как вы представляете курсы, т.е. позволяете

студент для ознакомления с курсом

материал перед оплатой и

получение викторины.»

Арвин Свангер, ЧП

Вирджиния

«Спасибо, что предлагаете все эти замечательные курсы. Я, конечно, выучил и

очень понравилось.»





Мехди Рахими, ЧП

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска и

подключение к Интернету

курсы.»

Уильям Валериоти, ЧП

Техас

«Этот материал в значительной степени оправдал мои ожидания. Курс был легким для понимания. Фотографии в основном давали хорошее представление о

обсуждаемые темы.»



Майкл Райан, ЧП

Пенсильвания

«Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»







Джеральд Нотт, ЧП

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это был

информативно, выгодно и экономично.

Очень рекомендую

всем инженерам.»

Джеймс Шурелл, ЧП

Огайо

«Я ценю, что вопросы «реального мира» и имеют отношение к моей практике, и

не основано на какой-то непонятной секции

законов, которые не применяются

«обычная» практика.»

Марк Каноник, ЧП

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы использовать его в своем медицинском устройстве

организация.»





Иван Харлан, ЧП

Теннесси

«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологии.»





Юджин Бойл, П.Е.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо представлена,

а онлайн формат был очень

доступно и просто

использование. Большое спасибо.»

Патрисия Адамс, ЧП

Канзас

«Отличный способ добиться соответствия непрерывному обучению PE в рамках временных ограничений лицензиата.»





Джозеф Фриссора, ЧП

Нью-Джерси

«Должен признаться, я действительно многому научился. Распечатанная викторина помогает во время

просмотр текстового материала. я

также оценил просмотр

предоставлены фактические случаи.»

Жаклин Брукс, ЧП

Флорида

«Документ Общие ошибки ADA в проектировании помещений очень полезен.

тест действительно требовал исследований в

документ но ответы были

легко доступны.»

Гарольд Катлер, ЧП

Массачусетс

«Это было эффективное использование моего времени. Спасибо за разнообразие выбора

в дорожной технике, который мне нужен

для выполнения требований

Сертификация PTOE.»

Джозеф Гилрой, ЧП

Иллинойс

«Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр.»





Ричард Роудс, ЧП

Мэриленд

«Узнал много нового о защитном заземлении. До сих пор все курсы, которые я проходил, были отличными.

Надеюсь увидеть больше 40%

Курсы со скидкой.»



Кристина Николас, ЧП

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных

курсы. Процесс прост, и

намного эффективнее, чем

необходимость путешествовать.»

Деннис Мейер, ЧП

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры для получения блоков PDH

в любое время.Очень удобно.»



Пол Абелла, ЧП

Аризона

«Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

пора искать куда

получить мои кредиты от.»



Кристен Фаррелл, ЧП

Висконсин

«Это было очень информативно и поучительно.Легко понять с иллюстрациями

и графики; определенно получается

проще  впитать все

теорий.»

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов полупроводников. Мне понравилось проходить курс по телефону

.

мой собственный темп во время моего утра

метро

для работы.»

Клиффорд Гринблатт, ЧП

Мэриленд

«Просто найти интересные курсы, скачать документы и получить

викторина. Я бы очень рекомендую

вам в любой PE нуждающийся

Единицы CE.»

Марк Хардкасл, ЧП

Миссури

«Очень хороший выбор тем во многих областях техники.»







Рэндалл Дрейлинг, ЧП

Миссури

«Я заново узнал то, что забыл. Я также рад принести пользу в финансовом плане

от ваш рекламный адрес электронной почты который

сниженная цена

на 40%.»

Конрадо Касем, П.Е.

Теннесси

«Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»







Чарльз Флейшер, ЧП

Нью-Йорк

«Это был хороший тест, и я фактически проверил, что я прочитал профессиональную этику

Коды

и Нью-Мексико

правила.»



Брун Гильберт, П.Е.

Калифорния

«Мне очень понравились занятия. Они стоили времени и усилий.»







Дэвид Рейнольдс, ЧП

Канзас

«Очень доволен качеством тестовых документов. Будет использовать CEDengineerng

при необходимости

Сертификация



Томас Каппеллин, П.Е.

Иллинойс

«У меня истек срок действия курса, но вы все равно выполнили обязательство и дали

мне то, за что я заплатил — много

с благодарностью!»



Джефф Ханслик, ЧП

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы

для инженера.»





Майк Зайдл, П.Е.

Небраска

«Курс был по разумной цене, а материал был кратким и

хорошо организовано.»





Глен Шварц, ЧП

Нью-Джерси

«Вопросы соответствовали урокам, а материал урока

хороший справочный материал

для дизайна под дерево.»



Брайан Адамс, П.Е.

Миннесота

«Отлично, я смог получить полезную информацию с помощью простого телефонного звонка.»







Роберт Велнер, ЧП

Нью-Йорк

«У меня был большой опыт прохождения программы «Строительство прибрежных территорий — Проектирование»

Корпус Курс и

очень рекомендую.»



Денис Солано, ЧП

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси были очень

прекрасно приготовлено.»





Юджин Брекбилл, ЧП

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

обзор где угодно и

когда угодно.»



Тим Чиддикс, ЧП

Колорадо

«Отлично! Поддерживайте широкий выбор тем на выбор.»







Уильям Бараттино, ЧП

Вирджиния

«Процесс прямой, никакой чепухи. Хороший опыт.»







Тайрон Бааш, П.Е.

Иллинойс

«Вопросы на экзамене были пробными и демонстрировали понимание

материала. Тщательный

и полный.»



Майкл Тобин, ЧП

Аризона

«Это мой второй курс, и мне понравилось то, что курс предложил мне, что

поможет в моей линии

работы.»



Рики Хефлин, ЧП

Оклахома

«Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.»







Анджела Уотсон, ЧП

Монтана

«Прост в исполнении. Нет путаницы при подходе к сдаче теста или записи сертификата.»







Кеннет Пейдж, П.Е.

Мэриленд

«Это был отличный источник информации о нагревании воды с помощью солнечной энергии. Информативный

и отличное освежение.»





Луан Мане, ЧП

Коннетикут

«Мне нравится подход к подписке и возможности читать материалы в автономном режиме, а затем

вернись, чтобы пройти тест.»





Алекс Млсна, П.Е.

Индиана

«Я оценил количество информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях.»



Натали Дерингер, ЧП

Южная Дакота

«Материалы обзора и образец теста были достаточно подробными, чтобы я мог

успешно завершено

курс.»



Ира Бродская, ЧП

Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материал для изучения, а затем вернуться

и пройти тест. Очень

удобный а на моем

собственное расписание.»

Майкл Гладд, ЧП

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»







Деннис Фундзак, ЧП

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за создание

процесс простой.»



Фред Шайбе, ЧП

Висконсин

«Положительный опыт.Быстро нашел подходящий мне курс и закончил

PDH за один час в

один час.»



Стив Торкилдсон, ЧП

Южная Каролина

«Мне понравилась возможность загрузки документов для ознакомления с содержанием

и пригодность до

наличие для оплаты

материал

Ричард Ваймеленберг, ЧП

Мэриленд

«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками.»







Дуглас Стаффорд, ЧП

Техас

«Всегда есть место для улучшения, но я ничего не могу придумать в вашем

процесс, которому требуется

улучшение.»



Томас Сталкап, ЧП

Арканзас

«Мне очень нравится удобство прохождения викторины онлайн и получения немедленного

Сертификат





Марлен Делани, ЧП

Иллинойс

«Обучающие модули CEDengineering — очень удобный способ доступа к информации по

многие различные технические области снаружи

по собственной специализации без

необходимость путешествовать.»

Гектор Герреро, ЧП

Грузия

.
