Мелкозаглубленный фундамент – Мелкозаглубленный ленточный фундамент — расчёт и устройство.

Содержание

Мелкозаглубленный фундамент — особенности заложения

Применение мелкозаглубленных фундаментов – новое решение в строительстве малоэтажных домов, получившее развитие совсем недавно. Толчком к созданию теории мелкозаглубленных фундаментов и применению ее на практике, явилось:

  • появление новых легких строительных и утепляющих материалов;
  • неудовлетворительный опыт эксплуатации обычных ленточных фундаментов с глубиной заложения ниже границы промерзания почвы с легкими домами.


Чем плох фундамент большого заглубления

Известно, что глубина промерзания на широте Москвы приближается к 1,5 метрам. Строительство заглубленного ленточного фундамента в таких условиях потребует очень серьезных затрат, как на рытье траншей, так и на армирование и бетонирование ленты фундамента.

Но по опыту эксплуатации оказалось, что такие фундаменты часто не надежны для легких зданий. Потому что на высокие боковые стенки действуют касательные силы морозного пучения грунтов.

Причем эти усилия при высоте стенки в 1,5 метра достигают очень внушительных значений – до 25 т на один метр длины фундамента. В тоже время нагрузка от веса дома на один метр ленточного фундамента редко когда превышает 15 тонн, а часто находится в пределах 2 – 10 т. В результате зимой высокие заглубленные фундаменты просто выпучивает из земли.

Также грунт на участках чаще не однородный, поэтому фундамент испытывает изгибающие усилия. Это постепенно приводит к его перекосу, и к разрушению несущих стен здания.

Что заставляет отказаться от глубокого фундамента

К отказу от примненения фундаментов глубокого заложения, в пользую коснтрукций с мелким способствовало следующее:

  • отсутствует абсолютная надежность от применения заглубленных фундаментов в пучинистых грунтах.
  • пучинистые грунты фактически находятся на 80 процентах площадей, которые могут быть застроены.
  • экономия от применения мелкозаглубленных ленточных фундаментов внушительная.

Опыт строительства

Уже полученный опыт эксплуатации мелких фундаментов (речь идет о тысячах домов частной постройки) говорит о высокой надежности этого метода. Причем стены домов были выполнены как из кирпича или железобетона, так и из легких материалов – пенобетона, дерева, деревянных щитов.

При этом на строительстве фундамента, по сравнению с обычным методом, достигалась денежная экономия как минимум в 2 раза, а чаще в 3 раза, с уменьшением количества бетона на 50 – 70%, и трудозатрат на 50%.

Принципы строительства мелкозаглубленных фундаментов

Основные положения теории мелкого заглубления фундаментов заключаются в следующем.

  1. Фундаменты закладываются на глубине 30 – 40 см от среднего уровня почвы. Но иногда делаются и без заглубления – непосредственно на грунте. Это лучше подходит для легких (деревянных) и не отапливаемых строений. При этом касательные силы морозного пучения равны нулю.
  2. Для пучинистых грунтов фундамент создается как жесткая монолитная рама, способная перераспределять неравномерные просадки или пучения грунта. Возводится в виде монолитной железобетонной рамы, конструкция которой определяется расчетом.
  3. Лента фундамента опирается на подушку, сделанную из фильтрующих воду грунтов. Обычно применяется чистый (без примесей глины) песок с высоким модулем крупности, возможно в смеси с мелким щебнем.
  4. Для уменьшения воздействия морозного пучения применяется утепление грунта на прилегающей к фундаменту площади на ширину не менее 1 метра. Для этого грунт здесь накрывается теплоизолятором, при этом получает тепло от нижележащих слоев грунта и от фундамента отапливаемого дома (теплопотери дома уходящие через фундамент в грунт).
  5. В случае высокого уровня стояния грунтовых вод выполняется их искусственный отвод. Также фундамент защищается от проникновения к нему воды с поверхности.

Зачем нужна подсыпка из песка и гравия

Подушка под подошвой фундамента из материалов, через которые вода быстро фильтруется, преследует несколько целей.

  • уменьшить воздействие пучений грунта, в том числе и просадки в период оттаивания;
  • равномерно передать нагрузки от фундамента на подстилающий грунт, и тем самым увеличить несущую способность фундамента;

Обратная засыпка песком также преследует цели:

  • Оградить фундамент от непосредствненого контакта с пучинистыми грунтами, которые могут двигаться.
  • Обеспечить совместно с вышележащей горизонтальной гидроизоляцией полосу сухого материала, прилегающего к фундаменту.
  • Обезопасить утеплитель фундамента от контакта с крупными включениями.

Разработка конструкции

Конкретная конструкция мелкозаглубленного фундамента разрабатывается проектной организацией. При этом учитываются множество факторов. А в основе расчетов находятся характеристики грунтов, вычисленные в лаборатории на основании испытаний и исследований образцов, которые были взяты на строительном участке.

Расчетами определяются размер и схема армировки ленты. Кроме того, — глубина заложения, толщина песчаной подушки под фундаментом, ширина траншеи и вид обратной засыпки.

Если грунты на участке строительства пучинистые, то конструкция фундамента должна выдерживать воздействующие на нее нагрузки пучений весь период эксплуатации.

Типичные параметры мелкозаглубленного фундамента

Известны типичные результаты таких расчетов.
Чем меньше глубина заложения, тем шире должна быть подошва фундамента. Причем в зависимости от условий строительства (вид грунта, вес дома) это значение может находиться в широких пределах – от 0,4 до 1,2 метра.

Рекомендуемая толщина песчаной подушки, также в зависимости от условий, может сильно меняться – от 0,2 до 0,8 метра.

Если же грунт непучинистый или среднепучинистый, а грунтовые воды находятся ниже подошвы, то могут применяться и более дешевые виды ленточного фундаментов –из бутового камня или из кирпича с обязательным обустройством поясов армирования.

На весьма пучинистых грунтах такие сборные мелкозаглубленные ленты могут также использоваться, но с условием полной и надежной термоизоляции прилегающего грунта.

Песчаная подсыпка не всегда обязательна. А расчетная ширина подошвы, в зависимости от нагруженности фундамента и сопротивляемости грунта, может колебаться в пределах 0,2 – 0,6 метра.

Что важно

Даже с монолитным армированным фундаментом, возможно разрушение стен при первых же проявлениях пучения. Это результат неправильного выбора конструкции (размеров, армировки…), или нарушения условий утепления, подсыпки…

В тоже время более дешевый и проще создаваемый фундамент из штучных материалов (чаще природный бутокамень или среднеформатный бетонный блок) с бетонированным армированием, может быть отличной основой для дома.

Не столь важен сам материал фундамента, сколько его конструкция, а также утепление и отсыпка.

Конструктивная схема

Типичное решение для не глубоко располагаемых фундаментов – совмещение их с цокольной частью, в одной высоконесущей балке. Причем высота цокольной части (выше уровня земли) может быть разной, — от 0,3 до 0,8 метра.

Пример готового конструктивного решения по обустройству фундаментно-цольной части для дома из легких кладочных материалов.

Для легкого строения, деревянного дома, щитовых стен – подходит и фундамент без заглубления, -опираемый на подушку из песка, которая в свою очередь должна находится на грунте без плодородного слоя земли.

Фундамент, устроенный на небольшой глубине без расчетов и учета характеристик грунта, не может называться мелкозаглубленным, — это просто частная конструкция, созданная для…

stroy-block.com.ua

Мелкозаглубленный ленточный фундамент — устройство и технология строительства

Глядя на проект нового дома, владелец прикидывает, сколько кубов бетона и тонн арматуры придется уложить в фундамент. Без этого нет гарантии, что строение не треснет и не покосится под мощным давлением замерзшего грунта.

Принцип «копай глубже» вас не подведет. Он проверен веками. Однако, есть более экономный способ строительства. Он называется фундамент мелкого заложения и может применяться для возведения деревянных срубов и  одноэтажных зданий каркасного типа.

Очевидно то, что неглубокий фундамент экономит массу денежных средств и времени. К сожалению, он может применяться не везде и не всегда. Как мы уже сказали, это хороший вариант для малоэтажных строений.

Закладывать мелкое ленточное основание можно лишь при условии, что под ним нет пучинистого грунта. В противном случае неравномерный подъем замерзшей почвы или ее просадка в переувлажненном состоянии вызовут критические деформации бетонной основы дома.

По своей конструкции мелкозаглубленный ленточный фундамент ничем не отличается от традиционного. Основная разница – глубина заложения, которая в данном случае не превышает 50-60 см. В чем же состоит главная технологическая «изюминка» такой конструкции, позволяющая ей противостоять сезонным колебаниям грунта?

Ответ очень простой. Выполняя устройство мелкозаглубленного ленточного фундамента, под бетон укладывают толстый слой песка. Он служит своеобразным буфером между природным грунтом и железобетоном. Небольшие колебания почвы поглощаются песчаной подушкой.

Вода, попав в песок, быстро уходит в низлежащие слои. Даже если она замерзнет, то ничего страшного не произойдет. Песчаная подушка равномерно поднимется под фундаментом, а после таяния льда вновь опустится. Зданию никакого ущерба от таких подвижек не будет.

Как известно, обычный ленточный фундамент закладывают глубоко (1,7-2,5 метра) вовсе не по причине недостаточной прочности железобетона. Такая глубина нужна для того, чтобы подошва оказалась ниже отметки промерзания грунта. В этом случае силы морозного пучения не давят на подошву снизу и дом стоит надежно.

Помня об этом, мы никому не советуем шутить с пучинистыми грунтами. Стройте фундамент мелкого заложения только на тех участках, где грунтовые воды стоят низко, а почва не имеет в своей структуре большого количества глины, пылеватого песка, торфяника или лессовидных суглинков.

Выгода от такого решения очевидна, поскольку смета на строительство фундамента мелкого заложения в 2-3 раза меньше стандартного. Трудоемкость и сроки возведения соответственно уменьшатся.

Технология строительства

Строится мелкозаглубленный ленточный фундамент своими руками в несколько этапов. Рассмотрим подробно каждый из них.

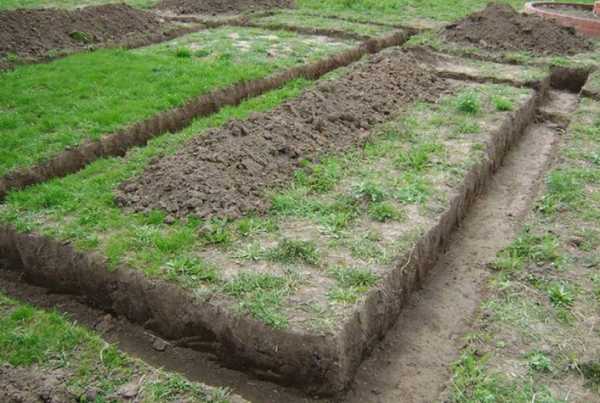

1. Разметив на участке по шнуру контур фундамента, нужно выкопать траншею. Ее ширина должна быть на 20-30 см больше ширины фундамента. Это нужно для установки щитовой опалубки и укладки широкой песчаной подушки, компенсирующей сезонные колебания грунта.

2. Отсыпается песчаная подушка толщиной 30-40 см. Особое внимание уделите плотности песка. Для этого его нужно послойно смачивать водой и тщательно трамбовать.

3. Готовят щиты из плит OSB или обрезной доски, ставят их в траншею и укрепляют клиньями и распорками из деревянных брусков. Шаг клиньев и распорок должен быть не менее 60 см, чтобы сырой бетон не распирал опалубочный каркас.

Если вы будете делать щиты из доски, обязательно обшейте их изнутри пергамином, который не даст цементному молоку уйти из бетона в грунт. По мере установки опалубки, нужно проверять ее горизонтальность и вертикальность. Сбивая щиты гвоздями, обязательно загибайте выходящие концы. Это облегчит дальнейшую разборку опалубки.

4. Армирование фундамента выполняется арматурой диаметром от 12 до 18 мм. Ее укладывают вдоль «ленты» в два-четыре ряда. Ставят два арматурных пояса: нижний и верхний. В единую пространственную конструкцию их связывают толстой проволокой или сваркой.

Не забудьте оставить зазор между нижним поясом арматуры и подошвой фундамента. Он должен быть в пределах 40-50 мм. Для этого подложите под стержни обрезки пластиковой трубы. Верхний пояс также не должен доходить до уровня заливки бетона на 3-5 см, чтобы металл не подвергался коррозии.

До момента установки опалубки нужно решить, будет ли делаться утепление мелкозаглубленного фундамента. Если да, то используйте это с умом и вместо обшивки опалубки пергамином закрепите на ней листы пенопласта толщиной 4-5 см. Они утеплят конструкцию и отсекут раствору путь для «побега» из опалубки.

5. Бетонирование также имеет свои тонкости. Бетон нужно укладывать не как попало, а сплошным горизонтальным слоем. Если вы будете заливать его короткими и высокими участками, то образуются вертикальные швы, которые ослабят конструкцию. Тщательное уплотнение бетона вибрированием или штыкованием также никто не отменял (каждые 20 см слоя).

Не спешите снимать опалубку, даже если вам кажется, что бетон достаточно тверд. Должно пройти минимум 5-6 дней до момента ее разборки.

6. Сняв опалубку, обмажьте верхнюю и боковые части бетона битумной мастикой или оклейте их рубероидом. Пазухи в траншее нужно засыпать песком, утрамбовать его, затем проложить по верху слой рубероида и сделать по нему бетонную отмостку (ширина 80-100 см, толщина 10-12 см).

Если все этапы выполнены аккуратно и правильно, то вам останется только подсчитать сэкономленные деньги и спокойно приступить к возведению стен.

Видео по теме:

greensector.ru

Мелкозаглубленный ленточный фундамент — быстро, экономично, надежно

Желание сэкономить на строительстве собственного дома присуще большинству владельцев загородных участков. А если такая экономия не связана с риском разрушения будущей постройки, то это вдвойне приятно. Именно по этой причине многие делают ставку на мелкозаглубленный ленточный фундамент – основание для дома, которое позволяет существенно (по сравнению с заглубленным до глубины промерзания грунта фундаментом) сократить затраты на возведение дома. При всем при этом, такое основание для здания можно сделать своими руками, не пользуясь услугами строительных компаний.



Общее представление

Как следует из названия статьи, данный тип является чем-то средним между капитальным заглубленным и незаглубленным фундаментом. Он представляет собой монолитные полосы железобетона, идущие по периметру здания и в местах, где впоследствии будут возводиться несущие стены здания. Мелкозаглубленному фундаменту присущи как достоинства, так и недостатки заглубленных и незаглубленных. Рассмотрим для начала его недостатки, ведь их не так-то и много.

Фундаменты мелкого заложения эффективны лишь в случаях, когда грунт на строительном участке не относится к категории пучинистых, а также при условии низкого уровня грунтовых вод (в противном случае лучше использовать свайный). Само собой разумеется, если возводить основание дома на нестойком грунте, а также грунте, который зимой неравномерно поднимется, ленточный фундамент (как бы хорошо он ни был армирован) треснет, что приведет к разрушению здания, которое на нем возведено. На таких фундаментах рекомендуется возводить легкие конструкции домов – кирпичные двухэтажные коттеджи можно строить только при условии непучинистого грунта на участке.

Теперь о преимуществах, благо их больше:

  • ленточный мелкозаглубленный фундамент – экономичное решение. Если сравнивать его с заглубленными видами, то он обходится в 2-3 раза дешевле;
  • он предполагает существенно меньший фронт работ, нежели заглубленный фундамент. Сюда можно отнести и относительно скромный объем земляных работ, и трудоемкость обустройства опалубки, и целый ряд других особенностей. По этой же причине такое решение позволяет существенно сократить сроки строительства дома;
  • рассматриваемый нами тип,в отличие от незаглубленных, позволяет сделать небольшой подвал дома, к тому же он в меньшей степени подвержен пучинистым явлениям.

Технология строительства

Для возведения мелкозаглубленного ленточного фундамента достаточно выкопать траншеи глубиной полметра и шириной 600-800 мм (мы намеренно опускаем этап проведения разметки участка – о нем вы можете прочитать в одной из предыдущих статей). После этого необходимо сделать плотную песчаную подушку (толщина слоя 200-400 мм), на которой будет покоиться ленточный фундамент. Песок смачивают водой и трамбуют подручными средствами. Чем качественнее осуществляется данная операция, тем меньше риск просадки фундамента до момента затвердевания бетонного раствора. Песок позволяет не только заменить часть вспучиваемого грунта, тем самым сократив его воздействие на ростверк, но и играет роль распределительного слоя: даже при условии его насыщения водой и последующем замерзании в холодную пору года, он вспучивается по всему периметру ленты, равномерно распределяя нагрузку по всей площади подошвы.

На следующем этапе приступают к изготовлению и монтажу опалубки (как и многие другие этапы, монтаж опалубки характерен для возведения всех монолитных фундаментов, в том числе и для свайного фундамента с ростверком из монолитного железобетона). Проще и дешевле всего изготовить опалубку из оструганных с одной стороны досок, которые легко сбиваются в щиты нужных размеров. Для их установки используют распорки и опорные колья, которые вбиваются по периметру траншеи. При этом тщательно выверяют правильность горизонтального и вертикального положения каждого щита. Внутренние части опалубки гидроизолируются толем или другим материалом.

Далее осуществляют армирование. Для этого используют стальные арматурные прутья диаметром 14-16 мм (укладываются вдоль ленты), которые связывают в каркас гладкими прутами с сечением 8-10 мм (служат для формирования скелета) специальной проволокой. На этом этапе очень важно выдержать расстояние от продольных прутьев до будущей поверхности мелкозаглубленного ленточного фундамента. Как правило, его принимают равным 50 мм – этого вполне достаточно для обеспечения защиты металла от коррозии (толщина защитного слоя арматуры принимается не меньше диаметра рабочей арматуры).

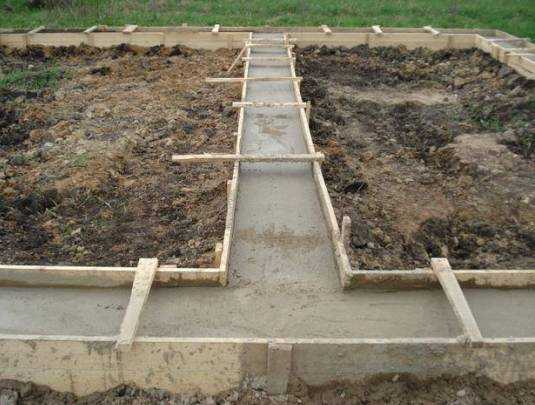

Когда каркас создан, можно приступать к заливке опалубки бетоном. На данном этапе важно избежать образования в растворе воздушных пустот, поэтому каждые 200 мм слоя раствора необходимо тщательно уплотнять. Через три дня после заливки опалубку можно снимать, а боковые и верхнюю часть фундамента гидроизолировать мастикой или рубероидом. Пазухи при этом засыпаются песком и с внешней стороны защищаются отмосткой.

Загрузка…

cdelayremont.ru

Мелкозаглубленый ленточный фундамент. Лишь бы не треснул!

   Мелкозаглубленный ленточный фундамент часто сооружается при строительстве домов из дерева (бревенчатые, брусовые, каркасно-щитовые), из различных ячеистых бетонов (пенобетон, газосиликатные блоки и т.п.) и при облегчённой кирпичной кладке. На таких фундаментах можно возводить дома высотой до 3-х этажей. Экономия при этом достигается очень ощутимая.

   По сути мелкозаглубленный фундамент — это тоже самое, что и ленточный, но только он располагается на не большой глубине (много выше глубины промерзания грунта). Основной принцип его работы  можно описать так: при морозном пучении грунта мелкозаглубленная лента, являясь как-бы жёсткой армированной рамой, равномерно поднимается и опускается вместе с домом со сменой времён года. Так как смещения равномерные, поэтому фундамент не разрушается.

    Для того чтобы мелкозаглубленный ленточный фундамент работал именно таким образом,  нужно строго соблюдать технологию его строительства. Отступления от технологии быстро приведут к растрескиванию ленты, а это чревато очень неприятными последствиями для Вашего дома.

    Информации, посвящённой строительству мелкозаглубленных ленточных фундаментов, сейчас можно найти очень много, особенно в интернете. Причём разные источники часто указывают разные конструктивные размеры ленты (глубина траншеи, толщина песчаной подушки, ширина и высота самой ленты т.д.). Аргументы у всех разные и можно просто растеряться.

   Сам я уже более семи лет при расчёте мелкозаглубленного фундамента пользуюсь небольшой книгой «Не зарывайте фундаменты в глубь» . Её автор — Владимир Степанович Сажин является доктором технических наук, профессором, Заслуженным строителем Российской Федерации, членом Российского национального и международного общества по механике грунтов и фундаментостроению — одним из ведущих специалистов страны в области фундаментостроения. Я думаю такому источнику полностью можно доверять, по крайней мере ни один из построенных нашей бригадой фундаментов трещин пока не дал.

    На какую глубину и какой ширины выкопать траншею? Какой толщины сделать песчаную подушку? Какой высоты заливать бетонную ленту? Сколько и каким диаметром нужно использовать арматуры для вязания каркаса? На все эти вопросы я сейчас отвечать не стану. Ответы Вы легко найдёте введя в поисковике название пособия — «Не зарывайте фундаменты в глубь«. Вся информация представлена в виде удобных таблиц и рисунков, любой сможет разобраться. Плагиатом заниматься я не стану, расскажу только о некоторых моментах, которые нужно учитывать при сооружении фундамента.

    В первую очередь нужно отметить, что мелкозаглубленные фундаменты очень важно защитить от воды (атмосферные осадки, талые воды). Обязательно надо сделать планировку участка застройки с уклоном от фундамента не менее 0,03 (т.е. 3 см на 1 метр). Если вы подсыпаете грунт обязательно его послойно уплотнять. Воду стекающую по водостокам с крыши необходимо также подальше отводить от фундамента. Желательно сразу после заливки фундамента сделать отмостку или хотябы так называемый «глиняный замок» (отмостка из перемятой глины).

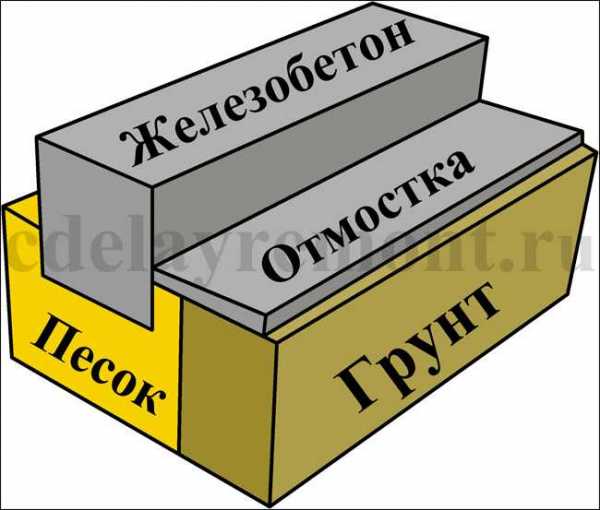

    Песчаная подушка играет важную роль при работе мелкозаглубленного фундамента. Именно благодаря ей пучинистые нагрузки распределяются на всю ленту равномерно и фундамент из-за этого не работает на излом, а равномерно поднимается и опускается. Чтобы песок со временем не заиливался и не потерял свои свойства необходимо стенки и дно траншеи устилать гидроизоляцией (например, обычный рубероид).

    Для заливки фундамента мы по возможности стараемся использовать готовый бетон (привезённый с завода). Также для работы берём в аренду вибратор для бетона. Проштыковать весь фундамент в ручную — довольно трудоёмкая операция. Если всё же приходится мешать бетон самостоятельно, я просто собираю как можно больше людей, по возможности несколько бетономешалок или растворных банок, чтобы залить фундамент как можно быстрее и он не засыхал слоями.

    Так как лента имеет небольшие ширину и высоту, то следует уделять особое внимание качеству бетона. Легкомысленное отношение здесь чревато. После заливки фундамент накрываем плёнкой, для предотвращения появления трещин.

    Не допускается  мелкозаглубленный фундамент оставлять ненагруженным на зиму. То есть стопу и крышу необходимо постоить в этот же сезон, что и фундамент. Если по какой либо причине сделать это не удаётся надо на зиму защитить его от промерзания (например. укрыть соломой, шлаком, опилками и т.п.)

    И последний момент: в пособии «Не зарывайте фундаменты в глубь» описан ряд мер для уменьшения глубины промерзания грунта в зоне вокруг фундамента, что приводит к уменьшению пучинистости. Это такие мероприятия как: задернение участка и посадка кустарников, которые аккумулируют отложения снега, сооружение керамзитной подушки под отмосткой толщиной 20-30 см.

   Мы в последнее время для этих целей используем экструдированный пенополистирол. Этот материал мы закладываем под отмостку по всему периметру дома на ширину не менее 1 метра. Применять обычный пенопласт нет смысла. Со временем он набирает воду и теряет свои теплоизолирующие свойства. Небольшое видео по поводу этой процедуры смотрите ниже.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Рулонная гидроизоляция фундамента.

  • Монолитная бетонная плита как основание фундамента из блоков ФБС.

  • Разметка участка под строительство.

  • Как произвести утепление фундамента более эффективно.

  • Фундаменты. Основные типы, их применение и технология возведения.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…
Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

stroyu-dom-sam.ru

Ленточный мелкозаглубленный фундамент своими руками

Мелкозаглубленным называют фундамент, глубина заложения которого находится выше по сравнению с глубиной промерзания  грунта. Этот тип основания давно заслужил широкую популярность среди застройщиков и часто применяется в строительстве частных домов и бань.

Его основной принцип прост – мелкозаглубленная лента в случае морозного пучения грунта работает как жесткая армированная рама, поднимаясь и опускаясь равномерно совместно с возведенным строением в периоды смен времен года. Основание, при этом, не разрушается, поскольку смещения равномерны. Но данный фундамент будет работать именно таким образом лишь при строгом соблюдении технологии его возведения (См. Монолитный мелкозаглубленный ленточный фундамент). Погрешности в технологии могут привести к появлению трещин на ленте, что чревато довольно неприятными последствиями.

Преимущества конструкции

Застройщики любят данный тип подошвы благодаря значительным преимуществам, которыми он обладает:

  • Простота  обустройства. Ленточный мелкозаглубленный фундамент своими руками возводится легко и быстро, ведь его глубина составляет не более 70 см. Благодаря этому без существенных хлопот и в довольно короткие сроки завершают возведение нулевого цикла.
  • Экономия денег, поскольку для обустройства подземных лент необходимы небольшие объемы расходного материала.
  • Надежность основы. При всей своей компактности, это основание отлично выполняет поставленную перед ним задачу – возведенный дом крепко стоит на земле.

К содержанию ↑

Недостатки

Минусом данного вида фундамента является то, что он подойдет не для каждого участка и типа строения. Чтобы выбрать именно этот тип фундамента, необходим предварительный расчет.

Когда использовать такое основание?

Чтобы заложить ленточный мелкозаглубленный фундамент своими руками, необходимо соблюдение определенных условий:

  • Применяется такой фундамент для дома, имеющего легкую конструкцию из дерева или из пено- и газобетонов. Хотя, если материалом для строительства выбран кирпич, мелкозаглубленный фундамент, также, возможен, при условии небольшой толщины стен, т.е. кирпичная кладка должна быть облегченной (см. Расчет фундамента под кирпичный дом). На данном виде основания возможно возведение «легких» строений, имеющих высоту до 3-х этажей. В этом случае экономия будет довольно ощутимой, а цена возведенного основания просто смешной по сравнению с другими видами фундаментов.
  • Глубина промерзания почвы на участке должна быть выше уровня грунтовых вод минимум сантиметров на 40-50.
  • Почва участка должна быть однородной, но при этом может быть абсолютно разной по степени пучинистости грунта. Здесь имеются свои нюансы: простую мелкозаглубленную ленту применяют на непучинистых и слабопучинистых грунтах, а вот при сильно-  и среднепучинистых – потребуется армированный монолитный фундамент с применением обязательных подсыпок песка. Вообще, песчаная подушка является очень важным моментом при заложении мелкозаглубленного основания. Она практически сводит на нет пучение грунтов, равномерно распределяя пучинистые нагрузки по всей ленте.  Но, если на вашем участке чрезмерно пучинистый грунт, то все же лучше остановить свой выбор на заглубленном монолитном основании.
К содержанию ↑

Устройство мелкозаглубленного фундамента

Если вы решили сэкономить свои деньги и обустраивать подошву самостоятельно, то следует запастись необходимыми инструментами и материалами, а далее – выполнять поэтапно следующие работы:

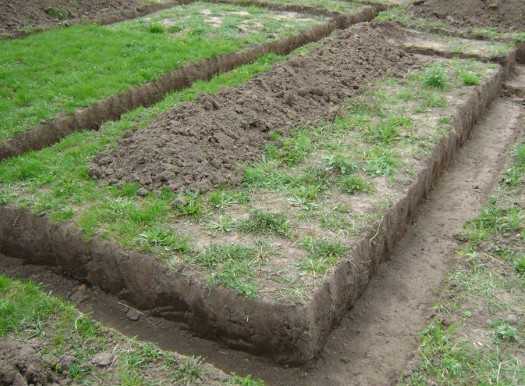

  • Вначале копается траншея, ширина которой должна быть не менее 30 см. Поскольку подошва допускает легкое нависание стены, 30-ти см ширины траншеи  будет достаточно для возведения стен, шириной в 40 см. Если грунтовые воды залегают близко, целесообразно будет выкопать траншею, немного превышающую по ширине ленту основания, чтобы осталось место для выставки, а затем и  демонтажа опалубки с последующей гидроизоляцией ленточного фундамента. Глубина траншеи выходит где-то 40-50 см, заканчивается ее выкапывание  на глине, которую тяжело копать: сначала снимается около 10 см верхнего плодородного слоя почвы, затем – 10-20 см песчано-глиняной смеси, а в конце —  10 см твердой глины. Небольшой запас по глубине необходим для обустройства дренажной системы и чтобы было пространство для утепления подошвы основания.
  • Дно траншеи засыпается и тщательно утрамбовывается слоем песка в 50 мм. Данный этап очень важен, ведь именно песчаная подушка поможет равномерному распределению смещений грунта по всей подошве, о чем писалось выше. Чтобы дополнительно защитить песчаную подушку от воды и влаги, боковые поверхности траншеи гидроизолируют.
  • Следующий этап – это армирование, или вязка арматуры (см. Как правильно вязать арматуру для фундамента). Этот этап очень важен, ведь именно арматура несет основные нагрузки. 4 металлических прута (диаметра 12 мм) связываются таким образом, чтобы поперечным сечением данной конструкции стал квадрат размером 20х20 см.Полученные коробки выкладываются в траншею на камни, чтобы впоследствии арматурные конструкции залить толщей бетона.
  • Выставляется опалубка, которую проще всего сделать из предварительно окрашенной ДВП. Покраска ДВП необходима для предотвращения «вытяжки» из смеси воды данным материалом. Стенки опалубки выставляются строго вертикально, применяя уровень либо отвес, по самому краю траншеи. Для закрепления стенок применяют брус, забиваемый в землю.
  • Затем подготовленная конструкция заливается бетонной смесью (см. Марка бетона для ленточного фундамента и Пропорции бетона для ленточного фундамента), и обязательно применяется вибратор для бетона, который возможно заказать прямо с бетоном. После заливки, основание накрывается пленкой для увеличения времени испарения воды. Это снижает вероятность проявления трещин.
  • И, конечно, фундамент обязательно требует выполнения гидроизоляции. Наиболее недорогим, но надежным способом будет гидроизоляция ленты битумной мастикой. Она надежно защищает основание, как от капиллярного проникновения влажности, так и  от проникновения вод из грунта. Но у обмазочной изоляции есть существенный минус – для механических нагрузок ее устойчивость невысока, а ведь они обязательно будут воздействовать на мелкозаглубленную подошву.Поэтому фундамент довольно часто изолируют рулонным рубероидом. Хотя такой вариант относительно дорогой, но зато он достаточно надежный. Ведь тщательно выполненная изоляция не будет повреждена подсыпающимся грунтом или при линейных деформациях основания. А перед проклеиванием фундамента 2-мя слоями рубероида, на ленту наносится расплавленная битумная мастика. При таком варианте за надежность изоляции  основания беспокоиться не придется.
К содержанию ↑

Видео-инструкция

Ленточный фундамент. Выбор и основные правила

Мелкозаглубленный фундамент лучше закладывать по весне. В этом случае не придется торопить время, чтобы основание набрало прочность в течение 3-4 недель. А затем, можно будет не торопясь ставить сруб бани или дома. Это важный момент, поскольку по расчетам специалистов, основание на зимний период без нагрузки оставлять не рекомендуется.

Рекомендуем к прочтению:

silastroy.com

Ленточный мелкозаглубленный фундамент для дома

Существует множество различных разновидностей фундаментов для дома, бани, гаража. Одни виды из них более популярны в массовых, другие же специализируются под использование в конкретных ситуациях (пример: на черноземе, песчаной или глинистой почве).

Но вряд ли кто-то будет спорить с тем, что именно армированный ленточный и плитный фундамент для дома, бани или гаража имеет самую высокую популярность в наших краях.

Читайте также: технология армирования фундаментной плиты.

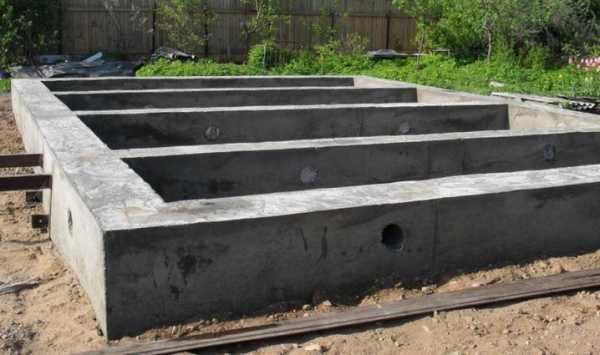

Готовый мелкозаглубленный фундамент

В особенности армированный плитный или ленточный незаглубленный фундамент мелкого заложения в почве, устройство которого намного проще сделать, а потому эти виды можно сделать полностью своими руками. Именно про мелкозаглубленный фундамент для частного дома мы сейчас и поговорим.

Читайте также: особенности возведения разных типов фундаментов для дома своими руками.

Особенности устройства

Если вы подбираете фундамент для бескаркасного дома или бани на глинистой почве или черноземе, то вам лучше всего подойдет именно устройство мелкозаглубленного ленточного фундамента.

Виды ленточных фундаментов из блоков газобетона или плиты ФБС удобны своей конструкцией и способом передачи усилий. Они напрямую принимают нагрузки на себя и передают их на грунты, что лежат ниже. Однако, в отличие от фундаментов для бани с цельной плитой, бетона на производство ФБС блоков из газобетона надо намного меньше, равно как и времени.

Приведем пример, когда мелкозаглубленный фундамент монтируется непосредственно под несущие элементы дома или бани. Если дом имеет подвал, то нагрузки передаются между стенами из блоков, плитами перекрытия, а затем и фундаментом.

Читайте также: как сделать фундамент для дома с подвалом своими руками?

Если же дом не имеет плиты перекрытия, а полы дома или бани заливаются обычной стяжкой по гальке, то конструктивные нагрузки передаются непосредственно через стены дома или бани. В любом случае мелкозаглубленный столбчатый фундамент постройки считается универсальным. Даже СНиП рекомендует возводить стандартные дома малоэтажной застройки или бани именно на ленточных основаниях из ФБС блоков газобетона.

к оглавлению ↑

Назначение

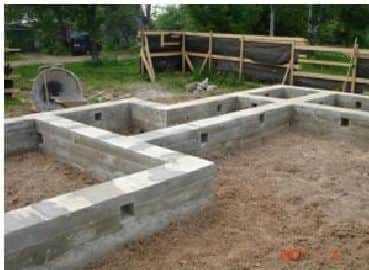

Возьмем пример, когда мелкозаглубленный фундамент из блоков газобетона на глинистой почве или черноземе от обычного отличается тем, что он имеет гораздо меньшие габариты.

Если стандартный монолитный глубокозаглубленный ленточный фундамент для дома или бани имеет глубину от 1 метра (а его общая высота может доходить до 2 и даже больше метров), то мелкозаглубленный образец вряд ли будет выше 1 метра.

Пример и расчет мелкозаглубленного ленточного фундамента блоков ФБС из газобетона показывает, что при этом заглубляться плита на глинистой почве будет сантиметров на 60-70, а остальная часть его стен будет выполнять функции цоколя. Такое решение может усугубить проблему установки цоколя дома или бани. Ведь не будет же вся плита перекрытия укрывать пространство из блоков высотой в 1-1,5 метра. Но решить ее очень просто.

Надо всего лишь достроить до плиты недостающую часть стен из кирпича, а затем провести утепление мелкозаглубленного ленточного фундамента из блоков газобетона (ФБС). При этом использование комбинированных ограждений поможет вам избежать сколько проблем, что связаны с излишней жесткостью основания дома.

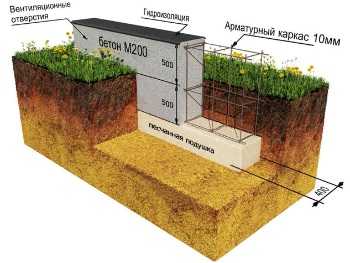

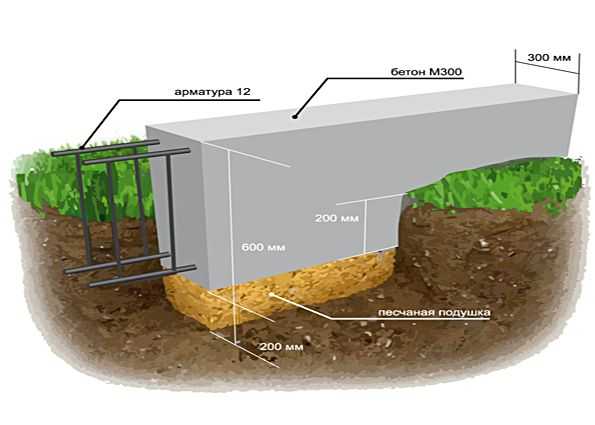

Схема-рисунок мелкозаглубленного фундамента

Сколько случаев, когда в большинстве их даже не учитывают, однако дома из блоков на пучинистых грунтах часто сталкиваются с проблемой выталкивания или усадки определенных конструкций из плиты.

В таком случае армированный жесткий монолитный фундамент глубокого заложения из блоков ФБС может сыграть с вами злую шутку. Ведь его устройство не позволит ему погасить нагрузки, а скорее приведет к появлению трещин.

Ставят мелкозаглубленные ленточные фундаменты на глине, песке, мягком и жестком грунте. Ограничений в этом плане у вас почти нет.

Но сразу же отметим, что если вы планируете работать на песчаном грунте или грунте со слабой структурой, то расчет фундаментов мелкого заложения не рекомендует излишне перегружать основание за счет использования слишком тяжелой плиты.

Да и вообще, мелкозаглубленные основания из газобетона идеально подходят, когда вам необходимо выполнить строительство относительно легкого дома с единственной цельной плитой перекрытия.

Для крупных коттеджей все же следует подбирать более надежные и дорогостоящие варианты из ФБС блоков. Впрочем, сколько выбрать вам скорее поможет точный расчет, к нему лучше и обратиться.

Обратимся к основным плюсам и минусам подобных конструкций из газобетона. Они тоже имеют значение, и довольно серьезное.

Основные плюсы:

  • экономичность;
  • практичность;
  • возможность гасить нагрузки от нестабильных грунтов;
  • упрощенный расчет;
  • строительство ведется по более простой технологии.

Основные минусы:

  • не подходит для обустройства крупных тяжелых зданий;
  • в некоторых случаях усаживается, из-за нестабильного промерзания грунта.

к оглавлению ↑

Технология строительства и ее нюансы

Разобравшись со всеми особенностями таких оснований, обратимся к процессам его непосредственного возведения.

Читайте также: обустройство песчаной подушки для строительства фундаментов на пучинистых грунтах.

Как вы сами понимаете, технология строительства фундамента такого типа довольно проста. Мелкозаглубленный ленточный фундамент своими руками из газобетона возводить намного проще, чем стандартный из ФБС блоков.

Причем неважно, на песчаном или глинистом грунте вам предстоит работать. В любом случае такие основания не снабжаются подушкой, имеют гораздо меньший объем и проще армируются.

Расчет их выполняется тоже намного быстрее. Это подтверждает и текущий СНиП на ленточные фундаменты. Однако технология их возведения все равно имеет несколько нюансов, которые следует в обязательном порядке рассмотреть.

Читайте также: обзор лучших вариантов фундаментов для частного дома.

к оглавлению ↑

Оценка и расчет, разработка траншей и засыпка подготовки

Начало возведения оснований всегда выполняется по одному и тому же принципу. В первую очередь оценивают грунты, с которыми вам предстоит работать. Они оказывают решающее влияние на множество факторов.

Так, если вам предстоит сделать фундамент блоков ФБС из газобетона на песчаном слабом грунте, то необходимо будет выполнить дополнительный расчет нагрузок. Скорее всего, ширина стены в нем будет больше, чем у стандартных моделей, так как песок имеет свойство усаживаться.

Также в песчаном грунте чаще появляются грунтовые воды, и распространяются они быстрее, что приводит к необходимости дополнительной рулонной гидроизоляции как стен основания, так и нижней части перекрытия дома (или самого пола, если перекрытие не монтировалось).

Разметка плана фундамента

Оценку почвы выполняют с помощью геологического анализа. После этого выполняют примерный расчет габаритов фундамента и приступают к копке траншеи. Траншею раскапывают на 30-50 см шире, чтобы иметь возможность беспрепятственно организовать опалубку из бруса и сформировать все конструкции.

Если грунты слишком слабые, то стенки траншей могут укреплять изделиями из того же бруса или досок, но такое бывает очень редко. Ведь глубина заложения фундамента мелкозаглубленного типа равняется всего 0,5-0,8 метрам.

На дно траншей засыпают подготовку из гравия и песка. Их часто комбинируют, чтобы добиться большей устойчивости грунта.

После этого идет трамбовка подготовки и, если в этом есть необходимость, обустройство геотекстиля. СНиП рекомендуется выполнять устройство слоя геотекстиля в том случае, если грунты у вас очень нестабильны, могут просачиваться водой или прорастают различного рода сорняками.

Расчет конструкции любого фундамента – это чрезвычайно важный момент. Расчет ведется, применяя СНиП, ГОСТ и все доступные вам справочники.

Это если вы намереваетесь сделать всю работу самостоятельно. Впрочем, не худшим вариантом будет решение обратиться к специалистам, которые выполнят расчет быстро, и с гарантией положительного результата.

В мелкозаглубленных фундаментах обсчитывают основные габариты. Если фундамент монолитный, то принимаются и за расчет армирования фундамента.

Устройство основания, тип грунтов, уровень грунтовых вод и прочие подобные факторы будут напрямую влиять на то, каким будет расчет всех его габаритов, и что получится в итоге.

Читайте также: особенности возведения различных типов фундаментов своими руками.

к оглавлению ↑

Формирование опалубки

Непосредственно строительство монолитного основания начинается с оборудования опалубки. Опалубка создается из деревянного бруса и досок разных размеров. В нашем случае возможно применение сравнительно мягкого бруса, так как давление от мелкозаглубленных конструкций не столь серьезно.

Впрочем, качество дерева и самого бруса должно быть на высоте иначе опалубка может разрушиться еще на стадии заливки бетона. А это уже сулит огромные проблемы.

Дно опалубки, как правило, не формируется. Технология обустройства фундаментов позволяет использовать вместо дна гравийную подготовку, которую мы засыпали еще на стадии разработки траншей.

Арматурный каркас в опалубке мелкозаглубленного фундамента

Из бруса собираются исключительно стенки опалубки. Также с помощью более прочного бруса с большим сечением монтируются крепления для опалубки, чтобы ее не развалило напором бетонной массы.

Если говорить о конкретных габаритах бруса для опалубки, то вам понадобится несколько моделей разных размеров. В частности, нужна модель бруса габаритами 40*40 мм для креплений опалубки, доски разных размеров и модель бруса 20*30 мм для скрепления их между собой.

Саму опалубку собирают из укрепленных щитов разных размеров, которые подбирают с наружной стороны деревянными опорами. Сделать ее вполне реально своими руками.

Читайте также: несъемная опалубка из пенополистирола.

к оглавлению ↑

Устройство армирования

Как мы уже упоминали выше, сделать армирование фундамента своими руками тоже можно без особых проблем, однако конкретный арматурный каркас нужно рассчитать заранее.

Если говорить про общие рекомендации, то мелкозаглубленные фундаменты армируют вертикально ориентированным каркасом из нескольких уровней.

На нижнем уровне располагается мощная стержневая арматура А3 и А4. Ее диаметр может равняться 15-20 мм. Таких стержней не должно быть много. Как правило, хватает и 4 штук.

Выше идут хомуты-подставки. На них крепится второй уровень из более слабой арматуры толщиной до 14 мм. Таких уровней может быть несколько.

Все элементы обвязываются проволокой и прихватываются сваркой в местах критических сцеплений. Затем металлическая или стеклопластиковая арматура опускается непосредственно в опалубку.

Читайте также: как делается ручная вязка арматуры для фундамента?

Ставят ее на специальные держатели из пластика. Они необходимы для того, чтобы каркас держался на определенном уровне и не вываливался из нижней части конструкции.

к оглавлению ↑

Мелкозаглубленный ленточный фундамент своими руками (видео)

к оглавлению ↑

Заливка раствора

Раствор в фундамент заливают в последнюю очередь и только после того, как все предыдущие работы уже будут завершены. Заливают его с помощью разных методов. Самый продуктивный – это бетононасос. С его помощью удается заполнить всю полость среднего по своим габаритам ленточного фундамента всего за каких-то несколько часов.

Мы рекомендуем заказывать бетон на специальных заводах, чтобы его к вам привозили в мобильных бетономешалках или миксерах, как их называют в народе.

Такая рекомендация обуславливается необходимость залить фундамент за короткий срок. А самостоятельно сформировать достаточное количество бетонной массы, да еще и без крупного оборудования, практически невозможно.

С миксерами и бетононасосами же работа ускоряется в десятки раз.

pofundamenty.ru

Фундамент мелкозаглубленный: плюсы и минусы, устройство

В дачном и коттеджном строительстве мелкозаглубленные фундаменты стали востребованными после появления легких строительных и отделочных материалов.

Специалисты объясняют повышение потребительского спроса высокой стоимостью, трудоемкостью монтажа, обслуживания монолитных и блочных фундаментов глубокого заложения.

Кроме этого, подобные фундаменты несложно сделать своими руками.

Посмотрите видео об особенностях мелкозаглубленного фундамента

Недостатки фундаментов глубокого заложения

• На широте московского региона грунт промерзает на глубину от одного до полутора метров. Заложение такой конструкции – процесс весьма длительный и трудоемкий.

• Помимо стоимости бетонного раствора требуются значительные средства на обустройство несущего каркаса, опалубки, эффективной тепло гидроизоляции и закрытого прифундаментного дренажа.

• Высокие фундаментные основания эксплуатируются в сложных условиях механических, пучинистых и гидростатических нагрузок. Даже в комбинированном варианте битумно-полимерные фундаментные гидробарьеры с большими затратами средств и рабочего времени приходится обновлять через каждые10-12 лет.

Мелкозаглубленный фундамент: плюсы и минусы

Фундаменты такого типа привлекают своей универсальностью, поскольку с одинаковым успехом могут использоваться при строительстве тяжелых кирпичных и легких пенно-газобетонных малоэтажных домов. По отзывам застройщиков, стоимость такой конструкции обойдется почти в 3 раза меньше.

При заложении основания экономится 60-70% бетонного раствора, более чем вдвое снижается трудоемкость монтажных работ.

Существенный минус таких технологий – это отсутствие подвальных помещений. В какой-то степени он компенсируется возведением пристроек и вспомогательных строений предназначенных для обустройства: саун, кочегарок, гаражей и других хозяйственных служб.

Устройство мелкозаглубленного фундамента

Стандартные основания закладываются на глубину 300-400 мм, для легких каркасных и не отапливаемых строений практикуется заложение фундамента непосредственно на поверхности грунта. В таком варианте полностью отсутствуют нагрузки от сезонных подвижек пучинистых грунтов.

• Популярный вариант незаглубленного основания – это плитный фундамент. Характерная особенность такой системы – низкое удельное давление на единицу площади. Армированная плита высотой до 40 см может стать надежным основанием для газоблочного дома повышенной этажности или кирпичного с мансардной крышей и цокольным этажом.

• На слабых песчаных грунтах по всем параметрам оправдан выбор жесткой монолитной конструкции, способной компенсировать и эффективно распределять эксплуатационные и усадочные напряжения. В качестве подошвы монолитного фундамента используется уплотненная песчано-щебневая подушка, высотой от 200 до 600 мм.

Ширина подошвы определяется глубиной заложения фундамента, уровнем воспринимаемых нагрузок, плотностью грунта. На пучинистых участках этот показатель варьируется на уровне от 40 до 1200 см. На плотных грунтах это значение можно уменьшить в два раза.

Пучение грунта надежно устраняется добавлением в грунтовую отсыпку 50% керамзитового отсева или крупного песка, другом варианте — созданием утепленной прифундаментной отмостки.

Малозаглубленное основание дома в меньшей степени подвержено разрушению грунтовой влагой. Тем не менее, не следует допускать его подтопления. Проблема решается созданием лоткового поверхностного отвода, особенно актуального на низинных участках сложного рельефа.

В зависимости от плотности застройки, дренируемая вода отводится за границу осушаемого участка или утилизируется в дренажных колодцах.

        Поделиться:

Рекомендуем прочитать:

nastroike.com
