Система маркировки сталей по Евронормам.
Европейская система обозначений сталей подробно приводится в стандарте EN 10027, состоящем из двух частей: часть 1 определяет порядок наименований сталей (присвоения им буквенно-цифровых обозначений), а часть 2 — порядок присвоения сталям порядковых номеров.
1. Наименования сталей.
Согласно EN 10027 Часть 1 стали по порядку присвоения им наименований делятся на две группы. В первую группу включены стали, наименования которых определяются их назначением и механическими или физическими свойствами. Вторую группу составляют стали, наименования которых определяются их химическим составом.
Группа 1. Наименования сталей, включенных в первую группу (см. таблицу 1), состоят из одной или более букв, связанных с назначением стали, за которыми следуют цифры, определяющие ее свойства. За цифрами могут следовать дополнительные символы, определяющие состояние поставки стали и ее назначение.
Таблица 1. Наименования сталей группы 1 по EN 10027
| Начальная буква | Назначение стали Свойство, определяемое цифрами |
Дополнительные символы | ||||
| Группа 1 | Группа 2 | |||||
| S = G = стальное литье Ставится впереди, если необходимо | Конструкционные стали Например: S355J0 ранее: Fe 510C Свойство: минимальный предел текучести (Re) в Н/мм2 | Работа разрушения при ударе | Температура | С = с повышенной пластичностью в холодном состоянии D = для нанесения покрытий в горячем состоянии E = для эмалирования F = для ковки и штамповки L = для работы при низких температурах M = термомеханически упрочненная N = нормализованная O = для шельфовых конструкций Q = термообработанная S = для судостроения T = для труб W = стойкая к атмосферной коррозии | ||
| 27 Дж | 40 Дж | 60 Дж | °C | |||
| JR | KR | LR | +20 | |||
| J0 | K0 | L0 | 0 | |||
| J2 | K2 | L2 | -20 | |||
| J3 | K3 | L3 | -30 | |||
| J4 | K4 | L4 | -40 | |||
| J5 | K5 | L5 | -50 | |||
| J6 | K6 | L6 | -60 | |||
| M = термомеханически упрочненная N = нормализованная Q = после закалки и отпуска G = другие качества, если необходимо с 1 или 2 цифрами | ||||||
| P = G = стальное литье Ставится впереди, если необходимо | Стали для котлов и сосудов высокого давления Например : P265B ранее: FeE265KR Свойство: минимальный предел текучести (Re) в Н/мм2 (три цифры) | M = термомеханически упрочненная N = нормализованная Q = термообработанная B = баллоны со сжатым газом S = обычные сосуды под давлением G = другие качества, если необходимо с 1 или 2 цифрами | H = высокая температура L = низкая температура R = комнатная температура X = высокая или низкая температура | |||
| L = | Стали для трубопроводов Например: L360Q ранее: 360QT Свойство: минимальный предел текучести (Re) в Н/мм2 (три цифры) | M = термомеханически упрочненная N = нормализованная Q = термообработанная G = другие качества, если необходимо с 1 или 2 цифрами | Буква и цифра, если необходимо | |||
| E = | Стали для машиностроения Например: E295 ранее: Fe490-2 Свойство: минимальный предел текучести (Re) в Н/мм2 (три цифры) | G = другие качества, если необходимо с 1 или 2 цифрами | ||||
| B = | Арматурные стали Например: B500N Свойство: предел текучести (Re) в Н/мм2 (три цифры) | N = нормальной вытяжки H = высокой вытяжкиG = другие качества, если необходимо с 1 или 2 цифрами | ||||
| Y = | Стали для предварительно-напряженных конструкций Например: Y1770C ранее: Fe1770 Свойство: Минимальное временное сопротивление (Rm) в Н/мм2 (четыре цифры) | C = холоднотянутая проволока H = горячекатаные или предварительно- напряженные прутки Q = термообработанная проволока S = тонкий трос G = другие качества, если необходимо с 1 или 2 цифрами | ||||
| R = | Рельсовые стали Например: R0880Mn ранее: 3B Свойство: минимальное временное сопротивление (Rm) в Н/мм2 (четыре цифры, возможен ноль впереди) | Mn = высокое содержание марганца Cr = легированная хромом G = другие качества, если необходимо с 1 или 2 цифрами | Q = термообработанная проволока | |||
| H = если установлен предел текучести HT = если установлено временное сопротивление | Холоднокатаный листовой прокат из высокопрочных сталей для холодной штамповки Например: h520M ранее: FeE420HF Свойства: минимальный предел текучести (Re) в Н/мм2 (три цифры) минимальное временное сопротивление (Rm) в Н/мм2 (три цифры и HT впереди) | M = термомеханически упрочненный или холоднокатаная B = закаленная в печи P = легированная фосфором X = двухфазная Y = с малым содержанием элементов внедрения (C и N) G = другие качества, если необходимо с 1 или 2 цифрами | ||||
| D = | Листовой прокат для холодной штамповки Например: DC12EK ранее: FeK4 Свойства: C = холоднокатаный D = горячекатаный X = состояние проката (две буквы или цифры) | D = для нанесения покрытий в горячем состоянии EK = для эмалирования DK = для безгрунтового эмалирования G = другие качества, если необходимо с 1 или 2 цифрами | ||||
| T = если установлен предел текучести TH = если установлена твердость | Упаковочные листы и ленты Например: T660 ранее: DR660 Свойство: заданный п2редел текучести (Re) в Н/мм для двойного обжатия (три цифры) Например: TH52 ранее: F52 Свойство: средняя твердость (TH и две цифры) | Дополнительные символы не предусмотрены | Дополнительные символы не предусмотрены | |||
| M = | Электротехни ческие стали Например: M400-50A ранее: FeV400-50HA Свойство: предельно допустимые потери на перемагничивание в Вт/кг, умноженные на сто (три цифры) | Для магнитной индукции от 1. 5 Тесла (при 50 Гц) A = с неориентированным зерном D = нелегированные без заключительного отжига E = легированные, без заключительного отжига N = с нормальными потерями на перемагничивание Для магнитной индукции от 1.7 Тесла (при 50Гц) S = ориентированное зерно с ограниченными потерями на перемагничивание P = ориентированное зерно с низкими потерями на перемагничивание |
Дополнительные символы не предусмотрены | |||
Рассмотрим, как расшифровываются приведенные в таблице 3 примеры.
- S355J0 — конструкционная сталь с минимальным пределом текучести 355 Н/мм2 и работой разрушения при ударе 27 Дж, измеренной при температуре 0°C.
- P265B — сталь для баллонов со сжатым газом с минимальным пределом текучести
- 265 Н/мм2.
- L360QB — термообработанная сталь для магистральных трубопроводов с минимальным пределом текучести 360 Н/мм2.
- E295 — машиностроительная сталь с минимальным пределом текучести 295 Н/мм2.
- B500N — арматурная сталь с пределом текучести 500 Н/мм2 нормальной вытяжки.
- Y1770C — холоднотянутая проволока из стали для предварительно-напряженных конструкций с минимальным временным сопротивлением 1770 Н/мм2.
- R0880Mn — рельсовая сталь с высоким содержанием марганца с минимальным временным сопротивлением 880 Н/мм2.
- h520M — термомеханически упрочненная листовая высокопрочная сталь для холодной штамповки с минимальным пределом текучести 420 Н/мм2.
- DC12EK — холоднокатаная листовая сталь для холодной штамповки для эмалирования. T660 — упаковочный лист (лента) с заданным пределом текучести для двойного обжатия
- 660 Н/мм2.
- TH52 — упаковочный лист (лента) с твердостью 52.
- M400-50A — электротехническая сталь с предельно допустимыми потерями на перемагничивание 4 Вт/кг для магнитной индукции от 1.5 Тесла при частоте 50 Гц с неориентированным зерном
Группа 2. В группу 2 включены стали, наименования которых определяются их химическим составом.
Группа 2 разделена на четыре подгруппы в зависимости от назначения и содержания легирующих элементов (см. таблицу 2).
Таблица 2. Наименования сталей группы 2 по EN 10027
| Начальная буква | Назначение стали Свойство, определяемое цифрами |
Дополнительные символы | ||
| Группа 1 | Группа 2 | |||
| С = G = стальное литье Ставится впереди, если необходимо | Нелегированные стали со средним содержанием Mn < 1% (кроме автоматных) Например: C35E ранее: 2C35 Первое число: среднее содержание углерода, умноженное на 100 (до трех цифр) | E = заданное максимальное содержание серы R = заданный интервал содержания серы D = для тянутой проволоки C = с повышенной пластичностью в холодном состоянии S = пружинная T = инструментальная W = для сварочной проволоки G = другие качества, если необходимо с 1 или 2 цифрами После букв E и R может следовать цифра, определяющая содержание серы, умноженное на 100 | ||
| Без буквы G = стальное литье Ставится впереди, если необходимо | Нелегированные стали с содержанием Mn > 1%, нелегированные автоматные стали, легированные стали (кроме быстрорежущих) с содержанием каждого легирующего элемента до 5% Например: 28Mn6 ранее: 28 Mn 6 Первое число: среднее содержание углерода, умноженное на 100 (до трех цифр) | Легирующие элементы: Буквы: символы химических элементов Цифры: отделены тире, соответствуют среднему содержанию элемента, умноженному на нижеследующие коэффициенты | Дополнительные символы не предусмотрены | |
| Элемент | Коэффициент | |||
| Cr, Co, Mn, Ni, Si, W | 4 | |||
| Al, Be, Cu, Mo, Nb, Pb, Ta, Ti, V, Zr | 10 | |||
| Ce, N, P, S | 100 | |||
| B | 1000 | |||
| X= G = стальное литье Ставится впереди, если необходимо | Легированные стали (кроме быстрорежущих) со средним содержанием по меньшей мере одного легирующего элемента более 5% Например: X5CrNi18-10 ранее: X 5 CrNi 18 10 Первое число: среднее содержание углерода, умноженное на 100 (до трех цифр) | Легирующие элементы: Буквы: символы химических элементов, выстроенные по убыванию содержания элементов (при одинаковом содержании — в алфавитном порядке) Цифры: отделены тире, соответствуют среднему содержанию элемента | ||
| HS= | Быстрорежущие стали Например: HS2-9-1-8 ранее: HS 2-9-1-8 Числа, отделенные тире: содержания легирующих элементов в следующем порядке: W-Mo-V-Co | Дополнительные символы не предусмотрены | Дополнительные символы не предусмотрены | |
Рассмотрим приведенные в таблице, а также дополнительные примеры.
- C35E — нелегированная сталь со средним содержанием углерода 0.35%, с содержанием марганца менее 1% и заданным максимальным содержанием серы.
- 28Mn6 — нелегированная сталь со средним содержанием углерода 0.28% и марганца 1.5% (6, деленное на коэффициент 4).
- 13CrMo4-5 — нелегированная сталь со средним содержанием: углерода — 0.13%, хрома -1%, молибдена — 0.5% и содержанием марганца более 1%.
- X5CrNi18-10 — легированная сталь со средним содержанием: углерода — 0.05%, хрома -18.0%, никеля — 10.0%.
2. Порядковые номера.
Порядок присвоения сталям порядковых номеров определяется Европейским стандартом EN 10027 Часть 2. Порядковый номер стали представляется в виде 1.XXXX, где 1. определяет, что данный материал относится к сталям. В дальнейшем при расширении принятой системы нумерации предполагается использовать последующие цифры для обозначения других материалов (в немецкой системе нумерации материалов, являющейся прообразом Европейской, символ 0.
Используется, например, для обозначения чугунов, 2. -для обозначения жаропрочных сплавов на основе никеля и кобальта, 3. — для обозначения цветных металлов и сплавов). Следующие две цифры после 1. определяют номер группы сталей, а две последние — порядковый номер стали в группе.
По номеру группы можно однозначно определить к какому типу относится та или иная сталь. В таблице 3 приведены интервалы номеров, используемых для различных типов сталей. Более подробную классификацию можно найти непосредственно в стандарте EN 10027 Часть 2.
Таблица 3. Нумерация сталей по EN 10027
| Группа сталей | Порядковые номера | |
| Нелегированные стали | Стали обыкновенного качества | 1.00ХХ |
| Качественные стали | 1.01 ХХ — 1.09ХХ | |
| Высококачественные стали | 1. 10ХХ — 1.13ХХ |
|
| Инструментальные нелегированные стали | 1.15ХХ — 1.18ХХ | |
| Легированные стали | Инструментальные легированные стали | 1.20ХХ — 1.28ХХ |
| Быстрорежущие стали | 1.32ХХ — 1.33ХХ | |
| Износостойкие стали | 1.34ХХ | |
| Подшипниковые стали | 1.35ХХ | |
| Материалы со специальными свойствами | 1.36ХХ — 1.39ХХ | |
| Нержавеющие стали | 1.40ХХ — 1.45ХХ | |
| Жаропрочные и жаростойкие стали | 1.46ХХ — 1.49ХХ | |
| Высококачественные легированные конструкционные стали | 1.50ХХ — 1.85ХХ | |
| Свариваемые высококачественные стали | 1.87ХХ — 1.89ХХ |

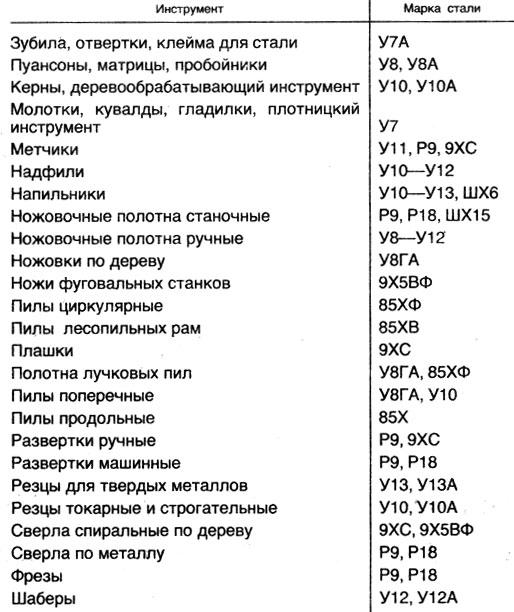

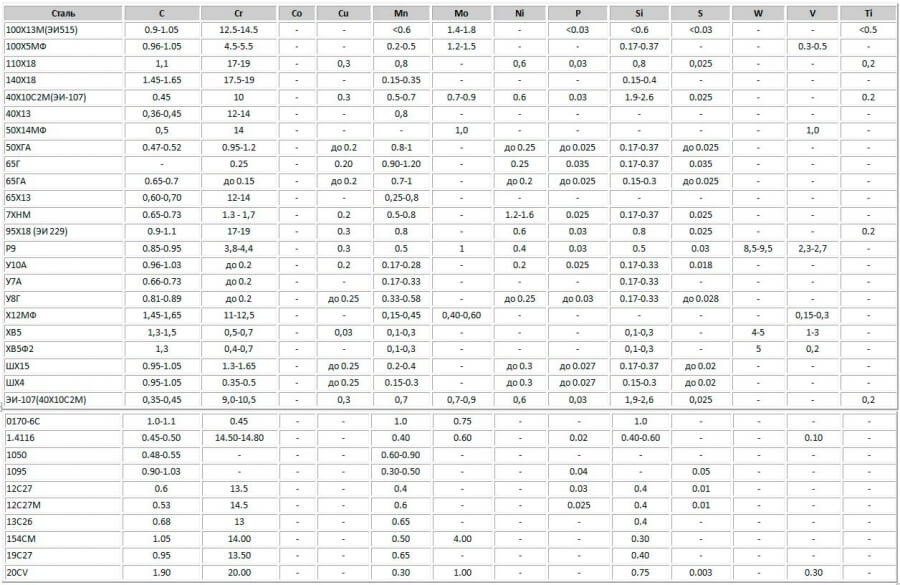

Определение марки стали по искре
Цена:
от: до:
Название:
Артикул:
Текст:
Выберите категорию:
Все Категории» Абразивный инструмент»» Абразивный инструмент на керамической связке»»» Шлифовальные круги тип 1( прямой профиль) 25А (белые)»»» Шлифовальные круги тип 1( прямой профиль) 63С (зеленые)»»» Шлифовальные круги тип 11( чашечные конические) 25А (белые)»»» Шлифовальные круги тип 11( чашечные конические) 63С (зеленые)»»» Шлифовальные круги тип 12( тарельчатые плоские) 25А (белые)»»» Шлифовальные круги тип 12( тарельчатые плоские) 63С (зеленые)»»» Шлифовальные круги тип 14( тарельчатые) 25А (белые)»»» Шлифовальные круги тип 14( тарельчатые) 63С (зеленые)»»» Шлифовальные круги тип 6»»» Бруски»» Инструмент на бакеллитовой связке»»» Круги отрезные армированные по черным, цветным металлам и нержавеющим сталям тип 41»»» Круги отрезные армированныепо бетону (камню, кирпичу) тип 41»»» Круги зачистные армированные тип 1 (прямой профиль)»»» Сегменты шлифовальные»»» Круги отрезные не армированные»»» Круги для заточки пил тип 3 (конический профиль) »»» Круги зачистные не армированные тип 1 (прямой профиль)»» Инструмент на гибкой основе»»» Наждачная бумага»»»» Наждачная бумага в рулонах»»»» Наждачная бумага в листах»»» Лепестковые круги КЛТ»»» Лепестковые круги КЛ»»» Лепестковые круги КЛО»»» Фибровые диски»»» Клетированные диски»»» Ленты бесконечные»»» Шлифблоки»» Паста ГОИ»» Вулканитовые круги»» Тигли» Измерительный инструмент»» Штангенциркули»» Измерительные приборы»» Калибры»»» Гладкие калибры-пробки»»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr»» Концевые меры длины»» Линейки металлические»» Рулетки»» Угольники слесарные» Стальные клейма и инструменты для маркировки HEIDENPETER»» Серия GRAVUREM-S Standart ( стандартные требования, до 800 МПа)»» Серия CYRILLIC ALPHABET ( КИРИЛЛИЦА)»» Серия OVERSIZES ( высота > 16 мм)»» Серия GRAVUREM-№1 extra-extra ( маркировка нержавеющих сталей, защита от коррозии)»» Серия GRAVUREM-SPECIAL ( повышенная точность оттиска)»» Серия GRAVUREM-T ( контролируемая глубина оттиска)»» Серия GRAVUREM-RP ( точечные)»» Серия GRAVUREM-R ( бережная маркировка)»» ПУАНСОНЫ В НАБОРАХ С ДЕРЖАТЕЛЯМИ»» НУМЕРАЦИОННЫЕ ГОЛОВКИ серии "Compact Marker"»» РУЧНЫЕ ДЕРЖАТЕЛИ ДЛЯ СТАЛЬНЫХ КЛЕЙМ» Металлорежущий инструмент»» Сверла»»» Сверла с коническим хвостовиком Р6М5(HSS) ГОСТ 10903-77, DIN-345»»» Сверла с коническим хвостовиком HSSCo5 (Р6М5К5) ГОСТ 10903-77, DIN-345»»» Сверла с коническим хвостовиком длинные, ГОСТ 12121-77»»» Сверла с цилиндрическим хвостовиком Р6М5, HSS ГОСТ-10902, DIN-338»»» Сверла с цилиндрическим хвостовиком HSSCo5 (Р6М5К5) ГОСТ-10902, DIN-338»»» Сверла с цилиндрическим хвостовиком длинные ГОСТ 886-77, DIN-340»»» Сверла с цилиндрическим хвостовиком длинные HSSCo5 DIN-340»»» Cвёрла с цилиндрическим хвостовиком сверхдлинные для металла и нержавеющей стали»»» Сверла с цилиндрическим проточенным хвостовиком»»» Сверла для сварных точек с центральной вставкой по DIN-1897»»» Центровочные сверла тип "А" ГОСТ 14952-75, ТУ 2-3912-001, DIN 333»»» Центровочные сверла тип "NC" для станков с ЧПУ»»» Сверла монолитные твердосплавные с цилиндрическим хвостовиком ГОСТ 17274-71»»» Наборы сверл»»» Сверла для печатных плат»»» Ступенчатые сверла для листовых материалов»»» Сверла двухсторонние»» Метчики»»» M- метрическая резьба с основным (крупным) шагом»»»» M- машинные метчики для материалов до 600 MПа (N/mm2)»»»» M- машинные метчики для материалов до 800 MПа (N/mm2)»»»» M- машинные метчики для материалов до 1000 MПа (N/mm2)»»»» M- машинные метчики для материалов до 1200 MПа (N/mm2)»»»» M- машинные метчики для чугуна до 1400 MПа (N/mm2)»»»» M- машинные метчики для материалов до 1400 MПа (N/mm2)»»»» M- машинные метчики для нержавеющих сталей до 1000 MПа (N/mm2)»»»» M- машинные метчики HSSE-PM универсального применения»»»» M- машинные метчики удлиненной серии EL»»»» M- машинно-ручные однопроходные метчики»»»» M- гаечные метчики»»»» M — комплекты метчиков из 2-х или 3-х штук»»»» M- метчики-раскатники для материалов до 1000 MПа (N/mm2)»»» Mf- метрическая резьба с мелким шагом»»»» Mf- машинные метчики для материалов до 1000 MПа (N/mm2)»»»» Mf- машинные метчики для материалов до 800 MПа (N/mm2)»»»» Mf- машинные метчики для материалов до 1400 MПа (N/mm2)»»»» Mf- машинные метчики для нержавеющих сталей до 1000 MПа (N/mm2)»»»» Mf- машинные метчики HSSE-PM универсального применения»»»» Mf- гаечные метчики»»»» Mf-машинно-ручные однопроходные метчики»»»» Mf — комплекты метчиков из 2-х штук»»»» Mf- метчики-раскатники для материалов до 1000 MПа (N/mm2)»»» G- трубная цилиндрическая резьба»»» UNC- дюймовая резьба с крупным шагом»»» UNF- дюймовая резьба с мелким шагом»»» BSW / BSF- дюймовая резьба Витворта с крупным и мелким шагом»»» NPT- дюймовая коническая резьба»»» Rc — трубная коническая резьба»»» Pg — электротехническая трубная резьба»»» Vg- вентильная резьба»» Плашки круглые»»» М- метрическая резьба с основным ( крупным) шагом»»» Mf — метрическая резьба с мелким шагом»»» NPT ( К ) — дюймовая коническая резьба»»» R — трубная коническая резьба»»» G — трубная цилиндрическая резьба»»» Pg — электротехническая трубная резьба»»» UNC — дюймовая цилиндрическая резьба с основным (крупным) шагом»»» UNF — дюймовая цилиндрическая резьба с мелким шагом»»» Vg — вентильная резьба»» Наборы сверл, метчиков и плашек»» Зенковки»»» Зенковки 60 градусов»»» Зенковки 90 градусов»» Развертки»»» Развертки ручные»»» Развертки машинные»»» Развертки — расширители 1:16»» Фрезы»»» Борфрезы»»» Фрезы дисковые отрезные ГОСТ 2679-93»»» Фрезы для пазов шпонок сегментных ГОСТ 6648-79»»» Фрезы концевые с коническим хвостовиком ГОСТ 170»»» Фрезы концевые с цилиндрическим хвостовиком ГОСТ 1702»»» Фрезы модульные»»» Фрезы монолитные (концевые и шпоночные)»»» Фрезы торцевые»»» Фрезы трехсторонние»»» Фрезы цилиндрические»»» Фрезы шпоночные»»» Фрезы червячные»»» Фрезы радиусные выпуклые и вогнутые»» Пластины твердосплавные»»» Напайные пластины»»» Сменные пластины»» Токарные резцы»»» Резцы отрезные ГОСТ 18884-73»»» Резцы подрезные отогнутые ГОСТ 18880-82»»» Резцы проходные отогнутые ГОСТ 18877-82»»» Резцы проходные прямые ГОСТ 18878-73»»» Резцы проходные упорные отогнутые ГОСТ 18879-73»»» Резцы проходные упорные прямые ГОСТ 18879-73»»» Резцы расточные ГОСТ 18882-73, ГОСТ 18883-73»»» Резцы резьбовые ГОСТ 18876-73»»» Канавочные резцы»»» Резцы левые» Алмазный инструмент и инструмент из СТМ»» Карандаши алмазные правящие»» Круги алмазные»» Бруски алмазные правящие»» Круги эльборовые»» Надфили алмазные»» Паста алмазная»» Сверла алмазные»» Сверла алмазные трубчатые»» Стеклорезы алмазные» Оснастка для электро-бензо-пневмоинструмента»» Оснастка для перфораторов»»» Буры для перфораторов SDS+»»» Буры для перфораторов SDSmax»»» Пики, долота, зубила, переходники для перфораторов »» Биты для шуруповертов»»» Биты, насадки, головки, держатели USH»»» Биты, насадки, головки, держатели ПРАКТИКА»» Коронки биметаллические»» Коронки твердосплавные»» Сверла по кирпичу и бетону твердосплавные»» Сверла по стеклу и кафелю»» Сверла по дереву»»» Перовые сверла по дереву»»» Сверла для мебельных стяжек»»» Сверло по дереву 3-х заходное»»» Сверло по дереву спиральное»»» Винтовое сверло по дереву»»» Сверла ФОРСТНЕРА»»» Сверла фрезерные»» Диски пильные с твердосплавными пластинками»» Диски алмазные»» Коронки алмазные»» Корщетки для дрелей и шлифмашинок»» Патроны и переходники для дрелей»» Пилки для электролобзиков»»» Пилки REBIR для электролобзиков »»» Пилки BOSCH для электролобзиков»»» Пилки ПРАКТИКА для электролобзиков»» Полировальные приспособления»» Аккумуляторы для электроинструмента»» Ножи для электрорубанков»» Наборы инструментов и приспособлений» Сварка и пайка»» Все для сварки»» Сварочные электроды»» Сварочная проволока»» Все для пайки» Слесарно-монтажный инструмент»» Головки сменные и приспособления к ним»» Зубила слесарные»» Кельмы»» Стамески, долота»» Клещи»» Ключи»»» Ключи динамометрические»»» Ключи комбинированные»»» Ключи накидные»»» Ключи разводные»»» Ключи рожковые»»» Ключи свечные»»» Ключи торцевые»»» Ключи трубные (КТРы)»»» Ключи шестигранные Г-образные»» Молотки и кувалды»» Наборы инструментов»» Топоры »» Надфили»» Напильники»»» Напильники квадратные»»» Напильники круглые»»» Напильники плоские»»» Напильники полукруглые»»» Напильники ромбические»»» Напильники трехгранные»»» Напильники для заточки цепей бензопил»» Ножевки по металлу»» Ножницы по металлу»» Отвертки»» Плоскогубцы, кусачки, и т.
д.»» Струбцины»» Степлеры ручные и скобы к ним»» Пинцеты» Средства индивидуальной защиты» Станочная оснастка и приспособления»» Воротки для метчиков и плашек»» Станочные оправки тип 7711, тип 7616, тип 7626»» Втулки переходные тип 1751, тип 1761, тип 5361, тип 1655, тип 1676»» Цанги ER тип 7618»» Патроны для сверлильных станков»» Патроны токарные»» Резьбонарезные патроны и головки»» Тиски »» Центры вращения и упорные» Электро- и бензоинструмент» Ручной инструмент»» Степлеры ручные механические и скобы»» Различный ручной инструмент» Смазочные материалы Бренды» ANDRE абразивный инструмент» GRATTEC — инструменты для снятия заусенцев, фасок и шабрения поверхностей.» GRAVUREM MASUS стальные клейма»» КЛЕЙМА БУКВЕННЫЕ»» КЛЕЙМА ЦИФРОВЫЕ»» НАБОРЫ ПУАНСОНОВ С ДЕРЖАТЕЛЯМИ»» ГОЛОВКИ НУМЕРАЦИОННЫЕ серии "Compact Marker"»» ДЕРЖАТЕЛИ ДЛЯ КЛЕЙМ» FANAR металлорежущий инструмент»» Метчики»»» М, Mf- метрическая основная и метрическая мелкая резьба»»»» Машинные метчики»»»»» Серия MasterTAP»»»»» Серия 800»»»»» Серия 800X»»»»» Серия INOX (для обработки нержавеющих сталей)»»»»» Метчики для левой резьбы LH»»»»» Серия 1400»»»»» S-NC серия (для использования в станках с ЧПУ и ОЦ)»»»»» Серия FAN (для обработки сталей, нержавейки, чугуна)»»»»» Серия WGN ( метчики-раскатники)»»»»» Серия AL (для обработки алюминия)»»»»» Серия GAL (для обработки алюминиевых сплавов)»»»»» Серия Az (с шахматным расположением зубов)»»»»» Серия EL (сверхдлинные метчики для глубоких отверстий)»»»»» Серия FAN-Ni (для обработки никеля и жаропрочных сплавов на его основе)»»»»» Серия GG (для обработки чугуна)»»»»» Серия Ti (для обработки титана, никеля, бронзы, легированных и нержавеющих сталей)»»»»» Серия Ms (для обработки меди, бронзы, латуни)»»»»» Серия HRC 50 (для обработки материалов с твердостью до 50HRC)»»»» Машинно-ручные (машинные) однопроходные метчики»»»» Машинно-ручные ( ручные) комплектные метчики»»»»» HSS машинно-ручные ( ручные) комплектные метчики »»»»» INOX машинно-ручные ( ручные) комплектные метчики»»»»» HSS левые машинно-ручные ( ручные) комплектные метчики»»»»» HRC40 машинно-ручные ( ручные) комплектные метчики»»»» Гаечные метчики»»»» Комбинированные метчики-сверла»»»» Метчики-биты»»» G- трубная цилиндрическая резьба»»» UNC- унифицированная американская дюймовая резьба с крупным шагом»»» UNF- унифицированная американская дюймовая резьба с мелким шагом»»» BSW- дюймовая резьба Витуорта с крупным шагом»»» BSF- дюймовая резьба Уитворта с мелким шагом»»» NPT- дюймовая коническая резьба»»» Pg — трубопроводная резьба»»» Rc — трубная коническая резьба»»» Vg- вентильная резьба»» Сверла спиральные ц/х по нержавеющим сталям DIN-338 серия INOX»» Плашки круглые»»» М- метрическая основная и Mf- метрическая мелкая резьба»»»» Плашки круглые серия 800 правая метрическая резьба»»»» Плашки круглые серия 800 левая метрическая резьба»»»» Плашки круглые серии INOX (для обработки нержавеющих сталей) метрическая резьба»»» G- трубная цилиндрическая резьба »»»» Плашки круглые для трубной цилиндрической резьбы G cерия 800»»»» Плашки круглые для трубной цилиндрической резьбы G серия INOX (для обработки нержавеющих сталей)»»» Плашки круглые для американской унифицированной дюймовой резьбы UNC с крупным шагом»»» Плашки круглые для американской унифицированной дюймовой резьбы UNF с мелким шагом»»» Плашки круглые для дюймовой резьбы BSW ( дюймовая резьба Уитворта с крупным шагом)»»» Плашки круглые для дюймовой резьбы BSF ( дюймовая резьба Уитворта с мелким шагом)»»» NPT- американская коническая трубная резьба»»» Pg — трубопроводная резьба»»» R — трубная коническая резьба»»» Vg — вентильная резьба»» Воротки для метчиков и плашек»» Калибры»»» Гладкие калибры-пробки»»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr»» Наборы резьбонарезного инструмента»» Станочная оснастка»» Твердосплавные фрезы»» Фрезы из быстрорежущей стали»» Зенковки с направляющей»» Зенковки»» Конические развертки 1:16» WIERTLA BAILDON сверла»» Сверла с к/х шлифованные HSS, NWKc, DIN 345»» Сверла с к/х по нержавеющей стали серии INOX »» Сверла с ц/х вальцованные HSS, светлые NWKa, DIN 338»» Сверла с ц/х шлифованные HSS, длинные , DIN 340»» Сверла с проточенным хвостовиком» TIVOLY металлорежущий инструмент»» Сверла по металлу средней серии»»» Универсальные сверла для малых диаметров ( < 2.
5 мм)»»» Сверла c ц/х по металлу серия "FURIUS"»»» Сверла c ц/х по металлу серия "T"»»» Сверла с ц/х проточенным хвостовиком»» Сверла по металлу экстрадлинной серии»» Метчики машинные HSS»» Метчики сверхдлинной серии»» Зенковки с цилиндрическим хвостовиком»» Воротки для плашек» ZPS-FN — осевой металлорежущий инструмент»» Метчики машинные»»» Метчики машинные P-K-N»»» Метчики машинные серия UNI P-M-K-N»»» Метчики машинные серия -M- ( для нержавеющей стали)»» Сверла»»» Сверла спиральные с цилиндрическим хвостовиком DIN 338 HSSCo5»»» Сверла спиральные с цилиндрическим хвостовиком DIN 338 HSS»»» Сверла спиральные с цилиндрическим хвостовиком DIN 340 длинная серия HSSCo5»»» Сверла спиральные с цилиндрическим хвостовиком DIN 340 длинная серия HSS»»» Сверла спиральные с цилиндрическим хвостовиком с направляющей (для сварных точек)»»» Сверла спиральные с цилиндрическим хвостовиком DIN 1869 сверхдлинной серии HSS»»» Сверла спиральные с цилиндрическим хвостовиком DIN 1869 сверхдлинной серии HSSCo5»»» Сверла спиральные с коническим хвостовиком HSS, DIN 345»»» Сверла спиральные с коническим хвостовиком HSSCo5, DIN 345»»» Центровочные сверла тип "А"»»» Центровочные сверла тип "NC"»» Плашки круглые»»» Плашки круглые HSS метрическая резьба P-K-N»»» Плашки круглые HSSCo5 метрическая резьба P-K-M-N»» Фрезы»»» Фрезы концевые быстрорежущие HSSCo8»»» Фрезы концевые твёрдосплавные VHM»» Зенковки конические с цилиндрическим хвостовиком» NAREX Zdanice»» Метчики»»» M, Mf- метчики для метрической резьбы»»»» Машинные метчики»»»» Ручные метчики»»»» Гаечные метчики»»» G- метчики для трубной цилиндрической резьбы»»» UNC — метчики для дюймовой резьбы с крупным шагом»»» UNF — метчики для дюймовой резьбы с мелким шагом» VÖLKEL — металлорежущий инструмент»» МЕТЧИКИ»»» M, MF — метрическая резьба»»»» Машинные метчики»»»»» Машинные метчики универсального применения»»»»» Машинные метчики для нержавеющей стали и титана»»»» Метчики-раскатники»»»» Ручные метчики»»»» Машинно-ручные метчики»»»» КОМБИНИРОВАННЫЕ МЕТЧИКИ-СВЕРЛА»»»» УДЛИНЕННЫЕ МАШИННЫЕ МЕТЧИКИ»»» UNC, UNF — дюймовая резьба»»» BSW, BSF — дюймовая резьба Уитфорта»»» G — трубная резьба»»» NPT- коническая дюймовая резьба»»» Pg — электротехническая резьба»»» Rc — трубная коническая резьба»» ПЛАШКИ»»» M, Mf — плашки с метрической резьбой»»» UNC, UNF — плашки с дюймовой резьбой»»» G — плашки с трубной резьбой»»» BSW, BSF — плашки с резьбой Витворта»»» NPT — плашки с конической дюймовой резьбой»»» Vg — плашки с вентильной резьбой»»» Pg — плашки с электротехнической резьбой»» ВОРОТКИ ДЛЯ МЕТЧИКОВ И ПЛАШЕК
Производитель:
ВсеABRABOROANDRE abrasive articlesAPX TechnologieASKAYNAK, ТурцияBISON-BIALBOSCHESABFANARFELOGLOBUSGRATTECHavera, ГерманияHeidenpeterHeller, ГерманияIZAR, ИспанияKARNASCHKEMMLERKULLENMP-SNAREX ZdaniceNOOK, ЛатвияOregonParitet, ЛатвияPFERDREBIR, ЛатвияSAIT, ИталияTaerosol OYTITEX+, ГерманияTIVOLYUSHVÖLKELWiertla BaildonWILPU, ГерманияYG-1ZM-KOLNOZPS-FNБАЗ (Белгород)БелоруссияБуревестник (Гатчина)ВМПАВТОГерманияЕСАБ-СВЭЛ (СПб)Каменец-ПодольскийКитайКМЗ (Копейск)КОМЗ (Каменск)КРИН (Киров)ЛАЗ (Луга)Межгосметиз (Мценск)МЕТАЛЛИСТ (Глазов)НИЗ (Новосибирск)ПМ (Рязань)ПРАКТИКАРоссияСеверсталь(Череповец)Северсталь-метиз(Орел)СМИ (Арефино)СПРИНТ (Москва)СтИЗСЭЗ (Сычевка)тестТруд (Вача)ЧИЗ (Челябинск)
Новинка:
Всенетда
Спецпредложение:
Всенетда
Результатов на странице:
5203550658095
Стальные штампы, типоразмеры и держатели
GT SCHMIDT производит инструменты для маркировки стали с момента своего первого открытия в 1895 году.
Уже более 125 лет мы поставляем практически во все отрасли высококачественные и самые надежные стальные штампы, стальные тип, держатели штампов и держатели типов.
Мы предлагаем широкий ассортимент инструментов для маркировки стали как для ручного, так и для машинного применения. Мы производим ручные штампы и держатели прямого типа ручного типа. Если вы занимаетесь маркировкой роликами, маркировкой прессом или маркировкой вращающимися роликами, у нас есть тип стали, стальные штампы, держатели машинного типа и опорные приспособления, необходимые для вашего приложения маркировки деталей.
Свяжитесь с нами
ПОСМОТРЕТЬ ВСЕ НАШИ ШТАМПЫ, ТИПЫ, МАТРИЦЫ И ДЕРЖАТЕЛИ
Стальные штампы
Тип стали
Стальные штампы
Типодержатели и держатели штампов
Общая информация о маркировке стали
ОБЩИЕ РЕКОМЕНДАЦИИ ПО НАНЕСЕНИЮ МАРКИРОВКИ: НАЛИЧИЯ СИМВОЛОВ, РАЗМЕР СИМВОЛОВ И ИНТЕРЕС
Символы с отступом
Размер символов следует определять путем измерения лицевой стороны инструмента, как показано на эскизах символов ниже.
Инструменты Sharp Face и Aerocut измеряются на вершине выгравированной поверхности. Символы в стиле Flat Face и Outline измеряются по внешнему краю или общему размеру выгравированного лица.
Рельефные символы
Они являются исключением и измеряются от оттиска, а не от лицевой стороны штампа. Размер определяется высотой отпечатка в точке, где приподнятая часть встречается с фоном.
Символы с тиснением
Размер символа с тиснением измеряется в точке, где скос мужского штампа соприкасается с фоном.
ИНСТРУМЕНТЫ ДЛЯ МАРКИРОВКИ СТАЛИ GT SCHMIDT ДОСТУПНЫ В ОДНОМ ИЗ СЛЕДУЮЩИХ ПЯТИ ЛИЦ.
SHARP FACE
Символы с острым торцом используют острую кромку, где инструмент соприкасается с деталью. Острый инструмент для лица проникает легче, чем другие стили.
AEROCUT FACE
Гравированная поверхность Aerocut образует специально разработанную закругленную поверхность для маркировки оттисков с минимальным напряжением в точке контакта.
FLAT FACE
Плоские символы используются для создания более широкого впечатления. Эта поверхность часто используется на латуни или других цветных металлах или когда оттиск должен быть заполнен цветом.
КОНТУР ЛИЦА
Они имеют две резкие линии лица, чтобы создать впечатление двойной линии контурного символа. Этот стиль часто используется для выделения торговых названий или дизайнов.
AEROCUT DOT FACE
Эти поверхности имеют специально закругленные прерывистые поверхности для минимально возможного напряжения. Они рекомендуются для фитингов высокого давления, самолетов и других деталей, где острые инструменты могут нарушить молекулярную структуру металла.
РАЗМЕР СИМВОЛОВ И ИНТЕРЕС
Определение требований к размеру символов для вашего Знака:
Существует естественная тенденция выбирать больший размер символов, чем требуется. Это приведет к тому, что матрица может оказаться слишком длинной для области маркировки, или требования к тоннажу могут быть излишне увеличены.
Каждая буква или цифра занимает пространство, ширина которого равна высоте. Дроби (1/2, 1/4 и т. д.) составляются с символами в ряд, а не друг над другом. Дробь будет занимать место, равное буквам или цифрам того же размера.
Например, символы 1/8″ расположены через 8 интервалов в дюйме. Маркировка слова «ЗАКАЛЕННОЕ» с помощью символа 1/8″ заняла бы один дюйм. То же чтение в символах размером 3/32 дюйма даст отметку длиной 3/4 дюйма.
При наличии особых требований наш логотип, штампы или шрифт могут быть увеличены на большую площадь или сжаты, чтобы можно было наносить легенду на ограниченном участке.
РАССТОЯНИЕ СТАНДАРТНОГО ТИПА
Расстояние стандартного типа легко определить. Пробел равен размеру символа, умноженному на общее количество символов в чтении. (т. е. если используется символ размером 1/16 дюйма, а слово из восьми символов будет иметь длину 1/2 дюйма). Символы сжатого и расширенного стиля уменьшат и увеличат эти размеры соответственно.
ПРЯМОЙ ИНТЕРФЕЙС ДЛЯ ЛОГОТИПА
Прямой интервал между логотипами определяется так же, как и стандартный интервал между шрифтами. Каждый символ занимает пространство, равное размеру символа.
Интервал с логотипом с накаткой
Расстояние между логотипом с накаткой рассчитывается так же, как и с прямым логотипом, за исключением того, что перед и после чтения добавляется пробел, равный половине символа. Таким образом, бланк логотипа с накаткой на один символ длиннее, чем прямой логотип с тем же чтением.
Общие указания по маркировке
Глубина гравировки (стандарты GTS)
| Размер символов | Глубина |
| 3/64 дюйма | 0,012″ |
| 1/16″ | 0,014″ |
| 3/32 дюйма | 0,018″ |
| 1/8″ | 0,023″ |
| 5/32″ | 0,028″ |
| 3/16″ | 0,031″ |
| 7/32″ | 0,033″ |
| 1/4 дюйма | 0,035″ |
| 5/16″ | . 040″ |
| 3/8″ | 0,050″ |
| 7/16″ | 0,055″ |
| 1/2″ | 0,060″ |
| 5/8″ | 0,062″ |
| 3/4 дюйма | 0,078″ |
| 1″ | 0,093″ |
Сверхглубокая гравировка
Требуется, когда материал удаляется с детали после нанесения маркировки и требуется нанести ненормально глубокую маркировку. Штампы для клеймения имеют очень глубокую гравировку и плоскую поверхность, чтобы фон горячего штампа не касался материала.
Гравировка с регулируемой глубиной
В некоторых случаях гравировка может быть меньше стандартной глубины. Товарные знаки и другие макеты надписей часто имеют неправильную форму, что может привести к неравномерному отпечатку. Выгравировав все символы и линии границ несколько мельче, штамп может «опуститься» (это означает, что штамп будет проникать в фон, так что вся метка будет одинаковой глубины).
0003
Скосы
Угол или скос сторон выгравированных символов может изменяться в зависимости от конкретного применения. Однако на большинстве штампов для маркировки низкоуглеродистой стали выгравированы скосы под углом 45 градусов. Инструменты для клеймения или тиснения имеют более прямые стороны и плоские поверхности. Более тяжелые фаски и очень глубокая гравировка иногда используются для особо сложных работ по маркировке.
Требования к давлению для маркировки
Давление для маркировки одного символа Sharp Face (в тоннах)
Чтобы оценить требования к давлению при маркировке, умножьте тоннаж одного символа на количество знаков, которые должны быть нанесены. Чтобы отметить половину глубины, умножьте требуемый тоннаж на 0,75; чтобы отметить удвоенную глубину, умножьте требуемую тоннажность на 1,33; чтобы отметить трехкратную глубину, умножьте требуемую тоннажность на 1,7.
| Размер символов | Мягкая сталь | Мягкий алюминий | Инструментальная сталь | Глубина символов |
| 1/16 | 0,25 | 0,15 | 0,38 | . 003 |
| 3/32 | 0,5 | 0,3 | 0,75 | .004 |
| 1/8 | 0,75 | 0,45 | 1,13 | .006 |
| 5/32 | 1 | 0,6 | 1,5 | .007 |
| 3/16 | 1,88 | 1,13 | 2,82 | .008 |
| 1/4 | 2.1 | 1,26 | 3,15 | .010 |
| 5/16 | 3 | 1,8 | 4,5 | .013 |
| 3/8 | 4 | 2,4 | 6 | .016 |
| 7/16 | 4,75 | 2,85 | 7.13 | .016 |
| 1/2 | 5,7 | 3,42 | 8,55 | .017 |
| 5/8 | 7,5 | 4,5 | 11.25 | .020 |
| 3/4 | 9,25 | 5,55 | 13,88 | . 020 |
| 7/8 | 11 | 6,6 | 16,5 | .020 |
| 1 | 13 | 7,8 | 19,5 | .020 |
Его также можно использовать для сверления или легкого фрезерования.
Лазерный гравер по стали создает сильный нагрев в процессе гравировки, что приводит к испарению материала. Это создает полость на поверхности, которая воспринимается глазом и на ощупь. Поэтому это особенно рекомендуется, когда лазерная маркировка подвергается стрессу после обработки.
Удаляемая поверхность будет поглощать энергию лазера, а затем испаряться, обнажая поверхность материала.
Он устойчив к поверхностным обработкам, которые будут применяться после маркировки (покраска, гальванизация и т. д.), и поэтому сохраняет читаемость маркировки.
