Виды железобетонных перемычек: размеры и маркировка

ЖБ перемычки являются распространенными строительными конструкциями, которые выливают из тяжелого бетона в заводских условиях и дополнительно усиливают армирующим каркасом. Изделия используют при монтаже оконных и дверных проемов, они имеют повышенную стойкость к нагрузкам на изгиб. Технология производства и требования к эксплуатации ЖБИ продукции установлены ГОСТом 948-2016.

Виды ЖБ перемычек

Перемычки входят в ассортимент продукции любого завода ЖБИ. Изделия из железобетона применяют для обустройства перекрытий проемов дверей, окон, арок, в т.ч. для фасадов зданий с выступающей кирпичной кладкой и прочих монтажных работ.

Для изготовления бетонных армированных конструкций используют марки бетона – от М250 (В20), не ниже.

Согласно ГОСТу 984-84 изделия делят на 4 группы:

1. ПБ – брусковые. Перемычки железобетонные размеры: сторона сечения – до 25 см, длина бруска в зависимости от марки – от 103 до 596 см. Бруски разной длины отличаются системой армирования и весом.
2. ПП – плитные. ЖБИ состоит из нескольких брусков. Параметры: прямоугольное сечение, ширина – от 25 см.
3. ПГ – балочные. ЖБ перемычки выполнены в Г-образной форме, по всей длине имеют выемку на ¼ толщины бруска, что позволяет их использовать на участках примыкания железобетонных межэтажных перекрытий.
4. ПФ – фасадные. Изделия используют снаружи зданий для закрытия проемов.

Строительные нормы допускают применять в особых ситуациях наклонные грани и торцы. Опорная поверхность при этом может иметь меньшую площадь.

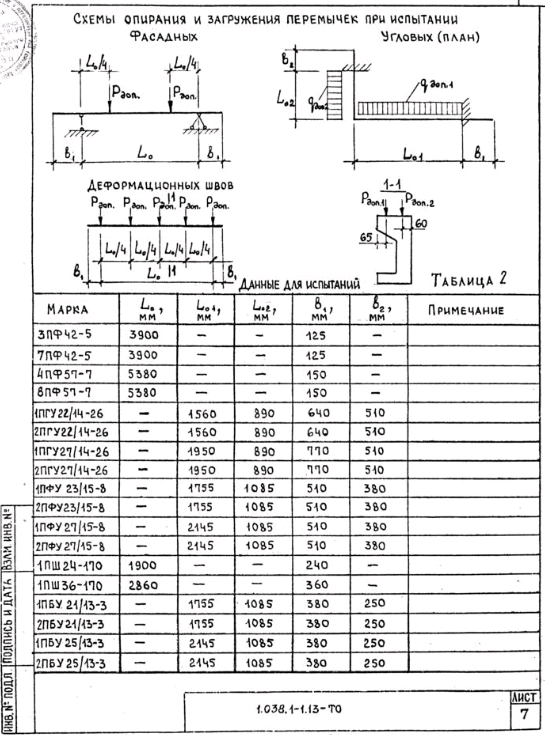

Маркировка

Вся ЖБИ продукция маркируется согласно установленным стандартам ГОСТ заводом-производителем. Обозначение включает в себя буквы и цифры, за которыми зашифрованы параметры и технико-эксплуатационные характеристики изделия.

В маркировке перемычек железобетонных зашифрованы следующие параметры конструкции:

• классификация изделия;
• габариты – типоразмер балки, длина;
• технические характеристики армирующего элемента;
• допустимые нагрузки;
• возможность эксплуатации ж/б конструкции в особых условиях;
• сведения о строповочных составляющих, отверстиях.

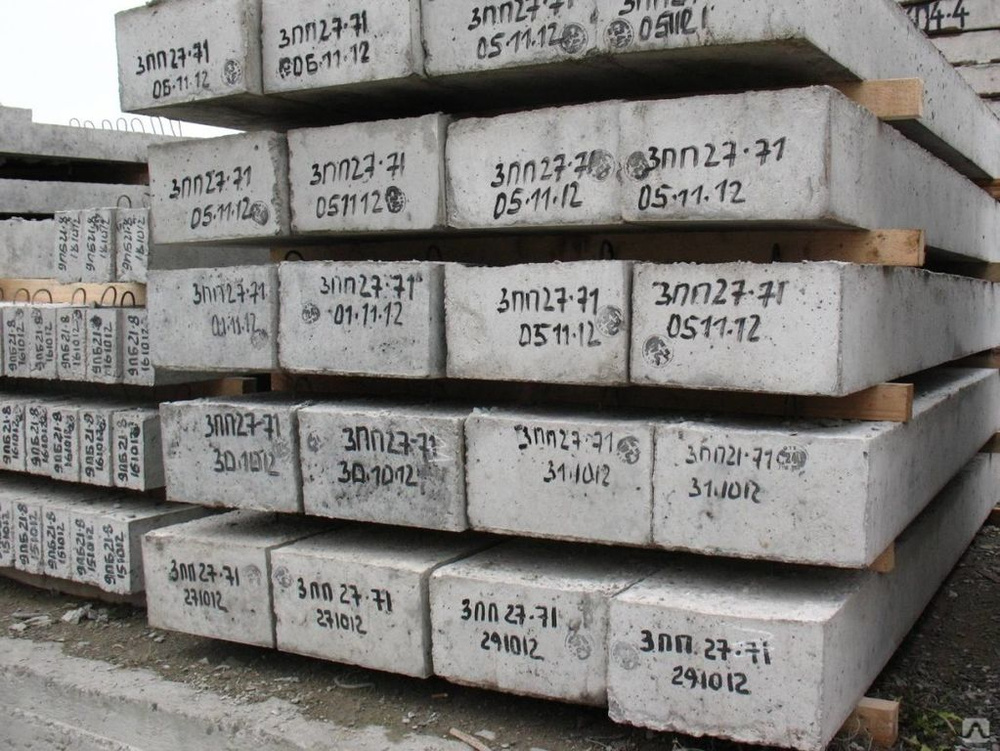

Пример маркировки по ГОСТу перемычки железобетонной:

2ПБ 10-1-п.

Расшифровка: изделие брускового типа с сечением 120х140 мм (№2), длина бруска – 10 дм (1030 мм), допустимая нагрузка на конструкцию — 1 кН/м, оборудовано строповочной петлей.

ГОСТ

Стандартизация перемычек ЖБ ГОСТ 948-84 была принята еще в 1984 г. Ее разрабатывали специально для кирпичных зданий. При этом требования и нормы данного строительного стандарта допускают использовать при изготовлении ж/б конструкций для перекрытий стеновых проемов, возведенных из других каменных строительных материалов.

ЖБИ изделия применяют в малоэтажном строительстве. Размеры и максимальную нагрузку на конструкцию рассчитывают специалисты на этапе проектирования сооружения и оформления проектной документации. Заводские перемычки из железобетона любого типа всегда можно приобрести в нужном количестве на строительном рынке, при этом по доступной цене.

О компании

ООО «Новотех-Строй» реализует широкий ассортимент материалов для капитального строительства: железобетонные изделия, нерудные материалы, керамзит, бетон, цементный раствор, стеновые блоки, тротуарная плитка и многое другое. В своей работе мы ориентируемся на постоянно растущий спрос со стороны участников строительного рынка.

Ищете железобетонные изделия в Казани с доставкой в кратчайшие сроки? Тогда спешите оставить зявку по телефонам: +7 (843) 290-57-41, +7 (843) 226-77-00!

---

Гарантии оплата и прочее

Гарантии

«Новотех-Строй» гарантирует качество поставляемой продукции. С каждым клиентом мы заключаем договор, подтверждающий обязательства с обеих сторон.

Оплата

Мы принимаем оплату как на рассчетный счет, так и наличными.

Доставка

Мы производим доставку нашей продукции по Казани и Республике Татарстан.

Каталог продукции

Ознакомьтесь с нашим каталогом. Если Вы по какой-то причине не нашли того, что искали, обратитесь к менеджеру.

Заказать звонок

!

Мы используем cookie-файлы. С их помощью мы заботимся о Вас, улучшая работу этого сайта

Виды и размеры железобетонных перемычек. WEBDILER

15. 04.2021

1003

полезноежбиперемычки

Одна из наиболее распространенных в строительстве готовых конструкций – железобетонные перемычки. Это стандартные изделия, залитые на заводах из тяжелого бетона, укрепленного армирующим каркасом. Они хорошо выдерживают изгибающую нагрузку, поэтому укладываются в дверные и оконные проемы. Все нормативы по изготовлению и эксплуатационным требованиям для железобетонных перемычек изложены в ГОСТ 948-2016.

Что это такое? Бетонные перемычки согласно нормативным требованиям состоят из нескольких элементов: арматурного каркаса, повышающего прочностные характеристики, предотвращающего растрескивание при нагрузке; прочного бетонного монолита, размеры которого определены ГОСТом; элементов для строповки, необходимых для погрузо-разгрузочных работ, быстрого и безопасного монтажа. В местностях с холодным климатом для производства применяются морозостойкие бетоны. Прочность армирующей части рассчитывается в зависимости от изгибающих нагрузок, под которыми будут эксплуатироваться конструкции. Этот тип железобетонных изделий используется при строительстве, и выполняет такие задачи: дверные и оконные перемычки увеличивают нагрузку, которую выдерживают проемы; являются компенсаторами при действии разных типов нагрузок, например, над дверными проемами; помогают создать силовой контур, увеличивающих несущую способность конструктивных элементов; являются надежным контуром, на котором монтируется кровля. В зависимости от размеров и прочностных характеристик изделий, они могут использоваться при монтаже эстакад, путей для подъемных кранов или городских трамваев. В строительстве железобетонные перемычки над окнами или дверными поемами могут устанавливаться в кирпичных, блочных (в том числе из пено- и газобетона), каменных или монолитных зданиях.

Виды и маркировка перемычек Согласно нормативам ГОСТ 948-2016, промышленностью предлагается несколько основных видов ж/б перемычек: Брусковые (ПБ) со стороной сечения не более 25 см. В зависимости от марки изделия, его длина может быть от 1030 до 5960 мм. Стандартизированная брусковая перемычка может иметь 10 разных длин, каждая из которых имеет два подвида с разной массой и системой армирования. Плитные (ПП) составляются из нескольких брусковых и имеют ширину более 250 мм, имеют прямоугольное сечение. Перемычки Г-образного типа (ПГ) делаются с выемкой в четверть по всей длине, что позволяет использовать их в местах примыкания плит перекрытий. Фасадные (ПФ) закрывают проемы снаружи зданий за счет четвертного уступа.

В особых случаях нормативы допускают использование наклонных граней и торцов, но при этом площадь опорной плоскости может незначительно снижаться. Для заливки бетонных перемычек применяются бетоны марки М250 (В20) и выше. Как и для любых других железобетонных изделий, для перемычек разработаны маркировки, согласно действующим ГОСТам. Эти обозначения представляют собой буквенно-цифровой набор, и наносятся на одну из сторон каждого изделия: цифра вначале показывает порядковый номер поперечного сечения; сочетание букв ПП или ПБ указывает не тип сечения элемента; число после буквенного обозначения указывает на длину в дециметрах; следующая цифра указывает на нагрузку, которую выдерживает элемент в кН/м; индекс, отвечающий за материал применяемого арматурного каркаса; индекс «п» говорит о наличии петель для монтажа, выступающая арматура для крепления выступов и балконов обозначается «а», такелажные проушины или закладные элементы обозначаются буковой «б».

Например, в технической документации указывается, что в оконных проемах используются железобетонные балочные несущие перемычки 3ПБ-25-8Aт800п. Это означает, что нужно устанавливать элементы с поперечным сечением 12 на 22 см, длиной 246 см, расчетная нагрузка 8 кН/м, металлический каркас сделан из стали Aт800, с монтажными петлями.

Размеры Перемычки ЖБИ имеют стандартные размеры, утвержденные ГОСТом. Сечение определяется соответствующим индексом маркировки, например 2ПБ-13-1п. При этом размеры перемычек этого типа составляют 1290х120х140 мм. В зависимости от типа и марки этого конструктивного элемента его геометрические размеры могут изменяться. Для ПБ: длина от 1 до 6 м; ширина от 120 до 250 мм; высота от 65 до 585 мм. Для плитных перемычек ПП размеры составляют: длина от 1,1 до 3 м; ширина от 380 до 510 мм; высота от 65 до 220 мм. Элементы, маркированные ПГ, имеют такие габариты: длина от 1,5 до 6 м; ширина от 250 до 510 мм; высота от 290 до 585 мм. Фасадные железобетонные конструкции ПФ имеют стандартную ширину 250 мм и такие размеры: длина от 0,8 до 4,3 м; высота от 140 до 290 мм.

15.04.2021

1003

полезноежбиперемычки

Webdiler — это маркетплейс строительных материалов

с честными ценами от производителя

Оплати

кэшбэком до 99%

Покупайте товары, получайте кэшбэк и используйте его при следующих покупках. Одна единица кэшбэка равна одному рублю.

Электронный

документооборот

Доступ ко всем вашим счетам, доверенностям и закрывающим документам в одном личном кабинете.

Контроль

поставок 24/7

Система оповестит вас при поступлении средств и начислении кэшбэка, при отгрузке товара и формировании отгрузочных документов.

Обслуживание

24 часа

Система 24/7 позволяет выставить счёт и доверенность онлайн в любое время без привязки и занятости менеджеров.

видов перемычек | Их использование в жилищном строительстве

Двери и окна являются не только важными компонентами строительной конструкции, но также представляют собой уязвимые места в ее внешней оболочке. Создание проема в здании требует тщательного проектирования, поскольку при этом необходимо обеспечить сохранение структурной и термической стабильности. Вот где перемычка вступает в игру.

Что такое перемычка?

Перемычки представляют собой изгибаемые элементы (балки) и части конструктивной системы. Они являются горизонтальными (элементами), необходимыми для поддержки стены над проемами в стене, такими как дверь, окно или жалюзи.

Типы перемычек в зависимости от конструкционных материалов:
(a) Деревянные перемычки
(b) Каменные перемычки
(c) Кирпичные перемычки
(d) 00e 30 Усиленная перемычка B0 ) Бетонные перемычки
        01. Бетонные перемычки
        02. Железобетонные перемычки
                                        02(b)  Литые на месте перемычки
(f)  Стальные перемычки

• Стальные перемычки со стандартными полостями
• Стальные перемычки с широким внутренним листом
• Стальные перемычки с широким наружным листом
• Стальные перемычки с коротким внешним листом

900 000 7 Специализированные перемычки – Catnic
(h) Полые перемычки

(a) Деревянные перемычки

Это самый старый тип перемычек, но они используются даже сегодня. Деревянные перемычки обычно используются в холмистых районах, где древесина в изобилии дешева. На равнинах деревянные перемычки редко используются из-за их высокой стоимости, подверженности возгоранию и подверженности гниению из-за гниения или термитов.

Строительство дома

Избавьте свой дом от термитов с помощью этих советов по предотвращению появления термитов!

Деревянные перемычки могут состоять либо из цельного бруса (для небольших пролетов), либо из сборных секций из двух или более частей, скрепляемых болтами через соответствующие промежутки. См. рисунок выше. Эти сборные перемычки обычно используются для больших пролетов. Деревянные перемычки размещаются с надлежащей опорой на концах так, чтобы они перекрывали проемы. Позже над ним сооружают каменную кладку. Деревянные перемычки сравнительно слабы; поэтому над ними предусматривают разгрузочные или разгрузочные арки из кирпича или камня. Пространство между перемычкой и аркой заполняется кирпичной или каменной сердцевиной.

Следует уделить должное внимание следующим аспектам деревянных перемычек:

• Деревянные перемычки должны быть изготовлены из прочной и твердой древесины, такой как тик, палисандр или соль. В противном случае они, скорее всего, сгорят и сгниют или могут погнуться под большой нагрузкой.
• Величина опоры концов перемычки должна быть адекватной (обычно от 15 до 20 см). Эта горизонтальная конструкция должна опираться на раствор, чтобы обеспечить твердую и равномерную поддержку конструкции.
• Глубина должна составлять 1/12 пролета или 15 см, в зависимости от того, что больше. Его ширина выдерживается равной толщине стены.

b) Каменные перемычки

Они рекомендуются только в тех местах, где камень доступен в изобилии и конструкция выполнена из каменной кладки. Каменные перемычки также можно использовать в зданиях, состоящих из каменной облицовки. Каменные перемычки изготавливаются из плит камней достаточной длины без изъянов как в цельном виде, так и в соединении нескольких кусков. Толщина каменной перемычки должна быть 80 см, или 4 см на каждые 30 см пролета, в зависимости от того, что больше.

Использование каменных перемычек, как правило, не рекомендуется по следующим причинам:

• Камень, имеющий низкую прочность на растяжение, не может выдерживать поперечные напряжения. Следовательно, каменные перемычки никогда не должны использоваться для проема, превышающего 1 метр пролета, если только они не снабжены разгрузочными арками наверху, иначе для них потребуется ненормально глубокая перемычка.
• Трудно получить плиты из камней достаточной длины и глубины, свободные от дефектов или изъянов. Более того, каменные перемычки оказываются дорогостоящими, поскольку из-за их веса требуется много времени на добычу, транспортировку на стройплощадку, перевязку и специальную обработку на стройплощадке.

(c) Кирпичные перемычки

Используются для перекрытия небольших проемов (менее одного метра) с небольшой нагрузкой. Как правило, они состоят из кирпичей, которые обычно укладывают на торец, а иногда и на ребро.
Кирпичная перемычка сооружается на временной деревянной опоре (т. е. действует как центрирующая), известной как поворотная деталь. Кирпич с крестовиной больше подходит для возведения перемычек, так как при скреплении образует жонглирование и, следовательно, обладает большим сопротивлением сдвигу в торцевых стыках (большая прочность). Структура, образованная с использованием лягушачьих кирпичей, называется «кирпичной перемычкой».

Следует уделить должное внимание следующим моментам:

• Кирпичи должны быть твердыми, хорошо обожженными, без дефектов, таких как комки, трещины и дефекты, с острыми и прямыми краями.
• Глубина кирпичных перемычек, которая зависит от размера проема и внешнего вида кирпичной кладки, должна быть кратна ряду кирпичей. Обычно это 10 см, 20 см и так далее. №
• Для склеивания лягушачьих кирпичей следует использовать смесь цементного раствора в пропорции 1:3.
• Дверные и оконные рамы следует крепить с отступом 2,5 см от внешней стороны стены.

(d) Перемычки из армированного кирпича

Когда необходимо использовать кирпичные перемычки на больших пролетах, их армируют стальными стержнями. Эти перемычки строятся по тем же принципам, что и перемычки из железобетона, с той лишь разницей, что вместо бетона используется кирпич хорошего качества. Кирпичи укладываются параллельными рядами (либо ребрами, либо плашмя) таким образом, чтобы оставалось пространство шириной от 2 см до 4 см по длине для вставки арматуры, т. е. стальных стержней или стержней. Эти пространства с армированием затем заполняются или заливаются богатым цементным раствором или цементным бетоном. Но их не рекомендуется использовать в местности с высокой интенсивностью дождя или повышенной влажностью. Это связано с тем, что стержни могут подвергаться коррозии с течением времени, что ослабляет перемычку.

Строительство домов

Причины коррозии арматурной стали в бетоне

(e) Бетонные перемычки

В настоящее время наиболее часто используемыми типами перемычек являются бетонные перемычки, изготовленные из цементного бетона. Они бывают двух типов.
01.  Гладкая бетонная перемычка
02.  Железобетонная перемычка

01. Гладкая бетонная перемычка

• Изготавливаются из гладких бетонных балок. Они лишены стальных стержней; следовательно, они не подходят для тяжелых нагрузок.
• Изготавливаются только для пролета до одного метра.
• Бетон прочен на сжатие, но слаб на растяжение. Следовательно, эти перемычки не используются для более длинного пролета.

Строительство домов

Как производится бетон?

02. Железобетонные перемычки

В настоящее время широко используются железобетонные перемычки. ЖБИ заменил все остальные строительные материалы по следующим причинам или преимуществам –

9Перемычки из железобетона 0044 огнеупорны, долговечны, прочны, экономичны и просты в изготовлении.
• Разгрузочные арки исключаются при использовании железобетонных перемычек.
• Эти перемычки можно использовать для различных пролетов и условий нагрузки.
• Скорость строительства увеличивается при использовании сборных железобетонных перемычек.

ЖБТ-перемычки обычно сооружаются из бетонной смеси в соотношении 1:2:4 (1 цемент: 2 песок: 4 щебня, по объему), армированной стержнями из мягкой стали.
Ровный бетон непригоден для перемычек, так как он сравнительно слаб на растяжение. Следовательно, перемычки обычно укрепляют с помощью стержней из мягкой стали или какой-либо другой формы армирования. Количество армирования зависит от факторов, а именно ширины проема, пролета перемычки и общей нагрузки, которую должна нести перемычка.
В настоящее время большинство перемычек снабжаются погодными навесами или «чхайджа». При этом нужно соблюдать много мер предосторожности. Прочтите здесь, чтобы понять меры предосторожности, которые вы должны принять.

Строительство домов

Что такое железобетонная каркасная конструкция?

Типы перемычек из железобетона

Перемычки из железобетона могут быть сборными или монолитными:

01(a) Предварительно отлитые перемычки из железобетона до 2 метров или около того. Их отливают в деревянные формы и заранее отверждают. Сборные перемычки оказались экономичными, поскольку одна и та же форма может использоваться для изготовления нескольких перемычек. Более того, использование сборных перемычек из железобетона обеспечивает быстрое строительство, поскольку не требует дополнительного времени для отверждения или удаления опор. Однако при укладке сборной перемычки следует проявлять особую осторожность, чтобы убедиться, что отмеченная поверхность находится на верхней или верхней стороне.
Все сборные перемычки маркируются гудроном или краской вверху после заливки бетона в форму, чтобы отличить его от основания. Это важно, потому что, если грани перевернуты в положении или арматура перевернута, произойдет разрушение конструкции, что поставит ее под угрозу.

Строительство домов

Что такое сборный железобетон?

Согласно «М. М. Гояля, для большинства обычных дверных и оконных проемов общепринятой практикой является изготовление сборных перемычек, преимущество которых состоит в том, что сразу же установка перемычки над проемом позволяет возводить над ней кирпичную кладку, тогда как монолитная перемычка должна дать затвердеть, прежде чем над ним можно будет возводить кирпичную кладку. Сборные перемычки должны иметь четкую маркировку буквой «Т», указывающую на верхнюю часть перемычки, чтобы они правильно прилегали к стальной арматуре в нижней части перемычки.

02(b) Монолитные бетонные перемычки

Для больших пролетов перемычки следует отливать на месте. Для монолитных железобетонных перемычек возведение центровки, укладку арматуры и бетонирование производят как обычно. Концы стержней зацеплены для увеличения сцепления или связи между ними и бетоном. Для перемычек требования по глубине и армированию можно сравнить следующим образом:

Строительство домов

Разница между сборным и монолитным бетоном

(i) Глубина перемычки

• Для обычных нагрузок примите глубину 15 см для пролетов до 1,2 м. Добавляйте еще 2,5 см на каждые дополнительные 40 см пролетов.

(ii) Армирование в перемычках

Количество основных стержней зависит от нагрузки, которую нужно нести от стены выше, и ширины проема. Как правило, при толщине стены 10 см (полкирпича) принимают 2 бруска и на каждые дополнительные 10 см толщины прибавляют по одному основному бруску. Диаметр стержня зависит от пролета и, как правило, принимается следующим образом (чередующиеся центральные стержни загнуты вверх)

• 6 мм Φ для пролетов до 1 метра.
• 8 мм Φ для пролетов от 1 до 1,5 метров.
• 10 мм Φ для пролетов от 1,5 до 2 метров.
• 12 мм Φ для пролетов от 2,0 до 3,0 метров.

В соответствии с «IS 9893 (1981)» армирование перемычек должно состоять из стержней из низкоуглеродистой и среднепрочной стали, соответствующих IS: 432 (Часть I) 1966, или жесткотянутой стальной проволоки, соответствующей IS: 432 (Часть II). )-1966 или горячекатаный деформированный прокат в соответствии с IS: 1139-1966 или высокопрочный деформированный прокат в соответствии с IS: 1786-1979. На арматуре не должно быть отслоившейся прокатной окалины, рыхлой ржавчины, слоев краски, масла, грязи и любых других покрытий, которые могут уменьшить сцепление между бетоном и сталью. Легкая пленка ржавчины не должна считаться вредной, но сталь не должна быть покрыта ржавчиной.

Домостроение

Плюсы и минусы стальных арматурных стержней

В случае полых стен над проемами может быть предусмотрена загрузочная перемычка из железобетона (L-образная перемычка), детали которой показаны выше на рис. Они лучше по внешнему виду и экономичнее. Но мы всегда должны следить за тем, чтобы его носок был достаточно прочным, чтобы выдерживать вышеуказанные нагрузки. Также следует предусмотреть гибкий гидроизоляционный слой (D.P.C).

Строительство домов

Гидроизоляция и гидроизоляция

(f) Стальные перемычки

Эти перемычки, состоящие из катаных стальных балок, встроенных в бетон, используются над большими проемами, особенно когда они должны выдерживать большую нагрузку твердых материалов. стены в таком положении, как витрины и эркеры. Их иногда называют брессуммерами. Иногда перемычки, состоящие из стальных уголков или швеллерных секций в бетоне, применяют при небольших пролетах и ​​малой нагрузке, особенно когда сверху нет места для установки арки или для выполнения разгрузочной арки. Будучи очень дорогостоящими, они ограничены только в особых случаях.

Они обычно состоят из сборных секций из трех прокатных стальных балок или швеллерных секций, которые удерживаются вместе на надлежащем расстоянии с помощью трубчатых сепараторов или поперечных болтов. Стальные сборные секции залиты бетоном для защиты от воздействия коррозии и огня. Перед бетонированием на дно стальной секции укладывают полосу металлической обрешетки или проволочной сетки, чтобы увеличить сцепление или сцепление между ними и бетоном. Вся эта система лечится как перемычка ПКР.

Строительство домов

Что такое перемычка? | Определение, типы и цель!

Типы перемычек

01. Стандартная стальная перемычка

Наиболее часто используется в строительстве. Средний диапазон размеров будет составлять около 98 мм, состоящих из блоков или кирпичей. Они являются лидерами в мире строительства по своей несущей способности. Они специально разработаны, чтобы нести тяжелые нагрузки каменной кладки. Они известны своей силой и стабильностью. Вопреки распространенному мнению, они просты в установке и имеют привлекательную оцинкованную поверхность. Еще одной хорошей особенностью является его стойкость к температурным изменениям. Термическая эффективность является важным фактором, который следует учитывать для областей, подверженных экстремальным колебаниям температуры.

02. Стальные перемычки с широким внутренним листом

Эти типы камней имеют особую дополнительную особенность: внутренний лист, который может удерживать дополнительную кладку из блоков, требующую поддержки. Эти типы перемычек известны тем, что поддерживают блочную кладку длиной около 160 мм. Они довольно популярны в области каменной кладки. Они доступны в различных длинах с различными шагами в различных диапазонах размеров.

Строительство дома

Разница между перемычкой и балкой в ​​конструктивной системе!

03. Стальные перемычки с широким наружным листом

Этот тип перемычки поставляется с наружным листом. Преимущество, которым они обладают, заключается в том, что они поддерживают камень на внешнем листе. Камень шире кирпичной кладки. Комбинированные перемычки могут поддерживать дополнительную ширину, которая достигается за счет использования камня. Он очень легко устанавливается, а также может быть отсоединен, когда в нем нет необходимости. Этот внешний лист специально разработан, когда используется внешний камень.

04. Стальные перемычки с коротким наружным листом

Они имеют внешний лист шириной около 75 мм и специально разработаны для поддержки каменной, а не кирпичной кладки, в отличие от других аналогов. Реконструированная каменная кладка на строительных площадках обычно поддерживается этим типом перемычки. Максимальная общая длина начинается с диапазона размеров 600 мм, а в некоторых случаях и выше, предлагая столь необходимую дополнительную длину. Гальваническое покрытие дополнительно повышает надежность конечного продукта. Широко известно, что эти типы перемычек выдерживают нагрузки на бетонный пол и точечные нагрузки, что делает их чрезвычайно ценными в области каменной кладки.

Мы также написали статью о

Строительство дома

Каковы плюсы и минусы кирпичной кладки в строительстве?

(g) Специальные перемычки – Catnic

В большинстве случаев не требуется ничего, кроме бетонной перемычки или стандартной стали. Однако существуют различные типы проемов, для которых может потребоваться специальная перемычка. Они доступны на рынке как катновые перемычки, названные в честь компании-производителя.

Эти типы перемычек включают антикоррозионное покрытие и теплоизоляцию, чтобы уменьшить потери тепла через эти неизбежные разрывы в конструкции стены. Перемычки Catnic предназначены для широкого спектра применений, в том числе под карнизом, полой стены, угла, деревянного каркаса, а также перемычки для тяжелых или экстремальных нагрузок.

(h) Полые перемычки

Полые перемычки предназначены, как видно из названия, для установки в полости наружной стены и могут использоваться для перекрытия как дверных, так и оконных проемов. Форма клина помогает выводить любую воду из полости наружу, а не позволяет ей проникать внутрь.
Среди всех перемычек в настоящее время для перекрытия проемов наиболее широко используются железобетонные перемычки. Это связано с тем, что другие материалы устарели из-за множества недостатков. Например, деревянные склонны к гниению, каменные дорогие и могут иметь дефекты, а стальные секции расточительны и расшатываются под воздействием солнца, а также не свободны от коррозии.

Помните, что перемычки необходимы в строительном мире. Если не предусмотреть перемычку, то в стенах появятся направленные вверх диагональные трещины, которые потом сложно заделать.

Строительство домов

Почему современные здания подвержены трещинам по сравнению со старыми?

Изображение предоставлено: Изображение 1, Изображение 3, Изображение 4, Изображение 6, Изображение 7, Изображение 8, Изображение 11, Изображение 12, Изображение 13
Двери и окна являются не только необходимыми частями конструкции здания, но и уязвимыми местами во внешней оболочке. Создание входа в здание требует звуковой инженерии, поскольку необходимо сохранить структурную и тепловую устойчивость — в этой ситуации используется перемычка.

Перемычка — это балка, которая перекрывает входы в здания, такие как двери, окна и другие проемы, чтобы выдерживать нагрузку от вышележащей конструкции. Ширина перемычки равна ширине стены, а ее конец встроен в стену — перемычки классифицируются по материалу, из которого они изготовлены.

Перемычки обычно имеют прямоугольную форму, поддерживают стену над дверью или окном и закрепляют дверные и оконные рамы, где бы они ни использовались. Перемычки, сооруженные из дерева, камня, кирпича, армированной кирпичной кладки, железобетона или прокатных стальных деталей, встроенных в цементный бетон. Перемычки обычно используются в несущих целях, хотя они также могут использоваться в качестве декоративных элементов.

Функция перемычки:

• Перемычка представляет собой балку, закрывающую такие проемы, как окна, двери и другие проемы, чтобы выдерживать нагрузку от конструкции над зданием.
• Перемычка отвечает за устойчивость конструкции. Перемычка также служит еще одной важной цели.
• Балка-перемычка распределяет приложенный вес с надстройки на боковые стены.
• Функция перемычки иногда служит декоративным элементом конструкции.
• Целью перемычки является защита дверей и окон от непогоды.

Типы перемычек:

Перемычки подразделяются на следующие типы в зависимости от материалов, используемых в их конструкции:
1. Деревянные перемычки
2. Каменные перемычки
3. Кирпичные перемычки
4. Стальные перемычки
5. Железобетонные перемычки
6. Армированные кирпичные перемычки

1. Деревянные перемычки Рис.
Предоставлено : civilgyan.com

Деревянная перемычка является наиболее распространенной. Они до сих пор используются в холмистых местах, где много деревянных досок. Однако от них постепенно отказываются в пользу ряда более новых форм. Они не выдерживают высоких нагрузок, в частности деформации изгиба.

Дизайнер решил заключить балку в пластины из мягкой стали с огромными окнами или проемами сверху вниз. Благодаря этому они становятся более прочными и долговечными.

Стальные болты удерживают на месте деревянную перемычку, которая дороже, менее долговечна и подвержена возгоранию. Самым серьезным недостатком деревянной перемычки является ее уязвимость к огню. Он хрупкий и менее прочный. Это требует адекватной вентиляции. В противном случае гниль погубит брус.

2. Каменные перемычки:
Каменные перемычки используются в местах, где камень легко доступен, и при их конструкции важна толщина. Они также используются для закрытия отверстий в кирпичных стенах. Толщина каменной перемычки является важным фактором при ее проектировании. Каменная перемычка представляет собой форму цельного куска толщиной 4 см через каждые 30 см длины пролета. И минимальная толщина 8 см, как правило.

Они обычно используются в горных сооружениях, так как они слишком тяжелые, а альтернативные материалы для их строительства недоступны. Некоторые недостатки каменных перемычек:

Рис. 2: Каменная перемычка
Предоставлено: jbstone.co.uk

• Из-за их низкой прочности на растяжение они не используются в зданиях, подверженных вибрационным нагрузкам.
• Его доставку сложно установить в городах из-за его сложности.
• Каменная перемычка не выдерживает чрезмерного поперечного напряжения.

3. Кирпичные перемычки:

Рис. 3: Кирпичные перемычки
Предоставлено: civilengineersforum.com

Перемычки изготовлены из первоклассного прочного и хорошо обожженного кирпича. Кирпичи на торце, кирпичи на ребре и рядовые кирпичи, установленные горизонтально над отверстиями, — все это варианты. Этот тип перемычки используется при небольшом входе (менее 1 м) и небольшой нагрузке. Их глубина колеблется от 10 см (толщина в один кирпич) до 20 см в зависимости от пролета. Стандартные блоки имеют меньшее сопротивление сдвигу в торцевых соединениях, чем кирпичи с крестовинами, заполненными раствором.

4. Стальные перемычки:

Рис. 4: Стальная перемычка
Предоставлено: archiexpo.com

нагрузка сплошных стен в таких местах, как витрины и эркеры. Они также известны как брессуммеры. Перемычки из стальных уголков или бетонных секций швеллера иногда используются для узких пролетов и легких нагрузок, особенно когда наверху недостаточно места для поддержки арки или создания разгрузочной арки. Они такие дорогие, что используются только в исключительных случаях.

Обычно это три катаные стальные балки или швеллерные секции, соединенные между собой трубчатыми сепараторами или поперечными болтами на правильном расстоянии друг от друга. Для защиты сборных стальных деталей от коррозии и огня. Для связи или сцепления между стальным профилем и бетоном полоса металлической обрешетки или проволочной сетки помещается на дно стального профиля перед его бетонированием.

5. Железобетонные перемычки:
Железобетонные перемычки используются для перекрытия оконных и дверных проемов из-за их жесткости, прочности, экономичности, огнестойкости и простоты сборки, используемых в конструкциях. Перемычка выполнена из армированного цементобетона и может выдержать любой пролет или нагрузку.

Глубина определяется размером груза и длиной пролета. Для сравнения, ширина равна ширине стены.

Рис. 5: Железобетонные перемычки
Предоставлено: dreamtime.com

Половина этих стержней загибается на концах железобетонной перемычки, а основное армирование обеспечивается снизу. Стремена сдвига используются, чтобы противостоять поперечному сдвигу в конструкции.

6. Перемычки из армированного кирпича:

Рис. 6: Перемычки из армированного кирпича
Предоставлено с веб-сайта howtomakehome.com

Тяжелые нагрузки и большая длина пролета создают проблемы при использовании кирпичных перемычек. Решить эти проблемы помогут арматурные стержни. В результате перемычки из армированного кирпича обеспечивают большую поддержку, чем перемычки из простого кирпича. Армированные кирпичные перемычки имеют глубину 10 см или кратную 10 см (или толщину одного кирпича).

Кирпичи располагаются таким образом, чтобы между соседними кирпичами было достаточно места по длине для установки арматурных стержней из мягкой стали. После установки вставных стержней оставшийся зазор заполняется цементным раствором 1:3 — стержнями 6 мм, используемыми в качестве вертикальных хомутов на каждом третьем вертикальном стыке. Первичное армирование обеспечивается 8-10-миллиметровыми стержнями, расположенными внизу.

Преимущества перемычек:

• Они просты в изготовлении и выглядят проще.
• Если нагрузка размещена равномерно, они могут выдержать значительный вес.
• Поскольку на торцевые опоры перемычек не возлагается чрезмерная нагрузка, нет необходимости в их прочной сборке.
Каркасы
• доступны по цене, а центрирование перемычки выполняется просто.
• У них простой и изящный внешний вид.

Недостатки перемычки:

• Так как нижняя часть находится под напряжением, а верхняя сторона сжимается.
• Максимальный вес перемычки, которую может выдержать.
• Вес каждой штуки.

Заключение:
Это различные виды перемычек и их характеристики. Все перемычки имеют отличительные особенности, и тип перемычки выбирается в зависимости от типа здания, его конструкции и региона, в котором он находится.

Каталожные номера:
1. Что такое перемычка? | Функция перемычки | Типы перемычек — Civilscoops.com. (2021, 23 июля). www.civilscoops.com. https://civilscoops.com/types-of-lintel/.
2. Определение перемычки и 7 типов перемычки, функция, конструкция. (2019, 31 декабря). Гражданские знания. https://www.civilknowledges.com/lintel/.
3. Что такое перемычка? 7 различных типов перемычек, используемых в строительстве. (2021, 26 февраля). Гражданское строительство. https://civilnoteppt.com/what-is-lintel-7-different-types-of-lintel-used-in-building/.
4. В. (2020, 7 апреля). Определение перемычки и типы перемычек — Примечания по гражданскому строительству.
