60. Каковы особенности расчета переармированных сечений? Чем определяется максимальный и минимальный процент армирования?

Предельный процент армирования изгибаемых эле­ментов с одиночной арматурой (расположенной только в растянутой зоне) определяют из уравнения равновесия предельных усилий RbbxR -RsAsp =0 при высоте сжатой зоны, рав­ной граничной. При этом для прямоугольного сечения RbbxR-RsAsp=0. Отсюда µ=100ξR(Rb/Rs)

Предельный процент армирования с учетом значения ξrпо формуле для предварительно напряженных элементов

µ=100ωRb/[(1+(σsr/σscu)(1-ω/1.1)Rs] для элементов без предварительного напряжения при σsr=σscu=Rs :

µ=100ωRb/[2(1-ω/1.1)Rs]

Предельный процент армирования с повышением класса арматуры уменьшается. Сечения изгибаемых эле­ментов, имеющие процент армирования, превышающий предельный, называют переармированными.

Нижний предел процента армирования установлен в нормах из конструктивных соображений для восприятия не учиты­ваемых расчетом различных усилий (усадочных, темпе­ратурных и т. п.). Для изгибаемых и внецентренно растя­нутых прямоугольных сечений шириной b, высотой h ми­нимальный процент армирования продольной растянутой арматурой µ1 =0,05 %; для внецентренно растянутых элементов в случае

В тавровых сечениях с полкой в сжатой зоне мини­мальный процент армирования относится к площади се­чения ребра, равной b*h.

61. Выведите формулы для расчета прямоугольных сечений изгибаемых элементов с двойной арматурой. Какие условия обеспечивают прочность изгибаемых элементов прямоугольного профиля с двойной арматурой (рассмотрите 2 типа задач)?

Элементы с двойной арматурой – это такие элементы, у которых арматуру по расчету устанавливают в растянутой и сжатой зонах.

Сжатую арматуру устанавливают по расчету, когда прочность бетона сжатой зоны недостаточна, т.е. когда x£xR.

Элементы с двойной арматурой требуют повышенного расхода стали, поэтому их применение должно быть обосновано. Двойную арматуру приходиться принимать, когда сечение элемента ограничено и невозможно увеличение класса бетона. Сжатую арматуру устанавливают также при воздействии на элемент изгибающих моментов двух знаков (неразрезные конструкции и т.д.), а также для уменьшения эксцентриситета предварительного обжатия в преднапряженных элементах.

Формулы для расчета нормальных сечений элементов с двойной арматурой получены из тех же условий, что и для элементов с одиночной.(рис)

Прочность сечения будет обеспечена, если расчетный момент от внешней нагрузки не превысит расчетного момента внутренних усилий, или, иначе, SМ = 0.

Уравнение равенства моментов относительно центра тяжести растянутой арматуры:

M £ Nb

× (h0 - x/2) + Ns’ × (h0 – a’) или M £ Rb × b × x × (h0 - x/2) + Rsc × As’ × (h0 – a’)

и уравнение равенства моментов относительно центра тяжести сжатой зоны бетона:

M £ Ns × (h0 - x/2) + Ns × (x/2 - a’) или M £ ss × As × (h0 - x/2) + Rsc × As’ × (x/2 - a’)

где а’ – расстояние от сжатой грани сечения до центра тяжести сжатой арматуры;

As’ – площадь сечения сжатой арматуры.

Составляется также вспомогательное уравнение равенства нулю суммы проекций усилий на продольную ось элемента:

Nb × b × x + Ns’ × As’ – Ns × As = 0 или ss × As = Rb × b × x + Rsc × As’ .

Исследования показали, что сечение будет наиболее экономичным, когда на бетон передается максимально возможное сжимающее усилие. Это будет иметь место при x=x

R. В этом случае площади сжатойAs’ и растянутойAsарматуры определяют приведенных уравнений, принимаяx=xR=xR×h0. Таким образом:

Rsc×As’×(h0–a’) =M-Rb×b×xR×(h0-xR/2)

Rs × As = Rb × b × xR + Rsc × As

Задача типа 1. Заданы размеры b и h. Требуется определить площадь сечения арматуры As и As’.

As’= [M - Rb × b × xR × (h0 - xR/2)]/[ Rsc-(h0 – a’)]

As= [Rb × b × xR + Rsc × As’]/Rs

Максимальный процент армирования – 60. Каковы особенности расчета переармированных сечений? Чем определяется максимальный и минимальный процент армирования?

Задача 2 типа. Заданы размеры сечения b и h и площадь сечения сжатой арматуры As’. Определить площадь сечения арматуры As

αm = (M-Rsc·A’S·zs)/(b·h20·Rb) по таблице находим ξ, проверяя условие ξ< ξ

R.

AS=M/(ξ·h0·RS)=[As’·Rsc +ξ·b·h0·Rb]/Rs

Если αm> αR, заданного количества арматуры по площади сечения As’ недостаточно.

studfiles.net

60. Каковы особенности расчета переармированных сечений? Чем определяется максимальный и минимальный процент армирования?

Предельный процент армирования изгибаемых эле­ментов с одиночной арматурой (расположенной только в растянутой зоне) определяют из уравнения равновесия предельных усилий RbbxR -RsAsp =0 при высоте сжатой зоны, рав­ной граничной. При этом для прямоугольного сечения RbbxR-RsAsp=0. Отсюда µ=100ξR(Rb/Rs)

Предельный процент армирования с учетом значения ξ

rпо формуле для предварительно напряженных элементов

µ=100ωRb/[(1+(σsr/σscu)(1-ω/1.1)Rs] для элементов без предварительного напряжения при σsr=σscu=Rs :

µ=100ωRb/[2(1-ω/1.1)Rs]

Предельный процент армирования с повышением класса арматуры уменьшается. Сечения изгибаемых эле­ментов, имеющие процент армирования, превышающий предельный, называют переармированными.

Нижний предел процента армирования установлен в нормах из конструктивных соображений для восприятия не учиты­ваемых расчетом различных усилий (усадочных, темпе­ратурных и т. п.). Для изгибаемых и внецентренно растя­нутых прямоугольных сечений шириной b, высотой h ми­нимальный процент армирования продольной растянутой арматурой µ1 =0,05 %; для внецентренно растянутых элементов в случае

В тавровых сечениях с полкой в сжатой зоне мини­мальный процент армирования относится к площади се­чения ребра, равной

b*h.

61. Выведите формулы для расчета прямоугольных сечений изгибаемых элементов с двойной арматурой. Какие условия обеспечивают прочность изгибаемых элементов прямоугольного профиля с двойной арматурой (рассмотрите 2 типа задач)?

Элементы с двойной арматурой – это такие элементы, у которых арматуру по расчету устанавливают в растянутой и сжатой зонах.

Сжатую арматуру устанавливают по расчету, когда прочность бетона сжатой зоны недостаточна, т.е. когда x£xR.

Элементы с двойной арматурой требуют повышенного расхода стали, поэтому их применение должно быть обосновано. Двойную арматуру приходиться принимать, когда сечение элемента ограничено и невозможно увеличение класса бетона. Сжатую арматуру устанавливают также при воздействии на элемент изгибающих моментов двух знаков (неразрезные конструкции и т.д.), а также для уменьшения эксцентриситета предварительного обжатия в преднапряженных элементах.

Формулы для расчета нормальных сечений элементов с двойной арматурой получены из тех же условий, что и для элементов с одиночной.(рис)

Прочность сечения будет обеспечена, если расчетный момент от внешней нагрузки не превысит расчетного момента внутренних усилий, или, иначе, SМ = 0.

Уравнение равенства моментов относительно центра тяжести растянутой арматуры:

M £ Nb × (h0 - x/2) + Ns’ × (h0 – a’) или M £ Rb × b × x × (h0 - x/2) + Rsc × As’ × (h0 – a’)

и уравнение равенства моментов относительно центра тяжести сжатой зоны бетона:

M £ Ns × (h0 - x/2) + Ns × (x/2 - a’) или M £ ss × As × (h0 - x/2) + Rsc × As’ × (x/2 - a’)

где а’ – расстояние от сжатой грани сечения до центра тяжести сжатой арматуры;

As’ – площадь сечения сжатой арматуры.

Составляется также вспомогательное уравнение равенства нулю суммы проекций усилий на продольную ось элемента:

Nb × b × x + Ns’ × As’ – Ns × As = 0 или ss × As = Rb × b × x + Rsc × As’ .

Исследования показали, что сечение будет наиболее экономичным, когда на бетон передается максимально возможное сжимающее усилие. Это будет иметь место при x=xR. В этом случае площади сжатойAs’ и растянутойAsарматуры определяют приведенных уравнений, принимаяx=xR=xR×h0. Таким образом:

Rsc×As’×(h0–a’) =M-Rb×b×xR×(h0-xR/2)

Rs × As = Rb × b × xR + Rsc × As

Задача типа 1. Заданы размеры b и h. Требуется определить площадь сечения арматуры As и As’.

As’= [M - Rb × b × xR × (h0 - xR/2)]/[ Rsc-(h0 – a’)]

As= [Rb × b × xR + Rsc × As’]/Rs

Максимальный процент армирования – 60. Каковы особенности расчета переармированных сечений? Чем определяется максимальный и минимальный процент армирования?

Задача 2 типа. Заданы размеры сечения b и h и площадь сечения сжатой арматуры As’. Определить площадь сечения арматуры As

αm = (M-Rsc·A’S·zs)/(b·h20·Rb) по таблице находим ξ, проверяя условие ξ< ξR.

AS=M/(ξ·h0·RS)=[As’·Rsc +ξ·b·h0·Rb]/Rs

Если αm> αR, заданного количества арматуры по площади сечения As’ недостаточно.

studfiles.net

Процентное содержание арматуры в бетоне


Соотношение бетона и арматуры

Для строительства домов с железобетонными конструкциями (стены, перекрытия, колонны), которые обычно подвержены высоким нагрузкам, используется бетон с достаточной прочностью. Требования к бетону для возведения железобетонных конструкций достаточно высокие.

Максимальный процент армирования – 60. Каковы особенности расчета переармированных сечений? Чем определяется максимальный и минимальный процент армирования?

Благодаря бетону и правильной схеме армирования срок службы ленточного фундамента составляет 150 лет.

Экономить на бетонных смесях в таких случаях абсолютно нецелесообразно.

Для возведения фундаментов жилых домов и других используемых конструкций рекомендуется использовать бетонные смеси марки М 300 и выше с добавлением только песка. Если в бетоне будут использованы какие-либо другие компоненты, это значительно ослабит его структуру. Особое внимание в данном вопросе нужно обратить на отсутствие различных масел и солей.

Основные требования

Максимальный процент армирования – 60. Каковы особенности расчета переармированных сечений? Чем определяется максимальный и минимальный процент армирования?

Схема конуса бетонной смеси.

  • для получения качественного бетона лучше всего использовать цемент, песок и щебенку в соотношении 1/3:4/3:4/3, чтобы соотношение цемента к общей массе было на уроне 1/8:1/9;
  • необходимо достичь максимальной однородности бетона, чего не получить простым тщательным его размешиванием. Для получения однородной бетонной смеси нужно соблюдать определенную технологию: при добавлении бетонной смеси в воду (а не наоборот) образуется множество комочков и целостная структура материала не выдерживается. Кроме того, весьма желательно использовать строительный вибратор, работа которого убирает все пустоты в цементной смеси, что улучшает качество бетона на несколько порядков;
  • еще одним признаком качественного бетона является монолитность. Данное качество характерно для тех бетонных конструкций, элементы которых застыли одновременно. Если застывание проходит в разные периоды времени, конструкция не будет монолитной, что приведет к снижению ее качества и устойчивости. Особенно важна монолитность при создании важных стратегических сооружений. В таком случае в составе бетонной смеси используются специальные вещества – пластификаторы. Результатом их использования является более позднее застывание бетонной смеси, что увеличивает монолитность сооружения;
  • для возведения фундаментов или монолитных конструкций желательно использовать бетон, производимый в заводских условиях. Только такие бетонные смеси проходят проверку качества;
  • необходимо правильно ухаживать за бетоном в период его застывания. Главным условием для этого является соблюдение температурного режима только что застывшего бетона. До его полного застывания нужно поддерживать температуру на уровне 23оС. Если температура окружающего воздуха выше этой границы, бетон можно поливать водой или укрыть материалами, не пропускающими солнечный свет. Если же температура опускается ниже оптимальной границы, то необходимо применение тепловых пушек, внешних утеплителей или постоянного электрического тока.

Только при соблюдении этих правил можно быть уверенным в высоком качестве полученного бетона.

Применение
Максимальный процент армирования – 60. Каковы особенности расчета переармированных сечений? Чем определяется максимальный и минимальный процент армирования?

Для каждого типа фундамента применяется отдельный вид арматуры.

Для того чтобы избежать изгибов и растягивания, которые характерны для бетонных конструкций, необходимо применение арматуры. Это строительный материал, сделанный из черного металлопроката, который используется для возведения железобетонных конструкций. Арматура, создающая каркас бетонной конструкции, придает ей прочность и целостность, предотвращая образование трещин и перекосов при эксплуатации объекта. Различается по своим технических характеристикам для применения ее в различных железобетонных конструкциях. И хотя основой для изготовления является углеродистая сталь высокого качества, применение различных добавок и химических веществ изменяет ее свойства. Традиционными способами изготовления являются горячепрокатный способ и метод холодной деформации. Полученная арматура проходит различную обработку, например, термическую или термомеханическую, что позволяет укрепить ее. В результате всех манипуляций получается стержневая арматура, имеющая заданную длину, или проволочная арматура, которая распространяется в мотках.

Различные характеристики определяют применимость в различных условиях. Требования к арматуре не менее высоки, чем требования к бетону. Гладкая арматура с ровной поверхностью и правильным кругом в сечении используется для создания несложных конструкций с малым объемом бетона. Ее преимуществом является более низкая стоимость по сравнению с рифленой арматурой. Рифленая же арматура характеризуется продольными и поперечными выступами и ребрами. Они расположены под углом в винтовом расположении вдоль стержня. Рифленая поверхность повышает степень ее адгезии с бетонной смесью. Применение рифленой необходимо в сложных конструкциях со значительными объемами бетона. Различная высота ребер и выступов имеет изменяет степень адгезии, способствую максимально надежному сцеплению 2-х материалов. Высокая адгезия способствует монолитности полученной конструкции. Всего выделяется 6 видов рифленой арматуры, в зависимости от различных характеристик.

Расчет количества
Максимальный процент армирования – 60. Каковы особенности расчета переармированных сечений? Чем определяется максимальный и минимальный процент армирования?

Толщину арматуры для армирования основания определяют расчетным путем.

Количество арматуры рассчитывается для каждого случая отдельно, так как оно зависит от конфигурации конструкции и нагрузок, которые будут на нее действовать. В зависимости от изготавливаемой конструкции используются различные коэффициенты армирования, то есть соотношение количества арматуры к объему бетона. Понятно, что, чем толще арматура, тем прочнее будет сооружение, однако стоит учитывать нецелесообразность излишнего армирования. Поэтому для каждого заданного условия строительства подбирается оптимальный диаметр и соотношение с бетонной смесью. Дом на устойчивом грунте не требует слишком мощного металлического каркаса для фундамента, и, напротив, если дом тяжелый и расположен на грунте с низкой несущей способностью, то количество стержней можно и нужно увеличить.

Кроме того, количество арматуры не всегда зависит от объема применяемого бетона, так как для сооружения одного и того же железобетонного элемента

vest-beton.ru

Арматура для бетона – какую лучше использовать

При любых работах с бетоном стоит уделить особое внимание расчёту арматуры. Нехватка арматуры снижает прочность всей конструкции, а её перерасход влечет за собой лишнюю трату денег. В этой статье мы подробно рассмотрим вопрос сколько надо арматуры на куб бетона.

Блок: 1/3 | Кол-во символов: 270
Источник: https://dompodrobno.ru/rashod_armatury_na_kub_betona/

Использование железобетонных конструкций в частном строительстве

Цемент, как всем хорошо известно, является материалом, без которого нельзя обойтись в строительстве. То же самое можно сказать и о железобетонных конструкциях (ЖБК), создаваемых посредством армирования цементного раствора металлическими прутками для повышения его прочности.

Как в капитальном, так и в частном строительстве могут использоваться и монолитные, и сборные ЖБК. Наиболее распространенными типами последних являются фундаментные блоки и готовые плиты перекрытия. В качестве примеров монолитных конструкций, выполненных из железобетона, можно привести заливной фундамент ленточного типа и цементные стяжки, которые предварительно армируются.

Максимальный процент армирования – 60. Каковы особенности расчета переармированных сечений? Чем определяется максимальный и минимальный процент армирования?

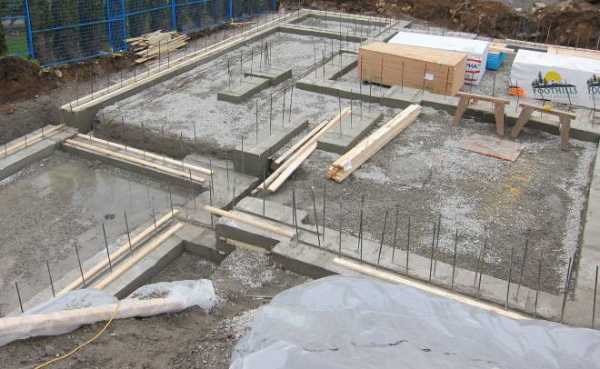

Строительство ленточного фундамента

В тех случаях, когда строительство выполняется в местах, куда затруднена подача подъемного крана, плиты перекрытия также могут выполняться монолитным способом. Поскольку такие ЖБК являются очень ответственными, то при их заливке следует строго соблюдать расход арматуры на куб бетона, оговоренный в вышеуказанных нормативных документах.

Монтаж конструкций из арматуры в условиях частного строительства лучше всего выполнять при помощи вязальной проволоки из стали, так как использование для этих целей сварки может не только ухудшить качество и надежность создаваемого каркаса, но и увеличить стоимость выполняемых работ.

Максимальный процент армирования – 60. Каковы особенности расчета переармированных сечений? Чем определяется максимальный и минимальный процент армирования?

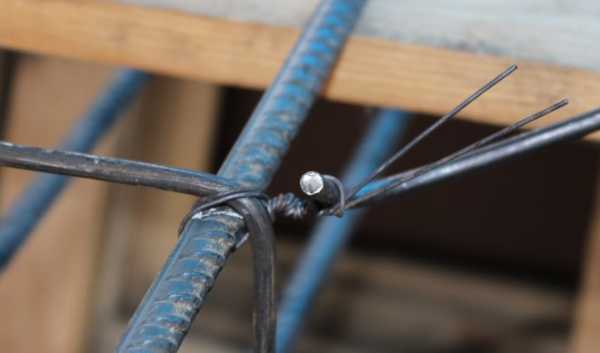

Дорогостоящий пистолет для вязки арматуры успешно заменяется самодельным крючком, согнутым из проволоки и закрепленным в патроне шуруповерта

Блок: 2/4 | Кол-во символов: 1538
Источник: http://met-all.org/metalloprokat/sortovoj/rashod-skolko-armatury-na-kubometr-betona-fundamenta.html

Арматура под бетон: виды и классификация

Арматура, применяющаяся в современном строительстве, классифицируется в соответствии со следующими факторами:

  • Материал изготовления – углеродистая сталь или стеклопластик.
  • Технология производства и физическое состояние: стержневая, канатная и проволочная.
  • Вид профиля сечения: круглый, гладкий или рифленый.
  • Работа арматуры в бетоне: напрягаемая или ненапрягаемая.
  • Назначение: рабочая, распределительная и монтажная.
  • Способ установки: сварная или связанная мягкой стальной, медной или алюминиевой проволокой.
Диаметр арматуры, ммПрофильНазначение
6гладкиймонтажная/для формирования хомутов
8монтажная/возможно применение в качестве армирующих элементов буронабивных свай
10периодический (рифленый, ребристый)рабочая/используется для небольших построек с учетом параметров грунта
12рабочая/самые распространенные варианты для возведения ленточного или плитного железобетонного основания
14
16рабочая/используется для больших домов на сложном грунте

Также армирование бетона арматурой может быть иметь поперечный или продольный характер:

  • Поперечное армирование исключает образование наклонных трещин от скалывающих механических нагрузок и связывает бетон сжатой зоны с арматурой в «растянутой» зоне.
  • Продольное армирование воспринимает нагрузку на «растяжение» и препятствует возникновению вертикальных трещин в нагруженной зоне.

Какой вид, тип, диаметр и количество арматуры использовать в каждом конкретном случае, указывается в проектной документации на то или иное здание или сооружение. Тем не менее, многих застройщиков, которые возводят дома, и сооружения без проекта интересует распространенный вопрос: какой расход арматуры на 1 м3 бетона необходимый для обеспечения долговечности сооружения. Рассмотрим расход арматуры на куб бетона подробнее.

Блок: 2/6 | Кол-во символов: 1774
Источник: https://cementim.ru/armatura-dlya-betona/

Как определить расход арматуры

Нормы расхода арматурных элементов, рассчитываемые на м3 конструкций из железобетона, зависят от целого ряда факторов: назначения таких конструкций, используемых для создания бетона цемента и добавок, которые в нем присутствуют. Такие нормы, как уже говорилось выше, регулируются требованиями ГОСТов, но в частном строительстве можно ориентироваться не на этот нормативный документ, а на Государственные элементарные сметные нормы (ГЭСН) или на Федеральные единичные расценки (ФЕР).

Так, согласно ГЭСН -81, для армирования монолитного фундамента общего назначения, объем которого составляет 5 м3, нужно использовать 1 тонну металла. При этом металл, под которым и подразумевается арматурный каркас, должен быть равномерно распределен по всему объему бетона. В сборнике ФЕР, в отличие от ГЭСН, средний расход арматуры в расчете на 1 м3 бетона приводится для конструкций различных типов. Так, по ФЕР, для армирования 1м3 объемного фундамента (до 1 м в толщину и до 2 м в высоту), в котором имеются пазы, стаканы и подколонники, нужно 187 кг металла, а для бетонных конструкций плоского типа (например, бетонного пола) – 81 кг арматуры на 1 м3.

Максимальный процент армирования – 60. Каковы особенности расчета переармированных сечений? Чем определяется максимальный и минимальный процент армирования?

Расчетная масса 1 м стальной арматуры

Удобство использования ГЭСН заключается в том, что с помощью этих нормативов можно также определить точное количество раствора бетона, используя для этого коэффициенты, учитывающие трудно устранимые отходы арматуры, которая в таком растворе будет содержаться.

Однако, конечно, определить более точное количество арматуры, которое вам потребуется для бетона фундамента или перекрытия, позволяют вышеуказанные ГОСТы.

Максимальный процент армирования – 60. Каковы особенности расчета переармированных сечений? Чем определяется максимальный и минимальный процент армирования?

Минимальные нормативные диаметры арматуры

Максимальный процент армирования – 60. Каковы особенности расчета переармированных сечений? Чем определяется максимальный и минимальный процент армирования?

Параметры арматуры в зависимости от ее диаметра

Блок: 3/4 | Кол-во символов: 1736
Источник: http://met-all.org/metalloprokat/sortovoj/rashod-skolko-armatury-na-kubometr-betona-fundamenta.html

Минимальный процент армирования в конструкциях из железобетона

Рассмотрим, что выражает минимальный процент армирования. Это предельно допустимое значение, ниже которого резко повышается вероятность разрушения строительных конструкций. При показателе ниже 0,05% изделия и конструкции нельзя называть железобетонными. Меньшее значение свидетельствует о локальном усилении бетона с помощью металлической арматуры.

В зависимости от особенностей приложения нагрузки минимальный показатель изменяется в следующих пределах:

  • при величине коэффициента 0,05 конструкция способна воспринимать растяжение и сжатие при воздействии нагрузки за пределами рабочего сечения;
  • минимальная степень армирования возрастает до 0,06% при воздействии нагрузок на слой бетона, расположенный между элементами арматурного каркаса;
  • для строительных конструкций, подверженных внецентренному сжатию, минимальная концентрация стальной арматуры достигает 0,25%.

При выполнении усиления в продольной плоскости по контуру рабочего сечения коэффициент армирования вдвое превышает указанные значения.

Блок: 3/6 | Кол-во символов: 1067
Источник: https://pobetony.expert/armirovanie/minimalnyj-procent-armirovaniya-zhelezobetonnyx-konstrukcij

Формула процента армирования железобетонных конструкций – соотношение бетона

В процессе длительной эксплуатации строительные конструкции подвергаются воздействию сжимающих и изгибающих нагрузок, а также крутящих моментов. Для усиления выносливости железобетона и расширения сферы его использования выполняется усиление бетона арматурой. В зависимости от массы каркаса, диаметра прутков в поперечном сечении и пропорции бетона изменяется коэффициент армирования железобетонных конструкций.

Разберемся, как вычисляется данный показатель согласно требованиям стандарта.

Для того, чтобы армирование выполняло свое назначение, необходимо расчитать усиление бетона, соответствующий минимальному проценту

Процент армирования колонны, балки, фундаментной основы или капитальных стен определяется следующим образом:

  • масса металлического каркаса делится на вес бетонного монолита;
  • полученное в результате деления значение умножается на 100.

Коэффициент армирования бетона – важный показатель, применяемый при выполнении различных видов прочностных расчетов. Удельный вес арматуры изменяется:

  • при увеличении слоя бетона показатель армирования снижается;
  • при использовании арматуры большого диаметра коэффициент возрастает.

Для определения армирующего показателя на подготовительном этапе выполняются прочностные расчеты, разрабатывается документация и делается чертеж армирования. При этом учитывается толщина бетонного массива, конструкция металлического каркаса и размер сечения прутков. Данная площадь определяет нагрузочную способность силовой решетки. При увеличении сортамента арматуры возрастает степень армирования и, соответственно, прочность бетонных конструкций. Целесообразно отдать предпочтение стержням диаметром 12–14 мм, обладающим повышенным запасом прочности.

Показатель армирования имеет предельные значения:

  • минимальное, составляющее 0,05%. При удельном весе арматуры ниже указанного значения эксплуатация бетонных конструкций не допускается;
  • максимальное, равное 5%. Превышение указанного показателя ведет к ухудшению эксплуатационных показателей железобетонного массива.

Соблюдение требований строительных норм и стандартов по степени армирования гарантирует надежность конструкций из железобетона. Остановимся более детально на предельной величине армирующего процента.

Максимальный процент армирования – 60. Каковы особенности расчета переармированных сечений? Чем определяется максимальный и минимальный процент армирования?Чтобы гарантировать надежность конструкций из железобетона, необходимо соблюдать требования строительных норм

Блок: 2/6 | Кол-во символов: 2392
Источник: https://pobetony.expert/armirovanie/minimalnyj-procent-armirovaniya-zhelezobetonnyx-konstrukcij

Коэффициент армирования – предельное значение для монолитных фундаментов

Желая обеспечить повышенный запас прочности конструкций из железобетона, нецелесообразно превышать максимальный процент армирования.

Максимальный процент армирования – 60. Каковы особенности расчета переармированных сечений? Чем определяется максимальный и минимальный процент армирования?Нецелесообразно превышать максимальный процент армирования, чтобы обеспечить повышенный запас прочности конструкций

Это приведет к негативным последствиям:

  • ухудшению рабочих показателей конструкции;
  • существенному увеличению веса изделий из железобетона.

Государственный стандарт регламентирует предельную величину уровня армирования, составляющую пять процентов. При изготовлении усиленных конструкций из бетона важно обеспечить проникновение бетона в глубь арматурного каркаса и не допустить появления воздушных полостей внутри бетона. Для армирования следует использовать горячекатаный пруток, обладающий повышенной прочностью.

Блок: 4/6 | Кол-во символов: 835
Источник: https://pobetony.expert/armirovanie/minimalnyj-procent-armirovaniya-zhelezobetonnyx-konstrukcij

Какова величина защитного слоя бетона

Для предотвращения коррозионного разрушения силового каркаса следует выдерживать фиксированное расстояние от стальной решетки до поверхности бетонного массива. Этот интервал называется защитным слоем.

Его величина для несущих стен и железобетонных панелей составляет:

  • 1,5 см – для плит толщиной более 10 см;
  • 1 см – при толщине бетонных стен менее 10 см.

Размер защитного слоя для ребер усиления и ригелей немного выше:

  • 2 см – при толщине бетонного массива более 25 см;
  • 1,5 см – при толщине бетона меньше указанного значения.

Важно соблюдать защитный слой для опорных колонн на уровне 2 см и выше, а также выдерживать фиксированный интервал от арматуры до поверхности бетона для фундаментных балок на уровне 3 см и более.

Величина защитного слоя различается для различных видов фундаментных оснований и составляет:

  • 3 см – для сборных фундаментных конструкций из сборного железобетона;
  • 3,5 см – для монолитных основ, выполненных без цементной подушки;
  • 7 см – для цельных фундаментов, не имеющих демпфирующей подушки.

Строительные нормы и правила регламентируют величину защитного слоя для различных видов строительных конструкций.

Блок: 5/6 | Кол-во символов: 1173
Источник: https://pobetony.expert/armirovanie/minimalnyj-procent-armirovaniya-zhelezobetonnyx-konstrukcij

Кол-во блоков: 11 | Общее кол-во символов: 15493
Количество использованных доноров: 5
Информация по каждому донору:
  1. http://met-all.org/metalloprokat/sortovoj/rashod-skolko-armatury-na-kubometr-betona-fundamenta.html: использовано 2 блоков из 4, кол-во символов 3274 (21%)
  2. https://pobetony.expert/armirovanie/minimalnyj-procent-armirovaniya-zhelezobetonnyx-konstrukcij: использовано 4 блоков из 6, кол-во символов 5467 (35%)
  3. http://www.AllRemont.ru/showthread.php?t=9090: использовано 2 блоков из 3, кол-во символов 4708 (30%)
  4. https://cementim.ru/armatura-dlya-betona/: использовано 1 блоков из 6, кол-во символов 1774 (11%)
  5. https://dompodrobno.ru/rashod_armatury_na_kub_betona/: использовано 1 блоков из 3, кол-во символов 270 (2%)

garantspb.com

Предельные проценты армирования

Железобетон

Предельные проценты армирования изгибаемых эле­ментов с одиночной арматурой (расположенной только в растянутой зоне) определяют из уравнения равновесия предельных усилий (11.40) при высоте сжатой зоны, рав­ной граничной. При этом для прямоугольного сечения

Rbbxv-RsAsP=-0, (11.47)

Отсюда

>1=100 Ly(Rb/Rs). (11.48)

Предельные проценты армирования с учетом значе­ния 1у по формуле (11.42) для предварительно напряжен­ных элементов

Ц = M"RB ш 49)

[1 + (ая/ой)(1-®/1,1)]/г,' для элементов без предварительного напряжения при

Osi = <Ts2=^?s

__100^_. (11.50)

И (2 — ш/1,1) Rs

Предельные проценты армирования с повышением класса бетона увеличиваются, а с повышением класса арматуры уменьшаются. Сечения изгибаемых элементов, имеющие проценты армирования, превышающие предель­ные, называют переармированными.

Нижний предел процента армирования, или мини­мальный процент армирования, установлен из конструк­тивных соображений для восприятия не учитываемых расчетом различных усилий (усадочных, температурных и т. п.). Для изгибаемых и внецентренно растянутых се­чений by(h минимальный процент армирования продоль­ной растянутой арматурой |xi =0,05 %; для внецентренно растянутых элементов при расположении продольной си­лы между арматурой в пределах расстояния Zs на каж­дой грани сечения |xi =0,05 %.

В тавровых сечениях с полкой в сжатой зоне мини­мальный процент армирования относится к площади се­чения ребра, равной b~Xh.

Сборный бетон и железобетон: особенности и методы производства

Индустриальные технологии активно развивались в СССР еще с середины прошлого века, а развитие строительной индустрии требовало большого количество различных материалов. Изобретение сборного железобетона стало своеобразной технической революцией в жизни страны, …

Сваебойка своими руками

Сваебойка или сваебой можно организовать с помощью автомобиля со снятым задним крылом(заднеприводный на механике), поднятый на домкрате и используя вместо колеса только обод. На обод будет наматываться трос - это …

РЕКОНСТРУКЦИЯ ПРОМЫШЛЕННЫХ ЗДАНИИ

1. Задачи и методы реконструкции зданий Реконструкция зданий может быть связана с расши­рением производства, модернизацией технологического. процесса, установкой нового оборудования и др. При этом приходится решать сложные инженерные задачи, связанные …

msd.com.ua
