Лоток дождевой бетонный – Лоток водоотводной бетонный с решеткой: железобетонный, дождевой, монтаж

Содержание

Типы, область применения, общая характеристика +Видео

Дожди, талый снег и скопление излишней влаги наносят вред дорожному покрытию, подмывают фундамент и доставляют дискомфорт пешеходам и водителям автотранспорта. Эту проблему решили с помощью ливневой канализационной магистрали, для обустройства которой используют водоотводные бетонные лотки с решеткой.

Бетонные водоотводные лотки изготавливают из фибробетона с различными добавками. В бетонную смесь добавляют волокна из полипропилена. Полипропиленовая добавка помогают понизить деформацию при усадке лотка, повышает их устойчивость к сгибанию. В бетонный раствор также добавляют фибру из металла.

Содержание статьи:

Большим спросом пользуются изделия из железобетона

Вся ливневая магистраль, включая вертикальную, оснащена решетками.  Они защищают от листвы и крупного мусора и выполняют функцию безопасности. Решетки к лоткам плотно присоединяются специальными креплениями, при необходимости производится демонтаж для чистки.

Из какого материала будет установлена решетка, на прямую связано с расположением канализации для стоков талых вод и атмосферных осадков и возможной нагрузки на нее.

Область применения

Устанавливают бетонные изделия исключительно в компании с твердым ровным покрытием
  • На тротуарах для пешеходов с асфальтом или плиткой
  • На бетонных площадях (аэродромы, порты, военные объекты)
  • На парковках автотранспорта
  • На автозаправках
  • На центральных площадях
  • В промышленных зонах
  • Рядом со зданиями инфраструктуры.
Производство каналов из бетона происходит двумя способами
  1. Вибролитье. Форма с залитым раствором вибрирует, что дает хорошую усадку бетона и выводит лишний воздух.
  2. Вибропрессование. При помощи пресса бетонный раствор уплотняется.

Виды каналов

  • Каналы бывают линейными и вертикальными, защитное покрытие для них выпускаются из чугуна, стали, пластика.
  • Чугунные решетки в большинстве своем проходят оцинковку, для снижения коррозии.
  • Недостаток изделий из чугуна в том, что их часто воруют. По этой причини, в своем большинстве, их оснащают дополнительными замками.
  • Стальные изделия выполняются из нержавеющей стали, иногда поверхность оцинковывается.
  • Пластиковая защита лотков изготавливается из сверхпрочных видов материала.
  • Рисунок на внешней детали канализации обычно стандартный, но бывает и декоративный.

Декоративные решетки устанавливают в общественных местах, где необходимо выдержать стиль. Вид изделий с рисунком отливается в основном из меди. Медь мягкий металл, по этой причине монтируются решетки, где отсутствует большая нагрузка (на точечные дождеприемники под кровельными водостоками, перед парадным входом зданий и т.д.)

  • При желании можно сделать на заказ решетки из чугуна с рисунком – кованные. Услуга дорогостоящая. Пользуются ей в основном владельцы частных домов.

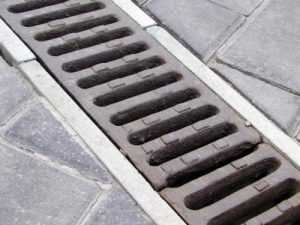

  • К стандартным видам решеток относятся щелевые чугунные и ячеистые.
  • Изделия щелевого типа хорошо устанавливать в местах с максимальной нагрузкой.
  • Бетонные желоба с решеткой используют для монтажа ливневой канализационной магистрали, для прокладки разного рода электрических кабелей, для теплотрасс.
  • Лотки выпускаются с уклоном и без.

Габариты желобов

Длина всех изделий 1м

Ширина 0,14 – 4 м

Высота 0,06 – 1,68 м

Самые распространенные объемы ЖБИ лотков: 0,07 куба, 0,14 куба, 0,3 куба.

Форма выпуска

  • Трапециевидная
  • П – образная
  • U – образная

Дождевой лоток водоотводный бетонный выпускается в соответствии с европейским стандартом EN 1433 и ГОСТом.

Классификация нагрузки

  • А 15 – 1,5т.
  • В125 – 12,5т.
  • С250 – 25 т.
  • D400 – 40 т.
  • E600 -60 т.
  • F900 – 90 т.

Водоотводные ЖБИ желоба делятся на две категории

  1. Стандартная – нагрузка 1,5 – 25 т.
  2. Усиленная — нагрузка 40 – 90т.

Плюсы изделия

  • Отсутствие коррозии
  • Долгий срок службы
  • Стойкость к температурным перепадам
  • Повышенная прочность
  • Большой вес (гарантия неподвижности при высоких нагрузках)
  • Экологически чистый материал
  • Не требуют тщательного ухода (только очищать от мусора)
  • Достойное соотношение цена – качество

Минусы

  • Большой вес
  • Для монтажа требуется спецтехника
  • Монтаж трудоемкий

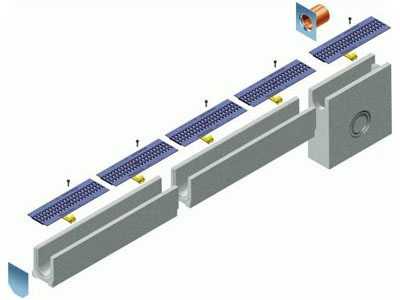

Как устанавливаются лотки

  1. Выкапывается траншея, размером больше изделия.
  2. Дно утрамбовывается
  3. На дно устилается песок
  4. Создается бетонный фундамент на песчаной подложке
  5. Лотки с помощью спецоборудования опускаются в траншею.
  6. Боковые стенки укрепляются раствором из бетона
  7. Желоба оснащены пазовым соединением, места стыков обрабатываются герметиком
  8. Устанавливается решетка
  9. Готовый канал подключается к ливневке
  10. В конце магистрали устанавливается пескоуловитель.

Внимание! ЖБЛ монтируются, на такую глубину, чтобы установленная на них решетка была ниже дорожного покрытия на 5 мм.

Правильно подобранные водоотводные лотки и качественный монтаж, отведут избытки влаги и увеличат срок службы дорожного покрытия.

iseptick.ru

Водоотводные дождевые бетонные лотки с решетками и без: установка своими руками +Видео

Талый снег, дожди приводят к образованию излишней влаги на дорогах, тротуарах, стоянках, парковках и т.д., что создает массу неудобств. Избежать подобного скопления жидкости помогут водоотводные бетонные лотки. По ним вода стекает в специально предназначенные места. Лотки бетонные бывают с решеткой и без. Разумеется сфера применения лотков не ограничивается границами дорог, также они необходимы для частного сектора.

Содержание статьи:

Разновидности водоотводных лотков

По форме и структуре

Водоотводные лотки бывают таких видов:

  • с прямолинейным профилем;
  • П-образной формы;
  • с щелевой конструкцией;
  • телескопические;
  • с решеткой и без.

Лотки с прямолинейным профилем принимает воду по всей длине.

Применяют два варианта установки. В первом случаи лоток кладется на фундаментную подушку. Во втором не используется фундамент и обмуровка.

Дренаж П-образной формы всегда укрывается решеткой, для от фильтровки крупного мусора.

Водоотводные лотки с щелевой конструкцией, по функционалу похожи на П-образные. Разница в том, что в одном блоке решетка, а в другом узкая щель вдоль дренажа. Щель может быть прерывающаяся или в длину всего блока.

Телескопические блоки собираются, как черепица. Они не имеют решетки. Устанавливаются для отвода воды с возвышенности. Их монтаж требует выполнения и соблюдения всех норм. Скорость водного потока высокая. При неправильной установке происходит заиление, через непродолжительное время образуются трещины. Размывается грунт, блоки расходятся и перестают выполнять свою функцию.

С решеткой или без. Решетка предназначена для двух функций. Первая от фильтровка мусора. Вторая безопасность и эстетика.

По материалу

Материал изготовления:

Бетон. Изготавливают на предприятиях. Отливают по стандартам в формы. Удаляют лишний воздух, используя вибрацию. Для изготовления водостоков применяются сорта тяжелого бетона, и используется арматура, что значительно повышает прочность.

Изготовить водоотводные лотки из бетона, можно самостоятельно.

Будьте внимательны. Удалите все пузырьки воздуха, иначе образуются трещины.

Обязательно применяйте арматуру, используя сварку. Концы проволоки должны утонуть в цементе.

Форму обработайте машинным маслом. Она может быть из металла или пластика. После заливки зафиксируйте изделие.

В течение 7 дней дайте высохнуть.

При желании готовые лотки можно покрасить.

По стандартам

Все изделия для монтажа водостоков должны отвечать европейским стандартам EN1433. Каждое изделие классифицируется:

  • Класс А15 — максимальный вес 1, 5 т.
  • Класс В125 — максимальный вес 12, 5 т.
  • Класс С250 — максимальный вес 25 т.
  • Класс D400 — максимальный вес 40 т.
  • Класс Е600 — максимальный вес 60 т.
  • Класс F900 — максимальный вес 90 т.

Лотки водоотводные производятся в двух категориях:

Стандартная— изделия выдерживают постоянную нагрузку 1,5-25 тонн. Используется для пешеходных и автомобильных покрытий, автостоянок, дорог с узкими (до 50 см) обочинами.

Усиленная— элементы выдерживают нагрузку 40-90 тонн. Лотки повышенной прочности, применяемые на любых видах дорожных покрытий, аэродромах, в промышленных цехах, в погрузочно-разгрузочных зонах.

Существует отечественный стандарт ГОСТ:

  • ГОСТ 21509 – 85,
  • ГОСТ 13015.0−83,
  • ГОСТ 26633–91,
  • ГОСТ 17608–91.

По размерам

Все лотки имеют стандарты размеров:

  • Ширина от 0,14 до 4м.
  • Высота от 0,06 до 1,68

Высота латка по стандарту не больше метра. В остальных случаях она зависит от веса и ширины изделия.

С решеткой и без

Решеткой накрывают водостоки на открытых участках пешеходных зон и на шоссе. Есть классические и дизайнерские(с рисунком) На их функционал наличие рисунка ни как не влияет. В случае установки телескопических и щелевых лотков этот элемент не используется.

Сами решетки выполняются из трех материалов:

  • чугун;
  • резина;
  • метал

Чугун самый надежный крепкий материал. Практически не подвергается износу.

Металл хорош, как и чугун. Разница только в весе, и в сроке службы.

Резиновые решетки применяют в основном в общественных зданиях и по их периметру.

Как выбрать бетонный лоток для водостока?

Основной приоритет при выборе — это цель применения.

Для шоссе, площадей, заправок, производства используются дренажи повышенной прочности. В местах с меньшей нагрузкой применяют стандартные.

Высота и ширина лотка зависит от предполагаемого водного потока. Чем выше скорость и объем воды, тем шире и глубже лоток.

Как самостоятельно установить бетонные лоток.

Для самостоятельной установки потребуется вырыть траншею по размерам больше лотка. Утрамбовать ее. На дно насыпать песок. Следом залить фундамент.

На фундаментную подушку укладываются лотки, между собой для герметичности и предотвращения расползания производится пазовое соединение.

В местах стыков обрабатывается акриловым или битумным герметиком. По бокам заливается жидким раствором. После затвердевания накрывается решеткой. Водоотвод подключается к ливневой канализации.

Решетка должна быть ниже основного покрытия на 5 мм.

Обязательно для самотека сделать уклон.

В конце дренажной системы устанавливается пескоуловитель.

Водоотводы можно устанавливать, как на новом покрытии, так и созданном ранее.
Выполненная по всем стандартам и правилам установка водоотводных бетонных лотков гарантирует своевременный отвод воды и увеличит скор службы любого покрытия.

iseptick.ru

Бетонные ливневые лотки

Лотки для ливневой канализации: бетонные и дождевые

Качественная система водоотведения ото всех бетонных объектов (фундаменты зданий, дорожное полотно, бетонные плиты и пр.) позволяет обеспечить долговечность и крепость конструкции, от которой забирается вода. В результате конструкции не теряет своей прочности под возможным негативным воздействием влаги. Для создания системы канализационного водоотведения широко используются ливневые лотки, которые имеют форму вытянутого желоба и накрываются сверху решетчатой крышкой. Подобная конструкция позволяет вмонтировать канализационный или дождевой лоток без потерь ровности дорожного перекрытия.

Важно: Подобные лотки для ливневой канализации укладываются с учётом рельефа местности, а направление отвода воды осуществятся в сторону частной или центральной канализации.


При изготовлении лотков для ливневки используют самые различные материалы от чугуна до полимерного пластика

При изготовлении лотков для ливневки используют самые различные материалы от чугуна до полимерного пластика. Но при этом все изделия имеют типовую конструкцию и соответствуют установленным стандартам EN 1433. В ассортименте предлагаемой и производимой продукции можно встретить такое типовое исполнение лотков:

  • Лоток для ливневки, выполненный в форме простого длинного П-образного или округлого желоба без крышки . Такое изделие монтируется без дополнительного укрепления в заранее подготовленную траншею с выходом на центральную точку сбора воды.
  • Лоток-ливневка, выполненный в форме стандартного вытянутого желоба , но уже с надежной решетчатой крышкой по всей длине изделия. Решетка предотвращает попадание различного рода мусора в канализационный сток и предупреждает засоры в системе водоотвода.
  • Лотки для ливневой канализации щелевые . Этот тип конструкции выглядит как длинный желоб со щелью для стека воды в неё.
  • Лотки для ливневой канализации Г-образные . Эти изделия выглядят, как и щелевые, только вместо центрального отверстия в лотке имеют специальный выступ в своей верхней части, выполненный в форме буквы Г. Подобные изделия пригодны к монтажу, как в бытовых, так и в более сложных промышленных условиях (на автобанах, магистралях, взлётных полосах и пр.).

Что касается способов изготовления лотков для ливневки, то они полностью зависят от конкретного материала, из которого будет изготовлена продукция. Так, в случае применения пластичных полимеров с добавками используется метод экструзии (выдавливание под высоким давлением и при горячих температурах). Если де будут применяться бетон или металлы (чугун, сталь), то здесь применяют метод литья.

Виды канализационных сточных лотков

На мировом рынке различают три основных вида лотков для ливневки

На мировом рынке различают три основных вида лотков для ливневки:

  • Чугунные изделия для отвода вод;
  • Бетонные лотки для ливневой канализации;
  • Пластиковые конструкции.

Рассмотрим подробнее каждый вид.

Чугунные

Этот вид канализационных поддонов изготавливается из двух основных видов чугуна

Этот вид канализационных поддонов изготавливается из двух основных видов чугуна:

  • ISO 185 — с включением пластинчатого графитного зерна;
  • EN1563 — металл с добавлением сферического зерна графита.

Важно: в производстве металл используется не только для самого поддона, но и для изготовления самой верхней решетки. Готовое изделие покрывают слоем горячего цинка с целью предотвращения коррозии металла во время эксплуатации.

Столь мощный и прочный продукт, благодаря усиленной устойчивости на растяжение и сжатие, используется только на промышленных и сложных объектах, таких как аэропорты, длинные автомагистрали и взлетные полосы.

При этом чугунные дождевые лотки достаточно крупные. Так, максимальная протяженность одного желоба может составлять 50 см, а его ширина — 20 см.

Лотки бетонные

Изготовление бетонных канализационных лотков-ливневок происходит с использованием специальных полимерных добавок

Популярные изделия для применения в черте города. Многие из нас часто наблюдают работу городской системы водоотведения во время летнего ливня. Изготовление бетонных канализационных лотков-ливневок происходит с использованием специальных полимерных добавок или армирующего стекловолокна в бетонную смесь. Таким образом, готовое изделие является более прочным в отличие от стандартной продукции из железобетона.

Бетонные лотки для ливневки производят методом вибрационного литья, то есть форму с железобетонной армированной, но еще мягкой смесью погружают на вибрационный стол для большей усадки состава. Это позволяет получить большую плотность, а значит, и прочность готового изделия.

Бетонные лотки-ливневки можно использовать как в частом домостроении, так и при возведении сложных промышленных или городских объектов.

Параметры лотков из бетона варьируются в таких пределах:

  • Длина готового протяженного желоба — 500-4000 мм.;
  • Ширина с высотой готового лотка-ливневки может быть такой — от 140х150 мм до 430х880 мм.
Пластиковые желоба для ливневой канализации

Пластиковые дождевые лотки — удобный продукт для применения как в домашнем домостроении

Пластиковые дождевые лотки — удобный продукт для применения как в домашнем домостроении и обустройстве канализационной системы, так и для укладки близ железнодорожного полотна.

Для изготовления таких лотков для ливневки используют полипропилен с качественными минеральными добавками. В соче

vest-beton.ru

Какие лотки для ливневой канализации выбрать?

Каждый вид канализации предназначен для выполнения определенных задач. Не стала исключением и ливневая канализация, задача которой состоит в отводе ливневых и талых вод с нужной территории.

Главными составляющими частями системы являются лотки для ливневой канализации, целью которых является сбор и отведение излишней жидкости. В данной статье рассматриваются виды лотков для ливневой канализации и их установка.

Виды лотков для ливневой канализации

Лотки для отвода дождевых и талых вод делятся на несколько видов. Каждый вид водоотводного лотка можно закрыть специальной решеткой. Обычно это делают, чтобы внешний вид канализационной системы был более привлекательным.

Виды водоотводных лотков:

  1. Металлические.
  2. Бетонные и железобетонные.
  3. Пластиковые дождевые.
  4. Композитные.

Естественно, каждый вид водоотводного лотка имеет свои достоинства и недостатки. Поэтому попробуем сформировать характеристику каждому из них.

Металлические лотки для ливневой канализации

Водоотводной лоток для ливневой канализации можно произвести из металла. Изготавливая лотки из металла, товаропроизводитель должен четко придерживаться общепринятых требований. А именно:

  • Толщина металла.
  • Толщина и прочность защитного слоя от ржавчины.

Например, металлический водоотводной лоток, изготовленный из чугуна. Такие лотки имеют немалый вес, и для их установки понадобится техника. Кроме этого, стальные лотки для ливневой канализации очень дорогостоящие. Именно поэтому, товаропроизводители отдают предпочтение производству элементов ливневой канализации из других материалов, а из стали и чугуна изготавливают прочные и эстетичные решетки.

Получается, что лучше купить лотки для ливневой канализации из другого материала, который будет дешевле, легче и не уступает в прочности чугуну и стали.

Бетонные и железобетонные лотки для ливневой канализации

Бетонные и железобетонные лотки, наверное, самый дешевый вариант, к тому же, наиболее надежный и прочный. Для того, чтобы бетонные или железобетонные лотки устанавливались надежно, выполняются абсолютно разные выступы с защелками.

В целом, бетонные лотки для ливневой канализации, как и железобетонные лотки для ливневой канализации, обладают рядом достоинств.

Достоинства железобетонных и бетонных лотков:

  1. Доступная цена.
  2. Отличная устойчивость к негативному воздействию.
  3. Долговечность.
  4. Отличная проходимость.

Поскольку клиент подбирает материал не только по качеству, то можно с уверенностью сказать, что цена бетонных лотков для ливневой канализации вполне доступна и оправдана качеством.

Однозначно, самый весомый недостаток таких изделий – тяжелый вес. Для их транспортировки непременно понадобится привлечь спецтехнику.

Относительно размеров хочется заметить, что бетонные и ж/б лотки имеют стандартные габариты:

  • Длина равна 1000 мм.
  • Ширина может быть в пределах от 100 мм до 500 мм.
  • Высота стартует от 90 мм и может достигать 760 мм.

Зачастую бетонные и ж/б лотки используют при строительстве ливневой канализации рядом с автотрассой.

Их устанавливают там, где на изделия возлагается повышенная нагрузка, при этом не обязательно наличие эстетического вида.

Пластиковые лотки

Обычно пластиковые лотки для ливневой канализации устанавливаются в загородных домах и дачах. Эти изделия изготавливаются из разных видов пластика. Пластиковые лотки очень легкие, их можно транспортировать и выполнять монтажные работы собственноручно. Немаловажно, что пластиковый водоотводной лоток устойчив к образованию засорений.

Но, если сравнивать пластиковые водоотводные лотки и бетонные, то можно сделать вывод, что по долговечности пластиковый лоток уступает бетонному.

Композитные водоотводные лотки

Композитные лотки для ливневой канализации изготавливаются из нескольких материалов. Но независимо от материала, композитный водоотводной лоток обладает главными качествами пластиковых изделий и отличной прочностью.

Материалы для производства композитных лотков:

  1. Полимербетон (смесь пластика и бетона).
  2. Полимерпесчанник (смесь прочного пластика, песка и вспомогательных соединений).

Длина такого изделия может достигать 1000 мм, а ширина – от 70 мм до 300 мм. Однако фирмы-производители могут выполнить и индивидуальный заказ с учетом размеров, которые нужны заказчику.

Выбор лотков для ливневой канализации

Перед началом строительства ливневой канализации нужно сделать проектирование ливневой канализационной системы, учитывая все необходимые данные. Конечно, можно попробовать выполнить проектирование и расчеты самостоятельно, но все же лучше предоставить это дело профессионалу. Подробнее читайте здесь.

Выбирая лотки для ливневой канализации, непременно нужно сделать акцент на таких показателях:

  • Вес и габариты водоотводных лотков.
  • Особенности материала, используемого для производства водоотводных лотков.
  • Высота дождевых лотков.

Для того, чтобы ливневая канализация функционировала правильно и долговечно, ни в коем случае нельзя игнорировать нормы проектирования и формулы для проведения расчетов.

Монтаж лотков для ливневой канализации

Вполне возможно выполнить установку ливневой канализации самостоятельно. Для этого нужно знать все требования и стандарты, которые регламентируются нормативными актами.

К примеру, для монтажа ливневой канализации и водоотводных лотков с решетками в загородном доме, необходимо придерживаться такой инструкции:

  1. Выкопать траншеи для водоотводных лотков.
  2. По максимуму выполнить уплотнение нижнего слоя грунта.
  3. Насыпать слой песка на дно траншеи, так как это послужит дополнительным дренажем.
  4. Под пластиковый водоотводный лоток нужно сделать бетонное основание, ширина которого будет не меньше 100 мм.
  5. Затем установить ливневый лоток.
  6. Желоб водоотводного лотка желательно закрыть решеткой, чтобы избежать засорений в канализационной системе.

Также водоотводные лотки соединяются друг с другом специальными пазами. Если монтажные работы выполнены верно, то ливневая канализационная система будет нормально функционировать и не допустит затопления участка.

Емкости для канализации

При обустройстве местной канализации существует несколько вариантов для вывода сточных вод. Но обычно, хозяева частного дома отдают предпочтение накопительным емкостям.

Накопительная емкость – это герметичная емкость, к которой подключена канализационная труба, выходящая из жилого помещения. Однозначно, цена емкости для канализации будет зависеть от размеров емкости, такой вариант один из наиболее дешевых.

На сегодняшний день клиентам предлагается купить емкость под канализацию, изготовленную из разных материалов. Но независимо от того, какой материал был выбран для изготовления емкости, необходимо регулярно выполнять очистительные работы резервуара от загрязненных жидкостей.

Металлические накопительные емкости

Как показывает практика, металлическая емкость для канализации пользуется большим спросом, нежели бетонный накопитель. Но, в то же время, металлическая емкость не особо надежна, так как металл не устойчив перед разрушительным действием коррозии. Поэтому, если вы решили купить металлическую емкость для канализации, нужно непременно покрыть металл защитным составом, а все места стыкований и швов обработать герметиком.

В основном, металлические емкости устанавливаются под землей.

Их еще называют подземные емкости для канализации, и поэтому, нужно покрывать металл защитным слоем не только внутри, но и снаружи.

Установка накопительной емкости выполняется так:

  • Нужно выкопать котлован, ширина которого должна быть на 40 см больше ширины емкости.
  • Глубина должна выбираться так, чтобы сточные воды в накопительной емкости не замерзли.
  • Непременно нужно сделать «амортизационную подушку» на дне котлована, так как эта подушка будет предостерегать емкость от повреждений в период смещения грунта.
  • Затем устанавливается в котлован накопительная емкость.
  • Далее нужно выполнить присоединение канализационной трубы к накопительному резервуару.
  • После этого можно засыпать резервуар слоем песка, а затем слоем грунта.

В целом, цена накопительных емкостей для канализации вполне доступна среднестатистическому населению страны, но не стоит забывать, что обслуживание накопительных резервуаров требует немалых затрат.

Некоторых людей не устраивает цена накопительных резервуаров, и они принимают решение купить емкость б/у под канализацию, но не делайте поспешных выводов. Ведь емкости б/у для канализации уже были в эксплуатации, и их долговечность значительно понизилась. Кроме того, на б/у емкостях могут быть незначительные повреждения, и из-за них потом придется потратиться больше на ремонты.

Поэтому лучше купить накопительную емкость для канализации в специализированном магазине.

alikar.ru

Бетонный лоток: особенности дождевых, дренажных изделий




Для того чтобы предохранить от процессов коррозии и негативных явлений коммуникации необходимо использовать качественные и долговечные изделия. А железобетонные лотки как раз обладают необходимым набором характеристик для того, чтобы оградить кабельные системы и коммуникационные трубопроводы от негативных воздействий, одновременно обеспечивая к ним доступ при возникновении аварийной ситуации.

Кроме того, лотки из бетона могут служить хорошим водостоком для отведения от здания талой и дождевой воды.

Ассортимент ЖБИ изделий

Виды лотков из бетона по назначению

Производство изделий такого типа ведется из раствора марки М200 и выше. Такие конструкции в процессе производства упрочняются с помощью арматурных прутов класса А-1 и А-2, либо при помощи проволоки марки Вр-1.

Применение в процессе изготовления метода вибрационного уплотнения бетонной конструкции позволяет в итоге получать изделия плотной структуры, способные противостоять агрессивным воздействиям окружающей среды.

Согласно данным, указанным в ГОСТе 21509-85, к лоткам из бетона предъявляются высокие требования по следующим параметрам:

  • Устойчивость к низким температурам;
  • Непроницаемость для влаги;
  • Высокие технические характеристики арматурной стали;
  • Оптимальная толщина слоя бетона;
  • Умение противостоять процессам коррозии;
  • Высокое качество материалов, используемых для создания раствора;
  • Равномерная структура, исключающая пустоты и раковины;
  • Стойкость к механическим воздействиям.

По конструкции самого изделия и основной цели применения лотки можно разделить на три основных типа:

  1. Водоотводный;
  2. Лоток для кабеля;
  3. Лоток для теплотрассы.

Водоотводные лотки ЖБИ

Бетонный дождевой лоток предназначен для сбора и транспортировки воды.

Таких изделий также бывает несколько видов, которые между собой отличаются назначением, конструкцией, и функции, которые они исполняют:

  1. Дренажный – позволяет отводить дождевую и почвенную влагу от цокольных этажей и фундаментов зданий и строений;
  2. Прикромочный – отведение влаги от дорожного полотна к откосам;
  3. Телескопический – отведение влаги канальным методом с мостов и склонов;

На фото –телескопический тип изделия

  1. Ливневый – сбор и удаление ливневых стоков;
  2. Канализационный – транспортировка сточных вод к коллекторам системы;
  3. Водопропускные или желоба для стока — отведение излишней влаги методом самотека.
Виды лотков для водоотвода

По форме и внешнему виду лотки ЖБИ для отвода влаги бывают следующего вида:

  1. Параболические;
  2. Трапециевидные;
  3. П-образные;
  4. П-образные и в форме трапеции с округлым желобом.

В зависимости от того, в каких условиях будет производиться эксплуатация, различают сплошные лотки и изделия с вертикальным водостоком. Также лотки такого назначения могут быть цельными и сборными с различными типоразмерами.

Решетка позволит надежно защитить сток от засоров

Маркировка изделий такого типа содержит букву «Л» и два числа:

  • 1 число – номер серии;
  • 2 число – параметры вертикальной нагрузки, на которую рассчитано изделие.

Обратите внимание!
Чем больше значение 2-го числа, тем глубже должно монтироваться изделие.

Бетонные дорожные лотки также различаются по способу производства.

В зависимости от данного признака они бывают:

  1. Изготовленные методом вибропрессования;
  2. Изготовленные методом вибролитья.

Лоток для прокладки теплотрасс

Укладка труб теплопровода

Специализированные ЖБИ каналы позволяют защитить трубы теплоснабжения от процессов коррозии, грызунов и теплопотерь.

Эти каналы бывают двух видов:

  1. КЛп – лотки, конструкция которых предусматривает установку съемной крышки;
  2. КЛс – конструкции представляет собой лотки сверху и снизу канала, соединенные между собой швеллерами.

Ранее для этих целей использовались кирпичные конструкции, но ЖБИ изделия обладают неоспоримым рядом преимуществ в сравнении с ними:

  • Легкость монтажа;
  • Невысокая цена;
  • Высокие несущие показатели;
  • Возможность установки в сейсмоактивных зонах, на слабом грунте и почвенных водах;
  • Устойчивость к негативным погодным условиям;
  • Устойчивость к переменам температурного режима;
  • Большой вес, обеспечивающий конструкции неподвижность;
  • Большой эксплуатационный период;
  • Экологическая безопасность;
  • Устойчивость к процессам ржавления и коррозии.

Установка лотков в домашних условиях

Схема устройства водостока

Часто в процессе домашнего строительства возникает необходимость установка такого изделия, как бетонный кабельный лоток или лоток для водоотвода.

Инструкция для сооружения водоотводной лотковой системы состоит из следующих этапов:

  1. Роется траншея, которая по своим параметрам должна вдвое превышать параметры лотка;

Траншея

Совет. Если системой предусмотрена установка пескоуловителя, необходимо подготовить для него углубление.
Пескоуловитель может потребоваться в том случае если лоток будет соединен с канализацией.

  1. Вырытая траншея заполняется бетоном в 10 слоев;
  2. Устанавливается пескоуловитель в самом начале трассы или натягивается нить, отмечающая линию стока;
  3. Производится сбор конструкции, и укладка ее в созданный водовод;

Схема сборки конструкции

Совет. Для соединения бетонных шов следует использовать шпунты и пазы.

  1. Стыки надежно герметизируются при помощи бетонного раствора;
  2. По бокам лотки фиксируются камнями, после чего засыпаются щебнем и землей, выкопанной ранее;
  3. Сверху лотки закрываются решетками или пластинами.

Соблюдая все этапы производства работ, вы сможете без труда создать лоток для бетона своими руками.

В заключение

Установка лотков

Лотки из бетона — это достаточно важное и повсеместно используемое изделие, которое позволяет предотвратить негативные воздействия окружающей среды на коммуникационные системы и организовать качественный водосток с любой поверхности.

Выбор конструкций такого рода должен производиться, опираясь на размер, форму и рассчитанную нагрузку на изделие, и только потом по стоимости. Выбирая таким образом, вы сможете создать качественную и долговечную систему водостока и оградить коммуникации от множества разрушительных факторов.

А видео в этой статье откроет вам множество секретов выбора и расскажет об огромном количестве типов и видов железобетонных лотков.


masterabetona.ru

Бетонные лотки для ливневой канализации:фото,виды,характеристики

Ключевые особенности бетонных лотков для ливневой канализации

Данные водоприемники отличаются наибольшей прочностью, так как по классификации по допустимым типам нагрузки они относятся к классам E и F, что говорит о том, что они:

  • способны выдержать внешнюю нагрузку в пределах 60 т;
  • способны выдержать внешнюю нагрузку в пределах 90 т.



Используют лотки на крупных промышленных предприятиях, в технических складах, на причалах. Они выдерживают давление самолетов, поэтому применяются в аэропортах и на аэродромах, выдерживают давление тяжелой оружейной техники — применяются на военных базах. Вес бетонных водоприемников колеблется от 100 до 500 кг. Транспортировка и установка их возможно исключительно при наличии специальной техники, в частности подъемных кранов. Изготавливаются при помощи добавления цемента. Большие габариты являются их главным недостатком, который перекрывается огромным количеством положительных сторон, такими как: монолитность устройства, способность выдерживать низкие температуры и влияние агрессивных веществ. Используются для отведения канализационных стоков в ливневой канализации после дождя и снегопада. Длина лотков — 1000 мм, ширина — 100-500 мм, высота — 90-760 мм. Служат долгое время.

Технические характеристики существующих видов бетонных лотков

Есть несколько моделей бетонных желобов, которые отличаются способностью выдерживать определенную нагрузку, поэтому необходимо приобретать только подходящие установки.

Название моделиХарактеристикаКласс прочностиГабариты,ммВес,кг
SUPER DN 100Бетонный усиленный лоток с чугунной решеткойABCD1000×145×205 15,1
SUPER DN 150Бетонный усиленный лоток с чугунной решеткойABCD1000×250×130 59
DN 100Канал бетонный облегченныйABC1000×160×157 32,5

Как сделать выгребную яму с переливом в частном доме можно найти на этой странице

Бактерии для выгребных ям и септиков можно найти здесь

Доктор Робик для выгребных ям и септиков читайте здесь

vivoz-gbo.ru

Лотки бетонные водоотводные размеры

бетонные лотки водоотводные гост

Если участок находится в проблемной зоне, например, неровная поверхность, то необходимо устанавливать специальные бетонные лотки. Такие сооружения предотвращают образование водных застоев. Конструкция из бетонных желобов и каналов направляет стоки в общую канализацию.

Виды лотков водоприемных

Конструкция этой системы достаточно проста. Основа — бетонные лотки, водоотводные лотки сами по себе несложны и представляют собой желоба незатейливой формы, которые подбираются, в зависимости от направления сточных вод.

Лоток водоотводный — емкость, которая может быть разной по форме (прямоугольная, квадратная или закругленная), используемая для обеспечения уровня безопасности некоторых объектов от ливневых стоков. Лотки водоотводные бетонные с решеткой иногда оснащаются задвижками и замками.

Различают два вида лотков:

  • прикромочные;
  • телескопические.

Они отличаются по форме и используются в разных сферах.

При грамотной установке водоотводной системы на участке не будет луж и грязи, к тому же, это продлевает сроки эксплуатации рядом находящейся поверхности

Также можно разделить дренажные изделия по классу нагрузки, которую они могут выдержать:

КлассСфера применения
С250·        устанавливается на автомобильных дорогах с малой или средней интенсивностью движения;

·        небольшие парковки для легковых автомобилей.

D400·        автомобильные дороги с большой проходимостью;

·        заправочные комплексы, гаражные кооперативы.

E600Устройство водоотвода на автомагистралях, больших промышленных комплексов.
F900Применяются для выведения стоков с территории аэропортов, больших логистических центров.

Все бетонные лотки водоотводные можно разделить и по размеру. Сейчас изготавливают лотки бетонные водоотводные и со стандартными размерами (1 метр), и различного уровня сечения (10-50 см).

Также производители предлагают лотки водоприемные. Они очень популярны в области сбора и отвода дождевых и талых вод. Они также, как и водоотводные, изготавливаются из бетона. Область применения очень широка: частное строительство, парковки, тротуары, обочины дорог. Бетонные дождеприемники комплектуются решетками и могут быть с вертикальным водосливом.

Производство лотков водоотводных бетонных по госту

Во время изготовления лотков водоотводных бетонных с решеткой производители придерживаются требований ГОСТа 21509-85. Согласно ему, различают несколько видов изделий, методов установок, типы оборудования, размеры и формы. Отдельно прописываются правила транспортировки, производства и монтажа.

Сфера применения лотков довольно широка, они бывают:

  • кабельные;
  • водоотводные;
  • теплотрассные.

Размеры желоба определяют его пропускную способность и зависят от нормативного значения количества осадков в данной местности

Все изделия должны соответствовать требованиям по ГОСТу:

  • морозостойкость;
  • прочность;
  • антикоррозийные свойства;
  • равномерная структура без наличия пустот;
  • влагонепроницаемость.

Сейчас также используется два способа изготовления бетонных лотков:

  • вибропрессование;
  • вибролитье.

Методы производства

Вибропрессование

Процесс изготовления лотков таким методом не сложен. Происходит он следующим образом:

  • в специальную форму наливают бетонную смесь;
  • затем под прессом удаляют лишнюю влагу и пузырьки воздуха.

Бетонная смесь состоит из цемента и мелкого наполнителя, который впоследствии закрепляется волокном, состоящим из полимера, стали или стекловолокна. Предварительно все используемые металлические изделия обрабатываются от ржавчины. Благодаря такой технологии производства, готовые водоотводные лотки имеют не только много преимуществ, но и некоторые недостатки.

Таблица, где можно увидеть ряд основных качеств:

ПреимуществаНедостатки
стойкость к перепаду температурневзирая на низкую стоимость изделия, бетонные лотки довольно дорого транспортировать
стойкость к воздействию влагибольшой вес усложняет установку и доставку
устойчивость к большим нагрузкам
гладкая поверхность, позволяющая не задерживать мусор
использование закрепляющих материалов позволяет изделию соответствовать высочайшему классу нагрузки F900

Для водоотводных латков важнейшие показатели — это морозостойкость и влагостойкость

Вибролитье

Вибролитье — простой, но достаточно медленный и затратный метод производства бетонных дренажных лотков. Изделия получаются недостаточно качественными. Процесс изготовления заключается в следующем: водоотводный лоток в форме ставится на специальный вибростол и начинает уплотняться вибрацией. При этом больше всего идет нагрузка на внешнюю часть лотка, а внутренняя остается недостаточно пропрессованной. В будущем это приведет к довольно быстрому его разрушению.

Установка бетонных лотков своими руками

Сам процесс установки лотков в дренажные системы практически одинаков как для частного, так и промышленного строительства.

Установка водоотводных бетонных лотков своими руками начинается с подготовки необходимой документации и поиска поставщиков с приемлемыми ценами на изделия. Если система водоотвода будет устанавливаться на дорожном покрытии, то оборудование нужно подготовить с учетом оцинкованных и армированных изделий. В обустройстве пешеходной зоны лучше поставить бетонные пластины.

Основные этапы работ по монтажу:

  • копка или рытье траншеи, которая по размерам должна быть вдво

vest-beton.ru
