Содержание

Лотки водоотводные

Железобетонные водоотводные лотки - это специальные конструкционные изделия, которые чаще всего используются в области дорожного, жилищного, городского и инженерного коммуникационного строительства для отвода воды с территорий, автомобильных и железных дорог, транспортировке сточных вод в канализациях, дождевых и дренажных каналах. Водоотводные лотки продлевают эксплуатационные сроки поверхностей рядом с ними, способствуя немедленному отводу воды с территории.

Железобетонные водоотводные лотки являются простыми и универсальными изделиями, поэтому из задействуют не только в качестве водоотводных каналов, но и при подземной прокладке трубопроводов, теплотрасс, а также оросительных систем. Также их применяют при дорожном строительстве, при прокладке электрокабелей, электрошин, при создании системы дренажного водоотвода, а также при прокладке электрошин.

Высокая прочность железобетонных лотков позволяет им стойко выдерживать воздействие агрессивной среды, вызванной разнообразными климатическими условиями, и постоянный, высокий уровень влажности. Благодаря этому значительно продлевается эксплуатационный срок зданий и других объектов строительства. Еще одним неоспоримым преимуществом использования железобетонных водоотводных лотков по сравнению с другими строительными материалами является легкость монтажа и простота ремонта: для того чтобы отремонтировать поврежденный участок водоотводного канала, достаточно поменять лоток.

Высокопрочные железобетонные водоотводные лотки представляют собой трапециевидную или прямоугольную скобу с П-образным сечением. Телескопические и прямоугольные лотки вставляются один в другой и обеспечивают необходимую длину канала и его прочность. Лотки укладываются на наклонной плоскости, поэтому они незаменимы на мостах, насыпях, косогорах, а также в системах строительства в горной местности.

Железобетонные водоотводные лотки изготавливаются из тяжелого бетона классами по прочности на сжатие В15, В25, В30 и В35 и армируются высококачественной арматурой из стали классов А-I, A-III. В качестве материала, используемого для гидроизоляции и деформационных швов, применяют битумную мастику.


Серия 3.006.1-2.87

Серия 3.006.1-2.87 содержит рабочие чертежи сборных лотковых элементов каналов и тоннелей, предназначенных для прокладки трубопроводов различного назначения, электрокабелей и электрошин. Также предусматривается применение лотков в качестве подземных транспортерных галерей и пешеходных переходов, кроме пешеходных переходов в сейсмических районах. Применение каналов и тоннелей из лотковых элементов для непосредственной транспортировки по ним жидкостей не предусмотрено.

Серия 3.006.1-2.87 состоит из следующих выпусков:


  • Выпуск 0. Материалы для проектирования;
  • Выпуск 1, Часть 1. Лотки. Рабочие чертежи;
  • Выпуск 1, Часть 2. Лотки. Рабочие чертежи;
  • Выпуск 2. Плиты. Опорные подушки. Рабочие чертежи;
  • Выпуск 3. Лотки. Арматурные и закладные изделия. Рабочие чертежи;
  • Выпуск 4. Плиты. Опорные подушки. Арматурные и закладные изделия. Рабочие чертежи;
  • Выпуск 5. Узлы трасс. Рабочие чертежи;
  • Выпуск 6. Узлы трасс. Лотки, плиты, балки. Арматурные и закладные изделия. Рабочие чертежи;
  • Выпуск 7. Узлы трасс. Лотки, плиты, балки. Арматурные и закладные изделия. Рабочие чертежи.

Разработанные в серии подземные сооружения при высоте до 1500 мм включительно отнесены к каналам, а при высоте в чистоте 1800 мм и более - к тоннелям.

Каналы и тоннели из лотковых элементов запроектированы для применения: в обычных грунтовых условиях при отсутствии просадочности, грунтовых вод и сейсмических воздействий; на просадочных грунтах; при наличии грунтовых вод; в районах с сейсмичностью до 9 баллов включительно для всех указанных выше грунтовых условий.

В серии 3.006.1-2.87 предусмотрены следующие случаи прокладки каналов и тоннелей из лотковых элементов:


  • Под автомобильными дорогами с заглублением от верха дорожной одежды до верха перекрытия от 0,5 до 6 м;
  • Под железными дорогами с заглублением от низа шпал до верха перекрытия от 1 до 4 м;
  • Вне дорог с заглублением верха перекрытия от 0,5 до 6 м;
  • В цехах с минимальным заглублением от уровня пола до верха перекрытия 0,3 м для тоннелей и непосредственным использованием для пола плит перекрытий для каналов;
  • Полуподземная прокладка каналов с перекрытием, верх которого расположен на 200-400 мм выше планировочного уровня земли.

Установка лотковых элементов тоннелей предусматривается с перевязкой вертикальных швов. Сочетания высот нижних и верхних лотков могут приниматься различными, в зависимости от вида и условий монтажа коммуникаций.

Номенклатура сборных железобетонных изделий каналов и тоннелей состоит из лотковых элементов и плит. Габаритные размеры лотков по ширине приняты от 420 до 4000 мм включительно, по высоте - от 360 до 1680 мм включительно. При габарите по ширине, не превышающем 2400 мм и массе до 9,9 т включительно, лотки приняты длиной 5970 мм. Допускается изготовление этих лотков длиной 2970 мм. В остальных случаях лотки приняты длиной 2970 мм при наибольшей массе 9,4 т. В номенклатуру изделий включены доборные лотки всех размеров, имеющие длину 720 мм.

Лотки приняты из тяжелого бетона классов В15, В25, В30 и В35. Арматура принята классов А-I и А-III по ГОСТ 6781-82 и класса ВрI по ГОСТ 6727-80. Для закладных изделий прията прокатная сталь Вст3кп2 по ГОСТ 380-71, анкера закладных изделий – из стали класса А-III по ГОСТ 5781-82. Монтажные петли приняты из стали класса А-I марки Вст3сп2 и Вст3пс2. В случае монтажа конструкций при расчетной зимней температуре ниже -40°С, применение для монтажных петель стали марки Вст3пс2 не допускается. Армирование лотков производится сварными сетками и каркасами. Подбор арматурных изделий лотков производится по соответствующему чертежу.


что это и где используются

Кабельный лоток железобетонный широко распространен в строительной сфере для выполнения прокладки всевозможных инженерных коммуникаций. Благодаря использованию этого изделия гарантируется максимальная защита сетей от воздействий не только природного, но и техногенного характера.

Основные разновидности лотковых изделий

Рисунок 1. Кабельные лотки железобетонные

Лотки для коммуникаций выпускают разных типов. Они отличаются всевозможными параметрами. Конкретный тип потребители подбирают, руководствуясь требуемыми целями, условиями эксплуатации, нюансами монтажа коммуникационных сетей. Изделия классифицируют по следующим характеристикам:

  • конструктивное исполнение;
  • габариты;
  • комплектация крышкой;
  • функциональность;
  • особенности установки.

Самые распространенные варианты лотков:

  • П-образные конструкции, имеющие вид прямоугольного параллелепипеда. Такие изделия приобретают для сооружения каналов сложной формы, при необходимости отвода воды либо обустройства дренажа. Увеличенные габариты лотков позволяют укладывать в них разные типы кабелей на подставках. Прочность ЖБИ гарантирована благодаря устойчивости бетона к воздействию нагрузок и неблагоприятных факторов. Такие кабельные лотки рекомендовано укладывать во влажном либо промерзающем грунте.
  • Трапециевидные изделия позволяют сооружать телескопические соединения, поскольку ширина лотка изменяется вдоль продольной его оси. Фиксированные размеры детали гарантируют точность сопряжения, существенно ускоряя монтаж. Элементы такого типа устанавливают, чтобы отводить воду с полотна автомобильных магистралей. Им не страшны неблагоприятные внешние факторы, они совершенно не поглощают влагу извне.
  • Водопропускные желоба удобны для организации эффективного водоотвода — их устанавливают параллельно дорожному полотну с уклоном. Это позволяет воде быстро стекать с трассы. Изготовление деталей выполняют по особой методике. Арматуру используют предварительно напряженную, сушат ЖБИ при повышенной температуре, чтобы значительно улучшить механические характеристики.

Назначение железобетонных лотков обозначено в их маркировке:

  • МЖБЛ — для монтажа водоотводящих каналов, дренажных систем;
  • УБК — прокладка энергетических линий;
  • МШЛ — обустройство железнодорожных линий;
  • Л — сооружение теплотрасс, а также дорожных конструкций.

Герметичность лотку гарантируют крышка или дорожная плита, устанавливаемая, чтобы закрыть собой внутреннюю полость изделия. При этом все внутренние коммуникации надежно защищены от механических повреждений, они способны продолжительный период корректно функционировать.

Кабельные железобетонные лотки достоинства продукции

Перечисляя преимущества этого продукта, стоит отметить такие его параметры:

  • прекрасная вентиляция кабельной трассы, расположенной внутри изделия;
  • применение небронированных кабелей, что существенно экономит устройство коммуникаций;
  • простой доступ к кабелям, достигаемый посредством снятия крышки;
  • срок эксплуатации коммуникаций значительно возрастает;
  • продукция имеет широкий ассортимент моделей, что позволяет прокладывать коммуникации любого вида.

Для чего предприятия ЖБИ производят лотки

Рисунок 2. Кабельные лотки железобетонные

Изделия применяют при сооружении всевозможных строительных объектов, жилых сооружений, парковочных комплексов, при обустройстве террас, монтаже коммуникаций и прокладке автотрасс. Актуальны они при проведении канализационных коллекторов, укладке силовых кабелей подстанций, телекоммуникационных линий, дренажных систем, водоотводящих и осушительных каналов, прокладке трубопроводов.

Изготовление таких лотков предприятия ЖБИ осуществляют, руководствуясь ГОСТ, а также проектной документацией. Все выпускаемые изделия имеют высокую прочность, поэтому так широка их сфера использования.

ЖБ лотки востребованы в таких отраслях жизнедеятельности:

  • коммунальная отрасль;
  • энергетическая сфера;
  • строительство промышленное, жилое и дорожное.

Железобетонный лоток — практически универсальная конструкция, рекомендованная для использования в различных сферах. Изделие нередко комплектуется крышкой, оно проходит лабораторное испытание использующегося сырья, а затем скрупулезную проверку качества выпущенного продукта.

Как изготавливают лотки кабельные бетонные

Поскольку изделию суждено эксплуатироваться в неблагоприятных условиях, выпуск железобетонных лотков требует ответственности на каждой стадии технологического процесса. Решающее значение в прочности изделия играет состав бетона. Готовая затвердевшая смесь обязана иметь повышенную надежность, водостойкость, долговечность и морозостойкость.

Герметичность бетона — определяющий фактор, поскольку кабель не способен сопротивляться губительному влиянию влаги. В железобетонном тоннеле сухость гарантирована длительный период, воздушная же подушка, как естественный теплоизолятор, значительно смягчает температурные перепады.

Бетонный лоток гарантирует надежную защиту проложенным внутри него силовым кабелям. Подобный вариант прокладки коммуникаций оптимален, поскольку проверен временем.

Специфика применения

Аналогично электротехническим лоткам, железобетонные каналы применяют для прокладки сетей энергоснабжения, только в значительно  большем масштабе. Первый вариант используют для укладки коммуникаций в подстанциях, а второй тип изделий — для мощных кабелей. Если необходимо соединить комплектом силовых кабелей подстанцию с атомной электростанцией, эту процедуру выполняют двумя вариантами:

  • по воздуху, применяя дорогостоящие, нуждающиеся в регулярном техническом обслуживании линии ЛЭП;
  • в земле, посредством расположения кабелей в снабженных крышками лотках.

Первый вариант слишком дорогой и более трудоемкий, а вот второй способ практичнее. Из-за этого все чаще для достижения цели применяют  железобетонные лотки. Они обеспечивают быстрый доступ к силовым коммуникациям, который позволяет быстро организовать плановый  ремонт. Достаточно только откопать немного грунта, а затем поднять крышки перекрытия.

Характерной чертой такой продукции является универсальность. Кроме прямого назначения изделия используют, чтобы организовать качественный водоотвод, применяя дренажные, водоотводные либо водосточные лотки. Эти ЖБИ также незаменимы при прокладке к месту строительства инженерных коммуникаций.

Сложно представить современную строительную площадку без кабельных лотков из железобетона. Использование таких конструкций помогает реализовать всевозможные задачи, гарантируя отменное качество, высокую надежность, а также долговечность монтажа. Выбирая определенный тип продукции, требуется уделять внимание ее габаритам, массе, характеристикам, быть уверенным, что производитель придерживается при изготовлении изделий всех стандартов.

Лотки железобетонные

     Несмотря на уникальность многих зданий, и строительных объектов, они все используют железобетонные лотки. Универсальность этих строительных элементов неоспорима. Они применяются при строении жилых домов и производственных помещений, дренажных систем и для отведения потоков воды, для теплотрасс и обустройства коллекторов, с их помощью монтируют различные кабельные трассы и трубопроводы.

    Лотки железобетонные представляют собой П-образные конструкции поперечного сечения длиной до 3 м, отличающиеся по ширине и высоте. Производятся бетонированием способом вибропрессования, с предварительным армированием сеткой или сварным каркасом, и применением тяжелых бетонов класса не ниже В15, с толщиной защитного бетонного слоя от 15 мм.

    В зависимости от прочности они могут применяться в местах повышенной нагрузки, например, на путепроводах, автомагистралях и в районах с сейсмоактивностью до 9 балов. Использование таких изделий значительно упрощает процесс прокладки подземных трасс. Лотки являются основой дренажного водоотведения любой сложности. Защищая любые материалы, уложенные внутри, лотки значительно увеличивают срок их эксплуатации.

Компания ООО «Стройзаказ» производит целые серии лотков железобетонных для различных областей применения.

  • Узкие высокопрочные лотки подходят для размещения кабельных трасс как внутри зданий, так и в уличных условиях;
  • Специальные телескопические лотки применяются в дорожном строительстве, для отвода сточных вод от дорог и мостов, а также для обустройства парковых зон и пешеходных тротуаров. Универсальная конструкция позволяет устанавливать их друг в друга и обеспечивает водоотвод с возвышенностей;
  •  Лотки железобетонные водоотводные применяют в гражданской сфере и для отведения воды с автомобильных трасс;
  • При строительстве железнодорожных путей применяются укрепленные межпутные лотки, для обустройства дренажа и отведения дождевых вод;
  • Для обустройства подземных трасс применяются составные лотки больших размеров, с характеристиками, позволяющими выдерживать чрезмерные нагрузки и влияние грунтовых вод. Они обеспечивают сохранение тепла и защищают теплоизоляционный слой от грызунов.


      Все лотки, предназначенные для установки в агрессивной среде, подвергаются дополнительной обработке специальным составом, благодаря этому значительно увеличивается их срок службы и качественные характеристики. Готовые изделия проверяются на наличие трещин, достаточной толщины защитного слоя бетона и качество сварных соединений. Не допускается отклонения общей массы лотка и его габаритов больше установленных нормативов. Технические характеристики каждой партии товара указываются в техническом паспорте.

      Сохранность всех характеристик долгое время достигается путем соблюдения всех установленных норм по складированию железобетонных лотков. ООО «Стройзаказ» уже много лет является постоянным партнером при строительстве гражданских и промышленных сооружений.  Качество всех наших материалов подтверждается временем и положительными отзывами клиентов.

Небольшая стоимость железобетонных лотков, значительные производственные мощности наших заводов, доставка до места строительства и профессиональный подход к решению любых задач – все это позволяет нашей компании быть в лидерах среди поставщиков г. Пензы, Пензенской области и г. Кузнецка.

Кабельный желоб и своды - C&M Concrete

Кабельные желоба могут использоваться по разным причинам и становятся все более требовательными из-за их простой установки и легкого доступа для будущего расширения и обслуживания. Кабельные желоба, предоставляемые C&M, имеют множество вариантов, каждый из которых можно настроить в соответствии с потребностями вашего проекта. C&M предлагает два основных типа кабельных желобов различных размеров; Пешеходы для средних условий эксплуатации и переходы дорог H-20 для тяжелых условий эксплуатации. Все кабельные желоба, предлагаемые C&M, спроектированы как цельные секции разной ширины и глубины (см. Таблицы размеров в каждом разделе).

Секции кабельных желобов производятся стандартной длиной 10 футов. Более короткие длины могут потребоваться для проекта, в котором C&M будет отливать нестандартный размер для выполнения заказа.

Доступен в вариантах с 24, 30 и 40 дюймов, а также опциональной грузоподъемностью как для пешеходов, так и для движения транспортных средств.
Полная система кабельных желобов C&M Precast включает полную линейку торцевых заглушек, тройников, крестовин и переходников для безграничной гибкости конструкции.

Уголки

Угол залит с оконным проемом, который соответствует размеру соседнего кабельного желоба.Углы можно сделать практически любой длины, а отверстие можно переместить практически в любое положение на кабельном желобе.

Крестов

Хотя скрещивания могут быть редкими, все же есть сценарии, где это необходимо. Крестовины обычно используются в ситуации, когда один участок кабельного желоба необходимо разделить на три отдельных участка кабельного желоба. Кресты также могут использоваться для перехода от желоба одного размера к желобу другого размера.

Заглушки

Торцевые заглушки служат простым и чистым заделом для кабельного желоба с возможностью расширения в будущем. Обратите внимание на заглушки при заказе.

Редукторы

C&M производит кабельные желоба различных размеров, и часто два кабельных желоба разных размеров размещаются встык.C&M создаст кабельный желоб со встроенными редукторами для обеспечения этого перехода.

Тройники

Во многих случаях необходимо, чтобы один кабельный желоб разделился и прошел в двух направлениях, или когда два участка кабельного желоба необходимо было слить в один. Тройник для кабельного желоба - отличный вариант для выполнения этих требований. Оконный проем в тройнике можно разместить практически в любом месте с одной стороны желоба.

Переходы

На рисунке справа показан кабельный желоб для средних условий эксплуатации на конце кабельного желоба для тяжелых условий эксплуатации. Обратите внимание, что внутренние стены выстраиваются в линию, а внешние - нет. Кабельные желоба для тяжелых условий эксплуатации обычно располагаются на перекрестках дорог или в местах с интенсивным движением транспорта.

Убежище

C&M предлагает тянущие хранилища различных размеров с настраиваемыми параметрами.Подъемные хранилища доступны для средних и тяжелых условий эксплуатации (H-20).

Убежища высотой до 48 дюймов представляют собой цельную конструкцию, за исключением крышки. Удлинители стояка могут использоваться для свода высотой более 48 дюймов. Вес и размеры см. В таблице размеров (следующая страница).

Сливные отверстия диаметром 4 дюйма являются стандартными; индивидуальные варианты слива доступны по запросу.

Формы для кабельных лотков и карусельной системы

Для производства сборных элементов инфраструктуры связи на объектах высокоскоростной железной дороги.

Формы и карусельная система для производства сборных железобетонных кабельных лотков и крышек для инфраструктуры связи в проектах высокоскоростных железных дорог.

Автоматизированная система карусельного типа перемещает формы вместе с различными станциями, такими как разливка-наполнение, отверждение с помощью пара, извлечение из формы и очистка. Таким образом, при серийном производстве сборный железобетон может получить высокую производительность и лучший контроль качества.

Каждая форма имеет производственную мощность для нескольких частей, а извлечение из формы осуществляется путем ручного открывания разборных сторон формы.

Эта карусельная система также может быть использована для производства других сборных железобетонных элементов, требующих высокой производительности, таких как водосборные бассейны, мостовые импосты (крылья моста) или декоративные элементы.

Связанные проекты

  • Оборудование для нового завода по производству сборного железобетона в Касабланке, Марокко

    Касабланка

    2020

  • _MOLDTECH ЗАВЕРШИВАЕТ УСТАНОВКУ 3D ФОРМ В САУДОВСКОЙ АРАВИИ_

  • Наклонный стол в Ла-Корунья, Испания

    Ла-Корунья, Испания

    2020

  • _ БАТАРЕЙНЫЕ СТОЛЫ ДЛЯ ПРОИЗВОДСТВА ЛУЧЕЙ ВО ФРАНЦИИ_

  • Наклонный стол в Испании

    ИСПАНИЯ

    2018

  • Мега проект в Румынии

    Румыния

    2020

  • ПРИСУТСТВИЕ _MOLDTECH В ЮЖНОЙ АМЕРИКЕ_ УВЕЛИЧИВАЕТСЯ_

  • Двухколонная пресс-форма для Мексики

    Мексика

    2020

  • _СПЕЦИАЛЬНАЯ ФОРМА ДЛЯ ВОДЯНЫХ КАНАЛОВ_

  • Инновационное решение для мокрого литья коробчатых водопропускных труб для канадского клиента

    Канада

    2020

  • ПОВОРОТ НА 180º В МАЛАЙЗИИ

    Малазия

    2020

  • Формы специальные для корпусов

    2020

  • Пресс-форма для кран-балансов

    Сарагоса, Испания

    2020

  • ПЛОСКИЕ ПАНЕЛИ И L-ОБРАЗНЫЕ СТЕНЫ

    Швеция, Европа

    2016

  • Формы для сборного железобетона в Африке

    Гвинея Конакри

    2020

  • ЗАВОД ПО ПРОИЗВОДСТВУ ЖЕЛЕЗНЫХ БАЛК И ПАНЕЛЕЙ

    Португалия, Европа

    2016

  • Полный завод в США

    EEUU

    2019

  • ФОРМА ДЛЯ ДВОЙНЫХ КАНАЛОВ

    Маскат, Оман, Азия

    2016

  • Производство в Румынии

    Румыния

    2018

  • _ПРЕКАСТНЫЕ ФОРМЫ ПОСТАВЛЯЮТСЯ ВО ФРАНЦИИ_

используют для прокладки коммуникаций.

Лотки теплотрасс

Армированный кабельный лоток - это конструкция, которая используется довольно широко. Обычно такие изделия используют по прямому назначению - для прокладки электропроводки и кабелей связи, но в некоторых случаях размещают и трубы небольшого диаметра.

В статье мы поговорим об основных типах железобетонных лотков, а также конкретно остановимся на тех, которые лучше всего подходят для решения нашей проблемы.

Основные разновидности лотковой продукции

При проведении строительных работ, а также при прокладке дорог очень часто необходимо выделить участки, по которым будут проходить коммуникации - провода, трубы и т. Д.В этом случае важной задачей является сохранение целостности уложенных предметов, в связи с чем для их защиты используются самые разные конструкции ().


Самым распространенным продуктом в данном случае является железобетонный лоток.

Сегодня в промышленности и строительстве используются такие разновидности:

  • Изделия для сборных каналов . Отличаются самыми большими габаритами; их используют для строительства систем водоотведения и ливневой канализации.Эти конструкции отличаются высокой прочностью и устойчивостью к коррозии.

Примечание! Покупая такую ​​продукцию, важно обращать внимание на такой параметр, как цена. Лотки, изготовленные в заводских условиях, дороже, но для их изготовления используется более качественный тяжелый бетон, к тому же они намного лучше стыкуются между собой за счет точных размеров.

  • Телескопические конструкции . Это изделия трапециевидной формы, которые устанавливаются партиями по несколько штук на обочинах дорог, чтобы обеспечить наиболее эффективный дренаж.Материал отличается низким водопоглощением, что значительно увеличивает срок службы лотков этого типа.

  • Водосточные желоба . Устанавливается для эффективного дренажа по краю асфальтового покрытия. Их обычно устанавливают с уклоном, чтобы не мешать движению потока. Для производства применяется технология предварительного напряжения арматуры и высокотемпературной сушки, что значительно улучшает механические параметры.

Большинство перечисленных выше разновидностей используются исключительно профессиональными строителями. А вот наземные и подземные боксы для кабельной продукции можно установить своими руками. Они отличаются меньшими габаритами по сравнению с водоотводными лотками, но при этом не уступают им по прочности.

В следующем разделе мы подробно рассмотрим этот вид ЖБИ.

Кабельные каналы

Конструкция и размеры

Лотки для электромонтажа выполнены в виде открытых емкостей П-образной формы.

Для их изготовления используется:

  • Бетон марок В15, В20 или В25.
  • Стальная арматура класса А1 или А2.

Эти продукты способны выдерживать значительные перепады температур благодаря тому, что компоненты, предотвращающие растрескивание, добавляются в раствор во время их производства.

Как правило, при установке каналов связи используются целые изделия, преимуществом в ассортименте большинства производителей является значительное количество дополнительных элементов.

Размеры наиболее часто используемых кабельных лотков приведены в таблице ниже:

Название Вес, кг Длина, мм Ширина, мм Высота, мм
LK3 270 1990 1100 150
LK4 220 1990 850 150
LK5 170 1990 600 150
UBC1A 275 1990 1000 160
UBC2A 175 1990 500 160
L 20-5 125 1990 500 160
L 20-10 275 1990 1000 160

Однако в некоторых ситуациях необходимо подогнать изделие под определенный размер. В этом случае применяется резка железобетона алмазными кругами, так как материал водостока отличается высокой прочностью, и попытки обработать его другими инструментами приводят к их быстрому износу.

Особенности использования

Он дает следующие преимущества:

  • Кабели находятся в корпусе, который надежно защищает их от повреждений как в результате механических воздействий, так и из-за влияния погодных факторов.

Примечание! Конструкция корпуса не предусматривает наличие запорных элементов, поэтому риск кражи сохраняется.Именно по этой причине установка водостоков на открытом воздухе оправдана только в пределах охраняемых территорий.

  • Если вам нужен доступ к проводникам, просто откройте желоб. Конечно, сами плиты очень тяжелые, но все же это будет намного дешевле, чем в случае размещения проводов в траншее, засыпанной землей.
  • Наконец, на участках со сложными грунтами (вечная мерзлота, зыбучие пески, каменный монолит) это единственный способ прокладки кабелей.


Однако в некоторых случаях такие конструкции закапываются в землю.

При этом мы получаем следующие преимущества:

  • Во-первых, все коммуникации находятся в относительно сухом помещении без контакта с почвенной влагой. Это экономит за счет использования кабелей с более низким классом защиты от влаги.
  • Во-вторых, упрощается подключение нескольких кабельных линий. Для вставки в лоток дополнительной проволоки применяется алмазное сверление отверстий в бетоне.

Примечание! Просверленные отверстия, через которые пропускается проволока, следует тщательно загерметизировать.

  • Наконец, при правильной организации внутреннего пространства (разделение проводов по напряжению и назначению с помощью перегородок и систем настенного монтажа) упрощается сортировка. Согласитесь, снять крышку с бетонного лотка и искать нужный кабель намного проще, чем копать яму, рискуя перерезать провод лопатой или ковшом экскаватора.


В принципе оба варианта установки допустимы и активно используются в современном строительстве.

Вывод

Лотки для кабелей железобетонные, несмотря на всю громоздкость, очень полезны. Их использование дает возможность сохранить провода в целости, а также облегчает манипуляции после прокладки ().

Видео в этой статье содержит дополнительную информацию об этих продуктах.

Компания «Тюбинг» производит сборные железобетонные боксы КБ для удлинения устоев железнодорожных мостов серии 3.501.1-167 выпуск 1. Боксы предназначены для установки на прямых и кривых (радиусом от 300 м и более), однопутные и двухпутные участки железных дорог.Железобетонные боксы устанавливаются непосредственно за тыльной стороной устоев, чтобы балластная секция не сползла во время осадки насыпи или подъема дорожки. На мостах, соответствующих условиям проезда щебеночной машины (ШОМ-Д), подошва каналов на прямых участках пути заглубляется на 0,3 м ниже отметок, указанных в проекте, а на кривых участках пути - 0,4 метра. Ящик выполнен в виде бездонных ящиков со стенками толщиной 0,15 м.
Габаритные размеры каналов в плане: длина по трассе 3 м, ширина по трассе для однопутного участка 4.9 м, для двухпутного участка - 3,0 м. диаметром 24 мм, длиной 380 мм с гайкой по ГОСТ 5915-70 и шайбами ​​по ГОСТ11371-78. Габаритные размеры блока в плане: длина по дорожке 3,0 м, ширина по дорожке 2,5 м. Для криволинейных участков пути увеличение коробов наружной стены на 0,2 метра вызвано утолщением балластной секции под наружным рельсом. При этом перила удалены от оси пути на 2.7-2,75 м и крепятся к консолям, на которые укладывается бетонная плита. Поверхности стенок воздуховодов покрывают гидроизоляционным покрытием из двух слоев битумной мастики марки Ю-П по ВСН32-81.
В заводских условиях возможно двукратное нанесение холодной битумной мастики «Битумаст». При изготовлении железобетонных коробов используется бетон класса В25. Класс бетона по морозостойкости для боксов типовой конструкции: при среднемесячной температуре самого холодного месяца в районе установки боксов минус 15 градусов и выше - F200; при среднемесячной температуре самого холодного месяца в районе установки боксов ниже минус 15 градусов, F300.
Цены на ящики железобетонные указаны с НДС без учета доставки. Стоимость железобетонных изделий может варьироваться в зависимости от объемов и общей ситуации на строительном рынке. Представленные на сайте цены на ЖБИ не являются публичной офертой.

Ящики железобетонные для удлинения устоев железнодорожных мостов серии 3.501.1-167 вып.1.

Засыпка боковых сторон с каждой стороны выполняется одновременно с обеих сторон, так что нагрузка распределяется равномерно и не возникает перекосов.

Артикул

Маркировка лотка для серии 3.006.1-2 / 82 интерпретируется следующим образом: например, для L-11-8 / 2.

  • L-11 - стандартный размер, расшифровку которого можно посмотреть в таблице ниже или в нашем прайс-листе;
  • /2 - длина лотка - 3 метра.

Для коротких предметов длиной 0,75 м добавляется индекс «d», например, L-11d-8.

Обозначение крышки лотка трактуется аналогично: P-11-5.

Стандартная длина тарелки, в отличие от лотка, 3 м., Следовательно, / 2 не пишется.

Для серии 3.006.1-8 на этикетке лотка LC обычно указаны размеры в дм, округленные до ближайшего целого числа, и тип нагрузки в конце. Причем реальные размеры по ширине и высоте отличаются от округлых ровно на 20 мм. Например, LK-300.90.90-4

  • 300.90.90 - размеры лотка в дм.,
  • 4 - вид нагрузки

Размеры лотков теплотрасс

Типоразмеры лотков теплотрасс серии 3.006.1-2 / 82:

артикул Имя Марка товара Внешние размеры в мм Масса, т Класс бетона Объем бетона, куб.м Расход стали
Длина Ширина Высота B F Вт
Маркировка Толщина штанины Ширина Высота
внешний внутренний внешний внутренний
Л-4 50 780 620 530 450
Л-5 50 780 600 680 600
Л-6 50 1160 1000 530 450
Л-7 50 1160 980 680 600
Л-11 60 1480 1280 700 600
Л-12 60 1480 1240 1010 900
Л-14 60 1840 г. 1600 570 450
Л-15 70 1840 г. 1600 720 600
Л-16 70 1840 г. 1580 1030 900
Л-20 80 2160 1880 г. 1040 900
Л-23 80 2460 2180 740 600

Для лотков серии LC 3. 006.1-8 определить внутренние размеры несколько сложнее. Дело в изгибах на внутреннем дне лотка. Как правило, трубы внутри канала кладут на опорные подушки или просто подрезают канал, поэтому мы будем учитывать чистую внутреннюю ширину, т.е. до закругления.

Маркировка Толщина штанины Ширина Высота
внешний внутренний внешний внутренний
LK-300-90-45 50 880 620 430 350
LK-300-90-60 50 880 600 580 490
LK-300-90-90 60 880 560 880 780
LK-300-120-60 60 1180 780 580 480
ЛК-300-120-90 60 1180 760 880 780
ЛК-300-120-120 60 1180 720 1180 1060
ЛК-300-150-60 70 1480 1060 580 480
ЛК-300-150-90 70 1480 1040 880 760
ЛК-300-150-120 70 1480 1000 1180 1060
ЛК-300-180-60 80 1780 г. 1340 580 460
ЛК-300-180-90 80 1780 г. 1320 880 760
ЛК-300-180-120 80 1780 г. 1280 1180 1040
ЛК-300-210-90 80 2080 г. 1620 880 740
LK-300-210-120 80 2080 г. 1580 1180 1040
ЛК-300-240-120 80 2380 1880 г. 1180 1020

В отдельной статье мы обсудили наиболее часто задаваемый нашими клиентами вопрос: можно ли использовать этот тип лотков и тарелок в определенных условиях? Если вы хотите узнать больше о пропускной способности каналов, прокладке теплотрасс под дорогами, прочтите нашу статью.

Многоуровневый лоток для напольного доступа, разработанный по индивидуальному заказу

Многоуровневый лоток для напольного доступа, разработанный по индивидуальному заказу


МНОГОУРОВНЕВЫЙ ПОЛЬЗОВАТЕЛЬСКИЙ ЛОТОК ПОЛЬЗОВАТЕЛЬСКОГО ПРОЕКТА

Продукты ACCESS FLOOR CABLE TRAY
909 909 Tate Access Floors уже более 40 лет обеспечивает высокий уровень монтажа напольных покрытий с фальшполом и стремится предоставлять аксессуары для обслуживания подпольных систем, таких как кабельные лотки, воздушные магистрали, напольные решетки и диффузоры для напольного обслуживания.

Модульный фальшпол стал средством создания архитектурного законченного пола и системы бетонного пола, которая позволяет модифицировать открытое пространство, обеспечивая легкое добавление, перемещение и изменение.

Конструкция пола создает пространство статического давления, которое позволяет разместить под полом механическую систему отопления, вентиляции и кондиционирования воздуха, водопроводную систему, а также электрические кабели и цепи.

Одним из примеров напольных услуг является центр обработки данных Renaissance Technology, где мы предоставили подпольную систему кабельных лотков

, чтобы помочь с управлением тысячами футов кабелей, необходимых для питания стоек и офисных помещений, предусмотренных в здании. Кабельный лоток состоял из многоуровневой системы кабельных лотков, которая отделяла проводку данных от электрической проводки, при этом каждый кабельный лоток имел высоту от 2 до 4 дюймов и пандусы для отвода данных и электропроводки на требуемый уровень.

Установка координировалась через ARI Products, подрядчика по электротехнике и проектную группу, чтобы убедиться, что все уровни установлены правильно и все пандусы, ведущие от уровня к уровню, имеют достаточное расстояние для прокладки кабелепровода. Результатом стала продуманная система проводки, которую можно было отслеживать с помощью чертежей BIM и CAD.

Свяжитесь с любым из членов нашей команды, чтобы ознакомиться с требованиями вашего проекта!

www.ariproducts.com


Неотъемлемая часть этажа Tate Access


Вид сверху
[/ одна_третья последняя]

Поделитесь этой историей, выберите свою платформу!

Кабельный лоток из стеклопластика - лучшее решение для суровых условий

При разработке системы управления кабелями для вашего следующего проекта рассмотрите возможность использования кабельного лотка из стекловолокна (FRP / GRP) вместо традиционных материалов.Неметаллический кабельный лоток обеспечивает превосходную защиту в суровых условиях, где важными факторами являются коррозионная стойкость и длительный срок службы.

Многие до сих пор считают, что сталь перевешивает конкурентов, и это верно в том, что сталь в буквальном смысле перевешивает стекловолокно . Тем не менее, стекловолокно обеспечивает такое же соотношение прочности и веса - всего лишь треть веса стали. Это позволяет упростить и более экономичную установку. Кроме того, эта экономия веса обеспечивает огромную экономию затрат в течение жизненного цикла.Кабельный лоток из стекловолокна не только устойчив к коррозии, но и не является проводящим и немагнитным, что снижает опасность поражения электрическим током.

Использование кабельного лотка из стекловолокна по сравнению со стальным не имеет себе равных в зависимости от области применения. Несколько ключевых преимуществ кабельного лотка из стеклопластика:

    • Коррозионностойкий
    • Высокая прочность
    • Высокая прочность
    • Легкий
    • Огнестойкий
    • Простая установка Непроводящий
    • Немагнитный
    • Не ржавеет
    • Снижение опасности поражения электрическим током
    • Высокая производительность в морских / прибрежных средах
    • Доступен в нескольких вариантах и ​​цветах из смолы
    • Для установки не требуются специальные инструменты или разрешение на выполнение горячих работ

Кабельные лотки из стекловолокна также называются кабельными лотками из армированного стекловолокном пластика (FRP), неметаллическими кабельными лотками и кабельными лотками из армированного стекловолокном (GRP).Они протестированы на соответствие стандартам NEMA FG-1 и всем требованиям самозатухания. Кабельные лотки Enduro внесены в список UL и одобрены ABS; Кроме того, Enduro в целом сертифицирована по ISO 9001: 2008.

Лоток из стекловолокна

также соответствует требованиям стандарта NEMA 20C для 100 фунтов на фут на расстоянии 20 футов. Это означает, что благодаря уникальному производственному процессу кабельный лоток Enduro из стекловолокна может выдерживать более 100 фунтов на погонный фут при длине 20 футов. Для получения дополнительной информации о рейтингах классов NEMA загрузите наш каталог.

Если вы все еще не верите, что кабельный лоток из стекловолокна - лучшее решение для суровых условий, взгляните на несколько примеров из наших проектов, подобных этому, на предприятии по производству хлора и щелочи. Мы также рекомендуем вам связаться с нами и поговорить со специалистом, который ответит на ваши вопросы и предложит индивидуальное решение для ваших нужд.

усиленный кабель - Немецкий перевод - Linguee

Совершенно новая система запирания, которая надежно запирает

[...]

дверь с двух сторон, состоит из

[. ..] скрытый цилиндр de r , усиленный кабель c o nt rol operation [...]

и запорный механизм, интегрированный в корпус.

normstahl.eu

Das vllig neue Verriegelungssystem besteht aus einem abgedeckten

[...] Zylinde r, ein er verstrkten Se ilzu gb ettigung [...]

sowie einer in die Zarge integrierten

[...]

Schliemechanik, die das Tor beidseitig sicher verriegelt.

normstahl.de

MKE 1 надежен на каждые

[...] уважать. Kev la r армированный кабель w i th литой анти-перегиб [...] Втулка

снижает шум при работе

[...]

, что делает его микрофоном, на который можно полностью положиться.

marcotec-shop.de

Diese Eigenschaft untersttzt das MKE 1

[...]

durch seine Robustheit: das

[...] krperschallarme , Kevla r- verstrkte Kabel mi t i ntegr ie rtem [...]

Knickschutz macht es zu einem Mikrofon,

[...]

auf das Sie sich absolut verlassen knnen.

marcotec-shop.de

Кабельный соединительный штекер (короткий адаптер te r ) усиленный кабель c o nn соединительная розетка [...]

(длинный адаптер)

schaltbau.fr

Kabelstecker (ku rzer Ad a pt er) Dose verstrkt (lan ger Ad aphaltb.) 9пт

Долговечность с th a усиленный кабель a t ta chment, Dr. [...] Датчики

Suni Plus чрезвычайно надежны и долговечны и поставляются с

[. ..]

стандартная трехлетняя гарантия.

drsuni.ch

drsuni.ch

E i n verstrkte r Kabelbergang s org t f r ho he Zuverlssigkeit [...]

und Langlebigkeit der Dr.Suni Plus-Sensoren mit einer Dreijahresgarantie.

drsuni.ch

drsuni.ch

Все наружные электроды / датчики INTELLICAL -

[...]

водонепроницаемый на глубине до 30 метров в течение 24 часов, включая температуру

[...] датчик, стальной корпус, wi t h усиленный кабель .

shop.hach-lange.com

Alle INTELLICAL Outdoor-Elektroden / Sensoren sind wasserdicht до 30 метров от 24 Stunden, inkl.Temperaturfhler,

[...] Gehuse a us St ahl , m it verstrktem Kabel .

hach-lange.de

Также доступны различные типы wi t h усиленный кабель ( H ​​ 07 RN-F), рабочий [...]

напряжение 750 В. Обращайтесь к нам.

gifas.ch

Verschiedene

[...] Typen si и uch mi t verstrktem Kabel (H0 7R N-F ), Be tr iebsspannung [...]

750 В, лифербар.

gifas.ch

gifas.ch

Инновационная легкая конструкция

[...] с использованием углерода-f ib e r - усиленный p l as t ic s , i 902 n su lation for [...]

высоковольтные системы, отопление автомобилей

[...] Системы

, покрытые пленкой компоненты кузова и остекление с интегрированной солнечной энергетикой открывают совершенно новые возможности применения пластмасс в автомобилях будущих поколений », - говорит директор конференции профессор д-р Рудольф К. Штаубер из Университета Эрланген-Нюрнберг.

vdi.eu

Innovative Leichtbaukonzepte aus

[...] CFKVerbun dw erks toff en , Kabelisolierungen f r Hoc hvol ts ysteme, [...]

Fahrzeugheizungen, Karosseriebauteile

[...]

mit Folienberzug und Verscheibungen mit integrierter Solartechnik erschlieen fr den Kunststoff vllig neue Anwendungen bei zuknftigen Fahrzeuggenerationen ", sagt der Leiter des Kongresses, проф. Д-р Рудольф К. Штаубер фон дер Нербергского университета,

Эрланген.

vdi.de

До слияния только Legrand

[...] присутствует в пластике и стекле f ib r e - усиленный p l ast i c кабель r ay сегментов, на которых продается продукция [...]

под торговой маркой Legrand.

eur-lex.europa.eu

Vor dem Zusammenschluss ist allein Legrand

[...] in den Se gment en der Kabeltrger aus Ku nstst off und aus k Fibreglasver 902 ...]

Produkten prsent, die

[...]

unter der Marke Legrand auf den Markt kommen.

eur-lex.europa.eu

Подъемный механизм предназначен для подъема подвижной рамы вертикально.

[...] с помощью средств из a усиленный s t e e l кабель .

mecalux.co.uk

mecalux.co.uk

Die Aufgabe des Hubwerks ist der Antrieb des mobilen Gersts bei der senkrechten

[...] Bewegung b er e in verstrktes St ahlk ab el.

mecalux.de

mecalux.de

Таким образом, объявленное слияние приведет к усилению Schneider за счет добавления (i) рыночных долей Legrand в сегментах рынка стальных кабельных лотков, в которых она уже составляет

. [...]

доминант и (ii) из

Леграна [...] позиции в пластике и стекле f ib r e - усиленный p l ast i c кабель r ay сегментов рынка, в которых он отсутствует.

eur-lex.europa.eu

Das angemeldete Zusammenschlussvorhaben hat somit die doppelte Auswirkung, Schneider zu strken, und zwar (i) durch die Beisteuerung der Marktpositionen von Legrand auf den Marktsegmenten der Kabeltrger aus Stahlung, Wixender aus 3 [...]

von Legrand auf den

[...] Marktse gm enten de r Kabeltrger a us Kunst st off und aus mi t Fib erg un 902 тофф, беда ni чт актив войны.

eur-lex.europa.eu

В частности, Schneider / Legrand сможет сосредоточить внимание на некоторых своих брендах

[...]

по конкретному продукту

[...] типы, такие как стекло f ib r e - усиленный p l ast i c кабель t кабель ay s, и использовать его другой [...]

брендов самых продаваемых

[...]

товаров, например, стальные кабельные лестницы.

eur-lex.europa.eu

Vor allem kann Schneider / Legrand bestimmte Marken seines Sortiments bestimmten und

[...]

besonderen Produkttypen

[...] zuweisen, wi e z. В . de n Kabeltrgern a us fiberglasverstrktem Ku nstst of f, und [...]

seine anderen Marken fr

[...]

die Produkte verwenden, die mehr verkauft werden, wie beispielsweise die Kabelleitern aus Stahl.

eur-lex.europa.eu

Внешние линии должны быть проложены в металлическом кабелепроводе

[. ..]

труб, заземленных как на

[...] концы или дюйм s te e l - усиленный c o ncre t e t кабель 902 un ks с непрерывным [...]

связанное армирование.

vipa.dk

Auerhalb von Gebuden verlegen Sie Ihre

[...]

Leitungen entweder in beidseitig geerdeten Metallrohren

[...] заказ в бетоне ie rten Kabelkanlen mit du rchverbundener [...]

Bewehrung.

vipa.de

Как объяснено выше, стекло f ib r e - усиленное p l ast i c t кабель t ay s имеют технические характеристики [...]

, что делает их особенно

[...]

подходит для использования в агрессивных средах.

eur-lex.europa.eu

Wie bereits weiter oben erklrt

[...] wurde , weise n d ie Kabeltrger au s m it Fibergl as verstrktem Ku nstis 902 ...

Merkmale auf, die

[...]

sie besonders gut geeignet fr eine Verwendung in einer korrosiven Umgebung machen.

eur-lex.europa.eu

Кроме того, Ke vl a r - усиленный m e as u ri n g кабель 902 s e оснащен [...]

маркеры глубины и индукционные.

advanced-mining.com

Dazu i st d as K ev larverstrkte Messkabel mit Teufen- und [...]

Induktionsmarken versehen.

advanced-mining.com

В частности, ни у одного из его основных конкурентов нет диапазона

[. ..] с pla st i c кабель l a dd ers и стекло f ib r e - 902 l ast i c кабель t r ay s.

eur-lex.europa.eu

Vor allem verfgt keiner ihrer wichtigsten

[...]

Konkurrenten ber ein Angebot, da s Kabelleitern a us

[...] Kunstst of f un d Kabeltrger a us m it Fibe rgl as verstrktem Ku nstas 902 stas

eur-lex.europa.eu

Лотки стальные тросовые Стальные трос

[...] лестницы Лотки из стальной проволоки Pla st i c кабель t r ay s Glass f ib r e 902 p l ast i c кабель t r ay s и лестницы

eur-lex.europa.eu

Kabeltrger au s

[...] Stahldra ht Kabeltrger au s Kunst st off Kabelttrger- un d -leitersysteme aus mit Fi bergl 902 9017 902 902 902 Kutem 902 902 902 Kutem 902

eur-lex.europa.eu

Таким образом, объединенная компания Schneider / Legrand столкнется с двумя типами конкурентов на соответствующем рынке: (i) относительно крупные группы, присутствующие на основных сегментах соответствующего рынка, i.е. различные типы стальных кабельных лотков

[...]

и (ii) более

[...] группы специалистов, которые работают только с пластиком и стеклом f ib r e - усиленный p l ast i c кабель 902 t r ay s сегмент (например, Marshall Tufflex) или в определенных сегментах [. ..]

на рынке стальных кабельных лотков.

eur-lex.europa.eu

Das fusionierte Unternehmensgebilde Schneider / Legrand wird также mit zwei Typen von Konkurrenten auf dem релевантен Markt konfrontiert sein: (i) relativ starken Gruppen, die in den wichtigen Marktsegmenten des релевантные рынки, последние торговые марки, последние новости (ii) mehr spezialisierten Gruppen, die

[...]

ausschlielich im Segment der

[...] Trgersys te me aus Ku ns tstoff und aus mit F iberg las verstrktem Kun ststo ff ten d er Kabeltrger au s Sta hl prsent sind.

eur-lex.europa.eu

Кабели должны быть проложены в металлических трубопроводах с двойным заземлением o r i n усиленный c o ncre t e кабель кабель d u ct s.

eaton-automation.com

Die Leitungen

[...] mssen i n beidseitig g ee rdeten Metallrohren oder betoni er ten Kabelkanlen mit d urchgehender Beweh ru ng

eaton-automation.com

Перекресток

[...] Коробка: стекло f ib r e усиленное p o li ammid wi t h кабель l и d PG9 согласно [...]

DIN 46320. Кабельный ввод из ПВХ PG7 только для типа B (скрытый монтаж).

nuovafima.de

Kabelanschlussdose: gl asfas er verstrktes Polyami d, Kabeldurchfhrung [...]

PG 9 nach DIN 46320 (PG7 aus PVC bei Typ B fr Schalttafeleinbau).

nuovafima. de

SN8PCL1500 Датчик NTC с

[...] пластмассовая трубка wi t h усиленная i n su lation 6X40 P V C кабель 5 м длинный; пластиковая крышка 7X24.5

eliwell.it

eliwell.it

SN8PCL1500 NTC-Fhler,

[...] Kunsth ar zrohr mi t verstrkter I sol ierung 6X4 0 PVC-Kabel der L 902 ng 902 902 Пластиккаппе 7X24,5

eliwell.it

eliwell.it

Модель F S W усиленная b e lt может поставляться wi t h кабель кабель ee зоны до [...]

упрощает установку ковшей и крепежа, а

[...]

для создания динамически прочного бесконечного ремня.

dunlopcb.com

D ie F SW-verstrkten Gu rt e k nnen mit seilfreien Zonen a usgefhrt [...]

werden, welche eine Lochung der Becherbefestigungen und

[...]

Aufnahme eines Gurtverbinders an den vorgesehenen Stellen ermglichen.

dunlopcb.com

Шероховатая поверхность

[...] каркас s o f усиленный c o nc rete, vis ib l e d кабель 902 u ct s, большой [...]

промышленное освещение и

[...]

необработанных панелей Heraklith, установленных под потолком, подчеркивают мастерский характер архитектуры.

jachimowicz.com

Die rauen Oberflchen des

[...] Eisenbetonskeletts, sicht ba r gef hr te Kabelkanle , g ro e Ind us trieleuchten und [. ..]

unverkleidet unter die Decke

[...]

montierte Heraklitplatten betonen den Werkstattcharakter der Architektur.

jachimowicz.de

Путем формовки двух металлических деталей

[...] со стеклом f ib r e - усиленный p l as tic, отверстие для крепления ng кабель ( a мес нг другое [...]

шт.) Можно интегрировать в металлические трубы.

engelglobal.com

Durch Umspritzen zweier Me ta lltei le mit glasfaserverstrktem Kun sts toff wi rd an Metallrohre [...]

грн. eine ffnung fr eine Seilaufhngung integriert.

engelglobal.com

из фибрег la s s усиленный p o ly амид PA 6 GF 30 f o r кабель кабель кабель l an ds M12-M32 (только в светлых [...]

серый RAL 7035) M40 и выше только черный

гифы.на

a us Poly am id glasfaserverstrkt PA 6 GF 30 f r Kabelverschraubungen M 12 -M32 902

hellgrau RAL 7035 ab M40 nur in Farbe schwarz lieferbar

gifas.at

Ударопрочная камера для

[...] поверхностный монтаж wi t h усиленный h o us ing and prote ct e d c кабель o nn ection.

axis.com

Schlagfeste Kamera fr die

[...] Oberflchenm на tage mit verstrktem Geh use un d ge sch tzte 902dung17 r Kab

axis. com

Комиссия действительно считает, что предлагаемая концентрация, вероятно, приведет к укреплению доминирующих позиций на трех рынках: - в отношении рынка административных и технических услуг, предоставляемых операторам платного телевидения и операторам других телевизионных услуг, МГЗС будет проводить прочное доминирующее положение на этом новом рынке, например, для ограничения или предотвращения выхода на рынок конкурентов; - Что касается рынка платного телевидения, создание MSG позволило бы Bertelsmann and Kirch

[...]

для удержания доминирующего

[...] положение o r t o усиление i t ; - в отношении рынка f o r кабель n e tw ork, MSG позволит Teleko m t t усилить i t s доминирующий [...]

позиция.

europa.eu

Die Kommission ist der Auffassung, da das Zusammenschluvorhaben geeignet ist, zur Entstehung oder Verstrkung einer beherrschenden Stellung auf drei Mrkten zu fhren: - Im Hinblick auf den Markt fr административно-технологической службы общественного телевидения и общественного телевидения. beherrschende Stellung auf diesem neuen Markt einnehmen, die den Eintritt neuer Wettbewerber einschrnkt bzw.верхиндерт; - auf dem Markt fr Pay-TV wrde die Grndung der MSG es Bertelsmann und Kirch ermglichen, eine

. [...]

beherrschende Stellung zu

[...] erlangen od er zu verstrken; - au fd em Mark tf r TV -Ka bel netze w rde MSG die marktbeherrschende le russia 902 902 902 902 9017 Tellung 902 902 м верстркен .

europa.eu

В Salve FEDRE пилотирует программу под названием

. [...]

Le Salve autrement

[. ..] (Salve по-другому), которые нацелены на s a t арматура p u bl ic транспорт (автобусы и t h e e кабель - c a r) для уменьшения автомобильного трафика и улучшения [...]

посетителей - наслаждение природой.

fedre.org

Am Salve ist die FEDRE federfhrend beim Programm

[...]

Der Salve einmal anders

[...] , we lc hes den ff en tlichen Verkehr frdert (Bus und Seilbahn), um den Automobilverkehr zu reduzieren und es d en Einwohnern ei n ...

zu machen, die Natur zu entdecken.

fedre.org

Разводка кабеля

[...] кабелей между клеммами 2, 3, 4, 5 должны быть расположены таким образом, чтобы исключить возможность короткого замыкания проводов. Следовательно, все незащищенные кабели должны быть установлены. кабель c h и nels.

fiessler.com.br

fiessler.com.br

Die Leitungen zu den Anschlssen 2,3,4,5, mssen so verlegt sein, dass Kurzschlsse zwischen ihnen und gegen die anderen Anschluleitungen ausgeschlossen werden knnen, z.B. durch feste Verlegung in einem Ka belkanal und / oder Panzerschlauch.

fiessler.de

Высококвалифицированные и опытные команды обеспечивают высокое качество строительства мостов, поскольку они образуют важные сегменты инфраструктуры, будь то впечатляющие стальные l o r усиленные c o nc rete bridges , мост из предварительно напряженного бетона ge s , кабель - s t ay ed мост или арочные мосты.

alpine.at

Ob spektakulre Stahl- oder Stahlbetonbrcken, Spannbetonbauwerke, Schrgseil- oder Bogenbrcken предоставляет ausgebildete und erfahrene Teams, gewhren hchste Qualitt beim Bau von Brckenverbindungen alskeh wichtige Segmente in de der der.

alpine.at

Кабельный лоток Cope | Юниструт Сервис Ко.

Кабельный лоток

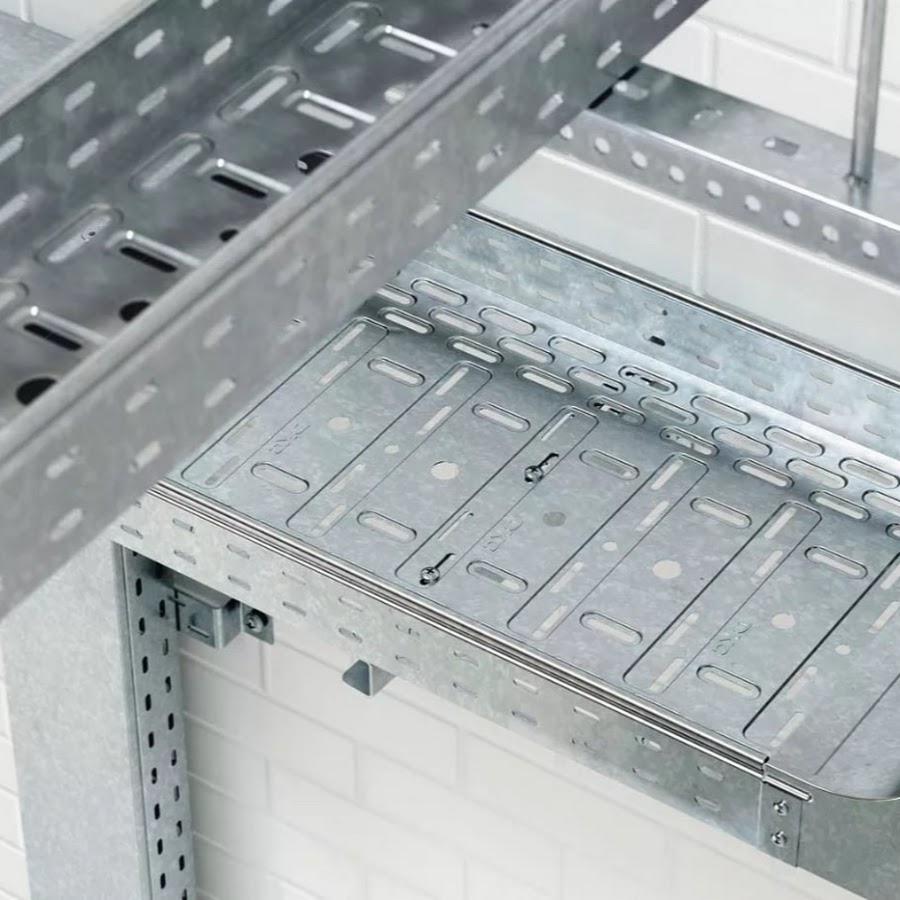

Cope или лестничный лоток является жизнеспособной альтернативой кабелепроводу и используется для прокладки силовых, сигнальных, контрольных, контрольно-измерительных и коммуникационных кабелей.Кабельный лоток Cope изготавливается в широком диапазоне стилей, включая проволочную сетку, лестницу, вентилируемый желоб и желоб с твердым дном.

Выбор подходящей системы кабельного лотка Cope

При выборе правильной системы кабельных лотков Cope и планировании установки необходимо учитывать ряд факторов:

• Материал и отделка

• Типы кабельных лотков

• Класс NEMA

• Размер полости - глубина загрузки / ширина лотка

• Длина прямых участков

• Радиус фитинга

• Расположение опор кабельного лотка

• Электрическое заземление

В этой статье Tech Talk мы сосредоточимся в первую очередь на выборе подходящих материалов и отделки.

Материалы и отделка - Выбор материалов зависит от условий окружающей среды и экономических соображений, связанных с проектом. Кабельный лоток Cope доступен из следующих материалов:

Сталь - Предварительно оцинкованная - Сталь , оцинкованная горячим способом (ASTM-A-653-G90 CQ), оцинкована методом горячего погружения. Стальная полоса из рулона подается через устройство для непрерывного нанесения цинкового покрытия, которое очищает, флюсирует и покрывает сталь расплавленным цинком. После охлаждения сталь разматывается.Предварительно оцинкованное покрытие соответствует стандарту ASTM A-924 и обеспечивает 1,25 унции. цинковое покрытие / кв. футов материала. То есть 1,25 унции. общий вес покрытий с обеих сторон одного кв. фута материала. Оцинкованные лестницы для мельниц обычно используются внутри помещений или в местах, не подверженных воздействию элементов или коррозионных веществ.

Сталь - горячее цинкование после изготовления - При горячем цинковании после изготовления (HDGAF) готовая деталь погружается в ванну с расплавленным цинком (ASTM 123).Этот метод приводит к полному покрытию цинком и более толстому покрытию, чем у предварительно оцинкованной или гальванизированной стали. Цинковое покрытие обычно составляет 2,6 мил или 1,5 унции / кв. футов площади поверхности. Это покрытие является предпочтительным для применений, где защита от сильной коррозии является конструктивным фактором.

Нержавеющая сталь - материал из нержавеющей стали типов 304 и 316 в соответствии с ASTM-A-240.

Алюминий - Алюминий в соответствии с AA-6063-T6.Алюминиевые лотки для лестниц подходят для большинства наружных работ и позволяют снизить общие затраты на установку.

Стекловолокно

Для чрезвычайно агрессивных зон сервисная компания Unistrut из Огайо предлагает кабельный лоток Cope из стекловолокна.

Специальные покрытия - Для чрезвычайно агрессивных зон Unistrut Service Company из Огайо может также поставить покрытие из ПВХ (поливинилхлорида) на алюминий или сталь без покрытия. Его наносят с использованием процесса псевдоожиженного слоя до номинальной толщины 12 мил.Также доступна погодостойкая сталь; свяжитесь с сервисной компанией Unistrut в Огайо для получения информации о наличии.

Подробнее о кабельном лотке Cope

Щелкните здесь, чтобы узнать больше о кабельном лотке Cope от Unistrut Service Company, Огайо ».

.
