Особенности использования

Модель с полимерной крышкой

Как следует из названия, инструкция рекомендует применять подобные изделия для наземной прокладки коммуникационных проводов.

Это обеспечивает следующие преимущества:

• Кабели находятся в корпусе, надежно защищающем их от повреждений как вследствие механических воздействия, так и вследствие влияния погодных факторов.

Обратите внимание! Конструкция корпуса не предусматривает наличие запорных элементов, потому риск хищения остается. Именно по этой причине наружная установка желобов оправдана только в пределах охраняемых территорий.

• При необходимости доступа к проводникам достаточно просто открыть желоб. Конечно, плиты сами по себе весьма тяжелы, но все равно это будет куда менее затратным, чем в случае с размещением проводов в траншее, засыпанной землей.
• Наконец, на участках со сложными грунтами (вечная мерзлота, плывун, каменный монолит) это единственный вариант размещения кабелей.

Заглубление в грунт

Однако в некоторых случаях производится заглубление подобных конструкций в грунт.

При этом мы получаем такие преимущества:

• Во-первых, все коммуникации находятся в относительно сухом пространстве без контакта с почвенной влагой. Это позволяет экономить за счет использования кабелей с меньшим классом влагозащиты.
• Во-вторых, облегчается соединение нескольких кабельных магистралей. Для заведения дополнительного провода в лоток используется алмазное бурение отверстий в бетоне.

Обратите внимание! Пробуренные отверстия, через которые пропускают провод, стоит тщательно герметизировать.

• Наконец, при правильной организации внутреннего пространства (разделение проводов по напряжению и назначению с помощью перегородок и систем настенного крепления) существенно упрощается сортировка. Согласитесь, куда проще снять крышку с бетонного лотка и искать нужный кабель, чем раскапывать яму, рискуя перерубить проводник лопатой или ковшом экскаватора.

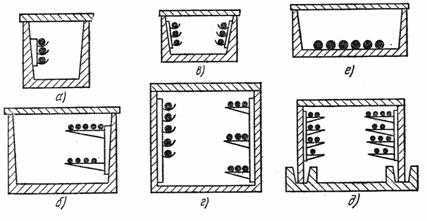

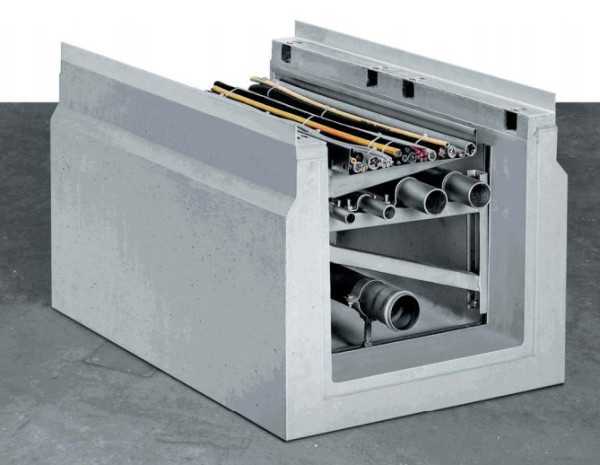

Схемы размещения проводников в полости желоба

В принципе, оба варианта установки являются допустимыми и активно применяются в современном строительстве.

Вывод

Железобетонные лотки для кабелей, несмотря на всю свою громоздкость, весьма полезны. Их использование дает возможность сохранить провода в целости, а также облегчает проведение манипуляций после укладки (см.также статью «Пластификаторы для бетона и другие модифицирующие добавки»).

Видео в этой статье содержит дополнительную информацию о данных изделиях.

rusbetonplus.ru

ТТК. Производство работ по монтажу сборных железобетонных лотков под контрольные и силовые кабели,

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта (далее ТТК) — комплексный нормативный документ, устанавливающий по определённо заданной технологии организацию рабочих процессов по строительству сооружения с применением наиболее современных средств механизации, прогрессивных конструкций и способов выполнения работ. Они рассчитаны на некоторые средние условия производства работ. ТТК предназначена для использ

sevparitet.ru

Металлические кабельные лотки: pnk, rnk

Кабельные лотки металлические применяются для открытой прокладки кабелей и электропроводов напряжением до тысячи вольт. Благодаря прочной и надежной конструкции лотки для кабелей нашли широкое применение в образовательных и медицинских учреждениях, торговых и складских помещениях, общественных, а также промышленных зданиях. Кабельные лотки монтируют как на стены, так и на сборные кабельные конструкции — полки, подвесы. Кроме того, производя электромонтажные работы, лоток кабельный можно крепить на конструкции из перфорированных профилей и полос.

Наша компания предлагает большой выбор кабельных металлических лотков, которые вы можете заказать по каталогу и купить по оптимальным ценам. Широкий ассортимент включает в себя следующие модели:

• угловые лотки с поворотом трассы в вертикальной и горизонтальной плоскости,
• прямые, крестообразные и тройниковые лотки pnk (rnk).

Все представленные кабельные лотки оснащаются дополнительными элементами: сжимами ответвительными, соединительными переходниками (правыми и левыми), разъединителями, соединителями, а также крышками. Переходные соединители, установленные на каждый лоток pnk (rnk), предназначены для соединения прямых секций при изменении ширины трассы и выполняются изгибом соединителя по линии надрубов. Шарнирные соединители применяются для скрепления прямых секций любого типа под углом до девяноста градусов в вертикальной плоскости.

Ответвительные сжимы обеспечивают защиту кабелей от различных повреждений и используются для прокладки телефонных, электрических, телевизионных проводов, а также для транспортировки сыпучих и порошкообразных веществ. Помимо этого, с помощью ответвительных сжимов, которыми оснащен лоток для кабеля, можно выполнять соединение двух участков трасс под углом девяносто градусов в горизонтальной плоскости в любом месте прямой секции, для чего в месте соединения удаляется борт прямой секции.

Кабельные лотки производятся из оцинкованной стали. У нас их всегда можно купить. Проводя электромонтажные работы с их помощью можно легко проложить трассу любой сложности в самых различных помещениях. Сделанные из стали лотки удобны и просты в монтаже, при этом абсолютно пожаробезопасны, они соответствуют всем предъявляемым к подобным изделиям стандартам и требованиям. Высота борта конструкции достигает 100 мм, ширина — до 500 мм.

www.msk-cable.ru

Железобетонные кабельные лотки: используем для прокладки коммуникаций

Железобетонный кабельный лоток представляет собой конструкцию, которая применяется достаточно широко. Обычно подобные изделия используются по прямому назначению — для прокладки электропроводки и кабелей связи, но в некоторых случаях в них размещают и трубы  малого диаметра.

В статье мы расскажем об основных разновидностях железобетонных лотков, а также конкретно остановимся на тех из них, которые лучше всего подходят для решения нашей задачи.

Чтобы защитить проводники, используют конструкции из прочного бетона

Основные разновидности лотковых изделий

При проведении строительных работ, а также при прокладке дорог очень часто необходимо выделять территории, по которым будут проходить коммуникации – провода, трубы и т.д. При этом важной задачей является сохранение целостности прокладываемых объектов, и потому для их защиты используются самые разные конструкции (узнайте здесь, как бетонировать в мороз).

Элементы сборного канала

Наиболее распространенным изделием в этом случае является железобетонный лоток.

На сегодняшний день в промышленности и строительстве применяются такие разновидности:

• Изделия для сборных каналов. Отличаются наибольшими габаритами, применяются для сооружения систем водоотведения и ливневой канализации. Для этих конструкций характерна высокая прочность и стойкость к коррозионным воздействиям.

Обратите внимание! При покупке подобных изделий важно обращать внимание на такой параметр как цена. Лотки, произведенные в фабричных условиях, стоят дороже, однако для их изготовления используется более качественный тяжелый бетон, кроме того, они значительно лучше сопрягаются друг с другом за счет точных размеров.

• Телескопические конструкции. Представляют собой трапециевидные изделия, которые устанавливаются сериями по нескольку штук на обочинах дорог для обеспечения максимально эффективного водоотведения. Для материала характерно низкое водопоглощение, что существенно увеличивает срок службы лотков данного типа.

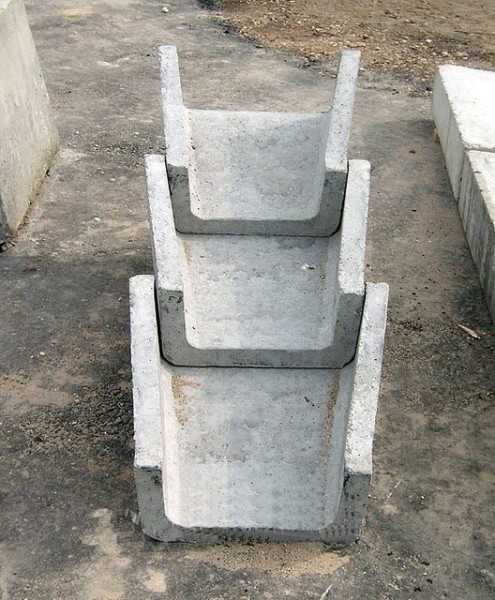

Фото телескопической конструкции

• Водопропускные желоба. Монтируются для эффективного водоотвода вдоль кромки асфальтного покрытия. Обычно их устанавливают с уклоном, чтобы не препятствовать движению стока. Для производства применяется методика преднапряжения арматуры и высокотемпературной сушки, что существенно улучшает механические параметры.

Большинство разновидностей, перечисленных выше, используются исключительно профессиональными строителями. А вот наземные и подземные короба для кабельной продукции можно устанавливать и своими руками. Они отличаются меньшими габаритами по сравнению с водопропускными лотками, но в то же время не уступают им по прочности.

В следующем разделе мы подробно рассмотрим этот тип железобетонных изделий.

Каналы для кабелейКонструкция и типоразмеры

Желоба для монтажа проводки производятся в форме открытых емкостей П-образной формы.

Для их изготовления используется:

• Бетон марок В15, В20 или В25.
• Стальное армирование класса А1 или А2.

Данные изделия способны выдерживать значительные перепады температуры благодаря тому, что при их изготовлении в состав раствора добавляют компоненты, препятствующие растрескиванию.

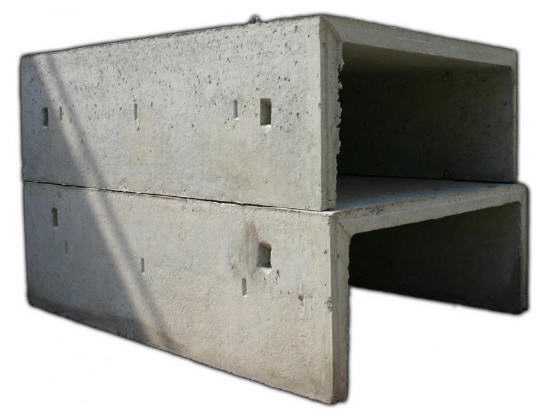

Сам лоток и крышка

Как правило, при монтаже коммуникационных каналов используются целые изделия, благо в ассортименте большинства производителей есть значительное количество доборных элементов.

Размеры кабельных железобетонных лотков, которые используются чаще всего, приводятся в таблице ниже:

Однако в некоторых ситуациях возникает необходимость подгонки изделия под конкретный размер. При этом используется резка железобетона алмазными кругами, поскольку материал желоба отличается высокой прочностью, и попытки его обработки другими инструментами приводят к их быстрому износу.

Особенности использования

Модель с полимерной крышкой

Как следует из названия, инструкция рекомендует применять подобные изделия для наземной прокладки коммуникационных проводов.

Это обеспечивает следующие преимущества:

• Кабели находятся в корпусе, надежно защищающем их от повреждений как вследствие механических воздействия, так и вследствие влияния погодных факторов.

Обратите внимание! Конструкция корпуса не предусматривает наличие запорных элементов, потому риск хищения остается. Именно по этой причине наружная установка желобов оправдана только в пределах охраняемых территорий.

• При необходимости доступа к проводникам достаточно просто открыть желоб. Конечно, плиты сами по себе весьма тяжелы, но все равно это будет куда менее затратным, чем в случае с размещением проводов в траншее, засыпанной землей.
• Наконец, на участках со сложными грунтами (вечная мерзлота, плывун, каменный монолит) это единственный вариант размещения кабелей.

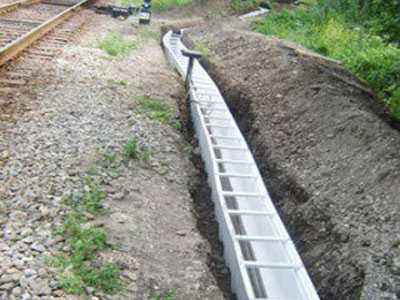

Заглубление в грунт

Однако в некоторых случаях производится заглубление подобных конструкций в грунт.

При этом мы получаем такие преимущества:

• Во-первых, все коммуникации находятся в относительно сухом пространстве без контакта с почвенной влагой. Это позволяет экономить за счет использования кабелей с меньшим классом влагозащиты.
• Во-вторых, облегчается соединение нескольких кабельных магистралей. Для заведения дополнительного провода в лоток используется алмазное бурение отверстий в бетоне.

Обратите внимание! Пробуренные отверстия, через которые пропускают провод, стоит тщательно герметизировать.

• Наконец, при правильной организации внутреннего пространства (разделение проводов по напряжению и назначению с помощью перегородок и систем настенного крепления) существенно упрощается сортировка. Согласитесь, куда проще снять крышку с бетонного лотка и искать нужный кабель, чем раскапывать яму, рискуя перерубить проводник лопатой или ковшом экскаватора.

Схемы размещения проводников в полости желоба

В принципе, оба варианта установки являются допустимыми и активно применяются в современном строительстве.

Вывод

Железобетонные лотки для кабелей, несмотря на всю свою громоздкость, весьма полезны. Их использование дает возможность сохранить провода в целости, а также облегчает проведение манипуляций после укладки (см.также статью «Пластификаторы для бетона и другие модифицирующие добавки»).

Видео в этой статье содержит дополнительную информацию о данных изделиях.

rusbetonplus.ru

Применение кабельных лотков, виды кабельных лотков

Кабельные лотки используются на заводах, фабриках, подстанциях, а также в малых цехах и даже в жилых помещениях для прокладки низковольтных кабелей до 1000 Вольт. Благодаря современным технологиям проектирование кабельных трасс и прокладка кабеля стали намного проще и быстрее, что снизило стоимость монтажа и повысило надежность производства. Заметно снизилось количество механических повреждений проложенных кабелей. Это повысило эффективность производства и сократило количество обслуживающего персонала.

ГОСТ на кабельные лотки

Как и на любую продукцию, так и на кабельные лотки существуют свои ГОСТы и технические условия, по которым они были выполнены. ГОСТ на кабельные лотки в России был принят в 2007 году и зарегистрирован под номером ГОСТ Р 52868-2007 «СИСТЕМЫ КАБЕЛЬНЫХ ЛОТКОВ И СИСТЕМЫ КАБЕЛЬНЫХ ЛЕСТНИЦ ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ» Данный ГОСТ повторяет требования европейских стандартов качества, прописанных в IEC 61537:2006.

Виды кабельных лотков

Кабельные лотки изготавливаются из различного материала, каждый из которых применяется при определенных климатических условиях и в зависимости от категории помещений.

Оцинкованные кабельные лотки

Оцинкованные кабельные лотки изготавливаются из различного рода оцинкованной стали. Такого вида материал менее всего подвержен коррозии, что значительно расширяет возможность его применения во влажных помещениях с плохой вентиляцией. Оцинкованные кабельные лотки менее всего подвержены окислению, вызванным различными сильными реагентами.

Пластиковые кабельные лотки

Применяются в основном в зданиях для прокладки низковольтных кабелей для запитки потребителей и подразделяются на простые кабельные каналы, парапетные короба, плинтусные пластковые кабельные лотки, напольные кабельные короба, карнизные кабель-каналы.

В зависимости от места установки кабельного пластикового лотка различают:

– простые кабельные каналы – применяются для разводки кабелей и проводов, и полноценной защиты от механических повреждений, дождевых осадков и других атмосферных воздействий;

– парапетные короба – Применяются на уровне 60-100 см от пола. Применяются для раздельной укладки проводов, отличных по значению. Для этого  сечение разделено на некоторое количество частей, разделенных перегородками. Помимо этого существует возможность быстрой установки розеток прямо на кабельный лоток за счет специально отведенных мест и приспособлений;

– плинтусные кабельные лотки – широко применяются в жилых помещения и применяются для аккуратной и незаметной прокладки кабелей и проводов вдоль вдоль пола;

– карнизные кабель-каналы – устанавливаются непосредственно под потолком служат для  простого транзита кабелей и проводов из помещения в помещение.

Перфорированные и неперфорированные кабельные лотки

Перфорированные кабельные лотки отличаются от неперфорированных тем, что в первых предусмотрены специально выполненные отверстия. Такая конструкция позволяет отвести лишнее тепло при нагреве кабелей, способствует лучшему теплообмену с окружающей средой, отводу влаги и образованию меньшего количества пыли. Стоимость таких лотков несколько отличается от стоимости  перфорированных лотков, но такого рода конструкция обеспечивает более широкое применение данного вида продукции.

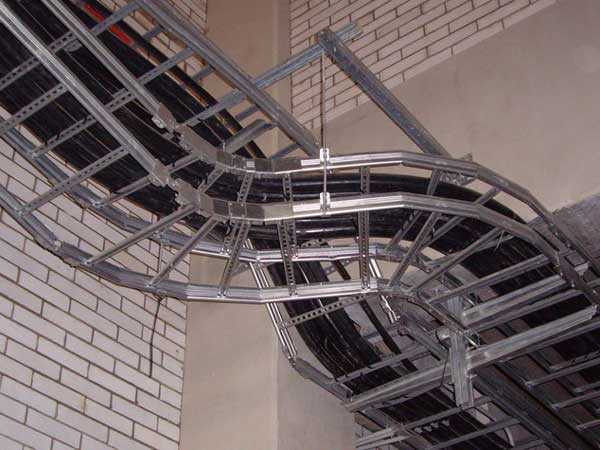

Лестничные кабельные лотки

Широкое применение нашел новый тип лотков для прокладки кабелей.  Такие лотки в основном применяются на объектах промышленного производства с широко разветвленной структурой снабжения электрических станков и прочего оборудования. Кабельные лестничные лотки являются новым и экономически оправданным решением при строительстве новых цехов и организации кабельных трасс. Они нашли самое широкое применение в электроэнергетике. Сегодня уже нельзя найти ни одну новую подстанцию, где бы ни была применена система лотков лестничного типа.

Монтаж кабельных лотков и современные технологии

Монтаж пластиковых кабельных лотков и каналов

При монтаже пластиковых каналов используются специальные соединительные углы, которые служат для стыковки между собой нескольких кабель каналов, выполненных из пластика. Углы в свою очередь подразделяются на внутренние и наружные в зависимости от поворота конструкции. Для декоративной составляющей широкое применение нашли пластиковые заглушки, устанавливаемые по концам кабельной трассы.

Монтаж металлических кабельных лотков

Для монтажа металлических кабельных лотков применяются различные скобы, пластины, торцы, планки, крышки, профили, опоры, соединители и другие приспособления.

Подвеска кабельных лотков к потолку

Металлические скобы для кабельных лотков

Скобы применяются при необходимости крепления лотка  потолку. В свою очередь они разделяются на регулируемые и нерегулируемые. Нерегулируемые служат для вертикальной фиксации лотков к потолку. Отверстие фиксации скобы к потолку точно совпадает с отверстием фиксации лотка к скобе.

Регулируемые скобы применяются при невозможности выполнения крепления при помощи нерегулируемых скоб для кабельных лотков. Ушко крепления скобы к потолку отличается от проекции ушка крепления к кабельному лотку. За счет этого существует возможность  поворота и изменения места крепления лотка к потолку.

Подвесные трубки и профили к кабельным лоткам

Промежуточным звеном между скобой и лотком является фиксирующая трубка или профиль. Профиль является более надежным соединением, нежели трубка.

Кронштейны служат для крепления дополнительных элементов к металлическим  лоткам

Разделяющие профили применяются для отделения высоковольтных кабелей и низковольтных слаботочных

knigastroitelya.ru

Железобетонные размеры на кабельные лотки лестничного типа

Чаще всего кабельные лотки используют при прокладывании кабелей при установке электрических трасс. Главным назначение кабельных лотков является защита кабеля от любых повреждений и вредных воздействий.

На сегодняшний день выделяют четыре типа кабельных лотков: проволочные, сплошные, лестничные и перфорированные.

Перфорированные используют для удержания и защиты проводов на протяжении всего периода их работы.

Иногда для обеспечения более высокого уровня защиты используют крышки и пластины. При таком условии кабельные лотки можно устанавливать даже в помещениях с высоким процентом влажности.

Кабельный лоток размеры

На данный момент наибольшей популярностью пользуются лотки «Юпитер».

Они имеют разные размеры: высота – 35, 42, 50, 60, 80 и 110 миллиметров; слой стали – 0,75, 1, 1,25 миллиметра; ширина – 50 до 600 миллиметров.

В перфорированных лотках имеются отверстия 9*22 миллиметра, предназначены для установки и закрепления лотка на подвесках.

Размеры кабельных лотков

Проволочные лотки используют для защиты кабелей внутри зданий. Они являются самыми безопасными, так как полностью соответствуют всем нормам.

Проволочные лотки также используют в:

1. Помещения пищевой промышленности;2. В производственных помещениях;3. В жилых помещениях.

Кабельные лотки можно делать и на заказ в случаях, если стандартные размеры вам не подходят.

Железобетонные кабельные лотки размеры

Бывают случаи, когда кабель нужно прокладывать в земле, что может привести к разрушению оболочки кабеля и замыканию.

Поэтому для предотвращения подобных ситуаций используют железобетонные кабельные лотки. Провод помещают в лоток, закрывают крышкой, а сверху засыпают слоем земли.

Инетерсно! Обогревающий провод, для водопровода, тут!

Важную роль играют железобетонные лотки при прокладке кабелей для электрических подстанций. Сейчас используются лотки, рассчитанные как на обычные кабели, так и на силовые.

Железобетонные лотки используются и для надземной укладки. Они защищают поверхность кабеля от каких-либо механических повреждений, а также являются удобными при замене кабеля.

Размеры на кабельные лотки лестничного типа

Кабельные лотки лестничного типа предназначены для прокладывания высоковольтных трасс.

В комплекте с ними идут все необходимые элементы, которые обеспечивают создание трассы на поворотах, соединениях и разъединениях, угловых переходах.Прямые секции соединяют между собой, вводя их одну во вторую.

Скрепляют секции лотков лестничного типа резьбовыми крепежами.

Лотки лестничного типа имеют стандартные размеры: высота – 35, 42, 50, 60, 80 и 110 миллиметров; слой стали – 0,75, 1, 1,25 миллиметра; ширина – 50 до 600 миллиметров.

А также вы можете посмотреть видео кабельные лотки

stroysvoy-dom.ru

Кабельный лоток — монтаж, укладка кабеля — Мегаобучалка

Кабельные лотки – электротехнические изделия, применяемые в электромонтаже для изготовления систем, трасс подвесных каналов, далее используемых для прокладки в них кабелей, проводов различного назначения, как силовых, так и слаботочных сетей – ОПС, локальных, систем видеонаблюдения и т. д.

В настоящее время всё больший размах приобретает применение кабельных лотков для строительства кабельных трасс на промышленных объектах, крупных магазинах, складских и офисных помещениях и т. д, что вполне объяснимо.

Это связано, прежде всего, с удобством обслуживания, простотой доступа к кабелям и проводам – в случае необходимости можно легко заменить или добавить нужный кабель, экономичностью монтажа, благодаря существенному снижению трудозатрат. Не последнее преимущество – относительно эстетичный вид электропроводки в кабельных лотках, способных «вписать» большое количество проводов и кабелей в интерьер помещения.

Кабельный лоток внешне представляет собой полый металлический профиль или короб (другое его название), состоящий из основания – куда, собственно укладывается кабель или провод и крышки, защищающей его от внешних воздействий. В зависимости от производителя, секции кабельных лотков могут иметь длину 200, 250 или 300 см. и ширину от 5 до 600 см .

Соединяться кабельные лотки, в зависимости от их исполнения могут путем ввода одной секции в другую с дальнейшей фиксацией этого соединения винтами или при помощи стыковки секций с фиксацией дополнительными соединителями, поставляемыми вместе с лотком и придающими кабельной трассе нужную жёсткость.

Помимо соединителей, в состав арматуры для кабельных лотков входят различные ответвления, угловые секции для поворотов (боковые отводы), переходы для соединения секций различной ширины, разъединители, лотки крестообразные, Т-образные и т. д.

Виды кабельных лотков. В зависимости от исполнения их можно разделить на несколько видов: перфорированные, сплошные, лестничные, проволочные.

Монтаж кабельных лотков. Кабельный лоток является элементом кабеленесущей системы, т. е. по существу – это крепёж для кабеля, однако и здесь существуют свои требования по монтажу:

Согласно, Правил, кабельные лотки должны крепиться на высоте не менее 2 м. от уровня пола (площадки обслуживания). Все соединения при монтаже лотка должны быть выполнены только резьбовыми деталями крепления.

При пересечении кабельного лотка с трубопроводом, минимальное расстояние от трубопровода до опорной конструкции должно составлять 5 см, а в случае параллельного расположения – 10 см. Если же, трубопровод содержит какую-либо горячую жидкость или газ, то данное минимальное расстояние должно составлять 25 см.

Укладка проводов и кабелей в кабельный лоток.

В кабельные лотки могут быть уложены провода и кабели напряжением до 1000 В.

При укладке проводов или кабелей в кабельный лоток для их лучшего охлаждения степень заполнения последнего должна быть не более 50 %.

Укладывая провод в лотке пучками, стоит иметь ввиду, что количество проводов в одном пучке не должно превышать 12 шт, причем наружный диаметр этого пучка должен быть не более 10 см. Крепить, связывая между собой провода в пучки следует через расстояние не более 4,5 м на горизонтальных участках канала и не более 1 м на вертикальных. На горизонтальных прямых участках кабельного лотка допускается прокладка кабеля без крепления.

На основании Правил Устройства Электроустановок – основного документа, регламентирующего выполнение любых электромонтажных работ, кабельный лоток, изготовленный из материала, проводящего электрический ток и являющийся конструкцией, по которой проложен кабель, должен быть обязательно заземлен!

Вполне оправданное требование, т. к. при нарушении изоляции кабеля или провода в металлическом кабельном лотке, последний может оказаться под напряжением и привести к поражению электрическим током. Заземлять каждую секцию кабельного лотка не требуется, в связи с тем, что конструкцией лотков уже предусмотрено их винтовое соединение, удовлетворяющее Правила и обеспечивающее металлосвязь между ними.

Тем не менее, кабельные лотки необходимо заземлить не менее чем в двух местах с разных сторон линий трасс, а также дополнительно в конце их ответвления.

megaobuchalka.ru

les66.ru

Короба и лотки

Требования к коробам, лоткам и проложенным в них электропроводкам установлены в соответствующих нормативных документах. Общие технические условия на металлические короба для электропроводок содержатся в стандарте ГОСТ 20803-81. Общие требования к кабельным коробам – в ГОСТ Р МЭК 61084-1-2007. Установка кабельных коробов на стенах и потолках нормируется положениями ГОСТ Р МЭК 61084-2-1-2007. Требования к кабельным коробам для установки под и заподлицо с полом содержатся в ГОСТ Р МЭК 61084-2-2-2007. Сервисные стойки — небольшие секции кабельного короба с установленными в ней штепсельными розетками выполняются в соответствие с ГОСТ Р МЭК 61084-2-4-2007. Применение кабельные лотков и кабельных лестниц регламентируется в ГОСТ Р 52868-2007. В указанных стандартах можно найти информацию о размерах коробов и лотков, способах их креплений и испытаний, и многое другое. Также использование коробов и лотков регламентируется к некоторых нормативных документах комплекса стандартов ГОСТ Р 50571.

Короба

    Короба, как указывалось выше, используют для прокладки в их полости электропроводок и защиты проложенных в них кабелей и проводов от механических воздействий. Короба могут быть со съемными крышками и глухие, представляющие собой не разбираемую полую конструкцию. В качестве материалов для изготовления коробов используют как сталь, как правило, оцинкованную, так и различные пластики. Стальные короба могут быть перфорированными и неперфорированными. При использовании стальных коробов для прокладки кабелей по фасадам зданий на них могут наносить пластиковые покрытия под цвет фасада.

    На Рис. 1 показан стальной оцинкованный перфорированный короб. Такие короба удобны при прокладке их в полостях подвесных потолков.

Рис. 1 Стальной перфорированный короб

    Для разветвлений коробов и поворотов кабельных трасс используют специальные вспомогательные секции: повороты, тройники, крестообразные секции, ответвления, переходы с одного сечения короба на другое, заглушки, держатели кабелей, перегородки и некоторые другие элементы. Использование вспомогательных секций значительно ускоряет монтаж коробов и позволяет улучшить эстетичный вид всей электроустановки.

    При горизонтальной прокладке коробов их преимущественно располагают так, чтобы крышка находилась сверху. При вертикальной прокладке и при нахождении крышки короба снизу часто требуется дополнительная фиксация крышек. В соответствие с требованиями ПУЭ глухие короба допустимо заполнять до 35% площади их сечения, а короба с крышками – до 40%. Сечения кабелей и проводов учитывают вместе с изоляцией и защитными оболочками.

    Стальные короба в зависимости от назначения могут иметь различное исполнение в отношении условий эксплуатации: начиная от легких допустимых механических воздействий и заканчивая очень тяжелыми.

      На Рис. 2 показан пластиковый короб. Такие короба, имеющие ширину порядка 100 мм, часто комплектуют специальными вставками для установки в них штепсельных и слаботочных розеток. На данной фотографии показано офисное помещение. Штепсельные розетки красного цвета используют для подключения компьютеров, а белого – для бытовых электроприборов.

Рис. 2 Пластиковый короб с розетками

    Пластиковые короба могут иметь различные сечения и расцветки. Обычно можно приобрести короба, комплектующиеся поворотами, тройниками и заглушками.

    Важной составляющей любой электропроводки в стальных коробах является их надежное заземление. Несмотря на то, что между двумя соединенными между собой секциями коробов обеспечивается надежный контакт с небольшим сопротивлением (в случае болтового соединения), секции всегда соединяют между собой перемычкой из гибкого медного провода. Либо в коробе прокладывают дополнительный проводник заземления, который соединяют с каждой его секцией. Это необходимо для того, что бы в случае ремонтных и других работ при разъединении двух секций короба электрическая связь между ними сохранялась. В противном случае некоторые части короба могут оказаться под опасным напряжением.

electromontaj-proekt.ru

Прокладка кабеля в лотках и коробах: нормы, инструкция, фото

Требования норм и правил

В данном случае прокладка силовых кабелей требует соблюдения ПУЭ (Главы 2.1., 2.3, например, п. 2.1.15 и 2.1.16, п.2.3.122-2.3.133 ), СНиП (3.05.06-85), ряда соответствующих государственных стандартов, а также должна производиться согласно тщательно разработанному проекту. Основой задачей специалистов, которые будут осуществлять монтаж проводов по лоткам и коробам является неуклонное следование чертежам проекта установки электропроводки. Проектировщик должен учесть все нормы и правила, выбрать лоток по конструктивным особенностям, материалу, показателю защиты по IP.

Кроме того, согласно ГОСТ, нужно разработать план по прокладке кабеля в коробах (то есть будут ли они идти одиночными жилами, связанными в пучки и т.д.). После этого составляется соответствующая проектная документация для получения разрешения на проведение работ по установке силового кабеля в необходимых инстанциях.

К подобным проектам могут иметь допуск только конкретные организации, имеющие все необходимые документы, позволяющие выполнять эти работы.

Инструкция по монтажу

Прокладка кабеля производится как одиночно, так и в несколько слоев. Также их можно пустить, собрав предварительно в пучки и пакеты. При прокладке рядами необходимо расстояние в пять миллиметров между токоведущими частями, в остальных случаях это расстояние увеличивается в четыре раза (20 мм). Для многослойного варианта зазором можно пренебречь. Укладывая кабели в пучок недопустимо наличие более двенадцати проводов. Одновременно радиус пучка должен составить не больше 10 см.

Если планируется укладка проводов в лоток горизонтально, нужно собирать их в пучки, выдерживая расстояние в 4,5 метра между связками. Кстати, в этом случае существует возможность пренебречь сборкой кабелей в пучки, если участки горизонтальные и прямолинейные. Если укладывать вертикально, то требуется шаг увязки не менее одного метра.

Когда конструкция собрана и было произведено ее крепление на перекрытиях, с помощью специализированного шнура делается измерение расстояние кабеленесущей трассы для последующей разрезки токоведущих частей. После выполнения данной операции все жилы комплектуются в пучки и маркируются бирками. Когда провода уложены в лоток и собраны в цепь, нужно проконтролировать ее при помощи поверенного мультиметра на отсутствие обрывов, а также измерить сопротивление изоляции мегаомметром.

Чтобы не повредить кабель нужна соответствующая его характеристикам температура при монтаже. Если показатель составляет -15 градусов по Цельсию и выше, прокладка может осуществляться без прогрева. Если диапазон колеблется от -40 до -15 градусов, прогрев необходим, а при более низком температурном режиме работы по прокладке недопустимы.

Кабель должен быть уложен в лоток таким образом, чтобы был обеспечен некоторый запас по длине. Он нужен того, чтобы компенсировать изменения длины провода в следствие колебания температуры. Весь кабель с соответствующим запасом при этом должен лежать прямо, так как провести его с наличием витков и колец не разрешается.

Если производится прокладка на открытом пространстве, например на улице по стене, также должен быть учтен неизбежный нагрев от солнечного воздействия. В таком случае производится установка дополнительных экранов для защиты от солнечных лучей.

При установке необходимо стремиться к тому, чтобы лотки были цельными. То есть нужно снизить до минимума различные разрезы по эстакадам в сложных участках монтажа. Кабель в не зависимости от технических характеристик монтажных опор должен устанавливаться и закрепляться в их крайних точках, а также на муфтах, поворотах линии и прочих местах соединения.

При монтаже кабеля в лотке нужно учесть и компенсировать вероятные деформации вследствие:

• массы электрокабеля;
• механических напряжений, определяемых разницей температур;
• действий магнитного характера, которые возможны при коротком замыкании.

Если кабельная линия будет пересекаться с трубопроводом, нужно выдержать расстояние между лотком и трубами минимум в 5 см. При параллельной прокладке проводников и трубопровода, расстояние между коммуникациями должно составлять не менее 10 см. При этом расстояние до газопровода должно составлять не менее 25 см. Подробнее эти величины описаны в ПУЭ Главе 2.1. п. 2.1.56, 57, Главе 2.3., п. 2.3.86, 88, 95, 134 и прочих.

Производя прокладку проводов нужно заполнять не более половины объема лотка. Это необходимо для:

• легкого доступа при ремонте и обслуживании линии;
• возможности воздушного охлаждения проводки.

Необходимо проследить за тем, чтобы при укладке проводов в лоток они имели хороший металлический контакт, так как проложить заземление чаще всего удается, подключаясь лишь к крайним точкам кабельной связи.

Линии в жилом доме должны устанавливаться не ниже двух метров от уровня пола. Однако если помещение выполнено для работы в нем персонала, прошедшего соответствующее обучение, высота установки не играет роли.

Способ монтажа проводки по электрическим лоткам и коробам выбирается исходя из соображений отсутствия влаги и конденсата внутри них. Если установка производится на открытом пространстве, то для такой прокладки нужны короба со снимающейся крышкой, которая служит для обеспечения быстрого и легкого доступа с кабелю. В закрытых пространствах допустимо использования неразъемных коробов для токоведущих частей цепи.

Вот мы и рассмотрели, как должна выполняться прокладка кабеля в лотках и коробах. Надеемся, наша инструкция по монтажу была для вас полезной и теперь вы знаете, как правильно проложить провода в кабельном лотке!

Будет полезно прочитать:

samelectrik.ru
