Все о кабельных лотках — подробная статья

Кабельные лотки – это электротехнические изделия, используемые в работах по электромонтажу для создания каналов для кабельных трасс без штроб. Их называют еще кабеленесущими системами. Они используются для размещения не только кабелей, но и проводов разных типов, систем видеонаблюдения и так далее. Данные изделия находят применение в самых разных сферах жизнедеятельности человека – от промышленности и науки до культуры и образования. Но в большинстве случаев они применяются на объектах промышленного типа, в офисных помещениях, на складах, в больших магазинах. В любом случае кабельные лотки являются незаменимыми деталями любой инфраструктуры.

Кабельные лотки отличаются простотой обслуживания. Они обеспечивают простой доступ к проводке, если нужно произвести замену какого-либо кабеля или выполнить какой-либо другой ремонт. Еще одним достоинством таких систем является то, что они способны сделать привлекательными даже очень большие пучки проводов. В любом случае, такие электротехнические изделия очень важны при прокладке кабелей и проводки. Они не только позволяют обеспечить дополнительную защиту, но и придают готовой конструкции эстетически привлекательный вид.


Об особенностях

Что же представляет собой кабельный лоток? Это короб или профиль, изготовленный из металла, который полый внутри. В комплектации лотка всегда есть основание, на котором фиксируется провода и крышка, выполняющая защитную функцию. Она служит для защиты кабелей от воздействия извне. Ширина такого изделия может колебаться от пяти до шестисот сантиметров. Его длина может составлять двести или триста сантиметров. Соединяются элементы между собой самыми разными методами. Некоторые секции соединяются винтами или особых соединительных элементов. Последние, как правило, продаются в комплекте с системами. Благодаря таким креплениям жесткость готовой трассы значительно повышается. Кроме обычных соединительных деталей в комплект лотка входят разные угловые крепления, ответвления, разъединители, переходы, а также дополнительные лотки в форме креста или буквы Т. Основными чертами кабеленесущих систем являются прочность, надежность и универсальность.

Кабельные лотки бывают самых разных типов. Они могут быть сплошными, проволочными, перфорированными, лестничными и так далее. Давайте более подробно разберемся с видами и типами этих изделий.

О видах и типах

Итак, кабельные лотки делятся на перфорированные, сплошные и решетчатые. Помимо этих видов в продаже имеются и такие:

  1. Катанные. Пользуются очень большой популярностью. Их изготовление самое недорогое и выгодное. Такие системы делают металлического листа, который спрофилирован. Принято считать, что они очень технологичны, но по соотношению длинны к весу такие системы сильно проигрывают проволочным аналогам. Катанные изделия делятся на подвиды. Всего их два. Это перфорированный и сплошной лотки. Оба подвида, конечно, металлические. Первый подвид применяют при монтаже трасс, располагающихся горизонтально, а также для монтажа кабельных шахт. Второй подвид в общественных местах, в шахтах, при создании уличных трасс закрытого типа и таких, которые размещаются горизонтально.
  2. Лестничные. Данный вид изделий — это штампованные боковины. Они соединяются друг с другом перемычками. Их тоже используют при монтаже уличных трасс открытого типа, кабельных трасс и шахт, которые будут подвергаться большим нагрузкам.

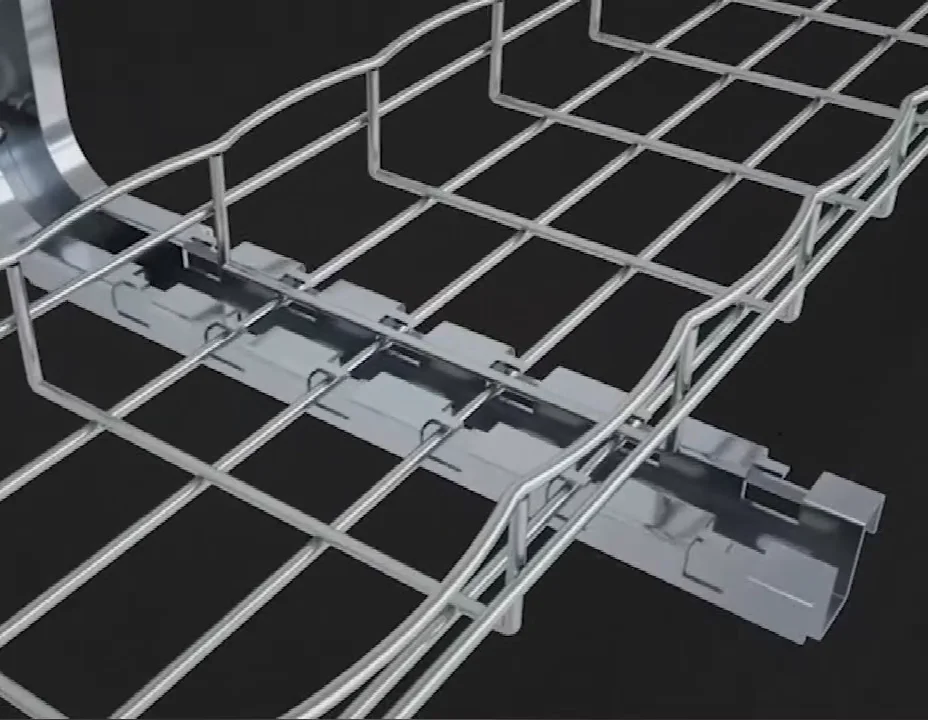

  3. Проволочные. Системы такого вида изготавливают из толстой проволоки, которая фиксируются сваркой в местах скрещивания. Проволочные лотки используют также прекрасно подходят для создания горизонтальных трасс и облегченных кабельных шахт.

Так, для прокладки кабеля ВВГ нужны кабельны лотки. Они позволяют создавать надежные трассы с повышенной емкостью при небольших денежных затратах. Также такой вид лотков позволяет создавать дополнительное число портов, если в этом есть необходимость. В лотках кабели размещаются так, чтобы они не подвергались механической нагрузке. Это позволяет значительно увеличить срок их службы.

Что касается типов кабельных лотков, то они бывают следующими:

  1. Сетчатыми. Очень удобны в монтаже. Особенно, если трасса подразумевает наличие большого количества ответвлений. Сетчатые лотки позволяют обеспечить качественную вентиляцию. Они могут легко огибать самые разные препятствия.
  2. Цельными. Данный тип лотков необходим тогда, когда требуется обеспечить максимальную защиту для кабеля.

Большой выбор кабельных лотков вы можете найти на сайте компании «Кубань лоток» http://www.kubanlotok.ru/

О способах крепления

Теперь давайте поговорим о том, как крепятся лотки к разным поверхностям. По способу монтажа можно выделить три главных направления – это монтаж на стену, монтаж на пол, монтаж на потолок. Для того, чтобы закрепить лотки используют такие элементы, как консоли, профили и подвесы.

К поверхности стены лотки можно прикрепить двумя методами:

  1. В случае с консолями все предельно просто. Консольный элемент закрепляется на поверхности стены, а уже на ней монтируют непосредственно лотки для кабелей. Консоли бывают двух видов — сварные и гнутые.
  2. Если же консоль настенно-напольная, то в лоток, прикрепленный к стене таким способом, нельзя просто уложить провода. Их нужно будет закрепить при помощи стяжек.

Но чаще всего кабельные лотки монтируются на поверхность потолка. В этом случае способов крепления существует больше, как и преимуществ. К примеру, кабельная трасса сможет выдерживать большую нагрузку. Итак:

  1. Чаще всего к поверхности потолка кабеля крепятся при помощи двух шпилек и монтажного профиля. Допустимая нагрузка регулируется толщиной шпилек и частотой крепления. Данный способ монтажа считается наиболее трудоемким.
  2. Второй способ монтажа систем для укладки кабелей на потолок подразумевает использование профильных элементов. На поверхности потолка закрепляются кронштейны. На них фиксируются профили нужной длины. Затем на профиль крепят консоли, а уже на них – кабельные лотки. Данный способ позволяет монтировать лотки по одной трассе в несколько этажей.
  3. Третий способ монтажа подразумевает использование настенно-потолочных консолей. Данный способ является самым простым.

На поверхность пола кабельные лотки монтируют реже всего. Тем не менее, закрепить данное изделие на полу можно, воспользовавшись одним из двух способов:

  1. При помощи монтажа консоли напольного типа.
  2. С использованием специальных опор, которые позволяют приподнять лоток на нужную высоту и выполнить многоэтажную прокладку по одной и той же трассе.

О критериях выбора

На процесс выбора системы для размещения кабелей влияет то, какой тип кабеля в нее будет закладываться. Также система должна быть рассчитана на определенное количество проводов. Она должна обеспечивать их защиту на долгое время. В процессе выбора необходимо учитывать размер и тип кабеля, уровень прочности деталей системы. Особое внимание уделяется ее долговечности, безопасности, оптимальности комплектующих деталей, которые понадобятся в процессе монтажа. Конечно, большое значение имеет и то, какова получается стоимость готовой трассы.

Тем не менее, давайте более детально поговорим о главных параметрах кабельных лотков.

Прежде всего, нужно учитывать диаметр кабелей и их число. По этим параметрам определяется высота борта лотка и его толщина. Высота стенки должна быть больше диаметра кабеля или пучка из кабелей. Что касается ширины лотка, то он должен с легкостью вмещать все кабеля. Вычислить ширину можно путем суммирования диаметров кабелей или их пучков.

Следующее, что нужно учитывать – это минимальный радиус изгиба кабеля. Как правило, эта цифра всегда указывается производителем. Радиус изгиба всех аксессуаров должен быть больше минимального изгиба кабеля.

Необходимо учитывать и требования по теплоотводу кабелей. От того, какую энергию будет пропускать через себя кабель, зависит степень его нагрева. Когда кабель нагревается, то его мощность сильно уменьшается. Для отвода тепла предусмотрено дополнительное пространство в лотке. Из этого следует, что для кабелей, которые не подвергаются нагреву, подбирают узкие лотки с высокими стенками, чтобы провода можно было уложить в несколько слоев. Если же нагрев кабеля возможен, то лоток должен быть широким с невысоким бортиком. Кабеля, естественно, укладываются в один слой. Если требования по отводу тепла очень высокие, то имеет смысл приобрести лоток перфорированного или проволочного вида.

Обязательно учитывается и общий вес кабелей. Этот параметр оказывает сильное влияние на несущую способность системы. Чем толще сталь, из которой изготовлен лоток, и чем выше его стенка, тем выше несущая способность элемента. Самыми прочными и надежными считаются лестничные лотки. Наименьшей несущей способностью обладают проволочные лотки.
Если говорить о необходимой степени защиты кабеля, то она тоже указывается производителем. Данная степень определяется и типом лотка, и внешними условиями монтажа трассы. Минимальную защиту гарантируют проволочные лотки, а максимальную – неперфорированные лотки с крышками.

От климатических условий зависит степень коррозии трасс. Температура и уровень влажности воздуха, разные агрессивные выбросы в виде соли, ветра, дождя и так далее – все это влияет на срок службы размещенных трасс. Чтобы повысить степень стойкости к процессам коррозии, металлические лотки оцинковывают самыми разными способами. Главным параметром в этом случае является толщина оцинкованного слоя. Чем он толще, тем выше антикоррозийная степень защиты. Если трассы будут размещаться внутри помещения, то можно использовать лотки, оцинкованные гальванически. Также можно применять лотки, оцинкованные по конвейерному методу. Если же трасса будет размещаться под открытым небом или в помещениях с повышенным уровнем влажности, то для этого случая необходимы лотки, оцинкованные методом горячего погружения. В случае, если трасса будет размещаться в тоннеле, в пищевой или химической сферах промышленности, то для этого подойдет лотки, изготовленные из нержавеющей стали. Если же условия окружающей среды отличаются особой агрессивностью, то имеет смысл приобрести оцинкованные лотки, которые обработаны специальными красками.

Последний параметр, который влияет на выбор кабельного лотка – это скорость монтажа и, конечно, цена. Данные параметры тесно связаны друг с другом, потому как конструктивные решения, позволяющие ускорить монтаж, иногда требуют дополнительных денежных трат для приобретения дополнительных элементов. Недорогие системы с аксессуарами, у которых концы прямые, подразумевают использование соединительных деталей и элементов, которые имеют резьбу. Естественно, это приводит к удорожанию монтажного процесса. Чтобы оптимизировать денежные траты, нужно учитывать наличие разнообразных фасонных и соединительных элементов.

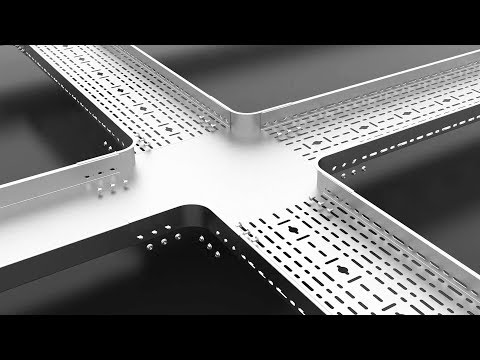

Видео. монтаж кабельного лотка КРЕПЕЖ и технологии

Виды кабельных лотков

Кабельные лотки — идеальное решение для прокладки большого количества силовых и коммутационных кабелей. Вместо того чтобы тянуть многочисленные незащищенные провода по стенам и потолкам, установщики используют кабельные лотки, позволяющие сгруппировать кабели, защитить от внешних воздействий и направить в нужное место контролируемым образом, уложив рядами, пучками или слоями.  Также известные как корзины, короба или кабельные лестницы, эти системы предназначены для маршрутизации и поддержки проводки. Внутри здания монтажники крепят лотки к стене, потолку или прокладывают под полом. Также каналы могут быть установлены и во внешней среде, например, вдоль железнодорожных путей или между производственными цехами, причём как на поверхности, так и под землёй.

Лотки изготавливают из многих материалов, они могут быть перфорированными или полностью закрытыми и иметь разные формы, в том числе изогнутые, цельные, лестничные и сеточные. Рассмотрим самые распространённые конструкции.

Закрытые и открытые

У вентилируемых лотков имеются отверстия, обеспечивающие циркуляцию воздуха и отвод воды. Некоторые изделия имеют крышки для защиты проводов от брызг, падающих предметов и пыли, а при использовании на открытом воздухе — от дождя, земли, мусора, льда и снега.

Кабельные лотки с цельным основанием и бортиками, или «корыто», являются лучшим вариантом для защиты проводов, проходящих внутри, но без качественной вентиляции и водоотведения. Закрытые со всех сторон конструкции из листового металла чаще всего используются в надземном виде из-за своего веса, а под землёй лотки защищаются панелями из железобетона.

На другом конце спектра находятся однорельсовые кабельные лотки, оставляющие провода открытыми. Одна опорная рейка проходит внизу по центру лотка, напоминая позвоночник, а изогнутые «рёбра» расходятся от него перпендикулярно и держат на себе кабеля. Одиночные рельсовые лотки — наиболее гибкие и экономичные, и, как правило, используются для проводки низкого напряжения.

Лестницы

Лестничная конструкция — одна из самых распространенных, такие каналы используются на относительно длинных участках с промежуточными опорами или J-образными крюками, если крепятся к потолку. Они обеспечивают высокий уровень вентиляции кабелей. Основная функция лестничного лотка состоит в поддержке проводов, но такая конструкция ещё и облегчает их техническое обслуживание: в организованных системах гораздо легче обнаружить повреждённый участок и устранить неисправность. Лоток даёт возможность легко проследить путь кабеля к источнику и снижает опасность поражения обслуживающего персонала и монтажников электрическим током.

Корзины

Эти лотки получили свое название из-за того, что они выглядят как длинные корзины с ячейками из проволоки. Такие лотки чаще всего устанавливаются вдоль стен или подвешиваются к потолку. Как правило, они сделаны из стали с порошковым или цинковым покрытием. Открытая структура позволяет воздуху легко проходить через стенки и гарантирует, что кабели остаются хорошо вентилируемыми и прохладными, предотвращая связанные с перегревом неисправности. К этому следует добавить, что лотки из проволоки легко чистить, как того требуют нормы гигиены в пищевой, химической промышленности или фармации.

Змейки

Гибрид проволочного и однорельсового лотка — «змейка» — чаще всего встречается в настенном варианте. Она способна изгибаться и в самых разных направлениях, чтобы приспособиться к особенностям сложных поверхностей. Установщик может согнуть конструкцию вручную, без каких-либо специальных инструментов, разрезания и стыковочных узлов, что делает её очень удобной. Пожалуй, чаще всего «змейки» выручают, когда надо провести внутри здания множество тонких проводов, таких как коммуникационные системы телефонов, компьютеров, сигнализации и т.д.

Материалы

В производстве лотков используются самые разные материалы, в том числе нержавеющая или оцинкованная сталь, алюминий, закаленное стекло, пластмассы или полиэфирный стеклопластик.

Лотки из ПВХ, разработанные в основном для низковольтных проводов и гибких чувствительных волоконно-оптических кабелей, имеют жёсткие сплошные боковые стенки и основание. В отличие от конструкций типа корзины, которые имеют зазоры между каждой проволочной ячейкой, они открыты только сверху, а их гладкая, твердая поверхность идеально поддерживает и сохраняет провода, исключая провесы или сгибы под острыми углами. Но надо помнить, что пластиковые кабельные лотки горючи и плавки, поэтому в условиях высоких температур не используются, хотя эффект может смягчаться за счет использования антипиренов.

Широко распространены перфорированные короба из ПВХ с плоским основанием и округлой «крышей». Они идеально подходят для настенного и напольного монтажа, не портя интерьер, обеспечивая умеренную вентиляцию канала и защищая провода таким образом, чтобы при расположении на полу облегчить прохождение колясок или тележек и избежать повреждения внутренних кабелей, что особенно актуально в общественных местах, таких как больницы, вокзалы и торговые центры.

Стекловолоконные лотки полностью непроводящие, поэтому их не надо заземлять для безопасности. Легкие и прочные, они не создают электрических помех и гораздо более устойчивы к УФ, коррозии и химическим веществам по сравнению с аналогичными металлическими изделиями. Такие лотки часто используются для прокладки кабелей через длинные участки со сложной конфигурацией.



Как выбрать правильный лоток?

Как видим, кабельные лотки могут иметь специфическую конструкцию и состоять из разных материалов. Ответ на вопрос, какой из них использовать, в значительной степени зависит от целевого назначения и условий окружающей среды.

При выборе лотков убедитесь, что вы просчитали общую длину установки, включая кривизну, повороты и уклоны, а также определили необходимую ширину, исходя из размеров кабелей и их количества, и тип требуемой защиты (от пожара, коррозии, агрессивных химических веществ, ультрафиолета, воды). Домашним проводам, например, достаточно аккуратных пластиковых лотков, поскольку бытовые электрические системы отличаются простотой, редко изменяемой разводкой, относительно низким энергопотреблением, причём используются, как правило, в сухих помещениях с умеренной температурой и не агрессивной окружающей средой. В коммерческой области можно ожидать более частой смены планировки и повышенного энергопотребления. Промышленные объекты имеют самые тяжёлые условия, например, высокие напряжения, частые изменения расположения оборудования, горячую, едкую, влажную или взрывоопасную среду, поэтому предъявляют повышенные требования к кабельной продукции и всему связанному с ней оборудованию, включая лотки.

Торговая сеть «Планета Электрика» имеет широкий ассортимент кабельных лотков, с которым более подробно Вы можете ознакомиться в нашем каталоге.

Металлические кабельные лотки — Patinum electric

Содержание:

Кабельные линии в зданиях и сооружениях энергетического, промышленного, складского, коммерческого и гражданского назначения (торгово-развлекательные центры, спортивные объекты, вокзалы и другое) необходимо прокладывать, используя специальные защитные конструкции, например — металлический лоток для кабеля (глава 2.3 Правил устройства электроустановок ПУЭ-6 издания). Лоточные системы упрощают монтаж электросетей, защищают кабельные трассы от механического воздействия, а также выдерживают контакт с открытым огнем от 30 до 90 минут, что обеспечит работу эвакуационного оповещения, автоматического пожаротушения, вытяжек и освещения.

Неперфорированный и перфорированный лоток

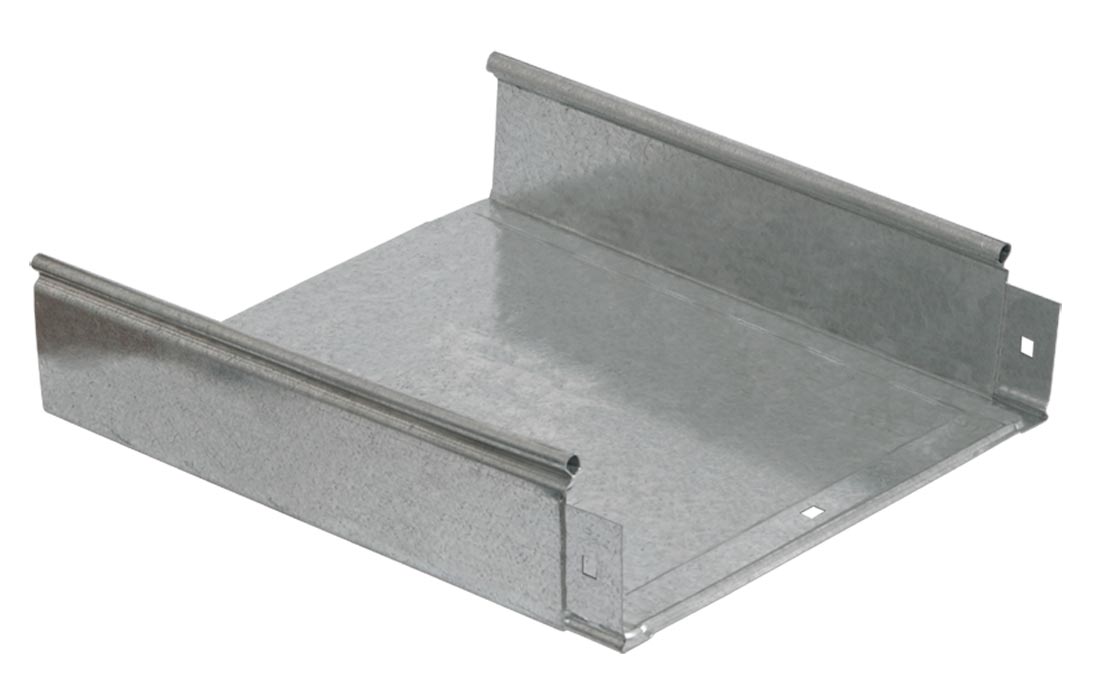

Листовые металлические кабельные лотки применяются для прокладки как нескольких кабелей, так и целых систем сигнальной и силовой проводки. Они подходят для монтажа подвесным способом на потолок, установки на стены, а также создания напольных конструкции.
На сайте можно купить оцинкованные лотки для электропроводки:

  • лоток металлический перфорированный. П-образный стальной профиль перфорируют штампованием, благодаря чему он легче цельнометаллического, при этом вентилируемый, жестче на изгиб и кручение. Система проста в монтаже: имеет отверстия в местах крепления и фирменное соединение.

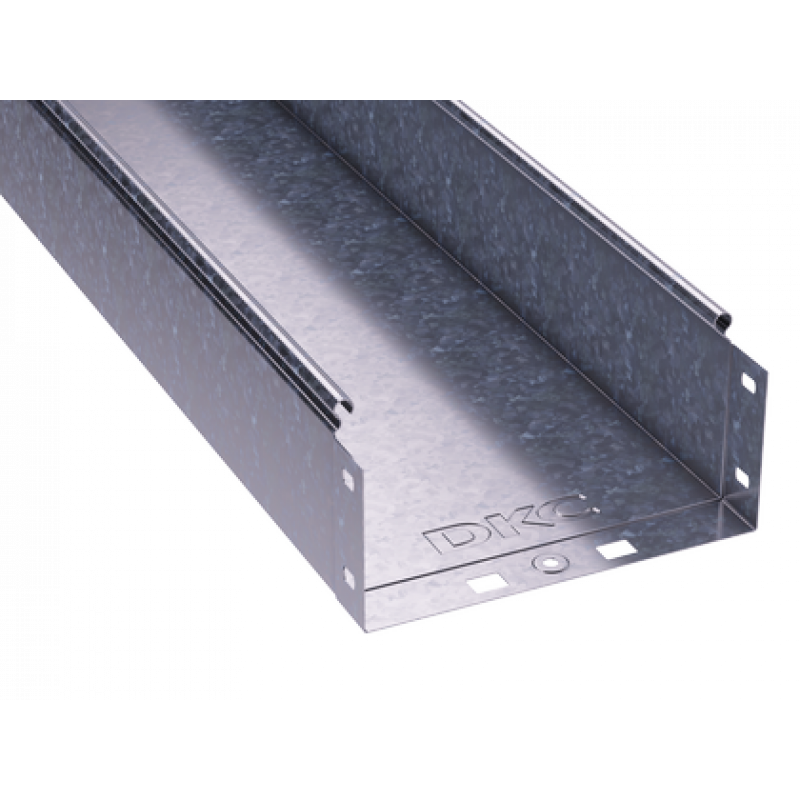

  • лоток металлический неперфорированный (сплошной). Его преимущество — надежная защита проводов от внешнего воздействия. При пожаре проводка лишена контакта с окружающей средой, и даже в случае длительного воздействия огня и плавления изоляции содержимое остается внутри. При установке цельнолистовых вариантов используют существующие отверстия для крепежа, а при необходимости, их можно проделать самостоятельно.

В каталогах интернет-магазина представлены лотк производства компании ДКС и ИЕК, а также системные и монтажные аксессуары к ним: крышки, держатели, углы, ответвители и другое.

Использование крышек для обоих видов изделий позволит повысить их огнестойкость, уменьшить попадание пыли и влаги, защитить содержимое от стороннего вмешательства, а также придать всей конструкции эстетический вид.

Можно подобрать следующие типоразмеры продукции: с шириной основания от 50 мм до 600 мм, высотой боковых стенок от 30 мм до 100 мм, и длиной 2000-3000-6000 мм.

Лестничные лотки для кабеля

Кабельные лотки лестничного типа — система из оцинкованной стали в форме лестницы для прокладки большого количества проводов, кабелей большого сечения, а также на пролетах от 3 до 6 метров. Обилие размеров и аксессуаров позволяет легко монтировать трассу для электропроводки в любой плоскости за короткое время.

Во время установки лестничных лотков нельзя превышать максимально допустимую нагрузку на конструкцию.



Металлические проволочные лотки

Сетчатые кабельные системы позволяют провести работы даже в сложных условиях, и подходят для:

  • монтажа кабельных трасс сложной геометрии;
  • прокладки электропроводки под фальшпотолком;
  • создания максимально легкой конструкции.

Устанавливать проволочные лотки для кабеля проще, чем лестничные или п-образные листовые. При формировании разветвлений и подрезании частей из проволоки необходимо избегать образования острых элементов, способных повредить изоляционное покрытие проводки.

В зависимости от условий монтажа рекомендуется выбирать следующие варианты исполнения проволочных лотков:

  • оцинкованные модели — для внутренних работ;
  • варианты из нержавеющей стали — для эксплуатации в агрессивных средах;
  • гальванизированное покрытие нержавейки — для наружного применения.

Кабельные металлические лотки ДКС Украины

В интернет магазине ptukr.com можно купить металлические лотки для кабеля ДКС с доставкой по всей Украине. На сайте доступны к заказу три серии этого производителя:

  • «S5 Combitech» — листовые перфорированные и перфорированные.
  • «L5 Combitech» — лестничные.
  • «F5 Combitech» — проволочного типа.

Лоточные системы ДКС отличаются высоким качеством продукции по конкурентоспособной цене, а также обилием типоразмеров, широким ассортиментом комплектующих, и привлекательным внешним видом.

Специалисты Компании Платинум также помогут подобрать и заказать все сопутствующие аксессуары: монтажные консоли, углы, ответвители, крышки и другие элементы, которые гарантируют качественный монтаж и длительный срок эксплуатации всей конструкции.

Приезжайте в гости

Мы всегда придерживаемся принципа открытость и честность, приезжайте в гости 🙂 мы покажем офис, склад и производство. Как добраться до нас смотрите тут  👈

Instagram и Facebook

Заходите и подписывайтесь на официальные каналы в instagram и facebook Вас ждет интересный контент



Общие сведения о кабельных лотках

Все чаще можно увидеть большое количество кабелей для передачи данных и связи с требованиями к полосе пропускания и пропускной способности, втиснутыми в ограниченную область. Все это может потребовать надежного кондиционирования воздуха для контроля повышения температуры I 2 R, не говоря уже о чистом электрическом отоплении и вентиляции, где важным фактором является точный контроль температуры.

Кабельный лоток — это удивительно эффективный инструмент для управления всеми этими проводами. С заземленным металлическим барьером вдоль центральной линии для разделения силовой проводки и кабелей данных/коммуникации, установка одного большого кабельного лотка позволяет проложить большое количество проводки.Это предотвращает возможность неорганизованной массы проводников, которые трудно отследить, когда необходимо внести изменения или найти неисправности.

Следует отметить, что существует разница между кабельными лотками и кабельными каналами. NEC утверждает, что система кабельных лотков представляет собой блок или сборку блоков или секций и связанных с ними фитингов, образующих структурную систему, используемую для надежного крепления или поддержки кабелей и кабельных каналов. Тем не менее, кабельные каналы обычно монтируются на стене в комнате, где заканчиваются силовые и коммуникационные кабели.Кабельные лотки обычно располагаются над головой или под фальшполом, но содержат открытую проводку. Они используются для распределения кабелей от источника к месту использования.

Кабельный лоток для проходки через стену.

Если объект находится в одной комнате, общепринятой практикой является установка кабельного лотка по периметру рабочего пространства. (Легко доступны фитинги под прямым углом.) Обычно он устанавливается достаточно высоко, чтобы рабочие могли проходить под ним, не наклоняясь, но не настолько высоко, чтобы он находился достаточно близко к потолку, чтобы ограничить доступ.Это предполагает в первую очередь достаточно высокие потолки.

Поскольку кабельный лоток проходит по периметру помещения, провода питания и данных могут входить и выходить в различных местах, а затем перемещаться по кабелепроводу к точкам использования. Для кабелепроводов, заканчивающихся в лотке, указанный зажим или адаптер для кабельного лотка крепит кабелепровод к системе кабельного лотка.

Кабельные лотки доступны в самых разных размерах, стилях (включая лестницы, вентилируемые желоба, вентилируемые каналы, сплошное дно и аналогичные конструкции) и материалов, металлических или неметаллических. Кабельный лоток, изготовленный из токопроводящего материала, является одним из разрешенных типов заземляющих проводников оборудования. Там, где секции соединяются болтами, предполагается, что краска соскребается, а перемычки устанавливаются для обеспечения непрерывности заземления.

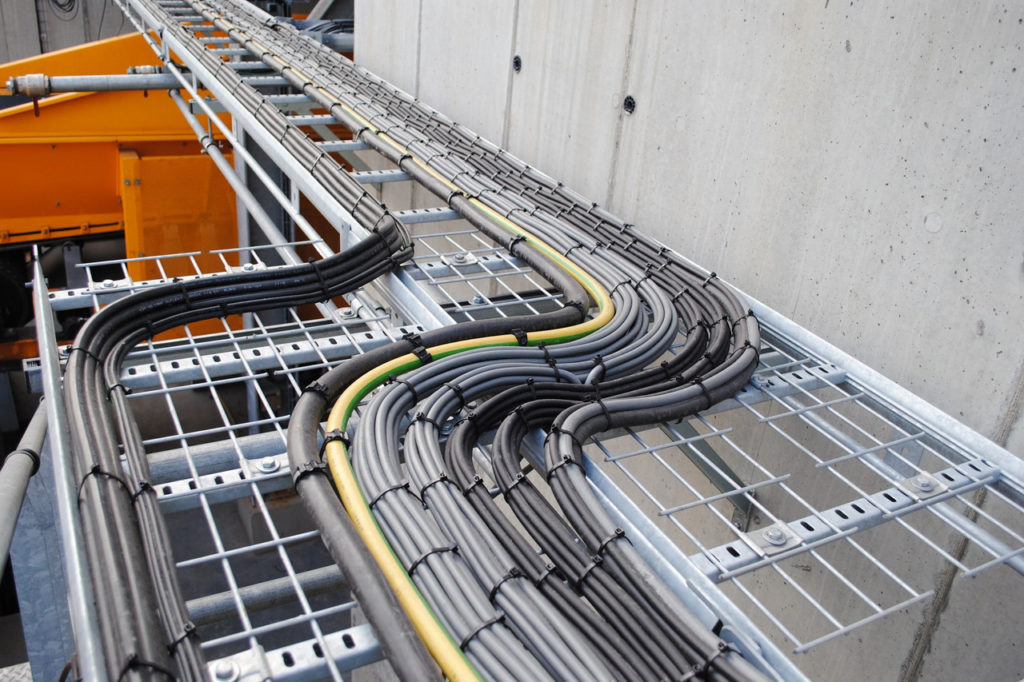

Лестничные лотки обычно используются там, где есть большие пучки или более тяжелые кабели. Лестничный кабельный лоток имеет две боковые направляющие, соединенные поперечинами или перекладинами. Ступени обеспечивают удобные анкеры для связывания кабелей. Лоток желобный представляет собой сборную конструкцию, состоящую из вентилируемого дна с боковыми ограждениями.Лоток с вентилируемым желобом поддерживает кабели лучше, чем лоток лестничного типа, но дополнительная поддержка незначительна.

При установке оптоволоконных кабелей часто используются кабельные лотки со сплошным дном, поскольку провисание оптоволоконных кабелей может снизить производительность системы. Однако основным аргументом в пользу выбора лотков со сплошным дном является уменьшение электромагнитных/радиочастотных помех или чувствительных схем.

Когда аппаратная обслуживает как компьютерное, так и телекоммуникационное оборудование, часто устанавливаются подпольные системы кабельных лотков.В кабельных лотках допускаются одиночные жилы без оболочки и сращивания. И NEC говорит, что кабельные лотки разрешены для служебных проводников, фидеров, ответвлений, цепей связи, цепей управления и цепей сигнализации. Эти требования, а также Разрешенные и Неразрешенные виды использования, а также другие спецификации и сведения о конструкции и установке включены в статью 392 NEC.

Товары — Чалфант

Лоток для лестницы

Когда металлические лестничные кабельные лотки достигли зрелости, они использовались для поддержки новых бронированных экранированных силовых кабелей, которые разрешалось использовать вне кабелепровода.Коммунальные службы и промышленные компании начали использовать лотки из просечно-вытяжного листа и сплошных желобов для поддержки силовых и контрольных кабелей.

Кабельные лотки

быстро зарекомендовали себя как безопасное, надежное и экономичное решение для прокладки и поддержки кабелей. Экономия затрат на установку более чем на 50% от проекта к проекту привела к тому, что рынок металлических кабельных лотков превысил 80 миллионов долларов.

Кабельный лоток

НЕ ЯВЛЯЕТСЯ ПРОВОДОМ и рассматривается как опора для кабелей. Это дает дизайнеру и пользователю множество преимуществ.

— Полная оценка кабелей на открытом воздухе приводит к меньшим размерам проводников по сравнению с кабелепроводом

.

— Больший допустимый объем заполнения приводит к меньшему пространству

— Используется во всех местах, кроме шахт лифтов (единственный запрет на использование кабельных лотков)

— Используется в качестве заземляющего проводника оборудования (по классификации UL)

— Меньшая нагрузка на кабели во время установки и эксплуатации

— повышенная безопасность, отсутствие проблем с конденсацией влаги и передачей коррозионно-активных или взрывоопасных газов, как в кабелепроводе

— Упрощенное техническое обслуживание благодаря гибкости добавления или замены цепей

— Упрощенное проектирование и строительство. Добавлять, изменять, модифицировать проще

— Используется с другими методами подключения

— Более длинные опорные пролеты до 55 футов (стандартная система Chalfant до 40 футов)

Выбор правого лотка лестницы

  1   Определение типа лотка — Кабельный лоток лестничного типа может поддерживать тяжелые силовые кабели или коммуникационные кабели небольшого размера для передачи данных управления и телефонные кабели или их сочетание.

            — Расстояние между звеньями : Следует использовать одножильные кабели более 4/0 и MC с расстоянием между звеньями 12 или 18 дюймов.Кабели меньшего диаметра требуют расстояния между звеньями 6 или 9 дюймов.

            —   Дно лотка : желобчатые, сплошные или вентилируемые лотки обеспечивают защиту и лучшую поддержку для небольших легких кабелей инструментов или кабелей данных.

            — Разделительные полосы и крышки : Разделительные полосы можно использовать для разделения кабелей питания или силовых кабелей и кабелей управления, чтобы избежать затрат на добавление второго или отдельного лотка для каждого из них. Крышки не требуются NEC, но их следует учитывать для защиты персонала и любого мусора или других материалов, которые могут упасть в лоток.

  2   Выбор металла и/или отделки материала —  Место проведения работ и окружающая среда определяют, какой металл и/или отделка требуется. Проверьте, где используется лоток. Существуют ли необычные коррозионные условия (например, на некоторых химических и бумажных предприятиях)?

            — Алюминий (Высокопрочный профиль 6063Т6, Лист 5052х44) — Большинству условий удовлетворяет алюминиевый лоток, что обуславливает его популярность. Он дешевле и проще в установке, чем оцинкованная сталь, а его поверхность гладкая и однородная.Лотки с более длинным пролетом также доступны из алюминия. Он идеально подходит для морского побережья, шельфа и большинства нефтехимических и целлюлозных заводов.

            — Оцинкованная сталь (прокатное цинкование ASTM 653A / горячее цинкование погружением после изготовления ASTM 123-B2) — Горячеоцинкованная сталь используется на открытом воздухе, в средах с хлором, кислотой и щелочью. Оцинкованная мельница дешевле и рекомендуется только для внутренних помещений.

            — Нержавеющая сталь (304L и 316L) — Лотки из нержавеющей стали используются в особых высококоррозионных средах и выгодно отличаются от лестничных лотков из стекловолокна.

  3   Определение типа опоры — Просмотрите различные методы и варианты опор и рассчитайте расстояние между опорами, известное как «промежуток опоры».

Вы можете поддерживать свою систему кабельных лотков:

            — от стен или вертикальных колонн с полочными или консольными кронштейнами

            — с трапециевидными или одинарными опорами с использованием резьбовых стержней, подвешенных непосредственно к строительной стали

            — на трубных эстакадах, эстакадах или мостах или под ними

            — в инженерных траншеях, туннелях или непосредственно на крышах

Совет. Вы можете сэкономить деньги, используя более прочный лоток, который увеличивает пролеты и сокращает количество дорогостоящих опор и время установки. Лоток для тяжелых условий эксплуатации также обеспечит большую глубину загрузки и более прочную, менее деформируемую опору с большим пролетом.

  3   Определение нагрузки на кабель   – Проверьте количество и тип кабеля (кабелей) в должностных инструкциях и требованиях. «Заполнение кабеля» в лотке рассчитывается с использованием данных и критериев, указанных в NEC 392. Чтобы определить общий «вес кабеля», сложите все кабели в фунтах на фут.

            — Кабели для передачи данных, телефонные и инструментальные кабели должны быть рассчитаны на заполнение лотка на 50 % площади заполнения поперечного сечения лотка (40 % для лотка со сплошным дном).в действительности из-за пустот, перекрывающих круглую форму кабеля, будет казаться, что 50% заполнения полностью заполняют кабельный лоток.

            — Кабель MC 4/0 или больше, номинальное напряжение 2000 В или меньше, может быть проложен только в один слой (сумма диаметров кабеля равна ширине лотка).

            — Одножильный проводник 2000 В или менее, более 1000 KCM может быть установлен только в один слой (сумма диаметров кабеля равна ширине лотка).

            — Прочие силовые кабели и комбинации размеров рассчитываются по сумме площадей кабелей и допустимого заполнения, см. таблицу в NEC 392.9, чтобы определить ширину лотка. NEC 392 подробно описывает типы кабелей, напряжения, допустимую нагрузку и т. д.

Прочие нагрузки, подлежащие расчету —

            — Снег: Добавьте 13,3 фунта/кв. фут для 20-дюймового глубокого мокрого снега.

            — Лед: Добавьте 4,7 фунта/кв. фут

            – Сосредоточенная нагрузка: добавьте эффект сосредоточенной нагрузки от коробок для сращивания, отводов тяжелых кабелей и окончаний кабелепроводов, поддерживаемых вне лотка.

После того, как вы определили наибольшую нагрузку, добавьте ее к другим расчетам нагрузки на кабель. Теперь у вас есть максимальная нагрузка, которую должен выдержать лоток.

Поднос для лестниц Chalfant Каталог

Сплошные и вентилируемые кабельные лотки Trof

Наши универсальные системы кабельных лотков Trof идеально подходят для использования в самых разных условиях, поскольку они способны надежно удерживать и защищать кабели различных размеров. Чтобы наилучшим образом удовлетворить потребности вашего применения, кабельные лотки Trof доступны в конструкциях со сплошным дном и с вентиляцией.

Если вы нашли нас по запросу «проходные кабельные лотки», вы попали по адресу.Trof (произносится как «корыто») — это известный бренд кабельных лотков, представленный вам компанией Atkore. Это наш эксклюзивный бренд желобных кабельных лотков. Конструкции лотков с желобами широко используются в электротехнической промышленности и используются в бесчисленных средах. Читайте дальше, чтобы узнать больше о том, как кабельные лотки Trof могут поддерживать вашу электрическую инфраструктуру.

Что такое желобный кабельный лоток?

Кабельные лотки обеспечивают постоянную поддержку электрических кабелей, удерживая их на месте, предотвращая истирание и обеспечивая их защиту от повреждений.Наши лотки Trof поддерживают ваши кабели с помощью ребер шириной в дюйм, расположенных с интервалом в два дюйма.

Кабельные лотки Trof поставляются со сплошным и вентилируемым дном. Эти металлические системы имеют гофрированные нижние лотки для жесткости, а боковые направляющие приварены на место, чтобы они прочно держались. Конструкция Trof гарантирует, что дно лотка постоянно поддерживает направляющие, чтобы предотвратить смещение груза.

Где используются кабельные лотки Trof?

Вы найдете кабельные лотки Trof для защиты энергосистем в:

  • Автомобильные и транспортные установки.
  • Средства передачи данных и связи.
  • Промышленные установки.
  • Коммерческие здания.
  • Объекты электроснабжения инфраструктуры.

Почему выбирают кабельные лотки Trof?

Кабельные лотки Trof могут поддерживать электропроводку различными способами. Наши высококачественные решения Trof позволяют:

  • Поддерживать идеальный путь маршрутизации.
  • Выбирайте лотки с твердым дном или желоба с вентиляцией.
  • Предотвратите провисание кабелей и следите за их чистотой.
  • Обеспечьте надежное крепление кабелей, повысьте безопасность и предотвратите повреждения.
  • Убедитесь, что кабели проложены горизонтально и ровно.
  • Избегайте несанкционированного доступа к кабелям.
  • Соответствует стандарту NEMA VE-1.

При правильном выборе материала и толщины кабельные лотки Trof могут соответствовать стандартам ASTM A1011 или ASTM A1008.

Прочные кабельные лотки Trof

Наши цельные кабельные лотки Trof идеально подходят для кабельных систем, которые не требуют дополнительной вентиляции, но вместо этого нуждаются в усиленной защите от механических повреждений. В наших надежных, прочных кабельных лотках Trof ваши силовые кабели защищены от истирания.

Выберите кабельные лотки Trof из алюминия, стали или других избранных материалов для постоянной защиты в суровых условиях.

Вентилируемые кабельные лотки Trof

Наши вентилируемые кабельные лотки обладают дополнительными преимуществами. Благодаря тщательному проектированию наши продукты могут рассеивать тепло и обеспечивать свободный поток воздуха. Отверстия составляют 68 % конструкций наших вентилируемых кабельных лотков, чтобы ваши кабели оставались прохладными.

Настройка системы кабельного лотка


Наша коллекция TROF включает в себя следующее, чтобы позволить вам создать оптимальный кабельный лоток Конфигурация:

  • Горизонтальные локтки
  • Вертикальные локтки
  • Регулируемые локтки
  • TEE
  • Редукторы
  • штук

Широкий выбор размеров и материалов.

Свяжитесь с нами для получения рекомендаций по индивидуальному заказу

Просмотрите широкий ассортимент фитингов для кабельных лотков Trof в Интернете или свяжитесь с нашей дружной службой поддержки клиентов для получения рекомендаций, адаптированных к вашему применению.
