Железобетонные лестничные марши с площадками ЛМ и ЛМП.

Железобетонные марши лестничные с площадками широко используются для обустройства лестниц в высотных зданиях жилого, производственного, общественного и коммерческого назначения. Такая конструкция позволяет быстро, прочно и надежно обустроить удобную и долговечную лестницу, рассчитанную на большие, регулярные нагрузки. К тому же монтаж такой конструкции осуществляется гораздо быстрее и экономнее.

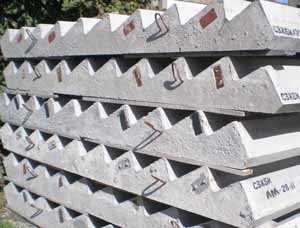

Лестничные марши и площадки от завода ЖБИ-4

Железобетонные конструкции серий ЛМ и ЛМП, представляемые заводом ЖБИ-4, полностью соответствуют требованиям ГОСТа 9818-85 «Марши и площадки лестниц железобетонные». Соответствие строительным нормативам позволяет использовать данные ЖБИ при возведении высотных зданий с лестницами в любом регионе нашей страны, в том числе и в Москве.

Цельная конструкция существенно упрощает и ускоряет монтаж лестницы, придавая ей прочность и гарантируя устойчивость к нагрузкам высокой интенсивности. Наличие площадки устраняет необходимость отдельно подбирать и подгонять данный элемент, как в случае с лестничными маршами без площадок. Такая единая конструкция отличается особыми прочностными характеристиками.

Контроль качества по производству данных ЖБИ ведется на всех стадиях, от получения бетона до сдачи на склад готовой продукции изделий ЛМ или ЛМП.

Само название этих ЖБИ означает:

• ЛМ – плоские лестничные марши без фризовых ступеней,
• ЛМП – ребристые лестничные марши с двумя полуплощадками либо только одной верхней.

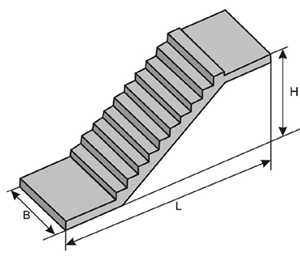

Название каждой позиции отражает данные о ее габаритах. Например, ЛМП 57.11.14-5 предполагает длину лестничного марша в 565 см, ширину 115 см, высоту вертикальной проекции 140 см, под расчетную нагрузку 4,7 кПа (480 кгс/м²).



Лестничные марши и площадки: принципиальные отличия и сходства

Производство ЖБИ типа ЛМ и ЛМП большого размерного ряда позволяет нам предлагать нужные модификации для строительства самых разных зданий и сооружений на выгодных условиях.

Ступени, площадки, тетивы отливаются таким образом, чтобы получилось монолитное единое изделие. Сделать это можно только на хорошо оборудованном, современном предприятии. Ведь каждый элемент имеет свои размеры и особенности.

Например, верхняя и нижняя ступени (фризовые) отличаются от остальных по габаритам и форме, а обычные (рядовые) ступени выполняются абсолютно одинаковыми.

Для установки лестничных маршей с площадками обязательно используется подъемный кран – вес одного изделия может составлять от 2400 до 6 900 кг. Лестничные марши и площадки оборудуются в здании по мере возведения стен.

На нашем сайте представлены все используемые строительстве модификации лестничных маршей наиболее востребованных габаритов.

gbi4.ru

Сборные железобетонные лестницы | Все о ремонте и строительстве

Сборные железобетонные лестницы являются несгораемыми конструкциями и монтируются в специальном помещении — лестничной клетке. При наличии кранового оборудования для строительства дома такие лестницы позволяют работать рационально и быстро. Особенно целесообразны для скоростного строительства сборные лестницы из крупных железобетонных элементов. В практике строительства жилых зданий наибольшее распространение получили типовые железобетонные лестницы с уклоном маршей 1:2. Кроме них в коттеджах широко применяются и более крутые лестницы с уклоном 1:1,75 и 1:1,5 которые занимают существенно меньшие площади.

Лестничные марши (ГОСТ 9818–85*) изготавливаются нескольких типов: ЛМ — плоские без фризовых ступеней; ЛМФ — ребристые с фризовыми ступенями; ЛМП — ребристые с двумя полуплощадками либо с одной верхней полуплощадкой (рис. 18–20). Плоские и ребристые лестничные марши отличаются друг от друга тем, что в одних ступени изготовлены на армированной плоской плите, в других на двух армированных железобетонных балках — косоурах. И те, и другие лестничные марши представляют собой цельные железобетонные конструкции, ступени в которых отливаются вместе с плитой или косоурами. Лестничные марши типа ЛМП — более укрупненные железобетонные элементы, здесь в одну конструкцию объединены: ступени, косоуры и одна либо две лестничных полуплощадки.

рис. 18. Сборные (плоские) железобетонные лестницы, применяемые в зданиях с поперечными несущими стенами (площадки торцами или консольными выступами опираются на несущие стены лестничной клетки)

Для каждого типового марша на заводах железобетонных изделий изготавливаются лестничные площадки: 1ЛП — плоские для маршей типа ЛМ; 2ЛП — ребристые для маршей типа ЛМ; ЛПФ — ребристые для маршей типа ЛМФ; ЛПП — ребристые конечные полуплощадки для маршей типа ЛМП. Лестничные марши, лестничные площадки и ступени изготовляют в двух вариантах исполнения: правом и левом — для лестниц с подъемом соответственно против часовой и по часовой стрелке.

рис. 19. Сборные (ребристые с фризовыми ступенями) железобетонные лестницы, применяемые в зданиях с поперечными несущими стенами; и лестницы с двумя полуплощадками, используемые в зданиях с продольными несущими стенами

Все железобетонные лестницы должны быть запроектированы и нанесены на поэтажный план дома до начала строительных работ. Это не тот вид лестниц, работы по которым можно отнести «на потом». Такие лестницы строятся по рабочим чертежам проекта, где указываются все высотные отметки, горизонтальные размеры и монтажные зазоры. Установку лестниц производят одновременно со строительством стен. На монтаже работают три человека, которые по мере роста стен после промера горизонтальных и вертикальных размеров укладывают лестничные площадки и марши с помощью подъемного крана.

рис. 20. Сборные (ребристые) железобетонные лестницы без нижней полуплощадки и конечные полуплощадки для лестниц типа ЛМП

До начала монтажа лестничных площадок и маршей рулеткой проверяют их размеры и изготавливают деревянный шаблон, копирующий профиль опорной части лестничного марша. Затем на стенах лестничной клетки размечают места установки площадок, наносят слой раствора и устанавливают площадку. Проверяют положение установленной лестничной площадки по вертикали и в плане. При необходимости подправляют положение площадки монтажными ломами либо поднимают ее краном и устанавливают вновь, добиваясь проектного положения. Отметка верха площадок должна строго соответствовать проектной, иначе лестничный марш встанет криво либо провалится между площадок. Для выверки площадок по высоте и в плане используют деревянный шаблон (рис. 21).

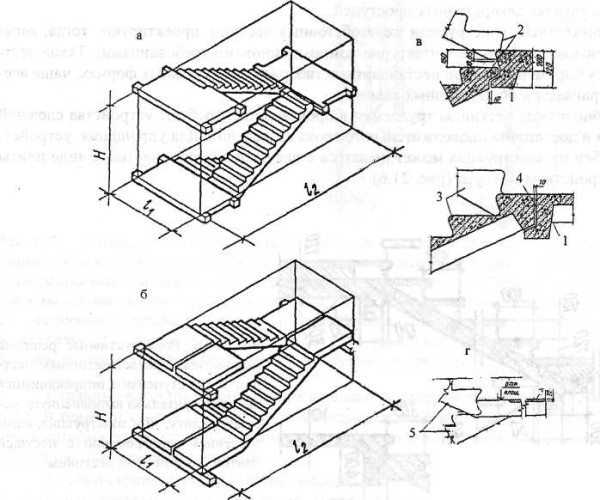

рис. 21. Последовательность монтажа сборной железобетонной лестницы

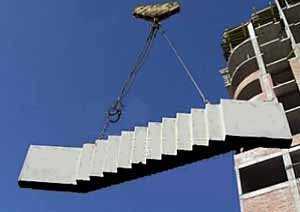

Лестничные марши подают краном с помощью четырехветьвевого стропа с двумя укороченными ветвями, которые при подъеме придают элементам наклон немного больше проектного. Лестничные марши без монтажных петель монтируют вилочным захватом.

Перед установкой марша монтажники устраивают постель из цементно-песчаного раствора на опорных местах лестничных площадок, набрасывая и разравнивая его кельмами. При установке лестничных маршей один монтажник находится на нижней площадке, другой — на верхней или на подмостях рядом с лестничной клеткой. Он первым принимает лестничный марш и направляет его в лестничную клетку. На высоте 30–40 см от места посадки марша оба монтажника прижимают его к стенке, дают машинисту крана сигнал и устанавливают на место сначала нижний конец марша, затем верхний. Неточности установки исправляют ломиками, после чего отцепляют строп, замоноличивают стыки между маршем и площадками цементно—песчаным раствором и устанавливают инвентарные ограждения. Если посадка марша на опорные площадки будет идти в обратной последовательности (сначала верх, затем низ), то марш может сорваться с верхней площадки. При такой посадке марша также может произойти заклинивание его между площадками.

Типовые лестничные конструкции позволяют устраивать двухмаршевые лестницы для большинства стандартных высот этажей (2,7; 2,8; 3; и 3,3 м). В лестничных клетках с поперечными несущими стенами применяют лестничные площадки типа 1ЛП, 2ЛП и ЛПФ, которые своими торцами или опорными ребрами (консолями) входят в кладку стен. Для площадок 1ЛП без опорного ребра может применяться и другой вариант монтажа, при котором этажную и междуэтажную площадки опирают на стальные «стулья» (консольные кронштейны), жестко заанкереные в стены лестничной клетки. В этом случае несущими могут быть все стены лестничной клетки. Лестничные марши типа ЛМП используют в зданиях с продольными несущими стенами, эти марши так же, как и полуплощадки ЛПП — консольные конструкции.

В малоэтажном коттеджном строительстве железобетонная лестница может быть построена в открытой лестничной клетке (в нише). При определенной планировке здания для экономии места этажные лестничные площадки не устанавливаются, а восхождение на лестницу и сход с нее устраиваться непосредственно с этажных плит перекрытия. Лестничный марш в этом случае должен быть оперт на несущую перемычку или железобетонную балку (прогон, ригель). Опирать лестницу на плиту перекрытия нельзя (рис. 22). Высоту установки перемычки (или балки) подбирают так, чтобы высота конечных ступеней получилась равной рядовым ступеням марша, то есть учитывают полную толщину напольного покрытия, устраиваемого по плитам перекрытия.

рис. 22. Нестандартное опирание сборных железобетонных лестничных маршей

Обычно лестничные марши поступают на стройку с гладкими ступенями, изготовленными из тяжелого бетона. Для придания лестнице нарядного вида (рис. 23) ступени могут быть облицованы мраморными или гранитными проступями, поставляемыми вместе с лестницей. Соответственным образом (проступями либо другими материалами той же толщины) отделываются и лестничные площадки. Толщина проступей должна быть учтена при проектировании высоты этажа, так как они, уложенные на ступени и площадки, поднимут уровень «чистого» пола.

рис. 23. Накладные проступи на ступени сборных железобетонных лестниц

Если вход в здание организован через лестничную клетку под первой промежуточной площадкой, то при высоте этажа в 2,8–3,0 м обязательно устройство цокольного марша в 3–6 ступеней, ведущего на первую этажную площадку. В этом случае применяется конструкция из наборных железобетонных ступеней, уложенных по стальным косоурам или кирпичным стенкам.



ostroykevse.com

сборные и монолитные лестничные площадки (инструкция по монтажу, фото и видео)

Без такого архитектурного элемента как лестница, не обходится практически не одно здание, независимо от его предназначения. Сборные железобетонные лестницы представляют собой огнеустойчивые и функциональные в использовании конструкции.

Они вносят в дизайн дома элементы индивидуальности и неповторимости. Не требующие никакого дополнительного ухода, они являются долговечными в эксплуатации.

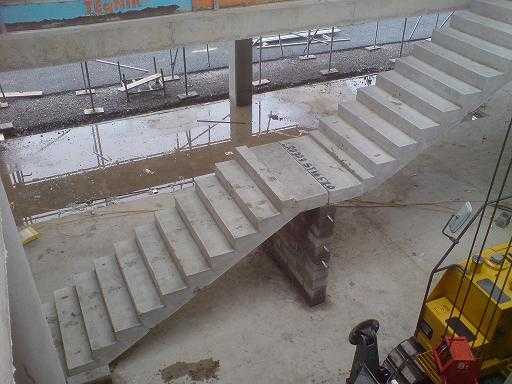

Фото лестницы из железобетона

Особенности сборных и монолитных ЖБ конструкций

Сборные конструкции используются в строениях, имеющих поперечные несущие стены, так как ЖБ конструкции своими торцами, а также консольными выступами должны опираться на несущие стены помещения дома, которое называется лестничной клеткой.

При наличии достаточного места и оборудования для поднятия грузов (кранового оборудования) оптимальным решением будет монолитная железобетонная лестница или ступени в виде крупных элементов из железобетона. В этом случае значительно ускоряется монтирование конструкции.

Подсветка ступеней лестницы: виды и области использования

Для частных домов и коттеджей застройщики чаще всего отдают предпочтение:

• стандартным (типовым) лестницам из железобетона, имеющим уклон маршей 1 к 2;
• более крутым секциям, которые занимают значительно меньше места. Уклон таких элементов составляет 1 к 1,75 (1,50).

Изготовление железобетонных лестниц производится на заводах железобетонных изделий. Для обеспечения безопасности и контроля качества при изготовлении и монтаже ЖБ архитектурных элементов, предусмотрен ГОСТ на железобетонные лестничные ступени.

Основные элементы конструкции

Все сборные, а также железобетонные монолитные лестницы еще до начала работ по строительству дома должны быть отражены в проекте поэтажного плана.

В проектной документации для монтажа ступенек обязательно указываются:

• необходимые высотные отметки;
• горизонтальные (вертикальные) размеры;
• все монтажные зазоры;
• размеры железобетонных ступень для лестниц.

Чертеж лестничной клетки с заданными размерами

Лестничные марши

Марши ступенек изготавливаются в нескольких вариантах:

• плоские (ЛМ), не имеющие фризовых ступеней. Такие ступенчатые пролеты изготавливаются на плоской армированной плите;
• ребристые (ЛМФ) с фризовыми ступенями. В этом варианте ступени изготовлены на двух железобетонных армированных балках, которые называются косоурами;
• ребристые (ЛМП), имеющие одну верхнюю полуплощадку или две полуплощадки.

Плоские и ребристые пролеты являются представителями цельных конструкций из железобетона. Ступени в них отливаются совместно с плитой (косоурами).

Ребристые ЛМП марши представляют собой более крупные ЖБ элементы.

В одной такой  конструкции содержатся:

• ступеньки;
• косоуры;
• одна или две полуплощадки для ступеней.

ЖБ марши и площадки

Опоры для ЖБ ступеней

Для каждого стандартного пролета ступеней заводами ЖБИ производятся также железобетонные лестничные площадки:

• плоские 1ЛП – предназначенные для плоских маршей ЛМ;
• ребристые 2ЛП – используются с маршами ЛМ;
• ребристые ЛПФ, которые предназначены для использования с маршами ЛМФ;
• ребристые ЛПП для маршей ЛМП.

Все секции ступенек, опоры и марши изготавливаются заводами, как с правым, так и с левым исполнением, а также с подъемом за или против часовой стрелки.

Металлические косоуры

Фото ступенек на металлических косоурах

Лестница с железобетонными ступенями по металлическим косоурам является оптимальным вариантом для зданий, в которых нет возможности применить крупноразмерные ЖБ конструкции, а также в зданиях с нестандартными размерами, строящихся по специальным проектам. В основном их используют внутри вестибюлей, в качестве наружных входов, цокольных маршей и т.д.

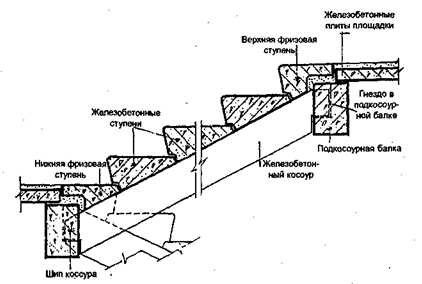

Такие лестницы могут быть с фризовыми ступенями или без них. Фризовые придают лестничным опорам прямоугольную форму, а верхняя и нижняя ступеньки становятся частью площадки. Цена такой лестницы немного выше стандартной.

Монтаж железобетонных элементов

При строительстве частного дома многие застройщики сталкиваются с проблемой установки железобетонной лестницы своими руками. Для обеспечения полной безопасности при установке и эксплуатации ступенек, необходимо четко выполнить все этапы монтажа.

Подготовительные работы до начала монтажа

Устанавливать лестницу необходимо одновременно с возведением стен дома.

Совет! Для безопасной установки ступеней из железобетона необходимо минимум три человека. Один монтажник будет находиться на нижнем, а другой на верхнем этаже. Третий человек управляет крановым оборудованием.

До начала работы с ЖБ секциями и опорами необходимо измерить их размеры и подготовить деревянный шаблон, который будет являться точной копией профиля опорной части ступенчатого пролета.

Монтажные работы

1. На стенах лестничной клетки отмечаются места для установки конструкций из ЖБ, наноситься слой цемента и монтируются площадки;

Совет! Установку каждой плиты необходимо проверят деревянным шаблоном и постоянно сверять с планом строительства. Цель – добиться проектного положения каждого элемента. В противном случае лестничный марш будет установлен криво с перекосом.

2. Далее на опорные места плит (полуплощадок) наносится и разравнивается цементно-песчаный раствор;
3. С помощью кранового оборудования подаются секции ступенек для установки;

Совет! Марши необходимо поднимать стропом из четырех ветвей, две из которых укороченные для придачи секции необходимого наклона. Если ступенчатые марши не оборудованы монтажными петлями, то используется вилочный захват.

Лестница на мансарду своими руками: советы по изготовлению

4. Монтажники, которые находятся на нижнем и верхнем этажах принимают лестничный пролет и контролируют его положение относительно опорных плит. На место устанавливается сначала нижний, а затем верхний конец марша;

Обратите внимание! При обратной последовательности установки ЖБ конструкции (сначала вверху, а затем внизу), возможный срыв марша с верхней плиты.

5. Если при установке допущены неточности, то положение конструкции можно корректировать ломами;
6. После придания маршу нужного положения, стыки между ним и плитами закрываются раствором;
7. На следующем этапе устанавливается инвентарное ограждение;

Схема монтажа ограждений

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

sdelai-lestnicu.ru

нюансы чертежа и строительства своими руками (фото и видео)

Можно с уверенностью сказать, что лестничный марш – это один из наиболее широко используемых ж/б изделий в современном строительстве. Это подтверждает косвенно и ГОСТ на железобетонные лестничные марши, который предлагает достаточно простую, но полную классификацию.

Фото лестничного марша

Прочные лестничные пролеты

Можно сразу выделить следующие типы:

• Плоские марши без фризовых ступеней. Маркируется как ЛМ
• Ребристые с использованием фризовых ступеней. ЛМФ.
• Ребристые марши с использованием полуплощадок. ЛМП.

Помимо определения пролета как такового, в ГОСТе есть и определение для всех типов лестничной площадки:

• Плоские площадки для первого типа, ЛМ.
• Ребристые для типа ЛМ.
• Ребристые для типа ЛМФ.
• Ребристые площадки и полуплощадки для типа ЛМП.

Применение

Учитывая современные реалии строительных работ, можно сказать, что железобетонные марши и лестничные площадки используются практически в любых типах зданий. Начиная от самого простого частного дома со вторым этажом, и заканчивая высотными строениями общественного и социального назначения (см.также статью Элитные лестницы: красота, которая стоит уплаченных за нее денег).

Сюда же можно включить и офисные здания, в которых постоянно огромное количество передвижений, и соответственно динамических нагрузок оказывается на пролет, а так же зданий промышленного толка.

Элитные лестницы: красота, которая стоит уплаченных за нее денег

Важно! В частном, малоэтажном секторе, использование уже готового лестничного изделия экономит и время + силы, создание марша собственными действиями – процесс достаточно трудоемкий.

Строение

Изделие представляет собой составную наклонную часть лестничного пролета, в которой располагается несколько рядов ступеней. Они крепятся на несущих балках, а также железобетонных. То есть, все строение, это железобетон.

Инструкция предусматривает строение изделия по определенным нормативам, в числе которых может быть и количество ступеней. Как правило, конструкция начинается от 3 ступеней, а максимально разрешенное количество достигает 18-ти.

Что касается габаритов, то здесь нет четко определенных размеров. Изделие производится под определенный тип дома, и если это многоэтажное строение, в несколько подъездов, то под определенные параметры на заводе просто производятся марши.

Тем не менее, можно уточнить, что размеры железобетонных лестничных маршей должны быть в ширину не менее 900 мм, все, что меньше уже не отвечает не только комфортному проходу, но и не соответствует нормам противопожарной системы эвакуации.

С другой стороны, в длине, никто не ограничивает, до определенных пределов, изделие, поэтому можно встретить достаточно большое разнообразие параметров.

Марши с металлическими закладными

Изготовление

Как уже ясно из названия изделия, лестничный пролет изготавливается из железобетона, соответственно в нем присутствуют:

• Арматура определенного сечения или же специальная сетка.
• Бетон высокой прочности.
• Гравий. Как правило, мелкой фракции и гранитный.
• Добавки.

Железобетонный лестничный марш – это прочная деконструкция, которая может играть определенную роль в устойчивости всего здания. Особенно это может проявиться в строительстве частного дома, когда дополнительный железобетонный элемент связывает два уровня.

Многое зависит и от типа конструкции, ведь марш с полуплощадкой дает больше возможностей связать конструкцию с несущими частями дома.

В общественных, офисных зданиях, показатели прочности железобетона имеют определяющее значение, ведь это места с постоянной нагрузкой. Что касается промышленных объектов, здесь внимание уделяется прочности еще и с точки зрения вибрации, которая может присутствовать на производственных объектах, где ее создают работающие агрегаты и механизмы.

Свойства

У каждого изделия есть свои, уникальные свойства и качества, применительно к лестничным конструкциям это:

• Высокая прочность.
• Невысокая стоимость, цена на изделие позволяет применять его практически везде.
• Невысокие затраты на дальнейшую эксплуатацию.
• Простота в отделке, на бетонную поверхность можно положить любой отделочный материал.
• Универсальность, конструкция может применяться в любом строении, любого типа и назначения.

Насчет универсальности, можно еще привести список типов маршей, которые определяют области использования относительно самого здания:

• Междуэтажные.
• Цокольные.
• Подвальные.
• Чердачные лестницы.

Чердачные лестницы – какими они бывают

То есть конструкция охватывает абсолютно все варианты, в которых ее можно применять.

Важно! Прочность, а именно это всегда идет на первом месте в списке требований к маршу, позволяет использовать изделие даже в регионах с высокой сейсмоактивностью.

Нюансы монтажа

Согласно нормам СНиП, конструкция монтируется под определенным углом, который зависит от этажности здания и назначения лестницы.

Любой чертеж мжелезобетонного лестничного марша основывается на том, что максимально допустимая длина прохода должна быть не больше 2 метров. Причем, если 900 мм, это минимальная ширина изделия, то стоит уточнить, 90 см подходят для зданий до 2 этажей, все, что свыше требует ширины минимум в 1200 мм.

Пример чертежа

В самостоятельном строительстве

В принципе, своими руками изготовить железобетонный марш, можно. Для этого потребуется точный расчет количества ступеней, выбор угла наклона и сбор опалубки. Именно последний пункт и вызывает наибольшее число трудностей.

С другой стороны, после опалубки, нет ничего сложного в заливке бетона и в изготовлении армирующего элемента.

Самостоятельная опалубка

Непритязательность и универсальность бетонного основания позволит отделать лестницу по желанию, и полностью изменить ее внешний вид. А в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

sdelai-lestnicu.ru

особенности бетонных ступеней для лестниц (фото и видео)

Так ведь это издавна повелось, какой бы многоэтажный дом ни был – из каменных блоков, из панелей, монолитный – в нём обязательно будет использоваться этот непременный способ подъёма, хотя бы к лифту – железобетонная лестница. Поэтому не стоит удивляться, что, несмотря на усиленное развитие строительных технологий в последнее время, такие лестницы составляют более 80% всех устанавливаемых конструкций.

А отсюда и масса предложений, и масса всевозможных вариантов, обусловленных долгими годами производства.

Ассортимент железобетонных изделий огромен, лестничные ступени ЖБИ среди них не только самые распространённые, но и самые востребованныеЛестницы ЖБИ тем и хороши, что изготавливаются по одной и той же технологии, с использованием одних и тех же лекал, по одному и тому же стандарту, а значит, идентичность размеров гарантируется на 100%

Сначала многоэтажки, а потом уже и частное владение

Отсюда и ГОСТы, датируемые 80-ми годами XXвека и принятые ещё «Государственным стандартом Союза ССР» по представлению «Государственного строительного комитета СССР».

Все определяющий ГОСТ

Основной стандарт под номером 9818-85 был принят в 1985 году и называется «Марши и площадки лестниц железобетонные. Технические условия».

В первую очередь стандарт определяет типы лестниц из железобетона.

Всего таких типа три:

• ЛМ – самый распространённый тип ступеней, плоских без фризовых ступенек;
• ЛМФ – эти, в противоположность предыдущим, уже ребристые и с фризовыми ступенями;
• ЛМП – тоже ребристые, но с одной или двумя полуплощадками в качестве верхней и нижней ступени.

Как видим, стандарт определяет и два вида ступеней лестниц:

• плоские – изготавливаются из единой армированной плоской железобетонной плиты;
• ребристые – здесь уже используются две армированные балки.

ЖБ лестницы такой конструкции своими руками уже не сделаешь, это промышленное производство, а значит строгая инструкция изготовления и более низкая цена

Установку железобетонных лестниц можно проводить и на существующую конструкцию полов.

Но ГОСТ определяет и специальные лестничные площадки под каждый базовый тип марша:

• 1ЛП – плоская площадка для марша типа ЛМ;
• 2ЛП – хоть ступени такого марша плоские, он может комбинироваться с данной ребристой площадкой;
• ЛПФ – ребристые площадки для маршей ЛМФ;
• ЛПП – тоже ребристые, но для ЛМП.

Существует ещё одна классификация, определённая нашей природой – мы ведь, кто правши и кто левши. Также и весь комплект лестниц делится в правом и левом исполнении или, другими словами, для подъема по часовой стрелке и против.

Лестницы Ж Б вверху и внизу уже конструктивно изготавливаются с целью удобной фиксации на обоих этажах здания – обратите внимание на фото, верхняя и нижние ступени уже имеют установочные пазы

Полезный совет!
Очень внимательно отнеситесь к тому простому факту, в каком направлении предполагается по имеющемуся чертежу осуществлять подъём – вправо или влево.
Согласно направлению и производится выбор комплектующих для вашей лестницы.
Ошибка в этом простом, казалось бы, вопросе заставит вас всё вести обратно – модификации такие конструкции не подлежат, более того, категорически не допускаются ГОСТом.

Расшифровка маркировки

Таким образом, зная базовые особенности того или иного типа лестниц, можно расшифровывать предлагаемую вам номенклатуру.

Если вам предлагается марш с маркировкой ЛМ 27.12.14-4, это означает:

• в вашем распоряжении марш плоский без фризовых ступеней – ЛМ;
• длина марша в дециметрах – 27, или 2 метра 70 сантиметров; длина округляется до дециметра, таким образом, реально она может отличаться в большую или меньшую сторону на 10 см;

И это не недостаток конструкции под названием «ЖБ лестничные марши», просто это другая сфера применения, когда требуются более серьёзные механизмы для установки, но и в этом случае всё предусмотрено – железные петли монтируются в сами ЖБ ступени для лестниц

• ширина марша в дециметрах – 12, или 1 м 20 см; здесь также допускается погрешность в 10 см;
• перепад высот между двумя основаниями ступени лестницы, верхним и нижним – 14, тоже дециметров; эта высота ещё называется установочной;
• важнейшая характеристика – нагрузка, на которую рассчитана лестница в течение всего допустимого срока её эксплуатации – 4 килоПаскаля.

Для площадки расшифровка маркировки 1ЛП 22.13 выглядит так:

• площадка плоская для марша ЛМ – 1ЛП;
• ширина площадки, как сторона, перпендикулярная маршу, в дециметрах – 22;
• длина, как сторона в продолжении – 13, всё дециметры.

В наилучшем варианте каждый ЖБИ лестничный марш требует и соответствующей конструкции лестничной клетки, тогда задача монтажа превращается, чуть ли не в сборку детского конструктора, правда, с совсем недетскими весами и последствиями в случае ошибок

Всё определяющий проект

Описываемые лестницы слишком серьёзный строительный материал, чтобы его можно было установить уже по ходу строительства, не спланировав все работы заранее. Наоборот, точное расположение каждой лестницы со всеми ей характеристиками наносится на поэтажный план дома с обязательным указанием всех допусков и посадок.

Установка лестниц производится с применением подъёмных кранов по мере возведения каждого этажа.

При этом необходимо соблюдать следующие правила:

• работы по установке в целях соблюдения всех мер безопасности должны производиться не менее чем 3 рабочими, не учитывая крановщика;
• перед установкой лестницы обязательным является установка лестничной площадки, на которой производится разметка размещения лестницы; излишне говорить, что все работы должны выполнять в строгом соответствии с размерами на чертеже – здесь приходится иметь дело с конструкциями такого веса, что ошибки даются к исправлению с большим дополнительными затратами;
• подавать марши на установку необходимо краном с четырёхветьевым стропом; причём, учтите одну технологическую особенность, две верхние ветви должны быть слегка укорочены, что придаст лестнице чуть больший реального наклон; отсюда вывод – сначала, располагая лестницу на кране, точно выверяют расположение лестницы внизу, а затем аккуратно её опускают на верхний пролёт;
• перед установкой марша на опорных площадках создают цементную постель;
• после установки и выверки, обычно, ломами, все стыки обрабатывают вновь цементным раствором;
• если лестничная клетка основана на поперечных несущих стенах, то рекомендуется использовать лестницы типа 1ЛП, 2ЛП и ЛПФ;
• лестницы 1ЛП без опорного ребра могут устанавливаться и на заранее вваренные в стены лестничной клетки стальные кронштейны;
• если у лестничной площадки несущие стены продольными, лучшим вариантом являются лестницы типа ЛМП.

Главное отличие несут в себе Ж Б ступени для лестниц, их форма, может, не является принципиальной, но выбор, тем не менее, делать придётся. По крайней мере, вариант “D” выглядит элегантнее варианта “A”, если слово «элегантность» можно отнести к железобетону (описание см. в тексте)

Классификация ступеней

При выборе подобных лестниц как-то особо не принято привередничать и думать, «почему люди не летают». Тем не менее, кое о чём вы можете подумать и в плане дизайна, в частности о форме ступенек.

Они различаются следующим образом (см. рисунок):

• A – ступень типа ЛС – самый распространённый и громоздкий вариант;
• B – ступень типа ЛСВ – здесь уже стремление и к облегчению всей конструкции и чувствуется забота о внешнем виде;
• C – ступень типа ЛСП – ещё один облегченный вариант;
• D– ступень типа ЛСН – и легкий и изящный вариант, насколько это может быть с железобетоном.

Весовая характеристика

Когда речь идёт о железобетоне, то обязательно на передний план выходит вес конструкции.

Приводим установленные стандартами предельные веса наиболее распространенных марок выпускаемых лестниц, приводится также расход бетона и стали для каждой марки:

• ЛМ27.11.14-4 – 1330 кг / расход бетона – 0,53 куб.м / расход стали – 14,77 кг;
• ЛМ27.12.14-4 – 1530 / 0,61 / 17,16;
• ЛМ30.11.15-4 – 1480 / 0,59 / 16,25;
• ЛМ30.12.15-4 – 1700 / 0,68 / 18,31;
• ЛМФ39.12.17-5 – 1300 / 0,52 / 28,49;
• ЛМФ42.12.18-5 – 1400 / 0,56 / 40,32;
• ЛМФ49.14.21-5 – 1930 / 0,77 / 40,90;
• ЛМП57.11.14-5 – 2250 / 0,90 / 78,00;
• ЛМП57.11.17-5 – 2380 / 0,95 / 79,00.

Само собой, Ж Б лестничные марши, собранные в такую конструкцию, требуют уже нижнего упора. Приведённый на фото, думается, слишком слаб и требует усиления. Здесь кашу маслом не испортишь, и лучше перестраховаться в 2-3 раза

Технические требования

Серьёзность работы с железобетонными лестницами, как при установке, так и будущем долговременном использовании, определяет и целый перечень технических требований к ним, среди которых:

• требования по фактической прочности бетона;
• требования по морозостойкости и водонепроницаемости бетона, что особенно актуально для лестниц, устанавливаемых на открытом воздухе;
• требования по плотности легкого бетона, ГОСТ строго контролирует чрезмерное стремление к облегчению конструкции;
• требования по истираемости бетона – здесь уже сказывается характер использования лестниц «по жизни», и если промышленные образцы полностью удовлетворяют данному требованию, то «кустарно» изготовленные железобетонные лестницы очень часто это требование не выполняют;
• требования к используемым маркам сталей, кстати, для монтажных петель тоже;
• требования по толщине слоя бетона до арматуры;
• требования по защите от коррозии.

Полезный совет!
Важнейшей характеристикой любой лестницы является её нагрузочная способность, которую в ГОСТах принято измерять в килоПаскалях (кПа). Важно ориентироваться в физическом значении такой величины как 1 Па.
«Один Паскаль» равен давлению на квадратный метр площади в течение 1-ой секунды 1-го килограмма.
Таким образом, если в вашем распоряжении марш с допустимой нагрузкой в 4 кПа, то это означает, что ваша лестница выдержит 4 тонны на каждый квадратный метр не более одной секунды.
Этого более чем достаточно, чтобы даже станцевать на марше брейк, но имейте в виду эту характеристику в любом случае.

Выводы

Железобетонные конструкции давно вторглись в нашу жизнь, а началось всё именно с лестниц. Безусловно, для интерьера загородного дома вы сможете подобрать и что-нибудь поизящнее, но ни в коем случае не забудьте об этом строительном материале, если предполагаете возвести лестницу снаружи.

Очень часто надёжнее и доступнее материала вам просто не найти. Когда же речь идёт о многоэтажном строительстве, то жби-лестницы не имеют конкурентов совсем.

Ну, кто сказал, что ЖБИ лестница – грубая, тяжеловесная конструкция. Вот такой, идеально белый вид, имеют православные храмы на Ближнем Востоке – Сирии, Израиле, Египте

Для наглядного восприятия изложенного выше материала, посмотрите видео в этой статье!

sdelai-lestnicu.ru
