Содержание

Сколько кубов бетона нужно на фундамент 10 на 10 ленточный

Любое фундаментное строительство начинается составлением сметы. Это позволяет приблизительно определить его стоимость и рационально распределить финансы на требуемые направления. Поскольку фундамент является начальным этапом любой постройки, то расчеты начинаются именно с него.

В настоящей статье будет рассмотрено, сколько стоит железобетонный фундамент дома 10 на 10 м различного типа. Основные затраты приходятся на расход стройматериалов, поэтому стоимость транспортных расходов, оплаты труда рабочих и аренды строительной техники рассматриваться не будут.

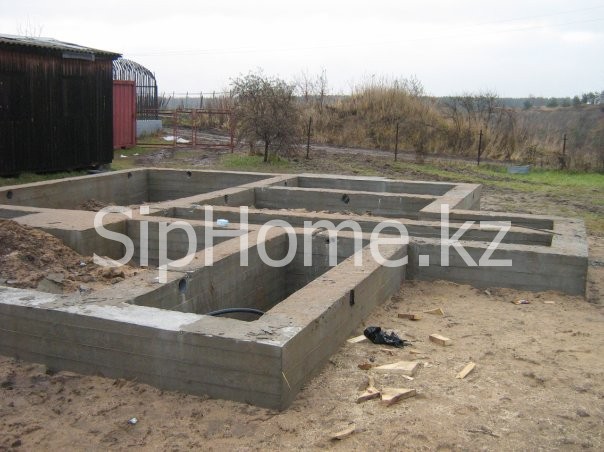

↑Стоимость ленточного фундамента 10х10 м

Начинать строительство основания необходимо с учетом планировки всего строения. На участке должны быть размечены все несущие и дополнительные стены. Для подсчета сразу же нужно решить, какими будут габариты основания. Конечно, ленточный фундамент 8х10 м обойдется дешевле, но так как мы возводим основание 10 х 10 м, то все расчеты привязываем именно к нему.

Допустим, глубина его залегания с учетом цоколя будет составлять 1,7 м, ширина — 0,5 м, а общая длина всей ленты — 62 м. Зная габариты фундамента, определим необходимое количество арматуры и бетона для его возведения.

↑Подсчет количества арматуры

Для создания каркаса обычно используется рифленая арматура, имеющая сечение 10-16 мм. Мы будем использовать среднее значение, то есть диаметр 12 мм. Арматурный каркас состоит из 4 продольных прутьев, которые соединены между собой перемычками. Для перемычек можно использовать и рифленую, и гладкую арматуру. Сечение перемычек возьмем 10 мм.

Внимание! Габариты арматурного каркаса должны быть меньше габаритов фундаментной ленты на 5 см от каждой из его сторон для исключения образования коррозии арматуры.

Таким образом, габариты каркаса будут составлять 35 см х 1,5 м. Зная общую длину ленты, подсчитываем количество продольных прутьев: 62 м х 4 = 248 м. Далее подсчитываем количество вертикальных и горизонтальных перемычек для одного кольца: 1,5 х 2 +0, 35 х 2 = 3,7 м.

Теперь определяем количество таких колец: 62 м : 0,5 м = 124 шт. Добавляем крайнее кольцо и получаем 125 шт. Длина арматуры для перемычек будет равна: 125 х 3,7 = 463м.

По этим данным производится точный расчет стоимости арматуры. Необходимо учесть количество проволоки для вязки каркаса. На одно соединение уйдет 30 см проволоки. На каждом кольце будет 4 отрезка. Получается 124 х 4 = 496 соединений. Общее количество проволоки составит 496 х 0,3 м = 149 м.

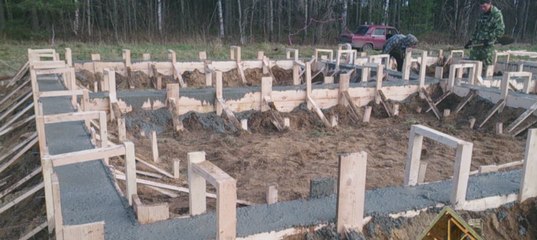

↑Подсчет количества бетона

Для облегчения процесса заливки монолитного фундамента проще всего заказать доставку бетонного раствора в миксере непосредственно с бетонного завода. Намного дольше будет изготавливать бетон самостоятельно, даже имея в своем распоряжении электрическую бетономешалку.

Необходимое количество бетонной смеси определяется по общему объему ленточного основания. Объем основания высчитывается путем перемножения высоты, длины и ширины железобетонной ленты. В нашем случае он составит 0,5 м х 62 м х 1,7 м = 52,7 кубометра. При округлении данной суммы получаем 53 куба бетона.

Приплюсовав стоимость бетона к стоимости песчаной подушки, добавив стоимость подвоза бетона на миксере, можно подсчитать, сколько стоит ленточный фундамент 10х10 м. В случае, если бетон изготавливается самостоятельно, необходимо учесть расход всех его составляющих на 1 кубометр готового раствора. Так вот, для получения бетона М200 потребуется песка — 760 кг, цемента М400 — 320-330 кг, щебня — 1100 кг, воды — около 150 л.

↑Стоимость плитного фундамента 10х10 м

По такому же алгоритму производится вычисление стоимости плитного фундамента, который состоит из монолитной железобетонной плиты. В некоторых случаях требуется большее количество стройматериалов, особенно, если плита имеет солидную толщину. На вопрос — сколько стоит фундамент для дома 10х10 м, сразу сказать невозможно. Все это зависит от размеров основания и марки используемого бетона.

Подсчет количества арматуры

Чтобы сделать фундамент под дом 10х10 м максимально качественным, необходимо использовать арматуру диаметром 10-12 мм. Располагаются прутья двумя поясами, соединенными между собой перемычками. Каждый пояс выглядит как арматурная сетка с размером ячейки 20 см. Перемычки, при толщине каркаса 20 см, имеют длину 25 см.

На 10 метров плиты потребуется 51 пруток длиной 10 м. Перпендикулярная сетка потребует также 51 пруток. Итого — 102 прута. Второй пояс состоит из такого же количества арматурных прутьев, поэтому всего нужно подготовить 204 штуки по 10 м. Что касается перемычек, то их число равно количеству пересечений продольных и поперечных прутьев. Для двух поясов это число равно 51 х 51 = 2601 шт.

Если перемычки ставить не на каждый стык, а через один, что вполне допустимо, то можно ограничиться числом 1301 шт. Число стыков равно числу кусков вязальной проволоки, умноженному на 2. Следовательно, потребуется 5202 куска проволоки. Каждый кусок должен иметь длину порядка 30-40 см.

↑Подсчет нужного количества бетонного раствора

Количество бетона, которое требуется для изготовления плитного основания, подсчитывается очень просто. Определяется общий объем плиты, который будет равен объему бетона. В нашем случае высчитать объем плиты можно следующим образом: умножить длину плиты на ее ширину и высоту. Например, толщина плиты запланирована 30 см. Тогда, путем умножения, получаем: 10 м х 10 м х 0,3 м = 30 кубов.

Зная стоимость кубометра бетона, легко можно просчитать общую стоимость фундамента, включая арматуру, вязальную проволоку и необходимое количество гидроизоляции. При расчетах также нужно учитывать стоимость песчаной или гравийной подушки, аренду землеройной и подъемной техники, стоимость транспортных услуг по подвозу бетонного раствора и прочих материалов, оплату труда наемных рабочих, а также некоторые другие факторы.

Как видите, вполне возможно просчитать заранее примерную себестоимость строительства фундамента размерами 10 х 10 м для дома.

Фундамент является очень важным и дорогостоящим элементом здания. От того насколько правильно он построен (залит) зависит долговечность и прочность дома или хозяйственной постройки, а учитывая что в зависимости от конкретных условий стоимость ленточного фундамента может составить от 30 до 70 процентов стоимости строительства, очень важно правильно рассчитать сколько бетона понадобится для его возведения.

При этом на конструкцию ленточного фундамента влияют следующие факторы:

  • Рельеф земельного участка под постройку сооружения;
  • Тип почвы;
  • Глубина промерзания почвы. Влияет на величину пучения фундамента;
  • Высота стояния грунтовых вод. Также влияет на величину пучения фундамента (линейного перемещения в зимнее время).

Для расчетов используются обычные математические и геометрические формулы, которые изучаются в рамках учебной программы средней школы.

Как рассчитать сколько нужно бетона на ленточный фундамент

Ленточный фундамент широко используется частными застройщиками при возведении малоэтажных жилых зданий, бань, гаражей, сараев, времянок и других подобных построек.

Популярность ленточного фундамента заключается в простоте конструкции и возможности самостоятельного расчета и строительства.

Для расчёта количества бетона необходимого для заливки фундамента вам понадобится вычислить объем фундамента в кубических метрах. В связи с этим возможны два варианта. Первый вариант – длина, ширина и высота конструкции одинаковы по всему периметру «ленты». Второй вариант – высота и ширина фундамента переменные.

Рассчитать сколько кубов бетона нужно на фундамент по первому варианту можно следующим образом.

К примеру, сделав замеры длины «ленты» фундамента (периметр), ширины и высоты вы получили следующие исходные данные:

  • Периметр фундамента (L): 40 метров. Важно! Периметр замеряется не по внешней или внутренней границе, а строго по центру траншеи под фундамент;
  • Высота(H) 1,5 метра;
  • Ширина(S) 0,7 метра.

Подставляем исходные данные в формулу объема параллелепипеда V=LхHхS: V=40х1,5х0,7=42 м3. Для заливки ленточного фундамента понадобится 42 кубических метра бетона.

Пример расчета бетона на ленточный фундамент

Допустим ваш фундамент общей длиной 40 метров, состоит из двух частей, которые разнятся по ширине: 10 метров ленты шириной 0,7 метра и 30 метров ленты шириной 0,5 метра. В этом случае используем всю ту же формулу объема параллелепипеда, только производим два расчета: для «куска» 10 метров (V1) и «куска» 30 метров(v2). После чего суммируем получившиеся объемы и получаем объем бетона для заливки (V)

  • V1=10х1,5х0,7=10,5 м3;
  • V2=30х1,5х0,5=22,5 м3;
  • V=10.5+22.5=33 кубических метра бетона.

Сколько потребуется цемента?

Для замеса бетона под заливку ленточного фундамента, необходимо знать, сколько потребуется компонентов: цемента, песка, щебня и воды. В общем случае для возведения ленточных фундаментов используют бетон марки М200. Согласно ГОСТ в бетон М200 замешивается в следующих пропорциях компонентов:

  • Цемент – 1 часть:
  • Песок – 2,8 части;
  • Щебень –4,4 части;
  • Вода – 20% от общего объема.

Принимая что:  1 м3 бетона весит около 1 500 кг, 1 м3 портландцемента весит примерно 1 300 кг, 1 м3 щебня 1 450 кг,  1 м3 песка весит 1 700 кг, для приготовления 1 кубического метра бетона марки М200 потребуется: 255 кг цемента, 1 127 кг щебня, 714 кг песка и примерно 190 литров воды.

Соответственно для фундамента по первому варианту понадобится 42 м3х225 кг= 9 450 тонны цемента, а для фундамента по второму варианту 33м3х225=7 425 тонны цемента. Здесь стоит заметить, что пример, как рассчитать сколько нужно бетона в части расчета компонентов примерный и требует уточнения в каждом конкретном случае в зависимости от истинной массы завезенных вами строительных материалов.

Определить точную стоимость строительства без привязки к объекту невозможно. Необходимо учитывать особенности дома и параметры участка, на котором будет вестись строительство. Важно выяснить общий принцип расчета и определить влияющие на сумму сметы факторы максимально точно, чтобы каждый мог перед началом строительства составить достаточно точную смету.

Рассчитывать стоимость строительства необходимо с запасом на непредвиденные расходы.

Основной объем расходов – это строительство фундамента, установка крыши и возведение стен. Сколько надо материалов и средств для каждого из этих элементов, будем рассматривать отдельно.

Цена опоры дома

Сколько стоит опора, определяется ее типом, выбрать который поможет таблица.

Плитный Нормальные и торфяные почвы, массивные строения Выровненный участок, толщина слоя бетона для одноэтажных домов – 200-300 мм, для двухэтажных или мансардных – до 500 мм. Толщина определяет, сколько кубов раствора потребуется. Песок для подфундаментной подушки,
Песок, щебень – в качестве наполнителей,
цемент
Толщина слоя (бетона, песчаной подушки), умноженная на площадь поверхности фундамента. Добавить стоимость арматурной сетки, расходы на аренду или покупку опалубки (можно построить самостоятельно). Требуется для быстрого строительства котлована, может использоваться для заливки бетона.
Ленточный Для домов с цокольными этажами и подвалами, для крепких каменных и кирпичных домов. Стабильный грунт Песок, цемент, арматура. Сколько кубов раствора надо на фундамент – зависит не только от глубины ленты, но и от ее сечения (прямоугольное, трапециевидное). Ширина ленты, умноженная на глубину (мелкозаглубленный или заглубленный ленточный вариант – определяется видом грунта и типом конструкции строения) и протяженность фундамента, включая опоры под внутренними капитальными стенами). Армирование:

2х2 прута сечением 12 мм с перемычками общей длиной 2,1 м (сечение 10 мм), расположенными через каждые 0,5 м.

Не обязательно, грузоподъемные приспособления могут потребоваться, если строится ленточный тип опоры из готовых тяжелых блоков
Столбчатый Для домов со средним весом Преимущественно выбирается для стабильных грунтов. Заливка из бетона или готовые блоки ФБС Величина заглубления фундамента определяется уровнем промерзания грунта. Количество кубов бетона для одной опоры умножается на число столбов. Требуется при использовании тяжелых блоков ФБС, возможно применение для бурения опорных шурфов
Свайный Легкие каркасные дома и строения средней тяжести (не выше 1 этажа), подходит для нестабильных грунтов. Отсутствие каменистых пород Сваи, заливка из бетона Количество свай с учетом их несущей способности. Высота опор – с учетом глубины промерзания. Сколько кубов бетона надо для заливки каждой опоры, указывается в тех. документации на сваи. Необходимо.

Плитный фундамент.

Важно: расход армирующей арматуры выполняется с учетом длины прута 12 мм при продаже и длины более тонкой проволоки в бобине. При возможности длину арматуры 12 мм выбирают так, чтобы при обрезке образовывалось меньше отходов.

Ленточный фундамент.

При монтаже сборного фундамента плитного или ленточного типа арматура 12 мм укладывается в стыки между блоками.

цены на ленточный фундамен

Для заглубленных фундаментов практикуется укладка прута 12 мм в верхней и нижней части. При большой общей нагрузки из-за невозможности монтажа обвязочных колец аналогичная арматура с сечением 12 мм используется, чтобы армировать сборный ленточный фундамент по вертикали.

Свайный фундамент

Если предполагается возведение веранды, эркера или хозяйственного пристроя, длина основы может быть увеличена до 12 м и свыше того.

цены на свайный фундамент Столбчатый фундамент.

Расчет и возведение стен

Важным параметром расчетов является толщина стен. Можно добиваться различной толщины, укладывая элементы поперек (торцами наружу и внутри дома), вдоль на широкую плоскость или вдоль на ребро. Профессионалы называют эти виды кладки соответственно – в камень, в полкамня, в четверть камня. Толстые стены обеспечивают прочность и теплоизоляцию. Сэкономив на толщине, придется увеличить расходы на утепление.

Кладка «в камень».

Несущих стен в доме 10х10 м – 5 штук, каждая длиной 10 м, а высота выбирается произвольно (обычно – 2,8-3,0 м). таким образом рассчитать площадь каждой стены и их суммарную площадь не представляет труда. Полученное значение необходимо разделить на площадь той стороны блока (кирпича, бруса и пр.), которая образует плоскость стены. Из полученных значений необходимо вычесть площадь оконных и дверных проемов дома в пересчете на элементы кладки.

Необходимо ввести в смету расходы на клей или кладочный раствор. Для каждой стены, зная схему выкладки и площадь стены дома 10х10 м следует рассчитать количество вертикальных и горизонтальных швов. Эти величины умножают на соответствующие площади контактирующих поверхностей. Толщина слоя определяется типом связующего компонента, например, клей для пеноблоков наносят толщиной 5 мм.

Кладка блоков на клей.

Общая площадь швов, умноженная на эту величину, дает необходимый объем состава.

Сколько стоит каждый вид материалов подсчитать легко, умножая действующую цену на необходимое количество.

Расчет крыши

  • При самостоятельном проектировании важно учитывать:
  • несущую способность элементов (бруса, балок и пр.),
  • нагрузку от общей массы конструкции,
  • нагрузку от снега и льда, задерживающихся на кровле,
  • ветровые нагрузки.

Расчет материалов для кровельного «пирога» и верхнего покрытия ведется по общей площади поверхности крыши, вычислить которую не сложно, зная конфигурацию и основные геометрические параметры дома 10х10 м. Принимают во внимание также:

  • нюансы раскроя (для точности можно нарисовать эскиз раскладки),
  • необходимость укладки внахлест для максимальной герметизации.

«Пирог» состоит из слоев:

  • гидроизоляции,
  • теплоизоляции,
  • пароизоляции.

Пример схемы кровельного «пирога».

К дополнительным материалам относят крепежные элементы, клеящие мастики для рулонных покрытий, прижимные планки и пр.

Важно: При равной площади стоимость крыши дома сложной конфигурации будет больше из-за сложности раскроя с образование большего количества обрезных отходов и необходимости применения дополнительного крепежа (планок, метизов и т.п.).

Простая конфигурация кровли. Кровля сложной геометрии.

Применяя указанные выше принципы расчета можно узнать, сколько стоит строительство в перспективе.

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03. 01-87 и ГОСТ Р 52086-2003

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком

Дополнительная информация

.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Общие сведения по результатам расчетов

  • Общая длина ленты
  • Площадь подошвы ленты
  • Площадь внешней боковой поверхности
  • Объем бетона
  • Вес бетона
  • Нагрузка на почву от фундамента
  • Минимальный диаметр продольных стержней арматуры
  • Минимальное кол-во рядов арматуры в верхнем и нижнем поясах
  • Минимальный диаметр поперечных стержней арматуры (хомутов)
  • Шаг поперечных стержней арматуры (хомутов)
  • Величина нахлеста арматуры
  • Общая длина арматуры
  • Общий вес арматуры
  • Толщина доски опалубки
  • Кол-во досок для опалубки

ФУНДАМЕНТ ПОД КЛЮЧ по ГОСТ и СНиП за 10 ДНЕЙ

Выбираем фундамент. Виды фундамента: Фундамент в Томске.

Возьмем 4 основных конструкции фундамента:

1. Ленточный фундамент
Самый распространенный вид фундамента, который подходит для всех типов домов – дерево, камень, бетон, кирпич. Способен выдерживать серьезные нагрузки, при создании подвальных помещений и цокольного этажа используют именно этот вид фундамента, подходит для любого типа грунта, прочный и долговечный, устойчив к промерзанию почвы. Мы в основном применяем этот фундамент в сочетании свай – ленточный фундамент на сваях. При профессиональном его исполнении прослужит Вам без капризов не одно поколение.

2. Столбчатый фундамент
Этот фундамент выбираю для небольших деревянных строении. Его достоинство – это низкие финансовые затраты и маленькая трудоемкость. Но надо учитывать, что есть сложности в сооружении подвальных и цокольных помещениях, а так же неустойчивость на слабонесущих грунтах.

3. Плитный фундамент
Этот вид фундамента очень крепкий, хорош в районах со сейсмической активностью, на слабых и неоднородных грунтах, на почвах с повышенным уровнем грунтовых вод. Основание этого фундамента может служить и полом постойного сооружения. Минусы – дорогой (много потребуется бетона и метала) невозможно будит устроить цоколь или подвал.

4. Свайный фундамент
Поскольку это не только дорого, но и довольно трудоемко, при частных застройках такой вариант используется редко. Плюсы – можно использовать сразу после установки, прочность и долговечность, хорошо использовать на больших склонах и неровностях, небольшие затраты на бетон.

Мы надеемся, что эта маленькая статья помогла Вам немного разобраться видах фундамента. Если есть вопросы и предложения по этой теме — пишите, предлагайте. Мы постараемся ответить на Ваши вопросы по теме- виды фундаментов и на другие любые вопросы связанные со строительством Вашего дома. Заявку на консультацию можно оставить в разделе контакты.

Ленточный фундамент для деревянного дома, строительство ленточного фундамента для каркасного, брусового коттеджа

Ленточный фундамент для деревянного дома

«Зодчий» оказывает услуги по возведению ленточного фундамента. Такой фундамент представляет собой замкнутый контур (ленту) — полосу из железобетона. Он устанавливается под всеми несущими стенами деревянного дома и распределяет его вес по всему своему периметру, оказывая сопротивление силам выпучивания почвы, избегая проседания и перекоса здания.

Ленточный фундамент устанавливается на участке с перепадом высот от 10 до 60 см и оптимально подходит для строительства деревянных домов на глинистой и суглинистой почве, песчаных и супесчаных грунтах.

Преимущества ленточного фундамента

  • Прочность, способность выдерживать большие нагрузки
  • Длительный срок службы
  • Защита подпольного пространства от продувания
  • Может быть разной ценовой категории в зависимости от типа (монолитный или сборный)

Ленточные фундаменты делятся на монолитные и сборные; поверхностные, мелкозаглубленные и заглубленные. Все они представлены в ассортименте компании, используются главным образом при возведении каркасных и брусовых дачных домов, а также коттеджей.

Ленточные фундаменты представлены на выставочных площадках компании, посетив которые, можно не только определиться с выбором дома, но и проконсультироваться со специалистами отдела фундаментов, которые подскажут какой вид фундамента подойдёт для вашего будущего дома наилучшим образом.

Строительство ленточных фундаментов осуществляется бригадой из 2-4 квалифицированных рабочих. В летнее время такой фундамент устанавливается от 3 до 14 дней в зависимости от размера постройки и погодных условий, в зимнее – от 4 дней. В стоимость ленточной конструкции уже включены доставка и установка.

Получить подробную информацию по возведению ленточных фундаментов можно по телефонам +7 (495) 739-89-90
