Мост мостового крана — устройство и виды.

13-07-2021

Мост (пролетное строение, балка) мостового крана — это основа всей конструкции данного типа грузоподъемного оборудования, от которой, в большей степени, зависит его грузоподъемность. Перемещается пролетное строение по подкрановым путям (рельсам). Происходит это благодаря перпендикулярно смонтированным на его торцах концевым балкам с колесами. На мосту устанавливается механизм для подъема и перемещения вдоль пролета грузов (подвижный тельфер или грузовая тележка), а также, при необходимости, кабина оператора и автоматизированные системы защиты и управления.

Несмотря на кажущуюся простоту, устройство пролетного строения мостового крана имеет ряд интересных особенностей, с которыми мы ознакомим Вас прямо сейчас.

Устройство моста мостового крана: особенности конструкции и монтажа

Виды конструкций

В зависимости от особенностей производственного участка, на котором будет установлен кран, и предъявляемых к оборудованию требований, сечение мостового крана выполняется в виде:

  • двутавра для конструкций минимальной грузоподъемности грузоподъемностью от 0,5 до 2 т и длиной пролета до 9 м. Преимущества двутаврового моста — минимальная трудоемкость изготовления и, соответственно, стоимость;
  • сварная балка — для мостов грузоподъемностью от 1 до 16 т и длиной пролета от 10 до 28 м;
  • коробчатого сечения — для более крупных балок грузоподъемностью от от 5т до 20 т и выше, длиной пролета от 16 до 40 и более метров.

На заметку!

На нашем заводе мы производим краны с мостами коробчатого сечения или сварной балки для средних типов кранов, и для самых маленьких — из прокатной балки. Наши краны отличаются высокой пространственной жесткостью, относительной простотой конструкции, отсутствием по углам контура напряжений от вертикальных и горизонтальных нагрузок. Данные преимущества обеспечивают таким мостам большую (по сравнению с двутавром) грузоподъемность и существенно расширяют область их применения.

Мост коробчатого сечения

Мостовой кран с мостом из сварной балки

Классификация мостов мостового крана в зависимости от способа установки

В зависимости от расположения балки относительно крановых путей, различают следующие виды подобных конструкций:

  • Подвесные — монтируются на концевые балки подвесного типа, которые в свою очередь подвешиваются на нижнюю «полку» подкранового рельс, а в виде балок, чаще всего применяются балки типа М. Преимуществами таких мостов являются: простота монтажа и относительно небольшая его стоимость (нет необходимости в установке дополнительных опор и эстакад)
  • Опорные — монтируются на концевые балки опорного типа, которые соответственно опираются на верхние «полки» рельсов. Такой монтаж обеспечивает большую прочность конструкции и возможность эксплуатации оборудования в более интенсивном режиме, по сравнению с подвесным способом, что актуально для крупных складов, грузовых терминалов и металлобаз.

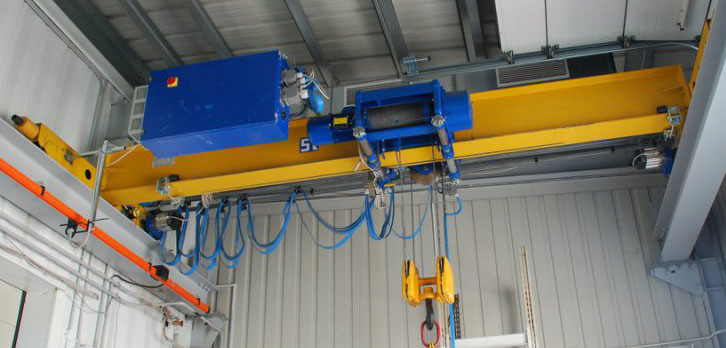

  • Опорный мостовой однобалочный электрический кран
  • Подвесной мостовой однобалочный ручной кран

Характеристики и область применения одно- и двухбалочных типов мостового крана

Понятие одно- и двухбалочные мосты применимы к конструкциям, которые имеют коробчатое или двутавровое сечение. Относительно таких мостов необходимо сказать следующее:

  • Однобалочные мосты имеют относительно небольшой вес, грузоподъемность до 20 т и не предназначены для интенсивной эксплуатации в тяжелых условиях. Такие конструкции прекрасно подходят для перемещения небольших металлических заготовок, изделий из бетона, а также сыпучих и кусковых материалов.
  • Двухбалочные мосты предназначены для длительной эксплуатации в интенсивном режиме, имеют грузоподъемность от нескольких десятков до сотен тонн и используются для перемещения грузов в тяжелом машиностроении, на предприятиях добывающей и перерабатывающей промышленности, обогатительных комбинатах. Для размещения таких конструкций необходимо просторное помещение, так как монтируются они на крановых эстакадах.
  • Двухбалочный мостовой электрический кран
  • Мостовой однобалочный подвесной электрический кран

Кроме количества балок, мосты мостового крана отличаются между собой еще и количеством пролетов, которых также может быть 1 или 2.

Особенности одно- и двухпролетных строений мостового крана

Подавляющее большинство мостовых кранов имеют один пролет и две опоры. Длина таких конструкций варьируется в пределах от 4,2 до 15 м. Для пролетов длиной от 18 до 24 м используют двухпролетные мосты с тремя точками опоры — две по краям и одна по центру в месте стыкового соединения двух балок.

На заметку!

Наше предприятие под заказ изготовит двухпролетные подвесные мостовые краны с длиной пролета 9,0 м+9,0 м, 10,5 м+10,5м или 12 м+12 м с мостами коробчатого сечения.

Механизмы передвижения мостового крана

В зависимости от используемого привода мостового крана различают ручное и электрическое грузоподъемное оборудование.

В основе техники с ручным механизмом передвижения моста мостового крана лежит вал-трансмиссия, а само оборудование используется для перемещения нетяжелых мелкогабаритных грузов на небольших скоростях.

Перемещение моста кранов с электрическим приводом по рельсовому пути осуществляется за счет электродвигателя и редуктора хода мостового крана. В качестве грузоподъемного механизма на таком оборудовании используется ручная или электрическая таль. Использование электротельфера позволяет поднимать грузы большего, по сравнению с ручным приводом, веса.

Краны мостового типа от «АТЛАНТ КРАН» — надежность и качество, проверенные временем

На протяжении более чем 10 лет наша компания успешно занимается разработкой проектов, изготовлением и установкой мостов мостового крана, в том числе, и по индивидуальным проектам, с учетом специфики производственного участка и бизнеса заказчика в целом. Наши специалисты всегда готовы проконсультировать Вас относительно технических характеристик типового оборудования или принять заказ на изготовление нестандартной модификации моста.

Для получения дополнительной информации или заказа необходимой конструкции, свяжитесь с нашими специалистами любым удобным для вас способом — по телефону, электронной почте, при помощи формы заказа или обратной связи. Также мы всегда рады видеть Вас в нашем офисе, расположенном по адресу: г. Москва, ул. Перерва, дом 1, строение 1, комната 314.

Остались вопросы?

Оставьте заявку и наши менеджеры свяжутся с Вами в ближайшее время.

Дополнительная информация

Кран-балки (мостовые краны)

Продажа машин для подъема грузов со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на кран-балки (мостовые) запрашивайте в отделе грузоподъемного оборудования.

Мостовые краны чаще всего находят применение в строительстве, на промышленных предприятиях и на складах, где они устанавливаются непосредственно в помещении или на специально для этого сооруженных эстакадах. Мостовой кран, оборудованный грейфером, оказался незаменим на предприятиях металлургической промышленности. Различают следующие виды мостовых кранов:

  • кран мостовой однобалочный;
  • кран мостовой двухбалочный;
  • кран мостовой подвесной;
  • кран мостовой электрический;
  • кран-балка подвесная;
  • опорная кран-балка;
  • кран-балка электрическая;
  • кран-балка ручная.

Состав конструкции мостового крана следующий:

  • мост;
  • грузовая тележка;
  • кабина;
  • крановый путь.

Принцип работы мостового крана ничем не отличается от работы любого подъемного крана, за исключением того, что передвижение крана осуществляется по проложенному подкрановому рельсовому пути. Скорость движения крана относительно небольшая и в типовых моделях она бывает меньше или равняется 0,53 м/сек. Грузоподъемность различных моделей мостовых кранов позволяет им поднимать груз массой от 5 до 600 тн, причем грузы могут быть самые разные, включая сыпучие и высокотемпературные.

Кран-балки электрические

Кран-балка опорная электрическая

Краны мостовые опорные однобалочные предназначеды для погрузочно-разгрузочных работ, один из самых популярных видов груоподъемного оборудования, отличается разнообразием параметров и спектора применения. Грузоподъемностью до 1 тонны, как правило называются опорными кран-балками. Широко используются в производственных цехах, на технологических линиях, многие цеха изначально сконструированны с опорами на колоннах для установки подкрановых путей. В остальных случаях отдельно конструируется подкрановая эстакада, которая может монтироваться как в помещении так и на открытом воздухе.

Основные элементы крана: мост, концевые опорные балки, электрическая таль, токоподвод по крану.

Краны могут оснащаться дополнительными устройствами:

  • разнообразные грузоподъемные устройства;
  • дополнительные скорости подъема и перемещения;
  • дополнительные тормоза;
  • ограничитель грузоподъемности;
  • радиоуправление;
  • частотный регулятор для плавного изменения скорости транспортировки груза;
  • комплект троллейного питания.

Технические характеристики:

  • Грузоподъемность — 1, 2, 3.2, 5, 10, 12.5, 16 тонн
  • Пролет крана — от 3 до 28 метров
  • Режим работы крана — 3К (5К)
  • Окружающая среда: температура от -20 до +40 С (-40 — +40)

Варианты исполнения:

  • общепромышленное;
  • пожаробезопасное ПI; ПII; ПIIа; ПIII;
  • взрывозащищенное до IIBT4.

Кран-балка подвесная электрическая

Краны мостовые подвесные электрические являются оптимальный техническим решением для пощений с ферменной конструкцией перекрытий. Основные преимущества перед мостовыми опорными кранами, больший охват площади помещения, большие высоты подъема. Основные элементы крана: мост, концевые подвесные балки, электрическая таль, токоподвод по крану. Движение крана осуществляется по подвесным подкрановым путям (двутавровым балкам закреплёных на перекрытии), с помощью концевой подвесной балки (элемент с колёсными парами, приводимый в движение мотор-редуктором). Подъем груза осуществляется электрической талью. Предвижение по мосту крана осуществляется электрическими каретками установлеными на таль.

Кран-балки разделяются по типу конструкции на однопролётные и двухпролётные, а также на однобалочные и двухбалочные.

Краны могут оснащаться дополнительными устройствами:

  • разнообразные грузоподъемные устройства;
  • дополнительные скорости подъема и перемещения;
  • дополнительные тормоза; ограничитель грузоподъемности;
  • радиоуправление;
  • частотный регулятор для плавного изменения скорости транспортировки груза;
  • комплект троллейного питания.

Технические характеристики:

  • Грузоподъемность — 1, 2, 3.2, 5, 10, 12.5, 16 тонн
  • Пролет крана — от 3 до 28 метров
  • Вылет консоли- от 0 до 1,5 метра
  • Режим работы крана — 3К (5К)
  • Окружающая среда: температура от -20 до +40 С (-40 — +40)

Варианты исполнения:

  • общепромышленное;
  • пожаробезопасное ПI; ПII; ПIIа; ПIII;
  • взрывозащищенное до IIBT4.

Кран-балки ручные

Кран-балка ручная опорная

Краны ручные опорные ТУ 3159-046-00211292-2011.

Ручные опорные кран-балки с ручной талью предназначены для подъема и перемещения грузов в помещении или под навесом при температуре от -20 до +40°С, а также -40°С до +40°С. Кран с ручным приводом на передвижение оборудован ручной червячной талью соответветственной груподъемности, входящая в базовую стоимость крана. Основные элементы крана: мост, концевые опорные балки, таль.

Возможно изготовление Взрывозащищенных и Химостойких кранов, а также кранов для работы вне помещения и для тяжелых режимов эксплуатации. При большей грузоподъемности возможно изготовление двухбалочных кранов.

Технические характеристики:

  • Тип железнодорожного подкранового пути: рельс Р 24 ГОСТ 6358-82
  • Тип специального подкранового пути: Квадрат 50 ГОСТ 6368-71
  • Грузоподъемность — 1, 2, 3.2, 5, 8 тонн
  • Пролет крана — от 3 до 9 метров
  • Режим работы крана — 1К

Окружающая среда: температура от -20 до +40 С (-40 — +40)

Варианты исполнения:

  • общепромышленное;
  • пожаробезопасное ПI; ПII; ПIIа; ПIII;
  • взрывозащищенное до IIBT4.

Кран-балка ручная подвесная

Краны мостовые подвесные ручные ТУ 24.00.4912-2007.

Ручные подвесные кран-балки с ручной талью предназначены для подъема и перемещения грузов в помещении или под навесом при температуре от -20 до +40°С, а также -40°С до +40°С. Кран с ручным приводом на передвижение оборудован ручной червячной талью соответветственной груподъемности, входящая в базовую стоимость крана. Основные элементы крана: мост, концевые опорные балки, таль. Возможно изготовление Взрывозащищенных и Химостойких кранов, а также кранов для работы вне помещения и для тяжелых режимов эксплуатации.

Технические характеристики:

  • Грузоподъемность — 1, 2, 3.2, 5, 8, 10 тонн
  • Пролет крана — от 3 до 9 метров
  • Режим работы крана — 1К

Окружающая среда: температура от -20 до +40 С (-40 — +40)

Варианты исполнения:



  • общепромышленное;
  • пожаробезопасное ПI; ПII; ПIIа; ПIII;
  • взрывозащищенное до IIBT4.
