Подготовка грунта

Прежде чем «печь строительный пирог», образно говоря, «замесим тесто», т.е. подготовим грунт. Для начала снимаем плодородный слой почвы. Вещь ценная, но предназначена не для строительства.

Уплотненная песчано-гравийная смесь

Выполняется, для того чтобы свести к минимуму усадку. Оптимальным вариантом засыпки служит песчано-гравийная смесь. Данную смесь будет необходимо уплотнить. Можно для этой цели использовать собственные сапоги, но в XXI веке предпочтительнее высококлассная техника, например, вибротрамбовка.

Полученная поверхность должна быть ровной.

Теплоизоляция полов по грунту

Внимание! Добрались до главного элемента «пирога». Почему главного? Гравий и песок, о которых только что шла речь, а также полиэтилен и цемент, о которых скажем ниже, не подразумевают разнообразия вариантов. Проще говоря, они все одинаковые. А теплоизоляция может быть разная.

Прежде всего, она бывает органической и неорганической по своей химической природе. Среди неорганических утеплителей наиболее популярны так называемые минеральные ваты: каменная вата и стекловата. Однако их нельзя применять для утепления пола по грунту. Они прекрасно впитывают воду, которая резко снижает теплоизолирующие свойства материалов.

Изделия из пенополистирола снискали себе славу качественных утеплителей и широко применяются для теплоизоляции строительных конструкций. Однако хрупкий белый пенопласт используется в качестве теплоизоляции только на тех участках, где невелика опасность контакта с водой. Но где грунт, там и грунтовые воды. И вторая разновидность пенополистирольных теплоизоляционных материалов — ПЕНОПЛЭКС®, изготовляемый с применением метода экструзии, — будет весьма уместен. Он обладает нулевым водопоглощением, которое сохранит в неприкосновенности теплоизоляционные свойства материала. Получается, что для утепления пола по грунту у ПЕНОПЛЭКС® альтернативы нет. Это подтверждают цифры.

Преимущества ПЕНОПЛЭКС®

Приведем небольшую таблицу с указанием главного параметра, определяющего теплозащитные возможности того или иного теплоизолятора — коэффициента теплопроводности λ.  Данные таблицы основаны на СП 50.13330.2012 «Тепловая защита зданий».

Чем ниже λ, тем лучше материал подходит для теплоизоляции, т.к. хуже проводит тепло.

Помимо высоких теплозащитных свойств и нулевого водопоглощения следует упомянуть о высокой прочности ПЕНОПЛЭКС® — легкого, но способного выдержать до  27 тонн на один квадратный метр поверхности. Поэтому он будет прекрасно работать с залитой выше цементно-песчаной стяжкой и выдержит все нагрузки.

Также важно отметить биологическую стойкость этого материала, который совершенно не интересен вредоносным бактериям, грибку и плесени. Во-первых, потому что не поглощает воду, необходимую всем живым существам, в том числе и этим. Во-вторых, он не может служить для них питательной средой. Поэтому микологические испытания ПЕНОПЛЭКС® подтвердили его устойчивость к образованию грибка.

Испытанный материал

Каждый из нас рассчитывает прожить долгую и счастливую жизнь. И в этом случае правы те, кто строит свой дом основательно, с применением долго живущих материалов. ПЕНОПЛЭКС® был самым серьезным образом испытан на долговечность.

В лаборатории Научно-Исследовательского Института Строительной Физики Российской Академии Архитектуры и Строительных Наук (НИИСФ РААСН) образцы материала подвергали циклическому температурно-влажностному воздействию. Цикл состоял из двух замораживаний до – 40°С, чередовавшихся нагревом до + 40°С, и последующей выдержкой в воде. По температурно-влажностному воздействию это эквивалентно одному году эксплуатации.

ПЕНОПЛЭКС® прошел 90 таких циклов без изменения формы и своих технических характеристик. С учетом коэффициентов запаса долговечность ПЕНОПЛЭКС® оценивается в 50 лет. Это значит, что до следующего ремонта теплоизоляции пола по грунту вырастет не одно поколение жителей дома.

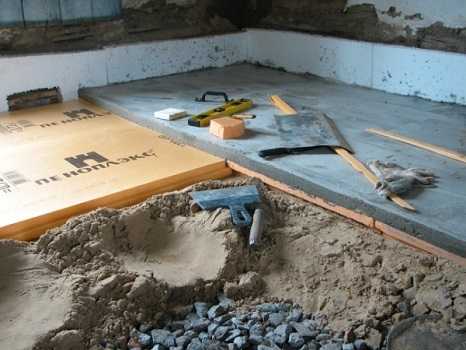

Монтаж узла утепления полов по грунту

Процесс обустройства утепления пола по грунту ПЕНОПЛЭКС® легок, как сам материал, и приятен. Утомленные тяжелой физической работой с грунтом, вы с наслаждением передохнете в ходе кройки, резки и удобной укладке ПЕНОПЛЭКС®. Этому способствует однородная структура материала (поэтому он не крошится), оптимальный размер плит и Г-образные кромки по всем краям плит, благодаря чему они хорошо стыкуются. Плиты укладываются вразбежку.

Техническая пленка

Про этот слой можно найти в сети массу умных высказываний, но его назначение простое — задержать влагу в цементно-песчаной стяжке, с тем чтобы она набрала должную прочность и не дать попасть данной стяжке в межплитное пространство. Поэтому обойдемся обычным полиэтиленовым покрытием.

Рулоны полиэтилена укладываются внахлест на 10-15 см для надежности, а верхние кромки выводятся вверх на пару сантиметров.

Цементно-песчаная стяжка

Работа производится в два этапа. Сначала кладется стальная сетка с ячейками 10х10 см, диаметром проволоки 3-4 мм.

Сетка  укладывается в нижние слои стяжки таким образом, чтобы оказаться внутри нее. Для этого она немного (на 10-15 мм) приподнимается над теплоизоляцией с помощью  фиксаторов для арматуры  «стульчик» или других. При больших значения толщины стяжки используйте «стульчики» высотой 20-30 мм.

А, потом, заливается слой раствора до проектной толщины.

Резюме

Пол по грунту с применением в качестве утеплителя надежных и эффективных плит ПЕНОПЛЭКС® прослужит долго без потери технических характеристик. С учетом его 50-летней долговечности после обустройства такой теплоизоляции пола по грунту до ее следующего ремонта вырастет не одно поколение жителей дома.

www.penoplex.ru

Утепление полов по грунту

Утеплить полы по грунту нужно обязательно, так как никакое напольное покрытие не убережет от холода, который идет непосредственно с земли. А в обратном направлении уйдет тепло из дома. Теплоизоляционный слой в полах по грунту должен быть достаточной толщины, экономически целесообразным, чтобы теплопотери через пол соответствовали нормативам (СНиП).

Толщина теплоизоляционного слоя

Для не отапливаемых полов потребуется минимум 10 сантиметров пенополистирола в умеренном климате. А с системой «водяной теплый пол» рекомендуется укладывать не менее 15 см пенополистирола, так как перепад температур через слой утепления может достигать 25 – 30 градусов, и каждый добавленный сантиметр существенно снижает уход тепла и экономит деньги.

Полы по грунту делаются в соответствии с проектными решениями, на устойчивых грунтах, после геологических исследований. В этой конструкции должна обеспечиваться устойчивость фундамента при морозных подвижках грунта, т.е. неподвижность фундамента относительно грунта внутри дома.

Прежде чем говорить об утеплении полов по грунту, рассмотрим подробнее их конструкцию.

Как делаются полы по грунту

Утепление полов по грунту не будет иметь смысла, если сами полы сделаны с нарушением технологии, — конструкция из множества слоев.

На схеме указано следующее.

1. Первый слой – это материнский грунт, который находится внутри периметра дома и не удалялся при ведении строительных работ. Он выравнивается, трамбуется с помощью трамбовочной плиты (машины).
2. Насыпные слои грунта толщиной по 20 см служат для поднятия уровня полов на нужную высоту. Каждый слой после засыпки трамбуется. Толщину более 20 см делать нельзя, что бы трамбовка машиной была качественной.
3. Слой крупнофракционного щебня (фракция не меньше 50 мм). Досыпка щебнем делается толщиной 10 – 20 см, после чего он трамбуется машиной. Предназначение слоя максимально уплотнить грунт. При трамбовке щебня создаются точечные, очень большие нагрузки на грунт, и он уплотняется.
4. Выравнивание песком или некрепким цементно–песчаным раствором (предпочтительно). Слой нужен для выравнивания поверхности щебенки, что бы создать ровную площадку под настилку гидроизоляции. Песок обильно поливается, трамбуется.
5. Слой парогидроизоляции. Его цель – не допустить увлажнения полов и всего дома паром, который выходит из грунта. Парогидроизоляция играет ключевую роль во всей конструкции. От качества и надежности на весь период эксплуатации будет зависеть сохранность напольного покрытия, стен, дома в целом, теплоизоляция пола.

   Поэтому для парогидроизоляции выбирают только качественные материалы, специально предназначенные для этого. Может быть использована специальная пароизоляционная долговечная мембрана, может – рубероид в два слоя. Настилка ведется с нахлестом отдельных частей на 30 см, заворот на стены делается такой же длины.

6. Слой утепления, рассмотрим ниже. Он обычно покрывается полиэтиленовой пленкой, которая служит для предотвращения попадания раствора в щели между плитами утеплителя, и что бы «в случае чего» можно было вынуть утеплитель из под стяжки неповрежденным.
7. Стяжка — основной несущий элемент конструкции полов по грунту. Делается обязательно армированной и обязательно прочной. Она перераспределяет давление, которое оказывается на полы в доме, на большую площадь грунта. Стяжка заливается легким бетоном или цементно-песчаным раствором высокой прочности толщиной не менее 5 сантиметров.

   Армируется обычно сеткой с ячейкой 5 -7 сантиметров и толщиной проволоки 2 – 3 сантиметра, уложенной на высоте 1 – 2 сантиметра. В случае создания теплых полов, стяжка делается по особой технологии, сетка кладется на полиэтилен, к ней подвязывается трубопровод с теплоносителем уложенный по особой конфигурации. В стяжку добавляется связующие фиброволокна, а также пластификаторы, для придания прочности и эластичности при тепловых расширениях. Также стяжка делится на небольшие квадраты швами шириной 2 см, что бы не допустить критической напряженности.

8. Напольное покрытие. На полы по грунту может быть уложено любое напольное покрытие. А с «теплыми полами» сочетаются только специальные виды напольных покрытий.

Выбираем утеплитель не накапливающий воду

Рассмотрим подробней вопрос выбора утеплителя для полов по грунту. В продаже рекламируется довольно много теплоизоляторов, пригодных под стяжку. У них разные названия, но это многообразие обманчивое, под различными названиями в основном скрывается одно и то же.

Принципиально все утеплители делятся на два больших класса,- пароводонепроницаемые и те которые напитываются водой и пропускают через себя водяной пар.

Под стяжкой в полах по грунту желательно укладывать паронепроницаемые материалы. В основном, из-за риска нарушения пароизоляции от грунта. Потому что вентиляции для утеплителя в этой конструкции не предусмотрено.

Остерегаться минераловатных плит

Как известно, без вентиляции, утеплители пропускающие пар и влагу, монтировать не допустимо даже в тех местах, где возникновение излишней влажности маловероятно.

Поэтому, не совсем понятно предназначение прочных минераловатных плит, которые, кстати, рекламируются для заделки под стяжку. Точка росы в конструкции полов по грунту будет как раз в утеплителе, он может насыщаться влагой через бетон и сверху, и снизу, при этом потеряет свои свойства.

Поэтому выбор падает исключительно на пароизолятор, — утеплитель, которому будет все равно, какие и куда перемещаются пары, от их воздействия он свойств не потеряет. В основном под стяжкой применяется экструдированный пенополистирол.

Возможные варианты

• заливка пенополиуретаном высокой плотности. Но с ним труднее создать верхнюю ровную поверхность. Нужна особая технология, которая еще больше удорожает работу.
• подойдет очень долговечное пеностекло. Но оно в разы дороже, и его слой потребуется больше из-за в 2 раза большего коэффициента теплопроводности, кроме того внимательно нужно смотреть на нагрузку и прочность самого материала….

В общем, разумной альтернативы пенополистиролу под стяжкой на сегодняшний день нет.

Отдельные особенности создания утеплительного слоя

Толщина пенополистирола не должна быть меньше 10 сантиметров, или утечки тепла в землю будут слишком существенные, конструкция считается нормативами экономически не целесообразной.

Но желательно в полах по грунту увеличить толщину этого утеплителя еще больше – до 15 сантиметров. Единовременная затрата, окупится позже. Ведь дом должен эксплуатироваться очень долго?

Обычно утеплитель укладывается в два слоя, со смещением швов в верхнем слое относительно нижнего. Все щели заделываются обрезками пенополистирола и его стружкой.

Совместно с утеплителями-пароизоляторами не допускается применение монтажной пены. Она напитывается влагой также легко, как и минвата, но при этом теряет свою структуру, разрушается.

По контуру комнаты устанавливаются бортики из пенополистирола толщиной 3 см и высотой – на уровне стяжки. Т.е. стяжка не должна где-либо прикасаться к стенам.

Также, если линейный размер стяжки превышает 3 – 4 метра, то рекомендуется разрывать ее швом шириной 2 см, который заполняется пенополистиролом, что бы сохранить целостность при высыхании и температурных перепадах.

Полы по грунту, правильно утепленные, являются прекрасной основой для любого напольного покрытия.

teplodom1.ru

Утепление пола в доме по грунту (земляного) пенопластом

Устройство пола в частном доме обуславливается конструктивными особенностями строения. С подвалом или без него, но если пол устраивается на грунте, то при этом стяжка или плита бетона смонтирована отдельно от стеновых панелей. Бетон – не самый лучший материал для обеспечения комфортного тепла на грунте, поэтому необходимо утепление. Однако данный вариант укладки не подходит для слишком рыхлой почвы или где уровень грунтовых вод слишком высок.

Обустройство теплого пола – многослойная конструкция, в которой могут использоваться разные утеплители.

Технологические особенности и варианты слоев

Выполнение работ по утеплению полов в частном доме возможно двумя способами, отличающимися типом и выбором подстилающего слоя

Рекомендуем к прочтению:

Бетонный слой

Считается основным пирогом утепления. Последовательность укладки слоев утепления земляного пола своими руками:

1. Уплотненный. Состоит из засыпания вынутого ранее грунта обратно. Утрамбовка производится один раз на толщину 200 мм. Мера позволяет снизить риск появления трещин в будущем полу. Как это сделать показано на видео.
2. Щебневый. Среднефракционный увлажненный щебень (размеры фракций 20-60 мм), нужно насыпать толстым слоем (70 мм), разровнять и уплотнить. Задача слоя – доуплотнение грунтовой основы.
3. Подстилающий бетон. Назначение слоя – основа под гидроизоляцию. Рекомендованная толщина 60-70 мм, применима марка бетона М100. Укладка производится ровно, без резких перепадов.

Важно! После монтажа утеплителя, перепады высот не должны составлять более 3-5 мм на рейку 2 метра.

4. Гидроизоляционный слой. Используется рубероид, пленка ,уложенная в два слоя, мембрана полимерно-битумная или ПВХ.
5. Утепление. Утепление производится горизонтально и на сухую поверхность. Важно соблюдать целостность листов и тщательность стыковки. Образовывающиеся со стороны фундамента мостики холода устраняются вертикальной укладкой утеплителя высотой 40-50 мм. Причем их нужно закрепить дюбелями.

Важно! После укладки утепления нужно проверить уровень поверхности – она должна быть расположена на уровне горизонтального гидроизолирующего слоя фундамента.

6. Пароизоляция. В частном доме лучше всего использовать мембраны полимерно-битумные. Кроме того, что монтаж легко произвести своими руками, материал отлично соотносится по цене/качеству. Уложенные поверх земляного пола, мембраны не подвергаются гниению, долго служат, но стоят дороже, чем полиэтиленовая пленка. С нею тоже можно работать на грунте, если не повредить при заливке бетона, а вот проверить целостность после этой операции невозможно. Поэтому, пленку необходимо укладывать в 2-3 слоя.
7. Стяжка из цемента. Для монтажа нужен раствор М100, армируется слой проволочной сеткой с размером ячеек 100*100 мм.

Совет! Специалисты рекомендуют заливку стяжки с заходом на фундамент, особенно, если грунт «играет». Размер захода 10-15 мм. Операция поможет предотвратить растрескивание пола по периметру стеновых панелей.

Бетонную подготовку можно заменить подушкой из песка. Размер 150 мм, а последовательность обустройства пирога утепления пола такая же. Но данный вариант не обеспечит ровность поверхности в частном доме, даже если грунтовый слой идеально выровнен.

Теплоизоляция полов: способы и особенности

• Пенополистиролом, пенопластом. Утепление земляного пола требует укладки в основание 30 см гравия, покрытого бетонной стяжкой (100 мм). Укладка плит пенопласта производится на гидроизоляцию, поверх чего наносится стяжка толщиной 4 см, армированная стальной/полимерной сеткой. Завершается монтаж чистовым полом. Можно уложить гидроизоляцию поверх плиты, чтобы пенопластом была покрыта стяжка. Этот способ исключает попадание раствора между плитами материала и, соответственно, препятствует образованию мостиков холода.

Совет! Крайне важно правильно просчитать суммарную толщину при работе с пенополистиролом. Уровень горизонтальной и вертикальной гидроизоляции (по стенам) должны совпадать.

• Экструдированным пенополистиролом. Твердость плит позволяет выдерживать материалу значительные нагрузки, поэтому можно укладывать сразу на гравий. Особенность не поглощать влагу обеспечивает идеальные технические характеристики материала при работах по грунту, где уровень вод достаточно высок. Но для создания тепла в частном доме толщина слоя материала должна быть не менее 8 см.
• Пенополиуретан. Работы производятся только с самыми жесткими плитами. Низкая паропроницаемость и высокие теплоизолирующие свойства обеспечивают хороший слой утепления на любом грунте. Причем, при работе с земляным полом можно выбирать плиты потоньше.
• Минвата. Также, как и при работе с пенополистиролом, нужно выбирать плотные жесткие плиты, устойчивые к деформации. Укладка над черновым полом производится в 1-2 слоя. Чтобы уменьшить уровень поглощения влаги, нужно обработать плиты гидрофибизирующим средством. Толщина укладки 10 см.

Совет! Пышная структура волокон минваты требует полной изоляции от земли, также как и от последующих, уложенных на вату слоев.

Утепление под чистовым полом можно произвести быстро и просто посредством керамзита. Легкость веса, пористая структура основы обеспечит высокие тепловые характеристики при низком влагопоглощении. Выполняя работы своими руками в частном особняке, нужно выбирать фракции не более 8-16 мм, при этом дополнительной гидроизоляции при засыпке толстого слоя не требуется. Не нужно также настилать/засыпать слои гравия, стяжки и теплоизолирующего материала. Достаточно послойного засыпания керамзита в толщину 15 см и его уплотнения. Для прочности основы и упрощения работ с чистовым полом, керамзитный слой нужно залить слоем тощего бетона. По истечении суток поверхность застывает в корку, поверх которой и монтируется гидроизоляция.

Рекомендуем к прочтению:

В заключение

Чтобы утеплить грунтовый пол собственными силами, не нужно много финансовых вложений и времени. Для создания пирога утепления по земляному покрытию подходят:

• Пеностекло – достаточно экологичный и прочный материал, обеспечивающий долгий срок эксплуатации. Имеет низкую теплопроводность и недостаточную стойкость к механическому воздействию;
• Перлит. Похож на керамзит, но имеет более высокие технические и практические характеристики;
• Опилки. Пропитанная глиной смесь укладывается сразу на грунтовый срез.

Как выполнить работы, а также уточнить нюансы последовательности операций подскажет видео.

centro-pol.ru

Полы по грунту «Пирог» – теплоизоляция, утепление, устройство

Содержание

1. Вступление
2. Технологии утепления и теплоиоляции полов по грунту
3. Разновидности и устройство «Пирога»

Хорошая теплоизоляция пола в частых домах – залог экономии отопления и предотвращение появления влаги, плесени. Если дом не имеет подвала, то в этом случае бетонную плиту или стяжку необходимо закладывать отдельно от стен на грунте. Для того, чтобы холод не тянуло из грунта, пол необходимо утеплить при помощи специальной теплоизоляции по грунту. Однако следует учесть, что в тех местах, где высокий уровень грунтовых вод, такой вариант не подойдет, так как в этом случае рыхлая почва начнет вспучиваться.

Технологии утепления и теплоиоляции полов по грунту

Полы по грунту «Пирог» имеют многослойную структуру, которая может отличаться в зависимости от выбранного типа подстилающего слоя и других материалов.

Подстилающий слой из бетона

Как правило, такой пирог является наиболее оптимальным и основным, который состоит из следующих слоев:

Уплотненная почва

Весь грунт за исключением торфа и чернозема, который выкапывают в процессе подготовки места для фундамента, засыпают назад. Через каждый 200 мм слой его тщательно утрамбовывают, что предотвращает появление трещин на будущем полу.

Трамбуют щебнем

Засыпают щебень, увлаженный с фракцией 20-60 мм слоем 60-70 мм, тщательно разравнивая и трамбуя по всему периметру. Щебень помогает уплотнить верхний слой грунта.

Слой подстилки

Бетонные и деревянные полы по грунту должны иметь слой подстилки из бетона, который считается технологическим, служащим для гидроизоляционной основы. Как правило, толщина слоя составляет примерно 70 мм. Для подстилающего слоя применяют бетон марки М100. Укладывают бетонный слой необходимо аккуратно, без перепадов, чтобы правильно уложить гидроизоляцию. Перепад по высоте не должен превышать от 2 до 5 миллиметров.

Гидроизоляция

В качестве слоя гидроизоляции пирога применяют специальный рубероид наплавляемый, ПВХ мембрану, двухслойную полиэтиленовую пленку, полимерно-битумное покрытие.

Утеплитель

Утепляющий слой тщательно укладывается горизонтально на сухую поверхность. Следует следить за целостностью и качеством уложенного утеплителя, чтобы не было стыков между плитами и листами. Чтобы со стенки фундамента не поступал холод, необходимо укладывать дополнительно уплотнитель вертикально на 40-60 мм, который фиксируется дюбелями. Утеплите должен располагаться непосредственно на уровне гидроизоляционного слоя горизонтального фундамента.

Пароизоляция

Полимерно-битумная мембрана является оптимальным материалом для пароизоляции, которая выполнена на основе стеклоткани и полиэстера. ПВХ-мембрана считается более долговечной, которая не гниет, и сохраняет долгое время свои свойства. Однако такой материал будет значительно дороже по цене. В качестве пароизоляции можно применять двухслойную полиэтиленовую пленку, но она является очень хрупким материалом, который легко повреждается в процесс заливки бетона.

Цементная стяжка

Следующий слой выполняют из цементной стяжки раствором марки М100, который обязательно армируется сеткой с диаметром проволоки 4-6 мм. Стоит учесть, что размер каждой ячейки должен составлять 100х100 мм.

Рекомендация

В процессе укладки стяжки необходимо захватывать на 10-15 мм фундамент, что позволит избежать появления трещин на стене.

Подушка из песка

В данном случае, нет необходимости делать бетонную подготовку, вместо которой применяют песчаную подушку на толщину слоя 150 мм. Однако, в данном случае сложно добиться идеально ровной поверхности основания.

Разновидности и устройство полов на грунтах типа «Пирог»

Кроме вышеописанного основного метода теплоизоляции пола по грунту, существуют и другие не менее эффективные разновидности «пирога»:

Первый вариант

• Слой керамзита 25-40 см;
• Цементная стяжка – 3 см;
• Гидроизоляция;
• Стяжка бетонная 6-10 см;
• Напольные покрытия.

В этом случае керамзит выступает как отличный теплоизолятор, который имеет гранулированную и пористую структуру. Лучше всего использовать керамзит средних фракций 8-16 мм. Если слой керамзита будет толстым, то можно не применять гидроизоляцию в составе «пирога». Так как керамзит заменяет, теплоизолятор, стяжку, гравий. Каждые 15 слоя керамзита необходимо тщательно уплотнять. Верхний слой заливают бетонным тонким слоем.

Второй вариант

• Грунт;
• Глина;
• Песчаная подушка – 5 см;
• Стяжка черновая – 5 см;
• Гидроизоляция;
• Утеплитель для пола по грунту: пенополистирольная плита 10 см или минеральная вата;
• Стяжка чистовая – 8 см;
• Ламинат.

Третий вариант

• Гравий – 30 см;
• Стяжка из бетона — 10 см;
• Гидроизоляция;
• Вата минеральная — 10 см;
• Слой гидроизоляции;
• Армированная стяжка – 5 см;
• Напольное покрытие.

Полы по грунту вида «Пирог» в этом случае укладываются с использованием плит минеральной ваты, что увеличивает жесткость. Благодаря этому удается получить плотный «пирог» устойчивым к деформации. Для того чтобы убрать водопоглащение, все плиты необходимо обработать гидрофибизирующим средством.

o-builder.ru

Пирожки полов. Часть 1. Полы по грунту с утеплителем

---

---

    Полы по грунту требуют к себе более серьезного отношения, чем может показаться на первый взгляд. Полы выполненные в точном соответствии cо СНиП 2.03.13-88 Полы не всегда работают без проблем, которые проявляются в процессе эксплуатации – повышенная влажность в помещении, вздутие финишного покрытия, не греет пол с подогревом и так далее. Я бы мог ограничиться и предложить пирожок полов но, мне бы хотелось, чтобы Вы понимали, зачем тот или иной слой, для чего он нужен. Выполняя демонтажные работы, мы анализировали состояние материалов после длительной эксплуатации для того, чтобы не допускать свои ошибки.

1. Утрамбованный грунт.


   Лучшим и бесспорным вариантом был бы крупный речной песок с минимальной засыпкой 300мм (эта толщина связана с капиллярным поднятием влаги в крупных песках до 300мм). Но крупный речной песок есть не везде и подобная «защита» малоэффективна из-за «паров». Да и вывоз грунта, и завоз на его место песка не дешевое удовольствие. Поэтому вполне возможно использовать естественный (родной) грунт. Конечно кроме торфа, чернозема.

   Если слой насыпного грунта (рыхлого) до 200мм (эта величина зависит от мощности трамбовки) его можно просто уплотнить трамбовкой. Если толщина более 200мм, грунт уплотняется со щебнем фракции 20-60мм. (песок перед уплотнением должен быть влажным).

   Основная ошибка многих, это просто засыпать щебень. при этом они не могут обяснить смысл этого слоя. Это из разряда «слышал звон, да не знаю где он». Основная задача щебня ПОМОЧЬ ВАМ ДОУПЛОТНИТЬ ГРУНТ!

1. Подготовка из тощего бетона.


   Это не конструктивный, а технологический слой. Он необходим для наклеивания наплавляемой гидроизоляции (либо обмазочной, на битумной мастике и стеклоткани из 3-х взаимно-перпендикулярных слоев). Его выполняют из тощего бетона класса В7,5-В10 на фракции щебня 5-20 толщиной 40-50мм. Если грунт был уплотнен щебнем, можно сделать цементно-песчаную стяжку из раствора М50-М75.

   На подготовке должен быть выдержан общий уровень и обязательно сделана выкрышка, по периметру помещения. Радиус примыкания 50-80мм. Если полы без утеплителя, единственное требование к поверхности, без резких перепадов. При последующей укладке утеплителя неровности не должны превышать 3-5мм на 2-х метровую рейку.

Основная задача подготовки ОСНОВА ДЛЯ ОБМАЗОЧНОЙ И ОКЛЕЕЧНОЙ ПАРОИЗОЛЯЦИИ.

   К примеру, если Вы решили ограничиться полиэтиленовой пленкой в качестве пароизоляции, то её можно уложить на уплотненную глину 100-150мм. Затем утеплитель, стяжка, покрытие. Мы так делали, работает. Но только при малых толщинах обратной засыпки.

1. Пароизоляция.

    Наиболее оптимальное решение (из соотношения цен/качество), полимерно-битумные мембраны. Желательно использовать на основе из стеклоткани или полиэстера. ПВХ-мембраны, дороже, но и более долговечны, не подвержены гниению.

    Пароизоляция из полиэтиленовой пленки. Её легко повредить при ходьбе во время заливки бетоном и прочее. Использование пленки в качестве пароизоляции нормами допускается но, только в два слоя. Все таки, я бы не рекомендовал. Большая вероятность её повреждения, а проконтролировать целостность не возможно.

   Основная задача пароизоляции ЗАЩИТА УТЕПЛИТЕЛЯ И НЕСУЩЕЙ Ж/Б ПЛИТЫ (СТЯЖКИ) ОТ ВЛАГИ!

   Часто можно встретить рекомендации:

— положить на грунт Ж/Б плиту, а потом сделать пароизоляцию (которую многие путают с гидроизоляцией).

   Напомню, что в этом случае СНиП по Железобетонным конструкциям требует устройства минимум 50мм защитного слоя до арматуры и ваша плита с 70мм вырастает до 170мм!!!. Второй момент. Какой смысл делать Ж/Б плиту которая должна нести нагрузку пола, а сверху ложить материал (к примеру пенопласт) с гараздо меньшей несущей способность? Вы считаете это логично? 😉

1. Утеплитель.

  Он позволит сэкономить на обогреве помещения так, как потери тепла через пол составляют около 10% от всех потерь в помещении. Здесь может быть несколько вариантов. Выбор зависит от ваших финансовых возможностей.

а. Пенопласт.

Используется минимум ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж) толщиной 20-50мм. Пенопласт со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы. Я не могу дать «голову на отсечение» так, как эту информацию подчерпнул из другого источника). Поэтому перед укладкой пенопласта на полимерно-битумные мембраны следует проложить один слой полиэтиленовой пленки с нахлестом листов 100-150мм. И по пенопласту – еще один слой (перед стяжкой, «береженного Бог бережет» 🙂 ).

б. Пенополистирол.

   Можно укладывать прямо на полимерно-битумные мембраны и заливать растворами на основе цемента. Толщина 20-50мм.

в. Минеральная вата.

  Для пола используют жесткий минераловатный утеплитель толщиной 50мм. В отличии от пенопласта и пенополистирола, минвата впитывает воду с раствора и очень долго ее «отдает». Влагомер может показать влажность стяжки 12-15%, а минвата может иметь влажность 20-25%, что не допустимо для укладки виниловых и деревянных покрытий на клей. Для того, чтобы уйти от этого, достаточно положить один слой полиэтиленовой пленки перед стяжкой или предусмотреть больший технологический перерыв (около 2-х месяцев).

1. Монолитная распределяющая плита.

   Перед её устройством по периметру помещения закрепляется полоса из вспененного пенополиэтилена шириной 120-150мм и толщиной 10-12мм (деформационный шов). Рассмотрим несколько вариантов плиты.

а. Из железобетона.

   В этом случае используют сварную сетку 100*100*3(4) и бетон В12,5 из щебня фракции 5-20мм. Для жилых помещений мин.толщина 80мм, гараж – 100мм. Сетка укладывается в нижнюю часть плиты с защитным слоем 10-15мм.

б. Цементно-песчаная армированная стяжка.

   Сварная сетка 50*50*3(4) и цементно-песчаный раствор М100. Толщина стяжки 50мм для жилых помещений. Для гаража не рекомендую.

в. Керамзитобетон.

   Можно? Можно. Но тогда следует учесть то, что ваш плита будет сохнуть не 1 месяц, а 2-4. Вы готовы ждать? Ответ прост. Керамзит обладает одним «недостатком». Он впитывает сильно влагу и медлено её отдает. Это из-за того, что цемент закрывает поры керазитового наполнителя. В результате лишняя влага выходит очень медленно. (проверено на практике)

1. Выравнивающая стяжка.

    Перед её устройством поверхность распределяющей плиты следует очистить от остатков цементного молочка, грязи, жирных пятен. Прогрунтовать (обязательно дать просохнуть). Выполняется выравнивающая стяжка из цементно-песчаного раствора М100 на речном песке минимальная толщина 20мм. Добавить пластификатор в раствор желательно. Это уменьшит водо-цементное соотношение, увеличит пластичность и как следствие уменьшит количество усадочных трещин в стяжке. Если вы решите добавить ПВА то в соотношении не менее 10% от массы цемента, иначе нет смысла. Но все-таки обратите внимание на современные пластификаторы. Они эффективней и в результате дешевле на 1м3 раствора.

    Поверхность выравнивающей чистовой стяжки затирается. Это обязательный процесс. Он выполняет несколько функций: уплотнение поверхности, удаление цементного молочка с поверхности, более тщательное выравнивание поверхности.

 Задать вопросы и обсудить статью можно на моём блоге «Путь Домой». http://www.wayhome.tv/2011/12/pirozhki-polov-chast-1-poly-po-gruntu/

ООО «Телеос-Буд» Терехов Александр

www.teleos.kiev.ua

---

---

www.teleos.kiev.ua

Утепление пола по грунту — разновидности теплоизоляторов, этапы работ

Прежде чем говорить об обустройстве пола по грунту, стоит понять, что это такое. Простыми словами, пол по грунту – железобетонная или бетонная плита, которая укладывается на землю. Плита никаким образом не связана со стенами дома и его фундаментом. Можно уложить уже готовую плиту или вместо неё обустроить бетонную стяжку.

Однако у пола по грунту отмечается ряд ограничений, они напрямую зависят от свойств почв: такой пол нельзя обустраивать в тех местах, где грунтовые воды расположены рядом с поверхностью земли или же где наблюдаются рыхлые почвы, которые способны под тяжестью вспучиться или просесть. К таковым относится чернозём или песчаные почвы, на такой земле ни в коем случае нельзя обустраивать пол по грунту.

 Однако устройство такого типа пола по плотному и утрамбованному грунту помогает сэкономить временные затраты на строительство и денежные расходы. Вот только при строительстве такого пола нужно понимать, что бетонная плита – холодный материал, и он не обеспечит надёжную защиту от холода, который поступает снизу. Помещение теряет через бетонную плиту примерно 20-25 градусов тепла, поэтому такой тип пола требуется утеплить. В этой статье мы поговорим о том, как происходит утепление бетонных полов по грунту, какой тип теплоизолятора подойдёт для этой цели.

Схема устройства полов по грунту

Виды теплоизоляторов

Требования, предъявляемые к теплоизоляции, изменяются в зависимости от выбранной конструкции. При возведении пола из бетона запрещено применять полужёсткие утеплители, потому что они не имеют достаточной прочности, чтобы свободно выдерживать нагрузку бетонной стяжки. А вот для деревянного пола идеальным решением станет каменная вата и минвата, потому что в такой конструкции утеплительные материалы не подвергаются механическим воздействиям.

Экструдированный пенополистирол

Пенополистирол. Данный материал отлично подойдёт в роли теплоизолятора для пола по грунту. В отличие от пенопласта и прочих материалов, экструдированный пенополистирол отличается отменной прочностью на сжатие, помимо этого, он обладает невысокой степенью теплопроводности. Чтобы в помещении было тепло, достаточно уложить на основание утеплительный материал слоем в 50 мм.

Вспененный пенопласт тоже отлично справляется с задачей защиты от теплопотерь. Правда, показатель прочности пенопласта несколько ниже, что снижает его эффективность, если толщину стяжки увеличить до 15 сантиметров. Рекомендуемый слой такого теплоизолятора составляет 100 миллиметров. Оба этих материала, пенополистирол и пенопласт, фиксируются на строительный клеевой состав или же с помощью тарельчатых дюбелей. Преимущество применения пенопласта заключается в его невысокой цене, при этом материал обладает высокими характеристиками.

Вспененный пенопласт

Пенопласт реализуется в упаковках, одной пачки хватит, чтобы утеплить почти 4 квадратных метра бетонного основания. Размеры плит пенопласта составляют 60 на 120 см и 50 на 100 см.

Однако прежде чем укладывать пенопласт на основании из бетона, потребуется уложить полиэтиленовую плёнку, потом настелить пенопласт и уже поверх него снова уложить слой плёнки, перед выполнением чистовой стяжки. Плёнку укладывают с нахлестом примерно 15-20 см.

Пенополиуретан. Данный тип, как и пенопласт, отлично подойдёт для утепления пола. Материал имеет уникальное строение, что делает его непроницаемым. Чтобы защитить бетонное основание, лучше использовать жёсткие варианты теплоизолятора. Что касаемо теплопроводности полиуретана, то она такая же, как и у пенополистирола и пенопласта, так что для качественной защиты пола достаточно уложить слой материала в 50 мм или же создать теплоизоляционный слой способом напыления, что значительно сократит временные затраты на утепление.

Пенополиуретан

Каменная вата и минвата. Данный тип утеплителей стоит недорого. Однако минвата и каменная вата применяются лишь в том случае, если пол деревянный. А вот для бетонной стяжки такие материалы не подойдут, потому что не имеют достаточной прочности. Для утепления деревянной конструкции утеплители укладываются слоем не меньше чем в 100 миллиметров. Однако для этих материалов требуется устройство качественной гидроизоляции, уложенной со стороны чернового основания пола, и пароизоляции для защиты от воздействия внутренней влаги.

Каменная ватаМинвата

Внимание! Утепление пола должно выполняться с соблюдением определённых правил и этапов, в ином случае могут возникнуть проблемы.

Технология утепления

Обустройство такой теплоизоляция – трудоёмкая работа. Прежде чем укладывать утеплительный материал, сначала подготавливают грунт под домом. Схематический план:

• На первом этапе выполняется трамбовка грунта.
• На втором этапе делают подсыпку из песка и гравия. Такой слой нужен, чтобы обеспечить незначительную степень усадки конструкции, помимо этого, он обеспечивает гидроизоляцию.
• На третьем этапе выполняется обустройство бетонной подушки. Она становится основой под монтаж утеплительного материала (пенопласт, пенополистирол и др).
• На четвёртом этапе укладывается влагозащитный слой. Без него нельзя обойтись в случае, когда наблюдается высокий уровень грунтовых вод.
• На пятом этапе делают прослойку из теплоизоляционного материала.
• На шестом этапе укладывается второй слой гидроизоляции. Его делают в том случае, если в качестве утеплителя используется керамзит, древесная стружка или базальтовая вата. Эти материалы обладают гидрофобными качествами.
• На седьмом этапе делают бетонную стяжку с армированием.

В отличие от других методов утепления пола, этот способ отличается трудоёмкостью и предъявляет к выполнению каждого слоя жесткие требования. В совокупности все эти слои создают надёжный и качественный пирог, позволяющий эффективно утеплить пол в помещении. Именно поэтому необходимо подробнее рассмотреть каждый этап.

Как сделать самостоятельно утепление пола по грунту

Для теплоизоляции используют два способа, они отличаются друг от друга только подстилающими слоями. Ниже мы рассмотрим один из них:

• Уплотнение грунта. Наверное, многие знают о том, что внутрь фундамента можно насыпать грунт. По технологии засыпать его разрешается, главное, чтобы он потом не просел. Для этого грунт тщательно трамбуют после каждого уложенного слоя толщиной в 15-20 см.
• Уплотнение первого слоя. Для этого используется щебень. Толщина щебёночного слоя составляет 5-6 см. Щебень тоже тщательно уплотняют, лучше всего сделать это с помощью специальной трамбовки.
• Далее укладывают слой бетона толщиной в 7-8 см. Во время укладки раствора необходимо позаботиться о равномерности слоя, такой шаг существенно облегчит монтаж утеплительного материала.
• Выполняется обустройство гидроизоляции. Для этого используются следующие материалы: полиэтиленовая плёнка, битум или рубероид. Можно применять и другие материалы, но их цена несколько выше.
• Укладка теплоизолятора. После того как подготовка закончена, настилают утеплитель для фундамента: пенопласт, пенополистирол и другие материалы.
• Заливка стяжки. Для этого потребуется цемент марки м100 и армирующий материал. Лучше использовать армированную сетку, она поможет укрепить фундамент и не допустит появления трещин.

Как видите, работы по обустройству полов по грунту не представляют особой сложности, поэтому могут быть выполнены самостоятельно, а как это делается, вы узнаете из видео:

Вконтакте

Facebook

Twitter

Google+

laminatepol.ru
