Двутавр колонный по ГОСТ 26020-83. Размеры и вес профиля.
Фильтровать выбранное
| Профиль | h, мм | b, мм | s, мм | t, мм | R, мм | А, см2 | M, кг | Ix, см4 | Wx, см3 | ix, см | Iy, см4 | Wy, см3 | iy, см | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20К1 | 195.0 | 200.0 | 6.5 | 10.0 | 13.0 | 52.82 | 41.5 | 3820.0 | 392.0 | 85.0 | 216.0 | 1334.0 | 133.0 | 50.3 | |
| 20К2 | 198.0 | 200.0 | 7.0 | 11.5 | 13.0 | 59.7 | 46.9 | 4422.0 | 447.0 | 86.1 | 247.0 | 1534.0 | 153.0 | 50.7 | |
| 23К1 | 227.0 | 240.0 | 7.0 | 10.5 | 14.0 | 66.51 | 52.2 | 6589.0 | 580.0 | 99.5 | 318.0 | 2421.0 | 202.0 | 60.3 | |
| 23К2 | 230.0 | 240.0 | 8.0 | 12.0 | 14.0 | 75.77 | 59.5 | 7601.0 | 661.0 | 100.2 | 365.0 | 2766.0 | 231.0 | 60.4 | |
| 26К1 | 255.0 | 260.0 | 8.0 | 12.0 | 16.0 | 83.08 | 65.2 | 10300.0 | 809.0 | 111.4 | 445.0 | 3517.0 | 271.0 | 65.1 | |
| 26К2 | 258.0 | 260.0 | 9.0 | 13.5 | 16.0 | 93.19 | 73.2 | 11700.0 | 907.0 | 112.1 | 501.0 | 3957.0 | 304.0 | 65.2 | |
| 26К3 | 262.0 | 260.0 | 10.0 | 15.5 | 16.0 | 105.9 | 83.1 | 13560.0 | 1035.0 | 113.2 | 576.0 | 4544.0 | 349.0 | 65.5 | |
| 30К1 | 300.0 | 9.0 | 13.5 | 18.0 | 108.0 | 84.8 | 18110.0 | 1223.0 | 129.5 | 672.0 | 6079.0 | 405.0 | 75.0 | ||
| 30К2 | 300.0 | 300.0 | 10.0 | 15.5 | 18.0 | 122.7 | 96.3 | 20930.0 | 1395.0 | 130.6 | 771.0 | 6980.0 | 465.0 | 75.4 | |
| 30К3 | 304.0 | 300.0 | 11.5 | 17.5 | 18.0 | 138.72 | 108.9 | 23910.0 | 1573.0 | 131.2 | 874.0 | 7881.0 | 525.0 | 75.4 | |
| 35К1 | 343.0 | 350.0 | 10.0 | 15.0 | 20.0 | 139.7 | 109.7 | 31610.0 | 1843.0 | 150.4 | 1010.0 | 10720.0 | 613.0 | 87.6 | |
| 35К2 | 348.0 | 350.0 | 11.0 | 17.5 | 20.0 | 160.4 | 125.9 | 37090.0 | 2132.0 | 152.1 | 1173.0 | 12510.0 | 715.0 | 88.3 | |
| 35К3 | 353.0 | 350.0 | 13.0 | 20.0 | 20.0 | 184.1 | 144.5 | 42970.0 | 2435.0 | 152.8 | 1351.0 | 14300.0 | 817.0 | 88.1 | |
| 40К1 | 393.0 | 400.0 | 11.0 | 16.5 | 22.0 | 175.8 | 138.0 | 52400.0 | 2664.0 | 172.6 | 1457.0 | 17610.0 | 880.0 | 100.0 | |
| 40К2 | 400.0 | 400.0 | 13.0 | 20.0 | 22.0 | 210.96 | 165.6 | 64140.0 | 3207.0 | 174.4 | 1767.0 | 21350.0 | 1067.0 | 100.6 | |
| 40К3 | 409.0 | 400.0 | 16.0 | 22.0 | 257.8 | 202.3 | 80040.0 | 3914.0 | 176.2 | 2180.0 | 26150.0 | 1307.0 | 100.7 | ||
| 40К4 | 419.0 | 400.0 | 19.0 | 29.5 | 22.0 | 308.6 | 242.2 | 98340.0 | 4694.0 | 178.5 | 2642.0 | 31500.0 | 1575.0 | 101.0 | |
| 40К5 | 431.0 | 400.0 | 23.0 | 35.5 | 22.0 | 371.0 | 291.2 | 121570.0 | 5642.0 | 181.0 | 3217.0 | 37910.0 | 1896.0 | 101.1 |
engineerum.com
ГОСТ 26020-83 Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент / 26020 83
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ДВУТАВРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ Сортамент Hot-rolled steel I-beam with parallel
flange edges. |
ГОСТ |
Постановлением Государственного комитета СССР по стандартам от 17 декабря 1983 г. № 6095 дата введения установлена
01.01.86
Ограничение срока действия снято по протоколу № 2-92 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)
1. Настоящий стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.
2. По соотношению размеров и условиям применения двутавры подразделяются на типы:
Б — нормальные двутавры;
Ш — широкополочные двутавры;
К — колонные двутавры.
3. Поперечное сечение двутавров должно соответствовать указанному на черт. 1.
4. Размеры двутавров, площадь поперечного сечения, линейная плотность и справочные величины приведены в табл. 1.
5. Предельные отклонения по размерам и геометрической форме двутавров (черт. 1 и 2) не должны превышать величин, приведенных в табл. 2.
Обозначение к чертежу и табл. 1:
h
— высота двутвара; b -
ширина полки; s — толщина стенки; t -
толщина полки;
r — радиус сопряжения; I — момент
инерции; W — момент сопротивления;
S — статистический момент полусечения; i —
радиус инерции.
Черт. 1
Условные обозначения:
b1 — ширина укороченного фланца;
b2— ширина удлиненного фланца;
- перекос полки;
f — кривизна стенки по высоте сечения.
Черт. 2
files.stroyinf.ru
Колонный двутавр — сортамент по ГОСТ, размеры

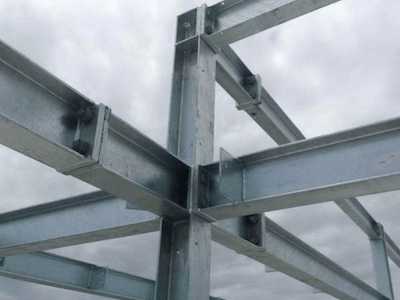

Колонный двутавр – вид фасонного металлопроката с поперечным сечением в виде буквы «Н», параллельными внутренними гранями полок. Изготавливается горячей прокаткой. Для него характерна увеличенная толщина стенок и полок, что обуславливает более высокую массу и прочностные характеристики, по сравнению с прокатом обычной серии. Для изготовления востребованы углеродистые стали – Ст3сп, Ст3пс и другие, соответствующие ГОСТу 380-2005, низколегированные – типа 09Г2С. При использовании низкоуглеродистых сталей продукция хорошо сваривается, что обеспечивает оперативный монтаж. Для увеличения долговечности металлопрокат покрывают составами, повышающими антикоррозионные характеристики поверхности, – цинковыми, алюцинковыми, ЛКМ.
Характеристики
Сортамент колонного двутавра регламентируется ГОСТом 26020-83. Изделия обозначаются номером, равным (примерно) высоте в сантиметрах, буквой «К» и цифрами 1-5 после нее, указывающими на исполнение. Чем больше эта цифра, тем мощнее прокат.
Еще один нормативный документ, определяющий размеры колонного двутавра – СТО АСЧМ 20-93. Он содержит малый ассортимент номеров – 20, 25, 30, 35, 40 – с большим количеством исполнений – 1-5.
Таблица размеров и весов по ГОСТу 26020-83
| Обозначение профиля | Высота, см | Масса 1 м, кг |
| 20К1 | 19,5 | 41,5 |
| 20К2 | 19,8 | 46,9 |
| 23К1 | 22,7 | 52,2 |
| 23К2 | 23,0 | 59,5 |
| 26К1 | 25,5 | 65,2 |
| 26К2 | 25,8 | 73,2 |
| 26К3 | 26,2 | 83,1 |
| 30К1 | 29,6 | 84,8 |
| 30К2 | 30,0 | 96,3 |
| 30К3 | 30,4 | 108,9 |
| 35К1 | 34,3 | 109,7 |
| 35К2 | 34,8 | 125,9 |
| 35К3 | 35,3 | 144,5 |
| 40К1 | 39,3 | 138,0 |
| 40К2 | 40,0 | 165,6 |
| 40К3 | 40,9 | 202,3 |
| 40К4 | 41,9 | 242,2 |
| 40К5 | 43,1 | 291,2 |
Области применения:
- в качестве колонн и вертикальных опор, которые подвергаются высоким нагрузкам, при строительстве крупнопанельных общегражданских и промышленных зданий;
- в тяжелом машиностроении;
- в мостостроении;
- для создания надежных опор.
Двутавры колонного типа хранятся на приспособленных для этих целей открытых площадях штабелями, по высоте не превышающими 2 м. Перевозятся без упаковывания в пачки. На торцы наносят маркировку несмываемой краской, указывающую на марку стали.
treydmetall.ru
Широкополочный двутавр — сортамент по ГОСТ, таблица размеров и весов
Широкополочный двутавр – прочный, износостойкий прокат, сортамент которого соответствует ГОСТу 26020-83. Основная сфера его применения – строительство высотных зданий, мостов, колонн, шахтных перекрытий. Благодаря особым эксплуатационным характеристикам и долговечности, востребован при постройке объектов военного назначения, металлургической и горнорудной промышленности. Конструкционная особенность – параллельные внутренние грани полок.
Технические характеристики
Балки этого типа обозначаются литерой «Ш» с указанием перед ней номера изделия, приближенно равного его высоте в сантиметрах. После буквы ставится номер серии от 1 до 5. Диапазон высот – 19,3-71,8 см, толщин стенки – 9-36,5 мм, ширин полки – 150-320 мм.
Таблица размеров и весов широкополочного двутавра
| Обозначение профиля | Высота, см | Масса 1 м, кг |
| 20Ш1 | 19,3 | 30,6 |
| 25Ш1 | 25,1 | 42,7 |
| 30Ш1 | 29,1 | 53,6 |
| 30Ш2 | 29,5 | 61,0 |
| 30Ш3 | 29,9 | 68,3 |
| 35Ш1 | 33,8 | 75,1 |
| 35Ш2 | 34,1 | 82,2 |
| 35Ш3 | 34,5 | 91,3 |
| 40Ш1 | 38,8 | 96,1 |
| 40Ш2 | 39,2 | 111,1 |
| 40Ш3 | 39,6 | 123,4 |
| 50Ш1 | 48,4 | 114,4 |
| 50Ш2 | 49,9 | 138,7 |
| 50Ш3 | 49,5 | 156,4 |
| 50Ш4 | 50,1 | 174,1 |
| 60Ш1 | 58,0 | 142,1 |
| 60Ш2 | 58,7 | 176,9 |
| 60Ш3 | 59,5 | 205,2 |
| 60Ш4 | 60,3 | 234,2 |
| 70Ш1 | 68,3 | 169,9 |
| 70Ш2 | 69,1 | 197,6 |
| 70Ш3 | 70,0 | 235,4 |
| 70Ш4 | 70,8 | 268,1 |
| 70Ш5 | 71,8 | 305,9 |
Для изготовления широкополочных двутавровых балок используют углеродистые стали, соответствующие ГОСТу 380-2005, и низколегированные, состав и характеристики которых регламентируются ГОСТами 19281-2014 и 19282-73. Способ производства – горячая прокатка. Форма поставки – отрезки длиной 6-24 м. СТО АСЧМ 20-93 – еще один нормативный документ, регламентирующий сортамент широкополочного профильного металлопроката. В соответствии с ним допускается изготавливать продукцию до номера 100.
Преимущества продукции
Оригинальное поперечное сечение проката – широкие полки с параллельными внутренними гранями – обеспечивает:
- прочность и жесткость создаваемой конструкции;
- высокий коэффициент сопротивления на сжатие;
- возможность использования без дополнительного закрепления при монтаже;
- при использовании в производстве низкоуглеродистых сталей – хорошую свариваемость.
Эти металлоизделия применяются в качестве заготовок для изготовления тавра – профильного проката с поперечным сечением в виде буквы Т. Двутавровая балка может быть неразрезной, то есть укладываться на несколько пролетов при наличии нескольких точек опоры.
Области применения широкополочного двутавра
Благодаря высокой прочности и долговечности, эта металлопродукция широко используется в народном хозяйстве и востребована:
- для создания несущих конструкций;
- в роли опорных направляющих;
- при возведении зданий значительной высоты;
- при строительстве крупногабаритных мостовых конструкций, эстакад;
- для сооружения береговых укреплений;
- в производстве транспортных судов, железнодорожных вагонов, грузовых платформ;
- для изготовления тавровых профилей.
Для увеличения эксплуатационного периода поверхность металлопроката покрывают цинковыми, алюцинковыми составами, лакокрасочными материалами. Перевозят изделия обычно в открытом транспорте, на торцы несмываемой краской наносят марку стали.
