Колокол для бетона


Конструкция и преимущества колокольчиков для бетона

Комментариев:

Рейтинг: 86

Оглавление: [скрыть]

  • Особенности конструкции
  • Преимущества бункеров-колокольчиков

В качестве наиболее практичного и бюджетного способа приготовления и заливки цементного раствора чаще всего используются колокольчики для бетона. Многим они известны под названием колокольчик или рюмка.

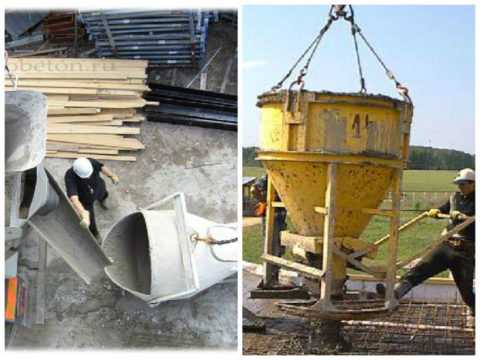

В бадье для бетона хранят растворные смеси на стройплощадке.

Особенности конструкции

Бадья для бетона предназначена для выполнения перемещения растворных смесей и бетона на территории стройплощадки или для хранения в течение непродолжительного времени этих смесей. Особенно удобно использовать ее для заливки бетона в опалубку, при устройстве перекрытий, монолитно-каркасных конструкций, для заливки стяжки промышленных полов.

Схемы бункеров для бетона.

Конструктивно она представляет собой неповоротный конус, изготовленный из стальных листов, соединенных при помощи качественной сварки. В отличие от других бункеров, колокольчики не имеют специальных поворотных механизмов, позволяющих наклонять или поворачивать оборудование. Верхний край бадьи-колокольчика окантован. Для этого используют один или два швеллера, которые придают оборудованию большую жесткость. Устойчивость конструкции обеспечивают четыре стойки, также изготавливаемые из швеллеров. Для того чтобы легко поднимать или опускать бадью, в верхней части конструкции приваривают четыре специальные строповочные проушины. В нижней части рюмки для выгрузки бетона находится затвор челюстной конструкции, позволяющий быстро и просто выполнять необходимую работу.

В некоторых случаях требуется осуществить заливку цементного раствора в труднодоступные места. В таких ситуациях дополнительно используют специальную площадку для рабочего в виде люльки, устанавливают конусообразный лоток. Для точной подачи раствора на лоток крепят брезентовый рукав. По сигналу рабочий открывает затвор челюстной конструкции, после чего смесь по рукаву без проблем поступает к месту заливки.

Вернуться к оглавлению

Несмотря на несколько ограниченную функциональность, бадья для бетона в виде колокольчика имеет множество преимуществ:

Схема бадьи-колокол разных объемов.

  1. Откидной желоб и комплектация прорезиненным или брезентовым рукавом позволяет выполнять заливку в любых, даже самых труднодоступных местах.
  2. Бадьи отличаются высокой мобильностью, что очень важно в условиях стройплощадки. Этот фактор играет существенную роль при выполнении реставрационных и ремонтных работ.
  3. Колокольчики очень удобны в тех случаях, когда требуется поднять раствор наверх. На верхние этажи высоких зданий их доставляют с помощью строительной подъемной техники. Крепление бадьи в этом случае выполняется с использованием строповочных проушин.
  4. Возможно выполнять заливку всего раствора сразу или производить дозированную заливку, для чего предусмотрена специальная рычажная система.
  5. Все конструкции бункеров укомплектованы надежными замками, предотвращающими самопроизвольное открытие и проливание раствора.
  6. Ручка затвора несколько смещена в сторону, что позволяет рабочему-оператору хорошо видеть весь процесс заливки и полностью его контролировать.
  7. При работе с сухими смесями и жесткими бетонами есть возможность дополнительной установки на конус бункера электровибродвигателя.

Бадьи-колокольчики считаются неприхотливым и надежным оборудованием. Их можно использовать для работы как с малыми, так и с большими объемами строительных растворов.

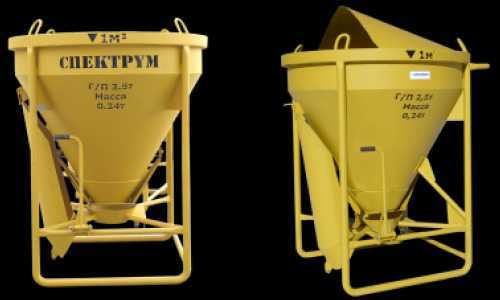

Производители колокольчиков, как правило, предлагают бункеры разного объема, что позволяет выбрать оптимальную модель для выполнения конкретных задач.

tolkobeton.ru

Выбираем бадьи для транспортировки бетонной смеси

Бадья для бетона представляет собой устройство для кратковременного хранения раствора и перемещения его по строительной площадке, включая подъем на леса. Она задействуется вместе со спецтехникой и упрощает процесс заливки за счет дозированной выгрузки и быстрой подачи большого объема смесей на нужную точку. Стоимость бадьи зависит от комплектации и основных характеристик: емкости и грузоподъемности, приобретение ее для разовых работ в новом или б/у состоянии экономически нецелесообразно. Чаще всего ее арендуют вместе с кранами и другой техникой, расценки на эту услугу зависят от сроков строительства.

Оглавление:

Описание и функциональное назначение бадьи для бетона

В отличие от обычных эта тара имеет надежные петли для крепежа (проушины), также к главным элементам относят саму емкость, затвор с рукояткой и желоб. Основных разновидностей две – поворотная («туфелька») и вертикальная неповоротная («рюмка»). Чаще всего в стандартную комплектацию последних входит лоток, упрощающий выгрузку бетонного раствора. Конструкции изготавливают из листовой стали, швы соединяют сваркой.

Для подъема бадьи задействуется кран – козловой или автокран с достаточно длинной стрелой. К функциональным возможностям самой тары относят:

1. Ускоренную разгрузку бетона при отсутствии удобного подъезда к опалубочным конструкциям.

2. Подачу раствора на участки заливки в большом объеме.

3. Кратковременное хранение составов внутри емкости. Не следует путать бадьи для транспортировки бетонной смеси с автовозами с вращающимися барабанами, но при монолитном бетонировании они весьма полезны из-за возможности разделения процесса на отдельные этапы и рационального использования рабсилы.

Обзор разновидностей

1. «Рюмка» или «колокольчик».

Этот тип конструкции относится к неповоротным, их емкость имеет форму цилиндра с конусом, передвижение бетона осуществляется вертикально. Устойчивость достигается за счет опорной системы – широких колец в нижнем основании (конфигурация может отличаться). Она обеспечивается как для пустой бадьи, так и для заполненной раствором. Загрузка бетона осуществляется через верх, при подаче смесей из самосвалов проще работать с заниженными моделями. Базовые комплектации имеют замковое соединение по типу «челюсти» в нижней части конуса, для удобства выгрузки используются дополнительные элементы: подвесной лоток, воронка, крепежи для присоединения шланга.

Бадья вертикальная подходит прежде всего для заливки однотипных и монолитных строительных конструкций, эту разновидность рекомендуют выбрать при работе со смесями

vest-beton.ru

Бадья для Бетона Рюмка, Туфелька: Особенности Использования

Разновидности оборудования для бетона

Все строительные площадки не могут обойтись без бетонного раствора. Даже деревянные строения при создании фундамента требуют применения искусственного камня, чтобы обеспечить надежность и долговечность всего сооружения.

Помимо транспортировки нужного количества бетонной смеси, необходима разгрузка и подача ее к месту использования. Для этих целей применяется бадья для бетона. Статья знакомит с видами конструкций, их особенностями и способами изготовления.

Содержание статьи

Особенности использования оборудования

Использование бадьи для подачи бетона на строительную площадку

Прежде чем познакомиться с видами емкостей для подачи бетона, стоит определить для чего они нужны, преимущества оборудования.

Бадьи для бетона используются:

  • При разгрузке раствора из транспорта любого вида, включая автобетоносмеситель;
  • При проведении заливки смеси в труднодоступные места конструкции;
  • Чтобы обеспечить подачу состава при затрудненном подъезде транспорта к месту разгрузки;
  • Для проведения работ на небольших площадях и отсутствии мощного крана-подъемника, бадья под бетон – лучший вариант.

Подача раствора в емкости должна производиться с соблюдением некоторых условий.

К ним относятся:

  • Возможность проведения работ с относительно малой скоростью;
  • Необходимость наличия оборудования для подъема бадьи;
  • Возможность доставки состава к месту погрузки;
  • Разгрузку этого бункера должны производить нескольких рабочих.

При монолитном строительстве своими руками не всегда нужна такая емкость — современные стационарные бетононасосы легко обеспечивают подачу раствора на сотни метров.

Даже системы с меньшей емкостью, установленные на шасси грузовика, прекрасно могут справляться с доставкой состава в опалубку, расположенную на высоте до 30 метров. Но стоимость такого процесса достаточно высокая.

Устройство и принцип действия бадьи

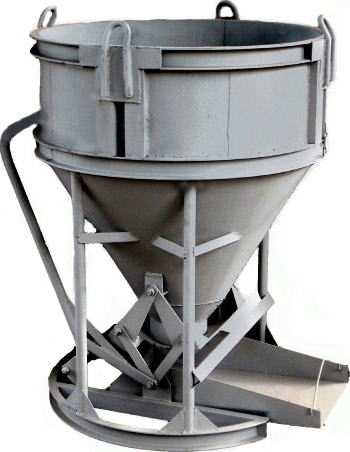

Бадья емкостью 1 м³

В составе конструкции:

  • Поз. 1 – резервуар в виде конуса;
  • Поз. 2 – шибер;
  • Поз. 3 – рукоятка управления;
  • Поз. 4 и 5 – элементы для фиксации желоба;
  • Поз. 6 – желоб для подачи раствора;
  • Поз. 7 – воронка;
  • Поз. 8 – петля для транспортировки;
  • Поз. 9 – козырек.

Чаще всего емкость выполнена в форме усеченного конуса, который соединен с цилиндрической обечайкой. Шибер служит для регулировки подачи смеси, посредством рукоятки с рычажным механизмом.

При транспортировке оборудования, желоб фиксируется фиксатором, поз. 4, а при разливе смеси через желоб фиксатором, поз. 5. Через желоб поз. 6 обеспечивается направление потока раствора. Воронка поз. 7 с фланцем предотвращает разбрызгивание состава при смешивании и при выгрузке смеси.

Прорезиненный рукав для выгрузки бетона

Совет: Для выгрузки строительной смеси в труднодоступное место, на фланец следует надеть прорезиненный рукав.

Бадья «туфелька»

Представленная на фото емкость отличается конструкцией корпуса, который условно состоит из трех частей:

  • Приемника прямоугольной формы для бетонной или растворной смеси;
  • Бункера, имеющего вид усеченной пирамиды;
  • Двухсекционного затвора, с помощью которого регулируется угол и интенсивность подачи бетонного раствора.

Приемник для бетона и бункер туфельки обычно изготавливаются из металлического проката. Для усиления корпуса приспособления, дополнительно сооружается продольный каркас из швеллеров, что препятствует деформации бадьи при полной ее загрузке.

Петли для транспортировки или разгрузки емкости с помощью подъемной техники крепятся на усиливающих конструкцию швеллерах. На усиливающей раме дополнительно крепятся специальные элементы, которые обеспечивают наклон емкости под требуемым углом при разгрузке раствора или бетонировании участка.

Туфелька имеет специальный затвор, у которого обе створки со своими рукоятками для управления. Такая конструкция позволяет выполнять регулировку подачи смеси. Специальные предохранительные кольца на рукоятках обеспечивают защиту бадьи от случайного открытия затвора.

Совет: Из-за особенностей конструкции смесь может быть не разгружена полностью, без дополнительного воздействия. Поэтому изделие в форме туфельки следует снабжать навесным вибратором.

При транспортировке оборудования грузоподъемный механизм крепится к бадье за транспортировочные петли. Для транспортировки сухих смесей и жестких бетонов, используется механическая вибрационная бадья. Емкость в этом случае снабжается электродвигателем, установленным на конусном резервуаре.

Помимо этого, емкость может иметь технологическую площадку, предназначенную для оператора и доставки технологического инвентаря в зону бетонирования для подъема бункера с бетоном. Конусный бункер эксплуатируется лишь в вертикальном положении. А его объем может быть v=0,75; v=0,8 м. куб.

Виды приспособлений

Типы оборудования для бетона

Такое оборудование служит для подачи бетонного раствора к опалубке или к месту его кладки небольшими порциями.

Бункеры для бетона выпускаются двух видов:

Тип бадьиОсобенности

Бадья рюмка для бетона

Рюмка, колокольчик или колокол – это неповоротная емкость для бетона, имеющая вид усеченного конуса, вверху которого цилиндрическая часть.
  • Применяется для транспортировки и хранения цементных растворов.
  • Внизу размещена специальная воронка, через которую заливается раствор. Такая бадья расположена вертикально, имеет специальные опоры.
  • Приспособление снабжено навесным металлическим лотком, для подачи бетона. Но такое изделие менее удобно, чем горизонтальная модель.
  • Колокольчик удобно использовать при сооружении монолитных бетонных конструкций.

Универсальные изделия могут снабжаться рукавом.

Бадья туфелька для бетона

Такое приспособление имеет форму прямоугольника, сужающегося к низу.
  • Смесь подается горизонтально, а остальной процесс осуществляется, при расположении изделия вертикально.
  • При такой форме емкости можно изготовить смесь с добавлением всех требуемых компонентов, которые должен иметь бетон непосредственно при транспортировке на строительную площадку.
  • При сооружении многоэтажных зданий, модель используется для работы с большой массой бетона.

Оба варианта применяются при наличии разгрузочной техники. Такие бадьи для бетонного раствора выпускаются небольшими объемами: от 0,5м³ до 3м³. Это позволяет перемещать конструкции любым мобильным краном или манипулятором.

Размеры конструкций для разного объема

Подготовка к изготовлению бадьи

Емкость для самостоятельного изготовления

При желании самостоятельно изготовить емкость для подачи бетона, стоит предпочтение отдавать приспособлению в форме рюмки. Цена такого изделия меньше, чем аналогичного, но имеющего форму туфельки.

В этом случае требуется приобрести:

  • Прокат нужной толщины и качества;
  • Для монтажа конструкции – специальные направляющие;
  • Аппарат для сварки;
  • Отрезной инструмент любого типа.

Совет: Для самостоятельного изготовления и домашнего использования, объем емкости стоит выбирать небольших размеров, примерно — 0,5 м³. В этом случае нет необходимости изготавливать дополнительно цилиндрическую верхнюю часть корпуса, что увеличит скорость загрузки приспособления.

Усеченный конус — это правильная призма, в основаниях которой диаметры разных размеров.

Инструкция получения заготовки:

  • По требуемому объему рассчитать параметры конуса:

Размеры усеченного конуса

Формула для расчета размеров корпуса

Определив оптимальные размеры радиусов изделия, подсчитывается его высота.

  • По полученным размерам подготавливается шаблон детали;
  • Шаблон переносится на металлический лист.

Изготовление емкости

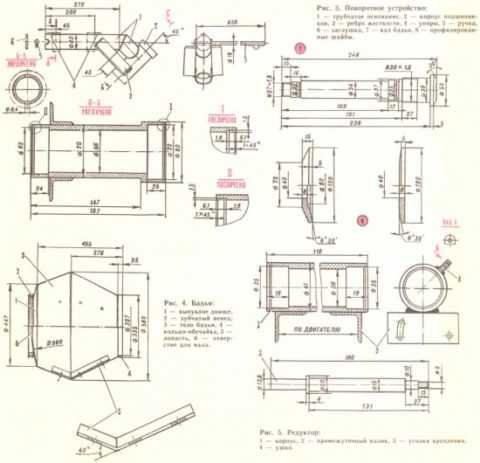

Чертеж изделия

При самостоятельном изготовлении бадьи, следует помнить, что материал для емкости постоянно подвергается агрессивному воздействию строительной смеси и увлажнению. Поэтому выбирать прокат желательно из нержавеющей стали или учитывать толщину металла. При этом марка стали должна быть низкоуглеродистая, хорошо подвергаемая сварке.

После переноса шаблона для заготовки конуса на металлический прокат, деталь вырезается с помощью болгарки, вальцуется и сваривается.

Подготовка конусной части

Изготовление каркаса

Чтобы конструкция имела высокую прочность и надежность, полученную емкость нужно посадить в каркас:

  • Для его изготовления можно применять арматуру диаметром 10 мм или 12 мм, профильные или гнутые уголки и швеллера.
  • Собирается куб, у которого основания имеют вид квадратов, сторона которых соответствует верхнему диаметру изготовленной емкости.
  • Длина конструкции равна высоте бадьи. Дополнительно, в нижней плоскости каркаса изготавливается квадрат, со сторонами равными нижнему диаметру конуса.
  • При установке конуса используются элементы, удерживающие его в нужном положении и обеспечивающие жесткость всей конструкции.
  • К каркасу привариваются петли для перемещения изделия краном.

Как изготавливается бадья для заливки бетона туфелька, все желающие могут узнать, просмотрев видео в этой статье.

Самодельная бадья в работе

Часто при возведении зданий или других сооружений, на строительную площадку нужно доставить бетонный раствор, а затем вылить его в специальную емкость. Для этого используется бадья для подачи бетона.

Это поможет упростить процесс строительных работ. Особенно это актуально при бетонировании многоэтажных зданий, когда смесь требуется поднять на большую высоту или в труднодоступные места.

beton-house.com

Бадья «Колокольчик» для бетона: колокол для бетона

В качестве наиболее практичного и бюджетного способа приготовления и заливки цементного раствора чаще всего используются колокольчики для бетона. Многим они известны под названием колокольчик или рюмка.

В бадье для бетона хранят растворные смеси на стройплощадке.

Особенности конструкции

Бадья для бетона предназначена для выполнения перемещения растворных смесей и бетона на территории стройплощадки или для хранения в течение непродолжительного времени этих смесей. Особенно удобно использовать ее для заливки бетона в опалубку, при устройстве перекрытий, монолитно-каркасных конструкций, для заливки стяжки промышленных полов.

Схемы бункеров для бетона.

Конструктивно она представляет собой неповоротный конус, изготовленный из стальных листов, соединенных при помощи качественной сварки. В отличие от других бункеров, колокольчики не имеют специальных поворотных механизмов, позволяющих наклонять или поворачивать оборудование. Верхний край бадьи-колокольчика окантован. Для этого используют один или два швеллера, которые придают оборудованию большую жесткость. Устойчивость конструкции обеспечивают четыре стойки, также изготавливаемые из швеллеров. Для того чтобы легко поднимать или опускать бадью, в верхней части конструкции приваривают четыре специальные строповочные проушины. В нижней части рюмки для выгрузки бетона находится затвор челюстной конструкции, позволяющий быстро и просто выполнять необходимую работу.

В некоторых случаях требуется осуществить заливку цементного раствора в труднодоступные места. В таких ситуациях дополнительно используют специальную площадку для рабочего в виде люльки, устанавливают конусообразный лоток. Для точной подачи раствора на лоток крепят брезентовый рукав. По сигналу рабочий открывает затвор челюстной конструкции, после чего смесь по рукаву без проблем поступает к месту заливки.

Вернуться к оглавлению

Преимущества бункеров-колокольчиков

Несмотря на несколько ограниченную функциональность, бадья для бетона в виде колокольчика имеет множество преимуществ:

Схема бадьи-колокол разных объемов.

  1. Откидной желоб и комплектация прорезиненным или брезентовым рукавом позволяет выполнять заливку в любых, даже самых труднодоступных местах.
  2. Бадьи отличаются высокой мобильностью, что очень важно в условиях стройплощадки. Этот фактор играет существенную роль при выполнении реставрационных и ремонтных работ.
  3. Колокольчики очень удобны в тех случаях, когда требуется поднять раствор наверх. На верхние этажи высоких зданий их доставляют с помощью строительной подъемной техники. Крепление бадьи в этом случае выполняется с использованием строповочных проушин.
  4. Возможно выполнять заливку всего раствора сразу или производить дозированную заливку, для чего предусмотрена специальная рычажная система.
  5. Все конструкции бункеров укомплектованы надежными замками, предотвращающими самопроизвольное открытие и проливание раствора.
  6. Ручка затвора несколько смещена в сторону, что позволяет рабочему-оператору хорошо видеть весь процесс заливки и полностью его контролировать.
  7. При работе с сухими смесями и жесткими бетонами есть возможность дополнительной установки на конус бункера электровибродвигателя.

Бадьи-колокольчики считаются неприхотливым и надежным оборудованием. Их можно использовать для работы как с малыми, так и с большими объемами строительных растворов.

Производители колокольчиков, как правило, предлагают бункеры разного объема, что позволяет выбрать оптимальную модель для выполнения конкретных задач.

tolkobeton.ru

Бадья для бетона: особенности «рюмок», «колокольчиков»

Для того, чтобы проводить бетонные работы максимально эффективно и с наименьшими затратами, необходимо пользоваться специальными приспособлениями, важнейшим из которых является емкость, в которой раствор может перемещаться по площадке и храниться некоторое время. Если понятие бадья для бетона туфелька или рюмка вам ни о чем не говорит, то после ознакомления с данной статьей вы будете разбираться в особенностях каждого из видов оборудования.

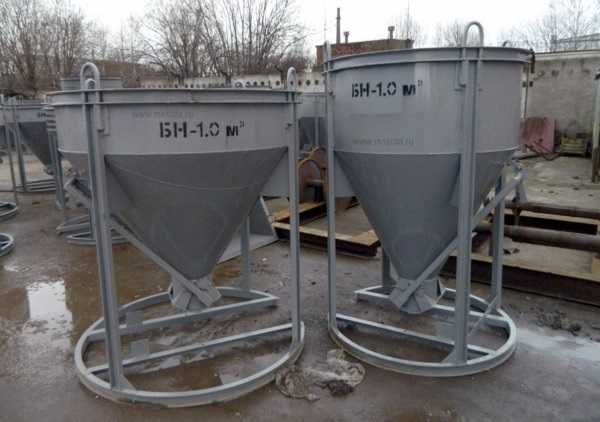

На рынке представлено огромное количество емкостей, как нафото, которые отличаются целым рядом свойств

Обзор самых популярных вариантов и их достоинств и недостатков

Как отмечалось выше, в основном используется два вида конструкций, и вам нужно определиться, какой из них подойдет для того или иного строительного объекта. Они различаются множеством характеристик, и важно подобрать оптимальный вариант.

Конструкция типа рюмка

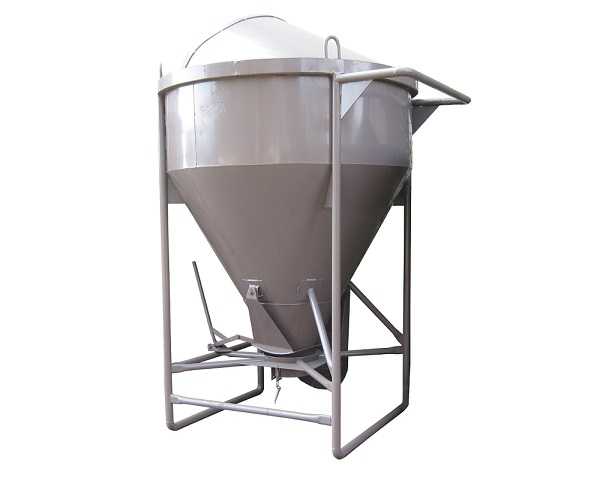

Бадья рюмка для бетона относится к одному из самых простых типов изделий, которое оказывает неоценимую помощь в процессе проведения работ. Но нужно понимать, что изделия данного вида могут отличаться друг от друга, и выбрать конкретный вариант бывает непросто, даже если вы не покупаете, а берете приспособление в аренду. Ведь от правильного решения зависит производительность и удобство работы.

Именно внешний вид и обусловил название рюмка (некоторые называют этот тип колокольчик)

Рассмотрим, на какие критерии следует обратить особое внимание, будь то приобретение нового оборудования или б у агрегатов:

  • Материал изготовления изделия, чаще всего это сталь, должен быть очень прочным. Недостаточная толщина не обеспечивает нужной надежности. Если выбираете бадью, бывшую в употреблении, то обратите внимание на отсутствие повреждений, иногда их устранение будет стоить больше, чем само изделие.
  • Также проверьте и другие элементы – каждый узел должен быть прочным и надежным.
  • Если вам нужно приспособление вместимостью 1 м3 не стоит приобретать вариант в два раза больше: он намного тяжелее, да и работать с ним будет неудобно.

Бадья для подачи бетона данного типа состоит из нескольких основных частей:

  • Основная емкость, выполненная либо просто в форме конуса, либо как конус с цилиндром сверху. Особенности этой системы зависят от необходимой вместимости.
  • Большое значение имеет и опорная система, она может быть самых различных конфигураций. Главное требование к ней – прочность и устойчивость как пустой, так и полной емкости.
  • Очень важная часть конструкции – затвор с рукояткой, с помощью которой выгружается раствор, затвор должен быть прочным, а ручка открывания удобной. (См. также статью Облицовка газобетона: как сделать.)

Удобная рукоятка задвижки – важная часть конструкции

  • Проушины для крепления конструкции к крану и ее подъема очень важны, так как от этого напрямую зависит безопасность всех, кто находится на строительной площадке.

Важно!
Помните, что данный тип конструкции неповоротный, то есть выгрузка производится всегда в одном и том же направлении.
Это удобно при заливке однотипных статичных конструкций, но иногда требуется более точное распределение раствора.

Конструкция типа туфелька

Это более прогрессивный вариант, но и его цена заметно выше, требования к прочности и качеству материалов для таких конструкций аналогичны вышерассмотренным. (См. также статью Бетонный щебень: особенности.)

Инструкция по проверке изделия своими руками выглядит следующим образом:

  • Вначале внимательно осматриваются все элементы конструкции на предмет надежности и отсутствия повреждений.
  • Если агрегат б/у, то загляните внутрь бункера: если его не очищали, то слой застывшего бетона может создать вам массу проблем.

Данный вид конструкции в силу внешних особенностей называют туфелька или калоша

Данный вариант имеет целый ряд преимуществ:

  • Конструкция изделия поворотная, что позволяет регулировать направление выгрузки бетона и повышает удобство использования бадьи. Именно это преимущество и обуславливает популярность данного типа изделий.
  • На конструкции может присутствовать площадка для установки вибратора, который значительно ускоряет процесс выгрузки и не позволяет бетону налипать на стенки.
  • Еще одно несомненное достоинство – возможность загрузки раствора, как из миксера, так и из самосвала, это может упростить работу и удешевить ее, так как специальный транспорт стоит гораздо дороже обычных грузовиков.
  • При большой вместимости и надежности изделий их масса в незагруженном состоянии относительно невелика, что повышает удобство транспортировки.
  • Загружать такие емкости гораздо проще, так как это делается при горизонтальном положении бадьи (транспортировка производится в вертикальном положении).

Удобство загрузки емкости – еще одно немаловажное преимущество

Некоторые особенности эксплуатации строительных приспособлений

Как отмечалось выше, далеко не всегда есть смысл приобретать бадью, иногда гораздо проще взять ее в аренду или и вовсе воспользоваться услугами транспортировки бетона, так как проведение работ своими руками потребует слишком больших усилий.

Это относится к множеству работ, например, резка железобетона алмазными кругами без специального оборудования отнимет слишком много времени и средств, а алмазное бурение отверстий в бетоне и вовсе непосильная задача без дорогостоящих приспособлений. Гораздо проще воспользоваться услугами профессионалов, которые быстро и качественно проведут работы.

Совет!
Но если у вас уже есть одна бадья или несколько емкостей, то необходимо поддерживать их в рабочем состоянии и ежедневно перед началом работы контролировать состояние конструкции.
При необходимости некоторые части можно укрепить с помощью сварочных работ, также следует как минимум раз в год обновлять лакокрасочное покрытие, это обеспечит защиту от коррозии в период хранения изделий.

Краску необходимо периодически обновлять, так как в процессе эксплуатации слой сильно повреждается

Вывод

Какой бы вариант вы ни выбрали, следует помнить, что от качества бадьи зависит не только производительность труда, но и безопасность работников, не забывайте об этом. Видео в этой статье поможет лучше понять некоторые особенности данной группы изделий.

masterabetona.ru

Бадьи для подачи бетона: виды и критерии выбора

Значительные объемы бетона или цементного раствора подаются в места их использования несколькими способами. Одним из самых распространенных способов подачи является перемещение бетона в специальных бадьях.

СодержаниеСвернуть

Виды бадей для бетона

На данный момент времени существует три вида бадей для подачи больших объемов бетона в места его непосредственного использования: «Туфелька», «Рюмка» и «Ящик растворный». Рассмотрим особенности каждого устройства подробнее.

Поворотное устройство для подачи бетона «Туфелька»

Бадья «Туфелька» представляет собой стальную емкость с изменяющейся геометрией, вмещающую в себя от 1 до 4 м3 раствора. Корпус емкости похож на усеченную пирамиду, напоминающую женскую туфельку. С одной стороны емкости имеется прямоугольный люк для загрузки бетона, а в районе вершины пирамиды расположен люк для выгрузки раствора закрытое специальным секторным затвором.

Основные конструктивные элементы:

  • Корпус – сварная конструкция из листовой стали усиленная стальными швеллерами. Для возможности перемещения корпус «Туфельки» оснащен двумя шарнирными приварными проушинами. На верхней поверхности имеется площадка для установки вибратора. Вибратор используется при временном хранении бетона и для очистки емкости от остатков материала;
  • Затвор – состоит из двух секций закрепленных шарнирно. Каждая секция имеет собственную рукоятку, фиксируемую в нерабочем положении специальным кольцом. В некоторых моделях «Туфельки» затвор открывается-закрывается штурвалом;
  • Привод секций;
  • Рама.

Загрузка «Туфельки» производится в горизонтальном положении, а перемещение и выгрузка в горизонтальном положении соответствующими грузоподъемными средствами, как правило, башенным краном.

Бадьи для подачи бетона конструкции «Рюмка»

«Рюмка» или «Колокольчик» является неповоротной вертикально стоящей конструкцией. Это бадья для бетона универсального назначения емкостью от 0,5 до 3 м3 материала.

Основные конструктивные элементы:

  • Корпус. Представляет собой сварной стальной бункер, для бетона состоящий из цилиндрической и усеченной конической части, только усеченной конической части или цилиндрической и усеченной пирамидальной. При этом цилиндрическая часть является загрузочным люком, а усеченная часть конуса или пирамиды – выгрузочным люком. В верхней части корпус имеет приварной усиливающий кольцевой пояс из швеллера или двух швеллеров. По периметру пояса приварены 4 проушины для крепления строп грузоподъемного устройства;
  • Подставка (опора). Имеет кольцевую форму с 4-мя стойками для приварки корпуса. Выполнена из швеллеров;
  • Насадка лоток. Служит для подачи бетона в места использования или раздачи в промежуточные емкости.

Основное отличие «Рюмки» от «Туфельки» – одинаковое загрузочное, транспортное и рабочее положение (вертикальное).

«Ящик растворный»

Существует три вида конфигураций данного изделия: «Ящик-совок», «Ящик-лодочка» и «Ящик-корыто».

  • «Ящик-совок» в зависимости от габаритов и толщины стального листа (2, 2,5 или 3 мм) имеет вместимость от 0,5 до 3 м3 материала. Представляет собой сварную прямоугольную, открытую вверху конструкцию, напоминающую детский совок. Боковые стенки «совка» усиливаются уголками, а верх имеет усиливающую отбортовку. По периметру отбортовки имеются 4 приварные проушины для перемещения. В нижней части тыльной стенки имеются 2 приварные проушины для опрокидывания емкости;
  • «Ящик лодочка» в зависимости от габаритов и толщины стального листа имеет вместимость от 0,25 до 0,5 м3 материала. Конструктивно представляет собой сварное корыто из стального листа выполненное в виде усеченной пирамиды. По примеру верха корыта имеется отбортовка и 4 приварные проушины для строповки и перемещения;
  • «Ящик-корыто» в общем случае имеет емкость 0,25-0,27 м3 материала. Имеет форму сварного корыта с четырьмя или двумя верхними приварными проушинами для перемещения.

Критерии выбора

Из описания следует, что самой простой, значит самой недорогой, но достаточно вместительной конструкцией являются все виды «Ящиков». В то же время самой удобной (с точки зрения транспортировки, загрузки-выгрузки и возможности перемещения сыпучих материалов) бадьей считается поворотная «Туфелька». «Рюмку» рекомендуется использовать в комплексе со средствами малой механизации: желобами, бетононасосами и подающими рукавами.

В общем случае есть смысл иметь на строительной площадке: «Туфельку», «Рюмку» и несколько «Ящиков» различной вместимости и конструкции, в зависимости от масштабности стройки и объема планируемых бетонных работ.

salecement.ru
