Колодцы канализационные железобетонные - основные характеристики и разновидности

Добавить в закладки Версия для печати

Одним из основных структурных компонентов инженерных систем дома, пригодного для комфортной жизни, является канализация. Хорошо, если есть возможность подключиться к централизованной системе (хотя и здесь есть определенные недостатки). Однако, в подавляющем большинстве случаев, владельцы частных домов вынуждены решать проблему удаления отходов собственной жизнедеятельности самостоятельно. И одним из наиболее популярных, надежных и простых способов решения вопроса является установка железобетонного колодца. Некоторые особенности этого сооружения и методы работы с ним рассмотрим детальнее.

Содержание статьи

Значимость железобетонных канализационных колодцев в системе удаления бытовых стоков

Проект любого современного дома подразумевает деление канализации на несколько частей:

  • Проложенная по всему дому канализационная разводка – она подходит к выводам моек, унитазов и ванн, а также прочих сантехнических устройств;
  • Труба канализации, пролегающая в направлении от дома и до накопительного резервуара;
  • Собственно, сам накопительный канализационный объект.

Важно обозначить, что помимо накопительного колодца, существуют иные разновидности канализационных типовых объектов. Наиболее востребованными из них являются:

  • Смотровые – их предназначение сводится к осуществлению контроля за текущим состоянием канализации, и при необходимости, проведения очистки.
  • Перепадные – применимы в системах, где предусмотрен конструктивно значительный перепад высоты.
  • Поворотные – нужны, когда конструкция системы подразумевает резкие повороты. Кроме того, они применяются как смотровые.

Принципиальное различие между упомянутыми выше разновидностями и накопительным колодцем заключается в том, что они используются, чтобы можно было обеспечить эффективную транспортировку стоков. Предназначение накопительного колодца сводится, соответственно, к накоплению стоков, предназначающихся для последующей выкачки.

Преимущества использования сборных железобетонных колодцев

Если разводка канализации современного дома состоит, как правило, из пластиковых труб (как внешняя, так и внутренняя), то абсолютное лидерство среди используемых для стока вод колодцев (причем согласно всем параметрам) сохраняют канализационные объекты, в основе которых лежат ж/б круги.

Их можно охарактеризовать следующими качествами:

  • Могут быть организованы практически на любом грунте;
  • Монтаж осуществляется быстро и легко;
  • Железобетон проявляет повышенную резистентность к разного рода неблагоприятным воздействиям.

Прежде чем заказать изготовление канализационного колодца, состоящего из железобетонных колец, важно определиться с необходимым объемом. Ведь от корректного подбора этого параметра в значительной степени зависит частота необходимости вызова службы ассенизатора.

Канализационный железобетонный колодец, может быть герметичным накопительным или фильтрующим, предполагающим отведение воды в грунт. Второй вариант допустим только при низко стоящих грунтовых водах. Или на песчаных грунтах. Накопительный канализационный объект отличается повышенной экологичностью, однако, требует частой и систематической выкачки стоков. Исходя из этих соображений, для накопительного колодца настоятельно рекомендуется больший объем – как минимум 20 кубов. Применяют 3 кольца, диаметр каждого – 3 метра. Объем фильтрующего колодца должен составлять порядка 10 кубов, можно и несколько меньше. Его можно изготовить и с применением полутораметровых колец.

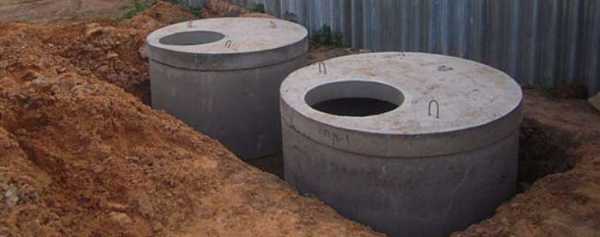

Устройство сборных железобетонных канализационных колодцев

Составляющими компонентами колодца являются:

  • Днища;

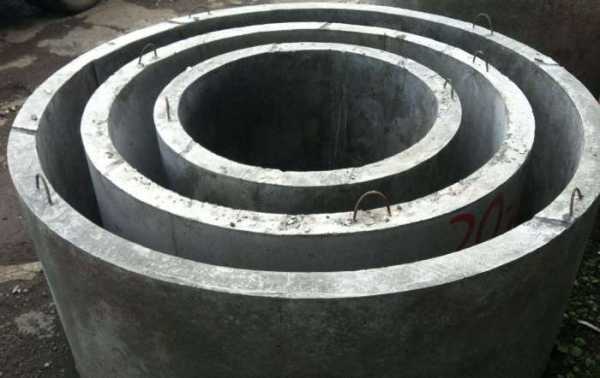

  • Кольца из железобетона;
  • Крышки, с проделанным отверстием под люк;

Сейчас на рынке покупателям предлагаются особые «евро кольца». Они характеризуются наличием выбранных четвертей на торцах и более плотно, точно и герметично фиксируются между собой, крышкой или днищем.

Наиболее значимыми размерами колодцев являются:

  • Длина – 1; 1,5; 2; 2,5; 3 метра;
  • Высота каждого кольца – 0,3; 0,6; 0,9 м.

Наиболее востребованными из них являются те, которые имеют в высоту 0,9 м.

Монтаж канализационных колодцев из железобетонных колец:

  1. В первую очередь следует определиться с местом расположения будущего канализационного объекта. Важно соблюдать определенные санитарные нормы. Неукоснительно выдерживать установленные санитарно-гигиенические расстояния от построек и всевозможных источников питьевой воды.
  2. Следующим этапом на выбранном месте сооружаем котлован. В строгом соответствии с размерами предполагаемого железобетонного резервуара.
  3. Третий этап – подготовка основания. Если собрались устраивать колодец накопительный, то вполне достаточно будет засыпать 15 см гравия. Для колодца фильтрационного бетонируется небольшой фундамент, предназначающийся под ЖБ кольцо. В колодце данного типа днище не предусмотрено, а в установленное кольцо засыпаются материалы, предназначенные для фильтрации – причем на уровень от 0,5 до м высоты. Наибольшей популярностью пользуются галька или гравий.
  4. Вот теперь следует доставить и установить необходимые элементы колодца. Выполняется установка поэтапно, при помощи крана. Составляющие отгружаются из машины прямо на подготовленное место. Заделывание швов осуществляется посредством цементного раствора, а затем выполняется засыпание грунта.

Рекомендации по чистке железобетонных канализационных колодцев

Даже при наличии всех современных устройств, очень часто чистка канализационных колодцев производится в ручном режиме. Происходит это следующим образом:

  1. Один из работников спускается в резервуар, для того чтобы протолкнуть в направлении сформировавшегося засорения проволоку.
  2. Вторая группа рабочих, которые находятся наверху, усердно вращают её противоположный конец.

Существует еще одна классификация колодцев, которая затрагивает различие по:

  • Глубине заложения, а также габаритам. По этим критериям, объекты подразделяются на 2 разновидности – обслуживаемые и инспекционные. Первая категория требует погружения внутрь обслуживающего персонала. Процесс выполнения поставленных задач сопряжен со значительными трудностями. А вот инспекционные колодцы предусматривают возможность осуществления слежки за работоспособностью и техническим состоянием прямо с дневной поверхности.
  • Касательно размеров – габариты обслуживаемых емкостей определялись таким образом, чтобы человек в рассматриваемое очистительное сооружение не только поместился, но и мог там нормально работать. Соответственно, поперечный размер сооружения, должен составлять минимум 700 мм.
    Чаще всего используются такие стандарты: тысяча, полторы и 2 тысячи мм в поперечнике. С поправкой на перечисленные нормативы производят используемые в качестве основания круглые плиты.

Касательно имеющихся в наличии структурных компонентов, с точки зрения прочистки канализационного колодца, принято выделять:

  • Основание или дно, которое может иметь вид круга или прямоугольника;
  • Кольца, входящие в состав шахты;
  • Верхнее перекрытие с проделанным в нем круглым отверстием, предназначающимся под люк;
  • Крышка люка, которая может состоять из чугуна или полимерного материала.

Предпочтительность круглой формы можно списать на то, что сооружение, обладающее именно такой геометрией, как нельзя лучше оказывает выраженное сопротивление окружающему его грунту. Ведь производитель не располагает информацией относительно того, где и как будут задействованы сборные железобетонные элементы, поэтому делают их в стандартизированном ровном виде. Более того – их снабжают одними только закладными деталями – петлями, которые обязательно применяются в процессе монтажа.

С целью заведения трубопровода в колодец, в нижнем кольце, необходимо проделать отверстие, а на нижней плите создать лоток необходимой формы.

Данная конструкция лежит в основе смотровых и перепадных колодцев – в последнем случае может быть проведена незначительная модернизация устройств с поправкой на особенности отдельно взятой модели конструкции. Высота объекта определяется количеством стандартных и доборных колец – именно они являются основными структурными компонентами, использующимися в процессе его сооружения. С той целью, чтобы установка каждого последующего кольца была осуществлена максимально близко к предыдущему, нужно удалить все лишние монтажные петли. Обязательно отследить качество заделывания щелей цементом. Это позволит снизить загрязнение окружающего грунта сточными водами, а также интенсивность проникновения грунтовых вод, которые будут проникать в резервуар и способствовать его переполнению.

Запомните – системы канализации (собственно, как и все прочие сооружения), нуждаются в систематическом и профессиональном обслуживании. За их состоянием нужно внимательно следить: поддерживать заданные рабочие функции, периодически производя текущий ремонт. Если же случилось засорение системы, то может возникнуть необходимость и в аварийном вмешательстве. Так вот, одним из предназначений канализационных емкостей является обеспечение возможности реализации всех перечисленных выше процессов.

Причем в очередной раз следует обратить внимание на преимущество именно железобетонных колодцев – только благодаря их надежности, долговечности и простоте монтажа, не требующей особых усилий. Они до сих пор остаются конкурентоспособными на рынке, еще и удерживающими лидирующие позиции. Эксперты в области строительства и обустройства канализаций авторитетно заявляют, что вряд ли в ближайшее время найдется «достойный соперник» железобетонным колодцам, потому как слишком значимы недостатки полимерных аналогов. Особенно часто они дают о себе знать в регионах с холодными зимами – редко когда пластиковый колодец исправно служит более 3-4 сезонов.


www.kanalizaciya-stroy.ru

Опускные колодцы из сборных железобетонных элементов

Опускные колодцы со стенами из сборных железобетонных элементов могут быть рекомендованы в тех случаях, когда на реконструируемых строительных площадках имеется мобильное крановое оборудование требуемой грузоподъемности, возможность изготовления сборных элементов, а также благоприятные геологические и гидрогеологические условия. При строительстве опускных колодцев из сборных железобетонных элементов затраты труда на устройство стен колодца сокращаются до 30 %, а сроки монтажа стен - более чем в 2 раза по сравнению с монолитным вариантом.

Опыт сооружения колодцев специализированными трестами показывает, что в 20-25 % случаев опускные колодцы можно выполнить сборными и опустить с использованием тиксотропного раствора. Применение тиксотропного раствора для уменьшения сил трения наружных стен колодца о грунт технически и экономически целесообразно за исключением тех случаев, когда колодец опускается в скальных, полускальных, галечниковых, водонасыщенных и обводненных грунтах с большим коэффициентом фильтрации. В этих условиях тиксотропную рубашку применять нельзя.

При монтаже сборных колодцев из вертикальных панелей следует применять кондукторы для фиксирования элементов конструкции в процессе монтажа. Кондукторы могут быть стационарного (рис.1) и консольно-поворотного (рис.2) типа. Монтаж сборных колодцев должен обеспечить устройство стыков элементов конструкции, равных по прочности я водонепроницаемости самим элементам.

Рис.1. Стальной кондуктор для монтажа колодца

1-связи швеллера N 14; 2-стальная труба диаметром 351 мм; 3 - кронштейны из швеллера N 14; 4 - тяги; 5 - подвесы; 6 - дорожные плиты

Рис.2. Схема подвижного кондуктора для монтажа железобетонных панелей стен опускного колодца

1 - опорный фундамент мачты кондуктора; 2-растяжки; 3 - мачта кондуктора; 4 - поворотная распорка; 5 - кран СКГ-100; 6 - опорная часть кондуктора; 7 - железобетонная панель; 8 - панелевоз; 9- отвес; 10 - геодезический центр колодца; 11 - прижимное устройство (болты диаметром 36 мм, длиной 550 мы с гайками и пластинками)

При сооружении сборно-монолитных опускных колодцев из рустотелых блоков нижнюю часть выполняют монолитной. После окончания монтажа 2-го ряда пустотелых блоков их пустоты следует заполнить бетоном В 15 на высоту 400-500 мм.

Сборные элементы следует монтировать кранами на заранее выполненном временном бетонном основании, которое должно быть строго горизонтальным и иметь монтажную разметку. После установки в кондукторе двух соседних элементов работы ведут в такой последовательности: устанавливают в проектное положение арматуру стыков; приваривают временно металлические накладки через 3-4 м по высоте с наружной стороны колодца; наваривают внутренние накладки; бетонируют стыки (или нагнетают цементно-песчаный раствор).

Снятие сборного колодца с временного основания (после достижения проектной прочности бетона в замоноличенных стыках) оформляют актом, в котором должны быть зафиксированы осадки и деформации конструкции, являющиеся результатом выполнения указанной работы.

studfiles.net

Устройство сборных железобетонных и бетонных типовых колодцев

Главная > Устройство сборных железобетонных и бетонных типовых колодцев

ЕНиР

§ Е9-2-29. Устройство сборных железобетонных и бетонных типовых колодцев

Указания по применению норм

Нормами предусмотрена следующая глубина заложения колодцев, м:
3 — из отдельных колец;
2,5 — из готовых цилиндров на водопроводных, газопроводных и водосточных сетях;
3 — на канализационных сетях диаметром трубопроводов до 400 мм;
3,5 — на канализационных сетях диаметром трубопроводов 500-900 мм;
4 — на канализационных сетях диаметром трубопроводов 1000-1500 мм.

Состав работы

1. Устройство песчаной или щебеночной подготовки под основание колодцев с зачисткой дна котлована, подачей песка или щебня в котлован, разравниванием и уплотнением.
2. Укладка плит днища с заделкой швов и затиркой поверхности цементным раствором.
3. Монтаж колодцев из отдельных колец или установка готовых цилиндров с заделкой швов.
4. Заделка труб в стенах колодцев бетонной смесью или цементным раствором с устройством и разборкой опалубки.
5. Установка лестниц и скоб с закреплением.
6. Укладка плит перекрытия с заделкой швов и затиркой поверхности цементным раствором.
7. Установка опорного кольца и люка с закреплением на месте.
При устройстве колодцев в грунтах, насыщенных водой, добавляется покрытие наружной поверхности колодцев готовым горячим битумом за два раза вручную.

Нормы времени и расценки на 1 колодец

ДиаметрКолодец
Наименование работСостав звенаколодца, ммиз отдельных колециз готовых цилиндров
Устройство колодцевМонтажники наружных трубопроводов 8001
4 разр. — 1

3    »      — 3

10002
2    »      — 1
Устройство колодцевМонтажники наружных 12503
трубопроводов

5 разр. — 1

15004
3    »      — 3

2    »      — 1

20005
25006
Покрытие наружной поверхности колодцевИзолировщик на гидроизоляции8007
битумом за два раза (в грунтах, насыщенных4 разр.10008
водой)12509
150010
200011
250012
аб

Примечания:
1. Нормами настоящего параграфа предусмотрено устройство колодцев с установкой опорного кольца и люка (без горловины). На установку каждого кольца горловины добавлять Нормы времени 1,5 чел.-ч при составе звена монтажников наружных трубопроводов 4 разр. — 1, 3 разр. — 3 и 2 разр. — 1; Расценки 1-06 (ПР-1).
2. При устройстве колодцев в грунтах, насыщенных водой, Нормы времени и Расценки строк 1-6 умножать на 1,05 (ПР-2).
3. При устройстве колодцев в котлованах с распорами Нормы времени и Расценки строк 1-6 умножать на 1,25 (ПР-3).
4. При устройстве колодцев из железобетонных колец на кирпичном или монолитном бетонном фундаменте Нормы времени и Расценки графы «а» умножать на 0,7 (ПР-4).
Устройство фундаментов нормировать по § Е9-2-28.
