Фото
- Описание
Описание
При строительстве колодца в наше время обычно используются следующие материалы: железобетонные колодезные кольца, образующие ствол колодца и кольцо горловины колодцев; цемент для заделывания швов между кольцами; промытый речной гравий для установки фильтра на дне колодца.
Крышки и днища колодцев используются для укрепления колец колодцев. Когда строительство объекта закончено, требуется решить вопрос с водопроводом и канализацией. Для подвода воды понадобятся железобетонные трубы и кольца бетонные – колодец должен иметь крышку и днище.
Дополнительно
Доставка строительных материалов:
Осуществляется автотранспортом до строительной площадки Покупателя. Стоимость доставки рассчитывается отдельно от стоимость строительных материалов.
Региональный склад: Волгоград, строительный рынок на Тулака, ул. Слесарная 101 М
Регионы доставки:
Астрахань
Волгоград
Ростов-на-Дону
Ставропольский край и Минеральные воды, Кисловодск, Пятигорск, Железноводск, Ессентуки
Нальчик
Майкоп
Черкесск
Элиста
Оплата:
Безналичная оплата по счету, Оплата на карту, Оплата в офисе.
Сроки доставки:
Расчетные сроки доставки в города ЮФО 1-3 дня после оплаты.
Затрудняетесь с расчетом необходимого количества строительных материалов? Вам помогут менеджеры компании.
Днище КЦД 1-15-1
В наличии
Цена:
5665 руб/шт
Днище КЦД 1-10-1
В наличии
Цена:
3063.5 руб/шт
Крышка КЦП 1-15-1
В наличии
Цена:
5203 руб/шт
Крышка КЦП 1-10-1
В наличии
Цена:
2079 руб/шт
Кольцо КЦ 15-9
В наличии
Цена:
4389 руб/шт
Кольцо КЦ 10-9
В наличии
Цена:
3003 руб/шт
Назад к списку
Цель нашей компании —
предложить широкого ассортимента строительных материалов на весь цикл строительного объекта
ЖБИ каталог | PSK-SK.
RU
Маркировка пример:
КС 15-9
КС — кольцо стеновое
15 — внутренний диаметр кольца в дм
9 — высота кольца в дм
| КОЛЬЦО СТЕНОВОЕ КОЛОДЦЕВ, ГОСТ 8020-2016 | |||||||
| Наименование изделия | D внеш, мм | D внутр, мм | высота, мм | объем, м³ | вес, т | БЕЗНАЛИЧНЫЙ РАСЧЕТ С НДС | НАЛИЧНЫЙ РАСЧЕТ БЕЗ НДС |
| КО 6 кольцо опорное | 840 | 580 | 70 | 0,02 | 0,05 | 495 | 475 |
| КО 1 | 900 | 600 | 100 | 0,046 | 0,084 | 1195 | 1095 |
| КС 7-3 | 840 | 700 | 290 | 0,5 | 0,14 | 1175 | 995 |
| КС 10-3 | 1160 | 1000 | 290 | 0,079 | 0,2 | 1395 | 1295 |
| КС 10-6 | 1160 | 1000 | 590 | 0,16 | 0,4 | 2495 | 2095 |
| КС 10-9 | 1160 | 1000 | 890 | 0,242 | 0,6 | 3195 | 2850 |
| КС 15-6 | 1680 | 1500 | 590 | 0,3 | 0,75 | 3695 | 3295 |
| КС 15-9 | 1680 | 1500 | 890 | 0,44 | 1,1 | 4795 | 4295 |
| КС 20-9 | 2200 | 2000 | 890 | 0,77 | 1,93 | 7595 | 6895 |
| КС 20-6 | 2200 | 2000 | 890 | 0,51 | 1,28 | 6895 | 6195 |
| КС 25-3 | 2750 | 2500 | 300 | 0,29 | 0,7 | 8995 | 8195 |
| КС 25-6 | 2750 | 2500 | 600 | 0,58 | 1,4 | 16995 | 15795 |
| КС 25-9 | 2750 | 2500 | 900 | 0,88 | 2,2 | 21995 | 19995 |
| КС 25-12 | 2750 | 2500 | 1200 | 1,15 | 2,8 | 22995 | 20995 |
| ПЛИТА ДНИЩА КОЛОДЦЕВ, ГОСТ 8020-2016, чертеж ООО «ПСК» | |||||||
| Наименование изделия | D внеш, мм | D внутр, мм | высота, мм | объем, м³ | вес, т | БЕЗНАЛИЧНЫЙ РАСЧЕТ С НДС 20% | |
| ПН 10 | 1160 | 1160 | 150 | 0,16 | 0,32 | 2195 | 1995 |
| ПН 10 по ГОСТ | 1500 | 1500 | 100 | 0,18 | 0,45 | 2595 | 2395 |
| ПН 15 | 1680 | 1680 | 150 | 0,33 | 0,75 | 3995 | 3695 |
| ПН 15 по ГОСТ | 2000 | 2000 | 120 | 0,38 | 0,95 | 5295 | 4895 |
| ПН 20 | 2200 | 2200 | 160 | 0,57 | 1,1 | 9595 | 8795 |
| ПН 20 по ГОСТ | 2500 | 2500 | 120 | 0,59 | 1,48 | 10995 | 9995 |
| ПН 25 | 2750 | 2750 | 180 | 1 | 2,4 | 18995 | 17795 |
| ПН 25 по ГОСТ | 3000 | 3000 | 160 | 1,14 | 2,8 | 19995 | 17995 |
| Д 25-20 | 3000 | 2500 | 120 | 0,9 | 2,25 | 16995 | 16995 |
| Д 25-25 | 3000 | 3000 | 140 | 1,26 | 3 | 26995 | 26995 |
| Д 30-20 | 3500 | 2500 | 120 | 1,05 | 2,62 | 18995 | 18995 |
| Д 40-30 | 4500 | 3500 | 150 | 2,36 | 5,9 | 45995 | 45995 |
| Д 45-40 | 5000 | 4500 | 150 | 3,38 | 8,4 | 65995 | 65995 |
| ПЛИТА ПЕРЕКРЫТИЯ КОЛОДЦЕВ, ГОСТ 8020-2016 | |||||||
| Наименование изделия | D внеш, мм | D горла колодца, мм | D отв, мм | высота, мм | вес, т | БЕЗНАЛИЧНЫЙ РАСЧЕТ С НДС 20% | НАЛИЧНЫЙ РАСЧЕТ БЕЗ НДС |
| ПП 7-1 | 840 | - | - | 70 | 0,09 | 1195 | 995 |
| 1ПП 10-1 | 1160 | 1000 | 700 | 150 | 0,25 | 1895 | 1750 |
| 1ПП 15-1 | 1680 | 1500 | 700 | 150 | 0,68 | 4595 | 4095 |
| 1ПП 20-1 | 2200 | 2000 | 700 | 160 | 1,38 | 8395 | 7695 |
| 1ПП 10-2 | 1160 | 1000 | 700 | 150 | 0,25 | 2195 | 1950 |
| 1ПП 15-2 | 1680 | 1500 | 700 | 150 | 0,68 | 4795 | 4295 |
| 1ПП 20-2 | 2200 | 2000 | 700 | 160 | 1,38 | 9395 | 8495 |
| 1ПП 25-2 | 2750 | 2750 | 700 | 180 | 2,4 | 17995 | 16795 |
| 2ПП 15-1 | 1680 | 1500 | 700 | 150 | 0,68 | 4695 | 4195 |
| 2ПП 15-2 | 1680 | 1500 | 700 | 150 | 0,68 | 4995 | 4495 |
| 2ПП 20-2 | 2200 | 2000 | 700 | 160 | 1,38 | 9495 | 8595 |
| 2ПП 25-2 | 2750 | 2750 | 700 | 180 | 2,4 | 18995 | 17795 |
| 3ПП 15-1 | 1680 | 1500 | 1000 | 150 | 0,53 | 4795 | 4295 |
| 3ПП 15-2 | 1680 | 1500 | 1000 | 150 | 0,53 | 5195 | 4595 |
| 3ПП 20-1 | 2200 | 2000 | 1000 | 160 | 1,2 | 8995 | 8195 |
| 3ПП 20-2 | 2200 | 2000 | 1000 | 160 | 1,2 | 9795 | 8995 |
| 4ПП 10-1 (дождеприемник) | 1160 | 1000 | 800/400 | 150 | 0,25 | 2895 | 2495 |
| 4ПП 20-1 | 2200 | 2000 | 700 | 160 | 1,28 | 9195 | 8395 |
| 4ПП 20-2 | 2200 | 2000 | 700 | 160 | 1,28 | 9995 | 8995 |
| *возможно изготовление крышки любых размеров, с нестандартным отверстием | |||||||

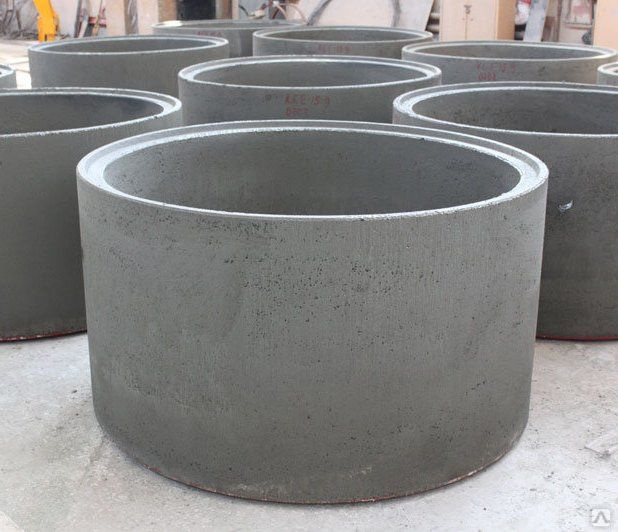

Кольца железобетонные колодезные или кольца стеновые КС предназначены для устройства круглых колодцев подземных трубопроводов канализационных, водо- и газопроводных сетей.
Кольца железобетонные применяются так же для монтажа смотровых, водоотводных, канализационных колодцев. При устройстве колодцев применяются днище колодцев и крышки колодцев Кольца железобетонные изготавливают из тяжелого бетона с применением армирующих сеток. Железобетонные колодезные кольца широко используются в строительстве. Их применяют для монтажа различных систем коммуникаций: канализационных, газопроводных, дренажных, сетевых и водопроводных колодцев. Также устанавливают при строительстве септиков — сооружений для очистки сточных вод. Используют для возведения колодцев и скважин в частном секторе. Кроме этого, стеновые кольца используются для строительства туннелей для последующей прокладки в них телефонных кабелей, тепло- и электросетей.
Кольцо опорное КО-6 — обязательная составляющая, без которой строительство круглых подземных колодцев не допустимо. Изготавливаются из тяжелого бетона B15, что обеспечивает прочность и долгую эксплуатацию. Основные свойства КО-6 — опора для колодезного люка, перекрытие колодца, защитные функции.
При устройстве железобетонных колодцев на магистралях и автодорогах, когда необходимо чтобы поверхность сооружения и дорожного покрытия совпадали между собой, также применяется кольцо опорное КО-6, а в него устанавливается люк. Часто опорные кольца используются при строительстве городских коммуникаций и сетей, дренажных систем, а в домашнем хозяйстве — для питьевых колодцев и выгребных ям. Кольцо устанавливается прямо на грунт или вровень с поверхностью. Кольцо опорное КО-6 нередко называют горловиной, изготавливаются согласно ГОСТ 8020-90 и серии 3.900-1-14.
Кольцо стеновое колодцев КС 7.3 применяется как основа для строительства подземной части колодцев, различных коммуникаций, сооружения горловины и ствола колодца путем сборной конструкции. Связка колец производится при помощи цементного раствора. Подъем изделия осуществляется за петли, вмонтированные в процессе изготовления, что заметно уменьшает время на возведение колодца. В процессе строительства колодца из кольца КС 7-3 в стенки или стыки колец монтируются скобы или лестница для удобства спуска и подъема.
Диаметр отверстия кольца 700 мм, чтобы при необходимости внутрь мог проникнуть человек. ООО «ПСК ПРОФИТ» производит прочные кольца колодцев КС 7-3 из железобетона.
Вместе с кольцами КС применяются плиты днищ и плиты перекрытий (крышки) колодцев. Днища предотвращают заиливание колодца и попадание сточных вод в водоносный слой. Как и кольца днища колодцев могут использоваться в сухих, мокрых и просадочных грунтах. Днища колодцев целесообразно устанавливать в септиках закрытого типа, для предотвращения попадания сточных вод в водоносный слой. Днища колодцев производятся по типоразмерам и стандартам, соответствующим размерам колодезных колец КС.
Учитывая тот факт, что днище колодца должно выдерживать вес всей конструкции (всех колец и крышки) при их производстве также используется тяжелый бетон. Днища производятся методом вибропрессования, что позволяет получить ровную поверхность для идеального примыкания днища к стеновым кольцам Крышки колодцев устанавливаются на любую колодезную систему во избежание случайного падения человека и загрязнения воды.
Крышка должна надежно закрывать шахту колодца, быть целостной и прочной, способной выдержать серьезные нагрузки (наезд автомобиля).
Обращаем внимание,
что железобетонные кольца, несмотря на
то, что произведены из железобетона — достаточно хрупкий груз, требующий
аккуратной погрузки, перевозки и
выгрузки. Наша компания предлагает
доставить кольца, крышки, днища ЖБИ на
ваш объект бортовыми площадками,
гарантируя полную сохранность изделий.
Оформить заказ вы можете оставив заявку
на эл. почту: [email protected]
Технология изготовления колодезных колец на оборудовании ООО «Строймеханика»
Главным достоинством данной технологии является простота в эксплуатации, что позволяет получать скважинные кольца с идеальным фронтальным обслуживанием.
Для организации производства необходимо следующее оборудование: бетономешалка «СКаут», виброформа для изготовления колодезных колец, подъемное устройство, оснащенное электрическим или ручным приводом подъемного устройства.
При изготовлении используется готовый арматурный каркас (можно изготовить самостоятельно). Для этого процесса необходима продуманная поверхность, на которой будут формоваться и складываться готовые изделия.
Пример организации цеха по изготовлению колодезных колец
Работа с виброформой для изготовления колодезных колец
Готовая бетонная смесь подается между внутренними и внешними формовочными цилиндрами лопатами. Затем производится виброуплотнение (1-3 минуты), после чего агрегат снимается подъемным устройством и перемещается по смарт-площадке для дальнейшей загрузки.
Входящие компоненты:
- 9портландцемент марки 0019 марки не ниже 450/500, без добавок; пластификатор
- ;
- песок;
- щебень из твердых нерудных пород крупностью 10 мм
Пропорция на 1 м³ готового бетона (стандартная пропорция):
- цемент — 500 кг;
- щебень с песком (2:1) — 1 м³; пластификатор
- — 2,5-3,5 кг.
Внимание!!! Повышение плотности на 10 кг/см², при необходимости увеличение содержания цемента в смеси на 10-15%!!!
Пропорции строительных растворов
Бетоны на основе песка и щебня
| Обозначение | Компоненты | Плотность бетона, кг/м³ | Марка бетона и полнотелого камня, кг/м³ | Марка полнотелого камня, кг/м³ | |
|---|---|---|---|---|---|
| 1 | Цемент, кг Песок кварцевый м³ (кг) Вода, л | 240 1,15 (1950) 90…130 | 2200 | 130 | 80 |
| 2 | Цемент, кг Песок кварцевый, м³ (кг) Щебень, м³ (кг) Вода, л | 200 0,54 (920) 0,65 (980) 90…130 | 2100 | 150 | 90 |
| 3 | Цемент, кг , ³ (кг) Щебень, м³ (кг) Вода, л | 200 0,3 (450) 0,8 (1200) 90.  ..130 | 1900 | 130 | 75 |
| 4 | Цемент, кг Отсев, м³ (кг) Вода, л | 200 1,1 (1650) 90…130 | 1900 | 85 | 50 |
| 5 | Цемент, кг Песок кварцевый, м³ (кг) Щебень гранитный, м³ (кг) Вода, л | 200 0,54 (920) 0,65 (1100) 90…130 | 2300 | 170 | 100 |
Сертификат качества на армированные колодезные кольца
Качественные характеристики
| Характеристики | Единицы измерения | По ГОСТ 66701-84 | Факт | |
|---|---|---|---|---|
| 1 | Класс бетона (марка) изделий по сопротивлению сжатию | кг/см² | Б15 М200 | Б20 М300 |
| 2 | Класс бетона по морозостойкости | — | Ф50 | Ф100 |
| 3 | Водопоглощение | % | 4 | |
| 4 | Усиление | экран -1 д 4-5 шаг 200 | экран -1 д 4-5 шаг 200 | |
| 5 | Отклонение от геометрических параметров: длины, ширины, толщины | мм | ±5 | ±5 |
Примечание:
Допускается на поверхности изделия:
— прорези диаметром не менее 10 мм и глубиной не менее 5 мм;
— локальные наросты и каверны высотой и глубиной 5 мм;
— бетонная крошка глубиной не более 8 мм и общей длиной не более 200 мм;
— усадочные и другие поверхностные технологические трещины, длина которых не должна превышать 0,1 мм.
Заключение ОТК: полностью соответствует требованиям ГОСТ 66701-84.
Усиление колодезного кольца
Если у вас нет возможности использовать готовые армирующие сетки при изготовлении колодезного кольца, вы можете изготовить их самостоятельно (по ГОСТ 66701-84).
Какие кольца использовать – добыча воды
Какие кольца использовать для создания питьевого фонтанчика?
При строительстве скважин на питьевую воду в Московской области используются только специально предусмотренные ГОСТ железобетонные кольца, поэтому вода из скважин экологически чистая и не содержит нефтяных пятен.
Размер кольца со стандартным отверстием – кольцо KS-8. Это кольцо имеет внутренний диаметр 100 см, внешний диаметр 110 см и высоту 80 см.
Используются только кольца с канавками. С такими кольцами вал прочнее, а его конструкция проще. Минная дисторсия исключена. В ряде случаев показана дополнительная фиксация швов строительными скобами для предотвращения смещения кольца при последующих операциях.
Колодец выкапывается в день прибытия кольца.
Если Вам нужна скважина на участке
Бурение скважины, которое мы делаем уже много лет в Московской области — услуга, позволяющая Вам стать владельцем индивидуального источника чистой и полезной питьевой воды на своем участке . если у вас есть собственная скважина, она будет вашим резервным источником воды. При этом за воду из скважин не нужно платить, не нужно получать специальные разрешения на строительство скважин, а качество колодезной воды по своим полезным свойствам в несколько раз выше воды. Не забудьте от центрального водопровода. В районах, удаленных от центральной магистрали, единственным источником питьевой воды являются колодцы.
Этапы работ по рытью колодца
Профессиональная консультация. Чтобы получить бесплатную профессиональную консультацию, заполните форму обратной связи или позвоните нам. Наши специалисты ответят на все ваши вопросы, подробно расскажут об особенностях строительства скважин и рассчитают точную стоимость ваших услуг.
увеличивать.
Выезд специалистов на место. Если вам нравятся наши условия, согласуйте дату и время приезда специалиста на ваш объект. По приезду быстро определяет тип грунта, находит воду на участке, согласовывает условия и подписывает официальный договор.
Поставка оборудования и строительных материалов. Доставка железобетонных колец для колодцев осуществляется с помощью специальных кранов-манипуляторов. Оплата за кольцо производится после выгрузки на месте.
Выкопать колодец напрямую. При бурении и строительстве скважин специалист ознакомит вас с особенностями эксплуатации гидротехнических сооружений. Вам будет предложено заплатить после подтверждения того, что скважина работает.
Какова окончательная стоимость строительства скважины
Будущая глубина источника. Самое прямое влияние на цену колодца оказывает его глубина, глубина водоносного горизонта, где вырыт колодец. Определить с какой-либо степенью точности, насколько глубоко уйдет вода, невозможно, но можно приблизительно определить глубину колодца, исходя из глубины колодцев в близлежащих районах (в пределах 1-2 колец погрешности).
