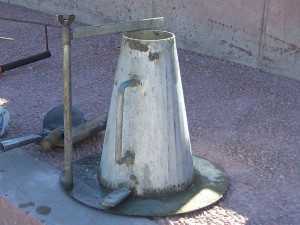

Для определения нужной консистенции раствора надо применить конус (в процессе его плотно прижимают к доске/фанере).

Уровень пластичности определяется следующем способом:

1. На заранее намоченный бумажный лист ставят конус.
2. Поверх данного предмета кладут три слоя раствора (в процессе укладывания, каждый слой надо проткнуть).
3. Конус вытаскивают и ставят около смеси.
4. Поверх конуса кладут доску. Определяют промежуток между доской и верхней точкой раствора.

Если воды в растворе присутствует меньше нормы, то масса осядет на 2-3 см. Если смесь получилась средней жесткости, то она осядет на пять сантиметров или около того. Если раствор пластичный, то он осядет на 14 см и минимум на 6 см. Если литой состав — на 0,2 м.

Для колодцев больших размеров больше всего подходит жесткая/полужесткая смесь. Как правила, арматура у таких конструкций находится в редком положении. Если размеры конструкции средние и арматура имеет каркасное расположение, то в таком случае раствор надо довести до пластичности.

Важно: Не забудьте предварительно промыть песок и щебень. В противном случае показатель прочности понизится.

Как определить пустоты в бетонном растворе?

Способ определения пустот:

1. Емкость, рассчитанную на десять литров, заполняют бетонной смесью (можно взять емкость и с меньшим объемом).
2. В емкость наливают воду, при этом объем наливаемой жидкости надо запомнить.
3. Если воды стало меньше на пять литров, то пустоты занимают 50% (нормой считается: для гравия 45%, песка

vest-beton.ru

какие бывают размеры железобетонных изделий, изготовление в домашних условиях своими руками

Железобетон – прочный, влагонепроницаемый, устойчивый к воздействию кислот и щелочей материал. Он эффективно защищает свое содержимое от проникновения в окружающий грунт.

Бетонные детали для колодца – возможно самостоятельно изготовить на месте. В некоторых случаях расходы (арматура, опалубка, смесь, монтаж) будут меньше, чем стоимость покупки и транспортировки промышленного изделия.

Плюсы и минусы ЖБ колец

Бетон удобен благодаря следующим характеристикам:

1. Размеры – широкий выбор моделей.
2. Марки бетона и присадки могут быть подобраны так, что выдержат высокую нагрузку, влажность и перемерзание.
3. Изделия не нуждаются в специальной обработке и уходе.
4. Длительный срок эксплуатации – до 100 лет.
5. Простота монтажа.
6. Возможно изготовление бетонных комплектующих непосредственно на участке своими силами.
7. Низкая стоимость.

Минусами могут оказаться:

1. Большой вес секции.
2. Необходимость применения крана при монтаже.
3. При неправильной установке – трудности с гидроизоляцией соединений.
4. Проблемы с демонтажем, заменой секций.

Маркировка, выбираем какие лучше ставить

Сборные железобетонные кольца для колодцев производятся из портландцемента марки не ниже М200. В заводском изделии главные размеры – это Д1 (внешний диаметр), Д2 (внутренний), В (высота). В торговых каталогах встречаем следующие стандартные сокращения колец:

• КС (стеновые) – изделия малых диаметров, предназначенные для защиты сетей внутри несущих стен. Стойкие к боковым нагрузкам.
• КО (опорные) – используют как основу для конструкций и коммуникаций.
• КВГ – колодезные водногазовые детали, благодаря возможности обустройства герметичных соединений рекомендованы для прокладки коммуникаций вышеуказанных типов.
• КФК – являются частью сети по отведению и накоплению фекалий.
• КЛК – благодаря устойчивости материалу и прочности соединений выдерживают большие нагрузки ливневой системы водоотведения.

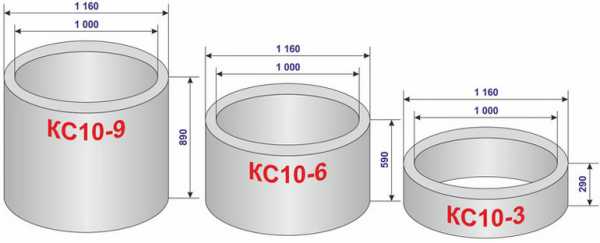

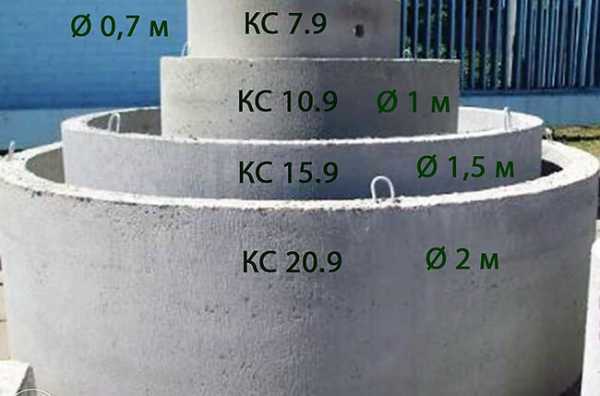

Конструкция будет иметь маркировку типа КС-10-9 (стеновое, 100 мм толщина стенок, 900 мм высота).

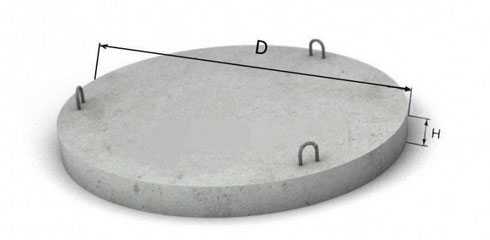

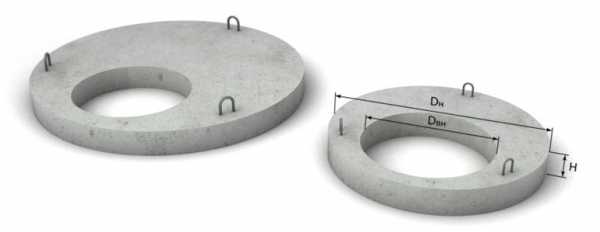

Стандартными размерами обладают П (плиты) для обустройства днищ (у нее есть основание) и перекрытий (нужны для перехода от большего диаметра на меньший).

Типовые внутренние диаметры бетонных звеньев – размеры: 70, 100, 130, 150, 200, 250 см.

Из чего собирается конструкция?

Опорные ЖБ секции для колодцев могут быть комбинацией плиты днища и наборного верха. Но герметичность соединения между ними будет проблематична. Этот шов, находящийся глубже всех, подвергнется наибольшим нагрузкам. Решение: вместо двух изделий взять одно – конструкцию с дном. Имеющее форму стакана, оно становится в шахту первым. Такое днище выдерживает большие нагрузки. Высота – от 300 до 1 000 мм. Маркируются сокращением КЦД, могут быть по торцу плоскими или с фаской.

Выше, одна на другую с герметизацией соединения монтируются стандартные высокие секции (КС). При необходимости вывести конструкцию на нужный уровень их дополняет доборное кольцо, отличающееся невысокой (до 400 мм) секцией (стандартные высоты 100, 150, 300 мм). Доборные детали маркируются по структуре: К (тип), Д (внутренний диаметр, см), В (высота).

Колодезные секции с замком – имеют не гладкий торец, а снабженный фаской (на одном крае углубление, на противоположном – выступ). Такая изготовленная в заводских условиях деталь существенно облегчает монтаж и герметизацию соединения.

В эксплуатации ствол из ЖБИ с замком более устойчив от деформации при боковых нагрузках. Под железобетоном замки имеют металлические закладные части, приваренные к армированному каркасу.

Скобы для крепления, а также пластины с болтами – применяются для соединения ЖБИ. Конструкции с замком нуждаются в дополнительном укреплении на подвижных, промерзающих грунтах.

Особенно опасны для колодца неравномерные нагрузки, которые происходят осенью и весной (низовые слои грунта замерзают своеобразно и оттаивают позже верхних).

Форма скоб может быть различна (Н-образная и более сложные). Делаются из стали толщиной 5 мм, ширина элемента – до 8 см. Для каждого соединения достаточно 3 штук.

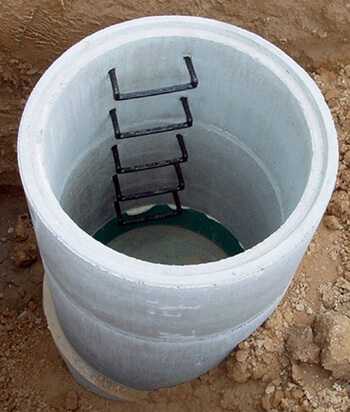

Колодцу ходовые скобы нужны для обслуживания и визуального осмотра его состояния. Металлическая ходовая скоба из нержавеющей стали или покрытая пластиком закладывается в изделие при отливке или монтируется после (в предусмотренные монтажные отверстия или высверленные) на дюбели. Устанавливаются они на расстоянии 300 мм друг от друга. Места стыков скоб и стенок трубы заделываются цементом.

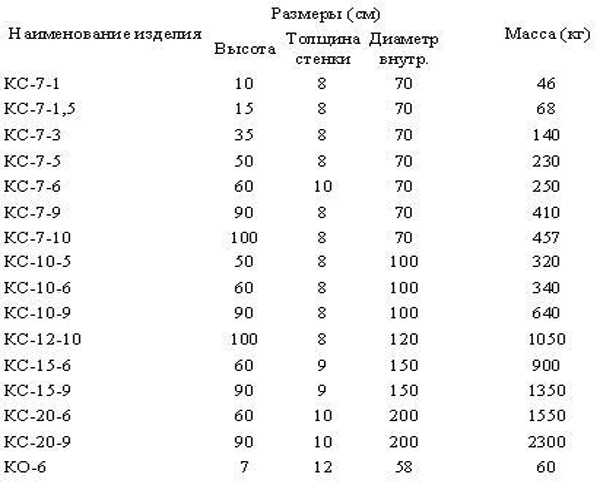

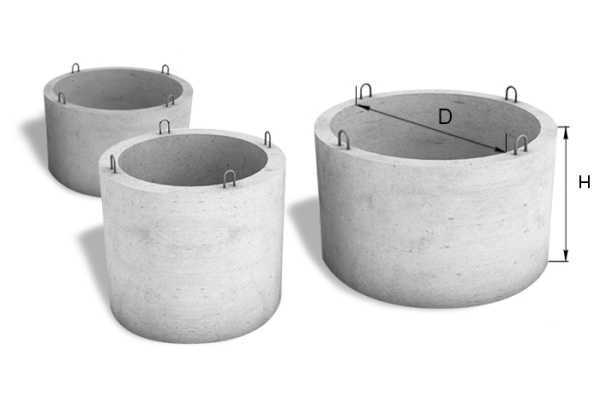

Размеры изделий: высота, диаметр, вес, объем в кубах

В зависимости от материала (бетон, железобетон), его марки, высоты, толщины стенок. Размеры бетонных колец для колодцев определяются их назначением. Ниже наиболее применимые варианты железобетонных конструкций с указанием основных параметров и веса:

Изготовление железобетонных колец в домашних условиях

Если вам понадобятся:

1) Нестандартные размеры.
2) Одно или несколько колец разной ширины.
3) Одно кольцо доборное.

И если нет особенных требований к точности изготовления конструкции, то их можно сделать самостоятельно. Посчитав, сколько стоит заводское изделие, его доставка и монтаж, – можно судить о целесообразности самостоятельных бетонных работ в домашних условиях.

Прежде всего просчитывается необходимый объем для бетонных колец: наружный и внутренний диаметр, высота. По расчетным нагрузкам (собственная тяжесть, вес коммуникаций, распорная сила воды, возможность сдвига грунта) выбирается конструкция из чистого бетона или армированная.

Арматура может быть как стальная, так и комбинированная (с использованием стекловолокна, более легкая, не подвержена коррозии).

Исходя из этих данных, поймете, какой объем и состав бетона потребуется для изделия. При производстве своих колодезных колец нужны большие объемы смеси – для которой, возможно, потребуется арендовать бетономешалку. Приблизительный расход на изготовление изделия диаметром 150 см – 0.3 куба готовой бетонной смеси.

Для самостоятельного производства потребуются:

• цемент марки М200 и выше;
• арматура;
• бетономешалка;
• тачка и большие емкости;
• форма для заливки – два разборных круга, вкладывающихся один в другой. Под форму годится металл и дерево. Чтобы сделать опалубку, для формы подойдут, порезанные старые металлические бочки.

Внутренняя часть опалубки должна быть выше внешней не меньше чем на 100 мм.

Как сделать опалубку своими руками?

1. Установить опалубку, закрепив ее вертикально и загерметизировав швы.

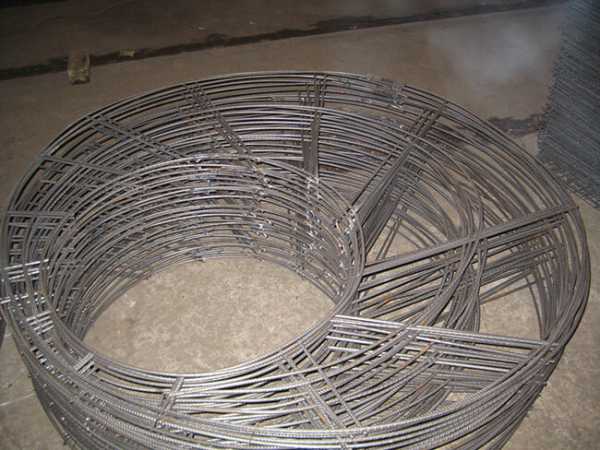

2. Установить армирующий каркас (сваренные или скрепленные прутья).
3. Приготовить бетон по формуле:

цемент – 1 часть;

песок – 2.5 части;

промытый щебень – 3-4 части.

Вода не должна составлять более 50 % от массы бетонной смеси. Для повышения пластичности раствора при укладке в воду добавляют жидкое моющее средство (1 ч. л. на 10 л) или растворяют стиральный порошок (1 ст. ложка). Еще для повышения прочности используют клей ПВА или калийное стекло в объемах не более 2 %.

Внимание! Изготавливать нужно при температурах выше 10 градусов. Готовое изделие должно быть защищено от прямых солнечных лучей и намокания.

1. Заливать медленно, слоями не более 20 см высотой, мешая металлическим прутом. Каждый из слоев должен «улечься», иначе образуются полости.
2. По окончании заливки по уровню выровнять поверхность смеси, при необходимости укрепить закладные детали.
3. Оставить изделие схватываться. Во избежание растрескивания при высоких температурах – укутать в полиэтилен. Минимальный срок застывания – 4 дня. Расчетный срок набора прочности – 21 день.
4. Сначала снимается внутренняя часть опалубки, затем внешняя.

Особенности монтажа и эксплуатации

Некоторые размеры бетонных колец составляют до 70–200 кг, что позволяет укладывать их вручную или с помощью самодельных устройств. Спецтехника понадобится, если доборное весит 1 000–1 500 кг.

При этом бетонные кольца с замком герметизируются строительными смесями, а также джутом. Изнутри при необходимости замазывают грунтовкой глубокого проникновения, а затем покрывают смесями, повышающими водонепроницаемость (полностью или только стыки). Простейшая грунтовка для ЖБ – раствор клея ПВА в воде (1 к 8).

При эксплуатации важно следить за состоянием стыков: они первыми покажут сдвиги масс грунта и возможную необходимость земляных работ. Стыки нужно регулярно герметизировать – с помощью грунтовки, джута и т. д.

Реставрация ЖБ конструкций заключается в герметизации кольца с замком и дальнейшем заполнении трещины бетоном с предварительной обработкой грунтовкой глубокого схватывания. При необходимости на трещину накладываются металлические скобы.

wodakachka.com

Сколько весит кольцо для колодца из бетона

Вес кольца для колодца: советы и рекомендации

При создании колодцев очень часто используют специальные кольца, назначение которых заключается в изготовлении стен способных удерживать влагу и противостоять повышенному давлению грунта. При этом от качества выбранного материала напрямую зависит не только стоимость и качество готовой конструкции, но простота монтажа.

Именно поэтому такой параметр, как вес колодезного кольца очень важно учитывать при проектировании всей системы.

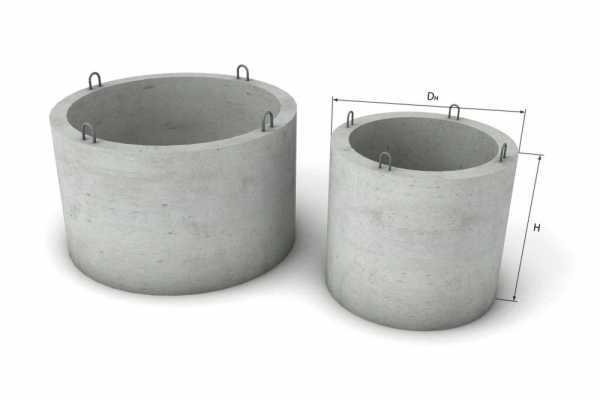

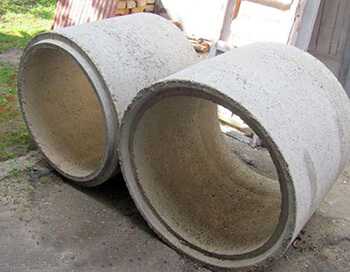

Любительское фото колец из бетона, на котором можно увидеть петли для крепления троса тельфера или крана, что свидетельствует о большом весе

Значение тяжелых изделий и разновидности конструкций

Для начала необходимо сказать о том, что существует различные модели подобных элементов, которые обладают определенными габаритами и производятся разными компаниями. Учитывая это нельзя определенно сказать о том, сколько весит колодезное кольцо. Каждый производитель устанавливает свои собственные критерии в данном параметре.

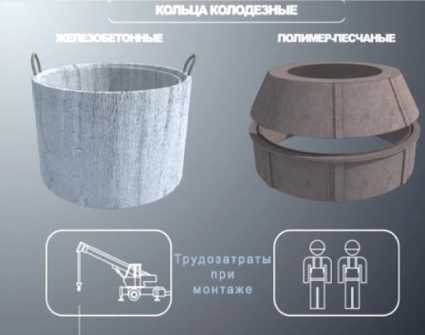

Два самых популярных вида материала для создания колодцев трудозатраты при их монтаже

Значение веса

• Прежде всего, следует упомянуть о том, что от тяжести определенных колец зависит качество всего строения. Однако оно также отражается на самом монтаже.
• Приобретая тяжелые конструкции, следует заранее позаботиться об их дальнейшей доставке на строительный участок. При этом очень важно знать, сколько весит кольцо для колодца, поскольку может понадобиться заказывать кран для перемещения изделий по объекту или брать в аренду тельфер для последующего монтажа.
• Необходимо отметить, что тяжелые кольца способны перераспределять нагрузку на стены колодца, сводя ее вниз. Поэтому чаще всего все конечные изделия дополняют крышками, создавая дополнительное давление и в то же время выполняя функции своеобразной опоры, как плиты перекрытия при изготовлении погреба.

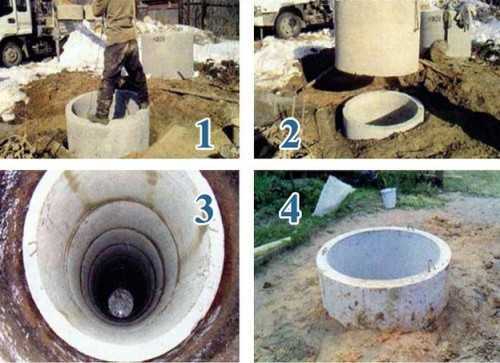

Фотография монтажа колодца из бетонных изделий, показывающая объем данных элементов, из которого можно получить представление и о весе

• Следует упомянуть о том, что небольшой вес колодезных колец доставляет массу преимуществ, самым большим из которых является сокращение на доставку и установку. Однако качество материала при таком небольшом весе должно быть таким, чтобы он не только мог выдерживать большое давление, не разрушаясь, но и слегка поддавался деформации, не теряя сильно первоначальную форму. Это компенсирует интенсивную нагрузку снаружи.
• Очень важно помнить, что если применяются изделия с небольшим весом, то не стоит изготавливать колодцы с нижней крышкой или лучше всего приобретать конструкции со специальной геометрией. Дело в том, что при поднятии грунтовых вод подобные системы, при незначительном наполнении могут всплывать. Поэтому некоторые мастера их дополнительно утяжеляют или защищают.

Совет! Профессиональные мастера рекомендуют выбирать конкретные изделия исходя из собственных предпочтений и технических условий участка.

Фактор веса должен быть второстепенным, хотя он имеет большое влияние на стоимость работ.

Использование подъемных механизмов при работе с бетонными конструкциями

Виды колец

• Прежде всего, следует сказать про железобетонные конструкции. Их цена обычно самая маленькая, но если учесть расходы на доставку и установку, то она вполне может сравниться со стоимостью других материалов.
• Это связанно с тем, что железобетонные изделия имеют очень большой вес и для их монтажа требуется специальная техника. При этом ее аренда требует значительных затрат.

Работать с полимерными изделиями может всего один человек, а значит, значительно сокращаются расходы на монтаж

• Конструкции из полимерных материалов обладают целой совокупностью положительных качеств, основным из которых можно считать небольшой вес. Это позволяет производить монтаж системы своими руками, не используя дополнительного оборудования в виде тельфера.
• Также стоит сказать и о том, что подобные изделия имеют повышенную прочность. Для них не нужно изготавливать специальной защиты.

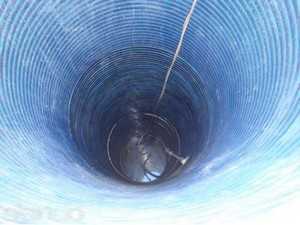

Полипропиленовые системы самые легкие, но они не обладают достаточной прочностью и при неправильном монтаже могут деформироваться

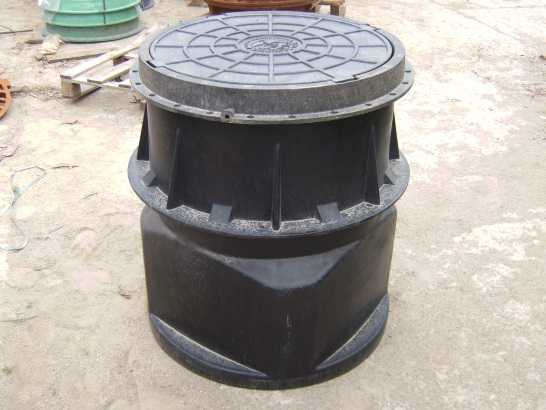

• Самыми облегченными считаются кольца, выполненные из полипропилена. Однако следует сказать и о том, что инструкция по монтажу не рекомендует устанавливать их на большую глубину, поскольку данные системы не могут выдерживать внешние нагрузки.

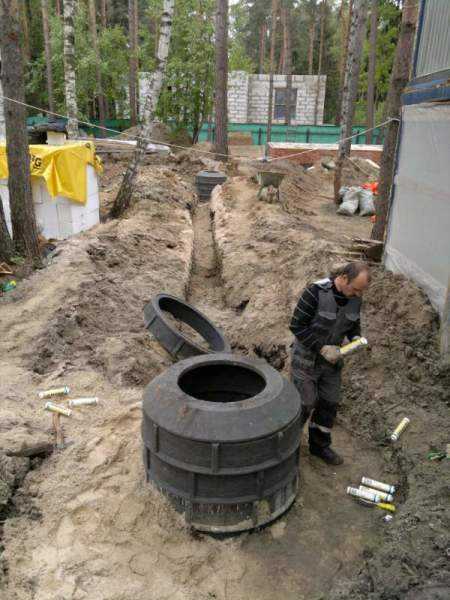

• Учитывая подобную особенность, они нашли применение при реставрации или ремонте старых колодцев. Дело в том, что первоначальная конструкция в этом случае будет служить своеобразной защитой, способной принять на себя все давление породы.

Совет! Профессиональные мастера утверждают, что оптимальным материалом являются полимерные кольца для колодца, поскольку они сочетают в себе все необходимые качества. Однако прежде чем приступать к покупке стоит детально изучить все расходы по данному проекту и сравнить их с другими системами.

Полимерные материалы используют при изготовлении всех необходимых деталей системы, что позволяет создавать любые конструкции с разным назначением

Вывод

Просмотрев видео в этой статье можно получить детальное представление о том, как вес составляющих элементов для изготовления колодца влияет на саму конструкцию. При этом на основании текста, который представлен выше, следует сделать вывод о том, что прежде чем подбирать соответствующие материалы для работы нужно иметь на руках экономическое обоснование и чертеж будущего колодца. (См. также статью Очистка воды из колодца: способы.)

Это поможет принять правильное решение, которое идеально подойдет именно для данных технических условий.

загрузка…

kolodec.guru

Кольца для колодца: подбираем размеры

Размеры колец для колодца

Для обустройства гидроизоляции используются колодезные кольца, размеры и вес которых предусмотрены государственным стандартом. В качестве материала для изготовления колец используется проволочная сетка и тяжёлый бетон.

Требования к кольцам

Существующие на участках колодцы, предназначенные для питьевой воды, должны быть изолированы от по

vest-beton.ru

Вес бетонного кольца

Основные характеристики и размеры бетонных колец для канализации

Для того чтобы обустроить индивидуальную канализационную систему в собственном загородном доме существует несколько способов. Но несмотря на огромный ассортимент более современных и новейших строительных материалов, наибольшим спросом пользуются кольца из железобетона. Такая популярность достигнута благодаря прочности, надежности, и морозоустойчивости подобных изделий, а также немалое значение имеют и размеры бетонных колец для канализации.

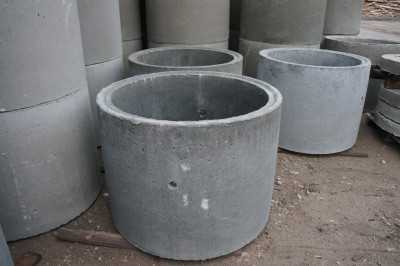

ЖБИ кольца

Основные характеристики бетонных колец

Применение сборных железобетонных конструкций при производстве строительства позволяет значительно сократить сроки производства работ, повышая при этом производительность. Именно кольца считаются изделием, наиболее часто применяемым в процессах строительства.

Область применения

Сфера использования таких изделий может быть самая различная:

• Сооружение питьевых колодцев;
• Обустройство смотровых колодцев, необходимых для контроля состояния систем коммуникации;
• Строительство септиков;
• Обустройство ливневой канализации и т. д.

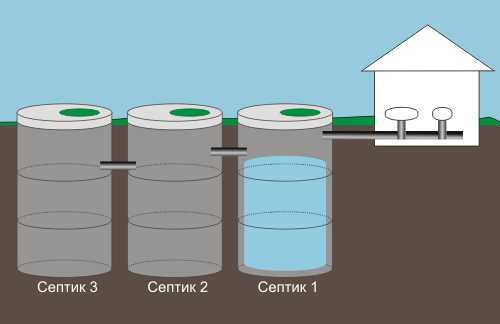

Схема септика

Преимущества и недостатки

К достоинствам конструкций такого рода можно отнести:

• Высокий уровень прочности;
• Долговечность;
• Морозоустойчивость;
• Простота монтажа;
• Простота эксплуатации;
• Небольшая цена.

Но существует и один существенный недостаток, который кроется в большом весе. Так, например, ответом на вопрос о том, сколько весит бетонное кольцо диаметром 1 метр, становится величина, равная 600 кг. А это говорит о том, что транспортировка подобного изделия к месту застройки невозможна без спецтехники.

Размеры конструкций

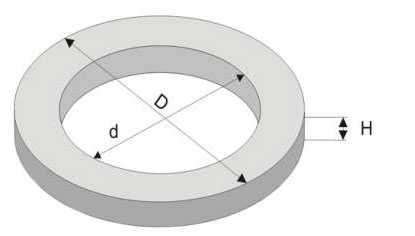

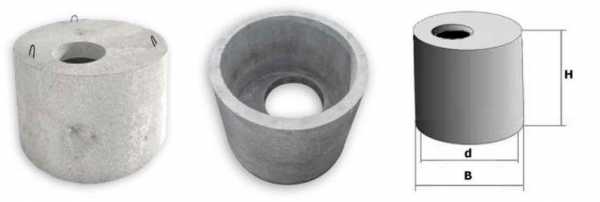

Габаритные размеры вес бетонных колец — это два параметра напрямую связанные между собой. Как масса, так габаритные параметры таких изделий могут быть различными, в зависимости от типа создаваемого изделия и цели его использования.

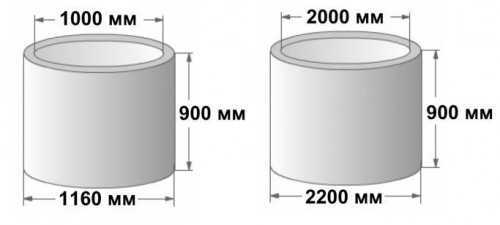

На сегодняшний день существуют кольца следующих типоразмеров:

• КЦ-10. Высота такого изделия составляет 0,9 м, внешний диаметр – 1,16 м, а вес бетонного кольца 1 метр внутреннего диаметра составляет 0,6 тонны;
• КЦ-15. Такое кольцо именуется средним и обладает следующими параметрами: высота — 0,9 м, внутренний диаметр – 1,5 м, внешний диаметр – 1,6 м, масса изделия – 1 тона;
• КЦ-20. Кольцо выстой – 0,9 м, с весом 1,5 тонны, и диаметрами внешним и внутренним 2 м и 2,2 м соответственно.

Типоразмеры

Обратите внимание! Маркировка изделия состоит из букв КЦ или КС и указанием размера внутреннего диаметра изделия в дециметрах.

Современные производители предлагают кольца с диаметром от 0,72 до 2 метров и стандартной высотой в 90 см.

Помимо таких стандартизированных изделий, существуют также и нестандартные, которые называют доборными.

Отличаться такие изделия от типовых могут по следующим параметрам:

• Формой самой конструкции;
• Толщиной стенки, которая варьируется от 65 мм до 115 мм;
• Наличие на поверхности замков, которые позволяют упростить процесс сборки конструкции;
• Высотой;
• Диаметром.

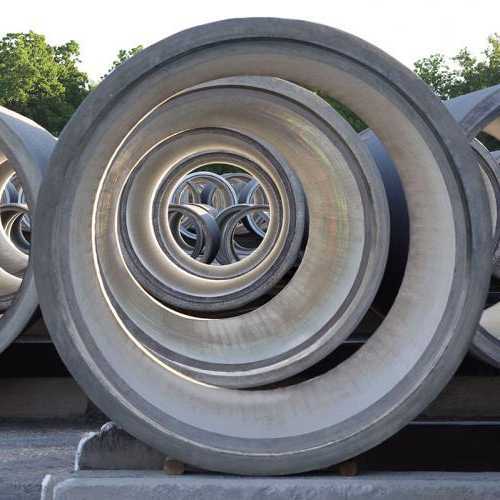

Так, к примеру, можно приобрести бетонные кольца большого диаметра (более 2 м) или даже квадратные изделия.

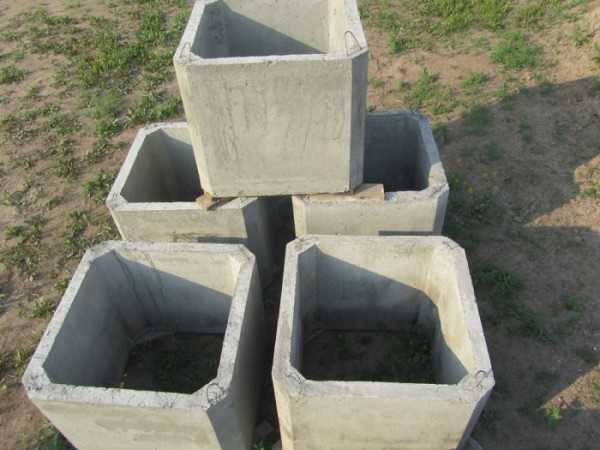

Квадратные конструкции

Совет. К плюсам использования железобетонных конструкций квадратной формы можно отнести возможность установки их на бетонную плиту. Это исключает необходимость сооружения бетонной стяжки на дне колодца, да и к тому же вырыть квадратную яму легче, чем круглую.

Типы колец

По типу конструкции такого рода делятся на два основных типа:

1. Прямые. Соединение таких колец производится с помощью металлических скоб и цементного раствора;
2. С замком — такие изделия наделены кольцевым выступом в верхней части и выемкой в нижней. Установка подобных элементов друг на друга позволяет создавать прочные соединения, что исключает вероятность смещения.

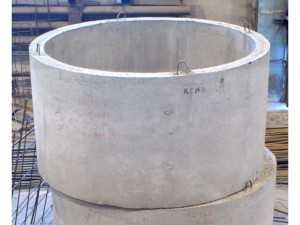

Замковое кольцо

Технология изготовления

Серьезная нагрузка на изделия такого рода в процессе их эксплуатации обуславливает необходимость придания им высоких прочностных показателей. Именно поэтому в процессе производства используют только высококачественный раствор с мелким зерном. Обычно это бетон, относящийся к маркам от М200 до М500.

Процесс изготовления делится на следующие этапы:

1. Подготавливается форма для заливки;
2. В форму укладывается арматурный каркас;
3. Производится заливка готовым бетонным раствором;
4. Удаляются пустоты методом вибрации.

Теперь изделию осталось просохнуть в соответствующих микроклиматических условиях.

Изготовление колец в домашних условиях

Если вы решили изготавливать железобетонные кольца своими руками, то непременно должны знать:

• Для получения качественного изделия необходимо использовать цемент марки М400 и выше;
• В качестве мелкого наполнителя должен выступать промытый кварцевый песок;
• Крупный наполнитель – малоокатный гравий.

Инструкция изготовления изделий такого рода в домашних условиях выглядит следующим образом:

1. Обустройство опалубки. Вам потребуется соорудить 2 цилиндра, из них 1 для внутреннего диаметра и 1 для внешнего.

Совет. В качестве материалов для изготовления опалубки могут выступать доски, фанера, кровельный лист и т.д.

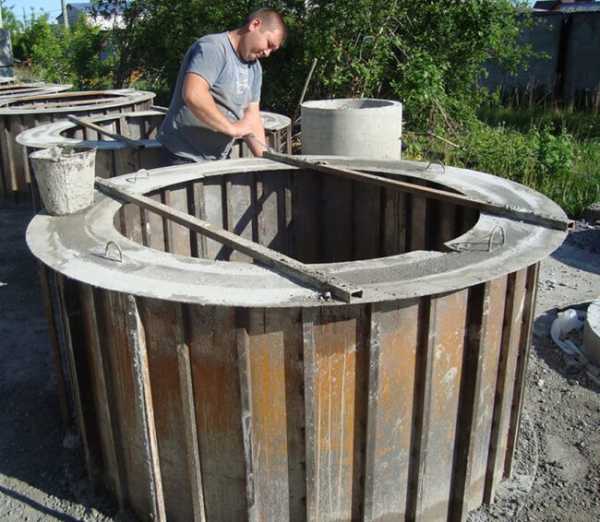

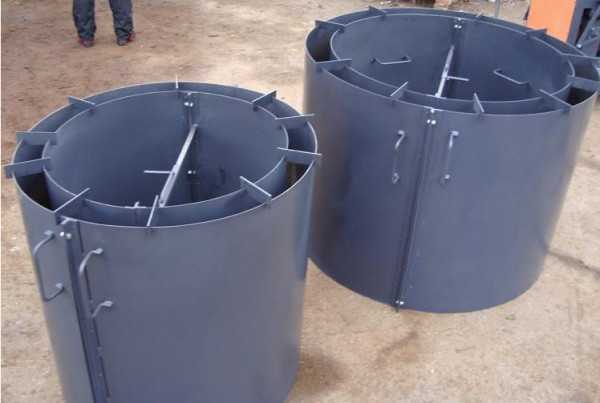

На фото – опалубка

1. Выберете ровный участок и установите на нем внутренний и внешний цилиндры, таким образом, чтобы стенки изделий были равноудалены по всей окружности;
2. По периметру опалубки на равных расстояниях расположите 10-12 металлических арматурных стержней диаметром 8-10 мм;
3. Полученный каркас необходимо закрепить клиньями, которые будут перемещаться вверх по мере заполнения формы раствором;
4. Для того чтобы легко отделить готовое изделие, смажьте стенки формы отработанным машинным маслом;
5. Залейте в форму слой бетона около 10 см и утрамбуйте при помощи металлического штыря методом прокалывания. Таким образом заполните всю форму;
6. Залитую опалубку укройте плотной тканью для защиты от солнца;
7. Через 3-5 дней опалубку можно удалить и оставить изделие просыхать еще 7-14 дней, укрыв его от солнца и увлажняя несколько раз в день.

Обустройство канализации из ЖБИ колец

Сооружение колодца

Технология монтажа канализации предусматривает процесс бетонирования дна колодца для того, чтобы предотвратить проникновение сточной воды в почву.

Совет. На современном рынке можно найти кольцами сразу с дно
