Марки бетона — Классификация бетонов по маркам

Содержание статьи:

    • Маркировка бетона
    • Что означает марка бетона
    • Применение в строительстве
    • Плотность бетона
    • Водонепроницаемость
    • Морозостойкость
    • Истираемость
    • Удобоукладываемость
  • Расшифровка марки бетона
  • Бетон марки M 100 (B7,5)
  • Бетон марки M 200 (B15)
  • Бетон марки M 300 (B22,5)
  • Как проверить марку бетона
  • Марка бетона для фундамента
  • Марки бетона для отмостки

Для систематизации рецептур в зависимости от места применения, разработаны государственные стандарты, определяющие основные классификации типов бетона, благодаря которым застройщик подбирает оптимальный состав, придавая определенные свойства исходному материалу и оптимизируя затраты. Правильный выбор обеспечит изделию высочайшее качество и длительную эксплуатацию объекта.

Согласно основным положениям ГОСТ 25192 бетоны классифицируются:

  • по назначению (конструкционные, специальные — теплоизоляционные, радиационностойкие, декоративные),
  • по стойкости к видам коррозии (без риска коррозии, коррозия под действием хлоридов, коррозия под действием замораживания и оттаивания и прочие),
  • по виду вяжущего (цементные, известковые, шлаковые, гипсовые),
  • по виду заполнителя (плотные, пористые, специальные),
  • по условиям твердения (твердеющие в естественных условиях, в условиях тепловой обработки при атмосферном давлении, при тепловой обработке и давлении выше атмосферного),
  • по структуре (плотные, поризованные, ячеистые, крупнопористые),
  • по прочности (средней прочности с классом при сжатии до В50, высокопрочные с классом более В60),
  • по скорости набора прочности (быстротвердеющие, медленнотвердеющие),
  • по средней плотности (особо легкие, легкие, тяжелые, особо тяжелые),
  • по морозостойкости (низкой морозостойкости — менее F50 , средней — более F50 до F300, высокой — более F300),
  • по водонепроницаемости (низкой водонепроницаемости — менее W4, средней — от W4 до W12, высокой — более W12),
  • по истираемости (низкой, средней, высокой).

Расшифровка условного обозначения

Пример условного обозначения бетонной смеси тяжелого бетона класса по прочности на сжатие  B25, марки по удобоукладываемости П1, марки бетона по морозостойкости F200 и водонепроницаемости W4:

БСТ В25 П1 F200 W4 ГОСТ 7473-2010.

Пример обозначения такой же бетонной смеси мелкозернистого бетона:

БСМ В25 П1 F200 W4 ГОСТ 7473-2010.

Такой же раствор легкого бетона класса по прочности на сжатие В12,5, марки по удобоукладываемости П2, марок бетона по морозостойкости F200, водонепроницаемости W2, средней плотности D900:

БСЛ В12,5 П2 F200 W2 D900 ГОСТ 7473-2010.

Основным показателем бетона является — прочность, а фактическая прочность зависит от качества наполнителей, технологии производства, сорта сырья. Чем выше качество исходных компонентов, тем дороже и крепче получается готовый бетон.

Что такое марка бетона на прочность?

Марка прочности на сжатие – усредненная характеристика, показывающая какую нагрузку до разрушения способен выдержать образец на площади 1 см² через 28 дней после затворения. Обозначается буквой «М» с индексом. Например, бетон марки М350 выдерживает нагрузку в 350 кг/см².

Марки бетона и их характеристики в таблице

Марка бетона (М), кг/м3 Класс бетона (B), МПа Морозостойкость (F), циклов Водонепроницаемость (W)
М 100 B-7,5 F50 W2
М 150 B-12,5 F50 W2
М 200 B-15 F100 W4
М 250 B-20 F100 W4
М 300 B-22,5 F200 W6
М 350 B-25 F200 W8
М 400 B-30 F300 W10
М 450 B-35 F200-F300 W8-W14
М 550 B 40 F200-F300 W10-W16
М 600 B 45 F200-F300 W12-W18

В таблице ниже приведена сфера использования бетонов исходя из классификации по марке.

Марка Средняя прочность (кг/ см²) Применение Где используется
М50

М75

45,8

65,5

подготовительные работы — черновая заливка (подготовка основания перед заливкой фундамента), подушка под фундамент, подбетонка),

— заполнение пустот конструкций,

— защита от коррозии

М100

M150

98,2

131

в частном и дорожном строительстве — подготовка основания под фундамент, выравнивание поверхностей, пол в помещении или подвале (а также теплый пол), фундамент под теплицу, фундаменты с малой нагрузкой в одноэтажных домах, дачах, гаражах, банях, стяжка черновых полов,

— заливка садовых дорожек и террас, обустройство отмостки (гидроизоляции) вокруг дома, столбы забора, фундамент несущих элементов забора, изготовление крыльца

— бордюры для дорог и тротуаров, подготовка основания под фундамент,

—  создание декора для ландшафтного дизайна

M200

M250

196,5

261,9

для загородного строительства — ленточные фундаменты для небольших загородных домов (например, каркасных) и хозпостроек, фундамент гаража и бани

— изготовление балок, ригелей перемычек, лестничных маршей, бетонных площадок и перекрытий с малой нагрузкой, несущих стен, фундаментных блоков, столбов забора

— тротуары, тротуарная плитка, дренажные системы

M300 294,7 для частного строительства — фундамент под одноэтажный кирпичный или деревянный дом с мансардой, фундамент двухэтажного или трехэтажного дома из пеноблоков, свайный фундамент

— плиты перекрытия, ЖБИ, монолитные и опорные стены, заливка пола

M350 360,2 самые распространенные, универсальные марки для жилищного и промышленного многоэтажного строительства — заливка фундамента под тяжелые монолитные здания (кирпичные 2-х этажные дома)

— возведение несущих стен, колонн, изготовление перекрытий, бетонных балок,

— формирование чаш бассейнов

— производство плит для аэродрома, покрытие автомагистралей

M400

M450

392,9

458,4

бетон повышенной прочности для регионов с резкими перепадами температур — многоэтажное строительство (основания и перекрытия), монолитный фундамент многоэтажного дома, промышленного предприятия, стяжка пола в служебных помещениях (цехах),

— несущие конструкции лестниц,  лестничные марши

— автомобильные и железнодорожные мосты, опоры мостов и путепроводов, автомобильные, железнодорожные магистрали

M500

M600

M700

523. 7

589,4

720,3

тяжелые бетоны, для особо важных строений с повышенными требованиями к прочности и долговечности постройки — монолитные гидротехнические и электротехнические сооружения: дамбы, плотины, пролеты мостов, шлюзы

— специальные объекты:  метро, тоннели, аквапарки, бассейны

— аэропорты, военные и промышленные объекты

M800

M900

М1000

М1300

785,8

916,8

1047,7

1309,6

— объекты военной инфраструктуры: бомбоубежища

— сооружения энергетической промышленности: энергоблоки, атомные реакторы

— шахты, плотины

В проектной строительной документации используется такое понятие, как класс бетона. Класс отображает уровень прочности бетона в ходе эксплуатации. Значения марки и класса взаимосвязаны, поэтому маркировку для конструкций используют преимущественно парную. Понятием класс оперируют, в основном, профессионалы.

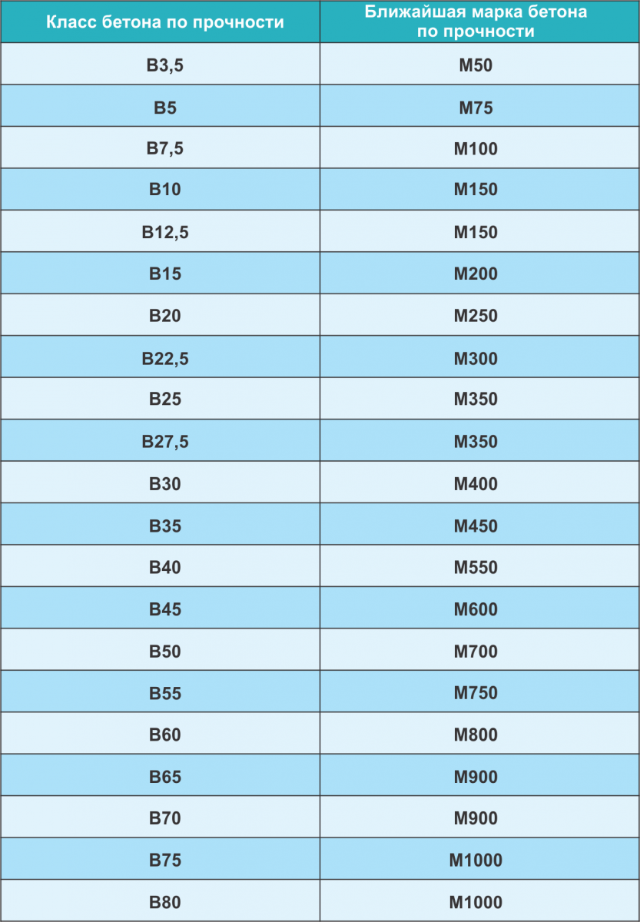

Таблица соответствия классов и марок. Узнать подробнее

Для индивидуального строительства, малоэтажных и хозяйственных построек достаточно знать марку бетона. Благодаря оптимальному соотношению стоимости и технических характеристик, возможности приготовить его самостоятельно, самым  востребованным в этом сегменте является бетон марки M30.

Факторы, оказывающие влияние на прочность бетона

Для того чтобы получить прочный бетон необходимо соблюсти несколько важных условий:

  1. Использовать цемент самой высокой марки, а заполнители (песок и щебень) исключительно равномерных фракций.
  2. Соблюдать технологию приготовления смеси: рассчитать точное соотношение компонентов (воды и цемента) для затворения раствора, тщательно перемешать для однородности.
  3. Создать благоприятные условия окружающей среды при укладке (температура в пределах +15- +20°С, влажность бетона 13-18% — в зависимости от вида сооружения), схватывании и дальнейшем твердении бетонного камня.
  4. По окончании укладки — выдержать необходимое время для набора прочности, вести постоянный мониторинг, поддерживая уровень влажности и температурный режим (недостаток влаги может сказаться на появлении трещин, а при отрицательных температурах процесс твердения прекращается).

Определение марки бетона по прочности

Прочность бетона на сжатие — один из важнейших показателей, учитываемых при планировании строительства любого объекта: будь то монолитное многоэтажное здание или одноэтажная частная застройка. Для того, чтобы максимально использовать прочностные характеристики бетона, важно на начальном этапе определить этот параметр.

Для определения марочной прочности, подбора состава бетона обращайтесь в аккредитованную лабораторию «И.Д.К». Имея на вооружении сертифицированное оборудование и экспертов-профессионалов, проведем испытания на объекте заказчика или в стенах собственной лаборатории.

Для консультации и связи со специалистом компании, обратитесь удобным для вас способом: по телефону +7 981 244-12-72, е-мейл, посредством формы обратной связи.

Обращайтесь в лабораторию «И.Д.К» Предложим индивидуальные условия на исследования!

ЗАКАЗАТЬ ЗВОНОК

Классификация бетона по плотности

Плотность бетона, или удельный вес, маркируется литерой D и исчисляется в килограммах на кубический метр. По этому показателю можно определить вес единицы объема раствора. Чем выше данное значение, тем большей износостойкостью будет обладать бетонная конструкция.

  • Марки особо легкого бетона, ниже D500, с пористыми наполнителями (перлит, арболит) используются с целью утепления перекрытий и стен частных домостроений и многоэтажек, защиты трубопроводов, возведения армопоясов, дымоходов, вентканалов.
  • Легкие бетоны (от D500 до D1800 кг/м3) c керамзитом, пемзой – для гражданского строительства многоквартирных домов, торговых центров, в зонах с повышенной сейсмоактивностью.
  • Обычный бетон облегченный (D1800 — D2200) с наполнителем щебень или гравий – для жилых зданий, закладки фундаментов и стен.
  • Тяжелый (от D2000 до D2500), с заполнителем песок, гранит, известняк применяется для строительства несущих опор, фундаментов, зданий с повышенным радиационным фоном, фундаментов и стен промышленных предприятий, особенно крупных цехов и фабричных корпусов.
  • Особо тяжелый бетон (выше D2500 кг/м3) с железной стружкой, рудой, стальными опилками с в качестве утяжеляющих наполнителей – для мостов, бункеров, хранилищ опасных отходов, АЭС и других спецсооружений.

Марка бетонной смеси находится в непосредственной взаимосвязи от плотности материала. В зависимости от структуры заполнителя бетон различается по нескольким типам:

Тип бетона Средняя плотность, кг/м3 Марка Класс Заполнители Основное назначение
особо легкий бетон
(с очень низкой плотностью, с большим содержанием воздушных ячеек)
До 800 До М75 До В5 керамзит, перлит для теплоизоляции (утепление стен и перекрытий, защита трубопроводных систем), изготовление пено- и газобетонов
легкий, облегченный
(ячеистый бетон с пониженной плотностью)
800-2000 М100-М200 В7,5-В15 пенобетон, газобетон, пескобетон конструкционно-теплоизоляционный с хорошими теплосберегающими характеристиками (малоэтажное строительство, ограждающие конструкции)
тяжелый
(высокая плотность)
2000-2500 М200-М400 В15-В30 гранитный или гравийный щебень, карьерный или речной мелкий песок без глины конструкционный (монолитные фундаменты, несущие конструкции, блоки, панели перекрытия аэродромные и дорожные покрытия, гидротехнические объекты, сборные конструкции)
особо тяжелый
(очень высокая плотность)
Более 2500 М400 и более В30 и более стальные, чугунные, магнетитовые элементы конструкционный (специальные сооружения типа атомных электростанций с защитой от радиоактивного излучения, хранилищ, бункеров, высоконагруженных опор для эксплуатации в водонасыщенных грунтах)

Марка на водонепроницаемость

Водонепроницаемость – это способность материала препятствовать проникновению в него воды. Степень влагостойкости бетонных смесей отражается числом с буквой «W».
На степень водонепроницаемости влияет пористость структуры: чем пористее бетон, тем легче воде просочиться сквозь его толщу. Если во время замеса присутствовал избыток воды, либо уплотнение было недостаточным — марка бетона по водонепроницаемости будет низкой. Возраст бетона также будет иметь влияние – чем он больше, тем выше устойчивость бетона к проникновению воды.

  • W2 – бетон с самым низким показателем требуют гидроизоляции и используют для подготовительных работ перед заливкой фундамента.
  • W4 – нормальный уровень водонепроницаемости, применяем для заливки фундаментов, возведения заборов в почвах с низкой влажностью. Внутри помещений — стяжка, стены, перекрытия, лестницы.
  • W6 – самый распространенный класс в частном и промышленном строительстве. Обладает достаточной прочностью и водонепроницаемостью для возведения любых видов фундаментов, монолитных стен конструкций общего назначения.
  • Бетон W8 – относится к влагоустойчивым бетонам. Эта марка массово используется в строительстве конструкций с повышенными требования к влагостойкости материала: отделка ванных комнат, бассейнов и прочих подобных помещений.
  • Бетоны классов W10-W20 применяются в строительстве объектов особого назначения: бункеров, банковских хранилищ, гидротехнических строений, водохранилищ. Используется крайне редко.

Марки бетона по морозостойкости

Морозостойкость — это способность материала, насыщенного водой, выдерживать многократное замораживание и оттаивание без внешних признаков разрушения (трещин, сколов ребер), изменения массы и снижения прочности. Выражается морозостойкость бетона в циклах (замерзание/размораживание), обозначается букой «F». Марка по морозостойкости присваивается в зависимости от того сколько циклов замораживания и оттаивания образец выдерживает без повреждений. Бетонный раствор по морозостойкости имеет значение от F25 до F1500. Дорожный бетон имеет повышенные требования: он должен сохранить свою массу на 95% от первоначального веса.

  • Бетоны с морозостойкостью до F50 используются для внутренних и подготовительных работ в закрытых помещениях. На улице такой бетон быстро разрушается.
  • F50 — F150 — выносливый и долговечный. Изготавливается для наружных работ в регионах с умеренным климатом.
  • Смеси F150 — F300 — для регионов с суровыми климатическими условиями. Объекты, построенные из бетона в диапазоне марок F150 — F300, не утрачивают прочности при частой резкой смене температур.
  • Выше F300 — для возведения объектов эксплуатируемых в суровых климатических условиях, для создания конструкций с переменным уровнем воды (например, морских гидротехнических сооружений).
  • Бетоны более F500 применяются в исключительных случаях для строительства особо важных зданий. Такая смесь используется в северных регионах с риском глубокого промерзания грунта.

Прочность и показатели морозостойкости и водонепроницаемости находятся в прямой зависимости друг от друга. Чем прочнее материал, тем выше устойчивость к низким температурам и водонасыщению.

Истираемость бетона

Истираемость — это способность материала изменяться в объеме под действием внешних сил. В дорожном строительстве важным параметром является стойкость бетона к воздействию силы трения. Срок службы покрытия на автомагистралях, тротуарах  и прочих местах с повышенной нагрузкой напрямую зависит от этого свойства.

Степень истираемости определяется величиной, маркируемой буквой «G», исчисляется тремя категориями и напрямую зависит от твердости и плотности:

  • низкая истираемость — G1,
  • средняя истираемость — G2,
  • высокая истираемость — G3.
Марка по истираемости Применение
G1, низкая Для эксплуатации в условиях сильной загруженности — дорожное полотно на магистралях, аэродромные покрытия
G2, средняя Для изготовления покрытия из бетона в подземных переходах; на лестницах; производственных, торговых и общественных сооружениях
G3, высокая Для сооружений и участков дорог с низкой транспортной и пешеходной нагрузкой (дороги, тротуары, лестницы, перекрытия в жилом секторе)

Удобоукладываемость бетона

Удобоукладываемость смеси — это условный параметр, показывающий способность в полной мере заполнять строительные формы, не расслаиваясь в процессе доставки и хранения.

В зависимости от показателя удобоукладываемости, бетонные смеси делятся на жесткие (Ж), подвижные (П), растекающиеся (Р).

Оценка удобоукладываемости раствора производится по осадке конуса прибором Вебе (или конусом Абрамса). В конусообразную форму набирают бетон, уплотняют штыкованием и далее, медленно сняв конус, оценивают результат оседания линейкой с делениями. В случае с жесткими смесями, марка определяется при помощи технического вискозиметра с уплотнением штыкованием и виброплощадкой.

Марки по удобоукладываемости

Норма удобоукладываемости раствора

Расплыв конуса, см Осадка конуса, см Жесткость, сек Коэффициент уплотнения
Растекающиеся смеси
Р1 Менее 35
Р2 35-41
Р3 42-48
Р4 49-55
Р5 56-62
Р6 Более 62
Подвижные смеси
П1 1-4
П2 5-9
П3 10-15
П4 16-20
П5 Более 20
Жесткие смеси
Ж1 5-10
Ж2 11-20
Ж3 21-30
Ж4 31-50
Ж5 Более 50
по коэффициенту уплотнения
КУ1 Более 1,45
КУ2 1. 45-1.26
КУ3 1.25-1.11
КУ4 1.10-1.04
КУ5 Менее 1.04

Области применения смесей различных марок жесткости, подвижности, растекания:

  • подготовительные работы при обустройстве автодорог и взлетных полос, бетонные полы – П1;
  • железобетонные плиты перекрытий, балки, колонны — П1, П2;
  • горизонтальные конструкции с сильным армированием, монолитное бетонирование по скользящей опалубке — П2, П3;
  • высотное строительство — Р1-Р6;
  • вертикальные конструкции с густым армированием, узкие опалубки, колонны, укладка при помощи бетононасоса — П3, П4;
  • сборные ЖБ изделия, изготавливаемые в заводских условиях, трамбованные бетоны для возведения ответственных конструкций,  «тощие» бетоны для дорожного строительства — Ж1-Ж5.

Какая марка бетона нужна для фундамента?

Марка бетона по прочности указывает на несущую способность будущей конструкции. Чем тяжелее здание, тем прочнее требуется материал. Выбор марки (класса) бетона для фундамента в зависимости от материала стен и грунтов смотрите в таблице ниже.

Материал стен одноэтажного дома Слабопучинистый грунт Пучинистый грунт
Сэндвич-панели (деревянные каркасные и щитовые дома) М 200 (В 15) М 250 (В 20)
Брус, бревно (срубы домов из бревен) М 250 (В 20) М 300 (В 22,5)
Газобетон, газоблоки, пенобетон, керамзитобетон, другие облегченные бетоны М 300 (В 22,5) М 350 (В 25)
Кирпич, натуральный камень, монолитный бетон М 350 (В25) М 400 (В 30)

При возведении двухэтажного строения, марку следует увеличить на одну ступень от указанной в таблице.

Выбор марки бетоносмеси выполняется также и в зависимости от типа фундамента. Для ленточного фундамента сгодятся более низкие марки, а свайный потребует наиболее высоких и прочных.

  • фундамент под легкие конструкции — крыльцо, забор, теплица, легкий гараж — М100 — М200,
  • ленточный фундамент — от М200 до М400,
  • фундамент-плита, столбы, буронабивные сваи — М300 — М350.

Марки бетона для отмостки

Бетонная отмостка защищает фундамент здания от воздействия осадков и талых вод и повышает теплоизоляцию сооружения. Влага, проникая в тело отмостки, зимой начнет кристаллизоваться, увеличиваясь в объеме и разрушая гидроизолирующую ленту. Поэтому крайне важно учитывать водонепроницаемость, морозостойкость и прочность материал для ее выполнения.

Для отмостки используют бетон марки М200-М350 (B15-В22,5), с минимальной морозостойкостью F150 и водонепроницаемостью W2.

Действующие государственные стандарты классифицирующие бетон

ГОСТ 25192-2012 — Бетоны. Классификация и общие технические требования
ГОСТ 26633-2015 — Бетоны тяжелые и мелкозернистые. Технические условия
ГОСТ 25820-2014 — Бетоны легкие. Технические условия (до 01.09.2022 г. Далее вступает в силу  ГОСТ 25820-2021)
СП 63.13330.2018 — Бетонные и железобетонные конструкции
10060 2012 — Бетоны методы определения морозостойкости
13087-2018 — Бетоны. Методы определения истираемости
7473 2010 — Смеси бетонные. Технические условия
10181-2014 — Смеси бетонные. Методы испытаний
12730.5-2018 — Бетоны. Методы определение водонепроницаемости
12730.3-2020 — Бетоны. Метод определения водопоглощения

Класс бетона и марка по прочности таблица

Бетонная смесь изготавливается путем смешения цемента, воды, пески, щебня. После укладки смесь затвердевает. Кроме песка и щебня используют гранит, известняк, гравий. Главной характеристикой бетонной смеси являются класс бетона и марка по прочности, которые можно найти в таблице.

Содержание

  1. Марка и класс – в чём разница?
  2. Марки бетона и их характеристики
  3. Переход от марки бетона к классу
  4. Новое обозначение классификации бетонов
  5. Водонепроницаемость
  6. Получение высокомарочного водонепроницаемого бетона
  7. Морозостойкость
  8. Как определить прочность готового бетона
  9. Какие факторы влияют на прочность бетона
  10. Область использования бетона по маркам и классам

Марка и класс – в чём разница?

Основные показатели, которые указывают на прочность бетона, являются марка и класс. Расчетную прочность бетонное изделие набирает через 28 дней после заливки. Но с течением времени материал становится еще более прочным. Так что значение прочности может измениться. Причем процесс затвердевания не останавливается со временем: качественный состав будет постепенно твердеть. Поэтому при определении прочностных характеристик для марки бетона берется среднее значение прочности.

Марки бетона и их характеристики

Определяющим критерием для типа марки является количество цемента в бетонной смеси, от которого и зависит ее твердость. Так, обозначение «марка М200» будет означать, что данное бетонное изделие выдержит давление 200 кгс/см2, то есть обладает прочностью на сжатие с силой 200 кгс/см2.
Класс бетона «В», как и марка, отражает прочность материала на сжатие, но точнее определяет этот параметр. Различие класса бетона B от марки M заключается в методе определения характеристики материала по прочности.

В документации обычно бетонный материал характеризуется классом, но в реальном строительстве от применения обозначения марки еще не отказались. Соответствие марки и класса бетона регламентирует ГОСТ 26633-91.

Полное обозначение класса бетона выглядит, как комбинация буквы «В» и цифры, означающей максимально возможную силу сжатия, выраженную с мегапаскалях. Например, «В45» сообщает, что бетонное изделие выдержит давление в 45МПа. Коэффициент достоверности класса бетона составляет 0,95.

Соотношение марки и класса бетона по прочности

Класс бетона Средняя прочность на сжатие данного класса Ближайшая марка бетона
кгс/см2 Н/мм2
В 3,5 46 4,5 М50
B 5 65 6,2 М75
В 7,5 98 9,5 М100
B 10 131 13 М150
В 12,5 164 16 М150
B 15 196 19 М200
В 20 262 25 М250
B 25 327 30 М350
В 30 393 36 М400
B 35 458 43 М450
В 40 524 50 М550
B 45 589 56 М600
В 50 655 63 М600
B 55 720 70 М700
В 60 786 76 М800

На заметку! Существует термин « марка бетона по прочности на растяжение», однако, он указывается только тогда, когда именно этот параметр играет ключевую роль в будущей конструкции.

Переход от марки бетона к классу

Например, перевод класса бетона в марку можно провести, обратившись к таблице классификации бетона по маркам и классам:

Класс бетона по прочности (С) по ДБН Класс бетона по прочности (В) по СНиП Средняя прочность бетона данного класса R Ближайшая марка бетона по прочности М, кгс/см2 Отклонение ближайшей марки бетона от средней прочности класса R — M / R * 100%
Мпа кг/см2
В0,35 0,49 5,01 М5 +0,2
В0,75 1,06 10,85 М10 +7,8
В1 1,42 14,47 М15 -0,2
В1,5 2,05 20,85 М25 -1,9
В2 2,84 28,94 М25 +13,6
В2,5 3,21 32,74 М35 -6,9
В3,5 4,50 45,84 М50 -9,1
В5 6,42 65,48 М75 -14,5
В7,5 9,64 98,23 М100 -1,8
С8/10 В10 12,85 130,97 М150 -14,5
С10/12,5 В12,5 16,10 163,71 М150 +8,4
С12/15 В15 19,27 196,45 М200 -1,8
С16/20 В20 25,70 261,93 М250 +4,5
С18/22,5 В22,5 28,90 294,5 М300 +1,9
С20/25 В25 32,40 327,42 М350 -6,9
С25/30 В30 38,54 392,90 М400 -1,8
С28/35 В35 44,96 458,39 М450 +1,8
С32/40 В40 51,39 523,87 М550 -5,1
С35/45 В45 57,82 589,4 М600 +1,8
С40/50 В50 64,24 654,8 М700 +6,9
С45/55 В55 70,66 720,3 М700 -2,8

Соотношение числа в обозначении класса бетона (не марки) и прочности выражается через коэффициент 13. 5%. В таблице указывается параметр R, обозначающий среднюю прочность. Этот параметр можно вычислить, если нет под рукой таблицы соответствия классов бетона и марок. Формула следующая:

R = В : (0.0980665 * (1- 1.64 * v)) ,

где В – это величина сжатия в классе, v = V : 100 = 13.5 : 100 = 0.135 , 0.0980665 = коэффициент перехода из системы МПа в систему кгс/см2

Нужно помнить, что прочность для класса бетона выражается в МПа, а для марок – в кгс/см2 . Результат вычисления покажет, что средняя прочность для класса В10 будет равна 131 кгс/см2

Новое обозначение классификации бетонов

В таблице соответствия марок и классов бетона, приведенной выше, в первом столбце есть новые обозначения классов, пришедшие из Европейского Союза. Раньше применяли обозначения вида В25. В новой классификации бетона это будет обозначаться, как С20/25.

Как появилась такая аббревиатура? В некоторых странах ЕС (Англия и другие) для определения прочности бетонных изделий на сжатие применяют цилиндр, у которого высота вдвое больше диаметра. А в других странах для этих целей применяется бетонный кубик. Из-за разницы в форме и весе образцов значения прочности будут разными.

Расшифровка класса бетона С20/25 будет означать:

  • прочность кубика на сжатие 25 МПа;
  • прочность цилиндра на сжатие 20 МПа.
    Бетон С20/25 означает В25, а какая марка будет соответствовать, можно найти в таблице расшифровки марки бетона и их характеристик.

Новая система соответствия и обозначения классов бетона применяется, но привычные «В10-В1000» используются чаще.
Для полноценной оценки типа материала используются другие важные технические характеристики: водонепроницаемость и морозостойкость.

Водонепроницаемость

Попадающая в микротрещины бетонной конструкции вода может привести к существенным разрушениям при последующем промерзании. Водонепроницаемость измеряется уровнем односторонним гидростатическим давлением (кгс/см²), когда образец не пропускает влагу.

Улучшить показатели водонепроницаемости позволяют уплотнители и гидрофобные добавки. Стоимость бетонной смеси с высокой водонепроницаемостью существенно выше. Зато бетонная конструкция из такой смеси не нуждается в гидроизоляции и дольше прослужит. Именно из водонепроницаемого материала изготавливаются пешеходные дорожки, бетонные укрепления, бордюры и другие объекты, подвергающиеся постоянному воздействию внешней среды.

Влагонепроницаемость материала определяется водоцементным соотношением в составе и коэффициентом фильтрации. Согласно ГОСТу существует 10 уровней водонепроницаемости: W2, W4, W6, W8, W10, W12, W16, W14, W18, W20. Непроницаемость означает, бетонный образец 15-сантиметровой высоты выдержит в стандартных условиях определенное максимальное давление воды.

В зависимости от влагопроницаемости бетонная смесь классифицируется на три категории:

  • «Н» – нормальная влагостойкость W2-W4;
  • «П» — пониженная проницаемость W4-W6;
  • «О» – особо низкая влагопроницаемость W8 –W20.

Наиболее стойкой к воде и является марка W20. Однако из-за высокой стоимости W10-W20 применяют только на фундаментальных стройках: строительство бункеров, гидротехнических объектов, водохранилищ. Данные типы обладают еще одним важным качеством: морозостойкостью.

Получение высокомарочного водонепроницаемого бетона

Для этой цели используются способы:

  • применяется высокопрочный цемент М600-М1000, который при гидратации поглощает воды намного больше, чем другие типы цемента. ВВ результате образуется плотная камнеподобная масса ;
  • в бетонную смесь добавляют воздухововлекающие наполнители: сульфаты алюминия или железа, повышающие уплотнение материала при укладке;
  • применяются пластификаторы, понижающие водоцементное соотношение;
  • в бетонную смесь добавляются гидроизоляционные составляющие.

Морозостойкость

На упаковку материала наносится соответствующая маркировка, указывающая на степень морозостойкости. Данное свойство определяется числом циклов заморозки/разморозки, при которых материал деформируется. Образец материала погружают в воду или спецраствор, выдерживают там до полного впитывания, потом замораживают до -18 градусов. Периодически замеряют, насколько материалом утеряна прочность. После завершения ряда циклов определяется показатель морозостойкости.

Маркировка морозостойкости

По ГОСТу морозостойкость отмечается следующим образом: F50, F100, F150, F200, F300, и данные марки группируются по схеме:

  • Меньше F50: низкий уровень морозостойкости, применяется крайне редко.
  • F50 — F100: умеренные, широко используются в строительстве.
  • F150, F200: повышенная морозоустойчивость, выдерживает сильные изменения температур.
  • F300 — F500: высокая морозоустойчивость, применяется в особо сложных условиях.
  • Выше F500: повышенная морозостойкость, применяется в редких случаях. В смеси применяют высокомарочный цемент и добавляют специальные вещества.

Как определить прочность готового бетона

Есть несколько способов диагностики прочностных характеристик бетонной конструкции. Наиболее распространенный определения прочности — способ соскалывания. Но существуют и другие способы:

  • Неразрушающая проверка с помощью специальных аппаратов.
  • Способ локальных разрушений.
  • При ударном способе фиксируется ударная энергия при соприкосновении оборудования и поверхности.
  • Ультразвуковой способ с помощью волнового датчика.
  • Разрушающие способы с изъятием фрагментов из бетонной конструкции.

Какие факторы влияют на прочность бетона

Прочность бетонной смеси зависит от водоцементного соотношения. Наиболее распространенные соотношение, применяемое на практике: 0,3 : 0,5. При меньшем значении раствор приобретет низкую пластичность, при большем – улучшится подвижность, но понизится прочность.
Качество бетонной смеси на основе цемента зависит не только от входящих компонент, но и от их соотношения.

Состав бетона по маркам и классам таблица

Внимание! Чем больше цемента содержится в бетонной смеси, тем выше марка и прочность бетонной конструкции.

Область использования бетона по маркам и классам

Каждый класс бетонной смеси применяется для определенных целей и условий, для которых он подходит.

БЕТОН М100 И М150. Материал сотой марки не имеет высокую прочность. Поэтому используется для штукатурки, предварительных работ до заливки дорожного покрытия. При сооружении фундамента М100 и М150 используются для создания площадки род установку арматурного каркаса. Этот бетон подходит для монтажа бордюров, тротуарных дорожек и других объектов, где не будет высоких силовых нагрузок.

МАРКА М200. Из марки М200 обычно заливают бетонные полы и делают стяжки, заливают небольшие дорожки, лестницы, площадки. Иногда с помощью раствора возводят фундаменты, но для домов из легких материалов. При этом почвы должны быть устойчивыми, и подземные воды должны находиться поглубже.

М300 пользуется популярностью. Этот раствор отлично подходит для фундамента, подпорных стенок, заборов, монолитных стен небольших жилых и хозяйственных зданий.

БЕТОН М350. Данный раствор применяется для сооружения фундаментов и монолитных стеновых панелей, балок, плит перекрытия и т. п.

М400. Прочный вид раствора используется при сооружении зданий и объектов особого назначения: полотна и подпорки мостов, плотины ГЭС, взлетно-посадочные полосы.

Школа дизайна бетона

Как говорится, «прилив поднимает все лодки».  Вот почему наша миссия состоит в том, чтобы поднять уровень дизайна, мастерства и наглядности высококачественного бетона. Чтобы бетон был признан лучшим ремесленным материалом, он должен быть обработан на уровне мастера. Обучая профессионалов и тех, кто только осваивает ремесло, мы помогаем мастерам полностью раскрыть свой потенциал и принести пользу отрасли в целом, повышая при этом ценность производимого бетона.

С 2005 года более 1400 мастеров прошли обучение в Школе дизайна бетона (C.D.S.). За это время мы заработали отличную репутацию в отрасли, поэтому многие доверяют нам обучение искусству высококачественного бетонного дизайна. Нас отличает опыт , и мы приглашаем вас испытать разницу. Запишитесь на практический семинар сегодня.

О C.D.S.

Вы будете учиться у мастеров, которые в настоящее время создают изделия из бетона на заказ для элитной клиентуры. Люди, которые занимаются своим делом ежедневно, научат вас тем же методам, которые используются для ведения успешного, удостоенного наград бетонного бизнеса. Эти семинары предлагают обучение по новейшим методам и знаниям в бетонном дизайне.

К.Д.С. IS A GORE DESIGN COMPANY

Если вы собираетесь потратить деньги на уроки бетона, разве не должен ли кто-то, кто в настоящее время зарабатывает на жизнь проектированием и изготовлением бетона, преподавать его? Нашей целью всегда было предложить нашим посетителям проверенные временем навыки от квалифицированных инструкторов, которые успешно управляют собственным бизнесом . Наши инструкторы изобретают и осваивают уникальные подходы в течение многих лет проб и ошибок — клиентский проект за клиентским проектом. В этом ценность того, что они приносят к столу и чему учат каждого участника наших семинаров.

Наше обучение отличает актуальность информации. Положение школы в соответствии с GDCos. зонтик позволяет нам дать вам актуальные, реальные знания о том, что нужно, чтобы добиться успеха в этой профессии сегодня .

Каждый день мы…

  • Цитата Клиентские проекты

  • Смешайте и листовой бетон

  • Get Hess Dirn0002 Упаковка, отправка и доставка продуктов

И мы покажем вам, как мы это делаем, используя продукты и методы, доказавшие свою эффективность.

НАВЫКИ

Наши мастерские в C.D.S. сосредоточены на следующих навыках, которые помогут вам достичь уровня качества, ожидаемого в высшем эшелоне архитектуры и дизайна интерьера:

Формование ткани и GFRC (армированный стекловолокном бетон) — две темы, которыми мы увлечены. Мы представили в отрасли бетонные столешницы и раковины из стеклопластика в 2005 году, когда провели первое занятие по этому предмету. В 2008 году мы снова произвели фурор, проведя первый семинар по формовке ткани для бетонных раковин и столешниц. Если вы заинтересованы в освоении формовки ткани и/или стеклопластика, этот курс для вас. Инвестируйте в себя, инвестируйте в свою компанию и учитесь у выдающихся первопроходцев в области тканево-формованного бетона и стеклопластика для бетонных раковин и столешниц.

ДИЗАЙН МЕБЕЛИ / 1-ДНЕВНЫЙ ЗАНЯТИЕ

Дизайн и мастерство изготовления мебели находятся в авангарде движения производителей. На этом семинаре Брэндон Гор расскажет о критериях проектирования мебели, основах работы с бетоном, конструкции опалубки и о том, как смешивать, отливать, выдерживать и отделывать бетон. Если вы начинающий мебельщик или просто хотите научиться создавать предметы для дома или бизнеса, не ждите, зарегистрируйтесь сегодня.

DUSTY-CRETE / 2-ДНЕВНЫЙ ЗАНЯТИЕ

Дасти Бейкер поднялся в рейтинге мастеров по бетону и считается одним из лучших в мире. Его фирменная техника, которую он разработал и усовершенствовал, является эталоном для высококачественного деревенского бетона. На его интенсивных практических семинарах вы научитесь лепить, отливать, вырезать, окрашивать и герметизировать бетон, чтобы создать неповторимый конечный результат Dusty-Crete! Посмотрите великолепный короткометражный фильм о Дасти, который действительно отражает то, что им движет, и удивительный конечный результат.

НАПРЯЖЕННЫЙ БЕТОН + СОВРЕМЕННЫЕ ТЕХНИКИ / 1 дневное занятие

15 лет непрерывной целенаправленной работы привели к этому семинару. Более 50 000 часов проб и ошибок. Если вы хотите узнать, как Брэндон Гор создает работу по заказу клиента сегодня , то этот курс для вас! В группе мы соберем и зальем бетонную деталь с пост-напряжением. Кроме того, будут обсуждаться все современные актуальные методики, а также то, что не работает и почему. Многие из методов, которым мы впервые научились более десяти лет назад, радикально изменились или были исключены из нашего подхода к изготовлению наших конструкций — многие из тех же устаревших процедур все еще преподаются другими компаниями. Есть причина, по которой сегодня мы поступаем по-другому, иди и узнай, почему.

ПРОДВИНУТАЯ ОТДЕЛКА + ВЕРТИКАЛЬНОЕ ЛИТЕНИЕ / 2-ДНЕВНЫЙ ЗАНЯТИЕ

Как говорит группа Coldplay в своей песне ‘The Scientist’ , «верните меня к началу». Это то, что Джон Шулер будет делать на этом семинаре. Он соединит самые передовые в мире конструкции бетонных смесей со сверхвысокими характеристиками с самыми фундаментальными навыками работы с бетоном — работой с мастерком для создания улучшенной отделки! Этот класс значительно улучшит внешний вид и эстетику, которые вы можете предложить своим клиентам, что, в свою очередь, принесет больше бизнеса и более высокую прибыль. Вы можете сделать это, Джон Шулер научит вас, как!

Стеклопластик и бетон, формованный тканью — Школа проектирования бетона

Стеклопластик, также известный в Европе как GRC, является аббревиатурой от «Бетон, армированный стекловолокном». Согласно Википедии:

Бетон, армированный стекловолокном, состоит из высокопрочного стекловолокна, встроенного в цементную матрицу. В этой форме и волокна, и матрица сохраняют свою физическую и химическую идентичность, предлагая при этом синергизм: сочетание свойств, которое невозможно достичь, если какой-либо из компонентов действует по отдельности. Как правило, волокна являются основными элементами, несущими нагрузку, в то время как окружающая матрица удерживает их в нужном положении и ориентации, действуя как среда передачи нагрузки между волокнами и защищая их от повреждений окружающей среды. Фактически, волокна обеспечивают усиление матрицы и другие полезные функции в армированных волокнами композитных материалах. Стеклянные волокна могут быть включены в матрицу либо в виде непрерывных, либо прерывистых (рубленых) отрезков.

GFRC является оптимальной смесью для высококачественного архитектурного сборного железобетона по следующим причинам:

  • Вес/толщина: С помощью GFRC мы можем отливать бетонные столешницы и раковины толщиной до 1 дюйма (мы можем литая бетонная плитка толщиной от 0,25 до 0,5 дюйма. При использовании традиционных бетонных смесей и армирования от вас потребуется отливка толщиной не менее 3 дюймов. Только исходя из этой разницы, компонент GFRC может быть на 66% легче, чем если бы он был отлит с использованием традиционной смеси OPC и стальной арматуры.
  • Армирование : Традиционный бетон требует стальной арматуры и сварной сетки, которые должны быть подвешены в соответствующей ориентации для обеспечения правильного армирования. Это отнимало много времени, трудоемко и в лучшем случае рискованно. С GFRC стекловолокно AR (щелочестойкое) смешивается по всей матрице, что избавляет от времени и догадок по надлежащему армированию.
  • Отделка : Возможно, одним из самых больших преимуществ, которыми пользуются мастера по бетону, использующие стеклопластик, является превосходная отделка поверхности после извлечения из формы. Хорошо сделанный GFRC почти безупречен; Сделанный плохо GFRC, ну, пористый.

Мы используем стеклопластик для литья бетонных столешниц, раковин и других архитектурных компонентов с 2004 года. У нас есть десятки тысяч часов практического опыта использования стеклопластика в этом приложении.

Формованный бетон позволяет нам создавать формы, которые в противном случае были бы невозможны, требуют слишком много времени или средств для создания любым другим способом. Формование ткани по своей сути создает естественные формы — родственные формы. Они человечны по своей природе, поэтому мы видим в них себя. Формование ткани, выполненное с изяществом и сдержанностью, дает функциональный и неподвластный времени результат, который подходит для любой обстановки. Однако легко переусердствовать с формированием ткани, особенно в самом начале, о чем красноречиво свидетельствует следующая цитата:0005

«В уме новичка есть много возможностей, а в уме эксперта их мало».
— Shunryu Suzuki

На наших занятиях вы узнаете, как правильно создавать элементы из формованного бетона. Мы провели первый курс по этому предмету в 2008 году и имеем гораздо больший опыт в этой области, чем любая другая компания.
