Бетонный кессон для скважины собственными силами

Скважина или колодец – жизненно важные атрибуты любого частного дома. Однако их обустройство должно производиться в соответствии с определенными правилами, обеспечивающими долговечность этих источников воды. Одним из элементов грамотного обустройства является кессон скважины на воду. О том, как обустроить бетонный кессон, мы и намерены рассказать в нашей статье.


Что вы узнаете

Для чего устанавливают кессоны

Монтируя скважинное оборудование, следует учитывать, что оно будет располагаться в том слое грунта, который подвержен промерзанию. Этот факт вполне может стать причиной физического повреждения аппаратуры, обусловленной температурными смещениями почвенных слоев. Кроме того, вода, находящаяся в полостях оборудования, также может замерзнуть и вызвать их разрыв.

Чтобы исключить вероятность подобных ситуаций, в скважинах зачастую обустраиваются кессоны, представляющие собой утепленную емкость, в которой и производится монтаж скважинного оборудования.

Огромное достоинство кессонов состоит также и в том, что их внутренний объем обеспечивает достаточно простой доступ к находящимся в нем устройствам.

Разновидности кессонов

Кессоны различаются между собой как по своей форме, так и по материалу, использованному для их изготовления. Основными материалами, применяемыми для этой цели, являются:

  • сталь;
  • бетонные кольца;
  • пластик.

Стальные кессоны

Большим достоинством стальных кессонов многие пользователи считают возможность их самостоятельного изготовления. Для этого могут использоваться стальные ящики или листы толщиной 4 мм и более. В процессе работы применяется сварка, а готовое изделие с целью обеспечения его большей долговечности обрабатывается антикоррозийными составами. Конечно, эти емкости можно купить и готовыми, однако для пользователей это обходится значительно дороже.

Кессоны из армированных бетонных колец

Железобетонные кольца, широко применявшиеся ранее и довольно часто применяющиеся до сих пор для обустройства кессонов, довольно невыгодны, хотя и любимы большим числом пользователей.

Их невыгодность объясняется следующими причинами:

  • высокая стоимость;
  • большая масса, требующая использования специальной техники и способная обусловить проседание грунта и повреждение всего комплекса скважинного оборудования;
  • подверженность бетона разрушающему воздействию влаги и необходимость тщательной гидроизоляции бетонных колец;
  • недостаточно высокая теплоизолирующая способность и, следовательно, отсутствие полной гарантии исправности оборудования в сильные холода.

Наличие перечисленных выше недостатков обусловило постепенное вытеснение железобетонных кессонов их аналогами из пластика и стали. Однако, поскольку железобетонные кольца по-прежнему сохраняют свою широкую популярность, о порядке их укладки мы и поведем речь несколько ниже.

Пластиковые кессоны

Пластиковые кессоны многими считаются наиболее оптимальным вариантом для обустройства скважин на воду. Данная точка зрения обусловлена:

  • ценовой доступностью изделий;
  • небольшим весом и легкостью монтажа, производимого даже без использования спецтехники;
  • стойкостью изделий к коррозии и к другим агрессивным воздействиям;
  • высокими теплоизолирующими свойствами;
  • высоким уровнем герметичности изделий.

Обладая большим числом достоинств, пластиковые кессоны имеют и важный недостаток, состоящий в их низкой прочности. Данный недостаток вполне способен стать причиной повреждения скважинного оборудования, то есть свести на нет все те достоинства, которые мы перечислили чуть выше. Именно поэтому многие россияне продолжают сохранять свою верность кессонам из железобетонных кольцеобразных элементов, правилам укладки которых мы и намерены посвятить основную часть нашей статьи.

Итак, монтируем железобетонный кессон вместе, основываясь на одной конкретной ситуации, которую автору довелось пережить на собственной шкуре.

Процесс демонтажа кессона

Ситуация была следующая. Один умелец пробурил скважину и установил кессон из жб колец, опустил насос и решил платно раздать воду своим соседям. В итоге решили что умельцу надо все вернуть и обустроить скважину самостоятельно, и поставить заново хороший качественный и герметичный бетонный кессон.

Для этого мы экскаватором обкопали старый кессон и достали уже изрядно пропитавшиеся влагой кольца и перевезли их умельцу. Кольца оказались ужасного качества, разваливались, а последнее вообще все изтрескалось. Я считаю что это как раз из-за обилия влаги.

Сложность демонтажа в том, чтобы сохранить трубы заведенные в бетонный кессон. Их мы погнули при демонтаже, но восстановили при монтаже нового кессона.

Монтаж бетонного кессона

К тому времени пока мы доставали кольца, к нам подоспели новые кольца. После того как достали старые, необходимо было углубить котлован и сделать  ровную песчаную подушку. Как подушка была готова, пришло время выстраивать бетонный кессон. Перед установкой необходимо было пробурить отверстие в плите днище под скважинную трубу. После чего днище было опущено на дно и сверху установили кольца друг за другом. Кессон у нас был из 1,5 м жб колец. Предварительно лично каждое кольцо промазал битумной мастикой (марка 24, говорят она лучше герметизирует) двумя слоями после подсыхания предыдущего. Не смотря на шедший весь день дождь, мастика сохла хорошо.

Битумная мастика предназначена для герметизации бетонных колец и чтобы в наш бетонный кессон не попадала грунтовая и поверхностная вода.

Если не мазать кольца мастикой высока вероятность что бетонное кольцо насытится влагой и будет хрупким, а так же влага и грунтовая вода попадет в кессон, наполнится и попадет в скважину.

Стыки между кольцами решили запенить пеной, решили попробовать это впервые, посмотрим какой будет эффект.

Почему пеной? Потому что любой раствор на который садят кольца обычно при движении земли разваливается и становится бессмысленным. Пена должна держаться. Посмотрим.

Бетонный кессон для скважины

В итоге у нас готовый кессон сделанный из бетонных колец, с максимальными приемами герметизации.

В такой бетонный кессон можно устанавливать обвязку для скважины и не бояться, что его затопит водой и все оборудование не выйдет из строя.

Автор статьи:

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Кессон для скважины в Красноярске под ключ

Продажа и монтаж кессонов в Красноярске

Установка кессона для скважины на вашем участке:

  • Минимум на 10 лет увеличит срок службы скважины
  • Защитит скважину от попадания мусора
  • Сохранит насосное оборудование
  • В 3-4 раза сократит частоту промывки скважины

Кессон – обязательное сооружение при наличии скважины на участке. Он предназначен для защиты обсадной трубы и насосного оборудования.

Расположение насоса на поверхности земли – грубая ошибка, которая обязательно приведет к поломке оборудования и значительным затратам на ремонт.

С другой стороны, строительство отдельного сооружения для хранения насосного оборудования – это неудобно и дорого. Поэтому смонтировать кессон под скважину – это самое разумное решение.

Бетонные и пластиковые кессоны: какой выбрать?

Кессоны из железобетонных колец и герметичные пластиковые кессоны – 2 наиболее распространенных варианта на сегодня.

Существуют кессоны и из других материалов:

  • металлические
  • выложенные из кирпича (очень дорого!)
  • из полимерно-песчаных колец

Пластиковые кессоны

Основной плюс – небольшой вес и простота монтажа. Кессон из пластика можно установить на участке, где не возможности подъехать на самогрузе к месту монтажа. Емкость полностью герметична, дополнительная гидроизоляция не требуется.

Низкие цены на пластиковые кессоны делают их одним из самых доступных вариантов.

Легкость же является и основным минусом. Грунтовые воды при подъеме весной могут вытолкнуть конструкцию из земли. Аналогичную опасность представляет сила морозного пучения.

Кессоны из бетонных колец

В Красноярске, как и в целом в Сибири, в большинстве случаев для обустройства скважины строят именно колодцы из бетонных колец.

Это вариант доступен по цене, надёжен (

если делает профессионал!!!) и легко прослужит 30-50 лет.

Бетонные кольца не подойдут для участка, где нет подъезда техники. Потому что устанавливать вручную кольца весом 500 – 1000 кг не только тяжело, но и опасно. Если в какой-то компании вам скажут, что кольца можно перекатить по участку – лучше не связывайтесь. Да, так делают, но изделия не рассчитаны на такую нагрузку. Ели сломаются, вам никто не возместит расходы.

Резюмируем по выбору материала:

  • Нет возможности подъехать на технике – значит пластик;
  • Есть грунтовые воды – тогда скорее бетонный кессон, но здесь тоже есть нюансы.

Что входит в монтаж под ключ?

Вы можете купить кессон в 2 комплектациях:

  • просто комплект изделий + доставка (либо самовывоз)
  • с установкой кессона под ключ

Во втором случае от вас нужно будет только показать место скважины на участке – дальше всё сделаем мы.

Если вы заказываете кессон для скважины под ключ, то в цену будут включены все материалы, доставка по Красноярску или краю, работы по монтажу с гарантией!

пластиковый и металлический варианты, установка и обустройство своими руками

При строительстве дач и загородных домов каждый хозяин встает перед проблемой проведения коммуникационных систем. Это касается не только газоснабжения, но и водоснабжения. Для их монтажа используются различные системы и оборудование. Сегодня мы поговорим о таких деталях, как кессоны для скважин и рассмотрим поэтапно, как правильно их нужно устанавливать.

Что это такое?

Кессон – это специальная камера, которая предназначена для обустройства устья скважины на уровне, находящемся ниже поверхности земли. Подобные элементы устанавливают над водозаборной выработкой, чтобы добиться максимально удобного доступа, а также для дальнейшего монтажа специального оборудования, предназначенного для водоснабжения дома/дачи.

Особенности

Изначально кессоны предназначались для проведения различных работ под водой. Они являли собой закрытую камеру, в которую не проникала вода. Форма таких объектов, как правило, была круглой либо квадратной. В настоящее время главная особенность кессона, заключающаяся в его водонепроницаемости, осталась неизменной. Однако сегодня спектр его применения стал более широким. Так, например, кессоны по праву признаны полезными элементами автономного водоснабжения.

Если вы желаете круглогодично пользоваться водой из собственной скважины, вам не обойтись без качественного кессона (или специального скважинного адаптера). Его установку возможно провести своими руками, хотя сделать это не так просто, как может показаться.

Как правило, за этим домовладельцы обращаются к специалистам. Однако если вы решили сделать все сами, то вам крайне важно придерживаться инструкции и не пренебрегать ни одним из этапов монтажа.

Кессоны отличаются герметичностью, которая бережет оголовок скважины от грунтовых вод. Данная особенность играет важную роль, поскольку оберегает домочадцев от течения жидкости из соседской канализации при включении крана. Это обусловлено тем, что конец обсадной трубы скважины не пересекает грунтовую поверхность, а располагается на глубине, составляющей примерно 2 м. Именно в этом месте находятся грунтовые воды.

Подобная глубина оголовка скважины объясняется замерзанием грунта (его глубина – примерно 2 м). Конечно, в данном вопросе много зависит от местности, в которой расположен дом. Кроме того, соответствующая глубина оголовка необходима и для того, чтобы в зимнее время вода выходила из кранов, не замерзая. Само оборудование при такой конструкции так же надежно защищается от губительного промерзания.

Внешне кессон похож на обычную бочку из железа или же коробку, имеющую горловину. Между тем, горловина таких элементов закрывается специальной крышкой люка, дополненная теплыми пенопластовыми листами.

Распространенными в наше время являются кессоны круглой формы. Подобные изделия имеют диаметр в 1 м и высоту 2 м. Габариты этих предметов объясняются тем, что скважина располагается на глубине 2 м, и чтобы к ней был доступ, люк кессона выносят на поверхность земли.

Сегодня кессоны создают из разных материалов, однако наиболее распространенными и надежными по праву признаны варианты, произведенные из железа. Такие агрегаты не боятся механических повреждений или температурных перепадов, однако подвержены появлению коррозии, поэтому требуют качественной защитной обработки. Кроме железных, существуют также кирпичные, бетонные и пластиковые модели кессонов. Каждый из них имеет свои отличительные черты.

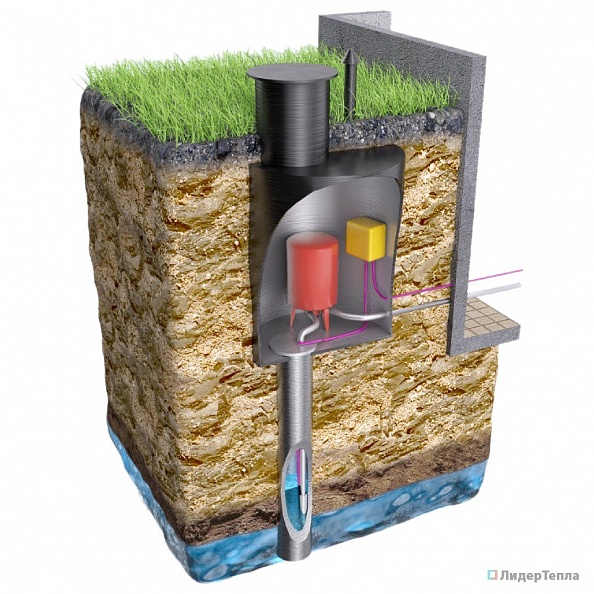

Устройство

Устройство кессона является достаточно простым. Этот элемент являет собой герметичную емкость, изготовленную из одного из подходящих материалов. В нижней части этого агрегата находится вход для обсадной трубы скважины, а сбоку кессона, как правило, располагают вводы, предназначенные для трубопроводов водоснабжения.

В верхней части таких предметов находится специальный люк, который необходим для обеспечения доступа к проведению ремонтных работ и обслуживанию оборудования, присутствующего во внутренней части емкости.

В обстановке переменчивого и сурового российского климата особенно актуальны высококачественные кессоны, дополненные утепляющими материалами. Это может быть не только вышеупомянутый пенопласт, но и вспененный полимер.

Обычная конструкция кессона – это цилиндр, отличающийся сечением в 1 м и высотой в 2 м. Последний параметр обусловлен тем, что является оптимальным для защиты внутреннего наполнения кессона от воздействия низких температур.

Что касается оголовка скважины, то он, как и вход для трубопровода, должен располагаться на уровне ниже промерзания грунта. Как упоминалось выше, именно от этого параметра, в первую очередь, зависит подходящая глубина размещения дна агрегата. Диаметр кессона должен быть таким, чтобы в его внутренней части беспроблемно умещались все требуемые компоненты и еще дополнительно имелось пространство для осуществления определенных работ, предусмотренных регламентом.

Внутри камеры находятся такие составляющие:

  • насос и его автоматика;
  • запорная арматура;
  • расширительный бак;
  • фильтр;
  • манометры.

Материалы

Кессоны изготавливают из разных материалов. Различные экземпляры имеют разные эксплуатационные характеристики и особенности. Рассмотрим их детально.

Металлический

Агрегаты, изготовленные из металла, пользуются особой популярностью у потребителей. По сути, такой аппарат представляет собой крупный металлический ящик с вваренными втулками для прохода коммуникаций. Как правило, кессон производится из листового материала – его оптимальная толщина должна составлять 3-4 мм. Специалисты рекомендуют отдавать предпочтение надежным и долговечным агрегатам из нержавеющей стали. Если же вы не хотите покупать стальной кессон, то можно приобрести алюминиевую конструкцию.

Металлические кессонные агрегаты славятся своей надежностью, прочностью и долговечностью – эти характеристики объясняют востребованность подобных моделей. Кроме того, и специалисты, и домашние мастера утверждают, что устанавливаются такие кессоны достаточно быстро и легко.

Изготовить подобный агрегат можно своими руками, но для этого нужно иметь подходящий инструментарий, а также обладать определенными навыками. Если вы не уверены в своих возможностях, лучше обратиться к опытным специалистам.

Несмотря на то, что сварные швы в большинстве случаев отличаются хорошим качеством и являются надежными, при деформации металла они могут подвергнуться растрескиванию. По этой причине даже те кессоны, которые изготовлены из качественной нержавеющей стали, необходимо дополнительно гидроизолировать. Встречаются аппараты из черного металла. Их так же очень важно качественно гидроизолировать. Однако надо учитывать, что даже в том случае, если утеплитель был зафиксирован максимально плотно и не пропускает влагу, его нельзя расценивать как полноценную гидроизоляционную защиту агрегата.

Качество и срок службы кессона во многом зависят от толщины металла, из которого он изготовлен. Так, недорогие аппараты с тонкими стенками допустимо устанавливать только на сухой почве. Что же касается более сложного пучинистого грунта, то для него подойдет модель со стенками, имеющими минимальную толщину в 5-7 мм. В противном случае кессон может быть раздавлен.

Если вы решили установить стальной кессон, то вам стоит учесть, что он имеет внушительный вес, поэтому установить в одиночку его будет проблематично. Для этого рекомендуется нанять кран.

Кирпичный

По утверждениям специалистов, кирпичный кессон является одним из самых удачных и практичных вариантов. Чаще всего к подобной конструкции обращаются домашние мастера, которые в одиночку конструируют эти агрегаты своими руками. Конечно, в строительстве этот аппарат так же является достаточно сложным, но его долговечность окупит все денежные и энергозатраты домашнего мастера.

Для конструкции из кирпича нужно заливать фундамент. Рекомендуется подготавливать ленточную основу, поскольку она подойдет больше всего. Будущий фундамент совсем не обязательно заливать бетоном – можно заполнить вырытые траншеи кирпичные осколками, щебенкой или песчано-цементным составом.

Пластиковые

Не менее популярны сегодня кессоны, изготовленные из пластика. По мнению многих людей, такие агрегаты являются не самыми надежными и долговечными. Однако это не относится к канализационным и сантехническим установкам, присутствующим на сегодняшнем рынке.

В настоящее время кессоны изготавливают из пластика таких разновидностей:

  • полиэтилен;
  • ПВХ;
  • стекловолокно;
  • полипропилен.

Пластиковые кессоны популярны, поскольку имеют много положительных качеств, среди которых:

  • Модели из пластика не требуют сложного и регулярного ремонта. В обслуживании они так же являются податливыми.
  • Пластиковые кессоны отличаются долгим сроком службы (в среднем 50 лет), несмотря на кажущуюся легкость.
  • Такие агрегаты отличают неплохие показатели теплоизоляции. Им не страшны перепады температур. В условиях холодного региона такие модели достаточно дополнить лишь утепляющей полкой.
  • Эти устройства стоят недорого. Цена пластика сама по себе не является высокой, поэтому и изделия из этого материала доступны для большинства потребителей.
  • В течение всего срока службы пластиковые кессоны не теряют своих качественных характеристик. Причем на данный фактор не оказывают влияния ни существенные нагрузки на систему, ни суровые окружающие условия.
  • Характерна для этих агрегатов и повышенная герметичность. Во время установки таких кессонов нет необходимости в обмазке и фиксации гидроизоляционных материалов.
  • Пластиковые конструкции имеют маленький вес, что делает их более легкими и податливыми в вопросах монтажа.
  • Эти конструкции имеют корпус без швов, что делает их более надежными и прочными.

Главным минусом пластиковых кессонов признана их подверженность деформированию. Такие дефекты могут появиться в том случае, если емкость находится на земле с высоким залеганием грунтовых вод.

Чтобы защитить пластиковый агрегат от повреждений, его рекомендуется дополнить бетоном. Для этого вокруг емкости обустраивают бетонное кольцо, имеющее толщину в 10-15 см.

Из бетонных колец

Не так давно самыми популярными были кессоны, изготовленные из бетонных колец. Такие конструкции делаются быстро и просто, а в результате получаются надежными и долговечными, о чем свидетельствуют отзывы домовладельцев. Хороши кессоны из бетонных колец и тем, что собираются на конкретном месте из типовых материалов, поэтому с ними сможет справиться и домашний мастер. Варианты из бетонных колец не боятся пучинистого грунта. Конечно, многое зависит и от правильности монтажных работ. В случае, если вы допустили ошибки, конструируя подобный кессон, со временем грунт может сдвинуть бетонные детали.

Также стоит брать в учет тот факт, что подобным возведениям необходима качественная гидроизоляция, поскольку сам по себе бетон пропускает через себя капиллярную влагу. Кроме того, конструкции внушительной массы со временем могут дать усадку.

Размеры

В настоящее время наиболее популярными считаются конструкции из металла и пластика, поскольку обладают хорошими эксплуатационными характеристиками.

Так, востребованные металлические емкости выпускаются со следующими параметрами:

  • 1200х1200х2000 мм, при этом толщина стенок таких изделий составляет 3-10 мм;
  • 2000х1000 мм со стенками, имеющими толщину от 3 до 8 мм;
  • 4000х1500х2400 мм с толщиной металла 3-10 м.

Пластиковые кессоны для скважин имеют другие размерные параметры:

  • 950х2000 мм – толщина стенок таких моделей составляет 10 мм;
  • 1240х2100 мм/1500х2500 м со стенками в 25 мм;
  • 2000х2500 мм – толщина стенок подобных вариантов составляет 40 мм.

Выбор скважинной конструкции подходящих габаритов зависит от удаленности водозабора от дома, а также наличия свободного пространства на имеющемся участке. Сегодня большим спросом пользуются модели кессонов под названием «Тритон-К» и «Тритон К-1». Такие изделия выпускаются в формате мини и изготавливаются из полиэтилена низкого давления.

Установка

Самостоятельный монтаж кессона нельзя назвать простым процессом – с этим справится не каждый. Однако это не говорит о том, что проделать такую работу своими руками невозможно. Ниже рассмотрим пошагово, как самому установить различные кессоны для скважины. Процедура монтажа кессонов из разных материалов примерно одинакова. Однако очень важно учитывать некоторые особенности и нюансы, чтобы установка емкости прошла успешно.

Котлован под эту емкость должен быть больше, чем сам кессон, не менее чем на 30 см. Благодаря этому агрегат удастся поставить более точно. При этом будет возможно подправлять совпадение скважинной трубы и гильзы для ее прохода. Кроме того, таким образом вы сможете дополнительно утеплить стенки аппарата или сделать их крепче, что необходимо емкостям из пластика.

Учтите и то, что обсадную трубу надо обрезать с учетом последующего уровня высоты пола камеры. Дно ямы следует покрыть подушкой из песка (толщина данного слоя должна составлять не менее 20 и не более 30 см).

Песчаную засыпку нужно обустроить под водой для дополнительного уплотнения. На подушке из песка необходимо залить бетонную плиту со стальным армированием. Допустимо предварительно установить в ней анкерные болты, чтобы с их помощью надежно закрепить кессон. Однако в данной ситуации велика вероятность ошибок. Лучше сначала установить емкость на нужное место, а потом просверлить на плите дырки для креплений.

В настоящее время в магазинах можно встретить саморасширяющиеся и клинящиеся виды крепежей, поэтому вы без труда сможете приобрести подходящие варианты. Далее рассмотрим подробнее, как установить популярные вариации кессонов с учетом их особенностей.

Из бетонных колец

Монтаж такой конструкции во многом схож с технологией установки колец колодца, только в данном случае имеет место меньшая глубина. Друг с другом бетонные кольца скрепляются специальными пластинками из стали. Подобные детали необходимы на тот случай, если произойдет сдвиг грунта. Что касается швов, остающихся между отдельными кольцами, их перекрывают цементным составом или железнят (то есть промазывают специальной цементной смесью без песка и прочих добавок).

Бетон будет пропускать воду, пусть и не слишком сильно. По этой причине крайне важно вовремя заняться гидроизоляцией стен сооружения. Для этого можно использовать такие материалы, как рубероид или полимерная пленка. Но специалисты рекомендуют обращаться к армированным гидроизолу или стеклоизолу.

Бетон беспроблемно переносит низкие температуры и не подвергается замерзанию, однако его стандартных свойств недостаточно, поэтому конструкции понадобится дополнительное утепление. В данной ситуации важно учитывать, что утепляющий материал не должен впитывать в себя воду. В противном случае он окажется абсолютно бесполезным. Также утепляющий слой должен сопротивляться давлению грунта, так как слишком мягкое сырье может быть им сильно сжато.

Опытные мастера рекомендуют утеплять кессоны более плотными и плитными материалами. Например, это может быть пеностекло, но оно стоит очень дорого, поэтому его выбирают редко. Если вы хотите приобрести более доступный вариант, то стоит приглядеться к экструдированному пенополистиролу. Самым дешевым утеплителем для бетонного кессона станет пенопласт. Он податлив в работе, а горючесть никак не повлияет на его качества, пока он находится в земле.

Утеплять нужно не только стенки бетонного кессона, но и его перекрытия. Не стоит бояться данной работы – провести ее проще. Нужно только помнить о том, что утепляющий материал не должен выходить за периметр емкости. В противном случае его может разорвать во время усадки из-за веса конструкции.

Некоторые люди утверждают, что бетонным кессонам не требуется дно (то есть кольца нужно ставить сразу на подушку из песка и дренаж из гравия). Таким образом, в случае скопления конденсата он будет переходить в грунт. Также можно не закрывать цементной смесью шов между нижним кольцом и основой из бетона – так конденсат сможет уйти.

Однако нужно учесть, что к подобной технологии можно обращаться далеко не во всех случаях. Сработает такая схема только в случае, если на участке имеется сухой и высокий грунт. В других ситуациях углубление на 2 м приведет к тому, что кессон будет ежегодно затопляться.

Проблему с конденсатом можно решить, установив качественное утепление. Некоторые мастера поступают хитрее – устанавливают в конструкцию вентиляцию подобно погребу.

Под кольцами обязательно должна быть бетонная основа. Кроме того, пересечение труб через стенки сооружения должно быть изолировано, как и вводы через фундамент жилища – цементной смесью, а также битумной мастикой.

Металлического

Установка сооружения из металла осуществляется следующим образом:

  • Сначала надо вырыть котлован под емкость.
  • Затем готовится основа в виде подушки из песка и плиты из бетона.
  • Далее обсадная трубка скважины подрезается в размер.
  • Над вырытым котлованом на бруски и швеллеры ставят сам кессон. Необходимо внимательно выставить его до совпадения трубы скважины и гильзы.
  • После этого сооружение фиксируется на своем месте.
  • Затем выкапываются дополнительные траншеи, например, для проведения воды к жилищу.
  • Осуществляется подключение коммуникаций.
  • Устанавливается утепляющий материал и слой гидроизоляции. В завершение кессон закрывается грунтом.

Пластикового

Такие виды кессонов устанавливаются так же, как и стальные агрегаты. Разница заключается лишь в том, что при герметизации сочленения обсадной трубы с гильзой нужна не сварка, а специальный клейкий состав для поливинилхлорида. Также пропуск труб через перегородки должен осуществляться не по резьбовым втулкам, а через особые муфты – их в дальнейшем герметизируют крышками.

Надо учесть одну отличительную черту – таким кессонам не понадобится защита от влаги и утепление, но просто необходима защита от лишнего давления со стороны грунта. Обустройство таковой осуществляется путем заполнения бетонным раствором пространства между стенками котлована и самого сооружения. Для этого не нужен высокопрочный состав. Будет достаточно простого раствора в соотношении 5 к 1 (5 частей наполнителя, 1 часть цемента). Для наполнителя можно использовать песок и щебень.

Советы

  • Если на вашем участке пучинистый грунт, то вокруг кессона необходимо залить «рубашку» из армированного бетона.
  • Стальной кессон необходимо обработать антикоррозийным средством. В противном случае на нем может появиться разрушительная ржавчина, избавиться от которой почти невозможно.
  • Стальные резервуары стоит утеплять с наружной стороны. В противном случае вы можете столкнуться с проблемой скопления конденсата на внутренних стенках сооружения.
  • Присутствие дополнительного патрубка в конструкции дает возможность подключить к ней шланг, который можно будет использовать для полива садовых и огородных насаждений.
  • В процессе установки кессона необходимо дожидаться, пока бетон полностью не просохнет, прежде чем переходить к следующему этапу. В противном случае все работы придется переделывать.
  • Большое количество сварных швов в конструкции негативно повлияет на долговечность изделия, так как шов является потенциальным источником появления и распространения ржавчины.
  • Если на вашем участке имеет место высокий уровень грунтовых вод, то от установки кессона лучше отказаться. В таком случае стоит обратиться к менее требовательному адаптеру.
  • Если у вас возникли проблемы по ходу монтажа кессона, не нужно экономить на габаритах котлована, важнее обеспечить доступ и удобство работы при оснащении сооружения.
  • Даже если конструкции дополнены ребрами жесткости, это вовсе не значит, что она достаточно защищена от сжатий при расширении грунта в мороз.
  • Если вы хотите установить в колодце специальный гидроаккумулятор, то отверстие для монтажа обсадной трубы лучше сделать не в центре, а ближе к боковой части.
  • Специалисты советуют выкапывать погреб еще на этапе строительства дома/сарая, поскольку для кессона потребуется котлован.
  • Утепление особенно важно для металлических конструкций, поскольку они редко поддерживают нужный температурный режим.
  • Учтите, что вода из скважины далеко не всегда бывает кристально чистой. По этой причине рекомендуется устанавливать дома специальные фильтры тонкой очистки.

О том, как поэтапно установить кессон на скважину, смотрите в следующем видео.

Кессон для скважины: как выбрать из 4 видов

Vadim

7108 0 7

Вы пробурили на своем участке скважину и не знаете, как ее обустроить? Так вот, в таких случаях устанавливается либо адаптер, либо кессон для скважины. Адаптер подходит далеко не всем, в то время, как кессон считается сооружением капитальным и может устанавливаться на любую скважину. Всего существует 4 варианта кессонов и далее, мы разберем каждый из них и попытаемся найти лучший.

От качества кессона во многом зависит долговечность скважины.

Кессон или адаптер

Для начала давайте разберемся в терминах.

Адаптер — это специальный переходник, который врезается в обсадную трубу скважины и через него выводится водяная труба от погружного глубинного насоса опущенного в скважину. Цена там небольшая и инструкция по монтажу довольно простая.

Но адаптеры ставятся под землей ниже точки промерзания, в условиях России это от 1,5 м. Плюс каждые 2 года нужно его раскапывать, чтобы сделать профилактику и поменять прокладки. Я уже не говорю о том, что адаптер устанавливается на скважину, которая находится не далее 5 м от дома.

Адаптер для скважин на воду подходит далеко не всем.

Совсем иное дело кессон, таким мудреным словом называют своеобразный бак, который обустраивается под землей, четко над скважиной и герметично соединяется с обсадной трубой. Этот бак утепляется и в него устанавливается насосное оборудование и контролирующая автоматика. Ограничений на его монтаж практически нет.

Размеры стандартного кессона позволяют спрятать туда все насосное оборудование и автоматику.

Выбираем хороший кессон из 4 вариантов

Подобные конструкции бывают пластиковыми, металлическими, бетонными и кирпичными. Условно я бы все кессоны разделил на 2 направления — это те, которые можно сделать своими руками и сугубо заводские модели. К последним относятся только пластиковые изделия, с них мы и начнем.

Вариант №1: пластиковый кессон

Пластиковые резервуары появились на рынке около 20 лет назад. Сейчас существуют несколько разновидностей этих конструкций. Более доступные по стоимости модели делают из ПВХ, полипропилена и полиэтилена. Чуть выше цена на изделия из стекловолокна. Из реальных плюсов здесь можно выделить следующие:

Схема одной из моделей пластикового кессона.

  • Абсолютно все виды пластика равнодушны к коррозии, плюс для этих резервуаров не имеет значения химический состав грунтовых вод, ведь они могут выдержать все, вплоть до агрессивных кислот и щелочей;
  • Вес резервуара вполне подъемный для пары крепких мужчин, а значит, вы без проблем сможете установить его своими руками;
  • Цена пластика относительно не велика, но есть варианты и подешевле, я бы назвал его стоимость — уверенной серединой;
  • Если не брать в расчет время выкапывания котлована, то монтаж можно выполнить за 1–2 дня;
  • Резервуары монолитные и если правильно обустроить стык с обсадной трубой, то даже в «болоте» ничего с ними не случиться;
  • Гарантия на большинство пластиковых резервуаров стартует от 50 лет.

Единственный серьезный минус пластика — это вероятность деформации. На сухих грунтах бояться нечего, а на влажных, чтобы защититься от сил морозного пучения придется заливать вокруг резервуара «рубашку» из армированного бетона толщиной от 100 мм.

На пучинистых грунтах вокруг резервуара заливается рубашка из армированного бетона.

Заверения производителей о том, что пластиковый резервуар не нуждается в утеплении не совсем правда. Без утепления можно обойтись только в относительно теплых регионах, от средней полосы и дальше на север все кессоны желательно утеплить.

Вариант №2: сталь

Металлический резервуар хорош тем, что его можно сделать своими руками. Естественно, для этого у вас должен быть сварочный аппарат и навык сварщика. Для тех, кто не обладает таким набором, есть заводские модели. Их качество и соответственно цена в основном зависят от наличия антикоррозийного покрытия и толщины металла.

Стальной кессон нуждается в защите от коррозии.

Сказать честно, тонкостенный недорогой резервуар можно ставить только на сухих почвах. Для пучинистых грунтов толщина металла должна быть минимум 5–7 мм, иначе его просто раздавит. Но, как и в случае с пластиком всегда есть возможность залить бетонную рубашку.

Все стальные резервуары желательно утеплять снаружи, иначе вы получите постоянный конденсат на внутренних стенках кессона.

Все стальные кессоны нужно утеплять.

Также не стоит забывать, что стальной кессон штука тяжелая и установить его вручную практически нереально, соответственно придется заплатить за кран. Для тех, кто раздумывает по поводу покупки пластикового или стального кессона, ниже я поместил таблицу с опорными характеристиками.

Материал для кессонаГабариты модели в ммТолщина корпуса в ммЦена в рублях
Пластиковые модели1000х20001017 000
1250х21002522 000
1550х25002547 000
2050х25004082 000
Стальные модели1200х1200х2000319 000
525 000
847 000
1050 000
1000х2000310 000
620 000
825 000
4000х1500х2400377 000
591 000
8157 000
10175 000

Цены в статье актуальны осенью 2017 г.

Вариант №3: бетон

Здесь у нас 2 варианта:

  1. Чисто бетонный резервуар — заливается на месте из армированного бетона;
  2. Кессон из бетонных колец — обустраивается при помощи заводских колодезных железобетонных колец.

Первый вариант считается самым дешевым по себестоимости. При наличии бетономешалки, вам нужно купить цемент, песок, щебень и арматуру. Дальше выкапываете котлован, армируете его, сооружаете опалубку и заливаете раствором. На видео в этой статье процесс показан поэтапно.

Фото наливного железобетонного кессона в процессе обустройства.

Конструкцию из колец соорудить намного проще. Здесь можно пойти двумя путями:

  1. Сначала выкопать котлован вокруг обсадной трубы, потом залить снизу бетонную подушку и вызвав кран установить бетонный корпус резервуара;

  1. 22222Если с краном проблемы, то обрезаете обсадную трубу над грунтом, после чего надвигаете на нее бетонное кольцо и выбираете грунт изнутри. Когда кольцо просядет до уровня грунта, надвигаете следующее и продолжаете копать. Для кессона достаточно 2 – 3 колец.

Наборной кессон желательно делать с горловиной.

Вариант №4: кирпич

Кессон из кирпича — это едва ли не лучший вариант для одиночек, которые решили обустраивать скважину своими руками. Здесь можно делать все постепенно и не спеша. Алгоритм несложный:

Кессон из кирпича желательно утеплить пенопластом толщиной 50 мм.

  • Сначала выкапывается котлован;
  • Дальше на дне котлована засыпается и трамбуется песчано-гравийная подушка толщиной порядка 100 мм;
  • Поверх подушки укладывается арматурная сетка и заливается бетон толщиной от 50 мм;
  • Через неделю бетон немного окрепнет и можно выкладывать стены;
  • Для свода придется сделать опалубку, армировать ее и залить бетонную плиту.

Перекрытие конструкции армируется и заливается бетоном.

Вывод

Каждая из описанных выше технологий хороша по-своему, выбирать нужно в зависимости от конкретных условий и естественно от материальных возможностей. Если остались вопросы, пишите в комментарии, постараюсь помочь.

Общая схема обустройства большинства кессонов.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 17 ноября 2017г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Кессон для скважины – виды, функции и правила монтажа

Пробуренная скважина и установленный насос – это решение проблемы водоснабжения загородного дома. Оптимально, если в скважину опускается глубинный насос. Он находится ниже уровня промерзания грунта, и если правильно спланировать сам водопровод, то проблем с замерзанием оборудования и трассы не возникает. Все по-другому, если устанавливается насос поверхностный. Он располагается на грунте около обсадной трубы скважины на поверхности, поэтому подвержен изменениям температуры окружающего воздуха. Понятно, что зимой он замерзнет. Чтобы этого не происходило, устанавливается кессон для скважины.

Кессон

Это пустая емкость, которой накрывается место сооружения скважины, где установлен скважинный насос. Основное его назначение – закрыть собой оборудование и электрику от атмосферных осадков. Это первое. Второе – это возможность углубить место установки насоса до уровня промерзания грунта, чтобы обеспечить бесперебойную работу агрегата в независимости от перепадов температур. При этом кессон будет создавать непреодолимый барьер для подпочвенных вод, которые могут через котлован проникнуть в скважину, плюс затопить насосную установку.

Поэтому кессоны изготавливаются из прочных и плотных материалов. В основном из металла, пластика или железобетона.

Первые два варианта доступны для покупки в готовом виде. Но иногда используется и третий вариант. Для экономии средств многие изготавливают кессон из подручных материалов, но чаще используется бетон. Насосная станция своими руками предполагает и самостоятельное изготовление кессона. Но с точки зрения денежных затрат это не всегда оправданно. Сооружение бетонной конструкции для защиты насосной станции – это сложный и долгий процесс, который сопряжен с сооружением опалубки, армированием, заливкой раствора. Поэтому в большинстве случаев рационально использовать готовый вариант.

Виды кессонов

Самый старый вид – это металлический кессон для скважины с горловиной сверху и с установленным на ней люком. Он может быть круглым или прямоугольным. Основное преимущества металлического кессона – это пластичность металла, поэтому при воздействие различных нагрузок резервуар не трескается. Что очень важно, потому что в любую даже самую маленькую трещинку вода проникает без проблем.

Но при этом металл быстро коррозирует, что приводит оборудование в негодность, поэтому у металлических кессонов низкий эксплуатационный ресурс. Чтобы это не происходило, металлическую поверхность обязательно с двух сторон гидроизолируют. Производители решают проблемы коррозии по-разному. Поэтому на рынке можно найти кессоны из алюминия и нержавейки – удовольствие не из дешевых.

Установить металлический кессон для скважины своими руками несложно. Хотя надо отметить, что эти защитные емкости изготавливаются из металлического листа толщиною не менее 3 мм. То есть, это достаточно тяжелое устройство, поэтому к его монтажу привлекаются подъемные механизмы.

Металлический прямоугольного сечения

Пластиковые кессоны

Как только на рынке появились первые пластиковые изделия, их производители ту же стали задумываться над тем, чтобы производить изделия больших размеров. К ним относятся емкости, резервуары, бочки и так далее. Не обошло это веяние и кессонов. Пластиковые кессоны для скважин на сегодняшний день самый оптимальный вариант. При толщине стенки в 20 мм они очень легкие, поэтому их монтаж производится вручную. Пластик не подвержен коррозии, поэтому нет необходимости проводить гидроизоляционные мероприятия. Он, как и металл, на все сто процентов водонепроницаем. По цене он самый дешевый из всех видов кессонов для скважин.

Единственный их недостаток – небольшая масса. Все дело в том, что кессоны устанавливаются в грунт. Весной, когда происходит оттаивание грунта, появляется эффект вспучивания. Это когда лед внутри почвы превращается в воду, то есть, увеличивается в объеме. При этом происходит расширение грунтовых пластов верхнего уровня, поэтому земля начинает подыматься вверх, в сторону, где нет давление и преград. Такое давление, воздействуя на кессон, просто выдавливает его из земли. Этот эффект называется «всплытие».

Чтобы этого не произошло, нужно под кессоном залить бетонную подушку. И уже к ней крепить пластиковый саркофаг с помощью каналов или лент. Это, конечно, затраты, которые увеличивают себестоимость устройства. Но без этого не обойтись.

Пластиковый круглый

Железобетонные кессоны

Такие конструкции еще встречаются, хотя от них уже многие отказываются в пользу пластиковых моделей.

  • Во-первых, изготавливают кессон из железобетонных колец.
  • Во-вторых, это тяжелые конструкции, которые своими руками не поднять и не установить. Поэтому придется воспользоваться услугами подъемных механизмов, что увеличивает стоимость сооружения.
  • В-третьих, бетон – материал гигроскопичный, то есть, пропускающий через себя влагу. А значит, придется провести достаточно большой объем гидроизоляционных мероприятий.
  • В-четвертых, это стыки между кольцами, которые являются самыми уязвимыми участками. Их обязательно гидроизолируют специальными составами, к примеру, Бетоноконтактом, а сверху битумной мастикой в несколько слоев.
  • В-пятых, перед тем как устанавливать кессон из бетонных колец своими руками, необходимо под ним залить бетонное основание. Все дело в том, что железобетонная конструкция обладает большим весом, который действует на грунт. Поэтому со временем происходит проседание всего устройства, что может привести к его деформации.

Итак, как сделать кессон из бетонных колец. Он собирается точно так же, как и колодец, с установкой колец друг на друга. На самый верх монтируется крышка с люком, на который устанавливается чугунная круглая плита. Внутрь кессона обязательно опускается металлическая или деревянная лестница, по которой можно спуститься вниз. Она может находиться или внутри устройства постоянно, или снаружи в качестве отдельного элемента.

Из железобетонных колец

Правила монтажа

Как уже было сказано выше, кессоны могут быть разной формы: с круглым или прямоугольным сечением. Именно от этого будет зависеть форма выкапываемого котлована под него. Что касается размеров кессонов для скважин, то 2-2,5 м – высота, 1-1,5 м – диаметр или длина стороны прямоугольника (квадрата). При этом необходимо учитывать полметра высоты горловины и 60 см ее диаметра. Это стандартные величины, которыми пользуются основная масса производителей. Хотя надо отметить, что есть и устройства с большими размерами.

Монтаж кессона начинается производиться после того, как была пробурена скважина и установлена в нее обсадная труба. В первую очередь выкапывается котлован под форму и размеры защитного резервуара.

Внимание! Размеры котлована должны быть на 20-30 см больше размеров кессона.

Установка в котлован

При этом учитывается уровень промерзания почвы, то есть углубляться в грунт надо ниже данного показателя минимум на полметра. Самое важное, чтобы под этот уровень попадал установленный к скважине поверхностный насос.

Теперь надо выровнять дно котлована по горизонту, после чего можно производить установку самого кессона для скважины. В днище есть специальное отверстие под обсадную трубу. Так вот кессон надевается отверстием на трубу. Если использовалась металлическая модель, то производится сварка трубы к днищу кессона. Если используется кессон из полипропилена, то место входа обсадной трубы герметизируется.

Самое сложное, когда устанавливается кессон из железобетонных колец. Очень важно грамотно провести изоляцию места стыка кольца и бетонного основания. Это самое уязвимое место, через которое чаще всего и поступает внутрь влага. Скопившись, она может попасть и в саму скважину.

Гидроизолированные кессоны

Что касается гидроизоляции кессона (металлического или бетонного), то эту операцию проводят до того, как его упустить в котлован. Особое внимание внешним плоскостям конструкции, потому что именно извне происходит негативное воздействие и влаги, и грунта. Оптимальная гидроизоляция на сегодняшний день – битумная мастика, нанесенная в несколько слоев. Можно дополнительно использовать поверх оклеечную гидроизоляцию из рубероида или толи, также уложенных в несколько слоев и промазанных между слоями мастикой.

Итак, кессон своими руками установлен, теперь необходимо его засыпать грунтом из котлована. Здесь никаких строгих требований нет, главное – производить трамбовку засыпаемой земли. После чего можно устанавливать внутрь водозаборное оборудование. Кстати, в кессон стандартного размера легко помещается и гидроаккумулятор емкостью до 100 литров, это помимо насоса. Не забываем и про оголовок скважины, который выполняет защитные функции.

Гидроаккумулятор внутри кессона

Внимание! Если принято решение установить в кессон для насосной станции гидроаккумулятор, то отверстие для обсадной трубы лучше сделать не по центру днища, а сбоку. Это дает возможность поместиться внутри человеку. При этом шланг, по которому будет вода откачиваться из скважины, и питающий электрический кабель надо выводить ближе к трубе, ведущей к дому.

Рекомендации

  • При установке металлического кессона необходимо в днище вырезать отверстие под обсадную трубу. При этом к самому днищу она не приваривается. Сначала к дну приваривается металлическая гильза цилиндрической формы, внутренний диаметр которой должен быть больше внешнего диаметра трубы обсадки. Перед тем как проводить все манипуляции со сваркой, надо померить, легко ли входит труба в гильзу. Значит, гильза приваривается к днищу кессона, труба к гильзе.
  • Обязательно делается отверстие сбоку для вывода водопроводной трубы. Отверстие должно совпадать с уровнем траншеи, выкопанной для водопровода в сторону дома. При этом водопроводная труба вводится в кессон после его установки, где она соединяется с обсадкой посредству специальных фитингов.
  • Обычно прокладку питающего кабеля производят по водопроводной траншеи, куда укладывается отдельная для него пластиковая труба. При этом сборка трубной разводки под кабель производится после того, как будет установлен насос и выведен кабель наружу. Он просовывается через каждую отдельную трубу, после чего две из них соединяются раструбным замком. То есть, нельзя собрать трубопровод, а потом через него протаскивать кабель. Не получится, особенно, если расстояние от скважины до дома большое.
  • Теплоизоляция кессонов для скважин можно проводить любыми видами утеплителей. Чаще всего используют пенопласт или керамзит. Для утепления входа в кессон можно установить дополнительно еще одну крышку, изготовленную из фанеры и утепленную приклеенной к ней плитой пенопласта толщиною 5 см. Такая крышка устанавливается в нижней части горловины.
  • Очень важно, чтобы обсадная труба находилась, как и все оборудование, ниже уровня промерзания грунта. Поэтому ее подрезают под необходимый размер, но не ниже 30 см.

Полная сборка

Казалось бы, ничего сложно в монтаже кессона нет. Но, как показывает практика, не всегда все проходит гладко, когда процесс проводится неспециалистами. Особенно это касается правильной установки в горизонтальной плоскости и совмещения отверстия с обсадной трубой. Поэтому в этом процессе важна внимательность и аккуратность.

Что такое кессон? Стоит ли переплачивать за него?



Планируете построить загородный дом или у Вас есть дача и потребность круглогодично использовать воду из скважины? Тогда стоит обратить внимание на кессоны.



Что такое кессон?

Кессон – водонепроницаемая ёмкость с 100% герметичностью. Монтируется на скважину, кессон надевается на трубу и обеспечивает герметичный стык с обсадной трубой при помощи муфты.



Основная цель кессона – защитить поступающую воду от загрязнения её грунтовыми и поверхностными водами. Дополнительная функция — защита электропитания для скважинного насоса.



Каким должен быть кессон?

При выборе кессона стоит обращать внимание на определенные факторов.



Первый фактор: ГЕРМЕТИЧНОСТЬ.

Вода не должна попадать в камеру кессона, в том числе грунтовые воды и поверхностные.



Второй фактор: ПРОЧНОСТЬ.

Корпус кессона должен быть устойчив к давлению грунта и высокому уровню грунтовых вод, потому что непрочный корпус под давлением грунта будет деформирован.



Третий фактор: УСТОЙЧИВОСТЬ К КОРРОЗИИ.

Корпус кессона должен быть устойчив к коррозии, так как кессон находится в среде с высоким уровнем влажности.



Четвертый фактор: БЕЗ ДОПОЛНИТЕЛЬНЫХ ОБРАБОТОК.

Важно чтобы конструкция была устойчива и не требовала дополнительной внутренней обработки в целях профилактики или восстановления материала. Обслуживание смонтированного кессона в грунте — трудоемкий процесс.



Пятый фактор: УКОМПЛЕКТОВАННОСТЬ.

Важно при приобретении кессона обращать внимание на его комплектацию и размеры, чтобы конструкция подошла к скважине и не пришлось на месте дорабатывать кессон. Внесение корректировок в конструкцию кессона может привести к нарушению герметичности. Некоторые заводы могут подкорректировать стандартную модель кессона под требования заказчика.



Шестой фактор: УДОБСТВО И ПРОСТОТА.

Стандартный и быстрый монтаж без дополнительных высоких трат.





Какие бывают кессоны?

По функционалу все кессоны выполняют одну основную задачу. Важным отличием моделей является материал из которого изготовлен кессон.





Бетонный кессон. Во время эксплуатации бетонного кессона проводится регулярная обработка стыков для того чтобы избежать разгерметизации стенок кессона и уберечь от попадания влаги и загрязнений в конструкцию. Также встречаются сложности в фиксации к кессону дополнительного оборудования, например, гидробака, необходимо сверлить отверстие в стенке кессона. Отверстие приведет к нарушению герметичности.



Металлический кессон. При эксплуатации металлического кессона потребуется регулярно обновлять битумную мастику, которой обработан кессон для того чтобы корпус был устойчив к коррозии. Производить обслуживание корпуса кессона трудозатратно.



Пластиковый кессон. Изготавливается из полиэтилена методом ротационного формования. Обладает высокой герметичностью, но устойчивость к давлению грунта у корпуса невысокая. Если на участке преобладает тяжелый грунт с высокими грунтовыми водами есть большой риск деформации пластикового кессона.



Стеклопластиковый кессон. Кессоны изготовленные из стеклопластика прочные и герметичный. В процессе эксплуатации не требует дополнительной обработки. При приобретении будьте внимательны при выборе производителя, есть риск протечки в стенках корпуса если производитель сэкономит на материале.



Полипропиленовый кессон. Сделан из единого листа полипропилена, швы проварены методом экструдерной сварки. Иногда дно и стенки изготавливают из одного и того же материала по плотности и под нагрузками грунта дно деформируется.





Компания Коломаки изготавливает кессоны Корсу учитывая все вышеприведенные факторы. Корпус кессона Корсу изготовлен из единого листа полипропилена имеет один сварной шов и дополнительный бандажный пояс, который придает жесткость корпусу. Внизу кессон оснащен грунтозацепами для лучшей фиксации в грунте. В грунтах с высокими грунтовыми водами используются при монтаже анкерные плиты для надежной фиксации кессона в грунте.





Дно кессона компания Коломаки изготавливает из пластика толщиной 80 мм, таким образом дно обретает высокую прочность. Внизу кессона устанавливают скважинную обсадную муфту и надежно приваривают с помощью экструдера на заводе, на завода могут укомплектовать кессон необходимыми патрубками и щитом для электрооборудования.



Посмотреть характеристики и цены на все кессоны Корсу…>





Посмотрите монтаж погреба Келлари от производителя Коломаки:











Фундамент

Caisson: конструкция, виды, схема, преимущества и применение

Что такое кессон и их типы?

Термин «кессон» произошел от французского слова «кессон» , означающего «ящик». Он может быть круглым или прямоугольным, который опускается с поверхности суши или воды на нужную глубину. Кессоны используются для опор мостов, устоев рек и озер и других берегоукрепительных работ. Они используются для противодействия большим вертикальным и горизонтальным нагрузкам и используются при строительстве больших прибрежных сооружений в качестве насосных станций.

Новинка для вас: Фундамент скважины: значение, преимущества, типы, компоненты и схема

Сравнение сваи, опоры и кессона:
Фундамент пирса Кессон Свайный фундамент
Фундамент пирса — это тип глубокого фундамента, который состоит из цилиндрической колонны большого диаметра для поддержки и переносят большие наложенные большие наложенные нагрузки на твердые слои ниже. Кессоны — это водонепроницаемые конструкции из дерева, стали или железобетона, возведенные над уровнем земли и затем погруженные в землю. Свайный фундамент — это тип глубокого фундамента, в котором нагрузки снижаются с помощью вертикальных деревянных, бетонных или стальных конструкций.
Типы оснований опор — каменные или бетонные опоры и кессоны. Типы кессонов: открытые пневматические, монолитные, плавучие, выемчатые и др. Типы свайных фундаментов: концевые сваи, фрикционные сваи, уплотняющие сваи, анкерные сваи, натяжные или подъемные сваи, натяжные или подъемные сваи, шпунтовые и бетонные сваи и т.д. . Кессон опускает ящик под воду и заливает его бетоном. Свая — это столб материала, забиваемый копром.
Пирс имеет опору Кессон не имеет опоры. Свая без опоры.
Пирс обычно выкапывают и отливают на месте с помощью форм. Кессон выведен на поверхность. Сваи забиваются на поверхность.
Рис1. Принципиальная схема Caisson

Классификация кессонного фундамента

Кессоны

можно разделить на три категории:

1. Ящик кессон

2.Открытый кессон

3. Кессоны пневматические.

1. Ящики-кессоны.

Ящики-кессоны открыты вверху и закрыты внизу. Они могут быть стальными. R.C.C. или брус. Кессоны этого типа строятся на суше, затем спускаются на воду и доставляются на место причала, где их нужно опустить на место. Ящичные кессоны можно использовать там, где,

Несущий пласт

(i) доступен на небольшой глубине.

(ii) Грузы не тяжелые,

(iii) Для морских колодцев и волноломов.

Преимущества бокс-кессонов

Достоинства данного кессона — невысокая стоимость постройки. используется, когда строительство кессонов на объекте нецелесообразно или дорого.

Недостатки бокс-кессона

Недостатками этого типа кессона является то, что несущие слои должны быть ровными или ровными. Этот тип возможен только при наличии подходящего слоя подшипников на небольшой глубине.Следует предусмотреть защиту от размыва. Несущий слой часто бывает не плотным.

Интересно: Цементно-бетонные сваи | Монолитные бетонные сваи | Сборно-бетонные сваи

2. Открытые кессоны.

Это ящик из дерева, стали или R.C.C. или кладка с обоими открытыми концами. Он используется как для строительства, так и для фундамента невесты. Открытые кессоны называют колодцами. Малые кессоны состоят из одного отверстия или колодца, а большие кессоны содержат ряд колодцев.

Преимущества открытого кессона (фундамента скважины)

Преимущества открытых кессонов — возможность погружения на большую глубину. Стоимость их строительства относительно невысока.

Недостатки открытого кессона

Недостатки открытых кессонов в том, что днище кессона невозможно тщательно очистить и осмотреть. Бетонное уплотнение, помещенное в воду, неудовлетворительно, и грунт возле режущей кромки может потребовать ручного выкапывания водолазом.Если встречаются препятствия, такие как валуны или бревна, строительство замедляется.

3. Кессоны пневматические.

Пневматический кессон — это такой кессон, который имеет постоянную или временную крышу у дна, а его нижний конец спроектирован как рабочая камера, в которую принудительно подается сжатый воздух, чтобы предотвратить попадание воды и, таким образом, разрешить выемку грунта в сухих условиях. Составные части пневмокессонов:

(1) Камера рабочая,

(2) Вал и шлюзы.

Рабочая камера может быть изготовлена ​​из дерева , стали или нержавеющей стали. , но вал обычно изготавливается из стали. Кессон этого типа состоит из стальных листов с внутренней и внешней обшивкой и стальной фермой или балками в качестве горизонтальной опоры для образования коробчатой ​​конструкции.

Для облегчения проникновения в почву в нижней части предусмотрены стальные режущие кромки. Рабочая камера высотой от 3 до 4 метров образуется за счет обеспечения герметичной крыши. Доступ в рабочую камеру осуществляется через шахты и шлюзы.

Когда человеку нужно войти в рабочую камеру, он сначала входит в воздушный шлюз, дверь воздушного шлюза закрывается и давление увеличивается до уровня, равного давлению в рабочей камере. Теперь дверь шахты открыта, и человек входит в рабочую камеру. Точно так же при выходе из рабочей камеры процесс обратный.

Рабочий.

Пневматический кессон сооружается на берегу реки, затем спускается на воду и доставляется на место причала.На месте причала бетон заливается между двойными стенками и погружается в русло реки. На рис. 2 предусмотрены две шахты: одна для рабочих, а другая для доставки бетона и мусора, как показано на рис. 2.

Рис.2. Работа пневматического кессона

После погружения кессона в русло реки сжатый воздух нагнетается в рабочую камеру для проверки поступления воды в рабочую камеру. Теперь раскопки начаты в русле реки, и кессону позволили углубиться.По мере того, как кессон опускается, чтобы уравновесить давление внешней воды, давление сжатого воздуха увеличивается, и, таким образом, вода не может попасть в рабочую камеру.

Вам понравится: Методы подкрепления, процедура, использование в фундаменте…

Когда кессон достигает желаемой глубины, дно готовится к бетонированию, и бетонирование выполняется через бетонную шахту, образуя на дне толстый слой, который действует как уплотнение.Теперь давление воздуха было сброшено, и из кессона были удалены валы и воздушные пробки. Оставшаяся часть заливается бетоном при атмосферном давлении. В период бетонирования и его схватывания нельзя допускать образования воздушных карманов и развития усадки.

Преимущества пневматических кессонов

Преимущества пневмокессонов в том, что все работы можно проводить всухую и есть контроль над перегрузкой. Лучше подготовлен фундамент и легче контролировать отвес кессонов.Бетон в сухом состоянии будет иметь хорошее и надежное качество. Препятствия из валунов и бревен можно легко удалить, и при необходимости можно провести взрывные работы.

Недостатки пневмокессонов

Отличается высокой стоимостью строительства. Их нельзя погружать на глубину более 35 м, потому что человеческое тело не может противостоять более высокому давлению ниже этой глубины.

Несущая способность кессонов

Несущая способность кессонов получается аналогично другим фундаментам.

Вам также понравится:

  • Типы фундаментов, опор для строительства зданий и их использование
  • Фундамент колодца: значение, преимущества, типы, компоненты и схема
  • Функциональные требования к зданию | Компоненты конструкции здания и детали
  • Цементно-бетонные сваи | Монолитные бетонные сваи | Сборные железобетонные сваи
  • Методы, порядок применения, использование фундамента при укреплении и ремонте фундамента
  • Типы строительных лесов и детали
  • Бетон Добавки — виды и функции.
  • Виды опалубки (опалубки) для бетонного строительства и применения.
  • Как делается бетон.
  • Свайный фундамент Значение, использование, типы, пригодность, конструкция и схема

(Посещено 230 раз, сегодня 6 посещений)

Продолжить чтение

Что такое Caisson Foundation | Типы фундамента кессон

Что такое фонд «Кессон»?

Кессон представляет собой водонепроницаемую конструкцию , которая обычно состоит из древесины , стали и железобетона (R.C.C) и построены в связи с земляными работами для фундамента опор, мостов, причальных сооружений и т. Д.

По сути, слово Caisson означает коробчатую конструкцию . Это большой фундамент диаметром , который обычно используется в подводном строительстве .

Это призматическая пустотелая коробка для цилиндра, которая построена на земле , а затем погружена в землю на желаемой глубине и заполнена бетоном , чтобы сформировать фундамент для конструкции.

Строительство Кессона — это фундамент колодца типа . Кессонный фундамент используется для строительства фундамента Глубина .

Фундамент Кессон широко используется при строительстве опор мостов и фундаментов сооружений , построенных в реках или водоемах .

Основными функциями кессонов являются удержание грунта или воды и передача вертикальных и горизонтальных нагрузок на толщу грунта.

Примечание

Фонд Кессона

Фундаменты кессона , также известные как фундаменты опор , представляют собой сборные полые подконструкции, предназначенные для строительства на поверхности земли или вблизи нее, погружаемых на желаемую глубину и затем заполняемых бетоном, что в конечном итоге становится неотъемлемой частью постоянное строение.

Также прочтите: Что такое сырость | Требования к идеальному материалу для гидроизоляции | Материалы для гидроизоляции

Преимущества кессонов Фундамент
  1. Земляные работы и процесс бетонирования можно проводить в сухих условиях .
  2. Кессоны хороши как по боковой , так и по осевой грузоподъемности .
  3. Кессон легко адаптируется к различным условиям эксплуатации.
  4. Кессоны экономичнее традиционного фундамента .
  5. Кессон можно вставить в любом месте .
  6. Он достаточно прочен, чтобы выдерживать моменты и нагрузки, прилагаемые к конструкции.
  7. Кессон не требует свайных заглушек, так как заполнен бетоном.
  8. Кессоны имеют большую площадь поперечного сечения , что помогает противостоять размывающему эффекту.
  9. Кессоны можно выдвинуть на большую глубину .

Недостатки кессонного фундамента
  1. Осмотр и очистка дна Кессона затруднены.
  2. Не хватает квалифицированных рабочих, которые требуются для строительства фундамента Кессона .
  3. Кессоны нельзя строить на загрязненных участках .
  4. Кессоны должны быть построены под контролем Экспертов .
  5. Может возникнуть опасность для рабочих заболеть болезнями кессона. Поэтому необходим надлежащий контроль здоровья.
  6. Предел глубины прохождения Кессона — до 35 м.

Также прочтите: Требования к хорошему ЦОД | Предотвращение сырости: использование DPC | Способы гидроизоляции

Применение фундамента кессона в гражданском строительстве

  1. Применяется при строительстве опор мостов на водных объектах.
  2. Кессон также применяется при строительстве больших и многоэтажных домов.
  3. Кессоны служат площадкой для установки оборудования и насосов ниже уровня земли.
  4. Пневматические кессоны используются при строительстве железнодорожных мостов .
  5. Кессоны также используются для обеспечения доступа к стволу и туннелям .

Типы фундаментов кессона

Форма и размер кессона зависят от конструкции, для которой он построен.Кессоны делятся в основном на три типа.

  • Открытый кессон.
  • Ящик Кессон.
  • Пневматический кессон.

№1. Открыть Кессон

Открытый кессон — это полая конструкция коробчатого типа , которая обычно открыта как сверху, так и снизу. Открытый кессон подходит для песчаных почв и почвы с мягким слоем, где нет твердого или твердого слоя.

Открытый кессон

построен из железобетона (R. C.C) , средняя часть заполнена песком или гравием, а нижняя часть заполнена бетоном, который действует как бетонная пробка .

Конструкция открытого кессона обычно предпочтительна в сухих условиях или на обезвоженных участках .

Если на площадке невозможно построить кессон в сухих условиях, его сооружают на баржах или стапелях.

По форме открытый кессон классифицируется как

  • Кессон одностенный открытый
  • Кессон цилиндрический открытый
  • Кессоны открытые с дноуглубительными колодцами.

Также прочтите: Что такое структурные поселения | Причины структурного урегулирования | Что такое грунтово-структурное поселение и фундамент

№2. Ящик Кессон

Бокс-кессон такой же, как открытый кессон.Единственная разница между открытым и бокс-кессоном заключается в том, что нижняя часть бокса закрыта.

Это состоит из дерева, стали и железобетона (R.C.C). Коробчатый кессонный фундамент обычно используется там, где несущий слой почвы доступен на небольшой глубине.

№3. Пневматический кессон

Пневматический кессон открывается с нижней стороны и закрывается с верхней стороны . Пневматический кессон специально используется там, где невозможно построить скважину .

Подходит там, где глубина воды превышает 12 м. . В процессе строительства пневматического кессона сжатый воздух используется для удаления воды из рабочей камеры, а фундаментные работы выполняются в сухом состоянии .

Процесс постройки пневматического кессона такой же, как и у открытого кессона. Контроль качества в пневматическом кессоне хорош, потому что работа выполняется в сухих условиях.Пневматический кессон дороже открытого кессона.

Способ строительства фундамента кессона

Существуют различные способы установки кессонов в землю.

Изготовление кессона

  • Во-первых, кессоны, как правило, предварительно собираются рядом со Строительной площадкой или в любом другом подходящем месте.
  • После изготовления кессонов они проходят испытания на водонепроницаемость.
  • В ходе испытаний кессоны проверяются на предмет утечек и, если обнаруживаются, немедленно ремонтируются.

Также прочтите: Сваи для фундамента | Использование свайного фундамента | Характеристики свайного фундамента

Транспортировка Кессона

  • Затем кессоны транспортируются в нужное место.
  • Транспортировка Кессона должна производиться с соблюдением всех мер предосторожности.

Размещение и погружение кессонов

  1. Очень важно, чтобы кессон был правильно расположен в желаемом месте .
  2. Окончательное позиционирование кессона достигается с помощью буксиров или тросов от плавучего оборудования и якорей или лежаков .
  3. Когда кессон готов, из рабочей камеры выкапывается грунт, в результате чего кессон погружается в землю.
  4. Традиционно раскопки производятся вручную, но в настоящее время для раскопок используются песчаные насосы и другое оборудование. .
  5. Вынутый грунт удален с помощью гидротранспортной системы .
  6. Кессон просел под собственным весом .
  7. Когда кессон достиг желаемой глубины, рабочая камера полностью заполняется Бетоном. Это предотвращает дальнейшее затопление Кессона.

Балластировка
  • После погружения Кессон балластируется .
  • Основная функция отвала щебня сбоку от кессона — предотвратить его соскальзывание и помочь сохранить максимальную устойчивость .

FAQ

Что такое бетонный кессонный фундамент?

Бетонные кессонные фундаменты, также известные как фундаменты бетонных опор, представляют собой сборные пустотелые подконструкции , ​​спроектированные для строительства на или вблизи поверхности земли , погруженные на желаемую глубину и затем заполненные бетоном, таким образом, в конечном итоге становясь неотъемлемой частью постоянное строение.

Кессонная опора

Кессонный фундамент , также называемый опорой , ​​фундамент представляет собой водонепроницаемую подпорную конструкцию, используемую в качестве опоры моста, при строительстве бетонной плотины или для ремонта судов.

Фундамент Кессон

Фундамент кессона представляет собой форму глубокого фундамента , который возводится над уровнем земли и затем погружается до необходимого уровня путем выемки грунта или выемки грунта в кессоне ; Кессон (иногда называемый «опорами») изготавливается путем создания глубокого отверстия в земле, которое затем заполняется бетоном, оно также известно как фундамент опоры .

Кессон Строительство

В геотехнике кессон представляет собой водонепроницаемую подпорную конструкцию , ​​используемую , например, для работы на фундаменте опоры моста, для строительства бетонной плотины или для ремонта.

Метод строительства кессона

Это форма глубокого фундамента, который сооружается над уровнем земли, а затем опускается до необходимого уровня путем выемки грунта или выемки грунта изнутри кессона. Кессоны (также иногда называемые «опорами») создаются путем создания глубокого отверстия в земле и последующего заполнения его бетоном.

Кессонная конструкция

Кессон представляет собой коробчатую конструкцию , обычно используемую в проектах гражданского строительства, когда работы выполняются на участках, погруженных в воду. Такие проекты могут включать: опоры моста. Опоры в озерах и реках.

Стальные кессоны

Стальной кессон представляет собой стальную трубу большого диаметра , которая представляет собой водонепроницаемую камеру, используемую в подземных сооружениях для удержания воды и почвы. Обычно его заполняют арматурой и бетоном.Arntzen Corporation производит качественные кессоны большого диаметра для подрядчиков по бурению фундаментов.

Как работает кессон?

Рабочие, называемые сандхами, перемещают грязь и каменный мусор (называемый навозом) с края рабочего пространства в заполненную водой яму, соединенную трубкой (называемой навозной трубой) с поверхностью. Когда кессон ударяется о коренную породу, кулики выходят через воздушный шлюз и заполняют коробку бетоном , образуя прочную опору фундамента.

Понравился пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение —

Почему балки и кессоны не подходят для ремонта фундамента

Динозавры давно мертвы.Если Парк Юрского периода и научил нас чему-нибудь, так это тому, что этим мощным хищникам лучше всего вымереть. Некоторые вещи должны умереть — например, джинсов с расклешенным днищем , домашних камней и ремонт фундамента балки / кессона .

Вы можете спросить, что такое поперечная балка? Ну, профильная балка — это дополнение к фундаменту здания, которое представляет собой железобетонную балку , которая перенаправляет нагрузку от несущей стены, распределяя нагрузку между кессонами.

Этот метод в основном используется инженерами старой школы для смягчения оседания фундамента , вызванного расширением грунта .

Ремонт балок класса

и кессонного фундамента — это доисторический подход к ремонту фундамента . На самом деле балка и кессоны — не ответ. Почему?

  • Нарушение собственности
  • Масса
  • Стоимость
  1. Нарушение собственности

Установка профильной балки и кессонов — очень сложный процесс, так как весь фундамент приходится рыть. Это приводит к раскопкам от пяти до шести футов по периметру вашего дома.

Для установки кессонов используется тяжелое оборудование, например краны. Из-за инвазивного характера процедуры домовладельцы часто выезжают на непродолжительное время.

Это гораздо более агрессивно, чем толкающая опора , спиральная опора , или полиуретановый фундамент ремонт. Ремонт фундамента с использованием стальных опор занимает всего неделю, и владельцу не нужно торчать где-нибудь в грязной гостинице.

  1. Масса

Часто добавление опорной балки и кессонов к фундаменту дома усугубляет проблему, углубляя фундамент глубже в землю. Специалист по ремонту нашего фонда г-н Бретт Вудалл говорит: «Это как бросить якорь над тонущим кораблем».

Кессоны эффективны только в том случае, если они касаются коренных пород.

И наоборот, толкающие опоры и винтовые опоры на легче , и для того, чтобы выдержать нагрузку в доме, необходимо достичь только прочного, несущего грунта.

  1. Стоимость

Марка ремонта балки и фундамента кессона дорого . Сами кессоны хорошие 10 000 $ каждый . Если у вас 3 кессона, вставьте, это минимум из 30k . Это даже без учета:

  • Затраты на рабочую силу
  • Сама наклонная балка

Напротив, средняя стоимость ремонта фундамента в Dalinghaus составляет от 24 000 до 60 000 долларов.

Выберите Dalinghaus

Правильно делаем ремонт фундамента. Мы настолько верим в наш процесс, что имеем пожизненную гарантию на все системы стальных опор.

С более чем 100 лет совокупного опыта и 4,9 звезды из 301 отзыва — мы здесь, чтобы гарантировать, что вы никогда не рассчитываете .

Если вы живете в SoCal или Arizona и хотите пройти осмотр фундамента БЕСПЛАТНО , щелкните ссылку ниже —

Caisson — Designing Buildings

Кессон представляет собой коробчатую конструкцию, обычно используемую в проектах гражданского строительства, когда работы выполняются на участках, погруженных в воду.Такие проекты могут включать:

Кессоны отличаются от коффердамов тем, что коффердамы удаляются после завершения работ, а кессоны построены так, чтобы оставаться на месте как часть завершенной конструкции.

Кессоны могут быть изготовлены из материалов, включая дерево, сталь, каменную кладку и железобетон, и могут быть построены на берегу, а затем спущены на воду в требуемом месте, где они погружаются на место, обеспечивая доступ к основанию и выемку фундамента на поверхность. необходимая глубина.

Они особенно подходят для строительства подводных фундаментов или там, где вода глубокая, поскольку они достаточно прочны, чтобы выдерживать значительные вертикальные и горизонтальные нагрузки, а также боковые силы, такие как волны.

Существует несколько различных типов кессона , выбор которых будет зависеть от конструкции, для которой он строится, а также от требуемой глубины. Некоторые из наиболее распространенных типов описаны ниже:

[править] Ящик

кессон

Это водонепроницаемый ящик из дерева или железобетона с закрытым днищем и открытым верхом.Кессон отливают и закрепляют на суше, а затем погружают на место, или его можно поставить на вершину сваи. Для утяжеления и опускания кессона используется песок, бетон или гравий. Это наиболее подходит для участков, где несущие пласты достаточно ровные и земляные работы не требуются, хотя возможны некоторые выемки грунта для дальнейшего выравнивания основания, если это необходимо, чтобы избежать опрокидывания кессона после его установки на место.

Этот тип кессона обычно относительно экономичен, но может не подходить, если несущий слой требует уплотнения и / или выравнивания.

[править] Открыть

кессон

Это деревянный, стальной или бетонный ящик, открытый как снизу, так и сверху. Стены тяжелые, с острыми краями, что облегчает процесс опускания. Есть три различных типа открытого кессона:

[править] Одностенная

В отличие от коробчатых кессонов, которые являются сборными, открытые кессоны формируются на месте. По возможности, временная перемычка сооружается для того, чтобы рабочая среда оставалась сухой и позволяла вырыть котлован, в который должен быть затоплен кессон , за счет собственного веса, бетона или с помощью гидравлических домкратов, если трение кожи предотвращает его опускание.Затем почву из пространства внутри кессона можно удалить с помощью ковша грейферного экскаватора на кране.

Погружение идет со скоростью, необходимой для бетонирования каждой секции до достаточной прочности. После погружения на требуемую глубину основание закупоривается толстым слоем бетона, а после затвердевания внутренняя вода откачивается и заменяется песком, гравием или бетоном.

[править] Цилиндрический (или колодезный)

Это цилиндрическая оболочка из дерева, кирпича, стали или железобетона.Стена должна быть достаточно толстой, чтобы при выемке грунта изнутри она проседала под собственным весом. Режущая кромка на основании стен и водяные струи могут использоваться для облегчения погружения и снижения уровня трения кожи. После погружения на необходимую глубину дно заделывают бетоном.

[править] Открыто с дноуглублением скважины

Этот метод обычно используется для самых глубоких оснований, таких как опоры мостов и опоры. Наружные стены, а также внутренние перегородки, образующие меньшие секции (или колодцы), выполнены из железобетона.При выемке грунта через колодцы кессон затонет. После погружения на необходимую глубину устанавливают бетонный уплотнитель и засыпают стены песком или бетоном.

[править] Пневматический

кессон

Пневматические кессоны закрыты сверху, но открыты снизу, при этом вода вытесняется сжатым воздухом, создавая герметичную рабочую камеру для проведения земляных работ. Это подходит, когда нет возможности выкопать влажный грунт на открытом воздухе.

Для облегчения внутренних работ кессон имеет два шлюза, которые состоят из стальной камеры и двух герметичных дверей. Один воздушный шлюз позволяет рабочим входить и выходить, а другой используется для удаления выкопанного материала. Важно постоянно контролировать давление воздуха, медленно повышая и понижая его по мере того, как рабочие входят в камеру и выходят из нее. В противном случае существует риск, что рабочие могут заболеть кессонной болезнью , которая возникает в результате расширения пузырьков воздуха, застрявших в суставах и мышцах.

Хотя этот метод подходит для труднодоступных мест, например на глубинах от 25 до 40 м, это сложная, медленная и дорогостоящая процедура.

[править] Внешние ссылки

Глоссарий — Sherrick Construction


Фартук: Небольшое бетонное или асфальтовое покрытие, залитое рядом с гаражом, чтобы гравий не попадал в гараж.

Кессон: Яма, выкопанная на глубине 36 дюймов ниже уровня мороза и залитая бетоном.Кессоны обеспечивают поддержку конструкций крыши, поддерживая уровень бетона и сводя к минимуму смещение и перемещение.

Герметик: Вещество, используемое для герметизации контрольных швов и трещин. Рекомендуется использовать герметик, прозрачный или светло-серый, из 100% силикона.

Канал / сливной дренаж: Дренажная система, которая используется в бетоне, отводящем воду из водосточной трубы для защиты фундамента и недавно уложенного бетона.

Цветной бетон: Цветной порошок, который смешивается с бетоном перед его заливкой.
* просмотреть таблица цветов *

Обрезка бордюра: Общественный тротуар и бордюр сняты и заменены нижней частью из бетона. В результате «прорезь бордюра» станет более легким и плавным въездом на подъездную дорожку.

Cure and Seal: Герметик, который наносится сразу после заливки стандартного бетона для облегчения процесса отверждения и защиты поверхности от циклов замерзания и оттаивания, а также от воздействия химикатов.

Dry Screen: Материал, который используется в качестве основы для влажных или обширных почв.

Впрыск эпоксидной смолы: Процесс склеивания, используемый для ремонта большого количества вертикальных и горизонтальных бетонных фундаментных стен. Эпоксидная смола заполняет трещины и структурно сваривает поверхности. Вытолкнули трещину под давлением, эпоксидная смола образует более прочную связь, чем сам бетон.

Fiber Mesh: Волокнистый материал, добавляемый в бетон, который обеспечивает дополнительную прочность.

Flagstone: Толстый натуральный камень Колорадо в бетоне для внутренних двориков, тротуаров и стен. Есть два типа камня: квадратная огранка имеет однородный узор или случайный камень имеет много разных форм и размеров. Приходит плита в двух цветах: красный (пыльно-розовый) или темно-коричневый (коричневый) цвет.

Нижний колонтитул: Периметр, вырытый под поверхностью почвы, залитый бетоном для поддержки фундамента или стен.

French Drain: Перфорированная дренажная труба, помещенная под землей для сбора воды и отвода ее от строения или подвала.* См. Дренажную систему и бак отстойного насоса.

Состав для остекления: Жидкий отвердитель, наносимый на штампованный бетон через четыре недели после его заливки для улучшения цвета и защиты поверхности.

Грязеуловитель: Метод, используемый для подъема небольшой плиты или секции бетона. В большинстве случаев установка грунта считается временным методом. («Шеррик Констракшн» не занимается грязевыми работами)

PSI: Этот термин относится к фунтам на квадратный дюйм.

Арматура: Стальные стержни разных размеров помещаются в бетон для дополнительной арматуры и прочности.

Основание дороги: Основание дороги изготовлено из дробленого и переработанного бетона, который используется под новый бетон для сухой, нерасширяющейся почвы.

Штампованный бетон: Процесс использования резиновых форм, «вдавленных» в бетон, для создания узоров, напоминающих кирпич, сланец, булыжник, плиту или плитку.При использовании с бетонными цветами готовая поверхность имеет свои отличительные особенности. и декоративный вид без стоимости натурального камня.

Дренажная система сливного насоса: Добавляет насос к французской дренажной системе для удаления излишков воды из-под конструкции или из подвала.

Резервуар водоотливного насоса: Резервуар собирает нежелательную воду через дренажный канал, который должен быть удален водоотливным насосом.

Проволочная сетка: Стальная проволочная сетка различного калибра и размера при размещении в бетоне предотвращает расслоение бетона и обеспечивает дополнительную прочность.

типов кессонов | Фундамент Кессон

Различные типы кессонов и их преимущества


Кессоны в основном используются для глубокого фундамента, расположенного под водой, где фундамент расширяется до или под дном реки, чтобы сохранить идеальную долговечность.

Кессоны сооружаются путем выемки грунта для фундамента опор и устоев рек и озер, мостов, сооружений водораздела для защиты берега, фонарного дома и т. Д.

Если необходимо построить фундамент под водой, хорошим выбором будет кессон для строительства.

Кессонная конструкция эффективна при большой глубине воды в реке, озере или море.

Кессон обычно используется в качестве фундамента для опор мостов, устоев рек, морей, озер, волноломов и других береговых строительных работ.

Он также подходит для насосных станций, где действуют экстремальные вертикальные и горизонтальные силы.

Иногда применяется для крупногабаритного и многоэтажного строительства других построек.

Кессоны делятся на следующие категории: —

  • Открытый кессон
  • Ящик кессонный
  • Пневматический кессон

Открытый кессон

Относится к конструкции коробчатого типа, которая открыта вверху и внизу. Открытый кессон обычно используется на песчаных почвах или в мягком несущем слое, где нет жесткого слоя на большей глубине.

По форме кессонов открытый кессон классифицируется следующим образом: —

  • Открытый кессон
  • Кессон одностенный открытый
  • Кессон цилиндрический открытый
  • Открытый кессон с дноуглубительными колодцами

Способ строительства открытых кессонов

Если на стройплощадке невозможно обеспечить сухие условия, то кессон изготавливается на баржах или стапелях.

Затем он перемещается в конечное положение путем плавания.

Направляющие сваи обычно применяются для погружения первых нескольких подъемов.

Погружение кессонов производится непосредственно в открытой воде.

Преимущества открытых кессонов

  • Его можно расширить на большую глубину.
  • Стоимость конструкции значительно ниже на уровне станины или нижней стороне.

Ящик-кессон

  1. Имеет сходство с открытым кессоном, основное отличие в том, что он закрыт внизу.
  2. Его отливают и прекрасно отверждают на земле, а затем помещают в воду, заполняя пустоты песком, гравием или бетоном.

Пневматический кессон

  1. Он открыт снизу и закрывается сверху.
  2. Особенно используется там, где сложно построить скважину.
  3. Идеально подходит для воды на глубине более 12 м.
  4. При разработке пневмокессона вода удаляется из рабочей камеры за счет сжатия воздуха, и фундаментные работы производятся в сухом состоянии.
  5. Он построен из дерева, бетона или стали.

Кессон — типы кессонов — напорный, водяной, верхний и плавающий

Все кессоны имеют форму трубы, часто с цилиндрическим контуром, но также могут иметь прямоугольную, эллиптическую или другую форму. Некоторые кессоны открыты с обоих концов, некоторые открыты только сверху, а некоторые открыты только снизу. Это зависит от того, как будет использоваться каждый тип кессона.

Кессон, открытый с обоих концов, может быть использован для строительства пирса для нового небоскреба.Кессон будет вбиваться в землю на определенную глубину, и земляной материал внутри кессона вычерпывается. В зависимости от требуемой глубины пирса может использоваться один длинный открытый цилиндрический кессон или последовательность более коротких кессонов может быть уложена один на другой. Когда кессон (ы) вставлен на желаемую глубину и вся почва из них удалена, они могут быть заполнены бетоном. Решение о том, снимать ли сами кессоны перед добавлением бетона, будет зависеть от природы окружающей почвы.Если бы почвы были слишком неустойчивыми, чтобы держать форму, кессон оставался бы на месте. На устойчивых почвах кессон можно было удалить.

Кессон, закрытый внизу и открытый вверху, представляет собой плавучий кессон. Кессон такого типа часто используется при строительстве мостовых опор. Кессон сооружается на суше из бетона, стали, , ​​дерева или другого материала и плавает в предполагаемом положении в реке, озере или другом водоеме. Затем кессон заполняется гравием, бетоном или другим материалом и ему дают погрузиться в русло реки.Заполненный кессон становится самой нижней частью нового моста. Плавучий кессон можно использовать только в том случае, если инженеры могут быть уверены, что почва под и вокруг заполненного кессона не смывается.

Одно интересное применение плавающего кессона — освоение земель в Северном море вокруг Нидерландов. На первом этапе этого процесса серия плавучих кессонов перемещается в океан , где они размещаются, образуя новую систему дамб.Океанская вода, попавшая в линию кессонов, откачивается для образования новых сельскохозяйственных угодий.

Кессон закрытый вверху и открытый внизу — кессон пневматический. Этот тип кессона обычно используется в проектах подводного строительства. Его можно использовать только в том случае, если воздух закачивается для создания давления , ​​на превышающего давление воды снаружи. Рабочие, входящие в пневматический кессон, должны сначала пройти через промежуточную камеру, которая позволяет их телам регулировать от нормального атмосферного давления до более высокого давления в кессоне или наоборот.
